банная печка в комнаты отдыха сауны своими руками, проект с конструкции Кузнецова

В былые времена поход в баню являлся всего-навсего вынужденной гигиенической процедурой. Сегодня же все в корне изменилось, и посещение бани стало полноценным ритуалом для тела и души.

Баня и сауна у современного человека пользуются большой популярностью. Поэтому, если есть возможность, многие строят парилки прямо во дворе собственной дачи или загородного дома. Конечно же, сердцем любого банного заведения является печь. Именно она трудится над тем, чтобы люди получали от парной истинное удовольствие.

Особенности и преимущества

В последнее время особым спросом пользуется у любителей попариться камин-печь. Такие печи хороши тем, что возле них можно приятно посидеть после главной процедуры.

Каминная дверца, как правило, изготавливается из стеклокерамики. Она и превращает обычный отопительный агрегат в печь-камин. Благодаря такой конструкции можно смело созерцать на горящее пламя в камине, не опасаясь, что можно обжечься.

Печь-камин – это удачная комбинация функциональности, практичности и экономии. Она обеспечивает необходимую температуру в парной и дает много согревающего пара, который окутывает тело, словно одеяло. В предбанном покое она служит камином. Поэтому после основных процедур можно наслаждаться отдыхом, любуясь живым огнем в каминной печи.

Разновидности

Отопительный прибор – это самый главный аппарат, который должен быть в парилке. Без него банная, сауна, станут обычным помещением, не несущим никакой пользы. Без такого агрегата не получится попариться и уж тем более отдохнуть. Сегодня разные производители предлагают огромнейший ассортимент печей-каминов, поэтому определиться с подходящим устройством бывает иногда довольно сложно.

В зависимости от материала изготовления печи-камины делятся на кирпичные каменки и металлические.

По классификации называются:

  1. Каменка с открытым камином или закрытым.
  2. Холодные и горячие.
  3. Печи длительного горения или прямого нагрева.

Есть варианты два в одном, когда печь превращается в барбекю. Такой совмещенный агрегат особенно хорош для любителей попарится и вкусно поесть.

Если же возможности провести время у настоящего камина-печи нет, можно купить электрический инфракрасный камин. Его плюс заключается в том, что передача большого потока тепла происходит за сравнительно небольшой промежуток времени.

Дизайн или как оформить

Вопрос о том, как оформить печь-камин в предбаннике или украсить отопительное оборудование для комнаты отдыха волнует многих умельцев-самоучек, решивших сделать кладку печи-камина собственными силами. Этот момент также актуален и для домовладельцев, которые пользуются печным отоплением. Отделка очага обычной штукатуркой никакой эстетической ценности не несет, а после непродолжительного периода эксплуатации просто требует обновления.

Существуют следующие виды отделки:

  • Крестьянская (применяются глина, известь и побелка). Давным-давно печи обмазывали подобной смесью, а затем белили. Высохшие стены украшали разными рисунками, в основном цветами. В наши дни этот способ практически нигде не используется.
  • Декоративным кирпичом. Жаропрочный материал надолго сохраняет тепло.
  • Жаропрочной керамикой (терракота, майолика, клинкер, керамогранит).
  • Изразцами. Самый распространенный способ облицовки обогревательных элементов. Отличается от обычной плитки коробчатой структурой, служащей креплением изразца к поверхности.

Как построить своими руками

Существует много интересные авторских разработок в сфере сооружения печей-каминов, которыми могут воспользоваться все желающие. Но самыми известными считаются банные печи конструкции Кузнецова. В печах русского умельца течение газов происходит естественным путем, а не за счет тяги по дымоходу.

К преимуществам печей Кузнецова относятся:

  • Постепенное нагревание печи от нижнего ряда кирпичей до самого верхнего.
  • Низкая вероятность появления трещин и других дефектов.
  • Возможность использовать оборудование для отопления в качестве печи и камина одновременно.
  • Дополнительный нагрев стенок печи-камина газами, выходящими из топки.
  • Минимальное образование сажи, благодаря чему можно на долгое время забыть о чистке дымохода.

Печь - ключевой атрибут любого типа бани – турецкой, русской, финской и т.д. Без нее трудно представить ту удивительную атмосферу, которая царит в парилке. Сделанная собственными руками печка-камин – это неповторимое сооружение, аналогов которому не сыскать, этим она и ценится больше всего.

Конечно, в настоящее время во многих банях стоят электрические печи, но они не могут превзойти настоящие каменки.

Чтобы сделать печь-камин, хозяину домовладений придется изучить элементарные строительные навыки, овладеть мастерством работы с базовыми инструментами: теркой, правилом, мастерком. Особенно серьезно к вопросу сооружения отопительного прибора стоит подходить, если стоять оно будет на втором этаже.

На первом этапе нужно выбрать место для отопительного оборудования (планировка), снять все возможные мерки, а потом сделать чертеж и проект, исходя из требований места.

После бумажной работы можно приступать к сооружению фундамента. Отопительная система весит не менее 500 кг, это нужно учесть при заливке основы под печь. Яму для фундамента нужно рыть минимум на 0,5 метра в глубину. Ее дно можно выложить строительным мусором и залить цементным раствором до отметки пола не делая перерывов, чтобы фундамент был цельным.

После заливки фундамента нужно выдержать паузу сроком на одну неделю, чтобы основание полностью высохло. Это время можно потратить на закупку строительных материалов и выполнения отверстия для дымохода.

На высохшую поверхность необходимо уложить два слоя рубероида, который в последствии прижимается цементным раствором. На него же кладется плитка (только если будет использоваться фирменная печь-камин). При создании кирпичного объекта на гидроизоляционном слое тут же делается порядовка первого ряда кирпича.

Профессионалы советуют для создания печи-камина использовать огнестойкий кирпич, обычный для кладки нижних рядов не подходит. Оптимальная толщина соединяющего строительный материал слоя - 3 мм.

Все этапы строительного процесса нужно контролировать уровнем и отвесами.

Таким образом, можно соорудить печь-камин в максимально сжатые сроки.

Обзор лучших моделей

Иметь свою баню, личную сауну хотелось бы многим независимо от достатка и принадлежности к той или иной социальной группе. Сейчас процесс парилки является не только роскошью, а отличным способом укрепить здоровье. Чистый пар, живительная вода, использование лечебных трав, березовых, дубовых и всевозможных экзотических веников оздоравливает и тело, и душу, укрепляет моральный дух. А чтобы париться было комфортно, многие производители предлагают свои отопительные приборы для бани и сауны.

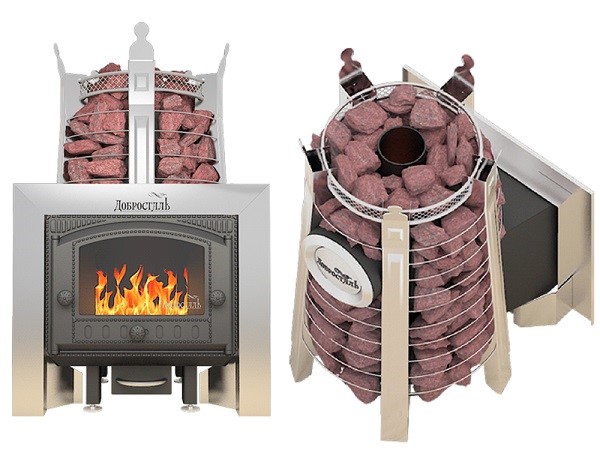

Наиболее известными и востребованными считаются печи Ферингер, Harvia, Сиеста, Термофор, Везувий – эти агрегаты, созданы специально для тех, кто желает получить качественное и надежное оборудование по приемлемой цене.

Интересные решения в интерьере

Печи-камины для бани - современное оборудование для обогрева небольших площадей. Такой способ отопления позволяет получить абсолютную автономию от подачи горячей воды. Помимо этого печи-камины - прекрасная возможность почувствовать себя вдали от хлопот и различных неурядиц.

Идей для дизайна бани уйма и каждая по-своему хороша, особенно если необходимо продумать интерьер загородного комплекса с камином и баней.

dekoriko.ru

Фото банных печей из металла и кирпича: подборка

Самым главным компонентом в бане является печь. Без нее это было бы обычное помещение, зачастую холодное, в котором просто можно помыться. Помыть, но не хорошо провести время.

С каждым годом появляется все больше разнообразных идей как можно украсить парилку. Поэтому предлагаем посмотреть нашу подборку фото банных печей. Есть фотографии банных печей из металла, есть из кирпича. Но каждая по своему функциональна и красива.


Похожие статьи:

Металлические печи для бани своими руками Выбираем металлическую печь для бани на дровах Монтаж банной печи Как выбрать электрическую печь 220 и 380 В для сауны: советы и обзор моделей

Читайте также:  Как выбрать электрическую печь 220 и 380 В для сауны: советы и обзор моделей


pechnoedelo.com

Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

  • По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
  • По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
  • По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
  • С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Наиболее простым вариантом можно назвать сооружение каменки, которую нужно топить по серому.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

  • в помещении долгое время сохраняется тепло;
  • отличное качество пара;
  • имеют большую мощность, способны обогреть большую площадь комнаты;
  • не требуют проведения дополнительных мероприятий по противопожарной защите;
  • приятный микроклимат;
  • даже при очень высокой температуре, материал не выделяет токсических веществ;
  • благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

В качестве топлива используют подручные материалы, которые можно найти на любом приусадебном участке в виде веток, палок, сухой травы, щепок, мха или приобретают сырье в магазине.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

  • конструкция имеет большой вес, поэтому необходимо возведение фундамента;
  • высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
  • оплата профессиональному печнику, если не проводить все работы самостоятельно;
  • кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
  • длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Виды

Печь из кирпича для бани можно разделить на две категории:

  • постоянного действия;
  • периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор материала

Выполняя работу по укладке печи, следует подготовить необходимые инструменты и материалы. Основным материалом для сооружения конструкции для бани является кирпич.

В строительстве печных сооружений чаще используют два варианта кирпича: шамотный и красный кирпич. Шамотный кирпич имеет бледно-желтый цвет, его составляет огнеупорная глина. Он имеет лучшие характеристики по сравнению с иными видами материала, но цена такого изделия также будет превышать по цене аналоги. Шамотный кирпич очень хорошо может выдерживать высокую температуру, его укладывают на участках, которые будут подвергаться длительной тепловой нагрузке. Он идеально подходит для выкладывания пространства возле топки.

Красный кирпич используют для других элементов конструкции. Можно сделать печь только из шамотного кирпича, но его стоимость значительно выше красного, поэтому комбинированная кладка позволит удешевить конструкцию.

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

Приобретая кирпич, следует делать это с запасом, так как в процессе кладки нужно будет его резать. Для его резки по нужным размерам можно взять болгарку с дисками.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

  • емкость, где можно замачивать кирпич;
  • глину и песок для раствора;
  • емкость, где будет замешиваться раствор;
  • сито для песка;
  • дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
  • стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
  • козлы для работы на высоте;
  • рубероид, асбест;
  • строительную рулетку, веревку, уровень, карандаш.

Чтобы проверить качество материала, по нему нужно слегка ударить. Если после удара слышен звонкий звук, значит, кирпич без дефектов, но если слышна глухота, скорее всего, там есть трещина.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Этапы постройки

Любые строительные работы должны выполняться по инструкции, схемам и чертежам. Составляя проект будущей бани, следует указать важные особенности – внешний вид конструкции, вариант кладки и расположение каждого отдельного кирпичика, ведь от этого будет зависеть срок эксплуатации. При строительстве кирпичной печи для бани не обойтись без советов опытных печников. Среди множества вариантов кладки стоит выбрать наиболее подходящий для конкретного помещения. При составлении проекта можно внести любые изменения и корректировку.

Независимо от того, какой был выбран метод кладки, проект состоит из основных элементов:

  • из топки, которую лучше выложить из огнеупорного (шамотного) кирпича;
  • дымоотвода, для которого выбирают красный керамический или пустотелый (силикатный) кирпич;
  • бака с водой;
  • зольника, который обычно состоит из чугунной плиты, топки, подпечья, где хранятся принадлежности для бани.

Фундамент

Конструкция должна быть прочной и надежной, поэтому без возведения прочного надежного фундамента не обойтись. В принципе, основание для банной печи очень схоже с обустройством ленточного фундамента.

Для создания фундамента нужно:

  • Разметить фундамент и вбить колышки по углам.
  • Между колышками протянуть веревку, чтобы удобней было ориентироваться.
  • Размер площадки должен соответствовать габаритам основания печки. Котлован роют вглубь на 60 см, внизу на 15 см яму расширяют в стороны на 10 см.
  • Нижнюю часть фундамента засыпают песком, а сверху насыпают слой битого кирпича или щебня. Засыпанный щебень утрамбовывают и укладывают гидроизоляционный слой в виде рубероида.
  • Далее по контуру котлована монтируют опалубку. Для его сборки стоит взять доски и шурупы.
  • В котлован укладывают армирующую сетку, состоящую из стержней. Между стенкой котлована и сеткой нужно оставить зазор в 5 см, для этого берут подставки или иные фиксаторы.
  • В котлован заливают бетон, оставив 15 см до поверхности, при этом следует выровнять верхушку по уровню. Данный промежуток нужен для укладки стартового ряда кирпичей.

После этого следует дать заливке отстояться в течение 5-7 дней, а затем демонтировать опалубку. В пустоты насыпают гравий, покрывают битумом и укладывают слой рубероида. Эту процедуру следует провести еще раз. Такая двухслойная изоляция будет предохранять печь от грунтовых вод.

Приготовление раствора

Обычный раствор из цемента не подходит для сооружения печи, так как он плохо переносит высокую температуру. Чтобы приготовить раствор для банной печи, необходимо взять глину и песок. Оптимальным вариантом станет использование красной или шамотной глины, это обеспечит более длительный срок службы конструкции. Кроме глины, необходимо подготовить песок, который предварительно просеивается через сито. Таким образом удаляется мусор, мелкие камешки, илистые включения.

К воде, используемой для раствора, также предъявляют определенные требования. Она должна быть чистой, без затхлого запаха.

Чтобы сделать кладку сотни кирпичей, необходимо использовать до 20 литров воды.

Глину для приготовления раствора необходимо выдержать несколько суток в воде, чтобы она размокла. Перед работой глину разбавляют водой, добавляют песок и доводят раствор до состояния густой сметаны.

Используя насадку или строительный миксер, избавляются от комков глины и делают раствор готовым к применению. Чтобы определить оптимальную вязкость раствора, рекомендуется опустить палку в раствор и стряхнуть ее. Если после встряхивания слой раствора на палке остался более 3 мм, следует добавить песок. Если он меньше 2 мм, нужно добавить глину. По консистенции он должен напоминать пластилин. Оптимальная толщина слоя должна быть 2 мм.

Кладка кирпича

Если печь для бани из кирпича кладут первый раз, не имея особых навыков, подойдет небольшая модель, которая не будет слишком сложной. Самым простым вариантом является обустройство топочной и зольной камеры, установка бака для воды, место для дымохода. Сложить более серьезную конструкцию можно при накоплении определенного опыта в печном деле.

Чтобы качественно построить печь в бане, нужна порядовка, то есть подробная схема, где будут размещаться кирпичи.

Опытные мастера советуют не пожалеть времени и возвести нижнюю часть печи без использования раствора.

В процессе работы выбранные кирпичи пронумеровывают, делают зарезы, подготавливают куски нужной формы и размера. Лишь после этого можно начинать работу, используя раствор.

Перед началом работы кирпичи вымачивают в воде до появления пузырьков, это улучшит сцепление и предохранит от обезвоживания раствора. Используя шамотный кирпич, его погружают в воду, чтобы удалить пыль.

Схема кладки должна начинаться с нулевого ряда. Это делается для того, чтобы фундамент вывести на один уровень с полом. Первый ряд выкладывают с особой тщательностью. Используя отвес, по кирпичам первого ряда дальше будет проверяться вертикаль печных стенок.

При укладке первого ряда его кладут насухо, не используя раствор, в дальнейшем слой раствора должен быть 3-6 мм. Раствором промазывают тычковую часть кирпича и целый пласт. После укладки кирпич прижимают, постукивая мастерком. Чтобы сделать конструкцию более прочной, кирпичи выкладывают со смещением очередного ряда до 50%, перекрывая стыки.

Кладку делают согласно порядовке, при этом:

  • раствор наносят на предыдущий ряд;
  • гладкая сторона кирпича должна быть направлена к дымоходу;
  • после каждого ряда проводится проверка по вертикали и горизонтали;
  • через 3-4 ряда необходимо убирать остатки раствора.

Чтобы закрепить дверку поддувала в 3 ряду, берут оцинкованную проволоку или полоску из стали и прикручивают ее по углам. Используя болгарку, в кирпичах вырезаются канавки, туда будет опускаться железная проволока. Место касания дверки с печкой изолируют асбестом.

В 5 ряду под уголки из стали вырезают выемки. Колосники укладывают на уголки. В случае их прогорания их можно будет легко заменить на новые. К тому же расширяясь при нагревании, колосники не будут разрушать кладку из кирпича. На данном этапе начинают заниматься топочной камерой, после этого продолжают поднимать наружную стену.

Для формирования топочной камеры используют шамотный кирпич. После топочного отделения монтируют чугунную плиту, на которой позже будут выкладываться камни для бани.

Чтобы определить, какая емкость нужна для бака высчитывают, что около 10 литров уходит для мытья одного парильщика, такое же количество уходит для того, чтобы запарить веник.

Чтобы конструкция была более надежной, через каждые 4 ряда проводят армирование междурядья.

После перекрытия печи, установки задвижки переходят к формированию дымохода.

Дымоход

При возведении дымохода учитывают, что труба, сделанная из железа, при перепадах температуры будет создавать конденсат, который будет приводить к накоплению в трубе сажи, поэтому стоит выбрать для дымохода кирпич.

Размер дымохода должен соответствовать величине конструкции печи. После того, как дымоход сложили, его выводят над крышей на высоту не менее полуметра. Обычно для дымохода берется асбестовая труба, которую обкладывают кирпичом.

От того, насколько правильно будет проведена работа, будет зависеть то, как дым будет удаляться из помещения.

В дымоход следует закладывать только целые кирпичи, чтобы половинки или треснувшие элементы не могли выпасть. Выкладывать дымоход следует очень аккуратно, поверхность должна быть абсолютно ровной, иначе в щелях начнет накапливаться пыль и сажа, что приведет к быстрому забиванию шахты.

Канал дымохода нельзя сужать. При постройке учитывают, что его длина от колосника до краев трубы не должна быть менее 5 метров. Если сделать его меньшим по размеру, дым не сможет быстро остыть, а жар начнет вылетать в трубу.

Чтобы предохранить потолок от возгорания, в месте прохождения трубы через потолок ее оборачивают термостойким материалом и обкладывают кирпичом. Дымоход с внешней стороны покрывают известью. В случае утечки дыма можно будет сразу понять, где она происходит.

После того как все работы завершены, печи дают постоять несколько дней, чтобы она просохла. Для этого двери и окна в помещении оставляют открытыми.

Затем производят пробную растопку. Для этого берут мелкие щепки и протапливают печку в течение 10-15 минут. Делается так несколько раз в течение нескольких дней. Если на агрегате будет конденсат, это означает, что он еще не совсем высох. После окончательной просушки можно пользоваться печкой постоянно.

Отделка поверхностей

Если есть желание, можно сделать финишную отделку. Среди наиболее популярных вариантов стоит отметить облицовку плиткой. Такой вариант сделать не сложно, к тому же материал для отделки не отличается большой стоимостью.

Чтобы керамическая плитка хорошо держалась, нужно верно подобрать нужный материал. Рассмотрим оптимальные варианты плитки:

  • Терракота. Ее изготавливают сухим прессованием с цветной основой. Плитка имеет хорошую сцепляемость, высокую прочность, пористую основу.
  • Майолика. Ее изготавливают тем же способом, как и предыдущий вариант. Такие изделия смотрятся очень красиво за счет нанесения глазури.
  • Клинкерная. Ее производят при соединении смеси разных глин с включением шамотного порошка и красителей. Добавление огнеупорного порошка делает плитку для печи наиболее удачным вариантом.

При облицовке печи нужно учитывать, как плитка или иной материал впишется в интерьер комнаты.

Можно отделать печь для бани декоративным кирпичом или камнем. Для этого используют керамогранит, мрамор, гранит, змеевик.

Издавна применяли облицовку деревенских печей и порталов изразцами, такое устройство и сейчас пользуется большой популярностью.

Кроме красивого внешнего вида, изразцы придадут дополнительные свойства:

  • продолжительную теплоотдачу;
  • высокую теплоемкость;
  • гигиеничность.

При должном уходе декоративные элементы будут долго радовать любителей банных процедур. Уход за изделиями заключается в регулярном протирании их от пыли и копоти, при повреждении элементов проводится их реставрация и замена.

В видео ниже представлена подробная инструкция по кладке кирпичной банной печи.

dekoriko.ru

Печь для бани своими руками

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печь для бани своими рукамиПечь для бани своими руками

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.  В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

  • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.
Кирпичные банные печи создают в парилке особенно благоприятную атмосферуКирпичные банные печи создают в парилке особенно благоприятную атмосферу

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

 Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

  • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

Металлические печи намного проще в монтажеМеталлические печи намного проще в монтаже

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Печи отопления

Дополнительная информация о печах от StroyDay.ru:

Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.

Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.



Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

  • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант - металлическая печь, обложенная кирпичомКомбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Для бани оптимальным топливом были и остаются дроваДля бани оптимальным топливом были и остаются дрова

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

Печь вместе с топкой полностью расположена в парнойПечь вместе с топкой полностью расположена в парной

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

Дверца топки может быть вынесена в соседнее помещениеДверца топки может быть вынесена в соседнее помещение

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

  • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.
Печка постоянного нагрева с наружной каменкойПечка постоянного нагрева с наружной каменкой

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

  • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Как сделать барбекюПохожие материалы на нашем портале

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Схемы таких простейших печек периодического действия будут рассмотрены ниже.

  • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
В такой печи две каменки - внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгоранияВ такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

  • «Жара-Экстра 400»;
  • «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

  • сделать тягу более равномерной;
  • сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

 В комплектацию к устройствам входят:

  • колосниковые решетки;
  • декоративные элементы;
  • чугунная дверка
  • закрытая каменка с воронкой для подачи воды;
  • совок;
  • подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

  • каменкой закрытого типа;
  • системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

  • традиционную русскую баньку;
  • финскую сауну для настоящих викингов;
  • хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Видео: советы по выбору печки для бани

Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки
Один из простейших в изготовлении вариантов печки периодического нагреваОдин из простейших в изготовлении вариантов печки периодического нагрева

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

  • Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
  • Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
  • Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
  • По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
  • Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.
В идеале лучше использовать чугунные колосникиВ идеале лучше использовать чугунные колосники
  • Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
  • Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
  • Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
  • Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
  • На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

  • Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Металлическая печь с внутренней кирпичной кладкойМеталлическая печь с внутренней кирпичной кладкой

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

  • Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
  • Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
  • После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
  • Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
  • С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
  • Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
  • Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
  • Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
  • При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.
Простейшие дверцы топки и поддувалаПростейшие дверцы топки и поддувала
  • В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
  • Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
  • Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

Достаточно простая печка из металлической трубыДостаточно простая печка из металлической трубы

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Изогнутое колено дымохода значительно увеличит теплоотдачу на каменкуИзогнутое колено дымохода значительно увеличит теплоотдачу на каменку

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

Варианты размещения водогрейных баков на корпусе печкиВарианты размещения водогрейных баков на корпусе печки

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Водогрейный бак-теплообменник, устанавливаемый на дымоходный каналВодогрейный бак-теплообменник, устанавливаемый на дымоходный канал

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

Как сложить камин

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

Фундамент для банной печкиФундамент для банной печки
  • Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
  • На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
  • Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
  • Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.
Поверх фундамента обязательно устраивается кирпичная кладкаПоверх фундамента обязательно устраивается кирпичная кладка
  • После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
  • Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер - отличный материал для термоизоляции стен бани в месте установки печкиИзовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Один из вариантов обкладки железной банной печи кирпичомОдин из вариантов обкладки железной банной печи кирпичом

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:

  • Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.  Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.
Примерная схема обкладки металлической каменки кирпичомПримерная схема обкладки металлической каменки кирпичом
  • Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
  • Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит - один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойстваЖадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Схема правильной укладки камнейСхема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

stroyday.ru

разновидности, фото, основные отличия разных видов печей и их преимущества, установка

Печь – это обязательный элемент в любой бане, ведь без такого оборудования не удастся попариться и хорошенько отдохнуть. Сегодня существует большой выбор разновидностей печей, поэтому определиться с подходящей конструкцией бывает довольно сложно. Также нередко возникают трудности с установкой.

Виды печек

Кирпичная печка. В последнее время именно конструкции из кирпича получили наибольшее распространение. У них есть множество преимуществ:

  • «мягкое» тепло;
  • отсутствие вредных примесей в паре;
  • возможность использования разнообразных конструкций, благодаря чему печь точно впишется в интерьер бани;
  • конструкции из кирпича неподвержены ржавлению, поэтому они долговечны;
  • печь долгое время остаётся горячей;
  • нагревание кирпича осуществляется довольно медленно, поэтому вероятность получения ожога невысока.

Сделать кирпичную банную печь можно самостоятельно. Для этого потребуется чертёж, необходимые инструменты, а также свободное время. Следует помнить о том, что кладка должна быть выполнена профессионально, иначе качество пара ухудшится. При создании кирпичной печи необходима подготовка фундамента.

Разновидности банных печей

Следует помнить, что кирпичные печи делятся на прямоточные, когда дым попадает в дымоход, и с наличием дымооборота. Первый вариант считается менее предпочтительным, поскольку из-за прямого ухода дыма печка остывает довольно быстро.

Металлические конструкции

Для создания банных печей нередко используется чугун либо сталь. Преимуществами таких конструкций считаются:

  1. Быстрое нагревание помещения.
  2. Очень горячий пар.
  3. Небольшой вес печи.
  4. Простота установки конструкции.
  5. Разнообразие моделей.
  6. Возможность создания металлической печки своими руками.

К недостаткам относятся быстрое остывание и опасность эксплуатации, вызванная стремительным нагреванием металла, из-за чего при неосторожном обращении возможны серьёзные ожоги. Более того, у дешёвых моделей некоторые швы могут полопаться при воздействии слишком высокой температуры. Чтобы избежать этого, необходимо позаботиться о кирпичной обкладке.

Интересным вариантом, часто встречающимся на фото, считается самодельная печка, выполненная из трубы или простой металлической бочки. Готовая конструкция считается лёгкой в установке и бюджетной. В этом случае устройство фундамента не потребуется.

Чугунные конструкции также очень лёгкие и не нуждаются в специальном основании. Такие банные печи быстро нагреваются и держат тепло намного дольше, чем стальные печи. Стоит отметить, что чугун – довольно прочный металл, а значит, он не лопнет и сохранит форму даже при повышенной температуре.

Дровяные модели

Подобные конструкции считаются наиболее популярными, при этом они относятся к традиционным. Естественно, эти банные печи требуют заготовки топлива. Поскольку дрова довольно дорогие, такое оборудование подойдёт тем людям, у кого баня расположена недалеко от леса.

Стоит отметить, что использование древесины в качестве топлива позволяет избежать негативного влияния на здоровье человека.

Газовые печи

При использовании подобных конструкций необходимо учитывать их основные особенности. Установка таких моделей требует следования всем правилам безопасности.

Речь идёт о соблюдении необходимой длины дымохода, промежутков между стеной и печкой, а также о наличии огнеупорного основания.

Перед монтажом конструкции следует получить соответствующее разрешение от газовой службы. Необходимо позаботиться о подводе газа. Чтобы установить подобную печь, следует внести соответствующие изменения в проект бани.

У газовой конструкции есть ряд преимуществ. Это быстрый нагрев и функциональность, а также экономичность.

Электрические печи

Такое оборудование в последнее время используется все чаще. К его преимуществам относятся:

  • повышенная безопасность;
  • эффективность;
  • привлекательный дизайн;
  • простота установки и дальнейшего использования;
  • различные габариты;
  • дополнительные функции, включая таймер и возможность регулировки температуры.

Для использования электрической банной конструкции необходимо убедиться в наличии отдельной линии питания. Помимо этого, следует позаботиться о заземлении, ведь конструкция будет установлена в помещении с высоким уровнем влажности.

Рекомендации по установке

  • В процессе монтажа печки с дымоходом следует обращать внимание на расстояние между конструкцией и всеми легковоспламеняющимися материалами, например, деревянными лавками. Промежуток должен составлять около 125 см.
  • Если планируется установка металлической печи, стоит позаботиться о наличии кирпичной кладки. При этом важно обеспечить дополнительную защиту деревянных стен.
  • Специалисты рекомендуют подготовить теплооталкивающий экран, площадь которого превышает проём топки в 2 раза.
  • Во время монтажа банной печки следует использовать основание из таких негорючих материалов, как шамотный кирпич, металлический лист с теплоизолирующей основой или облицовкой кафелем.
  • Между стеной и самой печкой необходимо оставить промежуток в 26 см.
  • Перед дверкой печи следует постелить любой теплоизоляционный материал. При этом дверцы топки должны быть направлены к длинной стене.

В целом установка банной печи считается довольно сложной работой, которую стоит доверить специалистам. Они помогут определиться с типом конструкции и выполнят все расчёты. Помимо этого, необходимо позаботиться о соблюдении правил пожарной безопасности и организовать хорошую вентиляцию в помещении.

pechi.guru

проекты из популярных материалов и инструкции по постройке

Ключевое место в любой бане занимает печь. Ведь именно она является источником того самого пара, что приносит нам такое великолепное удовольствие. И если вы осуществляете возведение бани самостоятельно, то крайне серьезно отнеситесь к вопросу ее изготовления. На самом деле, печка в баню легко делается и своими руками, но только, если вы действительно знаете все сопутствующие этому делу нюансы. Обо всем этом — в нашей пошаговой инструкции с большим количеством фото и видео, а также уже готовых чертежей и проектов.

Из кирпича

Пожалуй, один из самых сложных вариантов, требующий не только хорошего запаса терпения и выносливости, но также и знания различных тонкостей при организации кирпичной кладки.
В плюсах зато — очень качественный прогрев даже большого помещения. Другими словами, если вы решили сделать такую печку в бане, то никому точно не будет холодно, так как кирпич основательно прогревает даже самые укромные места в парной.

  1. сперва возводится фундамент — в высоту он должен быть не более 2 стандартных кирпичей, мелкий гравий и песок смешиваются и насыпаются в подготовленную площадь;
  2. после уже готовый фундамент укрывают листами рубероида и выкладывают так называемый стартовый ряд, который специалисты называют нулевым — это основание, которое должно быть предельно ровным, поэтому нужно внимательно следить за этим моментом при помощи уровня;
  3. продолжаем кладку и возводим первые 2 ряда — они задают нужную форму вашей печи, лучше всего использовать для этих целей огнеупорный красный кирпич — у него отменная пожаробезопасность, а ведь именно на этом нижнем уровне температура будет достигать критической отметки;
  4. фиксируем плотный асбоцементный лист для оформления зольника и начинаем укладывать третий ряд;
  5. при переходе к кладке четвертого ряда сперва оформляем нишу под каменкой — это и будет основанием для будущей топочной камеры, для этой цели лучше всего выбрать не обычный, а шамотный кирпич, так как у него отменная огнеупорность, не забудьте и о решетке;
  6. пятый ряд кладки — это последовательно наращивание топочной с оформлением перекрытия каменки, не забудьте оставить небольшой отсек в самом низу — в него будет стекать вода, на случай появления ее излишков;
  7. как только перейдете на седьмой ряд, уложите камни и смонтируйте дверку для топочной камеры;
  8. следующий ряд позволяет нам оформить необходимый канал, который и будет служить соединительным элементом между непосредственно топкой и каменкой;
  9. перед тем, как начнете осуществлять кладку девятого ряда, зафиксируйте горизонтальную задвижку для газохода;
  10. во время выполнения кладки десятого ряда можно смело оформлять уже вертикальную задвижку, которая поможет разделить печную трубу и каменку;
  11. укладываем ряд камней и вырезаем стальной лист (толщина — минимум 0,1 см) — он будет служить нам крышкой для печи;
  12. все последующие финальные ряды укладываются для того, чтобы нарастить будущую печь и подготовить ее основание под намеченную трубу;
  13. последний штрих — установка трубы и бачка для воды.

Все этапы строительства печки для бани из кирпича — на фото. Предлагаем также и чертежи, которые помогут точнее выполнить работу, если вы делаете все своими руками.











Не помешает и видео. Тем более, что его авторы — уже опытные специалисты, которые собаку съели на возведении печей в баню. Кирпичных и не только.

Зачем в печках для бани на дровах бак для воды?

Распространенный вопрос, который чаще всего исходит от новичков. На самом деле, оформление такого резервуара для воды — это очень удобный и рациональный способ использования того колоссального запаса тепла, которое отдает любая каменка. Главное — определиться с его типом. Он напрямую зависит от того, где вы собираетесь размещать бак для воды:

  • встроенный — не очень удобен для использования, а потому встречается достаточно редко;
  • выносной — современный и вполне себе практичный вариант, не привязан к какому-то конкретному месту, а потому может быть вынесен в самую удобную точку, в зависимости от расположения печи и конфигурации парной;
  • навесной — размещается, как правило, на дымоотводящей трубе, отличается большим объемом, вода нагревается невероятно быстро и защищает трубу от утечки дыма.

Если вы делаете печку в баню самостоятельно, то размещение бака для воды, особенно, если печь на дровах, считается практически необходимым условием.

Из дисков

Являетесь автолюбителем? Наверняка у вас завалялись уже потрепанные старые диски от машины. Не спешите их выбрасывать — они отлично подойдут для изготовления печки. Особенно, если вы не желаете возиться с трубами. Для того, чтобы сделать печку из дисков для бани, лучше всего подобрать колеса от автомобилей грузового типа:

  • больше диаметр;
  • толще металл.

Соответственно, такая импровизированная печь прослужит куда дольше и сможет выдерживать очень серьезные нагрузки.  А вот если в вашем распоряжении только диски от легкового автомобиля, то сделать с их помощью надежную печь для полноценной парной не получится. Подробная инструкция по изготовлению — в следующем видео.

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

  • быстро остывают;
  • не совсем безопасны;
  • не подходят для больших парилок;
  • требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

  • периодичности использования;
  • ваших материальных возможностей;
  • особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

Готовим основание

  1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
  2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
  3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
  4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
  5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
  6. тщательно выровняйте основание при помощи строительного уровня;
  7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
  8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.



Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вертикальная печь — пошагово

  1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
  2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
  3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
  4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
  5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
  6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
  7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
  8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

Полезные материалы. Фото готовых решений и чертежи

Заключение

Успешность выполнения миссии — изготовление печки в баню — зависит в первую очередь не от того, насколько скрупулезно следуете тем или иным рекомендациям, а как умело применяете их на практике. В процессе работы могут возникнуть некоторые затруднительные моменты, обусловленные уникальным статусом вашего собственного проекта. Ведь, что ни говорит, а даже слепое копирование уже готовых решений вовсе не отменяет того, что какая-то часть вашего проекта будет содержать в себе отличительные особенности. Не стоит бояться затруднений — они лишь временный барьер на пути к успешному завершению всех работ. Барьер, который отделяет вас от наслаждения великолепным паром в бане собственного изготовления. Чем не хороший мотив для того, чтобы засучив рукава приняться с удвоенной энергией за дело?

Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru.

vbanepar.ru

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

  1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
  2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
  3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
  4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
  5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь

kakpravilnosdelat.ru

Вам может понравится

Отправить ответ

avatar
  Подписаться
Уведомление о
