Двухэтажная печь с двумя топливниками – особенности, плюсы и минусы

Обновлено: 21.06.2019 Дмитрий Черкасов 7 мин.

Двухэтажные печи являются самым экономичным решением для обогрева большого жилого помещения. Внешне они отличаются от обычных моделей, но внутреннее обустройство дымоходов аналогично. Экономичность заключается в расходе топлива: если на обогрев простой печью требуется определенное количество дров, то на 2 этажа, его нужно в два раза меньше.

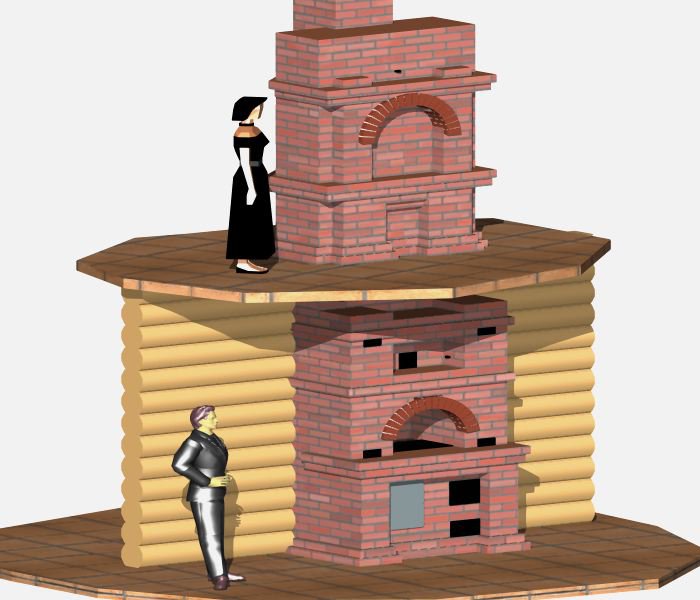

Двухэтажная модель печи с двумя топливниками

Особенности отопительной печи

Двухэтажная печь очень много весит. При ее постройке нельзя обойтись без фундамента. Он углубляется в землю не меньше 1 м.

Большая нагрузка будет приходиться на межэтажное перекрытие, поэтому оно нуждается в усилении. Для этого применяются железобетонные плиты.

Преимущества и недостатки печного отопления

Двухэтажная печь имеет следующие преимущества:

Двухэтажная конструкция обогревает помещения с большими площадями.
Обладает очень хорошей теплоотдачей: для протапливания достаточно 2-3 часов, чтобы обеспечить равномерное прогревание и удерживание тепла в течение суток.
Несмотря на громоздкую конструкцию и большие габариты печь для частного двухэтажного дома делает комнаты уютнее.

Запас дров

Среди недостатков можно выделить необходимость запаса топлива. Необходимо продумать место для складирования дров, чтобы они не загромождали пространство.

Конструкция имеет большие габариты, и поэтому комната, где она будет возводиться, должна быть просторной.

Очень важным критерием является уровень мастерства печника. От правильности кладки зависит эксплуатация готового сооружения. Если нарушен технологический процесс, то в кладке могут появиться трещины, через которые дым будет проникать в комнату, а в дымоходах образуется конденсат.

При желании можно попытаться сделать это самостоятельно, изучив соответствующую литературу по работе с кирпичными кладками и обустройству дымоходов.

Виды двухъярусных печей

Конструкции из кирпича могут быть двух видов:

С одной топкой.
С двумя топками.

Основная топка находится на первом этаже. Если планируется пристраивать дополнительные элементы (плита для варки и лежанка), то все это размещается на нижнем этаже.

На втором этаже можно оборудовать камин, сделав комнату местом релаксации. Некоторые из владельцев пристраивают ложный камин, но в любом случае, какой бы по своему устройству ни была конструкция, она ускоряет прогревание помещения.

С одним топливником

Особенностью двухэтажной печи является высокая теплоемкость. У нее хорошая теплоотдача. Она достигает 5,5 тыс. ккал/час. При этом для постоянного тепла протапливать печь можно 1 раз в сутки в течение 2-2,5 часов, при этом кирпичи хорошо нагреваются и воздух в комнате будет теплым длительное время. Затрата дров составляет не более 60 кг.

Дрова на одну топку

Описание конструкции и материалы

Конструкция однотопочной печки продумана таким образом, что ее эксплуатационный период значительно меньше, чем у печей с двумя топками.

Внутреннее строение состоит из дымоходных каналов. На втором этаже дымоход выкладывается вертикально. Для разделения межэтажной отопительной системы, устанавливаются металлические заслонки. Они препятствуют свободному прохождению продуктов горения в виде газов.

Задерживаясь, газы начинают остывать, образовывая конденсат на внутренних стенках дымохода. В результате воздействия влаги кладка начинает разрушаться. Двухтопочные модели лучше, потому что обеспечивают быстрый прогрев печи, а конденсат не образуется.

Описание однотопочной конструкции:

На первом этаже располагается одна основная топка.
По габаритам постройка имеет следующие размеры: 89х115 см.

Высота – 715 см.
Отопительный щиток на первом этаже 77х102.
Второй этаж снабжается щитком с меньшими размерами – 77х95.

Для того чтобы приступить к кладке печи, необходимо запастись следующими инструментами и строительными материалами:

Для облицовки печи понадобятся красные керамические кирпичи.
Внутренняя часть выкладывается из огнеупорного шамотного кирпича.
Для работы с облицовочным материалом пригодится красная глина.
Чтобы выложить внутреннюю часть печного сооружения, воспользуйтесь огнеупорной глиной.
При замешивании глиняного раствора не обойтись без песка.
Колосниковая решетка для оборудования топки (укладка дров в печь).
Чтобы случайно вылетающие угли не падали на пол и не портили покрытие, перед топкой стелется стальной лист.
Дверка для топки.

Поддувальная дверца для регулирования подачи воздуха, который необходим для хорошего горения пламени.
Очистные дверки для установки в дымоходе для того, чтобы иметь доступ к каналам (количество зависит от длины дымохода и особенностей конструкции).
Задвижки в дымоходе для регулировки выхода теплых газов.

Разрезы постройки и схема кладки

Внимательно рассмотрев чертеж двухэтажной печи в разрезе можно увидеть устройство дымоотводящих каналов и то, каким образом по ним должны перемещаться газы.

Внутреннее устройство

В разрезе легко различить огнеупорный кирпич от облицовочного – они отличаются друг о друга по цвету.

Недопустимо использовать керамический кирпич для связки с огнеупорным рядом. То же самое относится и к перевязке огнеупорным кирпичом облицовочного ряда.

Завершает конструкцию насадная труба, которая возводится над печью.

Если пользоваться представленной схемой, то конструкция, представленная на чертеже, возводится при потолках высотой 3 м 40 см. В случае необходимости, высота печного сооружения легко меняется. Для этого нужно внести соответствующие корректировки при строительстве в рядах с 26 по 46, а также с 60 по 82.

Внимание! Изменение данных, которые были внесены в проект, повлечет за собой ухудшение работы готовой печи.

Возведение фундамента

Двухэтажная конструкция весит гораздо больше, чем кирпичная печь для одноэтажного дома. По этой причине и основание, на котором будет возводиться сооружение, должно быть более массивным, способным выдерживать значительные нагрузки.

Фундамент для печки

По размерам такой фундамент превышает основание печки. К примеру, если основа равна 1000х1000, то подушка будет 1100х1100 мм.

Перед заливкой фундамента нужно подготовить следующие строительные материалы:

Для бетонного раствора песок, цемент и щебень.
Перед заливкой бетона выстраивается опалубка. Для этого понадобятся доски (подойдут старые, но обязательно крепкие, способные выдержать нагрузку от распирания бетона).
Для связки выполняется армирование с помощью арматуры или армированной сетки.
Чтобы защитить бетон от влаги, на поверхности грунта настилается гидроизоляция. Это может быть рубероид.

Площадка фундамента может быть выше основания пола или же на одном уровне с ним. Чтобы это сделать, нужно выполнить следующие действия:

Засыпать песчаную подушку.
Собрать опалубку из прочных досок.
Армировать площадку.
Сделать заливку бетонным раствором.

Фундамент нужно просушить. Период сушки продолжается не менее месяца. Затем на основание укладывается несколько листов рубероида для надежной гидроизоляции. На них начинается строительство печки. Основание должно быть ровным, без уклонов.

Возведение печи

Строительство печки невозможно без дополнительных элементов, таких как колосники, дверцы и другие детали. Самое главное — приготовление качественного глиняного раствора. От этого зависит качество работы всего сооружения.

Из-за нарушения пропорций глины, песка и цемента печка растрескается, угарные газы будут проникать в помещение, а это опасно для здоровья людей.

Количество компонентов в растворе зависит от жирности глины: замес делается либо 1:1 либо 1:2, но бывает очень жирная глина, которая требует соотношения 1:3.

Чтобы провести тестирование, необходимо изготовить несколько разных растворов и скатать из них шарики, оставив их на просушку. После высыхания выбирается тот материал, шарики из которого не дали трещин.

Внешняя отделка

Внешнюю сторону объекта можно выложить огнеупорным кирпичом и, отштукатурив его, покрасить или применить другие огнеупорные отделочные составы.

Вариант отделки

Некоторые отдают предпочтение простой облицовочной кладке из керамического кирпича. Существует несколько цветовых вариантов такого способа отделки.

Можно посоветовать керамическую плитку, но для печки такого размера понадобится очень много этого материала.

Подробнее о кладке печи на два этажа можно узнать из этого видео:

Двухэтажная печка с варочной панелью и камином

Сооружение с одним топливником оборудуется каминной топкой на втором этаже, обустроить его можно и на первом.

Конструкция снабжается варочной панелью, которая незаменима на кухне.

Печь с варочной панелью

Порядовка

Кладка порядовки требует знаний и опыта.

Здесь необходимо учитывать особенности кладки каждого ряда со всеми его нюансами.

С такой кладкой эксплуатация оборудования значительно упрощается. В постройке применяется красный и шамотный кирпич примерно в равных количествах.

Заключение

Для домов с большими жилыми площадями выгодна двухъярусная печь. Создавать проект удобнее на стадии строительства дома, так как при заливке фундамента и сборке при прохождении перекрытий в готовом доме появляются сложности. При кладке печи потребуются умения и навыки, потому что ошибки на этапе сборки приводят к трудностям и неприятностям во время эксплуатации.

Средняя оценка

оценок более 1

Поделиться ссылкой

Двухэтажная печь с двумя топливниками

Разновидности двухъярусных печей

Для того, чтобы корректно классифицировать двухъярусные печи выделяют конструкции с одной топочной камерой и с 2-мя камерами. Конечно, можно разделить и по другим факторам- наличием варочной плиты, камина и других принадлежностей.

Если в печи есть только одна топка, то она всегда будет располагаться на нижнем этаже. Как, впрочем, и больший вес конструкции. На втором этаже можно сделать декоративный или же настоящий камин. При этом если конструкция декоративная, то она никак не увеличит количество тепла в комнате ( это стоит иметь в виду).

Ели рассматривать экономию, то одна топка, конечно же, бюджетнее в плане расхода дров. Вам не потребуется топить одновременно сразу две топочных камеры, а, следовательно, и тратить больше дров. Но это лишь одна сторона медали. Такое возможно лишь на недлительный срок, ведь уже существует проверенное мнение, что дымовые газы после того как остынут, приводят к образованию конденсата — а это может уменьшить реальный срок работы конструкции.

Деревянный двухэтажный дом и отопительная печь на два этажа — это вполне сбыточная мечта, если приложить усилия и иметь необходимые финансы.

Отопительная печь на два этажа

Двухэтажные печи могут быть разными по конструкции, но по схеме ненамного сложнее обычных, одноэтажных отопительных строений. Конечно, на ее строительство понадобится большее количество строительных материалов и времени, но зато, приложив усилия один раз, вы полностью оснастите дом печным отоплением, которое выручит вас не раз.

Представленная печь на два этажа компактна и аккуратна, она не займет большой площади, но ее функциональность поможет не только обогреть дом, но и приготовить пищу. Поэтому можно считать, что печь поможет в любых сложившихся обстоятельствах, если даже к дому внезапно будут отключены иные источники энергоснабжения.

Весь проце сс ст ройки идет по схеме, в соответствии с выбранной домовладельцем моделью.

Очень удачный вариант двухэтажной печи

Строение из кирпича должно стоять на хорошо подготовленной основе — фундаменте. Печь, выстроенная на два этажа, будет значительно массивнее, нежели одноэтажная, и фундамент должен быть хорошо рассчитан.

Фундамент

Размер основания данной печи 90 × 90 см, высота от пола до потолка равна 2м 10 см. Фундамент должен быть немного больше основания, и сможет составлять, примерно , 100×100 см.

Печь — тяжелая, и армирование потребуется серьезное

Для устройства фундамента понадобятся следующие материалы:

доски для постройки опалубки;
цемент ;
песок;
щебень;
арматура;
лист рубероида, который будет служить гидроизоляцией .

Фундамент, устраиваемый в уже построенном доме, сделать сложнее, нежели при постройке дома, но и это возможно. Для этого придется выполнить ряд подготовительных работ.

Если полы в доме — деревянные, то разметив место, где будет расположена печь, придется выпилить часть досок. Очень важно предусмотреть расположение постройки таким образом, чтобы она проходила через перекрытие потолка между несущими балками, а не упиралась в одну из них, иначе придется перестраивать еще и потолок.
Когда доски будут вырезаны, можно приступать к копке котлована под фундамент. Глубина ямы выбирается, опираясь на особенности состава и промерзания почвы. Она может варьироваться от пятидесяти до восьмидесяти сантиметров.
Далее дно котлована хорошо утрамбовывается, и на него засыпают песок. Эта подушка должна составлять не менее 10 — 15 см.
Следующим этапом идет установка опалубки из досок. Щели между ними не должны быть широкими, чтобы раствор бетона не вытекал из формы. При необходимости придется их подконопатить .
У станавливается арматура. Она может быть сварена между собой в виде крупной сетки или закреплена (обвязана) с помощью стальной проволоки.
Самым ответственным моментом в устройстве фундамента является заливка раствора в форму опалубки. Первым слоем может быть более грубый раствор, изготовленный из гравия и цемента. После того, как он схватится, заливается верхний контрольный слой из цемента и песка в соотношении 1:3.

Заливка спешки не любит — порядка трех недель

Фундамент может быть устроен наравне с полом, или же может подниматься над покрытием на 5 — 7 см. Его поверхность должна быть идеально выровнена. Это необходимо, чтобы вся конструкция выкладывалась в идеальной горизонтали. Не стоит торопиться начинать кладку — необходимо дождаться затвердевания и усадки фундамента, а это займет не менее 3 недель.

Общий вид «пирога» фундамента

Когда основа будет готова, сверху нее , на выровненную поверхность, укладывается в один или несколько слоев рубероид, который будет играть роль гидроизоляции.

Строительство печи

Для строительства необходимо приобрести качественные материалы, если вы хотите, чтобы печь имела респектабельный вид и послужила по предназначению немалый срок. Для кладки понадобится:

Кирпич красный — 1085 — 1090 шт. Лучше купить его с запасом, на случай брака или неудачного раскалывания ;
Кирпич силикатный или шамотный- он огнестоек и нужен для выкладывания топки, всего 150 — 155 шт. ;
для изготовления раствора нужна глина — порядка 200 кг и песок, примерно 75-80 ведер ;
стальная 2-х миллиметровая проволока для закрепления чугунных дверок ;
уголок металлический 7 × 7 см — 2 шт. ;
уголок металлический, длиной 80 см, 40× 40 мм — 6 шт. ;
уголок металлический, длиной 40 см 40 × 40 мм — 2 шт. ;
лист металлический 1 × 1 м для настила перед топкой ;
асбестовый лист или шнур 10 — 12 м .

Не обойтись при устройстве печи и без чугунных элементов:

задвижки для дымохода — 3 шт.;
решетка колосника — 1шт .
дверца топки 1шт .;
дверка поддувала 1 шт.;
дверцы для очистной камеры 5 шт.;
панель варочная с двумя конфорками 1 шт .

Если все подготовлено, можно двигаться дальше:

Главная схема — порядовка кладки

На гидроизоляционном материале, настеленном на фундамент, размечают расположение первого ряда.
Замешивается раствор, состоящий из глины и песка. Его пропорции будут зависеть от жирности глины. Поэтому лучше поэкспериментировать, и составить его заранее. Для этого нужно смешать ингредиенты в разных пропорциях и слепить из достаточно густого раствора шарики. Тот раствор, который, высыхая, не да ст тр ещин, будет самым оптимальным вариантом для кладки. В таких пропорциях и нужно делать весь раствор для печи.
По разметкам выкладывается насухо, т.е . без раствора, первый ряд кирпичной кладки. В процессе наглядного выяснения, как будут укладываться кирпичи, возможно, несколько из них придется подогнать (уменьшить). Первый ряд свободно крепится на гидроизоляцию.
На втором ряду устанавливают поддувальную дверцу, закрепив ее проволокой и временно подперев кирпичами.

Так вставляют дверцы

С четвертого ряда идет монтаж топочной камеры. Ее начинают выкладывать шамотным кирпичом. На этом же ряду на очистные камеры ставятся две две рцы.
Пятый ряд — укладывают асбестовые полоски по бокам дна топочной камеры. На них в даьнейшем на кронштейны укладывают колосник ( решетку) .
Шестой — ставится топочная дверца, по тому же принципу, что и поддувальная.
ряды восмь — десять — работа идет строго по схеме.
На 11 ряду на передний край закрепляется стальной уголок, а топочная камера накрывается чугунной варочной панелью. Ее устанавливают на полоски асбеста.

Один из главных элементов — варочная панель

С 12 по 16 ряд по схеме выкладываются стенки варочной камеры.
На 17 ряду вмуровывыаются металлические уголки, на которые сверху идет сплошная кладка кирпича.
Восемнадцатый и девятнадцатый ряды выкладываются сплошными, кроме трех отверстий для отвода дыма в дымоход.
На двадцатом ряду — дверца еще одной камеры очистки, и , начиная с этого ряда по 23-й, поднимаются стенки сушильной камеры.
На 24 — снова уголки, которые станут основой для кладки, которая образует потолок камеры.
На двадцать пятом на камеру очистки закрепляется дверца, и по двадцать девятый ряд работа идет по схеме без отступлений.
На тридцатом ряду вмуровываются две задвижки.

Монтаж дымоходных задвижек

С тридцать первого по тридцать пятый ряд выкладывается узкая часть печи, в которой проходят каналы дымоотвода.
С тридцать шестого по тридцать восьмой кладка расширяется, подходя к потолку, что очень хорошо видно на схеме.
Следующие ряды относятся уже ко второму этажу, и нумеруются они снова с первого ряда.
С первого по двадцать шестой ряд печь-дымоход выкладывается по схеме. При этом не забываем сразу аккуратно очищать дымоотводные каналы. На втором ряду установить дверцу на камеру очистки.
На двадцать седьмом вмуровывается последняя задвижка.
С двадцать седьмого по тридцатый ряд все идет по схеме.
Тридцать первый и тридцать второй второй ряды — это начало дымоходной трубы, которая упирается в потолок второго этажа. Если потолок находится выше, значит, труба выкладывается по той же схеме до него.

Насквозь через потолок и кровлю

Следующая часть печи, пройдя через потолок второго этажа, проходит на чердак и выводится на крышу. Труба вся выкладывается по схеме последних рядов.

Другие варианты двухэтажных печей

И печь, и камин одновременно

Этот достаточно компактный вариант печи на два этажа дома решен несколько иначе и по внешнему оформлению, и по конструкции. Топка в этом случае имеет дверцы из огнеупорного стекла, а при их открытии она превращается в камин. Но у этого варианта есть свой недостаток — отсутствие варочной панели, которая никогда не помещает в печи частного дома. Поэтому подобное сооружение хоть и будет работать на два этажа, но имеет только одну функцию — отопительную. Конечно, оно является украшением интерьера, создает уют и комфорт, но все-таки печь должна быть многофункциональной, и приходить на помощь в нужное для семьи время.

Большой плюс печи — духовка

Такая печь, работающая на два этажа, имеет значительно больше функций. Выше топки предусмотрена духовка, а на боковой стене вмонтирован кронштейн, на который можно повесить для просушки одежду, вернувшись домой, после дождя.

Хочется отметить компактность строения и идеально аккуратную кладку, которая выполнена высококвалифицированным профессионалом-печником. Несмотря на свой скромный размер, печь смотрится надежным и капитальным строением. Благодаря своему внешнему виду, сооружение стало декоративным украшением помещения.

Наглядный видеопример — печь на два этажа

Если вы возводите двухэтажный дом, задумайтесь сразу и о печи, так как потом ее встраивать будет гораздо сложнее. Придется делать отверстие не только в межэтажном перекрытии, но и в чердачном, а также в крыше. Именно поэтому лучше печь строить вместе с домом — она не раз выручит вас при непредвиденных обстоятельствах, а также принесет в ваш дом тепл о и у ют.
