Что такое вьюшка в печи или печные заслонки?

Содержание

• 1 Виды печных задвижек и их конструкция
• 2 Нужны ли в дымоходе вьюшки и задвижки
• 3 Почему необходима «летняя» заслонка

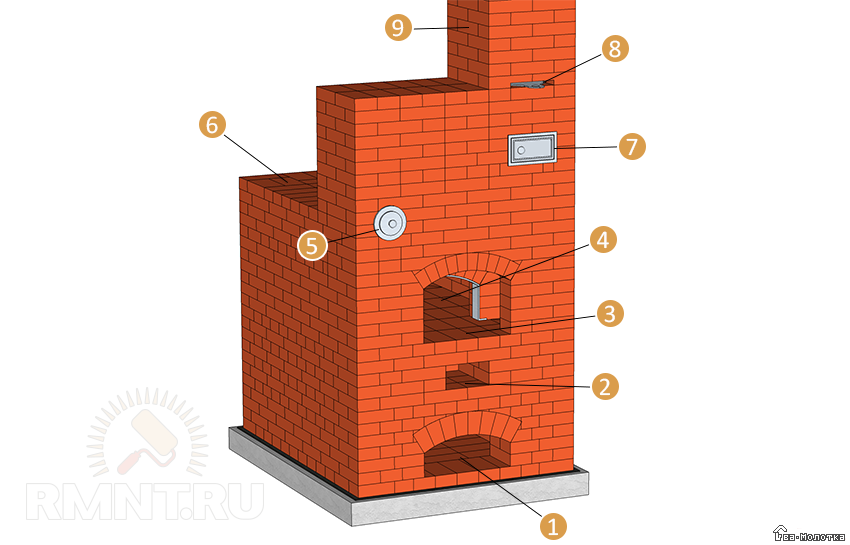

• 4 Установка вьюшки при укладке русской печи
• 5 Как правильно закрывается печная заслонка

Во время установки печи в частном доме или на даче люди задумываются, зачем нужна та или иная деталь установки. Вполне обоснованно задать такой вопрос касательно вьюшки, поскольку многие не представляют, что же это такое. Давайте разберёмся, что представляет собой эта часть печного устройства, зачем она нужна, и как правильно её установить.

Печная вьюшка – это чугунная деталь русской печи, представляющая собой пластинку с отверстием, которое обычно закрывается блинком и крышкой. Устанавливается она, как правило, между кайлом и трубой, потому что основное её предназначение – выпуск горячих газов.

В настоящее время печная вьюшка традиционно делается из чёрной листовой стали (чугуна). В прежние годы в русской печи допускалось использование деталей из обожжённой глины, но чугунная вьюшка имеет ряд преимуществ, как функциональных, так и в ценовых.

Вьюшка состоит из трёх основных частей: рамки, блинка и противня (иногда в литературе встречаются другие названия, например, сковородка, крышка, нахлобучка и прочие). Такое устройство делает вьюшку более эффективной и безопасной, чем другие заслонки.

Чтобы закрыть трубу, сначала в рамку устанавливается блинок, затем закрепляется противень. Между последними двумя деталями появляется воздушная прослойка, являющаяся главным теплоизоляционным фактором.

Вообще, нужно понимать, что вьюшка – это такое приспособление в русской печи, которое предназначено не только для регуляции выхода горячего воздуха, но и для того, чтобы закрыть трубу, когда топка печи завершена.

Если вы решили сложить печь своими руками, то обратите внимание, что кроме вьюшки, существуют и другие виды аналогичных печных приспособлений, которые принято называть задвижками или заслонками. Необходимо внимательно изучить их устройство, достоинства и недостатки, прежде чем использовать в своём проекте.

Виды печных задвижек и их конструкция

Печные заслонки состоят из двух частей: рамки и двигающейся пластины, которая устанавливается на рамку. Задвижка устанавливается в дымоходе русской печи в процессе кладки между кирпичами.

Традиционно заслонки делаются из чугуна, но в металлических печах (в народе часто принято называть буржуйками) требуется использовать исключительно тот материал, из которого сделана труба.

В целях экономии тепловой энергии чаще всего устанавливают и вторую заслонку. Образовавшаяся между ними воздушная камера становится прекрасным теплоизолятором. При неправильной установке рамки и пластины-движка холодный воздух и влага проникают внутрь трубы, что грозит огромными потерями тепла, оседанием конденсата, появлением инея и невозможностью дальнейшей эксплуатации печей.

В условиях холодного и умеренного климата иней может заполнить всю трубу, в результате чего дым будет попадать в помещение, а это нарушает технику пожарной безопасности. Другой вариант, когда происходит оседание конденсата, что может привести к образованию серной кислоты, разъедающей кирпичные стенки трубы.

Применяется также такой вид заслонок, как удлинённые. Чем они отличаются от обычных? Движок такой заслонки немного длиннее, но это различие позволяет применять удлинённые задвижки в каминах маленького размера, а также в летних и зимних дымоотводах. Другой вариант применения – независимая дымоотводная отопительная система, спроектированная индивидуально.

Важно! Любую печную заслонку, независимо от её типа, следует устанавливать подальше от топки, обычно это расстояние составляет около 200–210 см. от поверхности пола. Задвижка обязательно должна выходить на ту же сторону, куда выходит дверца топки. Избегайте промежутков между кирпичами кладки и задвижками.

Нужны ли в дымоходе вьюшки и задвижки

Печная заслонка – обязательный атрибут русской печи, назначение которого заключается в том, чтобы закрывать дымоотводный канал, когда печь уже натоплена. В печах комбинированного типа, например, варочно-отопительных, заслонки необходимы для перехода между дымоходами.

При кладке печи заслонку обычно устанавливают в канал для дыма, закрепляют последующими слоями кирпичей. Установка двух задвижек наиболее характерна для зданий, находящихся в холодном климатическом районе с большой разницей температур, где, как следствие, быстро идут процессы теплообмена.

Вьюшка устанавливается аналогично в дымопроводящий канал, но традиционно используется чаще в русской печи. С внешней стороны печей отверстие вьюшки закрывают специальной вьюшечной дверцей. Функция дверцы здесь заключается в том, что когда необходимо проветрить помещение и не охладить печь, с закрытой вьюшкой это можно сделать без особых затруднений.

Несмотря на то, что конструкция печной вьюшки избавляет от необходимости использовать двойную задвижку, поскольку с задачей теплоизоляции на «отлично» она справляется даже одна, можно установить задвижку, которая в таком случае должна быть расположена ниже вьюшки.

Почему необходима «летняя» заслонка

Ответ на этот вопрос достаточно прост. «Летняя» заслонка необходима в камине или русской печи, если она эксплуатируется нерегулярно, с большими временными промежутками или периодически, т. е. например, на даче или в деревенском доме, где печь топится только в летний сезон.

Конструкционные особенности и расположение «летней» задвижки значительно облегчают процесс нагревания печи после длительного охлаждения даже в суровых климатических условиях окружающей среды и при неудачной структуре печи или камина.

Чтобы грамотно воспользоваться заслонкой, необходимо с закрытой «летней» задвижкой затопить печь. Затем, когда пламя в топочной камере печи разгорится, и часть дров прогорит полностью, «летнюю» задвижку можно закрыть, чтобы избежать тепловых потерь.

Главным достоинством печей и каминов, обладающих таким элементом устройства, можно считать то, что, выдвигая «летнюю» заслонку и поддувало, вы имеете возможность истопить печь в любое время года, воспользовавшись ей как классическим открытым камином. Благодаря установке заслонки, в помещении не будет задерживаться лишнее тепло, когда вам это не нужно.

Важно. Когда дверка поддувала и «летняя» задвижка закрыты, камин можно интенсивно топить в пределах 20–25 минут, в противном случае, кирпич может нагреться до предельного значения, что значительно сократит дальнейший срок эксплуатации отопительного сооружения.

Установка вьюшки при укладке русской печи

Теперь мы разобрались с назначением вьюшки и заслонки, можно перейти непосредственно к установке.

Вьюшки и заслонки располагают ближе к дымообороту, который проходит в кирпичной стене, и, по возможности, дальше по длине дымового канала или вверх от топливной камеры. Это увеличивает коэффициент полезного действия печной установки. Однако в целях противопожарной безопасности вьюшки или задвижка не должны быть настолько высоко, что человек не сможет до них достать, стоя на полу.

Как уже говорилось, можно использовать одну или две задвижки, вьюшку или вьюшку и задвижку. Помните, что изоляция от двух устройств, будет лучше, чем только от вьюшки и, тем более, чем только от заслонки. Вьюшка закрывается намного сложнее, чем заслонка, благодаря своей конструкции (сначала блинчик, потом он накрывается крышкой). Блинок вкладывается внутрь полости между бортиками, а крышка надевается на бортики рамки и укрывает блинок.

Еще один плюс вьюшки – она легче чистится от копоти по сравнению с другими приспособлениями, поэтому при чистке дымохода можно оставить открытой вьюшку, а заслонку закрыть. Затем придется поочередно удалить с них сажу и очистить их. Для облегчения процесса можно предусмотреть специальное отверстие для чистки. Отверстия с дверцами монтируются в кирпичной стене, в вертикальной части трубы, сбоку от нее или от проводящих каналов.

В зависимости от используемого топлива (далее речь пойдет об угольных и газовых печах), на заслонке или вьюшке проделывают отверстие диаметром 1–1,5 см., чтобы продукты горения не поступали в помещение, когда печь натопится.

Выходя сверху, дым может направляться вниз по специальному перевалу, переходящему в горизонтальный канал, а затем в печную заслонку и вертикальную часть дымохода. Это применяется, чтобы вьюшку не требовалось проектировать намного выше уровня пола.

Под вьюшечной дверцей оборудован специальный шкаф для сажи, куда она слетается в процессе очистки дымохода. Если открыть дверцу и задвинуть вьюшку, то процесс проветривания и обновления воздуха в помещении ускорится.

Если дверка и вьюшка расположены в обратном порядке, то перечисленные плюсы уже не важны. Во-первых, при таком расположении трубу уже не почистить. Во-вторых, больше шансов, что угарный газ окажется внутри помещения.

Как правильно закрывается печная заслонка

Мы разобрались с назначением и установкой заслонки в русской печи. Она помогает продлить время остывание печи, изолируя ее от «внешнего мира».

Воспользовавшись печной чугунной заслонкой, мы можем сохранить тепло внутри помещения более чем на 24 часа. Это важный критерий для отопительной печи.
Теперь необходимо узнать, когда и как нужно закрывать заслонку.

Важно понимать, что не вовремя закрытый дымоход может сильно сказаться на вашем здоровье. Если задвижка закрыта раньше чем нужно, то продукты горения, в частности, угарный газ, могут вызвать сильное отравление вплоть до летального исхода, потому что симптомы отравления могут не проявиться сразу.

Чтобы избежать таких последствий, достаточно следовать трём правилам:

1. Необходимо постоянно шевелить угольки для того, чтобы исключить шанс, что останутся не сгоревшие полностью дрова.
2. Как только угли начинают угасать (другими словами, с поверхности углей исчезает голубой огонь) можно не до конца закрыть печную заслонку, но плотно закрывать еще рано;
3. Чтобы угли превратились в золу и пепел, необходимо открыть нижнюю дверцу, в результате образуется мощная тяга, которая будет поддерживать тление до полного прогорания.

Будьте осторожны и следуйте данным рекомендациям, чтобы использование печей и каминов не привело к плачевному результату.

Дымоходы для печей: конструкция и особенности

Для хозяев частных подворий уже стала привычной установка индивидуальных источников отопления и приготовления пищи. Кто-то строит в собственном доме классическую русскую печь, к которой можно приготовить пищу и обогреть весь дом. Кто-то предпочитает миниатюрную печь экономку, которая прогревается за считанные минуты и удобна в приготовлении еды, а для обогрева жилого помещения использует печь-камин. Вариантов решения проблемы множество, но каждый из них объединяет одно – дымоходы для печей. По сути это отдельные сооружения, которые подчиняются собственным правилам возведения и хотя с основным корпусом печи они связаны конструктивно, но имеют особенности проектирования и строительства.

Зачем необходимо строительство дымоходов

При поверхностном рассмотрении, кажется, что дымоход предназначен только для того, чтобы выполнять единственную функцию по отводу уходящих газов, и более ни для чего не годится. Однако это далеко не так, и он на самом деле участвует в нескольких довольно сложных процессах, которые на первый взгляд совершенно невидны.

(См. также: Дымоходы для котлов своими руками)

1. Основным, конечно, остается отвод уходящих газов с места горения топлива.
2. Регулирование скорости образовывающегося потока, чтобы максимально ее снизить и не допустить конденсации осадков активных веществ;
3. Обеспечить максимальный теплосъем с уходящих газов, позволяя повысить КПД печи.

Выполнению этих задач способствует специализированная форма дымохода, в которую вносятся дополнительные конструктивные решения, облегчающие их выполнение. Например, для увеличения теплосъема придумали воздушный лабиринт, в котором уходящие газы более продолжительное время находятся в дымоходе, тем самым его дополнительно прогревая.

Из каких частей состоит дымоход

Для кирпичного или каменного дымохода существует классическая конструкция, которая разбивается на части по этапам строительства и по их назначению. (См. также: Угольная печь своими руками)

• При монтаже дымохода печи сразу после корпуса печи начинают делать вертикальный или горизонтальный лабиринт. У каждого из них свои недостатки и достоинства.

1. Вертикальный дымовой лабиринт обеспечивает более высокую скорость движения уходящих газов, а соответственно хуже прогревается. Но его конструкция позволяет снизить время и трудозатраты на очистку. Для чистки такого лабиринта делаются смотровые окна, из которых и выгребается зола, опавшая вниз.
2. Горизонтальная конструкция лабиринта позволяет значительно снизить скорость движения уходящих газов. Но при их низкой скорости повышается выделение сажи и активных образований. При очистке такого воздушного лабиринта приходится не просто собирать опавшую сажу, а едва ли не с помощью специального инструмента отбивать ее от стенок дымохода.
(См. также: Как почистить трубу дымохода)

• Дымоход принято начинать с шейки печи – это часть конструктивно связывается с корпусом дымового лабиринта в месте повышенной концентрации дымовых газов.
• Непосредственно за шейкой печи устанавливается дымовая задвижка, которая позволяет регулировать тягу (увеличивать или уменьшать проход отработанных газов через дымоход), и при необходимости перекрывать его полностью для недопущения образования обратного хода воздуха с улицы – чтобы не выстуживать помещение и не повышать скорость остывания печи.

В месте пересечения распушкой межэтажного перекрытия желательно дополнительно установить теплоизоляцию между дымоходом и наружным горючим покрытием. Лучше всего использовать современные материалы такие как сэндвич панели с наполнителем из минеральной ваты.

• Над выдрой, конструкцией классического дымохода предусмотрена шейка трубы, которая должна быть определенной высоты, чтобы сам дымоход заканчивался выше уровня конька крыши, или когда он располагается сбоку дома, то не более чем на 10 градусов, если провести прямую, снижался относительно верхнего края крыши. Это необходимо для того, чтобы не создавалась обратная тяга, а дымоход работал в необходимом направлении – выбрасывая уходящие газы наружу, а не загоняя воздух внутрь помещения. Если дымит печь, вовнутрь помещения — необходимо немного увеличить высоту шейки дымохода.
• Заканчивается дымоход оголовком, который накрывает его сверху. Его обычно изготавливают из жести или тонкого листового металла, в деревнях можно встретить старый чугунок, который надет наверх трубы. Основное назначение оголовка состоит в том, чтобы вовнутрь дымохода не попадали атмосферные осадки и предотвратить попадание посторонних предметов, переносимых птицами.

Какое бывает нестандартное применение дымохода

Сегодня нередко можно встретить не совсем привычное применение дымоходов. Правда, для этого они должны иметь слегка нестандартную конфигурацию, но все же такие конструкции успешно применяются.

Например, можно отметить довольно частое сооружение в дымоходах вместо стояка своеобразной камеры со всех сторон, огибаемой дымовыми газами. В таком отделении очень удобно производить сушку или копчение продуктов.

Еще одним непривычным вариантом использования дымохода может служить туристическая переносная печь дымок. Это по сути универсальный и компактный вариант конструкции, которая включает в себя одновременно духовой шкаф для приготовления блюд в где необходимо потушить продукты, плиту на которой можно жарить пищу и кипятить воду, и, наконец, на этой печи можно просушить отсыревшие и мокрые вещи. Самое интересное, что большинство функций печи дымок доступны именно благодаря особенной конструкции дымохода.

Как и обычная стационарная печь «дымок» содержит топку, но для миниатюризации конструкции в ней не предусмотрено отдельное поддувало, просто под дверкой для закладки топлива делается несколько отверстий через которые и поступает воздух необходимый для горения. Внутри корпуса печи, которая размыкается на две части, устанавливается стальной колосник со сквозной перфорацией, через которую отработанная зола и угли просыпаются вниз.

Отдельно стоит упомянуть конструкцию дымохода, который по сути является прямоходовым и уходящие газы в нем только разгоняются. На первом колене, которое непосредственно устанавливается на корпус печи, предусмотрена площадка, на ней можно установить сковороду или чайник. Сверху на дымоход одевается искроуловитель, но если на него еще прикрепить радиальную решетку, то на ней вполне можно положить сырые вещи, которые за счет прогрева уходящими газами быстро высохнут, а из-за того, что находятся высоко над топкой, то не сгорят.

Обслуживание дымоходов

Существует множество моделей и видов дымоходов, но практически не бывает печей, в которых бы они отсутствовали. Являясь, одной из основных конструкций печи дымоходы требуют постоянного ухода и обслуживания. Заключается оно в периодической чистке внутреннего канала от выпавшей на него сажи и солей активных компонентов. Не реже чем раз в год специальным приспособлением, напоминающим обычный ершик для мытья посуды, необходимо производить чистку. Также не стоит забывать о том, что нужно убирать и сажу из воздушного лабиринта, иначе проход уходящих газов заметно уменьшится, пропадет тяга и печь будет практически невозможно эксплуатировать.

History Of Masonry Heater – Каменные обогреватели Greenstone Soapstone Masonry Heaters

По мнению археологов, огонь играл важную роль в жизни человечества на протяжении почти полутора миллионов лет, начиная с неандертальцев и до времен «Homo erectus» в Африке. В течение многих лет считалось, что огонь, вероятно, возник в более холодных частях Европы, учитывая потребность в тепле и тепле. Однако в 1981 году группа исследователей в Кении обнаружила «обожженную глину», смешанную с костями и инструментами. Эти ученые увидели в этом открытии убедительное доказательство самого раннего контролируемого использования огня человеком. Находка датируется 1,4 миллиона лет назад. Хотя происхождение человека, вероятно, произошло в Африке, человечество также, скорее всего, переместилось оттуда в более холодные регионы, такие как Европа, Северная Азия и Северная Америка. Есть научные доказательства того, что тогда климат, скорее всего, был мягче, чем сейчас. Возможно, тогда не было такой большой потребности в тепле, когда люди передвигались. С другой стороны, потребность в тепле и огне возникла по мере похолодания климата. Прежде чем человек научился разводить огонь, он, вероятно, собирал его из вулкана или лесного пожара. Затем кто-то научился разводить огонь трением, например, трением палочек друг о друга или генерированием искр при ударе двух камней друг о друга. Гораздо позже кто-то изобрел спички, которые освободили людей от ухода за огнем и поддержания огня в домах.

В Ирландии есть сообщения о домашних пожарах, которые горели буквально сотни лет!

Сегодня под печкой понимают специальный контейнер для огня. Печка согревает комнату. В прежние времена печь означала само отапливаемое помещение. Огромный зеленый дом в Кью-Гарден в Англии раньше назывался Великой печью, а ранние дома с мартеновским очагом назывались печами в этом старом смысле этого слова, поскольку огонь горел на открытом полу. Жилище было контейнером! Типи коренных американцев и так называемые черные дома Гебридских островов (островов у западного побережья Шотландии) являются примерами такого рода печей. Типи на самом деле функционировал довольно хорошо с отверстием в верхней части и клапанами, которые можно было поднять, чтобы избавиться от дыма. Черные дома были темными и закопченными внутри, как следует из названия. Черная печь часто была очень эффективной, до 90 процентов сохраняемого тепла. Однако в конечном итоге к концепции был добавлен дымоход, что резко снизило эффективность до 10 процентов остаточного тепла.

Другие изменения в печах и каминах, какими они в конечном итоге стали, заключались в виде приподнятого очага, что избавляло от необходимости приседать, а в некоторых местах были добавлены заслонки, чтобы удерживать больше тепла.

Шошоны вокруг своего типи, около 1890 г. Из бесплатной онлайн-энциклопедии Википедия.

Несколько сотен лет назад в Европе произошло событие, которое начало влиять на проектирование теплоснабжения. Сейчас его называют Малым ледниковым периодом. Это был период экстремальных холодов в Европе, продолжавшийся между 1550 и 1850 годами. В начале 1550 года вся Европа отапливалась открытыми жаровнями или простыми печами и печами низкой эффективности.

Нехватка дров в сочетании с инновационными дымоходами, способными отводить 90 процентов тепла, привели к инновациям в конструкции отопления. К концу периода, примерно в 1850 году, появилось много превосходных образцов. Дизайнеры начали экспериментировать с тепловыми каналами, которые действовали как теплообменники в течение более длительного времени, чем простой дымоход.

Некоторые превосходные дизайны остаются в современных версиях. <– Качелофен, ок. 1775, Schloss Hohenaschau, Верхняя Бавария . Из бесплатной онлайн-энциклопедии Википедия. Элегантный дизайн слева представляет собой изразцовый обогреватель, который и подобные конструкции можно найти в домах богатых.

>

Осталось добавить еще одну часть головоломки: каменную часть. Мы точно не знаем, как и когда это произошло, но мы знаем, что эта технология так же стара, как римские бани. Эта технология использовалась римлянами для запуска каналов тепла под ваннами, которые нагревали запечатанные сверху плитки, которые, в свою очередь, нагревали воду в ваннах. Технология была не только старой, она получила широкое распространение по мере расширения самой Римской империи. В конце концов, эта технология начала использоваться в Северной Европе и Англии, вероятно, как простая плита или духовка, или их комбинация. Справа: Типичная русская печь в крестьянской

избе . «Русская печь или Русская печь Russian: Русская печь) — уникальный тип печи/печи, впервые появившийся в 15 веке]. Используется как для приготовления пищи, так и для отопления дома. Русская печь сжигает дрова или отходы деревообработки. – Из бесплатной онлайн-энциклопедии Википедия.

Пусть вас не смущает термин «русский». Этот тип печи и духовки или печи аналогичной конструкции, используемые в комбинации или без нее, использовались по всей Европе в скромных домах. Вероятно, он сделан из глиняных плиток и кирпичей, покрытых гипсом. Они весьма эффективны в более холодных регионах, потому что тепловая масса обогревателя излучает тепло даже после того, как огонь погаснет. Нагреватель сконструирован с рядом каналов внутри, что позволяет нагревать весь нагреватель.

Бесплатная онлайн-энциклопедия Википедия дает следующие варианты использования обогревателя: «Помимо его использования для отопления дома, зимой люди могут спать на духовке, чтобы согреться.

Духовка также используется для приготовления пищи, например, для выпечки блинов или пирогов. Каша или блины, приготовленные в такой печи, могут отличаться по вкусу от того же блюда, приготовленного на современной плите или плите. Процесс приготовления в русской печи можно назвать «томлением» — выдержкой блюд в течение длительного времени при постоянной температуре. Считается, что блюда, приготовленные в русской печи, приобретают особый характер: топленое молоко, перловая крупа, грибы, сваренные в сметане, и даже простая картошка. Хлеб помещают в печь и достают из нее с помощью специальной деревянной лопатки на длинной ручке. Чугунные кастрюли с супом или молоком вынимают двузубой металлической палкой.

Русскую печь можно использовать не только для обогрева и приготовления пищи, но и для стирки. Внутри легко помещается взрослый человек, а во время Великой Отечественной войны некоторые люди спасались от нацистов, прячась в печах. В Древней Руси печью лечили зимние болезни, согревая в ней тело больного».

Поскольку глина подвержена воздействию тепла, она имеет свои недостатки. При перегреве тепловая нагрузка может привести к его растрескиванию. Когда система не демпфирована, проблем не возникает, так как дым выходит через дымоход через систему каналов. Если система демпфирована, утечки могут быть токсичными или смертельными, поскольку пары могут попасть в жилые помещения.

Варианты строительства из глины: огнеупорный кирпич и камень. Огнеупорный кирпич не такой плотный, как большинство камней, что снижает его теплоемкость. Из камней, которые использовались в каменных обогревателях, мыльный камень сочетает в себе способность выдерживать воздействие высоких температур со способностью сохранять наибольшее количество тепла. Мыльный камень — самая последняя инновация в долгой истории каменных обогревателей. Это история в процессе создания!

Если хотите, рекомендуем прочитать «Книга каменных печей: новое открытие старого способа обогрева» Дэвида Лайла, издательство Chelsea Green Publishing Company, White River Junction, Vermont 05001. 1984.

Почему мой кирпичный обогреватель дымит?

1 декабря 2014 г.
В октябре (2014 г.) я работал над проектом обогревателя кирпичной кладки в Питтсфилде, штат Массачусетс, когда мне позвонил мой старый друг Питер Мур из Вермонта. Петр, который строит изысканные каменные печи и дровяные печи (более 30 лет), обратился за помощью. Он построил каменный обогреватель для своей дочери, и недавно она обнаружила, что обогреватель не дует должным образом и дымит в комнату. Петр подошел, чтобы осмотреть все в печке, «проверил заслонки, закопченные дверцы и каналы, нигде не обнаружив засоров и открытых дверок. По-видимому, было достаточно воздуха для горения. Ничто из того, что он пытался сделать, не помогло ситуации, и обогреватель продолжал дымить без объяснения причин. Он был на грани и был одновременно озадачен и искренне обеспокоен. Я сказал Питеру, что точно не знаю, в чем проблема, но знаю, что это должно быть либо недостаточное количество воздуха для горения, либо засорение где-то в системе. Я сказал, что мог бы поделиться с ним некоторыми историями о дымных обогревателях, и, возможно, мои истории могли бы дать ему некоторые подсказки, чтобы в конечном итоге разгадать его собственную тайну дыма.
Я вспомнил случай, когда владелец двухъярусного обогревателя десятилетней давности (один в подвале и один на первом этаже) позвонил с проблемой дыма из-за обогревателя в подвале, который всегда работал отлично. Дом находился всего в часе езды от дома, поэтому я сказал, что хотел бы приехать и осмотреть. Сначала я посмотрел на обогреватель наверху и обнаружил, что все в хорошем рабочем состоянии. Закопченные двери были герметичны, каналы чистые, заслонки работали нормально. Я не пытался зажечь пробный огонь. Внизу, в подвале, я проделал то же упражнение; все на нагревателе, казалось, было на месте, чисто и работало правильно. Затем я повернулся к дымоходу, чтобы осмотреть его через дверцу для очистки, установленную в основании дымохода. Дверца для прочистки обогревателя наверху не обнаружила препятствий в дымоходе, но дверца для прочистки на нижнем этаже была другой историей. Плотно застрявшая в плите основания дымохода выход из печи в дымоход была мертвая деревянная утка, которая упала на 36 футов вниз по дымоходу на дно, откуда она не могла выбраться. Лесные утки любят гнездиться в дуплах деревьев или деревянных ящиках, поэтому верхняя часть дымохода могла показаться им привлекательной, но однажды гравитация взяла верх над любопытством, и деревянная утка упала на дно. Стрижи лучше приспособлены к жизни в дымоходах и имеют маленькие когти на крыльях, которые помогают им выбраться наружу, но ничто из того, что было у лесной утки, не могло позволить ей сбежать. Я вытащил прекрасного утенка-самца и заверил владельца, что обогреватель теперь снова будет работать хорошо.
Я упомянул Питера о своих клиентах Роджере и Энн, которым мы построили обогреватель из мыльного камня с разрезной поверхностью и видимой сквозь каменную кладку с оборачиванием обогреваемых скамеек во время восьмидневного отключения электроэнергии на ветреном берегу озера в Западном Мэне. После нескольких очень успешных сезонов ежедневного использования обогревателя мне позвонила Энн (которая была дома и заботилась о двух мальчиках и очаге) и сообщила, что ее недавно зажженный обогреватель дымит. Я попросил ее тщательно проверить все заслонки и заслонки от сажи, включая очистку дымохода в подвале, чтобы убедиться, что все они закрыты и заслонки находятся в правильном рабочем положении, и она заверила меня, что это так. На моей работе в Питтсфилде, штат Мэн, рабочий день близился к концу, поэтому я сказал Энн, что немедленно направлюсь на запад к ее дому. Она жила в полутора часах езды. Когда я приближался к своему дому в Норриджвоке, на полпути к ее дому, мне снова позвонила Энн и сообщила, что нашла причину проблемы и устранила ее. Ее партнер, Роджер, всегда предупреждал ее, чтобы она оставляла дверцу духовки верхней камеры закрытой, когда идет процесс обжига, но, испробовав все другие варианты, но безуспешно решая проблему с дымящимся нагревателем, она решила открыть дверцу духовки. , и там, на вершине дымового отверстия в дне печи, был камень для пиццы, который они использовали накануне вечером и забыли убрать после того, как пицца была выпечена. Она быстро протянула руку в перчатке, вынула камень для пиццы, и все снова заработало идеально. Курение прекратилось, и мне не нужно было ехать дальше дома.
Затем я вспомнил историю об архитекторе/строителе/моряке и его жене из Нью-Гэмпшира, которые заставили меня построить для них двухконтурный обогреватель. Мы закончили обогреватель до того, как дом был готов, и когда дом близился к завершению, а погода начала становиться действительно холодной, владелец решил, что ему нужно сделать перерыв, и направился в более теплый климат, чтобы немного расслабиться. Его партнерша осталась управлять домом и обогревателем, с которым у нее не было опыта. Я начал получать звонки от нее, вежливо говоря, что у нее были некоторые проблемы с дымом каждый раз, когда она зажигала печь и переводила ее в режим нисходящей тяги после того, как первоначально топила ее в режиме восходящей тяги. Мой контрольный список решений по телефону не помог решить ее проблему, поэтому я сказал, что проеду четыре часа до их дома бесплатно, но что я также возьму с собой друга с лицензией трубочиста, и что он выставит счет за свою работу. время. Как только мы прибыли, я осмотрел все двери и проходы и не нашел ничего открытого или загороженного, и попросил ее пройти для меня упражнение по стрельбе. Как было отмечено по телефону, она открыла перепускную заслонку, как предписано для запуска, и через несколько минут бездымного горения наблюдала, как она закрыла перепускную заслонку, и установка сразу же начала просачиваться дымом в помещение вокруг дверцы копоти и загрузки. дверные проемы. Я спросил ее, открывала ли она запорную заслонку на дымоходе, которая регулирует тягу для агрегата, особенно когда нагреватель работал в режиме нижней тяги. Она ответила: «Что за заслонка?» Я объяснил, что ее дымоход и печь были разделены парой футов и что вверху и внизу печи были горизонтальные переходные дымоходы из кирпича. В верхнем горизонтальном переходном дымоходе размещался перепускной канал, а в нижнем горизонтальном переходном дымоходе размещался второй клапан для управления установкой во время работы с нисходящей тягой. Мы не устанавливали нижнюю заслонку в дымоходе, потому что цокольный и верхний блоки имеют один и тот же дымоход, и важно, чтобы дымоход всегда был открыт для одного или обоих нагревателей. Обе установки имели базовые выпускные заслонки, установленные в горизонтальных переходных секциях, ведущих к дымовой трубе. Наверху, где наш клиент пытался разжечь печь, семья поставила перед горизонтальной переходной секцией контейнер для дров, и, поспешно уходя, наш архитектор/строитель/моряк забыл сказать жене о заслонке за дровами. хранилище. Мы немного вытащили контейнер для хранения дров в комнату, открыли запорную заслонку, и дым исчез. Я улыбнулась, теперь ее обогреватель был исправлен. Моему другу Майку заплатили за его время, и мы четыре часа ехали обратно в Мэн.

Супружеская пара пенсионеров из Нью-Хэмпшира с 40-летним опытом сжигания дров попросила меня построить кирпичный обогреватель и дымоход в их новом доме. В течение первого месяца или около того все работало идеально, и супруги разработали собственную методику повышения температуры в верхней камере духовки на сто градусов выше нормальной путем свободной укладки трех меньших расколотых кусков дерева над входным отверстием для дыма и пламени при центр пода печи. Горящие газы, проходящие через горло, легко зажгут второй ряд дров, и, поскольку эти куски сгорают непосредственно в духовке, они добавят повышения температуры в духовке, чего желала пара, поскольку они много готовили и пекли в ней. Однажды мне позвонил обеспокоенный Джордж и сказал, что обогреватель начал немного дымить. Я попросил его проверить все закопченные двери на герметичность, проходы на наличие препятствий и работу заслонок. Он сообщил, что проблем не обнаружил. Следующий звонок был немного более озабоченным и не смог разгадать тайну. К третьему звонку в его голосе звучал искренний гнев/разочарование, и я понял, что пора загружать грузовик и вежливо позвонить в Нью-Гэмпшир, чтобы узнать, в чем проблема. Когда я приехал, я проверил все сажевые двери на герметичность, каналы на предмет засорения и заслонки на правильную работу «проблем нет». Все на первом этаже дома, где стоял обогреватель, казалось, было в идеальном рабочем состоянии. Мы вошли в подвал, и я открыл чистую дверь размером 8 на 8 и попросил маленькое карманное зеркальце, которое я поместил в дымоход под углом, чтобы я мог видеть его и изображение через дымоход в поисках любого препятствие, которое может быть в дымоходе. Я мог видеть четкий белый квадрат в верхней части дымохода, что означает отсутствие препятствий внутри дымохода. Тайна осталась неразгаданной, затем я попросил удлинительную лестницу, вышел на улицу и прислонил ее к крыше. С крыши на конек требовалась вторая лестница и крюк, или мне приходилось пробираться вверх по крыше, держась за руки вдоль края крыши. На крыше путь по коньку к дымоходу был коротким, и там, на вершине дымохода, я нашел квадрат из металлической ткани толщиной 1/4, натянутой на дымоход, чтобы не пускать туда белок, летучих мышей, стрижей или, может быть, лесных уток. После моего отъезда владельцы решили, не обсуждая со мной, добавить этот обтягивающий квадрат скобяной ткани. Я заметил, что вся панель была полностью закрыта тонким слоем летучей золы, хорошо зацепившейся за сетку. Я осторожно снял сетчатую панель (стараясь не сместить пленку летучей золы) и спустился на землю. Я передал сетку Джорджу, сообщив ему, что его обогреватель починен, и чтобы он оставил дымоход открытым после этого. Мы всегда кладем каменный дождевик в верхней части дымохода примерно на три ряда выше окончания дымохода. Ничто из того, что сделали владельцы, никоим образом не повлияло на дождевик, но сетка медленно заполнялась летучей золой в течение месяца или двух эксплуатации. После рукопожатия и улыбки я поумнел и не стал богаче и вернулся в Мэн. После удаления проволочной сетки больше не было дымовых звонков.

В Китае, штат Мэн, мы построили красивый коринфский облицованный камнем сквозной обогреватель с обогреваемыми скамейками и боковым выходом дымохода. Обогреватель работал исправно несколько лет и вот однажды мне позвонили хозяева, что он начал дымить. Более загадочным для них был тот факт, что они только что профессионально почистили дымоход и каналы подметальщиком. Я повернулся к своему ученику, мы почистили и положили наши инструменты. Я сказал ему, чтобы он пошел со мной, так как это окажется хорошим уроком, и что я могу сразу предсказать, в чем проблема будет. До работы ехали полчаса. Семья ужинала за своим столом. Я попросил их продолжать есть, пока я осматриваю систему. Вооружившись фонариком, мы увидели, что все каналы чисты, закопченные двери затянуты, а заслонки работают нормально. Далее мы спустились в подвал. Я вспомнил, что дымоход был направлен к внешней стене в пространстве, не столь высоком, как остальная часть подвала, и поэтому его было не так просто осмотреть. Я разместил чистую наружную дверь для дымохода на лицевой стороне дымохода по направлению к стене фундамента дома. Когда мы подошли к дальней стороне дымохода, где была дверь для уборки, я обнаружил (как я и подозревал) широко открытую дверь. После тщательной уборки подметальщик оставил дверь открытой, и без достаточной тяги в дымоходе, через обогреватель, а не через открытую чистую дверцу, обогреватель дымил. Я оставил дверь открытой и позвал семью. Один за другим они спустились по лестнице и прошли через нижнее пространство к дальней стороне дымохода, чтобы увидеть открытую дверь. Я осторожно закрыл дверь и объявил, что обогреватель починили, и мы отправились в путь. Еще одна дымная загадка была раскрыта.
Я рассказал Питеру историю об обогревателе, который мой ученик Джон Фишер (очень одаренный художник и ремесленник) построил из полевого камня вместе с владельцем-строителем в Нью-Гемпшире. Прежде чем приступить к работе, Джон подготовил прекрасный цветной карандашный рисунок обогревателя. Когда он был закончен, он был прекрасен и точно следовал эскизу предложения. Чтобы отпраздновать завершение строительства обогревателя, владельцы решили устроить вечеринку по случаю прогрева дома и обогревателя, на которую меня пригласили. Я пришел с людьми, облепившими каменку и сидящими на нагретой скамье, в топке которой весело горел огонь. Я уловил в воздухе дуновение дыма, которого, казалось, никто не заметил, и решил немного разобраться сам, чтобы не испортить настроение вечеринке. Я спустился в подвал, и там, где должна была быть чистая дверь в дымоход, не было ничего, кроме дыры. Хозяин обещал установить чистую наружную дверь, но забыл. Мы собрали немного розовой изоляции, чтобы сделать временную заглушку для отверстия. Запах дыма, конечно же, сразу же исчез, и вскоре после этого была добавлена ​​чистая дверь. Джон Фишер вместе со мной и другими спроектировал и построил много красивых каменных обогревателей. Он последовал за своим сердцем и молодой женщиной в Швецию, где научился говорить по-шведски, стал мастером по ремонту старинных изразцовых обогревателей и, в конце концов, зарекомендовал себя как мастер-проектировщик и строитель печей.
В Нью-Йорке я построил верхний выход (конструкция из пяти трубок: вверх по центру для одной, вниз по двум передним углам для двух и трех и вверх по задним углам для четырех и пяти, а затем вместе и вверху) на заказ изготовила полированный обогреватель из мыльного камня для пары из Мэриленда, которая собиралась переехать в свой новый дом в Нью-Йорке на семейной земле. Я обсудил проект по телефону и электронной почте и построил нагреватель, чтобы получить металлический дымоход, внесенный в список UL, даже не встречаясь с клиентами лично. Когда дом был закончен, владельцы пришли в дом на выходные, вооружившись моей инструкцией по эксплуатации и растопке, и решили зажечь обогреватель, в котором также была печь с верхней камерой, которую они намеревались часто использовать для пиццы, которую они любят. Однако перерыв в разжигании оказался безуспешным, и несколько попыток разжечь печь каждый раз давали дым, но не было хорошей тяги. Я сказал им, чтобы они были терпеливы, и что я с удовольствием заеду и найду проблему во время моего следующего проезда через Нью-Йорк по пути в Нью-Джерси в течение месяца. Спешки не было, так как отопительный сезон еще не начался, и я наконец-то познакомился со своими клиентами и их проблемным обогревателем. Я провел несколько минут на четвереньках, открывая все закопченные двери и заглядывая в каналы с фонариком в поисках проблем, но не нашел. Я проверил амортизаторы, они работали нормально или так казалось. При верхнем выходе дымохода не нужно было идти в подвал, чтобы посмотреть там дымоход, так как его не было. Я развел очень маленький костер из растопки и бумаги и зажег его, но мне повезло не больше, чем моим клиентам, и вскоре у нас через двери в комнату просочился дым. Подумав, я ломал голову минут пятнадцать, пока, наконец, не вспомнил о том, что нужно открыть дверцу духовки верхней камеры и там тайна тут же разрешилась. В качестве особого жеста для моих клиентов, любящих пиццу, я установил пару расщепленных огнеупорных кирпичей на небольшие прорези в полках в горловине духовки, чтобы у них был прочный пол печи и им не понадобился специальный камень для пиццы во время выпекания пиццы. Перед каждым горением расщепляющиеся кирпичи нужно было вынимать и класть сбоку от дымового отверстия во время горения, а после горения можно было аккуратно класть их на свои места, чтобы создать прочный пол с подогревом. В нашем руководстве по эксплуатации не было упоминания об этих двух трещинах пола печи из огнеупорного кирпича, потому что мы обычно этого не делаем, поэтому мои клиенты не пытались их переместить и не рассматривали их как источник проблемы. Однако как только мы их переместили, наши проблемы с запорами от дыма исчезли, и все заработало отлично. Еще больше улыбок и рукопожатий, и я отправился в Нью-Джерси.
Я вспомнил историю об обогревателе, который мы построили для владельца-строителя/художника и его жены в Южном Эгремонте, штат Массачусетс. Дом был медленно и тщательно построен вокруг великолепного деревянного каркаса. После нашего отъезда потребовалось еще два года, чтобы дом был достроен, и только тогда хозяин попытался зажечь обогреватель. Когда он это сделал, он начал дымить, поэтому он позвонил и попросил о помощи. Граница Массачусетса находится в шести часах езды от дома, и когда ни одно из моих обычных решений не дало ответа, я решил позвонить другу, Стиву Бушуэю, который жил недалеко от Южного Эгремонта и имел камеру для сканирования дымоходов в рамках своего бизнеса по трубочисту. . Стив взобрался на дымоход и опустил свою маленькую видеокамеру, и там, на месте горизонтально установленной заслонки гильотины, обнаружил идеальный тонкий слой раствора, указывающий на то, что мы каким-то образом построили дымоход и не смогли вынуть заслонку из ее рамы, пока мы построил дымоход. В то время я работал с другом, и всегда приятно сказать, что мой друг оставил заслонку внутри. Когда мы строим дымоходы, мы всегда вынимаем заслонку и монтируем раму заслонки как часть сложенной и гибкой системы дымохода, которая при каждом обжиге немного поднимается и опускается и не крепится к облицовочной кладке. Поднимаясь вверх, мы строим два фута каменной кладки и оставляем фанерную заглушку поверх последней плитки с ручкой, торчащей из верхней части заглушки. Мы соскребаем раствор с заглушки, а затем осторожно поднимаем ее вместе со всем оставшимся мусором, стряхиваем оставшиеся остатки раствора и опускаем следующий двухфутовый участок плиты дымохода с уже нанесенным на него огнеупорным раствором на дно устройства. Вокруг каждой плитки мы нарезаем двухдюймовые полоски минеральной ваты на четверть дюйма, складываем их вдвое и подворачиваем их вокруг только что уложенной плитки дымохода, чтобы не допустить попадания лишнего раствора, а также для стабилизации дымохода. В основание дымохода мы кладем песок или несколько незакрепленных пустых мешков из-под раствора, чтобы улавливать падающий раствор и не делать пробку из раствора на дне дымохода. В этом случае один из нас оставил демпферную пластину внутри, и любой падающий раствор попал на демпферную пластину и оставил тонкий слой раствора, покрывающий демпфер. После того, как заслонка была снята для розжига каменки, остался тонкий слой сухого раствора, и каменка не тянула. Стив решил проблему, как только нашел ее, бросив один или два кирпича в систему с верхней части дымохода, после чего все заработало нормально. Говорят, что в прежние времена каменщики часто оставляли кусок полированного стекла таким же образом запертым в дымоходе, который был бы невидим с зеркальным тестом на дне дымохода. Пока кладка не была оплачена, камин не тянул вообще, но как только оплата была завершена, каменщик мог бросить кирпич в дымоход, и все работало отлично.

Мои соседи, Ал и Пэтти Болдуин, недавно говорили с моим сыном Скоттом о превращении их каменной печи тридцати с лишним лет в кирпичную печь на дровах. Это был один из самых первых каменных нагревателей, которые я построил, и он задокументирован в одном из самоиздаваемых газетных бюллетеней Masonry Stove Guild Newsletters, которые мы разослали людям по всем штатам в конце 70-х годов, чтобы запустить каменный нагреватель. Мы построили нагреватель Baldwin в формате практической мастерской, и он включал в себя нагреватель без верхней камеры печи (который был изобретен много лет спустя в Финляндии Хейкки Хюйтиайненом), а также большую кухонную плиту, состоящую из металлических деталей из старинного лесного лагеря. плита. Мы построили фундамент с центральной перегородкой, и я помню, как работал с одной стороны, а другой человек занимался другой. Мы вышли из соответствующих отверстий, когда каждая сторона была закончена    , и установили форму для заливки бетонной перекрывающей плиты, укрепили и залили плиту. На следующий день я спросил, где моя вторая деревянная стремянка. Оказалось, что ученик, строивший другую секцию, оставил ее в яме, и она остается там по сей день. Ал пробил стену немного готовясь к переделке духовки и сказал что она до сих пор там в хорошем состоянии. Скотт и Эл разработали базовый проект для переоборудования печи, но мне поручили построить ее, а Ал сделал все демонстрационные и подготовительные работы вместе с молодым другом. Он также хотел изменить плиту на выпуск с нижней тягой, а не с изначально открытым выходом из трубы печи с верхним выходом. Когда он был вверх ногами внутри частично разобранной кухонной плиты, пытаясь создать базовый выходной дымоход под оригинальной топкой нагревателя, Ал наткнулся на что-то очень мягкое и пушистое и быстро отдернул руку. Объект не двигался, поэтому он снова осторожно потянулся и вытащил его. Это была большая птица, которая пробралась в один из каналов обогревателя. Он подумал, что это может быть пестрый дятел из-за его размера и характерного гребня. Мумифицированная птица была полностью черной с одной стороны, но с другой стороны виднелись белые и коричневые цвета красного дерева, а хохолок показался мне похожим на гребень крохаля. Я пошел домой с птицей в руке, посмотрел ее в своей книге о птицах и отметил, что у крохаля острый клюв и зазубренные зубы на клюве, как и у моего ручного экземпляра, и, конечно же, перепончатые лапы. На одной не обугленной ступне были видны остатки характерной перепонки. Это точно был крохаль, мертвый и высохший, на дне очень высокого дымохода, второго дымохода обогревателя ловушки для уток, который мы нашли.

Мы восстановили плиту с новым выходом из основания и заменили нагреватель печью для выпечки с уменьшенным по размеру сердцевиной Le Panyol, вырезанным по индивидуальному заказу, с четырнадцатидюймовым консольным выступом в комнату, построенным на железобетонной формованной плите из черного бетона, спроектированной и залитой Элом. . Все идет хорошо, и Ал приготовил свой День Благодарения в духовке. Несколько лет назад мой друг с острова Чебег в заливе Каско недалеко от Портленда, штат Мэн, попросил меня спроектировать и построить обогреватель в новом пассивном солнечном доме для него и его жены. Это была каменка из оштукатуренного кирпича, прозрачная печь с верхней камерой печи и большой отапливаемой скамейкой, деревянным ящиком и металлическим переходом дымохода в одну сторону. Это всегда работало хорошо. После этого перехода к проектированию экологически чистых зданий с использованием пассивной солнечной энергии Боб стал полностью привержен строительству новых экологически чистых домов и в конце концов нашел для меня еще один проект обогревателя всего в двух участках от своего собственного дома. Прошлой весной мы с Райаном Нейдхолдом построили обогреватель в скромном, хорошо спланированном, очень тесном доме для недавно вышедшей на пенсию пары, которая немного помогала нам своими руками во время некоторых проектов. Мы были очень рады найти на местном пляже красную скалу, которая была почти идеальной картой очертания острова, поэтому мы установили ее как маленькую скульптуру перед их дымоходом. Дом не был достроен несколько месяцев после нашего отъезда, и поздней осенью хозяева решили попробовать прожечь обогреватель. В то время я был в дороге и начал получать звонки и электронные письма от Боба, в которых указывалось, что из-за обогревателя возникли проблемы с дымом. В доме была сложная система воздухообмена, но рядом с обогревателем не было прямого внешнего подпиточного воздуха, поэтому мы задались вопросом, может ли быть проблема в этом. И Боб, и владельцы были уверены, что обогреватель не виноват, но загадка осталась, а проблема курения усугубилась и стала довольно серьезной. Наконец, после очень заинтересованного общения я получил сообщение, что проблема решена. Комбинация из сырого дерева и искрогасителя на верхней части дымохода, как и ткань для скобяных изделий в Нью-Гэмпшире, была полностью забита сажей и летучей золой. (Ни в коем случае нельзя топить дровяную печь мокрыми дровами.) После снятия искрогасителя и замены сырых дров на сухие проблема дыма исчезла.

Как бы то ни было, после первого обеспокоенного звонка Питера я продолжил работу над проектом большого обогревателя с Райаном и Питером Скоувами в Питтсфилде, штат Массачусетс. После нескольких дней прослушивания моих рассказов о прокопченных обогревателях Питер Мур снова позвонил, на этот раз с очень бодрым, облегченным тоном в голосе. Я сначала спросил его, как он себя чувствует, вместо того, чтобы спросить его о проблеме, он ответил, что был в восторге. Вооружившись моими многочисленными рассказами, он снова вернулся к обогревателю своей дочери с новым мужеством, решимостью и очень мощной лампой. Когда он добрался до основания дымохода, он увидел свет в верхней части дымохода, но только через маленькую щель для угарного газа в заслонке, которую мы, производители обогревателей, включаем. Остальная часть отверстия оказалась закрытой. С некоторым волнением Питер взобрался на вершину дымохода и посветил мощным светом вниз, и действительно, там был красноречивый слой тонкого раствора, который образовался над заслонкой, которую по ошибке оставили на месте, пока нагреватель работал. в процессе постройки. Питер знал, что делать. Он спустился, снял заслонку и снова поднялся по дымоходу с двумя кирпичами; вуаля! Он снова стал уверенным строителем обогревателей и отцом. Тяга восстановилась и дым пропал. Смок, или Мистер Смоук, как мы любим его называть, не хочет или не любит застревать. Он хочет встать и уйти. Он входит в жилое пространство только тогда, когда его либо засасывает в комнату, либо он не может найти выход. Дайте ему сквозняк и проход, и он найдет путь наверх и наружу.
Нагреватель, который мы только что закончили в Питтсфилде, представляет собой еще один агрегат с верхним выходом и двойной тягой вниз. Он был построен внутри существующей оболочки камина. Чтобы создать выход к дымоходу, мы поднялись по центру и развернули потолок духовки так, чтобы второе дымовое отверстие в верхней части духовки выходило сзади. Затем дым спускается в общей сложности по четырем каналам (по два с каждой стороны), а затем скользит под горизонтальными перегородками, состоящими из двойного слоя печных полок, и полностью выходит вперед в нижние передние углы передней скамьи с подогревом. Затем он направляется с каждой стороны к центру скамьи, поднимается на второй слой вокруг другого набора перегородок, а затем снова входит в нагреватель в передних углах, поднимаясь по двум каналам с каждой стороны (всего получается девять каналов, не считая четырех полочных каналов) и доходит до верха нагревателя, где каналы сходятся над сводом печи и отделяются от задних каналов перепускной заслонкой и залитой нами вертикальной перегородкой из литого огнеупора. В доме есть высокий дымоход, а дом стоит на небольшом холме.
