Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?

Сборка «по дыму»

По этой схеме каждая последующая секция трубы одевается сверху на нижнюю. При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.

Сборка «по конденсату»

Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.
По соотношению цены и качества лучшими считаются печи камины Kratki, Romotop и Plamen.

Как установить трубы и собрать дымоход

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.



Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова – 30%.

Когда правильно собрать дымоход “по конденсату”, а когда “по дыму”?

В основном влага скапливается в местах сочленений дымоходной трубы.

Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки “по дыму” используется все реже и реже.

Особенно важно правильно сделать сборку “по конденсату” для:

• Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
• Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
• Любых топок с тлеющим горением.

Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

виды дымоходных конструкций для дровяной печи и особенности их монтажа с видео

Для выведения продуктов сгорания топлива, обеспечения в бане долговременного сохранения тепла и пожарной безопасности необходим правильно устроенный дымоход. Поэтому перед его установкой необходимо узнать главные параметры дымохода и изучить все тонкости монтажа.

• Виды дымоходов для дровяной печи
  • Внутренние конструкции
  • Внешние дымоходы
• Материалы для изготовления
  • Кирпичные сооружения
  • Банный дымоход из металла
• Самый простой вариант монтажа дымохода
• Устройство и монтаж сэндвич-дымохода для дровяной печи
  • Установка сэндвич-дымохода
• Монтаж наружного дымохода

Виды дымоходов для дровяной печи

Печные банные дымоходы различаются по нескольким критериям. По способу установки они разделяются на внутренние и внешние.

Внутренние конструкции

Одним из преимуществ такой системы является ее максимально вертикальное расположение, что способствует хорошей тяге. Внутренний дымоход обеспечивает обогрев в парилке и значительно снижает время ее прогревания. При установке такой конструкции значительно снижаются расходы дровяного топлива.

К недостаткам внутренней системы для печи относится:

1. Трудоемкость в монтаже. Для установки конструкции понадобится пробивать потолок и крышу, что снижает качество герметизации трубы.
2. Пожароопасность. При монтаже трубы для бани придется изолировать проход в перекрытии специальными жаростойкими материалами.
3. Сложность в уходе и ремонте.
4. Высокая опасность задымления помещения бани. При негативном воздействии на конструкцию и появлении на ней трещин дым начнет поступать внутрь помещения.

Но, несмотря на перечисленные минусы, отдаваемое установленным внутри дымоходом тепло для бани гораздо важнее.

Внешние дымоходы

Такие конструкции являются американской идеей. Они

пользуются большой популярностью за счет того, что находящаяся на улице дымоходная система значительно снижает риск возникновения пожара. При монтаже внешней системы труба соединяется с дровяной печью и через стену выходит наружу. На внешних поверхностях бани она крепится с помощью специальных кронштейнов.

Минусами таких конструкций являются:

1. Дымоход не будет обогревать парилку, что значительно повысит расход дровяного топлива.
2. Расположенную на улице трубу нужно тщательно утеплять, в противном случае быстро остывающий отработанный газ не будет успевать выходить наружу. В этом случае дымоходную систему нужно будет часто чистить.

Существуют комбинированные дымоходы, которые представляют собой установленную на дровяной печи металлическую трубу. Конструкция выводится во встроенную в поверхность кирпичную кладку и поднимается на необходимую высоту.

Материалы для изготовления

Самыми популярными материалами для дымохода дровяной печи в бане являются кирпичи и металл.

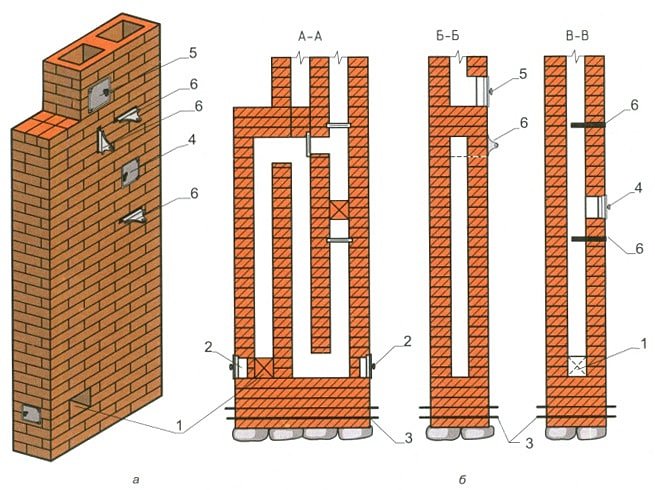

Кирпичные сооружения

Это самый распространенный и в то же время трудоемкий вариант исполнения дымохода для печи в бане. Сооружение получается прочным, долговечным и обладает высокими теплоизоляционными свойствами. Баня с кирпичным дымоходом наиболее всего защищена от возникновения пожаров. Единственным минусом кирпичной системы является ее шероховатая внутренняя поверхность, за счет чего возникает необходимость в ее частой чистке.

Банный дымоход из металла

Металлическую конструкцию проще установить на дровяную печь и вывести ее из помещения. Минусом труб из металла является необходимость создания качественной теплоизоляции и образование на внутренних стенках конденсата.

При устройстве металлического дымохода следует учитывать следующие нюансы выбора материала:

1. Сечение труб выбирается с учетом мощности дровяной печи. Для бани обычно выбирается изделие с внутренним диаметром в 15–20 см. Труба с маленьким диаметром не будет в состоянии создать для отвода дыма тягу, а большое сечение не будет задерживать в печи тепло.
2. Чтобы конструкция прослужила длительное время, металлическая труба должна иметь толщину не менее 1 мм.
3. Высота общей системы из металла зависит от расположения трубы на крыше.
   Расположенный в середине ската дымоход необходимо поднять примерно на полтора метра над уровнем конька. В любом случае общая высота конструкции не должна быть менее пяти метров. От этого параметра зависит качество тяги.
4. Устройство гидроизоляции производится с помощью специального резинового уплотнителя, который надевается на трубу, и клея герметика.
5. При монтаже банного дымоходной конструкции понадобятся два металлических листа. В них вырезаются отверстия по диаметру равными диаметру трубы. Листы будут закрепляться на полу чердака и потолке бани.
6. При устройстве дымохода необходимо воспользоваться жаростойким материалом. Он монтируется вокруг трубы на чердачном перекрытии и защищает легко воспламеняющиеся материалы от возгорания.
7. При установлении в конструкцию бака для воды, емкость приваривается к дымоходной трубе и работает по «самоварной» системе.

Самый простой вариант монтажа дымохода

С помощью трубы из нержавейки можно изготовить и установить

самую простую и дешевую дымоходную конструкцию для бани. Кроме труб, понадобится подготовить следующие элементы:

• тройник на 16 см с заглушкой – 1;
• колено из нержавейки 16х10 см – 3;
• колено из оцинковки 16х120 см – 2;
• колено из оцинковки 20х120 см – 1;
• грибок на 20 см – 1.

В плите сверлится отверстие с диаметром в 16 см, трубы скрепляются при помощи саморезов. Выходящая через крышу часть трубы в 16 см обматывается базальтовой ватой и асбестовым шнуром. На нее на 20 см насаживается верхняя труба, которую нужно хорошо закрепить и обработать битумной мастикой. Чтобы в дымоход не попадали осадки, на верхний зазор между трубами наматывается асбестовый шнур.

Это самое простое устройство дымохода в бане. Осуществить его можно легко своими руками.

Устройство и монтаж сэндвич-дымохода для дровяной печи

Изготовленная по новым технологиям

дымоходная система имеет многослойную конструкцию. Ее тело состоит из двух труб разного диаметра, которые вставлены друг в друга. Между ними размещается теплоизоляционная прокладка в виде базальтового волокна или минеральной ваты. Эти материалы устойчивы к открытому пламени, высоким температурам и невосприимчивы к химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

К составляющим сэндвич-дымохода относятся колена, тройники, элементы прохождения кровли, сборник конденсата, стеновой хомут, опорная консоль, устье, ревизионный тройник с дверцей. При выборе этих материалов необходимо учитывать особенности устройства дымохода в бане.

Установка сэндвич-дымохода

Обеспечить безопасность прохождения конструкции сквозь поверхности можно только при соблюдении всех правил и особенностей ее монтажа.

Этапы работ по установке сэндвич-трубы:

1. Для выхода дымоходной системы в потолке и крыше необходимо проделать отверстия равные диаметру трубы полюс десять сантиметров.
2. Изоляция металлического изделия производится с помощью стекловаты или минеральной ваты. Выбранным материалом аккуратно закрывается место входа дымохода в потолок.
3. Если между полом чердака и крышей расстояние более полутора метров, то на чердачном этаже необходимо установить разгрузочный узел. Он состоит из установочных элементов и металлических уголков, которые крепятся к ногам стропильной системы. Разгрузочный узел воспринимает на себя нагрузки выходящей из потолка трубы и будет препятствовать боковым колебаниям.
4. На выходной патрубок дровяной печи устанавливается стартовый сэндвич. Необходимо проследить, чтобы внутренняя труба на выходе печи входила в патрубок, а не располагалась сверху него.
5. Вставленные друг в друга отрезки труб, места изгибов и переходов дополнительно фиксируются хомутами.
6. Для придания конструкции устойчивости и закрытия выходного отверстия в потолке в месте прохода трубы сквозь поверхность устанавливается потолочная разделка. К ней приваривается проходник в виде трубы немного большего диаметра, чем диаметр сэндвич-трубы. Под потолочную разделку подкладывается минеральная вата, и конструкция плотно притягивается к потолку гвоздями или саморезами.
7. В кровельном покрытии и обрешетке делаются отверстия для выхода дымохода, которые герметизируют с помощью проходника крыши. Места стыков промазываются специальным герметиком.
8. Выход трубы должен быть на полметра выше уровня покрытия крыши. В верхней части сэндвич-дымохода устанавливается грибок.

После окончания сборки с труб снимется защитная пленка, и герметизируют все зазоры и швы. Для этого используется специальный жаропрочный герметик.

Монтаж наружного дымохода

Наиболее оптимальным вариантом для дымоходной конструкции является нержавеющая труба. При установке наружной системы главным условием должно быть отсутствие горизонтальных переходов. В противном случае в дымоходе будет скапливаться конденсат и большое количество сажи. В результате нормальной тяги не будет.

Основные требования к монтажу наружного дымохода для бани:

1. Необходимо исключить контакт газовых магистралей и электропроводки с участками конструкции.
2. К стенам дома трубы крепятся с помощью специальных кронштейнов, между которыми расстояние не должно превышать одного – полутора метров. Другие конструкционные элементы крепятся дополнительно.
3. Каждый стык между трубами зажимается хомутом и обрабатывается специальным герметиком. Это обеспечит системе лучшую герметизацию.
4. Для удобной чистки конструкции необходимо предусмотреть съемные части или ревизионное окно.

Монтаж наружного дымохода начинается снизу конструкции. Каждая последующая секция трубы вставляется внутрь предыдущей.

Этапы работ по установке металлического дымохода снаружи бани:

1. Нижняя часть трубы подсоединяется к патрубку печи в бане и обрабатывается герметиком. Сверху надевается хомут. Подключать дымоход к патрубку необходимо с помощи тройника, трубы или колена. Все зависит от конструкции.
2. На высоте в полуметре от печи в стене проделывается отверстие, через которое с помощью проходного патрубка осуществляется проход дымохода.
3. На конце выведенной наружу горизонтальной трубы устанавливается тройник, оборудованный крепежом для вертикальной части дымохода. Нижний вывод блокируется заглушкой, которая при необходимости почистить дымоход будет сниматься.
4. К стенам трубы крепятся с помощью специальных кронштейнов. Если основная труба тяжелая, то на опору устанавливается колено.
5. Вся конструкция дымохода поднимается вверх и крепится к стене. Устанавливать ее рекомендуется в уже собранном виде. Это облегчит работу на высоте.

Закрепив конструкцию к стене, необходимо позаботиться о герметизации стыков. Вертикальную трубу нужно обязательно утеплить, и чтобы избежать конденсата, сделать изоляцию.

Поскольку дымоход является конструкцией, от которой напрямую зависит сохранность строения и здоровье людей, ошибок и упущений в процессе его установки быть не должно. Перед монтажом дымохода необходимо обязательно подробно изучить его устройство и видео инструкцию.

Кирпичная печь Высота дымохода: что выбрать

Оставить комментарий / К Джули / 11 сентября 2018 г. 7 августа 2020 г.

№

Многие клиенты спрашивают о правильной высоте дымохода кирпичной печи. Продукция Round Grove поддерживает номинальную высоту 108 дюймов или ниже для доставки по всей стране без разрешения на негабаритную загрузку, но на большинстве объектов требуется расширение дымохода выше 108 дюймов для создания надлежащего воздушного потока.

Я рекомендую пройтись по сайту вместе с домовладельцем и рассказать вашему клиенту о проблемах, влияющих на воздушный поток и тягу дымохода. Первое, что я отношу к клиентам, это то, что каждая топка будет дымить, пока не нагреется дымоход. Справедливо ожидать, что на наружной отделке над топкой после первого возгорания появятся отложения креозота. Я рекомендую следовать рекомендациям производителей отделочных материалов, чтобы избавиться от любых отложений креозота.

Далее, я рекомендую сделать дымоход не менее чем на 24 дюйма выше, чем любая другая конструкция в радиусе 10 футов. Это руководство остается довольно последовательным с 1978 года, хотя в некоторых муниципалитетах действуют более строгие строительные нормы и правила.

Во-вторых, я ищу препятствия для потока воздуха, такие как высокие заборы или живые изгороди, близлежащие постройки (особенно двухэтажные дома) и кроны деревьев, для которых может потребоваться более высокий выход дымохода.

Причина, по которой дым (или другой дымовой газ) поднимается по дымоходу, заключается в вакууме в дымоходе. Воздух течет от высокого давления к низкому давлению. Давление воздуха над дымоходом должно быть ниже, чем давление воздуха внутри топки кирпичной печи. Таким образом, эффект тяги возникает из-за того, что воздух внутри дымохода поднимается вверх по дымоходу (восходящий поток). Если давление воздуха над дымоходом выше, чем давление воздуха в топке, то давление вниз (нисходящая тяга) заставит дым выходить из передней части камина.

Есть некоторые конструктивные особенности, которые способствуют повышению давления: давление в верхней части дымохода должно быть ниже, чем в топке. Технические заметки Brick Association 19 по проектированию жилых каминов, январь 1993 г., являются отличным справочным ресурсом.

Во-первых, как правило, размер дымохода должен составлять не менее 10% от размера проема топки. Чем больше отверстие топки, тем выше вероятность прижимного давления. Round Grove использует глиняную облицовку дымохода размером 12 x 12 дюймов, которая соответствует критериям для топок размером до 48 x 24 дюйма.

Во-вторых, держите отверстия дымохода и топки как можно дальше друг от друга, чтобы оставить место для зон с разным давлением воздуха. Для горения огня требуется много воздуха, поэтому, когда воздух устремляется в топку, чтобы разжечь огонь, он не должен отводить воздух от дымохода. Чем выше дымоход, тем лучше тяга.

В одном случае высокий обрыв за собственностью клиента создал значительный нисходящий поток, который выталкивал дым обратно в дымоход и из передней части топки. Мы подняли дымоход на восемь футов над крышей, однако дым, выходящий из дымохода, сразу же спускался на уровень земли, даже с более высоким дымоходом. В конечном счете, заказчику пришлось установить вентилятор на дымоходе, чтобы преодолеть ограничения, представленные его сайтом.

Итак, как дизайнеры и подрядчики могут предвидеть или распознать потенциал сайта для проблем с отрисовкой?

• располагайте камин как можно дальше от двухэтажных домов, заборов, живых изгородей или крон деревьев
• как минимум удлинить дымоход как минимум на 24 дюйма над любой конструкцией, которая находится в пределах 10 футов от отверстия дымохода
• рассмотреть вставку газового полена как альтернативу сжиганию дров
• рассмотрим устройство для создания тяги в верхней части дымохода – вентилятор, встроенный в крышку дымохода, для работы которого требуется напряжение 110 вольт

Прежде чем заказывать камин, рассмотрите размер расширения, используя эти рекомендации. На большинстве сайтов требуется удлинение дымохода для создания надлежащего воздушного потока. Round Grove может построить расширение дымохода любого размера, необходимого для решения большинства проблем, влияющих на тягу дымохода.

Хотите больше советов и вдохновения для кирпичной печи? Посетите Brick Oven Lifestyle!

Дымоход с крышкой | нержавеющая сталь | Аутентичные печи для пиццы

Дымоход с крышкой | нержавеющая сталь | Аутентичные печи для пиццы – Мебель для патио и пиццы на открытом воздухе – | / Сэкономьте до %Сохраните %Сэкономьте, чтобы сохранить РаспродажаРаспроданоВ наличии

Дымоход из нержавеющей стали с крышкой

Этот дымоход из нержавеющей стали включает в себя трубу и заглушку. Этот дымоход изготовлен на заказ диаметром 5,5 дюймов, чтобы соответствовать всем кирпичным печам для пиццы с дровяным огнем от Authentic Pizza Ovens (Brazza, Pizzaioli, Lisboa и Famosi). с колпаками направляют дым вверх и в сторону от вас и зоны приготовления пищи. В качестве бонуса колпак дымохода защищает вашу духовку от росы и дождевой воды. А красивый дымоход создает действительно классный фокус для вашей кирпичной печи.

Несколько дымоходов можно соединить вместе, чтобы получился более длинный дымоход.

Характеристики дымохода

• Материал: нержавеющая сталь (может быть окрашена термостойкой краской)
• Одностенный дымоход с крышкой
• Тип продукта: Дымоход для португальских кирпичных печей
• Использование в помещении или на улице: оба
• Термостойкий: Да
• Размеры 39,4 дюйма в длину и 5,5 дюйма в ширину

Закажите дымоход для своей кирпичной печи Authentic Pizza Oven уже сегодня!

Владелец дома и бизнеса.

Обслуживание клиентов онлайн было превосходным. Окрашивание стальной трубы и колпачка – это то, что доктор прописал.

Вставьте трубу в отверстие, установите, как указано, несколько прокладок для центрирования трубы в отверстии.

Нанесено большое количество высокотемпературного раствора вокруг трубы, оставлено на несколько дней, чтобы раствор полностью высох.
До свидания.
Спасибо.

5-дюймовая печь для пиццы, дымоход и крышка из нержавеющей стали

Представитель службы поддержки был превосходен и убедился, что то, что я заказывал, было действительно тем, что мне было нужно для моего проекта. Сейчас полностью установлен дымоход и колпак отлично смотрятся. Единственным преимуществом было то, что этот продукт был чрезвычайно острым по всем краям. Будьте осторожны при работе, даже в кожаных перчатках.

Очень услужливый и дружелюбный персонал в Patio & Pizza. Мы очень довольны нашей покупкой. Они быстро исправили недостающий элемент в нашем заказе.

Правила игры

Великолепная нержавеющая сталь, крышка позволяет воздуху выходить без доступа официанта

Простота установки и качественная дымовая труба

Быстрая доставка и легкое надевание на нашу печь для пиццы без суеты, без суеты. Все из нержавейки, так что проблем с ржавчиной нет. Отличная цена, и установка заняла около 20 секунд. Наденьте колпак дымохода, а затем наденьте дымоход на духовку. Сделанный!

ДЫМОХОД И КОЛПАЧОК SS

ДЫМОХОД И КОЛПАЧОК РАБОТАЛИ ОТЛИЧНО. ДАВНО НЕ МОГУ НАЙТИ ПОДХОДЯЩИЙ РАЗМЕР. ЭТО ТАКЖЕ ПОМОГЛО ВСЕМ РАБОТАМ ПЕЧИ.

Отличное обслуживание клиентов

Патио и Пицца, по моему опыту, обеспечили превосходное обслуживание клиентов. Я заказал дымоход для своей печи для пиццы и на следующий день получил электронное письмо от Пэм, подтверждающее, что мне известно, что диаметр дымохода составляет всего 5,5 дюйма, а не стандартный размер США 6 дюймов. Пэм беспокоилась, что я потребую дополнительную плату за доставку, если мне придется вернуть дымоход. Такая услуга встречается редко и очень ценится!

Майк

12

ВОПРОСЫ И ОТВЕТЫ

Задайте вопрос

• Какая толщина стенки и какой тип нержавеющей стали?

  Отличный вопрос! Стенки дымохода толщиной 0,5 мм изготовлены из нержавеющей стали 306. Если вам нужен более длинный дымоход, вы можете соединить любое количество сегментов дымохода, так как концы являются наружными/внутренними и подходят друг к другу.

• Дымоходная труба из нержавеющей стали меняет цвет из-за жары? Сохраняет ли двойная облицовка дымохода и крышки больше тепла в духовке?

  Эти трубы дымохода из нержавеющей стали не окрашиваются в результате нагревания, однако после приготовления пищи может скапливаться сажа, которую, если ее оставить, может быть трудно удалить, и этот тип наростов также может быть пожароопасным. . Самый простой способ избежать этого — чистить дымоход и духовку после каждого использования, после того как духовка остынет. Для дымохода сажу можно удалить щеткой. Мы не рекомендуем использовать какие-либо сильнодействующие химикаты, такие как чистящее средство для духовок, для чистки этих духовок, так как это может повредить поверхность.

  Дымоходы с заглушками — отличное приобретение, потому что они не только направляют и дымят вверх и от вас, вашей зоны приготовления пищи и пищи, которую вы готовите, но и потому, что они также помогают предотвратить попадание росы и дождевой воды в вашу духовку и, наконец, предотвратить появление пятен вокруг горловины печи, где выходит дым, если нет дымохода. Крышка дымохода также предотвратит выход тлеющих углей из печи.

  Разница между одностенной дымоходной трубой и двустенной дымоходной трубой не столько в том, что она удерживает больше тепла в печи, а в том, что двухслойная труба содержит слой изоляции между обоими металлическими слоями . Основным преимуществом этого является то, что внешняя сторона дымохода с двойными стенками будет менее горячей, поэтому дымоходы с двойными стенками используются, а не с одинарными стенками, когда печь устанавливается внутри или рядом с любыми горючими поверхностями (например, стенами или полами). ). Если бы в этих случаях использовался дымоход с одной стенкой, возникла бы значительная опасность возгорания. Я надеюсь, что это поможет ответить на ваши вопросы!

• При сборке защитного кожуха для духовки. На каком расстоянии от трубы дымохода из нержавеющей стали должны быть ваши дрова

  Все печи имеют разные зазоры, но вот хороший справочник по передовому опыту: https://www.
