Как выложить печь из кирпича: чертежи, схема, пошаговая инструкция укладки + фото

Содержание

чертежи, схема, пошаговая инструкция укладки + фото

Несмотря на то, что современными производителями предлагается большой выбор различных металлических печей и котлов, простая печка из кирпича не теряет своей популярности. При обустройстве загородного дома, квартиры или дачи без отопления не обойтись. Пользуясь советами и рекомендациями опытных мастеров, можно соорудить печь своими руками.

Такая современная кирпичная печь в доме подарит тепло в зимнюю стужу

Виды печей и выбор места

Все кирпичные печи принадлежат к одному из трех типов: варочные, отопительные и варочно-отопительные. Приняв решение поставить подобную конструкцию в доме или в бане, стоит определиться с ее назначением. Варочные обычно небольшого размера, имеют чугунную поверхность и предназначены для приготовления еды. В основном используются в маленьких домах и на даче.

Отопительно-варочный тип печей предусматривает большое число вариантов. Кроме плиты, в них можно встроить бачок для нагрева воды, духовку, ниши-печурки для сушки вещей и даже лежанку. Отопительные печи занимают довольно мало места и используются только для обогрева помещения. Выбрав назначение конструкции, необходимо подумать, какая модель подойдет для самостоятельного строительства.

Очень удобно и экономно, когда печь имеет варочную поверхность

Самые популярные из них следующие:

  1. Голландские печи, которые занимают мало места и неплохо греют. Топливо сжигается в них медленно, на уровне тления, поэтому особо качественный и дорогой кирпич здесь не нужен.
  2. Шведские дровяные также не требуют много места, но более взыскательны к качеству материала и не очень просты в изготовлении. Они хорошо обогревают жилище, на плитах можно готовить пищу, сушить овощи и фрукты или одежду в нишах-печурках, а в духовке, которая располагается рядом с топкой, можно печь пироги и различные вкусности.
  3. Русские печи используются все реже, преимущественно в деревне, потому что очень громоздки и сложны в эксплуатации, хотя тепла помещению отдают много. Более того, сложить ее новичку очень трудно, справится только профессионал.
  4. Колпаковые печи Кузнецова с КПД до 90%. Максимальная теплоотдача и полное сжигание топлива происходит за счет особого устройства. Отличительной чертой является их чистый выхлоп, поэтому снижаются затраты по уходу.

После выбора модели необходимо определить место, где она будет находиться. Не стоит заниматься строительством около внешней стены, так как тепло будет уходить на улицу. Размещение печи должно быть рациональным: чтобы плита выходила на кухню, а стороны отдавали тепло жилой зоне.

Не стоит забывать о том, что даже самая теплоемкая печка не спасет от холода, если дом плохо утеплен. В этом случае потребуется дополнительное топливо и финансовые расходы. Также очень важно подобрать для печного сооружения правильную форму. Если в обогреве нуждаются две комнаты, стоит остановиться на узкой и длинной печи, которая может быть встроена в стену между ними.

Подробнее о печи с вентиляцией:

Материалы для работы

В зависимости от сооружаемой конструкции требуется различное количество и качество материала.

Прежде всего, необходим кирпич разного качества:

  1. Красный строительный. Самые нижние ряды, подтопочная часть выкладываются именно им, а также часть дымохода с низкой температурой.
  2. Красный огнеупорный М 150. Необходим для сооружения топочной (жаровой) поверхности.
  3. Шамотный кирпич может выдержать температуру до 1600 градусов. Им делается кладка внутри топки. Этот материал, сочетая в себе высокую теплоемкость и столь же высокую теплопроводность, является самым эффективным в печном производстве.
Залогом хорошего результата станет качественный материал

Но полностью выкладывать им печь нельзя, так как она будет быстро нагреваться и также моментально остывать. По этой причине верхний слой должен быть выложен обыкновенным печным кирпичом.

Эти два вида очень похожи, и внешне их отличить трудно. Одно из отличий шамотного — в нем нет пор и никаких посторонних частиц. При ударе металлическим предметом издается четкий звон, а при падении он раскалывается на большие куски. Кирпич низкого качества при простукивании издает глухой звук, а при падении крошится в песок.

При строительстве отопительных сооружений применяют разные виды раствора:

  • цементно-песчаный;
  • глиняный.

Цементно-песчаный используется при кладке частей из обыкновенного печного кирпича. Применяется в тех случаях, когда печь не собираются топить регулярно, так как обычный раствор при недостаточном прогреве раскисает. Для глиняного нужен горный песок, в котором нет никаких органических соединений.

В этом видео вы узнаете как выбрать кирпич для печи и камина:

Необходимые инструменты

Чтобы построить домашнюю печку из кирпича своими руками, нужны смекалка и опыт, схема печи и инструкция. Важен и инструмент, который при этом используется.

Для практичной кладки понадобятся следующие приспособления:

  • печной молоток;
  • молоток-кирочка;
  • кельма;
  • расшивки, лопата и уровни;
  • угольник, шнур, правило;
  • метр и рулетка.
Необходимые инструменты для кладки печи из кирпича

Печной молоток необходим для раскалывания и тески кирпичей, а также для уничтожения выплывшего из швов раствора. От него внешне отличается молоток-кирочка. Он больше по размеру и гораздо тяжелее, применяется для тех же работ, но им очень легко пробивать отверстия. Печники советуют выбирать кирку с деревянной ручкой, ею удобнее пользоваться.

Чтобы зачерпнуть, уложить и распределить раствор на кирпичи, применяется кельма. Часто после нее приходится распределять раствор руками, так как, к примеру, внутренние каналы с ее помощью недостать. С использованием другого инструмента — расшивки — неаккуратным швам придается декоративный вид. Растворная лопата — это обычная совковая, только шире и с короткой ручкой. Она нужна для перемешивания раствора и его распределения по кладке.

При помощи уровня проверяются ряды кладки и точность при установке рамок приборов. Данный инструмент представляет собой корпус из пластика или алюминия до 120 см длиной, в середине которого находится капсула с рисками и воздушным пузырьком. Особо тонкая работа проверяется водяным уровнем, который является более точным и легким в использовании.

Для определения прямых углов нельзя обойтись без угольника, с помощью которого проводится проверка правильности кладки углов фундамента и печки. Шнуром-причалкой обеспечивается прямолинейность горизонтальных рядов и одинаковая толщина швов. Метром и рулеткой измеряется расстояние.

Как сделать печь своими руками:

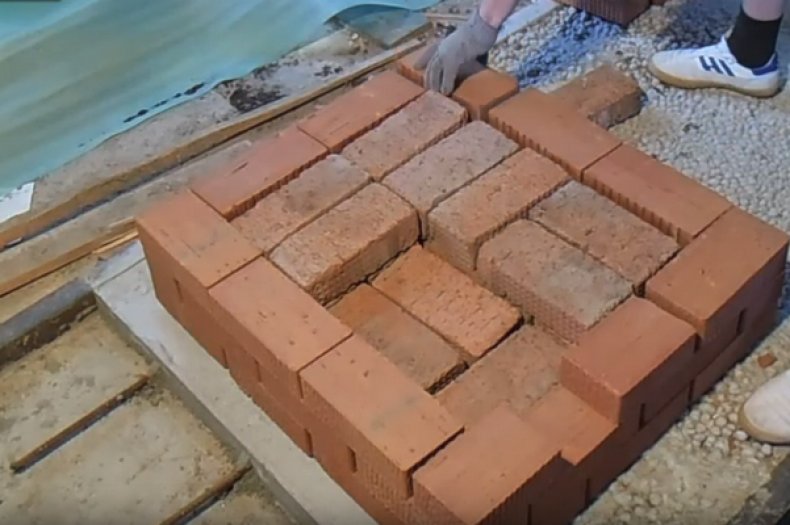

Кладка пошагово своими руками

Построить печь своими руками можно, если соблюдать правила и очередность работ, которые должны быть расписаны в пошаговой инструкции и в чертеже к печи. Начинается все с рытья котлована. Дно его разравнивается, закладывается фундамент, который можно выполнить из кирпича, бутового камня или бетона. При сухом грунте кладку можно вести с помощью известкового раствора, а если в почве много влаги, то необходимо использовать цемент.

Необходимо соблюдать алгоритм работы при кладке кирпича

Первый ряд выполняется из щебня или камня, плотно утрамбовывается и заливается раствором. Затем правильными рядами укладываются кирпичи с перевязкой швов.

Сверху кладется гидроизоляция, которая состоит из нескольких слоев:

  • 2-3 слоя рубероида;
  • лист картона из базальта или асбеста;
  • кровельное железо;
  • картон или войлок, пропитанный раствором для кладки.

Работу по установке печи начинают тогда, когда верхний слой присохнет к железу. Вначале перед печью сооружается покрытие из несгораемых материалов. Обычно это лист железа или асбеста, один край которого прижимает первый ряд кирпичей, остальные прибиваются к полу.

Сооружение фундамента не должно перевязываться с кладкой стены, иначе он потеряет форму и перекосится. Кирпичи, необходимые для работы, должны быть одинакового размера и хорошо обожженными. Толщину стены выбирают в соответствии с конструкцией и назначением печи.

Качество печи будет зависеть от выбранного материала

Чтобы подогнать кирпич под нужный размер, его необходимо положить на ладонь, сделать насечки со всех сторон, затем одним резким ударом разбить на части. После того как кирпичи подобраны и подогнаны, их укладывают на раствор, слой которого должен быть не больше 5 мм. Каждый выложенный ряд проверяется уровнем, шнуром и угольником. Стальные полосы, которые нужны для перекрытия каналов внутри печи, кладутся свободно, без раствора, чтобы при нагревании металла общая кладка не разрушилась.

При сооружении дымохода кирпич кладется особенно аккуратно, постоянно швабруется влажной тряпкой, чтобы стенки были гладкими и ровными.

Размеры проемов и газоходов обычно длиннее кирпича, поэтому их перекрывают сверху каждого ряда напуском. Над топкой делаются сажечистки. Своды и арки делают с перевязкой соседних рядов толщиной в половину кирпича для ликвидации сквозных швов.

Пошаговая инструкция кладки печи:

пошаговое руководство, порядовка, схемы и чертежи


Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат - камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

  • Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
  • Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
  • Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

  • Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
  • Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
  • Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка - типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

Как правильно сложить печку из кирпича самостоятельно

Во многих населённых пунктах профессиональных печников практически не осталось, поэтому многие домашние мастера часто ищут информацию о том, как сложить печь самому. В общем, эта работа не представляет собой большой сложности, но соблюдение правил и неукоснительное выполнение пропорций, указанных в чертеже, являются обязательными. Если следовать рекомендациям, изложенным далее можно без посторонней помощи изготовить работоспособный отопительный прибор этого типа.

Содержание статьи:

Виды

Существует несколько разновидностей печей, поэтому необходимо заранее выбрать тип отопительного прибора, который будет полностью соответствовать предполагаемым характеристикам.

Отопительно-варочная

Отопительно-варочные печи является наиболее востребованными в сельской местности. Такая установка работает на твёрдом топливе и выполняет одновременно функцию теплогенератора и варочной плиты. Модификаций этого варианта печи существует достаточно большое количество, что может вызвать некоторые затруднения у новичка.

На подготовительном этапе строительства отопительно-варочной плиты следует определить максимальный размер, который будет занимать кирпичное изделие. Только таким образом можно будет определиться с количеством конфорок, а также возможностью установки духовки.

Обратите внимание! Если без отопительной полости для выпекания или высушивания продуктов не обойтись, то для экономии пространства можно выложить печь голландку.

Варочная

Если сложить печку необходимо только для приготовления пищи, то следует отдать предпочтение моделям, в которых отсутствуют дополнительные дымоходные полости. То есть газы от сгораемого топлива должны направляться сразу на удаление по кратчайшему пути.

Обратите внимание! Варочные печки не могут не нагревать помещение, в которых они установлены, но при грамотном проектировании и строительстве этот эффект можно свести к минимуму.

Для снижения нагрева воздуха варочные приборы можно облицевать материалом, обладающим минимальной теплопроводностью, либо сделать «шубу» из довольно толстого слоя кирпича.

Отопительная

Отопительная печь используется только для обогрева, поэтому в такой конструкции, как правило, отсутствует плита. Например, такая модель отопительного прибора идеально подойдёт для бани. Иногда, для сохранения кислорода в отапливаемой комнате, печь устанавливают в подсобном помещении. В такую конструкцию помещают бак с водой, которая после нагрева поступает к радиаторам отопления.

Выбор места

Прежде чем приступить к изучению информации о том, как выложить печь, необходимо подобрать место под возведение твёрдотопливного прибора. Необходимо продумать не только правильное размещение обогревательного устройства, но и установить дымоход в соответствии с противопожарными нормами.

Важно! Основным ограничением, при выборе места, является размещение прибора на расстоянии не менее 1 метра от горючих элементов перекрытий.

Если отапливаться будет одна комната, то желательно использовать угловое размещение печи. В таком случае прибор будет равномерно греть помещение, а полезная площадь будет незначительно уменьшена.

Если необходимо обогревать 2 комнаты, то печь следует устанавливать вдоль общей стены. Сделав несколько вертикальных полостей в такой стене, дым можно будет пропускать по ним, в результате чего можно будет эффективно нагревать оба помещения.

Определившись с местом установки отопительного прибора можно приступать к более детальному изучению информации о том, как сделать печку своими руками.

Материалы

Сложить печку можно из кирпича, но кроме этого материала необходимо потребуется запастись ингредиентами для приготовления раствора и различными металлическими деталями.

Кирпич

Как сделать кирпичную печь таким образом, чтобы в процессе эксплуатации отопительный прибор не растрескался, зависит, в основном, от правильного выбора кирпича. Выкладывать конструкцию можно из следующих видов материала:

Керамический

Используется полнотелый кирпич с маркой прочности не менее М200.

Важный момент при подборе — отсутствие трещин. Также керамический материал должен быть однородным по цвету. Даже небольшие повреждения или наличие пятен на поверхности могут говорить о нарушении технологии производства, поэтому от такой покупки следует отказаться.

Шамотный

Материал этого типа обладает максимальными огнеупорными характеристиками, поэтому идеально подходит для изготовления топки печи.

Из шамотного кирпича может быть изготовлена вся конструкция, но в данном случае стоимость готового изделия будет немного выше, чем при использовании обычного керамического изделий.

Клинкерный

Клинкерный кирпич является огнеупорным и достаточно плотным материалом. При изготовлении печей материал используется редко по причине высокой стоимости.

Раствор

Изучая вопрос, как самостоятельно сложить печь из кирпича следует определиться с используемым раствором для кладки. Для того чтобы изготовить хороший раствор необходимо правильно подобрать глину. Рекомендуется использовать только жирные или средние сорта, которые отличаются хорошей пластичностью. Кроме глины потребуется речной песок, который перед приготовлением раствора следует просеять через мелкоячеистое сито.

Обратите внимание! Если используется жирный материал высокой пластичности, то глина с песком перемешиваются в пропорции 1 к 2, затем добавляется вода и делается густой раствор.

Металлические элементы

Как правильно класть печь из кирпича своими руками зависит от многих факторов, в том числе приобретения качественных металлических деталей. Если печь будет использоваться для приготовления еды, то не обойтись без покупки чугунной плиты. Такой элемент может состоять из одной или нескольких конфорок.

Любая модель твёрдотопливного прибора не может быть изготовлена без основных и поддувальных дверок, а также колосниковой решётки. Различные задвижки в дымоходной системе подвергаются высокой температурной нагрузке, поэтому тоже изготавливаются из железа.

Инструменты

Русская печь, с лежанкой или без, может быть изготовлена только с использованием определённых инструментов. Перед началом работ необходимо собрать:

  • Молоток;
  • Небольшую кирку;
  • Кельму;
  • Уровень;
  • Лопату;
  • Расшивки;
  • Угольник;
  • Рулетку;
  • Шнур;
  • Отвес;
  • Мочальную кисть;
  • Циклю;
  • Рашпиль.

Обратите внимание! Можно также изготовить своими руками деревянную порядовку, которая представляет собой брус сечением 50×50 мм и длиной 2 метра. Такой инструмент должен иметь засечки через каждые 77 мм. Это значение длины является суммой высоты кирпича и слоя раствора.

Фундамент

Для того чтобы изучить все тонкости того, как построить кирпичную печь необходимо начинать с правильного возведения основания постройки. Фундамент под отопительный прибор делается в такой последовательности:

  • Под предполагаемым местом возведения печи делается яма на глубину фундамента дома. Размер котлована должен быть примерно на 100 мм больше каждого из размеров отопительного прибора.
  • На дно котлована укладывается бутовый камень, поверх которого заливается бетонный раствор.
  • Не дожидаясь полного застывания цементного раствора, операция повторяется.
  • Верхний слой должен слегка подниматься над уровнем пола, поэтому на последнем этапе необходимо сделать деревянную опалубку, которая устанавливается по периметру. Также заключительный слой необходимо делать без использования камня, а только из песчано-цементного раствора, чтобы обеспечить идеальную ровность поверхности.

Продолжать строительные работы можно только после того, как основание наберёт марочную прочность.

Кладка печи своими руками

Пошаговая инструкция о том, как складывать печь своими руками выглядит следующим образом:

  • На подготовленное ранее основание укладывается слой кирпича. Параметры кирпичного основания должны полностью соответствовать размеру печи.

  • Выкладывается несколько рядов из кирпича, которые будут представлять собой поддувальную нишу.

  • Выкладывается топка согласно выбранной схеме печи.

  • Формируется дымоход.

На каждом этапе возможны некоторые отклонения в зависимости от того будет печь использоваться только для обогрева помещения или же прибор можно будет применять и для приготовления пищи.

Установка оборудования

Неправильно установленные различные вставки из металла могут со временем расшатываться и терять работоспособность в самый неподходящий момент. Например, отвалившаяся дверца может стать причиной пожара, а недостаточно перекрытый дымоход будет представлять собой место утечки тепла, когда печь не топится. Для обеспечения работоспособности, при установке элементов этого типа, рекомендуется придерживаться следующих правил:

  • Топочная дверца устанавливается с зазором 5 мм. Расстояние между металлической деталью и кирпичной кладкой заполняется асбестовым шнуром и замазывается раствором из глины и соли.
  • Топочный шкаф облицовывается с внутренней стороны кирпичной кладкой «на ребро». Зазор между этим элементом и кирпичной кладкой обрабатывается таким же образом, как и при установке топочной дверцы.
  • Дымоходные задвижки устанавливают на высоте не менее 2 метров от уровня пола и надёжно закрепляют с помощью мягкой вязальной проволоки.
  • Варочную плиту ставят на кирпичную кладку. Зазор между основным материалом и металлической поверхностью должен составлять 1,5 см. Этот промежуток также заделывается глиняным раствором.
  • Если для обеспечения безопасности печи приобретается круглый футляр, то класть отопительный прибор следует непосредственно в металлическом коробе.

Обратите внимание! Если все рекомендации по установке печного оборудования были выполнены правильно, то печь будет работать без каких-либо отклонений.

Рекомендации

Самодеятельные мастера, которые построили печь на дровах для дачи своими руками, оставляют свои рекомендации о проделанной работе. Среди подобных советов, можно найти следующие:

  • Если есть возможность, то лучше обратиться к профессиональному мастеру по кладке печей. Сколько будет стоить такая работа, зависит от многих факторов, но однозначно переложить конструкцию обойдётся значительно дороже.
  • Не следует пренебрегать подробными советами по возведению печей от профессиональных мастеров. Если получится сделать маленький мангал во дворе, то это не означает, что с возведением печи не возникнет проблем.
  • После окончания работ, печь необходимо правильно просушить, иначе возможно растрескивание корпуса.

Печь на дровах экономичнее, чем газовый котёл. При самостоятельном возведении такой конструкции стоимость работ будет сведена только к приобретению необходимых материалов и инструментов. В общем, русская печь даже в XXI веке является востребованным и эффективным отопительным прибором.

Кладка печей. Кладка кирпичных печей своими руками

Швы в печной кладке

При нанесении раствора на кладку не рукой, а кельмой (21)
поверхность кирпича рекомендуется смачивать водой. Накладывают на кирпич горку
раствора и быстро разравнивают. На раствор кладут смоченный или вымоченный
кирпич, плотно прижимают, притирают и удаляют излишки. Раствор на тычковую
грань наносят кельмой или самим кирпичом. Тугоплавкий кирпич только
споласкивают водой.

Швы   в   печной   кладке   выполняют разными способами.
Если кладку предполагается штукатурить, швы выполняют впустошовку, т. е. не
заполняют раствором на глубину 5… 10 мм. При оштукатуривании раствор
затекает в швы и лучше сцепляется с поверхностью печи.

Если кладку не штукатурят, швы полностью заполняют раствором
и они остаются в одной плоскости с поверхностью стены. Такая кладка
называется вподрезку. Если поверхности печи с помощью швов хотят придать
более красивый вид, отделяя кирпичи друг от друга швами, то швам придают
выпуклую или вогнутую форму, выполняя кладку под расшивку.

При этом используют инструмент — расшивку, который
изготавливают из кровельной стали, придавая ему нужную форму, имеющую
обратное изображение шва.

Техника расшивки состоит в том, что   выдавленный
раствор   срезают   в подрезку, приставляют к шву расшивку и проводят ей по
раствору   ( 22).

Раствор должен быть таким, чтобы при незначительном нажиме
на кирпич во время кладки излишки его легко выдавливались из швов.

На рисунке 23 показаны основные части кирпича. Кирпич
кладут плашмя в полкирпича или вплашку на ребро в четверть кирпича и
стоймя   ( 24).

Это говорит о том, что стенки печи и каналы могут
выкладываться различной толщины. Нормальной считается кладка в полкирпича,
тонкой — в четверть кирпича или на ребро (25, а). Самая распространенная
кладка плашмя или вплашку (25, б). Такую же толщину кладки можно получить из двухчетверок,
укладываемых на ребро (25, в). Кладку в три четверти кирпича выполняют в
полкирпича и в четверть кирпича, т. е. на ребро (25, г).

Когда требуется полностью перекрыть швы, кладку ведут из двухчетверок
на ребро, но так, чтобы один ряд кладки находился на 5…6 см выше другого (25,
д).

При закладке первого ряда печи форму и размеры ее
проверяют правилом, угольником, метром или шнуром, натягиваемым по углам
кладки (26). Первый ряд прежде выкладывают насухо и только после этого на
растворе, тщательно соблюдая перевязку швов. Каждый выложенный ряд
обязательно проверяют по горизонтали правилом с уровнем, по вертикали — правилом
с уровнем или отвесом, на прямоугольность — угольником или шнуром по
диагоналям (27). Выявленные неточности исправляют. Частые проверки отнимают
много времени, поэтому для повышения производительности труда были предложены
направляющие стойки или стойки с передвижной опалубкой, которые устанавливают
строго вертикально.

Ящик можно изготовить на несколько рядов кладки. При этом
последний ряд кладки, например третий, должен быть строго на одном уровне с
верхом ящика.

Конструкции печей

Технология процесса кладки

Самый первый ряд укладываем сначала без нанесения на кирпич раствора. Дойдя до угловых кирпичей и убедившись, что реальная картинка совпадает с набросанным проектом, приступаем к капитальному сложению ряда. Из рук не выпускаем уровень — первые ряды должны быть выложены четко по горизонтали. При помощи строительной рулетки сравниваем габариты печки по ширине, длине и диагоналям. Обе диагональные прямые должны быть одинаковыми, если этого нет, то придется подбивать угловые кирпичи до тех пор, пока размеры не станут равными. Затем выкладывается внутренняя часть печи для первого ряда.

Приступаем ко второму ряду с угловых кирпичей, положение которых постоянно проверяем уровнем. А потом, как и в первом ряду, выкладываем две длины и две ширины, затем — внутренность. Постоянно обращаемся к чертежу и сравниваем выкладку на правильность. Имея уже два ряда, вбиваем гвозди, длиной около 100 мм, в угловые части раствора между рядами.

При помощи отвеса переносим на потолок место расположения углов выложенного второго ряда. В эти перенесенные точки на потолке забиваем по гвоздю. К каждому из них привязываем капроновую нить и закрепляем с углами кладки. Получилась неплохая легкая опалубка из капроновой нитки. Таким методом выкладка пойдет гораздо быстрее, и не будет отнимать много времени на проверку уровня. Если при проверке отвесом ниток стало заметно какое-либо отклонение, то это очень легко убрать при помощи корректировки гвоздей в потолке.

Теперь выкладываем ряд за рядом, не забывая убирать излишки раствора. После выкладки каждых пяти рядов, смачиваем влажной губкой внутренние стены печи. Стараемся добиваться как можно более узких швов в кладке. По технологии строительства из кирпича, каждый вертикальный шов должен накрываться сверху четкой серединой кирпича в следующего ряда. Этого правила следует постоянно придерживаться. Чтобы не ошибиться — чаще смотрите в чертеж. Не используйте даже немного поврежденные кирпичи. Это приведет к тому, что разогрев печь до максимальной температуры, такой кирпич, не имеющий хорошей целостности, треснет и распадется на мелкие кусочки.

Саму топку желательно выложить из шамотного кирпича, так как он более огнеустойчивый. Но кирпичи топки и внешней стены печи не должны соприкасаться между собой. Между ними должен оставаться промежуток не меньше, чем 0,5 см. Это обуславливается разной степенью расширения материала при разогреве.

Устанавливаем дверцы

Для того чтобы правильно вмонтировать топочную дверь или дверку подувала, необходимо заранее приложить к выложенной стене наличную часть и проверить насколько плотно она соприкасается. Если будут дефекты, то их необходимо устранить еще до нанесения раствора. Потом к каждому углу прикручиваем двойную проволоку, длиной до 60 см. Кирпичи обрабатываются раствором, а монтируемая дверка проверяется уровнем на правильное положение относительно двух перпендикулярных осей. Скрученная проволока заводится внутрь швов кирпичной кладки на четыре стороны.

Остатки кирпича после кладки печи можно пустить на строительство дорожек своими руками.

Сделать опалубку для фундамента печи можно, воспользовавшись инструкцией .

Монтаж плиты

Для установки плиты кирпичи ложатся сначала «на сухую». Находим кирпич, который бы имел зазор в 5 мм, необходимый для расширения при нагревании со всех боков плиты. А затем уже выкладываем капитально. В этот зазор заливаем раствор, а вдоль всего периметра прокладываем провод из асбеста. Положенная плита утрамбовывается до правильного вертикального положения.

Кладка печи очень интересное и увлекательное занятие, но требующие от мастера хорошей сноровки и минимального багажа знаний. Выложенная своими руками печь внесет в интерьер Вашего дома уют и тепло, создаст более домашнюю атмосферу. А гости, и посетители будут неустанно восхвалять хозяина жилища за такое ручное произведение.

Виды клеящих составов и растворов для облицовки печей

Облицовочный клей может быть однокомпонентным – для кладки плитки без разделки швов, и двухкомпонентным – соответственно для кладки с разделкой швов. По свойствам клеи делят на жаростойкие и термостойкие.

Термином «термостойкие» характеризуют составы, способные выдерживать тепловые циклы с колебанием температуры не меньше, чем 150⁰С. жаростойкими называют только составы, способные выдерживать длительные нагревы в 500⁰С. Для печной облицовки применяются исключительно жаростойкие клеевые составы, для каминов приемлемы термостойкие клеи.

Для облицовок каминов проверены практикой составы отечественного производства – Момент-Кристалл, Ветонит Вебер, Плитонит СуперКамин и другие. Из узнаваемых импортных брендов – Церезит-СМ. Для декоративного камина, который топится только периодически, данные составы вполне подходят, но для печей необходимы жаростойкие составы. Например, двухкомпонентный состав К-77 с одноименной грунтовкой, имеющий высокую несущую способность. Полное отвердение состава наступает через три – четыре недели, и разгонную топку недопустимо делать до истечения срока твердения клея. Когда данный облицовочный состав набирает прочность, температура в помещении должна быть в пределах 18-28⁰С. Имеются специальные составы для терракоты и майолики. Жаростойких и термостойких составов рынок предлагает достаточно много, и следует внимательно изучать область применения и следовать рекомендациям, указанным на упаковке.

Возможно укладывать плитку и на глиняные растворы с наполнителями из кварцевого песка или опилок

При использовании глин важно правильно подобрать пропорцию в зависимости от жирности глин, чтобы раствор был достаточно пластичен, но впоследствии не растрескивался. Пропорции наполнитель/глина для жирных глин 4:1, для нормальных 3:1, для тощих 2,5:1

Кроме наполнителей, в глиняные растворы добавляют шамотные порошки – для повышения устойчивости к высокой температуре и перепадам, особенно это оправдано в случае угольной печи. Некоторые мастера делают в раствор солевые добавки – до одного стакана поваренной соли на ведро воды. Соль удерживает в растворной смеси воду, и риск появления трещин меньше. Обычное отношение глины и воды в растворе 4:1, но подбор ведется опытным путем и также зависит от жирности применяемых глин. Один из рецептов, который считают классическим, включает цемент. Одна часть глины, три части песка, одна часть мела и одна часть цемента. Количество воды подбирается по виду глины. Данный состав дает не только хорошее сцепление с кирпичом и плиткой, но и более высокую прочность по сравнению с глиняным раствором.

Виды печей

В настоящее время самыми востребованными вариантами являются отопительно-варочные печи, предназначенные для отопления помещений и приготовления пищи. Конструкция такой печи может иметь варочную панель или полноценный духовой шкаф.

Отопительная печь, выполняющая всего одну функцию — обогрев помещения, имеет более простую конструкцию и возводится в более короткие сроки. Денежные затраты на укладку такой печи будут минимальны.

Камины выделяются в отдельную категорию печей. Конфигурации каминов могут быть разнообразны — от самых простых до сложнейших дизайнерских разработок. Как правило, высокая стоимость каминов обусловливается использованием большого количества дорогих отделочных материалов.

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Виды раскладки плиток могут быть разными

  1. Вертикальные швы совпадают. Такая раскладка – для плиток одного размера. Если монтируются плитки прямоугольной формы, то раскладка может быть и вертикальной, и горизонтальной, при этом можно выкладывать цветные контрастные зоны и вставлять панно – выглядит линейно и аккуратно
  2. Перевязка, или смещение по вертикальным швам. Используют на сложных геометрически участках, чтобы не бросались в глаза подрезанные фрагменты
  3. По диагонали. Художественная и сложная раскладка, позволяющая выполнять редкие рисунки. Очень оригинальная, но плитки потребуется больше примерно на 10-15%, очень много подрезки и отходов
  4. Плитки разного размера раскладывают клетками, ковром, с выделением фрагментов и контрастных зон, возможны панно и декоративные элементы

Набор инструментов для выполнения печных облицовок стандартный

  • Для резки и подгонки – плиткорез или болгарка
  • Для рихтовки плиток – молотки с резиновым бойком
  • Для сверления – дрель
  • Растворы смешиваются строительным миксером или дрелью с насадкой-венчиком
  • Резиновые и зубчатые шпатели для нанесения клеевых составов
  • Для контроля вертикальности и горизонтальности облицовки – отвес и строительный уровень. Более удобны реечные уровни с пузырьковыми ампулами не только по длинным сторонам, но и торцевыми

Расходные материалы – дюбели или скобы, крестики для плиток (крестики из пластика удаляются из швов обязательно), специальные затирочные составы для печных облицовок на минеральной или силиконовой основе, рассчитанные на высокие температуры.

Сетки для печной облицовки применяют только металлические, стекловолоконные недопустимы. Причина – сетка распределяет не только механическое воздействие, но и тепловое. Поэтому применяется армирующая проволочная металлическая сетка с ячейкой 25*25 мм – 50*50 мм и сечением стали 1,2-2 мм. Для стандартного слоя клея или грунтовки в 3 мм это оптимально. Но даже если толщины нанесения клея по инструкции больше – 4 или 5 мм, использовать сетки из проволоки толще 2 мм не рекомендуется, поскольку линейное расширение стали значительно, а это создает опасность, что при нагревании печи плиточная облицовка может начать отслаиваться.

Технология монтажа плиток отличается

  1. С разделкой швов – извлечение раствора из кладочных швов на глубину около сантиметра
  2. Без разделки швов

Облицовка по методу разделки швов считается наилучшей – в кирпичи кладки не вводятся металлические элементы, метизы и дюбели, которые дают риск растрескивания кирпича при тепловом расширении, ведь стенки печи могут нагреваться более чем на +500⁰С. Крепится сетка только тонкими скобами. Кроме того, при облицовке по разделанным швам механические воздействия на тело печи будут минимизированы. Но трудозатраты на данный способ – наоборот, максимальные.

Опасно в процессе выбивания раствора из швов получить трещины на кладке, особенно в случаях, когда печь много раз протапливали и растворные швы спеклись до каменного состояния. Аккуратно разделать швы на глубину 8-10 мм — работа непростая и кропотливая и требует внимания и опыта.

Последовательность разделки швов:

  1. Сперва немного размягчают растворные швы водой, без сильной пропитки – накладывают на стены печи влажную ткань (ветошь, мешковину) и выдерживают такую «примочку» час – два.
  2. Выбивают раствор из шва узким зубилом (называется – крейцмейсель), которое применяется для прорезки паза. Молотком ударяют легко, силу не применяют.
  3. Когда размягченные слои заканчиваются, делают новые «примочки» и повторяют весь процесс, пока шов не будет освобожден минимум на 8 мм, а лучше на 1 см.
  4. Убирают все осколки и крошки извлеченного раствора, обеспыливают поверхности
  5. Наносят на поверхность кладки первый слой грунта. При облицовке с разделкой швов применяют двухкомпонентный клеящий состав, и первым наносят компонент-грунтовку, с полным заполнением швов. Толщина нанесения зависит от применяемого состава и выполняется согласно руководства к применению или инструкции
  6. Далее монтируют сетку по влажному пластичному грунту, причем в темпе, пока грунт не схватился. По этой причине всю печку сразу грунтом не покрывают, а работают захватками по 1-2 м2.
Крепление сетки по разделанным швам:
  1. Как только на первую захватку площадью около 1-1,6 м2 нанесен грунт, в него вжимают сетку и делают временную фиксацию в предварительно засверленные отверстия, используя для этого дюбели с гильзами из пластика – три дюбеля вверху и три снизу. Загоняют дюбели не в шов, а в кирпич – это обязательное требование. Отверстия в кирпичах должны быть меньше, чем длина гильз, для того, чтобы их края выступали из отверстий и их можно было извлечь плоскогубцами.
  2. После прихватки сетки устанавливают постоянный крепеж – проволочные скобы, втыкая их в заполненные грунтом швы с интервалом 25-30 см, через два-три ряда кирпичной кладки.
  3. После затвердевания грунта удаляют дюбели и заполняют грунтом остающиеся от них отверстия в кирпиче.
  4. Затем нужно выждать, когда грунт высохнет весь, включая отверстия – за это время слой, в котором вдавлена сетка, будет иметь необходимую прочность для дальнейшей работы.

Когда сетку крепят по кладке без разделки швов, то крепление возможно только на стальных дюбелях. Пластик для наружных стен печи неприменим, поскольку от нагрева расплавится. Кроме того, метизы создают риски растрескивания кирпичной кладки по причине значительной разницы теплового линейного расширения металла по сравнению с кирпичом.

Монтаж плитки

Подготовка поверхности стандартная – если печь имеет старую штукатурку или отделку, ее сбивают зубилом и очищают металлическими щетками, а затем обеспыливают.
Затем выполняют расшивку швов – если решено монтировать плитку по сетке с расшивкой
Готовят по инструкции клеевой состав. Всыпают сухие смеси в воду, порционно, при постоянном размешивании. Скорость дрели или миксера регулируют так, чтобы клей не вспенивался, воздух в структуре не нужен. Выдерживают клей столько минут, сколько указано в инструкции по приготовлению – обычно до 15 минут.
Начинают облицовку снизу. Наносят клей или грунтовку (в случае, если выполняют облицовку по расшивке) для четырех плиток по горизонтали. Закрепляют армирующую сетку. По разделанным швам – на проволочных скобах, без разделки – на дюбелях.
Клей наносят зубцовым шпателем, прижимают первую плитку и слегка вращают ее для плотного закрепления. Крестики применяют для калибровки швов, но не все мастера рекомендуют крестики, а некоторые дизайны предполагают иллюзию неровности швов – для имитации старинной кладки.
Выверяют горизонтальность плитки с помощью уровня, затем вертикаль. Первый ряд самый ответственный

Отклонения выправляют осторожно, сдвигая плитку легкими ударами резиновым молотком. Швы для разных видов плиток могут быть от 8 до 12 мм, кроме клинкерных, тепловое расширение которых настолько незначительно, что позволяет аккуратный шов всего в 3 мм

Все плитки первой захватки выверяют уровнем и отвесом.
Первые три ряда плиток после укладки следует оставить до схватывания клеевого состава. Пластичный клей может не удержать тяжелые плитки, и отделка сползет от собственного веса. Печные облицовки высоких скоростей не предполагают. Паузы между захватками составляют около трех часов, в зависимости от свойств примененного клея или раствора.
Для подгонки и подрезки пользуются плиткорезными машинками или болгаркой. Подрезанную плитку обычно стараются спрятать к примыканиям со стеной или в других незаметных участках.
После полного схватывания клея – через 24 часа, убирают крестики и очищают швы от наплывов клея.

Затирают швы только после полного отвердения клея, согласно инструкции к составу, в противном случае можно получить микротрещины в затирке или отклеивание плиток. Минеральную затирку делают ручным способом – шпателем, или монтажным пистолетом, если шов выполняется выпуклым. Затирки силиконовыми составами очень липкие, и возможны только с применением монтажных пистолетов.

Первая топка возможна только после полного отвердения клея, от недели до месяца, в зависимости от примененного состава.

Подготовительный процесс

Каждая печь, особенно выложенная самостоятельно — уникальная. Поэтому, перед тем как начать укладывать кирпичи, хорошо изучите структуру Вашего дома и создайте свой проект. Если сомневаетесь, то можно прибегнуть к уже готовому чертежу, подходящему для конкретной планировки дома. Главное, чтобы печь была построена именно в том месте, где достигается наибольшая теплоотдача. При создании проекта, следует учесть, насколько правильно будет выходить дымоотвод через крышу и не повредит ли он кровельные конструкции.

Набросав свой чертеж, Вы уверенно будете себе представлять устройство будущей печи изнутри, сможете подсматривать на схему сложения кирпичей. Созданный проект поможет более реально визуализировать будущее строение, а значит и сможет предоставить полную информацию о том, насколько данная печь гармонично впишется в общий дизайн помещения.

Перед тем как класть печь, озаботьтесь расчетом отопления частного дома .

Отдохните от кладки печи, читая о самых необычных домах мира в статье .

Материалы для кладки печи

Ни в коем случае нельзя закладывать один и тот же фундамент для стен и для печки. Так как нагрузка на фундамент разная, это может привести к трещинам, расколам. В худшем случае, возможно возгорание.

Фундамент для печи закладывают из гравия, мелкой кирпичной крошки или бутового камня. По размерам фундамент должен выступать за границы самой печки на 5-7 см вдоль каждой стороны. Самое главное в используемом кирпиче — это его правильная геометрическая форма. Иными словам, все углы должны быть четкими и ровными, выдерживать прямой угол со всех сторон. Следует тщательно проверять каждую кирпичину на момент трещин, а лучше всего использовать хорошо прожженный кирпич. Для внутренней кладки подойдет только красный кирпич.

Скрепляют кирпич при помощи цементного раствора. До сложения печи с раствором рекомендуется положить весь кирпич так, как он будет лежать уже скрепленный без раствора. Для более четких границ желательно использовать опалубки — так можно подстраховать себя от неровностей и перекосов. Самые первые несколько рядов должны быть выложены идеально ровно и гладко. От них будет зависеть качество кладки всей остальной печи. После выкладки двух первых рядов проводят гидроизоляционное мероприятие при помощи прокладки двух слоев рубероида.

Раствор для основной печи делают из песка и глины. Из цементного раствора выкладывается только фундамент и труба с внешних сторон. Конечно, лучше взять глину более жирную, а песок использовать более чистый.

Совет. нельзя точно определить пропорции глины и песка, так как жирность глины и чистота песка везде разная. Но перед замешиванием раствора попробуйте просеять песок, а глину оставить на пару дней в фанерном коробке. Замешивайте раствор путем постоянных проб. Если песка будет больше положенного, то шов быстро обсыплется. А при избытке глины, жирные швы в скорости потрескаются и сильно усядутся.

Раствор должен достичь консистенции сметаны. Чтобы проверить насколько правильное соотношение ингредиентов, вылепите небольшой шар и бросьте его с высоты одного метра. А также, попробуйте его хорошо прожечь. Если в обоих случаях шар остался целым и невредимым, то пропорции соблюдены верно. Густота раствора должна отличаться и его пластичностью, которая позволяет убирать лишний раствор между кирпичами. На уровень пластичности влияет содержание воды в растворе.

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

Отопительная печь для дачи

Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа. Отопительно-варочная печка
Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Репетиция будущей печи

Получить опыт в этом ремесле достаточно легко. Для этого придется изготовить самому небольшие кирпичики, например, в пять раз меньше, чем стандартные, и сложить меньшую в пятикратном размере печь. Подождать пока раствор схватится и попробовать протопить.

Таким образом, можно проверить уровень приобретенных навыков. Затем печь можно разобрать и попробовать сложить другую модель, тем самым, тренируя руку на различных моделях и их особенностях.

Главным атрибутом любой печи является труба. Сложение трубы — одно из главных пунктов в кладке всей печи, поэтому необходимо строго выполнять все инструкции.

Как класть печку из кирпича

Чудо-печи из кирпича своими руками

Я снова рад приветствовать Вас, уважаемые читатели моего блога!
Подходит идеальное время для грандиозных строительных решений! С наступлением тепла есть возможность претворить эти идеи в реальность. Даже если вы не мастер-печник, никогда не поздно им стать. Пусть не профессионалом, но домовладельцем, умеющим уложить такую конструкцию из кирпича. О том, как правильно класть печь из кирпича и поговорим сегодня.

Итак, вы твердо решили самостоятельно сложить печь в вашем доме, бане либо другом помещении. Сначала определитесь с местом расположения конструкции. Между стропилом и дымоходом необходимо соблюсти расстояние не меньше 15 см. и при этом те части печки, которые нагреваются нужно удалить от пожароопасных элементов.

Если ваше жилье небольших размеров, то печь установить следует так, чтобы обогревались одновременно несколько комнат, в том числе кухня. Иначе дело обстоит с камином – его устанавливают в наибольшем помещении, так как и предназначение у него другое.

Виды кирпича

Кладку стоит начать с выбора правильного материала. Это наша основа. Можно выделить четыре вида:

  1. Огнеупорные выдерживают температуру до 1200 градусов и без вреда для его структуры;
  2. Керамические – используются лучше марку М-250 полнотелый (без отверстий). Он дороже по стоимости, но устойчив к высоким температурам. Также, без особого труда поддается дополнительной формовке.
  3. Силикатные;
  4. Ручной формовки.

Полезные советы

Что касается раствора

Для экономии времени и сил при кладке облицовочного ряда оклейте его малярным скотчем шириной 60 см. Это позволит вам не отвлекаться постоянно на то, чтобы проверять раствор на лицевой стороне кирпичей. Просто когда раствор схватиться, можно удалить скотч и обмести кладку щеткой с жесткой щетиной.

Раствор для кладки можно приготовить самостоятельно, а можно приобрести в специализированных магазинах. Выбор сейчас немалый. Смотрите, чтобы смесь была огнеупорная. Фасовка ее различная от 5 до 25 кг. Если вы кладете печь, то лучше брать сразу большую упаковку. Для косметического ремонта можно использовать и 5 кг.

Так как керамический кирпич выдерживает нагрев до 650 градусов, то для сохранения кладки в целостности нужно изолировать шамот (кладку) при помощи картона толщиной не меньше 5 мм.

Что касается процесса кладки

Для облегчения процесса кладки в определённых местах конструкции, а также для большего наглядного эффекта нужно пользоваться обычным металлическим уголком на 50 мм. Снаружи его должно быть не видно, но кирпичи он должен прижимать с двух сторон.

По мнению профессионалов на «надпечье» понадобиться шесть уголков, причем длина каждого не должна быть больше 75-80 см (в противном случае от нагрева уголок деформируется и провиснет).

Для соблюдения элементарных правил безопасности и для придания печи приглядного вида лучше всего не использовать на лицевой стороне металлические уголки. Его целесообразно заменить клиновидным замком.

Ваша печь будет служить верой и правдой долгие годы, если все её составные части (заслонка, колосники, дверцы и т.п.) будут уложены в пазы глубиной, соответствующей толщине фурнитуры.

Для лицевой части перемычек применяйте металлические шпильки с резьбой диаметром не меньше 16 мм. Их использование позволит удобно сформировать отделку на лицевой части печи, не употребляя для удержания кирпичей уголки.

После того, как подготовили кирпич для перемычки, сверлим посередине отверстие, насаживаем на шпильку и промазываем все раствором. Затем стягиваем. Когда уложили перемычку на место и «на взгляд» определили провисание, конструкцию стоит укрепить еще одной шпилькой.

Формовочные кирпичи есть возможность изготовить самостоятельно, даже если вы не специалист высокого профиля. Главное терпение и желание. Зачастую хочется украсить кладку печи элементами декора (закругленные края, в стиле армир, фигурные и т.п.).

Всё, что понадобиться – это шлифовальная машинка, отрезной алмазный круг по керамике и помощник, которому нужно будет постоянно поливать водой кирпичи в процессе шлифовки.

Не забывайте о мерах безопасности при работе со шлифмашинкой во избежание травм и попадания пыли в органы дыхания и зрения.

Что касается ровного шва

Есть некоторые хитрости для выкладывания идеально ровного шва. На ряд кладки стоит уложить два металлических четырехугольных прута с толщиной равной толщине шва. Как правило, 8 мм. Сверху накладывается раствор. Затем кирпичи. Прутья же вынимать после укладки последнего кирпича в ряду. Но! Осаживать кирпичи после этой процедуры уже нельзя! Иначе пойдет деформация кладки.

Знайте, если вы не хотите разрушить кладку, то длина пруда должна быть не более метра. Для облегчения скольжения прута в момент вынимания из раствора следует его смазать отработанным маслом или тавтом.

В моде сейчас каминные арки. Примените фантазию, немного больше времени. Для создания арки можно как наиболее простой способ применить гипсокартон с толщиной 12 мм. Процесс несложный: вырезаем арку необходимой вам формы, устанавливаем на рабочее место, прижимаем к основанию при помощи чего-то подручного и выкладываем, подготовленные нужной формы кирпичи по направляющей шаблона.

Что касается кладки трубы

Основная ошибка при выкладывании трубы – наклон более 5 градусов относительно основания. Это недопустимо, так как приведет к трудоемкому исправлению работы. Есть возможность не допустить такой промашки: сначала выкладываете основание трубы.

Потом с помощью отвеса определяете на крыше точку, куда должна выйти ваша труба и закрепляете саморез. И так по каждому углу трубы. Далее натяните яркие нити от основания к крыше и производите кладку именно ориентируясь на них. Как советуют профессионалы, лучше всего труба кладкой 1,5 × 2 кирпича.

Труба должна быть от конька кровли на 1,5 м или больше и по высоте выступать на 0,5 м.

После возведения трубы её нужно будет хорошенько изолировать. О том как это правильно сделать вы можете ознакомиться вот здесь .

Немного терминологии

А теперь немного терминологии, так как это может вам в последующем помочь разобраться в технологии кладки печи.

  • дымоход – часть, которая выходит на крышу;
  • чело – сторона, где расположено творило или зев;
  • щеки (зеркала) – бока печи;
  • тело – сама конструкция;
  • колосниковая решетка – делается из чугуна, различны по размерам. На этих решетках сгорает топливо;
  • печные вьюшки и задвижки – регулируют тягу в печи.

Правила непосредственной кладки печи из кирпича

Строение печи так же начинается с возведения для неё фундамента. И об этом вы можете почитать в статье «Как правильно сделать фундамент под печь ».

  1. Фундамент делаем одной плитой из железобетона. Когда фундамент на шанцах, используется ленточный фундамент с применением бутового камня. Фундамент должен превышать размеры тела не менее чем на 5 см. сверху укладывается три слоя рубероида в качестве изоляции. После 5 мм асбеста и далее кровельное листовое железо. На него укладываем смоченный в негустом составе для кладки лист войлока. Перед началом работ подождите высыхания войлока.
    Отдельный фундамент нужен почти для всех сооружений из кирпича из-за достаточно тяжёлого веса.
    Если у вас пол на лагах – необходимо сначала укрепить его с помощью перемычек. Когда под домом монолитный фундамент, можно просто положить подстилку и начинать выкладывать.
  2. Кладка самой печи с наружной стороны проходит с помощью красного кирпича на цементно-песчаную смесь (глиняную применять нежелательно по ряду причин). Так получается подтопочная часть конструкции. Жаровая или топочная часть кладется из керамического кирпича, чередуя с шамотным кирпичом.
  3. Перед дверцей, затворяющей поддувало, и творилом в зоне пола металлический лист для кровли кладётся на подушку из асбеста 5 мм. Один его край с коренной стороны закладывают сверху в ближайший шов между кирпичами. Лист должен выступать на 0,3 м, а в бока – на 0,15 м и больше. Выступающие края сгибают и прибивают к полу.
  4. В газовом конвекторе канальные переходы в нижней области должны быть на ½ больше верхних. (Для справки: перетоки – нижние каналы, перевалы — верхние). Зачем? Для облегчения удаления скопившейся сажей внизу. С этой же целью края верхних каналов закругляют.
  5. При температуре в дымоходе не более 800 печь конструируют из обычного кирпича с цементно-песчаной смесью. Дымоход в случае надобности разделяют базальтовым картоном или асбестом толщиной не менее 5 см, что определено противопожарной безопасностью.
  6. Барьером для ветра служит распушка, которая выполняет аэродинамическую роль и помогает избежать дымления печи. Высота ее должна быть 2 ряда из кирпича. Выступ за дымовую трубу – в полкирпича.

Схемы кладки печи из кирпича

Теперь что касается схемы кладки печи из кирпича.
Выделяют два вида: голландские и шведские. У каждого из них есть свои преимущества и недостатки.

Голландская схема:

  • проста в реализации,
  • газовый конвектор проходит последовательно по всем каналам,
  • конвектор и топка соединены лишь хайлом, что дает возможность соорудить печь в помещении разной планировке, но низкий КПД (до 40%),
  • сложность в обустройстве нагрева воды, при нарушении циркуляции КПД уменьшится и возрастет отдача сажи.

Шведская схема:

  • КПД составляет до 60%
  • представляет собой камерную печь: камерой является духовка, ее окутывают раскаленные газы. От низа до потолка идет вертикальный канал конвектора, который расположен за духовкой. В специальной нише идет нагревание варочной поверхности.

У шведских печей есть свои плюсы:

  • духовка и конвектор энергетически независимы от части с топкой. Поэтому духовку возможно снабдить теплообменником ГВС с баком накопителем. Местом для расположения бака может служить сушка или перекрытие печи. Теплообменник двух видов: W или U.
  • дымовые газы догорают в камерной части возведения. До конвектора они доходят при температуре до 800 градусов. Оттого конвектор делают из кирпича с использованием цементно-песчаной состава.
  • так как конвектор — узкий и высокий, то помещение прогревается равномерно везде
  • часть дымовых газов могут быть с камеры запущены в лежанку, после этого сделать оборот в конвекторе и характеристики печи при этом не изменяться
  • конвектор возможно изменять в габаритах, вращать и сдвигать касательно к камерной части. Это позволяет устанавливать шведскую печь в любое помещение и обогреваться сразу могут несколько комнат

Под шведскую печь обязательно нужно конструировать фундамент. Это связано с тем, что в нешироком и невысоком сооружении на различной высоте напряжения тепла неодинаковы и печь может быть неустойчивой. Правильно и безопасно сложить такую печь вам поможет опытный специалист.

Колпаковая печь

Еще один вид печи – колпаковая. У нее очень высокий КПД – до 70%. Она саморегулирующая и это плюс данного типа. Дымовые газы сначала полностью выгорают под колпаком, прежде чем перейти в дымоход. При этом все тепло отдается печи. Здесь действует принцип газовой вьюшки: когда штатная заслонка закрыта, подколпачные газы исключают выпуск из хайла холодного воздуха. Это обеспечивает оптимальный режим печи. Т.е. даже при временно открытой вьюшке угар не образуется.

У такого типа печи довольно сложная конструкция и работает она только для отопления, поэтому варочную поверхность приспособить к ней не получится.

Печь каменка

Особое внимание я хотел бы уделить печи для бани, так как её конструкция имеет свои особенности. Открытая каменка будет долго разогреваться и в печь необходимо периодически добавлять топливо. Тогда вы сможете попариться от души. Но тогда творило должно иметь выход в соседнее помещение – предбанник.

В этом случае весь угар будет уходить из самого помещения бани. Если такую печь несильно топить, то каменка быстро выстудится и пропариться, как следует не выйдет.

Если каменка расположена сбоку и закрыта, то помещение с камнями заполняется горючими газами со всех сторон за исключением передней её части. В этом случае печь быстро нагревается.

Более приемлемый вариант печи для бани – колпаковый. В данном случае каменка такова, что температура под колпаком очень высокая и принудительно проходит в камни. В этом случае печь разогревается в короткий промежуток времени и подтапливать можно хоть сколько. При наличии топлива в топке колпаковая печь самостоятельно регулирует режим.

Классификации печей

Существует и такая классификация печей:

  • отопительная: её предназначение – исключительно обогрев помещения. К таким относится рассмотренный выше тип голландки
  • варочная: для нагрева плиты с целью приготовления еды. Ее можно применять в любое время года, т.к. она не нагревает окружающий воздух так, как другие. Основной недостаток – невозможность использования при низких температурах и больших площадях. Но для помещении до 50 кв.м. вполне пригодна.
  • отопительно-варочная: наиболее приемлемый и распространенный вариант – сочетает характеристики предыдущих двух видов. К стандартному набору характеристик спокойно можно добавить духовку, нишу для сушки, лежак, водяной бак. Все зависит от ее конструкции и вашей фантазии. Самым распространенным вариантом является традиционная русская печь. Недостаток ее именно во внушительных размерах из-за того, что варочная поверхность вынесена отдельно от тела. Печь-шведка также относится в этой категории, но она более компактна (варочная поверхность спрятана в углубление). Ее можно использовать в разных режимах.
  • камин: для отопления комнаты, но больше используется как декоративный элемент интерьера. У такой печи две топки: открытая и закрытая. Это обеспечивает прогрев помещения в двух режимах. Если правильно ее сконструировать, то займет немного места и из-за небольшого веса не потребует наличия отдельного фундамента. Да и топить камин можно как дровами, углем, так и различными брикетами.

Для печи вам понадобится различная фурнитура, выбор которой очень широк в наше время. Разнообразие дверок позволит соорудить печь на свой вкус, а можно подсмотреть у соседа. Почему нет? Подробно на топочных дверках пока останавливаться не буду, так как на эту тему есть статья которую вы можете почитать вот здесь .

Дерзайте и все у вас получится.

На этом у меня всё уважаемый читатель.

Ну как вам понравилась статья? Если да, то обязательно поделитесь ею в социальных сетях и подписывайтесь на обновления блога. Я с вами прощаюсь. Пока, пока!

С уважением, автор блога Максим Алейников.

Этой статьёй стоит поделиться с друзьями. Жми!

Прочность печи и ее экономичность во многом обусловлены правильностью кладки сооружения. Не менее важно, какого качества кирпич использован, достаточно ли гладкие стены, и т. д.

Устройство кирпичной печи.

Чтобы улучшить прочность кладки, особое внимание следует уделить глине или глиняному раствору. Что касается раствора, то он изготавливается из песка и глины. На одну часть простой глины добавляют две части песка. Если глина тощая, то требуется одна часть песка.

Приготовление глины может проводиться несколькими разными способами. Вначале ее необходимо смочить водой, далее размять, чтобы получилась однородная тестообразная масса. Уже после этих операций выбираются и выбрасываются мелкие камни, устраняются сгустки глины. После тщательного разминания глины добавляется песок, и масса переминается вторично. Если останутся комки, то качество глиняного раствора значительно ухудшится.

Необходимо учитывать, что при проведении кладки из красных кирпичей толщина глиняного шва ограничена, она не должна превысить 7 мм. Если кладка проводится из огнеупорного кирпича, то 5 мм. Будет лучше, если шов сделать тоньше. Для получения качественного глиняного состава без комков и плотных сгустков песок просеивают, сито должно иметь ячейки 2×2 мм. Глина тщательно размачивается водой, для этого можно использовать определенную емкость либо ящик, затем перемешивается, чтобы образовалось глиняное молоко. Его нужно процедить, а после отстоя лишняя вода сливается.

Особенности глиняного раствора

Таблица составов растворов для кладки печи.

Важно, чтобы глиняный раствор для кладки печи имел вид рыхлого теста. Если до введения в работу глиняный раствор постоит хотя бы пару дней, он будет иметь лучшее качество, потому что частицы станут максимально мягкими. Не рекомендуется использовать густой раствор. Его труднее выдавливать из швов, кроме того, такие швы всегда утолщенные. При работе с красным кирпичом его обязательно тщательно смачивают водой. Правильнее будет его опустить в воду на некоторое время, при этом начнут выделяться воздушные пузырьки.

Можно считать, что замачивание завершилось, если пузырьки не выделяются. Сухой кирпич в кладке никогда не используют. Он впитывает влагу из раствора, поэтому смесь становится гуще и хуже схватывается. Если используется огнеупорный кирпич, то его следует лишь окунуть в воду для устранения пыли. При проведении кладки следует придерживаться правильной перевязки швов. Вертикальный шов можно перекрывать как минимум на четверть длины кирпича, а еще лучше на половину. Заполнение швов производится полностью, и к тому же очень плотно, глина должна лежать по плоскости кирпича в виде ровной массы.

Правильная кладка кирпичей

Схема кладки фундамента под печь.

Занимаясь кладкой кирпичей, требуется постоянно проверять вертикальность сооружения отвесом. Подобные проверки требуется делать примерно через три ряда. В работе на горизонтальность кладка проверяется с помощью уровня с рейкой. Как известно, в ходе кладки кирпич довольно часто требуется колоть, а порой и перерубать. Прежде чем произвести подобное, сделайте на кирпиче насечку. Благодаря этому несложному элементу вы значительно облегчите себе работу.

Для получения тонкого шва следует соблюдать некоторые нюансы. В частности, слой выкладываемого раствора непременно должен быть тонким, но в то же время швы должны быть полными и плотно друг к другу прилегать, чтобы не возникло пустот или раковин. Кроме того, глину на кирпич мажут руками, можно кельмой, прощупывая при этом пальцами и разравнивая на требуемую толщину. Это необходимо, чтобы в слое раствора не пропустить оставшихся комочков и крупных песчинок.

После того как слой раствора наложен, на него начинают укладывать кирпичи, которые предварительно важно пригнать насухо сразу на полный ряд. Далее из ящика забирают готовый раствор, подобранный кирпич размещают левой рукой, аккуратно намазывают под него смесь. Раствор выравнивается пальцами по ряду, который выложен ранее. В данном случае на руке остается раствор, его счищают ребром кирпича. Следующий шаг – это укладывание кирпича левой рукой на смесь, когда используя легкий нажим, его продвигают, обеспечивая при этом притирку в швах.

Как устанавливать дверцы

Схема кладки печки по рядам.

Возле рамок дверец кладку ведут с особой тщательностью. Кладка и рамка должны неизменно иметь между собой зазор по высоте и ширине до 5 мм. Это необходимый пункт, ведь при нагревании происходит расширение рамки, а при охлаждении она опять сжимается. При плотном примыкании кладки к рамке происходит постепенное раздвижение кирпича и кладка впоследствии разрушается. Рамка разделяется с кладкой асбестовой лентой, обмазанной глиняным раствором. Если оставить лишь раствор, то он быстро выкрошится.

Рамку дверец непосредственно к кладке закрепляют с помощью ручек в четырех местах. Для этого используют мочки, свитые проволочки, их 4 шт. Чтобы оптимально закрепить мочки, в рамках нужны отверстия. Важно, чтобы концы мочек были глубоко и надежно заделаны в швы. Для этого к ним привязывают гвозди без шляпок, их длина примерно 120 мм. Благодаря таким гвоздям, вязка оказывается прочно защемленной в швах. Используют вместо проволоки лапки, выполненные из полоскового железа, при их защемлении в швах крепление более надежное по сравнению с проволочными мочками.

Не следует применять рамку дверцы в качестве опоры для укладки кирпича.

Лучше для этой цели применять дополнительно чугунную либо стальную полоску, можно сделать перемычку. По мнению специалистов, все-таки лучше предпочесть перемычку. Если топочные отверстия имеют ширину, не превышающую 35 см, их можно перекрывать изразцом, длина изразца 40 см и более. Изразец подготавливается заранее, кромки отпиливаются, кладутся вверх поливной стороной.

Материалы и инструменты

Для кладки печи требуются:

Инструменты для кладки кирпича.

  • кирпичи;
  • глина;
  • песок;
  • уровень и отвес для проверки правильности кладки;
  • ветошь;
  • шпатель;
  • ведра;
  • полосковое железо;
  • гвозди;
  • проволока;
  • рабочая одежда, рукавицы.

После того как кладка завершена, печь необходимо просушить, для этого потребуется до 10 дней. Все это время печь должна находиться с открытыми дверцами, следует держать открытой и вьюшку с задвижкой не менее 3 дней. После этого печь протапливают стружками, подойдет для этой цели щепа, но печь в это время не должна сильно нагреваться. Топка повторяется на следующий день, дров можно прибавить.

Таким образом, количество дров постоянно увеличивают. Эксплуатация в полноценном режиме допускается спустя 12 дней. Если обнаружены мелкие дефекты, их исправляют после топки. Класть печь может каждый, главное, ознакомиться с последовательностью работ.

Related posts:

Особенности и порядок кладки печи из кирпича

Кладка печи из кирпича может быть выполнена своими руками даже без наличия большого опыта проведения подобных работ. Достаточно лишь в общих чертах знать, как устроена и как должна быть выложена кирпичная печка. Далее будет предложен один из самых распространенных и простых вариантов кладки печи из кирпича.

Отопительная печь с варочной панелью без облицовки.

Основные типы печей из кирпича
Печи из кирпича выкладывают по-разному. В соответствии с этим различают несколько типов данных агрегатов, а именно:

  • отопительная печь применяется для обогрева одного помещения или всего дома, если его площадь его небольшая;
  • варочная кирпичная печь, ее предпочитают класть те, кто хочет использовать данный агрегат для приготовления пищи, сушки ягод, грибов и фруктов, подготовки кормов для животных;
  • отопительно-варочная печь — универсальное решение, которое сочетает в себе функции печей для отопления и варки.

Современные печи для дома, правильно сложенные из специального кирпича, эффективно вырабатывают тепло, не дымят, являются пожаробезопасными, создают комфорт и уютную атмосферу в доме.

Перед тем как класть собственную кирпичную печь, обязательно ознакомьтесь с особенностями ее устройства, ведь это достаточно трудоемкое и сложное мероприятие, однако, несмотря на мнение многих профессионалов, что это под силу лишь опытным мастерам, выполнить данную работу возможно и начинающему мастеру. Важно лишь знать, как правильно класть печь из кирпича, и четко следовать данной инструкции. Прежде всего, необходимо выбрать подходящий материал.

Особенности выбора материала для кладки кирпичной печи

1 пример порядовки печи для загородного дома.

Для строительства печи из кирпича нельзя использовать только один тип материала, т.к. для конструктивных решений используется один материал, а для облицовки — другой. Как правило, это комбинация из естественных и искусственных каменных материалов.

К естественным материалам, которые можно найти в природе, относятся:

А вот выбор искусственных материалов для строительства бани гораздо разнообразнее:

  • бетонные кирпичи;
  • глиняные кирпичи и многое другое.

Булыги и валуны представляют собой камни неправильной формы разнообразных цветов. Они очень красиво смотрятся при кладке домашних каминов. Их выкладывают как с внутренней, так и с наружной стороны печи. Находится применение и для разнообразных мелких камней, которыми заполняется середина конструкции.

2 пример порядовки печи из кирпича.

Бутовый камень имеет слоистую структуру, встречается в виде плит или кусков. Как правило, данный материал тщательно обрабатывается до тех пор, пока он не примет правильную форму. Тяжелый или легкий бут из местных пород можно получить из песчаника или известняка.

Для надежности необходимо выбирать только качественные и прочные материалы, которые не будут постепенно сыпаться и крошиться.

Кирпич — это традиционно используемый для кладки печей и каминов материал. Он хорошо переносит воздействие огня и замечательно держит тепло. Красный кирпич, который большинство хозяев находит наиболее привлекательным, представляет собой продукт керамики, изготовленный из легкоплавкой глины средней пластичности. Оптимальная плотность для кладки печи составляет 150 кгс/см². Данная плотность отлично подходит для кладки домашних дровяных печей. Для того чтобы материал не давал усадку под воздействием огня и весом самого строения, используются глины с высоким содержанием песка.

Традиционный красный цвет кирпича после обжига получается благодаря тому, что в глинах содержится высокий процент окислов железа. Из глины изготавливаются и керамические трубы, используемые при возведении печей. Подовый кирпич применяется для оформления подов в домашних печах. Таким образом, он не имеет ярко выраженных швов и получается достаточно гладким, так что, если вы будете использовать печь из кирпича для готовки, по ее поверхности будет легко двигать различную посуду.

Кирпичная печь с водяным контуром.

От качества кирпича полностью зависит долговечность и качество самой печи. Поэтому для ее строительства можно использовать только кирпич высокого качества. Узнать, насколько качественным является материал, достаточно просто — он должен быть характерного розового цвета и издавать чистый звук при ударе молотком. В случае если кирпич имеет фиолетовый оттенок, это значит, что он пережженный. Если же кирпич оранжевого цвета, то он недожженный. Ни первый, ни второй вариант не подходят для кладки печи из кирпича.

Печь кладем только из кирпичей высокой прочности. Желательно, чтобы они не имели сколов и трещин, были ровными. В идеале необходимо подобрать кирпичи одинакового размера. Однако если вам не повезло, и в партии оказались кирпичи с дефектами, не используйте их при кладке топки и дымохода.

Устройство печи из кирпича подразумевает наличие соответствующего фундамента. Как правило, фундамент представляет собой котлован глубиной 1 м с песчаной подушкой толщиной 11 см. Сверху котлован заливается бетонным раствором. Фундамент должен быть устроен на расстоянии не менее 250 мм от внутренней стены дома.

Подготовьте материалы и инструменты, необходимые для кладки печи из кирпича. Вам понадобятся:

Схема печи “Сахара”.

  1. Причальные скобы (из оцинкованного листа со шнуром и стального прута с защелкой).
  2. Остроугольная кувалда.
  3. Прямоугольная кувалда.
  4. Комбинированная кельма.
  5. Шаблоны для разметки проемов.
  6. Деревянная и металлическая трамбовки.
  7. Молоток-кирочка.
  8. Шаблоны для кладки каналов.
  9. Расшивки для вогнутых и выпуклых швов.
  10. Уровень.
  11. Отвес.
  12. Растворная лопатка.
  13. Складной м.
  14. Угольник.
  15. Рулетка.
  16. Глина красная.
  17. Кирпич красный.
  18. Песок.
  19. Цемент.
  20. Дверца поддувальная.
  21. Дверца топочная.
  22. Колосник.
  23. Дверцы чистки дымохода.
  24. Чугунные задвижки.
  25. Чугунная плита.
  26. Стальные уголки.
  27. Алюминиевые уголки.
  28. Стальные полосы.

Размеры и количество материалов могут меняться в зависимости от вашего проекта печи.

Основные принципы кладки печей из кирпича

Процесс кладки печи из кирпича

Сначала кирпичи замачиваются в дощатом ящике, длина которого должна соответствовать количеству кирпичей в 1 ряду печи. Кирпичи кладутся рядами, так как они будут лежать в кладке. Раствор нужно наносить одной рукой. Кельма применяется лишь тогда, когда нужно равнять кладку с наружной стороны для аккуратного и привлекательного внешнего вида.

Одной рукой нужно набирать горсть раствора, а другой доставать кирпич из воды. Раствор наносится на кирпич достаточно тонким слоем, не должно оставаться голых участков. Кирпич кладется на выбранное место, немного двигается и плотно прижимается. Следующий кирпич кладется по похожему принципу, только раствор уже нужно наносить на пласт и на тычковую часть.

При кладке печи из кирпича швы могут быть выполнены различными способами. Выбор зависит от того, будете ли вы штукатурить кладку снаружи.

При первом способе швы выполняются впустошовку. В данном случае раствор не залегает глубже 0,5-1 см. Этот метод предполагает, что после нанесения штукатурки материал проникнет в швы, сцепится с поверхностью, за счет чего будет создана монолитная конструкция.

Если печь не будет штукатуриться, то швы стараются заполнить раствором, полностью сравнивая их с поверхностью кирпичных стен. При желании швы можно сделать фигурными при помощи расшивки, например выпуклыми.

Приготовление раствора для кладки кирпичной печи
Существует несколько вариантов приготовления раствора для кладки печи из кирпича. Обычно печник в процессе сооружения конструкции опытным путем приходит к выбору самого оптимального для конкретно взятого случая варианта.

За сутки до начала работы по возведению печи глину необходимо замочить. После этого в нее добавляется вода в объеме, который позволил бы довести раствор до консистенции сливок. Тяжелые примеси оседают на дно стенок, легкие — всплывают на поверхность. Чтобы очистить глиняный раствор для кладки печи, его нужно процедить при помощи специального сита. После этого в емкость вводится определенное количество песка. Раствор очень тщательно перемешивается.

Понять, что раствор готов к использованию, можно по исчезновению с его поверхности лужицы жидкой глины. В массу небольшими порциями прибавляется песок, пока лужицы полностью не растворятся.

Особенности и порядок кладки кирпичной печи
Правильно выложенная печь из кирпича станет настоящим украшением дома. Как правило, такой отопительный агрегат имеет достаточно простую конструкцию. Единственная сложность для человека, решившего построить ее самостоятельно — это свод варочной камеры.

Однако даже с устройством свода можно справиться самостоятельно. Отличным выходом будет аккуратный глинобитный свод, выполняемый при помощи опалубки. При тщательной и аккуратной работе он приобретает форму опалубки, держится надежно и долго, не дает трещин при смене температур. Свод делается при помощи уплотнения материала, который больше весит, потому и опалубка должна быть достаточно прочной. Толщина подобного свода может достигать 30 см.

Кирпичные печи топятся исключительно твердым топливом. Каменный уголь не используется. Можно брать кизяк, солому, традиционно дрова. Каминные печи могут быть с индивидуальным видом топлива.

Класть простую печь из кирпича не так сложно, как может показаться на первый взгляд. После сортировки кирпичей на предмет дефектов выбирают самый лучший, который будет использоваться для устройства варочной камеры. Обязательно нужно соблюдать порядок кладки данной конструкции: сначала идет фундамент, после этого укладывается гидроизоляционный материал, и только потом — подпечье.

Первый ряд печи кладется не из красного кирпича на раствор, а 2-й ряд выкладывается колодцем толщиной в 1 кирпич. Именно он и образует подпечье, где можно будет хранить разнообразную утварь. После этого кладутся 2 ряда такой же формы (не забывайте про подпечье).

Завершает конструкцию 5 ряд: с него уже начинает формироваться свод. Следующие 2 ряда формируют свою, а следующие ряды — вплоть до 10-го — идут в 1 кирпич с холодной печуркой. Она перекроется 11-м рядом над отверстием подпечья. После этого получившийся колодец засыпается, уплотняется и выравнивается. Далее на 12-м ряду укладывается пол, и лишь затем, на 13-м ряду, закладываются шесток, устье и варочная камера, если таковая предусмотрена конструкцией.

Источники: http://alemaksi.ru/stroitelstvo-doma/kak-pravilno-klast-pech-iz-kirpicha-svoimi-rukami-html/, http://teplomonster.ru/kak-pravilno-klast-pech.html, http://1poteply.ru/pechi/kladka/kak-klast-pech-iz-kirpicha.html

Строительство дровяных печей для пиццы. Изготовление купола печи из обожженного кирпича, детали дымохода.

Детали конструкции дровяных печей для строительства. Планы по строительству собственных дровяных печей из кирпича, тепловое расширение и разница температур в материалах, конструктивные измерения.

Дровяные печи для очага, купола, вентиляционного отверстия, дымохода, дымохода, теплового расширения, растворов, теплоизоляции и планы строительства печей.

Для правильной и эффективной работы дровяной печи необходимо помнить несколько правил и применять их на практике.После того, как вы сделаете это, ваша дровяная печь для пиццы в действии будет в порядке. Я написал «должно быть», потому что, например, Если вы забудете добавить цемент в раствор или поработаете волей-неволей, вы можете упустить некоторые вещи.

Я не собираюсь здесь говорить, что мы должны руководствоваться здравым смыслом, никто не совершенен. Но если вы, как и я, наслаждаетесь терпеливыми делами и не слишком много экспериментируете с непроверенными идеями, то из этих усилий вырастет счастье, ведь мы не делаем спутника-шпиона. Придерживайтесь приведенных ниже принципов, и все будет в порядке.

Детали конструкции дровяной печи

Я использую как метрические, так и британские единицы измерения, если их поменять местами, все будет в порядке. Наслаждаться. Несмотря на то, что это не слишком важно, так как не так много измерений, при строительстве дровяных печей все делается в основном по количеству кирпичей, вы не почувствуете, что вас пренебрегают. Но все же здесь есть конвертер единиц длины, если он когда-нибудь понадобится, или convert-to.com предоставляет множество практичных конвертеров единиц для быстрого онлайн-использования.

Очков, написанных здесь, подходят для дровяной печи среднего размера для сада или дома.Сначала приготовление пиццы, затем в той же накопленной тепловой энергии большое жаркое с овощами, а после выпечки хлеба или пирожных с 10 друзьями, дровяная печь с внутренним размером купола:
82 - 90 см x 90 - 100 см (от 32 до 35 дюймов x 35 дюймов). 39 дюймов) отлично подойдет. Если вы имели в виду деревянную печь для пиццы в ресторане, печи с внутренним куполом размером:
4 фута x 5 футов (1,22 м x 1,5 м) или 5 футов x 6 футов (1,5 м x 1,8 м) аналогично, но немного больше, если диаметр купола ( изображение диаграммы для конструкции печи из кирпича с прямоугольной бочкой и печи из круглого кирпича).

Какой купол лучше ...?

Я получаю много писем с вопросами; Купол какой формы лучше подходит для приготовления пищи, проще в сборке, экономичнее для разжигания, дольше держит тепло, потребуется ли 3 часа для нагрева: о) какой купол прослужит долго? Какую из них мы должны построить, купольную печь для пиццы с прямоугольным полом или купольную печь с круглым полом иглу?

Люди задают и более серьезные вопросы; Почему наша духовка недостаточно горячая? Почему он не удерживает тепло в полу или во всем куполе и т. Д.Оба купола могут быть превосходными, если говорить простым языком о факторах «как проектировать и строить печи». При необходимости я создал новую страницу, посвященную этим и другим вопросам с логикой, о том, что делать до и во время сборки печей.

Огнеупорный раствор :
Строительный раствор и огнеупорный раствор - это не одно и то же. Огнеупорные основе шамот миномет не используется в качестве обычного строительного раствора, используемого каменщиками. Строительный раствор соединяет кирпичи, разделяя их. В древесных печах, огнеупорный раствор строго следует использовать только там, где плоские огнеупорный кирпич сустав невозможно.Подробнее о рецептах и ​​использовании огнеупорных растворов.

Строительный раствор общего назначения :
Это не огнеупорный раствор, это раствор для укладки обычного строительного кирпича, домашнего кирпича, как у каменщиков:
6: 1: 1 - песок, портландцемент и известь. Известь в растворе для укладки кирпича удерживает воду, делая раствор более мягким и оставляя больше времени для работы. Примерно в 3 раза дольше до застывания. Или можно смешать раствор без извести: 4: 1 - песок и портландцемент.

Бетонный облицовочный :..
Обшивка минимально 5 см - 2" толстый слой бетона наносится поверх огнеупорного кирпича купол любого стиля бетона печи облицовка очень быстро и легко сделать, и количество или стоимость материала оболочки требует очень мало, в отличие , степень использования каждой печи с дополнительным плотным слоем гораздо выше, Главная печь с 11.5cm -. 4.5" огнеупоров стенки и 5 см - 2" облицовочный слой будет нагреваться в температуре пиццы, 350 ° C - 662 ° F и выше, в менее 1-1 / 2 часа (полтора часа.) Подробнее о облицовке духовки и рецепте.

Огнеупорная теплоизоляция :
Огнеупорная изоляция - это легкий защитный слой, наносимый поверх плотной варочной камеры или под ней, чтобы сделать печь более эффективной и экономичной. Тепло естественным образом имеет тенденцию подниматься вверх, поэтому цель изоляции состоит в том, чтобы остановить потерю тепловой энергии от огня, исчезающего в неправильном направлении, в основном по верху или по бокам. Изоляция также предотвращает нагревание внешних декоративных стен духовки. Для изоляции дровяных печей можно использовать различные изоляционные материалы.Теплоизоляция похожа на эффект соты, фактический материал, из которого состоит конкретная изоляция, предназначен для создания воздушных пространств, а разделенные воздушные пространства (например, в изоляционном слое из керамического волокна на космическом шаттле) являются лучшей изоляцией. Подробнее о термостойких изоляционных материалах и рецептах, а также еще одна страница, посвященная вермикулитовой изоляции.

Мне нравится внешний вид ствола или иглу!

Если вам нравится характер иглу, вы можете покрыть прямоугольный купол теплоизоляцией, сформированной в форме иглу или полуцилиндра, придав вашей духовке простой внешний вид на проволочной сетке.Теплостойкая изоляция легкая и мягкая, поэтому она поглощает движения теплового расширения купола, предотвращая образование видимых трещин снаружи. Вы можете использовать недорогие и при этом очень хорошие изоляционные материалы (с такими же или лучшими свойствами, чем вермикулит или перлит), и да, вы можете добавить их сверху, чтобы сделать вашу духовку более эффективной и равномерно нагретой для гораздо более длительного жарения и выпечки.

Я бы хотел вернуться к этим трещинам и использованию изоляции, потому что это важно; не может быть ничего хуже, чем увидеть, как ваша духовка треснет снаружи, включая переднюю отделку.Здесь мы имеем дело не только с тепловым расширением, но и с «разницей тепла в материалах». Теплоизоляция служит слоем между сплошным куполом и внешней твердой декоративной отделкой всех видов. Купол твердый, он расширяется при нагревании, несмотря ни на что, если к нему была прикреплена внешняя конструкция печи, или достаточно, если она коснется ее, она тоже будет толкаться. Разорвите / разделите эти два слоя изоляционным слоем между ними, например, изоляция более мягкая, и поэтому будет иметь дело с ударом. Я получаю много писем, у которых сердце разбивается, и мне грустно читать, что кто-то, кто не знал об этом, находится в такой ситуации.

Если вы хотите соорудить дома по-настоящему красивую печь для шеф-повара, всегда выбирайте кирпичную кладку. Не собирайте / не отливайте свой купол заранее, на таких куполах образуются трещины в более крупных частях и начинаются раскалывания, если купол не купол должным образом. Если вы предпочитаете иметь и готовить в сборной духовке, купите ее вместо нее, так как на рынке есть высококачественные продукты, а также сборные духовые изделия в виде комплектов. Самодельные большие блоки блоков всегда подвержены влиянию температурных различий в материале. Эта работа изначально требует множества тестов.Огнеупорные кирпичи изготавливаются из глины и в процессе производства обжигаются / стабилизируются в промышленных печах. Стандартные огнеупорные кирпичи с содержанием глинозема 26% рассчитаны на постоянное использование при температуре от 2400 ° F до 1320 ° C. Кирпичный купол представляет собой конструкцию, состоящую из множества мелких фрагментов, при расширении тепла все может красиво двигаться, не образуя крупных трещин. Промышленные печи не собираются из больших литых сегментов, потому что всего несколько блоков это не так. эффективен в будущем. Запасные части были бы дорогостоящими во многих аспектах.Глина / грязь в огнеупорной форме является лучшим и естественным огнеупорной, и, конечно, огнеупоры длятся очень долго. номера больше физических свойств для всех огнеупоров сортов от 18% до 40% содержания оксида алюминия во всех огнеупорного кирпича тел. Также обычно используется мыльный камень / Посмотрите на эти полные термические данные со мыльного камня с помощью калькулятора массы.

Несколько фотографий доделанной печи.

Отношение внутренней высоты купола (Убежища) к высоте входной двери должно быть правильно рассчитано. Для достижения наилучшего качества горения в ваших духовках очень важно правильно измерить высоту.Когда вы закончите свою работу, вы хотите, чтобы огонь хорошо горел внутри. Это соотношение составляет 62% к 64%. Самый точный пример для домашней духовки:

Высота входной двери: 10 дюймов (25,4 см)
Высота хранилища (внутренняя): 16 дюймов (40,6 см).

На самом деле купол намного ниже, что можно представить, глядя на встроенную печь снаружи. Самая высокая точка потолка, Убежище, должна быть такой низкой. Тепло от огня, хранящееся в массивных стенах, излучается обратно на готовку, плюс камера становится меньше в объеме, концентрируя важный пар, что создает хорошие условия для выпечки.

Если вы спросите меня, почему это процентное значение, я бы сказал вам в истории, когда вы посмотрите на эти многие лучшие работающие дровяные кирпичные печи с разным объемом поверхности пола и проверите их измерения, вы получите среднее значение этого же соотношение. Не меняйте ее слишком сильно и не экспериментируйте с высотой двери слишком сильно. Это как с нашей природой: если вы измените ее слишком сильно, она обернется против вас.
Что бы нужно было сделать, если бы вы собирались уменьшить вход, нужно было бы ввести другой источник кислорода в камеру для горения, чтобы добиться нормального горения огня.

Если вы увеличите дверцу, тепло будет уходить через верхний уровень дверцы, что сделает вашу духовку менее экономичной и более сложной в использовании. Возможно, через некоторое время ваши брови тоже уменьшатся 🙂 Волосы на моей правой руке всегда короче, выглядят недоразвитыми, потому что я люблю быстро воткнуть их, схватить что-нибудь, чтобы вынуть, а потом съесть (задом наперед, чтобы все как следует проверить их слюнные железы) или прилично что-нибудь вложить внутрь.

Вход в печи на дровах построен намного ниже дверей, например, в камины.Тогда есть пространство между хранилищем и уровень дымохода или вентиляционного отверстия (вытяжной), на котором поднимающееся тепло от огня удерживается, поглощается стенами и не теряется.

Кирпичные дровяные печи используют 75% тепловой энергии от огня, а 25% уходит через дымоход. Неплохая проводимость, не правда ли? Иногда я слышу, что облицовка кирпичного купола вызывает долгое время нагрева, но, конечно, это не так, если не считать 10 минут. Это неправильная тактика обжига / разогрева, а не облицовка бетоном, если обжиг длится более 1-1 / 2 часа.Если вы хотите, то для достижения температуры пиццы в домашней печи с облицовкой может потребоваться всего 1 час. Хотя вместо агрессивного нагрева я предпочитаю умеренный нагрев, который очень легко занимает у меня 1 час 30 минут, поэтому после пиццы (если было время для пиццы) я все еще могу готовить долгое время на накопленном жаре.

Кроме готовки, всегда только пиццу было бы скучно и не весело !!! Духовка с облицовкой даст вам 5 часов жарки / выпечки без обжига после понижения температуры пиццы и гораздо больше времени сушки фруктов после выпечки.Теплопоглощающая масса абсолютно необходима для более крупного жаркого, такого как большая индейка, баранина и т. Д., Для качественного обжаривания или выпечки абсолютно необходимо достаточное количество тепловой энергии. Как насчет того, чтобы испечь хлеб или пирог после обжарки, а затем высушить фрукты и разрезать пополам помидоры в течение 24 часов, отлично? Облицовка предлагает это. Для обеспечения стабильности даже в каждой качественной коммерческой печи для пиццы и конвейерных печах горячая поверхность внутри духовки покрывается плотными слоями. Именно так устроены эти печи. Некоторые печи, не только большие производственные печи, имеют купола размером с двойной кирпич (не 2x11.5 см, но в длину 2 x 23 см ... не 2 x 4,5 дюйма, а 2 x 9 дюймов, сторона кирпича.)

Не беспокойтесь о более толстых стенках купола, если вам нужна только печь для пиццы, пицца готовится, пока красные угли все еще излучаются в куполе, просто придайте больше массы полу, чтобы он не опускался вниз быстро после высокой температуры пиццы раскаленные угли были сметены в стороны.

огнеупорных кирпич отопительных печей с хорошей засухой лабиринта поглощающих 90% энергия от огня и только 10% расходуется впустую, что большая технология или система!
Теперь о каминах, в которых мы фактически используем только 10% энергии, излучаемой от огня в комнату, а 90% тепла проходит через дымоход.

Для пода пола духовки лежал огнеупорный огнь кирпич на песчано-кровати или на тонкий слое 1: 1 огнеупорной глины (шамот объяснено) и просеянный песок, чтобы удалить все камешки (половина ведра мелкого песка требуется для работы, без маленьких камней, иначе, если небольшой камешек окажется под огнеупорным кирпичом, вы не сможете его хорошо выровнять), смешанный с водой до состояния пасты. Распределите глиняно-песчаную смесь на влажную водную плиту с помощью зигзагообразного шпателя, имеющего квадратные зубцы на краю. Кирпичи кладут вплотную друг к другу, не используя соединительный раствор.В процессе работы используйте деревянный или резиновый молоток, чтобы равномерно выровнять кирпичи до гладкой поверхности. Кирпич для пода необходимо укладывать не менее чем через 2 дня после высыхания бетонной плиты - отверждения цемента, который армируется с помощью металлической сетки и стержней более высокого качества.

Если вы обдумываете свой собственный сложный проект по созданию печи самостоятельно - будь то большая или маленькая, дровяная печь с интересной кирпичной отделкой или очень простая печь с качественно сделанным куполом, расположенным низко на земле, и красивый кирпич перед входом арка, с дымоходом или без него - подумайте о том, чтобы воспользоваться полной справкой на всех этапах строительства из моего учебника по сборке Swishy духовка с открытым исходным кодом на компакт-диске.Этот компакт-диск проведет вас через всю работу, чтобы правильно настроить печь с первого раза, с ним вы заранее будете четко знать, что вы будете делать каждый день или этап строительства.

Новое в журнале Cdrom Log :
1. Мастерская дровяной печи - включает 370 изображений для всех этапов строительства.
2. Папка «Эквивалентные материалы и источники» для тех, кто по какой-либо причине не может найти или купить огнеупорные цементы. шамотные, огнеупорные растворы, огнеупорный кирпич, теплоизоляция (описано несколько заменителей и препаратов, как / где их получить и как с ними работать, хорошо читать - распечатать в постель.)
3. Папка «в фотографиях купола» (большие фотографии пожаров и обедов в дровяной печи.)
Содержание учебного курса WorkShop и его страница.

* Может быть, вы ищете здесь кого-нибудь, кто сможет построить для вас дровяную печь, тогда, пожалуйста, сначала спросите меня (просто повышение осведомленности).

Видео печи для пиццы MTo / дизайн Ferrari, автор: Джим (вручную собранные камни, собранные для строительства на природе, окружающей его дом).

Спасибо за просмотр.Наслаждайтесь постройкой духовок, розжигом и приготовлением грандиссимо!

Фактически, вы можете выпекать от 4 до 6 часов, перезагружая партии в духовке (включая медленное долгое запекание при температуре выпечки). Мои фавориты - это цельнозерновой хлеб, закваска и турецкий хлеб, конечно же, сладости. Хорошая идея - иметь настоящую книгу о стратегиях выпечки, я заказал ее на eBay и с тех пор с удовольствием ее читаю:

Чтобы заказать эту книгу, нажмите здесь
Великолепно в подарок, или должна быть книга «Сделай сам» Питера Рейнхарта: «Ученик хлебопекаря».

от Rado Hand

Как проложить путь

перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новое в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Салоны кухонь
        • Посмотреть все диапазоны
        • Продажа кухни
        • Кухня Галерея
        • Закажите БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки
        • Раковины из гранита и композитных материалов
        • Установки для утилизации отходов
      • Бытовая техника
        • Духовки
        • Варочные поверхности
        • Плиты

Наше простое руководство по 10 общим символам и функциям духовки

Вы когда-нибудь смотрели на все символы на вашей духовке и задавались вопросом, что они на самом деле делают? Большинство из нас покупают духовку в надежде, что она будет служить нам долгие годы, поэтому правильное обслуживание духовки крайне важно.Более того, в идеале вы хотите, чтобы ваша духовка имела все необходимые вам функции приготовления, но что означают символы духовки?

Здесь мы составили полное руководство, что означают символы духовки на вашей духовке:

См. Полный список символов духовки ниже…

Функции приготовления в духовом шкафу отображаются на передней панели с помощью символов. Понимание этих символов духовки важно не только для успешного приготовления, но и для поддержания духовки в хорошем состоянии. Неправильное их использование может привести к отключению духовки или перегоранию предохранителей, что является серьезным неудобством, даже если у вас есть хорошая страховка на духовку.

Вот десять наиболее часто используемых символов, которые помогут вам понять различные символы духовки и их функции выпечки / приготовления.

1. Вентиляторная печь

Вентилятор в круге представляет духовку, в которой используется вентилятор для распределения тепла, выделяемого круглым элементом, окружающим вентилятор. В идеале распределение тепла должно быть равномерным, чтобы не имело значения, в какую часть духовки помещается еда, она каждый раз готовится идеально.

Духовки с вентилятором

разработаны для более быстрого нагрева, сокращения времени приготовления и снижения потребления энергии.Духовки с вентилятором отлично подходят для одновременного приготовления нескольких противней (печенье, кексы и кексы на верхней, средней и нижней полках соответственно). Их также рекомендуют, если вы любите мясо, приготовленное по-шефски, нежное снаружи и нежное внутри.

Если у вас комбинированная духовка и вы хотите использовать вентилятор, то у символа не будет кружка вокруг вентилятора.

2. Обычное отопление

Обозначение обычного отопления - две линии, одна вверху, а другая внизу квадрата.Линии представляют два используемых нагревательных элемента, один вверху и один внизу духовки. Вместо вентилятора тепло распространяется за счет естественной конвекции. Используйте обычный режим нагрева для запекания мяса и овощей или выпечки пирогов.

3. Нагрев нижнего элемента

Символ представляет собой одинарную линию внизу квадрата, обозначающую используемый нижний нагревательный элемент. Этот метод идеально подходит для выпечки чего-нибудь, для чего требуется хрустящая основа, например пиццы. Также его используют для запекания запеканки.

4. Нагрев нижнего элемента с решеткой

Символом этой функции является зигзагообразная линия (решетка) вверху и прямая линия внизу квадрата. Это удобная функция для приготовления пирогов, пирогов с заварным кремом и хрустящей пиццы.

5. Вентилятор с решеткой

Этот символ представляет собой зигзагообразную линию наверху квадрата с символом веера под ним. Вентилятор распределяет тепло, в то время как гриль готовится сверху. Гриль периодически включается и выключается для поддержания заданной температуры.Этот способ идеально подходит для приготовления мяса и птицы.

6. Гриль

Символ представляет собой зигзагообразную линию в верхней части квадрата. Использование полного гриля позволяет готовить еду практически для всей семьи и гостей. Также может быть режим полу-гриля, что означает, что нагревается только центр элемента гриля. Вам нужно будет поместить еду в мертвую точку, чтобы приготовить ровно. Грили отлично подходят для хрустящей корочки и подрумянивания пищи, поэтому используйте их для приготовления тостов или жареных бутербродов, плавления и коричневого сыра на лазанье и приготовления восхитительных грибных стейков.

7. Подсветка духовки

Скорее всего, символ представляет собой лампочку в квадрате. Некоторые духовки готовят с автоматическим включением света, чтобы вы могли легко видеть прогресс, но в других духовках есть выключатель, так что вам нужно включать и выключать его, чтобы увидеть, что происходит.

8. Размораживание духовки

Не все духовки имеют функцию размораживания, но если у вас она есть, вы увидите ее на символе, который выглядит как снежинка над каплей воды. В этом режиме вентилятор духовки включен, но тепла не выделяется.Циркуляция воздуха размораживает продукты. Замечательно, если вы забыли достать еду для разморозки на ночь и вам нужно быстро составить план.

9. Нагревательный духовой шкаф

Символ представляет собой блюдо, над которым возвышаются линии «пара». Используйте эту функцию, чтобы продукты оставались теплыми, а не готовить их. Пища должна оставаться влажной и не пересыхать при использовании функции подогрева.

10. Плита обогрева

Символ этой функции - три блюда, расположенные горизонтально одна над другой.Этикет на званом ужине гласит, что вы должны подавать тарелки теплыми. Эта настройка сохраняет ваши тарелки в тепле, не повреждая фарфор.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
