Как выложить топку печи с плитой: Порядовка печи с варочной плитой – как правильно пошагово сложить, устройство, проекты – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Часто встречающиеся ошибки при кладке бытовых печей, установке печных труб и водяного отопления

1. Кладка кирпичей «насухую».
Предварительно вымоченный в воде кирпич обладает следующими свойствами: а) держится в кладке немного крепче, чем сухой, потому что вода является транспортной средой для печного раствора и дает ему глубже проникать в поры материала;
б) позволяет достигать более тонких печных швов, что также значительно повышает надежность и долговечность печной кладки.

Предварительно вымоченными должны быть обе поверхности, участвующие в кладке (доставать кирпич из воды нужно непосредственно перед самым моментом укладки на печной раствор). Кирпич, предназначенный для укладки, стоит некоторое время (не менее 1-2 минут) выдерживать в широком ведре с водой, периодически подливая туда воду. Для удобного смачивания верхних поверхностей кирпичей, уже закрепленных в кладке, можно сделать «мини-лейку», проколов 5-8 отверстий в пробке из-под пластиковой бутылки.

В старых изданиях рекомендуют вымачивать кирпич в воде непосредственно перед кладкой в течение 15 минут.

Но мне думается, что и одной-двух минут будет вполне достаточно. Шамотный кирпич в воде не вымачивают, а только ополаскивают непосредственно перед его укладкой.

2. Сужение поперечных сечений дымовых каналов менее одного кирпича на плашку «300 см2. Сужение поперечного сечения дымового канала, более рекомендуемого мной («300 см2) заметно снизит тягу. Сырые дрова в такой печи гореть будут слабо. Возникнут неизбежные проблемы и с достижением равномерной теплоотдачи. 3. Неправильный крепеж рамки топочной дверки — часто встречающаяся ошибка печника.

4. Отсутствие теплового зазора при установке рамки топочной дверки. Тепловой зазор должен быть 0,5 см по всему периметру рамки топочной дверки. Он заполняется шнуровым асбестом. При невозможности укладки асбеста по тем или иным причинам можно посоветовать проверенный способ установки рамки топочной дверки «на раствор», когда в рекомендуемые зазоры впрессовывается обычный печной раствор. Если печной раствор качественно подобран и протестирован, то он вполне может заменить шнуровой асбест, а в чем-то оказаться даже и надежнее.

Практика печных работ показывает, что печной раствор, уложенный в тепловые зазоры по периметру рамки топочной дверки, служит надежно, долговечно и никогда не является причиной растрескивания печной кладки из-за теплового расширения рамки топочной дверки.

5. Проволочная обвязка.
Проволочная обвязка создает лишь видимость добросовестно проделанной работы. Прочности кладке она не только не придает, но и придать не может. Просто потому, что коэффициент теплового расширения металла в 6 раз больше, чем у кирпичной кладки. Однако этот технически безграмотный обычай настолько укоренился в некоторых регионах России, что лучше, руководствуясь желанием не портить отношения с заказчиками, делать то, о чем они просят. Можно порекомендовать располагать проволочную обвязку ближе к внешнему краю печной стенки, где она будет меньше нагреваться.

Иногда на сводах классических русских печей разумно (для придания им дополнительной прочности) укладывать прутковую обвязку из прутка диаметром 1 см или из железных полосок подходящего сечения. Однако при этом магистрали обвязки необходимо укладывать на расстоянии не более 1,5-2 см от внешних краев стенок печи.

6. Несоблюдение других тепловых зазоров.
Тепловые зазоры колосников по всему периметру на 0,5 см засыпаются песком или золой. Плита также не должна устанавливаться впритык или закладываться сверху кирпичной кладкой. Ей необходимы тепловые зазоры около 0,5-1 см.
Тепловые зазоры поддувальных дверок могут быть самыми незначительными. О тепловых зазорах задвижек тяги в литературе о печном деле не упоминается.

Иногда на практике приходится видеть кухонные плиты, наглухо заложенные кирпичной кладкой по всему их периметру (кроме одной стороны, разумеется). И при этом на стенках печи не обнаруживается ни малейших разрушительных следов от теплового расширения плиты. Явление это очень редкое, и как его объяснить, я не знаю. Обычно плиты, наглухо заложенные кирпичной кладкой, заставляют ее в период отопительного сезона ощутимо «дышать» и соответственно активно растрескиваться.

7. Металлические полосы внутри кладки.
При необходимости обустройства подпорок под вертикальные внутренние перегородки дымовых каналов нужно использовать поставленные торцом вверх кирпичи — это будет намного надежнее и долговечнее, чем применение металла внутри кладки.

Рис. 13. Схема установки первого нижнего кирпича внутренней стенки межколодцевой перегородки (внутренний разрез)
	А. Нижний кирпич вертикальной перегородки Б. Проходное отверстие В. Опорный кирпич

8. Установка духового шкафа впритык к топке печи.
Горячие тепловые потоки разумнее подводить к духовому шкафу снизу и потом направлять их вверх, через колодцы равного сечения, огибающие духовой шкаф с обеих сторон. В таком случае хлеб, выпекаемый в правильно установленном духовом шкафу, будет равномерно пропекаться со всех сторон.

В случае, когда переустановка неправильно расположенного духового шкафа затруднительна, можно выложить дополнительную жарозащитную стенку со стороны топки. Но это, конечно же, не лучший вариант.

9. Кладка дымовой трубы выше кровли на печной (глиняно-песчаный) раствор. Кирпичная дымовая труба выше кровли ложится на цементный раствор.

10. Изготовление печных труб из оцинкованной жести. Печные трубы, изготовленные из оцинкованной жести, прогорают в несколько раз быстрее, чем трубы из неоцинкованной.

11. Установка промышленных двустенных дымовых труб вне отапливаемого помещения.
Правильно сложенная печь не нуждается в двустенных утепленных трубах, которые стоят значительно дороже одностенных.

12. Выпускаемые для установки на бытовые промышленные котлы тонкостенные (одинарные) трубы из нержавеющей стали с зольником в нижней части и задвижкой тяги, выполненные в цельносварной конструкции, ни по медицинским нормам, ни по правилам пожарной безопасности ставить внутри жилых помещений категорически нельзя.

Раскаленные газы, доходящие до 1300 С, будут нещадно пережигать воздух, нанося серьезный вред здоровью даже кратковременно пребывающих в этом помещении людей. А все, что будет находиться ближе полутора-двух метров около этого «огнедышащего монстра», может легко вспыхнуть и вызвать пожар в доме. Вместо тонкостенных труб из нержавеющей стали к выходному отверстию бытовых промышленных котлов надо выкладывать зольник и (желательно) искрогасительный зуб (см. главу 22) из шамотного кирпича, уложенного на специальной жароупорной шамотной глине. Это, конечно, хлопотнее и дороже, зато благоразумнее и надежнее.

13. Расширительный бак в отопительных системах иногда бывает разумно вваривать в самую холодную точку отопительной магистрали, а не в самую горячую, куда его нередко традиционно помещают и где в период активного прогрева печи он почти постоянно кипит. Находящуюся в таком расширительном баке воду приходится доливать едва ли не ежедневно. Но делать подобную переустановку можно только при условии, что расширительный бак будет находиться в помещении, а не на чердаке. В противном случае он утратит свойство быть одним из наиболее горячих технологических узлов в тепловой водной магистрали и станет просто-напросто перемерзать при наступлении значительных зимних морозов.

При необходимости переустановки точки вваривания расширительного бака трубка, связывающая расширительный бак со всеми остальными технологическими узлами водяного отопления, должна привариваться к одной из наиболее низких горизонтальных точек водной тепловой магистрали. В верхней же точке отопительной системы надо вварить трубку для свободного выхода воздуха, образующегося в процессе активного кипения воды и ни в коем случае не устанавливать на эту трубку кран. Если кто-нибудь по недоразумению его закроет, то может возникнуть аварийная ситуация в тепловой магистрали.

14. Установка тепловых батарей из толстых водяных труб может очень сильно снижать КПД системы водяного отопления. Большинство домов с водяным отоплением доперестроечного периода именно так и устроено. Но прежде чем приступить к переделке своей старой отопительной системы, надо обязательно получить подробную консультацию у опытного теплотехника. Пусть он сделает расчет, сколько дров вы ежегодно могли бы экономить, установив более совершенную систему отопления.

Исходя из конкретных цифр, переведенных на рубли, вы сможете принять то или иное обоснованное и продуманное решение.

Как выложить печь из шамотного кирпича?

Оглавление:

Варианты кирпича для кладки печей
Сравнительные характеристики красного и шамотного кирпича
Процесс кладки печи
- Инструменты для работы
Кладочный раствор
Особенности кладки печи
Оборудование для печи

Печи сегодня довольно распространены, даже несмотря на то, что есть и более современные системы отопления. Для бани или сауны, для обеспечения дополнительного отопления в доме кирпичные печи остаются незаменимыми. Выкладывать такую печь можно из красного или шамотного кирпича, но сам по себе шамотный кирпич слишком дорогой, его редко используют для корпусов печей. Чаще всего кладка производится из красного печного кирпича, а для топливника уже берется шамотный.

В результате обеспечивается отличное качество при оптимальных финансовых затратах.

Шамотный кирпич морозоустойчив и способен выдержать повышение температуры до 1500 градусов.

Сама кладка печи осуществляется с соблюдением порядовки, т. е. специальной схемы выкладки каждого ряда. На схеме видно, какое количество материала используется и в каком порядке будут располагаться отдельные кирпичи и другие элементы будущей печи. Чтобы приступить к работе по кладке, необходимо сначала определиться с тем, какой будет печная конструкция. Сегодня применяются 3 вида:

Отопительно-варочная печь это оптимальный вариант, который пригоден для обеспечения комфортной температуры в доме и для приготовления пищи. Популярностью пользуются специальные отделения для выпечки хлеба, но кирпич следует выбирать тщательно, шамотный нельзя применять, так как при нагреве он выделяет химические вещества, а это недопустимо при приготовлении пищи.
Обычные варочные печи предназначены только для приготовления пищи, варки щей, для сушки фруктов.
Печи отопительные, камины предназначены для обогрева определенной площади или помещения.

Отдельно стоят каменки для бань, процесс их кладки отличается от печей обычных. Необходима установка специальной решетки для камней, емкости для нагрева воды. Сама печь должна быть прочной, устойчивой к перепадам температуры.

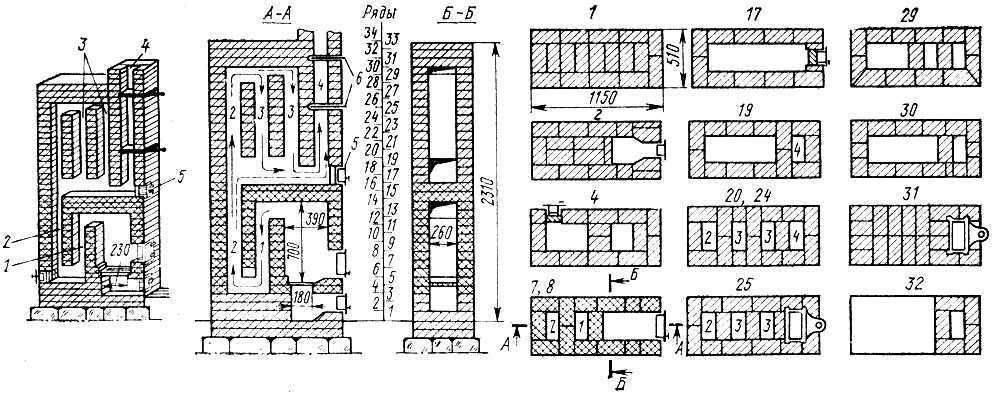

Схема кладки кирпичной печи.

Печной кирпич бывает различным. Выбирая тот или иной вариант, важно учесть необходимые характеристики, будущие условия эксплуатации. Среди таких разновидностей кирпича встречается не только специальный огнеупорный, но и шамотный. Чаще всего используются:

Боровичский кирпич. Он плотный, показатели морозоустойчивости высокие. Красный кирпич имеет 3 рабочие поверхности, слегка закругленные кромки, что придает блоку привлекательность. Такую печь после сооружения можно уже не облицовывать.
Витебский красный кирпич обладает меньшей плотностью, морозоустойчивость у него минимальная. Рабочих поверхности 2, края блока острые. Применяется для кладки печей, так как обладает необходимыми свойствами, а цена его оптимальная. Размеры блоков могут немного отличаться. Это требуется учитывать при выполнении работ.
Шамотный кирпич называют еще огнеупорным. При выборе такого материала важно обращать внимание на качество, так как у различных производителей оно может существенно отличаться. Для хорошего шамотного кирпича свойственна отличная плотность, оттенок кремовый, края острые и ровные, все блоки имеют равный размер. Сегодня можно приобрести блоки различных форм, но стандартно используется Ш8. Применяется для оформления топок, самых горячих участков печи. Из такого материала можно выложить целиком всю печь, но стоимость ее получится слишком большой. С точно таким же успехом ее можно сделать из керамического печного кирпича, а из шамота выложить только топку. Нельзя применять его для камер, предназначенных для приготовления еды, так как во время нагрева выделяются химические вещества. При покупке предпочтение лучше всего отдавать известным маркам, которые будут гарантировать отличное качество. В противном случае печь скоро потребует ремонта.

Сравнительные характеристики красного и шамотного кирпича

Схема кладки кирпичного дымохода.

В чем состоит отличие шамотного кирпича от обычного? Необходимо обратить внимание на некоторые характеристики, которые свойственны данным изделиям. Когда сооружается печь, топку рекомендуют делать из шамота, а корпус печи из печного красного кирпича, но комбинировать их нельзя, так как характеристики они имеют различные.

Характеристики шамотного кирпича:

плотность 1910 кг/м³,
морозоустойчивость 15-50,
пористость 24-30%,
теплоемкость 1,04 кДж/кгС,
теплопроводность 0,84 Вт/мС,
линейное расширение 5,3.

Характеристики красного печного кирпича:

плотность -1950-2050 кг/м³,
морозоустойчивость 15-75,
пористость 8 %,
теплоемкость 0,9 кДж/кг*С,
теплопроводность 0,5-0,7 Вт/м*С,
линейное расширение 3,5.

Процесс кладки печи

Толщина глиняного раствора при кладке кирпича должна быть не более 3-5 мм.

Все кирпичные печи можно классифицировать на:

Черные печи без дымохода. Применяются они редко, так как для начала использования требуется дождаться, пока все топливо не прогорит. Применяются сегодня только для бань.
Серые печи имеют дымоход, но во время использования наблюдаются отложения сажи, топливо должно прогореть полностью. Применяются чаще всего для бань.
Белые печи нагреваются дольше остальных, но зато теплоотдача у них оптимальная, конструкция не пачкает сажей все поверхности вокруг. Дымоход чаще делается кирпичный, хотя сегодня можно применять и более современные варианты, более простые в использовании.
Печи с варочными небольшими поверхностями. Во время кладки кроме топливника предусматривается и рабочая поверхность с варочной чугунной плитой. На такой печи можно готовить пищу, быстро подогревать воду для бытовых нужд.

После того как выбрана печь, точнее, ее конструкции, надо подготовить порядовку. Сегодня можно найти разнообразные схемы, где подробно указано не только расположение, но и общее количество цельного кирпича, половинок, четвертей. Это очень удобно для расчетов материала. После того как схема выбрана, необходимо начать работы по подготовке. Для этого выбирается место под печь, выполняется заливка основания, т. е. фундаментной подушки. Желательно, чтобы расположение печи было предусмотрено еще во время строительства дома, так как вес конструкции получится довольно большой.

Инструменты для работы

Для экономии средств и благодаря огнеупорным качествам шамотного кирпича, его используют только для кладки топки.

Чтобы сложить печь своими руками, необходимо приготовить такие инструменты:

шлифовальная машинка углового типа, абразивный круг, предназначенный для работы по камню, металлу,
дрель, насадка-миксер для замешивания растворов,
емкость на 10-12 л для растворов,
мастерок для укладки кирпича,
строительный уровень, отвес,
деревянная киянка для укладки кирпича,
маркер, рулетка.

Кладочный раствор

Раствор для кладки брать надо глиняный, обычный цементный в данном случае совершенно не подходит. Перед приготовлением глину требуется замочить, песок промыть и просеять. Брать надо только речной, никаких комков и содержание ила в нем не допускается. Фракция рекомендуется 1-1,5 мм. Во время приготовления кладочного раствора соблюдается пропорция 1:2 или 3:2 частей песка к глине.

Есть несколько методов, как сделать глиняный кладочный раствор качественным:

Печь из шамотного кирпича прослужит долгие годы, так как материал не подвержен разрушению при перепадах температур.

Из замоченной предварительно глины и песка замешивается раствор, затем формируется шарик диаметром в 5 см. Затем надо его уложить на деревянную доску, после чего второй дощечкой сдавить. Если глина рассыпается, то раствор некачественный, использовать его нельзя. Если трещины занимают 1/3 объема, то раствор отлично подходит для кладки печи. Если трещины занимают половину объема, то надо добавить песка, после чего проверить пластичность еще раз.

Второй метод заключается в том, что раствор замешивается по выбранной пропорции, после чего из полученного раствора делаются 2 шарика с диаметром около 5 см. Из одного шарика скатывают лепешку толщиной в 10 мм, оба кусочка раствора после оставляются в тени примерно на 2 дня. Если через 2 дня обе части покрываются трещинами, то глиняный раствор жирный, требуется добавка песка. Если трещин нет, а шарик после падения остается целым, то использовать смесь для кладки можно, она отличается необходимыми качествами.

Особенности кладки печи

Первый ряд выкладывается на сухую, т. е. раствор для этого не используется. Начинать кладку требуется с углового кирпича, постепенно заполняя весь ряд. Красный кирпич перед кладкой надо смачивать, чтобы он не оттягивал влагу из раствора. Шамотный кирпич замачивать не следует. После замачивая необходимо на место будущего первого ряда нанести тонкий слой раствора, выложить подготовленный красный кирпич.

Чтобы исключить воздушные пузыри, надо по поверхности осторожно постучать рукояткой мастерка.

Все излишки раствора снимаются сразу, пока он не схватился. Аналогичным образом, строго следуя порядовке, укладываются и все остальные ряды. При этом вертикальные швы не должны совпадать, а при необходимости каждые 5-6 рядов армируются металлической сеткой.

Если порядовка требует использования половинок или четвертей, то нельзя их укладывать внутрь топки и дымоходных каналов, так как они быстро растрескаются. Такие торцы надо всегда обращать внутрь кладки. Кирпич из шамота используется для выкладки топки. При выполнении такой работы надо обращать внимание на следующие моменты:

Кирпич следует ставить только на ребро.
Между стенками печи и топки следует соблюдать зазор в 5 мм.
Для кладки применяется только шамотный глиняный раствор, об этом нельзя забывать.

Оборудование для печи

Во время укладки рядов печи сразу монтируется и необходимое оборудование. Это дверцы, решетки, варочные панели. Все они изготавливаются из чугуна, но обязательно соблюдение зазора, в противном случае чугун просто порвет уже уложенный кирпич во время эксплуатации. Колосниковые решетки ставятся без раствора, зазор соблюдается в 5 мм. Решетка для чистки должна легко извлекаться, ни в коем случае нельзя ее заливать раствором.

Дверцы бывают нескольких типов топочные, очистные, поддувальные. При их установке необходимо использовать проволоку. Обязательно следует проверять правильность установки, чтобы дверца не была перекошена. Для крепежа дверок предназначены специальные отверстия, через которые вставляют проволочные жгуты. Чугунная варочная панель ставится только в том случае, когда печь имеет соответствующую конструкцию.

Сегодня производители предлагают многочисленные варианты материалов для кладки печей, в том числе и шамотный кирпич. Но его стоимость высокая, сооружение печи целиком из шамота не является целесообразным. Лучше делать конструкцию из печного красного кирпича, а шамотный использовать для топочного отделения.

Советы по установке наружной печи для мастеров и профессионалов.

Домашняя страница

Печь.

Запчасти и аксессуары

Установка плиты

Установка пешком

Выбрать местоположение с фирмой, на землю и установленных котон. на котором будет стоять печка. Залитая бетонная плита также является вариантом.

Окончательное размещение печи. Крепления водопровода для печи. Насос нагнетает нагретую воду по красной трубе pex в дом, в то время как синяя труба переносит охлажденную воду обратно к обратному порту наверху. Установка с 2 насосами и 2 возвратными линиями. Заземляющий стержень можно надежно прикрепить к раме в любом удобном месте.

Очень важно, когда вы впервые топите печь, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение. Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход. Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Проверяйте уровень воды КАЖДЫЙ раз, когда вы наполняете печь. Попытка запустить печь без достаточного количества воды вокруг топки может привести к возгоранию изоляции вокруг водяной рубашки. Это некрасивое зрелище. Это также приведет к аннулированию гарантии.

Дымоход

Вполне допустимо добавить удлинение к дымоходу печи или использовать заглушку. В ситуациях, когда сильный ветер неблагоприятно влияет на тягу печи, заталкивая дым обратно в печь, хорошим решением является колпачок, отклоняющий направление ветра. Однако тонкая черная труба будет иметь короткий срок службы. Быстрое охлаждение выхлопного дыма приведет к образованию коррозионно-активного конденсата внутри удлинителя. Поэтому лучшим выбором будет удлинительная труба с двойными стенками. Если вы разместите свою печь достаточно далеко от зданий, в любом случае не потребуется пристройка.

Плита клиента 7-17-19

Основание печи
Поместите сплошные бетонные блоки под ножки или залейте бетонную подушку.

EZ-Pro
Д = 60 дюймов
Ш = 44 дюйма

EZ-Classic
Д = 48 дюймов
Ш = 44 дюйма

Размеры указаны с наружной стороны ножек печи. Каждая ножка имеет площадь 3″. Размеры по центру для EZ-Pro составляют 57″ x 41″, а для EZ-Classic — 45″ x 41″.

Установленный на заводе обратный клапан в водяном насосе необходимо снять и утилизировать перед установкой насоса.

Сантехнические соединения на задней стороне печи.

Это изображение является просто примером установки клиента. В вашей конкретной ситуации может потребоваться несколько иное размещение обратных линий, или вы можете использовать только один насос.

Самая важная деталь – убедиться, что насосы толкают воду ВНИЗ в землю по направлению к дому.

Установка анодного стержня.

Можно использовать ТОЛЬКО магниевый анодный стержень. Перед установкой удалите все бумажные этикетки с нового анодного стержня. Мы не хотим, чтобы маленькие кусочки бумаги циркулировали и, возможно, засоряли насосы.

Установка выхода GFCI.

Основной источник питания печи идет к выключателю сначала, где ЧЕРНЫЙ провод подключается к одной стороне выключателя, затем другой кусок ЧЕРНОГО провода проходит с другой стороны выключателя на сторону LINE выхода GFCI. БЕЛЫЙ провод от основного источника питания также подключается к стороне НАГРУЗКИ. Затем 2 провода, которые питают переднюю электронику плиты, подключаются к стороне НАГРУЗКИ GFCI на соответствующих клеммах (черный к черной клемме, белый к белой клемме).

Не подсоединяйте плиту до тех пор, пока вы не отключите источник питания в распределительной коробке дома! Если у вас нет опыта запуска новых электрических цепей, всегда консультируйтесь со специалистом.

Несколько советов по продлению срока службы вашей печи

Заземляющий стержень
0031 электролиз , ограничьте напряжение между нейтралью и землей и попутно выполните требования NEC.

Электролиз воды – это разложение воды (h3O) на кислород (O2) и водород (h3) при пропускании через воду электрического тока. Свободный кислород в резервуаре для воды будет способствовать образованию ржавчины и в конечном итоге приведет к катастрофическим протечкам и отказу печи.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Сотрите краску там, где провод прикреплен к плите, чтобы получить надежное электрическое соединение. Вы также можете полностью закопать верхнюю часть стержня и этот конец троса, если хотите.

Анодный стержень

Анодный стержень обычно используется в водонагревателях для предотвращения коррозии в баке. Это работает и для уличного котла. Самый простой способ установить анодный стержень в печь Ezboilers — добавить тройник к сливному порту (нижний порт) на задней панели печи. Затем анодный стержень устанавливается в тройник прямо в водяную рубашку, а сбоку от тройника устанавливается сливной запорный клапан. Когда вы сливаете и промываете печь один раз в год, снять анодный стержень для визуального осмотра и при необходимости заменить его несложно.

GFI Outlet или GFI Breaker
Всегда Используйте выход GFI или выключатель GFI на плите. Это защитит электронику, продлит срок службы печи, а также защитит пользователя от опасности поражения электрическим током. Используйте наружный провод 14/2 120 В для подачи питания на розетку GFCI. Линия может быть проложена рядом с линиями PEX от печи до распределительной коробки. На розетке четко обозначены сторона «Линия» и сторона «Нагрузка». Провода от дома к печке подключаются к стороне «Линия», а провода к аквастату и соленоиду на передней части печи подключаются к стороне «Нагрузка».

Этот покупатель отлично справился с установкой выключателя и розетки GFCI в электрическую коробку печи.

GFCI следует проверять не реже одного раза в месяц.

Информация GFCI

Нагрузка GFCI

Внешняя проводка

Подземная проводка

Мы также рекомендуем установить переключатель рядом с GFCI. Используйте обычный выключатель света, чтобы легко включать и выключать питание в розетке GFCI, что упрощает безопасную работу с электрическими компонентами печи.

Водоподготовка

Антикоррозионная химическая обработка наружного котла

Вы НЕОБХОДИМО опорожнять бойлер один раз в год и добавлять свежую воду и проводить антикоррозионную обработку. Помните, что в противном случае гарантия аннулируется. Мы настоятельно рекомендуем следующие продукты:

Одна кварта для обработки воды

Обработка для дровяного котла, 1 кварта = 50 долларов США. Обрабатывает до 200 галлонов30

Уголь и зола

Вытяните золу и угли к передней части топки перед загрузкой. Обязательно доберитесь до металла топки. Это улучшит теплопередачу в водяную рубашку и уменьшит накопление креозота, которое может привести к коррозии креозота. Сделайте своей ежедневной практикой передвигать стороны золы там, где она соприкасается с топкой. Ненарушенная линия золы позволит креозоту скапливаться в одном месте, что приведет к коррозии. Это причина номер 1 отказа топки. Периодически опорожняйте старый пепел по мере необходимости.

Смажьте соленоид
Соленоид регулирует подачу воздуха в топку. Если он выйдет из строя, то не будет контроля над скоростью горения, и печка не будет работать. Два-три раза за отопительный сезон смазывайте вал соленоида. Как и при любом обслуживании электрооборудования, сначала отключите питание. Нанесите свежее покрытие только на вал соленоида и точки поворота. Нанесите автомобильную смазку на вал соленоида, чтобы предотвратить ржавление и обеспечить свободное движение соленоида. Это продлит срок службы соленоида и сохранит надлежащую скорость горения огня.

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, рассчитана на открытие только примерно на один дюйм. Это весь воздух, необходимый для эффективного горения. Регулировка заслонки так, чтобы она открывалась дальше, чем на один дюйм, будет нагружать соленоид и вызывать преждевременный выход из строя.

Конец отопительного сезона

Накройте дымоход, чтобы дождевая вода не попала внутрь топки. Очистите весь пепел и, при желании, покройте открытый металл тонким слоем масла. Это убережет топку от ржавчины в межсезонье.

Смазка соленоида

Трубка PEX

С ней очень легко работать, если знать как. Вот сайт с простыми инструкциями и хорошими обучающими картинками.

Как установить PEX

Вот несколько вопросов и ответов от нашего поставщика».

A: Необходимо только от 18 до 24 дюймов, если только его не переедут. Если по нему будут переезжать, его следует закопать на глубину 3 или более футов или поместить в ПВХ-трубу или водопропускную трубу.

Q : Для чего нужна эта строка?

A : Шнур, прилагаемый к каждому рулону изолированной трубы, может использоваться для протягивания электрического, термостатического, электропроводного кабеля или чего-либо еще через гофрированную плитку.

Q : Какой внешний диаметр плитки ?

A : 4-дюймовая плитка имеет внешний диаметр 4,7 дюйма, а 5-дюймовая плитка имеет внешний диаметр 5,7 дюйма

Q : Что означает «гофрированная плитка коммерческого качества» ?

A : Наша гофрированная плитка одобрена DOT для коммерческого применения, что означает, что она толще/прочнее, чем другая плитка, доступная для широкой публики.

Q : Как подготовить траншею для изолированной трубы ?

A : В траншее не должно быть камней или мусора. При наличии гофрированную плитку следует окружить песком.

Q : В чем разница между Non Barrier и Oxygen Barrier ?

A : Небарьерная трубка PEX используется для «открытых» систем. Системы без давления . Это те, в которые необходимо будет периодически добавлять воду, а также требуют обработки воды. Кислородный барьер Трубка PEX имеет покрытие, нанесенное на внешнюю часть трубки для предотвращения проникновения кислорода в трубку. Кислородный барьер pex используется для «закрытых» систем. Системы под давлением и после заполнения не требуют добавления воды и средств для обработки воды.

Q : Как доставляется этот продукт ?

A : Скорее всего, посылка будет доставлена полуприцепом. Обычно мы используем услугу FedEx Freight Priority для наших грузовых перевозок. Для доставки на дом полуприцеп ДОЛЖЕН иметь возможность легко получить доступ к вашему местоположению, чтобы доставить ваш заказ. Если до вашего местоположения трудно добраться на полуприцепе, вам нужно будет принять другие меры (например, бизнес с погрузочной площадкой или встретить грузовик), чтобы получить ваш заказ. FedEx Freight свяжется с вами по номеру телефона, который должен быть предоставлен (обычно за 1 день до доставки), чтобы убедиться, что они могут доставить к вам, и что кто-то будет доступен для разгрузки и подписания доставки. Всегда лучше, если заказ может быть доставлен в коммерческое место.

Q : Сколько времени осталось до отправки заказа ?

A : Мы всегда отправляем в течение 24 часов с момента размещения вашего заказа и довольно часто в тот же день.

Рекомендации по прокладке изолированных линий PEX варьируются в зависимости от почвенных условий и географического положения. В идеале его следует закопать ниже линии промерзания для вашего местоположения.

Линия замерзания По штатам

Однако, если в вашем районе много грунтовых вод, вам следует избегать оставлять PEX в этих водах. Это ухудшит изоляцию и приведет к избыточным потерям тепла в землю. Мы рекомендуем минимальную глубину около 24 дюймов, и чтобы линии PEX находились внутри дренажной плитки, когда грунтовые воды являются проблемой.

Изолированную линию PEX можно временно проложить над землей во время зимних работ и закопать весной, когда земля оттает. Имейте в виду, что пластиковая плитка не может подвергаться воздействию солнечных лучей в течение длительного времени без повреждения.

Домашняя страница

Видеоинструкции

Защита от коррозии

Руководство пользователя

Наружная печь | Многопроходная серия

Многопроходная серия

Особенности печи

ТРЕХХОДОВОЙ ВОДЯНОЙ ТЕПЛООБМЕННИК

Трехходовой водяной теплообменник был разработан для улучшения теплопередачи и повышения эффективности по сравнению с обычными агрегатами. Теплообменник стратегически расположен внутри водяной рубашки, что увеличивает рекуперацию тепла по сравнению с серией Shaker Grate.

Серия Multi Pass оснащена дверцей для очистки теплообменника, доступной с передней стороны наружной печи, для облегчения очистки летучей золы.

РЕШЕТКИ ДЛЯ Встряхивания и зольника

В серии Multi Pass используется наша оригинальная система чугунных решеток и зольника. Наши шейкерные решетки помогают оптимизировать поток воздуха в очаге, в то же время позволяя владельцу быстро вытряхивать излишки пепла без использования специальных инструментов. Зола собирается в предоставленном очень большом съемном зольнике, что делает очистку и утилизацию чрезвычайно простыми. Как и дверца топки, дверца зольника оснащена нашей двойной ручкой с предохранительной защелкой.

РЕГУЛИРУЕМЫЙ НАГНЕТАТЕЛЬ ПЕРВИЧНОГО ВОЗДУХА

Подача воздуха для горения под решетчатыми решетками помогает повысить температуру горения, делая горение более эффективным и чистым по сравнению с другими традиционными устройствами, представленными на рынке. Регулируемый нагнетатель первичного воздуха обеспечивает постоянную подачу надлежащего количества воздуха в топку, независимо от типа сжигаемого топлива. Подача воздуха для горения регулируется регулятором скорости, удобно расположенным на панели управления.

ОЧЕНЬ БОЛЬШАЯ ИЗОЛИРОВАННАЯ ДВЕРЦА ТОПКИ

Мы разработали серию многоходовых печей для наружного применения с очень большой дверцей топки, расположенной на оптимальной высоте для легкой загрузки. Безопасность лежит в основе всего, что мы разрабатываем, поэтому все наши двери топки имеют несколько слоев изоляции и оснащены нашей фирменной системой ручек с двойной защелкой безопасности.

Выделенные характеристики печи

ТРЕХХОДОВОЙ ВОДЯНОЙ ТЕПЛООБМЕННИК

Трехходовой водяной теплообменник был разработан для обеспечения лучшей теплопередачи и более высокой эффективности по сравнению с обычными установками. Теплообменник стратегически расположен внутри водяной рубашки, что увеличивает рекуперацию тепла по сравнению с серией Shaker Grate.

РЕШЕТКИ ДЛЯ Встряхивания и зольника

РЕГУЛИРУЕМЫЙ НАГНЕТАТЕЛЬ ПЕРВИЧНОГО ВОЗДУХА

ОЧЕНЬ БОЛЬШАЯ ИЗОЛИРОВАННАЯ ДВЕРЦА ТОПКИ

Технические характеристики многопроходной модели

7200MP

7300MP

7400MP

7500MP

Расчетный вес:	1400 фунтов
Ширина:	47 1/2″
Длина:	62″
Высота:	81″
Топка Длина:	30″
Дымоход Размер:	6″
Размер двери:	20″ x 20″
Объем поставки:	1 – 1 1/4″
Размер возврата:	1 – 1 1/4″

Объем воды:	140 галлонов
Мощность вентилятора:	150 куб. футов/мин
Турбовентилятор:	60 кубических футов в минуту
Приблизительная площадь:	2 000 – 3 000
Приблизительное количество БТЕ:	165 000
Изоляция Крыша/стены:	Р30
409 Нержавеющая сталь:	ДА
Внутренний змеевик 300 000 БТЕ:	ДОПОЛНИТЕЛЬНО

Расчетный вес:	1800 фунтов
Ширина:	52″
Длина:	68″
Высота:	87″
Топка Длина:	38″
Дымоход Размер:	6″
Размер двери:	20″ x 20″
Объем поставки:	2 – 1 1/4″
Размер возврата:	2 – 1 1/4″

Объем воды:	180 галлонов
Мощность вентилятора:	150 куб. футов/мин
Турбовентилятор:	60 кубических футов в минуту
Приблизительная площадь:	4 000 – 6 000
Приблизительное количество БТЕ:	275 000
Изоляция Крыша/стены:	Р30
409 Нержавеющая сталь:	ДА
Внутренний змеевик 300 000 БТЕ:	ДОПОЛНИТЕЛЬНО

Расчетный вес:	2500 фунтов
Ширина:	60″
Длина:	72″
Высота:	97″
Топка Длина:	48″
Дымоход Размер:	8″
Размер двери:	24″ x 24″
Объем поставки:	2 – 1 1/4″
Размер возврата:	2 – 1 1/4″

Объем воды:	320 галлонов
Мощность вентилятора:	150 куб. футов/мин
Турбовентилятор:	60 кубических футов в минуту
Приблизительная площадь:	8 000 – 10 000
Приблизительное количество БТЕ:	400 000
Изоляция Крыша/стены:	Р30
409 Нержавеющая сталь:	ДА
Внутренний змеевик 300 000 БТЕ:	ДОПОЛНИТЕЛЬНО

Расчетный вес:	4000 фунтов
Ширина:	89″
Длина:	99″
Высота:	110″
Топка Длина:	60″
Дымоход Размер:	10″
Размер двери:	42″ x 30″
Объем поставки:	4 – 1 1/4″
Размер возврата:	4 – 1 1/4″

Объем воды:	600 галлонов
Мощность вентилятора:	300 кубических футов в минуту
Турбовентилятор:	60 кубических футов в минуту
Приблизительная площадь:	18 000 – 20 000
Приблизительное количество БТЕ:	750 000
Изоляция Крыша/стены:	Р30
409 Нержавеющая сталь:	ДА
Внутренний змеевик 300 000 БТЕ:	ДОПОЛНИТЕЛЬНО

Другие характеристики печи

Топка и водяная рубашка из улучшенной титановой стали 409

Разработанная для того, чтобы выдерживать высокие температуры газификации, нержавеющая сталь 409 обеспечивает наилучшую коррозионную стойкость и прочность, необходимые для максимальной теплопередачи и максимальной теплопередачи. топку и водяную рубашку.

Встряхивающая решетка

Конструкция встряхивающей решетки обеспечивает легкое и чистое сжигание и обеспечивает полное сгорание угля. Автоматический вентилятор с принудительной подачей воздуха продлевает время горения и обеспечивает большую эффективность при более горячем горении за счет подачи воздуха под решетку.

Съемный зольник

Очень большой съемный зольник упрощает очистку, а большая дверца зольника обеспечивает легкий доступ.

Дымоход из нержавеющей стали с ультратемпературной изоляцией

Внутренняя и внешняя оболочки из нержавеющей стали для дополнительной прочности. Изолированный дымоход с двойными стенками позволяет легко расширять дымоход с доступной длиной блокировки.

Система турбонаддува

Система турбонаддува обеспечивает более чистое и эффективное горение внутри топки, позволяя дожигать вторичные газы перед выходом из дымохода топки.

Индикатор уровня воды

Легко читаемый индикатор уровня воды будет информировать вас о необходимости добавления воды.

Простота использования Элементы управления

Серия Multi Pass оснащена термостатом, обеспечивающим равномерный обогрев вашего дома или офиса. Наши цифровые элементы управления с подсветкой легко читаются в любое время. Благодаря своей конструкции они также экономичны и легко заменяемы.

Трехходовой водяной теплообменник и трубы теплообменника из нержавеющей стали

Система тройного прохода позволяет многоходовым печам обеспечивать лучшую теплопередачу с более высокой эффективностью и меньшим расходом топлива. Это также облегчает вторичное сгорание, обеспечивая более быструю рекуперацию тепла.

Экономия средств

Владельцы Crown Royal Stove могут сэкономить примерно 50–100 % своих годовых расходов на отопление. Они также могут уменьшить или даже устранить счета за горячую воду и зависимость от иностранного топлива.

Удобство

В зависимости от температуры наружного воздуха и размера агрегата, наши уличные печи необходимо загружать только один или два раза в день. Поскольку наши блоки устанавливаются на открытом воздухе, они удаляют грязь, кору, пепел, дым, сажу или насекомых из вашего дома, которые в противном случае могли бы быть там, если бы был установлен внутренний блок. Теперь он остается снаружи, где ему и место. При соблюдении правил установки вы также можете растопить снег с проезжей части и тротуаров.

Изготовлено с заботой о безопасности

С уличной печью вы исключаете риск пожара в доме, пожара в дымоходе, дыма в помещении или отравления угарным газом. Наша уникальная защитная защелка топки предотвращает слишком быстрое открывание загрузочной дверцы. Каждая печь Crown Royal Stove прошла тщательные испытания, чтобы обеспечить ее долговечность и надежность.

Другие функции печи

409 Топка и водяная рубашка из усиленной титаном нержавеющей стали

Разработанная для того, чтобы выдерживать высокие температуры газификации, нержавеющая сталь 409 обеспечивает наилучшую коррозионную стойкость, максимальную теплопередачу и прочность, необходимые для топки и водяной рубашки.

Встряхивающая решетка

Съемный зольник

Очень большой съемный зольник упрощает очистку, а большая дверца зольника обеспечивает легкий доступ.

Дымоход из нержавеющей стали с ультратемпературной изоляцией

Система турбонаддува

Индикатор уровня воды

Легко читаемый индикатор уровня воды будет информировать вас о необходимости добавления воды.

Простота использования Элементы управления

Тройной водяной теплообменник и трубы теплообменника из нержавеющей стали

Экономия средств

Удобство

Изготовлено с заботой о безопасности

Атрибуты

409 Усиленная титаном нержавеющая сталь
Чугунная решетчатая решетка со съемным зольником
Трехходовой водяной теплообменник
Заполненные водой трубы теплопередачи из нержавеющей стали
Принудительная тяга вентилятора
Дымоход
Изолированный дымоход класса А
Антипригарная дверная прокладка
Теплоизоляция – Стены R30, Крыша R30
Индикатор уровня воды
Предохранительная защелка дверцы топки
Цифровая панель управления
Вторичное сжигание
Трехходовой водяной теплообменник
20-летняя ограниченная гарантия

Преимущества

Чистота, эффективность и безопасность
Низкие эксплуатационные расходы
Снижение затрат на отопление
UL 391, UL 726 и CSA B366. 1
Сделано в США

Пособия

Без беспорядка в доме
Работает с любой существующей системой
Нет угарного газа, вызванного парами газа
Съемный зольник
Большая топка и загрузочная дверца
Экономичный источник тепла
Несколько соединений подачи и возврата 1-1/4″
Легкосъемная задняя дверца для доступа к сантехническим соединениям
Свет для ночной загрузки

Система Turbo Draft

Помогая сделать каждый цикл горения более чистым и эффективным, система Turbo Draft подает свежий воздух над пламенем, направляя вторичные газы вниз для сжигания, прежде чем они уйдут. в трехходовой теплообменник. Когда воспламеняются вторичные газы, температура огня резко возрастает, что делает горение более эффективным, одновременно увеличивая рекуперацию тепла, при этом снижая вероятность накопления креозота из газов, выходящих через дымоход.

Furnace Applications

Residential Homes

Pools/Hot Tubs

Domestic Hot Water

Radiant In-Floor Heating

Commercial

Greenhouses

Гаражи и мастерские

Амбары и сельское хозяйство

Печи

Жилые дома
Бассейны/джакузи
ГВС
Теплый пол с подогревом
Коммерческий
Теплицы
Гаражи и мастерские
Амбары и сельское хозяйство

Характеристики серии Multi Pass

ДВЕРЦА ТОПИТЕЛЬНОГО ЯЩИКА
Очень большая изолированная дверца для удобной загрузки топлива. Оснащен нашей фирменной системой ручек с двойной предохранительной защелкой.

ДВЕРЦА ЗОЛОВОГО ПОДДОНА
Легкий доступ для удаления и очистки золы через зольник. Имеет двойную рукоятку с предохранительной защелкой.

ДВЕРЦА ДЛЯ ПРОЧИСТКИ ТЕПЛООБМЕННИКА
Легкий доступ для очистки летучей золы. Имеет двойную рукоятку с предохранительной защелкой.

ЧУГУННЫЕ РЕШЕТКИ
Предназначены для обеспечения полного сгорания топлива и удаления золы.

ЗОЛЬНИК
Очень большой съемный зольник для легкой очистки.

ТУРБОВЫТЯЖНАЯ СИСТЕМА И ВОЗДУХОДУВКА
Подает воздух над пламенем, направляя вторичные газы вниз для сжигания перед выходом из дымохода печи.

ТРЕХХОДОВОЙ ВОДЯНОЙ ТЕПЛООБМЕННИК
Разработан для лучшей теплопередачи и более высокой эффективности по сравнению с обычными агрегатами.

НАГНЕТАТЕЛЬ ПЕРВИЧНОГО ВОЗДУХА ДЛЯ ГОРЕНИЯ
Подача воздуха для горения под решетку встряхивателя, обеспечивающая более горячее и чистое горение.

ДЫМОХОД ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Изолированный дымоход класса А.

Характеристики серии Multi Pass

ДВЕРЦА ТОПИТЕЛЬНОГО ЯЩИКА
Очень большая изолированная дверца для облегчения загрузки топлива. Оснащен нашей фирменной системой ручек с двойной предохранительной защелкой.
ДВЕРЦА ДЛЯ ЗОЛЬНИКА
Легкий доступ для удаления и очистки золы через зольник. Имеет двойную рукоятку с предохранительной защелкой.
ДВЕРЦА ДЛЯ ПРОЧИСТКИ ТЕПЛООБМЕННИКА
Легкий доступ для очистки летучей золы. Имеет двойную рукоятку с предохранительной защелкой.
ЧУГУННЫЕ РЕШЕТКИ
Предназначены для обеспечения полного сгорания топлива и удаления золы.
ЗОЛОВОЙ СОВОК
Очень большой съемный зольник для легкой очистки.
ТУРБОВЫТЯЖНАЯ СИСТЕМА И ВОЗДУХОДУВКА
Подает воздух над пламенем, направляя вторичные газы вниз для сжигания перед выходом в дымоход печи.

Промышленная вентиляция в Москве строительство монтаж в Подольске
