Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата.

СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс.

Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

1. Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
2. Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
3. Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

1. В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
2. На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
3. При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

1. Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
3. Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

1. Уменьшить расход топлива.
2. Урегулировать работу отопительной системы.
3. Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество.

Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

1. Где будет располагаться дымоход относительно конькового ребра.
2. Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
3. Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
4. Какой угол наклона перекрытия планируется обустроить.
5. Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Расстояние дымохода от свода	Высота трубы по отношению к крыше
150-300 см	равна
менее 150 см	выше на 50 см
более 300 см	является горизонталью, проведенной от конька, и прямой, соединяющей его с дымоходом, образовывающей угол в 10˚

Что запрещено делать при сборке дымохода

Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.

Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.

Габариты

Кроме длины и сечения, важно подобрать правильный размер и форму конструкции. Канал необходимо сделать строго вертикальным, без каких-либо поворотов. Допустимо лишь незначительное отклонение: до 30 градусов на погонный метр. При этом переход должен быть мягким, чтобы не оказать излишнего влияния на конструкцию и ее работу.

Видео о принципе математического метода

Видеоматериал – пример расчета

Заключение

Расстояние и высоту печной трубы дымохода относительно конька крыши можно доверить профильным специалистом, чтобы не тратить свое время впустую. Мастера обеспечат длительную эффективную эксплуатацию печного канала, с проведением редких и незначительных ремонтных работ. В результате использование отопительной системы станет комфортным и долговечным, а проживание в новом доме приятным.

какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

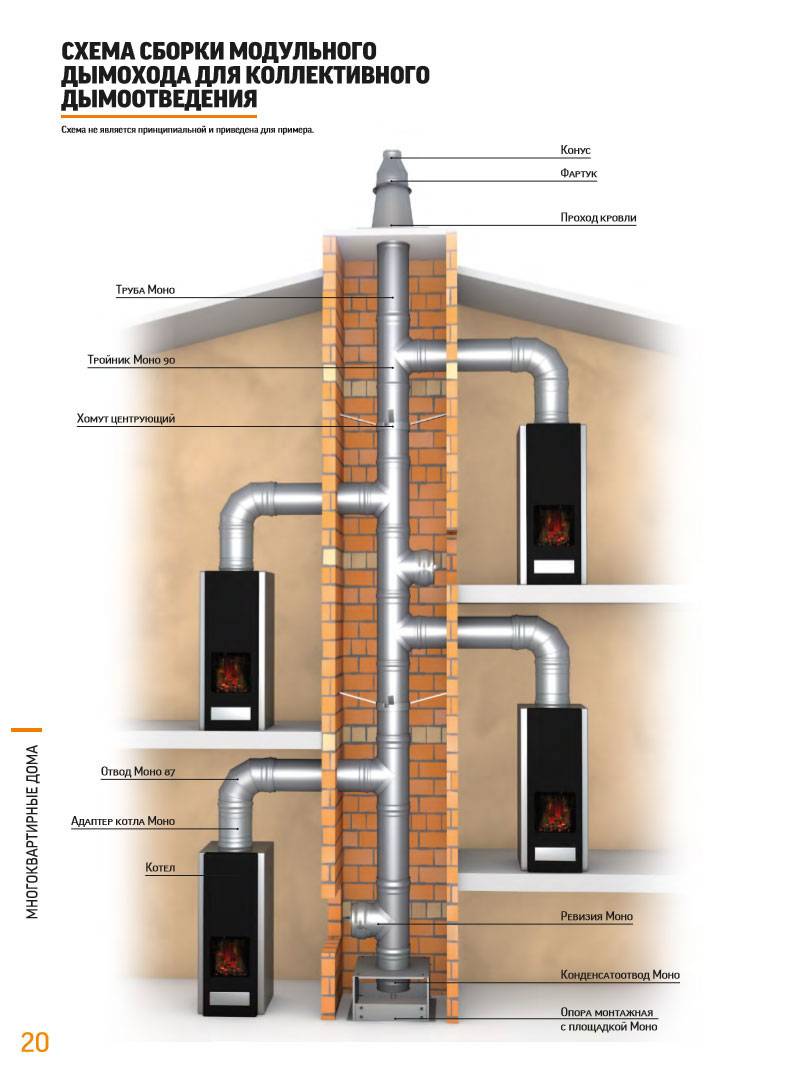

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 – оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

1. Одностенные – без теплоизоляционного материала.
2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

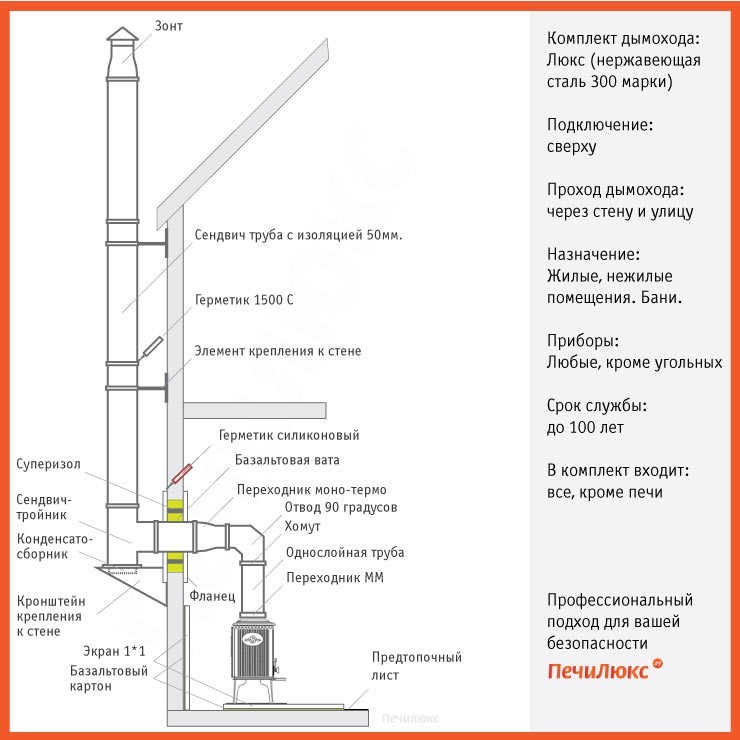

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

• дождевого колпака;
• тройников;
• колен;
• вставок с ревизионными люками;
• прямых труб;
• сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 – дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

Расчеты при установке дымохода для дровяной печи и бытового котла

Диаметр дымохода для печи на дровах: способы расчета, формулы, примеры

Свернуть

От оптимального размера сечения и высоты дымохода зависит экономичность и производительность работы печи. Правила СНиП и несколько вариантов расчета помогут вам правильно подобрать размер для дровяной печи в доме.

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата.

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер. Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов.

Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы.

к содержанию ↑

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

к содержанию ↑

Способы расчетов

к содержанию ↑

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

1. Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

• В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
• V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
• Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.

1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
2. Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

• С – это постоянный коэффициент, равный для печей на дровах 0,034;
• литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
• высота дымохода обозначается буквой «h».
• Т0 – средний уровень температур атмосферы;
• Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

• буржуйка работает на твердом топливе;
• в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
• уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

1. Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

к содержанию ↑

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

• габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
• размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
• высчитываем соотношение. (338/2695)*100=12,5%.
• смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

• топка 800/500 мм, ее площадь – 40 см2;
• сечение дымохода 200/200 мм, площадь равна 4 см2;
• рассчитываем соотношение (400/4000)*100=10%.
• по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

к содержанию ↑

Что делать если сечение дымохода квадратное?

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

к содержанию ↑

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

к содержанию ↑

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх.

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

к содержанию ↑

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

к содержанию ↑

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
• «V» — уровень объема отработанных газов;
• «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

к содержанию ↑

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

к содержанию ↑

Вывод

Выполнив расчет или определив размер по таблице, вы не только обезопасите ваш дом от возникновения пожаров, но и значительно сэкономите на топливе. Главное внимательно и ответственно выполнить монтаж и комфорт и уют в доме будет обеспечен.

Источник: https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/diametr-dymohoda-dlya-pechi-na-drovah.html

Дымогазы ТТ котла – подбор дымохода

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным.

Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Обратите внимание

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим.

Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная.

Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Важно

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально.

Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу.

Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Совет

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.

Источник: http://KotlObzor.ru/dymokhod-dlya-tverdotoplivnogo-kotla/

Диаметр дымохода для печи на дровах таблица: расчет по формулам

Важно также правильно выбрать высоту и диаметр дымоходной трубы. Неправильный расчет одного хотя бы одного параметра отразится на тяге и КПД.

Ошибки, которые могут быть допущены при проектировании и постройке дымохода в жилом доме или бане, приводят нередко к более тяжелым последствиям: пожару, необходимости финансовых расходов на переделку и пр.

Потому так важно выполнять нормативные требования при возведении трубы.

Как рассчитать диаметр дымохода

При проектировании дымохода, необходимо выбрать тот материал, который использовать. А материал во многом зависит от того, какое топливо будет использоваться при отоплении.

Ведь дымоход предназначен для вывода остатков горения одного топлива, и не подойдет при другом.

Например, дымоходная труба из кирпича прекрасно функционирует с дровами, но не годится для отопительных приборов, работающих с газовым топливом.

Кроме этого, необходим верный расчет диаметра домоходной трубы.

Если дымоотвод используется для одного обогревательного прибора, проблему можно решить, просмотрев технические документы, предоставленные заводом, изготовившим прибор.

А если в одну трубу подключается несколько разных систем, то для расчета дымохода, нужно знание законов термодинамики, профессиональный расчет, особенно диаметр трубы. Неправильно считать, что диаметр нужен побольше.

Шведский метод

Среди разных способов расчета диаметра, важна оптимально подходящая схема, особенно если приборы низкотемпературные и длительного горения.

Для определения высоты учитывают отношение площади сечения дымоходной трубы к внутренней камере сгорания. Высоту трубы определяют соответственно графику:

Где f — площадь разреза дымохода, а F – площадь топки.

Пусть, к примеру площадь сечения топки F равна 70*45=3150 кв. см, а сечение дымоходной трубы f — 26*15=390. Соотношение между приведенными параметрами составляет (390/3150)*100%=12,3%. Сверив полученный результат с графиком, видим что высота дымохода примерно равна 5 м.

Обратите внимание

Важно! Такой метод вычисления больше подходит для каминных приборов, ведь здесь не учитывается объем воздуха внутри топки.

Важно! В случае установки дымоотвода для сложных отопительных систем важно рассчитать параметры дымоотводящей трубы.

Точный расчет

Чтобы рассчитать нужное сечение дымохода, обязательно учесть все его характеристики. Для примера можно выполнить стандартный подсчет размеров дымоотвода, подключаемой к дровяной печи. Берут такие данные для вычислений:

• температура отходов горения в трубе равна t=150°С;
• скорость прохождения по трубопроводу отходов равна 2 м/с;
• скорость сгорания дров B равна 10 кг/ч.

Если следовать этим показателям, можно заняться расчетами. Для этой цели вычисляют количество выходящих продуктов горения по формуле:

Здесь V равен количеству воздуха, который требуется для сгорания топлива со скоростью v=10 кг/час. Оно равно 10 м³/кг.

Получается:

Затем вычисляют искомый диаметр:

Таблица диаметров дымоходов

Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, поскольку многие предпочитают устанавливать готовые трубные элементы из различных материалов.

Чтобы легко разобраться в этих разнообразных материалах и научится выбирать правильные параметры, разработаны документы с нормативными данными, занесенными в специальные таблицы. Здесь указаны соответственные параметры.

Для расчета нужных габаритов, можно воспользоваться этими таблицами.

Внимание! Следует помнить, что сечение дымоотводящего трубопровода должно быть больше или равным сечению внутреннего канала отопительного прибора.

Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность.

Источник: https://setafi.com/bytovaya-tehnika/pechi/diametr-dymohoda-dlya-pechi-na-drovah-tablitsa/

Дымоход для твердотопливного котла – как правильно выбрать и рассчитать?

Любой владелец частного дома, решивший использовать в качестве источника отопления твердотопливный котел, сталкивается с необходимостью отовода летучих продуктов сгорания. Традиционно эту функцию в жилых домах выполняет дымоход.

В данном обзоре мы попробуем разобраться какие дымоходы бывают, как их расчитать и установить.

Надеюсь данная статья поможет вам выбрать нужные параметры для дымоходной трубы, а также выполнить ее монтаж и подключение к котлу на твердом топливе.

Дымоход или дымовая труба – это специальный канал, используемый в различных строениях для отвода летучих продуктов сгорания твердого топлива. Обычно он представляет собой прямую трубу круглого сечения, так как это позволяет добиться максимальной тяги и минимального скопления сажи на стенах дымоходной трубы.

К системе отвода газов применяют различные требования, такие как:

• Хорошая тяга;
• Наличие теплоизоляции;
• Простота монтажа и обслуживания;
• Долгий срок эксплуатации;
• Стойкость к коррозии;
• Гладкость внутренних стенок;
• Пожарная безопасность;
• Эстетическая привлекательность;

Выбирая дымоход для твердотопливного котла следует принимать во внимание температуру продуктов сгорания. В зависимости от этого параметра следует выбирать материал дымоходной трубы. Современные производители выпускают модульные дымоходы из таких материалов как:

• нержавеющая сталь;
• керамика;
• пластмасса;
• стекло;

Фото 1: Внешний монтаж дымовой трубы в загородном доме

Температура дымовых газов на выходе ТТ котла может достигать 600 градусов Цельсия. Поэтому для использования совместно с твердотопливным котлом отопления ZOTA вполне подойдет стальной и керамический дымоход. Использование дымовых труб из стекла и пластмассы не допускается, так как данные материалы расчитаны на значительно более низкие температуры газов.

Отдельно стоит отметить классический кирпичный дымоход. Агрессивная среда возникающая внутри такой конструкции быстро приводит ее в негодность.Именно поэтому они уступают место более современным устройствам.

Чаще всего в качестве материала для изготовления дымоходной трубы используется нержавеющая сталь. Использование стали дает такому устройству ряд неоспоримых преимуществ:

• обладает малым весом по сравнению с кирпичным;
• прост в установке и монтаже;
• не требует строительства фундамента;

Фото 2: Установка керамического дымохода в дачном доме

Дымоходы из нержавейки по типу конструкции делятся на следующие виды:

• Такие дымовые трубы представляют собой обычную трубу из стали. Достоинство такой конструкции в низкой стоимости. Основным же недостатком являются образование конденсата на внутренней поверхности и как следствие его замерзание при минусовых температурах.
• Устройство такого дымохода, представляют собой конструкцию «труба в трубе». Внутрь главной трубы помещается труба меньшего диаметра, а пространство между ними заполняется теплоизоляционным материалом. Плюс такой конструкции в наличии теплоизоляции защищающей дымоход от образование конденсата, а минус в том, что цена на такие устройства значительно выше.

Особую популярность в последнее время получила конструкция дымохода в виде сэндвич трубы. Такая конструкция представляет собой дымоход собранный из отдельных труб метровой длинны, стыки которых снабжены теплоизоляционным материалом.

Фото 3: Конструкция сэндвич дымохода из нержавеющей стали

Особые требование предъявляются к толщине стенок стального дымохода. При использовании совместно с ТТ котлами, толщина стенок дымовой трубы должна быть 1мм и более.

Для отвода продуктов сгорания от котла на твердом топливе применяются и керамические дымоходы. Как и стальные, они устойчивы к работе при высокой температуре и агрессивной среде. Толщина их стенок значительно больше (1.

5см), а следовательно они намного тяжелее и требуют установки на фундамент. Также керамические дымовые трубы должны быть строго вертикальны. Наличие различных изгибов исключается.

Эта особенность в некоторых случаях делает невозможной установку и монтаж такого дымохода.

Чрезвычайна важна правильная длинна и диаметр дымохода. Применение слишком короткой дымоходной трубы приводит к ухудшению тяги, неполному сгоранию топлива и может способствовать попаданию летучих продуктов сгорания внутрь помещения. Поэтому следует тщательно следить за соблюдением необходимой высоты и площадью сечения дымохода.

Фото 4: Пример подключения системы дымохода к твердотопливному котлу

Большинство российских производителей пиролизных котлов указывают минимально допустимую высоту дымохода в технической документации на изделие.

Диаметр дымовой трубы не должен быть меньше диаметра дымоотводящего патрубка котла, размер которого обычно указан в паспорте устройства или может быть легко измерен. Обычно для бытовых твердотопливных котлов, мощностью 18-70кВт диаметр дымохода составляет примерно 130-200мм.

Ниже приведена таблица высот и диаметров дымохода для котлов малой и средней мощности, которые обычно используются для отопления дач и небольших загородных домов:

Талица 1: Зависимость высоты и диаметра дымохода от мощности котлаМощность (кВт)Диаметр (мм)Высота (м)

18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

При больших высотах дымоходов может наблюдаться ухудшение тяги. В таких случаях требуется купить и установить дымосос для бытового твердотопливного котла.

Фото 5: Дымосос для бытовых твердотопливных котлов

Если известна температура выходящих газов (ТемпГазов(К)) и статическая тяга, то минимально допустимую высоту дымохода можно высчитать по формуле:

Высота(м) = СтатТяга(Па)*ТемпГазов(К)*ТемпВоздуха(К)/3459*(ТемпГазов(К)-1.1*ТемпВоздуха(К))

где,

СтатТяга(Па) — статическая тяга в Паскалях;
ТемпВоздуха(К) — температура наружного воздуха в Кельвинах. Для расчетов лучше использовать максимально высокую среднегодовую температуру;
ТемпГазов(К) — температура продуктов сгорания в Кельвинах на выходе из твердотопливного котла;

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Источник: http://kotlydlyadoma.ru/dymohod-dlya-tverdotoplivnogo-kotla.html

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи — с необходимыми пояснениями

Любая печь или котел, работающие на твердом топливе, должны иметь надёжный дымоход для полного отведения образующихся продуктов сгорания.

Хорошо, если приобретается готовое заводское изделие – в его паспортных данных обязательно указывается необходимый диаметр трубы, а сам агрегат снабжен соответствующим патрубком для подсоединения.

Сложнее, когда реконструируется старая кирпичная или металлическая печь, если хозяева решили оснастить ее сэндвич-дымоходом.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Важно

Как не ошибиться с размерами, чтобы и требования безопасности были в полной мере соблюдены, и, вместе с тем, в трубу буквально не вылетало тепло, снижая тем самым эффективность отопления? Для этого необходимо провести некоторые вычисления, и в этом помощь окажет калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи.

Справочные материалы и необходимые пояснения – в тестовом блоке ниже калькулятора.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Перейти к расчётам

Как производится расчет?

Расчет построен на примерном расходе  того или иного твердого топлива (как уже сложилось в хозяйстве при использовании печи) с учетом его калорийности и выделяемых объёмов продуктов сгорания. Формула вычисления выглядит следующим образом:

d =  √(2 × М × Vу × (1 + T / 273) / (3600 × π))

где:

d – рассчитываемый диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

М – сложившийся примерный расход топлива определенного типа, килограмм в час.

Vу – удельный объем (м³) газообразных продуктов сгорания, образующихся при сжигании 1 кг твердого топлива определенного типа.

T – рекомендуемая температура газов на выходе из дымохода.

π – известная всем величина-константа.

Формула выглядит «устарашающей» и не располагающей к самостоятельному расчету.  Не беда — она полностью реализована в калькуляторе.

Табличные данные по основным применяемым видам твердого топлива приведены в таблице. Впрочем, всё, кроме температуры на выходе из дымохода, уже внесено в программу калькулятора:

Тип топливаУдельная калорийность топлива, кКал/кг, усредненноУдельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³Рекомендуемая температура на выходе из дымохода, °С

Дрова со средним уровнем влажности — 25%	3300	10	150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%	3000	10	130
Торф — брикеты	4000	11	130
Уголь бурый	4700	12	120
Уголь каменный	6500	17	110
Антрацит	7000	17	110

После указания всех запрашиваемых параметров и нажатия на кнопку расчета будет выдан минимальный диаметр внутреннего канала сэндвич-трубы в миллиметрах. Он станет ориентиром при выборе из предлагаемых в продаже комплектов стандартных размеров.

Источник: https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-vnutrennego-diametra-sendvich-dymoxoda-dlya-pechi.html

Устройство и расчёт дымохода твердотопливного котла

Обустройство автономного отопления в частном доме или на даче и установка твердотопливного котла неразрывно связана с необходимостью отвода продуктов сгорания.

Важнейшей задачей является правильное проектирование этого элемента системы. Поэтому высоте, диаметру, конфигурации и проходному сечению дымохода необходимо уделить внимание ещё на этапе приобретения котла. Это параметры, напрямую влияющие на срок службы конструкции и качество её работы.

Почему происходит разрушение

Управляющая автоматика включает отопительный котёл с определённой периодичностью, обеспечивая максимально эффективное функционирование всей системы. По этой причине труба, отводящая дым, не всегда находится под тепловым напряжением. Постоянные температурные перепады приводят к постепенному разрешению конструкции.

Имеют место и другие, крайне неблагоприятные факторы:

Продукты сгорания содержат большой процент водяных паров. Такое явление характерно для любого вида топлива! Конденсат может замерзать при низких температурах, повреждая кирпичную кладку трубы. Или являться причиной интенсивной коррозии металлической конструкции.

Современные топливные агрегаты обеспечивают относительно невысокую температуру дыма (до 130 градусов). Он быстро остывает на выходе, что приводит к оседанию влаги на внутренних стенках и скоплению в этой области сажистых отложений.

При таких условиях эксплуатации в относительно скором времени ухудшается тяга. Если дымоход был спроектирован неправильно, может образоваться угарный газ. А это прямая угроза жизни для жильцов. При неправильно выбранной высоте конструкции смолистые отложения настолько значительны, что чистку от сажи приходится проводить очень часто.

Поэтому основная задача для хозяев:

• правильно выбрать материал для конструкции;
• рассчитать оптимальную конфигурацию;
• и определить размеры проходных сечений.

Основные параметры

При составлении проекта следует ориентироваться:

• на тепловую производительность;
• и на конструкцию топливного агрегата.

Многие производители в инструкции, прилагаемой к каждому котлу, дают специальные таблицы, упрощающие расчёты и позволяющие сориентироваться в параметрах дымохода.

Например, для дымоотвода из стали даются такие параметры:

Параметры

Для установки используется две основных схемы – вне дома (наружный дымоход) и внутри здания (внутренняя конструкция):

Примеры монтажа

Примеры монтажа

Какие материалы подходят

Для сооружения дымоотвода может использоваться не только жаропрочная сталь, но и другие современные материалы.

Как выглядит дымоход в сборке

Как выглядит дымоход в сборке

Жаропрочное стекло относится к элитным строительным материалам – его стоимость выше, чем, например, у керамики. Но при этом конструкция, сооружённая из стекла, даже при относительно небольшой высоте эффективно удаляет дымовые газы и обладает небольшим коэффициентом тепловых потерь.

Керамика считается наиболее долговечным материалом (изготовлена на основе вулканической пемзы), доступным по цене многим хозяевам. Это идеальный выбор для топливных агрегатов длительного горения.

Совет

Конструкция состоит из трёх слоёв: из керамической трубы, минерального утеплителя, облицовки из огнеупорного кирпича. Легко выдерживает температуры до 900 градусов.

Обладает идеально гладкой внутренней поверхностью, препятствующей образованию сажи. Срок эксплуатации до 30 лет.

Сэндвич-панели – современный материал, всё чаще использующийся для наружных дымоходов. Такая труба не нуждается в дополнительном утеплении, не способствует оседанию сажи и образованию конденсата. Но при этом имеет относительно непродолжительный срок службы (в среднем 10-15 лет).

Сталь – классика, традиционно используемая в отопительных системах. Нержавейка обладает длительным сроком службы, доступной ценой, высокой термоустойчивостью (до 700 градусов), возможностью корректировки конфигурации (можно убрать или добавить новый элемент).

Бюджетным вариантом является огнеупорный шамотный кирпич. Этот материал десятилетиями использовался для печей. Поэтому его часто применяют и для твердотопливных котлов. Но в случае с котлами это не очень удачный выбор – дымоход прослужит относительно недолго.

Еще один пример неудачного выбора – асбестовые трубы. Они крайне неустойчивы к внешнему воздействию. Как только начинается разрушение, в воздух попадают мельчайшие канцерогенные частицы, опасные для человеческого здоровья. Известны случаи, когда труба, промокшая от атмосферных осадков, попросту разрывалась при включении котла и разлеталась на мелкие осколки.

Расчёты

Спроектированный дымоотвод должен обеспечивать хорошую тягу (естественную эвакуацию дыма через трубу). Поэтому важно, чтобы конфигурация имела горизонтальный и вертикальный участок.

Чтобы определить тягу необходимо:

• выбрать высоту с учётом диаметра сечения и мощности отопительного агрегата;
• рассчитать тягу по формуле – (суммарная длина трубопровода + высота) умножить на (1,205-0,95).

Примечание:

• 0,95 кг на куб. метр – плотность отводимых газов;
• 1,205  кг на куб. метр – плотность воздуха для бытовых условий эксплуатации котла;

Плотность отводимых газов можно скорректировать по таблице с учётом фактической температуры наружного воздуха:

таблица с учётом фактической температуры наружного воздуха

Пример расчёта. Условия: температура наружного воздуха -10, высота дымохода 5 м, общая длина трубопровода 5 м, мощность котла 20 кВт.

Расчёт по формуле: (5+5)х(1,205-0,96). Тяга равна 2,15 мм. в. ст. Результат нужно скорректировать с учётом того, что 1 Па равен 0,102 мм. в. ст. Полученное значение 21,08 Па будет соответствовать нормативным требованиям для выходного сечения не менее 180 мм.

Сборка

Конструкция дымоотвода устанавливается на котёл при помощи переходников или напрямую. Стыки обрабатываются термостойким герметиком.

Затем собираются все части дымохода. Производится их крепление к стене или крыше с помощью строительных растяжек (труба должна возвышаться над коньком на 1 метр).

На верхний конец трубы устанавливается дефлектор и искрогаситель (он важен для кровли, выполненной из горючих материалов).

Элементы для сборки

Элементы для сборки

Важные моменты

Поперечное сечение должно соответствовать площади поперечного сечения патрубка отопительного котла и не быть меньше этого значения (это ухудшает тягу и повышает риск заброса угарного газа в жилые помещения).

Основная часть дымоотвода должна быть установлена строго вертикально. При этом его горизонтальный участок не может быть длиннее 1,3 метра.

Монтаж может осуществляться двумя способами:

1. Детали вставляются одна в одну, с учётом направления стекания конденсата. Такая конструкция подходит, если нет отдельного сборника влаги. Если он присутствует, часть трубы до сборника устанавливается «по конденсату», а остальная – «по дыму».
2. Детали монтируются с учётом направления движения дыма. Такая сборка называется монтажом «по дыму».

Если сборка и расчёты проведены правильно, при работе котла будет слышен равномерный гул. Он указывает на высокий КПД отопления. В этом случае можно частично перекрыть шибер, отрегулировав скорость отведения продуктов горения.

Источник: https://heatheat.ru/otoplenie/kotly/ustroystvo-i-raschyot-dymohoda

Дымоходы для печей длительного горения: виды (дровяные, угольные), схемы и устройство своими руками

Здравствуйте, дорогой читатель! Мы любим отдыхать за городом, но в холодное время года любимую дачу необходимо обогреть Современные печи значительно отличаются от своих старинных собратьев, в первую очередь по удобству эксплуатации и КПД, но в то же время более требовательны к качеству топлива и особенностям конструкции.

Дымоходы для печей длительного горения имеют некоторые специфические требования к конструкции. В нашей статье мы расскажем об установке дымовых труб к отопительным агрегатам длительного горения своими руками.

Что это такое и для чего он нужен

Дымоход – устройство для вывода в атмосферу продуктов сгорания топлива. Обычно имеет вид трубы, установленной вертикально возле отопительного агрегата или насаженной на него.

Одновременно изолирует газы от горючих материалов и конструкций здания. Дымоудаление охраняет жилье и жильцов от пожара и отравления углекислым и угарным газом.

Как устроен дымоход

Для современных печей длительного горения практически не применяют традиционные кирпичные трубы. Современные дымоходы из керамики или сэндвич-труб имеют модули для подключения к печи, для сбора конденсата, вертикальные, для прочистки.

Керамические конструкции имеют внешний каркас из керамзитобетона, утеплитель из минеральной ваты в промежутке между керамической трубой и каркасом. Модули сэндвич-труб состоят из внешней и внутренней стальной оболочки и утеплителя между ними.

Принцип работы

В основе принципа работы дымоотводов лежит способность газов расширяться при повышении температуры, при этом их плотность уменьшается, они поднимаются вверх, давление в топке уменьшается и в нее подсасывается снизу холодный воздух. Чем выше температура отходящих газов – тем сильнее тяга в трубе.

Виды и конструкции

Виды дымовых труб по материалу изготовления:

• кирпичные;
• металлические — однослойные и трехслойные с утеплителем;
• асбоцементные;
• железобетонные;
• керамические.

Виды дымоходов по конструкции:

• стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
• коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
• насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
• современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
• можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Какой лучше выбрать

Когда говорят о печах длительного горения, обычно подразумевают твердотопливные котлы на самых различных видах топлива:

• дрова;
• пеллеты;
• торф;
• уголь.

Чаще всего речь идет о всевозможных дровяных металлических печах, печах-каминах, булерьянах с основным методом передачи тепла в помещение способом конвекции.

Современное оборудование имеет КПД от 87% у пиролизных агрегатов до  92% у пеллетных. Топливо сгорает почти практически полностью, при этом выделяется немного серной, азотной и других кислот и много влаги. При подъеме не очень горячих отработанных газов они охлаждаются о стенки дымохода и выпадают в виде агрессивного конденсата.

Старые кирпичные и асбестоцементные дымоходы не слишком устойчивы к кислотам и требуют установки внутреннего вкладыша из нержавейки. Кроме того, их необходимо дополнительно утеплять – а на высоте выполнять утепление не слишком удобно. Если есть возможность, такие дымоходы лучше не использовать.

Обратите внимание

Стальные однослойные конструкции без утепления применять в принципе нельзя – конденсат испортит печь, а в морозы может вообще потушить огонь в топке. С утеплением – монтировать сложно и хлопотно, зато не очень дорого. Но ненадолго – максимум на 10 лет.

Оптимальным вариантом являются керамические конструкции и «сэндвич». Они имеют высокую кислотостойкость, очень большой срок службы, устойчивость к коррозии гладкую внутреннюю поверхность, хорошую теплоизоляцию, большой ассортимент готовых модулей заводского изготовления, быстрый монтаж, легкий ремонт.

Сэндвич имеет небольшой вес. Серьезным преимуществом керамики является долговечность (до 50 лет) и способность выдерживать высокие температуры. Оба вида конструкций можно устанавливать и внутри и снаружи здания.

Недостатки: немалая цена, керамика довольно хрупкая и имеет относительно сложный монтаж, требует фундамента.

Внешняя оболочка сэндвича не должна быть толщиной 0,5-0,7 мм – только 1 мм (не должна гнуться при продавливании рукой).

Сделать самому или заказать

Решение этого вопроса зависит от очень многих факторов:

• наличия хотя бы минимальных строительных навыков;
• наличие минимум двух помощников;
• конструкции кровли – на плоских кровлях проводить монтаж не в пример проще;
• конструкции дымоотвода;
• и даже наличия у Вас боязни высоты.

Идеальный выбор – самые прогрессивные сэндвич и керамика. Сэндвич намного проще монтируется и его легче установить самостоятельно: керамика хрупче, наличие фундамента и наружного короба усложняет проведение работ – ее монтаж лучше доверить профессионалам.

Самостоятельное изготовление труб – нонсенс. Можно своими руками сложить кирпичную трубу – но это достаточно сложно, не каждый каменщик выложит ровную вертикальную кладку. Асбестобетонные и стальные трубы с утеплением можно установить самостоятельно, но это неудачный выбор.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

• минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки;
• труба должна возвышаться над плоской кровлей на высоту не менее 1 метр;
• при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м;
• при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька;
• при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;

• максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух  — на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

• высоты конструкции;
• состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи;

наличия наклонных или горизонтальных участков. Для труб  агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;

• установки дефлектора;
• качества и толщины утепления;
• подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Изготовление и установка дымохода своими руками

Установка труб из оцинковки и нержавейки с утеплением мы рассматривать не будем – это уже прошлый век.

Из каких материалов лучше сделать

Выбор оптимального материала расписан выше. Изготовить сэндвич или керамику своими руками нельзя.

Здесь мы рассмотрим установку своими руками самых прогрессивных керамических труб, имеющих к тому же самый сложный монтаж. Сэндвичные трубы имеют модули, по назначению и конструкции напоминающие керамические, и их монтаж не составляет особого труда. Главное – не забыть промазать герметиком стыки и дополнительно утеплить места прохода через перекрытие и кровлю.

Чертеж и схемы

От параметров трубы зависит жизнь жильцов дома. Поэтому начинать работу без начерченного чертежа или хотя бы подробных схем нельзя!  До начала работ необходимо тщательно замерить высоту помещения, чердака, перекрытий. Затем сделать схему или чертеж и определить сколько и каких комплектующих Вам понадобится.

Расчет размеров

Высоту трубы определяем с учетом высоты здания и требований СНиП 41-01-2003 (см. выше).

По диаметру выходного патрубка отопительного агрегата определяем внутренний диаметр дымохода – они должны быть равны.

Видео по монтажу

Все тонкости монтажа керамики и сэндвича можно увидеть на нашем видео.

Особенности монтажа

Порядок монтажа дымохода из керамики:

• фундамент для установки трубы должен быть идеально ровным – никакие перекосы при установке не допускаются;
• для герметизации швов между модулями применяют специальный кислотостойкий раствор. Разводят его в соответствии с инструкцией на упаковке небольшими порциями непосредственно перед применением – иначе он застынет к концу монтажных работ;
• на фундамент устанавливается внешний керамзитобетонный корпус;
• в него вставляется утеплитель и армирующие элементы; их удобно нарезать кусками по 1,5 м. при необходимости соединить два армирующих прута их просто вставляют в отверстия в блоках корпуса с перехлестом не менее 100 мм. Отверстия с армирующими прутьями необходимо заполнить цементным раствором;
• стыки блоков корпуса также скрепляют цементным раствором;
• устанавливается модуль с резервуаром для конденсата и трубкой для его отвода;
• в дальнейшем элементы трубы монтируются в таком же порядке — корпус, утеплитель, керамика;
• при необходимости в керамзитобетонных элементах с помощью болгарки вырезаются отверстия;
• затем монтируется модуль с ревизионной дверцей или тройник для прочистки;
• затем монтируется тройник для подключения котла или камина;
• затем монтируются трубы;
• излишки раствора следует вытирать мокрой губкой;
• при проходе через кровлю труба крепится при помощи специальных хомутов.

После монтажа всех конструкций производится декоративная отделка внешнего керамзитобетонного корпуса и монтаж дефлектора.

Частые ошибки и проблемы при установке

Самой существенной и опасной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Если дымовая труба выходит на кровлю в одном блоке с вентканалами (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Обслуживание и чистка

Регулярная чистка дымоходов позволит избежать пожара и опрокидывания тяги. Периодичность чисток – 2 раза в год. Можно провести механическую чистку, можно воспользоваться химическим методом – сжигать в топке специальные средства. Но следует учесть, что эти спецполенья горят при очень высокой температуре и способствуют более быстрому прогоранию дымохода.

Советы специалистов

Высокую трубу следует укрепить растяжками.

Современные сэндвич- и керамические дымопроводы уже имеют утепление, и утеплять необходимо только места прохода труб через стены и перекрытия.

При монтаже сэндвича необходимо обязательно пользоваться специальным герметиком в высокой температурой эксплуатации (продавцы часто предлагают автомобильный герметик с температурой эксплуатации 500° — он не подходит.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему счастливого зимнего отдыха на хорошо натопленной даче. Подписывайтесь на нашу рассылку – и Вы всегда будете в курсе самой полезной информации по устройству и ремонту частного дома или квартиры. Приводите своих друзей на наш сайт, делитесь с ними в соцсетях нужной информацией.

(1

Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-pechej-dlitelnogo-goreniya

ТОП 5 материалов для дымоходов, или Какой дымоход выбрать

Содержание статьи

Первичная функция дымохода – вывод продуктов горения из топки наружу, но нельзя недооценивать его роль в процессе сгорания топлива и формировании тяги. Специалисты говорят, что при правильном выборе материала для трубы дымохода и грамотной его установке теплоотдачу печи или котла можно увеличить до 10-15%. Однако для газового или твердотопливного котла, камина и печи понадобится дымоход не только разной высоты и диаметра, но и материала. Если ранее выбирали только между кирпичом и неоцинкованным металлом, то сегодня ассортимент подходящих вариантов куда шире. Разбираемся, какие материалы для дымохода, точнее труб дымоходов, существуют, для каких условий они предназначены, и какой дымоход выбрать в зависимости от типа используемого топлива.

Что учесть при выборе материала для дымохода?

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:

• температура отходящих газов. Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;

  Приблизительная температура отходящих газов (*топливо с высоким содержанием серы)

• коррозионная стойкость. При сгорании некоторых видов топлива образуются пары серной и соляной кислоты, которые выдержит далеко не каждый материал. Чем больше серы в составе топлива, тем более устойчивым к воздействию соединений серы должен быть материал. По данному параметру дымоходы делят на три класса: первый – для отвода продуктов сгорания газа, второй – дров и жидкого топлива с содержанием серы до 0,2%, третий – для угля, торфа, дизельного топлива;
• наличие конденсата в дымоходе;
• давление газов в дымоходе. Есть конструкции, рассчитанные на работу при естественной тяге, а есть те, которые предназначены для работы с котлами с наддувом;
• стойкость к возгоранию сажи. Температура в дымоходе при воспламенении сажи, если она присутствует, может кратковременно повышаться до 1000⁰С – не каждый материал это выдержит.

Из всего этого следует, что:

• для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 700⁰С и кратковременное ее повышение до 1000⁰С. Это кирпичные и реже керамические дымоходы;
• для газовых котлов требуется дымоход, который выдержит температуру в 200⁰С с кратковременным повышением до 400⁰С. Обычно в этих целях используют металлические трубы;
• для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 250⁰С с повышением до 400⁰С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.

Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

№1. Кирпичная труба для дымохода

Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.

К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 800⁰С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.

Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.

Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.

№2. Дымоход из стальной трубы

Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 500⁰С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.

Главные преимущества стальных труб:

• простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
• ремонтные работы проводить несложно;
• на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
• высокая коррозионная стойкость;
• возможность создания сложных конструкций;
• высокая герметичность, за счет чего можно создать принудительную вытяжку.

Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.

В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:

• одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;
• одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;
• двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;
• коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.

Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.

№3. Керамическая труба для дымохода

Керамические трубы для дымохода считаются наиболее универсальными, а среди их главных преимуществ:

• долговечность;
• устойчивость к агрессивным средам и коррозии;
• на внутренней гладкой поверхности не задерживается сажа, облегчая уход за трубой;
• высокие теплопоглощающие характеристики;
• устойчивость к высоким температурам. Для твердотопливных котлов используют керамические трубы, которые выдерживают до 650⁰С и устойчивы к резкому повышению температуры при возгорании сажи. Для газовых котлов можно использовать трубы, выдерживающие до 450⁰С, предназначенные для работы во влажном состоянии и имеющие конденсатоотдводчики.

Для монтажа керамической дымоходной трубы требуется обустройство отдельного канала. Оболочку обустраивают из специальных бетонных блоков с пустотами. Вокруг трубы размещают слой утеплителя из минеральной ваты, чтобы защитить прилегающие конструкции от излишнего тепла и уменьшить образование конденсата.  И труба, и теплоизоляция способны впитывать воду, поэтому им необходимо обеспечить нормальную вентиляцию. Она создается за счет наличия вертикальных воздушных каналов между утеплителем и бетонными блоками. Кстати, в бетонных блоках также присутствуют каналы для размещения в них арматуры. Обязательно армировать следует ту часть дымохода, которая выходит на улицу.

Чтобы расширить сферу использования керамических дымоходов, их выпускают в стальном корпусе, а также в виде элементов прямоугольного сечения. Первые не требуют обустройства фундамента и создания специальных каналов, вторые могут применяться для реконструкции кирпичных дымоходов.

№4. Дымоход из асбестоцементной трубы

Пару десятков лет назад асбестоцементные трубы повсеместно использовались для обустройства дымоходов. Собственно, изначально они не были предназначены для подобных целей, в чем легко убедиться, изучая их эксплуатационные качества. Из преимуществ материала только лишь его низкая цена, а вот недостатков значительно больше:

• материал выдерживает температуры до 300⁰С, а часто этого недостаточно. Использовать такую трубу можно разве что на максимальном удалении от топки, там, где дым проходит уже охлажденным;
• на шершавой поверхности быстро накапливается сажа, которая имеет свойство загораться. Но если кирпичный дымоход с подобным справится легко, то дымоход из асбестоцементной трубы может просто взорваться;
• неустойчивость перед конденсатом, в котором содержаться агрессивные химические вещества. Более того, конденсат способен впитываться в трубу, разрушая ее и ухудшая внешний вид;
• большой вес и сложный монтаж;
• негерметичность стыков.

Использовать асбестоцементную трубу для дымохода можно лишь при уверенности, что монтаж будет выполнен правильно, а также при условии регулярной очистки дымохода, но лучше все же обратить внимание в сторону других вариантов.

№5. Вермикулитовые трубы для дымохода

Не так давно в продаже появились вермикулитовые дымоходные трубы. Это трубы из нержавеющей стали, покрытые внутри слоем минерала вермикулита толщиной в 5 см. Этот минерал обладает низкой теплопроводностью, поэтому, по сути, является природным теплоизолятором. Более того, вермикулит абсолютно инертен к агрессивным продуктам горения.

Среди других преимуществ вермикулитовых труб высокая долговечность, относительная  простота в установке, отсутствие необходимости в утеплении дымохода. Основной недостаток заключается в способности накапливать сажу, поэтому чистить дымоход придется часто.

Другие варианты

На данный момент существуют и иные способы обустроить дымоход:

• стеклянные трубы еще несколько лет назад вызвали бы недоумение, а сегодня их преимущества неоспоримы. Стекло не накапливает копоть и сажу, легко чистится, инертно к агрессивным средам и выдерживает высокие температуры. Но стеклянный дымоход обойдется дорого, обустроить его сложно, потребуется дополнительная теплоизоляция, а герметизация стыков усложнена, поэтому пока столь экстравагантный способ не приобрел распространения;
• полимерные трубы – еще одна новинка. Производят их из композита, который, согласно заявленным качествам, обладает большим сроком службы, но может использоваться только при температуре отходящих газов не более 250⁰С, т.е. сфера его применения ограничена газовыми колонками и котлами;
• бетонные блоки и собственноручно вылитые из бетона дымоходы в некоторых источниках называются альтернативой кирпичным трубам. Профессионалы сильно критикуют данный вариант и рекомендуют не играть с огнем: бетон не выдержит серьезных температурных нагрузок, а жаростойкий состав в домашних условиях изготовить невозможно.

Напоследок отметим, что прежде, чем выбрать материал для дымохода, необходимо выбрать котел или определиться с конструкцией печи. Кроме того, учитывать стоит конструктивные особенности здания, а лучше всего еще до начала строительства дома продумать все нюансы его будущего отопления. Расчеты дымоходного канала для своей безопасности лучше доверить специалисту.

Статья написана для сайта remstroiblog.ru.

Какой диаметр печной трубы должен быть в частном доме

Дымоход на первый взгляд кажется простой конструкцией. По сути, это кирпичный столб с каналом внутри для вывода продуктов сгорания. На практике его размеры и устройство определяют, будет ли вообще функционировать печь, так как именно дымоход ответственен за тягу.

Материал

Размер дымохода, без сомнений, зависит от материала, из которого он изготовлен, а последний подбирается в соответствии с отопительным прибором и температурой сгорания топлива.

Печь в частном доме относят к категории твердотопливных котлов – уголь, дрова, а, значит, материал дымохода должен быть готов к действию топочных газов при температуре в 500–800 С и кратковременному повышению нагрева до 1000 С. Подходят для этого только жаропрочные материалы.

• Кирпичный – огнеупорный, конечно. Выдерживает постоянную температуру до 900 С, довольно долго нагревается и долго отдает тепло, что для дымохода, проложенного внутри здания, является достоинством. Из-за этого же свойства не подходит для котлов с низким КПД и газовых.
• Нержавеющая жаростойкая сталь – использовать нужно изделие именно из указанной категории несмотря на более высокую стоимость. Во-первых, такая марка действительно выдерживает нагрев до 800 С, во-вторых, устойчива к действию кислот и конденсата.
• Стеклянный – изготавливается из огнеупорного стекла, отличается прекрасными эксплуатационными характеристиками, однако сложен в монтаже и имеет приличную стоимость. Такой вариант используют для каминов.
• Керамические – рассчитаны для работы при температуре до 1200 С, стойкие к действию конденсата, химически инертны. Являлись бы самым популярным вариантом печной трубы в частном доме, если бы не более высокая стоимость.

На выбор материала влияет и характер топлива. Бурый уголь, каменный, древесина разной породы имеют разную теплотворность. Кроме того, выделяет разное количество сажи, копоти и кислотных ангидридов.

Форма сечения

Диаметр печной трубы – величина несколько условная, так как при сооружении кирпичной печи, дымоход по умолчанию тоже устраивают кирпичный. Однако внутри него теперь чаще размещают металлическую или керамическую трубу для улучшения его характеристик.

Однако с решением таким спешить не стоит и вот почему.

• Прямоугольное сечение провоцирует образование завихрений. Дым поднимается по спирали, часть его, оказавшись в углах, замедляется и образует отдельное завихрение. Это ухудшает тягу, поэтому для котла, нуждающегося в хорошей тяге, этот вариант не рационален.
• Однако для печей и каминов в доме, работающих на дровяном топливе, картина складывается иная. Очень уж хорошей тяги здесь не нужно, и даже наоборот: за это дополнительное время дым отдает больше тепла и помещение лучше и быстрее прогревается. Таким образом можно даже скомпенсировать недостаточное количество дымооборотов.

Для печей считают оптимальным дымоход с квадратным или прямоугольным сечением. А чтобы улучшить его эксплуатационные характеристики, применяют различные виды футеровки.

Диаметр дымохода в доме

Какого диаметра должна быть печная труба зависит от формы сечения и мощности печи. Если используются готовые промышленные изделия, то, как правило, в инструкциях к ним прилагаются специальные таблицы, где указывается требуемая площадь сечения в зависимости от мощности котла и его размеров. Если таковой нет, используют общие рекомендации. При устройстве древесной печи, где максимально сильная тяга необязательна, расчеты могут быть приблизительными.

• Внутренний диаметр печной трубы определяет площадь топки. Длина и ширина сечения должны быть пропорциональны относительно длины и ширины топки в соотношении 1:1,5. Касается это и формы сечения, соответственно.

• Площадь сечения не может быть меньше площади поддувала – это обязательное условие.
• Мощность топки при прочих равных условиях также влияет на диаметр. Если теплоотдача устройства составляет менее 300 ккал/час, размеры сечения должны быть не менее 140*140 мм.
• Какой диаметр печной трубы частного дома необходим, зависит еще и от устройства отопительной камеры. Если она открытая – камины и печи с открытыми каминами, то обустраивается в основном дымоходами круглого сечения – здесь крайне важна хорошая тяга. В этом случае диаметр определяется иначе: как 1: 10 по отношению к площади топки. На фото – устройство печной трубы.

Необходимо учитывать, что внутренний и внешний диаметры печного дымохода – величины разные. Для металлического или керамического дымоотвода оба параметра являются постоянными. Кирпичная труба несколько сложнее: при проходе через перекрытие она расширяется, но при этом ее внутренние размеры должны оставаться неизменными.

Как правильно рассчитать высоту дымовой трубы?

Печь, дающая тепло, почиталась нашими предками как живое существо со своими причудами и настроением. Треск и гул в трубах, внезапно вспыхнувшие угли, погасший в печи огонь – все это трактовалось как мистические знаки и послания. Сейчас, конечно, более популярны газовые котлы и прочее современное оборудование, но иногда необычные проблемы, возникающие в отопительных системах, возвращают нас к мысли о воздействии нечистой силы. Но, конечно же, решение этих проблем лежит в плоскости физики и математики, а не эзотерики. Если печь очень сложно разжечь по утрам, если дым часто выходит обратно в помещение – дело, возможно, в неправильно рассчитанных параметрах трубы.

Зачем вообще нужна дымовая труба?

Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.

Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.

Ищем правильное место для трубы

Во время проектирования дома необходимо позаботиться о том, чтобы расположить дымоход с наветренной стороны дома. Для этого нужно проанализировать направление господствующих ветров. Если же особенности ландшафта или внутренней планировки не позволяют этого сделать, то следует расположить дымоход с подветренной стороны, но как можно ближе к коньку.

Рассчитываем ее высоту

Общая высота

Согласно СП 60.13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта). Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги.

Высота над поверхностью кровли

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

Скатные кровли

• Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
• Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
• Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h² = 2²
h = √2
h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Зоны ветрового подпора

В зону ветрового подпора входит пространство, защищенное от ветра какой-либо преградой (деревом или соседним зданием). Чтобы определить ее границы необходимо провести от наивысшей точки преграды в сторону дымохода линию под углом 45°. В этой зоне горизонтальные потоки воздуха меняют свое направление, замедляются, завихряются, что негативно влияет на качество тяги. Верх дымохода должен быть выше получившейся условной линии не менее чем на 500 мм.

Важно: если высота трубы превышает 1,5 метра, то необходимо дополнительно закрепить ее на кровле с помощью растяжек.

Для того чтобы найти численное значение высоты трубы, нужно воспользоваться следующей формулой:

T = B/P + 0,5

Где:
T – искомая высота трубы;
B – высота препятствия;
P – расстояние от дымохода до препятствия.

Например, если на расстоянии 7 м от оси дымохода расположено дерево высотой 15 м, то минимальная высота трубы будет равна:

15/7 + 0,5 = 2,64 метра

Прикладная арифметика – веселое и полезное занятие, но не тогда, когда от результатов вычислений зависит жизнь и здоровье людей. Перепроверьте расчеты у специалистов, убедитесь, что монтировать дымоход будут квалифицированные мастера, и тогда вид дымка над трубой будет вызывать лишь радостные ожидания – горячего ужина и теплого вечера!

На какую высоту поднимать трубу дымохода относительно крыши частного дома

Вывод дыма и газов от горения топлива осуществляется через дымоходную трубу при помощи воздушной тяги, возникающей в дымоходе. Сила тяги напрямую зависит от высоты дымовой трубы над крышей и разницы температуры воздуха на улице и внутри канала. В дымоходе при работе печи или котла температура повышается до 250–300ºС. После охлаждения дымовых масс, при контакте с металлическими стенками трубы температура снижается, и возникает постоянная тяга.

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Чтобы выяснить присутствует ли тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.

Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

• огнеупорные керамические кирпичи;
• асбестовые трубы;
• нержавейка;
• сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Особенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.

Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

• наклона плоскости кровли;
• расположение канала на плане крыши относительно конька;
• расположения окружающих построек и деревьев;
• расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

• возвышение трубы относительно конька кровли;
• общую длину дымового канала от печки;
• вид и габариты оголовка;
• высоту дымохода относительно вентиляции, окон соседних строений.

Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Еще некоторые советы

Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.

Еще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.

Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.

Правила устройства оголовка

Какие функции приписываются этому устройству:

• защита дымохода от попадания дождя, снега, листвы и посторонних предметов, ослабление воздействия сильных порывов ветра;
• благодаря защите от влаги и ветра усиление тяги в дымовом канале;
• украшение кровли.

Если кровля служит для вывода нескольких труб, то одинаковые оголовки послужат декоративной деталью и объединят все выходы в один ансамбль. Есть различные конструкции оголовков, они предназначаются для вентиляционных каналов и дымовых труб, но их защитные функции необходимы для нормальной работы отопительной системы.

Как выбрать толщину печной трубы | Home Guides

Автором SF Gate Contributor Обновлено 9 февраля 2021 г.

Печная труба, также называемая дымовой трубой или соединительной трубой, проходит от верхней части дровяной печи до потолка или стены. Печная труба используется внутри дома специально для вентиляции дровяных печей. Независимо от того, устанавливаете ли вы печь на существующую трубу или начинаете с нуля, всегда консультируйтесь и соблюдайте требования норм.

Одностенная стандартная

Одностенная труба для печи используется в стандартных установках дровяной печи.Согласно CBMQ.com, это должен быть листовой металл толщиной не менее 24 мм или толще – чем ниже толщина, тем толще металл. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала. Одностенную трубу следует использовать только для отвода воздуха от печи до того места, где труба входит в потолок или стену. Никогда не используйте одностенные трубы для наружных работ или для проникновения сквозь стены или потолки.

Двойная стенка для малых зазоров

Используйте двустенную трубу класса A на современных печах с малыми зазорами.При желании можно использовать его со стандартными дровяными печами, если у трубы печи есть зазор менее 18 дюймов от горючих материалов. Класс A допускает зазор 6 дюймов от горючих материалов из-за изоляционной втулки или трубы внутри. Толщина как внутренней, так и внешней трубы должна быть не менее 24 мм.

Соответствие размеру манжеты

Измерьте диаметр выпускного отверстия манжеты. Хомут – это приваренный круг поверх печки, где соединяется труба. Большинство жилых дровяных печей оснащены 6- или 8-дюймовым воротником.Как указывает Smoke Signals, диаметр печной трубы должен соответствовать размеру воротника. Изменения диаметра манжеты и трубы могут вызвать проблемы с тягой, в результате чего печь будет выделять дым при открытии двери и в целом снизить производительность. При изменении диаметра или длины, в том числе того, насколько дымоходная труба выступает над линией крыши, проконсультируйтесь с местными строительными нормами.

Планирование траектории трубы

Перед установкой дымохода любого типа произведите оценку траектории.Есть два варианта: протянуть трубу вверх от хомута и повернуть его на 90 градусов к стене или установить прямо от хомута к потолку. Если в потолке есть препятствия, путь должен быть к стене. Если препятствий нет, протяните трубу прямо через потолок. Прямая вертикальная труба обеспечивает лучшую тягу и эффективность.

Подходящие детали с одинаковым диаметром

Для трубы для печи требуются дополнительные детали с таким же диаметром, как и для трубы: переходник с хомутом для соединения трубы с печью, наперсток для соединения трубы с потолком или стеной и изолированный рукав класса А. который вставляется в наперсток.

Планирование дымохода дымоходная труба | продукты для вентиляции дровяной печи | Обслуживание каминов в Портленде и Ванкувере Дровяные печи | Пеллетные печи | Установка камина Портленд, ИЛИ

В: Я хочу установить свою дымоходную трубу, но не знаю, с чего начать.

A: Самый простой способ начать – назначить нам домашнюю консультацию, чтобы определить, что вам нужно. Однако здесь мы ответим на несколько вопросов.

• Для начала определите, какой тип дымохода требуется для вашего прибора. Эта информация содержится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымохода. Например; Дымоход класса A предназначен для древесины, угля и большинства видов топлива, однако он может не потребоваться для вашего газового или гранулированного оборудования. Вентиляционное отверстие для пеллет предназначено для устройств сжигания пеллет или кукурузных горелок. B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для установки с прямым отводом газа.Итог – Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
• Определите планировку или тип установки, которые подходят для вашего дома. Для дымоходной трубы класса A установка прямо через потолок является наиболее популярной, наименее дорогой и обеспечивает наилучшую тягу, но не всегда вариант.
• Далее определите необходимый размер дымоходной трубы. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.
• После того, как вы определите четыре вышеуказанных требования, вам нужно будет выбрать производителя и марку дымоходной трубы (многие производители предлагают несколько марок в пределах одного типа). Хотя доступны несколько брендов, мы рекомендуем дымоходные трубы Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены.
• Ни в коем случае не заменяйте одностенную дровяную трубу дымохода на трубу класса А. Дровяная труба для печи предназначена для внутренней части вашей установки, затем используйте дымовую трубу класса A, как только вы проникаете в стену или потолок.

В: Следует ли устанавливать дымоходную трубу вертикально или горизонтально через стену, а затем вверх?

A: Прокладывайте дымовую трубу вертикально, если у вас есть такая возможность, она будет значительно дешевле и будет лучше тянуть, поскольку обычно не будет колен, ограничивающих тягу. Дымоход, который в основном находится снаружи, как в случае установки через стену, также будет холоднее и может иметь меньше проблем с тягой или нисходящим потоком, чем дымоход, который идет прямо вверх.

В: Что делать, если я застряну и не смогу во всем разобраться после того, как куплю дымоходную трубу? Могу я его вернуть?

A: Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые готовы помочь вам. В конце концов, Custom Stove Installations – это компания, занимающаяся установкой печей. Если вы решите вернуть свою покупку полностью или частично… не проблема, если труба не повреждена и не использовалась. Наша философия – помочь людям получить то, что они хотят или в чем они нуждаются, или вернуть это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы несете ответственность за доставку. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

Q: Я видел, как люди использовали черную трубу для монтажа всей трубы дымохода дровяной печи. Я хотел бы сэкономить, но безопасно ли это?

A: Абсолютно нет! Черная дымовая труба НЕ является дымоходной трубой и должна использоваться только до точки проникновения в потолок или стену. С этого момента требуется дымоходная труба класса А.Черная одностенная печная труба имеет зазор до горючих материалов 18 дюймов (черная двустенная труба имеет зазор 6 дюймов), тогда как дымоходная труба класса A обычно имеет длину 2 дюйма. Печная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса A. трубы и потенциально могут накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе. Нет безопасного способа использовать черную дымовую трубу для всей системы дымохода, поэтому спросите себя … Стоит ли экономия денег для меня или моей семьи жизни и стоимости дома риск?

Q: Мне нужно больше дымоходных труб класса A марки XYZ.Могу ли я использовать дымоход любой другой марки?

A: Нет. Каждый производитель дымоходной трубы класса A использует свои собственные методы для крепления трубы вместе, поэтому одна марка, скорее всего, не будет правильно соединяться вместе с другой маркой дымоходной трубы и может быть опасной из-за неправильной установки, поскольку она может развалиться или вытечь креозот, дым или газы.

Q: Могу ли я просто проложить черную одностенную трубу полностью вверх?

A: Нет, вы должны перейти на дымоход класса A на потолке или стене.

В: В чем разница между печной трубой и дымоходной трубой?

A: Многие путают термины. Печная труба обычно окрашивается в черный цвет и используется во внутренней части дома до тех пор, пока вы не перейдете через стену или потолок, после чего на ней будет использоваться дымовая труба класса А. Печная труба, черная труба, одностенная труба – все это одно и то же. Дымоходная труба, труба класса А, трехслойная труба, изолированная труба – все относятся к дымоходной трубе класса А. Двустенная труба может быть связана либо с двустенной черной трубой, такой как DVL, либо с двустенной дымоходной трубой, такой как DuraTech.

Q: Почему я должен покупать у Custom Stove Installations?

A: Мы эксперты, когда дело доходит до монтажа дымоходных труб, и у нас есть полный персонал, готовый помочь вам решить проблемы с вашей дымоходной системой. У нас есть большой запас продуктов для дымоходов, от труб до щеток и чистящих средств, и всего, что можно вообразить для вашего камина, дровяной печи и печи на гранулах. Мы тоже привносим индивидуальный подход. Каждого клиента проконсультирует один из наших установщиков, так что вы можете быть спокойны, когда дело доходит до установки трубопровода.Мы готовы помочь вам от планирования до завершения и будущих потребностей в обслуживании, таких как трубочисты.

Fix-It Chick: Установка изолированной дымоходной трубы | Новости, Спорт, Работа

Дровяное отопление может быть очень полезным. Когда правильно выровненный дымоход не является вариантом, дровяная печь может быть установлена ​​с изолированной трубой из нержавеющей стали класса А. Эти несколько простых шагов помогут вам понять ограничения и возможности установки изолированной печной трубы.

Шаг 1: Тепло легко уходит через одностенную трубу печи. Использование однослойной трубы для перехода от печи к изолированной трубе дымохода – лучший способ улавливать тепло, выходящее через стенки трубы. Для одностенных печных труб требуется минимальное расстояние 18 дюймов от горючих материалов, таких как стены и потолки.

Шаг 2: Изолированная труба класса A требует минимального зазора 6 дюймов от потолка и стен. Трубы, проходящие через жилые помещения и складские помещения, должны быть огорожены.Между изолированной трубой и ее кожухом требуется зазор 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом помещении, не нужно закрывать.

Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы. Изолированные дымоходы не должны превышать 20 футов в длину. Эта длина должна быть уменьшена на 10 процентов для каждого изгиба на 90 градусов и на 5 процентов для каждого изгиба на 45 градусов во время бега. Горизонтальные секции трубы должны быть расположены под углом 1/4 дюйма на каждый фут трассы, чтобы креозот и влага могли стекать обратно к печи.

Шаг 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя из верхней крыши, или они могут отклоняться от дровяной печи, выходить через внешнюю стену и подниматься вверх по внешней стороне дома.

Шаг 5: Правильные опоры, балки и изоляционные экраны чердака являются неотъемлемой частью надежной и надежной системы дымохода.

Шаг 6: Изолированные дымоходы должны выступать на 3 фута над линией крыши и на 2 фута выше любого пика в пределах 10 футов от оголенной трубы дымохода.

Шаг 7: Для защиты системы от повреждений, связанных с погодными условиями, необходимо установить круглый верх, штормовой воротник и кровлю.

Шаг 8: Ключ к установке любой трубы печи – правильное планирование и дизайн. Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, поэтому стоит потратить время и деньги.

Можно ли использовать одностенные печи снаружи? – Модернизированный дом

Печи, камины, дымоходы и топки должны вентилироваться, чтобы правильно и безопасно выводить дым и газы за пределы дома.

Двустенные и одностенные дымоходы разрешены только в помещениях. Когда вы выходите наружу через изолированный наперсток, вы должны использовать изолированный дымоход «класса А».

Причинами этого являются функция, код и безопасность.

Нет, вы не можете использовать одностенную печь снаружи. Со временем он потеряет свою целостность и не будет поддерживать достаточно горячие газы, чтобы предотвратить накопление токсичного креозота. Без изоляционного слоя это вызовет синдром холодного очага и заставит дым вернуться в ваш дом.Для выхода наружу нужен дымоход класса А.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Труба дымохода класса A

Этот тип трубы, часто называемый двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой, используется для вентиляции дровяных дымоходов.

Дымоход

класса А изготавливается с наружной стенкой из нержавеющей или оцинкованной стали. Дымоход рекомендуется устанавливать в интерьере дома. Если ваша система находится на открытом воздухе, это может привести к накоплению токсичных веществ.

Это называется «синдромом холодного очага», мешает рисованию и дает больше креозота.

Синдром холодного очага

Это происходит, когда камины и дымоходы, которые имеют общую стену или находятся снаружи, недостаточно изолированы от холода.Когда средняя температура падает ниже температуры в доме, возникает обратная тяга, которая выталкивает дым в дом.

Креозот – темно-коричневое масло, полученное из каменноугольной смолы и используемое в качестве консерванта древесины. Кратковременное воздействие креозота в больших количествах может вызвать множество неблагоприятных последствий для здоровья:

• сыпь или сильное раздражение кожи
• Химические ожоги глаз
• судороги и спутанность сознания
• Проблемы с почками или печенью
• потеря сознания и даже смерть

Помимо воздействия на здоровье, существует большая вероятность возгорания.Это повредит не только вашу дымоходную систему, но и весь ваш дом. Вот почему при планировании дымохода важно соблюдать надлежащие протоколы безопасности.

Придерживаясь производителя

Высокотемпературные выхлопные газы, исходящие от дровяных, угольных и масляных приборов, необходимо удалить. Камины, печи, бойлеры и топки нуждаются в наличии системы вытяжных трубопроводов.

Для используемой системы вентиляции требуется труба класса A, чтобы безопасно выводить ее наружу из дома.Дымоходная труба класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых многими производителями.

Никогда не следует смешивать и сочетать дымоходные трубы разных марок в одной системе, если производитель явно не заявляет, что это нормально. Трубы каждой марки спроектированы для использования в этой закрытой системе от начала до конца. Они не предназначены для использования альтернативных брендов.

Если вы расширяете, модифицируете или заменяете части существующей системы, совершенно необходимо оставаться в рамках марки и модели существующей системы трубопроводов.Если ваша существующая система больше не построена, вам, к сожалению, придется перестроить ее с нуля.

Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем, из соображений безопасности. Эти адаптеры встречаются очень редко и обычно предлагаются только для подключения аналогичной системы трубопроводов, снятой с производства.

Типы дымоходных труб класса А

Существует два типа дымоходных труб класса А:

• Сплошной дымоход – Эти трубы имеют меньший внутренний диаметр и изоляцию.В диапазоне от 5 до 8 дюймов они бывают двустенными или трехслойными. Изоляция либо керамическая, либо стекловолоконная и предназначена для охлаждения снаружи.
• Дымоход с воздушным охлаждением – Эти трубы имеют гораздо больший внутренний диаметр, чем дымоходы со сплошной набивкой. У них тоже нет утеплителя. Эти трубы полагаются на воздух, циркулирующий внутри них, чтобы поддерживать охлаждение внешней стенки, что легче сделать с внутренним диаметром 8–24 дюйма.

Топка

Stovepipe, также называемый патрубком для дымохода, используется для вентиляции дровяных печей.Этот тип трубы используется только для комнаты, в которой установлена ​​печь, и остается внутри дома.

Когда вентиляция достигает стены или потолка, необходимо преобразовать трубопровод в дымоходную трубу класса А. В зависимости от различных зазоров будет определено, какая дымоходная труба класса A позволит правильно вентилировать вашу печь.

Проблемы с одностенной дымовой трубой

Большинству дровяных печей для правильной работы требуется большая тяга, а потеря тепла через одностенную трубу приводит к слишком большой потере тяги.

Водопроводная труба не должна проходить сквозь потолок или стену, независимо от того, какой зазор имеется. Эти трубы не были спроектированы для этого использования, это то, для чего предназначены дымоходные трубы класса А.

Установка дымохода в дымоход

Есть несколько способов перейти от трубы дровяной печи к трубе дымохода, чтобы обеспечить надлежащую вентиляцию в соответствии с протоколами безопасности.

Через потолок

Если ваша вентиляционная система проходит через потолок вертикально, вам понадобится потолочная опорная коробка, которая будет использоваться в качестве переходной точки.Вы также можете использовать круглую опору для потолка, чтобы перейти от трубы печи к трубе дымохода класса А.

Печная труба соединяется с нижней частью, а дымоходная труба класса A будет с другой стороны, уходя в изоляцию чердака или опорную коробку потолка. Следующим шагом будет кровельное покрытие.

Через стену

Если ваша вентиляционная система проходит через стену горизонтально, вам понадобится наперсток. Наперсток позволяет дымоходной трубе класса А проходить через стену в комнату, где находится прибор, и соединяться с печной трубой.

Опять же, это зависит от того, какую дымовую трубу вы используете, чтобы знать, как далеко в комнату должна заходить дымовая труба. Это будет 6 дюймов для подсоединения к двустенной трубе и 18 дюймов для подсоединения к одностенной трубе.

В верхней части жилых домов вы увидите заглушки, которые устанавливаются на верхней части трубы, где она проходит через крышу. Дымоходные трубы класса А имеют специальный набор заглушек и соответствуют определенным правилам относительно размера.

Это то, что известно как правило ’10 -3-2 ‘.Согласно Ассоциации защиты от естественного пожара (NFPA): «Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0,9 м) над самой высокой точкой, где он проходит через крышу здания. По крайней мере, на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) »

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Как долго прослужит одностенная печь?

Качественная футеровка дымохода из нержавеющей стали прослужит 15-20 лет.Футеровка дымохода более низкого качества прослужит 2 – 3 года. Вот почему так важно всегда приобретать качественную печную трубу.

Какой размер печной трубы мне нужен?

Размер дымохода должен быть на 25% больше, чем размер дымовой трубы. Для печи с трубой диаметром 6 дюймов потребуется дымоход 8 дюймов. Для 8-дюймовой печной трубы требуется 10-дюймовый дымоход.

При какой температуре воспламеняется креозот?

Креозот воспламеняется при температуре 1200–2000 градусов по Фаренгейту. Он может воспламениться от одной искры и причинить серьезный вред здоровью всех, кто находится поблизости.

86% пожаров, связанных с нагревом древесины, происходят из дымохода или дымохода, когда возгорается креозот.

Шон Джарвис

Шон Джарвис – декоратор интерьеров, писатель и опытный разнорабочий. Он хорошо разбирается во всем, что касается домашнего улучшения, он отлично умеет манипулировать словами и пробелами и улучшать все вокруг. Шон специализируется на написании кратких руководств по ремонту и установке бытовой техники, дому и образу жизни, а также другим жилым проектам.

Недавно опубликованные

ссылка на Сколько стоит установка лестницы на чердак?

Сколько стоит установка лестницы на чердак?

Считаете ли вы, что чердак является менее функциональным пространством по сравнению с остальной частью вашего дома? Возможно, вы решили использовать чердак только для хранения вещей. Также возможно, что …

ссылка на Сколько стоит установка вентилятора в ванной?

Сколько стоит установка вентилятора в ванной?

Многие домовладельцы привыкли жить с ванными комнатами, которые постоянно покрыты влагой.Вам не следует следовать их примеру, потому что чрезмерно влажные ванные комнаты становятся рассадником …

Вкладыш дымохода против дымохода

Когда дело доходит до внутренней части дымохода, все может немного запутаться. Термины, которые, кажется, означают одно и то же или выглядят очень похожими, заставили людей задавать мне много вопросов за годы моей работы в дымоходном бизнесе. Термин «облицовка дымохода» очень расплывчатый. В общих чертах, облицовка дымохода – это все, что используется для отвода выхлопных газов из прибора или камина через дымоход.В качестве облицовки дымохода может использоваться глиняная плитка, труба из нержавеющей стали (для дровяных приборов) или алюминиевая труба (для газа или масла).

На глиняные трубы не распространяется гарантия, и они обычно экструдируются на заводе из керамических материалов. Глиняные футеровки дымохода предназначены для удерживания продуктов горения (огня), но не самого огня. Возгорание в реальной системе дымохода из глины вызовет появление трещин, и они предназначены для использования в дымоходах жилых домов, температура которых не превышает 1000 градусов по Фаренгейту. Этот тип дымохода уникально оранжевого цвета, но выпечка может сделать его более коричневым.В Европе большинство лайнеров, будь то глиняные или металлические, круглые. Здесь, в Соединенных Штатах, мы используем модульную конструкцию квадратного размера, потому что квадратные глиняные футеровки дымохода легче хранить, производить и отправлять. Круглые дымоходные трубы вентилируют намного лучше, чем квадратные, потому что продукты сгорания вылетают из круглой трубы по спирали. Часто глиняная облицовка дымохода с квадратным краем даже не используется полностью, потому что газы по-прежнему будут подниматься вверх по трубе настолько, насколько это возможно.

Этот тип облицовки дымохода используется при выходе из строя глиняной плитки.Обычно используется для вентиляции твердотопливных приборов и каминов

Вкладыши дымохода из нержавеющей стали в основном используются в качестве опорной системы для поврежденных глиняных плит дымохода. Обычно они используются для вентиляции твердотопливных приборов и каминов. В открытом камине (без дровяной печи или топки) NFPA 11 утверждает, что вытяжная система дымохода не должна составлять менее 10% от отверстия камина. Имейте это в виду, когда вы переходите с глиняной облицовки дымохода на дымоход из нержавеющей стали.Вы должны быть уверены, что не уменьшили квадратные дюймы поверхности при замене глиняной облицовки дымохода трубой из нержавеющей стали.

Дровяная печь Труба обычно черная, выходит из верхней части дровяной печи и входит в стену. Труба дровяной печи должна быть такого же размера, как и воротник прибора. Вы не можете уменьшить размер трубы. Такая черная труба может быть как одностенной, так и двустенной. Любая одностенная труба требует зазора 18 дюймов от горючих материалов, независимо от того, какой тип прибора или камина она выбрасывает.Двустенная труба дымохода может уменьшить необходимые зазоры примерно на 66%. Однако ОБЯЗАТЕЛЬНО следовать инструкциям производителя, потому что не все двустенные дымоходы подходят для этого. Двустенные трубы иногда называют «дымоходными системами заводского изготовления». Иногда трубы, которые проходят через стену, например, дровяная труба, проходящая от верхней части печи через стену, требуют изолированного наперстка в стене или прохода. Они устанавливаются вокруг трубы в том месте, где труба проходит через стену и рассеивает тепло, чтобы стена не загорелась.

Наконец, есть дымоходные трубы, которые называются дымоходными трубами класса А. Их устанавливают снаружи дома. В большинстве случаев эти дымоходные трубы расположены на расстоянии около 2 дюймов от горючих материалов. Дымоходные трубы класса А должны соответствовать требованиям норм: они должны быть на два фута выше, чем что-либо в радиусе десяти футов. Это помогает обеспечить правильную прорисовку. Все дымоходные трубы и футеровки дымохода должны быть установлены в соответствии со стандартами производителей, которые могут потребовать распорок, распорок, определенных зазоров и заглушек.

ULTRAB Черный – ICC-RSF

ПОЖИЗНЕННАЯ ГАРАНТИЯ НА СОЕДИНИТЕЛЬ ДЛЯ ДЫМОХОДА ULTRABLACK

Компания ICC гарантирует, что ее дымоходные системы ULTRABlack не будут иметь функциональных сбоев из-за дефектов материала или изготовления, пока первоначальный потребитель является собственником дымоходной системы. Настоящая гарантия предусматривает замену любых компонентов, вышедших из строя в результате нормальной эксплуатации отдельно стоящего камина, дровяной печи, печи или котла в жилых помещениях. Эта гарантия не распространяется на ущерб, причиненный зданию в результате пожара в дымоходе или неправильного использования продукта.

ICC несет ответственность только за ремонт или замену любых компонентов, признанных дефектными в соответствии с данной гарантией. Ни при каких обстоятельствах ICC не несет ответственности за любой случайный или косвенный ущерб, вызванный дефектами дымоходной системы ULTRABlack.

Для обслуживания по данной гарантии неисправный компонент следует вернуть дилеру, у которого он был приобретен. Если вы не можете вернуть компонент первоначальному дилеру, свяжитесь с ICC, чтобы узнать имя ближайшего дилера, который может вам помочь.ICC не несет ответственности за транспортные расходы, связанные с заменой по гарантии. ICC отремонтирует или заменит любые компоненты, которые после проверки уполномоченным агентом ICC окажутся дефектными.

ICC не несет ответственности за любые работы, необходимые для удаления или замены системы ULTRABlack, замененной по данной гарантии.

Этот соединитель предназначен для отвода печного топлива в жилых помещениях, необработанной древесины, угля с низким содержанием серы, а также природного или сжиженного нефтяного газа. Он разработан для работы при постоянной температуре 650 ° C (1200 ° F) или ниже.Эта гарантия недействительна, если компонент используется в приложении, для которого он не предназначен.

Система ULTRABlack должна быть установлена ​​в соответствии с Инструкциями по установке, прилагаемыми к каждой системе на момент покупки. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия аннулируется, если разъем не установлен в соответствии с инструкциями по установке.

Эта гарантия не может быть расширена или изменена нашими агентами или представителями.Эта гарантия заменяет все другие явные гарантии или гарантии любого рода.

Что такое дымовая труба и нужна ли она?

В установку печи уходит немало усилий – после того, как вы выбрали свой любимый стиль, вы должны убедиться, что у вас есть все части на своих местах!

Дымоходы для дровяных горелок – одна из важнейших составляющих головоломки. Что-то вроде костяка вашей печи, они несут ответственность за то, чтобы вы могли эффективно и безопасно сжигать топливо.

Но вам может быть интересно, что именно такое вкладыш для дымохода и действительно ли он вам нужен. В этом руководстве мы рассмотрим:

• Что такое вкладыш дымохода?
• Зачем нужно облицовывать дымоход
• Как узнать, какой размер, тип и длину вам нужно купить
• Примерно сколько будет стоить

Прочтите, чтобы узнать все, что вам нужно знать о вкладышах дымохода, из нашего экспертного руководства!

Что такое вкладыш дымохода?

Перво-наперво, что такое вкладыш дымохода?

Вкладыш для дымохода – это то, на что он похож! Вкладыш дымохода, также часто называемый вкладышем дымохода, представляет собой гибкую трубку, которая соединяется с трубой вашей печи, чтобы выровнять внутреннюю часть дымохода.Он проходит по всей длине дымохода, унося пары вверх по облицовке дымохода, вместо того, чтобы выпускать их прямо в полость дымохода.

Как узнать, есть ли у меня вкладыш для дымохода?

Если вы впервые пользуетесь дымоходом, его должен осмотреть профессионал – это необходимо, чтобы убедиться, что он работает безопасно, без протечек или засоров. Инспектор дымохода сможет сказать вам, облицован ли ваш дымоход и находится ли ваша облицовка в достаточно хорошем состоянии для использования.

Для чего нужен вкладыш дымохода?

Основное назначение футеровки дымохода:

• Повышение эффективности
• Поддерживайте чистоту дымохода
• Повышение безопасности

Конечно, все эти три причины во многом связаны!

Во-первых, давайте посмотрим на эффективность . Старые дымоходы без футеровки обычно холодные, так как в них отсутствует теплоизоляция. Это затрудняет подъем горячего дыма, поэтому он часто конденсируется, прежде чем достигнет верхней части дымохода.Это может привести к образованию водяного пара, что может привести к сырости, а также к образованию более сильного дыма.

Связанные: общие причины сырости в дымоходе и что с ними делать

Это приводит нас к чистоте . Более сильный дым загрязнит стены дымохода креозотом. Креозот невероятно трудно удалить, так как он накапливается и может создавать засоры.

Наконец, это становится проблемой безопасности . Засорение – очень частая причина возгорания дымохода.Дымоход с футеровкой также помогает защитить вас от утечки угарного газа. Если в вашем дымоходе образуются трещины, о которых вы не подозреваете, из них могут вытекать опасные пары. Вкладыш дымохода обеспечивает повышенную защиту от этого.

Действительно ли мне нужна облицовка дымохода для дровяной горелки?

Мы видели причины в их пользу, но действительно ли необходима облицовка дымохода для дровяной печи? В конце концов, не существует законов, в которых прямо говорится, что дымоход должен быть облицован, при условии, что вы соответствуете требованиям строительных норм и правил Документа J.

Во-первых, вы должны знать, что облицовку дымохода нельзя использовать вместо подходящего дымохода – если дымоход поврежден, вам все равно нужно будет его отремонтировать, даже если у вас есть вкладыш для дымохода.

По теме: Есть ли строительные нормы для печи?

Во-вторых, хотя это и не обязательно, вкладыши дымохода настоятельно рекомендуются большинством монтажников печей, и не зря.

Наряду с повышением безопасности, чистоты и эффективности, одним из основных преимуществ установки дымохода на печь является также более высокая производительность .Практически все дровяные горелки работают лучше с помощью футеровки дымохода – у вас будет меньше проблем с вытяжкой, сквозняками, розжигом огня и поддержанием хорошего горения.

Итак, хотя вы можете установить дровяную горелку без футеровки дымохода, лучше этого не делать. Вкладыш дымохода сослужит вам хорошую службу в долгосрочной перспективе, защитив дымоход и сэкономив деньги на ремонте, который может возникнуть в результате его неиспользования.

Магазин дровяных печей

Какой вкладыш дымохода типоразмера

мне нужен?

Несмотря на то, что облицовка дымохода не является юридическим требованием, если вы все же решите это сделать, существуют правила, которым вы должны следовать, чтобы сделать это безопасно.Один из них – это размер дымохода, который вы используете с вашей печью.

Если вы покупаете новую печь, производитель должен указать, какой размер дымохода будет использоваться с ней. Всегда используйте дымоход, рекомендуемый для вашей конкретной горелки для дров – никогда не используйте дымоход меньше, чем требуется , так как это серьезная угроза безопасности.

Общее правило следующее:

• Для печи мощностью до 20 кВт требуется дымоход диаметром не менее 6 дюймов.
• Вы можете использовать дымоход диаметром 5 дюймов, если у вас есть печь, одобренная DEFRA, и производитель четко заявляет, что она совместима.

Размер воротника печи не обязательно соответствует размеру нужного вам вкладыша дымохода. Если размер воротника вашей печи (к которому вы прикрепляете трубу печи) составляет 5 дюймов, но вам нужен вкладыш дымохода диаметром 6 дюймов, для этого доступны переходники.

Когда дело доходит до длины, убедитесь, что у вас есть дымоход, достаточно длинный, чтобы доходить от верха до низа дымохода. Склеивать две отдельные части вместе противоречит правилам и небезопасно, поэтому лучше заказать слишком много, чем слишком мало! Трубочист должен легко измерить длину дымохода за вас – просто убедитесь, что вы дали им понять, что хотите, прежде чем они начнут трубочист.

Чтобы упростить задачу, когда вы заказываете пакет дымохода с вашей печью в Direct Stoves, мы гарантируем, что вы получите вкладыш нужного диаметра и необходимый адаптер – просто выберите из раскрывающегося списка при заказе печи!

Ознакомьтесь с нашими деталями и переходниками для дымохода, чтобы найти то, что вам нужно для подсоединения футеровки к печи.

Какой

тип футеровки дымохода мне нужен?

Еще в 1960-х годах дымоходы облицовывали глиной.Сегодня большинство дымоходов облицованы гибкими стальными футеровками. Убедитесь, что вы выбрали правильный тип печи, работающей на твердом топливе – не используйте печь, предназначенную для газового камина или плиты, так как это будет небезопасно.

Существует два разных класса футеровки дымохода:

• 316 сорт – это дешевле, но его можно использовать, если вы сжигаете только выдержанную древесину
• 904 марка – дороже, но и долговечнее. Вам следует использовать этот сорт, если вы планируете часто сжигать уголь

Связано: Как складывать, хранить и приправлять дрова

Сколько стоят вкладыши для дымохода?

Стоимость футеровки дымохода во многом зависит от того, какой диаметр футеровки вам нужен, какой длины она вам нужна и какой марки вы выберете.

Например, наш дымоход Dura Flue диаметром 5 дюймов из стали марки 316 будет стоить около 102 фунтов стерлингов за 6 метров.

Наш дымоход Dura Flue 904 с диаметром 6 дюймов будет стоить около 181 фунта стерлингов за 6 метров.

Торговец может взимать от 100 до 250 фунтов стерлингов в час за выполнение работы, так как ему, возможно, потребуется принести защитные леса – плюс, это работа для двух человек! Вам также может потребоваться сначала учесть стоимость трубочиста в размере 50–80 фунтов стерлингов, если это не включено вашими монтажниками.

В целом, установка облицовки дымохода для вашей печи – мудрое решение! Это:

• Безопаснее
• Более эффективный, и;
• Очиститель

Купите дымоходы на прямых печах!

В Direct Stoves мы можем найти любые детали, которые вам понадобятся для безопасной установки вашей горелки для дров.Взгляните на наши дымоходы для дровяных печей, чтобы найти качественную продукцию уже сегодня!

Дополнительные советы по установке печи см. В блоге Direct Stoves…

Зачем нужно чистить дымоход | Как иметь дровяную печь без дымохода »вики полезно Почему моя программа записи журналов продолжает выходить из строя?

.
