Печь-камин с лежанкой | Порядовки печей

Автор: Владимир Григорьев (Новосибирск)

В авторской конструкции печи-камина обе ее составляющие максимально функциональны; камин имеет классическую прямоугольную форму и перекрывается поворотным шибером (7), благодаря чему может топиться как одновременно с печью, так и отдельно; собственно же печь, как в лучших традициях русской печи, приспособлена и для обогрева помещения, и для приготовления пищи, и даже для лечения на лежанке понародным рецептам простуды и ревматизма.

Автор печи Владимир Григорьев делится старинными секретами лечебных свойств русской печи: «…Еще исстари недуги, прежде всего различные простудные заболевания, а также ревматические боли в суставах и пояснице, лечили на лежанке старой доброй русской печи. Для избавления от ревматизма и радикулита требовалось, конечно же, немало времени, а вот простудные заболевания русская чудопечь излечивала за день».

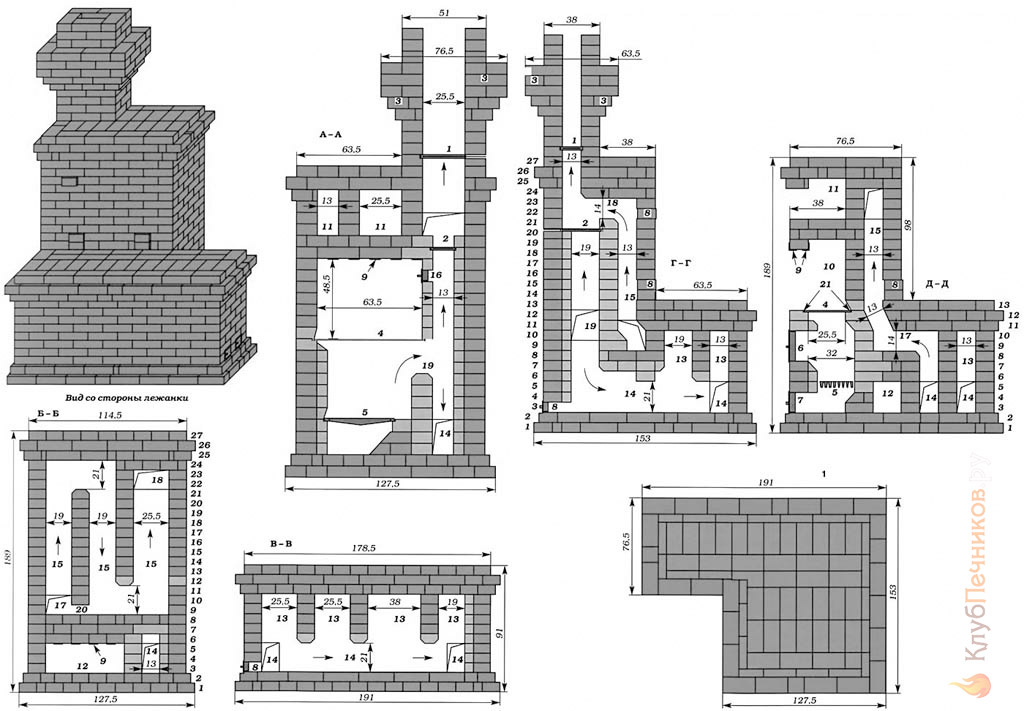

Печь-камин с лежанкой

1 — задвижка заднего хода печи

2 — задвижка зимнего хода печи с лежанкой
3 — задвижка лежанки
4 — задвижка летнего хода печи
5 — шибер лежанки
6 — задвижка зимнего хода печи, печи с лежанкой
7 — шибер камина
8 — чугунная плита
9 — топка
10 — поддувало
11 — колосниковая решетка
12 — сушилка
13, 14 — дверки прочистные
15 — дверка поддувальная
16 — дверка топочная

Работа печи

1. Летний режим.
Открыта задвижка 4 летнего хода, все остальные закрыты. Дымовые газы из топливника по летнему каналу устремляются в дымовую трубу. В данном режиме можно готовить на чугунной плите без нагрева массива печи.

2. Зимний режим.
Открыты задвижки 1 и 6, все остальные закрыты. Дымовые газы из топливника устремляются по всем дымооборотам, равномерно прогревая весь массив печи.

3. Режим нагрева лежанки.
Открыты задвижка 3 и шибер 5. Дымовые газы из топливника устремляются в горизонтальные каналы под лежанкой, равномерно ее прогревая. Через полчаса лежанка прогревается до 40–45°С.

4. Зимний режим с нагревом лежанки.
Открыты задвижки 2, 3 и 6. Дымовые газы из топливника устремляются в горизонтальный канал под лежанкой, далее через все дымообороты печи, прогревая весь ее массив. Если шибер 5 закрыт, то прогреваться будет только 1/2 часть лежанки. Для прогрева всей лежанки необходимо открыть шибер 5.

Материалы и металлоизделия

Кирпич красный М 100 — 2900 шт. (без трубы)
Кирпич шамотный ШБ-8 — 300 шт.
Глина — 1 м³ (без трубы)
Песок — 1,8 м³ (без трубы)
Уголок стальной 50 х 50 — 1,4 м

Уголок стальной 100 х 100 — 0,9 м
Лист стальной 3 мм — 2,3 м²
Лист стальной 6 мм — 0,3 м²
Дверка прочистная 130 х 130 — 5 шт.
Дверка прочистная 250 х 140 — 1 шт.
Решетка колосниковая 200 х 300 — 1 шт.
Дверка топочная 250 х 210 — 1 шт.
Задвижка 250 х 250 — 4 шт.
Задвижка 120 х 250 — 1 шт.
Шибер 120 х 250 — 1 шт.
Шибер 250 х 250 — 1 шт.
Плита чугунная — 1 шт.

Печь с лежанкой и камином фото

Русская печь с лежанкой и камином

Первое, что возникает, как символ, отсутствие подворья и одиноко стоящая русская печь. Такие картины сгоревших в войне деревень известны каждому. Нет уже ничего, а трубы белеют.

Русская печь была центром всей домашней жизни много веков. В ней готовили пищу себе и домашним животным, грелись на лежанке и сушили там одежду. Вечером в специальной нише, светце, горели лучины, освещая комнату. Один раз в сутки топили печь, давала она тепло и пищу, в ней пекли хлеб, мыли детей, если не было бани, прямо в устье.

Устройство русской печи

Классическая печь должна состоять из следующих элементов:

топки, в которой дно называется подом, а передняя часть устьем;
подпечья – пространства для хранения дров и утвари;
шесток – пространство ближе к устью;
выход продуктов сгорания – хайло.

Кроме того, конструктивные части называются шесток, запечек, лежак и имеют дополнительные дверцы, вьюшки, заглушки. Поэтому установить всё на место своими руками и получить эстетичную конструкцию в силах тот, кто хоть немного владеет навыками каменщика и может выложить по отвесу стенку.

Принцип функциональности печи

Массивное двухтонное сооружение из кирпича во время нагревания забирало тепловой поток и копило в своих недрах, чтобы потом постепенно отдавать его при остывании.

Пол топочной камеры, после того как печь была протоплена, мог хранить тепло много часов. В топке никогда не было сажи, она сгорала. Поэтому сметённая в загнёт зола ещё долго хранила тепло остывающего пода, а в печи уже готовилась снедь и корм скоту. Топочная камера была просторной, и в неё входило несколько чугунков одновременно. Чугунки были единственной посудой, которую можно было засунуть в горячую печь на расстояние до полутора метров с помощью ухвата.

Прежде чем готовить, хозяйка узнавала температуру в печи с помощью бумаги. Известно, что газетная бумага горит при температуре 200 градусов. И если она воспламенялась сразу, то считалось, что под нагрелся до 300, через пять секунд – до 270, 15 секунд — 250, полминуты – 200 градусов. А потом ждали, когда же бумажка обуглится. Сто восемьдесят градусов в топке было, если обугливание происходило через 5 минут. Для того чтобы выпечь вкусный хлеб с хрустящей корочкой нужно было дождаться температуры около 180 градусов, но ставить раньше, так как хлеб в русской печи сидел больше двух часов.

Все блюда из русской печи имели особый вкус и пользу. Но настоящим лекарем становилась русская печь с лежанкой для изгнания простуды. Медленно отдавал кирпич своё тепло на лежанке, и постепенно прогревалось тело, косточки, быстрее бежала кровь. Домашним лекарем было это чудо русской избы.

Был и притопок, на котором готовили пищу быстро, если не надо было топить всю печь. Им пользовались в основном в летнее время. Топочная камера несколько продлялась, и с тыльной стороны был выложен припечек, где удобно было сидеть с рукодельем. Вверху было углубление и отверстие для вытяжки копоти в хайло. Там устанавливали жирник, лучину или коптилку, чад и смрад от их горения вытягивался в воздушник, который имел заслонку.

После прогорания дров выход газов закрывался плотной заслонкой, и нагретый воздух через устье выходил в помещение. Такая конструкция устанавливалась одна на всю крестьянскую избу, она и зонировала её. Устье было на кухне, а гладкая стена отделяла «залу», куда приходили, только управившись с домашними делами. Тёплая стена нагревала помещение, но на расстоянии от печки было прохладно.

Новое время изменило компоновку русской печи. Запрос на обогреватель остался, но некоторые функции её оказались невостребованными. Изменились размеры, появились новые опции, конструкция получила новую направленность в современном дизайне.

Новые элементы современной печи

Классическая русская печь представляла громоздкое сооружение примерно 3 метра в длину и 2 в ширину. Современные размеры русских печей считаются большими, если занимают место 1,5 *2,3 метра и малыми, при длине 1,75 метра и при той же ширине. Но это только те экземпляры, на которые имеются фото и чертежи. Мастеров много, и устройства бывают малогабаритными, но имеющими камин и лежанку. Выполненная своими руками русская печь может иметь меньше опций и напоминать голландку. Современные конструкции отличаются:

по устройству;
по положению;
по дизайну.

Выбрать традиционно полое расстояние внизу под устьем, где можно хранить утварь, или кирпичное основание с нагревом по тепловым каналам — дело вкуса. Лучше, конечно, предусмотреть нагрев, иначе пол будет холодным. Но если в загородном доме тёплые полы, то и стилизация под старину придётся к месту. К русской печи может быть пристроена варочная чугунная плита с независимой топкой.

Домашний обогреватель и варочный прибор может быть отдельно стоящим элементом по замыслу дизайнера, может входить в комплекс кухонного оборудования.

Конструкция может иметь лежанки различной высоты, камин, выходящий на противоположную сторону от устья. Она покрывается слоем прозрачной облицовки, подчёркивающей красоту и точность работы мастера, а может быть, в изразцах. Нет предела фантазии.

Построить печь своими руками

Выбрав обогреватель с лежанкой и камином, следует определиться её размерами. Рассматривается конструкция размером в 1,5*2,0, небольшая, с топкой на высоте 45 см и лежанкой наверху.

Устройство фундамента

Первым этапом обустройства отопительной конструкции своими руками станет возведение печного фундамента.

Он возводится на стадии нулевого цикла и не имеет связи с контуром дома. При этом необходимо вырыть котлован под фундамент на глубину промерзания несколько больше размера печи, уложить песчаную подушку, выполнить опалубку и залить раствором бетона, 28 дней бетон должен стоять свободным без нагрузки.

После застывания фундамента, стяжки его на уровень пола, потребуются материалы согласно спецификации той модели русской печи, что выбрана по проекту. Только имея на руках проект и указанную в нём порядовку, можно построить хорошо работающую русскую печь. Поэтому необходимо приготовить все материалы:

кирпич красный и шамотный;
нужную глину;
фурнитуру и другие металлические детали внутреннего обустройства.

Спецификация прилагается к каждому проекту печи.

Этапы кладки

Работа по возведению русской печи состоит из следующих этапов.

Обустраивается подпечек любым из доступных способов. Основанием для тела может стать, перекрывающая конструкцию, бетонная плита. При этом между подпечком и подом должна быть выполнена сухая подсыпка песка, битого кирпича или другого теплоёмкого материала. Впоследствии подовая подсыпка позволит создавать тёплую подушку на которой готовятся такие вкусные томлёные блюда и печётся настоящий дрожжевой деревенский хлеб.
После этого работа по возведению печи идёт в последовательности, которая называется порядовкой. Каждый ряд изображён на фото, соблюдая последовательность операций, через 25 рядов печь будет выложена – стандарт. Для хорошей работы конструкции внутренние части свода и хайло должны быть выложены очень ровно подогнанным кирпичом. От гладкости стенок, где уходят раскалённые газы, будет впрямую зависеть режим горения. Под топки должен выполнен с наклоном.

Использование готового проекта

Для того чтобы выложить самостоятельно русскую печь с лежаком и камином, выходящим в комнату, можно воспользоваться готовым проектом, адаптированным к современным требованиям.

На сайте предоставлено фото с готовыми разработками такой конструкции №132(А) РП – 4800. Обогреватель может отопить до 45 м* помещения, имеет два подтопка и габаритный размер 1410*2040 мм. Проект состоит из комплекта разработанных чертежей, спецификации и пошаговой инструкции. На этом же ресурсе можно найти и другие конструкции печей с другим расположением лежанки и камина.

Печь приобретёт свою индивидуальность только после её облицовки. Она должна иметь чистые ровные швы кладки, при этом вся лицевая поверхность должна быть очищена с помощью абразивных материалов. После этого поверхность декорируется любыми доступными способами, и становится предметом гордости мастера.

Однако не каждый может создать русскую печь с лежанкой своими руками, особенно если нужен камин. Работа эта требует навыков, сноровки и много времени. Переделывать плохо построенное громоздкое сооружение станет дороже. Работа мастера ценится дорого, но конструкция будет работать многие годы.

Как правильно построить кирпичный камин с лежанкой у себя дома

Русская печь – неизменный атрибут любого дома. Она являлась источником тепла, служила местом для сна, лечила от разных хворей. В народных сказках очень трепетно рисовали образ Русской печки. Считалось, что за ней живут добрые духи, оберегающие хату и их хозяев.

Сегодня часто ведущие дизайнеры используют предметы старины, модернизировав их функции. При этом получаются довольно оригинальные композиции. Не забыли и про печь с лежанкой, теперь она представлена камином, варочной панелью и, конечно же, перекрышей (лежанкой). Для современного частного дома такая конструкция станет идеальным вариантом, потому что она позволит приготовить пищу, создаст тепло и уют, украсит жилище.

Современная лежанка

В разных домах, согласно достатку семьи, печи отличались друг от друга. Но это было только внешнее отличие. Кроме размера, разницу можно было увидеть и во внешней отделке. За неимением дорогих материалов печь снаружи отделывалась глиной и побелкой.

В век информатизации общества довольно прочно внедряются предметы старинного быта. Модернизированная печь стала представлять собой камин с лежанкой, причем современные технологии сделали это устройство эффективным по всем его назначениям.

Строительство камина из кирпича сводится к тому, что реализуется схема порядовой кладки. Опытные печники знают ее наизусть, а начинающий мастер должен держать ее всегда под рукой. Отыскать схему не составит проблем, в том числе и в нашей статье. Она подробно рассказывает о том, как должна быть выполнена лежанка, чтобы тепло от камина нагревало не только комнату, но и элементы печи.

Схема укладки рядов

Функциональная лежанка с камином порядовка которой представлена на рисунке, образует стандартную модель, которая известна многим мастерам. Но если необходимо оригинальное исполнение печи для того, чтобы подогнать ее под размеры помещения, то придется разрабатывать индивидуальную схему.

Перед тем как приступить к возведению самого камина, необходимо выложить фундамент для будущей конструкции. Не стоит забывать, что масса такой печи составляет тысячи килограмм, поэтому глубина фундамента должна быть не менее 50 см.

Внимательно изучите схему. Цифрами обозначены номера рядов, которые следует выполнять строго в последовательном порядке.

Два первых ряда образуют шанцы. Это кирпичная основа печи, которая выполняется с идеальной выдержкой горизонта. На этом этапе главное – не спешить и качественно выложить два ряда.
Переходим к формированию зольника. Это отсек, характерный для любого кирпичного камина на дровах. В нем скапливается зола, оставшаяся от горения и просыпавшаяся через колосниковую решетку, а еще через него поступает воздух к очагу. При установке поддувала в 3 ряду придется воспользоваться асбестовым шнуром, так как металл имеет свойство теплового расширения.
4 ряд можно смело дублировать, только нужно соблюдать перевязку кирпичей. Кладка 4 ряда приходится на верхнюю плоскость дверцы.
В пятом ряду идет формирование топливника. Начинается закладка дверок для прочистки и выполняется футеровка, так как высокая температура часто будет устанавливаться в данной зоне.
Сверху шестого ряда, который полностью дублирует пятый, за исключением укладки переплетения, будет установлена колосниковая решетка, так как строительство дверок уже завершается.
Ряд №7 реализует самое необычное в камине – каналы, расположенные вертикально. За счет них будет прогреваться наша будущая лежанка. Футеровка продолжает формироваться и обустраивается дверца топливника. Кладка 8 и 9 рядов не имеет отличительных особенностей. Поэтому выполняется на одном дыхании, не забывая про перевязку.
Десятый ряд финализирует топочную камеру, но каналы еще следует немного приподнять.
Отнеситесь внимательно к 11 ряду. Здесь проявляются определенные тонкости. Начинают формироваться каналы для подсоса. Один соединяет топочную камеру с подъемным каналом, а еще два – глухие каналы между собой. Формируется начало дымового канала – хайло.

Подсосные каналы перекрыты кирпичами 12 ряда. Футеровка еще не завершена, дымовой канал формируется.
13 ряд является финалом для лежанки. Он перекрывает как лежанку, вернее, ее вертикальные каналы, так и топливную камеру. Но топливная камера сверху тоже накрывается футеровкой.
Дублируется ряд перекрытия. Он носит номер 14. Завершен этап, который является отличительным для печи с лежанкой. Но работа еще не закончена.
По периметру будущей лежанки устанавливается своеобразный бортик. Он смотрится эстетично и позволяет насыпать песка. Нагретый песок отлично помогает лечить больные суставы. Это был 15 ряд.
Как видно по рисунку, ряды с 16 по 20 абсолютно идентичны. Это формируется дымовой канал и перегородка, которая носит защитную функцию. Здесь необходимо следить за перевязкой кирпичей.
Задвижку, с помощью которой можно будет перекрыть дымовой канал, устанавливаем в 21 ряду. Следующим, 22-м рядом она заканчивается, как и заканчивается перегородка. На этом печь камин с лежанкой можно считать построенной. Далее следует поднятие дымохода, основание под который уже подготовлено.

Тонкости приготовления раствора

Не каждому известно, что для кладки печей используется особый раствор, не похожий на тот, с помощью которого выкладывается каркас дома. Каждый мастер считает своим персональным секретом приготовление раствора. Он должен быть мягким, хорошо закрепляться, после высыхания не трескаться, чтобы не пропускать дым.

Следует отметить, что в современных магазинах строительных материалов всегда можно найти готовые смеси для кладки печей. Но гораздо приятнее приготовить все самостоятельно.

Не любая глина подойдет для кладки. Нужно найти «жирную» породу, чтобы обеспечить эластичность и не получить трещин. Измельчить глину можно одним из способов, который заключается в том, что она предварительно вымачивается. Затем натирается на сетке с ячейкой не крупнее 5 мм.

Необходимо запастись тремя небольшими тарами для приготовления пробных замесов. Возьмите разное количество песка и добавьте воды для достижения нормальной консистенции. Из получившегося раствора слепите несколько пробных лепешек и оставьте сушиться на 2-3 дня. Затем исследуйте получившиеся образцы на предмет трещин и прочности. Самый оптимальный вариант составит рецепт приготовления раствора.

Альтернативой песку выступает шамотная смесь. Она применяется в том случае, если при кладке задействован шамотный кирпич. Оценить готовность и консистенцию раствора можно с помощью кельмы.

Проведите ею в горизонтальной плоскости, сдвинув часть массы вбок. Если углубление от кельмы сразу пропадает, то раствор получился жидким. Его не нужно разбавлять, а следует оставить на определенное время, чтобы дать жидкости испариться. Не забудьте при этом его перемешивать. Не подойдет и кардинально противоположный вариант, когда след от сдвига разрывается. Это свидетельствует о том, что воды мало и ее следует добавить.

Финальные работы

Вы своими силами возвели отличный и многофункциональный камин для дома с лежанкой. На него приятно не только любоваться, камин способен обогреть помещение и долго сохранять тепло даже после того, как процесс горения закончился. В этом заслуга полностью принадлежит материалу. Кирпич обладает большой теплоемкостью и способен накапливать тепло.

Само наличие печи в доме требует от дизайна помещения соответственного исполнения. Неплохо кирпичная печь без отделки смотрится на фоне деревянных или отделанных под дерево конструкций. В данном случае необходимо соблюсти все правила пожарной безопасности. При подъеме дымохода сквозь потолочное перекрытие придется установить теплозащитный пояс. Это избавит не только от возможного пожара, но и от деформации материала потолка.

Современные стили отделки помещения потребуют того же и от камина. Здесь можно применять разные материалы на вкус хозяина. Исключением служат те, которые неустойчивы к повышенной температуре. Но если одна из основных функций печи заключается в обогреве, что вероятнее всего, то лучше кирпич не закрывать, а дать ему возможность полноценно отдавать тепло в комнату.

Убрав остатки раствора с поверхности кирпичей и обработав шовные промежутки, можно добиться отличного внешнего вида кладки, что еще раз доказывает важность соблюдения перевязки на этапе строительства.

Печь с лежанкой – о чем молчат все печники?!

Даже в доме с газовым отоплением хозяева зачастую проектируют и кладут печи, каминопечи, камины. Причины тому – домашний уют и очаг, колорит и традиционность, открытый огонь, дизайн и декор… Да и резервное отопление на случай всяких отключений не помешает. Одной из самых востребованных отопительных приборов в данном случае является печь с лежанкой.

Не все знают, какие возможности сегодня есть для кладки печей с лежанкой. Еще меньше печников прямо признают изъяны классических и современных печей с лежанками… Речь идет, конечно, не о русской печи с лежанкой. Это была бы совсем другая — отдельная тема.

Но ничто не сравнится с теплом, уютом и шиком застеленной покрывалом и подушками лежанки. Она мгновенно собирает вокруг себя гостей и детей! Но давайте обо всем по порядку…

Прокатился бы Емеля на современной печи с лежанкой?

Я думаю, что Емеля бы не стал кататься на современных печах с лежанкой. Не те пошли печи, лежанка низкая, греется сильно слишком – можно обжечься, да и не едет особо, на фундаменте стоит. Это же не русская печь с лежанкой…

Давайте сразу расставим точки над «Й». Современная печь с лежанкой и русская печь с лежанкой – это разные печи.

Прагматично выбирая себе в дом хороший отопительный прибор – кирпичную печь, многие сразу отметают русскую классику с лежанкой. И во многом они правы:

Низкий КПД по сравнению с современными печами – раз;
Громоздкая конструкция, которая не в любой интерьер впишется – два;
Дороговизна кладки – три и многое другое.

Но некоторые печники сейчас знают – как сделать русскую печь с лежанкой более эффективной конструкции. А именно – это русская печь с лежанкой — с нижним прогревом. Без подтопка, без плиты. Но об этом читайте в других моих статьях.

Современные печи с лежанкой – какие они?

Современная печь с лежанкой, конечно же, сильно отличается от классики и имеет массу преимуществ. Самая простая печь с лежанкой сегодня это отопительная печь. Но чаще всего с лежанкой делают так называемые «русские теплушки». Такие печи оснащены варочной поверхностью и хлебной камерой (с дверцей).

Главным образом современная печь от классики отличается тем, что хлебное место у нее с дверкой и топится из основной топки – не нужно отдельно протапливать духовку чтобы готовить — и в ней не остается золы. Но это не самое важное. Важно, что правильно сложенная печь с лежанкой равномерно и достаточно быстро разогревается.

Еще одной особенностью современных печей с лежанкой является ее высота – она делается невысокой, примерно 8-12 кирпичей, в среднем 11. Высота кирпичного ряда при печном шве 69-71 мм. В итоге получается около 80 см высотой.

Надо отметить, что любая печь с лежанкой будет более теплоемкая хотя бы потому что в ней больше кирпича примерно на поддон – столько кирпича надо на кладку хорошей – не маленькой – лежанки. Хотя можно сделать и теплый «стульчик».

Очень удобно протапливать печь и духовку и лежанку из одного места – из топки. Это и экономично по расходу дров и по времени. Но есть модели с отдельной топкой для лежанки.

Дизайн современных печей с лежанкой, как правило лаконичный, исчезли «печурки» — того требует конструкция печи для максимальной надежности и эффективности обогрева. Да и некуда их особо «вставить» в такую низкую лежанку. Нет и дровника под хлебным местом, по понятным причинам. Да и вообще, современная конструкция печей, особенно двухколпаковых печей, позволяет экономить пространство. А когда печь небольшая, то и всякую «архитектуру» сложно придумать. Тем более что это все может ухудшить ее конструктивные качества надежности.

В современных печах с варочной поверхностью зачастую делают задвижку летнего хода, а в печах с лежанкой еще и задвижку регулирования нагрева. Но всегда ли она работает эта задвижка и может ли она помочь нам с основными проблемами таких печей?

Заканчивается ли романтика на кирпичном ложе? Или что нужно знать о печи с лежанкой, прежде чем выбирать ее для себя?

О чем же зачастую молчат печники и на что закрывают глаза владельцы печей с лежанкой? И что Вы должны принимать в расчет когда соберетесь класть печь с лежанкой самостоятельно.

Давайте разберем по порядку.

Сложная «русская теплушка» или печь с лежанкой может плохо растапливаться.

Это происходит за счет большого сопротивления газов в «холодном» состоянии. Во всяком случае, в положении задвижки «нагрева» лежанки. Тем более во время влажного и относительно теплого межсезонья.

Русская теплушка изначально уязвимая конструкция.

Возможно раньше, когда не было альтернативы печам, на это не обращали внимания. Даже при том, что, не было таких современных строительных материалов как шамотные плиты ШБ-94, ШБ-96 и ШБ-97.

Все дело в плите и констрцктивных особенностях кладки узлов печи, связанных с ней – перекрытия над плитой, площадки под плиту, стыков и соединений – все они подвержены высоким температурам. В особенности если мы действительно готовим на плите, при этом, не важно — открываем ли мы задвижку летнего хода или нет – ведь хорошую печь для отопления нормально утепленного дома не нужно топить более одного раза в сутки. Иначе печь «перетапливается» и начинает преждевременно разрушаться.

Лежанка обязательно «треснет».

По той же самой причине, что и конструкция плиты, конструкция лежанки обязательно будет давать трещины. У лежанки есть вход горячих газов и есть выход. Она в любом случае будет нагреваться не так равномерно как просто колпак, который славится своим равномерным прогревом. Именно по этому возникает следующий пункт.

Об лежанку и стенку печи рядом можно обжечься.

Как правило, стенка возле входа горячих газов в лежанку и само место входа – самое горячее в печи и немудрено об него обжечься, особенно если нежиться на лежанке во время или сразу после протопки. Именно поэтому надо быть осторожным с романтическими отношениями на таком ложе…

На лежанке нежелательно греть голову.

На раскаленном камне прекрасно прогревается все тело. Высокая теплоемкость камня дает непрерываемый поток мощного тепла, что очень хорошо сказывается на здоровье… если не лежать на ней с головой какое–то время. Это может вызвать головную боль и даже головокружение.

Именно для этого и нужен «голбец» — сооружение из дерева (бывало и из кирпича), продолжающее лежанку, но не имевшее такого нагрева. Раньше голбец был нужен, чтобы просто-напросто удлинить лежанку, которая не всегда была достаточной длины. Сейчас так же не надо стремиться сделать лежанку во весь рост, нужно учитывать голбец – «холодное» удлинение лежанки, чтобы как минимум положить туда голову. Он может быть как приставным, так и встроенным. В нем сбоку могут быть системы хранения всякой утвари или небольшой дровник, например.

Какая бы плохая не была печь, с лежанкой она лучше.

Во-первых, список недостатков печи с лежанкой отнюдь не исчерпывающий.

Во-вторых, его, конечно же, можно учесть и исправить. Нужно все это иметь ввиду… или махнуть на это рукой. Ведь ничто не сравнится с теплотой и уютом застеленной покрывалом и подушками лежанкой.

Лежанка как магнит собирает семью и гостей к себе. Лучше предусмотреть возле нее еще пару кресел и журнальный столик – преимущественно для чая. Или еще каким-то образом вписать в интерьер – как одно из основных мест сбора, помимо мест перед топкой со стеклянной дверцей или камином. Из таких мелочей строится жизнь и счастье семьи и детей. Уютные моменты общения с близкими могут на годы запомниться, как часто и случается. Их невозможно переоценить.

Трещины в печи вообще сложно полностью убрать, они появляются как «волосики» при разогреве и исчезают при остывании. Некоторые печники принципиально делают только двухконутрные печи – в таких печах полностью шамотные внутренности. Полностью. В том числе и лежанка не имеет перевязки с основной печью – только внутри шамотное ядро единое.

В таких печах много плюсов, о которых можно поговорить в другой статье. Но, на мой взгляд, два основных минуса:

Трудоемкость и дороговизна кладки;
Они долго выходят «на режим» — разогреваются.

Сам я живу в доме со сложной «русской теплушкой» — печью с плитой и духовкой. К тому же я сделал ее комбинированной – с лежанкой и с камином. Я как никто другой знаю все ее минусы и ни на что не променял бы ни лежанку ни камин на какую-то другую печь. Хотя некоторые ошибки с радостью бы исправил. И делаю это, но уже не себе, а своим читателям и заказчикам печей.

Сможете ли Вы самостоятельно выложить печь с лежанкой или нужно обратится к специалисту?

Печь с лежанкой Вы сможете выложить сами, как и любую другую печь. Конечно без знаний, порядовки или проекта, опыта работы на стройке (лучше кладке) – будет сложно адаптироваться к этому делу.

Можно так же обратиться к печнику. Но печники бывают разные. Есть такие печники что лучше бы Вам самим взяться за кладку, тем более если Вас волнует вопрос экономии финансов. Тогда вариант самостоятельной кладки еще актуальнее. Но все же лучше обратится к специалистам – хотя бы за советом. И мы всегда будем рады Вам помочь!

Оставляйте комментарии к статье, ставьте 5 звезд и делитесь с друзьями в социальных сетях – если статья была полезной для Вас.

Искусное сочетание разных элементов в одном устройстве! Как построить русскую печь с камином и лежанкой

Специалисты утверждают, что для нервной системы полезно смотреть на горящий огонь или на текущую воду: это успокаивает организм.

Поэтому дачники при строительстве печи в доме хотят, чтобы в ней обязательно был камин.

Такое сочетание уместно в русской печи, которая и обогреет, и приготовит разнообразные блюда, и обеспечит спальным теплым местом.

Устройство русской печи с камином

Схема прибора может быть как самой простой, так и максимально сложной с традиционными для русской печи элементами:

с местом для просушки дров — подпечьем;
с отделом для хранения посуды и другой утвари — печуркой;
с местом для горячих горшков, вынутых из печи — шестком;
с камерой под шестком — перетрубьем;
с поверхностью в камере для готовки пищи, куда ставят варочную посуду — подом;
с самой камерой для приготовления — горнилом;
с перекрытием дымоотвода для сохранения тепла — вьюшкой;
с окошком, ведущим в дымоход — душником;
с регулятором тяги — заслонкой.

Габариты русской печи раньше измерялись в аршинах. Типовая печь строилась по размерам — ширина — 142 см (2 аршина), общая высота — 213 см (3 аршина), высота до лежанки — 2 с половиной аршина или 176,5 см. Сегодня эти величины варьируются с учетом запроса владельца загородного дома.

Приборы могут быть шириной 80 см, высотой — 120 см. Как правило, они не предусматривают спального места, приготовление пищи в подобных конструкциях ограничено функциональностью. Но в такое сооружение можно вмонтировать камин. Строят и огромные приборы — до 4 метров в ширину и длину. Обычно они комбинированные и включают в себя мойку, разделочную тумбу, место для казана.

В схему печи входит пространство, так называемое окно, которое и является камином. Его расположение каждый выбирает сам в зависимости от выбранного проекта и схемы строительства печи. Каминное окно может находиться как внизу строения, так и в средней или даже верхней его части. Но в любую печь такого рода должны входить некоторые необходимые элементы.

При строительстве учитывают все внутренние каналы конструкции, наличие теплообменника. Оставляют пространство для дымоходных отверстий, заслонок, зольника, камина.

Есть проекты, которые совмещают горнило и камин. В таких случаях учитывают, что приготовление некоторых блюд в приборе будет затруднено, а схема вывода продуктов горения станет кардинально другой. Как правило, в подобных проектах увеличивается площадь варочной плиты, или она отсутствует полностью.

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой.

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Процесс постройки

Если опыта в строительстве печей маловато, то лучше понаблюдать за действиями профессионального печника и получить его консультацию, ведь главное в будущем сооружении:

Необходимо подобрать нужные строительные материалы, инструменты, вникнуть в схему постройки и при кладке соблюдать все нюансы.

Начинайте работу с выбора места, возведения фундамента. После этого подготовьте раствор и огнеупорный кирпич для кладки.

Внимание! Сначала производят кладку прибора полностью на сухую — без раствора. Если во временной конструкции все будет соответствовать схеме, можно приступать к выкладке русской печи с камином.

Основные нюансы, которые учитывают в работе:

Печь-лежанка своими руками: чертежи и порядовка

На сегодняшний день существует огромное количество схем и чертежей, на основании которых можно выложить печь-лежанку. Справиться с поставленной задачей сможет даже новичок. О таких сооружениях пойдёт речь в сегодняшней статье.

Содержание статьи:

Преимущества печи с лежанкой

Можно выделить несколько достоинств, которыми обладает данный агрегат:

Небольшие затраты на укладку. Низкая стоимость материалов.
Возможность использовать различное топливо помимо обычных дров.
С помощью печи-лежанки можно отопить помещение, приготовить пищу. Также сооружение используется в качестве кровати.
Большой перерыв между топками. Одной топки хватает на целый день.
Положительно влияет на здоровье человека.

Обратите внимание! В процессе укладки нужно следовать правилам, выполнение которых существенно повысит безопасность всей конструкции.

Основные виды

В зависимости от выполняемых целей выделяют несколько печей, которые оборудованы лежанкой. О них пойдёт речь далее.

Печь «Шведка»

Данная модель оборудована специальным щитком, выполняющим роль отопителя. В нём находятся вертикальные и горизонтальные газовые каналы. По этим трубам распространяется дым, который впоследствии нагревает все элементы печи. Благодаря этому обстоятельству удаётся равномерно отопить помещение. В процессе работы повышается КПД, а топливо расходуется медленно.

Дополнительная информация! Шведка имеет маленькие размеры. Поэтому печной механизм можно установить практически в любое помещение. Также радует эффективность работы, которая достигается благодаря дымоотводной системе.

Русская печка

Это сооружение обладает внушительными размерами. Для её установки потребуется много пространства. Правильно установленный механизм отлично справляется с поставленной задачей, сохранять тепло на протяжении нескольких часов. Данная цель достигается благодаря варочной камере, которая расположена в глубине печки. Некоторые модели оборудованы специальными дымовыми заслонками. Эти элементы отлично защищают комнату от распространения дыма.

Важно! Русская печка с лежанкой оборудована дополнительными элементами для приготовления пищи. Для этой цели на неё устанавливают деревянную плиту.

Чугунная печь-камин

Каминопечь с лежанкой регулярно совершенствуется. Эти устройства относятся к механизмам длительного горения, которые прекрасно справляются с выполнением своих функций. Уровень температуры воздуха становится неизменным на протяжении пяти часов после первой закладки.

Печка-камин для дачи оборудована камерой, в которой происходит сжигание топлива. Благодаря герметичным дверцам процесс тления дров протекает более эффективно. При этом углекислый газ, который образуется при горении, не выходит наружу. Дымовые газы направляются в топочную камеру. В итоге протекания всех процессов вырабатывается большое количество тепла.

Обратите внимание! Печь-камин эффективнее, чем другие типы печек с лежанкой. На некоторых моделях установлена варочная панель. С её помощью можно легко приготовить или разогреть еду.

Как сделать печь своими руками

Чтобы сделать печь самостоятельно, необходимо соблюдать определённые правила кладки. О них пойдёт речь далее.

Элементы конструкции

В состав печи входят следующие обязательные компоненты:

Лежанка.
Духовник.
Варочная плита.
Отсек для хранения золы.

Устройство фундамента

Русская печка может весить несколько тонн. Для такого веса необходимо надёжное основание. Причём его площадь должна быть немного больше, чем у печного механизма.

Дополнительная информация! Печка для дома не должна вплотную прилегать к стене. Необходимо выдержать расстояние не менее 15 см.

На этом расстоянии нужно вырыть яму. Впоследствии её дно засыпается щебнем и песком. Затем переходят к трамбовке. Половина глубины заливается бетоном.

Фундамент сохнет один месяц. В течение этого времени приступать к дальнейшим работам не рекомендуется.

После высыхания нужно перейти к гидроизоляции фундамента. Благодаря этому этапу грунтовые воды не смогут проникнуть внутрь печки.

Порядок кладки печи с удобной лежанкой

В процессе кладки механизма зачастую применяется красный кирпич. Он обладает хорошей долговечностью и повышенной износоустойчивостью. Также используют глину.

Чтобы оборудовать механизм лежанкой, необходимо следовать вышеуказанной схеме.

Обратите внимание! Во время укладки русской печи из кирпича с лежанкой понадобится уровень. С помощью данного инструмента можно добиться ровности кладки как в горизонтальном, так и в вертикальном направлении.

Процесс изготовления устройства заключается в выполнении пошаговой инструкции:

Кладётся первый ряд печи. От правильности кладки зависит качество дальнейшей работы.
Установка дверцы поддувала.
Происходит укладка следующего ряда согласно предыдущему принципу.
Начинается укладка топочного отсека. Монтируются каналы, поддувальная заслонка, которая должна перекрываться кирпичом.
Происходит установка дверок для очистных камер.
Монтируется дверь топливника.
Продолжается устройство колпаков и формирование следующего ряда.
Выкладывается защитная стена.
Происходит укладка дымохода. После этого процедуру укладки печи можно считать выполненной.

Важно! Перед самостоятельным возведением печного механизма не помешает проконсультироваться с опытными печниками. Они подскажут основные принципы и методы, которые необходимо соблюдать.

Нюансы при устройстве печи с лежаком

Дымоход рекомендуется изготавливать из силикатного кирпича. Этот материал отлично переносит перепады температур.

Большинство людей украшают печи. Для этой цели подойдёт жаростойкая плитка. Украсить сооружение можно изразцами. Благодаря такому украшению значительно повышается теплоотдача.

Ещё один вариант это покраска механизма специальной краской. Дверцы изделия потребуется смазать герметиком.

Советы пользователей

Перед укладкой печки-лежанки необходимо прислушаться к рекомендациям людей, которые уже эксплуатируют данный агрегат. Среди них выделяют несколько советов:

Печь с лежанкой можно использовать в летнее время года, чтобы приготовить пищу. Также на неё необходимо установить специальную задвижку, благодаря которой будет нагреваться только лежак. Остальная конструкция останется в холодном состоянии.
Зимой задвижку лучше вообще убрать. Благодаря этому удастся достичь максимального прогрева помещения.
Красный или шамотный кирпич, которые были использованы во время укладки, повышают срок службы конструкции. Кирпичная печь быстрее обогревает помещение.
Необходимо прочищать зольник хотя бы один раз в месяц.

Таким образом, печь с лежаком это отличный механизм, который при соблюдении правил эксплуатирования прослужит на протяжении долгих лет.

своими руками печь-плита, фото, с лежанкой из кирпича, варочная повышенной теплоемкости

Каминопечь – прекрасный атрибут для обогрева дома

Для каждого человека дача является местом отдыха. Заниматься выращиванием культур, уже давно не стало важным для современных дачников. В наше время дача является местом отдыха. И так как на отдых приезжают даже в холодное время года, то в таком случае необходимо думать об обогреве и поддержании тепла в помещении. Для обогрева дачного домика необходимо построить каминопечь собственноручно. Так же следует не забывать что постройка каминопечи это очень тяжелая работа, но если девствовать по инструкции и правилам, то это будет легко.

Каминопечь своими руками: как выбрать место

При выкладке печи камина собственноручно будет выполнено совмещение элементов, которые присутствуют в хлебных печках. Эти элементы отлично сохраняют тепло.

Сам камин имеет открытую топку, она способна прогреть помещение практически моментально. А если в камин добавить не большую плиту, то на нем можно и готовить. Основной особенностью печи камина является наличие 2х топок и 2х дымоходов. Исходя из такой особенности, печь и камин можно топить по отдельности.

У каминопечей в дымоходных каналах огромное количество дымооборота. И с помощью такого количества дымооборота, тепло долгое время сохраняется. Также расход топлива уменьшается. Для отопления можно применить разное топливо, например: дрова, торф, уголь и другие виды.

При выборе места для каминопечи нужно помнить, что такое сооружение является основательной постройкой, а лучше думать о месте, куда будет установлена такая печь при постройке самого дачного домика, и только в этом случае вы обойдетесь без переделок комнаты.

Также можно камин вмонтировать в стены дома, но для этого придется частично разобрать пол и крышу.

Печь-плита из кирпича: кладка по рядам

Перед тем как приступить к кладке, необходимо составить правильный план выполнения работ и если вы будите придерживаться его, то вы получите желаемый результат.

Ряды кладки таковы:

Выкладываем первый ряд без раствора, при этом оставляем промежутки между кирпичами в 5 мм.
После выкладки первого ряда необходимо проверить ровность стенок уровнем или правилом и замерить диагональ выложенного прямоугольника. Если диагональ будет одинаковой, то соответственно углы прямые.
Далее кладем 2й ряд на раствор из глины и песка с перевязкой швов. Кладка топки каминопечи начинается с 3го ряда. Начиная с 9го ряда топочное окно перекрывают напуском кирпича. Перекрытие можно сделать в форме арки, то есть выкладку кирпича проводить полукругом.
Перекрываем клинчатым перекрытием 13й ряд. Но пока не выложиться 14й ряд, который прижмет перекрытие, то оно не будет держаться. И именно по этой причине перед кладкой 13го ряда необходимо сделать деревянный щит и закрепить его в топке с помощью подпорок из дерева на уровне верхнего края 12го ряда и только тогда делать кладку перекрытия, то есть 13й ряд.

По окончанию порядовки щит можно не доставать, так как он перегорит после первой топки печи камина, но перекрытие будет держаться за счет давления верхних рядов кладки. И вместе с перекрытием на 13м ряду также начинают выдвигать полку камина вперед. Эту полку выдвигают на 5 см, а на последующем ярусе ее еще выдвигают на 7см. кирпичи которые положены на перекрытие значительно увеличивают его прочность благодаря перевязке швов.

Если описание покажется вам трудным, на помощь всегда может прийти схема на фото, где подробно обозначены все ряды кладки.

Что включает в себя каминопечь с лежанкой

По схеме своей конструкции печь камин с лежанкой чаще всего бывают нескольких видов таких как: обычная Русская, Кузнецова и теплушка.

И в изготовлении таких печей выделяются такие элементы:

Конструкция для отопления;
Поверхность для варки;
Зольник;
Духовка;
Лежанка;
Дровник;
Место под кухонную утварь.

Конструкцию печи с лежанкой можно выполнить, собственноручно имея схемы и чертежи. В качестве строительного материала используется огнеупорный кирпич. Заранее выполняются чертежи и схемы. Определить количество необходимых кирпичей, можно выполнив порядовку. Смесь для кладки можно приобрести готовую или же замешать, самостоятельно использовав: песок, глину и цемент. Также за некоторое время до кладки такой печи необходимо купить колосники, задвижку, дверцы для топки и чугунные плиты для готовки.

Отличным украшением дома станет угловая печь, ее строительство и установка практически не отличается от стандартного типа. Как и все остальные печи, такая печь требует фундаментной основы, так как общий вес печи будет примерно 10 тонн. Такой фундамент можно сделать самостоятельно из расчета, что каждые 50 мм примерно, это одна тонна веса и площадь фундамента должна быть на 15% больше основы печки.

После определения размеров фундамента и выкапывания его, дно засыпают слоем щебня, делают опалубку и заливают бетоном чуть ниже уровня пола. Бетон схватывается в течение 2х недель и только после этого проводится гидроизоляция. Она делается для предотвращения попадания влаги в печь.

И так переходим к выкладке печи по рядам. Для начала на фундамент выкладываем несколько рядов кирпича горизонтально и с прямыми углами. Немало важно то, что расстояние между печью и стеной должно быть не менее 150 миллиметра. Далее выкладка следующих рядов заключается в закладке поддувала и воздуховодов. Как далее выполняется кладка, вы можете увидеть выше.

Основные элементы каминопечи повышенной теплоемкости порядовки

Каминопечь может заменить любые отопительные приборы и способна стать отличной духовкой. Как произвести ее монтаж на даче можно узнать из видео. Именно извилистый змеевидный воздуховод дает возможность прогретому воздуху в топке подниматься, проходить всю конструкцию печки и этим самым нагревать лежанку. На 9м и 8м ряду выполняют перекрытие на топке и лежанке. Далее докладываются ряды для варочной поверхности и духовки, еще ряд, который отделяет печь от стены. После того как выложили перемычку, над духовой камерой необходимо применить простую или при желании декоративную кладку: клином или аркой. Далее над плитой для готовки применяют металлический уголок, из него делают декоративную полочку. Последующие ряды будут объединять все дымоходы в один и на стенах печи делаются окошки.

Окошко летник необходим для поддержания горения в теплое время года и располагается оно под духовой камерой, а те окошки, которые расположены выше, предназначены для более сильного отопления в холодную погоду.

Далее выкладываем трубу. Она имеет квадратную форму, а оптимальная кладка трубы будет в 2 с половиной кирпича. Перекрытие, через которое проходит труба, подвергается изоляции с помощью базальтовых плит в несколько слоев.

Когда мы строим кирпичные печи, нужно знать все нюансы и иметь проекты, даже самая маленькая деталь может нарушить конструкцию.

Установка отопительной печи на даче: монтаж (видео)

Теперь вам стало известно, как необходимо выполнять кладку печи камина самостоятельно. Достаточно подробно было расписано, как выполнить основание для нее. Также подробно в статье написано как выполняется порядовка печи. Эта работа не очень простая, но выполнение печи камина собственноручно долгое время вас будет радовать своей долговечностью и функциональностью.

Оцените статью: Поделитесь с друзьями!

Печи Кузнецова с хлебной камерой, с лежанкой: порядовки и чертежи

Печи Игоря Кузнецова завоевали популярность благодаря эффективности и стабильной работе. Их конструкция принципиально отличается от привычных канальных печей, и на основе базовых моделей можно создавать совершенно новые и воплощать в жизнь авторские замыслы, комбинированные печи для дома или бани с оригинальным дизайном.

В чем отличие

Главная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы максимально использовать тепло от сжигания топлива, в канальных печках предусмотрена система ходов, по мере продвижения по которым горячий дым нагревает кирпичи. При этом печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, возникает необходимость в регулярной чистке узких мест и поворотов.

Печки Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки поступают в так называемый колпак — внутреннее пространство, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым поднимается в самый верх колпака, где задерживаются до тех пор, пока не начнут остывать. По мере охлаждения они по стенкам колпака постепенно опускаются вниз, а их место занимает новая порция дыма.

Остывший дым через канал выходит в дымоход или в еще один колпак в зависимости от конструкции и назначения печи. Постепенно, по мере прохождения через каскады колпаков, дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колпака одинакова, что позволяет избежать неравномерного расширения кирпича.

Достоинства колпаковых печей

колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Виды

Отопительные, предназначенные для обогрева жилища. Они могут отапливать несколько помещений, в том числе в двухэтажном доме;
Отопительно-варочные, совмещающие две функции — отопления и приготовления пищи;
Хлебные, предназначенные для выпечки, обычно их встраивают в комбинированную печь;
Камины;
Печки-каменки для бани;
Уличные печи-барбекю, в том числе оснащенные казаном и хлебной камерой.

На основе кузнецовской технологии кладки, можно сделать целые печные комплексы, включающие и варочную плиту, и духовку, и камин, и даже оснащенные одной или несколькими лежанками. Дымовые потоки от разных источников пламени легко объединить в одном колпаке, не вызвав ненужных завихрений и противотоков.

Требования к фундаменту

Все печки, сложенные по колпаковой технологии, нуждаются в устойчивом фундаменте, не связанном с основанием дома или бани.

Высота фундамента должна быть не меньше 30 см, а его верхняя плоскость — на 5-10 см ниже чистового пола. Фундамент под печь делают из монолитного бетона марки М200 или выше с двухуровневым армированием прутком. По горизонтали его габариты должны превышать размеры печи на 10 см с каждой стороны.

Прежде чем приступить к монтажу опалубки, необходимо снять верхний слой грунта и выполнить песчаную или песчано-гравийную подушку толщиной 15-20 см с трамбовкой. На подушку обязательно кладут гидроизоляцию, после чего ставят опалубку из досок, укладывают арматуру с обязательной вертикальной перевязкой и заливают бетоном.

Сушат фундамент в течение 2-3 недель, в случае жаркой и сухой погоды его регулярно увлажняют и накрывают пленкой. После этого выполняют выравнивание цементно-песчаным раствором и приступают к кладке печи.

Простая отопительная

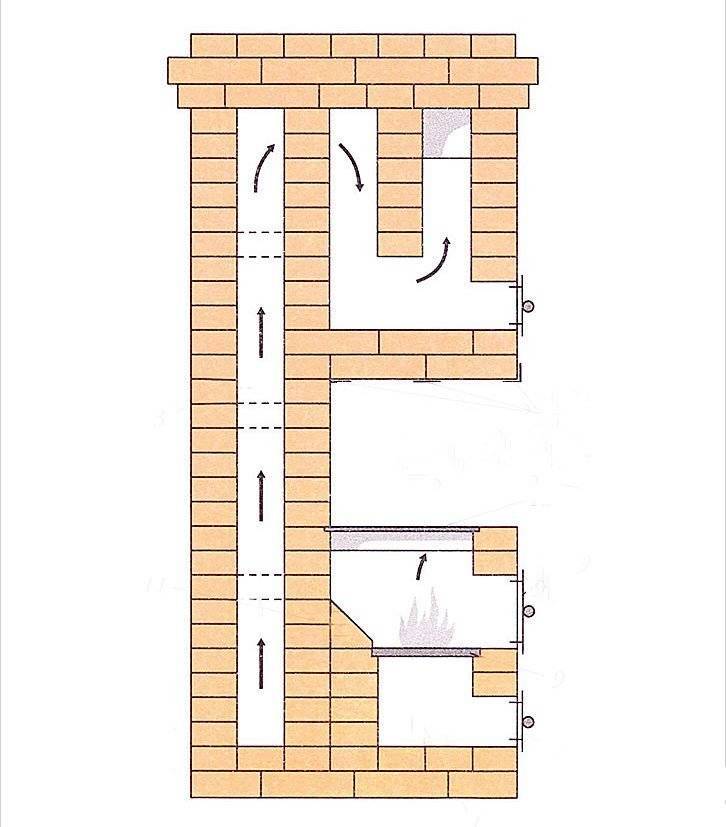

На чертеже представлена отопительная колпаковая печь. Топка и пространство над ней образуют колпак. Дым, поднимаясь в него, нагревает верхнюю часть печи, после чего опускается по широким каналам, расположенным с боковых сторон. Опустившись вниз, они поступают в пространство вдоль задней стенки печки, откуда поднимаются вверх и идут к дымовой трубе.

Ниже представлена схема-порядовка. Часть кирпичей, как видно из схемы, распилена для создания наилучшей аэродинамики. Пилить кирпич можно болгаркой или циркулярной пилой, заменив штатный круг на алмазный. Кирпич при этом необходимо жестко зафиксировать.

Отопительно-варочная

Печка колпакового типа, оснащенная варочной плитой и духовым шкафом. Плита служит перекрытием для топливной камеры и духовки, она утоплена в нишу, оснащенную вытяжкой. Духовку можно использовать как хлебную камеру. Вытяжка закрывается заслонкой. Топка и окружающее духовку пространство выложено из шамотного кирпича, что позволяет поддерживать в них стабильную высокую температуру.

Печка оснащена летним ходом, который закрывается заслонкой, расположенной в 21 ряду. При растопке для улучшения первоначальной тяги заслонку можно открыть, тогда дым из топливной камеры пойдет напрямую в дымоход. После того, как очаг устойчиво разгорится, задвижку постепенно закрывают, и дым направляется через каналы вдоль задней стенки печки, и она начнет работать как отопительная. Если необходимо использовать печь только для готовки или выпечки хлебной продукции, заслонку оставляют открытой на все время работы.

Видео: как сложить отопительно-варочную колпаковую печь

Отопительная с камином и лежанкой

Чертежи и схема печи взята с авторского сайта И.В. Кузнецова. Печка оснащена топкой, камином и лежанкой, степень нагрева которой регулируется задвижкой. На рисунке представлен внешний вид устройства. Топка и поддувало расположены с одной стороны, камин — с противоположной, что позволяет вывести их в разные помещения.

Топливник и каминная топка выполнены из шамотного кирпича, остальные части — из керамического. Порядовка показана ниже.

Банная печь-каменка

Еще одна авторская работа Кузнецова — печка для бани БИК-41, оснащенная встроенной каменкой и регистром, подключаемым к контуру ГВС. Общий вид банной печки представлен на рисунке.

Двухярусная колпаковая конструкция достаточно проста, вместе с тем позволяет быстро нагреть каменку и топочное отделение бани и длительно сохранять в нем температуру. За счет встроенного регистра можно решить проблему нагрева воды для душевой. Топка расположена со стороны комнаты отдыха или подсобного помещения бани. Каменка выполнена в виде духовки, дверца находится на боковой стенке.

На сайте И.В. Кузнецова можно найти и другие модели печей для бани с подходящей теплоотдачей, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, топить обе топки можно одновременно и независимо друг от друга.

Русская печь со встроенным камином

Усовершенствовав обычную русскую печку, Игорь Кузнецов добавил к ней встроенный камин, там самым решив сразу несколько потребностей дачников: отопление, приготовление пищи и обустройство уютной гостиной с живым огнем.

каминную топку;
подтопок;
варочную камеру.

Каминная топка расположена на боковой стенке относительно устья. Подтопок находится ниже устья, его свод образован варочной плитой. При топке устье варочной камеры необходимо плотно закрывать хорошо подогнанной герметичной заслонкой. Порядовка русской печки с камином изображена на рисунке, взятом с сайта Кузнецова. При кладке рекомендуется использовать армирование из оцинкованной сетки, укладывая ее через один ряд.

На основе печей Кузнецова создано немало интересных и многофункциональных конструкций для дома, дачи или бани. Причем их дизайн настолько привлекателен, что печь становится центром интерьера, задающим его стиль. Сложить колпаковые печи своими руками вовсе не сложно, если следовать рекомендациям их автора. На сайте Кузнецова представлено множество чертежей и порядовок печек различного назначения, указаны их технические характеристики и размеры. Нужно лишь подобрать подходящую, и ваш дом наполнится уютом и теплом.

Каминопечь порядовка проекты – Дневник строителя Pilonstroy.ru

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

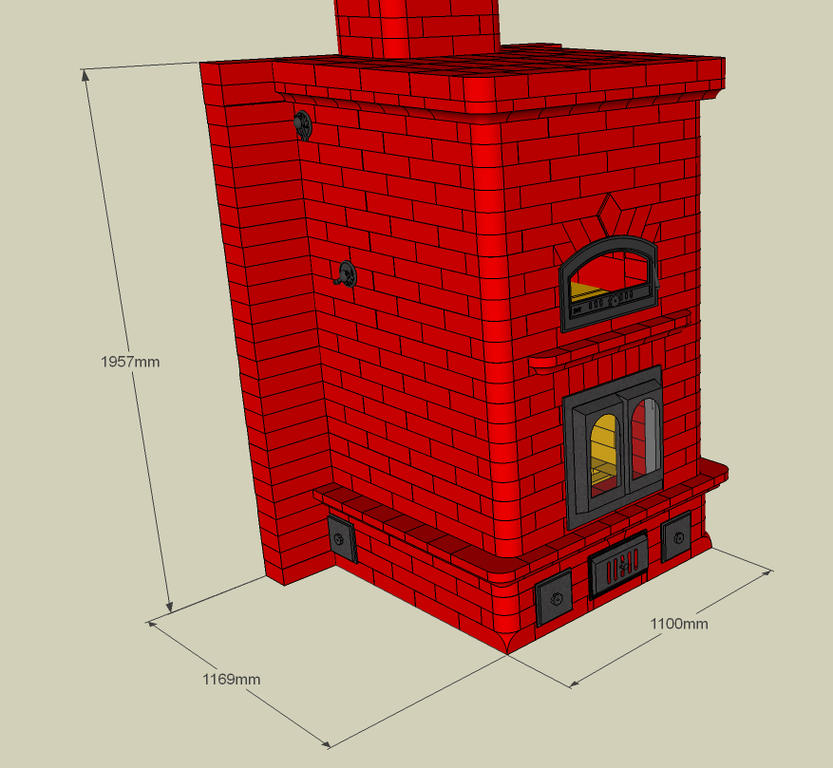

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
2 — Вязальная проволока
3 — Дверцы-чистки — 3 штуки
4 — Топка поддувала с регулировкой воздуха
5 — Каминная дверца для топки 500х500 мм
6 — Базальтовый шнур — 2 комплекта
7 — Задвижка трубы в кирпич — 3 штуки
8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Кладка отопительной печи с хлебной камерой «по-чистому»

Зима – не сезон для печника. Но у меня есть работа и есть клиенты, желающие иметь у себя дома отопительную печь из кирпича с каминной дверцей со стеклом и хлебной камерой «по-белому». За предоставленную возможность поработать с интересным проектом я им благодарен.

Ниже – 3D эскиз будущей печи. Дверца – Везувий 224. Для хлебной камеры – Везувий 270. Поддувальная, прочистные дверцы и поворотная задвижка – также фирмы Везувий.

Кирпичная отопительная печь с хлебной камерой эскиз

Кирпич витебский. Как обычно – борьба с «витьком» за ровные швы. В печи будут полочки: большая нижняя – под деревянную – полку и малая верхняя – декоративная.

Кладка из витебского кирпича

В хлебной камере можно будет готовить различные блюда приближенно к русской печи. Хлебная камера такой же конструкции имеется в печи в доме моей мамы. Моя мама ей очень довольна. Примерно через неделю проект будет закончен и сдан, а я поделюсь фотографиями готовой печи.

Отопительная каминопечь с хлебной камерой

Работы по кладке каминопечи закончены. Ниже фото.

На нижнюю кирпичную полку будет установлена деревянная полка. Для эстичного примыкания к кирпичной кладке оставлен паз шириной 5 см.

Место под полку

Процесс кладки каминопечи

Данная каминопечь сложена на существующий фундамент с присоединением к существующему дымоходу. Для кладки керамического кирпича использовался глино-песчаный раствор собственного приготовления в пропорции 1/3. Для кладки шамотного кирпича использовалась смесь МШ 28 с небольшим добавлением жидкого стекла, а также термостойкий клей. Работы по кладке каминопечи в общей сложности заняли 10 дней. Первый ряд печи декорирован плинтусом, выточенным из кирпича вручную. В такой работе не обойтись без помощников.

Угловой плинтус из кирпича

Процесс кладки кирпичной печи. Смачиваем предыдущий ряд водой.

Наносим глино-песчаный раствор

Разглаживаем смесь под кладку

Укладываем кирпич на раствор

Затем выравнивание кирпича по уровню в горизонтальной плоскости

Выравниваем ряд по боковой плоскости

Установка топочной дверцы в заводские крепления. Дверца Везувий 224

Для монтажа дверцы используются саморезы по бетону

Монтаж дверцы на короб из нержавеющей стали был бы предпочтительнее.

Дверца хлебной камеры Везувий 270

Варианты установки задвижки

Окончательный вариант установки задвижки

При первой протопке была выявлена недостаточная тяга в печи. Был обследован существующий дымоход и обнаружено заужение горизонтальной части “лежака”, после устранения которого печь заработала как надо.

Порядовка отопительной каминопечи с хлебной камерой бесплатно

Порядовка каминопечи ряд 1-15

Порядовка каминопечи ряд 15-16

Смета на отопительную каминопечь с хлебной камерой по “белому”

Кирпич лицевой угловой – 130 шт. ——————————————- 130 р.;

Кирпич лицевой прямой – 360 шт. ———————————————324р.;

Кирпич внутренний – 200 шт. —————————————————-140р.;

Кирпич огнеупорный Ш5 – 80 шт. ——————————————— 160р.;

Песок сеяный 7 мешк. ————————————————————– 21 р.;

Клей для огнеупорного кирпича ———————————————— 35 р.

Дверца топочная «Везувий 224» ———————————————— 285 р.

Дверца поддувальная Везувий 236 ——————————————– 90 р. ;

Дверца прочистная Везувий 235 – 4шт. по 33 рубл ———————– 132р.;

Задвижки – 25*12 – 1шт. – 20 ЗВП -4 ——————————————– 80 р.

Транспортные + закупка материалов ——————————————- 80 р.

Каминопечь порядовка: преимущества и метод кладки

Каминопечь своими руками: как выбрать место

При выборе места для каминопечи нужно помнить, что такое сооружение является основательной постройкой, а лучше думать о месте, куда будет установлена такая печь при постройке самого дачного домика, и только в этом случае вы обойдетесь без переделок комнаты.

Также можно камин вмонтировать в стены дома, но для этого придется частично разобрать пол и крышу.

Печь-плита из кирпича: кладка по рядам

Ряды кладки таковы:

Выкладываем первый ряд без раствора, при этом оставляем промежутки между кирпичами в 5 мм. После выкладки первого ряда необходимо проверить ровность стенок уровнем или правилом и замерить диагональ выложенного прямоугольника. Если диагональ будет одинаковой, то соответственно углы прямые.
Далее кладем 2й ряд на раствор из глины и песка с перевязкой швов. Кладка топки каминопечи начинается с 3го ряда. Начиная с 9го ряда топочное окно перекрывают напуском кирпича. Перекрытие можно сделать в форме арки, то есть выкладку кирпича проводить полукругом.
Перекрываем клинчатым перекрытием 13й ряд. Но пока не выложиться 14й ряд, который прижмет перекрытие, то оно не будет держаться. И именно по этой причине перед кладкой 13го ряда необходимо сделать деревянный щит и закрепить его в топке с помощью подпорок из дерева на уровне верхнего края 12го ряда и только тогда делать кладку перекрытия, то есть 13й ряд.
По окончанию порядовки щит можно не доставать, так как он перегорит после первой топки печи камина, но перекрытие будет держаться за счет давления верхних рядов кладки. И вместе с перекрытием на 13м ряду также начинают выдвигать полку камина вперед. Эту полку выдвигают на 5 см, а на последующем ярусе ее еще выдвигают на 7см. кирпичи которые положены на перекрытие значительно увеличивают его прочность благодаря перевязке швов.

Что включает в себя каминопечь с лежанкой

И в изготовлении таких печей выделяются такие элементы:

Конструкция для отопления;
Поверхность для варки;
Зольник;
Духовка;
Лежанка;
Дровник;
Место под кухонную утварь.

После определения размеров фундамента и выкапывания его, дно засыпают слоем щебня, делают опалубку и заливают бетоном чуть ниже уровня пола. Бетон схватывается в течение 2х недель и только после этого проводится гидроизоляция. Она делается для предотвращения попадания влаги в печь.

Основные элементы каминопечи повышенной теплоемкости порядовки

Окошко летник необходим для поддержания горения в теплое время года и располагается оно под духовой камерой, а те окошки, которые расположены выше, предназначены для более сильного отопления в холодную погоду.

Установка отопительной печи на даче: монтаж (видео)

Порядовка печи-камина

Несмотря на то, что в интернет-магазинах присутствует большое количество чугунных и стальных каминных топок, которые достаточно просты в монтаже и обслуживании, многие отдают предпочтение классическим твердотопливным печам-каминам из кирпича. Именно такие печки пользовались популярностью ещё сотни лет назад и постепенно входят снова в моду.

Печь, кирпич для которой является основным материалом изготовления, подходит даже для небольших помещений, так как современные порядовки являются очень продуманными и интересными решениями как для частного дома, так и для дачи.

Например, печь Кузнецова, найти схему которой можно на специализированных сайтах или формах, позволяет сложить многофункциональный и достаточно не громоздкий отопительный агрегат с дополнительным функционалом и высокой мощностью.

В чём преимущества и особенности?

Печь камин, порядовка которой в каждом конкретном случае подбирается индивидуально и может быть выполнена печником-проектировщиком с нуля, обладает своими исключительными особенностями и преимуществами, ознакомиться подробней с которыми можно ниже:

Печь, кладка которой выполнена по грамотно составленной порядовке профессионалом своего дела, станет украшением любого интерьера и выгодным дополнением к нему. Такой агрегат не будет занимать много места и в зависимости от первоначального предназначения может устанавливаться как для обогрева одного помещения, так и целого дома. Печь, плита в которой присутствует, также предназначается не только для обогрева, но и для приготовления пищи. При этом для приготовления еды используется общее выработанное тепло;
Печь из кирпича для дачи работающая на твёрдом топливе весьма удобна и экономична в плане расхода топлива. Одной закладки может хватить до 9 часов непрерывной работы агрегата на полной мощности. Для работы печки не требуется такое жидкое топливо как газ и электричество;
Печи-камины могут иметь небольшую мощность и использоваться в качестве вспомогательного источника отопления или нести исключительно декоративную функцию.

Для работы печи-камина предусмотрено два основных режима функционирования:

Если полностью закрыть заслонку, дымовые массы станут практически сразу выводиться на улицу. В этом случае отопительный агрегат не будет сильно нагреваться и отапливать помещение;
Также дымовые массы могут продвигаться посредством ответвлений и изгибов, предусмотренных дымовыми каналами. Если перекрыть только конкретные, тепло и воздух будет задерживаться и тем самым нагревая топку и портал, передадут тепло в само помещение.

Печь, фундамент для которой позволит её обрести необходимую устойчивость и минимальную просадку, сооружается практически для всех кирпичных конструкций, так как кирпич имеет большую суммарную массу.

Кирпич для печи выбирается нескольких разновидностей. Для основного каркаса он может быть самым простым и бюджетным. Однако топка, её внутренняя часть и дымоход выкладываются только печным или шамотным кирпичом, который способен выдерживать сильный нагрев.

Классификация устройств

Кладка, печь камин в результате которой приобретает определённый функционал и очертания, производится только по специальной схеме или порядовке на которой отображаются особенности каждого ряда.

Печь из кирпича для дома может относиться к определённой категории. Исходя из этого, вы можете простроить своими руками:

Печь камин Кузнецова;
Голландскую печь;
Печь шведку;
Финку;
Колпаковую конструкцию;
Агрегат по порядовке Масютина.

Кузнецов, печь по которому сегодня имеет несколько модификаций, может иметь различные габариты и функционал. Она может состоять как из одной, так и из двух топок. Особенно сегодня популярна кладка печей из кирпича имеющих камеру для выпекания хлеба, духовой шкаф и варочную поверхность. Следует отметить, что массивность таких конструкций полностью себя оправдывает, так как они способы заменить собой сразу несколько устройств на кухне и в доме.

печь с лежанкой также является одной из популярных и часто возводимых конструкций сегодня. На лежанке можно не просто отдыхать но и сушить мясо, рыбу, овощи, ягоды и фрукты. Также наличие лежака даёт больше тепла в доме. При необходимости отсек с лежанкой можно перекрыть специальной заслонкой и тем самым в момент растопки печки, этот участок просто не будет нагреваться.

Постройка и подготовка материалов

Печь, кладка порядовка которой позволяет собрать качественную конструкцию, является основой и каркасом для такого отопительного агрегата. На первом этапе вам необходимо определиться с помещением для установки печки и подобрать или реализовать наиболее подходящий для себя проект, с учётом всех особенностей дома и ваших личных пожеланий, предпочтений.

Далее подсчитывается количество необходимых для сборки печи-камина материалов, фурнитуры. Также для сборки печки нам потребуются определённые материалы и инструмент. Итак, нам потребуется обзавестись:

Огнеупорным кирпичом и бойлером;
Глиной и каминной доской;
Дверцей, колосником и дымовой заслонкой.

Поскольку кирпичные печи-камины имеют большую суммарную массу, для них потребуется возвести дополнительный фундамент. На первом этапе формируется опалубная часть и вырывается котлован, размеры и глубина которого зависит от габаритов самой отопительной конструкции.

После сборки опалубной части, дно ямы заполняется арматурными прутьями, после чего всё это фиксируется посредством раствора на основе бетона. До полного высыхания поверхность фундамента накрывается полиэтиленовой плёнкой. Это позволит верхнему слою остаться гладким, ровным и не потрескаться.

После того как верхний слой полностью застыл, продолжаем формирование дополнительной опоры для нашего камина. Для этого выкладываем наверх ещё одну опалубку и снова формируем ещё один слой для фундамента с помощью бетонного раствора и бутовых камней.

Схема кладки с примерами

Печь-камин, собранная из камня может иметь конкретные отличия и особенности. Конструкция может быть угловой, пристенной, островной. Топка и очаг при этом могут быть открытого или закрытого типа на ваше усмотрение. Следует отметить, что открытая топка менее безопасна с пожарной точки зрения.

Также отопительная конструкция может иметь определённые габариты и форму портала, топки, исходя из чего, порядовка будет сильно отличаться от остальных. Количество и тип материалов, фурнитуры и облицовки также определяется и подсчитывается строго индивидуально.

Самыми простыми в проектировке и сборке в доме или на даче являются кирпичные отопительные печи, не имеющие других функций и особенностей. Более сложными в возведении своими руками являются отопительные агрегаты, дополненные хлебной камерой, лежанкой, духовым шкафом или плитой.

Далее мы представим вам самую простую, традиционную порядовку проектировку кирпичной печи-камина с минимумом функций и небольшими габаритами. Такой вариант подходит для размещения и постройки в небольших комнатах:

На первом этапе сборки печи, необходимо кирпичами выложить основу камина. Для этого выкладываем первые два ряда. Далее, на третьем ряду выкладываем поддувало, дымовой канал и прочистную дверцу;
На четвёртом и пятом ряду необходимо сформировать прочистной канал;
Теперь приступаем к выкладке топочного отсека. Это делается с шестого по девятый ряд. Для сборки топки воспользуемся печным шамотным кирпичом, который хорошо переносит характерный для данного участка сильный нагрев. Устанавливаем колосник на последнем ряду;
Топочный отсек полностью формируется с десятого по двенадцатый ряд, а на тринадцатом и четырнадцатом формируется дверца и свод. Для пятнадцатого ряда характерно выполнение выравнивания свода камина. С семнадцатого по восемнадцатый ряд топочный отсек полностью перекрывается;
Заслонка для канала находящегося слева формируется на девятнадцатом слое. Стенки и дымоход формируются и образуются по двадцать седьмой ряд включительно. Для того чтобы такое массивное и тяжёлое устройство было достаточно прочным и устойчивым на двадцать седьмом ряду необходимо смонтировать специальную плиту. Она станет надёжной поддержкой для вашей кирпичной печи-камина;
Для того чтобы завершить кладку дровяного твёрдотопливного отопительного агрегата, необходимо сформировать перекрывающую часть, которая образуется с двадцать восьмого по тридцатый ряд включительно.

Такая наглядная порядовка не является универсальным руководством к действию и может не подойти для вашего конкретного дома или помещения. Готовый камин, собранный по данной схеме, имеет простой функционал и только отопительную функцию. В том случае если вы захотите собрать своими руками уличное барбекю с мангалом или домашнюю печь-камин с плитой и духовкой, порядовка для них сильно измениться и усложниться. Именно по этому, доверять все проектировочные и кладочные работы необходимо только профессиональному печнику.

В качестве завершения, печь-камин оборудуется всеми необходимыми вспомогательными элементами, такими как: зольная камера, колосник, решётки, дверца (для закрытых топок). Дополнить печь-камин можно не только варочной поверхностью, мангалом, грилем, барбекю, духовкой, но и каминной полкой, столешницами, рабочей областью или умывальником.

Для придания кирпичной поверхности уникального и неповторимого стиля, можно выполнить её облицовку. Для этих целей отдавайте предпочтение только качественным, прочным, экологичным, термостойким и не плавящимся материалам и составам.

Среди бюджетных вариантов облицовки камина можно рассмотреть: искусственный камень, керамогранит, декоративную штукатурку, краску. К более дорогим вариантам отделки печи-камина из кирпича относится: природный камень (мрамор, гранит, песчаник), изразцы.

В данном видео пошагово рассказывается о том, как выполняется кладка кирпичной печи-камина с мощностью в 7 кВт:

Возможно, Вам будет также интересно:

26 февраля 2019 3678 0

24 февраля 2019 1563 0

22 февраля 2019 1001 0

20 февраля 2019 5566 0

16 февраля 2019 1499 0

15 февраля 2019 2412 0

14 февраля 2019 1118 0

Порядовка отопительной печи с лежанкой

отопительная печь с камином, лежанкой

Содержание проекта:

Вешний вид изделия.
Порядовка с описанием и пояснениями.
Комплектация необходимых материалов для монтажа.
Дополнительные чертежи
Рекомендации по кладке печей.
Эксплуатация печи.

Дополнительные услуги

Редактируем готовые проекты из магазина
Разрабатываем индивидуальные проекты по фото.
Составление сметы.
Монтаж печей, каминов, барбекю.
Консультация и выезд специалиста на объект.
Ремонт и обслуживание печей.

Комплектация материалов

Наименование	ед. изм	Кол.
Кирпич полнотелый «без трубы» М-150	Шт.	1200
Кладочная смесь	Кг.	500
Дверка топочная стеклянная 630х480	Шт.	2
Дверка для чистки150х80	Шт.	4
Задвижка печная 260х260	Шт.	2
Уголок 45х45	М.п.	5

Чертеж отопительной печи для кладки с пояснительными картинками

порядовки печей

Хороший печник с руками в Ставрополе

Стальные скамейки для печи – Stovax & Gazco

Главная »Продукция» Принадлежности для каминов, печей и очагов »Стальные скамейки для печи

Имея высоту 250 или 350 мм, ножки шириной 60 мм и прочную стальную конструкцию, вы можете не только подобрать скамейку для имеющегося пространства, но и удовлетворить индивидуальные требования к стилю. Например, бытовая техника может быть размещена на скамейке по центру или смещена в сторону. Стальные скамейки, выполненные в прочном матовом черном цвете, могут стать идеальным дополнением или создать яркий контраст, в зависимости от выбора цвета печи.

Код товара	Товар	W ^(мм)	H ^(мм)	D ^(мм)
RVACLB100BHT	Скамья 100 Низкая *	1000	250	420
RVACB100BHT	Скамья высокая 100 *	1000	350	420
RVACLB120BHT	Скамья 120 Низкая *	1200	250	420
RVACB120BHT	Скамья высокая 120 *	1200	350	420
RVACLB140BHT	Скамья 140 Низкая *	1400	250	420
RVACB140BHT	Скамья 140 высокая *	1400	350	420
RVACLB180BHT	Скамья 180 Низкая *	1800	250	465
RVACB180BHT	Скамья высокая 180 *	1800	350	465
RVACLB120BHT-DP	Bench 120 Low, (глубина 500 мм)	1200	250	500
RVACB120BHT-DP	Скамья, высота 120 (глубина 500 мм)	1200	350	500
RVACLB140BHT-DP	Скамья 140 низкая (глубина 500 мм)	1400	250	500
RVACB140BHT-DP	Скамья, высота 140, (глубина 500 мм)	1400	350	500
RVACLB180BHT-DP	Скамья 180 Низкая (глубина 500 мм)	1800	250	500
RVACB180BHT-DP	Скамья, высота 180, (глубина 500 мм)	1800	350	500

* Не подходит для моделей Elise 680

Украсьте свою дровяную печь стальной скамейкой!

Главная »Блог» Дровяные печи и костры »Украсьте свою дровяную печь стальной скамьей!

Отличным аксессуаром и альтернативой установке «у камина» современных дровяных печей может быть одна из стальных скамеек Stovax. Предлагаемые в различных размерах, вы можете быть уверены, что найдете что-то, независимо от размеров вашей дровяной горелки! Имея высоту 250 или 350 мм с ножками шириной 60 мм, вы можете не только подобрать скамейку в соответствии с пространством в вашем доме, но и подобрать ее к своему уникальному стилю, разместив дровяную печь либо по центру, либо со смещением в сторону. В зависимости от цвета вашей печи матовая отделка вашей стальной скамейки может либо идеально ее дополнить, либо создать поразительный контраст, и то и другое в равной степени заставит поговорить всех, кто входит в ваш дом.

Стальная скамья может звучать как прекрасный способ создать мощный фокус в любой комнате, но, возможно, вы бы предпочли посмотреть, как именно она может выглядеть в паре с дровяной печью? Не проблема, ниже мы привели несколько примеров:

Stovax Studio 2 с низкой скамьей 140

Отдельно стоящий дровяной камин Stovax Studio 2 обеспечивает невероятную тепловую мощность до 11 кВт с классом энергоэффективности A, что позволяет максимально эффективно расходовать топливо, сохраняя при этом большое количество тепла для сохранения тепла в доме.

Отдельностоящая студия Studio 500 с низкой скамьей 100

Отдельностоящая дровяная печь Studio 500 имеет высокую тепловую мощность до 7 кВт, и с невероятным разнообразием этой печи вы можете быть уверены, что она подойдет практически к любому интерьеру, будь то традиционный или современный.

Отдельностоящая студия Studio 3 с высокой скамьей Riva 180

Самая большая в ассортименте Stovax Studio – это отдельностоящая дровяная печь Studio 3.Если вы ищете что-то, что создает завораживающие визуальные эффекты пламени и может обогреть невероятно большой дом или комнату, вы можете рассмотреть эту дровяную горелку, поскольку она может производить тепловую мощность до 11 кВт! Если эта большая печь не является достаточно требовательным элементом для вашего дома, ее также можно сочетать со стальной скамейкой.

Если вы думаете, что один из отдельно стоящих дровяных костров Stovax – это то, что вы могли бы рассмотреть, увидев некоторые из приведенных выше примеров, то вы можете увидеть их в вашем местном специализированном магазине! Зайдите на нашу страницу поиска продавца и взгляните на некоторые из этих печей и скамеек!

Modern Shaker Stove – Мебель Chilton

Обратите внимание: Shaker Stove в настоящее время отсутствует на складе и будет недоступен до середины 2021 года. Если вы хотите, чтобы вас поместили в список для получения уведомления, когда товар снова появится в наличии, напишите нам по адресу [email protected].

Чилтон очень рад нести современную шейкерную плиту Wittus. Печь Shaker отражает классическую простоту Shaker, уют дровяного камина и красоту современного дизайна. Минималистичный дизайн многофункциональный, вписывается в любой интерьер. Небольшой размер делает его подходящим для любого типа жилья.

Печь Shaker производится в Дании по проекту итальянского архитектора Антонио Читтерио и Тоана Нгуена.Он является победителем престижных премий Reddot Design и Чикагского музея архитектуры за хороший дизайн в 2006 году, а также победителем конкурса Builder News 2010 Best Products.

В стоимость плиты включена доставка обычным курьером. Мы рекомендуем клиентам обратиться к местному установщику или в службу переезда, чтобы помочь им перенести печь внутрь туда, где она будет установлена. Дополнительную информацию см. В прилагаемых спецификациях и руководстве по установке.

Короткая скамья: 34 “Ш x 21” Г x 41 “В
Длинная скамья: 72″ Ш x 21 “Г x 41” В

Дровяная печь / камин Shaker изготовлена из черной матовой стали и доступна в двух версиях.Стандартная модель короткой скамьи Shaker оснащена коротким столом и имеет размеры 41 дюйм в высоту, 34 дюйма в ширину и 21 дюйм в глубину. Удлиненная версия длинной скамьи Shaker имеет скамейку размером 6 футов, которую можно использовать для удобных сидений у камина или штабелирования дров. Оба стиля предлагают на выбор левую или правую * боковую скамью, а также верхнюю или заднюю вентиляцию. Доступны колена и трубы различной длины, чтобы печь идеально подходила для вашего дома. Пожалуйста, позвоните в наши выставочные залы или укажите в поле для комментариев к вашему заказу, чтобы настроить эти параметры.

Примечание: Печей с дверцами с правой стороны в настоящее время нет в наличии.

Просмотр технических характеристик печи »
Просмотр руководства по установке»

Invicta Aaron Декоративная подставка для плиты – Магазин каминов в США

Подтверждение заказа:

Как только вы разместите заказ, вы получите электронное письмо с подтверждением. После этого мы дважды проверяем, все ли заказанные товары есть в наличии и доступны для немедленной отправки. Если ваш заказ доступен для доставки в заявленные сроки, мы отправим его для отправки на склад.Если ожидаемое время доставки превышает заявленные сроки, мы свяжемся с вами по электронной почте и / или по телефону, чтобы подтвердить заказ.

Отгрузка заказа:

В течение 1 рабочего дня с момента отправки товара вы получите подтверждение по электронной почте с номером для отслеживания. Если вы не получили информацию об отслеживании в течение шести рабочих дней с момента заказа, свяжитесь с нами по адресу [email protected]

Расчетное время прибытия:

Обычно мы доставляем в течение 2-10 рабочих дней.Доставка продукции на заказ обычно занимает 3-5 недель. Если ожидаемая дата доставки вашего заказа окажется за пределами объявленных временных рамок от 2 до 10 рабочих дней, наша служба поддержки клиентов свяжется с вами, чтобы подтвердить, согласны ли вы с этой датой.

Зоны покрытия:

Все предполагаемые даты доставки и стоимость доставки, указанные на веб-сайте, действительны только для континентальной части США. Пожалуйста, свяжитесь с нашей службой поддержки клиентов, чтобы обсудить время и стоимость доставки на Гавайи или Аляску.Мы не отправляем товар напрямую в Канаду, но мы можем отправить ваш заказ грузовому перевозчику по вашему выбору.

Повреждений:

Очень важно, чтобы вы проверяли упаковку ваших товаров по их прибытии и проверяли, получили ли вы все коробки, указанные в квитанции о доставке. Если вы заметили какие-либо повреждения или недостачу посылок, вы должны отметить это в транспортной накладной, сфотографировать и отказаться от доставки . В вашей записке должно быть сказано: « отказано из-за повреждения ».Вы также должны сфотографировать все стороны коробки и отправить их нам в течение 2 дней. Если перед открытием коробки повреждений не видно, необходимо отметить « при дальнейшем осмотре может содержать скрытые повреждения ». Если вы заметили какие-либо повреждения после получения посылки, не выбрасывайте коробку и свяжитесь с нами с фотографиями. После того, как мы получим от вас информацию об отказе в доставке или скрытом повреждении, мы немедленно предъявляем претензию транспортной компании или производителю.После того, как претензия будет полностью обработана, мы отправим вам все замененные изделия абсолютно бесплатно.

Аннулирование и возврат:

Мы можем отменить ваш заказ совершенно бесплатно для вас до создания транспортной этикетки или коносамента или до начала производства индивидуального заказа. Товары, изготовленные на заказ, не подлежат возврату после начала производства. Чтобы иметь право на возврат, товар должен быть неиспользованным и в том же состоянии, в каком вы его получили.Он также должен оставаться в оригинальной упаковке, и упаковка должна быть в идеальном состоянии. Мы не берем комиссию за возврат или возврат товара. Все подходящие возвраты на 100% бесплатны. Заказы, доставленные за пределы США, не подлежат возврату. Если ваш заказ прибыл поврежденным, применяется раздел «Убытки». Наша политика возврата длится 45 дней. Если с момента покупки прошло 45 дней, к сожалению, мы не сможем вернуть вам деньги. Пожалуйста, свяжитесь с нами по адресу [email protected] перед возвратом товара, чтобы обсудить детали доставки.Все возмещения будут произведены на кредитную карту или учетную запись PayPal, которую вы использовали для покупки, в течение 2 дней после того, как все возвращенные товары прибудут на наш склад.

ракетная печь и обогреватель (форум ракетных масс в перми)

Всем привет!
Я только что посмотрел видео Пола, потом просмотрел это обсуждение. Мне нравилось видеть, как распространяется слух!

Первые картинки в этом обсуждении напоминают обжиговую печь, печь или кухонную плиту. Я видел похожие конструкции кухонных плит типа «ракета» на сайтах из Индии.
Но если вы сядете на «горящий туннель» большинства печей, ваша задница сваривается! И вам понадобится дымовая труба, более чем вдвое превышающая длину туннеля, чтобы тяга работала. Эти первые наброски «согревают жопу» – это все равно что рисовать что-то из сна … вы видите это … но это не совсем совпадает с реальностью.

У подогревателя ракетной массы из мастерской (и чертежа из книги) вместо дымовой трубы есть внутренний «стояк тепла». Он сильно нагревается из-за изоляции, поэтому он не должен быть таким высоким, чтобы создать сильный сквозняк и чистый ожог.Вроде как перевернутый сифон.

Это «блок сгорания», где происходит пожар.
Часть “подогрев ягодиц” происходит потом.

После горения «дымовые газы» проходят через кладочную массу. (Деталь под вашим задом на самом деле не горит.) Это похоже на восточноевропейскую каменную печь, но дешевле и более экологически чистую.
В традиционных каменных печах они образуют вертикальную колонну, направляют дым вокруг перегородок внутри нее и строят снаружи полки для сна, поднятия хлеба, кошек и т. Д.
В нагревателях ракетных масс дым полностью сжигается, а затем через воздуховоды направляются горячие газы практически в любом направлении. Самыми популярными являются скамейки и кровати, но стены или пол также можно обогревать, и я слышал о садовых грядках с ракетным обогревом, плавильных печах и дровяных печах.

Для получения дополнительных изображений процесса проверьте ссылки на этой странице:
http://www.ernieanderica.info/rocketstoves

Вы можете построить сердцевину печи, как мы сделали, из кирпича на вашей (негорючей) подъездной дорожке или на песчаной части вашего двора.Прямо как на фотографиях Пола.

Если вы хотите услышать о действительно странных вещах, которые люди делают с этими печами, или задать вопросы, когда вы попробуете их, здесь есть уголок Rocket Stoves:

http://donkey32.proboards.com

Спасибо, что пришли в мастерскую Пиромании!

Относительно изоляции тепловой массы от стен:
Да, это хорошая идея.
В нашем доме (арендуемая единица с решетчатой рамой на бетонной плите / фундаменте) мы устанавливаем топку на расстоянии около 2 футов от стены с теплозащитным экраном, как на дровяной печи. Затем мы помещаем дымоходы на расстоянии не менее 5 дюймов от стены, окруженные 4-дюймовым глинобитным кирпичом. Между ним и стеной кладем 2,5 см перлита. Я очень доволен результатами. Скамейка определенно нагревается сильнее стены.
На видео Пола Пол помог добавить около 6 дюймов перлитовой изоляции между топкой и стеной. В этом случае стена каменная, поэтому она не будет повреждена, но все равно будет поглощать много тепла. и переносить на улицу, тратя впустую.

Но при чистом сгорании и «хранении тепла» расходуется гораздо меньше древесины, чем даже в лучшем камине или дровяной печи.
Когда у меня есть базовый дизайн, я иногда откладываю эффективность на второй план и делаю упор на безопасность, эстетику и практичность. Легко увлечься «максимизацией» и забыть об оптимизации.

Например, идеальным местом для дымохода является центр дома, поэтому тепло сохраняется в кирпичной кладке и равномерно излучается во все области дома. Но наш дом был построен в форме креста за счет множества пристроек, и нет хорошего места для печи. Там, где это могло быть, у нас есть кухня, которая была только что реконструирована, и мы не совсем готовы отказаться от нашей электрической плиты и холодильника. Даже если бы мы были таковыми, это аренда, и следующие арендаторы могли бы понять все это в замешательстве.

Итак, мы поместили его на одну из многих внешних стен, где он может быть хорошим диваном и где мы могли бы выпустить его в окно во время создания прототипа. Работает нормально, и при этом неплохо обогревает дом. (Теперь у нас есть вентиляция через потолок, как в «обычной» печи, где она получает хорошую тягу независимо от ветра.)

Надеюсь, вы не возражаете, если я подпишусь и разместлю всего один длинный пост.
Сообщите нам, как у вас дела.

С уважением,
Эрика Визнер
www.ErnieAndErica.info

Дровяные печи в интерьере

4 января 2014 г.

Многие предполагают, что дровяные печи появились у финнов в Финляндии , а позже уже появились и жители других государств и городов. Дровяные печи используются в наши дни для обогрева больших и малых особняков, а также для внутренней отделки. Дровяная печь всегда будет популярна, меняют только ее размер, материал, из которого она изготовлена, и размер соответственно.

Изначально дровяные печи строили из камня или кирпича, больше походившего на большой очаг с лежанкой. Постоянно меняющиеся выкройки и их размеры. Раньше наибольшей популярностью пользовались печи – печки маленькие и компактные устанавливались практически в каждом доме.Весь их успех заключался в том, что они быстро нагрелись до комнаты. Но проблема в том, что дрова, которые быстро сгорали в печи и быстро охлаждали печь, а дрова в то время были дорогими и доступными далеко не всем.

Некоторые используют духовку, чтобы создать уютную и комфортную атмосферу, или хотят подчеркнуть особый стиль интерьера. За какие-то моменты дизайн и материалы сильно изменились, все стало более современным и красивым. Теперь вы можете выбрать духовой шкаф очень стильный и красивый, также значительно повысились потребительские свойства дровяной печи.

Крупные рынки предлагают ассортимент, который обеспечивает отличный дизайн от современного до классического, когда можно потратить скромное количество топлива, которое будет потребляться редко и сэкономить. Используемые современные материалы позволяют дольше сохранять тепло и утеплять топочное помещение, что в современном мире очень удобно и практично. Кроме того, установка дымохода намного мягче, а установка может быть сделана проще и быстрее, чем это было раньше.

самых экологически чистых и эффективных дровяных печей в мире.

Рокпорт и Кейп-Код от Лопи оснащены системой Hybrid-Fyre – отмеченной наградами технологии, позволяющей использовать меньше древесины, дольше сжигать более горячий огонь и сокращать выбросы. В конце концов, вы экономите деньги, а также сводите к минимуму воздействие на окружающую среду.

Газовые плиты чугунные Lopi

Собранная вручную в США из красивых европейских отливок, Rockport Hybrid-Fyre – одна из самых экологически чистых и эффективных печей в мире!

Особенности, которые вы полюбите!
• Искусно скрытый перепускной клапан для бездымного пуска и перезагрузки
• Единый простой в использовании воздушный пульт управления дает вам полный контроль над горением
• Большой стандартный зольник упрощает очистку
• Полностью чугунная конвекционная камера
• Вентилятор 400 CFM ускоряет нагретый воздух в ваш дом

Rockport также совместим с GreenStart – эксклюзивом Lopi и обязательным условием для современных дровяных горелок.Просто загрузите дрова и нажмите кнопку! Обязательно попросите Mountain Home Center предоставить демоверсию.

Загрузить брошюру >>

Дровяная печь Cape Cod

Cape Cod – это, наряду с Rockport, другая самая чистая и эффективная чугунная дровяная печь в мире. Революционная технология Hybrid-Fyre позволяет этой печи производить всего 0,45 грамма выбросов в час и работать с эффективностью более 80%, экономит ваши деньги и сокращает количество поездок к вашей дровяной куче. Cape Cod отличается высочайшим мастерством, массивной топкой объемом 3 кубических фута и конвекционным теплообменником – все это упаковано и представлено вам в элегантной чугунной красоте и долговечности.

Cape Cod имеет возможность добавления воспламенителя GreenStart . Эта кнопочная система зажигания отлично подходит для современной дровяной горелки; просто загрузите дрова и нажмите кнопку! Лопи полностью исключил медленные, приоткрытые двери стартапов и трудящихся над непостоянной газетой.

Показано выше: чугун Cape Cod в фарфоре с эмалью Oxford Brown; и New Iron Finish.

Другие дровяные печи от Lopi

Дровяная печь Endeavour

Красивая рабочая лошадка, объединяющая форму и функцию в непревзойденную систему теплопередачи. Чистое горение с помощью теплого лучистого тепла. Самая большая и самая чистая топка из всех печей среднего размера. На Endeavour имеется более высокий дверной проем, позволяющий загружать большие куски дерева и увеличенное время горения.

Доступен с опцией GreenStart . GreenStart – система розжига современной дровяной горелки; просто загрузите дрова и нажмите кнопку! Лопи полностью исключил медленные, приоткрытые двери стартапов и трудящихся над непостоянной газетой.

Дровяная печь Liberty

При уровне выбросов всего 2,6 грамма в час, Liberty является самой чистой горящей большой печью, когда-либо одобренной EPA. Это также самая большая печь, изготовленная Лопи. Большая смотровая площадка и поверхность варочной панели Liberty дает столько, сколько дровяная печь может дать.Имея самую большую топку среди всех больших печей, в устройство можно загружать бревна длиной до 24 дюймов.

Промышленная вентиляция в Москве строительство монтаж в Подольске
