Шибко умное вступление

В лесной зоне России самым популярным средством для отопления частных домов и дач в холодное время года являются печи из кирпича. Это просто факт, не более того. О причинах такой популярности говорить сейчас не будем. Лучше поговорим о том, каким именно образом кирпичные печи появляются в домах у людей, т.е как происходит строительство печей. Ведь не каждый владелец дома или дачи может похвастаться хорошим знанием печного дела, имеет навыки практического строительства (кладки) печей, и может сложить печь из кирпича своими руками. Как же преодолеть путь от желания сложить в своем доме надежную печь или камин до того светлого мига, когда эта печь начинает распространять по жилым помещениям благодатное тепло?

Ясен крендель, что ни одна печь не может сложить сама себя, поэтому в этот процесс непременно должен быть включен человеческий труд, да еще и достаточно квалифицированный. На практике любой желающий сложить новую печь из кирпича чаще всего обращается за помощью к ближайшему печнику. Хорошо, если таковой имеется вообще, и обладает нужным уровнем компетентности в частности. Не так уж редки ситуации, когда людям приходится нанимать не столько печников, сколько местных «лепил», имеющих о правильной кладке печей самые смутные и неопределенные понятия. Причем, в среде этой категории трудящихся весьма значительная часть исполнителей приступает к работе не раньше, чем процент содержания алкоголя в его крови достигнет опасной для жизни самого труженика концентрации. На практике случалось, что кое-как слепленная таким мастером «голландка» саморазваливалась раньше, чем он сам успевал отползти от крыльца хотя бы на пару метров.



Отдых печника.



Строительство печей из кирпича своими руками

Но что же делать, если хорошего печника не найти, а к плохому как-то душа не лежит? Да ведь и сами печники, даже с уровнем мастерства намного ниже среднего, не лежат штабелями на каждой лужайке. А ведь если к холодам печь в доме не будет сложена, то Дедушка Мороз непременно наградит вас такими красотами макияжа, как сосульки под носом и толстый слой красивого инея на шевелюре. Ледок в чашке утреннего кофе вряд ли добавит ярких цветов в ваше серое, безрадостное и холодное существование. Вот же я нагнал жути и безнадёги… Однако, всё вовсе не так печально и безнадежно, и хорошая печь вполне может быть построена в срок, даже если приличного печника на горизонте не наблюдается.





Мой личный стаж кладки печей и каминов относительно невелик, он составляет всего лишь 37 лет. Если для вас этого опыта маловато, то лучше дальше не читайте. Откройте очередную банку пива и займитесь чем-нибудь более интеллектуальным, чем осмысление моих рассуждений и советов, которые последуют дальше. Скажем, посмотрите какой-нибудь сериальчик по телевизору. Ну что, вы еще здесь? Тогда пеняйте сами на себя: я приступаю к бесплатной раздаче советов и рекомендаций. Итак, разденьтесь до трусов и встаньте перед большим зеркалом. Что вы в нем наблюдаете? Прежде всего, посмотрите на руки. Достаточно ли они прямые, тем ли концом и к тому ли месту они приставлены? Если результат удовлетворительный, то осмотрите голову. Её фасон и красота никакого значения не имеют. Главное, чтобы она находилась примерно посередине между плечами, желательно лицом вперед. Опять порядок? Тогда внимательно осмотрите всё отражение целиком. Что же вы наблюдаете? Сообщаю, что вы видите отражение человека, вполне способного (при желании, разумеется) производить строительство (кладку) печей своими собственными руками. То есть, кладка печи из кирпича своими руками более, чем возможна. Заметьте, что я ничего не говорю про ваш пол и возраст, поскольку это никакого значения при кладке печей не имеет.



Оценка своих возможностей



Для чего нужны готовые проекты печей?

Ясен суслик, что человек, не представляющий себе правильного внутреннего устройства печи, ничего вразумительного сложить не может, просто по определению. На изучение теории печного дела требуется затратить много времени. Проектирование печи также требует немалых знаний, определенного умения и больших затрат времени и труда. Например, для того, чтобы спроектировать печь средних размеров, без особо сложного функционала, лично мне требуется не менее двух недель весьма плотной работы. Это без всяких там выходных, проходных и прочих радостей жизни. По 8-10 часов в сутки сижу у компьютера, трезвый досуха, не отвлекаясь на посещение оперного театра, дискотеки и других культурных мероприятий. Впрочем, в нашем селе ничего подобного просто не имеется. Новгородская глубинка ничего, кроме медведей с балалайками в окружающих лесах, пока не предлагает.





Если же речь идет не о типовом, а об индивидуальном проекте печи, то к дополнительным затратам времени следует прибавить переписку с заказчиком, как правило, довольно длительную, изготовление для него предварительной объемной модели печи, на примере которой происходит окончательное обсуждение параметров самой печи, и кучу всякого другого необходимого антуража. Зато такой подход к делу позволяет создать, в конечном итоге, для заказчика проект именно такой печи, о которой ему мечталось в подушку долгими зимними бессонными ночами. Ясен пончик, что каждый индивидуальный проект печи абсолютно точно подгоняется к общей планировке дома и соответствует его жилой площади, которую следует надежно обогреть. Кроме того, заказчиками моих проектов очень часто являются люди, которые собираются произвести кладку печи из кирпича своими руками, не нанимая печника, хотя раньше видели печной кирпич разве что на картинках. Поэтому стараюсь избегать в своих проектов лишних сложностей, «рюшек и оборочек».





Как это ни покажется вам странным и удивительным, но самые обычные люди, которые проводят строительство печей впервые, своими руками, по готовому проекту, практически всегда достигают отличных результатов. Сложенные ими печи внешне нисколько не отличаются от подобных изделий, сложенных профессиональными печниками, и работают ничуть не хуже. Иногда заказчики моих проектов присылают свои фотоотчеты. По одному из таких отчетов я, с любезного разрешения заказчика, сделал видеоролик. В нем показана кладка печи из кирпича своими руками и, в конечном итоге, сама отопительная печь из кирпича, во всей красе и величии. Посмотрите сами и убедитесь, что когда у человека имеются прямые руки, приставленные к телу нужным концом, то результат получается очень даже неплохим. Ясен кактус, что такой человек может смотреть на своё отражение в зеркале спокойно и с полным уважением.



Также можете посмотреть видеоролик, сделанный другим моим заказчиком. В нем показан весь цикл создания уличной печи «Ростов» по моему проекту. Это очередной пример того, что обычному человеку вполне по силам кладка печи из кирпича своими руками.

На канале этого автора можно посмотреть и другие ролики о процессе кладки уличной печи «Ростов».

На этом я пока прерываю плавный ход своей статьи.  Само продолжение статьи я, возможно, опубликую в обозримом будущем. Можете написать в комментариях о том, какие печные вопросы вас интересуют, о чем вы хотите узнать подробнее.



Обратиться ко мне для заказа индивидуального проекта

печи или камина и другим вопросам

можно через форму связи:



Пожалуйста, будьте внимательны при заполнении графы с адресом вашей электронной почты, чтобы я мог вам ответить!



Если вас интересует такая тема, как строительство (кладка) печей и каминов из кирпича, то можете также подписаться на мой канал:





Проекты печей и каминов из кирпича

для вашего дома или дачи:

 Русская печь «Калуга» с варочной плитой

и отопительным щитом.

Русская печь «Вятка» с варочной плитой

и отопительным щитом.

Отопительно-варочная печь «Рязань».

Отопительно-варочная печь «Уголок».

Отопительно-варочная печь

«Уголок-Модерн».

Отопительно-варочная печь «Дюймовочка».

Отопительно-варочная печь «Малютка».

Отопительно-варочная печь «Новгород».

Отопительно-варочная печь «Валдай».

Отопительно-варочная печь «Тула».

Отопительно-варочная печь «Пламя»

с камином и сушилкой.

Отопительно-варочная печь «Вологда»

с духовкой и водяным контуром.

Отопительно-варочная печь «Тюмень».

Отопительно-варочная печь «Коломна».

Отопительно-варочная печь «Сибирь»

с камином и водяным контуром.

Отопительная печь  «Москва» с камином,

духовкой и водяным контуром.



Отопительно-варочная печь

«Елабуга» с сушилкой.

Отопительно-варочная печь «Белгород»

с камином, духовкой и водяным контуром.

Отопительно-варочная печь «Питер»

с водяным контуром.

Отопительно-варочная печь

«Уголок» с духовкой.

Отопительно-варочная печь «Дачная».

Отопительно-варочная печь «Ладога»

с водяным контуром.

Отопительная печь «Стелла».

Отопительная печь «Рига»

с водяным контуром.

Отопительная печь «Тайга»

с водяным контуром.



Отопительная печь «Емеля»

с лежанкой.

Универсальная уличная печь «Казань».



Универсальная уличная печь «Экзотика».

Универсальная уличная печь «Ростов».

Универсальная уличная печь «Анапа».

Уличная печь «Летняя»

с духовкой и сушилкой.

Универсальная уличная печь «Самара».

Универсальная уличная печь «Тамбов».

Классический камин «Ливерпуль».

Классический камин «Манчестер«



Теги статьи: строительство печей, кладка печи из кирпича, кладка печи из кирпича своими руками, проекты печей, проекты печей из кирпича, проекты печей из кирпича для дома







Кладка печи (147 фото) » НА ДАЧЕ ФОТО

Огнеупорный кирпич кладка печи


Кирпичная печь с водяным контуром


Виктор Владимирович печник


Огнеупорный кирпич кладка печи


Печь на 10 КВТ кирпичная


Печные кладки


Кладка печей из кирпича


Перекрытие печи из кирпича


Кладка кирпичной печи


Отопительно-варочная печь из кирпича Малютка


Кладка кирпича печи


Кладка русских печей


Топка для печи из кирпича


Сложить печь из кирпича


Колпаковая печь Кузнецова


Печь и печник


Камин кирпичная кладка


Печь галанка 3 х оборотный дымоход


Кладка печей


Топки кирпичных печей


Красивые печи из кирпича


Колодцы для печи из кирпича


Кладка печи из кирпича


Постройка печи из кирпича


Кирпичная печь столбянка


Печь Теплушка с лежанкой


Отопительная кирпичная печь 100кв


Отопительно-варочная “шведка”


Кирпичная кладка печи в бане


Отопительные кирпичные печи шведка


Печь шведка с лежанкой


Кирпичная печь 1х1м


Камин кирпичный


Русские печи


Печные кладки


Печи сложенные из кирпича


Печные дымоходы из кирпича


Камин из кирпича


Девин Виталий Сергеевич печник


Печь отопительная кирпичная 500х1250


Дымоход и вентканалы из кирпича


Отопительная кирпичная печь 100кв


Печка кирпичная галанка


Печи и камины печник


Порядовка отопительной печи Кузнецова


Кирпичная печь лежанка порядовка


Печь кирпич шамотный кирпич


Кладка печки голандки порядовка


Печка из шамотного кирпича


Топка для печи из кирпича


Каминопечь голландка


Горизонтальная печь из кирпича


Кирпичная печь 1х1м


Печь шведка Буслаева с духовкой и плитой


Уличные печи и мангалы из кирпича


Порядовка отопительной печи Кузнецова


Выложить печь из кирпича


Печь шведка с5 порядовка


Кладка печей


Русская печь с камином


Угловой камин своими руками


Кладка кирпичной печи


Укладка печей


Деревенские печи из кирпича


Кладка кирпичной печи


Отопительно-варочная печь “большая Кроха”


Печи камины кладка


Печь с подтопком


Печь шведка и голландка


Кладка печей и каминов


Печь-камин из кирпича


Зольник для печи


Печник Павел Калашников


Кирпичная Каменка шамотного кирпича


Услуги печника


Кладка печи


Кирпичная печь Гжелка


Печка Каменка для бани из кирпича


Печь малая голландка 520 на 520


Печник в Калужской области


Кирпичная печь голландка отопительная варочная


Русская печь кирпичная


Кладка печи


Печная кладка


Печь столбянка с лежанкой


Кладка печей


Небольшая печка из кирпича


Кладка отопительных печей


Печь шведка Кузнецова порядовка


Перекладка топки печи


Кладка печных колодцев


Кирпичная печь с лежанкой


Отопительная кирпичная печь 100кв


Печь отопительно-варочная кирпичная порядовка


Барбекю из кирпича


Кладка белорусской печки


Юхани Кеппо “кирпичные печи и камины”


Мини кирпичная печь порядовка


Печь с плитой и щитком


Кладка русской печи с камином в Ижевске


Кирпичная банная печь прямоточка


Раствор для кладки печи Кузнецова


Каминопечь кирпичная


Камин мангал из кирпича


Отопительная кирпичная печь 100кв


Отопительно-варочная печь шведка


Кладка печи из кирпича для дома своими руками


Печь домашняя из кирпича


Печь шведка Кузнецова порядовка


Кладка каминов


Маленькие кирпичные печи


Кирпичная печь для дачи


Дровяная отопительная печь камин кирпичная


Отопительно варочная печь шведка Малютка


Голландская печь голландка


Казаниангал порядовка


Маленькие кирпичные печи


Печь овик 5


Кирпич для кладки топки печи


Топки кирпичных печей


Печь шведка Кузнецова порядовка


Кладка кирпичной печи


Каминопечь Кузнецова


Русская печь с лежанкой


Каминопечь Кузнецова


Порядовка отопительной печи Кузнецова


Печи отопительные без поддувала


Кладка печей в Ижевске


Кладка печи фон


Барбекю комплекс lode


Печь отопительно-варочная кирпичная порядовка


Небольшая кирпичная печь


Кирпич Аренберг Кирово-Чепецкий


Каминопечь Катюша


Красивые камины из кирпича


Банная печь Кузнецова порядовка


Расшивка печи из кирпича


Печник Володин каминопечи


Печь Алексея Емшанова порядовка


Мастер кладки печей


Каминопечь из кирпича голландка


Кладка печей в Балашове


Мангал из кирпича в помещении





лучшие порядовки и пошаговое руководство по сооружению © Геостарт

Рубрика: Печи и системы отопления

Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса печных конструкций . Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

  • Фундамент . Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
  • Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
  • Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т. к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

  • Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
  • Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» — основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
  • Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
  • Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

  • Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения — печного массива.
  • Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
  • Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от «жирности» глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в этом материале .

Вариант #1 — печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном — с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном — без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 — печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

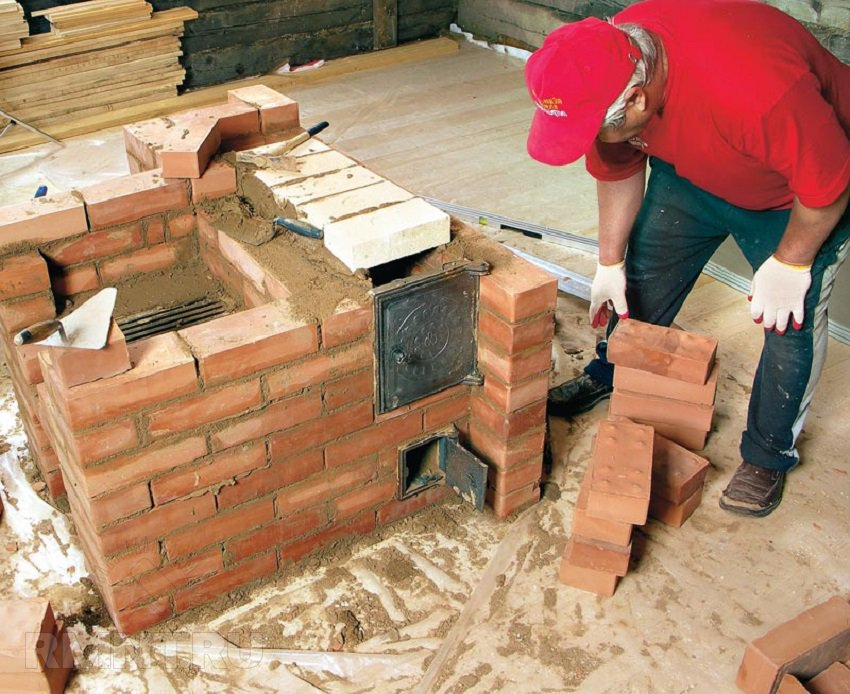

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 — печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом.

Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

автор

Макаров Михаил

какой вид выбрать и как сложить

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображений

Фото из

Кирпичная печь с коваными приборами

Большие теплоемкие печки

Небольшой отопительный агрегат

Печь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в этом материале.

Вариант #1 – печка с одноконфорочной панелью

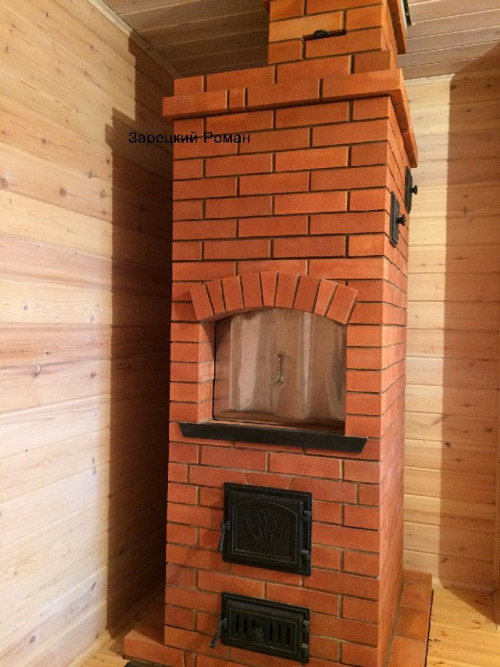

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.


Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Что потребуется для установки печи на даче своими руками

Для постройки на даче небольшой по размерам дровяной печи необходимы следующие материалы и инструменты:

  • кирпич красный обожженный полнотелый;
  • глина и песок (желательно речной мелкозернистый), благодаря которому швы кладки получаются тонкими и аккуратными;
  • щебенка, бутовый камень;
  • цементный раствор, чтобы обустроить фундамент, для которого требуются цемент и песок в пропорции 1:2;
  • машинное масло;
  • полиэтилен;
  • рубероид;
  • трубы металлические 100-миллиметрового диаметра;
  • колосниковая решетка;
  • дверца — для поддувала и топочная;
  • металлический лист для защиты напольного покрытия от горячих угольков, если те выпадут из топки;
  • оцинкованная проволока;
  • труба.

Необходимо учитывать следующий нюанс: во многом прочность и долговечность кирпичной кладки зависит от качества используемой глины, а вернее от ее пластичности и жирности. Желательно, чтобы до момента применения глина пролежала около двух лет на открытом воздухе. За это время она под воздействием атмосферных осадков и ветра становится более однородной и пластичной, а печка для дачи своими руками будет прочнее и что самое главное – теплее. Об этой особенности глины печникам известно издавна.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Как сделать печку для дачи: последовательность действий

При создании дровяной печи необходимо соблюдать определенную последовательность действий. Небольшую по размерам конструкцию можно построить в течение месяца.

Этап первый — фундамент

Начинают выполнять работу с закладки фундамента под тепловой агрегат. Перед этим определяют глубину промерзания грунта в самое холодное время года в данном регионе.
Дело в том, что основание для печи должно располагаться ниже этого параметра. Например, в северных российских районах, а также в средней полосе глубина траншеи для фундамента обычно составляет от 80 до 100 сантиметров. Когда основание необходимо сделать в построенном доме с утепленным периметром, достаточно будет глубины 30-50 сантиметров

Влажность представляет главную опасность для фундамента и, когда производится установка печи на даче своими руками, для него нужно выполнить гидроизоляцию. Дело в том, что при промерзании влажного основания оно деформируется и начинает разрушаться. Если при низких температурах воздуха мокрый грунт примерзнет к бетонному фундаменту, тогда происходит выталкивание боковой поверхности с огромной силой, которая равна 25 тоннам на квадратный метр.

Одним из способов создания гидроизоляционного слоя является народный метод, который предполагает следующие действия:

  • боковую поверхность фундамента необходимо сделать «скользящей»;
  • с внешней стороны по периметру основания укладывают двойной мешок из полиэтилена;
  • между мешками наливают уже отработанное машинное масло;
  • внутреннюю полость между полиэтиленовыми изделиями наполняют жидким бетоном, в который добавляют шлак, бут или битый кирпич.

Создание гидроизоляционного слоя вышеописанным способом в дальнейшем предотвратит смерзание наружного периметра фундамента конструкции непосредственно с грунтом. Чтобы в дачном доме было сухо и тепло, все основание для дровяной печи также требует гидроизоляции, но в 2 слоя.

Первый из них располагают в месте соединения фундамента и грунта, чтобы предотвратить попадание влаги. Второй слой необходим для защиты основания печной конструкции от влаги, проникающей из подпола. Рубероид укладывают на стяжку, которую делают из цементного раствора в пропорции 1:2. Поверхность фундамента защищают цементной стяжкой с добавлением особых водоотталкивающих присадок.

Способы увеличить теплоотдачу печи на даче

Для тех владельцев загородных участков, кто решил построить печку на даче, специалисты имеют несколько советов по повышению теплоотдачи отопительной конструкции, которые передаются из поколения в поколение профессиональными печниками:

  1. У всех топочных камер всегда есть так называемый «мертвый угол», представляющий собой часть топки, расположенную между основанием агрегата и ходом опускного канала. Устранение этой зоны позволяет значительно увеличить теплоотдачу, для чего в данном углу насыпают материалы, удерживающие тепло, такие как щебенка, гравий, глиняные черепки или битый чугун. Поскольку они отдают тепло медленно, мертвая зона становится теплой (про

Как модернизировать и улучшить работу печи

Усовершенствование и модернизацию печей для дачи можно осуществить следующим образом:

  1. Конструкция печи длительного горения имеет один недостаток. Для удаления золы необходимо переворачивать тяжёлую конструкцию. Чтобы избавиться от этого неудобства, можно в нижней части баллона сделать зольник и колосники. Однако такая переделка чревата тем, что в топочный отсек будет попадать воздух. В результате дрова сгорят быстрее. Поэтому дверцы необходимо герметизировать, оборудуя бортами и уплотнениями.
  2. Усовершенствовать конструкцию печи длительного горения можно количеством и формой рёбер на поршне (грузе). Для этого используют не куски швеллера или уголки, изогнутые стальные полосы. Благодаря форме пластин, воздух закручивается. Для более эффективной работы поршня к нему приваривают от 6 до 8 пластин. Этим обеспечивается равномерное распределение воздуха в камере горения.

    Тепло будет распределяться равномерно

  3. Кирпичная печь займёт меньше места, если рассмотреть постройку углового варианта. Для возведения этого варианта потребуется меньше материала, а значит и затраты будут значительно ниже.

    Материала потребуется меньше

  4. Усовершенствованием этого вида печи является оборудование переключателем для зимнего и летнего режима. Это удобно в весенний или осенний период, когда в атмосфере повышенная сырость, а топить печь на полную мощность — жарко. Такой переключатель виден на схеме кладки 6 ряда кирпичной печи.

Дополнительная заслонка улучшит работы печи

виды, особенности кладки своими руками

Традиционная кирпичная печь была и остается атрибутом спокойной жизни. Многие семьи с дачной собственностью без отопления планируют возвести подобного рода конструкции у себя дома. Какие виды печных сооружений существуют, чем они отличаются, насколько сложно выложить печку своими руками?

Содержание

Виды кирпичных печей для дачи

Кирпичные печные агрегаты для дачных домов делятся по типу конструкции на пять вариантов:

  1. Отопительная. Возводится для эксплуатации в целях прогрева дачного помещения. Монтируется незамысловато. По размерам компактна. Предполагает топку с зольным поддоном и дымоходом.
  2. Отопительно-варочная. Кроме прогревания дачи, позволяет использовать себя с целью приготовления пищи. Включает в конструкцию вышеперечисленные элементы с варочной панелью и духовкой. Функциональность предполагает сушильную полку для вещей, а так она напрямую зависит от объема отапливаемого помещения с целью эксплуатации дачи. Габариты тоже зависят от этих показателей. Чаще монтируется в зданиях без другого отопления.
  3. Варочная. Не способна прогреть дом, если только с маленькой площадью. Устанавливается на летных дачах с целью приготовления пищи. Комплектуется резервуаром для подогрева воды. Используется только летом, зимой требует совмещения с газом либо электричеством.
  4. Печка с камином. Для прогревания дачи и декорации. Способна нагреть не более одной комнаты.
  5. Многофункциональная. Включает вышеперечисленные элементы одновременно. Монтируется очень сложно, долго и с вложением больших средств.

Помимо того, печи разделяют на:

  • Русскую. Традиционная печка в России с базовой особенностью – присутствием лежанки с сушильной полкой. Эффективна для эксплуатации круглый год. Топится постоянно для предотвращения большого влагообразования. По устройству представляет массивное сооружение. Часто включает шкаф для запекания. Достоинство печи – неприхотливость материала с простой схемой укладки кирпичного камня.
  • Голландскую. Простонародное ее название – голландка. Базовая особенность конструкции – дымовой канал, позволяющий отапливать одновременно несколько комнат. Плюс разновидности – компактность, высокий коэффициент полезного действия, экономичность.
    Минус конструкции – это требовательность к материалу исполнения и топливу. А также такой тип печки долго греется при минусовых температурах.
  • Шведскую. В простонародье ее называют шведкой. Включает духовку с варочной панелью спереди и камин сзади. Пользуется популярностью благодаря раскрытию функциональности в суровом российском климате, малым габаритам, быстрому прогреванию. Недостаток шведской печки – это требовательность к материалу исполнения. Чаще ложится из керамического кирпича. Не менее шведка чувствительна к топливу, оно должно быть полностью высушено.

Особенности конструкции печи из кирпича

Помимо функциональности, перед началом кладки важно определить будущую конфигурацию печного сооружения. Она бывает:

  • Прямоугольной формы.
  • Округлой.
  • Малюткой.
  • Т-образной.
  • С лежанкой.

Если говорить о размерах конструкции, то они тоже играют значимую роль. Большие печки для дачи прогревают помещение объемом до пятидесяти квадратных метров с учетом топки в течение трех часов. Это доставляет неудобства для дачников с временным проживанием. Малые сооружения рассчитаны на получасовое прогревание комнаты площадью до двадцати квадратных метров. Недостаток каменной конструкции – обогрев только ближних помещений здания. Многоквартирные дома предполагают возведение не менее двух сооружений с отдельным дымоходом и заявленной функциональностью. По принципу построения кирпичные печки классифицируют как:

  • Колпаковая со свободным газовым перемещением. В народе называется кузнецовкой, так как частично разработана Кузнецовым. Функционирование основывается на перемещении свободного газа между камер, объединенных между собой. Часто конструкция включает несколько топочных камер снизу, соединяемых сухими швами.
  • Канальная с принудительным перегоном газа. Это шведка с голландкой. Предполагает горение топлива в топке с отводом отработанных газов дымоходом под действием силы тяги. Базовая задача сооружения – нагрев стен с последующей отдачей тепловой энергии в помещение. По конструкции проста, но имеет ряд недостатков:
    • Низкий КПД с показателем, не превышающим шестидесяти пяти процентов.
    • Долгое прогревание в течение трех часов минимум, обусловленное габаритами конструкции.
    • Непрогреваемость низких слоев воздуха из-за поднятия тепла вверх печи.
    • Требовательность к постройке высокого дымохода для обеспечения достаточного уровня тяги.

Особенности кладки печи из кирпича своими руками

Собственноручная кладка печи для дачи из кирпичного камня широко распространена. Но прежде чем начать ее выполнять, необходимо выяснить некоторые моменты, связанные с этой работой:

  • Фундамент делается основательным. Его никогда не связывают с базовым фундаментом, потому что под силой тяжести он дает значительную усадку и способен надломить цельную конструкцию. Кроме этого, при совмещенной заливке страдает конструкция печного сооружения.
  • Площадка фундамента превышает основание печки на двадцать сантиметров во все стороны.
  • А исполняется он из бетонного раствора, блоков либо цемента.
  • Кладка выполняется из двух видов кирпичного камня: плотнотелого керамического с шамотным, или жаропрочным. Второй используется для сооружения элементов, контактирующих с пламенем, а первый для остального.
  • Раствор для кладки основывается на смеси красной речной глины с цементом, устойчивым к высоким температурам. Между двумя видами кирпича соблюдается зазор в пять сантиметров, потому что шамотный кирпичный камень при нагреве расширяется.
  • Покупные составляющие конструкции вроде колосника, топочной двери, варочной панели монтируются по назначению.
  • Топочная дверь с зольником крепится посредством обмотки отожженной проволокой, далее зажатой между двух кирпичей.
  • Чугунная топка с плитой отделяется от кирпичного камня при помощи асбестового шнура, компенсирующего разность температур двух материалов.
  • Дымопровод собирается из керамического камня либо приобретается блочным.

Кладка печи из кирпича своими руками: пошаговая инструкция

При соблюдении правил кладки кирпичной печи она занимает до тридцати пяти дней. Важное условие – это соблюдение порядовки. Технология кладки печного сооружения включает выполнение ряда незамысловатых действий:

  1. Определение места для расположения дачной печи с последующей разметкой. Она монтируется: по центру помещения, возле стены либо в углу. На этапе разметки учитывают нахождение оконных проемов, входной двери, дымохода. Дымоотводная труба не должна соприкасаться с кровельными балками. Выход из непредвиденной ситуации – это монтаж отдельной дымоотводной трубы сзади печи либо вывод ее в стену. Вблизи расположенные окна и двери станут препятствовать нормальной циркуляции воздушных нагретых масс. Для разметки места под печной агрегат используют отвес, маркер и рулетку. Еще один момент – это размещение топки. Она должна смотреть в сторону двери для удобства подноса топливного материала.
  2. Строительство фундамента. Предполагает отрезку половой доски, раскопку котлована глубиной в семьдесят сантиметров, утепление, монтаж дощатой опалубки, защиту опалубка от влаги полиэтиленом, просыпку дна котлована пятнадцатисантиметровым слоем песка, заливку бетона ниже уровня пола на четырнадцать сантиметров, армирование сеткой, укладку два сплошных кирпичных ряда, укладку двух слоев рубероида.
  3. Чистка материала и замачивание его на полсуток. Жаропрочный камень просто ополаскивается. Здесь же проводится колка кирпича по схеме.
  4. Подготовка кладочной смеси. Покупается либо замешивается самостоятельно из песка с красной жирной глиной. Идеальная консистенция негустая, не капает с мастерка, не содержит крупиц.
  5. Возведение печки. Выполняется по ранее подготовленной схеме, которая в отдельных случаях может быть уникальной. Первый ряд ложится на сухую. Соблюдение нахождения в плоскости конструкции проводится посредством четырех отвесов, спущенных с потолка. Варочная панель кладется на металлические уголки.
  6. Выкладывание дымоходной трубы. Ее минимальная высота – пять метров, а внутри не должно остаться капель раствора, которые помешают нормальному перемещению воздушных масс. Поверх трубы укладывается решетка против мусора и зонт против осадков.
  7. Облицовка печки. В ее роли выступит декоративный камень, штукатурка, кирпич.
  8. Просушка сооружения. Открыть топочную дверь, оставить печь на десять суток. При минусовых показателях температуры воздуха используют трехсотваттную лампочку, положенную внутрь конструкции.
  9. Первая растопка. Для нее важно использовать полностью просушенное топливо. Жар добавлять постепенно.

Полезные советы по кладке кирпичной печи для дачи

  • Толщина шва кирпичной кладки соответствует 0,5 см.
  • Первый кладочный ряд проверяется по диагонали.
  • Последующий ряд ложится после проверки предыдущего посредством уровня, отвеса, угломера.
  • Варочная плита устанавливается на глиняно-асбестовый раствор, защищающий кирпичный камень от перегрева.
  • Кладку последующих рядков начинают от угла.
  • Последующий кирпичный камень ложится на стык внизу лежащих.

Таким образом, при соблюдении рекомендаций самостоятельная кладка кирпичной печи не вызывает сложности. А главные ресурсы, которые она требует – это время и терпение.

Поделиться с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Класснуть

Линкануть

Запинить

Как построить печь для дачи, кладка печи на даче своими руками // РОСАР

Кладка печей своими руками – это громадный пласт интересной и полезной работы. Каждая печь имеет свою специфику и в одной статье все виды печей охватить, разумеется, невозможно. Для начала, рассмотрим, как построить печь для дачи.  Эта несложная дровяная печь, сложенная своими руками, научит основным приемам этого ремесла. И потом, как и русская печь, банная печь, печь барбекю, устройство печи для дачи имеет свои особенности.

Сложить печь для дачи своими руками – дело нехитрое, но своеобразное. Ведь дача – это место, где живут постоянно летом, а в зиму, когда собственно печь и нужна, наезжают от случая к случаю. Такой режим эксплуатации накладывает свои требования, если вы решили построить своими руками печь для дачи.

Обычно, при выборе типа дачной печи подразумевают необходимость ее быстрого нагрева, и быстрой передачи тепла окружающему пространству. Эту задачу лучше только решают металлические печи.

Если вы знакомы с хорошим сварщиком или сами имеете навыки работы с электросваркой, изготовить металлическую печь своими руками не представит особенного труда. Сейчас легко можно приобрести требуемый металлический лист, а часто торговые базы оказывают и услуги по его раскрою. Т.е. вам довольно дать нужные размеры листов и вы получите их уже нарезанными. В общем, вы уже прямо сейчас можете купить любую готовую печь у наших парнёров, и установить её своими руками или при помощи профессионалов, а мы пока продолжим, потому-что ниже мы будем рассказывать, как же всё-таки построить печь своими руками на даче.

Наиболее удобны для использования для дачи печи на принципе медленного горения топлива. Основная идея их работы — медленное горение (тление) топлива (дрова, торф, бурые угли), с последующим дожигом выделяющихся газов в соответствующей зоне печи. Такая печь хороша тем, что долгое время (до 12 часов) может работать на одной закладке топлива.

Металлическая печь для дачи (Печь профессора Бутакова)

К такому типу относится печь проф. Бутакова, а так же печи известные под торговой маркой «буллерьян», или «бренеран». Принцип работы печи проф. Бутакова, а так же ее основные элементы ясны из рисунка.

Топливо сгорает в зоне горения, выделяющиеся газы дожигаются над ней в зоне дожига, отделенной от зоны горения стальным щитком. Для улучшения дожига через форсунку поступает воздух, подача которого регулируется шибером 2. Общая скорость горения регулируется шибером 1, в основании дымовой трубы. Высота трубы должна быть не менее 2,5-3 метров.

Металлические печи быстро нагреваются, обеспечивая столь же быстрый нагрев помещения, но для кулинарных нужд такие печи не очень удобны, поскольку, быстро нагреваясь, делают бытие возле них не отдельно приятным, тем более — в летнюю жару. Кроме того, сам принцип работы металлической печи обеспечивает в первую очередь нагрев боковых стенок, горизонтальная верхняя поверхность, используемая для готовки, нагревается последней. Если вы собираетесь использовать печь на даче для обогрева помещения, то металлическая печь вам вполне подойдёт, вы можете купить кое-какие печи тут.

Кирпичная печь для дачи своими руками

В «классической» печи сложенной из кирпича, как раз довольно быстро нагревается поверхность для приготовления пищи, а сложенные из кирпича стенки, прогреются, когда чай уже и пить закончили. Кирпичная кладка имеет еще то достоинство, что благодаря ей, построить печь для дачи своими руками не представляется отдельно сложным.

С другой стороны, «классическая» кирпичная печь долго разогревается. Зимой пока печь прогреется и нагреет воздух на даче, и только уже можно сбросить теплые куртки, как пора уезжать. Говорят, что компромисс – это вариант решения, при котором усиливаются недостатки обоих предложений. Однако, для дачи приемлемый компромисс все же существует. Схема такой печи приведена на рисунке.

Как видно, печь сложена из кирпича, но предусмотрен и дожиг. Для приготовления пищи всю печь загружать топливом не обязательно, довольно использовать вторичную топку с боковой дверцей, при этом форсунка подачи воздуха для дожига газов играет роль обычного поддувала.

Поток дымогарных газов регулируется шибером 1. В качестве дымохода используется железная труба или асбоцементная труба. При этом, если есть возможность, лучше установить железную, с наваренными на ней, для увеличения поверхности теплоотдачи, железными радиаторами. В качестве радиаторов подойдут любые металлические детали. Главная задача такого радиатора увеличить поверхность теплоотдачи трубы.

Радиаторы привариваются на трубу только в той ее части, которая приходится на помещение. Ту часть трубы, которая имеет соприкосновение с внешним, холодным воздухом, желательно утеплить минеральной ватой и фольгой, для предотвращения образования конденсата на ее внутренней поверхности.

Место сопряжения кирпичной части дымового канала и вытяжной трубы чеканится асбестовым шнуром. В дачном варианте, классический для отопительной печи щит с колодцами и каналами отсутствует. Тем не менее, что бы создать должную тягу для качественного дожига, высота труба должна быть не менее 3 метров. Летом используют только боковую топку. Для приготовления пищи, вполне довольно загрузить в нее буквально два три килограмма топлива — пару торфобрикетов или коротких деревянных поленцев.

Кладка печи своими руками, секреты и тонкости

Для кладки печей используют только керамический полнотелый кирпич. Использовать жаростойкий кирпич из шамота или динаса (виды устойчивой к высоким температурам глины) есть смысл только непосредственно для облицовки топки, поскольку теплопроводность у такого кирпича еще ниже, чем у обычного красного печного, следовательно печь сложенная полностью из шамотного кирпича прогреваться будет гораздо дольше. Кроме того, такой кирпич вдвое дороже.

Кладку печи своими руками осуществляют на глиняном растворе и в отличие от обычной кирпичной кладки, чем тоньше шов, тем лучше, — толщина качественного печного шва не должна превосходить 3 мм. Раствор должен быть консистенции средней сметаны, т.е. не очень густой, но и не жидкой.

Кирпичи перед кладкой обязательно замачивают в воде, не менее чем на пять — шесть часов. При кладке, камень кладут точно на место и пристукивают резиновым молотком. Уже уложенный кирпич ни в коем случае нельзя сдвигать! И запомните, профессиональный печник намазывает глину на кирпич только рукой. Именно, не накладывает, а намазывает, как масло.

Скалывают и подтесывают кирпичи обычно кирочкой каменщика, однако при наличии неплохо использовать угловую шлифмашинку — «болгарку». В качестве отсечного щитка, а так же для верхней плиты обязательно использовать чугунные пластины, они продаются в магазинах. Для верхней плиты можно даже приобрести специальную пластину, с отверстием, закрытым съемными чугунными круглыми вставками различного диаметра, посуда на такой плите греется гораздо быстрее, поскольку подвергается непосредственному воздействию пламени (правда и закапчивается тоже гораздо быстрее).

Конечно, подавляющее большинство дачных поселков электрифицировано, еду готовят на электропечах, но дровяная печь подешевле будет. А потом, на электрической печке можно и дома сготовить, а тут всё же дачный колорит.

По материалам: chonemuzhik.ru

The Cabin Stove – Небольшой каменный обогреватель в Исследовательском центре Апровечо

4 сентября 2011 г. 30 марта 2022 г. Максимум

Важное примечание: я сохранил этот пост как есть для архивных целей. Текущая разработка Cabin Stove задокументирована на странице The Cabin Stove.

Большая часть августа была посвящена исследованиям, разработке и строительству небольшой многофункциональной каменной печи, которую я называю «Домовая печь». Ева и я оба работали инструкторами в течение первого года серии семинаров по устойчивому жилью в Исследовательском центре Апровечо в Коттедж-Гроув, штат Орегон. Здание, которое является фокусом этого курса, было спроектировано так, чтобы быть чуть меньше, чем юридические требования для разрешения, чтобы оно могло одновременно быть учебным пособием, а также лабораторией для базовой системы здания, которую группа Ассоциированные естественные строители на Тихоокеанском Северо-Западе считают надежным и экологичным способом строительства дома.

При проектировании печи-домика задача заключалась в том, чтобы придумать что-то очень компактное, но при этом напоминающее и функционирующее как каменная печь. Критерии проектирования включали обогрев небольшого пространства, эффективный и чистый огонь, полезность для приготовления пищи, нагрева воды, сочетание небольшого количества тепла с быстрым/немедленным выделением тепла с более медленным сохранением излучаемого тепла, относительную простоту конструкции, не слишком дорогое, эстетичное и максимальное удобство. максимально компактный размер. Очень интересный процесс, чтобы попытаться объединить все это вместе.

Наши пробные стрельбы прототипа в нашем магазине были очень многообещающими. Огонь хорошо горел и без проблем распространялся по более длинному пути, особенно когда дверь была открыта с красивым литым противопожарным экраном, уменьшающим общий воздухозаборник до умеренного количества. Я думаю, что дизайн соответствует большинству критериев, перечисленных выше, за исключением, возможно, полезности для приготовления пищи, поскольку он был скомпрометирован, чтобы приспособить другие функции.

Для посвященных, это в основном очень компактный противоток с J-образной петлей с двойным проходом, который идет прямо к грифу и позволяет ему функционировать даже как открытый камин. Вместо того, чтобы изолировать верхнюю часть нагревателя, как это часто делается в конструкции каменного нагревателя, сверху размещена стальная пластина толщиной 1/4 дюйма, которая служит варочной панелью и источником непосредственного тепла. Я оптимистично настроен в отношении того, что соотношение немедленного и остаточного тепла будет хорошим для нашего биорегиона, где температура может сильно колебаться в течение дня и от одного дня к другому. Мы находимся внутри, но на внешних границах того типа климата, для которого были разработаны каменные обогреватели, что объясняет необходимость постоянного развития и инноваций.

При обжиге прототипа я заметил, что большая стальная пластина, которую я поместил на него, заметно изгибалась в горячем состоянии, поэтому я приварил 3/16-дюймовую раму к печи-домику, которую мы построили в Апровечо, хотя я совершенно уверен, что тепло будет играть. его забавные игры и по-своему с окончательной формой стальной пластины. Чугун почти наверняка подойдет для верхней части, хотя я не знаю источника доступных нестандартных размеров.

Несмотря на то, что обогреватель в Aprovecho был спроектирован как двухстенный обогреватель из прессованного земляного блока и облицовки местным камнем, я очень рад, что мы сначала испытаем обогреватель с одинарным кожухом. Сосед предложил одолжить свои мониторы угарного газа и качества воздуха, чтобы проверить, есть ли какие-либо опасности, возникающие в результате расширения трещин в одиночной коже. Учитывая наш климат в штате Орегон, перспектива создания чувствительных одностенных обогревателей является очень интересной. (Примечание: изменение огнеупорного кирпича связано с тем, что мы использовали огнеупорный кирпич из старого обогревателя, который был снят. Студенты повторно фрезеровали каждый кирпич, чтобы срезать старый раствор, чтобы вернуть кирпичу первоначальные размеры).

Недавно меня очень вдохновила философия дизайна с открытым исходным кодом, поэтому я делюсь остальными фотографиями процесса в том же духе! Оставайтесь с нами, чтобы узнать больше об этом нагревателе и других исследованиях и начинаниях. Нажмите, чтобы увидеть увеличенные изображения.

Вы можете увидеть некоторые другие детали здания, в том числе одну из стоек деревянного каркаса; фасвал и каменная стенка; и изоляция из соломенной глины между каркасом в стиле фермы Ларсена.


Нагревательная фурнитура на заказ, изготовленная в нашем цеху с нуля.

Детали змеевика горячей воды. Подробнее о сантехнике для термосифонных систем горячего водоснабжения….

Обязательно прочитайте этот последний пост о Cabin Stove 2.0!

Свет и окружающий лес были действительно великолепны, когда я сделал эти снимки шпона. Блоки из прессованной земли были изготовлены студентами.

Узнать больше…..

  • Об обогревателях для кирпичной кладки
  • См. нашу линейку обогревателей для кирпичной кладки
  • Рекомендуемые книги по каменным нагревателям и приготовлению пищи на дровах
  • Наше исследование доступных обогревателей для кирпичной кладки
  • Изготовленное вручную оборудование для обогрева каменной кладки
  • Присоединяйтесь к нашему списку рассылки!

Только что купил дом с “финской печью”/большой каменной печью.

Нужна любая информация и советы, которые вы можете дать новичку – фото включены.

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
