Колпаковая печь фото: Колпаковая печь Кузнецова порядовка, фото, схема

Содержание

Всё про Печи Кузнецова

Загородный дом способен подарить горожанину просто небывалое наслаждение в весенне-летний период. Свежий воздух и красоты родной природы могут любому вскружить голову.

Но ведь зимний пейзаж не менее завораживает своим изяществом и тишиной. Почему бы, к примеру, не встретить Новый год на даче?

От самой идеи до ее воплощения в жизнь достаточно установить в загородном доме отопительную печь Кузнецова, на которой можно приготовить любые блюда для праздничного стола. Но самое главное — эта чудо-печь в любой мороз обогреет даже дачные домики, предназначенные исключительно для летнего проживания. Заинтригованы? Данная статья будет посвящена различным разновидностям печей Кузнецова.

Колпаковая печь — краткое описание и принцип действия

В печах, разработанных и усовершенствованных И. В. Кузнецовым, используется принцип свободного движения газов.

В колпаковых печах Кузнецова, в отличие от традиционных (канальных) печей, движение горячих газов происходит благодаря их собственной силе тяжести

, а не из-за действия тяги дымовой трубы.

Таким образом, под перекрытием колпака скапливаются более легкие и горячие газы, а самые тяжелые и холодные газы находятся внизу колпака. Между ними происходит циркуляция газов, имеющих промежуточную температуру. Иными словами, внутри колпака образуется турбулентное движение газов, благодаря которому улучшается восприятие теплоты стенками колпака. Именно струи газа и переносят тепловую энергию (конвективный способ теплопередачи).

Коэффициент полезного действия (КПД) колпаковой печи Кузнецова достигает 93%. Для сравнения: КПД большинства современных печей не превышает 70-80%, русской печи — 30%.

Однако высокий показатель КПД является не единственным достоинством колпаковых печей Кузнецова. Эти печи выгодно отличаются следующими характеристиками:

  • Простота в обслуживании (не требуется чистка протяженных каналов).
  • Долговечность.
  • Эстетичный внешний вид.
  • Высокая эффективность.

Варочный вариант — верность традиции или дань моде?

Варочная печь несколько утратила свою актуальность с течением времени, уступив пальму первенства газовым и электрическим плитам. Не составляет исключения и варочная печь Кузнецова. Она имеет более сложную конструкцию (по сравнению с отопительной печью) и более трудоемкое исполнение.

У варочной печи в обязательном порядке присутствует кухонная плита, иногда — духовой шкаф.
Варочная печь Кузнецова, как и остальные его печи, сконструирована по принципу описанного выше свободного движения газов. Она обладает теми же достоинствами, что и колпаковая печь Кузнецова, маня при этом волшебным ароматом пышных блинов и наваристых щей.

Печь с камином — универсальное решение?


Печи с каминами Кузнецова обладает очень высоким КПД. Помимо этого, их в любое время года можно использовать в качестве отопительного устройства либо камина. Печь с камином из кирпича можно топить и с открытой, и с закрытой дверкой.

В теплое время года, когда возникает желание просто посидеть возле открытого огня, используется исключительно лучистое тепло, а весь избыток тепла удаляется на улицу через печь.

Подобные печи могут выполнять следующие полезные для человека операции:

  • Варить.
  • Жарить.
  • Коптить.
  • Запекать.
  • Сушить.
  • Греть воду.
  • Лечить (при использовании в качестве «лежанки»).

Печь Кузнецова с камином позволила решить многие технические вопросы. В частности, в этом устройстве удалось повысить тягу, снизить температуру уходящих газов и повысить теплоотдачу каминов и печей. А ее эксплуатационные качества, конечно же, просто не могут не вызывать восхищение.

А что подойдёт для бани?

Печь Кузнецова для бани способны отопить сразу три помещения: мойку, парилку и комнату отдыха. Кроме отопительной функции они предназначены для вентилирования помещений, нагрева воды и создания пара различных параметров. Многие печи для бань обеспечивают регулирование температурного и влажностного режимов, очень быстро нагревают помещения, поддерживая в автоматическом режиме необходимую температуру.

К достоинствам печи для бани по технологии Кузнецова можно отнести возможность генерации электричества. А банная печь с камином, помимо описанных выше достоинств, предоставит возможность приготовить пищу в камине на разогретых углях. Опыт практического использования показал, что печь для бани Кузнецова способна создать режим и влажной сауны, и паровой сауны (русская баня).

Печь ОВИК — комплексное решение

Отопительно-варочные (ОВИК) печи Кузнецова несут в себе двойную функциональную нагрузку.

  • Во-первых, они предназначены для обогрева помещения и поддержания комфортной для проживания температуры.
  • Во-вторых, эти печи могут служить для приготовления пищи, используя различные температурные режимы.

Данный тип печей представляет собой комплексное решение по обеспечению уюта и комфорта в помещении. Они способны справиться с такими дополнительными функциями, как лежанка, сушильная камера, духовка, полочки, встроенный камин.

Существует огромный модельный ряд отопительно-варочных печей Кузнецова, отличающихся своим функциональным предназначением, устройством и размерами. Для их обозначения в названии после буквенной части «ОВИК» используется цифровое обозначение той или иной модели печи.

Возможно ли сложить  своими руками?

Такое ответственное мероприятие, как возведение печи, большинство рядовых граждан предпочитают доверять специалистам своего дела. В последнее время увеличились масштабы частного строительства, а вместе с ними приобрела большую востребованность такая редкая и творческая профессия, как печник. Печатные и электронные средства массовой информации запестрели объявлениями о профессиональном возведении печей.

Стоит признать, что услуги печника очень даже не дешево стоят. Многих заказчиков кроме финансовой стороны вопроса интересует, конечно же, квалификация печника. Ведь низкий уровень мастерства способен доставить заказчику массу ненужных проблем, вплоть до полной потери времени, средств, а в худшем случае и привести к пожарам.

Как же поступить? Может попробовать сложить печь по системе Кузнецова из кирпича самостоятельно, используя типовые проекты и методическую литературу? Безусловно, практические навыки не менее важны, чем теоретические. Так, опытный печник сможет на ощупь оценить качество готового раствора.

Однако тем, кто решил собрать печь самостоятельно, не стоит отступать от своего решения. В интернете, в том числе и на сайте Кузнецова, можно найти огромное множество типовых проектов печей, включающих всевозможные разрезы, порядовки и комментарии. На том же сайте представлены различные материалы по принципу работы и устройству различных модификаций печей Кузнецова. Более того, можно найти десятки специализированных форумов, на которых опытные печники охотно поделятся некоторыми секретами мастерства. Главное — это желание! Внизу статьи я выложу порядовки и чертежи данной печи.

посмотрите видео — как сделать печь по системе Кузнецова:

Многие рядовые обыватели и специалисты сходятся во мнении, что печи Игоря Кузнецова принадлежат к числу самых качественных и эффективных отопительных приборов

, придуманных за всю историю человечества.

Печи Кузнецова получили широкое распространение не только на территории Российской Федерации, но и за ее пределами. Практический опыт эксплуатации показал, что строительство данных печей дает внушительный экономический эффект.

В заключении статьи выкладываю чертежи порядовку Печи Кузнецова для самостоятельной кладки:


нажмите на фото для увеличения

порядовка, своими руками, чертежи, схемы укладки, видео, фото, конструкция

Колпаковая печь Кузнецова: основные функции

Большая часть территории России находится в климатических условиях, где земледелие и выращивание разнообразных фруктовых, ягодных и овощных культур представляет собой достаточно рискованное занятие. Поэтому владельца дачных участков вынуждены прибегать к дополнительным мерам, которые могут обеспечить их растениям хотя бы необходимый минимум тепла и света, достаточный для выживания и образования плодов. Так, многие уже ранней весной высаживают дома в ящиках рассаду. Затем в течение нескольких недель садоводы и огородники выжидают, когда, наконец, установятся достаточно высокие среднесуточные температуры и почва прогреется достаточно для того, чтобы растение выдержало нахождение в ней.

Только после этого уже подросшую рассаду можно будет перенести из ящиков на подоконнике в открытый грунт, где она, согреваемая естественным теплом солнца, сможет набрать силу и принести желаемые плоды.

Колпаковая печь Кузнецова.

Схема движения газов в печи: а – многооборотная; б – однооборотная с одним опускным каналом; в – однооборотная с тремя опускными каналами; г – бесканальная.

Это, однако, не единственный способ “перехитрить” суровые климатические условия, в которых проживает большая часть российских садоводов и огородников. Другим популярным способом обеспечить растениям необходимую для роста и созревания температуру является устройство теплиц – специальных конструкций, которые способны создавать для них комфортные температурные условия. Большая часть таких конструкций, имеющихся сегодня в садах и огородах, использует энергию естественного солнечного освещения, которая проникает сквозь прозрачные стенки и потолок теплицы и в течение дня аккумулируется под ее поверхностями, обеспечивая внутри помещения более высокую температуру по сравнению с открытым грунтом.

Однако, применив дополнительные источники обогрева теплицы, можно добиться гораздо большего эффекта от ее использования, включая круглогодичное выращивание фруктовых, ягодных и овощных культур.

Одним из наиболее популярных источников дополнительного обогрева на сегодняшний день являются так называемые колпаковые печи. Садоводы и огородники применяют несколько различных вариантов конструкций такого источника тепла, однако большей популярностью пользуется печь, изобретенная российским специалистом Игорем Кузнецовым. Разработанная им технология устройства печи может быть применена с различными целями: существуют варочные печи Кузнецова, хлебные печи, изготовленные с использованием его идей, и другие варианты этой конструкции. Колпаковая печь Кузнецова, предназначенная для обогрева теплиц, имеет свои существенные особенности.

Вернуться к оглавлению

Идея, положенная в основу технологии конструирования печи

Схема устройства печи.

Основная идея автора при разработке устройства печи заключалась в том, чтобы добиться более эффективного использования применяемого топлива. Решение этой задачи было достигнуто за счет особенной конструкции топливного отделения печи, которая позволяет добиться наиболее высокой температуры сгорания топлива, а значит максимального коэффициента полезного действия (КПД) с минимумом неиспользованных остатков.

Более подробное описание этой печи выглядит следующим образом.

Стандартная конструкция печи состоит из 2-х основных отделений – топки и пространства, расположенного непосредственно над ней, которое и называется колпаком.

Именно благодаря этому конструкция, созданная Игорем Кузнецовым, получила название колпаковой печи. При этом каждое из этих отделений печи имеет свою конкретную функцию и должно быть устроено с соблюдением всех необходимых требований, сформулированных автором разработки. Только тщательное следование его рекомендациям позволит добиться того впечатляющего эффекта, которым характеризуются колпаковые печи.

Вернуться к оглавлению

Основные элементы конструкции

Схема устройства колпаковой печи Кузнецова.

Топливное отделение, которое часто называют попросту топкой, представляет собой часть печи, в которую загружается топливо. Там же происходит процесс его сгорания. Что касается специфических характеристик топливного отделения, автор разработки рекомендует делать его не слишком большим по объему, поскольку только в этом случае возможно достижение максимальной температуры сгорания топлива, которая обеспечит минимальный объем отходов горения.

Емкость, расположенная над топкой, или колпак, представляет собой сопоставимое с ней по объему отделение печи, которое предназначено для циркуляции газов, получающихся в результате горения. При этом отверстие, предназначенное для их выхода, необходимо располагать в нижней части конструкции. Такое требование имеет под сбой сразу несколько обоснований, которые лежат в основе эффективности колпаковой печи.

Во-первых, такая специфическая форма расположения основных пространств в печи обеспечивает незамедлительное разделение продуктов горения сразу после их образования: в силу известного закона физики горячие газы направляются в верхнюю часть конструкции, благодаря чему во внутренней части колпака быстро достигается весьма высокая температура, которая поддерживается в течение длительного времени. Помимо этого, такая концентрация печных газов в колпаке приводит к тому, что твердые частицы, попавшие туда в результате воздействия направленного потока воздуха, полностью сгорают в условиях высокой температуры, обеспечивая тем самым минимальное количество отходов процесса горения. Дополнительным преимуществом указанного эффекта является то, что изнутри печь подвергается очень незначительным загрязнениям, поэтому, в отличие от традиционной печи, ее придется чистить гораздо реже.

Порядовка кладки печи: продольные (А-А, Б-Б) и поперечные (В-В, Г-Г) разрезы.

Более холодные печные газы, температура которых изначально была ниже, или те, которые успели остыть в процессе циркуляции, вследствие действия того же закона физики опустятся в нижнюю часть колпака. Именно там расположено отверстие, предназначенное для выхода газов, поэтому они будут устранены из печи и не будут снижать общую температуру, которая поддерживается внутри нее.

Таковы основные общие принципы, используемые при конструировании колпаковых печей Кузнецова, предназначенных для самых различных целей. Попытаемся теперь разобраться, чем будут отличаться печи, основной функцией которых является обогрев теплиц, и как обустроить их на практике.

Вернуться к оглавлению

Практические принципы конструирования печи Кузнецова

Схема колпаковой печи Кузнецова.

Сам разработчик, принимая во внимание, что одним из требований к такой конструкции является ее экономичность как в создании, так и в эксплуатации, рекомендует устраивать в соответствии со своими принципами не только саму печь, но и теплицу, в которой она расположена. Именно такой симбиоз позволит сделать процесс эксплуатации печи наиболее удачным с точки зрения достижения желаемого эффекта. Наиболее эффективным будет расположить теплицу так, чтобы ее длинная сторона была ориентирована с восточного направления на западное. Как и обычно, основную часть поверхностей такой теплицы следует покрыть светопрозрачным материалом: стеклом, сотовым поликарбонатом, полиэтиленовой пленкой или другим.

Однако одну ее стенку, которая ориентирована на северное направление, следует совместить с наружной стенкой печи, которая должна быть встроена непосредственно в наружную стену теплицы. Эту стену в таком случае лучше выстроить из кирпича, поскольку она в большей степени подвержена воздействию негативного природного влияния и должна обеспечивать максимальную защиту внутреннего пространства конструкции от него. Для того чтобы обеспечить использование естественной энергии солнца, Игорь Кузнецов рекомендует покрывать эту кирпичную стенку черной краской или лаком, что обеспечит ей дополнительную температуру за счет солнечного нагрева.

Схема топливника колпаковой печи Кузнецова.

Остальные стенки печи также неплохо изготавливать из кирпича, поскольку этот материал обладает прекрасными характеристиками в плане способности удерживать тепло. Если для их возведения используется именно кирпич, рекомендуется выбирать его огнеупорный вариант во избежание разрушения под действием высоких температур. Однако в случае, если требуется более экономичный способ возведения колпаковой конструкции, они вполне могут быть изготовлены из металла, причем в качестве сырья для из конструирования вполне можно использовать подручные средства: металлические бочки с толстыми стенками, металлические трубы с достаточным диаметром и другие подобные изделия. После того как печь построена, ее нужно просушить, используя топливо, дающее не слишком высокую температуру, чтобы кирпич не потрескался. Затем можно эксплуатировать печь в полную силу.

Вернуться к оглавлению

Дополнительные возможности использования колпаковой печи

Чтобы добиться желаемого эффекта, то есть хорошего обогрева тепличного помещения и минимального объема остаточных продуктов горения, достаточно того, чтобы колпаковая печь, созданная по технологии Игоря Кузнецова, включала в себя 2 основных части – топку и колпак, расположенный над ней. Вместе с тем указанная конструкция может быть снабжена дополнительными элементами, которые обеспечат более эффективную эксплуатацию печи.

Если теплица является большой, количество колпаков, расположенных над топкой, может быть увеличено: это, с одной стороны, обеспечит возможность единовременной загрузки большего количества топлива, что упростит процесс эксплуатации печи, а с другой стороны, увеличит результативность его использования, поскольку площадь поверхности, используемой для обогрева помещения, в этом случае значительно увеличится.

График изменения температуры в топке печи Кузнецова.

Кроме того, дополнительные колпаки могут быть использованы не только для выполнения своей основной функции – обогрева помещения, но и для реализации дополнительных задач, которые могут быть весьма полезны в работе садовода или огородника, особенно в холодное время года. Так, пространства основного или дополнительного колпаков могут быть использованы для того, чтобы устроить там котел, предназначенный для подогревания воды. В зависимости от того, насколько близко к топке будет расположен такой котел, будут различаться скорость достижения водой максимальной температуры и собственно значение этой максимальной температуры. При этом нет необходимости подробно останавливаться на том, насколько полезна может быть горячая вода на дачном участке ранней весной, поздней осенью или зимой: ее можно использовать для полива растений, приготовления пищи, очистки от грязи руки и садового инструмента или других повседневных нужд, которые постоянно появляются у садовода или огородника.

Наконец, и основной, и дополнительные колпаки могут быть использованы для обеспечения функций, которые не имеют непосредственного отношения к самой теплице и растениям, находящимся в ней, однако являются весьма полезными на дачном участке. Они могут применяться для устройства варочных поверхностей, организации камер для сушки продуктов или с другими целями.

Вернуться к оглавлению

Преимущества колпаковой печи для отапливания теплиц

Таким образом, колпаковая печь Кузнецова является тем типом конструкции, где учтены все недостатки и сложности, связанные с эксплуатацией других типов печей для обогрева теплиц. Помимо перечисленных преимуществ, которые достаточно ярко проявляются как в процессе ее создания, так и в ходе эксплуатации, садоводы и огородники констатируют, что она имеет еще несколько положительных характеристик, являющихся важными для ее использования:

  • печь Кузнецова в силу простоты своей конструкции и надежности используемых материалов является весьма долговечной. Таким образом, единожды вложив силы и средства в ее устройство, владелец теплицы на долгие годы получает бесперебойный источник обогрева, который, кроме того, весьма прост в обслуживании;
  • материалы, используемые при устройстве печи, придают ей достаточно эстетичный внешний вид, что нередко является слабым местом других типов конструкций, используемых для обогрева;
  • печь характеризуется большой вариативностью схем конструирования, что позволяет максимально эффективно адаптировать ее с учетом нужд конкретного владельца теплицы. Кроме того, возможность такой адаптации включает в себя наличие значительного количества задач, которые печь способна выполнять одновременно;
  • указанная вариативность конструкции, помимо собственно функций, которые способна выполнять печь, подразумевает возможность использования различных видов топлива. Например, если садовод или огородник проживает в непосредственной близости от деревообрабатывающей фабрики, он может устроить колпаковую печь, которая будет работать на опилках, стружках и небольших кусках древесины. Если же он проживает в угледобывающем районе, сырьем для топки печи может стать уголь. Таким образом, каждый владелец теплицы сможет выбрать тот вид топлива, который в наилучшей степени подходит для эксплуатации печи в конкретных условиях;
  • с учетом простоты процесса конструирования, небольшого количества материала, необходимого для создания печи, и возможности использования наиболее дешевого из доступных видов топлива колпаковую печь Кузнецова с полным правом можно признать конструкцией, которая обладает высоким уровнем экономичности как в процессе создания, так и в ходе эксплуатации.

Таким образом, колпаковая печь Кузнецова представляет собой довольно простую и эффективную конструкцию, которую практически каждый садовод или огородник может самостоятельно построить на своем дачном участке. Имея в своем распоряжении кирпич или металл, а также некоторое количество свободного времени, владелец теплицы может организовать внутри нее эффективный отопительный прибор, который значительно увеличит время, в течение которого можно выращивать растения.

Какую отопительную печь лучше выбрать для дома: обзор конструкций и материалов



Противоточные печи

В конструкциях этого типа воздух поступает снизу. Прогреваясь, он поднимается по одному подъемному, а остывая, спускается по двум опускным каналам. Такая конвективная система обеспечивает качественный отбор тепла и высокий КПД. Весь корпус устройства прогревается равномерно и быстро. Как правило, внешний корпус отделывают лицевым кирпичом или натуральным камнем, что позволяет хорошо сохранять тепло и придает конструкции эстетичный внешний вид. В финских противоточных печах дым отводится через коренную трубу, обустраиваются дополнительные каналы, благодаря чему агрегаты могут быть оборудованы варочными поверхностями. Недостаток – сложное устройство, доверить строительство можно только опытному мастеру.



Канальные печи

В конструкциях с вертикальными и горизонтальными каналами используется тепло, которое в прямоточных уходит вверх. Печка оборудуется «коленами», в которых горячий воздух меняет направление движения, поднимается медленнее и за счет этого прогревает помещение быстрее и эффективнее. В вертикальных каналах возможно застаивание воздуха, что способно вызвать дымление, поэтому часто используются функциональные конструкции, дополнительно предусматривающие топку в режиме прямоточной печи. Этот режим еще называют «летним». Регулировать режимы растопки можно с помощью специальных задвижек. После такой «тренировочной» растопки переходят на полноценное «зимнее» отопление. В печах с горизонтальными каналами воздух не застаивается, дымления нет, это делает их более привлекательными с точки зрения владельцев домов.

Дымоходы канальных печей оборудуются щитами, делающими путь прохождения дыма более извилистым. Таким образом добиваются максимальной теплоотдачи. Канальные отопительные печи на твердом топливе эффективнее прямоточных, экономичнее, прогревают помещения заметно быстрее. Недостатки очевидны – более сложные монтаж и обслуживание.

Колпаковые печи

Нагреваясь, воздух в конструкции этого типа поднимается вверх, к кирпичному колпаку. Когда остывает, его вытесняют в дымоход новые горячие потоки. Особенности конвекционной системы гарантируют высокий КПД, быстрый и равномерный прогрев. Еще более эффективны конструкции с двухъярусным колпаком. Считается, что колпаковые печи потенциально взрывоопасны. В теории так и есть: при определенном стечении обстоятельств могут скопиться несгоревшие из-за недостатка кислорода газы и взорваться. Специалисты успокаивают, на практике подобное явление происходит редко. Кроме того, скопление газов в колпачной полости возможно лишь при условии работы печки на дровах. Если ее топить тощими каменными углями, коксом или антрацитом, то опасность взрыва значительно снижается.

Типы печей в зависимости от габаритов и формы

По толщине стенок различают крупногабаритные толстостенные (от 12 см) и тонкостенные (до 7 см). Первые отличаются лучшей теплоемкостью и инерционностью, вторые быстрее прогреваются и лучше отдают тепло. На качественный прогрев массивной печи уходит 3-4 часа. Чем дольше она протапливается, тем выше становится температура отходящих газов, что снижает КПД. Небольшие тонкостенные конструкции разогреваются и начинают отдавать тепло от получаса до 2 часов. Благодаря эффективной теплоотдаче их КПД выше, но аккумулирующая способность ниже, чем у толстостенных. Форму и размеры конструкции выбирают, ориентируясь на личные предпочтения, особенности расположения печи, показатели теплоотдачи и теплопотерь. Самая простая – прямоугольная отопительная печь. Также конструкция может быть угловой, многоугольной, круглой, Т-образной. Для отопления помещения большой площади лучше всего подойдет прямоугольная или Т-образная печь с отопительным щитком из кирпича. В зависимости от этажности различают одно- и двухэтажные конструкции. Отопительные печи на два этажа – оптимальный выбор для двухэтажного частного дома. Они многофункциональны, используются одновременно и как кухонные, а схема ненамного сложнее одноэтажной. Главная разница заключается в количестве используемого для строительства материала.

Отопительные печи-камины для ценителей прекрасного

Отдельно следует упомянуть гибридные конструкции. Они одновременно отапливают помещение, могут быть дополнены поверхностью для приготовления пищи и создают особенный уют в доме. Вид открытого огня помогает человеку расслабиться, успокоиться, достичь состояния умиротворения и гармонии с собой. Живое тепло пламени положительно воздействует на психическое и физическое самочувствие. Именно за это камины так ценятся. Многофункциональная отопительная печь с камином оборудуется двумя топками и дымоходами. Это позволяет использовать печку и камин по отдельности. Такая конструкция массивна, требует большей площади, чем обычные модели, и усиленного фундамента. Проектировать ее следует одновременно с домом, чтобы в будущем избежать неудобств, связанных с переделками.

Материалы для изготовления печей

 Чаще всего устанавливают кирпичные конструкции, облицованные декоративными материалами. Также печи бывают бетонные, изразцовые, металлические (обычно из стали или чугуна). Изразцовые исключительно красивы, не требуют дополнительной отделки, отличаются хорошей теплоемкостью. Обычно их покупают готовыми комплектами. Металлические конструкции быстро прогревают помещение, хорошо отдают тепло, но из-за такого же быстрого остывания реже используются для отопления жилых помещений большой площади. Они хорошо подходят для бань, хозпостроек, дачных домов. В качестве декоративной отделки печи могут быть использованы изразцы, штукатурка, плитка, специальные стальные футляры. Если планируется самостоятельное строительство кирпичной печи, дополнительно понадобятся цемент, глина, песок, известь и вспомогательные материалы – стальные элементы (уголок, проволока, полосовая и кровельная сталь), войлок, листовой асбест и асбестовая крошка.



Традиционная русская, голландка, камин, стильная металлическая модель – какая отопительная печь вам нравится? Приобретите или постройте именно ту, которая лучше всего подойдет для вашего дома. Проектирование и строительство отопительной печи – сложный процесс, требующий специальных знаний и навыков. Если вы ими не обладаете, обратитесь к профессионалам. Они произведут необходимые расчеты, разработают проект и построят печь, которая долгие годы будет дарить тепло и ощущение уюта.

длительность горения на опилках, порядовка для изготовления своими руками, схема, фото, видео

Колпаковая печь является одной из наиболее распространенных вариаций, которая ничем не уступает канальной конструкции. Подобные изделия раньше чаще всего использовались в промышленных условиях, однако сейчас печки широко применяются и в быту. Такие конструкции быстро прогреваются, а их строение позволяет не тратить много времени на просчет высоты трубки.

С помощью колпаковой печи можно не только отапливать собственное жилище, но и готовить вкусную еду.

Самыми совершенными являются самодельные печи Кузнецова, которые соответствуют всем требованиям для размещения в частных домах.

Подготовительные работы

Колпаковая печь своими руками изготавливается несложно. Прежде всего, понадобится подготовить такие элементы:

  • штыковая лопата;
  • совковая лопата;
  • опалубка;
  • песок;
  • цементная смесь;
  • вода;
  • армирующие прутки небольших размеров;
  • пленка из полиэтилена.

На начальном этапе нужно подготовить основания для колпаковой печи. Выполнить это можно следующим образом:

  1. Прежде всего, следует выкопать яму размерами 1,5х1 м. Все стены следует по максимуму разровнять. Глубина котлована — приблизительно 0,8 м.
  2. На дно понадобится насыпать песок тонким слоем, после чего оставить на несколько дней, чтобы он успел осесть. В таком случае конструкция будет более устойчива.
  3. Рекомендуется изготавливать опалубку из фанеры. Однако если данного материала нет, но есть какие-либо неиспользуемые доски или старые двери, то можно соорудить конструкцию и из них. На качество материал не влияет. Следует учесть, что основание должно заканчиваться за 2 кирпича до напольного основания. Верхняя часть конструкции должна быть гладкой.
  4. Для укрепления конструкции лучше использовать прутки маленькой толщины. Печь для теплицы длительного горения имеет небольшой вес, поэтому нагрузки будут небольшими.
  5. Цементную смесь необходимо заливать не спеша. Рекомендуется перепахивать ее лопатой для того, чтобы убрать весь воздух — это позволит сделать прочную конструкцию. После того как смесь будет залита, ее надо будет оставить для высыхания. На это может уйти примерно 7 дней, однако следует знать, что в некоторых случаях на полное созревание может уйти 22-24 дня. Спешить не нужно, так как чем лучше настоится основание, тем прочнее будет стоять печь колпакового типа.

На следующем этапе можно будет выкладывать печь на опилках своими руками.

Отопление теплицы при помощи кирпичной печи (видео)

Распространенная схема кладки печки колпакового типа

Порядовка подобной печи для отопления частного дома изображена на рис.1 и рис. 2.

Для изготовления колпаковой печи будут необходимы такие элементы:

  • перфоратор;
  • строительный миксер;
  • глиняная смесь;
  • вода;
  • болгарка;
  • обыкновенный кирпич;
  • огнеупорный кирпич;
  • пластинка из стали;
  • колосниковая решетка;
  • схема печки на опилках или другом топливе.

Перед выкладкой начального ряда понадобится постелить фольгу небольшой толщины. Данный материал позволяет обеспечивать защиту от потери тепла и перенаправлять поток в нижней части обратно. Материал должен быть большей ширины, чем основание. В конце крайние части фольги надо будет подрезать.

В печке с двумя колпаками топливник располагается в нижней части, что позволяет низу печки для теплицы хорошо прогреваться. В таком случае исключается образование сажи.

Для кладки печи длительного горения лучше всего использовать отшлифованные кирпичи.

Печь на опилках своими руками должна выкладываться исключительно согласно схеме, которая разработана профессионалами. Порядовка колпаковой печи состоит из таких этапов:

  1. По всей площади печки кирпичи выкладываются равномерно. По бокам стены устанавливаются ложковым методом. Спереди и сзади должно быть видно по 4 кирпича. Правый ряд располагается между крайними элементами переднего и заднего рядов.
  2. На следующем этапе понадобится смонтировать окно для чистки и поддувало. За счет внутреннего строения печи длительного горения подобного типа можно выбирать любое подходящее место для данных элементов. Следует учитывать лишь то, что чистка должна размещаться под топкой.
  3. Следующий ряд ничем не отличается от предыдущего.
  4. Разъем для отходов следует уменьшить до размеров 1,5 кирпича. В крайней части от топки понадобится установить перегородку, которая из данного отсека будет переходить в верхний.
  5. Следующий ряд выкладывается так же, как и предыдущий. Обод нужно обложить огнеупорным кирпичом. Далее устанавливается колосниковая решетка.
  6. На следующем ряду устанавливается топка-камин.
  7. Из топки понадобится вывести дымоход в полкирпича в соседний отсек.
  8. Следующий ряд ничем не отличается от предыдущего.
  9. Топку следует накрыть кирпичом, внутри конструкцию нужно обложить огнеупорным кирпичом.
  10. Этот ряд выкладывается так же, как и предыдущий.
  11. Топка выкладывается целым кирпичом.
  12. Из огнеупорного кирпича нужно выложить решетку. Все работы в дальнейшем выполняются в полкирпича.
  13. Далее надо будет еще раз убрать решетку и смонтировать 2 дымохода.
  14. Данный ряд выкладывается так же, как и предыдущий.
  15. Схема печки на опилках предусматривает монтаж боковых кирпичей в полный размер. В воздушном отсеке понадобится перекрыть дымоходы.
  16. Пластинкой из стали следует плотно перекрыть ход дымохода наверх. Нижний дымосборник нужно выложить из кирпича. Ход наверх должен быть только через канал, который остался при кладке 4 ряда.

На следующем этапе формируется еще один уровень кладки печи длительного горения для обогрева теплицы.

Как сформировать дополнительный уровень кладки печки

Чтобы сделать качественную печь на опилках своими руками, нужна выкладка второго уровня. Будут нужны такие элементы:

  • красный кирпич;
  • пластинка из стали.

Порядовка второго уровня состоит из следующих этапов:

  1. Пластинку из стали следует закрепить с 3 сторон. С 4 стороны элемент закрепляется только строительной смесью.
  2. В средней части дымосборника нужно установить кирпич, которой будет использоваться в качестве упора крыши печки для отопления теплиц. За плитой понадобится сделать пазуху для того, чтобы дым выходил из дымосборника в трубу.
  3. Схема печки на опилках предусматривает выкладку еще одного аналогичного ряда.
  4. На данном этапе следует перекрыть доступ к трубке. Дым должен будет выходить через пазуху.
  5. На передних стенках нужно закрепить пластинку из стали, которая будет поддерживать кирпич под паросборник.
  6. Из паросборника можно создать вытяжку в ¼ кирпича, остальной потолок следует обязательно перекрыть.
  7. Для декора можно повернуть ряд тычковой стороной, после чего наполовину удлинить его.
  8. На данном этапе формируется еще одна ступенька. Дымоходная конструкция и трубка скрепляются закрытым соединением, чтобы снаружи не мог проникнуть дым.
  9. Этот ряд выкладывается так же, как и предыдущий.
  10. На трубку следует установить пластинку.
  11. Из кирпича формируется крыша печи для теплиц.
  12. На данном этапе нужно будет вывести трубку дымохода диаметром в 1 кирпич.
  13. Чтобы сделать прочную печь для теплицы своими руками, можно сформировать еще один уровень.

На данном этапе кладка колпаковой печи для отопления теплиц или частных домов завершена.

Колпаковая печь (видео)

В данном варианте схемы кладки печей использовалась фольга, но некоторые предпочитают укладывать рубероид.

Рекомендуется использовать фольгу, так как материал лучше сохраняет тепло из-за отражающего основания.

Чем больше секций будет изготовлено, тем лучше будет тепловая отдача. Однако следует учесть, что все отделения должны быть большими.

Каждый кирпич перед кладкой понадобится шлифовать. Если пренебречь данным этапом, то ухудшатся характеристики печи для отопления теплиц подобного типа.

Говоря о том, как сделать печь, стоит знать, что все просто. Качественно составленная порядовка способна обеспечить максимальное время движения дыма в печке. Точные размеры конструкции рассчитываются индивидуально. Кладка позволяет создавать дополнительные секции, на которых можно устанавливать лежаки, если это необходимо.

Компания SOLO Swiss (Швейцария) с 1924 года производит современные промышленные печи для термической обработки металлов.

SOLO Swiss предлагает два основных типа печей для проведения термической обработки с использованием защитной атмосферы:

  • Колпаковые печи типа Profitherm, линии на базе колпаковых печей типа Profitherm Данный уникальный универсальный комплекс, состоящий из колпаковой печи и нескольких закалочных баков, обеспечивает возможность быстрого прямого перемещения садки из печи в бак. Благодаря модульной конструкции, комплекс легко масштабируется, обеспечивая поддержку любого типа атмосферы в печи и закалочной среды в баке.
  • Проходные печи. Нагрев в защитной атмосфере с последующим охлаждением газом или закалкой в жидкости. Проходные конвейерные печи обеспечивают высокоточную термообработку с гарантированным качеством благодаря нагреву в газовой атмосфере внутри герметичного нагревательного канала. Многочисленные комбинации элементов с верхним и нижним расположением обеспечивают возможность проведения непрерывных и дискретных процессов. Использование нагревательного канала из жаропрочной стали позволяет быстро менять атмосферу внутри печи для проведения следующих процессов: аустенизация – цементация – нитроцементация. Все печи SOLO Swiss оборудованы литыми муфелями, повышающими точность поддержания температуры и обеспечивающими быстрое перемещение обрабатываемых деталей в закалочную среду.

Печи SOLO Swiss применяются в различных процессах термообработки: науглероживание, закалка, отпуск, цементация, нитроцементация, отжиг, закалка, азотирование, пайка, спекание, оксинитрирование.

Печи SOLO отлично подходят для обработки небольших, сложных металлических деталей, с высокими требованиями к термическому процессу. Среди таких деталей: шестерни, пружины, заклепки, подшипники, монеты, столовые приборы, ювелирные украшения, технические детали для авиакосмической промышленности, детали часовой промышленности и микромеханики.

  • Колпаковые печи типа Profitherm
  • линии на базе колпаковых печей типа Profitherm
  • проходные печи

Каталоги и документы

  • SOLO колпаковая печь Profiterm Download .pdf/ 485.1 Kb
  • SOLO проходная закалочная печь Download .pdf/ 520.12 Kb
  • SOLO проходная печь Download .pdf/ 653.72 Kb
  • SOLO_Демо центр Download .pdf/ 1.03 Mb
  • SOLO атмосферные печи Download .pdf/ 1.58 Mb

Фото и видео

Какая печь лучше канальная или колпаковая

Разновидности отопительных колпаковых печей — принцип работы и монтаж

Среди всех видов отопления печное все ещё играет большую роль. Не везде есть возможность поставить котел. Поэтому печи используются в некоторых частных домах, а также на дачных участках и банях. Несмотря на то, что это наиболее древний вид отопления, прогресс коснулся и его. Ярким примером этого является колпаковая печь.

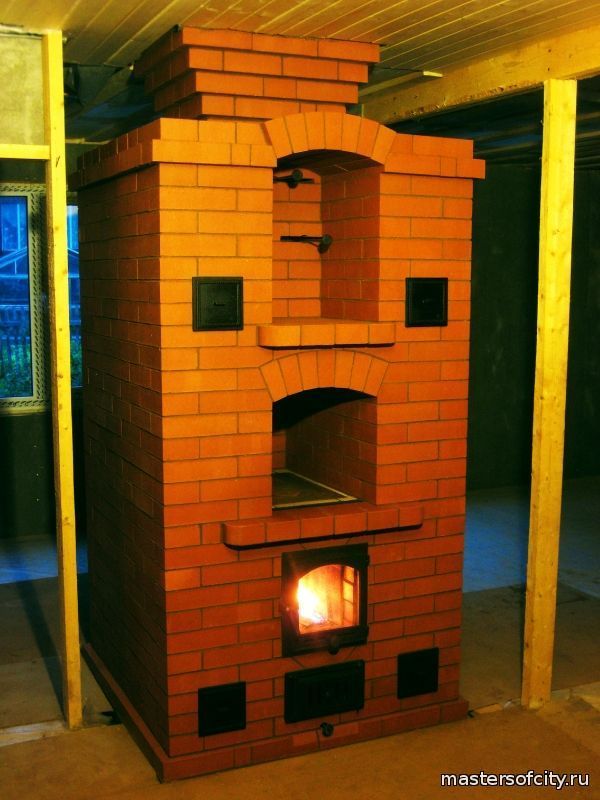

Что такое колпаковая печь

Это один из вариантов доработанной конструкции обычной печи. Сначала такой принцип действия использовался для работы промышленных агрегатов. С середины прошлого века колпаковый тип отопления начал распространяться и в частных домах.

Сейчас колпаковые печи считаются наиболее пригодным вариантом для эксплуатации. При постройке они не требуют сложного расчета высоты дымохода для создания искусственной тяги. Процесс растопки и нагревания проводится значительно быстрее, чем, например, у канальной печи.

Основное отличие от последней заключается в способе отведения дыма: канальная печь вытягивает отработавшие газы за счёт дымохода наружу, а колпаковая, наоборот, выталкивает дым. Благодаря этому снижается скорость его движения в дымоходе и соответственно увеличивается КПД (примерно до 93%). Также снижается риск задувания пламени и отравления угарным газом.

Русские строители всегда славились мастерством кладки печей. Лучшим существующим вариантом выполнения такой печи является конструкция, предложенная Кузнецовым. Секрет заключается в использовании гладких кирпичей, раствора из глины и особой схеме расположения, при которой кирпичи делят пространство на несколько полостей, являющимися колпаками.

Преимущества и недостатки

Купольная печь обладает большим количеством положительных сторон:

  • Экономия при возведении. При строительстве не потребуется большое количество материалов. К тому же практически все они имеются под рукой.
  • Простота. Процесс монтажа с лёгкостью выполняется при наличии чертежа или схемы кладки. В конструкции нет каких-либо сложных механизмов.
  • Удобство и простота в эксплуатации. Она неприхотлива к топливу и не требует особого ухода.
  • Быстрый и эффективный нагрев. Конструкционные особенности существенно уменьшают время, затраченное на то, чтобы обогреть саму печь.
  • Множество вариантов исполнения и оформления. Например, одной из вариаций конструкции является двухколпаковая отопительная печь с водяным контуром.

Помимо положительных имеются и негативные стороны применения данного вида печей:

  • Несмотря на эффективность обогрева, не все части печи прогреваются равномерно.
  • Конструкция ограничивает возможность введения дополнительного объема воздуха для продува при плохой тяге и малом нагреве.
  • Больший, по сравнению с другими видами, расход топлива. Это является самым крупным недостатком, но при правильно рассчитанной схеме отопления это компенсируется.

Принцип действия

До того, как начала применяться колпаковая система для отопления дома, были наиболее востребованы канальные сооружения. Нагретый воздух вместе с отработавшими газами поднимались по каналу вверх, осуществляя нагрев его стенок. Далее дым поступал в дымоход и выводился наружу из-за действия искусственной тяги.

Обратите внимание! Система нагревалась неравномерно и быстро остывала, из-за чего спустя некоторое время нарушалась целостность кладки. Ещё одним недостатком этого способа было большое количество образовывающейся сажи.

При работе колпаковой печки движение горячего воздуха происходит само по себе: его выталкивает новая порция газа. По сути, любая такая система — двухколпаковая печь, так как в ней всегда присутствует два колпака, которые находятся либо рядом, либо друг над другом. В них задерживаются горячие газы. Обе полости соединяются перемычкой, по которой происходит циркуляция горячего воздуха.

Первый колпак отходит непосредственно от топки. Поступающий в него воздух задерживается и не может двигаться вверх. После этого в зависимости от степени нагревания стенок колпака газ либо отдает тепло и охлажденный попадает снова в топку, где повторно нагревается, либо поступает во второй колпак. Вторая полость служит для создания тяги и более равномерного нагрева.

Данная система таким образом сама регулирует температуру и режим горения, увеличивая или уменьшая пламя в зависимости от того, будет направлено движение газа во второй колпак или в топку.

Обратите внимание! Благодаря постоянно находящемуся в контуре горячему воздуху, который не покидает его, пока максимально не отдаст тепло, КПД печки возрастает до 93%.

Основные виды колпаковой печи

Колпаковые печи бывают нескольких видов:

  • Двухколпаковые. Один колпак служит для создания тяги, а второй непосредственно для контакта горячих газов с нагреваемой поверхностью.
  • Трехколпаковая. Третий колпак уменьшает скорость ход дыма и увеличивает отдаваемое им тепло. Расположение колпаков горизонтальное или вертикальное.

Разновидности

Существует множество вариантов и модификаций колпаковых печей:

  • ОИК — отопительная печь с камином.
  • ОВИК — отопительно-варочная печь с камином.
  • ОВИК БК — отопительно-варочная печь с камином и боковой полочкой.
  • ОВИК ЗК — отопительно-варочная печь с камином сзади
  • ОВИК Л — камин слева.
  • БИК — банная печь.
  • РТИК — русская теплушка.

Монтаж своими руками

Монтаж печи проводится в три основных этапа:

  • Подготовительный;
  • Кладка первого уровня;
  • Кладка второго уровня.

Подготовительный этап

Сначала нужно собрать все необходимые инструменты и материалы для возведения печной системы. Для этого понадобится:

  • Лопаты (совковая и штыковая).
  • Армирующий прут из металла.
  • Опалубка.
  • Пленка из полиэтилена.
  • Цементный раствор (состоит из смеси песка цемента в соотношении соответственно 3:1, вода по требованию).
  • Песок.

Далее все действия выполняются поэтапно:

  1. Сперва штыковой лопатой копается яма размерами 1,5×1 м, глубина примерно 0,8 м. Нужно стараться сделать края максимально ровными.
  2. Низ ямы покрывается слоем песка толщиной 15 см. Так яму нужно оставить на срок до 2 дней. Это нужно для оседания песочного слоя. Такой метод помогает придать дополнительную устойчивость печи.
  3. Опалубку можно сделать из старых ненужных досок, идеально — из фанеры.
  4. Армирование выполняется стальным прутом средней или чуть меньше средней толщины (это некритично, так как нагрузки невелики).
  5. Далее медленно и равномерно заливается раствор. Важным моментом является «помешивание» уже залитого раствора для предотвращения образования в нем пузырьков воздуха. Данное мероприятие позволит максимально увеличить надежность и долговечность фундамента.

Важно: нужно дождаться полного застывания фундамента. Это займет около недели, хотя бывают случаи, когда этот процесс длится до 25 дней.

Кладка первого уровня

На данном этапе понадобится:

  • Раствор (глина, вода).
  • Стальная пластина.
  • Два вида кирпичей: полнотелый и огнеупорный (они могут иметь классическую форму, либо быть декоративными квадратными).
  • Болгарка с насадкой для камня.
  • Перфоратор.
  • Колосник.

Кладка выполняется следующим образом:

  1. Перед непосредственно кладкой вниз укладывается фольга. Она будет отражать тепло, направленное вниз. Желательно брать листы фольги шире фундамента.
  2. Далее равномерно укладывается кирпич первого ряда. Стенки кладутся ложковым методом в направлении справа налево.
  3. На втором ряду нужно поместить поддувало и окно очистки.
  4. На четвертом ряду необходимо начать класть перегородку из нижнего отсека в верхний.
  5. На пятом ряду применяется огнеупорные кирпичи и устанавливается колосник.
  6. Выкладывается топка-камин нашестом ряду.
  7. На седьмом начинается кирпичная кладка дымохода.
  8. Отсек топки обкладывается огнеупорным кирпичом на девятом ряду вполкирпича.
  9. На одиннадцатом кладка топки возрастает до целого кирпича.
  10. Далее на двенадцатом ряду производится кладка решетки.
  11. Огнеупорным кирпичом производится перекрытие доступа в дымоходы.
  12. Пластиной закрываются все ходы в трубы, остается только отверстие, начатое на4 ряду.

Кладка второго уровня

  1. Следующий ряд сохраняет положение пластины.
  2. Далее укладывается начало крыши печи.
  3. Снова перерывается выход в дымоход.
  4. Устанавливается паросборник.
  5. Из полости паросборника создается вытяжка.
  6. На трубу ложится пластина-заборник.
  7. Перекрывается кирпичом.
  8. Выкладывается дымоход, внутренний диаметр которого будет один кирпич.

Отзывы пользователей о колпаковых печах

Александр, Москва: «Уже который год на дачном участке источником тепла и пищи служит двухколпаковая отопительно-варочная печь. Проста в обслуживании и очень эффективна. Небольшим недостатком является неравномерный прогрев».

Татьяна, Вологда: «Заказала возведение печи в частном доме у местного мастера. Всем довольна. Правильный расчет и строительство четко по чертежам привели к тому, что печь идеально равномерно прогревается сама и согревает дом».

Колпаковый тип отопления — универсальное решение, которое способно заменить отопление в тех местах, где это невозможно. Также она может выполнять функции плиты и осуществление горячего водоснабжения.

Выбрать какая печь лучше – канальная или колпаковая

Не все виды печей изначально предназначались для обогрева жилых помещений. Так, к примеру, колпаковая конструкция впервые была разработана и применена в металлургии. Благодаря высокому КПД и быстрому прогреву поверхности она с успехом использовалась для плавки руды.

Канальные конструкции изначально были приспособлены для бытовых нужд и удовлетворяли потребность человека в тепле и приготовлении пищи. В связи с этим у потребителя может возникнуть вопрос, какая печь лучше, канальная или колпаковая? Традиционный классический вариант, используемый в домах веками или тот, что был переоборудован для бытовых нужд сравнительно недавно?

Преимущества и недостатки канальной и колпаковой конструкции

Для того чтобы выбрать канальную или колпаковую печку стоит принять во внимание технические особенности их конструкции, а также преимущества и недостатки которые имеет каждая система.

    Канальная печь. Традиционное устройство используется в классической русской печи. Принцип ее работы состоит в том, что теплый воздух из топочной камеры попадает в системы дымоотведения или канал и выходит с помощью тяги. Недостатком такого решения является большое количество дыма при растопке. Это связано с тем, что тяга образуется благодаря хорошо прогретому каналу.
    Еще одним недостатком такого устройства является то, что дымоходная труба должна быть достаточно высокой. От печника в данном случае требуется особенное мастерство, чтобы правильно рассчитать этот коэффициент с количеством оборотов канала.
  • Колпаковая печь. В данном случае используется принцип естественной циркуляции теплого воздуха. Нагретые массы поднимаются вверх и поступают вверх своеобразного колокола (колпак), после того как они отдали тепло они опускаются вниз и попадают в систему дымоудаления через подвертки.
    Некоторые модели используют сразу несколько колпаков, таким образом, в несколько раз увеличивая производительность печи. Преимуществом такого устройства является то, что для обеспечения нормальной работы его не требуется прогревать. Дымоходная труба может быть ниже, нагрев поверхности происходит быстрее, но, как правило, менее равномерно, чем в канальной печи.
  • Канальные или колпаковые?

    Канальные или колпаковые?

    Что лучше: проверенное временем среднее значение или новый многообещающий верхний предел?Эта дилема вот уже более 45 лет продолжается между печниками всей страны! Как выбрать между журавлем в небе и синицей в руках, кто подскажет что лучше и как не остаться у разбитого корыта? Если перевести разговор на тему кирпичных печей, то все эти вопросы можно свести к одному — какой тип кирпичной печи лучше, канального или колпакового действия?

    Из всего разнообразия вариантов кирпичных печей можно выделить несколько разновидностей, отличающиеся друг от друга по своей функциональности, есть печи только для обогрева, только для готовки, есть комбинированные и узкоспециализированные. Однако все они по своим техническим данным делятся на два типа отвода горячих газов, а соответственно и на метод своего нагрева. Эти два способа отвода газов всем давно известны — канальная система и колпаковый способ. Споры о том, какой метод лучше и какой тип печи дают наибольшую отдачу ведутся с середины прошлого века, ведь именно тогда впервые была создана модель кирпичной печи, в которой был применен колпаковый метод нагрева и отвода продуктов горения.

    В печах с канальной системой отвода газов главным преимуществом считается соблюдение многовековых традиций, качество проверенное временем и миллионами пользователей. Простота изготовления и обслуживания данных кирпичных печей служит наилучшим показателем. В печах с канальной системой горячий дым отводится через систему вертикальных или горизонтальных каналов под воздействием естественной тяги, чем больше число каналов, тем теплее печь. Однако тот факт, что КПД любого типа печи данной конфигурации не превышает 65% заставляет искать лучшие варианты для обогрева помещений. Но стоит отметить, что , к примеру, КПД отопительно-варочные печей Шведок, даже если это и не колпаковая печь, выше на 25% ввиду того, что железная плита быстро нагревается и отдает тепло в помещение.

    Совсем другие плюсы и минусы у печей с купольной системой нагрева. В печах этого типа горячие газы движутся под воздействием двух сил: одна из которых — естественное остывание газов и их движение за счет разницы в весе, другая — естественная тяга, но гораздо в меньшем количестве, чем в печах первого варианта. Вот тут то и возникает масса споров — под воздействием чего газы движутся больше, а соответственно и за счет чего происходит больший нагрев?. Так же тот факт, что купольная система более сложна в изготовлении и ее практически не возможно очистить после нескольких лет службы (нет доступа к вершине куполов), не позволяет занять лидирующие позиции. КПД данного типа печей, не смотря на все споры, достигает 90%.

    Какой тип печи выбрать в каждом конкретном случае поможет опытный мастер печник, изготовивший большое количество всевозможных вариантов кирпичных печей.

    Если вы стали очевидцем какого-либо происшествия, присылайте фото, видео и короткий текст на 8 776 863 36 36 WhatsApp. Если ваша новость появилась на нашем сайте, вас ждет вознаграждение.

    Какая печь лучше канальная или колпаковая

    Поясню сразу, что речь у нас будет идти именно о кирпичных печах Кузнецова. Современные буржуйки — металлические печи медленного горения — мы пока рассматривать не будем.

    Богатое разнообразие печей, встречающихся в нашей стране и не только, можно условно разделить на две категории: печи канальные (оборотные) и печи колпаковые . Есть, конечно же и промежуточные варианты. Но эти две — наиболее типичные, и в устройстве своём опираются на два различающихся между собой принципа.

    Канальные (оборотные) печи

    Колпаковые печи

    Сухой шов в печи

    Таким образом колпак оказывается более эффективной конструкцией, лучше отбирающей тепло у выходящих топочных газов, и не требующих для эффективной теплоотдачи длинного дымохода . Что предоставляет лучшие возможности для проектирования бОльшего разнообразия печных конструкций. Ну а если мы над первым колпаком разместим второй, то ещё больше улучшим теплотехнические характеристики печи. И при совсем незначительном удлинении дымохода получаем серьёзный прирост в сохранении тела внутри печи.

    Что же в итоге мы получаем?

    Преимущества колпаковых печей

    Двухколпаковые печи имеют целый ряд преимуществ перед классическими канальными, или оборотными печами.

    Во-первых , лучший отъём тепла у топочных газов делает их более экономичными. Нужно меньше дров для того же результата.

    Во-вторых , более равномерный прогрев всего печного массива и более равномерная теплоотдача в помещение. Эти печи медленнее прогреваются до максимума и дольше отдают тепло в пространство, и, как следствие, медленнее остывают. В итоге в помещении между топками меньшее колебание температуры.

    В-третьих , более короткий дымоход позволяет проектировать большее разнообразие конструкций, вписываемых в конкретные условия и обстановку помещения. Меньше опасности ошибиться с длиной дымохода, а это значит — большая уверенность получить печь без выкрутасов. Меньшая зависимость от внешних погодных условий, которые могут создавать неблагоприятные условия ведущие к образованию тепловой пробки в дымоходе, дымлению печи и плохому поведению на стадии розжига. Такие ошибки нередко создают дополнительные трудности при топке печи.

    В-четвёртых , разделение газовых потоков ещё в топочном пространстве (благодаря сухому шву) и отводу более холодных газов за пределы топки создают более благоприятные условия для горения. А это повышает эффективность использования дров и уменьшает образование сажи, так как углеводороды древесины сгорают (окисляются) в оптимальных условиях. При правильно подобранном режиме горения сажи может вообще не образовываться, и из трубы поднимается лёгкий белый дымок, по сути пар — смесь углекислого газа и паров воды. Меньше коптится внутреннее пространство колпаков. Отсюда и реже требуется его очищение.

    В-пятых , колпаковые печи могут быть более эффективно использованы для отопления с помощью выносных отопительных радиаторов. Чтобы организовать водяное отопление помещения, в традиционных печах нагревательный элемент (регистр, краб) встраивается в саму топку — ему там больше негде быть, так как в каналы его не встроишь. Он потому и называется в народе «крабом», что по форме напоминает этакого стального краба, охватывающего с боков топку. Но работа регистра состоит в том, чтобы прогонять по системе теплоноситель, который, проходя через топку, охлаждает её. В итоге дрова горят не в оптимальном температурном режиме, а постоянно охлаждаемые. Максимальная температура в топке с крабом всегда будет ниже аналогичной топки без краба. В колпаковой же печи есть свободные пустоты, или карманы в колпаках, куда можно вставить обогревательный регистр без ущерба для топочных процессов. Таким образом внешнее отопление не мешает оптимальному режиму горения дров. Это опять же ведёт к более высокой эффективности работы колпаковой печи.

    В-шестых . Чтобы понять это преимущество, стоит вспомнить, что печь канальная по настоящему начинает отдавать тело только после того, как все дрова прогорели до углей и мы перекрыли дымоход, препятствуя выносу тепла в трубу. Причём чем раньше мы это сделаем, тем больше тепла сохраним. Однако если мы закроем печь на стадии раскалённых углей, есть опасность появления какого-то количества угарного газа, образующегося в условиях недостатка кислорода. Во время топки реакция окисления углерода до СО и СО2 взаимообратима. СО, образующийся в какой-то момент горения в определённых зонах топочного пространства тут же окисляется до СО2, а СО2 в свою очередь, отдавая кислород, восстанавливается до СО. И т. д.

    Но когда мы печь закрыли и ограничили поступление кислорода воздуха, а температура ещё высокая (реально она должна быть больше 400 градусов), вполне возможно восстановление СО2 до СО и накопление последнего в топочном пространстве. Поэтому для страховки от этой опасности СНИПы и предлагают сверлить в задвижке отверстие 15 мм, чтобы сохранялся небольшой подсос воздуха в топочную камеру сквозь щели закрытых дверец. Ну а на практике это означает, что для страховки желательно на последней стадии, когда в топке остались только угли, задвижку закрывать не до конца, но оставляя небольшую щель 2-3 мм для создания такого страховочного подсоса воздуха. Ну а что в итоге имеем? Имеем потерю тепла через дымоход.

    Что же происходит в колпаковой печи? За счёт разделения газовых потоков, даже при полностью открытой задвижке, теплопотерь через трубу практически не происходит. С более холодными газами тепло тоже, конечно же, выносится в трубу, но много меньше, чем в канальных печах, которые буквально через час остаются уже как бы и не топленными вовсе, стоит нам по рассеянности забыть закрыть задвижку. Колпаковые же печи колпаками удерживают основное тепло и остывают намного медленнее. И потому задвижка, закрытая не до конца, со щелью 2-3 мм, практически никак не ухудшит теплосбережение. Проводились специальные испытания теплопотерь с открытой задвижкой после топки и с закрытой. Отличия совсем небольшие. К следующей топке печь с полностью открытой задвижкой остывала всего на 2-3 градуса сильнее по сравнению с печью с закрытой задвижкой.

    И если у вас есть страх угореть или вы привыкли закрывать печь только после того, как угли совсем погасли, самый резон переходить на печь Кузнецова. С ними вы можете не бояться такой опасности.

    В-седьмых . Это преимущество так же вытекает из принципа разделения газовых потоков. Если мы оставляем задвижку открытой или частично прикрытой после протопки, мы создаём в своём помещении дополнительную возможность для вентиляции. Поскольку любая печь с открытой задвижкой работает как вытяжная конструкция, активно вентилирующая помещение, и тем сильнее, чем у неё лучше тяга. А вентиляция, как мы знаем охлаждает помещение, вынося из него тёплый воздух и засасывая холодный. В оборотной печи она ещё и вытягивает тепло из самой печи. Ну а колпаковая печь, опять же, застрахована от таких теплопотерь. То есть она и помещение позволяет вентилировать (если мы не плотно закроем задвижку), и тепло не отдаёт в трубу.

    Вот сколько преимуществ у колпаковых печей. Так что уверен, что будущее за ними. По сути двухколпаковые печи, или как их у нас называют печи Кузнецова (хотя первую такую печь разработал Подгородников), — это новое слово и следующий шаг в печном деле, как в теории, так и в практическом воплощении этой теории. И множественный интерес к ним только подтверждает их бесспорные преимущества. И хотя существует много критики в их адрес, она, по сути, обусловлена в основном тем,что печники старой школы, привыкшие строить традиционные «шведки» и «голландки», просто не хотят с ними расставаться и подхватывать это печное нововведение. Но это их дело — каждому своё. Я же для себя уже давно решил, что к старым оборотным больше возвращаться не буду. Не вижу смысла трёхать на телеге, когда можно ехать на авто. Сравнение, конечно же условное, так что понимать его нужно в контексте сказанного. А не в смысле того, что я противник природных решений и, если честно, то телега мне милее.

    Переделка колпаковой печи в канальную

    Оглавление

    1. Переделка печи
    2. Почему было решено сделать колпаковую печь?

    При строительстве колпаковой печи и в дальнейшем при ее эксплуатации были выявлены неприятные для себя моменты, такие как перегрев печи в области топки и в начале нижнего колпака, отсюда получились трещины по швам на углах, а также слабый нагрев верхнего колпака.

    Переделка печи

    Было решено ее переделать, стараясь по минимуму внести изменения в ее конструкцию.
    Сразу надо отметить, что тяга у печи при открытой поддувальной дверке очень активная. Ниже показаны варианты переделки, намеченные автором. Так как печь уже сложена, разбирать ее полностью нельзя – сверху на ней на ребро стоит щиток. С печами на ребро автор был знаком 5,7,9-ти канальные печи, большинство печей были сложены на ребро. В результате пришлось сложить печь на первом этаже на плашку для того, чтобы она держала вес щитка на втором этаже. Так как печь была сложена, единственно, что было добавлено в проект, это расширение топки на половину кирпича, в остальном точь-в-точь, ну и на втором этаже щиток был положен на ребро, а не на плашку.

    Изначально не было вариантов о сломе печи и сложить ОВИК-20 – необходимо все сломать и на втором этаже тоже.

    Почему было решено сделать колпаковую печь?

    Самостоятельно хотелось увидеть и убедиться в качестве и целесообразности конструкции. Эту конструкцию многие хвалят за экономичность, высокое качество сборки.
    Присутствует большая тяга – на этом все преимущества колпаковой печи перед канальной заканчиваются, охапка дров легко может уйти в трубу, если чуть сильнее открыть поддувальную дверку.
    Поэтому хочется провести изменения – расширить щиток на два кирпича, поставить рассечки таким образом, чтобы при желании и при добавлении кирпичей на сухую колпак с рассечками превращался в канальное устройство. Проект оригинал представлен на фотографии, по нему была сложена печь.

    Изменения были следующие – это топка, увеличенная в ширину на полкирпича, и щиток на втором этаже, положенный на ребро.

    Представлен и колосник печи – колосник был в норме, щель перед колосником или воздух постепенно прикрывать можно. Но сначала выход из топки расширяется, и прогар необходимо превратить в подъемный. Второй ярус добирает тепло только при стабильной протопке в течение недели. Так что пока ваши опасения и переделки – напрасны. После этих изменений – на трещины смотреть внимательно.

    По схеме находится лещадка, закрывающая угол сверху. Она при нагревании выталкивает или приподнимает красный кирпич. Автор пришел к этому выводу, оставил слишком малый зазор между лещадкой и перекрышей.


    Загрузочная печь с колпаком

    Печь в сборе

    Узел топки для первоклассной колпаковой печи Oxy-Gon состоит из камеры, верхней крышки и нижней крышки доступа. Каждая часть узла печи имеет двойные стенки из нержавеющей стали 304L и электрополирована для достижения высочайшего качества поверхности. В тепловую камеру встроены дополнительные порты для смотровых окон, термопар и технологического газа. Электроэнергия на нагревательный элемент печи подается через никелированные силовые вводы с водяным охлаждением.

    Тепловая зона

    Цилиндрический элемент из вольфрама или молибдена и узел теплозащитного экрана из вольфрама / молибдена закреплены внутри камеры колпаковой печи серии BF, чтобы упростить загрузку приспособлений и материалов для обработки.

    Блок питания

    Источники питания для колпаковой печи могут иметь любую из следующих характеристик: трехфазный 380 или 480 вольт и 50 или 60 герц. Типичный источник питания включает понижающий трансформатор, тиристор, автоматический выключатель, контактор, ампер и вольтметры.

    Контроль температуры

    Контроль температуры для колокольной печи включает в себя программируемый регулятор температуры процесса и отдельный ограничитель температуры. Регистраторы и устройства регистрации данных, соответствующие вашим требованиям, также доступны как опции. Доступные типы датчиков включают термопары, оптический пирометр и преобразователи мощности.

    Насосная система

    Колпаковые печи серии BF оснащены полностью автоматической системой откачки с ПЛК, рассчитанной на диапазон 10 –2 торр (грубый вакуум с механическим насосом).Наша стандартная система является автоматической и состоит из пластинчато-роторного или безмасляного механического насоса спирального типа, стопорных клапанов и контроллера вакуумметра. Система будет стабильно работать в диапазоне 10 –2 торр.

    Система инертного газа / азота

    Чтобы обеспечить работу с использованием инертных (благородных) газов или азота, с вашей колокольной печью будет поставляться комплект, который включает впускные и выпускные клапаны и манометр / вакуумметр.

    Влажная или сухая водородная система

    Колпаковая печь серии BF также совместима с дополнительной системой, которая может быть ручной или полностью автоматической, с использованием управления потоком и переменного процентного смешивания водорода с другими газами.Все необходимые предохранительные блокировки и устройства, такие как порт сброса безопасности, воспламенитель и т. Д., Включены в эту систему. Кроме того, система также соответствует стандартам NFPA 86 для печей и печей.

    Доменная печь | металлургия | Britannica

    Доменная печь , вертикальная шахтная печь, производящая жидкие металлы за счет реакции потока воздуха, подаваемого под давлением в нижнюю часть печи, со смесью металлической руды, кокса и флюса, подаваемой в верхнюю часть.Доменные печи используются для производства чугуна из железной руды для последующей переработки в сталь, а также для обработки свинца, меди и других металлов. Быстрое горение поддерживается потоком воздуха под давлением.

    Свинцово-цинковая доменная печь и свинцовый конденсатор.

    Британская энциклопедия, Inc.

    Подробнее по этой теме

    обработка чугуна: Доменная печь

    По сути, доменная печь представляет собой противоточный теплообменник и кислородный теплообменник, в котором поднимающийся дымовой газ теряет большую часть своего тепла на…

    Доменные печи производят чугун из железной руды за счет восстанавливающего действия углерода (поставляемого в виде кокса) при высокой температуре в присутствии флюса, такого как известняк. Доменные печи для производства чугуна состоят из нескольких зон: пода в форме тигля в нижней части печи; промежуточная зона, называемая чушкой, между подом и штабелем; вертикальная шахта (штабель), идущая от чушки до верха печи; и верх печи, который содержит механизм загрузки печи.Шихта или шихта из железосодержащих материалов (, например, железорудных окатышей и агломерата), кокса и флюса (, например, известняк ) спускается по шахте, где она предварительно нагревается и вступает в реакцию с восходящим восстановлением. газы для производства жидкого чугуна и шлака, которые накапливаются в очаге. Воздух, предварительно нагретый до температур от 900 ° до 1250 ° C (1650 ° и 2300 ° F), вместе с впрыскиваемым топливом, таким как нефть или природный газ, вдувается в печь через несколько фурм (форсунок), расположенных по окружности топка у верха очага; количество таких форсунок может быть от 12 до 40 на больших печах.Предварительно нагретый воздух, в свою очередь, подается из нагнетательной трубы – трубы большого диаметра, окружающей топку. Предварительно нагретый воздух бурно реагирует с предварительно нагретым коксом, что приводит как к образованию восстановительного газа (монооксида углерода), который поднимается через печь, так и к очень высокой температуре около 1650 ° C (3000 ° F), при которой образуется жидкое железо и шлак.

    Принципиальная схема современной доменной печи (справа) и доменной печи (слева).

    Encyclopædia Britannica, Inc.

    Чушь – самая горячая часть печи из-за ее непосредственной близости к реакции между воздухом и коксом. Расплавленное железо скапливается в поде, который имеет летку для отвода расплавленного железа и, выше, отверстие для шлака для удаления смеси примесей и флюса. Под и чушка представляют собой толстостенные конструкции, облицованные огнеупорными блоками углеродного типа, а дымовая труба облицована высококачественным шамотным кирпичом для защиты кожуха печи. Чтобы эти огнеупорные материалы не выгорели, в них встроены пластины, козырьки или распылители для циркуляции холодной воды.

    Кумба заполнена чередующимися слоями кокса, руды и известняка, поступающими наверху во время непрерывной работы. Кокс воспламеняется внизу и быстро сгорает за счет нагнетаемого воздуха из фурм. Оксиды железа в руде химически восстанавливаются до расплавленного железа углеродом и оксидом углерода из кокса. Образовавшийся шлак состоит из известнякового флюса, золы кокса и веществ, образующихся в результате реакции примесей в руде с флюсом; он плавает в расплавленном состоянии поверх расплавленного чугуна.Горячие газы поднимаются из зоны горения, нагревают свежий материал в дымовой трубе и затем выходят через каналы в верхней части печи.

    Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

    Доменные печи могут иметь следующие вспомогательные объекты: складское помещение, где шихта готовится до ее подъема на верх печи скиповыми тележками или системой ленточных конвейеров; система верхней загрузки, состоящая из набора вертикальных двойных колпаков (конусов) или вращающихся желобов для предотвращения выхода топочного газа во время загрузки; печи, использующие отходящие газы печи для подогрева воздуха, подаваемого к фурмам; и литейный цех, состоящий из желобов, по которым жидкий чугун и шлак распределяются по соответствующим ковшам для передачи в сталеплавильные печи и участки утилизации шлака.

    В Европе доменная печь постепенно развивалась на протяжении веков из небольших печей, которыми управляли римляне, в которых древесный уголь использовался для восстановления руды до полутвердой массы железа, содержащей относительно небольшое количество углерода и шлака. Затем железную массу обрабатывали молотком для удаления шлака, получая кованое железо. Увеличение высоты печи в сочетании с механическими сильфонами для подачи в нее большего количества воздуха позволило повысить температуру, необходимую для производства высокоуглеродистого чугуна, известного как чугун.Этот способ производства использовался в Центральной Европе к середине 14 века и был введен в Англию около 1500 года. Древесный уголь был единственным печным топливом до 17 века, когда истощение лесов, которые давали древесный уголь в Англии, привело к экспериментам с коксом. , который производится из угля. К середине 18 века кокс получил широкое распространение в доменных печах, а принцип нагрева воздуха перед его поступлением в печь был введен в начале 19 века.

    Размер современных доменных печей составляет от 20 до 35 м (от 70 до 120 футов), диаметр пода составляет от 6 до 14 м (от 20 до 45 футов), и они могут производить от 1000 до почти 10 000 тонн чугуна в день.

    Доменные печи и оборудование | Колокольчики и хопперы

    Работа с Reichard Industries для ваших нужд доменной печи

    Доменные печи – обычное дело на металлургических комбинатах, производящих знакомое тепло и свечение, возникающие при превращении железной руды в расплавленное железо. Если вам необходимо доменное оборудование, изготовленное для вашего предприятия, доверьтесь 30-летнему опыту и знаниям компании Reichard Industries.

    Наша команда специализируется на высококачественном оборудовании, в том числе:

    • Большие колпаки и бункеры, сваренные с различными твердосплавными материалами
    • Маленькие колокола и воронки отлиты из высокопрочных материалов и сварены с различными твердосплавными материалами.
    • Оборотные дистрибьюторы
    • Вращающиеся бункеры
    • Приемные бункеры
    • Производство газового уплотнения
    • Подводная камера с водяным охлаждением и секции с металлическими пазами
    • Секции стакана, боша и фурмы
    • Компоненты большой и малой штанги колокола
    • Пропускные ванны
    • Производство воздуховодов

    Это оборудование может быть изготовлено в соответствии с вашими потребностями и спецификациями.Обратитесь к профессионалу из Reichard Industries для получения дополнительной информации.

    Почему я должен работать с Reichard Industries в области доменного оборудования?

    Доменные печи

    работают 24 часа в сутки, 365 дней в году. Когда случается неожиданный или даже запланированный спад, у нас есть возможность быстро отреагировать на ваши потребности. Наши объекты работают 24 часа в сутки, чтобы вы снова начали работать.

    Кроме того, мы всегда ищем способы продлить срок службы вашего оборудования.Например, мы тесно сотрудничаем с поставщиками твердосплавных покрытий, чтобы продлить срок службы и производительность колпаков и бункеров, чтобы увеличить продолжительность простоев.

    Работайте с Reichard Industries сегодня

    Чтобы получить дополнительную информацию о нашем доменном оборудовании или начать работу с нами, свяжитесь с нашими специалистами в Reichard Industries сегодня. Мы будем рады ответить на любые ваши вопросы о наших услугах.


    Bell Heating & Electric помогает поддерживать тепло на протяжении полувека

    Bell Heating & Electric на Марблхеде была опорой для местных домовладельцев, особенно когда им нужно было решить проблемы с отоплением зимой.(Фото Фила Уиллера)

    ФИЛ УИЛЕР

    Ричард Белл, известный всем в округе Оттава как «Парень из печи Дик», имел цель в жизни более 60 лет назад, когда он рос, наблюдая, как все вокруг работают на угольных шахтах в штате Кистоун.

    Он родился в маленьком угледобывающем городке Элко, штат Пенсильвания, с населением 310, расположенном в 33 милях к югу от Питтсбурга. Он хорошо помнит, как рос.

    «Вся моя семья была шахтерами. Мой отец, мои братья и дяди.” он сказал. “Я не хотел этого”.

    Итак, Белл переехал в Огайо в 1955 году в поисках работы.

    Его первая работа была в отопительном предприятии под названием Hawk Heating в близлежащем Бусирусе, штат Огайо, до того, как он пошел в армию и проработал шесть месяцев на действительной службе.

    «После того, как я уволился, я получил работу в Lincoln Electric на два с половиной года», – сказал Белл. «Моя жена из Марблхед, и мы обручились на Рождество. По его словам, у моего свекра была пристань для яхт, которая называлась Canvasback.«Ты не хочешь жить в Кливленде, можешь остаться здесь. Ты можешь пойти с нами на охоту на уток ».

    «В конце концов я купил дом Джона Гисмана, у которого был магазин электротоваров. В старом здании я работал около пяти лет. Затем я построил это здание в 1971 году, а остальное уже история ».

    Белл занимается отоплением и кондиционированием воздуха, а также является подрядчиком по электрике, который вместе со своей женой прожил тихую жизнь в Марблхеде. Его сын Рич теперь работает на него и, в конечном итоге, займет его место, когда он выйдет на пенсию.«Когда-нибудь я выйду на пенсию, но никогда не знаешь, что будет дальше», – сказал он. «Но я не вижу себя сижу дома в кресле-качалке. У меня есть бизнес, и я продолжаю им заниматься ».

    Владелец Ричард «Дик» Белл руководит Bell Heating & Electric более 50 лет. (Фото Фила Уиллера)

    Белл расширил свой бизнес, купив в начале 2020 года отдел обслуживания систем отопления, вентиляции и кондиционирования и электроснабжения Starcher Enterprise в Марблхеде, привлекая к своим сотрудникам офис и обслуживающего персонала.

    «До этого у меня был сын и еще один джентльмен, который был со мной около 25 или 30 лет, – сказал Белл, – вот и все, и мы были заняты с того дня, как я начал свой бизнес».

    Его поддерживает просто.

    «Я хочу быть здесь и заниматься бизнесом», – сказал Белл.

    Легко охарактеризовать Белла как человека преданного и заботливого. «Много лет назад, когда у меня был только один сотрудник, я почти каждый вечер выходил на звонки, особенно зимой.Я забочусь о людях. Я забочусь о людях, – сказал Белл.

    Если вы обратитесь за помощью в нерабочее время, велика вероятность, что Дик Белл ответит, независимо от времени ночи.

    Бесплатные фото Литейный колпак Доменная печь Сталь

    Наша команда была тщательно отобрана перед публикацией здесь. Если это полезно для вас, поделитесь с друзьями. Кроме того, вы также можете поощрить их, пригласив наших участников на одну чашку кофе (через Paypal).

    Снимок сделан камерой Nikon Coolpix S8100 с режимом съемки 6,2 мм · Ƒ / 3,6 · 10 / 8873с · ISO 160 , дает изображение отличного качества. Он хранился в категории « Industry / Craft », максимальный размер – 3000 × 4000 пикселей, вы можете скачать его в формате JPG. Нас отметили: Литейный колокол, Сталь, Сталелитейный завод, Доменная печь.

    Изображения на Max Pixel свободно распространяются с лицензией Creative Commons Zero – CC0.

    Наша команда хотела бы порекомендовать вам несколько фотографий по теме:

    Архитектура, Синий, Здание, Бизнес, Город

    Эскалатор, Лестницы, Металлические Сегменты, Архитектура

    Мост, Закат, Силуэт, Сумерки, Вечер, Темно

    Цепь, Ссылка, Металл, Сильный, Соединение, Подключено

    Вокзал, Следы, Железная Дорога, Железная Дорога, Поезд

    Меч, Антиквариат, Оружие, Средневековый, Сталь, Древний, Утюг

    Трубка, Труба, Вид, Океан, Море, Воды, Закат, Золотой

    Завод, Промышленность, Заброшенный, Архитектура, Здание

    Чайники, Кастрюли, Кухонная плита, Пламя, Газовое отопление, Горелки

    Природа, Закат, Рассвет, Небо, Панорама, Вечер, Пейзаж

    Сталь, Строммаст, Структура, Архитектура, Электричество

    Сталь, Металл, Сталь Кортен, Красная Сталь, Текстура, Ржавчина

    Кастинг Белл Стали Стальная мельница Доменная печь Рурская область Промышленность Металл Производство стали Тяжелая индустрия Промышленный завод Промышленное наследие Бесплатные фото Бесплатные изображения Макс Пиксель

    Учебный центр научного стеклодува: печь для отжига стекла

    Стеклодувы используют печи для отжига стекла для устранения напряжений, возникающих в стеклянной посуде в процессе выдувания стекла.В контролируемых условиях печь медленно и равномерно нагревает стекло до температуры отжига. После короткого периода «замачивания», чтобы обеспечить равномерное распределение тепла по стеклянной посуде, температура в духовке медленно возвращается к комнатной.

    Типичная стеклянная печь для отжига. Эта особая марка / модестиль известна как печь колокольного типа. На этом фото «колокол» опущен в рабочее положение.

    Здесь мы видим печь для отжига с поднятым колоколом.

    Некоторыми преимуществами этой конструкции являются легкий доступ к внутренней части печи для размещения вашей работы и экономия тепла в приподнятом колпаке, когда он открывается при рабочих температурах.

    На этом фото изображена станина печи для отжига. Поверхность представляет собой одеяло из стекловолокна / керамического волокна, известное как Fiber-Fax.

    Вермикулит – еще один широко используемый материал в некоторых печах, хотя необходимо следить за тем, чтобы вермикулит не содержал асбеста, известного респираторно опасного вещества и канцерогена.

    На этом фото мы смотрим в колокол и видим один из резистивных нагревательных элементов. Именно эта печь используется для отжига боросиликатного стекла.

    Электронагревательные элементы контролируются терморегулятором. Контроллер может быть простым регулятором включения / выключения или регулятором линейного изменения, способным выполнять запрограммированный профиль времени / температуры на пути к достижению температуры отжига. Подобные контроллеры используются в лабораторных нагревательных приборах.

    Авторские права на эту страницу и любые связанные с ней материалы принадлежат Joe Walas и / или ILPI 2002-2021, если не указано иное. Несанкционированное копирование или размещение на других веб-сайтах категорически запрещено. Отправляйте нам предложения и комментарии (включая URL-адрес, если применимо) по электронной почте. ВНИМАНИЕ: Обязательно прочтите этот важный отказ от ответственности / отказ от ответственности в отношении информации на этой странице.

    GMS – печь Камберленд


    Распределение топочных участков по западному краю

    Совместно с Обществом драгоценных камней и минералов Среднего Теннесси компания GMS посетила (и, вероятно, посетит снова) печь Камберленд для сбора цветного шлака [исходный текст обновлен веб-мастером].Как многие из вас, возможно, знают, я изучал тему чугунных печей в течение нескольких лет и подумал, что передам некоторую информацию о печи Камберленд, а также о регионе для тех членов, которые будут совершать поездку в этот район.

    Камберлендская печь расположена в регионе Теннесси, известном как Западный край Хайленда. В этом регионе находится Большой Западный железный пояс. Пояс имеет ширину от 15 до 40 миль и тянется с севера на юг через Теннесси на расстояние 115 миль.Железный регион включает части округов Стюарт, Монтгомери, Хьюстон, Хамфрис, Диксон, Перри, Хикман, Льюис, Уэйн, Лоуренс и самые западные окраины четырех дополнительных округов, общей площадью пять тысяч квадратных миль. Первые печи в районе были построены в 1790-х годах. Пик активности печей пришелся на период с 1835 по 1860 год, когда 1852 год стал самым высоким с 36 доменными печами. Печные операции продолжались и в 20 веке, поскольку производство чугуна колебалось в зависимости от рыночной цены.Промышленность оставалась активной до 1959 года, когда закрытие печи Warner / Wrigley в округе Хикман ознаменовало конец эпохи. Всего в области 56 зарегистрированных и 5 незарегистрированных печей.

    Камберлендская печь в округе Диксон была первой печной площадкой, открывшейся в регионе, и имела самую долгую историю эксплуатации, начиная с 1795 года и окончательно закрываясь в 1936 году. За это время здесь были построены три разные печи, отражающие изменения в технологии за период.Одним из первых производителей железа в регионе был Монтгомери Белл. В 1804 году он приобрел существующий металлургический завод и его участок земли в 640 акров и работал под названием Cumberland Ironworks и нанял 70 человек. Энтони Ванлир купил печь в 1820-х годах, и к 1850 году в ней работал 121 человек и работал под названием Tennessee Ironworks. Предполагается, что вторая печь заменила первую в то время, когда Vanleer приобрел участок. После смерти Ванлира в 1863 году поместье унаследовали его внуки Ванлир Киркман и Мэри Ф.Киркман. Мэри Киркман вышла замуж за Дж. П. Друйяра, и они купили долю ее брата. Компания J.P. Drouillard эксплуатировала печь до конца 1880-х годов. К 1880 году в компании Drouillard работало 250 человек. В 1889 году печь была приобретена компанией Southern Iron Company, и старая печь была заменена современной коксовой. К 1896 году собственность перешла к Buffalo Iron Company, а на рубеже веков она была куплена Warner Iron Company. Компания Warner эксплуатировала печь до ее закрытия в 1936 году.


    Warner Iron Company в печи Камберленд, 1923 год

    Сама куча печи больше не стоит, но из всех мест расположения печей на Западном краю, печь Камберленд имела наибольшее количество удаленных зданий, которые все еще стояли, согласно исследованию культуры Iron Rim Cultural Survey, опубликованному в 1988 году. , Железнодорожное депо, фирменный магазин, масштабный дом, служебное жилье, а также различные частные дома, магазины и коттеджи. У меня нет никакой информации о текущем состоянии этих зданий, но с прилагаемыми фотографиями того, как здания выглядели в то время, читатель, возможно, сможет определить некоторые из этих зданий во время поездки.

    Еще одна тема, связанная с чугунными печами, заслуживающая упоминания – это описание шлака, поскольку на нем будет сосредоточено то, что там собирается [исходный текст обновлен веб-мастером]. Шлак образовывался в печи, когда примеси в железной руде соединялись с известняковым флюсом. Поскольку он был легче, он плавал над расплавленным чугуном, и его периодически отводили или откачивали. По мере охлаждения он разбивался на куски неправильной формы и сбрасывался возле печи. Шлак различается по цвету. Прекрасный небесно-голубой цвет означает присутствие марганца.Серый шлак указывает на высокосортное железо, богатое графитовым углеродом. Темный шлак показывает, что в железе мало графитового углерода.

    Интерес к истории железной дороги региона остается активным и сегодня. Одним из самых последних ресурсов является веб-сайт, известный как The Tennessee Iron Furnace Trail. Расположение сайта: http://www.tnironfurnacetrail.org/. Сайт предоставляет историческую информацию, а также является отличным архивом прошлых и настоящих фотографий. Вы обнаружите, что несколько стеков в этом регионе все еще стоят.На сайте представлена ​​приблизительная карта их местоположения и фотографии штабелей в том виде, в каком они выглядят сегодня. Достаточно, чтобы кто-то был занят на несколько дней, если бы попытался захватить все места.

    Для тех, кто собирается совершить экскурсию, я надеюсь, что эта информация добавит удовольствия от экскурсии. Удачи и удачной охоты.

    Ссылка:
    (включая карту и фотографии)
    Смит С., Стриплинг С. и Браннон Дж. (1988). Обзор культурных ресурсов железной промышленности Западного Хайленда в Теннесси, 1790-1930-е годы.Департамент сохранения штата Теннесси, Отдел археологии, серия исследований № 8

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
