принцип работы, схема, пошаговая инструкция по кладке печи. Особенности конструкции Кузнецова и порядовки

Автор: Компания FULLSAR HOUSE

Тепло в доме или квартире – это один из наиболее важных элементов, который создает атмосферу уюта. На данный момент существует большое количество систем обогрева дома, среди которых одной из наиболее популярных является печь колпакового типа.

Конечно, данный вид отопления существует уже очень долго, поэтому некоторые могут назвать его устаревшим. Все же, колпаковые печи для отопления дома довольно широко распространены, ведь в некоторых домах просто невозможно установить котлы.

Учитывая тот факт, что печное отопление уже давно устарело, колпаковая печь – это намного улучшенная версия печи, ее использует в бане, на дачах или в частных домах. Сама колпаковая печь уже успела стать национальным символом России, ведь российские мастера улучшили конструкцию этого вида отопления, вследствие чего появилась новая колпаковая печь Кузнецова.

печь отопительная



• По какому принципу работает колпаковая печь

• Какие модели колпаковой печи существуют

• Как подготовить место для печи

• Как выложить печь

• Плюсы и минусы колпаковых печей

• Фото колпаковой печи для отопления дома или бани

По какому принципу работает колпаковая печь

Перед тем, как выбирать данную отопительную систему, как основную, вам нужно понять, как работает данная печь. Сама конструкция колапаковой печи отличается маленькими размерами, что позволяет продуктам сгорания двигать без препятствий.

• Основной отличительной особенностью такой печи от обычных, канальных видов, является процесс дымоотвода.
• Данный процесс проходит с помощью выталкивания дыма и газа, что позволяет печи производить намного больше тепла.
• Этот способ дымоотвода также позволяет снизить риски задуваний огня, а также риска утечки угарных газов, которые могут отравить организм человека.

В конструкциях колпаковых печей важную роль играют два дымоотвода, за счет которых и достигается высокая эффективность.

Связано это с тем, что тепловая энергия лучше аккумулируется. Один дымоотвод (внешний) выполняет функцию отвода дыма наружу, а второй является внутренним, что и помогает уменьшить скорость движения газов и вывода их наружу.

печь отопительная дровяная



Какие модели колпаковой печи существуют

Стоит отметить, что видов данных печей очень много, ведь у каждого мастера свой вариант исполнения конструкции печи. Одними из самых популярных моделей являются двухколпаковые печи, которые отличаются от обычных наличием двух колпаков, один из которых находится над вторым.

Имея маленький размер, данная печь может устанавливать в небольших помещениях, а схема колпаковой печи с двумя колпаками не отличается высокой сложностью.

Существуют и другие виды данных печей, среди которых:

• Колпаковые печи, в которые встроена камера для изготовления хлебобулочных изделий.
• Банные колпаковые печи.
• Колпаковые печи, которые используется только для отопления помещений.
• Варочные колпаковые печи, которые изготавливаются из керамических кирпичей.
• Варочно-отопительные печи.
• Колпаковые печи, которые оснащены камином.

печь камин угловая



Как подготовить место для печи

Чтобы правильно установить такую печь, вам нужно тщательно изучить пошаговую инструкцию по установке, особенности и рекомендации. В целом, данный процесс состоит из подготовительного этапа, кладок первого и второго этапа.

Чтобы правильно установить печь, вам понадобятся некоторые инструменты, среди которых:

• Совковая и штыковая виды лопаты.
• Армированные металлические пруты.
• Опалубки.
• Полиэтиленовая пленка.
• Цементные растворы.
• Песочный материал.

кирпич полнотелый строительный



После подготовки всего материала и инструмента, вам нужно приступать к подготовке места под печь.

Этот процесс выполняется в несколько этапов:

• Подготовка ямы размерами полтора метра на один метр, глубина должна составлять восемьдесят сантиметров.
• Покрытие донной части песочным материалом. Размер слоя песочного материала не должен превышать пятнадцать сантиметров.
• После покрытия яму оставляют на двое суток, чтобы песочные материалы осели.
• Подготовка опалубки, которую изготавливают из фанер или ненужной доски.
• Выполнение армирования с помощью прутов из стальных материалов.
• Заливание раствора цемента. Нужно равномерным слоем распределить раствор.

цемент



После всех этих мероприятий, вам необходимо оставить это все на определенный период времени, для застывания раствора и фундамента.

Как выложить печь

Процесс выкладывания печей – это очень важный этап всего процесса установки, ведь именно от нее будет зависеть устойчивость и эффективность печи. Кладка проводится в два уровня. На первом вам понадобятся раствор, для которого вам понадобится глина и вода, пластина из стали, кирпичи из огнеупорных материалов.

кирпич полнотелый строительный



Кроме того, вам потребуется наличие болгарки со специальными насадками для каменных материалов, дрель с перфораторной насадкой и колосника.

Процесс кладки на первом уровне состоит из:

• Укладывания слоя альфоли на фундамент.
• Укладывание кирпичей на слой альфоли.
• Укладывания кирпича второго ряда, размещение поддувал и окон очистки.
• Изготовления перегородки для нижнего и верхнего отсека.
• Укладывания кирпичей из огнеупорного материала и установка ряда брусьев.
• Выкладывания каминной топки для шестого ряда.
• Выкладывания дымового отвода в седьмой ряд.
• Выкладывания специального отсека для топки из огнеупорных кирпичей в девятый ряд.
• Выкладывания решеток в двенадцатый ряд.
• Изготовления перекрытия из огнеупорного кирпича, чтобы перекрыть доступы в дымоотвод.
• Закрытия всех трубных ходов с помощью стальных пластин.

дверка печи чугунная



После выполнения мероприятий первого уровня, нужно переходить ко второму, здесь вам нужно:

• Выложить крышу печи.
• Перекрыть выходы в дымоходы.
• Установить паросборники.
• Создать вытяжку.
• Установить пластину, которая выполняет функцию заборника и перекрыть ее кирпичами.
• Выложить дымоходы с диаметром одного кирпича.

Плюсы и минусы колпаковых печей

Перед установкой таких печей, вам нужно изучить перечень преимуществ и недостатков.

труба дымоходная



Среди преимуществ выделяются:

• Экономичность материалов.
• Простой процесс монтажа, ведь конструкция не предполагает наличие сложного механизма, а процесс кладки не требует дополнительных навыков.
• Простая эксплуатация. Данным печам почти не нужен уход, а также нет никаких специальных требований к топливным материалам.
• Быстрое и эффективное отопление за счет своей конструкции.
• Возможность выполнить печь в любом дизайне.

К минусам же относят:

• Неравномерный прогрев печи.
• Ограниченные конструкционные возможности.
• Высокий показатель расхода топливных материалов.

дверка поддувальная



Фото колпаковой печи для отопления дома или бани

электрокамин угловой



порядовка, своими руками, чертежи, схемы укладки, видео, фото, конструкция

Колпаковая печь Кузнецова: основные функции

Большая часть территории России находится в климатических условиях, где земледелие и выращивание разнообразных фруктовых, ягодных и овощных культур представляет собой достаточно рискованное занятие.

Поэтому владельца дачных участков вынуждены прибегать к дополнительным мерам, которые могут обеспечить их растениям хотя бы необходимый минимум тепла и света, достаточный для выживания и образования плодов. Так, многие уже ранней весной высаживают дома в ящиках рассаду. Затем в течение нескольких недель садоводы и огородники выжидают, когда, наконец, установятся достаточно высокие среднесуточные температуры и почва прогреется достаточно для того, чтобы растение выдержало нахождение в ней. Только после этого уже подросшую рассаду можно будет перенести из ящиков на подоконнике в открытый грунт, где она, согреваемая естественным теплом солнца, сможет набрать силу и принести желаемые плоды.

Колпаковая печь Кузнецова.

Схема движения газов в печи: а – многооборотная; б – однооборотная с одним опускным каналом; в – однооборотная с тремя опускными каналами; г – бесканальная.

Это, однако, не единственный способ “перехитрить” суровые климатические условия, в которых проживает большая часть российских садоводов и огородников.

Другим популярным способом обеспечить растениям необходимую для роста и созревания температуру является устройство теплиц – специальных конструкций, которые способны создавать для них комфортные температурные условия. Большая часть таких конструкций, имеющихся сегодня в садах и огородах, использует энергию естественного солнечного освещения, которая проникает сквозь прозрачные стенки и потолок теплицы и в течение дня аккумулируется под ее поверхностями, обеспечивая внутри помещения более высокую температуру по сравнению с открытым грунтом. Однако, применив дополнительные источники обогрева теплицы, можно добиться гораздо большего эффекта от ее использования, включая круглогодичное выращивание фруктовых, ягодных и овощных культур.

Одним из наиболее популярных источников дополнительного обогрева на сегодняшний день являются так называемые колпаковые печи. Садоводы и огородники применяют несколько различных вариантов конструкций такого источника тепла, однако большей популярностью пользуется печь, изобретенная российским специалистом Игорем Кузнецовым.

Разработанная им технология устройства печи может быть применена с различными целями: существуют варочные печи Кузнецова, хлебные печи, изготовленные с использованием его идей, и другие варианты этой конструкции. Колпаковая печь Кузнецова, предназначенная для обогрева теплиц, имеет свои существенные особенности.

Вернуться к оглавлению

Идея, положенная в основу технологии конструирования печи

Схема устройства печи.

Основная идея автора при разработке устройства печи заключалась в том, чтобы добиться более эффективного использования применяемого топлива. Решение этой задачи было достигнуто за счет особенной конструкции топливного отделения печи, которая позволяет добиться наиболее высокой температуры сгорания топлива, а значит максимального коэффициента полезного действия (КПД) с минимумом неиспользованных остатков.

Более подробное описание этой печи выглядит следующим образом.

Стандартная конструкция печи состоит из 2-х основных отделений – топки и пространства, расположенного непосредственно над ней, которое и называется колпаком.

Именно благодаря этому конструкция, созданная Игорем Кузнецовым, получила название колпаковой печи. При этом каждое из этих отделений печи имеет свою конкретную функцию и должно быть устроено с соблюдением всех необходимых требований, сформулированных автором разработки. Только тщательное следование его рекомендациям позволит добиться того впечатляющего эффекта, которым характеризуются колпаковые печи.

Вернуться к оглавлению

Основные элементы конструкции

Схема устройства колпаковой печи Кузнецова.

Топливное отделение, которое часто называют попросту топкой, представляет собой часть печи, в которую загружается топливо. Там же происходит процесс его сгорания. Что касается специфических характеристик топливного отделения, автор разработки рекомендует делать его не слишком большим по объему, поскольку только в этом случае возможно достижение максимальной температуры сгорания топлива, которая обеспечит минимальный объем отходов горения.

Емкость, расположенная над топкой, или колпак, представляет собой сопоставимое с ней по объему отделение печи, которое предназначено для циркуляции газов, получающихся в результате горения. При этом отверстие, предназначенное для их выхода, необходимо располагать в нижней части конструкции. Такое требование имеет под сбой сразу несколько обоснований, которые лежат в основе эффективности колпаковой печи.

Во-первых, такая специфическая форма расположения основных пространств в печи обеспечивает незамедлительное разделение продуктов горения сразу после их образования: в силу известного закона физики горячие газы направляются в верхнюю часть конструкции, благодаря чему во внутренней части колпака быстро достигается весьма высокая температура, которая поддерживается в течение длительного времени. Помимо этого, такая концентрация печных газов в колпаке приводит к тому, что твердые частицы, попавшие туда в результате воздействия направленного потока воздуха, полностью сгорают в условиях высокой температуры, обеспечивая тем самым минимальное количество отходов процесса горения. Дополнительным преимуществом указанного эффекта является то, что изнутри печь подвергается очень незначительным загрязнениям, поэтому, в отличие от традиционной печи, ее придется чистить гораздо реже.

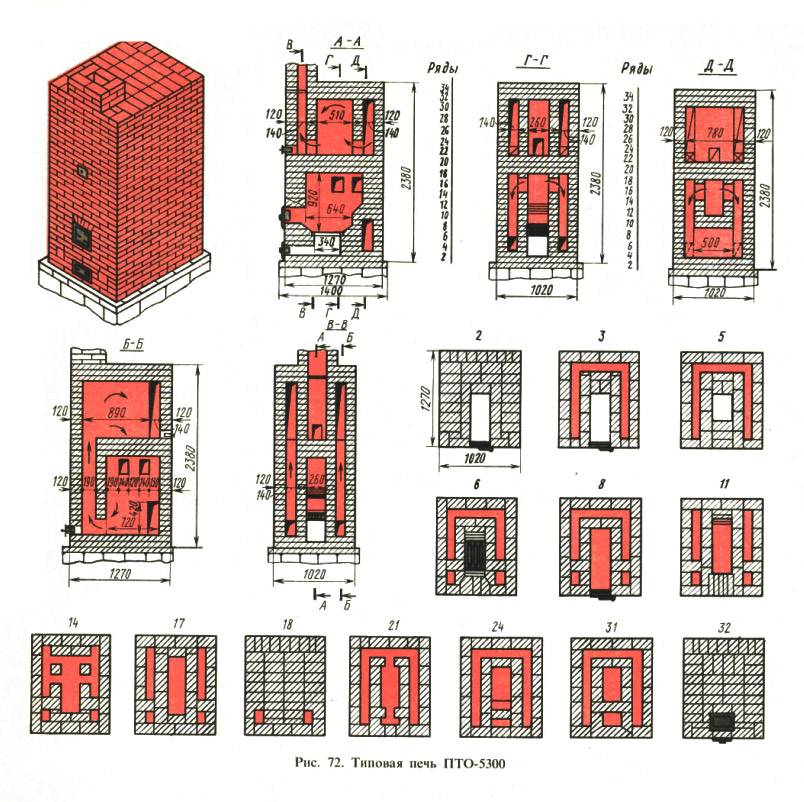

Порядовка кладки печи: продольные (А-А, Б-Б) и поперечные (В-В, Г-Г) разрезы.

Более холодные печные газы, температура которых изначально была ниже, или те, которые успели остыть в процессе циркуляции, вследствие действия того же закона физики опустятся в нижнюю часть колпака. Именно там расположено отверстие, предназначенное для выхода газов, поэтому они будут устранены из печи и не будут снижать общую температуру, которая поддерживается внутри нее.

Таковы основные общие принципы, используемые при конструировании колпаковых печей Кузнецова, предназначенных для самых различных целей. Попытаемся теперь разобраться, чем будут отличаться печи, основной функцией которых является обогрев теплиц, и как обустроить их на практике.

Вернуться к оглавлению

Практические принципы конструирования печи Кузнецова

Схема колпаковой печи Кузнецова.

Сам разработчик, принимая во внимание, что одним из требований к такой конструкции является ее экономичность как в создании, так и в эксплуатации, рекомендует устраивать в соответствии со своими принципами не только саму печь, но и теплицу, в которой она расположена. Именно такой симбиоз позволит сделать процесс эксплуатации печи наиболее удачным с точки зрения достижения желаемого эффекта. Наиболее эффективным будет расположить теплицу так, чтобы ее длинная сторона была ориентирована с восточного направления на западное. Как и обычно, основную часть поверхностей такой теплицы следует покрыть светопрозрачным материалом: стеклом, сотовым поликарбонатом, полиэтиленовой пленкой или другим.

Однако одну ее стенку, которая ориентирована на северное направление, следует совместить с наружной стенкой печи, которая должна быть встроена непосредственно в наружную стену теплицы. Эту стену в таком случае лучше выстроить из кирпича, поскольку она в большей степени подвержена воздействию негативного природного влияния и должна обеспечивать максимальную защиту внутреннего пространства конструкции от него. Для того чтобы обеспечить использование естественной энергии солнца, Игорь Кузнецов рекомендует покрывать эту кирпичную стенку черной краской или лаком, что обеспечит ей дополнительную температуру за счет солнечного нагрева.

Схема топливника колпаковой печи Кузнецова.

Остальные стенки печи также неплохо изготавливать из кирпича, поскольку этот материал обладает прекрасными характеристиками в плане способности удерживать тепло. Если для их возведения используется именно кирпич, рекомендуется выбирать его огнеупорный вариант во избежание разрушения под действием высоких температур. Однако в случае, если требуется более экономичный способ возведения колпаковой конструкции, они вполне могут быть изготовлены из металла, причем в качестве сырья для из конструирования вполне можно использовать подручные средства: металлические бочки с толстыми стенками, металлические трубы с достаточным диаметром и другие подобные изделия. После того как печь построена, ее нужно просушить, используя топливо, дающее не слишком высокую температуру, чтобы кирпич не потрескался. Затем можно эксплуатировать печь в полную силу.

Вернуться к оглавлению

Дополнительные возможности использования колпаковой печи

Чтобы добиться желаемого эффекта, то есть хорошего обогрева тепличного помещения и минимального объема остаточных продуктов горения, достаточно того, чтобы колпаковая печь, созданная по технологии Игоря Кузнецова, включала в себя 2 основных части – топку и колпак, расположенный над ней. Вместе с тем указанная конструкция может быть снабжена дополнительными элементами, которые обеспечат более эффективную эксплуатацию печи.

Если теплица является большой, количество колпаков, расположенных над топкой, может быть увеличено: это, с одной стороны, обеспечит возможность единовременной загрузки большего количества топлива, что упростит процесс эксплуатации печи, а с другой стороны, увеличит результативность его использования, поскольку площадь поверхности, используемой для обогрева помещения, в этом случае значительно увеличится.

График изменения температуры в топке печи Кузнецова.

Кроме того, дополнительные колпаки могут быть использованы не только для выполнения своей основной функции – обогрева помещения, но и для реализации дополнительных задач, которые могут быть весьма полезны в работе садовода или огородника, особенно в холодное время года. Так, пространства основного или дополнительного колпаков могут быть использованы для того, чтобы устроить там котел, предназначенный для подогревания воды. В зависимости от того, насколько близко к топке будет расположен такой котел, будут различаться скорость достижения водой максимальной температуры и собственно значение этой максимальной температуры. При этом нет необходимости подробно останавливаться на том, насколько полезна может быть горячая вода на дачном участке ранней весной, поздней осенью или зимой: ее можно использовать для полива растений, приготовления пищи, очистки от грязи руки и садового инструмента или других повседневных нужд, которые постоянно появляются у садовода или огородника.

Наконец, и основной, и дополнительные колпаки могут быть использованы для обеспечения функций, которые не имеют непосредственного отношения к самой теплице и растениям, находящимся в ней, однако являются весьма полезными на дачном участке. Они могут применяться для устройства варочных поверхностей, организации камер для сушки продуктов или с другими целями.

Вернуться к оглавлению

Преимущества колпаковой печи для отапливания теплиц

Таким образом, колпаковая печь Кузнецова является тем типом конструкции, где учтены все недостатки и сложности, связанные с эксплуатацией других типов печей для обогрева теплиц. Помимо перечисленных преимуществ, которые достаточно ярко проявляются как в процессе ее создания, так и в ходе эксплуатации, садоводы и огородники констатируют, что она имеет еще несколько положительных характеристик, являющихся важными для ее использования:

• печь Кузнецова в силу простоты своей конструкции и надежности используемых материалов является весьма долговечной. Таким образом, единожды вложив силы и средства в ее устройство, владелец теплицы на долгие годы получает бесперебойный источник обогрева, который, кроме того, весьма прост в обслуживании;
• материалы, используемые при устройстве печи, придают ей достаточно эстетичный внешний вид, что нередко является слабым местом других типов конструкций, используемых для обогрева;
• печь характеризуется большой вариативностью схем конструирования, что позволяет максимально эффективно адаптировать ее с учетом нужд конкретного владельца теплицы. Кроме того, возможность такой адаптации включает в себя наличие значительного количества задач, которые печь способна выполнять одновременно;
• указанная вариативность конструкции, помимо собственно функций, которые способна выполнять печь, подразумевает возможность использования различных видов топлива. Например, если садовод или огородник проживает в непосредственной близости от деревообрабатывающей фабрики, он может устроить колпаковую печь, которая будет работать на опилках, стружках и небольших кусках древесины. Если же он проживает в угледобывающем районе, сырьем для топки печи может стать уголь. Таким образом, каждый владелец теплицы сможет выбрать тот вид топлива, который в наилучшей степени подходит для эксплуатации печи в конкретных условиях;
• с учетом простоты процесса конструирования, небольшого количества материала, необходимого для создания печи, и возможности использования наиболее дешевого из доступных видов топлива колпаковую печь Кузнецова с полным правом можно признать конструкцией, которая обладает высоким уровнем экономичности как в процессе создания, так и в ходе эксплуатации.

Таким образом, колпаковая печь Кузнецова представляет собой довольно простую и эффективную конструкцию, которую практически каждый садовод или огородник может самостоятельно построить на своем дачном участке. Имея в своем распоряжении кирпич или металл, а также некоторое количество свободного времени, владелец теплицы может организовать внутри нее эффективный отопительный прибор, который значительно увеличит время, в течение которого можно выращивать растения.
