Печная труба — монтаж прохода через крышуСтройкод

Место, где труба пересекается с кровлей, является крайне уязвимым соединением всей конструкции. Если будет выполнена неправильная герметизация, то может возникнуть возгорание. А ненадлежащая фиксация может стать причиной разрушения всех соединений. Поэтому нужно учесть все детали для надежного прохода через крышу печной трубы.

Как обустраивают кровельные проходы

Установка дымохода необходима для того, чтобы в печи образовывалась тяга, а продукты горения выходили из нее. Если речь идет об обустройстве бани, то чаще всего используют металлические или кирпичные трубы.

Еще в период проектировки постройки, необходимо решить каким способом будет выводиться дымоходная труба из крыши. В противном случае могут возникнуть сложности уже в период непосредственного строительства. Узел прохода между крышей и трубой должен быть огнеустойчивым, а также обеспечивать надежную защиту помещению от внешних условий окружающей среды. То есть стоит обратить особое внимание на качественную гидроизоляцию.

Существует несколько способов установки печной трубы:

  • Вывод трубы через несущую стену под углом,
  • Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее  чем на 50 см.

Узел прохода будет обустраиваться для каждого отдельного вида трубы индивидуальным способом. Помимо этого, имеет значение и материал, из которого сделана кровля. Современные строительные рынки представляют большое количество материалов, которые подойдут для гидроизоляции дымохода под тот или иной тип кровли.

Самым важным моментом при обустройстве прохода трубы через кровлю будет выбор правильного уклона. Труба должна располагаться так, чтобы между ней, кровлей и стропилами, оставалось расстояние около 7 см. Впоследствии эти отверстия необходимо заполнить негорючей изоляцией.

Что нужно знать о выведении дымовых труб

Общий размер дымохода должен быть не менее 5 метров, а часть трубы над плоской кровлей около полуметра. А расстояние от нее до стропил должно быть около 250 мм.

  • Специалисты рекомендуют сдвигать дымоход в любую из сторон относительно конька. И труба должна возвышаться над ним не менее чем на 50 см, если расстояние между ними до полутора метров.
  • Когда она находится от конька на расстоянии до трех метров, то можно делать ее вровень с коньком.

Наиболее проблемным местом расположения дымохода является внутренний угол, образованный из соединений двух скатов крыши. Такие ситуации возникают при обустройстве многоуровневых крыш, обычным же конструкциям, такая проблема не грозит. Лучшим вариантом будет перенести трубу в сторону.

Перенос этот будет несложным при использовании сэндвич конструкций. Если же этого не сделать, то постоянное скопление воды на стыке, в скором времени приведет к протеканию.

Виды обустройства прохода

Чтобы герметичность узла прохода была наилучшей, необходимо качественное выполнение кровельных примыканий. При обустройстве прохода не должны быть использованы материалы, подвергающиеся возгоранию.

Как правильно организовать проход

Прослойку пароизоляции необходимо разрезать конвертом и уложить над проходкой. Края ее закрепляются при помощи строительного степлера к стропильной конструкции. Около прохода необходимо создать обрешетку и заполнить ее гидроизоляционным материалом. Далее, по аналогии делают водоотталкивающий ковер, разрезая его конвертом. Оставляя на нем порядка 10 см, для заведения материала на  стенку трубы.

По периметру дымохода необходимо в обязательном порядке оставить небольшой зазор. Это делается для правильной усадки конструкции. Помимо изложенного способа также могут применяться:

  • самоклеящиеся ленты с планками,
  • специальные полосы самоклеящиеся,
  • специальные детали, которые производят под конкретный тип кровли.

В случае когда речь идет о не новостроящемся здании, и обустройство дымохода не учитывается в первоначальной конструкции, то при выведении трубы через кровельное покрытие всегда нарушается его целостность. В этом случае, необходимо будет определить территорию, где будет проходить дымоход сквозь кровлю.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Расстояние, которое образуется между трубой и стропильной конструкцией заполняют базальтовой ватой, которая хорошо переносит высокие температуры, и не утраивает своих свойств под влиянием влажности.

Кровельный проход сэндвич дымохода

Инструменты, которые понадобятся:

  • дрель,
  • сверла,
  • болгарка, герметик,
  • саморезы,
  • уголки для закрепления.

Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.

При обустройстве проходки сэндвич трубы сквозь чердачное перекрытие удобнее использовать готовый потолочно-проходной узел.

Их стенки обычно изготовлены из минерита или оцинкованной стали. Иногда же, такой проходной узел изготавливают и собственными руками. Необходим он, прежде всего, чтобы заполнить пространство возле трубы и обеспечить надежную теплоизоляцию.

Обязательно необходимо убедиться в том, что проход через кровлю пожаробезопасен. А пространство внутри дома должно быть защищено от влияния влажности и ветра.

Расстояние между стенкой ящика и самим дымоходом также заполняют базальтовой ватой или другим негорючим материалом. Снаружи нужно оставить свободное пространство для лучшей изоляции. Со стороны же самого помещения, эту проходку закрывают коробом из оцинкованной или нержавеющей стали. При конечном оформлении вокруг чердака используют стальной лист, затем кожух.

Перед тем как создать сэндвич дымоход, лучше сделать разметку на вертикальной оси трубы. Это необходимо для обеспечения правильных проемов в самом перекрытии и в кровле, с учетом всех элементов теплоизоляции. Материалы типа сэндвич очень популярны среди потребителей, благодаря своим положительным характеристикам.

Если проход обустраивается при помощи ската, то используют металлический лист с внутренней стороны, делая в нем овальное отверстие. Крепление его производится при помощи саморезов. Перед установкой листа, проем заполняют негорючим изоляционным материалом. Поверх листа устанавливают свинцовую крышную разделку.

Итог

Если придерживаться всех технологических правил, то вполне можно выполнить обустройство дымохода собственными силами, и избежать нежелательных негативных последствий. Правильно сделанный узел прохода обеспечит надежную изоляцию и продлит срок эксплуатации всего дымохода.

Из видео вы узнаете всё о проходе сэндвич-трубы.

Дымоход через потолок и крышу: особенности монтажа сэндвич-труб

Монтаж дымохода через кровлю – очень важный и ответственный этап, именно от него во многом зависят пожарная безопасность и гидроизоляция чердачного перекрытия. Как грамотно установить стальной дымоход через потолок и крышу, расскажем в этой статье.

Установка дымохода через потолок в бане

Чтобы провести дымоход сквозь межэтажные деревянные перекрытия, необходимо разметить будущий проем и сделать отверстие. Согласно СНиПу, расстояние между сгораемым материалом и дымовой трубой должно быть 38 см. В случае если дымоход прокладывается через защищенные деревянные конструкции, расстояние разрешается сократить до 25 см.

В целях пожарной безопасности получившийся зазор необходимо проложить минеральной ватой, а на верхней и нижней его поверхности установить негорючий утеплитель, например, асбоцементный или стекломагнезитовый лист. Вся конструкция закрывается экраном из нержавейки. Для того чтобы скрыть неровности в отверстии потолка, на трубу устанавливается декоративный элемент – фланец (в простонародье – юбка).

Монтаж трубы дымохода через кровлю пошагово

Прежде чем проводить установку дымохода в бане через крышу, на чердаке проводим зашивку горючих материалов, располагающихся в непосредственной близости к трубе. Затем:

  1. Рассчитываем размеры проема для дымохода, делаем разметку и вырезаем отверстие.

  2. Утепляем сгораемые материалы кровли в месте прохода печной трубы. Для этих целей лучше использовать негорючее базальтовое волокно. При монтаже дымохода из сэндвич-труб через крышу требуется соблюдать расстояние в 38 см междувозгораемыми материалами и трубой.

  3. В полученное отверстие устанавливаем дымоход.

  4. Закрываем проем в крыше специальной пластиной. Верхний ее край нужно вставить под конек крыши или вышележащее кровельное покрытие. Для защиты трубы от проникновения атмосферных осадков сквозь кровлю можно использовать удобные крышные разделки, учитывающие угол наклона.

Еще на стадии проектирования банной отопительной системы следует учесть, что выход печной трубы должен находиться как можно ближе к коньку крыши. Это сбережет вашу кровлю от протечек, в связи с таянием снега.

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

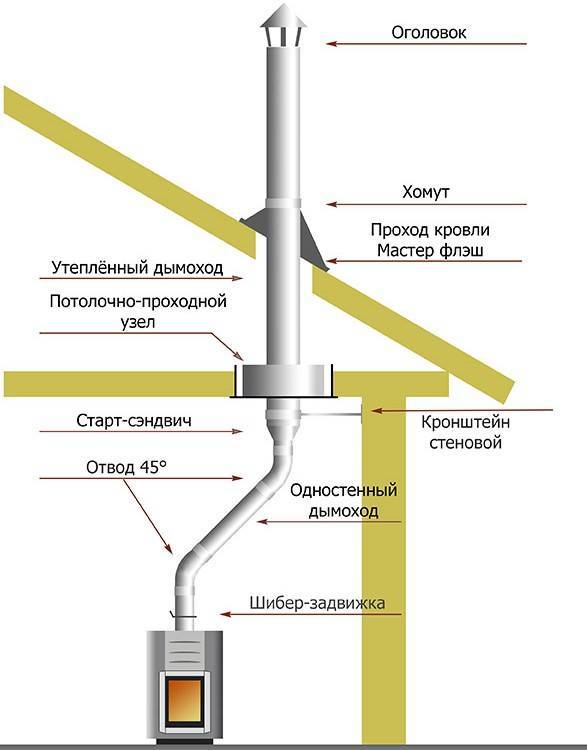

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Монтаж дымохода из сэндвич труб через крышу правильно

Последние несколько лет дымоходы стали изготавливать с использованием сэндвич-трубы. Людей привлекает ее внешний вид, невысокая стоимость и продолжительный срок эксплуатации.

Важным условием является возможность выполнить установку сэндвич-дымохода своими руками.

Монтаж вертикального канала требует определенных навыков в области строительства и знания некоторых нюансов. Однако при большом старании такую работу можно выполнить самостоятельно. Главное – разобраться, как это правильно сделать, а также соблюдать технику безопасности и противопожарные нормы.

Как провести дымоход через кровлю

Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия. Труба должна находиться между этими деталями. Важно, чтобы наружная стена дымового канала не касалась горючего элемента. В этом случае необходимо выдержать минимальное расстояние в пределах 13 см. Причем эта деталь обязательно должна иметь утеплитель. Для выполнения такого требования зачастую делается смещение трубы в двух местах под углом 45 градусов.

Монтаж сэндвич-дымохода через крышу, начиная с твердотопливного котла, выполняется с помощью стальной трубы без утеплителя. Ее хорошо видно на представленной ниже фотографии. На конец изделия устанавливается переходник для сэндвич-системы. Проходной узел соединяется с дымоходной трубой, имеющей утеплитель.

В потолке выполняется специальное отверстие с учетом требований пожарной безопасности. Расстояние от дымохода должно превышать 250 мм, причем на перекрытие необходимо предусмотреть укладку теплоизоляции.

Для защиты краев отверстия используется пожаробезопасный материал – минерит, который фиксируется с помощью обыкновенных гвоздей или саморезов.

Далее сэндвич-конструкция вставляется вертикально в сделанный короб. Труба не требует прочной фиксации: достаточно просто создать направление. От падения ее удержат 2-3 планки, при этом движение по вертикали будет полностью свободным. Такая конструкция необходима для того, чтобы цилиндрическое изделие могло двигаться вверх или вниз. Нагреваясь, труба удлиняется, что требует дополнительной площади и свободы передвижения.

Оставшееся пространство закрывается базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.

Несколько лет назад в этих целях использовался обыкновенный песок. Однако со временем он начал высыпаться через имеющиеся щели. Сегодня же от этого варианта полностью отказались.

Лицевая сторона обертывается нержавейкой. Под листом делается негорючая прокладка. Ранее в этих целях применялся асбест. На сегодняшний день он считается канцерогенным веществом, потому данный материал был заменен минеральной ватой.

Но также можно воспользоваться и другим способом: края отверстия закрыть минеральной ватой и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.

После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Далее надрезается гидроизоляция по типу крест-накрест. Получившиеся треугольники аккуратно заворачиваются, затем фиксируются строительным степлером. Открывшуюся обрешетку необходимо обрезать, выдерживая расстояние к дымовому каналу более 13 см.

Фотография, на которой изображены красные стрелочки, показывает неправильно выполненный проход трубы через кровлю. Отрезок, отделяющий цилиндрическую деталь от досок, имеет недостаточный размер. При верном изготовлении края оббиваются минеритом с учетом требований пожарной безопасности. На следующей же фотографии показан правильный проход.

После того как будет сделан кровельный настил, труба закрывается мастер-флешем. Для этого выполняется специальная юбка, которая соответствует форме верхней части здания.

Место соединения цилиндрического изделия и резиновых прокладок обрабатывается термостойким герметиком.

Модули сэндвич-системы, а также внутренний дымоход должны быть стянуты хомутами.

Завершение монтажа

По окончании сборки конструкции нужно удалить с трубы защитную пленку. Идеальной считается длина дымохода, начиная с колосника и заканчивая оголовком в пределах 5-6 м. На эти значения необходимо обратить особое внимание. Затем делается герметизация всех зазоров и имеющихся швов.

Операция выполняется с использованием жаропрочного полимерного состава, который способен выдержать температуру более 1000 градусов. Обработка герметиком происходит следующим образом:

  1. Внутренние трубы – покрывается внешняя стенка верхней части.
  2. Наружные изделия – обрабатывается одна наружная поверхность.

Место соединения двустенной продукции с другими деталями покрывается полимерным составом только с внешней стороны окружности.

Стыки модулей и одностенной трубы герметизируются согласно последнему варианту.

После завершения всех работ требуется обязательно проверить опасные участки на способность выдерживать высокие температуры.

Для облегчения обслуживания дымохода предусматривается установка специальной ревизии. Эта деталь имеет съемную часть или оборудуется отверстием, имеющим открывающуюся дверцу.

Типовые ошибки

При установке вертикального канала в деревянном доме нужно строго соблюдать требования пожарной безопасности. В этом случае важно правильно сделать и обработать проход сэндвич-трубы через перекрытия, выполненные из дерева. Данные места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

Чтобы облегчить работу, довольно часто устанавливается специальный потолочно-проходной узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка необходима для выполнения определенных действий:

  1. Если происходит усадка дома или его деформация, дымоходная труба должна сохранить свое первоначальное положение.
  2. ППУ защищает деревянные перекрытия и не допускает их возгорания.

Лучшим вариантом для прокладки вертикального канала считается установка специальной сэндвич-системы. Обычно проблемы появляются, только если при монтаже применялась теплоизоляция низкого качества, к примеру, общестроительная изоляция вместо специального негорючего материала.

Одним из вариантов такой защиты считается базальтовая вата.

Иногда она используется неправильно. Известно, что этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы изоляция начнет отдавать накопленное тепло обратно, провоцируя тем самым перегрев дымохода. Чтобы этого не произошло, требуется установить специальную стальную гильзу, которая закрывала бы разделочный изоляционный слой. В качестве последнего можно использовать суперизол.

Этот стальной элемент должен иметь вид цилиндра. Важно, чтобы высота детали равнялась толщине разделки. Гильза позволит избежать повышения температуры и будет способствовать отведению тепла от теплоизоляции.

Вокруг стальной детали необходимо организовать микровентиляционную систему, представляющую собой воздушную прослойку толщиной 3 мм. Воздух, двигающийся вокруг гильзы, будет охлаждать ее, снижая тем самым температуру.

Установка стального изделия позволяет использовать отопительный прибор длительное время, исключая риск перегрева.

Похожие статьи:

Как установить металлический дымоход: 3 шага

Добавление отопительного прибора в ваш дом часто может стоить дороже, чем цена прибора и его установки. Если вы не говорите о плинтусах с электрическим сопротивлением, ваш новый обогреватель будет создавать тепло за счет сгорания и, при этом, отводимых газов, которые необходимо удалить из жилого помещения. Итак, в дополнение к камину, печи или обогревателю вам понадобится дымоход, и здесь все может быть затруднительно. Кладка дымоходов - дело серьезное.

Принимается во внимание не только стоимость материалов - кирпича или блока, раствора и облицовки, но и трудозатраты, затрачиваемые на прокладку дымохода, больше, чем то, что большинство домовладельцев имеет в виду для проекта на выходные. Кладочные дымоходы требуют фундамента и могут потребовать значительных изменений в доме, особенно если дымоход находится внутри. К счастью, есть альтернатива.

Металлические дымоходы специальной конструкции доступны для работы с широким спектром отопительных приборов - от дровяных до обычных печей. Столкнувшись с необходимостью переоборудовать дымоход в гараж / мастерскую, мы остановили свой выбор на дымоходе из нержавеющей стали с изоляцией Metalbestos, изготовленном компанией Selkirk Inc., 14801 Quorum Dr., Даллас, Техас 75240; www.selkirkusa.com. Система Metalbestos, которую мы использовали, модель SSII типа HT, представляет собой двухслойную изолированную трубу из нержавеющей стали, которая доступна с внутренним диаметром 6, 7 и 8 дюймов. Длины просто соединяются между собой для быстрой сборки.

Помимо трубы, вам понадобятся различные компоненты для поддержки и отделки дымохода.Они доступны в наборах, адаптированных к конкретным типам установки. Мы использовали комплект для плоского потолка, с помощью которого дымоход опирается на балки потолка. Другие комплекты включают комплект для наклонного потолка, который предназначен для работы с соборными потолками, и комплект для прокладки дымохода через внешнюю стену и вверх по стене здания.

Большим преимуществом металлического дымохода является простота монтажа с минимальными изменениями на месте. Однако это удобство имеет свою цену. 36 дюймов длина 6 дюймовтрубы, которые мы использовали в розницу, стоили около 118 долларов - это немногим более 3 долларов за дюйм. А также стоимость крыши и вспомогательных принадлежностей. На дымоходные системы Metalbestos SSII распространяется 10-летняя ограниченная гарантия.

Этот проект был первоначально опубликован в декабрьском выпуске журнала Popular Mechanics за 2000 год. Больше замечательных проектов можно найти на сайте Popular Mechanics DIY Central.

Сэндвич-трубочист - Услуги

Чистка дымоходов - Мы предоставляем исключительные услуги чистки дымоходов для всех ваших нужд, от каминов и дровяных печей до дымоходов.Эта услуга включает в себя визуальный осмотр (уровень 1) дымохода, чтобы убедиться, что ваша система работает правильно. Наши специалисты покинут ваш дом с нашей гарантией отсутствия сажи / беспорядка и уверенности в том, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
Заглушки для дымоходов - Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди.Заглушки для дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпачки для дымоходов включают искрогаситель из нержавеющей стали, приваренный прямо к колпачку для предотвращения попадания в воздух углей и искр. Также доступны нестандартные размеры, и на каждую бейсболку дается пожизненная гарантия производителя.
Заглушки для дымохода - Мы предлагаем заглушки для дымохода из нержавеющей стали или меди для вашего дровяного дымохода с сборным камином.Большинство чехлов для чейза на Кейп-Коде сделаны из оцинкованного металла, который гниет всего через несколько лет. Позвольте нам установить крышку из нержавеющей стали или меди, чтобы вам было легче. Все крышки изготавливаются на заказ с учетом размеров дымохода.
Демпферы с верхним уплотнением - Мы предлагаем демпферы с верхним уплотнением Lyemance в качестве альтернативы демпферу для кирпичной кладки. Верхний демпфер Lyemance может быть до 10 раз более эффективным в предотвращении потери тепла, чем новый демпфер горловины.Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Она легко открывается и закрывается при быстром рывке за цепь. Установка занимает короткое время и обычно дешевле, чем обычная заслонка.
Установки для печей и каминов - Сэндвич-трубочист предлагает установки для печей на дровах. Будь то камин или вставка, наш профессиональный установщик / владелец сделает всю работу за вас.Каждая установка разрабатывается индивидуально для вашего индивидуального камина. Мы также предлагаем газовые плиты и вставные установки, но вам понадобится лицензированный сантехник для выполнения газовых подключений. Мы также можем установить вам сборную каминную систему с нулевым зазором, изготовленную на заводе. Обладая более чем 30-летним опытом в области вентиляции печей и каминов, мы не можем установить такую ​​систему.

Металлбестовые дымоходы - Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратить деньги на каменный дымоход, если вы можете установить сборный дымоход за меньшие деньги и меньше времени.Эта полностью топливная труба для дымохода удовлетворит все ваши потребности в отоплении, будь то дрова, газ или нефть

Bellfire Fireplace Systems - Обычные камины имеют нулевую эффективность. Каминные системы Bellfire - лучшие открытые камины, производящие тепло. Они способны производить максимум тепла при минимальном количестве дров. Спросите сегодня, как вы можете ощутить преимущество Bellfire.

Вкладыши из нержавеющей стали - Пожары в дымоходе случаются, и когда они возникают, вкладыши из нержавеющей стали являются наименее дорогостоящим, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас старый дымоход без футеровки, в большинстве случаев он может быть облицован футеровкой из нержавеющей стали. Мы предлагаем самую лучшую из доступных систем футеровки из 4-слойной нержавеющей стали с толстыми стенками, а также все компоненты для завершения вашей облицовки.На все наши лайнеры распространяется пожизненная гарантия при использовании древесины. Сэндвич-трубочист может удовлетворить все ваши потребности в замене облицовки.

Водоотталкивающие средства - Мы предлагаем лучшие водоотталкивающие средства, доступные сегодня! Если вы отремонтировали или осмотрели крышу или потолок и обнаружили, что не можете найти решение проблемы утечки воды, возможно, дымоход нуждается в водоотталкивающем составе. Кладочные дымоходы пористые и впитывают воду, как губка.Применяя ChimneySaver, мы можем предотвратить повреждение дымохода водой или внутренних стен вашего дома. ChimneySaver не похож на большинство продуктов, которые вы найдете в вашем местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать пары воды. ChimneySaver действительно глубоко проникает в кирпичи, чтобы защитить дымоход от разрушительного проникновения воды. Гарантия производителя на него составляет 10 лет.

Монтаж дымохода из сэндвич-труб своими руками.Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич из дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное - собрать бутерброд с дымоходом своими руками несложно и просто. Это действительно так - каждый может собрать это как дизайнер.

Недостатки дымоходов, собранных из многослойных труб:

  • нарушение герметичности после определенного количества циклов нагрева и охлаждения;
  • по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
  • срок службы составляет около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служит 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки - это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

  • Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и копоти.
  • Простой монтаж. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
  • Разнообразие опций. Выпускаются модули прямые и угловые для сборки конструкции. Дымоход можно вести вверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
  • Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий длительной эксплуатации и устойчивости к внешнему негативу

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота. Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления основной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

  • Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего на дереве. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура составляет 600-800 ° C.
  • Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвич дымохода из этой марки стали выполняется для отопительных установок, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам различного типа.
  • Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой отходящих газов - около 1000 ° С. При температуре 600-800 ° С имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
  • Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом изделии или попробовать приблизительно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок - нет.


Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит - к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Металл черный для дымоходов

Сам по себе, черный металл быстро изнашивается - окисляется и выгорает. Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить длительное время при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.


Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант №3: Дымоходы комбинированные сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя - из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая трубка при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами многослойного дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата - волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата - до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена ​​таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.


В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом. А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет выполнять сложные задачи по возведению многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

  • Прямые участки трубы. Куски диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
  • Колени и тройники. Используются, если необходимо вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома - балок, стропил. Иногда для поворотов (особенно прямых, 90 °) используют тройники с доработкой - они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не выдерживали вес вышеупомянутой конструкции.
  • Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
  • Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает прокладывать трубы через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо него можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.


Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого он составлен

Как выбрать необходимый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт - трубы диаметром 9,5 см, более 5,2 кВт - 11 см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в затруднительное положение. Элементы разных производителей не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.


Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Запрещается подключать многослойные дымоходы напрямую к отопительному прибору.


К каменке сэндвич-элемент дымохода никогда не подключается - сначала установите одностенную трубу или переходник (+)

Сначала установите специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.


Адаптер предназначен для соединения различных участков дымоходной системы - одностенных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если ожидается большая тепловая мощность.Стены и расположенные возле него конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.


Сборка «на конденсате» не позволяет влаге проникать внутрь системы утепления, из-за чего ее теплоизоляционные свойства значительно снижаются

Элемент сэндвича дымохода может быть подключен к отопительному прибору через переходник - двухконтурная труба, нижняя часть которой установлена ​​«по дыму», а верхняя - «по конденсату». Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции на каждые два метра используют настенные кронштейны, а для тройников - опорные кронштейны. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолка и стеновых плит

Даже то, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность недостаточно нагревается. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.


Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка. Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.


Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания - усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала вместо трапа можно использовать разгрузочную платформу. Он будет играть роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.


Силиконовое уплотнение - master flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы рассчитано так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под кровлю поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от конька удален на полтора-три метра, то его следует разместить над коньком или напротив него.

Если расстояние составляет 3 м и более, разрешается располагать головку не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.


Если головка трубопровода установлена ​​ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один и более полметра и выше. Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.


Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что отрицательно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход помещается искроуловитель. Конструкция дымохода завершается головкой в ​​виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги - эффекта вентиляции, возникающего из-за разницы температур в середине и за пределами канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие тяги - это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и жужжание в трубе - на чрезмерное. Иногда тяга может менять направление на короткое время.


Распространенными причинами обратного или плохого тягового усилия являются высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины, по которым он создает обратную тягу, следующие:

  • неправильный расчет соотношения мощности котла и параметров трубы;
  • неблагоприятные погодные условия - туман, дождь, жара, сильный ветер;
  • большое количество узких участков и поворотов в конструкции дымохода;
  • расположение высоких коньков по отношению к дымовой трубе или близлежащим высотным зданиям;

Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

Как предотвратить проблемы с тягой

  • высота конструкции должна быть не менее пяти метров;
  • дымоход предпочтительно строить прямой - без изгибов и поворотов;
  • поворота (не более трех) производятся на угол 45 °;
  • из котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

  • Работает по принципу снижения давления при обходе препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, предотвращая выход дыма.
  • Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
  • Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.


Дефлектор может стать препятствием для отвода продуктов сгорания в безветренную погоду

Эксплуатация многослойных дымоходных систем

После установки дымохода необходимо запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются. При первом использовании системы может появиться легкий дым и специфический запах от нагрева остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

Самостоятельная установка дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

Широкую популярность приобрели утепленные системы дымоудаления, получившие название «многослойные дымоходы».

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обеспечивают хорошее сцепление с дорогой и отлично противостоят высоким температурам и кислотам.

Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

Устройство данной системы простое: трубка из высококачественной нержавеющей стали, кислотоупорная и способная работать в высокотемпературных режимах, превращается в теплоизолятор из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

Системы заводского изготовления имеют ряд преимуществ:

  1. В ассортименте помимо труб есть все необходимые элементы, которые могут потребоваться только при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепежные кронштейны и многое другое.
  2. Все части идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном производстве.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В дымоходах сэндвич для этого используется вата из базальтового волокна:

  1. Имеет низкий коэффициент теплопроводности.
  2. Хорошо переносит воздействие высоких температур и кислот.

Немаловажную роль играет экологическая чистота материала.

Трубы многослойные с теплоизолятором

Предварительные расчеты

Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

  • для котлов до 3,5 кВт: 196 кв. см;
  • от 3,5 до 5,2 кВт: 280 кв. М. см;
  • от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины следует учитывать следующие правила:

  1. Головка дымохода должна располагаться на высоте 5 метров над землей.
  2. Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 - 1,5 м.

При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

  • на плоской крыше без парапета - 0.5 м над крышкой;
  • на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) - 0,5 м над коньком (парапетом).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы самолет проходил через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

Расположение

  • включал как можно меньше горизонтальных элементов;
  • как можно больше находилось внутри отапливаемых помещений;
  • не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.


Вертикальный дымоход после установки

Дымоход не должен соприкасаться с инженерными коммуникациями, особенно с электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич-труб своими руками

При установке системы соблюдайте следующие правила:

  1. Сборку следует начинать с теплогенератора.
  2. Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
  3. Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

В конце дымохода необходимо установить дефлектор, предназначенный для защиты от попадания атмосферных осадков в трубу и предотвращения запирания продуктов сгорания сильным ветром.


Дымоход в потолке

Соединительные детали

При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

Если наоборот - предыдущее в следующем, то тип подключения называется «по дыму».

Максимально способствует оттоку продуктов сгорания.

Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним - «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем его стягивают зажимом из оцинкованной стали, который фиксируют болтами или проволокой.

После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

Какие характеристики следует учитывать при выборе настенного газового котла читайте.

Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

Выход дымохода

Место, где труба пересекает внешнюю ограждающую конструкцию - крышу или стену - должно быть правильно спроектировано.Рассмотрим оба варианта:

Через стену

Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону - это необходимо для установки.

В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

Перед установкой трубы проем с внешней и внутренней сторон закрывается листами негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

Через крышу

Выпуск через крышу производится с помощью специального элемента - кровли.

Его конфигурация зависит от уклона кровли - это необходимо указывать при оформлении заказа.

Резка устанавливается снаружи кровли, сделанной в крыше, а изнутри закрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

Для того, чтобы отопительная система долгие годы не требовала ремонта, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией описан ниже.

Видео по теме

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента - удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход - это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.


Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного - прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.


Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.


В состав сэндвич-дымоходной системы входят следующие основные элементы:

  • Сэндвич-трубки;
  • Тройники - конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
  • Колено - элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
  • Коллектор конденсата - еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
  • Элементы кровли - части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
  • Тройник ревизионный с дверцей - приспособление, предназначенное для контроля чистоты дымового канала и очистки от копоти;
  • Горловина - конструктивный элемент, необходимый для устройства верхнего края дымохода;
  • Консоль несущая - элемент конструкции, необходимый для крепления стены или пола под дымоходом;
  • Настенный зажим - приспособление, предназначенное для надежного крепления дымохода к стене.


Преимущества и недостатки многослойных дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
  • Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, сэндвич-конструкции значительно меньшего объема позволяют им не загромождать внутреннее пространство помещения;
  • Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
  • Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для непосредственной вытяжки. Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
  • Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
  • Благодаря удобству конструкции, при монтаже которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.


Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери целостности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
  • Высокая стоимость строительства;


Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике многослойные дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет рассказано позже.


Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.


Дымоходы керамические многослойные

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых - вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения сэндвич-труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не попадет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.


На что следует обратить внимание при установке дымохода из сэндвич-труб?

  • Высота дымохода от каменки до головы - величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
  • В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;


  • В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для отвода конденсата, который предназначен для отвода конденсата и ревизии дымохода;
  • В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
  • При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
  • Длина горизонтальных участков дымохода не должна превышать 1 м;
  • Элементы дымохода необходимо устанавливать таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
  • Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.


Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

  • Размер сечения дымоходной трубы;
  • Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает 3,5 кВт, расчеты следующие: 0,14 м x 0,14 м;
  • Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.


Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности. Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

  • СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
  • Дымоходы следует размещать выше конька дома не менее чем на 50 см;
  • Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1: 1.5 м;


Нюансы, которые необходимо учитывать при установке

Возведение дымохода необходимо начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны отличаться отсутствием выступов;
  • Температура газов, проходящих через выпускную трубу, не должна быть выше 500 градусов;
  • Максимальный угол подъема труб не должен превышать 30 градусов;
  • Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишним будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;


Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первой секции дымохода и закрыть заглушкой, чтобы не было видно торчащего из нее нагревателя и не выходил пар;


Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов имеет меньший диаметр.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув соединение, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап - нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;


Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение - это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками. Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.


Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный отрезок дымохода, представляющий собой сквозную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.


Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходит через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.


В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.


Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Самостоятельный монтаж сэндвич-дымохода из нержавеющей стали не доставит домашних мастерам никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы нержавеющие - отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

  • Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
  • Возможность прокладки труб снаружи и внутри зданий.
  • Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие - значительно удешевление и упрощение монтажных работ).
  • Небольшая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
  • Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
  • Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади пола (традиционные кирпичные или асбоцементные трубы более громоздкие, чем изделия из нержавеющей стали).
  • Дымоходы повышенной пожарной безопасности.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба - действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки.Данная технология позволяет получать качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.


Для производства сэндвич-труб используются следующие марки стали:

  • 321 - сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
  • 430 - нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
  • 310С - самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
  • 316 - сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
  • 409 - сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной хомут, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, следует учесть ряд важных особенностей. Они следующие:

  1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
  2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
  3. Над плоской крышей дома срез трубы должен быть более 50 см.
  4. Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
  5. Стыковка труб в толщине перекрытий здания и его стен запрещена.
  6. При установке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
  7. Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться, даже если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.


Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию того, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» - следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без затруднений перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывается кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода - пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса, там, где конструкция будет выходить из потолка. В отмеченном месте установим выпускной патрубок. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание - труба не должна иметь стыков в проходном сечении через потолок.


Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно - берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции должны быть зафиксированы хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент - для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Дымоход - неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них - так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-трубка

Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

  • внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
  • слой утеплителя - базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
  • внешний защитный слой из нержавеющей или оцинкованной стали.

Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны - срок службы 25-30 лет, а металлические - около 15, а иногда и меньше. Керамический сэндвич - это труба из жаропрочной керамики, которая снаружи обернута матированными матами. Наружная оболочка - из керамзитобетона или пенобетона.


Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как и канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

В комплект, помимо прямых цилиндрических модулей, входят и другие элементы:

  • тройник для присоединения вертикального сечения,
  • крепежные элементы,
  • агрегаты для отвода конденсата,
  • метчика для поворота канала на 90 или 45 градусов,
  • узлов проходных перекрытий и кровли,
  • флюгер предотвращающий обратное натяжение,
  • защитные грибы,
  • конусов,
  • Ревизия
  • для обслуживания дымохода - тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода учтите, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний - 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

  • малая масса,
  • компактный размер,
  • совместимость с разными типами отопительных приборов,
  • можно устанавливать как внутри, так и снаружи дома,
  • небольшое количество сажи внутри благодаря гладким стенкам,
  • эстетическая привлекательность,
  • пожаробезопасность - внешняя оболочка не нагревается до температур, создающих пожароопасность,
  • устойчивость к коррозии,
  • дополнительный фундамент не требуется,
  • дымоход может быть не только прямым, но и изогнутым,
  • возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки - это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена ​​вверх - этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и попадет в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и разрывает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).


Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

  • проще в обслуживании,
  • не находится внутри дома,
  • нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход менее подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить бак для нагрева воды или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или печью и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх. На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее собирают бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первом топке топки и нагреве трубы герметик затвердеет и повысит прочность стыка.


Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении кронштейнов они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена ​​в уже установленный модуль. После этого узкая часть (на установленном модуле) внешней оболочки промазывается герметиком, а широкая часть смещается вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.


Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между гильзой и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича дымоход своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие таким образом, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Прорези заделываются. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубу также проводят, как через стену. Пропуск трубы через крышу производится при помощи эластичного узла (крыса), как на фото.


Если крыша сделана из плоского материала, а не гофрирована, как профнастил, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху - грибка. Стык между грибком и трубкой заделывают.

Заключение

Металлические сэндвич-дымоходы просты в установке и обслуживании, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

Термины и определения кровли Информация

* Заполнитель: Щебень, шлак или водоразбавленный гравий самых разных размеров.Используется для облицовки сборных крыш.

Аллигаторство: Растрескивание поверхности из-за напряжений окисления и усадки, которое проявляется в виде насыпи асфальтовой поверхности, напоминающей шкуру аллигатора.

Разделитель площади: Фальш-сборка, обычно выступающая над поверхностью крыши, которая крепится к настилу крыши. Он используется для снятия термических напряжений в кровельной системе, где компенсационный шов не требуется, или для разделения больших участков крыши, иногда называемых контрольным швом.

Битумная черепица: Составная черепица из войлока, пропитанного асфальтом, покрытого минеральными гранулами.

Баллест: Вес, используемый для защиты однослойных крыш или предотвращения сдувания несобранных систем.

Открытые участки: небольшие участки на крыше, где верхняя мембрана подверглась воздействию элементов.

* Основание гидроизоляции: та часть гидроизоляции, которая прикреплена к настилу крыши или опирается на нее для направления потока воды на крышу или для уплотнения против настила крыши.Материал, применяемый для основания стены, выступающей над крышей, в качестве защиты стыка стены и крыши.

Рейка: Обработанная под давлением древесина толщиной ¾ дюйма, шириной 2 дюйма, длиной 4 фута. Прибивается к крыше, чтобы удерживать некоторые виды черепицы.

Волдыри: Пузырьки, которые могут появиться на поверхности асфальтовой кровли после укладки.

Башмак: предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы.

Деформация: коробление или сморщивание кровельной мембраны.

Строительный кодекс: Опубликованные правила и постановления, установленные признанным агентством, предписывающие процедуры и детали строительства конструкций. Применение в определенных юрисдикциях (городские кодексы) Строительные нормы и правила регулируют проектирование, строительство, качество материалов, использование и т. Д.

* Застроенная крыша: Крыша, состоящая из нескольких слоев асфальтового войлока, ламинированного холодной смолой, смолой или асфальтом с верхним слоем измельченного шлака или гравия. Нормально выпускается на плоских крышах или крышах с очень небольшим уклоном.

Cant Strip: Опора со скошенной кромкой, используемая в месте пересечения кровельного настила с вертикальными поверхностями, так что изгибы кровельной мембраны для образования отливов основания могут быть выполнены без разрушения войлока.

Заглушка для заглушки: Часть гидроизоляции, прикрепленная к вертикальной поверхности для предотвращения миграции воды за гидроизоляцию основания; иногда называется миганием счетчика.

* Верхний лист: Лист с покрытием из гранул, используемый в качестве верхнего слоя некоторых наложенных модифицированных битумных кровельных покрытий.

* Конопатка / Герметики: Клейкий герметик, используемый для заполнения небольших участков от воды. le: вокруг окон в виде длинной бусинки, чтобы вода не просачивалась внутрь. Продается в трубках и подается под давлением. Обычно вручную с помощью «пистолета для уплотнения».

Clearstory: Самая верхняя часть плоскости крыши, которая опускается, не пересекаясь с другой плоскостью крыши.

Манжета: предварительно сформированный фланец, помещаемый над вентиляционной трубой для уплотнения крыши вокруг вентиляционной трубы, называемый вентиляционной втулкой. Иногда упоминается как boot.

Проводник: Труба для отвода дождевой воды от водосточного желоба к водостоку или от водосточного желоба к ливневой канализации; также называется ведущей, водосточной трубой или водосточной трубой.

Покрытие: Строительная единица, размещаемая в верхней части стены парапета и служащая прикрытием стены.
Встречная планка: полосы металла, кровли или ткани, вставленные и надежно прикрепленные к регулятору и / или прикрепленные к вертикальной поверхности над плоскостью крыши и повернутые вниз по лицевой планке, чтобы защитить нижнюю планку.

* Бордюр: стена из дерева или кирпича, построенная выше уровня крыши, окружающая проем в крыше, например, для установки крышных вентиляторов или другого оборудования.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и воды вокруг дымохода. '

Палуба: Поверхность, устанавливаемая над несущими элементами каркаса (фермами), на которые наносится кровельный материал.

Дегрануляция: Удаление гранул с открытой поверхности черепицы, вызывающее преждевременное старение и порчу.

Дивертер: используется для направления воды.

Водосточная труба: Труба для слива воды из желобов; иногда называют «лидером».

Капельная кромка: коррозионно-стойкий, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода могла стекать с нижележащего настила и / или облицовки.

Сухой нахлест: термин, описывающий отсутствие битума между стопками войлока в нахлесте в BURM.

Карниз: Горизонтальный свес крыши, выступающий наружу и не перекрывающий внешние стены или внутреннюю часть здания.

* Кромочный металл: термин, относящийся к тормозному или прессованному металлу по периметру крыши.
Вытяжная вентиляция: Воздух, который обычно удаляется или выпускается из полости крыши, как правило, через конек.

Деформационный шов: Устройство, используемое для создания движения расширения и сжатия. На больших крышах это обеспечение движения материалов, образующих стены, настил крыши и кровельное покрытие, обычно обеспечивается путем преднамеренного разделения здания на секции и перекрытия разделения между соседними секциями с помощью компенсатора, чтобы обеспечить движение, но не допустить воздействия погодных условий.Деформационные швы, в отличие от контрольных, проходят через настил крыши.

Воздействие: Часть кровельного материала, подверженная атмосферным воздействиям после укладки.

Фасад: Фасад здания. Часто в архитектурном плане это искусственное или декоративное усилие.

* Фасция: Деревянная отделочная доска, используемая для скрытия обрезанных концов стропил и обшивки крыши. Водосточная система обычно прибивается к фасции.

Мансард: металлические полосы, используемые для предотвращения просачивания воды и устанавливаемые вокруг дымохода, вентиляционных отверстий, окон, дверей и светового люка, вдоль швов в крыше и под черепицей.Целью гидроизоляции является предотвращение проникновения воды, а также обеспечение дренажного канала между стыками, чаще всего стыком между крышей и колодцем. Также см. Металлический оклад.

Основание гидроизоляции: загнутый вверх край водонепроницаемой мембраны, образованный в точке окончания крыши за счет вытягивания войлока вертикально над полосой бруса и вверх по стене на различное расстояние, где они фиксируются механическими креплениями.

Плоская или пологая крыша: Скат высотой менее трех (3) футов над двенадцатью (12) футами бега считается плоской или пологой крышей. Монтаж композитной кровли при таком минимальном уклоне не рекомендуется, так как из-за обратного удара может протекать.

Огненная стена: Любая стена, построенная с целью ограничения распространения огня в здании. Такие стены из монолитной кладки или бетона обычно разделяют здание от фундамента примерно на метр над крышей.

Fishmouth: Характерное отверстие на открытой кромке холста войлока BUR из-за потери сцепления или смятия войлока.

FRSA - Ассоциация профессионалов кровли Флориды
Ассоциация подрядчиков кровли, листового металла и кондиционирования воздуха Флориды

Фронтон: часть торцевой стены здания треугольной формы непосредственно под скатной крышей и над линией карниза.

Затирка: смесь цемента, песка и воды, используемая для заполнения трещин и пустот в кладке

Желоб: желоб, по которому вода направляется от карниза к водосточной трубе.

Заголовок: Балка, в которую вставляются общие балки при обрамлении проема в крыше.

Вальм: Угол, образованный пересечением двух плоскостей наклонной крыши.
Ice and Water Shield: слой гидроизоляции, установленный под черепицей по периметру крыши, гребнями долин.

Ударопрочность: способность кровельного материала противостоять повреждениям (например, ударам падающими предметами (ветки деревьев и град), нанесением оборудования, пешеходным потоком и т. Д.). Ударопрочность конструкции кровли является функцией всех ее компонентов. не только сама мембрана. Этот продукт предлагает домовладельцам скидку на страхование.

Изоляция: Любой из множества материалов, предназначенных для уменьшения потока тепла через вентиляционные отверстия, обычно устанавливаемые в потолке или карнизе крыши.

Lap: для покрытия поверхности одной черепицы или рулона другой.

Выводы: см. Разъем для вентиляции сантехники, Свинцовый пыльник, Свинцовые окантовки.
Применение на небольших склонах: Метод укладки битумной черепицы {или другого материала} на склонах от 2 до 4 дюймов на фут. Включает в себя уменьшение количества материала, подверженного влиянию погодных условий, и за счет увеличения слоя подкладки.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон.Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Без фронтонов.

Мембрана: гибкий или полугибкий материал, который функционирует как гидроизоляционный компонент в кровле или гидроизоляционном узле и чья основная функция - отвод воды.

* Металлический оклад: дополнительные компоненты, изготовленные из листового металла и используемые для защиты кромок кровельного покрытия от атмосферных воздействий. Часто используется как межстенный оклад, окантовка колпачком, встречный оклад, ступенчатый оклад и т. Д.

Кровля с минеральным покрытием: битумная черепица, рулонная кровля и факельный пух, покрытые гранулами.

Модифицированный битум: Композитные листы, состоящие из модифицированного полимером битума, часто армированного, а иногда и покрытого различными типами матов, пленок, фольги и минеральных гранул.

Гвоздь: кусок бруса, прикрепленный к настилам и стенам без гвоздей с помощью болтов или других средств, который обеспечивает подходящую основу, на которой компоненты крыши могут быть механически прикреплены.

* NRCA: Национальная ассоциация кровельных подрядчиков

* Парапет: Низкая стена по краю и вокруг настила крыши. Обычно это продолжение наружных стен здания и над брандмауэрами, которые обычно простираются примерно на метр или меньше над крышей.

Проникновение: Любой объект, проходящий через крышу.

Трубный пыльник или домкрат: см. Домкрат для вентиляции сантехники.

Шаг: высота от балки до конька, деленная на длину стропила, что означает подъем в дюймах на горизонтальный фут или коэффициент уклона.Передаточное отношение - это часть до полного шага (24 дюйма на 12 дюймов).

* Поддон или карман: обычно прямоугольный фланцевый металлический хомут, размещаемый вокруг металлических опор, выступающих над настилом крыши. Смоляной поддон размещается поверх подкровельного покрытия.

Сантехнический вентилирующий домкрат: Предварительно сформированный фланец, помещаемый над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Из свинца, резины или металла. Обозначается различными терминами {трубчатый кожух / домкрат, водопроводный кожух / домкрат и / или отсутствие герметика или провода}.

Пондинг: чрезмерное скопление воды в низинных участках крыши.

Проекция: Любой предмет или оборудование, пробивающее кровельную мембрану.

Пурлин: доски, проложенные от фронтона до фронтона, на которых сидят общие стропила.

Стропила: деревянные опоры, составляющие конструкцию крыши. Обычно пиломатериалы размером 2 x 12 дюймов. Обшивка крыши прибивается к стропилам.

Перекрытие кровли: процесс снятия и замены существующей кровельной системы.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.

Коньковая черепица: Битумная черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух плоскостей наклонной крыши.

Коньковые вентиляционные отверстия: Одно из многих устройств, расположенных на коньке, которое позволяет отводить теплый и / или влажный воздух из чердака или стропильной полости.

Крыша: Набор взаимодействующих компонентов, предназначенный для защиты от атмосферных воздействий и обычно для изоляции поверхности здания, отделенный от соседних сборок стенами или перепадами высот.ПОКРЫТИЕ КРЫШИ - Совместимый кровельный материал, который можно наносить щеткой, валиком или распылять на поверхность крыши. Кровельное покрытие часто используется при ремонте и реставрации.

Кровельный настил: тот компонент конструкции здания, который образует платформу, на которой размещаются остальные компоненты BURM.

Кровельный водосток: Окончание или установка на крыше внутреннего водостока или водостока для отвода воды с номинально плоских крыш. Внутренний водосток: кровельный водосток, расположенный на крыше в каком-либо месте, кроме периметра.Он отводит поверхностные воды внутри здания по закрытым трубам в дренажную систему.

Изоляция крыши: Любой материал средней или низкой плотности, используемый в качестве части кровельной системы для уменьшения потерь тепла через крышу. Используются различные изоляционные материалы, включая древесное волокно, стекловолокно, пробку, пластмассы и литые легкие.

* Кровельная система: Общий термин, относящийся к водонепроницаемому покрытию, изоляции крыши, пароизоляции, если используется, и настилу крыши как целому.

Самоклеящаяся: мембрана, которая может прилипать к основанию и к самой себе внахлестку без использования дополнительного клея. Нижняя поверхность самоклеющейся мембраны защищена разделительной бумагой или пленкой, которая предотвращает приклеивание мембраны к самой себе во время транспортировки и погрузочно-разгрузочных работ.

Холст: тканая ткань или ткань матового типа, которая используется в качестве мембранного сэндвича между другими материалами для обеспечения армирования и сопротивления растяжению.

Обшивка: Плиты из листового материала, фанеры или пропитанных асфальтом листов, прибиваемые к шпилькам или стропилам кровли в качестве основы для нанесения кровельного покрытия.

Боковой перехлест: расстояние по горизонтали, на которое одна черепица перекрывает соседнюю черепицу в том же направлении; Также по горизонтали один лист кровли перекрывает соседний лист.

* Однослойный: описательный термин, обозначающий кровельную мембрану, состоящую только из одного слоя материала, такого как EPDM, Hypalon или PVC. ТПО «Эльвалой»

Мансардное окно: Конструкция на крыше, которая предназначена для пропускания света и находится несколько выше плоскости поверхности крыши.

SMRSA - Ассоциация подрядчиков кровельных работ и листового металла Сарасотского ламантина

Софит: Доска или лист, который простирается от фасада до сайдинга здания и скрывает нижнюю часть свеса.Софит может содержать или не содержать вентиляционные отверстия в зависимости от используемой системы вентиляции чердака.

Грунтовая труба: вентиляционная труба, проходящая через настил крыши.

Расщепление: образование длинных трещин полностью через кровельную мембрану. Расщепления часто связаны с отсутствием учета растягивающих напряжений. Они также могут быть результатом прогиба деки или изменения направления деки.

Постоянный шов: тип соединения, часто используемый на металлических крышах.

Ступенчатая черепица: Металлическая черепица или пластины, используемые в структуре ступеней под обычную черепицу.Ступенчатый оклад - это рекомендуемый оклад, когда стена или дымоход находится выше линии крыши.

* Квадрат: единица измерения крыши, покрывающая 100 квадратных футов.

* Отрыв: термин, используемый для описания полного удаления наросшей кровельной мембраны и изоляции до и обнажения настила крыши.

Горение: приложение прямого пламени к мембране с целью плавления, нагрева или прилипания.

Турбина: Устройство для вентиляции чердаков.Установлен на крыше и приводится в движение ветром.

Подложка: слой насыщенного асфальта (иногда также называемый тентом), который укладывается поверх настила перед установкой битумной черепицы, что обеспечивает дополнительную защиту от проникновения воды.

Долина: горизонтальная линия, образованная вдоль углубленного угла в основании двух наклонных поверхностей крыши.

Пароизоляция: Материал, препятствующий прохождению через него воды или водяного пара.

Вентиляционное отверстие: любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или труба.Любое устройство, установленное на крыше, фронтоне или потолке с целью вентиляции нижней стороны настила крыши.

Вентиляционная труба: Вертикальная труба, обеспечивающая отвод грязных газов из сантехнической арматуры. Для ряда приспособлений вентиляционные трубы ведут в большую вертикальную трубу наружу через крышу, называемую вентиляционной трубой.

Сливное отверстие: Отверстие, которое позволяет отводить захваченную воду из каменных конструкций.

Дымоход: «Я читаю инструкцию по установке металлической кровли.Один из ... »- Джон Дж. (30.01.2012) | Установка

Читаю инструкцию по установке металлической кровли. Одна из самых сложных частей, которую я вижу, - это мигание дымохода (и окна в крыше и т. Д.). Есть много хороших подробных инструкций для черепицы, но не видел ни одной для металла (особенно металлической черепицы). Меня интересует плитка decra villa, которая совсем не плоская (вот в чем я вижу проблему). Вот их двухстраничное руководство по установке для таких ситуаций (http: // www.decra.com/PDF/InstallGuide-DECRA-VillaTile-5.pdf). 1. Гидроизоляция трубы. Разве не сложно разместить металлический лист между двумя слоями плитки? Обрезка металлического оклада меньшего размера облегчит его установку, но вы рискуете протечь. Кроме того, изображение упрощает установку трубы на самой высокой точке плитки, но на самом деле труба может располагаться на впадине или между ними. С этим кажется еще труднее работать, если вы не сделаете большой проем в фанере, чтобы отрегулировать положение трубы и плитки.2. Перекрытие дымохода. Я вижу, что нижняя часть легче. Чтобы направить воду на плитку, не потребуется слишком много усилий. А вот боковая и верхняя часть дымохода - дело непростое. Во-первых, вам нужно направить воду от высокого (заднего) конца дымохода в стороны (у меня ширина 18 дюймов) на боковой планке, и убедиться, что она не будет выходить за пределы боковой засветки при спуске по склону вдоль боковой засветки. Во-вторых, вам нужно направить эту воду на плитки, когда боковая планка встречается с нижним концом дымохода.Я вижу, что было бы немного проще, если бы плиточная впадина была прямо на стороне дымохода, но у вас нет хорошего контроля над этим. У вас есть предложения или хорошие руководства по установке? Спасибо, Джон

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17049/find/
Я собираюсь открыть это для всех, кто имеет опыт работы с профилями плитки. Кроме того, я не уверен, кто технический специалист в Decra в наши дни, но исторически у них были люди, довольно хорошо умеющие помогать в этих областях.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17050/find/
Я установил много подобных профилей, например Metro Roman и Dural Loc Continental. Большинство продуктов имеют аналогичные методы установки при работе с таким профилем. Лучше всего связаться с Decra и попросить разъяснений. Как правило, черепицу сгибаем до боковых стен светового люка / дымохода минимум на 2 дюйма.Затем мы либо подкладываем его под существующий оклад, если его крыша к стене металлическая. Если вы имеете дело с кирпичами, вы можете удалить существующую ступенчатую перепрошивку и установить новую. Обычно мы не удаляем сайдинг для замены существующей крыши на металлическую стену, если с этим не возникают очевидные проблемы. Я вижу, что у Decra есть вспомогательная принадлежность для плиток для боковой стены. У каждого продукта есть свои аксессуары, поэтому я рекомендую вам связаться с Decra. Узнайте, как они хотят, чтобы вы его прошили или это дополнительный элемент.Допустим, вы проезжаете по деревянной крыше с полными обрешетками (1x4 и 2x2). После того, как вы положите сетку на существующую старую крышу, вы, возможно, не сможете попасть под существующую крышу, чтобы высветить стену. В этом случае для вашей установки будет полезно использовать профилирование J-образного канала или плиточного типа. Опять же, проконсультируйтесь с Decra, чтобы узнать, что они одобряют в вашей ситуации, или даже спросите вашего подрядчика. Кроме того, деталь упора для птиц в задней части дымового люка / светового люка и верхнего ряда / ограждения для птиц в передней части этих двух ситуаций одинакова для продуктов этого типа.Метод установки будет немного отличаться от продукта к продукту. Основание для вентиляционных труб должно быть выполнено в соответствии с профилем плитки, это не обязательно должно быть точно. Вы формируете его достаточно, чтобы, когда ваш покровный поддон (то, что я называю черепицей, закрывающей вентиляционное отверстие) установлен, ваша крыша не принимала вид вулкана рядом с трубой, которую вы только что высветили. Опять же, проконсультируйтесь с Decra, чтобы уточнить, как они ожидают этого. Я знаю, что у Metro есть довольно специфическая деталь для своей римской плитки.Не повезло и с U-образной трубкой, я не видел ничего, показывающего детали, которые могли бы вам помочь. Энди

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17051/find/
1. Гидроизоляция трубы. Разве не сложно разместить металлический лист между двумя слоями плитки? Обрезка металлического оклада меньшего размера облегчит его установку, но вы рискуете протечь. Кроме того, изображение упрощает установку трубы на самой высокой точке плитки, но на самом деле труба может располагаться на впадине или между ними.С этим кажется еще труднее работать, если вы не сделаете большой проем в фанере, чтобы отрегулировать положение трубы и плитки. Положение трубы (верхняя точка / нижняя точка) не имеет значения. После того, как поддон установлен на трубу, можно установить пыльник в любом месте. Поскольку панели имеют зубчатую форму, обычно лучше всего использовать гибкую опорную трубу. Традиционный кожух трубы, обычно используемый с битумной черепицей с алюминиевым основанием, работает лучше всего, поскольку он позволяет формировать кожух трубы по форме плитки.Если в передней части вышележащей панели сделаны надлежащие рельефные надрезы, гидроизоляция должна быть водонепроницаемой. Если труба падает на горизонтальный перехлест (верх на одной панели / низ другой), возможно, потребуется использовать два поддона. 2. Перекрытие дымохода. Я вижу, что нижняя часть легче. Чтобы направить воду на плитку, не потребуется слишком много усилий. А вот боковая и верхняя часть дымохода - дело непростое. Во-первых, вам нужно направить воду от высокого (заднего) конца дымохода к сторонам (у меня ширина 18 дюймов) на боковом просвете и убедиться, что вода не вытечет за пределы бокового просвета при спуске по склону вдоль бокового просвета. Во-вторых, вам нужно направить эту воду на плитки, когда боковая планка встречается с нижним концом дымохода. Я вижу, что было бы немного проще, если бы плиточная впадина была прямо на стороне дымохода, но у вас нет хорошего контроля над этим. Эта деталь немного сложнее. Процесс будет варьироваться в зависимости от того, как гребешки панели совпадают с дымоходом. В конце концов, что вам нужно сделать, это закрыть переднюю часть дымохода с высвечиванием Bird Stop Ridge и, возможно, над ним какой-нибудь фартук.Каналы виллы должны быть расположены так, чтобы они могли стекать на верхнюю часть фартука или панели ниже. Панели, входящие в боковую часть дымохода, будут обрезаны и выходят в канал виллы. На верхней стороне дымохода должен быть установлен большой металлический поддон через заднюю часть дымохода. Он должен доходить до настила и загибаться вверх по дымоходу. Он также должен выходить за края дымохода и быть загнут внахлест и загнут в каналы виллы, идущие вверх. Этот процесс позволит воде сверху попадать в верхний поддон, течь из стороны в сторону, стекать в каналы виллы, а затем опускаться по бокам и стекать через верхние панели нижних панелей.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17052/find/
Я еще не полностью переварила ваши ответы.Но прежде всего хочу сказать СПАСИБО каждому из вас. Я связался с Декрой после того, как увидел ответ Тодда, и тоже получил ответ. В их ответе меньше деталей, чем в вашем здесь. В основном, для гидроизоляции труб они предлагают «однослойный гидроизоляционный слой из ПВХ». Кто-нибудь знает, что это (это тот? Http://www.youtube.com/watch?v=cDshRC22x-I) и насколько он хорош? У меня есть вопрос по поводу информационного ответа: «Положение трубы (верхняя точка / нижняя точка) не имеет значения. После того, как нижний поддон установлен поверх трубы, загрузочный кожух трубы может быть установлен там, где он должен быть размещен."- часть вниз, чтобы дать сапогу сесть. Но если труба выходит в части" v "на W, то вы не так много можете опустить башмак для трубы. Пожалуйста, терпите меня, поскольку я представляю только в своей голове . Про оклад дымохода. Перед вашими замечательными ответами я думал о том, чтобы сплющить верхнюю часть плитки чуть ниже дымохода, чтобы положить ее под оклад, и сплющить нижнюю часть плитки прямо над дымоходом, чтобы избежать ветровых дождей и попадания птиц. Имеет ли это вообще какой-то смысл? Еще раз большое спасибо всем вам; Я внимательно просмотрю все твои ответы.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17053/find/
Я бы не стал использовать этот тип гидроизоляции для металлической крыши, его больше для плоских или пологих зданий.Я нашел видео из Metro, демонстрирующее укладку римской плитки вокруг дымохода. Это должно помочь, даже если это не вилла, те же принципы применимы к установке аналогичных профилей, так что это может помочь вам. http://www. metroroofproducts.com/chimney_panels.cfm Энди

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17054/find/
Ой, мне следовало связать все видео для этого профиля. http://www.metroroofproducts.com/MetroRomanTileInstallDetails.cfm Я также не заметил, пока не опубликовал, что у них была полная установка дымохода, разбитая на 2 или 3 видео. Надеюсь, это поможет.Энди

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17055/find/
Хорошие видео.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17056/find/
Спасибо, Энди! Действительно, очень красивое видео.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17057/find/

Крепление дымоходов.Достоинства и недостатки дымоходов из сэндвич-трубы. Монтаж дымохода, проходящего через крышу

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота - основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей. Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи.Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно.Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Высота дымохода должна быть не менее 5 м.
  5. При определении параметров высоты трубы, вентиляционных каналов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с ее высотой. Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода. Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания.Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Наружная часть конструкций должна соответствовать строительным нормам:

.
  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • , если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
  • , если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
  • рулетка;
  • хомутов;
  • герметик;
  • кронштейнов;
  • Саморезы
  • ;
  • лист оцинкованный;
  • обогреватель.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке - это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

На сегодняшний день наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками - занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа - две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Поскольку у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
  • Флюгер
  • - защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
  • конус для свободного обтекания;
  • ревизия для проверки состояния дымохода;
  • защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство прибыльное дело. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

К обогрев был эффективен . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если из-за конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • крепление дымохода к агрегатам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • использовать в качестве топлива предметы с лакокрасочными материалами и строительный мусор;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы своими руками довольно легко. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей - это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали - многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.
  • внутренняя труба изготавливается из нержавеющей стали, для нее, как правило, используется марка AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции - базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
  • Наружный слой
  • - нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше было необходимо утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич


Дымоход

Внешний слой необходим для защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции для дымохода гарантирует отсутствие конденсата;
  • меньше скопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход - это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.


Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический кроат, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент - голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап - подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние - 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками, она предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные - дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате»."
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

.

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для обогревателей, работающих на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымоходов через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб - дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы - давно зарекомендовавший себя и широко распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
  3. Только трубы
  4. позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.
  5. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая происходит на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру проходящих по трубам газов, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть сэндвичем все, что состоит из двух слоев и начинок, дымоход получил такое название. Сэндвич состоит из двух труб разного диаметра (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно труб .Во-вторых, кронштейн . в-третьих, другие детали: хомуты , переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний - от 90–140 контрастов температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, потому что они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытие и др.

Иногда на черновом полу монтируется котельная или топочная печь. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утеплитель расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальных муфт. Часто при установке стальных труб применяют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя на стыках.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, так как это часто провоцирует возгорания.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно. У этой конструкции много преимуществ:

  • конденсата нет;
  • минимум сажи;
  • пожарная безопасность;
  • малый вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы.Обозначается двумя цифрами - 120/180, где числитель - внутренний диаметр, а знаменатель - внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки - 50-600 мм;
  • котлов твердотопливных -50-700 мм;
  • дизель-генераторы или газопоршневые агрегаты - 50-500 мм;
  • микротурбинных аппаратов - 50-300 мм;
  • газовые котлы - 200 мм;
  • дизельные системы - 200 мм.


Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой крыши и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, большое значение имеет производитель товара. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парилку после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху накрывается асбестовым листом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо делать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Монтаж тройника производится с помощью опорного кронштейна. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели закрываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы - внешняя часть закрыта;
  • Наружные трубы - вся внешняя поверхность уплотнена;
  • При переходе от однослойной трубы к двустенной, вся внешняя поверхность герметизируется;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.


Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте сэндвич рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция - воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Так как их очень мало:

  • детали из нержавеющей стали всегда очень дороги;
  • срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Дымоход - один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками.Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила. Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание. Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.


Изолятор для дымохода - мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности крепят дымоход к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из их нержавеющей стали или сэндвич-труб следует крепить через каждые 1,5 м, а дымовой канал чугунный - 0,8–1 м.


  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с учетом норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • дымоходы кирпичные. Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • дымоходы металлические;
  • каналов дымоудаления из сэндвич-труб;
  • дымоходы керамические - монтируются по схеме дымохода, собираются из многослойных труб;
  • Дымоходы полимерные
  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему. Однако для сборки дымохода потребуется:

  • для гладкой резки труб применяется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
  • Отвертка
  • или набор отверток;
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • для личной защиты человека, собирающего дымоход, используются очки и перчатки.


Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. для подгонки всех составляющих элементов до требуемых размеров;
  2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;


  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;


  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.


Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.


Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы - самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.


Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

  1. в стене делается отверстие на расстоянии не менее 50 см от выхода обогревателя;
  2. По всей длине дымохода по наружной стене устанавливаются крепежные элементы
  3. , расстояние между которыми должно быть не менее 1 м;
  4. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;


  1. внутри дома дымоход подключен к отопительному оборудованию;


  1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;

  1. верхняя часть дымохода защищена головкой.


Для наружного дымохода уместнее использовать металлические трубы.

Прежде чем приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное - соблюдение норм пожарной безопасности.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Строительный кодекс | Dayus Roofing

Выбор подрядчика кровельных работ может быть очень запутанным процессом.Спецификации могут быть разными, «профессиональные» рекомендации могут быть совершенно разными, а выбор между правильным и неправильным может быть непростым. В Dayus Roofing мы всегда рекомендуем устанавливать кровельную систему, которая соответствует как Строительным нормам Онтарио, так и всем рекомендациям производителей черепицы. Здесь мы разбираем различия между ними и помогаем вам понять, что требуется, а что рекомендуется.

Основные положения Строительного кодекса Онтарио

1) ГВОЗДИ - Гвозди, используемые для кровли, должны быть коррозионно-стойкими кровельными или черепичными гвоздями, соответствующими CSA B111, «Проволочные гвозди, шипы и скобы».Гвозди должны иметь длину, достаточную для проникновения в кровельную обшивку, или 12 мм.
Надеюсь, кровельный подрядчик никогда не ошибается с гвоздями.

2) ДОЛИНА - Гидроизоляция закрытых ендов должна состоять из листового металла, самоуплотняющихся композитных мембран, состоящих из полиэтилена и битумного материала, или одного слоя рулонной кровли с гладкой поверхностью типа S или рулонной кровли типа M с минеральной поверхностью (минеральная поверхность вниз) шириной не менее 600 мм, а гвозди не должны входить в гидроизоляцию в пределах 75 мм от его края или 124 мм от дна осевой линии впадины.
Перевод: В долинах закрытого типа, где черепица перекрывается и металл не используется, перед укладкой черепицы на настил должен быть нанесен экран от льда и воды или барьерная мембрана.

3) СТЕНЫ - Пересечение черепичных крыш и каменных стен (и стен, облицованных не каменной кладкой) или дымоходов должно быть защищено гидроизоляцией.
Часто подрядчики рекомендуют повторно использовать существующие обшивки или вообще отказываться от них. Это критический элемент кровельной системы и проблемная зона, если он установлен неправильно.

4) СЕДЛО ДЛЯ ДЫМОХОДА - Седла для дымохода должны устанавливаться там, где верхняя сторона дымохода на наклонной крыше имеет ширину более 750 мм (29,5 дюйма). Седло дымохода не нужно устанавливать, если место пересечения дымохода и крыши защищено листовым металлом, поднимающимся вверх по дымоходу на высоту, равную не менее одной шестой ширины дымохода, но не менее 150 мм (5.9 дюйм) и вверх по скату крыши до точки, равной высоте оклада на дымоходе, но не менее 1.5-кратная экспозиция черепицы.
Перевод: если у вас есть дымоход шириной более 2 футов 5 дюймов, где скат крыши направляет воду в обратную сторону, рекомендуется установить седло, чтобы направлять воду вокруг дымохода. Однако вы можете использовать оклад высотой 12 дюймов и подниматься по склону на 12 дюймов для дымохода шириной 6 футов. Это еще одна область, которую подрядчики часто упускают из виду и которая может привести к проблемам, если ее не решить.

5) ЗАЩИТА КЛИНОВ - Защита карниза должна быть предусмотрена на гонтовых, трясковых или черепичных крышах, простираясь от края крыши минимум на 900 мм (36 дюймов) вверх по скату крыши до линии не менее 300 мм ( 12 дюймов) внутри внутренней стороны внешней стены.Защита карнизов не требуется над неотапливаемыми гаражами, навесами для автомобилей и подъездами, где свес крыши превышает 900 мм (36 дюймов), измеренный по скату крыши от края крыши до внутренней стороны внешней стены, на крышах с уклоном 1 в 1,5 (8/12) или выше. Защита карниза должна быть проложена под стартовой полосой и должна состоять из пропитанного асфальтом войлока № 15, уложенного в два слоя с нахлестом 480 мм и скрепленных между собой цементным клеем или самоуплотняющимися композитными мембранами, состоящими из модифицированного битумного материала с покрытием.

ЭТО САМЫЕ ЗАБЫВАЕМЫЕ ДЕТАЛИ В ПРЕДЛОЖЕНИЯХ НА КРОВЛЯ! Даже некоторые из наиболее «уважаемых» подрядчиков в Виндзоре Эссекс скажут своим клиентам, что это не требуется для экономии затрат и сохранения привлекательной цены. Многие подрядчики порекомендуют стандартную фетровую бумагу № 15 для 3 футов и голый настил до пика. Это БОЛЬШОЙ КРАСНЫЙ ФЛАГ.

6) ПОДЛОЖИТЕЛЬНАЯ ПЛИТКА - Если под черепицей используется подложка, она должна быть (а) пропитанной асфальтом обшивочной бумагой весом не менее 0.195 кг / м2, или № 15 простой или перфорированный асфальтонасыщенный войлок. Подложка под деревянную черепицу должна быть дышащей.
Подложка не является обязательным требованием для асфальтовой кровли, но настоятельно рекомендуется всеми производителями черепицы и Dayus Roofing.

7) СТАРТЕРНАЯ ПОЛОСА - Начальная полоса должна быть установлена ​​вдоль нижнего края крыши так, чтобы она выступала примерно на 12 мм (1/2 дюйма) за карниз и наклон крыши. Стартовые ленты должны быть либо предварительно изготовленными стартовыми лентами, либо, по крайней мере, битумной черепицей того же веса и качества, что и те, которые используются в качестве кровельного покрытия, с выступами, направленными вверх по скату крыши.
Чтобы получить полную копию Строительного кодекса Онтарио 2012 и дополнительную информацию о специальных кровлях, НАЖМИТЕ ЗДЕСЬ и обратитесь к странице 506-513, Раздел 9.26. Для кровли.

Рекомендации производителей

Может показаться, что производители поощряют вас выходить за рамки строительных норм, чтобы продавать больше своей продукции. Однако опыт научил нас, что небольшие вложения в рекомендации, приведенные выше, могут иметь большое влияние на общий успех кровельной системы.Некоторые производители предлагают расширенные гарантии и гарантии на аксессуары при покупке определенного количества их продукции, но это не является обязательным требованием для успешной кровли. (Щелкните здесь, чтобы сравнить варианты гарантии. СВЯЗАННАЯ СТРАНИЦА ГАРАНТИЙ). Ниже приведен список рекомендаций производителя, которые не предусмотрены строительными нормами.

1) СТАРТЕРНЫЕ ПОЛОСЫ - Производители рекомендуют вам использовать предварительно изготовленную стартовую полосу, потому что они лежат более плоско и работают более согласованно с остальной кровельной системой, тогда как строительные нормы и правила позволяют вам использовать «по крайней мере черепицу из кровли». такой же вес и качество, как те, что используются в качестве кровельного покрытия ».С ламинатной черепицей и с черепицей некоторых дизайнерских профилей установщики могут вызвать проблемы, если эти типы черепицы не будут обрезаны должным образом. Стартовая полоска - хороший способ избежать этой проблемы.

2) ПОДСТАВКА НАКОНЕЧНИКОВ - Производители рекомендуют, независимо от уклона крыши, использовать подкладку поверх всего настила крыши перед укладкой черепицы. Некоторые подрядчики будут пытаться дифференцировать свои предложения, продвигая различные типы подложек.Например, синтетические подложки становятся все более популярными. Однако из-за относительного возраста этих продуктов в реальных испытаниях нет доказательств того, что они помогут повысить долговечность или защиту вашей крыши. Производители будут рекомендовать вам использовать продукцию их конкретных брендов, но как минимум рекомендуют войлок № 15.

3) ЗАЩИТА КЛИНОВ - Производители рекомендуют, независимо от уклона крыши, установить минимум 900 мм барьера от протечек или защиты от льда и воды на краю карниза дома перед укладкой черепицы.Они будут рекомендовать вам использовать их фирменные продукты, но это не обязательно. Строительные нормы и правила гласят, что для уклонов больше 8/12 такая защита карниза не требуется. Тем не менее, опыт научил нас, что даже самые крутые кровельные системы могут образовывать наледи и запруды, которые могут загнать воду под вашу черепицу.

4) ПЛЕНКИ НА ПОВЕРХНОСТНЫЕ БАРЬЕРЫ ОТ УТЕЧЕК - Производители рекомендуют использовать пленочные барьеры для защиты от протечек или защиту от льда и воды премиум-класса на участках с низким уклоном вашего дома и в критических областях крыши.Большинство стандартных продуктов для защиты от протечек имеют гранулированное покрытие, которое препятствует полному прилипанию перекрывающихся краев мембраны. Пленочные барьеры протекания имеют гладкую поверхность для более плотного прилегания и превосходной защиты в самых сложных кровельных областях.

5) КАПЕЛЬНАЯ КРАЯ - Хотя это не указано в строительном кодексе, производители рекомендуют устанавливать водосточную кромку на карнизе и фронтонах вашего дома под защитой карниза. Кромка отлива - это поликарбонат из алюминия, который поддерживает выступающий край черепицы и защищает переход от фасада к линии крыши от проникновения воды.Многие подрядчики рекомендуют повторно использовать кромку для отвода капель или вообще не использовать ее, чтобы сэкономить время и средства. Тем не менее, капельный край является важным компонентом успешной кровельной системы, и его установка относительно недорога.

6) ДОЛИНА - Все производители рекомендуют установить защиту от льда и воды или барьер от протечек, простирающийся как минимум на 18 дюймов с каждой стороны от центра всех впадин. Производители будут рекомендовать вам использовать свои барьеры от протечек при установке в закрытой ендове.Это не обязательно, но может помочь расширить гарантийное покрытие. В открытых долинах производители рекомендуют использовать два варианта защиты от льда и воды, чтобы «сэндвич» с куском металла, который вы проложили через долину.

7) ВЕНТИЛЯЦИЯ - Производители будут рекомендовать вам модернизировать вентиляцию до коньковой вентиляции или более дорогих альтернативных систем вентиляции, но это не требуется.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
