Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут использоваться и в качестве варочной поверхности. Помимо русской печки (детальнее: “Как построить русскую печь своими руками – делаем кладку сами”), немалой популярностью пользуется и печь шведка порядовка которой не вызывает сложностей. Главные ее преимущества – небольшие размеры и экономичность.
Отопительно-варочная «шведка» имеет практически ту же самую конструкцию, что и русская печь. Основное отличие заключается в том, что вторую из них устанавливают посреди комнаты, а «шведку» – между соседними помещениями.
Таким образом, на кухне ее используют для приготовления пищи, а в комнате – для обогрева воздуха. В результате комната будет хорошо прогреваться, но сам процесс нагрева кирпичей происходит на кухне. Как выглядит такая печь, можно посмотреть на фото.
Материалы для печи шведка
При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) – вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.
Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла.
Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.
Для порядовки печи потребуются:
- емкость для раствора;
- металлическое сито с ячейками 1-2 миллиметра;
- молоток;
- штыковая лопата;
- мастерок;
- отвес;
- уровень.
Печь шведка: порядовка и схема кладки
Порядовка отопительно варочной печи шведка – это специальная схема кладки каждого ряда кирпичей. Конструкцию строят в точном соответствии со схемой.
Первой и второй ряды должны быть сплошными. Они служат фундаментом печи и выкладываются из красного кирпича строго горизонтально. С помощью угольника проверяются углы кладки.
Порядовка третьего ряда предполагает основания вертикальных каналов, зольной камеры с дверцей и отсека нижнего нагрева.
Для кладки используется красный кирпич, огнеупорными изделиями выкладывается лишь поддувало.
В четвертом ряду продолжается создание вертикальных каналов, зольной камеры и отсека нижнего нагрева. Из шамотного кирпича выкладывается поддувало, из красного – все остальное. Второй и третий вертикальный канал на третьем и четвертом ряду объединены в единое целое. Схожим методом укладывается и печь с лежанкой.
Пятый ряд выкладывают слева направо. Завершается формирование зольной камеры, дверца поддувала перекрывается. Колосниковую решетку устанавливают с учетом того, что при нагревании металл будет расширяться. Между кладкой и решеткой обязательно оставляют зазор величиной в 12-16 миллиметров – его засыпают песком. Все выкладывают красным кирпичом, огнеупорным – только зольник.
На шестом ряду начинают формировать основание топливной камеры, формируют дверку для нее. Устанавливают духовку. Топку и духовку разделяют стенкой из шамотного кирпича, что касается остальной кладки, то ее выполняют красным кирпичом.
Из П-образного канала создается три вертикальных.
На седьмом ряду обустраивают топку из шамотного кирпича.
На восьмом шагу создается печь шведка своими руками: порядовка выглядит следующим образом. Закрывается вертикальный канал, но продолжается формирование топливной камеры.
Девятый ряд находится в верхней части дверцы топочной камеры. Кирпичи данного ряда стесывают под углом с нижней и верхней стороны для перехода газа из топки в дымоход.
Кладка десятого ряда более сложная. Кирпичи стесываются под тем же углом, что и в предыдущем ряду. Стенку между топливной камерой и духовым шкафом не выкладывают. Ряд обязательно выравнивают по уровню, на него помещают варочную поверхность, делая для нее вырез с запасом в 12-16 миллиметров (из-за температурного расширения). Вровень с внешней стенкой печи закладывают металлический уголок размером минимум 45х45 миллиметров.
На одиннадцатом ряду формируется начало варочной камеры, при этом по всей длине закладывается кирпичом отверстие, образовавшееся с правой стороны.
Ряд выкладывают красным кирпичом. Если установить съемную дверцу, то варочную камеру можно будет использовать и в качестве духовки (подробнее: “Отопительно варочная печь своими руками – ничего сложного”).
Двенадцатый ряд кладут из красного кирпича. В данном ряду два левых канала соединяют в один.
На тринадцатом ряду порядовку выполняют точно так же, как и на двенадцатом, кроме канала, который снова делится на две части.
Четырнадцатый и пятнадцатый ряды выкладывается точно тем же образом, что и предыдущий.
На шестнадцатом ряду перекрывают варочную камеру, устанавливая четыре металлических уголка размером 45х45 миллиметров подходящей длины. Схема кладки такая же, как и в предыдущем ряду. Читайте также: “Как построить печь шведку с плитой – теория и практика”.

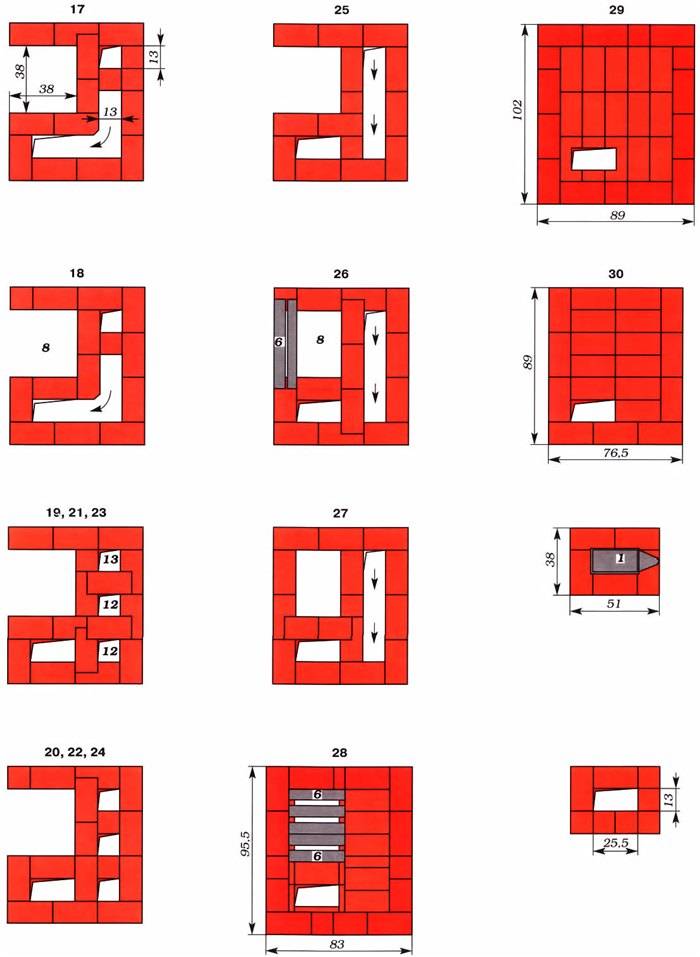

На семнадцатом ряду варочная камера полностью перекрывается, а для отвода пара оставляют отверстие размером, равным половине кирпича.
На восемнадцатом ряду закладывают страховочный металлический уголок с целью укрепления низа сушильных камер размером не менее 45х45 миллиметров.
На девятнадцатом ряду начинают кладку вытяжной вентиляции из варочной камеры и формируют две сушильные камеры. Следующие два ряда выкладываются одинаково.
Двадцать второй ряд формируется так же, как и предыдущие, но меньшую сушилку перекрывают металлической пластиной.
На двадцать третьем ряду создают сушильные камеры, подготавливая место для задвижки на вытяжном канале варочной камеры.
В двадцать четвертом ряду объединяют первый и второй вертикальный канал.
На двадцать пятом ряду вытяжку варочной камеры объединяют с третьим каналом.
В двадцать шестом ряду сушильные камеры перекрывают металлическим уголком, а по нему выкладывают перекрытие. Сверху помещают металлическую арматурную сетку. На данном этапе самые сложные работы завершаются. Чтобы получилась печка шведка, порядовка выполняется данным образом. Читайте также: “Как класть печь из кирпича – схема”.
На двадцать седьмом ряду верх печи перекрывают, оставляя открытым лишь третий вертикально направленный канал.
Периметр кладки при этом увеличивают на 3-4 сантиметра. На следующем ряду формируют бортик, а периметр кладки увеличивают еще на 3-4 сантиметра. На двадцать девятом ряду кладку возвращают к прежним размерам.
На тридцатом ряду формируют трубу, а в печи создают отверстие для задвижки. В дальнейшем остается только выложить трубу нужной высоты. Кладку выполняют вертикально по отвесу.
Печь шведка удобна в эксплуатации и экономична. С ее помощью можно эффективно прогревать дом, а в дополнение к этому еще и готовить пищу. Если собрана такая печь шведка порядовка которой указана выше, то она будет долговечной и функциональной. Конструкция ее довольно проста, поэтому с работой можно справиться, даже не обладая специальными знаниями и умениями.
Преимуществ самостоятельного создания печи много: это не только экономия, но и возможность придумать оригинальный дизайн конструкции. Кроме того, вещь, сделанная своими руками, будет служить предметом гордости мастера, и вызывать восторг у гостей.
Пример порядовки печи шведка на видео:
Печь шведка своими руками – два интересных варианта с порядовками
Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами. Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.
Печь шведка своими рукамиСуществует несколько моделей печи типа «Шведка»:
— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;
— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.
Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.
При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь. Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.
«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.
Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.
Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.
- Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.
При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.
Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.
- Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.
- Далее, размечается грунт и роется котлован нужной глубины.
- Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
- Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
- Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.
Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.
- Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.
Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.
- Затем заливается грубый раствор бетона, который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
- Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.
- Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
- После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.
- Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.
- После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.
По завершению этого этапа подготовки фундамента, можно приступать непосредственно к кладке печи.
«Шведка» с каминомЭта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.
Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.
«Шведка» со стороны каминаВнутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.
Проекции в разрезе дадут более полное представление об устройстве печкиМатериалыДля постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.
Итак, для данной модели «Шведки» нужно приобрести:
- Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
- Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.
- Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
- Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
- Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
- Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
- Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
- Колосник, размером 200×300 мм — 1 шт.
- Топочная дверца 210×250 мм -1 шт.
- Дверцы для очистных камер 140×140 мм — 8 шт.
- Дверца для поддувала 140×140 мм -1 шт.
- Духовой шкаф 450×360×300 мм -1 шт.
- Задвижки для дымоходных каналов 130×250 мм — 3 шт.
- Варочная плита 410×710 мм -1 шт.
- Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
- Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.
Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.
Цены на клинкерный кирпич
Огнеупорный кирпич
Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.
Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый …… и второйИмея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.
Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.
Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».
Порядовка с 1 по 6 ряды кладкиПрежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.
По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.
1 ряд — сплошной. Должен получиться идеально ровнымПервый ряд, как и во всех моделях печи, выкладывается сплошным.
Второй ряд — установка каминной решеткиВторой ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом.
Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.
В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.
Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.
Так обычно устанавливаются все чугунные дверцыС задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.
4 рядЧетвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».
5 ряд — готовятся места под колосник и топочную камеруНа пятом ряду сверху поддувальной камеры оформляется место для установки колосника, а в остальном — он полностью повторяет предыдущие ряды.
Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.
Далее, на пятом же ряду устанавливается духовой шкаф, который предварительно обматывается асбестовой веревкой.
«Примерка» духового шкафаЗатем, устанавливается решетка — ее необходимо закрепить на раствор.
На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.
6 ряд — установка дверцы топочной камерыНа шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.
Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.
На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.
Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.
На восьмом ряду работа идет, согласно схеме.
8 ряд — духовка полностью установлена на свое местоДевятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.
9 рядНа десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.
Кладка 10 ряда с установкой варочной панелиДалее на подготовленные места устанавливается варочная панель и дверца для прочистки канала.
На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.
12 ряд — особое внимание скошенной части кирпичейНа этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.
Порядовка с 13 по 24 ряды13 ряд13 ряд выкладывается точно по схеме-порядовке.
14 ряд — начало формирования каминной полкиНа четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.
15 ряд — расширение каминной полкиНа этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.
16 ряд — полосы и уголок для кладки перекрытия нишиНа шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.
17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.
19 ряд — система внутренних каналов и прочистные дверцыНа 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.
20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.
21 ряд — еще одна ревизионная дверцаНа 21 ряду устанавливается еще одна дверца — на прочистной канал.
Кладка 22 рядаНа 22 ряду также производится установка дверцы — на еще один прочистной канал.
23 ряд23 ряд выкладывается строго по схеме.
24 ряд — установка задвижкиНа 24 ряду на дымоотводный канал камина устанавливается задвижка
Порядовка с 25 ряда и выше25 ряд — еще одна задвижкаНа 25 ряду устанавливается вторая задвижка дымохода.
На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.
27 и 28 ряды27 ÷ 28 ряды монтируются по схеме, и практически идентичны между собой.
29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.
31 ряд — устанавливается последняя, общая задвижкаНа тридцатом первом ряду на дымоход устанавливается общая задвижка.
Начиная от 32 ряда и выше идет кладка дымоходной трубыС 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.
Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:
Видео: Печь-шведка с каминной частью
«Шведка» с лежанкойЭта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.
Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.
Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.
Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.
Узнайте, как построить печь голландку своими руками, а также рассмотрите порядовку и инструкцию, из нашей новой статьи.
Материалы
Для того чтобы возвести такую печь, придется приобрести следующие материалы:
| Наименование материалов и элементов | Количество в шт. | Размеры элементов в мм |
|---|---|---|
| Красный кирпич М-200 | 900-920 | |
| Шамотный кирпич Ш-8 | 200-215 | |
| Дверца для топки | 1 | 210×250 |
| Дверцы для очистных каналов | 3 | 70×130 |
| Дверца для поддувала | 1 | 140×250 |
| Задвижки для дымохода | 2 | 130×260 |
| Колосник | 1 | 250×400 |
| Варочная панель | 1 | 310×610 |
| Стальная полоса | 5м | 50×5 |
| Стальной уголок | 80 см | 60×60×5 |
| Глина, песок | ||
| Мертель шамотный (мелкоизмельчённая неупорная смесь, отлично подходящая для подготовки кладочного раствора) | 160 кг | |
| Духовой шкаф | 1 | 450×360×300 |
Выкладывается печь с лежанкой также по схеме-порядовке на подготовленный описанным выше способом фундамент.
В соответствии с имеющейся схемой-порядовкой, работу проводят следующим образом:
- Первые два ряда выкладываются сплошными массивами — ими задают направление всей будущей кладки строения.
- С третьего ряда начинается формирование внутренних газоотводных каналов и поддувальной камеры, а также на нее устанавливается дверца. Правила установки дверцы – точно такие же, как рассказывалось в описании предыдущей модели печи.
- На четвертом ряду дверцы устанавливают на камеры очистки, и подготавливается место для колосниковой решетки.
- На пятом ряду идет установка дверцы топки и укладка колосника.
- На шестом ряду монтируется духовой шкаф. Между ним и топкой кирпич устанавливается на ребро.
- Седьмой ряд является последним для кладки лежанки — далее идет кладка непосредственно варочной части печи.
- Восьмой, девятый и десятый ряд монтируются согласно схеме — поднимаются стенки топки и камеры вокруг духовки.
- На одиннадцатом ряду на подготовленное место укладывается варочная панель, под края которой настилаются полоски асбеста. Передний край этого ряда укрепляется стальным уголком.
- С 12 по 16 ряд поднимаются стенки ниши, окружающей варочную плиту.
- На 17 ряду ниша перекрывается металлическими полосами и укрепляется уголком, а также устанавливается первая дымоходная задвижка. Ее раму вначале монтируют на раствор, а затем в нее устанавливают подвижную часть.
Передний край этого ряда укрепляется стальным уголком.- С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
- На 27 ряду устанавливается вторая задвижка дымохода.
- Далее идет кладка дымовой трубы.
Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.
Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами.
Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.
Видео: пример строительства печки-«шведки» с лежанкой
Немного стоит сказать и о кладке дымоходной трубы. При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие.
Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.
После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.
Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.
На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.
Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.
Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.
После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней.
Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.
Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже — после одного сезона полноценной эксплуатации.
Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор. Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.
Bushcraft Survival Stoves|SIEGE® Универсальная титановая печь быстрого кипячения американского производства, плоская упаковка
Отличные характеристики полных комплектов SIEGE Gen 4 Flat-Pack Бесплатная доставка приоритетной почтой для всех заказов в США на сумму более 99 долларов.
Доставка ниже стоимости международных заказов. Прокрутите вниз, чтобы увидеть видео обзоры Siege Stove Магазин печей
Новости плиты: цены на титана удвоились в августе. У нас все еще есть печи из нашего оптового заказа на титан в 2021 году, что позволило нам удерживать цены на низком уровне. США импортирует 88% своего титана. Украина и Россия входят в пятерку крупнейших экспортеров титана в мире. Добавьте к этому тот факт, что военные повсеместно быстро увеличивают бюджеты и производство самолетов. Только Боинг может израсходовать весь производимый в Америке титан. Затраты на производство нержавеющей стали и лазеров также растут.
Получите свою плоскую печь SIEGE Gen 4 Flat-Pack производства США из 100% титана или нержавеющей стали аэрокосмического класса по низким ценам, пока еще можете!
Оцените непревзойденную универсальность и долговечность Осадной плиты
Сделанная в США SIEGE STOVE, созданная для того, чтобы передаваться из поколения в поколение, с более толстым титаном, чем обычно используемый, прослужит намного дольше большинства других компактных портативных печей, на нее всегда можно положиться и ее можно передавать из поколения в поколение.
Они быстро собираются без использования петель, которые значительно увеличивают вес и повышают уязвимость при поломке. Петли склонны к деформации и запиранию, что делает навесную печь бесполезной. Навесные печи также испытывают проблемы с расширением, что может привести к короблению печи. Создатели пытаются смягчить это, делая пол очень слабым (тонким, с множеством щелей, чтобы уменьшить расширение наружу в стены), с предупреждениями даже не тушить огонь!Большие скидки на 100% титан аэрокосмического класса, произведенный в США,
высокопроизводительный, сверхпрочный и надежный, компактный, портативный Gen 4 SIEGE ® ПЛИТА Магазин печей
Простота — высшая степень изысканности
– Леонардо да Винчи Вершина портативных кухонных систем, достигнутая без излишней сложности, в сверхкомпактной, легкой, сверхуниверсальной конструкции, которая никогда не сломается, и без использования тяжелых проволочных петель или ножек, которые могут легко деформироваться, без боковых отверстий для подачи, которые ограничивают возможность создания слоя углей для гриля, и без зависимости от неприятного и дорогого синтетического топлива.
— спроектированы для экстремальных ситуаций и сделаны с гордостью в США.
Эксперт по выживанию Бен Питтсли показывает осадную печь в действии во влажных условиях. Избегая ненужных дополнительных функций, таких как проволочные петли и ножки, которые могут деформировать и заблокировать печь, пользователи Siege Stove знают, что они всегда могут рассчитывать на то, что их печи никогда не сломаются, независимо от условий.
Siege Flat-Pack Stove пользователи часто получают дополнительные наборы поперечных элементов для хранения в своем снаряжении или транспортном средстве, а также для того, чтобы они могли легко разжечь второй огонь параллельно из любой пустой банки (после опорожнения содержимого банки). в кастрюлю, например).
Посмотрите превосходный обзор канадского специалиста по бушкрафту Марка Янга и узнайте о некоторых менее известных особенностях и возможностях сверхуниверсальной осадной печи.
В видео выше соучредитель Siege Stove Кен Янг, изобретатель первых в мире спортивных сандалий Alp Sandals (теперь принадлежащих Teva), демонстрирует ранние версии печей и аксессуаров. (с тех пор мы добавили еще много функций и улучшений!)
com/embed/8PAon5uVz5A” frameborder=”0″ allowfullscreen=”allowfullscreen” allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture”/> В отличие от других печей, Siege Stove можно масштабировать от одиночной печи до большой групповой печи без каких-либо дополнительных затрат — просто переключитесь на банку большего размера. Это как иметь несколько печей в одной.
Встроенный дырокол и универсальный крой позволяют легко и быстро превратить почти любую обычную банку в мощную печь — необходимый инструмент для выживания!
Не соглашайтесь на компромиссы с неустойчивой, слабой печью, небольшим топливным баком, привередливой в использовании, требующей постоянной подпитки, не способной жарить на углях (вырабатывает только пламя, например, боковые загрузчики, ракетные печи и большинство дровяных печей).
-газовые плиты), или тот, в котором используются компоненты или материалы, которые могут сломаться, расплавиться или чрезмерно деформироваться, включая ножки и петли, сделанные из проволоки, и компоненты, сделанные из алюминия или слишком тонкого титана, а также батареи, вентиляторы и электронику. Принимайте только самое лучшее с Siege ® Stove: исключительная универсальность, долговечность, простота, стабильность, эффективность, портативность, емкость, масштабируемость, доступность и производительность.
Siege ® Печи можно сконфигурировать на любой бюджет. Недорогие запатентованные универсальные поперечные элементы являются важным дополнением к любому рюкзаку, лагерному снаряжению, спасательной сумке, транспортному средству или домашнему аварийному комплекту для выживания. С помощью набора можно быстро создать эффективные дровяные, многотопливные и даже дровяные газовые печи из почти любой обычный может и быть готовым ко всему.
Для тех, кто хочет самое лучшее в компактной складной форме, Siege Gen 4 Flat-Pack Stove предназначен для работы с теми же поперечными элементами и включает в себя возможности, которых нет ни в одной другой печи — также доступную по отличной цене. ценность и продаются напрямую нашим пользователям по всему миру без каких-либо торговых надбавок.
Купите ремни
Прочтите обзор SIEGE Belt от Survivalblog
См. ремни Посмотреть ремни Обязательный предмет не только для мужчин — женщины также ценят стиль и безопасность осадного пояса!
Обеспечьте близких практичным, долговечным и привлекательным подарком, который будет носиться и цениться всю жизнь.
Купить ремни В память о нашем дорогом друге и наставнике Кене Янге, первопроходце в индустрии снаряжения для активного отдыха, мастере и изобретателе множества замечательных продуктов, в том числе первых в мире спортивных сандалий Alp Sandal (приобретенных Teva), Avery – Dennison FlipBack 360 Binder, поперечины Siege Stove и Alp Belts (теперь Siege Belts), и это лишь некоторые из них. Любящий отец, дедушка и друг для многих, Кен будет очень скучать. Его дух сохраняется в широком ассортименте уникальных функциональных и долговечных творений, произведенных в США, которые будут верно служить своим пользователям на протяжении многих поколений. При поддержке наших многочисленных восторженных клиентов мы планируем сохранить наследие Кена, продолжая производить и продвигать его инновационные разработки.
Простота — высшая степень изысканности
– Леонардо да ВинчиПревосходная производительность по непревзойденной цене
По сравнению с девятью другими более дорогими печами в ежегодном руководстве по выживанию Be Ready , Siege Stove превзошла их всех, продемонстрировав лучшее время кипения с большим отрывом («победи их всех руками!» по словам одного читателя). . Благодаря 7-дюймовому разбросу сверху и снизу, устойчивость и поддержка котла Siege Stove не имеет себе равных среди компактных походных печей. Банки исключительно легкие, удивительно долговечные (мы используем одни и те же банки в течение многих лет) и легко заменяемые.Профессиональный уровень и практически не поддается разрушению!
Бесчисленное количество экспертов Bushcraft, инструкторов по выживанию, выживальщиков, родителей разведчиков, туристов и любителей активного отдыха по всему миру приобрели осадные печи для кемпинга, походов и подготовки к чрезвычайным ситуациям. Осадные печи были испытаны в экспедициях и походах по всему миру от Гималаев до Сибири, Юго-Восточной Азии, Африки, Австралии, Новой Зеландии, Гавайев, Аляски и по всей Канаде, Европе и континентальной части США. Изготовленные в США из высококачественной нержавеющей стали или титана, вы никогда не сломаете свою поперечину или складную печь.Создан для любой ситуации!
Едете в одиночку или с компанией? Просто выберите подходящий размер! Зачем платить 70-160 долларов за одиночную печь или 300 долларов за печь для группового лагеря, когда вы можете добавить набор поперечных элементов печи к банке практически любого размера, вплоть до галлоновой банки с краской, за часть цены?
Каякинг или конный поход с очень ограниченным пространством? Наша Складная Печь Осады хранит квартиру и имеет значительный запас топлива. Большинство компактных походных печей подходят только для кипячения кружки воды, но благодаря широкой и значительной тепловой мощности наших складных печей и баночных печей вы можете даже готовить на гриле. Поджаривайте хлеб одновременно парой подвесных тостеров!
Топливо, которое вы используете, зависит от вас — дровяные и многотопливные осадные печи могут работать на дровах, древесном угле, спиртовых печах (например, Trangia® или банках из-под газировки, пивных банках и пенни-печах), твердом топливе (например, таблетках гексамина). ) и даже канистры с гелевым топливом.Использованные банки перерабатываются и получают вторую жизнь, а воздействие на лес уменьшается благодаря высокоэффективному использованию топлива в печи
Используя один кухонный стул в качестве дров, мы смогли приготовить более 30 блюд на осадной плите! Вы даже можете приготовить еду, используя всего лишь небольшое количество картона, разорванного на полоски и подаваемого в печь по одному — полезная техника выживания.
. Благодаря 7-дюймовому разбросу сверху и снизу, устойчивость и поддержка котла Siege Stove не имеет себе равных среди компактных походных печей. Банки исключительно легкие, удивительно долговечные (мы используем одни и те же банки в течение многих лет) и легко заменяемые.
Большинство компактных походных печей подходят только для кипячения кружки воды, но благодаря широкой и значительной тепловой мощности наших складных печей и баночных печей вы можете даже готовить на гриле. Поджаривайте хлеб одновременно парой подвесных тостеров! Сколько стоит установка дровяной печи 2023? – Forbes Home
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения лучших установщиков дровяных, пеллетных и газовых плит
Бесплатная смета без обязательств
Найти установщика
Самый холодный зимний день не сравнится с энергоэффективной, умело установленной дровяной печью. Дровяные печи создают атмосферу и обеспечивают независимость вашего дома от энергосистемы, позволяя вам сжигать древесину, которую вы получаете на месте. Или дровяные печи можно использовать в качестве дополнения к другим источникам отопления.
Стоимость установленной дровяной печи начинается от 1500 долларов и может достигать 5000 долларов . Средняя дровяная печь будет стоить от $3000 до $3500 в установленном виде.
| Average Cost | $3,250 |
| Highest Cost | $5,000 |
| Lowest Cost | $1,500 |
There are a number факторов, которые следует учитывать при выборе лучшей дровяной печи для вашей семьи. Чтобы облегчить вам выбор, мы сравнили современные топовые модели дровяных печей и выбрали пять наших фаворитов. Мы перечислили их здесь вместе с причинами, по которым они нам нравятся больше всего. Мы также включили самые важные вещи, которые следует учитывать при совершении покупки.
Что такое дровяная печь
Дровяная печь — это металлический нагревательный элемент, работающий на дровах. Дровяная печь устанавливается независимо от других систем отопления, но может использоваться совместно с ними.
Подобно традиционному дровяному камину, дровяная печь имеет огнеупорную топку с вертикальным вентиляционным отверстием, очень похожим на дымоход, который безопасно отводит твердые частицы и частично сгоревшие газы наружу.
Установка дровяной печи
Установка дровяной печи включает в себя ряд различных домашних работ: кровельные работы, ремонт гипсокартона, укладка полов, вентиляция, вентиляция и, конечно же, установка самой дровяной печи. В результате лучше нанять подрядчика с проверенным опытом установки дровяных печей.
Пол под дровяной печью должен быть предварительно подготовлен к весу устройства. Для этого может потребоваться усиление балок, восстановление чернового пола или заливка небольшой бетонной плиты.
Из-за огромного количества тепла, производимого дровяной печью, под печью следует устроить огнеупорный очаг. К стене за печью также необходимо прикрепить тепловой экран, если печь стоит у стены.
Свежий воздух может поступать через воздухозаборник, прорезанный в наружной стене, с металлическим вентиляционным отверстием, идущим горизонтально к дровяной печи. Выхлоп дровяной печи должен выводиться через вертикальную металлическую дымовую трубу, которая проходит над крышей дома.
Стоимость дровяной печи по типу
Базовая дровяная печь
Простые дровяные печи без вентилятора, воздухозаборника или каталитического нейтрализатора стоят от до 1000 долларов США . Эти печи часто имеют металлические дверцы и старинный стиль, напоминающий старинные дровяные печи.
Дровяная печь без каталитического нейтрализатора
Дровяная печь с вентилятором, но без каталитического нейтрализатора от 1000 долларов США . Со стеклянными дверцами и четкими линиями эти печи обычно имеют более современный стиль, чем базовые модели.
Дровяная печь с каталитическим нейтрализатором
Дровяные печи с каталитическим нейтрализатором, которые сжигают чище и эффективнее других типов, стоят от 1500 до 2500 долларов .
Стоимость установки дровяной печи в зависимости от материалов
Второй по стоимости дровяной печи, самым дорогим материалом является двустенная дымоходная труба. Вентиляция дровяной печи требует использования этого материала, который обычно стоит около долларов США за погонных футов.
Стоимость установки вентиляции для дровяной печи
Труба дымохода с двойными стенками и установка, которая включает вырезание отверстия в крыше и герметизацию крышки дымохода к черепице, могут стоить в среднем около 1800 долларов США или более .
Установка некоторых базовых дровяных печей может стоить от до 1000 долларов США .
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения лучших установщиков дровяных, пеллетных и газовых плит
Бесплатная смета без обязательств
Найти установщика
Затраты на оплату труда дровяных печей
Техники по установке дровяных печей являются специализированными профессионалами и обычно берут от 2000 до 3000 долларов США за проект.
Советы по безопасности дровяной печи
- Топите только сухими, хорошо выдержанными дровами.
