Содержание

• Типы и особенности кладки печных щитков
• Строительство кухонной печи со щитком своими руками
• Бюджетная отопительно-варочная печь
• Простая печь со щитком в торце
• Пристройка щитка к металлической печи
• Видео: отопительно-варочная печь своими руками

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Типы и особенности кладки печных щитков

Конструкции щитков отличаются друг от друга по типу дымооборотных каналов и бывают канальными и колпаковыми. Канальная дымооборотная система похожа на лабиринт с одинаковым сечением по всей длине. В колпаковом стояке отдельные плоскости соединяют каналами, при этом входные и выходные отверстия делают узкими, чтобы замедлить движение газов.

В модификациях с летним режимом в теплое время года дымовые газы направляют сразу в трубу, а в зимний период – в дымооборотные каналы, разогревающие стенки. Направление газовых потоков контролируют задвижками. Для очистки от сажи в нижней части постройки обязательно делают прочистные отверстия.

Как правило, отопительные щитки кладут в полкирпича, чтобы получить толстые стенки, аккумулирующие тепло.  Принцип кладки пристройки ничем не отличается от строительства печи. Для работы используют керамический полнотелый кирпич и жаростойкую кладочную смесь или глину, смешанную с песком.

Первый ряд всегда делают сплошным из целого кирпича. Фундамент заливают общий с печью или раздельный, но профессионалы рекомендуют выбирать первый вариант. Стояк и массив печи могут представлять собой единую конструкцию или не иметь перевязки, что позволяет демонтировать и перестраивать одну из построек, не трогая вторую.

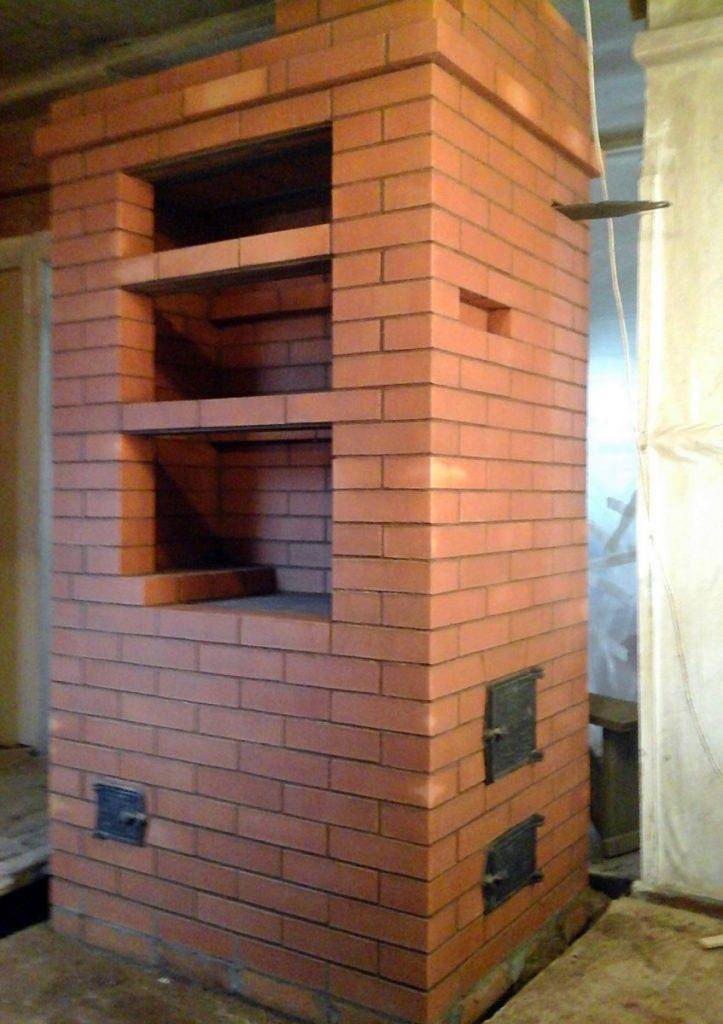

Так выглядит варочная печь с отопительным щитком

Есть схемы отопительно-варочных печей со щитком, в которых предусмотрена дополнительная топка, предназначенная для отопления пристройки без нагрева печи – такой вариант удобен для быстрого прогрева помещения в сырую, но не очень холодную погоду. Для отопления двух или трех смежных комнат разработаны более сложные угловые щитки, являющиеся частью перегородок. Иногда угловые модели устанавливают в одном большом помещении, чтобы повысить эффективность отопления.

Строительство кухонной печи со щитком своими руками

Используя порядовки, составленные профессиональными печниками, можно заняться строительством дачного очага своими силами. Новичкам рекомендуем предварительно изучить все тонкости печной кладки и приготовления раствора.

Бюджетная отопительно-варочная печь

Внешний вид дачной печи с плитой и щитком

Эта простая модель работает в зимнем и летнем режимах. В летнее время года каналы щитка перекрывают задвижкой, расположенной в 7 ряду, и пускают горячие газы сразу в трубу. Для строительства нужны такие материалы и печные приборы:

• 290 штук красного керамического кирпича,
• колосники 24*25 см,
• топочная дверка 25*18 см,
• поддувальная дверка 13*13 см,
• кухонная чугунная плита с конфорками 72*29 см,
• три задвижки 13*13 см.

Схема кладки первых девяти рядовКладка с 10 по 21 рядВерхние ряды кладки

Простая печь со щитком в торце

Щиток располагают не только сбоку, но и в торце конструкции. Такой вариант считается наиболее простым и идеально подходит для летней кухни или небольшого дачного домика. В модели, представленной на первой схеме, нет поддувала, она работает по принципу «голландки» – воздух в топочную камеру поступает только через щели в дверке. При необходимости высоту стояка несложно увеличить или уменьшить, добавив или сократив несколько рядов. Сквозные отверстия под печью – шанцы, повышают теплоэффективность и увеличивают пожаробезопасность.

Печь с торцевым щитком: 1 – щиток, 2 – щанцы, 3 – плитаРазрез дачного очага и принцип движения газовПорядовая схема отопительно-варочной печиЗаключительные ряды

На основе этой простейшей модели разработана усовершенствованная конструкция с колосниковой решеткой и поддувалом. В этой схеме первый сплошной ряд укладывают непосредственно на фундамент.

Усовершенствованная модель с поддуваломПорядовка с поддувалом и решеткойПродолжение схемы

Для строительства одной из этих модификаций нужно приобрести:

• 220 штук красного кирпича,
• топочную дверку 21*25 см (для модели без поддувала с отверстиями),
• плиту 41*71 см,
• задвижки 13*13 см,
• колосниковую решетку и поддувальную дверку (только для второго варианта).

На основе этой же схемы также разработана кухонная помощница с водогрейным баком и духовкой.

Кухонная плита с водогрейным бачкомМодификация с духовкой вместо бака

Пристройка щитка к металлической печи

Современные отопительно-варочные печи из чугуна и стали тоже можно сделать более эффективными, пристроив к ним кирпичный щиток. Такой нехитрый ход позволит дополнить конвекционную печь греющей стенкой и сократить расход топлива. Строительство в этом случае сводится к кладке стояка с дымооборотами, к которому подключают печную трубу металлического теплогенератора. Если в доме две комнаты, то отопительный щиток устанавливают в простенке между ними.

Чугунная дровяная плита с кирпичным щитком

Более сложные схемы отопительно-варочных печей со щитком включают лежанку, сушильную камеру, дополнительную топку и другие детали, делающие домашний очаг функциональным и удобным. Однако каждый дополнительной модуль увеличивает массу постройки и расход топлива. Любой выбранный проект советуем согласовать со специалистом, чтобы доработать его под нужды конкретного дома.

Видео: отопительно-варочная печь своими руками

Отопительно-варочная печь со щитком особенности конструкции и готовые порядовки

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.

• Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
• Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
• На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
• В 10, 18 и 24-м рядах не забывают поставить задвижку справа.
• На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
• На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
• На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
• Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
• Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

• 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
• На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
• На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
• 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
• На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
• Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

• канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
• колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

• кирпич красный керамический полнотелый – 309 шт.;
• задвижка 130 х 130 мм – 3 шт.;
• дверца для прочистки 130 х 140 мм – 3 шт.;
• решетка вытяжная с клапаном 150 х 200 мм;
• глина – 6 ведер;
• песок – 4 ведра;
• рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты

Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м2 , объемом 77 м3, с 1 окном и дверью

Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5)

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

Для определения самих габаритов печи соблюдают несколько пропорций:

• исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
• глубина топочного отсека определяется в пропорции 1 к 2.

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Строительство печи своими руками

Независимо от выбора типа конструкции печи, она должна отвечать требованиям пожарной безопасности

В связи с чем, большое внимание уделяется подготовительному этапу:

• Разработка подробных чертежей.
• Выбор места для установки печи.
• Выбор материалов для строительства.
• Подготовка инструмента.
• Составление сметы предстоящих расходов.

Самый важный этап – это подготовка чертежей, так как именно от грамотно составленной схемы будет зависеть конечный успех. Сегодня можно приобрести уже готовый проект, а также просмотреть в интернете специальные видеокурсы, чтобы сделать все своими руками и тем самым сэкономить средства.

При выборе места установки очень большую роль играет площадь помещения и тип печи. В этом деле много тонкостей, поэтому опытные специалисты рекомендуют начинающим строителям печей создать уменьшенную копию конструкции, чтобы понять все нюансы кладки и исключить ошибки.

Выбор инструмента

При кладке печи потребуются не только строительные, но еще и измерительные, а также вспомогательные инструменты:

Материалы для кладки печи

• Совковая лопата.
• Расшивка для уплотнения раствора в швах кладки и придания им презентабельного вида. Это в том случае, если печь в дальнейшем не будет отделываться другими облицовочными материалами или штукатуриться.
• Болгарка.
• Металлическое сито с ячейками не более 2 мм.
• Кельма.
• Перфоратор с насадкой «миксер».
• Молоток-кирка.
• Рулетка.
• Отвес.
• Печная линейка.
• Строительный уровень.
• Ведра, швабры с тряпками и т.д.

Подготовка материала

Все печки – это кирпичные конструкции, поэтому в первую очередь следует подобрать качественный материал. Сегодня на рынке имеется 4 вида кирпича:

• Ручной формовки.
• Огнеупорный
• Силикатный.
• Керамический.

Кирпич и раствор

Облицовка выполняется керамическим кирпичом, желательно марки М-500, который выдерживает многократные циклы нагревания и охлаждения. Для кладки топочной камеры требуется только огнеупорный кирпич.

Кроме того, понадобится:

• Песок – обязательно без примесей, поэтому его придется просеять.
• Глина – от ее разновидности зависят пропорции. Рекомендуется использовать материал нормальной жирности.

Идеальный вариант – это когда фундамент был сформирован в процессе строительства дома. Самая популярная техника его возведения – это вырыть котлован и залить его бетоном согласно размерам будущей печки, после чего выложить основание из кирпича. Фундамент должен быть шире габаритов печи на 15 см с каждой стороны. Обязательное условие – гидроизоляция при помощи двух слоев рубероида, уложенных на бетонное основание.

Процесс кладки

Приготовив раствор, можно начинать создавать печку своими руками, пользуясь при этом кельмой, но кому-то, возможно, удобнее работать шпателем или мастерком. Особенность процесса заключается в том, чтобы сделать швы между кирпичами меньшей толщины. Это сделает конструкцию прочнее и долговечнее, а также более теплоемкой.

Первый слой вашей будущей печки должен выкладываться с соблюдением всех рекомендаций и правил. Сначала выполняется кладка наружного слоя из кирпичей, а затем середина. Швы нужно тщательно заполнить раствором, чтобы не образовалось пустот.

Первые ряды строятся только из цельного кирпича, с обязательной перевязкой швов, ну а затем материал придется разрезать. Колотый кирпич рубленой стороной направляют вовнутрь кладки, особенно при создании дымовых каналов, чтобы не вызвать засорения дымохода.

Для наружной части трубы, в крайнем случае, можно использовать и силикатный кирпич, свойства которого позволяют выдерживать резкие температурные перепады и осадки. Но сам дымоход выполняется только из красного обожженного кирпича. Отверстие топки перекрывают специальной «замковой» выкладкой, используя металлический уголок.

Через 2-3 недели можно осуществить первую топку, созданной своими руками печки.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

• Приобретение металлической печи, которая одновременно является камином.
• Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.


Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Недостатки металлических варочных печей и как их исправить

1. У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
3. Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
4. Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.
1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

1. Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
2. С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.
1. Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
2. Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

• отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
• печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
• шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Кирпичные конструкции

Итак, мы переходим к достаточно сложной теме – отопительно варочные печи из кирпича. В чем сложность данной конструкции? Во-первых, отметим, что если вы никогда печными работами не занимались, то придется разобраться в данной теме досконально, добравшись до мелочей. Как и любая сложная работа, она требует определенных знаний. И если схему сооружения и ее внутреннюю конструкцию можно сегодня узнать быстро, то с нюансами возведения придется повозиться.

Во-вторых, надо правильно подобрать необходимые материалы. К примеру, для сооружения любой кирпичной печки потребуется красный огнеупорный кирпич, а вот топочную камеру обычно выкладывают из шамотного кирпича. В отопительно варочных приборах можно устанавливать готовую топку, изготовленную из чугуна. Это не только сокращает время проведения строительства печи, но и уменьшает ее стоимость. Шамотные кирпичи – материал дорогой.

Три в одном

Конструктивные особенности

Какие элементы являются основными в данном типе печей?

Топочная камера. В принципе, это обычная камера, конфигурация которой может изменяться в зависимости от используемого топлива. А так как мы говорим в этой статье о дровяных варочных печах, то выкладывать камеру надо будет с высоким потолком. Для дров необходим объем.
Варочная чугунная плита для печи

Обращаем ваше внимание – именно чугунная. Сталь не выдержит высоких температур, а в некоторых случаях и соприкосновение с открытым огнем

Стальной лист просто начнет изменять свои размеры и коробиться. Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты.
Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии.

Самая простая модель

Самое важное в конструкции такого типа отопительных агрегатов – это завязать все конструктивные элементы в одну единую систему, в которой основой является эффективное распределение горячих воздушных масс. То есть, нагретый в топке воздух должен пройти по определенному контуру, чтобы оставить все свое тепло и для варки, и для подогрева, и для отопления

Печка Волкова

Типы кирпичных печей с варочной панелью

Как уже было сказано выше, существует достаточно большой модельный ряд данного типа конструкций, которые друг от друга будут отличаться габаритами, функциональными дополнениями (к примеру, отопительно варочная печь с лежанкой), используемыми материалами, различной конфигурацией основных элементов. Мы просто обозначим в нашей статье некоторые из них.

• Печь Волкова. Одна из часто встречаемых моделей с размерами 110×90х244 см, в конструкцию которой кроме всех основных элементов входит водяной контур. Этот агрегат может быть использован и в летнее время, на нем просто можно готовить пищу.
• Печь Потапова. Здесь присутствуют две модели, отличающиеся между собой размерами. Есть большая печь, и есть малая. Кстати, вот размеры малой печки – 51 х 64 х 182 см.
• Печь Жирнова, Стержнева, Кузнецова и так далее.

Устройство топочной камеры

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
  Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Кухонные квартирные плиты и комбинированные отопительно-варочные печи. Щиток отопительный

Рис. 33. Кухонная квартирная плита: 1 — лрочистная дверка, 2 — топливник, 3 — духовой щкаф, 4 — водогрейная коробка.

Кухонная квартирная плита. Размеры кухонной плиты (рис. 33) в плане 1270 X 760, высота 780 мм, площадь 0,96 м*. масса 900 кг. Плита имеет духовой шкаф 3 размером 350 X 350 X X 450 мм и водогрейную коробку 4 размером 350 х 150 X 450 мм. Для кладки плиты требуется около 230 кирпичей. Плита предназначена для обслуживания 8… 10 человек.

При топке плиты дымовые газы выходят из топливника 2, омывают верх духового шкафа, опускаются вдоль его боковой стенки, пройдя под шкафом, и уходят в дымовую трубу. Высота дымовых каналов над шкафом и под ним составляет 60…80 мм. Для того чтобы духовой шкаф не накалялся слишком сильно, его защищают со стороны топки тугоплавким кирпичом, уложенным на ребро. С той же целью верх духового шкафа обмазывают слоем тощего глиняного раствора толщиной 20…25 мм. Чтобы можно было удалять сажу и золу из-под духового шкафа, со стороны передней стенки плиты устраивают прочистную дверку 1. Боковые поверхности плиты оштукатуривают или облицовывают изразцами.

Рис. 34. Отопительный щиток толстостенный ОЩ-1: 1 — отверстие для орисоединеиия плиты к щитку. 2 — свмовариик. 3 — гидроизоляция, 4, 9 — подъемные каналы, 5 — опускной канал, 6 — вертикальная задвижка, 7 — дымовая труба, 8, 10 — горизонтальные задвижки, 11 — вертикальная решетка. 12 — чистка

Кухонная плита с отопительным щитком. Температура дымовых газов, уходящих из кухонной плиты, 250 “С и выше. Эту теплоту можно использовать для отопления смежных с кухней помещений, пропустив дымовые газы через так называемый отопительный щиток.



Отопительный щиток наиболее распространенного типа показан на рис. 34. Толщина его стенок 1/2 кирпича. Уходящие из плиты дымовые газы поступают в щиток через отверстие 1. При зимней топке они проходят далее по первому подъемному 4 и отпускному 5 вертикальным каналам и попадают в последний подъемный канал 9, переходящий в дымовую трубу 7. Для того чтобы газы двигались по этому пути, можно открыть обе горизонтальные задвижки 8 и 10 и закрыть вертикальную 6. в летнее время, когда щиток не используется и дымовые газы из плиты направляются в трубу кратчайшим путем, открывают верхнюю горизонтальную 8 и вертикальную 6 задвижки. Так как температура дымовых газов, поступающих в щиток после плиты, сравнительно низка, стенки щитка прогреваются несильно.

Рис. 35. Отопительный щиток кирпичный облегченной конструкции ОЩК-1: 1 — место присоединения плиты к щитку, 2 — чистка, 5 — стальной патрубок, 4 — самоварннк, 5 — асбестоцементвая труба, 6 — задвижки

Применяют также отопительный щиток облегченной конструкции толщиной стенок в 1/2 кирпича, выполненный в металлическом каркасе (рис. 35). Принцип движения дымовых газов в этом щитке такой же, как в отопительном щитке, показанном на рис. 34. в конструкции щитка предусмотрена возможность пропуска дымовых газов на прямую (летний ход) или по всем дымовым каналам щитка (зимний ход). Теплоотдача щитка при одной топке плиты в сутки 116…140 Вт на 1 м2 в течение 6…8 ч.

Отопительно-варочная толстостенная печь Ш-1 (конструкция Л. А. Коробанова и Н. И. Самарина). Этой печью можно пользоваться и как отопительным устройством, и как кухонным очагом.

Рис 36. Отрпительно-ларочная толстостенная печь Ш-1 (конструкция Л. А. Коробанова и Н. И. Самарина): 1 — вентиляционная задвижка, 2 — зимняя задвижка, 3 — летняя задвижка. 4 — чистка, 5 — зимний ход, 6 — летний ход, 7 — вентиляционное отверстие, 8 — задвижка на канале для удаления чада из пищевой камеры

Размеры печи (рис. 36) в плане 1020 X 770 мм, высота 2310 мм, теплоотдача 3722 Вт. Наружные стенки выполняют толщиной в 1/2 кирпича. Печь имеет чугунную плиту с двумя конфорками и духовой шкаф. Плита заключена в камеру, снабженную дверками и оборудованную вытяжным каналом.


Топку печи можно вести по зимнему и по летнему режимам. При зимнем режиме топки дымовые газы, выйдя из топливника, омывают все перечисленные выше приборы и приспособления дли варки пищи, при этом прогревается весь массив печи. При летнем режиме топки газы направляются в трубу кратчайшим путем и прогревают лишь часть массива печи. В приложении V приведены рабочие чертежи отопительно-варочной толстостенной печи Ш-5 с тепловым шкафом упрощенной конструкции.

Рис.37. Отопительно-варочная печь конструкции В.А. Потапова: 1 – водогрейная коробка, 2 — духовой шкаф, 3 — вытяжной канал, 4 — чистка, 5 — колосниковая решетка. 6 — чугунная плита. 7 – варочная камера

Отопительно-варочная печь конструкции В. А Потапова. Размеры печи (рис. 37) в плане 640 X 510 мм, высота 1890 мм. Варочная камера 7 оборудована чугунной плитой 6 и снабжена вытяжным каналом 5. Печь оборудована водогрейной коробкой 1,


заделанной в перекрышу печи, и духовым шкафом 2, расположенным выше варочной камеры 7. Недостаток печи — отсутствие в ней прямого дымового канала для летней топки, что ведет к перегреву помещения в летнее время. Нецелесообразно также устройство сильно выступающего верхнего карниза.

« предыдущая оглавление следующая »

Руководство по теплозащитным экранам для дровяных печей

Если вы хотите установить в своем доме дровяную печь, возможно, вы слышали, что вам также необходимо установить теплозащитный экран. Но нужен ли он вам на самом деле? И если да, то какие типы теплозащитного экрана доступны? Продолжайте читать, и Direct Stoves предоставит вам ответы на эти и другие вопросы в нашем руководстве по теплозащитным экранам дровяных печей.

Что такое тепловой экран дровяной печи?

Прежде всего, давайте определимся, что мы имеем в виду, когда говорим о теплозащитных экранах печей.

Как следует из названия, тепловые экраны представляют собой панели из термостойких материалов, таких как стекловидная эмаль, которые предназначены для защиты (и улучшения) стены за печью.

Теплозащитные экраны, изготовленные из проводящих материалов, таких как стекловидная эмаль, также служат для отражения и направления тепла обратно в помещение.

Зачем нужно использовать тепловые экраны с дровяными печами?

Итак, теперь вы знаете, что такое тепловой экран. Но зачем нужно использовать тепловой экран с дровяной печью? Есть несколько причин, которые мы подробно описали ниже.

Температура печи и дымохода

Это может показаться довольно очевидным, но если вы раньше не пользовались печью, вы можете не осознавать, насколько горячими могут быть как печь, так и ее дымоход.

При стандартных условиях температура дымохода печи может достигать 150-200 градусов по Цельсию. Но известно, что они становятся намного горячее, особенно если огонь в печи сильно горит.

Из-за высоких температур очень важно, чтобы ваша печь и ее дымоход находились достаточно далеко от горючих материалов.

Именно этот риск возгорания является основной причиной, по которой вам может понадобиться установка теплозащитного экрана.

Что подводит нас к следующему пункту…

Пиролиз

Причина, по которой печники (и строительные надзорные органы в целом) так обеспокоены горением, заключается в так называемом пиролизе.

Если горючие материалы находятся слишком близко к источнику тепла, например, к печи, они будут разрушаться на молекулярном уровне, так как со временем многократно нагреваются и остывают.

Поскольку этот процесс, пиролиз, продолжается с течением времени, это может привести к падению температуры самовоспламенения материала.

Итак, материал, который вы раньше считали безопасным (потому что он месяцами или годами находился возле вашей плиты), может внезапно загореться.

Таким образом, пиролиз представляет собой реальную проблему для безопасности печи; особенно если у вас есть горючие материалы, расположенные рядом с вашей печью.

Пиролиз опасен, так как его не всегда видно.

Иногда вы видите, что материалы рядом с вашей плитой обесцвечиваются или обугливаются, и в этом случае вы знаете, что их необходимо защищать от жары. Но, например, внутри стены может произойти пиролиз, загоревшийся изнутри без предупреждения.

Поэтому крайне важно защитить любые горючие материалы или поверхности рядом с плитой.

Горючие материалы определяются как любые материалы, не относящиеся к классу огнестойкости A1. Огнестойкий материал A1 будет абсолютно , а не загорятся ни при каких обстоятельствах и не развалятся, если их поместить прямо в огонь. Кирпич и камень являются примерами огнестойких материалов A1.

При недостаточном зазоре между печью и горючими поверхностями/материалами

В первую очередь необходимо использовать теплозащитный экран, если вы устанавливаете печь в ограниченном пространстве.

Ассоциация противопожарной защиты рекомендует размещать обычные лучистые печи не менее 900 мм (36 дюймов) от любых горючих поверхностей.

Если вы не можете разместить печь так, чтобы между ней и другими поверхностями был зазор не менее 900 мм, вам необходимо установить теплозащитный экран. Теплозащитный экран, расположенный между печью и открытой поверхностью, уменьшит расстояние, необходимое для обеспечения безопасности.

Итак, какие зазоры можно получить с помощью теплозащитного экрана?

Согласно соответствующему британскому стандарту BS 8303:2018 «расстояние от задней части прибора до внешней поверхности экрана» должно быть «не менее 95 мм и не менее 90 мм от боковой поверхности прибора до наружной поверхности экрана (если он находится рядом с соседней стеной)».

Безопасность и установка печи

В этот момент у вас может возникнуть вопрос о безопасности печи в целом. Но вам не о чем беспокоиться.

Ежегодно в области безопасности печей проводится огромное количество работ, исследований и исследований. Правила, изложенные здесь, проверены и проверены, поэтому, если вы будете следовать им, ваша печь будет такой же безопасной, как и другой тип бытового отопительного прибора.

Если у вас есть какие-либо сомнения по поводу установки печи, мы всегда рекомендуем обратиться к квалифицированному специалисту HETAS.

Руководство – для получения дополнительной информации о том, как найти квалифицированного установщика печей, прочитайте наше полное руководство.

Какую тепловую мощность выдерживает тепловой экран печи?

Важно отметить, что если номинальная тепловая мощность вашей печи не превышает 7 кВт, как указано на табличке CE или в инструкциях производителя по установке, то вы можете использовать ее вместе с теплозащитным экраном.

Если ваша печь имеет номинальную тепловую мощность более 7кВт, то теплового экрана будет недостаточно для защиты близлежащих горючих материалов и поверхностей.

Что можно использовать в качестве теплозащитного экрана?

Тепловые экраны могут быть изготовлены из различных материалов. К ним относятся кирпич, камень, плитка или стекловидная эмаль.

Однако важно помнить, что теплозащитный экран оснащен воздушным зазором между ним и поверхностью стены за ним. Если нет достаточного воздушного зазора, даже такие материалы, как кирпич, плитка, камень или металл, не обеспечат должной теплоизоляции.

Компания Direct Stoves рекомендует использовать теплозащитные экраны из стеклоэмали. Это связано с тем, что стеклоэмаль негорючая, термостойкая до 650ºC и является отличным проводником тепла.

Теплозащитный экран из стеклоэмали не только защитит близлежащие материалы от возгорания, но и излучает тепло обратно в помещение, повышая энергоэффективность.

Стекловидная эмаль также доступна в широком диапазоне цветов, рисунков и текстур, что означает, что вы можете легко купить теплозащитный экран, который будет сочетаться с остальным декором вашего дома.

Какой высоты должен быть теплозащитный экран?

Помимо того, что теплозащитный экран изготовлен из достаточно термостойкого материала, важно также, чтобы теплозащитный экран имел правильную высоту.

Если вы сделаете это неправильно, установка вашей печи будет не только нарушением строительных норм и правил Великобритании, но вы рискуете попасть в горючие материалы за печью, подвергающейся пиролизу.

Согласно BS 8303:2018, Установка бытовых отопительных и кухонных приборов, работающих на твердом минеральном топливе, теплозащитный экран должен выступать не менее чем на 300 мм над верхней поверхностью печи .

Какой ширины должен быть теплозащитный экран?

Теплозащитный экран, соответствующий строительным нормам Великобритании, должен доходить до края топки по горизонтали.

Таким образом, когда вы выбираете теплозащитный экран, вы должны сначала измерить ширину как вашей печи, так и вашего очага.

Как устанавливать теплозащитные экраны?

Как мы уже отмечали ранее, способ установки теплозащитного экрана имеет жизненно важное значение.

Если неправильно установить теплозащитный экран, то он не сможет выполнять свою работу.

Чтобы теплозащитный экран вашей печи соответствовал СНиП, его необходимо установить следующим образом:

• Крепить к стене с помощью негорючих креплений, с воздушным зазором не менее 25 мм между теплозащитным экраном и стеной.
• Теплозащитный экран должен быть открыт как сверху, так и снизу, чтобы обеспечить поток холодного воздуха между экраном и стеной.

Нужно ли использовать тепловой экран, если я устанавливаю печь в камин?

Нет. При условии, что вы устанавливаете печь в настоящий камин с топкой, дымоходом и топкой, то вам не нужно устанавливать теплозащитный экран.

Теплозащитные экраны в основном используются в ситуациях, когда вы устанавливаете печь как отдельно стоящее устройство без ранее существовавшего камина или аналогичной конструкции.

Лучшие теплозащитные экраны для дровяных печей

Теперь, когда мы рассмотрели все требования и характеристики теплозащитных экранов, давайте посмотрим, какие варианты вам доступны.

Здесь, в Direct Stoves, мы продаем теплозащитные экраны Vlaze. Теплозащитные экраны Vlaze производства Charnwood почти повсеместно признаны лучшими теплозащитными экранами самого высокого качества на рынке.

Ниже мы выделили некоторые из наших любимых теплозащитных экранов для печей Vlaze.

Теплозащитный экран Vlaze сплошного цвета со стекловидной эмалью для настенного монтажа

Однотонный теплозащитный экран Vlaze из стеклоэмали, устанавливаемый на стене

Купить сейчас

Этот теплозащитный экран из стеклоэмали имеет двойную оболочку, которая обеспечивает тепловую защиту, а также эффективную систему конвекции, которая распределяет тепло обратно в помещение.

Используя прилагаемую систему Vlaze для монтажа на рейке, этот тепловой экран прост и понятен в установке и доступен в трех размерах:

• 800 мм x 1200 мм.
• 800 мм x 1800 мм.
• 1100 мм х 1800 мм.

Этот теплозащитный экран Vlaze также доступен в нескольких красивых однотонных цветах, включая сплошной белый, сплошной черный, сплошной базальт и сплошной белый.

Теплозащитный экран Vlaze с рельефной глазурью для настенного монтажа

Теплозащитный экран с рельефной глазурью Vlaze для настенного монтажа со стеклоэмалью

Купить сейчас

Эта версия теплозащитного экрана Vlaze покрыта тисненой глазурью, которая придает ему отчетливый и узнаваемый внешний вид. .

Как и другие теплозащитные экраны Vlaze, перечисленные здесь, эта модель имеет двойную оболочку, обеспечивающую превосходную теплозащиту, и систему конвекции, которая излучает тепло обратно в помещение, повышая эффективность вашей печи.

Доступен широкий выбор красивых, глубоких цветов, включая:

• Тисненный белый.
• Черный с тиснением.
• Рельефный базальт.
• Тиснение Off White.
• Рельефная устрица.
• Тисненый индиго.
• Утиное яйцо с тиснением.
• Тисненая охра.

Как и другие перечисленные здесь теплозащитные экраны Vlaze, эта модель доступна в различных размерах.

Теплозащитный экран Vlaze Crackle Glaze со стекловидной эмалью для настенного монтажа

Теплозащитный экран Vlaze Crackle Glaze со стекловидной эмалью для настенного монтажа

Купить сейчас

Выберите теплозащитный экран с необычной отделкой. Теплозащитный экран Vlaze Crackle Glaze, безусловно, будет выделяться и поможет сделать вашу плиту центром внимания в вашей гостиной.

Глазурь с эффектом кракелюра создает «сумасшедший» эффект по всей панели, создавая ощущение глубины, которого не хватает в однотонных вариантах.

Как и другие теплозащитные экраны Vlaze, эта модель имеет двойную оболочку для теплозащиты и теплового излучения. Он также оснащен простой в установке системой Vlaze на рельсах.

Доступные цвета:

• Crackle White.
• Черный кракле.
• Потрескавшийся базальт.
• Кракл Off White.
• Хрустящая устрица.
• Кракл индиго.
• Утиное яйцо Crackle.
• Кракле Охра.

Также доступен ряд размеров, чтобы помочь вам выбрать идеальный тепловой экран для вашей домашней печи.

Прямые плиты: печи, аксессуары и многое другое

Надеемся, наш справочник по теплозащитным экранам был вам полезен! Если вы хотите установить печь в своем доме и хотите быть в дополнительной безопасности, мы настоятельно рекомендуем инвестировать в качественный теплозащитный экран.

Итак, ищете ли вы теплозащитный экран или целый ряд других аксессуаров для печи, вы найдете их здесь, в Direct Stoves.

Купите теплозащитные экраны в Direct Stoves сегодня

Дополнительные советы по покупке печей и аксессуаров читайте в блоге Direct Stoves …

Регистрационная пластина или закрывающая пластина: в чем разница? | Какие детали и аксессуары нужны для установки плиты? | Как получить максимальное количество тепла от дровяной горелки

Подушки и теплозащитные экраны

Посмотреть как Сетка Список

22 шт.

Показывать

48 96

на страницу

Сортировать по наименование товара Артикул Цена Размер Доставка освобождена Бестселлеры Наиболее просматриваемые Установить восходящее направление

1. Артикул: AC02709B

   170 долларов США

   Добавить в список желаний Сравнивать

2. Нет в наличии

   Артикул: AC02789

   250 долларов США

   Добавить в список желаний Сравнивать

3. Нет в наличии

   Артикул: AC02788

   200 долларов США

   Добавить в список желаний Сравнивать

4. Нет в наличии

   Артикул: AC02565B

   150 долларов США

   Добавить в список желаний Сравнивать

5. Артикул: AC02711

   300 долларов США

   Добавить в список желаний Сравнивать

6. Артикул: AC05555

   150 долларов США

   Добавить в список желаний Сравнивать

7. Артикул: AC02762

   350 долларов США

   Добавить в список желаний Сравнивать

8. Артикул: AC02790

   300 долларов США

   Добавить в список желаний Сравнивать

9. Артикул: AC02704

   420 долларов США

   Добавить в список желаний Сравнивать

10. Оформите предзаказ!
    Готовность к отправке: 24. 10.2022




    Артикул: AC02786

    400 долларов США

    Добавить в список желаний Сравнивать

11. Артикул: AC02703

    575,00 долларов США

    Добавить в список желаний Сравнивать

12. Артикул: AC02787

    450 долларов США

    Добавить в список желаний Сравнивать

13. Артикул: AC02785

    100 долларов США

    Добавить в список желаний Сравнивать

14. Артикул: AC01317

    80 долларов США

    Добавить в список желаний Сравнивать

15. Артикул: AC02713

    120 долларов США

    Добавить в список желаний Сравнивать

16. Артикул: AC02760

    320 долларов США

    Добавить в список желаний Сравнивать

17. Артикул: AC02757

    300 долларов США

    Добавить в список желаний Сравнивать

18. Артикул: AC02758

    270 долларов США

    Добавить в список желаний Сравнивать

19. Артикул: AC02733

    110 долларов США

    Добавить в список желаний Сравнивать

20. Артикул: VP00015

    55 долларов США

    Добавить в список желаний Сравнивать

21. Артикул: AC02784

    170 долларов США

    Добавить в список желаний Сравнивать

22. Артикул: AC02761

    420 долларов США

    Добавить в список желаний Сравнивать

Посмотреть как Сетка Список

22 шт.

Показывать

48 96

на страницу

Сортировать по наименование товара Артикул Цена Размер Доставка освобождена Бестселлеры Наиболее просматриваемые Установить восходящее направление

Что поставить за дровяной печью 2022: Идеи теплозащиты

Дровяные печи отлично подходят для того, чтобы сделать дом теплым и уютным, но дровяная печь не может разжечь огонь в вашем доме.

Вопрос: «Что поставить за дровяной печью, чтобы защитить вас и ваш дом?»

Стиль теплозащитного экрана дровяной печи может варьироваться от деревенского до современного, от чисто утилитарного до элегантного элемента дизайна, который украшает ваш дом.

Зачем устанавливать тепловой экран дровяной печи?

Безопасность – самая большая проблема, связанная с дровяной печью.

Для бытовых дровяных печей законы или правила техники безопасности могут потребовать установки теплозащитного экрана.

Независимо от того, необходимы они или нет, щит может принести душевное спокойствие. Нагреть помещение от дровяной печи помогают лучшие теплозащитные экраны. Они также могут придать дизайну комнаты больше стиля и индивидуальности.

Еще одним преимуществом является то, что они уменьшают необходимый зазор между дровяной печью и стеной или другой поверхностью. Этот тип вещей особенно важен для небольших дровяных печей или дровяных печей для жилых домов и кемперов.

Печи и дымоходы нагреваются

Как печь, так и дымоход, по которому дым выходит наружу, могут достигать удивительно высоких температур.

Дымоход может нагреваться до температуры около 300 градусов, когда вы используете печь для обогрева дома. При бушующем огне они могут стать еще жарче.

При таких высоких температурах последнее, что вам нужно, это печь или дымоход где-либо рядом с материалом, который может воспламениться.

Таким образом, противопожарная профилактика является ключевой причиной, чтобы убедиться, что горючие материалы находятся далеко от печи, и установить теплозащитный экран.

Домовладельцы должны иметь теплозащитный экран в ограниченном пространстве.

Тепло может сделать близлежащие материалы более горючими

Коварство тепла дровяной печи заключается в том, что оно не всегда вызывает сразу видимые повреждения.

Со временем в результате процесса, называемого пиролизом, стена возле печи без признаков теплового повреждения, но на которую все еще воздействовало тепло печи, может загореться.

Горючие материалы разрушатся, если они снова и снова нагреваются и охлаждаются от тепла дровяной печи.

Многократное переключение с горячего на холодное может повредить материалы и привести к тому, что их температура самовоспламенения станет намного ниже, чем в противном случае.

Хотя вы можете заметить обесцвеченную от жары стену, есть вероятность, что вы так и не осознаете ущерб, наносимый пиролизом, пока горючий материал возле печи не загорится.

В этот момент вы рискуете потерять гораздо больше, чем если бы вы соблюдали безопасное расстояние между горючими предметами.

На каком расстоянии от стены должен быть теплозащитный экран?



Изготовитель дровяной печи должен указать, на каком расстоянии от печи должен находиться тепловой экран, а также любые другие особенности.

Если печь внесена в список Underwriters Laboratories (UL) для бытового использования, инструкции производителя в руководстве должны охватывать все, что вам нужно знать.

Часто установка в жилых помещениях требует соблюдения определенных правил.

Для дровяных печей, не включенных в список UL, вам, возможно, придется следовать любым предписанным правилам для печей, не включенных в список. В большинстве случаев домовладелец должен установить тепловой экран с пространством для воздуха между экраном и стеной.

Не стесняйтесь звонить производителю, если инструкции сложны или у вас есть какие-либо вопросы. Лучше вызвать профессионалов, чем потенциально неправильно установить щит.

Национальная база данных безопасности AG сообщает, что для дровяных печей и горючих материалов, включая мебель и другие легковоспламеняющиеся предметы, требуется 36 дюймов буферного пространства / зазора.

Вы можете уменьшить необходимое пространство между печью и горючими материалами, установив теплозащитный экран.

Щит может уменьшить общую длину примерно до 12 дюймов. Если печь, внесенная в список UL, поставляется со встроенным теплозащитным экраном, домовладелец может отрегулировать зазор, как указано производителем.

Одним из примеров являются 4-дюймовые печные трубы от Tiny Wood Stoves. Требуется 18-дюймовый зазор, если вы не используете теплозащитный экран, но его можно уменьшить на 66% с помощью теплозащитного экрана.

Типы тепловых экранов

Тепловые экраны могут стать уникальным элементом дизайна вашего помещения.

Из местного камня или кирпича, промышленной стали или декоративной деревянной печной плитки они могут быть и интересными, и функциональными.

Обычно домовладельцы устанавливают теплозащитные экраны из плитки и металла с использованием огнеупорных распорок.

Воздух между прокладкой и стеной блокирует передачу тепла от экрана к стене. Существует огромное количество готовых теплозащитных экранов, которые можно приобрести.

Быстрый поиск в Интернете предоставит несколько сайтов с инструкциями, если вы хотите создать и установить его самостоятельно.

1. Кирпич и камень

Открытые кирпичи и камень, возможно, являются материалами, которые люди чаще всего считают теплозащитными экранами. Они служат веками и экологически безопасны.

Каменная стена за дровяной печью может добавить дому уюта и обжитости.

И кирпич, и камень прекрасно служат в качестве щитов. Кирпич и камень поглощают тепло и медленно отдают его, в отличие от других материалов, таких как металл, которые быстро нагреваются и сохраняют тепло.

Недостатком кирпича и камня является то, что их установка может быть более дорогой и трудоемкой.

2. Металл

В качестве теплозащитного экрана обычно используется нержавеющая сталь. Он отлично выглядит и легко моется.

Листовой металл — отличный выбор, поскольку он легко проводит тепло и стоит недорого. Золотой тон меди может создать безмятежную атмосферу. Его легко купить и собрать самостоятельно, и есть много готовых вариантов на выбор.

Важно использовать керамические прокладки с металлическими теплозащитными экранами. Листовой металл, прикрепленный к стене без воздушного пространства, будет отводить тепло прямо к стене.

3. Плитка

Плитка щиты могут быть самым простым вариантом из всех.

Их легко найти, они представлены во многих стилях и узорах, которые могут украсить жилое пространство.

Для плитки также потребуются керамические прокладки между стеной и плиткой. Установка плитки непосредственно на стену в пространстве приведет к созданию теплозащитного экрана.

Плитка с интервалом отводит тепло к горючему материалу позади нее.

Установка теплозащитного экрана с плиткой может выполняться как самостоятельно, так и профессионально.

Тип теплозащитного экрана

Теплозащитный экран может быть чем угодно: от листа металла, как показано выше с дровяной печью Pipsqueak, до потрясающего элемента дизайна.

Щит с медным покрытием может создать уютную хижину. Плиточный горный пейзаж с тихим восходом луны на фоне дровяной печи может передать ночную палатку на свежем воздухе и может служить фокусом в комнате.

Теплозащитные экраны могут даже придать модернистскую скульптурную атмосферу каминному уголку, например, полированный прямоугольник, висящий за плитой.

Любой домовладелец может поискать вдохновение на Amazon или Pinterest.
