Печь булерьян своими руками - Чертежи и пошаговая инструкция

Булерьян – печь медленного горения. Обеспечивает быстрый прогрев помещения, экономный расход дров. В основе принципа работы печки лежит идея конвекционного теплообмена. Через отверстия трубы снизу воздух попадает в печь, прогревается и выходит из верхнего отверстия уже горячим. Печь проста в эксплуатации. Опытный сварщик, зная основные принципы работы, в состоянии изготовить печь длительного горения самостоятельно.

Необходимые инструменты:

  • сварочный аппарат,
  • болгарка,
  • ножницы по металлу,
  • трубогибочный инструмент,
  • малый молоток.

Заготовки:

  • трубы с толстой стенкой, диаметром примерно в 50 мм,
  • уголок 25х25 мм,
  • металлический лист, толщиной в 5 мм.

Основным инструментом, используемым в работе является сварочный аппарат. Поэтому перед началом работы по изготовлению печи следует проверить его работоспособность. Неопытному сварщику стоит набить руку на тренировочных швах. Поскольку на финальном этапе придется проварить печь по всему контуру. Материал для печки — стальной лист и трубы. Не стоит пренебрегать элементарной проверкой материала на свариваемость.

Чертежи

На представленных ниже фото показаны чертежи печи булерьян и примерная пошаговая инструкция по её изготовлению (сборке и сварке составных деталей).

Схематическое изображение печи в разрезах.

Большое фото всего чертежа в хорошем  качестве тут.

Это малая печь. Она пригодна для отопления гаражей, теплиц и небольших хозяйственных помещений. Для обогрева жилых помещений большого объема, нужно увеличить габаритные размеры печи (и количество труб) как минимум в 1,5 раза.

Пошаговая инструкция изготовления печи медленного горения типа «Булерьян» своими руками

Чтобы сварить печь булерьян своими руками подготовьте листовой материал к работе. Далее следуем заготовить обрезки трубы нужного количества и длины. Используя трубогиб, придать обрезкам трубы нужную конфигурацию. Форма и радиус кривизны у всех труб должны быть одинаковыми. Учесть необходимость наличия прямолинейного участка на концах. По виду А, показанному на чертеже, вырезать листовую заготовку. Согнуть её посередине под уголом примерно в 160° – 175°.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру. Это каркас конструкции печи. Важно на первых этапах обеспечить симметричность изделия, а также требуется внимательно следить, чтобы детали при работе не повело и каркас не перекосило.

Затем изготовить листовые детали корпуса печи. Их количество должно быть таким же, как и количество запланированных конвекционных труб в печи. Приложить заготовку к трубе и прихватить в нескольких точках. Начало этого этапа показано на следующем фото.

Сами заготовки стенок корпуса выглядят так.

После предварительной установки и закрепления всех элементов стенки на трубах, заготовка печи должна выглядеть примерно так.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром около 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод и так же на прихватках предварительно закрепляем. Ввариваем трубу дымоотвода в отверстие задней стенки печи. На фото ниже представлен конечный вариант этого этапа.

Далее следует изготовление передней, лицевой, стенки печи с вваренным в неё кольцом, к которому будет примыкать дверца печи. Примеряем деталь и привариваем временным точечным швом по контуру лицевой стенки. Обозначаем дно печи двумя уголками, как это указано на следующем фото.

После следует проверить заготовку на устойчивость, при необходимости откорректировать форму конструкции и только потом проварить все стыки деталей и щели между ними.

Заготовка дверцы представляет собой круг из толстого листа металла. В нижней его части располагается труба с заслонкой, регулирующей интенсивность горения в печи. Дверцу необходимо установить на петли. Затем приварить запирающий замок. Обычно это два соосных отверстия, фиксируемых штырем.

На следующем этапе работ производится зачистка сварных швов и косметическая шлифовка всех поверхностей. Сама печь, изготовление которой было описано выше, выглядит так.

За основу печи можно так же взять старый котел и использовать его в качестве стенок для печи. Этот вариант удобен тем, что требует меньшего количества сварных швов, нежели предложенный. Однако вариант с наложением стенок из листовых металлических полос выглядит красивее, нежели обваренная трубками бочка. Но если есть в хозяйстве ненужный котел, то его вполне можно использовать для отопительных целей.

Несколько слов о выборе габаритов печи применительно к площади помещения. Ориентироваться надо на технические характеристики мощности и скорость прогрева объема воздуха в минуту. Печь с объемом топки 40л прогревает со скоростью 4,5м³/мин, при объеме топки в 50л скорость прогрева возрастает до 9м³/мин, при 100л это значение уже составляет 18м³/мин.

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Читайте также: Печь Бренеран – Отзывы

Печь Булерьян из профильной трубы своими руками



«Когда речь идет о отоплении комнаты или дома в разгар зимы, кто мы такие, чтобы спорить с канадскими лесорубами?»
Именно такие слова размещены на сайте одного из производителей печи Булельян. Разработанная Эриком Дарнеллом в 1975 году в Вермонте эта печь быстро заработала популярность среди американских и канадских лесорубов. Со временем Эрик основал компанию и вышел на Европейский рынок.

Популярность этой печки в ее оригинальной конструкции. По контуру топки печи приварены трубы, по сути трубы и есть топка. Один конец трубы смотрит вверх, другой вниз. Когда в топке горит топливо, холодный воздух засасывается через нижнее отверстие и, после нагревания, выходит через верхнее. По утверждению некоторых производителей КПД такой печи достигает 80%, а температура воздуха в верхней части трубы, после 15 минут горения топлива в печи, достигает 100-120°C.

Обычно печь изготавливают из круглой трубы. Мастер-самодельщик, для своего гаража, решил сделать печь из профильной трубы. Работа с профильной трубой проще, ее не нужно гнуть, а лишь разрезать под определенным углом и сварить.
Чертеж с размерами печи можно скачать здесь.

Инструменты и материалы:
-Угловая шлифовальная машина;
-Лобзик;
-Сварочный аппарат;
-Рулетка;
-Маркер;
-Молоток;
-Зажимы;
-Металлическая щетка;
-Угольник;
-Магниты;
-Профильная труба 60X60 мм;
-Листовой металл;
-Аэрозольная термостойкая краска;
-Уайт-спирит;
-Металлический стержень;
-Шайбы;
-Пружины;
-Демпфер 70 мм;





Шаг первый: резка
Сначала мастер, под углом 45 градусов, разрезает профильную трубу на заготовки.

Шаг второй: сварка
Сначала мастер сделал шаблон, а затем сварил секции из заготовок. После сварки зачищает сварные швы.

Теперь секции нужно сварить между собой. Секции чередуются, если на одной секции трубы открытой стороной смотрят в одну сторону, то на другой секции в противоположную. Всего нужно сварить по 4 секции с каждой стороны. Затем между секциями приваривается металлическая полоса.

Шаг третий: задняя стенка
Теперь нужно вырезать и приварить заднюю стенку. В стенке мастер вырезает отверстие и приваривает дымоход диаметром 70 мм.


Шаг четвертый: верхняя секция
Для того, чтобы пламя не попадало прямо в дымоход, мастер сваривает из металла отбойник. Вырезает и сваривает два металлических листа. Приваривает их под дымоходом.

Шаг пятый: приток воздуха
Это то, что мастер скопировал из оригинального Bullerjan, который у него был. Это две круглые трубки с тремя отверстиями сбоку и на конце. Эти трубы обеспечивают приток свежего воздуха через первые две квадратные трубы.

Мастер объясняет их назначение так: как только огонь достигает определенной температуры, перекрывается основной воздухозаборник, и начинается образование древесного газа. Тогда основной воздухозабор будет проходить через эти две трубки.

Сначала нужно приварить шайбы на одном конце трубы. Затем нужно просверлить отверстия. Три маленьких отверстия сбоку и одно большое в секции печи (для каждой трубки). Далее идет сварка. Отверстия на стороне трубы должны быть направлены в сторону, в которую будет идти дым.



Шаг шестой: передняя часть
Аналогично задней части приваривает переднюю пластину. Затем размечает и вырезает проем для двери. Вокруг проема приваривает полосу.

Изготавливает дверцу и петли. Приваривает петли и устанавливает дверь.

Шаг седьмой: воздуховод
Из трубы делает воздухозаборник. Внутрь него устанавливает задвижку. Приваривает воздухозаборник в нижней части дверцы.

По внутренней части двери приваривает уплотнитель из профильной трубы. Приваривает ручку и задвижку из пружины на дверь.

Шаг восьмой: покраска
Последний шаг - покрасить обогреватель. Конечно, это не обязательно, но это придает печи приятный вид. Мастер решил покрасить свой Bullerjan в черный матовый цвет. Поскольку печь очень сильно нагревается, нужна краска, способная выдерживать такие температуры. Перед покраской также важно очистить печь с помощью обезжиривателя, чтобы избавиться от грязи и масла.

Шаг девятый: безопасность
При эксплуатации печи мастер позаботился о безопасности. Во-первых, он установил печь на металлический лист, а стены вокруг нее покрыл огнеупорным материалом. Во-вторых, обзавелся огнетушителем и установил противопожарный датчик и датчик угарного газа.




Печь готова и мастер доволен ее работой.

Весь процесс по изготовлению печи можно посмотреть на видео.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Печь булерьян своими руками - чертежи, пошаговая технология

Печь булерьян своими руками – инструкция по постройке

Печь булерьян – это изобретение канадских лесорубов, которым было крайне важно обеспечить себя надежным источником быстрого обогрева даже самого промороженного обиталища. Поэтому конструкция данной печи изначально создавалась ориентированной на применение в условиях загородного жилья, не имеющего возможности подключения к централизованным системам отопления и обогреваемого дровами.

Печь булерьян своими руками

Удобство печи булерьян заключается в крайней простоте обслуживания при чрезвычайно высоком КПД. Благодаря конвекционному обогреву и уровню КПД порядка 80, подобная печь способна с успехом прогревать даже коттеджи из нескольких этажей, причем загрузку дров для этого достаточно производить лишь дважды в сутки.

Принцип работы булерьяна

Главной особенностью булерьянов является использование системы труб, опоясывающих топочное отделение. Подсасываемый снизу печи холодный воздух проходит через эти трубы, мгновенно нагреваясь до температуры в 100С и более, после чего под действием конвекционных сил выбрасывается вверх. При этом печь способна подобным образом нагревать до нескольких кубометров воздуха в минуту, не используя никаких воздухонагнетательных устройств. А благодаря тому, что нагреваемый воздух не вступает в непосредственный контакт с открытым огнем, его влажность остается на комфортном уровне.

Печь булерьян своими руками: последовательность действий

  1. Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.

    Металлические трубы для печи

  2. Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.

    Свариваем каркас печи

  3. Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.

    Образец создания поддона для печи

  4. Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.

    Лицевая стенка для печи

  5. Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.
  6. Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.

    Дверка для печи

  7. С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.
  8. Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.

    Привариваем дверцу к печи

  9. Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

    Делаем дымоход

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора.

Изготовление булерьяна своими руками, необходимые материалы и инструменты, пошаговая технология и видеонструкция изготовления булерьяна

Конвективные печи всегда считались надёжными в эксплуатации и эффективными в плане обогрева. Они не зависят от общей системы коммуникаций, именно поэтому отлично подходят для дачных домиков и предприятий, которые находятся загородом. Высокая экономичность, безопасность, надёжность, эффективность и качество — этими словами можно описать печь булерьян. Конструкция из металла, сочетает в себе многочисленные сваренные трубы. Благодаря правильной схеме сборки создаёт принудительную конвекцию. Нагревание воздуха в помещении при помощи этой печи занимает минимальное время, в этом плане с ней не сравнятся даже самые современные технологии. Нагретый воздух равномерно обогревает комнату, после чего тепло распределяется по всему дому.

Принцип работы у булерьяна простой и незаурядный — нагретый воздух в силу своей лёгкости плавно уходит наверх, а холодный всасывается с пола. Благодаря тесному прикосновению каждой трубы к топке, даже самая маленькая модель печи без труда прогреет 4,5 куб. м воздуха в минуту. Не смотря, на такую высокую эффективность, сам булерьян нагревается минимально, и не выжигает кислород из помещения.

Отличным выбором для частного дома является индукционный котёл отопления. Сделать его поможет данная статья: https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami.html

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

  • Минимальное время на обогрев помещения.
  • Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
  • Равномерный обогрев комнат.
  • Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
  • Простота в обслуживании и экономичность.
  • Высокий уровень КПД (имеется возможность контролировать горение).
  • В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
  • Возможность использования в любом помещении.
  • Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

  1. Быстрый обогрев — за считанные минуты обогревает помещение.
  2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Булерьян своими руками

Так как основным инструментом в работе будет сварочный аппарат, проверьте его работоспособность. Потребуется немало времени, при этом, если вы неопытный сварщик и никогда раньше не держали в руках сварку, не стоит браться за работу, в этом случае присутствует высокая вероятность зря потратить время. Перед тем как приступить потренируйтесь на тренировочных швах, если всё хорошо, можно начать.

Инструменты для работы:

  • Сварочный аппарат.
  • Ножницы по металлу.
  • Болгарка.
  • Малый молоток.
  • Трубогибочный инструмент.

Материалы для работы:

  • Трубы с толстой стенкой.
  • Лист металлический — толщина не менее 5 мм.
  • Уголок 25×25 мм.

Определяем место для печи по габаритам

Важно соблюдать технику безопасности, именно отталкиваясь от нее, мы и будем определять место для будущего прибора. Расстояние от стен и потолков не должно быть меньше 80 сантиметров. Габариты рассчитываются исходя из квадратуры комнаты, чем меньше помещение, тем меньше будет печь. В остальном противопоказаний к месту нет, главное, чтобы по близости не было горючих материалов.

Для организация отопления загородного дома можно также изготовить печь Бутакова. Подробности здесь: https://teplo.guru/pechi/piroliznye/butakova.html

Пошаговая технология изготовления булерьяна

  1. Перед тем как перейти к самому изделию, необходимо подготовить все материалы, если они имеются, можно начинать. Металлических листа лучше взять 2, один из них может пригодиться для удобства сварочных работ. Количество труб напрямую зависит от площади отапливаемого помещения. Трубы противоположно укладываем одну на другую, при этом по очереди их свариваем, посередине должно получиться пространство. Для того чтобы было удобно сваривать, подкладываем деревянные подпорки.
  2. На втором этапе делаем подставку (раму). К этому нужен серьёзный подход, так как именно она будет держать вес всей конструкции на себе. Не меняйте первый и второй шаг местами, так как могут получиться не состыковки и вся работа пойдёт насмарку. Размер подпорок будет подбираться точно и можно будет наглядно посмотреть, где лучше сделать соединение с основной частью. Материал для подставки можно выбрать любой, главное условие, чтобы он не был подвержен воспламенению. Разрешены такие материалы как: плитка, кирпич, камень или простой лист металла. Чтобы подбор воздуха проводился тщательнее, основу нужно немного поднять, примерно на 300 мм. Если для удобной эксплуатации этого расстояния не хватит, увеличьте его до уровня пояса.
  3. Пришло время для подгонки и нарезки листа металла. Лист необходимо нарезать кусочками, такими, чтобы они полностью и плотно закрывали пространство между трубами. Должен получиться строго сплошной корпус, в противно случае КПД резко упадет, и эффективность обогрева понизится, печь не обогреет помещение.
  4. На четвёртом этапе мы придадим конструкции жёсткость и устойчивость, а также разделим булерьян на 2 зоны, одна из которых будет отвечать за сгорание топлива, а вторая за дожигание газов. Для этого привариваем задний торец к печи и распорку. Для ещё большего удобства в применении сейчас можно сделать подставку под топливо по удобной для вас схеме.
  5. Далее необходимо приварить стенку с уже готовой дверцей. Сделать самостоятельно стенку с дверцей довольно трудно, необходимо купить уже готовую и вырезать под нужный размер, после чего приварить.
  6. После того как последний торец приварен, обязательно просмотрите всё на герметичность. Каждый шов должен быть крепким и ни в коем случае не пропускать воздух, так как давление при топке будет подниматься довольно высокое. Для проверки швов можно использовать обычную лампу, проведите ей по всем местам, где шли сварочные работы.
  7. На последних этапах у нас имеется готовый корпус и подставка, их нужно сварить в одно целое. Устанавливать все детали необходимо на то место, где и будет всегда стоять булерьян, установку проводите с максимальной точностью. Будьте готовы к тому, что после нагревания металл немного расширяется.
  8. Осталось добавить шиберы и дымоход. Материал для дымохода выбирайте огнеупорный. Высота дымохода должна превышать верхнюю точку крыши на 600 мм. Если выбран металл, проследите, чтобы его толщина была минимум 0,75 мм.

Булерьян готов. В случае если проводится теплоизоляция рядом с печью, материал должен быть негорючим.

Для отопления гаража или небольшой дачи подойдёт печь длительного горения на опилках. Подробности изготовления представлены в этой статье: https://teplo.guru/pechi/stroim/pechka-na-opilkah-dlitelnogo-goreniya.html

Видеоинструкция по изготовлению булерьяна

Оцените статью: Поделитесь с друзьями!

схема и чертежи устройства, процесс изготовления отопительного агрегата своими руками

Все большую популярность набирают твердотопливные печи Булерьян. Схема устройства напоминает всем известную «буржуйку», только дополнительно оснащенную специальными трубчатыми конвекторами. Именно поэтому многие владельцы загородных коттеджей и дачных домиков устанавливают этот отопительный прибор своими руками.

Особенности конструкции

Несмотря на то что отопительный агрегат имеет довольно внушительный вид, смонтировать его не составит труда. Особенно людям, имеющим хоты бы минимальный опыт работы с металлическим материалом и разбирающимся в устройстве твердотопливных печей.

Печная конструкция представлена в виде традиционного твердотопливного прибора, который работает на дровах по газогенераторной схеме. Собственно топливо в процессе горения выделяет пиролизный газ, который, в свою очередь, поступает в специальную камеру, где происходит процесс дожигания. После этого продукты сгорания выходят через дымоходную трубу.

Изготовленная своими руками печь булерьян по схеме и чертежам должна включать в себя следующие части:

  • камеру сгорания, притом она должна быть вместительной, так как топливо будет располагаться именно на конвекционной трубе;
  • камеру дожигания, которая будет находиться ровно над топкой. Она монтируется из перфорированного железного листа, отделяющего всю верхнюю часть;
  • дымоход, который требуется оснастить специальной заслонкой и камерой, где будет собираться конденсат;
  • трубчатый конвектор, состоящий из нескольких слегка изогнутых труб;
  • дверца, служащая для загрузки дров, а также помогающая отрегулировать подачу воздуха в камере сгорания.

Кроме этого, в устройстве печи устанавливаются трубки, с помощью которых будет подаваться вторичный воздух, который крайне необходим для пиролиза и его сгорания. Именно из-за своей простоты такая печка и заслужила популярность.

Основной принцип работы

Обогрев помещения происходит за счет реакции пиролиза. Топливо при ограниченном количестве кислорода не горит, а медленно тлеет, при этом выделяя продукты пиролиза. После того как они проникают в верхнюю топку для дожигания, происходит резкое воспламенение и полное их сгорание. На этой стадии и выделяется тепло.

Сам процесс горения поддерживают небольшие инжекторы, которые вмонтированы в конвекционные трубы. Самодельная конструкция подобного типа применяется достаточно широко, с помощью него можно обогревать жилище, дачные строения и хозяйственные постройки. Притом уже через 15−20 минут даже в самом холодном помещении будет тепло и комфортно.

Высокая температура позволяет отопить довольно большую площадь или даже целый этаж. Кроме этого, конструкция за счет своих поверхностных труб полностью безопасна, поэтому об нее невозможно обжечься, что очень важно, когда в доме находятся маленькие дети.

Также стоит добавить, что подобный агрегат топится исключительно сухой древесиной, повышенная влажность мешает образовываться реакции пиролиза.

Подготовительный процесс

Перед тем как приступать к работе, стоит позаботиться об инструментах и материале, из которых будет собираться конструкция. Необязательно приобретать полный комплект, вполне реально, что на участке имеются старые трубы и металл, их также можно использовать.

Помимо этого, понадобятся схемы и самые эффективные чертежи. Булерьян своими руками изготавливается из следующих материалов:

  • листы стали, толщина которых должна быть не меньше 4 миллиметров — они понадобятся для изготовления стенок конструкции;
  • труба — из нее собирается конвектор. Для лучшей конвекции стоит подбирать элементы, диаметр которых составляет около 40 мм;
  • две металлические трубы: одна для дымохода, ее диаметр должен быть 100−120 мм, а другая для дросселя, который будет установлен на дверце;
  • стальные петли, на которые будет крепиться загрузочная дверца. А также понадобится крепкий засов и ручка, чтобы можно было ее легко открывать и закрывать;
  • два отрезка листовой стали, из одного требуется изготовить шиберную заслонку, из второго вырезают элемент, который будет перекрывать просвет в дымоходе;
  • труба из металла в диаметре около 15 мм, из нее требуется смонтировать инжекторные трубы.

Кроме этого, стоит заранее подготовить асбестовый шнур, с помощью него можно уплотнить дверцу. Также понадобится набор электродов для сварочных работ. Чтобы было проще заготовить металлические элементы для конструкции, нужно сначала сделать лекало из картона, а потом уже по нему вырезать основные заготовки.

Монтажные работы

Если все подготовлено, чертежи изучены, то можно приступать к работе. Пошаговый процесс изготовления печного устройства выглядит следующим образом:

  1. В самом начале необходимо собрать каркас будущей печки. Он будет сделан из переплетенных изогнутых труб, образующих своеобразный воздушный калорифер, там же расположится и топка. Для этого нужно с помощью трубогиба согнуть трубы таким образом, чтобы они имели радиус закругления примерно 225 мм, а длину — 120 мм.
  2. Затем нужно приварить элементы друг к другу металлическими полосками, чтобы получилось достаточно устойчивое и надежное основание. Конструкция должна быть цельной, без каких-либо отверстий и дыр, чтобы в комнату, где установлен прибор, не проникал дым.
  3. На следующем этапе приступают к изготовлению камеры дожигания. Собрать ее проще всего из листового железа. Нужно вырезать перегородки и смонтировать в них небольшие выемки для воздушного теплообменника.
  4. Теперь требуется с помощью аппарата для ручной сварки приварить к трубе 2 перегородки на ¼ длины.
  5. Затем в первые 2 трубы необходимо вмонтировать инжекторы. В это место и будут поступать выработанные продукты пиролиза. Необходимо проверить все сварные швы на герметичность и при необходимости затереть их.
  6. Из листового железа вырезаются 2 элемента, которые будут исполнять роль задней и передней стенки. В одной из частей проделывается небольшое отверстие для дымоходной трубы.
  7. На втором элементе также вырезается отверстие, куда крепится дверца. Ее можно изготовить из трубы диаметром не меньше 350 мм. Конструкцию требуется сделать двухслойной, в таком случае одна часть будет располагаться внутри загрузочной камеры, а вторая прикрывать топку снаружи.
  8. После того как дверка подготовлена, в ней проделывается дроссельное отверстие. Сам дроссель можно смонтировать из отрезка трубы с вращающейся заслонкой, при этом ее размеры должны полностью перекрывать просвет. Также на конструкции устанавливают надежный замок.

Заключительные действия

Остается изготовить дымоходную трубу, она будет Т-образной формы. К ней так же понадобится смастерить заслонку, которая должна быть немного меньше дымохода. Закрепляют ее в отводящей трубе, расположенной горизонтально. После этого к трубе приваривается вертикальная труба, через которую будет проходить дым, а внизу будет накапливаться конденсат. При этом если оснастить конструкцию шаровым краном, то можно будет этот конденсат сливать самостоятельно.

На заключительном этапе нужно собрать корпус и приварить все изготовленные детали. После сварки вновь проверяют герметичность швов, если все в порядке, то можно приступать к монтажу дверок.

После того как корпус собран, печку устанавливают на постамент высотой 20−25 см, он может быть сделан из металла или кирпича. Печка булерьян считается готовой. Остается проверить прибор на работоспособность. Но если сборка проходила строго по инструкции, то особых трудностей возникнуть не должно.

устройство, как сделать и установить своими руками

Печь Булерьян (Бренеран) – это, пожалуй, самый эффективный отопительный прибор твердотопливного типа. Во всяком случае, по КПД эту печь превосходят только высокотехнологичные котлы, сжигающие дрова практически без остатка.

Но такие отопительные приборы требуют точной настройки, разводки к радиаторам и подключения к электрической сети. А простая Печь Булерьян работает сама по себе, являясь и камерой сгорания и генератором тепла.

Печь Булерьян

Поэтому в данной статье мы расскажем вам, как сделать Печь Булерьян своими руками. Воспользовавшись этой информацией, вы сможете изготовить относительно недорогой и очень эффективный отопительный прибор, способный обогреть достаточно большое помещение.

Принцип работы Булерьяна

По сути, Булерьян – это обычная буржуйка, но стенки этой печи устроены так хитро, что с ней не могут конкурировать даже полноразмерные русские печи. Ведь корпус печи Булерьяна играет роль принудительного конвектора, сквозь который прокачивается весь воздух в помещении. Причем конвекции осуществляется естественным образом —  за счет разной плотности разогретого и холодного воздуха.

К прочим достоинства такого отопительного прибора относятся, во-первых, широко распространенные чертежи печи Булерьян — своими руками эту печь может сделать любой мастер, умеющий искать информацию в сети Интернет. Во-вторых, доступный конструкционный материал – печь собирают из труб и листового металлопроката. И, в-третьих, относительно простая технология сборки – раскроенные по чертежам детали соединяются обычной сваркой.

Ну а сам принцип работы печи реализован следующим образом:

Печь Булерьян в разрезе
  • В камере сгорания отопительного прибора окисляется любое твердое топливо: от дров, до торфа.
  • Высвобожденная в процессе окисления топлива энергия идет на разогрев корпуса.
  • Разогретый корпус, состоящий из труб, втягивает в себя холодный воздух, отбираемый на уровне пола.
  • Далее воздух проходит сквозь трубчатую стенку печи, разогреваясь до достаточно высокой температуры, и выходит сквозь выпускные отводы, распространяясь по всему обогреваемому помещению.
  • Остывший воздух опускается на уровень пола, и весь цикл повторяется с самого начала.

Причем и самодельный Булерьян и «заводская» печь функционируют на принципе естественной конвекции. Никаких вентиляторов или иных искусственных генераторов приточно-вытяжного усилия в печи нет. Конвекция осуществляется за счет нагрева воздуха в трубчатой стенке печи.

Соответственно, вытяжное усилие создается движением воздушных масс вверх (из трубы), а приточное – тем разрежением, которое создает «выстреливающий» из трубы теплый воздух. И регулируя процесс горения топлива в печи можно увеличивать или уменьшать объемы циркуляции теплоносителя (воздуха) в помещении.

Причем типовой Булерьян работает в двух режимах – фазе разогрева, когда прогревается корпус, и фазе теплоотдачи – когда прогревается окружающее пространство. И выбор конкретного режима определяется положение заглушки на вытяжной трубе (дымоходе).

Устройство печи Булерьян

Устройство печи определяет принцип действия отопительного прибора Булерьян, который собирают из следующих элементов:

Устройство печи Булерьян
  • Согнутых дугой труб, из которых состоит корпус. Причем внутри корпуса, у самого патрубка отвода продуктов горения расположен U-образный поддон, отделяющий первичную камеру сгорания от вторичной.
  • Двухслойной стенки, работающей как дополнительный конвектор. Кроме того в стенку встраивают и отводящий продукты горения патрубок дымоходной трубы.
  • Передней стенки, в которую врезана дверка для загрузки топлива в камеру сгорания, патрубок поддувала с дроссельной заслонкой и зольник (емкость для сбора пепла).

Как видите: устройство отопительного прибора не отличается особой сложностью. Но за этой простотой стоит высокая эффективность и КПД на уровне 80 процентов!

Причем  совершенно не важно: собирается ли печка Булерьян своими руками или изготавливается на заводе – эффект от применения подобного отопительного прибора превзойдет все ожидания.

Именно поэтому самые экономные домовладельцы стремятся изготовить такую печь исключительно своими руками. И далее по тексту мы познакомим вас и с процессом сборки печи, и с этапом монтажа отопительного прибора в комнате.

Как сделать Булерьян своими руками: пошаговая инструкция

Для самостоятельной сборки печи вам понадобится некоторое количество металлических труб диаметром 5-6 сантиметров и лист 6-миллиметрового проката. Метраж металлических заготовок можно вычислить по чертежам печи. Причем в большинстве случаев в спецификации к чертежу указывается и площадь листа и погонаж трубного проката.

Кроме того, перед тем как сделать булерьян самому, без помощи посторонних, вам нужно запастись не только заготовками, но и рабочими инструментами и приспособлениями, к числу которых относятся:

Чертеж печи Булерьян
  • Во-первых, сварочное оборудование – аппарат, стол, электроды и прочее. Этот набор пригодится при сборке печи.
  • Во-вторых, монтажное оборудование – струбцины, деревянные клинья, труборезы, трубогибы, углошлифовальная машина и так далее.  Этот набор пригодится при раскрое заготовок и черновой сборке узлов печи.
  • В-третьих, контрольно-измерительное оборудование – линейка, уголок, маркер, лекала для проверки радиуса гибки, гидравлический уровень и так далее. Этот набор пригодится и в процессе сборки, и в ходе раскроя заготовок.

Подготовив все инструменты можно заняться раскроем заготовок и последующей сборкой печи. Ну а по завершению сборки можно заняться и установкой печи в комнате.  И далее по тексту мы рассмотрим эти этапы более подробно.

Этап раскроя заготовок

Раскрой заготовок начинается с отделения мерных отрезков от трубчатого погонажа. Причем габариты мерных отрезков должна соответствовать длине дуги, сгибаемой из трубы.

Далее нужно отделить от металлического листа овальные заготовки, расходуемые на изготовление передней и задней стенки. Кроме того, из остатков стального листа нужно нарезать ленты, закрывающие просветы (между трубами) в стенке печи.

Кроме того, на этом же этапе из листа вырезают заготовку для U-образного поддона и заслонки полувала. Остатки металла расходуют на дверцу печи и полосы для сборки круглого патрубка поддувала и вытяжной трубы.

Следующий этап процесса формирования заготовок – гибка труб и полос. Причем трубы и полосы на корпус гнут по дуге, сверяя с калибром (радиус 225 миллиметров при длине трубы 1,2 метра). Для этих целей используется вальцовый трубогиб. А патрубки для поддувала и дымохода – гнут в кольцо, на том же инструменте. Если это невозможно, то патрубки попросту отрезают от трубы большого диаметра.

Этап сборки

Сборка печи начинается с изготовления корпуса.

Этот этап реализуется следующим образом:

Сборка корпуса
  • На сварочный стол укладывают первую (со стороны задней стенки) трубу, рядом размещают деревянный брус, толщина которого должна совпасть с диаметром согнутой трубы.
  • На брус укладывают вторую трубу, края которой лягут поверх первой. Рядом укладывают второй брус, внахлест на первый и с упором ко второй трубе.
  • Указанная последовательность действий, предполагающая укладку труб в шахматном порядке, повторяется до выхода на уровень передней стенки.
  • Далее трубы выравнивают и прихватывают точечными швами в узлах сопряжения.

Получив тело корпуса нужно вварить на нужной высоте в его внутреннюю часть U-образный поддон, отсекающий вторичную камеру сгорания от первичной. Нужно  прихватить точки сопряжения поддона и внешней части камеры сгорания точечной сваркой, а затем проварить всю плоскость сплошным швом. Кроме того, над предполагаемым патрубком поддувала можно обустроить перфорированную полку или трубчатые.

После этого можно закрыть просветы между трубами полосами металла, согнутыми по тому же радиусу. После этого конструкцию можно кантовать из вертикально положения в горизонтальное, и заварить сопряжения постоянными швами,

Следующий этап сборочных работ – изготовление передней и задний стенок.

Причем, передняя стенка делается следующим образом:

Монтаж передней стенки
  • Овальную заготовку укладывают на лицевую часть корпуса и маркируют ее границы для точной подгонки.
  • В готовом полуфабрикате передней стенки вырезают отверстие под поддувало и наваривают на него патрубок для дроссельной заслонки. Причем саму заслонку можно изготовить, прорезав стенки патрубка по осевым линиям, вставив в полученную перфорацию штырь и наварив на штырь плоский диск, совпадающий по габаритам с внутренним диаметром патрубка поддувала.
  • Дальнейшие манипуляции с передней стенкой предполагают обустройство  круглого отверстия под дверцу и монтаж короткого «воротника», Дверца топки – короткий цилиндр с двойными стенками, должна надеваться прямо на воротник передней стенки, попадая в щель между внешним и внутренним кольцом, наваренными на торец плоской плиты дверки. Причем для большей герметичности между этим кольцами вбивают канат из асбеста.
  • Для фиксации дверцы используют эксцентриковую защелку, фиксирующую штырь, наваренный на внешнюю сторону плиты. Причем с противоположного края к дверце приваривают петли.

Собрав эту конструкцию можно, зафиксировать ее на лицевой стороне корпуса с помощью сварки.

Ну а задняя дверца – это обычный круг с отверстием (над U-образным поддоном) под патрубок системы отвода продуктов горения. Он вваривается в заднюю часть корпуса на предпоследнем этапе. Ну а последний этап – это монтаж Г-образных опор, ввариваемых в нижней части корпуса.

Установка печи Булерьян своими руками

Установка печи в комнате предполагает обустройство печного «фундамента» — плиты из плоского шифера, отделенной от напольного покрытия огнеупорной прослойкой из асбеста.

Ввод трубы в патрубок осуществляется с помощью муфты или посредством раструбного соединения, герметизируемого асбестовым уплотнителем. Вывод трубы за пределы комнаты реализуется по общепринятым правилам обустройства дымоходов. На этом монтаж печи булерьян считается законченным.

Печь булерьян своими руками

Оглавление:

  1. Общие сведения про печь
  2. Принцип работы печи
  3. Применение булеряна
  4. Экономичность печи
  5. Безопасность эксплуатации
  6. Иное применения булерьяна
  7. Изготовление булерьяна своими руками

Часто при строительстве того или иного подсобного помещения возникает вопрос его отопления. Причём такой же вопрос часто возникает, когда речь идёт и о жилых помещениях, например, дача. Иногда чтобы не мёрзнуть люди ставят в гаражах буржуйки, однако их КПД малый, поэтому они не совсем эффективны.

В таком случае самодельный булерьян будет наилучшим выходом. Выгодным отличием таких печей от тех же буржуек состоит ещё и в том, что они не сжигают весь кислород, создавая душное помещение, а нагревают его. Через печь воздух проходит и нагревается от 60 до 150 градусов, а потом нагретым, отдаётся во внешнюю среду.

Общие сведения про печь

Эта печь представляет собой цельную металлическую конструкцию, которая имеет достаточно большое количество трубок.

За счёт этих трубок происходит принудительная конвекция, которая приводит к быстрому и эффективному нагреванию воздуха. Самодельный булерьян работает по очень простому физическому закону, который всем известен ещё со школьной скамьи:

  1. Тёплый воздух поднимается вверх;
  2. Холодный воздух опускается вниз.

Таким образом, получается, что тёплый воздух выходит с верхних трубок, а с пола постоянно подтягивается холодный, который потом тоже нагревается и выходит через верхние трубки. Даже самая маленькая печь способна пропускать через себя порядка 4-5 кубических метров воздуха за одну минуту. Если взять в рассмотрение стандартный гараж, то можно легко увидеть эффективность такой печи. Допустим, что гараж имеет следующие размеры:

  • Длина 6 метров;
  • Ширина 4 метра;
  • Высота 2,5 метра.

Легко можно посчитать его объём, то есть объём отапливаемого воздуха. Объём равен:

6*4*2,5=60 кубических метров. Если принять в расчёт то, что за одну минуту даже самая маленькая печь отапливает порядка 4 метров кубических воздуха, то такой гараж она протопит всего за 15 минут. Как видно эффект на лицо!

Принцип работы печи

Самодельный булерьян не только очень эффективен, но при умелом использовании ещё и очень безопасен. Работает такая печь на твёрдом топливе, то есть фактически на всём что горит – на дровах, на угле, на брикете и так далее.

Вообще же принцип работы очень простой, он подобен принципу работы газового генератора. Сначала в камеру сгорания забрасываются дрова, или любой другой вид топлива, а потом происходит горение. При этом идёт активное выделение газов, которые поступают в эжекторы для полного сгорания. Именно за счёт этого достигается очень большой КПД, который равен в среднем порядка 80 процентов.

Поскольку гараж это всё-таки не жилое помещение и высокие температуры там не всегда нужны, то была придумана специальная система регулировки температуры нагревания воздуха. Самодельная печь булерьян имеет две такие системы регулировки:

  • Регулятор мощности, который закреплён на дверце;
  • Регулятор степени подачи кислорода, который находится на дымовой трубе.

В общем случае и самодельные печи булерьян могут работать в двух основных режимах:

  1. Интенсивный нагрев воздуха;
  2. Режим газификации.

Работа в первом режиме заключается в том, что помещение нагревается в очень короткий срок, потом постепенно остывает, потом его отапливают снова, то есть принцип обычной домашней печи. Второй режим позволяет нагреть помещение и поддерживать температуру на постоянном уровне. Второй режим отличается от первого не только по своему характеру, но и по способу топки.

Если в первом случае нужно постоянно подбрасывать топливо, чтобы достичь заданной температуры, то во втором режиме нужно просто забросит топливо один раз и оно достаточно медленными темпами будет прогорать полностью, не оставляя больших несгоревших частей. Такой режим топки позволяет держать температуру на практически одном уровне 12 и более часов.

Для гаража подходит как тот, так и другой режим.

Применение булеряна

Как уже говорилось, печь такого типа может быть применена практически везде.

Она предназначена для отапливания одного помещения. Её можно устанавливать в гаражах, в домах, на складах, в теплицах. Булерьян стала настолько распространена, что её поставили на промышленные колёса. Печь булерьян промышленного производства имеет срок годности порядка двух лет, однако как показывает многолетняя практика, она может служить не то что несколько лет, а несколько десятков лет. Точно так же можно сказать и про печь булерьян своими руками.

Экономичность печи

Печь является очень экономной в плане использования топлива. За счёт своей эффективности и высокого уровня КПД его и так много не надо для того, чтобы отопить гараж, но и то, что требуется, сгорает полностью и без остатка. Самодельный булерьян, как и промышленный аналог имеет две стадии сжигания топлива. То есть существует всего две камеры. Первая камера предназначена для тления топлива и образования газов. Вторая камера нужна для того, чтобы эти газы сгорели полностью, что происходит по средствам вторичного воздуха, который попадает в камеру через специальные форсунки.

В результате такого двойного сгорания достигается так называемое чистое горение топлива, то есть горение без отходов, остаётся только зола и пепел. Таким образом, достигается КПД, как уже отмечалось ранее, в 80 и выше процентов. Всего печь может работать порядка 12 часов на одной порции топлива. Это значит, что за сутки нужно всего лишь дважды подкинуть в камеру сгорания топливо, а остальное он сделает сам.

Безопасность эксплуатации

Нередко случаются возгорания гаражей и других построек по причине применения неисправных отопительных элементов и самодельных печей. Гараж часто загорается по той причине, что температура используемой в нём буржуйки очень высока и до её поверхности касаться не стоит.

Так как в гараже постоянно присутствуют различные легко воспламеняемые вещества, то поддерживать пожарную безопасность в нормальном состоянии очень сложно в таких условиях. Что касается булерьяна, то можно сказать обратное. Его крышка закрывается герметично, даже в самодельной печи – такая у неё конструкция, а температура поверхности очень низкая по сравнению с другими отопительными агрегатами. Это позволяет сделать вывод, что такая печь самая пожаробезопасная из всех ныне существующих подобных отопительных элементов.

Иное применения булерьяна

Нередко случается так, что выходит из строя отопительное оборудование дома, работающее например на газу.

Так как сам газовый котёл работает от электричества, то простое его отключения оставит дом без отопления, а если котёл ещё и сломается, то такая ситуация может продержаться не один день.

Чтобы избежать подобной ситуации часто булерьян подключают к основному отоплению, то есть просто выводят его дымовую трубу в основную.

Если её нет, то можно такую трубу сделать, только следует учесть некоторые особенности, например, достаточно холодный дым от булерьяна, отсюда и способ кладки с некоторыми отличиями.

Изготовление булерьяна своими руками

Для того чтобы изготовить булерьян собственными руками потребуются некоторые инструменты и некоторые материалы. Сам котёл можно сделать из старого водяного котла, если его нет, то можно его сварить из какого либо железа. Такие котлы часто устанавливались в тех домах, где было паровое отопление. Они нужны были для постоянной подачи воды в батареи, и поэтому находились на чердаках домов.

Так вот,дальше снизу такого котла необходимо вырезать стенку, чтобы постоянно в котёл поступал свежий воздух. Сверху также стоит вырезать несколько круглых отверстий, которые будут служить для вывода тёплого нагретого воздуха в отапливаемое пространство. К этим отверстиям можно потом приварить патрубки, то есть короткие цилиндры такого же диаметра, как и проделанные отверстия. Позже на эти трубки можно одеть гофрированные трубы.

Для того, чтобы газ дожигался в верхней части камеры, так как он уже тёплый, нужно установить внутри самого котла специальный патрубок. Он нужен для того чтобы в принудительном порядке обеспечить поступление прогретого воздуха наверх и тем самым как бы засасывать холодный воздух из вне, то есть обеспечивается принудительный газовый обмен.

Что касается дыма, то его нужно выводить. Дымоход можно сделать из обычного красного кирпича, можно из металлической трубы небольшого диаметра, а можно и из асбестоцементной трубы. Обычно при установке асбестоцементной трубы она начинает лопаться и осыпаться, так как выходящий дым очень горячий. В случае с булерьяном этого не происходит, так как дым имеет маленькую температуру.

Следует отметить и тот факт, что, не смотря на безопасность использования такой печи, принимать дополнительные меры защиты всё же стоит. Одной из таких мер будет постановка печи в нужное место, а именно не ближе 1-1,5 метров от деревянных поверхностей и легко воспламеняющихся веществ.

Также следует позаботиться о какой либо не горящей подставке для печи, так как она должна располагаться не меньше чем на 20 сантиметров выше уровня пола, но лучше, чтобы было порядка полуметра. Это обеспечит и достойный уровень безопасности и улучшит обмен воздуха между печью и окружающей средой. В качестве такой подставки можно использовать кирпичную кладку, а в гараже всегда можно найти металлический диск от автомобиля.

Канадская печь для дачи «Булерьян»: отзывы. Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет использования инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки предусмотрена специальная двойная стенка. Основная камера устройства - зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Сборка / установка такого типа в доме - это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр - 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, ...

Отзывы потребителей о печи "Буллерян Классик (тип 00)"

Отзывы о печи "Булерьян Классика" хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи "Буллерджан" по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы специалистов о печи "Буллерджан Классик (тип 00)"

Данные печи "Буллерян" отзывы профессионалов заслуживают хорошие. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства - несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, а глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный - 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долгое время сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели "Булерьян Кантри (тип 00)"

Отзывы о духовке "Булерьян Кантри" положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерджан» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина - 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьянский край (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Булерьян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Эта канадская печь «Булерьян» отзывы специалистов заслуживает не такого восторженного отзыва, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный - 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь «Буллерджан Кантри (тип 01)»?

Отзывы о духовке "Булерьян Кантри" среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом, печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, да и гарантия производитель дает большие. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем не возникает, а периодически убирать золу не так уж и сложно.

Самодельные печи отопления.Особенности конструкции печи-буржуйки. Какие бывают печи

Для обогрева гаража можно легко сделать топку на дровах. Это не займет много времени и обойдется совершенно недорого, поскольку разрешено использование материалов, нарушающих авторские права.

Зачем нужно отдавать нежилое помещение?

Госстандартами установлено, что в гараже температура воздуха не должна опускаться ниже + 5 ° С. Если не придерживаться этих норм, двигатель не запустится, особенно после продолжительного простоя автомобиля.

Для сильного мороза Может замерзнуть даже антифриз. Значительно увеличивает количество поломок автомобиля из-за негативного воздействия затвердевшей воды. Также, согласитесь, проводить ремонт автомобиля в жару намного комфортнее.

Достоинства и недостатки топки дровами

Semit твердое топливо В качестве источника энергии для обогрева гаража можно получить такие преимущества:

  • невысокая стоимость дров;
  • не нужно покупать дорогостоящее оборудование и дополнительно тратить деньги на электроэнергию;
  • малые габариты печи при высокой производительности;
  • нагревательный прибор можно дополнительно использовать для приготовления пищи и разогрева;
  • простота изготовления и монтажа установки на дрова.Больше не нужно обустраивать массивный фундамент.

К недостаткам можно отнести то, что такие нагревательные устройства быстро нагреваются, но также быстро отдают тепло окружающей среде. Для поддержания оптимальной температуры нужно постоянно подбрасывать свежие дрова. Расход топлива значительно увеличивается.

Разновидности отопительных приборов

Для обогрева гаража можно сделать такие виды печей:

  • буржуйка с металлическим корпусом;
  • печь кирпичная;
  • отопительный прибор длительного горения.

Для самостоятельной установки буржуйка необходимо иметь навыки работы с болгаркой и сварочным аппаратом. Кладку из кирпича в этом случае произвести намного проще.

Bourgesic - Производственные особенности и конструктивные элементы

Бурзуйки схема

Это достаточно простая конструкция, которая состоит из таких элементов:

  • камера багажника или топка;
  • колосниковая;
  • сбит с толку;
  • solnik;
  • металлическая дверь;
  • дымоход.

Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении трубы дымохода к верхней стенке камеры кулера необходимо ее усилить. Это место считается самым слабым, металл здесь чаще всего бывает.

В качестве решетки используйте прочную металлическую решетку. Можно взять готовое или сделать своими руками из уголка или проволоки. В решетке проделайте много мелких отверстий для удаления золы.

Пошаговое производство стальных труб из стальных труб

  1. Используйте стальную трубу диаметром 0.4-0,5 м при длине 1 м, до которых нужно бороться ногами.
  2. Из стального листа вырежьте два круга того же диаметра, что и труба.
  3. Сделайте в одном круге дверцу топки и отверстие под трассу.
  4. Длина колосниковой решетки равна длине буржуйки, а максимальная ширина равна диаметру. Лучше всего использовать металлическую сетку шириной, которая немного меньше диаметра корпуса. Вставляем в трубу и завариваем до стен.
  5. Привариваем к трубе металлические круги.Следите за качеством шва, чтобы добиться герметичности печки.
  6. Возле дырки в круге прикрепите петлю, за которую вы присасываете дверцы.
  7. На крышке корпуса ближе к задней стенке проделайте отверстие диаметром 100 мм под дымовую трубу.

Следующая схема топки на дровах для гаража подойдет, если у вас нет металлической трубы. Сделать его своими руками очень просто, используя металлическую отделку.

Технология производства:

Бризуйка кирпичная

Для установки кирпичной печи Для гаража потребуется дополнительная засыпка небольшого плитного фундамента глубиной 200 мм.Камера машины полностью вылеплена из огнеупорного кирпича.

На передней стене конструкции оставьте окно за дверью и задумайтесь. Из частей кирпича в нижней части нагревательного устройства небольшие выступы для установки колосниковой решетки.

Для крепления крышки поставьте вентили на стены. Сверху сделать кладку в 1-2 ряда кирпича.

Также можно использовать металлический лист для оформления верхней стены. Выдавить его на буржуйк, после чего зазоры обработать фаской из глины.В верхней части устройства обратитесь к отверстию для дымохода.

Строительство печей длительного горения

Благодаря наличию специальной заслонки самодельные печи этого типа очень эффективны, потому что дрова не зажигаются, но долго. С помощью продувок можно регулировать интенсивность пламени и мощность нагревательного устройства.


Печь длительного горения своими руками

Чтобы сделать установку для отопления гаража, нужно использовать металлический бак объемом 200 литров.В его верхней части проделайте отверстие для дымохода диаметром 150 мм. Также доработайте отверстие для трубопровода, по которому свежий воздух будет поступать в ствол.

Для груза вырежьте из металла круг, соответствующий диаметру ствола. Будем разводить ряды. Также проделайте отверстие диаметром 100 мм, куда вставить небольшой кусок трубы. Такой груз помещали в бочку под крышкой. В корпусе нагревательного прибора проделайте два отверстия для подачи топлива и удаления золы.Каждую из них дополнительно оборудуют дверьми.

Сделать отопительный прибор своими руками достаточно из простых материалов - металлического листа или бочки, уголков, труб, кирпича.

Видео: Супер Буржуй для Гаража

Секреты лечения боли в суставах от нашего постоянного читателя.

Здравствуйте!

Меня зовут Геннадий Алексеевич. Я живой магазин с опытом работы более 20 лет. Занимаюсь как ремонтом, так и строительством русских печей и каминов.Работа всегда выполняется очень качественно и аккуратно, что негативно сказывается на состоянии стыков. С возрастом боли стали усиливаться, вплоть до того состояния, когда я больше не могла работать. Опровергнутый множеством и медикаментозных, и народных методов лечения, я понял, насколько серьезно мое заболевание, так как положительного эффекта не было. Пока мне не попалось ни одного инструмента, о котором я хочу вам рассказать.

Это уникальная смесь редчайших и мощных природных целебных веществ.Это средство доказало свою эффективность не только пациентам, но и наукой, которая признала его эффективным лекарством. Как показали исследования, боли в суставах и спине продолжаются 10-15 дней. Главное, четко следовать указаниям в методике. Заказать инструмент в оригинальной упаковке, с гарантией качества можно

.

Если есть необходимость отапливать помещение, можно сделать печь на дровах. Сделать такой монтаж своими руками, обладая определенными навыками сварки, можно, если в качестве материала предполагается использовать металл.Довольно распространенная разновидность дровяных печей - буржуйка. Это довольно просто, но его эффективности хватит, чтобы согреть негабаритное помещение. Для работы могут использоваться не только дрова, но и другие разновидности топлива, а именно: уголь, хлам, торф, древесные отходы.

Изготовление переносной духовки

Походную печь на дровах можно сделать и самостоятельно. Для этого используйте цилиндр, который будет использоваться для первоначальной резки. Рекомендуется приготовить его, выпустив пропан. Верхняя часть станет основой. Резать можно болгаркой.Дно обрезано. Далее можно вырезать дверцу топки. После двери необходимо установить на заранее приваренные петли. Далее переходим к запутанной черенке, которая должна располагаться внизу. Теперь можно приступать к монтажу мангала. Сделать его допустимо из металлического листа (6 мм). Этот элемент приваривается к печи, заранее ставится решетка. В жаровне готовится отверстие для дымохода, в которое после можно вставить трубу. Для того, чтобы печь использовала ручки по бокам.В заключение дизайн покрывается краской.

Разновидности дровяных печей


Отопительные печи на дровах можно делать не только из металла, но и из кирпича. Но такие установки встречаются не так часто, потому что построить их не очень-то просто. Кроме того, к материалу и особенностям дымохода предъявляются очень строгие требования. Если сделать конструкцию неправильной, то она не нагреет дом, а только обернется проблемами. Обойтись такая установка будет не очень дешево, да и времени на строительные работы уйдет довольно много.

Плюсы буржуйки

Печь для теплицы на буржуйских дровах не подразумевает необходимости установки сложного фундамента, не потребуются соответствующие документы. Обслуживать его очень просто, а установка обойдется бесплатно. Бурж можно использовать не только как обогревательный прибор, но и в роли варочной печи.

Минусы Буржуйки

Однако описанные печи имеют свои недостатки, один из которых выражается в быстром увеличении расхода топлива, а второй - в быстром охлаждении, что связано с отсутствием способности аккумулировать тепло. .

Производственные особенности


Описываемая печь на дровах - сделать это вполне реально - должна иметь дымоход, а в помещении, где предполагается его сделать, необходимо оборудовать вентиляцию печи. приточно-вытяжного типа. Ввиду того, что установка является источником повышенной пожарной опасности, необходимо соблюдать правила ее установки. Значит, его нужно расположить как можно дальше от легковоспламеняющихся предметов, в том числе будет соорудить забор, который исключит возникновение пожара.

Конструктивные особенности

Для того, чтобы появилась возможность самостоятельного изготовления бытовой печи на дровах, необходимо ознакомиться с ее конструктивными особенностями. Итак, в основе изделия должен быть металл, толщина которого должна быть не менее 4 мм. Как незаменимый компонент печи. Не обойтись при изготовлении топки и без решетки, а также дымохода и зольника. Загружать топливо можно будет через дверцу.

Для облегчения процесса изготовления печи в качестве основы можно применить стальную бочку, но при этом необходимо учитывать, что толщина ее стенки должна быть равной указанной выше. Для этой цели отлично подходят газовые баллоны, в которых использовались стальные трубы, а также листовой металл. Пригодится металлический уголок.


Если печь на дровах будет изготовлена ​​своими руками, стоит учесть, что она должна содержать две камеры.Один из них будет выполнять роль зольника, а второй будет происходить сгоранием. Топка должна иметь чуть более внушительные размеры по сравнению с другой камерой. Однако в каждом отсеке обязательно должны быть дверцы и дырочки.

Особенности устройства колосниковой решетки

Перед тем, как приступить к изготовлению печи для дома или паровой бани, необходимо понимать, что колосниковая решетка находится непосредственно между аштарем и термокамерой. Но дверь крепится к пожарному отверстию, в котором обязательно должен быть надежный клапан.Ставится решетка с горючим, она способна во много раз усилить тягу во внутреннем пространстве. Кроме того, у этого элемента есть еще одно назначение, заключающееся в просеивании золы. Отсюда его следует удалить как накопление.

Печь на дровах в гараж может иметь решетку с довольно разным размером продольных отверстий. Этот параметр необходимо уменьшить, если при эксплуатации предполагается производить топку не только на дрова, но и, например, на уголь. Специалисты подскажут, как именно и дают возможность предусмотреть все варианты эксплуатации печи.В роликовой камере допускается установка заранее изготовленного ящика из высококачественной стали. Это позволит намного проще избавиться от скопившейся золы, для этого достаточно получить ящик с дыркой.

Устройство дымохода

Для изготовления дымохода необходимо проделать отверстие в верхней плоскости конструкции, оно должно быть подходящим для этого. Он может иметь изогнутую форму, а может располагаться под некоторым углом. Делать это допустимо по горизонтали или по вертикали.В конечном итоге это позволит отапливать комнату в гораздо более короткие сроки. Банная печь на дровах должна иметь дымоход, диаметр которого должен быть не менее 120 мм. В противном случае у вас получится буржуйка, которая при работе станет дымить, при этом придется переделывать конструкцию, чтобы решить проблему.

Делая трубу, необходимо помнить, что горизонтальные участки не должны быть длиннее 1 м, а степень их расположения не должна отличаться от значения 30 0.А дымоход дымохода, выходящий из установки, должен иметь толщину стенки, как и в конструкции топки, не менее 3 мм. Через 2 м дымоход можно соорудить из более тонкой стали, например 0,7 мм, это связано с тем, что дымовые газы в этом промежутке не такие агрессивные по температуре.

Топку на дровах можно изготавливать только на дровах, необходимо учитывать, что их установка допустима только снаружи, это объясняется тем, что такой материал не способен справиться с воздействием высоких температур.Если установить такую ​​трубу прямо на выходе дымовых газов, то в короткие сроки она потеряет прочностные характеристики и сморщится или прорежется в трещинах. Но применительно к отношениям можно отметить, что они намного прочнее. Их можно использовать при необходимости избавиться от зазоров в конструкциях, оставшихся от неправильной работы со сварочным аппаратом. Наружная площадь трубы должна быть как можно выше по отношению к поверхности кровли, это расстояние должно быть примерно 1.5 м, на которые отлично подействует сила тяги.

Установка топки

Дровяные печи для этого следует установить заранее, необходимо подготовить обвязку, сделанную из уголка. Кроме того, конструкция должна быть устойчивой, для этого основание должно быть максимально жестким, стальной лист следует класть на пол. Пригодится в случае, если из топки вылетали искры при горении или загрузке топлива.

Подпопплинг стального листа должен располагаться таким образом, чтобы он выступал за пределы установки на 20 см с трех сторон.А вот что касается лицевой стороны, лист из-под топки должен быть 60 см.

Печь на дровах в гараж или любое другое помещение должна быть изготовлена ​​с таким расчетом, чтобы стыки были герметичными. Это исключит вероятность попадания дыма в пространство помещения, что очень вредно, в первую очередь, для здоровья, а уж потом - для тяги. Вне участка трубы, минимальная длина которой была указана выше, требуется надежно закрепить проволокой растяжками, при этом ее верхняя часть обязательно закрывается зонтиком-искрообразователем.

Повышение КПД печи

В связи с тем, что печь для бани на дровах должна давать в разы больше тепла, ее можно как-то улучшить. Как правило, печь бубжуйки имеет патрубок, который располагается сзади, что довольно традиционно. Для повышения КПД необходимо монтировать этот элемент конструкции спереди, это делается над термокамерой. Это даст следующий эффект. Итак, изначально начали утеплять стенки топки, что повысит тепловую отдачу.Но если после изготовления печь будет облицована кирпичом, как и сама труба, можно будет увеличить период до момента полного остывания, что, в свою очередь, позволит многократно сэкономить топливо.

Такая кирпичная печь на дровах будет работать еще эффективнее, если ее внутренние стены выложить такую ​​при наличии свободного места, потому что габариты конструкции увеличатся. Такие манипуляции необходимо проводить прямо в стационарном отсеке.Если вы еще не выбрали способ увеличения теплоемкости топки, то можете рассмотреть вариант, при котором устанавливаются дополнительные ребра. Для реализации этого метода необходимо к боковым стенкам конструкции прикрепить полосы из толстой стали, которые будут располагаться перпендикулярно стенам. При этом отапливаемая площадь увеличивается в разы, что вскоре согреет окружающий воздух. Если поставить на печь емкость с водой, это будет способствовать сохранению накопленного тепла после того, как процесс работы печи окажется прерванным.Такие водяные печи на дровах тоже можно использовать для подогрева воды, а также для приготовления пищи.

Если вы решили сделать топку с закрепленными на ее стенках краями, допустимо применить кожух для защиты. Его изготовитель может быть из стали или специальных жаропрочных материалов. Это значительно снизит риск возгорания ожога на тот момент, пока в топке не загорится огонь.

Еще один отличный метод повышения эффективности - использование стальных труб. Они должны иметь значительный диаметр.Их приваривают сверху печи и направляют в противоположные стороны, что должно напоминать запекание булерьяна.

Устранение неполадок в работе печи

Печь для теплицы на дровах после изготовления может вас не устроить. Причин тому может быть несколько, например, конструкция - ненужный дым. Эта проблема может сопровождаться сложностью формования. При этом стоит подумать, по правилам Ли был сделан дымоход, к тому же такое иногда бывает при использовании сырого топлива.Причина может заключаться в ясеневом брусе, то есть перепутанный может иметь слишком большие габариты. Довольно часто диаметр дымохода не соответствует размерам термокамеры. Более того, дымоход может недостаточно подниматься над поверхностью крыши.

Во избежание подобных проблем необходимо заранее подготовить чертеж печи на дровах и поработать над ее изготовлением. Но если все вышеперечисленные факторы оказались не обоснованными, а причина в дровах, то хранить их нужно правильно, то есть под навесом.Также сравниваются размеры топочной камеры, которая, например, ограничена пределом 70х70 см, а дымоходная труба не должна быть меньше 110 см. Что касается габаритов актива, с помощью которого регулируется поступающий в топку воздушный поток, то его размеры должны быть в 3 раза меньше по сравнению с термокамерой.

Прежде чем делать печь на дровах, необходимо, прежде всего, подумать о том, как соблюсти правила пожарной безопасности. Это выступает как важнейшее обстоятельство при изготовлении такой конструкции.Уже тогда можно переходить к работам по изготовлению и подготовке места для установки печи. Это будет залог успеха.

Гараж для большинства автовладельцев - это не только джентльменская или мини-мастерская, но и место для свободного времяпрепровождения. И часто бывает так, что зимой приходится тратить больше времени на двигатель, чем на саму поездку, и ремонт приятнее и удобнее проводить в тепле. Поэтому рано или поздно все автомобилисты задумываются об обогреве гаража.


Покупка или самостоятельное изготовление?

Оптимальным вариантом отопления станет гаражная печь своими руками. Подготовка всех компонентов для этого не составит особого труда, но для начала нужно определиться с типом печи. При этом учитываются следующие моменты:

  • простота эксплуатации;
  • надежность;
  • низкий расход топлива.

Чтобы выбрать подходящий вариант, необходимо ознакомиться со всеми типами печей печей.

Основные виды горения

Современное отопительное оборудование можно классифицировать по ряду характеристик, но основная из них - это тип используемого топлива. Исходя из этого, можно выделить следующие группы.

Примечание! Монтаж газового котла лучше доверить профессионалам, соблюдающим все правила обращения с подобными устройствами.

Гаражная печь - какая должна быть

Чтобы выбрать подходящую конструкцию, нужно заранее определиться с несколькими важными моментами, среди которых:

  • гаражная зона;
  • плановое время обогрева;
  • максимальный бюджет.

Примечание! Если гараж выполнен в виде пристройки к дому, желательно установить устройство, которое будет подключаться к электрической или газовой сети. Если это отдельное помещение, лучше организовать автономную систему.

Печь должна иметь следующие параметры:

  • сечение вытяжного канала 10 см;
  • Вес
  • - не более 35 кг;
  • габариты - 70х50х35 см;
  • объем - не более 12 литров.


Это простой вариант, который идеально подходит для обогрева гаражного помещения. Наибольшей популярностью у автомобилистов пользуется сооружение «Буржук».

Основные преимущества


Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

  • отсутствие необходимости в строительстве фундамента;
  • простота эксплуатации;
  • возможность использования как нагрева, так и приготовления пищи;
  • эконом;
  • автономность от связи;
  • низкая стоимость;
  • малых габаритов;
  • высокий КПД.

Примечание! Единственным минусом можно считать большой расход топлива, пусть и относительно недорогого. Древесина быстро выгорает, а отобранный тепло не накапливается. Как только он останавливается, корпус печи начинает остывать.



Четких требований к оформлению дизайна нет, сделать «бордовое» может каждый с учетом собственных потребностей и предпочтений. Но в любом случае печь должна состоять из четырех основных элементов.

  1. Топочная камера - это емкость, в которой будет гореть топливо.
  2. Сетка, расположенная рядом с основанием. Обеспечивает тягу и используется для закладки дров.
  3. Ролик установлен под решеткой. Необходимо снять узлы поддона.
  4. Дымоход.

При желании «буржито» можно несколько усилить, чтобы уменьшить расход дров. Для этого выхлопное сопло устанавливается не у задней стенки, а поверх двери.В этом случае сначала будут нагреваться стенки топки, а затем газы попадут в трубу. Следовательно, время передачи тепла увеличится.




Что потребуется в работе

Для изготовления дровяной печи Требуются следующие материалы:

  • канал;
  • Емкость утюга на 200 л;
  • труб.

Для определения объема расходных материалов ознакомьтесь с чертежами гаражной печи, внимательно осмотрите все соединительные узлы.

Шаг 1. Сначала вырезается верхняя часть емкости. Для этого можно использовать болгарку.


Шаг 2. Берем сформированные края. Края ствола заворачивают внутрь молотком. Точно так же охлаждаются края крышки, но уже на этот раз.

Шаг 3. В центре крышки прорезается отверстие Ø10-15 см под трубку. Для этого можно использовать молоток и зубило.

Шаг 4. Канал приваривается к крышке.При этом отверстие для заглушки можно как заварить, так и оставить для визуального контроля процесса горения.



Шаг 5. В верхней части корпуса проделывается отверстие Ø10 см под дымоход, труба приваривается.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы поверхность слегка приподнялась над поверхностью. По этой трубе в конструкцию будет подаваться воздух.



Печь Бурнзуйка готова.






Особенности эксплуатации

После сборки печи необходимо провести тест на правильность работы. Для этого нужно выполнить такую ​​последовательность действий.


Шаг 1.Сначала залита дровами камера кулера.

Шаг 2. Устанавливается и закрывается крышкой патрубком для подачи воздуха. Во время горения топлива крышка постепенно опускается.

Шаг 3. Вставляют дрова, слегка смоченные бензином, кидают зажженную спичку.

Примечание! Если все сделать правильно, то этих дров хватит примерно на семь часов работы. Время теплоотдачи залитых дровами может достигать шестидесяти часов.


Видео - «Буржик» своими руками


Схема агрегата на выхлопном масле во многом напоминает описанного выше «буржито», но все же имеет свои особенности.

Основные преимущества

К сильным сторонам конструкции следует отнести:

Что потребуется в работе

Чтобы построить печь на тренировке нужно позаботиться о:

  • выхлопная труба;
  • пара металлических резервуаров с толщиной стенок не менее 4 мм;
  • труба под верхнюю емкость;
  • соединительная труба с множеством отверстий.

Последовательность действий должна быть следующей.

Шаг 1. Одна из емкостей на 10-15 литров будет служить дном конструкции - она ​​будет здесь обслуживаться. В верхней части этой емкости проделывается отверстие.


Шаг 2. Приваривается крышка. Необходимо сделать так, чтобы с его помощью можно было регулировать подачу воздуха при испытании на горение - для этого крышка должна подниматься / опускаться.

Шаг 3. Верхняя емкость будет одновременно работать с термокамерой и нагревательным устройством.Толщина стенок емкости, как уже было сказано, должна быть не менее 4 мм, ведь конструкция будет нагреваться до 900ᵒ.


Шаг 4. Емкости соединяются между собой перфорированной трубкой Ø36 см.

Примечание! Если используется цельное изделие, то необходимо сделать 48 отверстий Ø1 см - 6 рядов по 8 штук в каждом.

Шаг 5. К верхней емкости приваривается сопло.


Шаг 6.К патрубку присоединяется оцинкованная труба для выхлопа. Для обеспечения хорошей тяги высота дымохода должна быть не менее 4 м.

Если все сделать правильно, то получится плита с такими характеристиками:

Для полноценного обогрева всего помещения нужно придерживаться определенных требований.

  1. Топку необходимо устанавливать как можно дальше от горючих материалов.
  2. Раз в две недели нужно чистить конструкцию.
  3. Если диаметр выхлопной трубы больше, чем выхлопной, то количество сажи уменьшится.
  4. Если вместо обработки чистый материал, то чистку можно проводить реже - примерно раз в месяц.

Печь пробного пуска


После сборки самодельной конструкции необходимо выполнить следующие действия.

Шаг 1. В нижнюю емкость помещается листок бумаги, поверх него заливается тест.

Шаг 2. Топливо горит (около десяти минут).

Шаг 3. При дальнейшей работе необходимо заливать по 4 л за один раз.

Примечание! Вместо работы можно использовать солярку.

Для более детального ознакомления с дизайном посмотрите тематическое видео.

Видео - печь на отработанном масле

У большинства автомобилистов есть гараж, который часто служит не только убежищем для любимой машины, но также используется как мастерская или место мужских разговоров. Часто бывает, что в холодную погоду прогрев двигателя занимает больше времени, чем сама поездка, и в результате актуальность запланированной поездки сводится к нулю.Да и обсуждать с друзьями последние тенденции в области автотранспорта намного комфортнее в теплом помещении. Согласитесь, что ремонт автомобиля или другие мероприятия лучше проводить в тепле. Поэтому обязательно позаботьтесь об обогреве гаражного помещения.

Правильным решением «холодной» ситуации станет печь для гаража своими руками. Подготовить комплектующие и собрать их самостоятельно не составит труда, если есть хотя бы небольшие навыки работы с разными материалами и инструментами.

При выборе подходящего типа гаражной печи главное:

Какие бывают печи?

Современные агрегаты для отопления гаражей, представленные на рынке, обладают определенными характеристиками, позволяющими классифицировать оборудование. Главный фактор - это тип нагревательного материала.

По такому принципу выделяют следующие виды отопительного оборудования:

Требования к конструкции печи для гаража

Чтобы определиться с типом печи, ответьте себе на несколько следующих вопросов:

  1. Сколько денег вы готовы потратить на обогреватель?
  2. Какова площадь предполагаемого помещения гаража для отопления?
  3. Как долго ты собираешься трахать гараж?

Важно! Если гараж является пристройкой к жилому помещению, то в этом случае мы рекомендуем установку агрегата, подключенного к общей газовой или электрической сети.Если это автономное помещение, у которого нет рядом жилых домов с коммуникациями - сделайте отдельную систему.

Чтобы в процессе эксплуатации печь не доставляла неудобств, подходящими параметрами создаваемого агрегата будут следующие характеристики:

Как собрать конструкцию дровяной печи своими руками?

Экономичная печь на дровах, самостоятельно собранная, считается самой простой в обслуживании и идеально подходит для отопления автономных гаражных построек.Часто в хозяйстве автолюбителя встречается отопительное сооружение с названием Буржуйское.

Преимущества дровяной печи

Такая печь имеет массу достоинств, среди которых выделяют:

Особенности конструкции печи-буржуйки

Разнообразие буржуазных печных конструкций не имеет четкой регламентации.

Каждый мастер может построить эту конструкцию, учитывая свои предпочтения, но в любом случае такая печь имеет основные элементы конструкции:

Важно! Если модернизировать конструкцию буржуйки, то можно будет значительно сэкономить на расходе дров.Такого эффекта можно добиться, если насадку приварить к корпусу печки над дверью, а не, как принято, за стеной. Благодаря такой установке форсунки в первую очередь будут нагреваться стеновые конструкции, и только потом дрова попадут в трубу. За счет этого увеличится время рекуперации тепла, поскольку кирпич, бетонно-глиняная или изолированная металлическая труба охлаждается намного медленнее, чем стальной корпус.

Материалы для конструкции дровяной печи

Для самостоятельной сборки дровяной печи потребуется приобрести следующие материалы:

Технология Montaja

Как эксплуатировать дровяную печь?

После того, как вы соберете конструкцию печи, сначала проверьте ее на правильность функционирования.Выполните следующие действия:

Видео

Просмотрите видео, в котором наглядно показан пример создания и эксплуатации дровяной печи.

Плита на рабочем месте

На фоне других подобных конструкций печь для масляного гаража выделяется экономичностью, простотой в эксплуатации и недорогим горючим материалом. Дизайн печки на тренировке аналогичен конструкции буржуйки.

Преимущества приложения

Среди характерных достоинств можно выделить следующие:

Строительные материалы

Духовка внахлест можно сконструировать самостоятельно, что не потребует больших усилий и не займет много времени.Чтобы построить самодельную гаражную печь, вам понадобится:

Технология монтажа печи гаражная на масле

Чтобы построить печь своими руками на «Рабочей», выполните следующие действия:

В результате правильно выполненных работ вы получите агрегат с такими параметрами:

Правила эксплуатации печи на "Рабочей"

Для того, чтобы результат работы печи был оправдан и она полностью обогревала помещение гаража, внимательно ознакомьтесь со следующей инструкцией по эксплуатации:

Как работает плита?

Для налаживания работы самодельной печи Для гаража на тренировке необходимо сделать следующее:

Видео

Чтобы более наглядно представить себе принцип устройства такой печи и работу, посмотрите предложенное ниже видео.

Главный критерий при строительстве печи из кирпича - соблюдение компактных размеров, а во всем остальном система такой печи аналогична предыдущим вариантам.

Чтобы правильно построить печь из кирпича, обязательно соблюдайте следующие рекомендации:

Заключение

Какой бы дымоход для гаража вы не выбрали, в любом случае он даст ожидаемый результат. С помощью любого предложенного незамысловатого заполнителя всегда можно поддерживать теплый климат внутри гаражного помещения.А в комфортных условиях и ремонтные работы приятнее выполнять и разговаривать в кругу друзей.

Топочные отходы

  • Спроектировать и собрать духовой шкаф на отработке самостоятельно
  • Сводка
  • Среди множества вариантов самодельных каменок и печей стоит отметить интересную конструкцию каменки на отработанном масле. Многие любители старых автомобилей хранят в гаражах и подвалах значительное количество отработанного моторного масла.В работе по прямому назначению смазка не нужна, а в качестве топлива для печей на коммунальные работы подходит.

    Внешний вид топочного мазута не вызывает восторга, но это только на первый взгляд. Практически все самодельные варианты печи на отработанной смазке неоднократно улучшались и переделывались с целью добиться стабильной работы и хорошей теплоотдачи. Чтобы понять и оценить надежность конструкции, не удалось ни сделать печь на отработке своими руками, ни использовать готовый вариант в сильный мороз.

    Из этих файлов чаще всего делают для себя самый простой и легкий вариант топки на отработанном масле. При желании можно собрать более сложные конструкции:

    • Печь на испытаниях с наддувом в камеру сгорания;
    • Масло для отработанной ванны с регулируемой мощностью нагрева;
    • Духовка на отработке с водяной системой или принудительным воздушным охлаждением нагреваемой поверхности;
    • Отработанное масло для капельных печей.

    Важно! Высокая вязкость и плохое испарение отработанного масла увеличивают возгорание печи, но это не мешает простоте обслуживания и наполнения емкости, контроля процесса горения и удаления выхлопных газов.

    Для большинства конструкций понадобится черный листовой металл толщиной 3-4 мм, угловая шлифовальная машина с тремя дисками по металлу, электроды сварочного аппарата и десятки №4.

    Для работы топки подходит любое углеводородное масло, по консистенции и свойствам аналогичное моторному. Может использоваться гидравлическая и балластная жидкость, все, что может гореть в сильно нагретом состоянии. Отдельным людям удается сжечь прогорклое растительное масло, и даже расплавленный жир отработанный жир.

    Важно! Все варианты возможны при отсутствии присадки к маслу или присадок, которые дают сгорание или пиролиз токсичных или ядовитых соединений.

    Что и где горит в духовке ↑

    Конструкция печного отработанного масла имеет две основные зоны горения и одну вспомогательную. Как такового отдельного фронта или пламени горящей топливно-воздушной смеси в топке нет. Условная зона горения находится в камере сгорания - перфорированной трубе, соединяющей верхнюю и нижнюю части топки.

    В нижнюю камеру находится подача отработанного масла, чем меньше его объем, тем быстрее и лучше нагревается отработанное масло, тем быстрее оно испаряется и горит.К нижнему резервуару по металлическому каналу подсоединяется дополнительная емкость или резервуар с основным питанием выработки.

    Самый сложный процесс обжига печи. Для этого в камеру сгорания выталкивают несколько кусочков дуба, пропитанного керосином. В нижнюю емкость печи через отверстие с крышкой залить ¾ номинальный объем. Подожгли дубок, и процесс обжига пошел.

    Когда теплое масло начинает быстро испаряться, пары, смешиваясь с нагретым воздухом, поступающим в камеру, увеличивают сгорание.Под действием тяги воздуха в трубе продукты сгорания быстро удаляются на безопасное расстояние.

    Вариант капельной печи ↑

    Кроме описанного выше варианта разработки печи в виде гигантской гантели, поставленной вертикально, есть еще одна очень интересная схема печи на моторном масле. Такую конструкцию печки еще называют пламенной чашей. Принцип работы ясен из вытяжной печи на общественные работы.

    Внизу цилиндра открыт небольшой контейнер с наполнителем в виде обломанной проволоки.По вертикали стекает верхняя трубка и капает тестирование. Капли отработанного масла, попадающие на горячий металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они действительно хорошо горят и выделяют меньше сажи.

    Тепло от облака горящего масла передается через стенки в окружающий воздух или в корпус резервуара с водой или теплообменника.

    Если речь идет не о подвижности отработки печи, то лучше использовать конструкцию с капельной подачей масла.

    Как организовать грамотный отвод тепла с поверхности печи ↑

    Немного создать горящий огненный шар. Необходимо еще как-то правильно отвести тепло в окружающее пространство и прогреть воздух в помещении. Фактически, это масляный аналог печки, около жары и немного холодно поодаль.

    Здесь в топке отработанного масла проявляются определенные недостатки, о которых нужно знать и быть готовыми к устранению возможных последствий:

    1. Высокотемпературные камеры сгорания, масло интенсивно осушает воздух в помещении, «поедает» кислород и наполняет воздух различными опасными соединениями несгоревшего масла.Чтобы исключить последний фактор, используйте печь для тестирования с наддувом. С помощью электровентилятора через дополнительное сопло на стыке дымохода верхнего контейнера подается воздух. Эта модернизация выкачивает из помещения вытекшие продукты сгорания, улучшает розжиг и тягу, часто позволяет уменьшить высоту дымохода до 2,5 м.
    2. Кольцевая конструкция печи на испытаниях привязана к расположению трубы отходящих газов, большая часть поверхности, лучистое тепло не направлено в сторону центра комнаты и стен.Поэтому для повышения эффективности теплопередачи обычно используется световозвращающий экран из клееного алюминиевого фольгированного материала.
    3. Часто бывает, что тепло имеют не только угол в гараже или сарае, испытания печи с водяным контуром позволяют отапливать весь дом под 100м. Два . Обычно медный теплообменник с водой припаян к верхней камере печи. Но лучшим решением признана схема, указанная на рисунке.

    Конструкция производства очень проста, на первом этапе вырезают заготовки из листового металла по чертежу, на втором этапе качественно сваривают электросваркой в ​​готовую конструкцию в соответствии со схемой.

    Шаг первый - изготовление основных частей ↑

    Сначала вырезаем лист болгаркой и вырезаем 4 днища верхней и нижней камер печи. Для окончательной обработки оставить припуск на шов 1 мм и диаметр каждого объекта. Распил заготовки ведется по размеру рисунка на протоптанной поверхности. То же требование касается и боковых стенок камер.

    В качестве пламегасителя можно использовать толстостенную трубу или старый баллон с толщиной стенки не менее 4 мм.С помощью керна разметьте позиции отверстий и просверлите их на сверлильном станке.

    Шаг второй - Конструкция сборки ↑

    Сварочные работы просты при правильном выборе режима сварки.

    Совет! Перед окончательной сборкой потренируйтесь в сварке обрезков стального листа и трубы. Это позволит вам оптимально подобрать силу тока и скорость рабочего электрода.

    Дальнейшие работы выполняются в следующем порядке:

    • Зацепляемся за точки дна и боковых стенок нижней камеры, проверяем шов дважды, чтобы получилось прочное и плотное соединение;
    • Установить пламенную камеру в готовую нижнюю камеру и закрепить одну точку, нагреть паяльной лампой до места наложения шва и также горячо проверяем дважды;
    • Наденьте трубу на дно нижней части верхней камеры и сварите аналогично предыдущему пункту;
    • Приварите боковые стенки и крышку верхней камеры, опорный переходник к дымоходу в штатном режиме.

    Для заливной горловины печки подобрать вариант легкосъемной герметичной заглушки или заслонки для регулирования количества воздуха, всасываемого печкой.

    Тест ↑

    Для проверки надежности соединения следует провести тепловые испытания печи. Цель - проверка надежности сварных швов под действием внутренних деформаций в нагретом состоянии. Можно установить две или три работающие паяльные лампы в сторону топки и прогреть конструкцию за полчаса.Если в конструкции не пропадет ни один сварной шов, то изделие готово к использованию.

    Отработанное топочное масло имеет смысл только в том случае, если у вас есть возможность приобрести или выменять для тестирования в достаточном количестве за небольшие деньги. В современных условиях рынка собрать бесплатно 100-200 л топлива за один раз возможно, но для постоянного использования необходим источник на порядок мощнее. Итак, печь находится на отработке, экономические проблемы могут быть более сложными техническими.

    Связанные с контентом

    Чудо-печь длительного горения.Булерьянская печь: достоинства Недостатки

    Чтобы решить проблему временного обогрева жилища, существует множество способов. Кто-то покупает электронагреватели, кто-то - тепловую пушку, а кто-то отдает предпочтение чудесной печи, которая в зависимости от вида работает на солярке? Выхлопное масло или дрова. О том, что представляет собой данный агрегат, и пойдет речь в этой статье.

    Чудо-печь на дизеле

    Дизельная чудо-печь может быть использована для отопления дома, дачи, подвала, гаража, теплицы.Топка, работающая на дизельном двигателе, может выступать как автономный, так и вспомогательный источник тепла. Кроме того, на нем можно готовиться и разминаться. А благодаря компактным размерам его можно брать с собой на рыбалку, походы и т. Д.

    Устройство и принцип работы

    Чудо-печь может работать на дизельном топливе и керосине. При использовании керосина в качестве топлива в окружающую среду будет выброшено гораздо меньше вредных веществ, а производительность на 20% выше, чем при работе на дизельном топливе.В зависимости от конкретной модели мощность устройства варьируется от 1,8 до 5 кВт.

    Если заполнить бак полностью, чудо-печь сможет непрерывно проработать до 18 часов. Также на рынке есть модели, работа которых при полной заправке длится всего 6 часов, а есть и такие, которые успешно работают 30 часов.

    Чудо-печь спроектирована из таких элементов:

    • топливный бак съемный с клапаном;
    • винт регулировки;
    • блок с филетом, подлежащим замене;
    • корпус;
    • решетка;
    • Горелка
    • ;
    • отражатель.

    Металлический отражатель расположен на корпусе, окрашенном порошковой краской. Благодаря отражателю достигается очень эффективное отопление помещения. Горелка расположена в центральной зоне чудо-топки, а топливный бак - на задней панели. Регулировочный винт предназначен для достижения желаемого температурного режима в помещении. Чудо-печь сделана на подаче дизельного топлива.

    Масса доходит до 10 кг, благодаря чему его можно при необходимости перенести в другое помещение.Габаритные размеры: высота - 3500-6000 мм, глубина / ширина - от 2500 до 4000 мм.

    Перед тем, как приступить к розжигу, бачок необходимо установить в специальном месте и залить в него топливо. После этого нужно снять решетку с горелкой и установить фитиль в блок. Когда будет вставлен фитиль, проводится обратная установка горелки и решетки. После того, как вся подготовка будет завершена, нужно открыть винт, предназначенный для регулировки. Подождите несколько минут, пока фитиль пропитается топливом.Затем нужно разжечь конфорку.

    Как только он начнет интенсивно гореть, регулировочный винт нужно завернуть до упора. Подождите до тех пор. Пока пламя не гаснет. Затем снова откройте и установите желаемую степень нагрева. Когда печь заканчивает, регулировочный винт крутится до самого конца. Обязательно проверьте, чтобы топливо полностью сгорело и огонь погас.

    Расход топлива в зависимости от конструкции может составлять 150-400 мл / час.

    Ни в коем случае нельзя использовать данный обогреватель в плохо вентилируемом помещении.Также недопустимо в качестве места установки чудо-печи выбирать участки возле мебели и легких предметов.

    Чудо-печь

    Еще одна разновидность чудо-печей - агрегаты, работающие на отработанном масле. Такая конструкция - очень экономичный вариант, т.к. топливо дешевое.

    Преимущества печей на отработанном масле:

    1. Главное достоинство - простая конструкция.
    2. Печь экономно расходует топливо, при сгорании которого в атмосферу выделяются вредные вещества, дым и сажа.
    3. Конфигурация содержит сложные детали, представленные в виде капельниц, насадок. В связи с этим чудо-печь бесперебойно работает даже при очень низких температурных режимах.
    4. При желании вы можете совместить печь с системой отопления в доме. Для этого достаточно установить бак, вверху которого делать вывод в систему отопления. «Фильтр» тоже должен пойти в бак.

    Недостатки:

    1. Необходимо оборудовать дымоход высотой не менее 4 метров.
    2. Важно, чтобы в дымоходе не было горизонтальных участков.
    3. Дымоход и емкость для масла необходимо периодически чистить.

    Печь плавится следующим образом: в емкость с маслом нужно положить бумагу и залить небольшим количеством масла. Бумага поджигается, масло начинает нагреваться и капать, и через некоторое время оно начинает вращаться. Затем вы можете добавить желаемое количество отработанного масла и просто отслеживать его уровень.

    Чудо-печь на твердом топливе

    Традиционная деревенская чудо-печь подходит только для больших помещений.Это связано с тем, что такая конструкция очень велика, и кроме высокого КПД похвастаться не может. Однако в настоящее время выкладывать громоздкую каменную печь нет смысла ни в коем случае, ведь компактную и эффективную печь можно оборудовать своими руками.

    Буржах

    Это всем известная разновидность компактной чудо-печи, которой много лет жители помогают обогревать дома, гаражи, теплицы и т. Д.

    Буржуйский дизайн очень прост.По большому счету, это железная бочка с плотными стенками.

    Создать из него печь несложно, главное заранее подготовить все чертежи, по которым будут выполняться работы. Вы можете нанести любую тару или даже сделать металлическую коробку самостоятельно. Главное, соблюдать условие - объемов и мощности должно хватить, чтобы обеспечить теплом желаемую площадь.

    Рекомендуется выбирать бочку примерно на 100 литров. Его внутреннюю полость следует разделить на два разноплановых яруса.Один из них будет выполнять камеру сгорания топлива, а другой предназначен для накопления отходов. Для разделения используется горизонтальная прямая плита из прочного металла, толщина которой должна быть не менее 5 м.

    Очень важно, чтобы размер был выбран в соответствии с требованиями, т.к. при толщине менее 5 м металл не сможет выдерживать нагрузки от нагрева корпуса. В этой пластине необходимо просверлить большие отверстия. Это необходимо для беспрепятственного попадания золы во второй отсек.

    Зольник снабжен выдвижным металлическим ящиком для беспрепятственного удаления продуктов сгорания. Передняя стенка ствола оборудована таким образом: в ней необходимо вырезать два отверстия, одно для камеры сгорания размером 40 * 40 см, другое для зольника. Это отверстие должно быть меньше первого до ¼. Сделать это можно при помощи газовой горелки или обычного долота и молотка. Горка топки должна быть оборудована удобной дверцей с задвижкой.

    Верхнюю часть духовки нужно хорошо закрыть металлической крышкой, в которой просверливается широкое отверстие для трубы дымохода.Для прочного крепления крышки используйте сварочный аппарат. По окончании всех монтажных работ нужно сделать буржитого на ножках или фундаменте из огнеупорного кирпича, чтобы пол под ним не воспалился.

    Минусов конечно у буржуйки много:

    • во-первых, он не отличается высоким КПД. Это связано с тем, что через дымоход уходит большое количество тепла;
    • во-вторых, конструкция быстро остывает за счет того, что сталь отличается высокой теплопроводностью и максимально быстро отдает тепло воздуху;
    • кроме того, необходимо постоянно пополнять запас топлива в камере сгорания.

    Но несмотря на ряд недостатков, такая чудо-печь считается самой экономичной. Это не требует никаких затрат и вы можете построить чудо-печь на дровах своими руками за пару часов.

    Подборка чудо-печей

    При выборе чудо-печи обращайте внимание на ряд критериев:

    1. Мощность. Как уже отмечалось, этот показатель варьируется от 1,8 до 5 кВт. Выбирать мощность следует из размеров помещения, которое вы хотите отапливать.Устройство мощностью 1 кВт может обогреть 10 м² помещения. Чем больше площадь, тем выше должна быть мощность.
    2. Материал для изготовления колб и горелки. Корпус обычно делают из металла или стекла. Стеклянная чудо-печь отличается более высоким КПД, но и более высокой стоимостью. Обращаться с этим нужно предельно осторожно. Такая конструкция подходит только для обогрева. Если вы планируете пользоваться приборами и готовить, лучше остановить свой выбор на металлической конфорке.
    3. Расход топлива.Количество израсходованного дизельного топлива находится в прямой зависимости от мощности агрегата: мощностью 1,8 кВт - 160 мл / час; При мощности 2,5 кВт и выше - от 180 мл / час.

    Отзывы пользователей Свидетельство того, что чудо-печь на дизельном, отработанном и твердом топливе - это качественные агрегаты, способные эффективно обогреть жилую комнату.

    teplofan.ru.

    Преимущества и недостатки

    1. Среди достоинств такой чудо-печи на дровах сразу стоит отметить то, что она очень выгодна и проста в эксплуатации.Его экономичность как в невысокой цене на саму печь (печь можно сделать себе), так и в наличии для нее топлива.
    2. Также на нем можно приготовить простое блюдо или сварить чай. Еще одно преимущество такого устройства в том, что он очень быстро нагревает воздух, не сжигая его в процессе, например, помещение площадью 50 квадратных метров можно обогреть за 20-30 минут с помощью печи на полную мощность.

    На этом его преимущества заканчиваются. Можно отнести не совсем равномерный прогрев помещения и большое количество израсходованного топлива, которое постоянно подается в топку.

    Как пользоваться?

    • Топка работает на твердом топливе, которое необходимо подать в камеру сгорания и закрыть ее заслонкой.
    • Дрова в нем точно зажжены, а не тускло, их придется систематически добавлять.
    • Сольник не должен забывать время от времени чистить.

    Выход

    При наличии достаточных навыков и точных чертежей можно сделать чудо-печь своими руками, она обойдется дешевле. Если не хотите возиться, можно купить в магазине недорогую духовку.

    Для отопления небольшого дома, а также хозяйственного сооружения до 50 квадратных метров или установки во дворе загородного дома это такая самодельная чудо-печь, для обогрева помещения больше, до 100 квадратных метров. Типа автомастерской или другого технического сооружения прекрасно подойдут булерьян и другие печи.

    печной.гуру.

    Печь Булерьян: положительные и отрицательные стороны

    Такая печь, как булерьян, имеет массу преимуществ: помещение быстро нагревает помещение, большие дрова могут долго гореть, другая печь безопасна и имеет коэффициент полезности около восьмидесяти процентов.Конструкция такой печи продумана идеально, и найти о ней плохие отзывы сложно.

    Минусы булерьянских печей:

    1. Высокая потребность в топливе. Для такой печи топливо исключительно из дров или переработанных дров, таких как: щепа, бумага, картон, брикеты и пеллеты. И с таким топливом должно быть сухо.
    2. Скопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как его нельзя разливать по двору или дома, он очень ядовит.
    3. В дымоходе очень быстро накапливается сажа, и ее необходимо периодически чистить. Оказывается, образование сажи от сырых дров. А если использовать исключительно сухое топливо, чистка потребуется гораздо реже.

    Для данной печки это все минусы. Если говорить о самостоятельном изготовлении такой печи, то с практической стороны это сложная конструкция, имеющая огромное количество сварных швов и требования к ним. И если у вас нет опыта проведения сварочных работ.Лучше приобретать новую печь, и цена ее не очень высока, если сравнивать со стоимостью материала для самостоятельного изготовления.

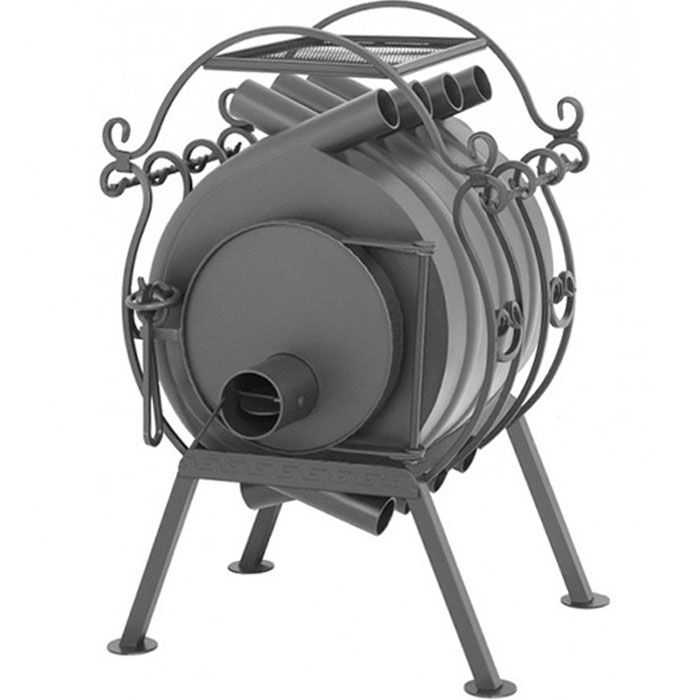

    Запекание на обжиге своими руками: Схема и чертеж

    Эта печь имеет оригинальную конструкцию, в которой все сделано для быстрого обогрева помещения и сохранения тепла в дальнейшем.

    Корпус трубчатых печей параболической формы и металлические ленты сварные. Эти трубы составляют лишь треть своего диаметра, а остальное находится в пене в печах.

    Эта система представляет собой эффективный теплообменник и хладагент, который пропускает воздух. И при поджигании топки к нижней части труб, засасывающих воздух, этот воздух забирает большую часть тепла в нагретом металле. Такой поток довольно интенсивный. При отличном горении печи в минуту по 6 трубам проходит более четырех кубов воздуха, а температура этого воздуха на выходе превышает 120 градусов.

    Активное горение не является основным режимом работы булерной печи.В основном топливный твит. В режиме воздуха, который проходит по трубам, горит уже не горение, а всего шестьдесят - семьдесят градусов, а тело раскалывается примерно до пятидесяти градусов.

    Внутренняя печь разделена на 3 части:

    • Дно печи отделено решеткой от решетки;
    • Верхняя часть также разделена разговорной, имеет название: камера дожигания;
    • Сам огонь.

    Решетка от решетки мотта как из стандартной чугунной решетки, так и из стали, но сталь должна быть не менее 4 мм.Верхняя смещенная часть не доходит до двери. Также эта перегородка не сплошная, а имеет отверстия, отверстия в верхней перегородке необходимы для выхода воздуха из топки и поддержания горения газов. По площади проемы перегородок занимают около семи процентов.

    В верхней части задней стенки имеется выход для газов. Имеет заслонку или шибер, заслонка и себерс имеют меньший диаметр, чем диаметр дымоходной трубы примерно на десять, пятнадцать процентов. Также в заслонке вырезан сектор.Такой сектор регулирует тягу в топке, а зазоры между демпфером и выходом для удаления газа в любом положении хибера не позволяют угарному газу попасть в помещение. Переноса окиси углерода не произойдет, даже если дверца топки открыта.

    Далее, в топках булерьян, это не дымоход, направленный вверх, а горизонтальный разрез трубы, в этой трубе короткоживущие газы немного охлаждаются. Затем дымоход загибается вверх.В реальных печах, булереи в этом колене стоит, установлен экономайзер. Этот участок очень сильно утеплен, так же он служит периодической подачей газа из топки.

    Что нужно для того, чтобы сделать булери своими руками

    Для самостоятельного изготовления печи потребуется специальный материал.

    Вам понадобится:

    • Трубы нарезные, диаметр труб не менее 60 мм и должны быть толстостенными, если диаметр трубы меньше, то воздухопроницаемость будет недостаточной;
    • Металлический лист толщиной четыре миллиметра;
    • Небольшой кусок толстостенной трубы диаметром 350 миллиметров, из такой трубы вырезаны кольца для дальнейшего изготовления двери или металлический лист для резки полос;
    • Отрезать трубу под диаметр дымохода, который должен быть от 100 до 120 мм, и небольшой кусок, чтобы сделать корпус штуцера на двери;
    • Для крепления дверей понадобятся петли;
    • Ручка - запор для двери и рычаг ручки дроссельной заслонки и заслонки шибера;
    • Асбестовый шнур, служащий уплотнением.

    Необходимый вам инструмент: сварочный аппарат, электроды и трубогиб.

    Создать своими руками печь Miracle Buller (Буллер), с которой работать на дровах будет непросто. Но если у вас есть схема и вы просматривали мастер-класс на видео на Jutube (смотреть только на фото будет мало), то вы без особых усилий сможете составить чертеж и разобраться в целом принцип, по которому будет работать устройство.

    Канадский тип булерьян Kalorifer Shot изготовлен из высококачественных материалов, и многие допускают грубую ошибку при его самостоятельном изготовлении.Ни в коем случае нельзя допускать использования газового баллона. Его стены не выдержат горячего воздуха, но если вы все же взяли его за основу, то стены нужно герметизировать, как это делается можно посмотреть в Интернете, там вы найдете соответствующие фотографии.

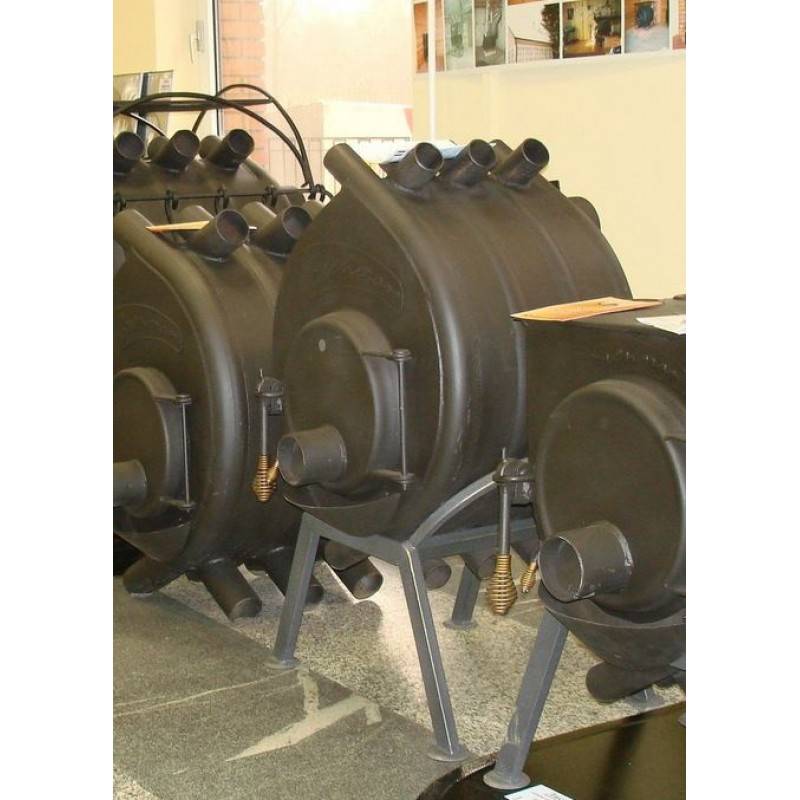

    Чудо-печь на дровах булерьян: принцип работы и устройство

    Частично охлажденные газы попадают в изолированный отрезок трубы, в котором уже накопилось тепло.

    При повышении температуры газы расширяются, и, поскольку им некуда идти в трубу, они поднимаются в дымоход, образуя газовую пробку.Далее газы выгорают и охлаждаются, а образовавшаяся пробка поглощается. Изначально печь работает как обычная до тех пор, пока в экономайзере не накопится необходимое количество тепла, это накопление зависит от положения заслонки и качества дров.

    Для регулировки горения топлива в дверце печки есть дроссель, дроссель перекрывает конец воздуха. Дверь часто имеет круглую форму и большие размеры, большие размеры дверцы позволяют ставить в печь большие лампы, большие лампы нужны давно.Но не это главное. Самое главное - плотная и герметичная посадка двери, так как через дверь нужно отбирать только продукты, необходимые для горения. В этой герметизации проявляется и сложность изготовления такой печи.

    Если сравнивать выпечку Бурнан, Бренеран и Печь Бутаков, то последняя имеет ряд преимуществ. Например, его буржуазная квадратная форма. Но, несмотря на разницу в профиле, они деревянные и все рассчитаны на долгое горение.Каждый котел рассчитан также на работу Aqua, потому что у них система конвекции, поэтому конструкцию котла можно дополнить водяным контуром.

    Bourgehogo Bowls: обзоры пользователей

    Конкурс «Булерьян» заслужил множество положительных отзывов. Покупателям очень нравится большая камера для загрузки топлива. Так как большие размеры и глубина камеры позволяют закладывать большое количество топлива. Во многих случаях в качестве топлива используются дрова и уголь. Также печь может работать на торфе, крошке и агломерате. Но при использовании такого горючего печь будет работать не на полную мощность, а только на 75%.Одной полной партии топлива хватает примерно на восемь часов. При таких свойствах заправку топливом нужно будет производить всего два раза в сутки. Мощность печи регулируется вручную. Регулировка мощности находится в удобном месте, а сам процесс управления очень прост. Также такие печи получили хорошие отзывы и за компактность. Такая печь имеет такие габариты: высота 71 см, ширина 49 см, глубина 68 см. Вес такой печи будет около 60кг, не так важно и то, что дымоход имеет диаметр 120 миллиметров, что дает легкость при установке.

    Hot Master (видео)

    Вообще печка длительного горения булерьян отличных отзывов не заслуживает. Но все же, необходимо заранее просчитать все риски, прежде чем устанавливать печь в помещении. Ведь при использовании твердотопливной печи очень высока пожароопасность. Качество сборки всегда отличное, да и гарантия долгая. Дизайн таких печей идеален и подходит практически к любому интерьеру. С топками никаких сложностей не возникает, а их периодический выбор золы не составит особого труда.

    homeli.ru.

    Виды чудо-печей, работающих на дровах

    Такие устройства делятся на следующие типы:

    • буржуа;
    • печи на разработке;
    • печи булерьян.

    Если у человека умелые руки, то благодаря точным и понятным чертежам он может создавать разные типы отопительных приборов, способных управлять небольшим помещением без установки радиаторов и трубопроводов.

    Особенности буржуйки

    Эта чудо-печь на дровах обогревала гаражи, сараи, жилые дома, теплицы и другие помещения, где необходимо создавать теплый микроклимат. Данная конструкция представляет собой обычный металлический ствол с толстыми стенками , что обычно бывает в эксплуатации. Для его изготовления заранее создается чертеж, по которому ведутся все работы.

    Объем такой бочки должен быть не менее 100 литров.Смысл работы в том, что внутреннее пространство ствола разделено на два отсека горизонтальной металлической перегородкой толщиной не менее 5 мм. Следует вырезать ямку для удаления золы. Первый отсек будет использоваться как дымовая камера, а второй - как зольник.

    Отсек, который будет использоваться как зольник, оборудован выдвижным металлическим ящиком, в котором будут скапливаться продукты сгорания топлива. В передней стене с помощью сварки или стамески вырезается отверстие размером 40х40 см, которое будет использоваться для топочной камеры.Затем таким же образом прорезается отверстие под ясеневый брус, размер которого должен быть на меньше перевернутого на 10-15 см . Проем дымохода должен быть оборудован дверцей и задвижкой.

    Сверху ствол закрывается крышкой, в которой проделывается необходимое отверстие для трубы дымохода. Используя сварку, начинаем сваривать крышку по периметру. Затем бочку ставят на ножки или кирпичный фундамент, чтобы пол не проходил под ней.

    Есть такая чудо печка на дровах и минусы.К ним относятся:

    • низкий КПД;
    • быстрое охлаждение;
    • надо постоянно на дровах ездить.

    Но такая конструкция считается наиболее экономичным вариантом, и на ее изготовление уходит всего несколько часов.

    Характеристики булеров

    Стоимость такого чуда печи На дровах в разы выше буржуйки. Его также можно изготовить самостоятельно, однако в этом случае уже потребуются специальные знания слесаря ​​и сварщика и подробные чертежи.Есть такая печка из буржуйча, что появляется возможность регулировать продолжительность горения топлива. На одних вареных дровах оно может достигать 10-12 часов.

    Кроме того, он поступает прямо из печи, нагревая комнату, чтобы способствовать этому горячему воздуху, выходящему из труб. Они обязательно присутствуют в таком дизайне и являются его отличительной особенностью.

    Особенности духовки на разработке

    Такую чудо-печь не рекомендуется использовать в жилых помещениях, так как горящее масло выделяет не только неприятный запах, но и канцерогенные вещества , вдыхание которых очень опасно.Такую конструкцию используют в основном автомобилисты для обогрева своих гаражей. Благодаря примитивным рисункам его несложно сделать своими руками.

    У всех этих топок, несмотря на то, что помещение очень быстро прогревается, есть такие недостатки, как низкая производительность, необходимость постоянного контроля за процессом сжигания дров и систематической подливки топлива.

    Преимущества чудо-печки

    Однако такая конструкция имеет определенные преимущества:

    • работа ведется на любом твердом топливе;
    • независимость от электроснабжения и газа;
    • простота;
    • поверхность можно использовать для лечения воды;
    • равномерный обогрев помещения;
    • низкая стоимость;
    • больших затрат на установку не требуется.

    Как сделать чудо-печь своими руками

    Особенность такой конструкции в том, что дрова тлеют, а не горят. В итоге одной закладки дров хватило на 12-15 часов .

    Чтобы сделать такую ​​конструкцию своими руками, понадобится любая металлическая тара, у которой толщина стенок должна быть не менее 5 мм, и подробные чертежи. Какой будет форма будущей конструкции - не принципиально. Можно взять старую железную бочку, отрезать крышку стамеской, автогеном или сваркой, а потом очистить заусенцы.

    Затем вырезается круг размером немного меньшего, чем поперечное сечение ствола, и приваривается к нему диаметром 100 мм таким образом, чтобы он выступал выше верхнего края ствола на 15-20 см. Снизу круга приваривается еще несколько пластин, которые перпендикулярны плоскости круга. . Полученный элемент понадобится для подачи воздуха в топку и одновременно с этим будет использован как краска для топлива . Нижние лопасти выполнены закругленными по часовой стрелке.Это необходимо для того, чтобы дым перед выходом из камеры кронштейна отдавал тепло стенкам печи.

    Из фасада следует сделать, который будет использоваться для загрузки дров, и оборудовать его дверью. Сзади вырезается проем, нужно удалить дым, и к нему приваривается труба. Внутри ствола на расстоянии 20 см от днища устанавливаются днища, а на том же месте вырезается отверстие, которое будет использоваться для удаления золы и шлака. Сверху конструкция прикрывается ранее вырезанной крышкой с отверстием для трубы.Для удобства использования чехол снабжен ручками.

    Прочный фундамент для печи делают из бетона или красного кирпича . Дымоход выходит наружу. Такая чудо-печь в целях пожарной безопасности должна находиться на небольшом расстоянии от стены.

    Заключение

    Конечно, обогревать большое помещение такой чудо-печью на дровах и этого не требуется. Но прогреться на даче или в гараже в холодную погоду в этой печи будет так же невозможно.К тому же такую ​​чудо-печь используют в теплице для выращивания ранних овощных культур. Этот нагревательный прибор под силу изготовить любому, кто владеет сваркой и имеет необходимые инструменты, а также разобран по чертежам.

    kotel.guru.

    Стоит ли

    Такие чудесные печи на дереве промышленного производства имеют внушительную стоимость, за одну модель придется заплатить более 200 долларов, но цена увеличивается в зависимости от размеров печи.Несмотря на то, что устройство печи несколько сложнее по сравнению с обычным бургом, многие мастера берутся за изготовление булерьяна своими руками.

    Конструктивные особенности чудесных духовок

    Для успешного изготовления описанной конструкции печи следует изучить схему чудо-печи на дровах, а также ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, имеющую топку и прилегающие к ней гнутые металлические трубы.На передней панели должна быть дверца, через которую вы будете загружать топливо. Кроме того, есть устройство регулировки мощности. С его помощью можно будет менять режимы горения. В топке должно быть вторичное горение и сопло, вывод для которого будет использоваться дымоход. Замечательные топки на дровах будут работать эффективнее, если хорошо выполнить теплоизоляцию дымохода. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть менее 3 миллиметров.Взял и задумался, через него будет поступать воздух в топку, это нужно для сгорания топлива. Мастер может поработать над созданием негабаритного валика, однако при медленном горении отходы практически не образуются. Задняя стенка должна быть двойной, это позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого поставляются с двойным корпусом.

    Подготовка к работе

    Прежде чем приступить к изготовлению чудо-печи на дровах, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров.Это тоже будет листовой металл. Поскольку печь будет работать при высоких температурах горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Необходимо запастись стандартным набором инструментов и сварочным аппаратом, кроме этого понадобится трубогиб.

    В процессе изготовления чудо-печи на дровах вам потребуется отрезать отрезки трубы, которые следует гнуть. На следующем этапе изготавливается устройство, с помощью которого будет производиться сборка и удаление дыма.Мастеру придется выполнить заслонки для розетки и насрать. Нельзя забывать о необходимости изготовления дверцы, которая закроет топливную камеру. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, должна иметь каркас, который будет состоять из гнутых труб. Эти элементы свариваются между собой, а после внутри устанавливается перегородка. Металлический лист вам нужно будет установить в пространстве пола между трубами. Дверь обязательно должна иметь замок, и следующим этапом будет его установка.Для того, чтобы конструкция при эксплуатации прочно стояла, необходимо будет изготовить, а после приварить металлические ножки.

    Методы работы

    Когда чудо-печь делается на дровах своими руками, нужно будет вырезать из трубы отдельные предметы, которых в конструкции должно быть 8. Длина каждого из них должна составлять 1,2 метра. Трубогиб поможет согнуть данные заготовки, придав им радиус, равный 225 миллиметрам. Расположение этих компонентов печи нужно будет проверить.Для удаления дыма и скопившейся влаги следует делать Т-образные приспособления, по которым дым будет устремляться в трубу, а влага - смывать вниз. Для устранения влаги устанавливается специальный кран для отвода воды, открывать его нужно только для этих целей, а потом снова закрывать. Только так можно исключить ухудшение тяги.

    На что следует обратить внимание при изготовлении печи

    При изготовлении самодельной чудо-печи на дровах потребуется выполнить специальную заслонку, она необходима для удаления дыма из прибора.С помощью этого компонента вы можете регулировать интенсивность тяги. Для толкателя, который находится на входной двери, мастер должен сделать глухой вентиль. Чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину. Самая сложная составляющая самодельной буйнаньи - входная дверь. Он должен закрываться почти герметично. Чем лучше он ляжет на поверхность топки, тем эффектнее получится конструкция. Чудо-печь на дровах, отзывы о которой самые положительные стоит изготовить по технологии, описанной в статье.Только так вы сможете получить устройство, которое будет эффективно работать и будет отличаться прочностью.

    Из трубки внушительного диаметра нужно сделать два кольца, которые должны почти плотно переходить одно в другое. Для этого от трубы, имеющей диаметр 350 миллиметров, отрезаем куски по 40 миллиметров в количестве 2 штуки. Один из сегментов следует разрезать и после развертывания. Затем изготавливается лицевая сторона конструкции, при этом используется кольцо меньшего диаметра.Второе кольцо следует использовать при установке двери, оно должно быть приварено к периметру листового металла. После дверцы приваривается еще одно кольцо, которое несколько меньше кольца кольца, расположенного на лицевой стороне устройства. В зазор, который образуется дверными кольцами, нужно проложить асбестовый уплотнительный шнур, а затем и демпфер.

    Нюансы работы

    Устройство чудесных топок на дровах было описано выше, ваше изделие должно соответствовать общепринятой конструкции.На следующем этапе необходимо будет вернуться к изогнутым трубкам. В первых двух нужно проделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров. При этом длина должна быть эквивалентна 150 миллиметрам. Они нужны для обеспечения совмещения топок с конвекционными элементами.

    Из труб следует приготовить каркас с перегородкой. Для последнего элемента следует использовать лист стали толщиной 6 мм. Промежутки между трубами закрываются металлическими планками, а после приваривается задняя стенка, что даст возможность сформировать корпус печи.Для точной подгонки элементов перегородки, металлических полос и стен следует предварительно сделать заготовки из картона. Для двери рекомендуется выполнить специальный замок - эксцентрик, закрепляющий металлическую петлю. Он находится на стене конструкции. Это приспособление обеспечит максимально плотную пригонку печи и дверок. Чудо-печь на дровах, тепличный вариант которой представлен в статье, должна иметь дверцу и петли, последние изготавливаются и размещаются на завершающем этапе.Это касается и ножек печей, которые должны быть максимально прочными.

    Заключение

    Изготовление булерьяна сложно назвать простым процессом, традиционный буржуйк будет изготовлен намного проще. Однако высокая эффективность и простота эксплуатации оправдывают затраченные силы и время. Однако изначально вам нужно будет подготовить чертежи чудесных печей на дровах, они позволят безошибочно реализовать весь процесс, что станет залогом успеха проделанной работы.

    fB.ru.

    Где применить чудо-печь?

    Чудо-печь электрическая может стать отличным выбором для обогрева дачи, теплицы, подвала, гаража и т. Д. Такие агрегаты чаще всего используются как временный источник тепла, когда нет возможности подключиться к централизованному отоплению.

    В свою очередь, чудо-печь на дизельном топливе может использоваться не только как дополнительный, но и как постоянный источник обогрева помещения. В этом случае такую ​​конструкцию можно успешно использовать для разогрева и готовки.

    Важно! Агрегаты, работающие на дизеле или бензине, категорически запрещается использовать в помещении с плохой вентиляцией. Объясняется это тем, что при розжиге и выключении такой печи в комнату будет проникать небольшое количество дыма. В условиях плохой вентиляции неприятный запах будет присутствовать и во время оснащения оборудования.

    Особенности конструкции

    Чудо-печь для отопления имеет высокий КПД за счет наличия специального металлического отражателя, расположенного на корпусе. В центре корпуса, окрашенного порошковой краской, находится горелка. Подача топлива осуществляется самотеком из бака, который расположен на задней панели конструкции.

    Регулировать температуру в помещении можно с помощью специального винта. У разных производителей конструкция печи может несколько отличаться. Но во всех случаях для его изготовления используется жаропрочная сталь.

    Важно! Одним из преимуществ конструкции является компактность и небольшой вес, составляющий всего 10 кг.Таким образом, перемещение такой печки не составит особого труда.

    Процесс Коргера

    Розжиг таких цыплят осуществляется в несколько этапов:

    • Непосредственно перед Ражигом резервуар необходимо установить в специально предназначенном для него месте.
    • После этого идет заливка топлива.
    • Далее необходимо снять решетку с горелкой и установить в фитиль блок.
    • Собираем конструкцию, устанавливая горелку и решетку на место.
    • Теперь необходимо открыть регулировочный винт и подождать где-то полминуты, пока фитиль пропитается топливом.
    • Позолоченный фитиль.

    Совет! Как только начнется интенсивное горение, необходимо винт завернуть до отказа. Через некоторое время, когда пламя спадет, необходимо снова открыть винт, выбрав определенную степень нагрева.

    Для выключения чудо-печки необходимо до упора регулировочный винт закрутить.При этом следите за тем, чтобы пламя погасло. Средний расход топлива зависит от конструкции топки и может находиться в пределах 150-400 мл в час.

    Безопасность при эксплуатации печей

    При использовании этих конструкций печи необходимо соблюдать следующие правила:

    • Включать такую ​​печь можно только в хорошо проветриваемых помещениях, о чем говорилось выше.
    • Нельзя использовать топливо, не соответствующее требованиям, указанным в паспортных данных.
    • Запрещается устанавливать конструкцию печи вблизи мебели и легковоспламеняющихся предметов.
    • Следует контролировать процесс работы печи. Оставлять такую ​​конструкцию без присмотра надолго нельзя.
    • Невозможно, чтобы вода попала в работающую топку.
    • Также нельзя устанавливать чудо-печь в местах с сильными сквозняками.

    Как сделать чудо-печь из газового баллона?

    Существует несколько конструкций такой духовки, но наиболее простой в изготовлении вариант из газового баллона. Естественно, этот вариант будет отличаться от компактной заводской конструкции, и для установки потребуется дымоход. Достоинствами такой же конструкции являются ее экономичность, невысокая стоимость и простота в изготовлении. Работает такая печка на использовании масла. Это топливо дешевое и удобное в использовании.

    Для создания такого аппарата необходимо:

    • цельнотянутый цилиндр с толщиной стенки не более полутора сантиметров;
    • труба для создания дымохода, диаметром 80-100 мм;
    • емкость, предназначенная для хранения топлива, не более 15 литров;
    • стальных уголка;
    • болгарский;
    • сварочный аппарат.

    Важно! Поскольку топливо подается самотеком, нет необходимости предусматривать какие-либо дополнительные устройства для его впрыска в систему. Высота контура должна соответствовать высоте расположения очага горения. Это необходимо для предотвращения конструкции печи.

    Итак, рассмотрим, как создать чудо-печь по этому чертежу своими руками:

    • С помощью болгарки разрежьте шар на две части. Один из них будет камерой, другой - крышкой.
    • К камере необходимо приветствовать четыре металлических уголка, которые здесь будут выполнять функцию ножек.
    • Ставки от края примерно 15 см, делаем отверстие в крышке сваркой. Позже будет вставлена ​​выхлопная труба.

    Совет! В большинстве случаев для изготовления будет достаточно дымохода, длиной в пределах 3,5 - 4 метра.

    • Для регулировки уровня тепла, выделяемого печью, в корпусе необходимо вырезать отверстие диаметром 4 см, которым закрывается плита.
    • Для дозаправки баллона топливом может быть два варианта: крышка просто снимается при заправке; В корпусе выполняется специальное отверстие, диаметр которого составляет 8 см.

    Совет! Заливать топливо в конструкцию необходимо на две трети цилиндра.

    Для реализации розжига такой печки нужно установить лист бумаги и бросить его в топливную камеру. После этого крышка устройства плотно закрывается. Как только температура в конструкции повысится, возникнет самовоспламеняющийся пар.

    Важно! Использовать в качестве топлива для такой топки керосин или бензин категорически запрещено! Также нельзя заливать топливо в работающую топку. Для этого пламя в горелке должно полностью погаснуть.

    Заключение

    Чудо-печь для дачи может быть поистине удобным вариантом. Такие печные конструкции компактны, экономичны и неприхотливы в использовании. Выше был рассмотрен принцип работы чудо-печи и описана методика создания ее аналога, работающего на испытаниях масла.

  • 1 Какие виды самодельных печей существуют
  • 1.1 Буржуйская
  • 1.2 Печь Булерьян
  • 1.3 Духовка на отработке
  • 2 Как сделать печь длительного горения своими руками
  • 3 Заключение
  • С элементами автомобильных приводов

    Не всегда можно провести в загородном доме, гараже или подсобных постройках систему отопления, которая работала бы от природного газа. Причин тому может быть несколько - отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее.Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива. И этого горючего за городской чертой обычно бывает в избытке.

    Какие бывают виды самодельных печей

    Умелыми руками мастера при наличии точных и понятных чертежей можно изготовить разные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения даже без строительства трубопроводной системы и установка радиаторов.

    К таким устройствам относятся:

  • Традиционные буржуйки.
  • Булерьянские печи.
  • Печи на отработке.
  • Буржуйка

    Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.

    Объем штанги должен быть не менее 100 литров. Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй - ролика. Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.


    Бурзуйки схема

    Нижний отсек, представляющий собой ролик, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива.На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см. Тепловое отверстие необходимо оборудовать дверцей и вентилем.

    Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней.Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку. Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.

    Выпечка булерьян


    Булерьян прибор

    Этот вид печей на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи.В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одном дрове можно достичь 10-12 часов.

    Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.

    Духовка на отработке


    Идеально для гаража

    Нежелательно использовать эту конструкцию, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания.Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать. Имея на руках примитивные рисунки, построить такую ​​чудо-печку сможет любой автовладелец.

    Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в невысокой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.

    У посевов длительного горения эти недостатки не проявляются в такой степени.

    Как сделать печь длительного горения своими руками

    Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют. Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.

    Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет.Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и все заусенцы очищаются.


    длительного горения

    После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм. Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга.Этот предмет будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.

    В настоящее время вся продукция булерьян производится на 5 заводах. При этом производство подвергается очень жесткому контролю качества. Все эти моменты позволяют изготавливать духовые шкафы с максимальной теплоотдачей.Также производители постарались сделать очень прочные корпуса для печей. Такой корпус состоит из стального листа толщиной четыре миллиметра. За счет использования современных технологий расход топлива небольшой. В результате такая конструкция безопасна и не причиняет вреда здоровью человека.

    Такая печь, как булерьян, имеет множество преимуществ: помещение быстро нагревает помещение, большие дрова могут долго гореть, другая печь безопасна и имеет коэффициент полезности около восьмидесяти процентов.Конструкция такой печи продумана идеально, и найти о ней плохие отзывы сложно.

    Минусы булерьянских печей:

    1. Высокая потребность в топливе. Для такой печи топливо исключительно из дров или переработанных дров, таких как: щепа, бумага, картон, брикеты и пеллеты. И с таким топливом должно быть сухо.
    2. Скопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как его нельзя разливать по двору или дома, он очень ядовит.
    3. В дымоходе очень быстро накапливается сажа, и ее необходимо периодически чистить. Оказывается, образование сажи от сырых дров. А если использовать исключительно сухое топливо, чистка потребуется гораздо реже.

    Для данной печки это все минусы. Если говорить о самостоятельном изготовлении такой печи, то с практической стороны это сложная конструкция, имеющая огромное количество сварных швов и требования к ним. И если у вас нет опыта проведения сварочных работ.Лучше приобретать новую печь, и цена ее не очень высока, если сравнивать со стоимостью материала для самостоятельного изготовления.

    Запекание на обжиге своими руками: Схема и чертеж

    Эта печь имеет оригинальную конструкцию, в которой все сделано для быстрого обогрева помещения и сохранения тепла в дальнейшем.

    Корпус трубчатых печей имеет форму параболы и металлические ленты сварены. Эти трубы составляют лишь треть своего диаметра, а остальное находится в пене в печах.

    Эта система представляет собой эффективный теплообменник и хладагент, который пропускает воздух. И при поджигании топки к нижней части труб, засасывающих воздух, этот воздух забирает большую часть тепла в нагретом металле. Такой поток довольно интенсивный. При отличном горении печи в минуту по 6 трубам проходит более четырех кубов воздуха, а температура этого воздуха на выходе превышает 120 градусов.

    Активное горение не является основным режимом работы булерной печи.В основном топливный твит. В режиме воздуха, который проходит по трубам, горит уже не горение, а всего шестьдесят - семьдесят градусов, а тело раскалывается примерно до пятидесяти градусов.

    Внутренняя печь разделена на 3 части:

    • Дно печи отделено решеткой от решетки;
    • Верхняя часть также разделена разговорной, имеет название: камера дожигания;
    • Сам огонь.

    Решетка от решетки мотта как из стандартной чугунной решетки, так и из стали, но сталь должна быть не менее 4 мм.Верхняя смещенная часть не доходит до двери. Также эта перегородка не сплошная, а имеет отверстия, отверстия в верхней перегородке необходимы для выхода воздуха из топки и поддержания горения газов. По площади проемы перегородок занимают около семи процентов.

    В верхней части задней стенки имеется выход для газов. Имеет заслонку или шибер, заслонка и себерс имеют меньший диаметр, чем диаметр дымоходной трубы примерно на десять, пятнадцать процентов. Также в заслонке вырезан сектор.Такой сектор регулирует тягу в топке, а зазоры между демпфером и выходом для удаления газа в любом положении хибера не позволяют угарному газу попасть в помещение. Переноса окиси углерода не произойдет, даже если дверца топки открыта.

    Далее, в топках булерьяна это не дымоход, направленный вверх, а горизонтальный разрез трубы, в этой трубе короткоживущие газы немного охлаждаются. Затем дымоход загибается вверх.В реальных печах, булереи в этом колене стоит, установлен экономайзер. Этот участок очень сильно утеплен, так же он служит периодической подачей газа из топки.

    Что нужно для того, чтобы сделать булери своими руками

    Для самостоятельного изготовления печи потребуется специальный материал.

    Вам понадобятся:

    • Трубы нарезные, диаметр труб не менее 60 мм и должны быть толстостенные, если диаметр трубы меньше, то проходимость воздуха будет недостаточной;
    • Металлический лист толщиной четыре миллиметра;
    • Небольшой кусок толстостенной трубы диаметром 350 миллиметров, из такой трубы вырезаны кольца для дальнейшего изготовления двери или металлический лист для резки полос;
    • Отрезать трубу под диаметр дымохода, который должен быть от 100 до 120 мм и небольшой кусок, чтобы сделать корпус штуцера на двери;
    • Для крепления дверей понадобятся петли;
    • Рукоятка - запор для двери и рукоятка рычага дроссельной заслонки и заслонки шибера;
    • Асбестовый шнур, служащий уплотнением.

    Необходимый вам инструмент: сварочный аппарат, электроды и трубогиб.

    Создать своими руками печь Miracle Buller (Буллер), которая будет работать на дровах непросто. Но если у вас есть схема и вы просматривали мастер-класс на видео на Jutube (смотреть только на фото будет мало), то вы без особых усилий сможете составить чертеж и разобраться в целом принцип, по которому будет работать устройство.

    Канадский тип булерьян Kalorifer Shot изготовлен из высококачественных материалов, и многие допускают грубую ошибку при его самостоятельном изготовлении.Ни в коем случае нельзя допускать использования газового баллона. Его стены не выдержат горячего воздуха, но если вы все же взяли его за основу, то стены нужно герметизировать, как это делается можно посмотреть в Интернете, там вы найдете соответствующие фотографии.

    Чудо-печь на дровах булерьян: принцип действия и устройство

    Частично охлажденные газы попадают в изолированный отрезок трубы, в котором уже накопилось тепло.

    При повышении температуры газы расширяются, и, поскольку им некуда идти в трубу, они поднимаются в дымоход, образуя газовую пробку.Далее газы выгорают и охлаждаются, а образовавшаяся пробка поглощается. Изначально печь работает как обычная до тех пор, пока в экономайзере не накопится необходимое количество тепла, это накопление зависит от положения заслонки и качества дров.

    Для регулировки горения топлива в дверце печки есть дроссель, дроссель перекрывает конец воздуха. Дверь часто имеет круглую форму и большие размеры, большие размеры дверцы позволяют ставить в печь большие лампы, большие лампы нужны давно.Но не это главное. Самое главное - плотная и герметичная посадка двери, так как через дверь нужно отбирать только продукты, необходимые для горения. В этой герметизации проявляется и сложность изготовления такой печи.

    Если сравнивать выпечку Бурнан, Бренеран и Печный Бутаков, то последняя имеет ряд преимуществ. Например, его буржуазная квадратная форма. Но, несмотря на разницу в профиле, они деревянные и все рассчитаны на долгое горение.Каждый котел рассчитан также на работу Aqua, потому что у них система конвекции, поэтому конструкцию котла можно дополнить водяным контуром.

    Миски Буржого: отзывы пользователей

    Булерьянский пирог заслужил массу положительных отзывов. Покупателям очень нравится большая камера для загрузки топлива. Так как большие размеры и глубина камеры позволяют закладывать большое количество топлива. Во многих случаях в качестве топлива используются дрова и уголь. Также печь может работать на торфе, крошке и агломерате. Но при использовании такого горючего печь будет работать не на полную мощность, а только на 75%.Одной полной партии топлива хватает примерно на восемь часов. При таких свойствах заправку топливом нужно будет производить всего два раза в сутки. Мощность печи регулируется вручную. Регулировка мощности находится в удобном месте, а сам процесс управления очень прост. Также такие печи получили хорошие отзывы и за компактность. Такая печь имеет такие габариты: высота 71 см, ширина 49 см, глубина 68 см. Вес такой печи будет около 60кг, не так важно и то, что дымоход имеет диаметр 120 миллиметров, что дает легкость при установке.

    Hot Master (видео)

    В целом печка длительного горения булерьян отличных отзывов не заслуживает. Но все же, необходимо заранее просчитать все риски, прежде чем устанавливать печь в помещении. Ведь при использовании твердотопливной печи очень высока пожароопасность. Качество сборки всегда отличное, да и гарантия долгая. Дизайн таких печей идеален и подходит практически к любому интерьеру. С топками никаких сложностей не возникает, а их периодический выбор золы не составит особого труда.

    Примеры булерной печи (фото)

    Если речь идет об автономном отоплении, то вы наверняка вспомните о таком устройстве, которое называется булером. Другими словами, у такого агрегата есть топка, к которой подключено несколько гнутых трубок. Конструкция позволяет с высокой эффективностью сжигать различные виды твердого топлива, в том числе дрова.

    Стоит ли

    Такие чудесные печи на дереве промышленного производства имеют внушительную стоимость, за одну модель придется заплатить более 200 долларов, но цена увеличивается в зависимости от размеров печи.Несмотря на то, что устройство печи несколько сложнее по сравнению с обычной буржуйкой, многие мастера берутся за изготовление

    Конструктивные особенности чудесных печей

    Для успешного изготовления описываемой конструкции печи необходимо Следует изучить схему чудо-печи на дровах, а также ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, имеющую топку и прилегающие к ней гнутые металлические трубы. На передней панели должна быть дверца, через которую вы будете загружать топливо.Кроме того, есть устройство регулировки мощности. С его помощью можно будет менять режимы горения. В топке должно быть вторичное горение и сопло, вывод для которого будет использоваться дымоход. Замечательные топки на дровах будут работать эффективнее, если хорошо выполнить теплоизоляцию дымохода. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть менее 3 миллиметров. Взял и задумался, через него будет поступать воздух в топку, это нужно для сгорания топлива.Мастер может поработать над созданием негабаритного валика, однако при медленном горении отходы практически не образуются. Задняя стенка должна быть двойной, это позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого поставляются с двойным корпусом.

    Подготовка перед началом работы

    Перед тем, как приступить к изготовлению чудо-печи на дровах, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров.Это тоже будет листовой металл. Поскольку печь будет работать при высоких температурах горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Необходимо запастись стандартным набором инструментов и сварочным аппаратом, кроме этого понадобится трубогиб.

    В процессе изготовления чудо-печи на дровах вам потребуется отрезать отрезки трубы, которые следует гнуть. На следующем этапе изготавливается устройство, с помощью которого будет производиться сборка и удаление дыма.Мастеру придется выполнить заслонки для розетки и насрать. Нельзя забывать о необходимости изготовления дверцы, которая закроет топливную камеру. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, должна иметь каркас, который будет состоять из гнутых труб. Эти элементы свариваются между собой, а после внутри устанавливается перегородка. Металлический лист вам нужно будет установить в пространстве пола между трубами. Дверь обязательно должна иметь замок, и следующим этапом будет его установка.Для того, чтобы конструкция при эксплуатации прочно стояла, необходимо будет изготовить, а после приварить металлические ножки.

    Методы работы

    Когда он будет сделан из трубы, необходимо будет вырезать отдельные элементы, которых в конструкции должно быть 8. Длина каждого из них должна быть 1,2 метра. Трубогиб поможет согнуть данные заготовки, придав им радиус, равный 225 миллиметрам. Расположение этих компонентов печи нужно будет проверить. Для удаления дыма и скопившейся влаги следует делать Т-образные приспособления, по которым дым будет устремляться в трубу, а влага - смывать вниз.Для устранения влаги устанавливается специальный кран для отвода воды, открывать его нужно только для этих целей, а потом снова закрывать. Только так можно исключить ухудшение тяги.

    На что следует обратить внимание при изготовлении печи

    Когда самодельная чудо-печь делается на дровах, потребуется выполнить специальную заслонку, она необходима для удаления дыма из прибора. С помощью этого компонента вы можете регулировать интенсивность тяги.Для толкателя, который находится на входной двери, мастер должен сделать глухой вентиль. Чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину. Самая сложная составляющая самодельной буйнаньи - входная дверь. Он должен закрываться почти герметично. Чем лучше он ляжет на поверхность топки, тем эффектнее получится конструкция. Чудо-печь на дровах, отзывы о которой самые положительные стоит изготовить по технологии, описанной в статье.Только так вы сможете получить устройство, которое будет эффективно работать и будет отличаться прочностью.

    Из трубы внушительного диаметра нужно сделать два кольца, которые должны почти плотно переходить одно в другое. Для этого от трубы, имеющей диаметр 350 миллиметров, отрезаем куски по 40 миллиметров в количестве 2 штуки. Один из сегментов следует разрезать и после развертывания. Затем изготавливается лицевая сторона конструкции, при этом используется кольцо меньшего диаметра.Второе кольцо следует использовать при установке двери, оно должно быть приварено к периметру листового металла. После дверцы приваривается еще одно кольцо, которое несколько меньше кольца кольца, расположенного на лицевой стороне устройства. В зазор, который образуется дверными кольцами, нужно проложить асбестовый уплотнительный шнур, а затем и демпфер.

    Нюансы работы

    Устройство чудесных печей на дровах было описано выше, ваше изделие должно соответствовать общепринятой конструкции.На следующем этапе необходимо будет вернуться к изогнутым трубкам. В первых двух нужно проделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров. При этом длина должна быть эквивалентна 150 миллиметрам. Они нужны для обеспечения совмещения топок с конвекционными элементами.

    Из труб следует приготовить каркас с перегородкой. Для последнего элемента следует использовать лист стали толщиной 6 мм. Промежутки между трубами закрываются металлическими планками, а после приваривается задняя стенка, что даст возможность сформировать корпус печи.Для точной подгонки элементов перегородки, металлических полос и стен следует предварительно сделать заготовки из картона. Для двери рекомендуется выполнить специальный замок - эксцентрик, закрепляющий металлическую петлю. Он находится на стене конструкции. Это приспособление обеспечит максимально плотную пригонку печи и дверок. Чудо-печь на дровах, тепличный вариант которой представлен в статье, должна иметь дверцу и петли, последние изготавливаются и размещаются на завершающем этапе.Это касается и ножек печей, которые должны быть максимально прочными.

    Заключение

    Изготовление булерьяна сложно назвать простым процессом, традиционный буржуйк будет сделан намного проще. Однако высокая эффективность и простота эксплуатации оправдывают затраченные силы и время. Однако изначально вам нужно будет подготовить чертежи чудесных печей на дровах, они позволят безошибочно реализовать весь процесс, что станет залогом успеха проделанной работы.

    С элементами от автомобильных приводов

    Не всегда можно провести систему отопления в загородном доме, гараже или подсобных помещениях, которые работали бы от природного газа. Причин тому может быть несколько - отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее. Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива. И этого горючего за городской чертой обычно бывает в избытке.

    Какие бывают самодельные духовые шкафы

    Умелые руки мастера при наличии точных и понятных чертежей могут изготовить различные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения, даже без устройства трубопроводной системы и установки радиаторов.

    Эти устройства включают:

    • Традиционные буржуйки.
    • Булерьянские печи.
    • Печи на разработке.

    Буржах

    Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.

    Объем штанги должен быть не менее 100 литров. Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй - ролика.Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.

    Бурзуйки схема

    Нижний отсек, представляющий собой каток, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива. На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см.Тепловое отверстие необходимо оборудовать дверцей и вентилем.

    Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней. Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку.Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.

    Выпечка булерьян


    Булерьян прибор

    Этот вид печей на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи. В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одном дрове можно достичь 10-12 часов.

    Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.

    Духовка на отработке


    Идеально подходит для гаража

    Данная конструкция нежелательна для использования данной конструкции, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания. Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать.Имея на руках примитивные рисунки, построить такую ​​чудо-печку сможет любой автовладелец.

    Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в низкой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.

    У посевов длительного горения эти недостатки не проявляются в такой степени.

    Как сделать печь длительного горения своими руками

    Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют.Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.

    Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет. Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и все заусенцы очищаются.


    Длительное горение

    После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм.Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга. Этот предмет будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.

    Спереди вырезано отверстие для загрузки дров, снабжено дверцей.Сзади прорезано отверстие для отвода дыма, куда выводится труба диаметром 150-20 мм. На уровне 20 см от дна внутри бочек устанавливается зерно, а спереди прорезается проем для удаления золы и шлака. Вся конструкция сверху закрывает вырезанную ранее крышку с отверстием для трубы. Крышка должна быть снабжена ручками для удобства использования.

    Под печь нужно сделать прочный фундамент из красного кирпича или бетона. Дымоход выводится.Такую чудо-печь необходимо иметь на некотором удалении от стен, в целях пожарной безопасности.

    Заключение

    Естественно, утеплить подобными печами большой загородный дом проблематично, но перед ними такая задача не ставится. А вот согреться на морозе на даче или в гараже вполне реально. Или, установив такую ​​чудо-печь в теплице, выращивают более ранние овощи. Сделать подобный нагревательный элемент сможет любой человек, который разбирается в инструментах и ​​сварке и умеет читать чертежи.

    видов печей, особенности конструкции и эксплуатации

    Испокон веков для обогрева жилища, приготовления пищи и многих других целей использовались отопительные печи. На сегодняшний день существует множество аналогичного оборудования, различающегося материалом изготовления, назначением, конструкцией и некоторыми другими характеристиками. Их можно использовать как для обогрева помещения, так и для приготовления пищи. Кроме того, можно встретить и отдельные виды духовых шкафов, предназначенные для саун и бань.

    Из чего делают печи

    В качестве материала для изготовления кирпич или металл.Металлические печи собираются путем сварки корпуса из стали или чугуна. В большинстве случаев такие конструкции располагаются в банях, в коттеджах или в загородных домах небольшой площади. Для изготовления кирпичной печи используется огнеупорный материал. Один из лучших - шамотный кирпич - он значительно увеличивает показатель термической устойчивости печи.

    Кладка создается с помощью специального раствора. Важным требованием является его состав, так как использование некачественных или неподходящих смесей может вызвать трещины, просветы и разрушение всей конструкции.В состав раствора для кладки кирпича входят кварцевый песок и огнеупорная глина. Идеально - если в его состав входит шамотная пудра.

    Печи: типы печей по назначению

    Тепло, выделяемое этими установками, направляется либо на приготовление пищи, либо на обогрев помещений. По этому принципу, независимо от дымохода и корпуса, бывают разные печи. Типы печей следующие:

    • Нагревательные.
    • Плиты.
    • Отопление и приготовление пищи.

    Отопительно-варочный агрегат представляет собой разновидность универсальной эконом-плиты, совмещающей в себе две функции.Такая конструкция чаще всего встречается в традиционно русских вариантах. Помимо варочной панели в ней есть сушилка, духовка и водонагреватель. Раньше его оборудовали кушеткой, расположенной сбоку от соседней комнаты.

    Духовка металлическая для дачи также может обогревать и готовить. Изготовленная из современных материалов, буржуйка улучшенной конструкции на корпусе имеет ровную чугунную поверхность, на которой можно готовить и разогревать пищу. Плита, напротив, представляет собой металлическую или кирпичную плиту с топкой.Чтобы более эффективно распределять и использовать тепло, к нему крепится щит в виде небольшой стены, с помощью которой можно прогреть комнату.

    Особенности конструкции

    Все печи, типы печей по конструкции одинаковы: в их основе топка, в которой сжигается топливо, небольшая часть тепла и газа отводится в дымоход. Обогревается только корпус и дымоходы, от которых отапливается помещение. Несмотря на схожесть, существуют разные виды печей, обладающие определенными конструктивными особенностями.Объясняется это их доработками с целью последующего более эффективного использования.

    Печи: виды топок по дымоходам

    В зависимости от расположения внутренних каналов и схемы движения по ним обрабатываемых газов все агрегаты делятся на:

    • Колпаки неканальные.
    • Однооборотный.
    • Вертикальный и горизонтальный многооборотный.

    Каналы, по которым проходит газ, могут быть построены вертикально, горизонтально или полностью отсутствовать, как видно из названий.В зависимости от назначения агрегата (печь для дачи, например) выбирается и тип канала. В большинстве случаев используется горизонтальная вентиляция, которая увеличивает тепловую мощность. Однако такая конструкция мало чем отличается от других вариантов.

    Различия в топливе

    В зависимости от используемого топлива, конструкция ребер. Например, дровяная печь имеет особый набор топки и ее объем, в отличие от аналогичного оборудования для опилок. В первом случае размеры пуддуса несколько больше, во втором увеличиваются размеры самой топки.

    Еще один вид печей - каминные. Их отличительной особенностью является особое устройство двери, в которой есть специальная вставка из огнеупорного стекла для наблюдения за пламенем.

    Типы дымоходов

    Дымовые трубы различаются материалом изготовления и способом монтажа. В зависимости от места установки дымохода делятся на:

    • Коренные - располагаются сбоку от корпуса и опираются на фундамент.
    • Стены - устанавливаются внутри стены здания, рядом с которым будет построена печь.
    • Насадные - опираются на верхнюю часть корпуса.

    Дымоходы могут быть как кирпичными, так и металлическими. Самые разрушаемые и деформируемые - первые, потому что материал их изготовления разрушается под воздействием кислот, образующихся при горении. Металлический дымоход имеет долгий срок службы только в том случае, если для его создания используется кислотостойкая сталь. Часто такие трубы используются с целью гофрирования, создания комбинированных конструкций.

    Агрегаты для ванн

    В зависимости от конструкции и назначения сложно определить тип печи. Виды печей различаются по определенным характеристикам, но стоит упомянуть каменки для сауны. Используйте их в саунах или банях. Такие устройства различаются степенью нагрева камней и объемом производимого пара. В конструкцию этой печи входит специальный контейнер, в котором находятся камни и который устанавливается над топкой или рядом с корпусом.

    В качестве материала для изготовления каменки используют сталь, кирпич, чугун.Металлическая печь для дома на дровах или для бани не требует длительного монтажа. Вы можете купить его в магазине и смонтировать самостоятельно, следуя инструкции производителя. В отличие от металлических печей, каменные или кирпичные требуют работы специалиста, но они выгодно отличаются от первых.

    Печи «Бресенарен» («Булериан»)

    Канадская фирма Bullerjan производит нагревательные агрегаты. Впервые их продукция появилась на российском рынке около пятнадцати лет назад, и с тех пор спрос на печи «Булерьян» растет.Цена у них очень приемлемая, что является еще одним преимуществом. В зависимости от мощности печи ее стоимость может варьироваться от 9 до 50 тысяч рублей. Так, печь «Брененар» (под таким названием этот товар выпускается с 2005 года) мощностью 10 кВт имеет цену 25 тысяч рублей.

    Описание печей «Бресенарен»

    Данные агрегаты используются в основном для обогревательных цехов и жилых помещений и представляют собой конвекционную конструкцию длительного горения. Правильно подобранная по мощности печь «Бресенарен» способна полностью обогреть весь дом благодаря своей конструкции, которая позволяет провести разводку во всех комнатах.Есть модели, предназначенные для нагрева воды, а также нагрева и приготовления пищи, предназначенные для приготовления пищи. Канадские печи с печкой бывают двух типов - 100 и 150 кубометров.

    Конструктивные особенности

    Несмотря на то, что эта печь использует в качестве дровяного топлива, ее называют газогенераторной. Причина тому - особая конструкция топки из двух отдельных камер: камеры сгорания, в которой горит дрова, и вторичного дожига образующихся газов. Именно этим объясняются высокая теплоотдача и КПД печи.При сжигании дров в эту камеру попадают газы, в которые также подаются форсунки, предназначенные для подачи кислорода, и снова сжигаются. Это сводит к минимуму потери тепла.

    На выходе дымовых газов и дверце топки расположены регуляторы, позволяющие перевести оборудование в режим длительного горения. На самом деле древесина в таком оборудовании тлеет, и этого процесса достаточно, чтобы как следует прогреть воздух и воду в системе отопления.

    Печи «Булерьян»: стоимость, плюсы и минусы

    Преимущества:

    • Нагретый воздух можно распределять по помещениям независимо от их расположения на этажах.
    • Равномерное отопление помещений.
    • Высокий КПД печей - около 70%.
    • Минимальный расход топлива и экономия, простота обслуживания и монтажа.
    • Длительная работа печи на одном топливе - около 10-12 часов.

    Недостатки:

    • Аналоги этого типа топок работают только на твердом древесном топливе.
    • Вне зависимости от типа трубы - кирпичной или металлической - ее обязательно нужно утеплить.
    • Большая часть генераторного газа выходит из дымохода и не сгорает.
    • Некоторые части корпуса печи нагреваются до 120 ° C, что приводит к горению пыли.
    • Необходимость большого количества места для проживания. От корпуса печи до стены или любых других предметов должно быть не менее одного метра, из-за чего ее устанавливают преимущественно посередине комнаты. Чтобы уменьшить это расстояние, на стены кладут металлические листы.
    • Из-за того, что топливо сгорает не полностью, духовки очень сильно дымят вне зависимости от погоды на улице.Производители советуют вывести дымоход не менее чем на три метра над крышей.
    • Экономная работа печи и долгий срок ее службы достигаются только при правильной настройке всех заслонок, что очень сложно сделать.

    Основная проблема канадских печей - образование большого количества конденсата в трубе. В его состав входят вода, гудрон и сажа, это связано с тем, что уходящие газы имеют низкую температуру, а топливо сгорает не полностью.Наиболее заметен конденсат в местах стыков дымохода, а при нагревании печи он создает неприятный запах, который долго сохраняется в помещении.

    Стоимость канадских печей зависит от объема помещения, которое они могут утеплить. В зависимости от этого критерия цена на печь «Булерьян» может варьироваться от 9 до 34 тысяч рублей.

    Рекомендации по выбору и эксплуатации конвекционных печей

    Перед установкой данного вида отопления необходимо тщательно выбрать место расположения агрегата.Самый безопасный и оптимальный вариант - установить такую ​​печь в отдельном помещении подвального типа, имеющем хорошую вентиляцию.

    Рекомендации производители могут и даже должны игнорировать при закладке топлива для улучшения гниения и повышения его эффективности. Ставить его так: тонкие бревна и щепа кладут первым слоем с небольшими интервалами, сверху кладут крупную древесину, оставляя небольшое количество свободного места. Пустоты заполняются корой, газетами, небольшими ветками. Затем открывается заслонка нагнетателя и заслонка в дымоходе, после чего запускается розжиг.

    Термозащитный экран, устанавливаемый на стены, можно купить готовым или сделать самостоятельно. Между металлическим листом и поверхностью должен быть зазор около 50 мм. Нагретый воздух между стеной и экраном будет двигаться вверх, нагревая комнату.

    Конвекционные печи бывают с глухими дверцами. Второй тип намного дороже, красотой пламени восхищаться вряд ли - слишком много излучения от агрегата, и дверь быстро дымит, что ухудшает весь обзор.

    Производители печей «Булерьян» заявляют, что их производство не идеально, как хотелось бы. Это необходимо учитывать при выборе отопительного агрегата, учитывая все плюсы и минусы и точно рассчитывая расположение, мощность и КПД, а также затраты на обслуживание.

    p>

    Дровяная печь своими руками: чертежи и описание

    Если есть необходимость в обогреве помещения, то можно сделать дровяную печь. Сделайте своими руками, имея определенные навыки сварки, если вы собираетесь использовать в качестве материала металл.Достаточно распространенная разновидность дровяных печей - буржуйка. Он довольно простой, но его эффективности хватит для обогрева негабаритного помещения. Для работы такой печи можно использовать не только дрова, но и другие виды топлива, а именно: уголь, мусор, торф, отходы деревообработки.

    Изготовление переносной духовки


    Дровяную печь также можно изготовить самостоятельно. Для этого придется использовать воздушный шарик, который нужно сначала разрезать. Предварительно рекомендуется приготовить его, выпустив пропан.Верхняя часть станет основой. Можно резать болгаркой. Дно обрезано. Далее можно вырезать дверцу топки. После двери следует установить на заранее приваренные петли. Далее приступаем к обрезке воздуходувки, которая должна располагаться внизу. Теперь можно приступить к установке жаровни. Допустимо сделать его из металлического листа (6 мм). Этот элемент приваривается к топке, во внутреннем пространстве заранее ставится сетка. В мангале готовится отверстие для дымохода, в которое потом можно вставить трубу.Чтобы духовкой было удобно пользоваться, к ее бокам можно приварить ручки. В заключение конструкция покрывается краской.



    Разновидности дровяных печей


    Дровяные печи могут изготавливаться не только из металла, но и из кирпича. Но такие установки встречаются не так часто, потому что построить их не очень просто. К тому же очень жесткие требования предъявляются к материалу и характеристикам дымохода. Если неправильно оформить конструкцию, то это не будет обогревать дом, а только обернется проблемами.Обойдется такая установка не очень дешево, а строительные работы займут много времени.

    Плюсы буржуйки


    Печь для дровяной теплицы типа буржуйки не подразумевает необходимости устройства сложного фундамента, для нее не потребуются соответствующие документы. За ним очень просто ухаживать, а установка будет совершенно бесплатной. Буржуйку можно использовать не только как отопительный прибор, но и как кухонную плиту.

    Минусы буржуйки


    Однако описанные печи имеют свои недостатки, один из которых выражается в быстром сгорании топлива, а второй - в быстром охлаждении, что связано с отсутствием способности аккумулировать тепло.

    Производственные особенности


    Описываемая печь на дровах - вполне возможно сделать своими руками - должна иметь дымоход, а в помещении, где предполагается ее установка, необходимо организовать приточно-вытяжную вентиляцию. тип. В связи с тем, что установка является источником повышенной пожарной опасности, необходимо соблюдать правила ее установки. Значит, его нужно располагать как можно дальше от легковоспламеняющихся предметов, в том числе необходимо соорудить забор, исключающий возникновение пожара.

    Особенности конструкции


    Для того, чтобы появилась возможность самостоятельно изготовить печь для дома на дровах, необходимо ознакомиться с ее конструктивными особенностями. Итак, в основе изделия должен быть металл, толщина которого должна быть равной 4 мм и не меньше. Печь - незаменимый компонент. При изготовлении топки не обойтись без колосниковой решетки, а также дымохода и зольника. Топливо будет загружаться через дверь.

    Для облегчения процесса изготовления печи в качестве основы можно использовать стальную бочку, однако необходимо учитывать, что толщина ее стенок должна быть равна указанной выше.Для этой цели отлично подходят газовые баллоны, использованные стальные трубы, а также листовой металл. Также пригодится металлический уголок.


    Если печь на дровах должна быть сделана своими руками, стоит учесть, что она должна иметь две камеры. Один из них будет служить зольником, а второй - горением. Топка должна иметь чуть более внушительные размеры по сравнению с другой камерой. Однако в каждом отсеке должны быть двери и проемы.

    Особенности устройства колосниковой решетки

    Перед тем, как приступить к изготовлению духовки для дома или паровой бани, необходимо понимать, что колосниковая решетка находится непосредственно между зольником и камерой сгорания.Но к отверстию топки крепится дверца, в которой должна быть надежная задвижка. Решетка, на которую укладывается топливо, способна многократно усилить тягу в салоне. Кроме того, у этого элемента есть еще одно предназначение, заключающееся в просеивании золы. Отсюда его нужно устранять по мере накопления.

    Дровяная печь в гараже может иметь решетку с довольно разным размером продольных отверстий. Этот параметр следует уменьшить, если при эксплуатации предполагается производить печь не только на дровах, но и, например, на угле.Специалисты советуют сделать именно это, чтобы предусмотреть все варианты эксплуатации печи. Допускается установка в зольную камеру сборного ящика из тонкой стали. Так будет намного проще избавиться от скопившейся золы, для этого нужно просто достать ящик из ямы.

    Устройство дымохода

    Для изготовления дымохода необходимо сделать отверстие в верхней плоскости конструкции, оно должно соответствовать диаметру трубы, которую предполагается использовать для этого.Он может иметь изогнутую форму, а вы можете расположить его под некоторым углом. Это можно делать горизонтально или вертикально. В конечном итоге это позволит отапливать помещение в гораздо более короткие сроки. Дровяная печь должна иметь дымоход, диаметр которого должен быть не менее 120 мм. Иначе получится буржуйка, которая будет дымить при работе, и для решения проблемы придется переделывать конструкцию.

    При изготовлении трубы необходимо помнить, что горизонтальные участки не должны быть длиннее 1 м, а степень их расположения не должна отличаться от значения 30 0 .Причем участок дымохода, выходящий из установки, должен иметь толщину стенки, как и в конструкции топки, не менее 3 мм. Через 2 м дымоход можно соорудить из более тонкой стали, например 0,7 мм, это связано с тем, что дымовые газы в этом зазоре уже не такие агрессивные по температуре.

    Методические указания по материалам

    Дровяная печь своими руками может быть изготовлена ​​из асбестоцементных труб, только нужно учитывать, что их установка допустима исключительно снаружи, это связано с тем, что такой материал не справляется с воздействием высоких температур.Если установить такую ​​трубу прямо на выходе дымовых газов, то она вскоре потеряет прочностные характеристики и рассыпется или потрескается. Но что касается асбестовых шнуров, можно отметить, что они намного прочнее. Их можно использовать при необходимости избавиться от трещин в конструкции, оставшихся от неправильной работы сварочного аппарата. Внешний участок трубы должен располагаться как можно выше по отношению к поверхности крыши, это расстояние должно быть равно примерно 1.5 м, что отлично скажется на интенсивности тяги.

    Печная установка

    Дровяные печи следует устанавливать в соответствии с правилами пожарной безопасности. Предварительно для этого необходимо подготовить шлейку, сделанную из уголка. Кроме того, конструкция должна быть устойчивой, для этого основание должно быть максимально прочным, на пол следует уложить лист стали. Это полезно в случае, если из топки вылетают искры при сгорании или загрузке топлива.

    Стальной лист чернового пола следует расположить так, чтобы он выходил за пределы установки на 20 см с трех сторон.А вот что касается лицевой стороны, лист из-под топки должен выступать на 60 см.

    Дровяную печь в гараже или другом помещении следует делать с учетом герметичности стыков. Это исключит вероятность попадания дыма в пространство комнаты, что очень вредно, в первую очередь, для здоровья, а уже потом - для тяги. Снаружи расположенная зона трубы, минимальная длина которой была указана выше, должна быть надежно закреплена проволочными скобами, а ее верхняя часть обязательно прикрыта искрозащитным зонтом.

    Повышение эффективности печи

    В связи с тем, что дровяная печь должна производить во много раз больше тепла, ее можно как-то улучшить. Как правило, печь-буржуйка имеет трубу, которая располагается сзади, что весьма традиционно. Для повышения КПД необходимо монтировать этот элемент конструкции спереди, это делается над камерой сгорания. Это даст следующий эффект. Итак, изначально стенки топки будут прогреваться, что повысит тепловой КПД.Но если после изготовления печь будет облицована кирпичом, как и сама труба, то можно будет увеличить период до полного остывания, это, в свою очередь, позволит многократно сэкономить топливо.

    Такая кирпичная печь на дровах будет работать еще эффективнее, если ее внутренние стены выложить шамотным кирпичом. Делается это при наличии свободного места, ведь необходимо будет увеличить размеры конструкции. Такие манипуляции необходимо проводить прямо в топочном отсеке.Если вы еще не выбрали способ увеличения теплоемкости топки, то можете рассмотреть вариант, в котором устанавливаются дополнительные ребра. Для реализации этого метода к боковым стенкам конструкции снаружи следует прикрепить полосы из толстой стали, которые будут перпендикулярны стенам. В этом случае отапливаемая площадь будет увеличена в разы, что скорее согреет окружающий воздух. Если поставить на плиту емкость с водой, это поможет сохранить накопленное тепло после остановки печного процесса.Такие дровяные печи также можно использовать для нагрева воды, а также для приготовления пищи.

    Если вы решили сделать топку с закрепленными на ее стенках ребрами, допустимо использование кожуха для защиты. Его изготовление может быть из стали или специальных жаропрочных материалов. Это значительно снизит риск получить ожог при горит в топке.

    Еще один отличный метод повышения эффективности - использование стальных труб. Они должны иметь значительный диаметр.Их приваривают сверху печи и отправляют в разные стороны, что должно напоминать печь булерьян.

    Устранение неполадок в печи

    Печка для теплицы на дровах после изготовления может вам не подойти. Причин тому может быть несколько, например, слишком дымит конструкция. Эта проблема может сопровождаться затруднением плавления. В этом случае стоит задуматься, по правилам ли был сделан дымоход, к тому же это иногда случается при использовании сырого топлива.Причина также может быть в зольнике, то есть слишком большой нагнетатель. Довольно часто диаметр дымохода не соответствует размерам камеры сгорания. Более того, дымоход может не подниматься достаточно над поверхностью крыши.

    Во избежание подобных проблем необходимо заранее подготовить чертеж печи на дровах и поработать над ее изготовлением. Но если все вышеперечисленные факторы не проявились, и причина кроется в древесине, то хранить их следует правильно, то есть под навесом.Также необходимо сравнить размеры камеры сгорания, которые, например, ограничены лимитом 70х70 см, при этом дымоходная труба не должна быть меньше 110 см. Что касается размеров зольника, которым регулируется поступающий в топку воздушный поток, то его размеры должны быть в 3 раза меньше по сравнению с камерой сгорания.

    Перед тем, как делать печь на дровах, необходимо сначала подумать о том, как соблюдаются правила пожарной безопасности. Это выступает как важнейшее обстоятельство при изготовлении такой конструкции.Затем можно переходить к работам по изготовлению и подготовке места для установки печи. Это будет залог успеха.

    Виды отопления загородного дома: дровами или электричеством - Проект и расчеты


    Все существующие виды отопления для загородного дома можно классифицировать как по используемому топливу, так и по способу теплопередачи. Нет единого принципа, по которому они отбираются.

    Эффективность отопления дома зависит от климата в регионе, площади дома, личных предпочтений и других факторов.В этой статье мы рассмотрим отопление дровами, голубым топливом и электричеством. Выделим основные достоинства каждого из вариантов. Также мы расскажем о типах отопительного оборудования, необходимого для реализации каждой из систем отопления.

    Представленный материал дополнен наглядными схемами и фотоиллюстрациями. Чтобы полностью понять суть вопроса, мы выбрали тематический видеоролик по организации автономного отопления.

    Дровяная печь для отопления дома

    Принцип работы дровяной печи прост - топит, горит, отдает тепло.Стены нагреваются и отдают тепло воздуху в комнате. Печное отопление, как и любое другое, имеет свои достоинства и недостатки.

    К заметным преимуществам дровяной печи можно отнести:

    • особую уютную атмосферу, которую не может создать никакой другой вид отопления;
    • относительно небольшие финансовые вложения;
    • возможность сделать его оригинальным элементом интерьера;
    • экологичность, топливная доступность.

    При этом печь занимает полезную площадь и имеет низкий КПД.Чем больше дом, тем больше будет этот источник тепла. Перед тем, как прогреть воздух в помещении, нужно загрузить дрова в топку, затем периодически повторять эту процедуру.

    Такая маленькая кирпичная печь способна обогреть маленькую комнату. На его поверхности можно готовить пищу и нагревать воду.

    Необходимо дождаться, пока топливо хорошо разгорится и прогреет конструкцию. Только после этого ритуала по комнате разольется долгожданное тепло.

    Виды дровяных печей

    Традиционные дровяные печи строятся из кирпича.Наличие в них змеевидных дымоходов позволяет хорошо прогревать воздух в помещении и надолго сохранять тепло. Его можно использовать как камин, а на его поверхности готовить пищу.

    Есть 3 категории кирпичных печей:

    1. С печкой или обогревом и приготовлением пищи ... Они могут обогревать сразу несколько комнат, а также готовить в них еду.
    2. Русский ... Как правило, это массивная конструкция с придатком в виде скамейки. На такой плите готовят не только разные блюда, но и сушат зелень, фрукты, грибы.
    3. Каминная печь ... Эта конструкция предназначена не только для обогрева, но и для украшения интерьера, привнесения в него ноток романтики и особого домашнего уюта.

    Дровяные печи также изготавливаются из чугуна. Они компактны, поэтому впишутся в любой уголок дома. Продукты сгорания обычно удаляются через дымоход из гофры. Такие духовые шкафы позволяют быстро прогреть комнату.

    Печи из жаропрочной стали также быстро нагревают воздух в доме.Но комфортная температура сохраняется недолго. Иногда из нержавеющей стали делают металлические дровяные печи. Он дольше сохраняет тепло, но швы не выдерживают быстрого нагрева и часто повреждаются.

    Есть много разных моделей дровяных печей. Производители оснащают их специальными устройствами, повышающими эффективность работы, уменьшающими количество токсинов в дыме.

    Допустимо отапливать дачный дом дровами без обязательной постройки печи в прямом ее понимании.Часто устанавливаются пиролизные котлы, например печь Бутакова или Булерьяна. Последний вариант можно сделать своими руками. Хоть топливом здесь и служат дрова, но принцип работы другой - как у газогенератора.

    При дожигании в помещение поступает тепло. Для этого в большом количестве закладываются дрова. Устанавливается режим, при котором горит только часть древесины, а другая тлеет. Продолжительность процесса зависит от объема помещения и мощности отопительного оборудования.КПД печей пиролиза достаточно высокий - от 75 до 85%.

    Газогенераторные печи включают печи Струпова и Бубафоня, которые работают без нагрузки до 48 часов. Характерной чертой этих построек является наличие высокой колонны. В нее почти до самого края клали дрова и сверху поджигали, как костер.

    Вместо дров в печь можно положить опилки, торф или другое твердое топливо. Чем плотнее он упакован, тем дольше продлится процесс.

    Вместо дров в печь можно положить опилки, торф или другое твердое топливо. Чем плотнее он будет уложен, тем дольше продлится процесс.

    Процесс горения поддерживается воздухом, подаваемым через телескопическую трубу в верхней части топки. Топливо выгорает, и зона горения постепенно опускается вместе с трубкой, по которой подается воздух, до уровня колосниковой решетки.

    В качестве альтернативы отоплению загородного дома дровами существуют другие варианты твердого топлива, например пеллеты.По сравнению с деревом горят дольше. Пеллетные котлы, в которых их сжигают, более безопасны, поскольку защищены от перегрева, оснащены контролем пламени.

    На одной нагрузке котел способен проработать не менее 3 часов. Если систему дополнить тепловым аккумулятором, тепло будет аккумулироваться и затем попадать в помещение.

    Для небольшого загородного дома достаточно одной печи, чтобы разогреть его и приготовить еду. Если дом большой, нужна тщательно продуманная система отопления, когда вся конструкция отапливается от одной печи.Для этого устраивают паровой или водяной контуры.

    В одноэтажном доме схему подключают к обыкновенной кирпичной печи или к покупной чугунной. Если в особняке 2-3 этажа, необходимо приобретать чугунную печь-котел.

    Улучшение характеристик печного отопления

    Улучшает традиционный печной обогрев водяного контура за счет значительного увеличения площади нагрева и рационального распределения тепла. В процесс нагрева входят как стенки топки, так и дымовые каналы, а также сам теплоноситель.Тепло попадает в радиаторы при горении дров, но некоторое время в них остается.

    В доме, где не планируют жить постоянно, используйте незамерзающую жидкость вместо воды

    Включение обычной дровяной печи в систему водяного отопления требует наличия теплообменника. Его предназначение - подогревать воду и обеспечивать циркуляцию теплоносителя.

    Теплообменник изготавливается из листовой стали или металлических труб. Его размеры индивидуальны.Главное при установке оставить зазор 10-15 мм между регистром и стенками топки с учетом расширения.

    Если в доме есть второй этаж, в систему включается электронасос. Он более интенсивно прогоняет теплоноситель, ускоряя процесс нагрева при розжиге печи. Также можно включить в систему емкость для создания запаса горячей воды.

    Отопление дома электричеством

    Отопление дома электричеством основано на двух принципах.Первый - это обогрев каждой комнаты отдельно с помощью устройств, подключенных непосредственно к электрической сети. Второй - косвенный нагрев путем закачки хладагента, который нагревает радиаторы в каждой комнате.

    Примером метода прямого нагрева является использование маслоохладителя. Ребристой формой он напоминает классическую чугунную батарею. Само устройство нагревается до высокой температуры и отправляет тепло в окружающую среду в виде тепловых лучей.

    Поверхность радиатора остывает медленно из-за того, что охлаждающая жидкость имеет хорошую тепловую инертность.Чаще всего используются такие устройства, как дополнительные. Включение маслоохладителей в основную систему экономически невыгодно.

    Вариант №1 - с использованием электрокотла

    Система водоснабжения, подключенная к электрокотлу, имеет свои особенности. Чтобы расходовать электроэнергию рационально, циркуляцию теплоносителя в системе следует только принудительно. Естественная циркуляция увеличит потребление энергии.

    Кроме того, это повлечет за собой неравномерный нагрев помещения, снижение скорости теплообмена и потери мощности.

    Достоинством электрокотла является его полная автоматизация, а также то, что он может быть установлен в любом помещении

    При использовании электрокотла должен быть включен расширительный бак, оборудованный блоком управления и элементами безопасности в системе. Дизайн открытой системы не имеет смысла, потому что приведет к высоким эксплуатационным расходам.

    Чтобы отапливать загородный дом электричеством, необходима линия электропередачи достаточной мощности. Поэтому перед покупкой котла необходимо произвести несложные расчеты.

    Следует исходить из того, что, по мнению специалистов, 1 кВт в час достаточно для обогрева помещения площадью 10 м². Для обогрева 200 м² потребуется 20 кВт. Поскольку помимо котла в доме есть другое электрооборудование, к расчетной стоимости прибавляется около 5 кВт.

    Тип №1 - электрокотлы с ТЭНами

    В электрокотлах в качестве рабочего элемента используются ТЭНы, электроды магнитной индукции.Первый тип - самый распространенный. Вода или другой теплоноситель нагревается внутри котла от стенок нагревательных элементов, заключенных во влагонепроницаемый кожух, а затем попадает в систему отопления.

    КПД такого котла не очень высокий - процесс теплопередачи сопровождается большими потерями. Котел, оборудованный многоступенчатым подключением, более эффективным считается электронное управление. При достижении заданной температуры такой котельный агрегат отключается.

    Современный электрокотел с ТЭНом имеет стильный дизайн.Теплоносителем может быть не только вода, но и антифриз

    Главный недостаток электрокотла с ТЭНами - образование налета на спиралях ТЭНа. Из-за этого увеличивается расход электроэнергии на фоне снижения КПД.

    Тип №2 - электродные узлы

    Основная особенность этих котлов в том, что в них нет элемента, нагревающего теплоноситель. Нагревание происходит при прохождении через воду электрических импульсов, передаваемых специальным электродом.

    В результате этого эффекта молекулы воды распадаются на ионы, несущие положительный и отрицательный заряд. Поскольку здесь используется переменный ток с частотой 50 Гц в секунду, полярность электродов в водной среде изменяется с той же частотой.

    В таких условиях ионы начинают колебаться и менять направление. Все это происходит при большом сопротивлении водной среды этому процессу. В результате возникает тепловая энергия, которую теплоноситель передает радиаторам отопления.При этом твердые отложения не успевают осесть на электродах, что является большим плюсом в пользу котлов этого типа.

    Бывают модели одно- и трехфазных котлов. Их отличие только в конструкции электродов и габаритах. В конструкции использован цельнометаллический корпус цилиндрической формы, покрытый полиамидом. В цилиндре есть патрубки, по которым охлаждающая жидкость входит и выходит.

    КПД ионных котлов высокий - от 95 до 98%. Они имеют небольшие размеры и очень быстро нагреваются, но с той же скоростью и остывают.У котлов нет «сухого хода», поэтому при отсутствии воды в системе они просто не запустятся. На них не действуют перепады напряжения, при его падении мощность просто падает, но полностью блок не выключается.

    К недостаткам котлов этого типа можно отнести повышенную требовательность к теплоносителю. Вода должна иметь хорошую проводимость, иначе мощность оборудования начнет падать.

    Такой котел не сможет работать от батареи, потому что нужен только переменный источник питания.Во время его работы необходимо исключить попадание воздуха в котел, так как это запускает усиленный коррозионный процесс.

    Одна сторона цилиндра герметично сварена, другая представляет собой блок электродов. Полиамидные гайки используются как изолятор, отделяющий электроды от корпуса.

    Однофазные агрегаты имеют мощность 2-6 кВт, трехфазные - 9-50 кВт. Первые подходят для использования в загородных домах, вторые - для обогрева крупных промышленных зданий.Средний диаметр котла 32 см, максимальная длина 0,6 м. Чем ниже температура воды внутри корпуса котла, тем меньше он потребляет электроэнергии.

    Электродные котлы в зависимости от принципа распространения теплоносителя бывают открытыми и закрытыми. В первом случае осуществляется естественная циркуляция, а во втором в систему входят расширительный бак и насос.

    Большинство моделей имеют автоматическое управление, блок запуска и защиту от нестабильного питания.Дорогие модели дополняются контроллером, поддерживающим оптимальную температуру и дистанционным управлением.

    При установке электродного котла нужно надежно заземлить электросеть дома. Теплообменник котла необходимо чистить каждые 12 месяцев. Также необходимо контролировать химический состав воды и при необходимости корректировать его.

    Тип № 3 - индукционное оборудование

    Работа индукционного котла основана на принципе электромагнитной индукции.Электромагнитная энергия, генерируемая катушкой, преобразуется в тепловую энергию. Сердечник нагревается электромагнитным полем катушки, и он отдает полученное тепло жидкости, проходящей через него.

    Котел применяется как в открытых, так и в закрытых системах, в которых циркуляция теплоносителя принудительная.

    Конструкцией котла не предусмотрено наличие быстро выходящих из строя элементов. Материал для изготовления сердечника - качественная сталь толщиной около 6 мм, поэтому может работать долго - 35-40 лет

    Котлы этого типа массивные.В их случае имеется катушка первичной обмотки, не контактирующая с теплоносителем. Вторичная обмотка - это внутренняя система трубопроводов, по которым течет жидкость. При очень быстром нагреве не теряется энергия, поэтому, как уверяют производители, КПД близок к 100%.

    В результате самоиндукции котел дополнительно вырабатывает значительную реактивную мощность. Это увеличивает эффективность оборудования. В систему можно закачивать любую охлаждающую жидкость - и воду, и антифриз, масло, глицерин.Стоимость котлов такого типа довольно велика, но при желании можно сделать индукционный котел своими руками.

    В систему отопления с индукционным котлом, кроме самого ТЭНа, входят:

    • циркуляционный насос;
    • резервуар мембранный;
    • радиаторы отопления, а иногда и теплые полы;
    • группа безопасности;
    • пульт дистанционного управления.

    Котел устанавливается в вертикальном положении. В этом случае расстояние до ближайших объектов не менее 0.3 м по бокам и 0,8 м снизу и сверху. Его запускают только при заполнении системы и проверяют на проветривание. Также необходимо заземлить как сам котел, так и компоненты системы: контроллер, насос и другие элементы.

    Вариант №2 - отопление электрическими конвекторами

    Визуально конвектор - это такая же батарея, расположенная под окном или на стене. Но внутри есть ТЭНы. Конструкция предусматривает проникновение внутрь холодного воздуха снизу. Он нагревается внутри и выходит через верхнюю решетку.

    Температурный режим устанавливает сам пользователь. Встроенные в конвектор термостаты контролируют температуру и отключают прибор при достижении заданного значения. Преимущество отопления конвекторами - отсутствие самой системы с ее сложной разводкой и «бонусов» в виде промерзания или протечки.

    Есть модели конвекторов с классом защиты IP-24. Они предназначены для установки во влажных помещениях. Класс IP-21 подходит для помещений с нормальными условиями

    Поскольку эти нагревательные элементы не имеют открытых элементов, а внешняя панель слегка нагревается, они полностью безопасны.Они работают бесшумно, а конструкция позволяет использовать их без ущерба для интерьера. Конвекторы бывают мобильными и стационарными, что позволяет создавать с их помощью комфортные зоны.

    В этой статье мы привели рейтинг лучших производителей электроконвекторов для отопления дома и рекомендации по выбору.

    Вариант №3 - обогрев дома теплыми полами

    Также можно отапливать частный дом от электросети с помощью теплых полов.

    Выпускаются в нескольких версиях:

    1. Одинарный или сдвоенный кабель ... Их обычно помещают в стяжку, которая затем накапливает тепло и отдает его в окружающую атмосферу.
    2. В виде нагревательных матов ... По сути, это тот же кабель, но расположенный на сетке из стекловолокна. Для их установки устройство стяжки не является обязательным требованием.

    Конструкция теплого пола предусматривает наличие датчиков температуры.Режим обогрева поддерживается автоматически после установки температуры. Помещение нагревается равномерно.

    Информация по монтажу кабельно-пленочного варианта теплого пола подробно изложена в следующей статье.

    Вариант №4 - инфракрасное отопление помещения

    Комфортный микроклимат создают волны длинного спектра, передаваемые инфракрасным обогревателем. Он сначала нагревает все в комнате, а уже потом избыток этого тепла попадает в воздух. Тепло располагается у пола, а не вверху, как при отоплении конвектором.Этот режим наиболее благоприятен для всех обитателей дома, в том числе и для растений.

    Существует 3 типа инфракрасных обогревателей:

    Первый может стать элементом подвесного потолка, и если вы разместите инфракрасный обогреватель над окном, он будет отсекать холодный воздух. Направление излучения регулируется с помощью специальных подвесов.

    Напольные модели мобильные. Их можно перенести в любое желаемое место, взять с собой на природу. Настенные ИК участвуют в создании интерьера. Их можно замаскировать под панно, картину, бра.

    Наиболее удобные в эксплуатации ПЛЭНы или пленочные электронагреватели. Это полосы из термостойкой прозрачной пленки максимальной толщиной 0,4 мм различных размеров. Излучатели размещены между пластиковыми слоями и соединены между собой медными шинами.

    КПД пленочных нагревателей PLEN находится в диапазоне от 95 до 98%. Пленку кладут на потолок, на пол под финишное покрытие и даже под ковролин

    Пленку иногда используют как теплый пол без стяжки.Сам по себе он нагревается в среднем до 50⁰, поэтому не может гореть или стать причиной пожара. Недостаток инфракрасного обогревателя - постоянное свечение.

    Газ для отопления дома

    Этот вид отопления лидирует как по популярности, так и по стоимости. Магистральный газ в этом плане особенно выгоден, но он не всегда присутствует в местах расположения дачных поселков. Если рассматривать такой случай, то хорошим выходом для газового отопления загородного дома является использование газовых баллонов. Этот вариант не самый дешевый, но все же дешевле электричества.

    Для монтажа системы отопления необходим проект, после согласования которого выбирается котел.

    При этом учитывается несколько факторов:

    1. Назначение ... Котел можно использовать только для отопления, тогда подойдет одноконтурный вариант. Когда необходимо обеспечить горячее водоснабжение, выбирайте двухконтурный котел.
    2. Способ монтажа ... Для дома площадью не более 200 м² подойдет пристенный вариант.Для больших построек нужен напольный котел.
    3. Теплообменник типа ... Изготавливается из стали, чугуна, меди. Медь чаще используется в настенных котлах, чугунных и стальных - в напольных. Последние более прочные.
    4. Дымоудаление ... Как правило, он выходит через дымоход, что создает естественную тягу.

    Если система отопления подключена к баллонам, заполненным пропан-бутаном, вы можете использовать те же основные котлы после небольшой модернизации.Здесь просто нужно поменять горелку, которая часто входит в комплект.

    Баллоны подключаются к котлу через редуктор, рассчитанный на расход от 1,8 до 2 м газа в час. При использовании нескольких цилиндров они подключаются через общий редуктор или отдельный для каждого агрегата.

    Для отбора газа из баллона по максимуму необходимо приобрести котел с меньшим индикатором давления газа.

    Лучший выход - подключить несколько баллонов.Таким образом можно реже менять источники подачи газа. Давление в таком газопроводе всегда стабильно, и это большое преимущество автономного газоснабжения.

    Вас больше всего привлекает возможность использования газа в качестве топлива? В этом случае рекомендуем ознакомиться с подробной информацией по автономной газификации частного дома.

    Экономичный вариант автономного отопления:

    Имея достаточно информации о различных способах отопления загородного дома, вы можете выбрать наиболее подходящий вариант.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
