Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Содержание

• 1 Голландка, шведка – кто есть кто
  • 1.1 Отличия
  • 1.2 Рабочая кухонная «лошадка»
• 2 Корни одни – ростки другие
  • 2.1 Возведение отопительно-варочной печи «шведка»
  • 2.2 Варочно-духовая камера – основное отличие
  • 2.3 Дымоход – окончание работы
• 3 Двухъярусная конструкция

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

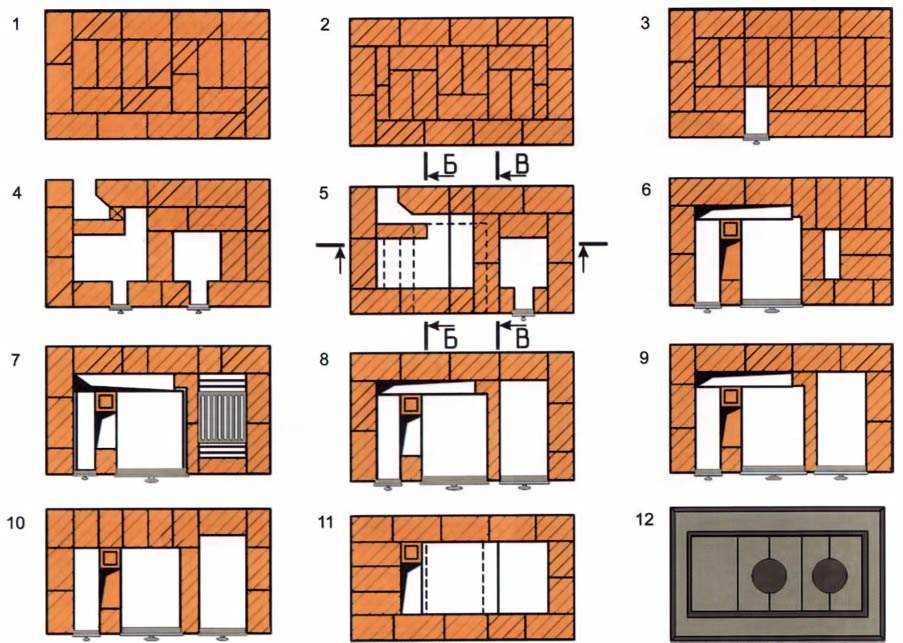

Стандартная порядовка печи:

• Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
• Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

1-й ряд

• Устанавливается дверца поддувала и начинается укладка 2-го ряда.

2-й ряд

• Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

3-й ряд

• 4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

4-й ряд

• В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

5-й ряд

• Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
• Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

6-й ряд

• 7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

7-й ряд

• 8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

8-й ряд9-й ряд

• 10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
• Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

10-й ряд

Варочно-духовая камера – основное отличие

• 11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

11-й ряд

• 12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

12-й ряд

• 13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

13-й ряд

• 14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

14 -й ряд

• В 15-м ряду задвижка перекрывается.

15-й ряд

• 16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

16-й ряд

• В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

17-й ряд

• В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

18-й ряд19-й ряд

• 20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

20-й ряд

• 21-й ряд укладывается так же, как 20-й.

21-й ряд

• 22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.

• В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

23-й ряд

• 24-й ряд повторяет 23-й.

24-й ряд

• Ряды 25-й и 26-й выполняются так же, как 22-й.

25-й ряд26-й ряд

• 27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

27-й ряд

• 28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

28-й ряд

• Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

29-й ряд

• В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

30 -й ряд

• Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

31-й ряд32-й ряд

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная2. Порядовка — печь отопительно-варочная3. Порядовка — печь отопительно-варочная4. Порядовка — печь отопительно-варочная5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.
