Кирпичные печи Кузнецова для бани: порядовка и особенности

Кузнецов Игорь Викторович (г. Екатеринбург) — специалист по разработке и кладке кирпичных печей

Печи Кузнецова  известны не только на территории нашей родины, но многим зарубежным специалистам и любителям кирпичных печей. Причем о них не только знают, но и очень часто заказывают проекты. Заказы идут из таких «продвинутых» в печном деле стран как Канада, Финляндия, США, Швеция.

Уникальность печей Кузнецова в том, что КПД некоторых моделей превышает 80%, в то время как лучшие зарубежные проекты дают чуть больше 60%. Такая высокая эффективность использования тепловой энергии, достигается благодаря двум колпакам в одной печи. Колпак – это кирпичный свод закрытый или с отверстием для выхода газов, который поддерживается кирпичными столбиками. Для экономии места, в некоторых моделях печей, второй колпак располагается над первым, соединяются они дымоходом или каналами, по которым движется нагретый воздух.

В верхнем колпаке температура значительно ниже (200-400^оС), что позволяет устанавливать там теплообменники и баки для воды и камней без риска, что они в скором времени прогорят. Разделение внутреннего пространства печи на две почти изолированные зоны  хорошо еще тем, что расход тепла на обогрев воды/камней вверху не делает погоды в нижнем колпаке — там она остается высокой.

Печи Кузнецова. Особенности конструкции движения воздуха



Содержание статьи

• 1 Банные печи Кузнецова
• 2 Печь Кузнецова своими руками: этапы и особенности
• 3 Порядовка банной печи Кузнецова П1
• 4 Фотографии некоторых моделей банных печей Кузнецова
• 5 Заключение

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Печь Кузнецова своими руками: этапы и особенности

Начинается все с устройства фундамента. Он должен быть несвязанным с основным фундаментом бани. Его размер на 10-15 см больше предполагаемых размеров печи. Высота фундамента для печи подбирается исходя из высоты фундамента бани: они должны заканчиваться на одном уровне. Поверх готового основания для печи в два слоя укладывается гидроизоляция (толь, рубероид). Пол вокруг будущей печи должен иметь противопожарное покрытие. Есть варианты: это металлические листы, керамическая или керамо-гарнитная плитка, натуральный или искусственный камень, кирпич и т.п.

После изготовления фундамента нужно озаботиться приготовлением раствора для кладки печи. Для возведения кирпичной печи используют не цемент, а глину. Причем не любую, а только ту, которая залегает на глубине не менее 2-х метров. Глину просеивают и размывают, готовя раствор нужной вязкости.

Чтобы определить нужное количество кирпича для строительства печи, считаем число кирпичей в первом ряду порядовки, умножаем на 0,8 (средний коэффициент заполнения рядов) и на количество рядов. Этого количества кирпича хватит на печь точно, даже с учетом битых и отбраковки.  Для кирпичной трубы нужно добавить по 4-6 кирпичей на каждый ряд.

Кирпич наружной кладки для своих печей Кузнецов рекомендует глиняный полнотелый марки М150 и выше. Размеры 250х120х65мм. Толщина шва  — около 5мм. Получается, что каждый ряд со швом имеет высоту 7см. Использовать огнеупорный кирпич для наружной кладки не рекомендуется: он прогревается сильнее, из-за чего повышается пожароопасность печи, да и обжечься о такую печь можно серьезно. Огнеупорный шамотный кирпич используют для кладки в тех местах, которые непосредственно соприкасаются с огнем. Рекомендованы ШБ-8  (250х123х65мм) и Ш-5 (230х114х40мм).

Печь Кузнецова своими руками

При кладке банных печей Кузнецов рекомендует наружную кладку армировать: в каждом четном шве (или нечетном, как получится) прокладывать полосу металлической сетки. Укладывают полосу отступив от наружного края кладки около 1см. Сетку лучше брать оцинкованную из прута толщиной в 1 мм. При этом удобно ложится полоса с ячейкой 50*20мм (две клетки).

При кладке шамотного кирпича его ставят «на ребро» не добиваясь 100% совпадения с порядовкой – размеры шамота бывают разными. Укладывают их «с перевязкой», при необходимости обрезая лишнее или добавляя недостающие куски (пилить вдоль нельзя). Над металлическим литьем ставят шамотный кирпич. Причем его укладывают тоже «на ребро». Образовавшиеся пустоты устраняют или подгоняя  кирпичи по форме, или добавляя отпиленные пополам, на четверть (пластинами) куски чтобы все «вписывалось» в общий план.

Так как шамотный кирпич греется сильнее и его коэффициент расширения больше, то между наружной кладкой и огнеупорной внутренней нужно оставлять зазор (около 5мм), который будет компенсировать разницу в расширении материалов. В этот зазор можно уложить базальтовый или муллитокремнеземистый картон, в вертикальные зазоры укладывают базальтовую вату.

Необходима теплоизолирующая подкладка и под металлические части печи. Литье устанавливается не вплотную к кладке, а с зазором 5мм, в который прокладывается базальтовый картон или гипсовый шнур, которым обматывают соприкасающиеся с кирпичами части. Использовать можно и другой теплоизолирующий материал минерального происхождения. Важно только чтобы он выдерживал очень высокие температуры. Чтобы дверцы лучше становились, в нижних кирпичах выпиливают под них «ложе». К углам дверец прикрепляют отрезки проволоки или тонкие пластины металла, которые укладывают в швы между рядами закрепляя таким образом дверцы в кладке.

Печь Кузнецова своими руками

Шкаф для камней должен быть изготовлен из жаропрочной стали, которая выдерживает температуры в 1000^оС. Для более прочной конструкции на нижней части шкафа не рекомендуется делать швы. Днище должно быть гнутым. А на короткой стороне духовки для камней нужно наварить отрезки уголков небольшой длины – они придадут большую жесткость конструкции, не ограничивая температурного расширения.

При кладке печи согласно порядовке измерять высоту после каждого ряда совсем необязательно.  Важны две вещи: горизонтальность  рядов (проверяется строительным уровнем)  и соблюдение указанной в чертеже разницы между верхом наружной (высчитывается умножением номера ряда на 7см) и внутренней кладки (указана на чертежах). Например, на размещенной ниже порядовке печи Кузнецова для бани П1 в 19 ряду указана высота внутренней кладки 132см. Чтобы узнать какая разница в высоте должна быть, 19*7см=133см. Получается, что разница должна быть в 1 см. Этот зазор необходим для компенсации разницы температурного расширения. Если его не будет  — наружная кладка просто развалится под напором внутренней.

Печь Кузнецова своими руками

Не рекомендует Кузнецов мочить кирпич для печи (мочить нужно только вторичный): это необходимо при работе с цементным раствором, а не с глиной. Если весь кирпич для печи мочить, то общий вес свежей печи получается очень приличным. Большое количество влаги в разы увеличивает длительность сушки. А значительный срок сушки означает долгое использование в низкотемпературном режиме. За это время может накопиться большое количество сажи, так что может сразу потребоваться чистка.

Есть еще один нюанс: печь обязательно нужно просушить и прожечь. Даже если вы пока не собираетесь ее использовать. Если новую не прожженную печь не эксплуатировать некоторое время, при ее первой топке (иногда и при второй) может появиться запах угара: в кирпичах и кладке осталось много влаги, в комбинации с сажей и получается такой эффект.

Порядовка банной печи Кузнецова П1

Порядовка этой печи взята с официального сайта печника Кузнецова. Имеющиеся пояснения и схема регистра и теплоизоляции печной дверцы тоже оттуда. В свободном доступе на сайте есть несколько проектов с порядовкой, но большая часть из них недоступна.

Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1

Глядя на те проекты, которые можно скачать любому, поражаешься простоте и изящности решений. Остается только правильно все сложить и пользоваться.

Фотографии некоторых моделей банных печей Кузнецова

Фрагмент печи 18.БИК «Руссауна»Модель 19. БИК-К6.БИК31.БИК — печь Кузнецова в действии8. БИК — печь с вмонтированным парогенератором. Вода заливается в воронку при помощи ковша

Заключение

Необходимо заметить, что кладка кирпичных печей — это искусство. Постигать секреты приходится годами. Специально для тех, кто хочет постигнуть все секреты кладки печей Кузнецова, предназначены семинары, которые проводит лично Игорь Викторович Кузнецов. Каждому печнику, успешно прошедшему обучение на семинаре, выдается именной сертификат — это необходимо учитывать, если планируется нанять специалиста по кладкам печей Кузнецова.

Двухколпаковая отопительно-варочная печь

Проект этой печи разработан для тех, кто находится в процессе поиска приемлемого для себя варианта отопительного прибора. Если Вы посетили эту страницу, не поленитесь внимательно ознакомиться с ней. Возможно это именно то, что долгое время разыскивалось Вами в различных источниках. Этот проект я назвал условно для себя – «Печь, которую ищут».

С тех пор, как у меня появился этот сайт, а на сайте посетители, меня постоянно занимал вопрос, что больше всего ищут люди, интересующиеся строительством печей и каминов. На какие проекты они обращают больше внимания.

Анализируя результаты проводимых опросов, посещая в Интернете различные форумы по печному строительству, а также из писем, приходящих на мой электронный адрес мне, как кажется, удалось определить некоторые критерии того, что интересует многих моих посетителей и на что они непременно обратят свое внимание.

Итак,

• наибольший интерес вызывают отопительно-варочные печи;
• печь должна быть довольно компактной и занимать относительно небольшое пространство в доме. Оптимальный размер в основании 3,5х4,5 кирпича;
• площадь обогреваемого помещения не менее 30 м2;
• с точки зрения дизайна предпочтение отдается печам, имеющим в своем составе арочные перекрытия;
• конструкция печи должна быть простой и легко повторимой в исполнении;
• глубина топливной камеры не менее 50 см;
• наличие нескольких режимов работы печи;
• присутствие духового шкафа не является обязательным, достаточно иметь просто сушильную камеру;
• немаловажное значение имеет расположение дымовой трубы, с левой или с правой стороны печи;

Учитывая все выше сказанное, я попытался сделать проект, который бы удовлетворял перечисленным критериям. За основу была взята конструкция двухколпаковой печи. Почему именно она? Такие печи работают по принципу «свободного движения газов» – теории, основу которой заложил профессор В.Е. Грум-Гржимайло. Познакомится с основами этой теории, и оценить достоинства таких печей можно на сайте «Печи Кузнецова».

Двухколпаковая отопительно-варочная печь имеет размеры в основании 114х89см. Высота ее составляет 2м 24см. Теплоотдача не менее 4000 ккал/час.

Печь имеет в своем составе топливную камеру глубиной более 60 см обложенную огнеупорным кирпичом, поставленным на ребро. Варочная камера, оборудованная 2-х конфорочной стандартной плитой, перекрыта аркой, определяющей общий дизайн печи.

Верхняя часть печи имеет сушильную камеру, вместо которой, при незначительных изменениях конструкции, может устанавливаться духовка.

Печь снабжена прямым «летним» ходом, позволяющим использовать ее только в режиме приготовления пищи, без отопления помещения. Заслонка «летнего» хода, кроме всего прочего, позволяет плавно регулировать величину нагрева печи в зависимости от ее положения.

Прогрев печей такой конструкции происходит более равномерно в каждом из горизонтальных ее рядов, что положительно сказывается на долговечности печи в целом. Все перекрытия печи, за исключением варочной камеры, выполнены без применения металлических конструкций.

В качестве материала для постройки выбран фигурный кирпич с обработанными углами, например, латвийский LODE или ему аналогичный, пригодный для печной кладки. Можно использовать обычный кирпич с самостоятельной ручной обработкой или без нее.

Для того, чтобы еще более упростить Ваш выбор, проект составлен в двух вариантах – простом и зеркальном, так как это изображено на рисунках в начале страницы.

Ознакомиться с порядовкой двухколпаковой отопительно-варочной печи можно, нажав на ссылку расположенную ниже.

Откройте 3D-порядовку двухколпаковой отопительно-варочной печи.

Для более полного ознакомления с устройством и принципом работы печи посмотрите представленный в статье видеоролик.





Основная информация по строительству данной печи, с детальным описанием каждого ее ряда, находится в проекте, который можно скачать используя ссылки, расположенные ниже по тексту.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылкам, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект – 1 вариант.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

Скачать проект – 2 вариант /зеркальный/.

Источник	Формат файла	Скачать
Я. Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)



У меня появился материал о том, как данную печь строил один из посетителей моего сайта – Дмитрий. Причем строительство велось не просто один-в-один, как в проекте, а со всевозможными улучшениями и подробностями, которые не были отражены в предоставленном мною проенкте. Дмитрий предоставил данный материал с разрешением его публикации, для того чтобы помочь людям, которые будут строить аналогичные печи.

Итак, Дмитрием было отмечено, что конструкция довольно простая и вполне доступная для самостоятельной кладки. Ещё одно достоинство – на её базе можно конструировать различные варианты, при минимуме переделок. После максимального упрощения печка получилась простой и легкой.

В видео будут использованы данные по двум печам, построенным на базе данного проекта.

Теперь немного о материалах, которые использовал Дмитрий в своей работе.

Для кладки использовались:

кирпич полнотелый красный “Гжельский эксклюзив” М300;

шамотный кирпич ША-8 Боровичского завода.

Во второй печке использовался радиусный кирпич Кирово-чепецкого завода.

Кладочный раствор – глино-песчаная смесь Костромская Печного дома Макаровых, для шамота – мертель МШ-28 Боровичский.

Литьё: дверки и прочистки – “Везувий”, колосники, плиты и вьюшки – Рубцовские.

Весь материал был предоставлен в виде фотографий с пояснениями к ним. Я постарался сделать из этого видео, презентацию. Надеюсь, после этого многие моменты по строительству этой печи, и не только этой, станут для Вас более понятными. Вы сможете сделать печь, которая будет простой, надежной и очень теплой.

После того как видео будет запущено в режим просмотра, переключите его в режим “Во весь экран“. Это упростит чтение комментариев, расположенных рядом в фотографиями.

Еще раз спасибо Дмитрию за предоставленный материал.



При наличии не работающих ссылок просьба сообщить об этом в комментариях.

< Предыдущая		Следующая >

схема, порядовка, чертежи, печи с водяным отоплением

Содержание

1. Печки для бани
2. Подготовительные работы
3. Особенности печей Кузнецова
4. О варочной печи
5. Конструкция и принцип действия
6. Схема двухколпаковой модели
7. Как работает
8. Преимущества
9. Виды колпаковых печей
10. Особенности конструкции
11. Как это работает
12. Достоинства и недостатки
13. Виды печей Кузнецова
14. Немного теории
15. Что это за строение?
16. Возведение печи своими руками: от подготовки до проверки
17. Фундамент печки
18. Кладка печи
19. Проверка работоспособности
20. Рекомендации
21. Печи с водяным отоплением

Печки для бани

Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.

Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Далее все делают по традиционной технологии — устанавливают опалубку, фиксируют арматурный каркас и заливают бетоном. Переходить к возведению печи следует только после полного созревания бетона и набора им достаточной прочности — на это обычно уходит около месяца.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

О варочной печи

Варочная печь уже давно уступила лидерство другим модификациям – электрическим, газовым плитам. Поэтому проигрывают в этом отношении и конструкции Кузнецова.

Если сравнивать с устройством для отопления, колпаковые варочные изделия имеют более усложненное исполнение. У такой конструкции должна присутствовать плита, возможно наличие духового шкафа. Однако и в этом случае устройство Кузнецова используется принцип свободного перемещения газов.

В конструкции сохраняется высокий КПД, к тому же ее можно использовать как камин. Такие устройства позволяют не только варить, жарить, запекать и коптить еду, но и греть воду, сушить и даже лечить.

Печь Кузнецова с варочной поверхностью, выполненной в современном формате

Печи Кузнецова с камином характеризуются повышенной теплоотдачей, низкой температурой уходящих газов. Такой вариант исполнения способен обогреть помещения большой площади.

Конечно, наиболее высокой степенью теплоотдачи характеризуются банные конструкции Кузнецова. Одна печь способна прогреть и помещения для отдыха, и помывочную, и даже парилку. Поэтому ее могут использовать в качестве устройства для обеспечения эффекта русской бани.

Поскольку конструкции хорошо сохраняют тепло, нет необходимости постоянно подкидывать дрова. Соответственно, прогрев печи зависит от размеров колпака: чем он больше, тем лучше.

Печи Кузнецова не устанавливают к внешней стене дома, поскольку это снижает эффект от работы устройства. К тому же при возведении конструкции требуется учитывать возможность доступа к колпакам для чистки, если используется двухколпаковая конструкция.

Варочная печь Кузнецова с камином, выполненная из красного камня

Еще одно преимущество применения печей Кузнецова для отопления – возможность использования для приготовления пищи. Для этого могут задействоваться разогретые в камине угли.

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Преимущества

• КПД – 80%. Для дровяных печей превосходный показатель.
• Высокая температура сжигания топлива.
• В печах Кузнецова можно сжигать любой вид твердого топлива. При этом оно сгорает, так сказать, до конца, оставляя минимальный объем золы.
• Из предыдущего выходит следующее – такие печи можно редко чистить, золы-то остается совсем немного.
• Низкая материалоемкость при равномерном режиме тепловой отдачи между растопками прибора. Можно сделать такое сравнение – в городской квартире колебания температуры могут быть чаще, и это при центральном отоплении, чем в частном доме, где возведена кузнецовка. Учитываем тот факт, что закладка топлива производится всего лишь два раза в сутки.
• Есть возможность совместить печь Кузнецова с водяным отоплением дома. Вам только надо установить внутрь топки трубный контур, который и будет соединен с трубной системой водяного отопления. Самое главное, что технические характеристики агрегата из-за этого не ухудшаются.
• В печах этого типа невысокий дымоход. Но вот что удивительно, тяга из-за такой конструктивной особенности не снижается.
• Внутренняя конструкция позволяет производить установку печи в любое помещение в независимости от габаритов комнаты и ее предназначения. К тому же дизайн может быть выполнен по усмотрению заказчика.
• В таких приборах переход от топки до остывания происходит, так сказать, автоматически. При этом происходит самопроизвольное перераспределение тяги по каналам. Такой элемент, как вьюшка, нет необходимости закрывать. Как конструктивный элемент, она, скорее всего, должна использоваться во внештатных ситуациях.

Печь на два этажа

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

• ИОК – чисто отопительная печь;
• ОВИК – отопительная-варочная без использования шамотного кирпича;
• ОВИК БК – отопительно-варочная с боковым камином;
• ОВИК ЗК – отопительно-варочная с задним камином;
• ОВИК Л – отопительно-варочная с лежанкой;
• Буква «Д» добавляется в индекс маркировки при наличии духовки;
• ПКИК1К – печи со встроенным калорифером;
• БИК – банные печи;
• РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Особенности конструкции

Печи Кузнецова – это колпаковые конструкции. От традиционных русских печных моделей они отличаются тем, что внутри них бывают установлены колпаки. Их может быть несколько, и они могут располагаться в различном порядке. Но в любом случае между ними бывает пространство, по которому газы могут свободно перемещаться.

Как это работает

Разработанный Кузнецовым метод возведения печей стал инновацией в строительной сфере. Дело в том, что в традиционных печных конструкциях обогрев происходил посредством тяги в каналах. Это приводило к неравномерному распределению тепла в печи и возникновению трещин в ее стенках.

В кузнецовских моделях газы движутся свободно. Поскольку конструкции состоят из колпаков, располагающихся друг от друга на расстоянии 2–3 см, то гарантировано равномерное распределение тепла. Первый колпак объединен с топкой. По этой причине самые горячие газы поднимаются наверх. Какое-то время они держатся в верхней части конструкции. К тому времени, когда они остывают и спускаются, стенки печи бывают уже прогреты ими.

Затем процесс повторяется. Так происходит непрерывное и интенсивное обогревание конструкции, а, соответственно, и помещения. Но поскольку одного колпака для оптимального обогрева бывает недостаточно, большинство кузнецовских моделей оснащены двумя или тремя сводами. Принцип работы в них аналогичен одноколпаковому варианту.

Достоинства и недостатки

Равномерное распределение тепла следует относить к основному преимуществу данных конструкций. Однако плюсы применения кузнецовских моделей на этом не заканчиваются. К несомненным достоинствам колпаковых печей следует отнести следующие факторы.

1. Коэффициент полезного действия – 95 % (для сравнения: в традиционных русских печах он составляет 25 %).
2. Больше места для установки стального нагревательного элемента.
3. В процессе обогрева не выделяются сажа и дым.
4. Чистить кузнецовские печи следует во много крат реже, нежели традиционные конструкции.
5. Возведение данных моделей в финансовом отношении обойдется намного дешевле, нежели построение русской печи.
6. Конструкции Кузнецова прочны и устойчивы к образованию трещин.
7. Такие печи можно строить по индивидуальным размерам и формам.
8. Модели Кузнецова отличает эстетичный внешний вид, который к тому же можно видоизменять, применяя фантазию и различные дизайнерские решения.

Видимо, в силу всех вышеперечисленных качеств данные конструкции приобрели популярность еще в 60-х годах. А потом они только совершенствовались и на сегодня практически лишены недостатков. Тем более что позже Кузнецов трудился над разработками не один, а с группой единомышленников.

Виды печей Кузнецова

То разнообразие колпаковых печей, которое существует на сегодняшний день, можно классифицировать по различным факторам. Так, в зависимости от количества колпаков разработанные Кузнецовым модели делят на одноколпаковые, двухколпаковые и многоколпаковые.

https://vk.com/video_ext.php

По назначению данные модели делятся так

Разновидности	Применение
Модели варочного типа.	Они разработаны для приготовления пищи.
Отопительные печи.	Их первостепенная функция – обогрев помещения.
Банные печи.	Специально разработаны для помещений с повышенной влажностью.
Уличные модели.	Это могут быть как барбекю, так и сложнейшие комплексы.
Хлебные печи.	Данные модели зачастую совмещаются с варочным типом.
Каминные конструкции.	Выполняют, в первую очередь, эстетическую функцию в интерьере помещения.

Помимо этого, есть еще печи специального назначения, также разработанные Кузнецовым.

Немного теории

Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.

Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.

Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.

Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www. stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.

Естественная тяга является внешним фактором, действующим в зависимости от:

• перепада высот между входом в поддувало и верхним срезом трубы;
• разницы температур наружного воздуха и дымовых газов;
• ветровой нагрузки.

То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.

Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:

• при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
• если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.

По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

Что это за строение?

Устройства Кузнецова были созданы более 50 лет назад и на настоящий момент разработано более 150 вариантов различных проектов, имеющие свои особенности и предназначение. Основные разновидности:

• Варочная. Этот вид устройства используется для приготовления пищи. В такие печи устанавливают преимущественно чугунные плиты, на которых и осуществляется весь процесс готовки.
• Хлебная с духовкой. С хлебопечкой часто совмещаются варочные типы строений.
• Отопительная. Двухколпаковая печь для дома по системе Кузнецова служит прекрасной альтернативой газовому или электрическому отоплению. При условии правильной закладки и топки способна обогреть помещение даже в лютые морозы.
• Банные. Печи Кузнецова для бани являются самыми востребованными среди прочих видов. По проектам Кузнецова строится большинство подобных строений, которые можно обнаружить практически в каждом загородном доме или даче.
• Камины с водяным контуром. Полезные в быту приспособления. Люди, которые стремятся оснастить жилище горячей водой за счет топки печи непременно построят конструкцию с водяным котлом. Колпаковая печь Кузнецова с котлом водяного отопления широко используется в деревнях.
• Русская двухэтажная. Дровяные камины с лежанкой не потеряли свою актуальность, поэтому активно используются в быту.

Возведение печи своими руками: от подготовки до проверки

Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.

Фундамент печки

Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.

Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.

Кладка печи

Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.

Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева. Кирпич и металл разделяют специальной прокладкой.

На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.

Проверка работоспособности

Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.

Рекомендации

Огнеупорная оболочка должна «зависнуть» внутри конструкции. Ведь нужно помнить о расширении кирпича при нагреве. Внутреннюю кладку из шамотного кирпича нужно делать на ребро. Через каждые два ряда прокладывается проволока.

Работа по возведению крупной печи Кузнецова

Все элементы нужно устанавливать с учетом их возможного расширения. Между металлом и кирпичом делается прокладка. После постройки кирпич рекомендуется обрабатывать огнеупорным составом.

Важно при проведении работ действовать планомерно, спокойно и внимательно, тогда своими руками удастся возвести действительно эффективную печь, которая будет служить не один год. https://www.youtube.com/embed/vXFx1VcDXKQ

https://youtube.com/watch?v=vXFx1VcDXKQ

Этапы и рекомендации по возведению печи Кузнецова.

Секреты и схемы строительства печей Кузнецова.

Рекомендации по возведению небольшой печи Кузнецова.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

схема, заказ с фото и видео и многое другое

Идеи по созданию сверхэффективных печей И. В. Кузнецова занимают во всем мире, в том числе в США и Европе. Сделать одну из печей по модели Кузнецова при ответственном подходе можно своими руками.

Содержание

• 1 Применение печи Кузнецова

• 2 Преимущества и недостатки

• 3 Конструкция и принцип действия

  • 3.1 Схема двухконусной модели

  • 3.2 Как это работает

• 4 Расчет печи Кузнецова

• 5 Подготовительные работы

• 6 Материалы и инструменты

  • 6.1 Как приготовить раствор

  • 6.2 Что еще нужно

• 7 Кирпичная кладка: заказ и пошаговая инструкция

• 8 Работа в различных режимах

• 9 Видео: Строительство печи своими руками – часть 1

• 10 Видео: Часть 2

Заявка на печь Кузнецова

За многолетнюю изобретательскую деятельность И. В. Кузнецовым разработано около 150 моделей печей, предназначенных для использования во всех без исключения сферах жизни человека, где требуется теплогенерация. По типу специализации «кузнецы» бывают:

• отопление;
• кулинария;
• отопление и приготовление пищи;
• ванна
• Открытый, предназначенный для копчения продуктов, шашлыка и приготовления пищи на мангале;
• каминов с открытой топкой, позволяющей любоваться пламенем.

Примеры печи Кузнецова

Достоинства и недостатки

Широкая популярность печей Кузнецова и глубокое уважение к ним людей, разбирающихся в печном деле, обусловлены рядом преимуществ:

1. КПД «кузнецов» превышает 80%, а в некоторых моделях может достигать 95%.
2. Печи работают в высокотемпературном режиме, но при этом обходятся материалами и технологиями, доступными только на заводе.
3. Высокотемпературный режим позволяет топить печь даже самым бросовым и некачественным топливом.
4. Опять же, из-за высокой температуры горения топливо окисляется почти в полном объеме, поэтому сажа образуется в минимальных количествах. Духовка может не нуждаться в очистке в течение нескольких лет.
5. Конструкция печи обеспечивает очень равномерный теплообмен между печами, при этом расходуется меньше материала, чем при строительстве по традиционной технологии.
6. В печах, оборудованных теплообменником, тепло для нагрева воды берется из дымовых газов, а не из печи, чтобы кузнец без труда выполнял функцию котла без ущерба для производительности.
7. Принцип работы печи обеспечивает хорошую тягу, поэтому нет необходимости строить высокий дымоход.
8. «Кузнецовка» очень пластичен как по дизайну, так и по дизайну. То есть его можно легко адаптировать к любому помещению без ущерба для производительности и эффективности.
9. Печь устроена таким образом, что после топки ее дымоход не нужно закрывать с целью. Полностью исключено отравление угарным газом.
10. Конструкция предполагает равномерное распределение тепла в теле печи, поэтому в кладке не развиваются трещины от местных деформаций.

А недостатки? Технически их нет, но кое-что нужно учитывать. Печь Кузнецова не может иметь массивных стен – это свело бы на нет многие ее преимущества. Но при этом он подвергается достаточно высоким термическим нагрузкам. Поэтому этот агрегат должен быть тщательно рассчитан и выверен еще на этапе разработки и построен с таким же скрупулезным соблюдением всех требований технологии. При малейшем отклонении от техрегламента Кузнецовка окажется очень недолговечной.

Вы также можете самостоятельно добавить русскую печь, если будете следовать подробной инструкции. Их вы найдете в нашей следующей статье: https://aquatechn.com/otoplenie/russkaya-pech-volshebstvo-sozdannoe-svoimi-rukami.html.

Конструкция и принцип действия

Изобретатель И.В. Кузнецов взял за основу колпаковую печь, известную своей экономичностью.

Похоже на колпаковую печь – прототип модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они затягиваются в дымоход, часто не успевая отдать тепло кирпичной массе, то в колпаковых печах они долго крутятся под сводом колпака, пока не остынут. Только потом они спускаются к выходному отверстию, откуда затем попадают в дымоход. Колпак, наполненный газами, играет роль вида на пути: в него не может проникнуть холодный воздух из трубы, как вода не может наполнить перевернутый водолазный колокол. Этот эффект называется газовым представлением.

Изобретатель работал с усложненной версией такой печи с двумя колпаками.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединяются последовательно, то есть отбор теплоты дымовых газов происходит в двухконтурном режиме. сценическая схема. Раньше строительство печей с такой конструкцией бралось не очень охотно – не только из-за сложности, но и некоторых нежелательных особенностей. Так, например, тяга во второй крышке может легко сломать газовую пробку в первой, сводя на нет эффект «газового взгляда».

Мастер справился с этим недостатком следующим образом. Топка была оборудована так называемыми подовыми каналами, проложенными в обход теплоаккумулирующих частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в штатном режиме. Когда топливо израсходуется и конвекция прекратится, сама тяга перераспределится таким образом, что поток холодного воздуха будет следовать через нижние каналы, а не через нагретое тело топки.

Это решение не только компенсировало нестабильность газового вида, но и оказалось более надежным: пробку, образованную газами, можно вырвать сильным порывом ветра, а в печи Кузнецова тяга перенаправляется в сторону из горячего массива при любых условиях. Кроме того, благодаря наличию низовых каналов нет необходимости устраивать вентиляцию помещения.

Читайте также нашу статью о строительстве печи-голландки из кирпича: https://aquatechn. com/en/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Как это работает

Вот последовательность процессов в печи Кузнецова:

1. За счет поступления воздуха через поддувал (поз. 1) в топку (поз. 2) происходит сжигание топлива, образовавшаяся смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно разлагается на горючие компоненты, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; за счет ослабления тяги ослабевает и горение в топке, уменьшается остывание газовой пробки и возобновляется тяга.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь круглая (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет корпус. В его верхней части (поз. 6) происходит окисление оксида углерода и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и паров воды. Газы, поступающие во второй колпак, уже не сверхгорячие — температуры от 200 до 400 градусов — и химически агрессивные, поэтому можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду не меняет режим работы печи, так как высокотемпературная часть – топка + нижний колпак – утеплена кирпичной стеной.

Из-за высокой температуры горения шамотную топку в печах Кузнецова следует делать изолированной от основного массива или, как говорят, плавающей. Ни один его элемент не должен быть заделан в керамическую кладку, иначе последняя, ​​даже при наличии деформационных швов во время топки, разорвется – скажется разница в коэффициентах теплового расширения этих материалов.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполняется прокладкой из асбестового или базальтового картона.

Кольцевой зазор (L1) устраивают между топкой и нижним колпаком, а другой (L2) – между колпаками. Если ширину L2 сделать больше ширины L1, газовый обзор будет более устойчивым.

Расчет печи Кузнецова

Кузнецовка очень сложное отопительное устройство и попытки самостоятельно его рассчитать и спроектировать ни к чему хорошему не приведут. Вам просто нужно выбрать из всех доступных вариантов наиболее подходящий для себя – автор не делает секретов из своих достижений. Если в характеристиках понравившейся модели не указана теплоотдача, ее можно рассчитать примерно: печь, которая топится два раза в день, каждый кв. м ее поверхности выделяет около 500 Вт тепла.

Печь ОВИК-9, порядок изготовления которой мы рассмотрим, при размерах 1015х630х2100 мм имеет теплопередающую мощность 3,6 кВт.

Модель ОВИК-9: общий вид

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего это сделать до постройки дома – тогда и печь, и здание проектируют вместе, чтобы отапливались три или хотя бы две комнаты. С готовым домом дело обстоит сложнее. В этом случае печь стараются встроить в межкомнатную перегородку, так как внедрение ее в несущую стену требует сложных расчетов и опасных трудоемких работ (придется демонтировать часть стены, не допуская перекрытия нагрузки система перемычек и столбцов).

Можно, конечно, ограничиться простым настенным вариантом размещения, но тогда будет обогреваться только одна комната.

В выбранном месте необходимо построить железобетонный фундамент. Его размеры должны превышать размеры топки не менее чем на 100 мм с каждой стороны. Совмещение фундамента печи с фундаментом здания не допускается – обе конструкции дают разную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь необходимо устраивать железобетонный фундамент

Глубина фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400-600 мм. На дно котлована в качестве укрепляющего слоя следует насыпать щебень, а поверх него песчаную подушку.

Далее все делают по традиционной технологии – устанавливают опалубку, крепят арматурный каркас и заливают бетоном. Приступать к строительству печи нужно только после того, как бетон полностью созреет и наберет достаточную прочность – обычно на это уходит около месяца.

Перед укладкой 1-го ряда поверх фундамента нужно уложить гидроизоляцию из двух слоев рубероида или рубероида. На нее мелом наносятся контуры будущей печи – так будет легче ориентироваться.

Материалы и инструменты

Для работы Вам потребуется:

• мастерок;
• уровень;
• молоток и другие строительные инструменты.

Чтобы разделить кирпичи, вам понадобится кирка и болгарка с алмазным кругом.

Данный набор инструментов потребуется для работы

Печь будет строиться из двух видов кирпича: обычного керамического полнотелого марки М150 (250х120х65 мм) и шамотного марки ШБ-8 (250х123х65 мм) или Ш -5 (230х114х40 мм). Стены топки будут выложены шамотным кирпичом.

При покупке шамотного кирпича нужно быть очень внимательным. Недобросовестные продавцы могут подарить ему кислотоупорный кирпич, похожий внешне, но не выдерживающий высоких температур. Так что не лишним будет попросить сертификат.

Кирпич для кладки печи

Шамотный кирпич часто рекомендуют выбирать по цвету – чем темнее, тем лучше. Но такое правило действует не всегда. Если использовалась глина разных месторождений, то характеристики светлого кирпича вполне могут быть выше, чем у темного кирпича. Качество шамотного кирпича правильнее оценивать по следующим критериям:

• структура должна быть однородной и мелкозернистой – без видимых невооруженным глазом пор и включений;
• при постукивании металлическим предметом (легким молотком или гаечным ключом) кирпич должен издавать отчетливый рывковый и громкий звук;
• при падении должен разбиваться на крупные куски (некачественный рассыпается на мелкие осколки вплоть до песка).

Для конструкции размерами 1015х630х2100 мм потребуется 430 керамических кирпичей (без учета дымохода) и 22 шамотных.

Как приготовить раствор

Раствор глиняный. Глина и песок, используемые для его приготовления, не должны иметь органических примесей, которые могут привести к растрескиванию швов. В глине наличие этих примесей можно распознать по отчетливо слышимому запаху (он может быть даже приятным) – в норме глина пахнет практически без запаха.

Песок следует использовать либо горный, либо приготовленный путем помола кирпичного боя – в этих разновидностях содержание органических примесей минимально, либо они полностью отсутствуют. Кирпичный песок обычно дешевле горного, но не уступает по качеству. Только обратите внимание на следующее обстоятельство: для раствора керамической кладки нужен песок из керамического кирпича, а для шамота соответственно из шамота.

Обратите внимание на сорт глины. Раствор для шамотной кладки следует готовить на основе белого каолина или шамотного мергеля. Для глиняной кладки подойдет любая глина с огнеупорными свойствами, например серая или голубая кембрийская, серый каолин.

Глина одной марки, но из разных месторождений может сильно различаться по вязкости, жирности и адгезионным свойствам. Поэтому рецепт раствора, а именно оптимальное соотношение в нем песка и глины, следует подбирать опытным путем. В случае кирпичного песка это делается следующим образом:

1. Порцию глины массой 1 кг залить водой доверху и оставить на сутки.
2. После этого раскисленную глину замешивают с добавлением воды до тех пор, пока она не станет похожа на пластилин или густое тесто и перестанет липнуть к рукам.

Затем глину делят на 5 равных порций, в каждую из которых добавляют определенное количество песка:

• в первую – 10% от объема глины;
• во 2-м – 25%;
• в 3-м – 50%;
• в 4-м – 75%;
• в 5-м – 100%.

Каждую порцию необходимо тщательно перемешать до получения однородной массы и высушить в течение 4 часов. Не забудьте отметить, сколько песка содержится.

После этого из каждой порции раствора путем раскатывания нужно сформировать цилиндр длиной 30 см и диаметром 1–1,5 см. Все они обернуты вокруг круглой заготовки диаметром около 5 см. Теперь тестовые образцы необходимо просушить в течение двух недель при комнатной температуре и без сквозняков.

После этого остается оценить каждый из вариантов:

1. Если трещин на цилиндре нет совсем, или они в виде очень мелкой сетки, такое решение можно использовать для любой детали печи.
2. Если глубина трещин достигает 1–2 мм, раствор выдерживает температуру до 300 градусов. Такую смесь можно использовать для кладки дачного камина или мангала.
3. При наличии глубоких трещин или надрывов раствор считается непригодным к применению – доля песка, присутствующего в нем, избыточна.

Обычно на кладку 500 кирпичей уходит около 0,2 куб. м. м смеси глины и песка.

Внимание! Если вас не смущают дополнительные расходы, вы можете приобрести готовую смесь для приготовления печного раствора в специализированном магазине.

Определив таким образом оптимальное сочетание глины и песка, приступают к приготовлению раствора:

• необходимое количество глины (около 40 кг на 100 кирпичей) снова замачивают на сутки, вымешивают до консистенции теста, но после этого еще протирается через сито с ячейкой 3х3 мм;
• затем по рецептуре, подобранной опытным путем, добавляется песок;
• постепенно добавляя воду, раствор перемешивают до сметанообразного состояния;
№
• оценить, насколько раствор смачивает мастерок, и при необходимости скорректировать его состав, добавив небольшое количество глины или песка.

Что еще нужно

1. Топочная дверца, например, марки ДТ-3, с размером проема 250х210 мм.
2. Поддверь, например, марки КДП, с проемом 250х140 мм
3. Решетка размером 250х252 мм.
4. Варочная панель из чугуна на две конфорки, размер – 586х336 мм.
5. Двери размером 510х340 мм в количестве 2 шт. – для варочной камеры.
6. Задвижки с проходным сечением 130×130 мм в количестве 2 шт. – для варочной камеры и для переключения между летним и зимним режимами работы.
7. Задвижка с зазором 250х130 мм – для дымохода.
8. Секции равнополочного уголка 36х4 длиной 600 мм (4 шт.).
9. Кусок стальной полосы 40х4 мм, длиной 600 мм.
10. Стальной лист толщиной 3 мм размером 600х550 мм.
11. Стальной лист толщиной 3 мм размером 500х700 мм для защиты пола перед печью.

Сталь следует заменить любым другим огнестойким напольным покрытием, например, керамической плиткой.

Вы когда-нибудь мечтали о волшебном камине в своем доме? Вы можете сложить его самостоятельно. А поможет в этом следующее руководство: https://aquatechn.com/en/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya. html.

Кладка: порядок и пошаговая инструкция

Последовательность работ выглядит так:

Выложите первый ряд из 20 кирпичей, который должен представлять собой идеальный прямоугольник со строго горизонтальной поверхностью.

Схема первого ряда

«Прямоугольник» проверяется измерением диагоналей – они должны быть равны. При отсутствии опыта ряд нужно сначала выложить без раствора, и только потом, когда все будет отрегулировано и проверено, наносить раствор. Толщина швов должна быть 5 мм.

Совет. Чтобы печь выглядела более привлекательно, установите по углам кирпичи округлой формы. Их не обязательно резать самостоятельно – такие блоки продаются в готовом виде.

Во 2-м ряду берут начало первый (нижний) колпак и камера поддувала. Две половинки кирпича укладываются без раствора и слегка выталкиваются. Когда кладка будет завершена, эти кирпичи нужно будет убрать, что даст возможность очистить основание вытяжки от брызг раствора и осколков кирпича. После очистки половинки окончательно помещаются на раствор.

Схема второго ряда

При кладке 2-го ряда (необходимо 14 кирпичей) на него устанавливают поддувальную дверку, поддерживая ее несколькими кирпичами. Дверную коробку необходимо обмотать асбестовым шнуром, который одновременно будет выполнять функции уплотнителя и температурного шва. Фиксируется в кладке с помощью проволоки, которую прокладывают в швах.

Для армирования стен топки рекомендуется использовать проволоку, укладывая ее в швы каждого второго ряда.

Выложив по схеме 3-й ряд (кирпичи, входящие в его состав, должны плотно фиксировать дверку поддувала), приступайте к кладке 4-го. Здесь помимо керамического кирпича используется шамотный – начинаем выкладывать боковые и заднюю стенки печи.

Схема третьего ряда

Дверь в подвал заложена тесаным керамическим кирпичом наружу и шамотной замшей внутрь. Их должен разделять тепловой зазор в 5 мм. Устроить его можно следующим образом: между кирпичами укладывается прокладка из упаковочного гофрокартона – он как раз имеет нужную толщину; при растопке картон выгорит и щель образуется сама собой. Везде, где шамотный кирпич примыкает к керамическому, должны быть предусмотрены температурные зазоры.

Схема четвертого ряда

В ряду № 5 шамотные кирпичи, образующие боковые стенки печи, немного смещают так, чтобы кирпичи 4-го ряда под ними образовывали полку шириной 10-15 мм для решетка. Кирпичи следует раздвигать так, чтобы между ними и решеткой оставался зазор в 5 мм, необходимый для свободного расширения нагретого металла.

Схема пятого ряда

Кирпич, образующий переднюю стенку, должен быть обрезан в произвольном порядке.

В этом же ряду начинается формирование вертикального канала, соединяющего обе шляпки.

Когда ряд выложен, необходимо установить на место решетку, заполнив зазор между ней и кирпичами песком.

Установка колосников

Параллельно с кладкой 6 ряда необходимо установить и закрепить топочную дверку. Прямой контакт ее каркаса с кирпичом не допускается – в качестве прокладки необходимо проложить асбестовый шнур. Снизу дверную коробку можно закрепить проволокой, а вот сверху требуется более надежный элемент – проволока быстро перегорит. Вместо этого используется стальная полоса.

Шестой ряд: установка топочной дверки

При кладке ряда № 7 со стороны кирпича, образующего заднюю стенку топки, оставляют зазор шириной 20–30 мм. Это начало сухого шва.

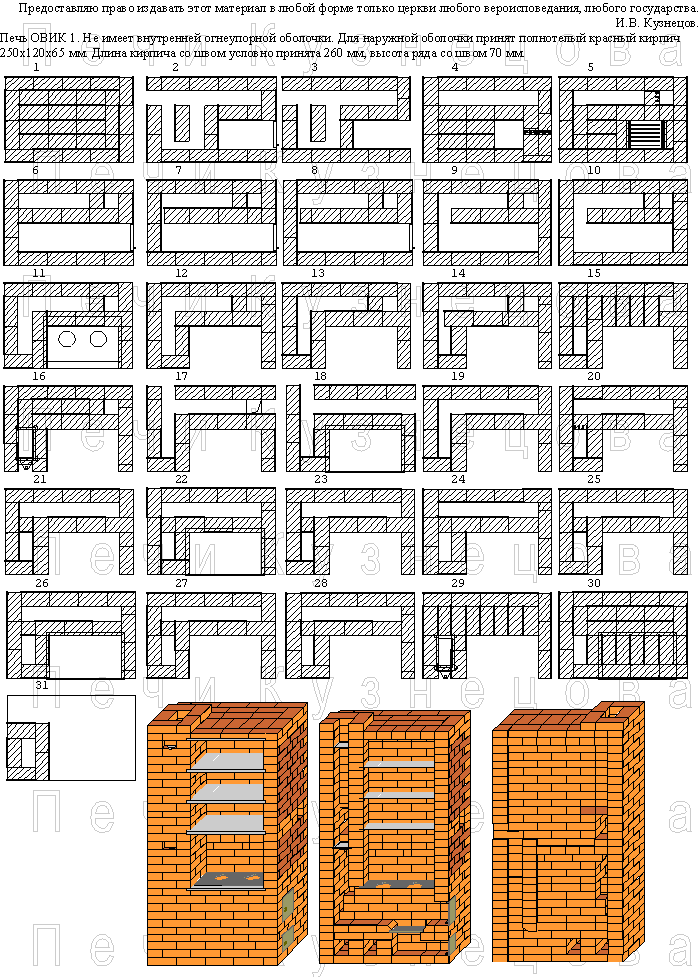

Схема седьмого ряда

После выкладки №8 по схеме приступают к укладке 9-го ряда. На этом этапе формируется канал, соединяющий топку с нижним колпаком. Сиреневым цветом обозначены кирпичи в боковых стенках топки, верхние грани которых должны быть на 10 мм ниже плоскости ряда. На левую стену необходимо будет уложить асбестовую полосу толщиной 10 мм так, чтобы она была вровень с плоскостью ряда.

Схема восьмого ряда

Обратите внимание на то, как закрывается топочная дверца: кирпичи нарезаются хаотично так, чтобы получилась «замковая» кладка.

Схема девятого ряда

Выкладывая 10-й ряд, следует помнить, что на асбестовую футеровку (им покрывается шамотный кирпич в стене топки) керамический кирпич необходимо укладывать без раствора.

Десятый ряд заказать

В керамических кирпичах, окружающих топку, необходимо вырезать под варочную поверхность. Его размеры должны быть такими, чтобы вокруг плиты оставался температурный зазор в 5 мм, то есть кирпичи нужно будет подрезать примерно на 10 мм. А в зоне контакта плиты с шамотным кирпичом необходимо оставить зазор 10 мм. Такие кирпичи, обрезанные наугад, располагаются спереди и справа (отмечены оранжевым цветом).

Если плита снабжена ребрами жесткости снизу, для них необходимо дополнительно вырезать в кирпиче пазы, чтобы плита опиралась на кирпич по всему краю. Устанавливают ее сразу после укладки ряда — на асбестовый шнур, пропитанный глиняным раствором. Зазоры между плитой и кирпичами заполняют песком.

Возле №11 начинаются стены варочной камеры. Здесь же устанавливается дверца для него, каркас которой нужно обмотать асбестовым шнуром. Для фиксации можно снова использовать проволоку.

Схема одиннадцатого ряда

Ряды 12, 13 и 14 в комментариях не нуждаются – просто выложить по порядку.

После кладки кирпича 15-го ряда варочная камера перекрывается стальным листом толщиной 3 мм и размером 600х550 мм с вырезом для вытяжного канала. Верх листа закален 4-мя уголками и стальной полосой. Стальной настил исключает попадание в него различного мелкого мусора, который мог сыпаться в него из каменной кладки.

Установка варочной панели

В кирпичах 16-го ряда, обрамляющих вытяжной и передний вертикальные каналы, выполнены вырезы под задвижки с учетом температурного зазора 5 мм.

16-й контур

При выкладке ряда арматура устанавливается на место.

Установка клапанов

После 17 ряда начинается формирование верхней шапочки (18 ряд). Здесь также необходимо оставить без раствора слегка выдвинутые половинки, сняв которые, можно будет очистить основание вытяжки от раствора и различного мусора, попавшего при кладке. После очистки извлеченные кирпичи покрывают раствором и окончательно устанавливают на место.

Восемнадцатый ряд порядка – начало формирования шапки

Ряды с 19-го по 27-й выкладываются по порядку.

В 28 ряду устанавливается главный дымоход. Под него в кирпичах следует сделать вырезы глубиной 10 мм (обозначены сиреневым цветом) и такой ширины, чтобы вокруг корпуса клапана оставался температурный зазор в 5 мм.

Схема 28-го ряда

Клапан должен быть установлен сразу после укладки ряда, и укладывается на раствор.

Установка дымоходной задвижки

В рядах №29 и 30 топка закрытая, а рядом с №31 начинается труба с дымоходным каналом в кирпич (270х140 мм).

Уплотнительная труба

Готовая печь должна быть тщательно высушена. Для этого его выдерживают некоторое время при полностью открытых дверцах и защелках. Дело пойдет быстрее, если в топку подвесить лампочку мощностью 200-400 Вт. Он обеспечит не только тепло, но и устойчивый конвективный поток, который за короткое время удалит всю влагу.

Первую печь следует производить с небольшой порцией топлива – огонь должен предварительно закалить стенки печи.

Не беритесь за отделку печи, пока она полностью не отработает первый сезон – возможно повреждение декоративного покрытия в процессе усадочных процессов.

Работа в различных режимах

В летнем режиме печь Кузнецова из отопительно-варочной превращается в варочную. Для этого достаточно открыть специальный вентиль (его называют летним вентилем), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Соответственно, греться будет только варочная поверхность.

Температуру внутри варочной камеры можно регулировать с помощью клапана, установленного на отходящем от нее вытяжном канале. Закрыв задвижку и дверцу камеры, ее можно легко превратить в печь. Для удобства использования полки для противня можно закрепить в стенах.

Если нужно быстро прогреть помещение или просушить, дверь рабочей камеры открывается. При этом температура на конфорках остается достаточно высокой для приготовления пищи.

Видео: Строительство печи своими руками – часть 1

Видео: Часть 2

Печь Кузнецова обладает высочайшими техническими характеристиками, но при этом вполне доступна для мастера новичку учебный класс. Но опытным печникам следует быть осторожными – они часто переоценивают свои знания и делают что-то по-своему, пренебрегая рекомендациями изобретателя. Такие отклонения не допускаются – как было сказано, печь Кузнецова рассчитана с высокой точностью и так же точно должна быть построена. Следуйте инструкциям в статье, и вы будете защищены от ошибок.

схемы, разновидности, плюсы и минусы

Содержание статьи:

• Схема колпаковой печи Кузнецова
• Схема двухколпаковой печи Кузнецова
• Схема отопительно-варочной печи
• Самостоятельное изготовление печи Кузнецова
• Плюсы и минусы печей Кузнецова

Колпаковые печи Кузнецова – одни из самых популярных нагревательных элементов на сегодняшний день не только в России, но и далеко за ее пределами. Такая популярность объясняется экономичностью и большой тепловой отдачей. КПД нагревательного элемента составляет примерно 80%. Столь высокий показатель был достигнут за счет нового принципа движения газов внутри устройства.

Схема колпаковой печи Кузнецова

Для постройки этой печи необходимо придерживаться следующей схемы:

• Первые два ряда выложены красным кирпичом. Их количество можно увеличить для увеличения теплопроводности устройства. Для крепления кирпича нужно использовать специальный глиняный раствор. Использование изделия с цементом в данном случае неактуально.
• Встроен поддувал со второго ряда, также определены каналы для дымохода. Спереди и сбоку от устройства закреплены дверцы, которые необходимы для чтения нагревателя. Их крепление осуществляется с помощью стальной проволоки, которая монтируется в кладку. Для предотвращения смещения конструкции при нагреве между кирпичом и заливкой печи закрепляют базальтовую вату или асбестовый лист. Толщина такой прокладки должна быть 5-6 мм.
• Четвертый ряд должен быть над крышкой вентилятора, перекрывая ее. Чтобы сделать опору для верхнего слоя кирпичей, используют металлический уголок. Его закрепляют на стенках проема, расположенного сбоку устройства.

• С пятого ряда делается обшивка рабочей зоны. Для этого используется шамотный кирпич. Для этой конструкции он размещается на ребре. Для фиксации элементов рекомендуется использовать шамотную глину, так как она не изменится под воздействием высоких температур. Помимо облицовки рабочей зоны, здесь крепится решетка. Также на этом этапе выполняются первые сухие швы. Для его выполнения из кладки в определенных местах снимается глиняный раствор. На его место закрепляются прокладки из любого минерального картона.
• Одновременно с шестым рядом кладки крепится топочная дверка. В строительном магазине можно купить различные виды этих устройств, но для стильного дизайна рекомендуется покупать модели из чугуна.
• Ряды 7, 8, 9 кладут, при этом девятый ряд должен закрывать проем топочной дверки.
• Выполняется укладка 10, 11, 12, 13 рядов. На 12-м и 13-м рядах внутри нагревательного элемента расположены столбики катализатора.
• Исправлены строки с 14 по 16.
• 17 и 18 ряды кладут так, чтобы кладка перекрывала нижний колпак системы отопления.
• На 19 ряду установлен верхний колпак со встроенными внутрь конструкции теплообменными каналами. Также закреплены четыре двери, чтобы эти каналы можно было прочищать.
• Складывается 20-27 рядов.
• На 28 ряду закреплена задвижка дымохода. Его наличие в конструкции необходимо для того, чтобы не допустить остывания нагревательного элемента между процессами печи.
• На 29-30 ряду обустроен верхний свод купола.
• На 31 ряду оборудован дымоход.

После завершения изготовления ТЭНа производится розжиг. Для этого используется минимальное количество топлива. При максимальной нагрузке на плиту внутри устройства могут образоваться трещины. При проверке прибора он может начать дымить. На первой печи это нормальный процесс, так как прогреваются все внутренние элементы конструкции. Если печь дымит при очередной эксплуатации, это не является нормой. Как правило, это означает нарушение технологии строительства. В этом случае дальнейшая работа невозможна. Сначала необходимо исправить ошибку и только потом использовать печь по назначению. Если нагревательный элемент не дымит, прибор можно успешно эксплуатировать.

Схема двухколпаковой печи Кузнецова

Принцип работы этого нагревательного элемента заключается в том, что через поддувал в топку поступает воздух. Благодаря этому в первую очередь сгорает самое легкое топливо, а затем более прочные материалы. В результате этого под третьим купольным куполом сгорают пиролизные газы. Если пламя начинает гореть слишком сильно, тяга автоматически ослабевает и пламя начинает гореть медленнее и наоборот – если огонь плохо горит, тяга увеличивается и за счет этого вспышки усиливаются. В двухколокольном устройстве делается второй купол, чтобы не ухудшался процесс горения.

Алгоритм построения двухколпаковой печи не отличается от схемы колпаковой, но имеет двухколпаковую конструкцию.

Схема отопительно-варочной печи

Отопительно-варочные печи Кузнецова являются многофункциональными конструкциями. Они не только обеспечивают обогрев помещения, но и могут использоваться для приготовления пищи. Схема проектирования будет такой же, как и алгоритм строительства колпаковой печи Кузнецова, но здесь добавлена ​​варочная поверхность с парой горелок. Также можно оборудовать духовку и несколько сушильных противней. Установка отопительно-варочной печи актуальна на кухне или в столовой или гостиной, совмещенной с кухней.

Самостоятельное изготовление печи Кузнецова

Строительство печи Кузнецова процесс несложный, но требует определенных навыков. При отсутствии опыта кладки кирпича работу следует выполнять не спеша и очень аккуратно. Вот основные правила, которых следует придерживаться при возведении строения:

• При повышении температуры кирпич расширяется. Поэтому кирпич следует укладывать так, чтобы огнеупорное покрытие со всех сторон имело пустое пространство.
• Для усиления прочности кладки в каждом третьем ряду рекомендуется крепить металлическую проволоку.
• Между кирпичом и дверцами необходимо установить специальную прокладку.
• Двери устанавливаются аккуратно, чтобы не испортить внешний вид конструкции.
• При установке нагревательного элемента вся печь пропитывается огнеупорным составом.

Выбор проекта печи Кузнецова

Для новичков, не имеющих опыта кладки, рекомендуется выбирать простые конструкции печи, не требующие специальных навыков работы. Кроме того, они не должны сами проектировать конструкции. Самостоятельные схемы могут создавать только опытные мастера. Кроме того, они могут выбрать готовые проекты любой сложности.

Выбор материала

Для строительства печи Кузнецова необходимо запастись следующими материалами:

• огнеупорный кирпич для обустройства нагревательного элемента;
кирпич
• для возведения облицовочной кладки;
глина
• , устойчивая к высоким температурам;
• очищенный песок для раствора, объем которого должен быть в 2 раза больше объема глины;
металлическая проволока
• ;
• металлический уголок;
• молдинг для печи, в который входят колосник, задвижки и дверцы;
• варочная панель с двумя конфорками, если оборудована нагревательно-варочная конструкция.

Чтобы печь могла эксплуатироваться длительное время, все материалы для строительства должны быть подобраны качественно.

Подготовка инструмента

Для сборки конструкции своими руками потребуются следующие инструменты:

• отвес;
строительный уровень
• ;
• мастерок;
• шпателей;
• емкость, в которой будет готовиться раствор;
• болгарский;
перфоратор
• ;
Смеситель с насадкой
• .

Только наличие этих инструментов обеспечивает быструю работу.

Подготовка места под топку и устройство фундамента

Печь Кузнецова устанавливается на кухне или в центральной комнате дома. Перед началом строительства следует подготовить фундамент. Алгоритм его построения будет следующим:

• выкапывается котлован прямоугольной формы, глубина которого 1 м, ширина 1 м, длина 1,5 м;
• яму засыпают песком, слой которого должен быть 15 см и оставляют на несколько дней, чтобы он «отстоялся»;
• выполняется опалубка из досок;
• для армирования бетона укладывается тонкий стержень из металла;
заливается бетон
• , препятствующий возникновению пузырей;
Бетон
• оставляют затвердевать на несколько дней.

Когда фундамент готов, возводится конструкция.

Плюсы и минусы печей Кузнецова

Для нормальной работы ТЭНа конструкция должна быть выполнена с соблюдением всех правил. Только такая печь имеет все присущие ей достоинства, а именно:

• высокий показатель КПД. Это примерно 80%. Если сравнивать с русской печкой, то КПД там всего 30%.
• не требует очистки канала;
• простой способ обогреть помещение;
• длительный эксплуатационный период;
• высокая эффективность и производительность.

Любой нагревательный элемент имеет не только достоинства, но и недостатки. Не стали исключением и печи Кузнецова. К недостаткам таких конструкций относятся:

• сложность в возведении конструкции;
• продолжительность работы;
• высокая цена материалов.

Печь Кузнецова – эффективная отопительная система. Можно возводить конструкции с варочной поверхностью, сушкой для овощей, фруктов, ягод и грибов, а также хлебопечкой. Обустройство печи лучше всего доверить профессионалу. Если такой возможности нет, то возвести конструкцию можно самостоятельно, используя для этого схемы, приведенные в данной статье.

Загорание в гостиной: печи-печи и тепловые стены

Печь-печь — это очень эффективная и надежная печь, излучающая все тепло. день. В США он был представлен всего 20 лет назад, а в Европе технологии почти тысяча лет. Особенно в России, Скандинавия и Центральная Европа имеют давние и богатые традиции.

В 18 веке несколько европейских правительств финансировали исследования по совершенствование технологии, как способ преодоления острой нехватки дрова: экотех до того, как этот термин существовал. Однако его дальнейшее разработка и распространение были сорваны поступлением угля, газа и масло. Печи большие, тяжелые и медленные, но они предлагают так много преимущества, которые они – опять же – заслуживают субсидирования государством.

Большинство людей думают, что металлическая печь была преемницей костра. и камин, и если вы только посмотрите на США, это правда. в Новый Свет, никогда не было недостатка в дровах и, следовательно, стимул улучшить неэффективный камин. Но в Европе и Северной Азии существовала важная и успешная связь между камин и металлическая печь.

Известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «steinöfen» (в Германии и Австрии) и как «tulikivi» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь. печь, обогреватель из стеатита или кирпичный обогреватель. Технология более ближе к традиционной печи, чем к металлической печи – поэтому немецкий термин «kachelöfen» (печь) лучше всего описывает его как Обобщающий термин.

Печи появляются уже на рисунках и картинах 1300-х годов (см. иллюстрации выше и ниже). Они на самом деле являются первым настоящим отоплением техники в истории. Ранее римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны когда их цивилизация рухнула.

Печи традиционно топятся дровами, но сегодня они также могут быть оборудованы для работы на газе или попеременно на обоих видах топлива. Они могут даже сотрудничать с системой центрального отопления. Печь-печь может иметь любую форму или габариты: он может быть почти незаметным, встроенным в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Важнейшей особенностью печи для духовки является то, что она сделана из какого-нибудь камня или кирпича, а все наши современные отопительные приборы изготовлена ​​из стали. Металл быстро нагревается, но так же быстро и остывает. быстро. Следовательно, металлический нагревательный прибор должен быть заправлен топливом почти непрерывно.

Камень требует больше времени для нагрева, но как только он нагревается, он удерживает тепло намного длиннее. Печь топится только на короткое время, от от четверти часа до одного или двух часов и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из дымового лабиринта каналы и коптильни. Их цель – удерживать теплые газы внутри печь как можно дольше, чтобы камень мог поглощать тепло до того, как он покинет дымоход.

Энергетическая мощность печи составляет от 80 до 90 процентов по сравнению с от 40 до 50 процентов для металлических печей или приборов центрального отопления, и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымовая труба. Одна из самых поразительных особенностей печи (на дровах) печь — это кочегарка, которая выглядит смехотворно маленькой по сравнению с сама печка.

Благодаря высокой мощности скромная каменная печь или изразцовая печь (отопление помещения площадью 60 кв.м.) требуется всего 6 куб.м. дров в год: одно дерево. Если у вас есть даже небольшой сад, вы можете легко заправить печь-печку своими собственными обрезками – тонкое дерево очень хорошо подходит для изразцовых печей, хотя он должен быть достаточно сухим.

Лучистое тепло

Все наши современные отопительные приборы обогревают дом или комнату в основном за счет конвекции: они нагревают воздух. Печь-печь делает это с помощью лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, отапливаемом печкой, термометр вряд ли что-то измерит.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом загорать, несмотря на морозы. Лучистое тепло не (только) нагревает воздух, но особенно и тело лыжник напрямую.

Печь-печь действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в помещении. номер. Эти объекты, в свою очередь, излучают поглощаемое ими тепло. окружающая среда – как город, излучающий жару после долгого жаркого лета днем, когда стены и мостовая медленно отдают солнечное тепло.

Это может показаться немного странным для компьютерных волшебников 21-го века, но до 150 лет назад отопление по определению было лучистым отоплением. Обогрев конвекция — это совсем недавнее изобретение, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип работы воздушного шара), а холодный воздух всасывание (все конвекторы нуждаются в постоянной подаче воздуха). Теплый воздух поднимается к потолку, а люди, которые должны его согреть, находят себя на полу. Это не очень эффективно. Более того, это всегда слишком жарко рядом с батареей или печкой и всегда слишком холодно на другая сторона комнаты.

Во-вторых, конвекция вредна. Пыль в доме начинается плавает вокруг, что раздражает дыхательную систему. В комбинации подсушивающим действием теплого воздуха и выжиганием пыли металлических поверхностей радиаторов и печей, это приводит к неприятному, щелочной климат воздуха, который может вызывать головные боли.

Эта проблема в основном решается с помощью увлажнителей воздуха или электрической воды. нагреватели, которые подают смесь пара и воздуха в помещение. К сожалению, это создает идеальные условия для клещей домашней пыли и неприятных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

У печи нет ни одного из этих недостатков. Потому что почти не греет воздух, нет циркуляции пыли. Поскольку поверхность печи не становится таким горячим, как поверхность металлической плиты или радиатора, нет палящей пыли.

А поскольку воздух не поднимается вверх, тепло распределяется равномерно по комнате, вместо того, чтобы подняться к потолку (или по открытой лестнице в верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветривать дом, не теряя энергии.

Поскольку внешняя поверхность печи не нагревается слишком сильно, нет опасности обжечься. Это качество иногда используется для интегрируйте скамейку или диван в печь — роскошь, которой нет ни у кого другого. отопительный прибор может предложить. В России раньше было привычкой устанавливать кровати на плите печи.

Благодаря своему теплому (но не слишком) внешнему виду печи-печи предлагают больше возможностей. Они очень хорошо подходят для подогрева кастрюль и сковородок или для сушки белья — металлические плиты или батареи обычно слишком горячие для этого. Керамическая плита может быть оснащена конфорками и духовкой, чтобы ее можно было использовать и как кухонный прибор.

Полное сгорание

Печи-печи являются альтернативой всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно немаловажное преимущество. Больше и больше людей выбирают древесину в качестве источника энергии для отопления, так что они не зависят от непредсказуемых цен на энергоносители нефти и газа.

В каком-то смысле это неплохо, поскольку, в отличие от газа и нефти, древесина возобновляемое и CO2-нейтральное топливо (CO2, который производится горение древесины было вынесено из атмосферы деревом во время лет назад). Проблема в том, что дровяные печи не очень эффективны, и чрезвычайно загрязняющие окружающую среду.

Древесину можно сжигать без особого загрязнения воздуха, но тогда температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар, почти без дыма. Металлическая дровяная печь, однако, достигает только температура от 650 до 700 градусов, что приводит к неполному сгоранию древесины.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала. В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где много люди используют дровяное отопление, качество воздуха резко ухудшается неполное сгорание древесины загрязняет больше, чем сжигание дров. нефть или газ).

Перегрев

В дровяной печи огонь гасится за счет уменьшения подачи воздуха, если не перегревалась бы комната от быстрого выделения тепла металлом прибор. Поскольку печь-печь не сразу отдает тепло огня, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая помещение.

Печь всегда топится на полную мощность, даже если желательна температура: в этом случае вы просто топите меньшую порцию из дерева, или вы топите реже .

Полное сгорание полезно не только для качества воздуха и эффективности, это также безопаснее. В случае неполного сгорания дымоход все более плотно забивается креозотом, что может привести к пожару в дымоходе, когда однажды печь затопится на полную мощность (т. причина, по которой дымоход необходимо регулярно чистить).

Мгновенный нагрев

Печи-печи тоже имеют некоторые недостатки, хотя ни один из них непреодолимый. Наверное, самым большим недостатком является то, что изразцовая печь или кирпичная каменка не дает того мгновенного тепла, к которому мы привыкли.

Если вы включите газовую плиту, вы почти сразу же будете вознаграждены нагревать. Но печка в духовке занимает пару часов, прежде чем ее запустят. излучающее тепло. Это не такая уж проблема в долгие холодные периоды, потому что, как только цикл был запущен, и печь быстро топится каждое утро в доме всегда тепло.

Менее выражен в периоды с большими колебаниями температуры, или когда вы много путешествуете. Вы можете извлечь из этого максимум пользы, одеваясь теплый, например, или менее технологичным способом, установив дополнительный отопительный прибор — например, газовая плита — в той же комнате.

Этот второй генератор тепла также может быть изразцовой печью гораздо меньшего размера или керамическая печь (небольшая изразцовая печь, предназначенная исключительно для приготовления пищи). Маленький затем можно использовать для относительно быстрого нагрева помещения, в то время как большой один прогревается. Изразцовая печь с двумя кочегарками, одна большая для отопления и меньшего размера для приготовления пищи, предлагает такую ​​​​же возможность.

Перегрев

Нагреватель для кирпичной кладки не обеспечивает точной настройки температуры, как другие отопительные приборы. Если дровяная или газовая печь перегревает комнату, просто поверните его ниже, и температура быстро понизится. С плиткой печь, это невозможно сделать.

Если утром вы сжигаете слишком много дров или газа, это решение не может быть обратным в течение дня. Не остается другого выхода, кроме как открыть окна, и это уже не так эффективно. Отопление комнаты Таким образом, нужная температура требует некоторой практики и самоотверженности, особенно в климате, который не такой, как в России или Финляндии.

Третий недостаток изразцовой печи – следствие лучистого тепла. Печь-духовка обогревает только помещение, в котором стоит. Открытие дверь не прогреет комнату рядом с ней, т. к. в значительной степени лежит в «тени» лучистого тепла.

Это опять же сравнимо с теплым солнцем зимним днем: если выйти солнца в тень, лучистое тепло ушло, и все, что вы чувствуете, температура воздуха. Газовая или дровяная печь не слишком хорошо работает на это тоже, но система центрального отопления кажется бесспорной победитель. Однако изразцовая печь не исключает систему центрального отопления.

Стены с подогревом

Стены с подогревом или полы с подогревом — еще один способ применения лучистого тепла. Здесь горячая вода не подается через пластинчатые стальные радиаторы, как в обычная система центрального отопления, но через пластиковые шланги, встроенные в стены (или в фальшстены). Из-за своей пористости Поверхность каменной стены не может нагреть воздух, он излучает, как изразцовая печь.

Тепловые стены можно комбинировать с печью. Печь подключена к системе котлов, которая распределяет теплую воду через шланги в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что иначе невозможно. Точно так же изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также могут быть объединены с существующим центральным отоплением прибор. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получаете лучший климат в помещении.

В качестве третьего варианта можно подключить печь к сети. металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла. Стальные пластинчатые радиаторы нагревают воздух.

Тяжелые, громоздкие и дорогие

Еще один, довольно принципиальный недостаток – печи-духовки довольно большие и тяжелый. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Меньшие модели существуют, но они теряют некоторые преимущества по сравнению с их более крупными собратьями (их надо топтать чаще и не всегда достигают полного сгорания древесины или такой же энергоэффективной продукции).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические отопительные приборы имеют неоспоримое преимущество в компактности.

Каменные печи также стоят в 2-3 раза дороже, чем другие системы отопления. Поскольку затраты на потребление энергии ниже, а хорошо построенная печь-печь служит всю жизнь, эти инвестиции окупаются через некоторое время. Однако вы должны быть в состоянии позволить себе покупку.

В Финляндии, крупном производителе обогревателей из стеатита, покупка печь субсидируется государством, в результате чего 90 процентов новых домов имеют их внутри.

Печи стоят дорого, потому что они являются продуктами мастерство. Они не очень подходят для массового производства (хотя усилия предпринимаются) и поэтому не представляют большого интереса для отопительной отрасли. Они предпочитают продавать, например, пеллетные печи.

Печи на пеллетах

Печь на пеллетах — единственная дровяная печь, в которой достигается полное сгорание, как в духовке. Для этого используется сложная технология, которая также является слабым местом этой системы отопления.

Печь на пеллетах нуждается в электричестве для питания всех высокотехнологичных (конвейерных ремень, вентиляция, регулировка температуры и т. д.), а значит, это потребление электроэнергии следует учитывать при расчете экологический балл. Кроме того, пеллетная печь перестает отдавать тепло. когда есть поломка.

Пеллетная печь может питаться только пеллетами, небольшими деревянными стержнями, которые обрабатываются на заводе. Обрезанная древесина или распиленная древесина не имеют использовать в пеллетной печи. Производство этих гранул требует много энергии.

Другим последствием является то, что вы снова зависите от непредсказуемые цены поставщика энергии. Кроме того, пеллетная печь в основном нагревает воздух и почти не излучает лучистого тепла, поэтому нет преимущество для здоровья по сравнению с дровяной печью, газовой плитой или центральной система отопления. Однако, благодаря всем высокотехнологичным внутри, пеллета печь стоит столько же, сколько печь  .

Плиты-духовки

Теперь, когда печи-духовки снова набирают популярность, производители металлических отопительных приборов пытаются получить свой кусок пирога. Некоторые начали предлагать их в соответствии с традиционными методами, отправляя каменщиков в свой дом, чтобы построить любую печь, которую вы пожелаете.

Большинство производителей, однако, в настоящее время используют лучистое тепло в качестве зеленой струи. стратегия продвижения. Сейчас на рынке есть печи, которые выглядят как печь печка, только их нет. Это обычные металлические печи, завернутые в плитка. Они выдают себя решетками, чтобы впустить прохладный воздух, что-то печь плита не нужна (см. рисунок ниже).

Плитка, конечно, нагревается при работающей печи, но охлаждает вниз так же быстро, когда он выключен. Эти приборы рекламируются как идеальное сочетание обеих технологий, но они просто конвекционные печи. Они почти не излучают лучистого тепла, они обжигают пыль. и производительность у них ниже. Тем не менее, они продают.

Другой пример — немецкая дровяная печь, изображенная ниже. это с энтузиазмом продвигается как современный вариант печи-печки, и это понравится стимпанкам и выживальщикам, но это обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание дров

Печь-печь — единственная технология, которая позволяет полностью сжигать древесина без необходимости дополнительного подвода энергии, и, таким образом, это единственный технология, которая обещает экологически чистую альтернативу истощающиеся ресурсы газа и нефти.

Ключевой вопрос заключается в том, может ли земля произвести достаточно древесины, чтобы согреть значительное количество людей. Сегодняшний энергетический кризис не первый в истории человечества. Начиная с 15 в., в некоторых странах в Европе уже столкнулись с серьезной нехваткой дров и это стало острая проблема в 17 и 18 веках, которая была «решена» только с появлением угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло обогреваться дровами, потому что сейчас людей намного больше, чем в те времена. Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка лесов в Средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печи (древесина также была основным строительным материалом). Несмотря на то, что изразцовой печи уже почти 10 веков, она широко распространилась только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии так и не был полностью раскрыт из-за начала промышленной революции и изобилия угля. Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если бы мы использовали печи-печки, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

• Подпишитесь на нашу новостную рассылку
• Поддержите журнал Low-tech через Paypal или Patreon.
• Купить печатный сайт.
• Узнайте больше о веб-сайте, посвященном солнечной энергии.
