Печь на отработке своими руками: фото, видео и описание

Решил к зиме обзавестись самодельной печкой на отработке. Отработки много собирается, пусть на топливо идёт.

У всех соседей в гаражах, масляные печи открытого типа. Я такую не хотел. Открытое пламя и раскалённое масло не очень хорошее соседство в небольшом гараже. При попадании воды или охлаждающей жидкости в масло печь открытого типа может выплеснуть в стороны горящее масло.

Изначально думал о закрытой печи. И хотелось как можно более компактную. При изучении темы в интернете, наткнулся на видео, где делается печь закрытого типа с наддувом из огнетушителя.

Старый большой огнетушитель у меня был. На даче взял два куска трубы от заборных столбов. Нашел в гараже медную трубку и ниппель на 8 мм от ГБО, кусок бензошланга и маленькую воронку. Это всё, что нужно для самой печи.
Размеров подобной конструкции нигде не нашел, варил на глазок, как в видео делали.

Готовую конструкцию вынес на улицу и разжёг.

Процесс пошел с первого раза. Корпус раскалился и вся красная краска с огнетушителя облетела. Дыму было много.
Для наддува использовал канальный вентилятор для систем вентиляции.
Окрылённый успехом, на следующий день изготовил дымоход. Трубы купил из оцинковки 90 мм. Высота 4 метра. Верхнюю часть привязал к соседской трубе, чтобы с крепежом не возится.
Попробовал разжечь. Дым из трубы ужасный. Черный, как дизель в разнос пошел.
Не хватает воздуха.

Купил канальный вентилятор большего размера и мощности, но изменения незначительные. Эти вентиляторы отказываются дуть при малейшем сопротивлении потоку, даже при заужении трубы.
Положение спас проверенный вариант для самодельных печей на отработке, печка от ВАЗ-2109.

Причем, вентилятор работает через штатное сопротивление на самой малой скорости. Поток такой сильный, что нет необходимости соединять трубу наддува. И внутрь нагоняет воздух и горячий корпус обдувает одновременно.
Теперь другое дело. Поддымливает только на запуске, а потом перестает.
Бак для масла сделал из антифризной баклажки и водопроводного крана.

Пускаем масло маленькой струйкой.

При таком режиме работы есть немного дыма.

При капельной подаче до красна не раскаляется, но греет хорошо. Дыма практически нет.

Гараж прогрелся минут за 20-30. Расход отработки в районе 800 гр в час.
Горит печь и на естественной тяге, но слабо. Для нормальной работы надо поддувать.
Так как отключение электроэнергии у нас не редкость, вентилятор запитал от ИБП на 12 вольт.

Такую коробочку надо спрашивать у людей, которые занимаются сигнализацией.

Итак, прошла неделя. Пишу продолжение по итогам эксплуатации печи.
Конструкция рабочая, но примитивная. Чистого горения добиться невозможно. При подаче воздуха снизу, поднятые вверх частицы испаренного топлива не сгорают, а улетают в трубу. В результате чёрный дым и активное образование сажи. От этого на 3-й день прошёл из трубы чёрный «снег».
В общем решил печку переделать. Отказался от нижней подачи воздуха. Сделал дожигатель из нержавейки 51 мм. Торец заварил заглушкой, в ней 3 отверстия 7 мм, направлены вниз (в пиролизную чашу). В стенках дожигателя тоже просверлил отверстия 7 мм, внизу 2 ряда по 8 отверстий и выше ещё 2 ряда по 4 отверстия. Подача воздуха сверху.

Нижнюю трубу отрезал и заглушил. В заглушку перенёс штуцер подающей трубки. И сделал отверстие с резьбовой заглушкой (ступичная гайка с куском шруса) для розжига.

Такая система работает намного эффективнее. Топлива потребляет меньше. Горит чисто.
Дыма из трубы нет совсем. Пепел не летит.
Итог. Лучше повозиться подольше и сделать нормальную конструкцию сразу, что бы не переделывать потом.
Затем,+ сделал нормальную дымовую трубу из стали. Выход дымохода перенёс вверх.

Сделал смотровое окно с заглушкой.

В зимний период, печка работает каждый день. Утро начинается с наливки отработки в расходный бачек. И в течении дня ловишь необходимую подачу шаровым краном.
В итоге решил сделать нормальную регулировку подачи воздуха и топлива. Для этого на али экспресс заказал вентилятор, маслонасос от скутера и два ШИМ регулятора для электродвигателей.
Вентилятор сдвоенный, маленький. Дует просто отлично.

Вентилятор стоит в трубе 70 мм через резиновое кольцо.

Сверху вентилятор, снизу насос.

Для подачи масла использовал маслонасос от скутера. В напорном отверстии нарезал резьбу М8-1 мм и вкрутил штуцер с конической резьбой. Как раз под ПВХ шланг на 8 мм. Для привода насоса использовал моторчик стеклоподьемника. Между собою они соединены длинной шпилькой М6. Вращение передаётся куском троса спидометра от 2108.

Запас топлива теперь 20 литров. ШИМ регулятор позволяет очень точно настраивать подачу масла от капель до струи.

Регуляторы для вентилятора и насоса приклеил на двусторонний скотч прямо на корпус ИБП.

Управлять печкой очень удобно. Максимальный нагрев получается 30% вентилятор и 60% маслонасос. Минимальное горение 13% вентилятор и 20% маслонасос.
При желании можно сделать управление с термодатчиком для поддержания заданной температуры в помещении.

Видео: доработка печи на отработке

Автор: Иван Иванов. г.Курск.

Как сделать своими руками печь на отработке с водяным контуром: подробные чертежи и видео

Содержание

1 Как работает агрегат на отработанном масле
2 Конструкция печи
3 Зачем нужен водяной контур

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограммов сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дороги в эксплуатации, а также менее эффективные для небольших помещений, печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив всего несколько часов (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но, если вы хотите сэкономить, советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле

Прелесть этой конструкции в простоте, на первый взгляд мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум, ~80-метровое помещение.

Конструкция печи

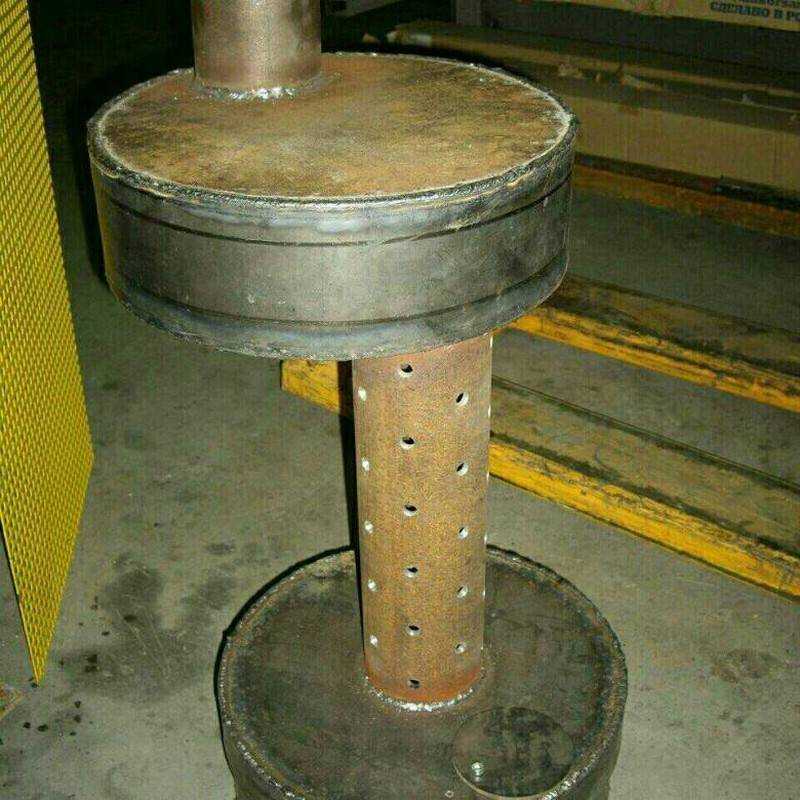

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединяются трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлическая бочка. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, да и стоит она дешевле, однако прослужит бочка значительно меньше, ведь состоит, ка правило, из довольно тонких листов железа.

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – воспользоваться вентилятором. Если в доме несколько комнат, то сделать это не удастся. Тут на помощь приходит водяной контур. Говоря простым языком, такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур, куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода.

По сути, данный способ является отличной системой автономного отопления. Сделать это с обычной печью вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. Нужна капельная подача топлива, наддув, а также огромный дымоход для приличной тяги.
