Мечта любого горожанина – иметь загородный участок с комфортным и благоустроенным жилым домом. Однако комфорт и благоустроенность обеспечиваются, в первую очередь, подключением такого дома к центральной отопительной системе и газовой магистрали. При этом если почти все современные загородные дома подключены к электричеству, то центральные отопительные системы и газоснабжение для них – случай все-таки редкий.

Конечно, в такой ситуации для обогрева дома и приготовления пищи можно использовать соответствующие электрические приборы или построить в доме камин. Однако наилучшим многоцелевым решением будет установка кирпичной печи .



Описание

---

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом.

Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Правильное расположение

---

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом. Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения. Таким образом, максимальная мощность достигается при правильном расположении. Поэтому центр помещения – это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже – расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон. Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.



Преимущества

---

– оптимальная теплопроводность;

– длительный срок службы без ремонта;

– простота обслуживания;

– отсутствие внешних коммуникаций;

– возможность использования для приготовления пищи с особенными вкусовыми качествами;

– уникальный дизайн и максимальный уют.

---

Типы кирпичных печей кузнецова

– предназначенные исключительно для обогрева дома;

– предназначенные исключительно для приготовления пищи;

– комбинированные – для обогрева дома и приготовления пищи.

Наиболее популярными типами кирпичных печей являются:

– Традиционные Русские теплушки РТИК. Они используются для обогрева дома, приготовления пищи, и имеют особую полку, используемую для “теплого” отдыха, сушки и хранения дров и других целей;

–  Отопительно варочные печи ОВИК. Они используются для обогрева дома и приготовления пищи, имеют конфорочную плиту, духовку и отделения для сушки грибов. Преимуществом шведской печи следует считать существенно меньший размер.

Существуют как различные типы отопительных печей ОИК и отопительных печей с камином ОИК К, так и иные типы печей для домов, как комбинированных, так и целевых, в России они используются очень часто (Хлебные ХК, каменки для бань, восточные для приготовления пищи в казане и др.).

---

Процесс строительства





Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

– сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

– топка, размер которой строго увязывается с размером печи;

– поддувало для золы, требующее постоянной и тщательной чистки;

– колосник для размещения на нем твердого топлива;

– дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи – наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами – порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.



Видео-Проект колпаковой печи Кузнецова:



Безопасность

---

Основным требованием к печи любого типа является ее безопасность.

Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.



Об авторе-изобретателе

---

КУЗНЕЦОВ ИГОРЬ ВИКТОРОВИЧ- автор множества изобретений, касающихся конструкций бытовых кирпичных колпаковых  печей различного назначения и разной мощности: отопительных, отопительно-варочных, русских печей -теплушек, печей для бань с регулированием нагрева воды и регулированием температурно – влажностного режима в парилке бани.

Им запатентованы указанные конструкции, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. И. В. Кузнецов разработал печи различного функционального назначения с встроенными водяными котлами для использования в качестве резерва в системах с водяным отоплением. Ныне он является председателем социально ориентированного НП «Развитиесистемы Печи Кузнецова»

Читайте также:

---



Бытовые отопительные печи двухколпаковые

Хлебная печь своими руками

Кладка каминопечей



Печи Кузнецова: секреты популярности и особенности кладки

Кузнецов Игорь Викторович (г. Екатеринбург) — специалист по разработке и кладке кирпичных печей

Печи Кузнецова  известны не только на территории нашей родины, но многим зарубежным специалистам и любителям кирпичных печей. Причем о них не только знают, но и очень часто заказывают проекты. Заказы идут из таких «продвинутых» в печном деле стран как Канада, Финляндия, США, Швеция.

Уникальность печей Кузнецова в том, что КПД некоторых моделей превышает 80%, в то время как лучшие зарубежные проекты дают чуть больше 60%. Такая высокая эффективность использования тепловой энергии, достигается благодаря двум колпакам в одной печи. Колпак – это кирпичный свод закрытый или с отверстием для выхода газов, который поддерживается кирпичными столбиками. Для экономии места, в некоторых моделях печей, второй колпак располагается над первым, соединяются они дымоходом или каналами, по которым движется нагретый воздух.

Такая система позволяет в нижнем колпаке длительное время поддерживать стабильно высокую температуру (900-1200оС), что дает возможность дожигать любое топливо полностью. В печах Кузнецова любое топливо сгорает до золы в любую погоду. При этом сильно манипулировать заслонками нет нужды. Они используются чаще для обеспечения нестандартных режимов работы.

В верхнем колпаке температура значительно ниже (200-400оС), что позволяет устанавливать там теплообменники и баки для воды и камней без риска, что они в скором времени прогорят. Разделение внутреннего пространства печи на две почти изолированные зоны  хорошо еще тем, что расход тепла на обогрев воды/камней вверху не делает погоды в нижнем колпаке — там она остается высокой.

Печи Кузнецова. Особенности конструкции движения воздуха

Содержание статьи

• 1 банные печи Кузнецова
• 2 Печь Кузнецова своими руками: этапы и особенности
• 3 Порядовка банной печи Кузнецова П1
• 4 Фотографии некоторых моделей банных печей Кузнецова
• 5 Заключение

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Печь Кузнецова своими руками: этапы и особенности

Начинается все с устройства фундамента. Он должен быть несвязанным с основным фундаментом бани. Его размер на 10-15 см больше предполагаемых размеров печи. Высота фундамента для печи подбирается исходя из высоты фундамента бани: они должны заканчиваться на одном уровне. Поверх готового основания для печи в два слоя укладывается гидроизоляция (толь, рубероид). Пол вокруг будущей печи должен иметь противопожарное покрытие. Есть варианты: это металлические листы, керамическая или керамо-гарнитная плитка, натуральный или искусственный камень, кирпич и т.п.

После изготовления фундамента нужно озаботиться приготовлением раствора для кладки печи. Для возведения кирпичной печи используют не цемент, а глину. Причем не любую, а только ту, которая залегает на глубине не менее 2-х метров. Глину просеивают и размывают, готовя раствор нужной вязкости.

Чтобы определить нужное количество кирпича для строительства печи, считаем число кирпичей в первом ряду порядовки, умножаем на 0,8 (средний коэффициент заполнения рядов) и на количество рядов. Этого количества кирпича хватит на печь точно, даже с учетом битых и отбраковки.  Для кирпичной трубы нужно добавить по 4-6 кирпичей на каждый ряд.

Кирпич наружной кладки для своих печей Кузнецов рекомендует глиняный полнотелый марки М150 и выше. Размеры 250х120х65мм. Толщина шва  — около 5мм. Получается, что каждый ряд со швом имеет высоту 7см. Использовать огнеупорный кирпич для наружной кладки не рекомендуется: он прогревается сильнее, из-за чего повышается пожароопасность печи, да и обжечься о такую печь можно серьезно. Огнеупорный шамотный кирпич используют для кладки в тех местах, которые непосредственно соприкасаются с огнем. Рекомендованы ШБ-8  (250х123х65мм) и Ш-5 (230х114х40мм).

Печь Кузнецова своими руками

При кладке банных печей Кузнецов рекомендует наружную кладку армировать: в каждом четном шве (или нечетном, как получится) прокладывать полосу металлической сетки. Укладывают полосу отступив от наружного края кладки около 1см. Сетку лучше брать оцинкованную из прута толщиной в 1 мм. При этом удобно ложится полоса с ячейкой 50*20мм (две клетки).

При кладке шамотного кирпича его ставят «на ребро» не добиваясь 100% совпадения с порядовкой – размеры шамота бывают разными. Укладывают их «с перевязкой», при необходимости обрезая лишнее или добавляя недостающие куски (пилить вдоль нельзя). Над металлическим литьем ставят шамотный кирпич. Причем его укладывают тоже «на ребро». Образовавшиеся пустоты устраняют или подгоняя  кирпичи по форме, или добавляя отпиленные пополам, на четверть (пластинами) куски чтобы все «вписывалось» в общий план.

Так как шамотный кирпич греется сильнее и его коэффициент расширения больше, то между наружной кладкой и огнеупорной внутренней нужно оставлять зазор (около 5мм), который будет компенсировать разницу в расширении материалов. В этот зазор можно уложить базальтовый или муллитокремнеземистый картон, в вертикальные зазоры укладывают базальтовую вату.

Необходима теплоизолирующая подкладка и под металлические части печи. Литье устанавливается не вплотную к кладке, а с зазором 5мм, в который прокладывается базальтовый картон или гипсовый шнур, которым обматывают соприкасающиеся с кирпичами части. Использовать можно и другой теплоизолирующий материал минерального происхождения. Важно только чтобы он выдерживал очень высокие температуры. Чтобы дверцы лучше становились, в нижних кирпичах выпиливают под них «ложе». К углам дверец прикрепляют отрезки проволоки или тонкие пластины металла, которые укладывают в швы между рядами закрепляя таким образом дверцы в кладке.

Печь Кузнецова своими руками

Шкаф для камней должен быть изготовлен из жаропрочной стали, которая выдерживает температуры в 1000оС. Для более прочной конструкции на нижней части шкафа не рекомендуется делать швы. Днище должно быть гнутым. А на короткой стороне духовки для камней нужно наварить отрезки уголков небольшой длины – они придадут большую жесткость конструкции, не ограничивая температурного расширения.

При кладке печи согласно порядовке измерять высоту после каждого ряда совсем необязательно.  Важны две вещи: горизонтальность  рядов (проверяется строительным уровнем)  и соблюдение указанной в чертеже разницы между верхом наружной (высчитывается умножением номера ряда на 7см) и внутренней кладки (указана на чертежах). Например, на размещенной ниже порядовке печи Кузнецова для бани П1 в 19 ряду указана высота внутренней кладки 132см. Чтобы узнать какая разница в высоте должна быть, 19*7см=133см. Получается, что разница должна быть в 1 см. Этот зазор необходим для компенсации разницы температурного расширения. Если его не будет  — наружная кладка просто развалится под напором внутренней.

Печь Кузнецова своими руками

Не рекомендует Кузнецов мочить кирпич для печи (мочить нужно только вторичный): это необходимо при работе с цементным раствором, а не с глиной. Если весь кирпич для печи мочить, то общий вес свежей печи получается очень приличным. Большое количество влаги в разы увеличивает длительность сушки. А значительный срок сушки означает долгое использование в низкотемпературном режиме. За это время может накопиться большое количество сажи, так что может сразу потребоваться чистка.

Есть еще один нюанс: печь обязательно нужно просушить и прожечь. Даже если вы пока не собираетесь ее использовать. Если новую не прожженную печь не эксплуатировать некоторое время, при ее первой топке (иногда и при второй) может появиться запах угара: в кирпичах и кладке осталось много влаги, в комбинации с сажей и получается такой эффект.

Порядовка банной печи Кузнецова П1

Порядовка этой печи взята с официального сайта печника Кузнецова. Имеющиеся пояснения и схема регистра и теплоизоляции печной дверцы тоже оттуда. В свободном доступе на сайте есть несколько проектов с порядовкой, но большая часть из них недоступна.

Порядовка банной печи Кузнецова БИК П1

Порядовка банной печи Кузнецова БИК П1

Порядовка банной печи Кузнецова БИК П1

Порядовка банной печи Кузнецова БИК П1

Порядовка банной печи Кузнецова БИК П1

Глядя на те проекты, которые можно скачать любому, поражаешься простоте и изящности решений. Остается только правильно все сложить и пользоваться.

Фотографии некоторых моделей банных печей Кузнецова

Фрагмент печи 18.БИК «Руссауна»

Модель 19. БИК-К

6.БИК

31.БИК — печь Кузнецова в действии

8.БИК — печь с вмонтированным парогенератором. Вода заливается в воронку при помощи ковша

Заключение

Необходимо заметить, что кладка кирпичных печей — это искусство. Постигать секреты приходится годами. Специально для тех, кто хочет постигнуть все секреты кладки печей Кузнецова, предназначены семинары, которые проводит лично Игорь Викторович Кузнецов. Каждому печнику, успешно прошедшему обучение на семинаре, выдается именной сертификат — это необходимо учитывать, если планируется нанять специалиста по кладкам печей Кузнецова.

работа и особенности конструкции. Почему колпаковый метод такой результативный

Экология потребления. Усадьба: Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот – печи Кузнецова все более популярны.

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот – печи Кузнецова все более популярны. Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива. Возможно, это было предвидение – поскольку тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно говорит о том, что экономить ресурсы нам придется, и со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так знакомы, как сегодня.

Внешний вид колпаковой печи Кузнецова практически не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько иные – всего один пример:

• для обогрева дома, имеющего площадь до 100 м2, достаточно одной колпаковой печи Кузнецова, вырабатывающей примерно 4-5 кВт
• по справочным данным: для отопления данного объема нужен агрегат с показателем не менее 10 кВт тепловой мощности

Плюсы печей Кузнецова:

• Очень высокий КПД, применительно для печей, работающих на дровяном топливе – не менее 80%
• Топливо сгорает при высоких температурах
• Печь работает на всех видах твердого топлива – древесина, каменный и бурый уголь, брикеты и т. д.
• Сгорание топлива до минимального зольного остатка, как следствие – не только экономия топлива, но и упрощение эксплуатации, поскольку чистить печь от золы нужно намного реже
• При периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением. Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками
• Совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс – теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности
• Конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей
• Особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено. И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры
• Самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации – для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом»

Перераспределяется тяга по особой схеме, которая является уникальной особенностью конструкции печи. В устройство введены каналы, которые называются низовыми. По этим низовым каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке печи этот огонь «притягивает» на себя часть воздушных потоков

По материалоемкости печи данной конструкции также имеется интересный факт: колпаковая печь Кузнецова имеет больше свободного пространства внутри, она более «пустая» по сравнению с большинством многоканальных моделей. Порядовки могут иметь вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для возведения, примерно в 1,4-1,5 раза на единицу вырабатываемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций имеет одной из целей – экономию. Вихревой поток раскаленных дымовых газов не доберется до выхода из дымоходной трубы, пока не оставит всю свою энергию и тепло в печи. Все классические печи, имеющие сложные многооборотные дымоходные каналы (например, пятиоборотные голландские печи) имеют в той или иной степени турбуленцию потоков в своих сложных трубах. Печь часто гудит зимой, эту «музыку» слышали все, кто отапливается большими печами.

Конструкции оборотных протяженных дымоходных каналов и длинных дымовых труб работают на то, чтобы заставить дымовой газ отдать все тепло внутри печки – в теории. Но на практике часто получается не совсем так, и в итоге отклонений КПД печи дает процент меньше ожидаемого – до 55-60%. Причина одна – большая часть энергии все же улетает в атмосферу через дымоход. Выделение тепла огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха помещения. Другая часть летит в трубу, по разным схемам, но ни одна из этих схем устраивать не может:

1. Раскаленный турбулентный поток вылетает в трубу, практически не успев остынуть
2. Дымовой газ остынуть успевает, но слишком быстро – и дымовые остатки в твердых частицах просто огромны, а сажевые наслоения заставляют чистить дымоход чаще, чем планировалось

Даже непонятно, какой из вариантов менее желателен. Когда инженеры-теплотехники шутят, то можно услышать сравнение канальной конструкции печи ни много ни мало, а с ядерным реактором. А вот кузнецовки сравнивают с термоядерным, причем вся выданная топливом энергия и все тепло идут в обогреваемое помещение. Но более важно то, что тепловой энергии выделяется необходимое количество – столько, сколько нужно и не более. Такая схема возможна по причине особой организации движения дымового газа – он не крутится многократно в каналах, а подается в тело печи сразу.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема – внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы – угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

1. Чистка круглой печки – неудобна, это отмечают владельцы таких печей
2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее – соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи – проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много – причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства – все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

• Тело печи возводят из красного печного кирпича, марка не ниже М150
• Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант – шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
• Вся конструкция топки должна быть отделена от тела печи, вариант – плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены – недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина – слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей – при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки – круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской – перспектива заманчивая, но и технические проблемы имеются, и одна из них – сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом . Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака , соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины , выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

Самостоятельное изготовление

Пример работы.

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять . Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой , а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает , установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка , оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги , которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит.

И. В. Кузнецов ещё с 1962 года занялся проектированием печей и посвятил этому большую часть жизни. Он постоянно изобретал новые конструкции и постоянно их усовершенствовал. Печи Кузнецовым разработаны лично и по его собственной технологии. Эта технология чудесно подходит для печей, которыми и сейчас обустраивают современные жилища. Кузнецовские печи хорошо вписываются в интерьер дома и гарантируют качественное обеспечение теплом. С самого начала деятельности, его печам не нужна была реклама, так как положительные отзывы о них распространялись от одного заказчика к другому.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь . Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Существует возможность построить смешанные виды печей. Создают также даже целые комплексы с многофункциональным назначением. Очень большим спросом и популярностью пользуются отопительно-варочные печи И. В. Кузнецова.

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

• Варочные печи;
• Печи для отопления;
• Банная печка из кирпича ;

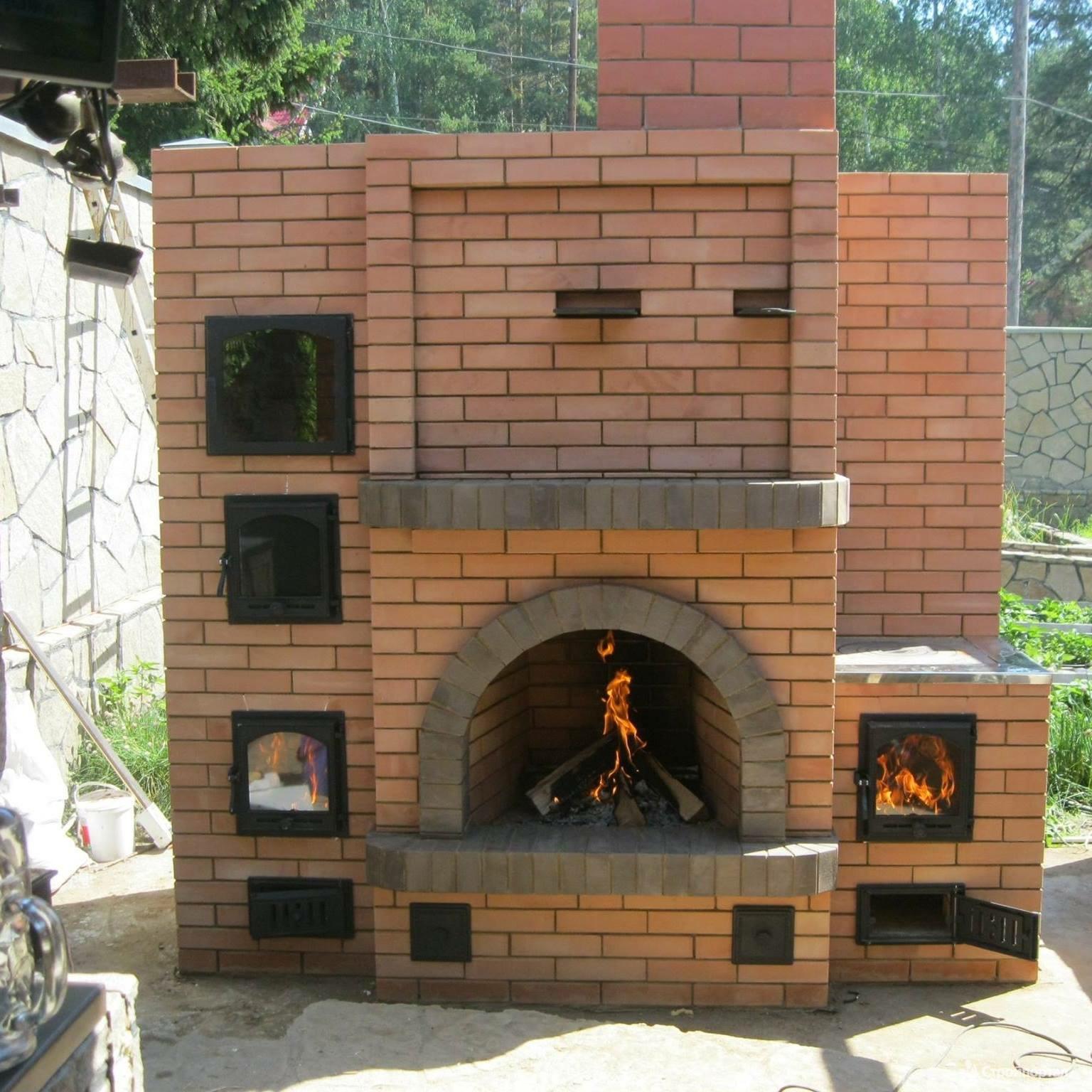

• Просто барбекю или комплексы для улицы;
• Хлебная печь;
• Отопительно-варочные комплексы;
• Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Перед тем как приступить к строительству любого вида печи самостоятельно, рекомендуем разобраться в принципе работы и особенностях её устройства.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

• Шамотный кирпич;
• Глиняный кирпич марки М150;
• Хорошего качества глина;
• Очищенный песок;
• Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Принцип действия колпаковых печей Кузнецова: порядовка

Принцип работы печей Кузнецова не сложен. При строительстве печи необходимо все работы производить согласно чертежам, схемам и конечно пользоваться порядовками.

Порядовка для печей Кузнецова – набор чертежей, где мастеру укажут очерёдность выкладки отдельно каждого ряда кирпича.

Все колпаковые печи Кузнецова работают по принципу, предполагающему разделения продуктов горения. Принцип этот заключается в том, что газ, образующийся в результате сгорания топлива, разделяется на два потока: холодный и горячий. Движение газов внутри конструкции печи очень грамотно продумано. Горячий воздух задерживается в печи и долго хранит тепло. Холодный же воздух быстро улетает в дымоход, по специально сделанному углублению. Печь, действующая по этому принципу, называется колпаковая (купольная). Внутри такой печи очаг объединён с нижней её частью и образовывает что-то вроде колпака. Он то и выступает разделителем газов на два потока. Поток горячего воздуха поднимается и задерживается в колпаке, таким образом происходит концентрация тепла.

Достоинства печей Кузнецова:

• Экономичность;
• Длительное сохранение тепла;
• Небольшое сажообразование;
• Нет необходимости частых чисток;
• Возможен выбор разных форм и дизайна.

Высокий показатель КПД (95%) печей Кузнецова – результат принципиально новой разработки и конструктивных особенностей. Для сравнения традиционная русская печка имеет КПД 25-40%. Если у печей Кузнецова есть недостатки, то их немного, и они теряются на фоне достоинств.

Двухколпаковые печи своими руками: помощь специалиста

И.В. Кузнецовым и его единомышленниками разработано и построено огромное количество печей разного назначения. Из всего разнообразия этих конструкций двухколпаковая печь заслуживает чтобы ей уделили особое внимание.

Конструкция двухколпаковой печи Кузнецова проста. Но выполнить её строительство самостоятельно очень непросто. Чтобы избежать ошибок при строительстве, вам нужен настоящий печник и его помощь.

Наличие в конструкции печи нескольких куполов даёт возможность по максимуму использовать энергию топлива. Вызывают особый интерес печи Кузнецова с водяным отоплением . Так называемые кирпичные котлы серии КИК. Двухколпаковая отопительно-варочная печь имеет два автономных режима работы.

Автономные режимы отопительно-варочной печи:

• Летний;
• Зимний.

Двухколпаковая отопительно-варочная печь, устроена так, чтобы тепловая энергия максимально накапливалась и подольше сохранялась. У данной модели есть два автономных режима. В тёплое время года печь используют для процесса готовки. В это время, имеющаяся задвижка, блокирует все другие части конструкции. Горячий воздух туда не поступает и все элементы могут оставаться холодными. Зимой все задвижки открываются, горячий воздух перемещается по каналам свободно. Горячие воздушные массы длительное время находясь внутри, прогревают кирпичные стены и выходят через дымовую трубу.

Каминопечь Кузнецова: порядовка

Каминопечь Кузнецова – это большой накопитель тепла. Кирпичная конструкция, похожая на камин, и тёплая как печь. За счёт своей массы каминопечь обогревает помещение уникальным способом.

Основным отличием каминопечей от других отопительных конструкций является способность накапливать тепло. Тепло сохраняется в массе конструкции, а потом медленно отдаётся в помещение.

Строительство каминопечей сложное дело, но при желании всё можно сделать своими силами. Начинать такой сложный процесс нужно обязательно имея под рукой порядовки. Каминопечь Кузнецова имеет массу достоинств.

Преимущества каминопечей:

• Красота и изящество каменной кладки;
• Эффективность кирпичного нагревателя;
• Незначительный выброс окиси углерода и сажи;
• Длительная поддержка комфортной температуры в доме;
• Экономичность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решётками и элементами декора, воспользовавшись услугами кузнеца. Приятное ощущение лучистого тепла, можно почувствовать на себе, если оборудовать свой загородный дом или дачу такой каминопечью.

Отопительно-варочные печи Кузнецова (видео)

Издавна профессия печника была уважаема и востребована. Народные умельцы даже, не имея соответствующего образования, сооружали печи отличного качества. Одним из них был Гнусин Д.Е. Родился он в 1862 году в Ярославской губернии. Паровентиляционные печи Гнусина Д.Е. отличались большой экономичностью.

При строительстве или покупке загородного дома, прежде всего учитывается вопрос отопления. Здесь все зависит от того, как часто планируется использовать помещение для проживания. Рассмотрим лишь один пример, когда в загородном доме решено проводить только выходные дни, в других случаях предложенные варианты неактуальны.

Содержание:

Печь-камин

Классический вариант – это печь-камин Кузнецова. Печь используется повсеместно, ее многофункциональность, конструкция и варианты исполнения, проверенны временем. Режим обслуживания печи, предполагает двухразовую топку в сутки. Утренняя топка печи для обеспечения тепла в доме на весь день, рассчитана и на возможное приготовление пищи. Вечером печь протапливают для ночного обогрева. Средний деревенский дом для зимнего периода требует заготовки примерно 5-10 кубов древесины. Вычитаем рабочие дни, в итоге имеем результат – два куба дров на зиму. Не так и много, в общем-то.

Различия печей

Особенных принципиальных различий печь кузнецова от других печей не имеет. Традиционная облицовка изразцами, обуславливает ее привлекательный вид и постоянное напоминание о рождественских праздниках. Изразцы изготавливаются ручным способом, штучно – стоимость такой печи, соответственно на порядок выше.

Нагрев печи

Любая грамотно сложенная печь, дает ровное и комфортное тепло по всему дому. Процесс топки печи добавляет положительные эмоции, на время пребывания в загородном доме.

Функции камина

Камин – как вид отопления, следует рассматривать только для отдельно взятого помещения. Несомненно, он является частью интерьера гостиной комнаты и не способен обогреть весь дом. Камины существуют двух видов: с открытой топкой и защищенной огнеупорным стеклом. Эффект тепла камин дает почти сразу, но и остывает без дополнительной подкладки топлива спустя час. Сухая древесина горит хорошо и быстро. Так-же существуют и Кузнецова.

Описание печи-камина Кузнецова

Печи и камины, обычно сложены из печного-керамического кирпича, без использования цемента, что усиливает их буферные свойства накапливания и равномерной отдачи тепла. Дополнительно в печах предусмотрена многоходовая система отвода горячих газов, что позволяет сократить теплопотери.

Дымоход

Любое устройство, работающее на твердом топливе, предусматривает отвод дымовых газов, то есть дымоходов. Это касается и малогабаритных печурок, под общим народным названием «буржуйка». В самодельном варианте, представляют собой обрезок трубы большого диаметра и оснащены печными атрибутами. Выпускаются и в чугунном исполнении, с неплохим дизайном из литья. Крайне прожорливы и пожароопасны.

Следует отметить, что необходимо усиление мер противопожарной безопасности, при использовании открытого огня. Элементарные навыки пользования печами – безусловны.

Схема строительства

Видео

Содержание:

Мечта любого горожанина – иметь загородный участок с комфортным и благоустроенным жилым домом. Однако комфорт и благоустроенность обеспечиваются, в первую очередь, подключением такого дома к центральной отопительной системе и газовой магистрали. При этом если почти все современные загородные дома подключены к электричеству, то центральные отопительные системы и газоснабжение для них – случай все-таки редкий.

Конечно, в такой ситуации для обогрева дома и приготовления пищи можно использовать соответствующие электрические приборы или построить в доме камин. Однако наилучшим многоцелевым решением будет установка кирпичной печи.

Описание

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Правильное расположение

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом. Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения. Таким образом, максимальная мощность достигается при правильном расположении. Поэтому центр помещения – это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже – расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон. Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Преимущества

Оптимальная теплопроводность;

Длительный срок службы без ремонта;

Простота обслуживания;

Отсутствие внешних коммуникаций;

Возможность использования для приготовления пищи с особенными вкусовыми качествами;

Уникальный дизайн и максимальный уют.

Типы кирпичных печей кузнецова

Предназначенные исключительно для обогрева дома;

Предназначенные исключительно для приготовления пищи;

Комбинированные – для обогрева дома и приготовления пищи.

Наиболее популярными типами кирпичных печей являются:

Традиционные Русские теплушки РТИК . Они используются для обогрева дома, приготовления пищи, и имеют особую полку, используемую для “теплого” отдыха, сушки и хранения дров и других целей;

– Отопительно варочные печи ОВИК . Они используются для обогрева дома и приготовления пищи, имеют конфорочную плиту, духовку и отделения для сушки грибов. Преимуществом шведской печи следует считать существенно меньший размер.

Существуют как различные типы отопительных печей ОИК и отопительных печей с камином ОИК К, так и иные типы печей для домов, как комбинированных, так и целевых, в России они используются очень часто (Хлебные ХК , каменки для бань, восточные для приготовления пищи в казане и др.).

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

Сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

Топка, размер которой строго увязывается с размером печи;

Поддувало для золы, требующее постоянной и тщательной чистки;

Колосник для размещения на нем твердого топлива;

Дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи – наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т. д.

Порядок и очередность такого строительства установлен так называемыми схемами – порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Безопасность

Основным требованием к печи любого типа является ее безопасность. Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.

Об авторе-изобретателе

КУЗНЕЦОВ ИГОРЬ ВИКТОРОВИЧ- автор множества изобретений, касающихся конструкций бытовых кирпичных колпаковых печей различного назначения и разной мощности: отопительных, отопительно-варочных, русских печей -теплушек, печей для бань с регулированием нагрева воды и регулированием температурно – влажностного режима в парилке бани. Им запатентованы указанные конструкции, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. И. В. Кузнецов разработал печи различного функционального назначения с встроенными водяными котлами для использования в качестве резерва в системах с водяным отоплением. Ныне он является председателем социально ориентированного НП «Развитиесистемы Печи Кузнецова»

Правильные печи похоронили печи Кузнецова

Близится отопительный сезон, все хотят тепла, а у производителей и складчиков печей начались истерики, особенно у тех, кто на протяжении лет 3-5 пытался навязать мнение о себе, что они являются «печной фирмой №1 в России» – это про производителей печей Термофор, самых главных губителей народного здоровья – по словам, например, Кржишталовича. Касается это и шарлатанов, «кладчиков кирпича кучкой», скромно выразивших письменную «благодарность Богу» за разработку ими «лучшей системы печестроения в России» – это о «Печах» Кузнецова – самых взрывоопасных и угароопасных печах, так называемых колпаковых и многоколпаковых (2, 3–х и так далее, в зависимости от размеров глупости заказчика и его кошелька). Подобные печи уже в советское время проф. Грум-Гржимайло называл печами-уродами, на профессиональные знания создателей печей – он только мягко намекал.

Напомню, Кржишталович создал еще перед революцией единственную в России строительную и печную школу, признанную лучшей, как российскими губернскими властями, как Московским губернским земством, Новгородским и многими другими, куда направлялись строители и печники школы. Кроме того, страховым фирмам разрешалось давать скидки на страхование объектов недвижимости, где эксплуатировались печи конструкций Кржишталовича.

Чем кончилось это самовосхваление руководителей этих «фирм № 1» и «лучших систем печестроения»?

Одни (Термофор), после публичного разбора Олегом Катаевым «научных» перлов из их «технологических инструкций», признали, также публично, что их «технологические инструкции» содержат главным образом рекламные заявления, вводящие в заблуждение потребителей, но в ответ начали публично разбирать «технологические инструкции» фирм-конкурентов, таких как, Теплодар и Ферингер. Там (по их словам) – еще хуже, совсем плохо лживо и опасно. Это откровенно подтверждает мнение Кржишталовича, советских и российских ученых, что «металлические печи губят народное здоровье». Даже, критикуя «технологические инструкции» конкурентов, Термофор скромно умалчивает о главной причине законодательного запрета установки подобных печей в жилых помещениях – раскаленные металлические стенки печи, гарантируют не только ожоги, но сухую возгонку пыли, неизбежные проблемы со здоровьем у потребителей штампованного железа (чаще всего, китайского – из металлолома и прочих отходов).

Про печи Кузнецова – их рекламирование из расчета на абсолютное незнание заказчиков основ физики, хотя бы для начальных классов, пропаганда  «сухого шва» (дыры в кладке топливника), в котором по воле «изобретателя» Кузнецова, но только после оплаты ему причитающихся 10%, начинается разделение воздуха на азот и кислород, коэффициент полезного действия (кпд) печи возрастает «до 200% и более». Десятилетие глумления над здравым смыслом для печей Кузнецова кончилось плачевно – про «сухой шов» даже в партнерстве Кузнецова перестали говорить согласились, что эти печи должны быть окужухованы – заключены в металлический футляр для предотвращения угара, пожаров и взрывов, и руководители решили организовать новое партнерство «Правильные печи», предварительно разместив на своем сайте цитаты Олега Катаева – начиная с цитаты о «правильных печах».

Печи кузнецова, особенности колпаковой печи, принцип действия и виды

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Строительство печи Кузнецова своими руками

Схемы и чертежи печей из кирпича – правильная кладкаПоследовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора

Желательно проектировать фундамент под печь на стадии планирования дома.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

Банные.Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.
Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.
Место установки можно определить, изучив чертежи печей.

• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.
• Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Какая печь лучше: колпаковая или канальная?

Не все виды печей первоначально были изготовлены для снабжения теплом дома. Например первая разработка и применение “кузнецовки” было в металлургии. За счет высокой производительности и быстрому прогреву поверхности, она очень успешно применялась в плавлении руды. Конструкции канального типа изначально были приспособлены для бытовых нужд и первоочередными их задачами были: снабжение помещения теплом, готовка еды. Учитывая эти особенности, многие пользователь постоянно задаются вопросом: какая же из двух вариаций лучше?

Для того, чтобы ответить на этот вопрос, отметим основные технические показатели, плюсы и минусы обеих печей.

Канальная печь. Принцип функционирования такого устройства заключается в движении нагретого воздуха из топки в систему дымоотведения. Минус подобного процесса — это образование и выделение большого количества дыма при растопке. Это обусловлено тем, что тяга возникает только в случае, если канал хорошо прогрет. Еще один недостаток заключается в том, что дымоходная труба обязательно должна быть высокой.

Колпаковая печь. Данная печка работает по принципу естественной циркуляции нагретых воздушных масс. Горячий воздух поднимается вверх и направляется в колпак, отдает стенкам тепло и опускается в нижнюю часть конструкции, в систему дымоотведения через подвертки. Как уже отмечалось, выпускаются и модели с несколькими колпаками, которые отличаются еще большей производительностью. Достоинство такой печи в том, что для обеспечения нормального функционирования, ее не нужно прогревать. Дымоходная труба может быть расположена ниже, поверхность нагревается в максимально короткие сроки, однако не так равномерно, как в канальной печи.

https://youtube.com/watch?v=tpqzcNvB3ik

Таким образом, колпаковая печь Кузнецова является хорошим вариантом для отопления дома или бани, а также предоставляет возможность готовить пищу.

Печи Кузнецова можно устанавливать в небольших по площади помещениях. Чтобы уместить такой агрегат в маленьких комнатах, необходимо уменьшить его габариты. Это приводит к существенному снижению продуктивности, что негативно сказывается на эффективности всей отопительной системы.

Чтобы избавить колпаковую печку от этого недостатка, рекомендуется выполнять ее из металла. В данном случае не желательно использовать чугун. Он не только хрупок, но и довольно тяжел. Предпочтительней сделать корпус агрегата из стали и обработать его порошковой краской. Высокая прочность и надежность колпаковых моделей из стали обеспечивается отсутствием больших нагрузок на сдвиг.

Единственная проблема стальной печи Кузнецова – устройство свода первого колпака. Именно в этом месте собираются отработанные газы, имеющие большую температуру. Сделать футеровку таких печек довольно сложно, особенно если они характеризуются небольшими габаритами. Поэтому кирпичные колпаковые модели никогда не утратят актуальности.

Виды печей

Колпак в качестве элемента системы каналов используется довольно давно. В разных вариантах исполнения, от кирпичного свода в печи до чугунной плиты или засыпки камнем. Наиболее простая банная колпаковая печь может иметь встроенный стальной или медный свод, существенно улучшающий условия для движения раскаленных газов.

Дополнительная полость может быть надстроена над топкой для лучшего подогрева камней или встроенного бака для воды.

Кирпичные банные печи Кузнецова отличаются от классических версий топок с колпаком по трем условиям:

• В конструкции колпака обязательно происходит дожигание несгоревших газов, поэтому кузнецовские печи для бани всегда имеют высокую, слишком вытянутую вверх форму корпуса;
• Колпак в печи Кузнецова создает минимальное сопротивление прохождению газов, потому тяга в дымоходе выше, чем у классических моделей топок и каменок для бани;
• У Кузнецова дополнительный карман внутри корпуса печи всегда оформляется в виде отдельной полости, она может быть выполнена рядом с топкой или перенесена в верхнюю часть.

Колпаковую печь – каменку, работающую по схеме Кузнецова, легко отличить по наличию дополнительного окошка с дверцей, расположенного рядом с зольником.

Важно! Считается, что дополнительная полость колпака не только улучшает условия сжигания для дров, но и компенсирует пульсации горячих газов внутри дымохода.

Это означает, что при правильно выбранной своими руками порядовки банной печи Кузнецова можно полностью избежать столь неприятных явлений, как появление обратной тяги в трубе и набрасывание сажи из дымохода на крышу бани.

Особенности приготовления рыбы в автоклаве

При работе с автоклавом следует учесть некоторые нюансы, которые помогут избежать неприятностей при работе с аппаратом и приготовить вкусные домашние консервы из рыбы:

Приготовление консервов в автоклаве происходит под высоким давлением и при высокой температуре

Именно поэтому следует соблюдать все меры предосторожности при работе с ним.
Перед тем как зажигать огонь под аппаратом, сначала нагнетают давление и проверяют герметичность автоклава.
Открывать аппарат можно только тогда, когда температура внутри снизится до 30 градусов.
Рыбные консервы в автоклаве готовятся при температуре 100-120 градусов. Время приготовления зависит от того, каким вы желаете видеть окончательный результат: разваренную тушенку или целые кусочки с мягкими косточками.
Не стоит укладывать сырье в банки доверху, необходимо оставлять пару сантиметров от края

В противном случае крышку с банки может сорвать.
Банки в автоклаве заливают водой полностью, даже выше крышек на 2 см.

Для большинства рецептов достаточно закладывать в банки сырую почищенную рыбу – она сварится в процессе стерилизации до полной готовности, включая размягчение костей. Температурный режим обеспечит уничтожение всех микроорганизмов. Автоклавирование позволяет сохранить вкус и полезные свойства рыбных консервов. Кроме того, доступна масса рецептов: можно готовить рыбку в масле и в томате, делать из нее тушенку и паштет.

Мелкую рыбу можно консервировать в автоклаве, элементарно выпотрошив – даже плавники можно не обрезать, ведь они тоже разварятся. Если консервируется рыба кусочками в масле, лучше слегка обжарить ее без панировки – это поможет сохранить форму. Для этой же цели можно добавлять в каждую банку чуть-чуть сахара. Чтобы вкус был более насыщенным, стандартные приправы – лавровый лист и перец – можно разнообразить кориандром либо тмином.

Деревянная полка в ванную: олицетворение неподдельной красоты и изысканности

Компьютер

Компьютерные провода очень сильно портят интерьер комнаты и если немного пофантазировать, можно довольно красиво их спрятать.

Первая идея – замаскируйте все шнуры от монитора, системного блока и модема под крышкой стола, закрепив их с помощью клипс на саморезы либо двухсторонний скотч. Эту идею наглядно показали на фото примере:

Еще один просто способ скрыть все лишнее под крышкой стола Вы можете увидеть на этом видео уроке:

Как убрать лишние шнуры от «компа»?

Не хотите портить стол? Можно скрыть провода от компьютерной техники в коробке из-под обуви, оригинально украсив ее под интерьер спальни.

Как сделать такую коробку своими руками, Вы можете узнать, просмотрев данное видео:

Чем может пригодится обувная коробка?

Помимо этого оригинальной идеей считается покупка специального чехла для удлинителя, который довольно просто крепится к крышке письменного стола.

Если Вам мешает шнур от колонок, его запросто можно спрятать в соответствующем чехле, который крепится к задней стороне стола.

Все лишние шнуры, в том числе и зарядку, можно красиво убрать со стола, используя обыкновенные зажимы, как на картинке ниже:

Еще одна идея – продеть всю кучу проводов через шланг. В этом случае хаос под столом спрячется в одну единственную оболочку, которая не так сильно испортит интерьер комнаты либо даже офиса.

Используя все эти советы можно замаскировать электрические провода и сделать рабочее место более аккуратным. Ничего же сложного нет в том, чтобы просто поместить шнуры и кабели в коробку или закрепить под столом! Помимо того, что Вы таким способом наведете порядок на компьютерном столе, так еще и маскировка позволяет защитить шнуры от собак и кошек, которые любят грызть зарядку, наушники и т.д.

1

Капительные меры – скрытая проводка в стене

Многие стараются решить подобные вопросы еще на стадии первоначального ремонта в помещении

Ведь спрятать провода от телевизора на стене необходимо именно так, чтобы они не только не привлекали внимание, но и были надежно защищены. Ни кошка, ни маленький ребенок тогда не смогут достать и повредить шнур

По этой причине скрытая проводка – это один из самых популярных решений проблемы, хотя данный метод и является очень сложным в плане исполнения и затратным в плане финансов.

Чтобы добиться максимального уровня безопасности расположения проводов, их рекомендуется прятать в специально проделанные штробы

Этот метод является самым технологичным и аккуратным, все работы выполняются на стадии ремонта, поэтому в дальнейшем останется лишь осторожно положить шнур от приемника в проштробленные отверстия. Еще одним важным достоинством является тот факт, что необходимость в долблении всей стены отсутствует

Телевизор обычно устанавливается на высоте максимум до двух метров, поэтому штробить потребуется отрезок приблизительно такой длины.

Действия по осуществлению задуманного можно проводить в следующем порядке:

Для начала следует точно определиться с местом расположения телевизора и, как следствие, кронштейна, на котором данный прибор будет располагаться.Важным моментом является сам кронштейн. Существует достаточно много различных вариантов этого крепежного устройства, хотя мировым стандартом является кронштейн типа VESA. Данное оборудование включает в себя необходимые точки креплений

Большое внимание следует уделять размерам и форме крепежа. В противном случае кронштейн может оказаться слишком большим для вашего ТВ или даже мешать прокладке коммутаций.Рекомендуется покупать телевизор заранее, чтобы иметь возможность все отмерять четко и без ошибок.Далее следует отметить точками на стене места, где будут располагаться электрические розетки.Теперь можно приступать непосредственно к сверлению стен

Используя углошлифовальную машинку, более известную как болгарка, делаем две полосы от кронштейна до будущих розеток. Расстояние между полосами находится в пределах от 2 до 3 сантиметров.Для получения штробы следует ударной дрелью или перфоратором выбить внутреннюю часть между сделанным полосами.Теперь остается лишь сделать несколько отверстий с использованием алмазных коронок для телевизионной розетки. Если к данному выходу будет подключаться другая бытовая техника, рекомендуется сразу же установить необходимое количество точек питания.

Процесс штробления не является самым сложным, но немного времени все же потратить придется. В конце всех работ остается лишь от телевизора на стене спрятать провода

Для этого осторожно укладываем их в проделанное отверстие и закрепляем скобами, чтобы они не вываливались и не мешали при финишной обработке стен. Штробы обрабатываются гипсовой штукатуркой, после чего можно приступать к дальнейшей отделке стен

Рекомендуем

Как спрятать провода от телевизора на стене – оригинальные решения. Часть 2Камин в интерьере: интересные решения для вашего домаКамин в интерьере: интересные решения для вашего дома

10 лучших рецептов заготовок для домашнего консервирования в автоклаве

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Подготовка автоклава к работе

Рекомендации по установке телевизора на стену

Установка телевизора на стену – идеальное решение для экономии пространства и обеспечения максимального простора в небольшом помещении. Выполнить грамотный монтаж ТВ-приемника, укладку проводов и определить оптимальное расстояние между смотрящим и ТВ-приемником помогут советы эксперта.

Подведем итоги

Электромагнетизм и дуговой КПД электродуговых сталеплавильных печей

Аннотация : Изложены результаты аналитического исследования влияния электромагнитного обдува и высоты шлака на КПД дуги. Дуга выдувается из-под электрода к стенкам печи под действием электромагнитной силы, излучение дуги на стенке и своде увеличивается, а эффективная мощность, поглощаемая металлом, уменьшается. Предлагается ДСП (электродуговая сталеплавильная печь) с автономным питанием дуг, исключающим ее электромагнитный раздув.При автономном питании дуги ее КПД значительно увеличивается, а удельное потребление энергии снижается.

Список литературы

[1] Никольский Л.Е., Смоляренко В.Д. и Кузнецов Л. (1981) Термический режим электродуговых печей. Металлургия, Москва.

[2] Макаров, А. и Соколов А.Ю. (2008) Влияние индукционной реактивности на технико-экономические показатели электродуговых сталеплавильных печей. Москва, ул. Электричество, д. 11, д. 65-68.

[3] Макаров, А. и Соколов А.Ю. (2009) Электрические, геометрические и тепловые параметры дуг, светящихся в парах металлов. №11, г. Москва, Электрометаллургия, 19-24.

[4] Финкельнбург В. и Меккер Х. (1956) Elektrische Bogen und Thermisches Plasma. Handbuch der Physik, 254-444.

[5] Макаров, А. , Свенчанский А.Д. (1992) Оптимальные тепловые режимы электродуговых печей. Энергоатомисдат, Москва.

[6] Макаров, А. (2003) Теплообмен в дуговых и пламенных печах и топочных камерах котлов. ТГТУ, Тверь.

[7] Макаров, А. (2012) Зависимость между радиационными параметрами изотермических слоев газа в коаксиальном цилиндре, образующихся при факеле топлива, и дугового свечения в парах металлов при атмосферном давлении. Сборник научных трудов, идей, гипотез, Издательство РАЕН, Москва, 33-37.

[8] Макаров, А.Н. (2012) Закономерности, сопровождающие зажигание электрической дуги и факела в металлургических печах. Геометрическая физико-аналитическая модель дуги и факела. № 7, г. Москва, Электрометаллургия, 22-32.

[9] Макаров, А. (2012) Закономерности зажигания электрической дуги и факела в металлургических печах. Использование научных открытий для экономии энергии и топлива в металлургических печах. №8, г. Москва, Электрометаллургия, 28-35.

[10] Сисоян, Г.А. (1971) Электрическая дуга в электропечи. Металлургия, Москва.

[11] Спелицын Р.И. (1975) Проникновение электрической дуги в жидкую ванну в дуговой печи большой мощности. №12, г. Москва, Электротермия, 10-11.

[12] Пашкис В. (1945) Промышленные электропечи и устройства. Нью-Йорк.

[13] Кузнецов М.С., Якушев Е.В., Кулагин С.А., Котельников Г.И., Семин А.Е., Косырев К.Л., Кулиш Р. (2010) Влияние металлической шихты и глубины шлака на процесс выплавки стали в дуговой печи. №2, Электрометаллургия, Москва, 2-6.

[14] Макаров А.Н., Шарова Ю.А. и Галкин В.Ю. (2008) Трехфазная дуговая сталеплавильная печь. Патент РФ 2333438.

.

[15] Макаров, А. и Соколов А.Ю. (2009) Метод плавки стали в трехфазной ДСП. Патент РФ 2368670.

.

Кузнецов подвергся переоборудованию на МиГ-29К | Defense News: Aviation International News

Российский флот приступил к реализации трехлетнего проекта модернизации своего единственного авианосца «Адмирал Кузнецов» или проекта 1143.5, с упором на достижение полной работоспособности с российским истребителем МиГ-29К / КУБ. Хотя военно-морские МиГи вылетали с авианосца во время испытаний в 1989-1991 годах и во время его седьмого и последнего развертывания в Средиземном море в конце 2016 – начале 2017 года, они еще не полностью интегрированы с системами авианосца.

По заявлению разработчика корабля «Невское КБ», часть устаревшего бортового оборудования будет заменена более новыми системами. В недавнем интервью местным СМИ генеральный директор бюро Сергей Орлов заявил: «Корабль сможет эксплуатировать истребители МиГ-29К / КУБ и Су-33, а также несколько типов вертолетов.Это как раз МиГ-29К / КУБ, для которого необходимы доработки. Пилоты хотят чего-то новенького, более совершенного и надежного. Мы модернизируем практически все, что связано с эксплуатацией самолетов ».

Введенный в эксплуатацию в 1991 году, корабль до сих пор подвергся лишь незначительному ремонту с небольшими изменениями в его основных системах, которые по сей день остаются «аналоговыми» по своей природе. В свою очередь, МиГ-29К / КУБ – это высоко компьютеризированный самолет со стеклянной кабиной экипажа, цифровой авионикой и системами с микропроцессорным управлением.Текущая модернизация старого корабля направлена ​​на то, чтобы вывести его на тот же уровень компьютеризации, чтобы новые типы самолетов могли полностью раскрыть свой потенциал при работе с палубы.

«Кузнецов» находится на ремонте в Мурманске с октября 2017 года, но только в апреле 2018 года Минобороны заключило с судоремонтным центром «Звездочка» основной контракт на 10 лет продления срока службы и модификации. После двух с половиной лет работы с участием до 2000 специалистов в часы пик, корабль проведет семь месяцев на ходовых испытаниях, прежде чем вернуться в состав ВМФ в середине 2021 года.

Помимо замены устаревших аналоговых систем на цифровые, корабль получит и новые паровые котлы. Все восемь оригинальных КВГ-4, работающих на мазуте (судовое мазутное топливо), будут заменены либо КВГ-3Д, работающими на дизельном топливе (как на индийском судне «Викрамадитья» проекта 1143.0), либо более сложными КВГ-6М. Это устранило бы давнюю проблему плохих эксплуатационных характеристик силовой установки (КВГ-4 оказался неисправным и подвержен плохому техническому обслуживанию и впрыскиванию соленой воды) и характерного густого черного дыма, исходящего из воронки при сгорании остаточного топлива. при высоких настройках мощности.

Согласно спецификации, авиакрыло проекта 1143.5 состоит из 28 реактивных самолетов и 24 вертолетов, но Кузнецов никогда не имел такого количества – в большинстве случаев менее 25 самолетов. В 1990-е годы ВМФ принял 26 тяжеловесных перехватчиков Су-33 (некоторые из них остаются в строю в 279-м истребительном авиационном полку в Североморске-3) и 24 МиГ-29К / КУБ в 2013-2015 гг. (В 100-м истребительном авиаполку в Саках и Ейске). . Если оба агрегата развернутся на авианосце, они могут заполнить ангар, площадь которого составляет около 4000 кв. М.Поскольку МиГ заметно меньше по размеру, его длина составляет 17,4 метра против 21,2, а размах крыла – 12 метров вместо 14,7, он требует меньше места для хранения.

Текущая модернизация не распространяется на кабину экипажа площадью 14 800 кв. М, которая имеет 14-градусный лыжный трамплин в носовой части. В будущем Россия планирует спроектировать и построить новый авианосец с полным водоизмещением, примерно вдвое превышающим 61 400 тонн Кузнецова. По словам Орлова, электромагнитные катапульты должны быть разработаны, поскольку они обещают управлять более тяжелыми самолетами с большим вооружением и топливом, что увеличит радиус действия и летальность воздушного крыла.

Изменение КПД дуги при плавке шихты в дуговых сталеплавильных печах

[1] L.E. Никольский, В. Смоляренко, Л. Кузнецов, Термический режим электродуговых печей, Металлургия, Москва (1981).

[2] А.Н. Макаров В.А., Свенчанский А.Д. Оптимальные тепловые режимы электродуговых печей.М .: Энергоатомисдат, 1992.

[3] А.Н. Макаров, Теория лучистого теплообмена в печах, топках, топочных камерах пополняется четырьмя новыми законами, открытие науки.2 (2014) 34-42.

DOI: 10.11648 / j.sd.20140202.12

[4] А.Н. Макаров, В.В. Рыбакова, М. Галичева. Электромагнетизм и эффективность дуги электродуговых сталеплавильных печей, журнал электромагнитного анализа и приложений. 6 (2014) 184-192.

DOI: 10.4236 / jemaa.2014.67018

[5] А.Макаров Н. Теплообмен в дуговых и факельных металлургических печах и энергоустановках. СПб: Лань, 2014.

[6] А.Макаров Н. Закономерности теплообмена между газовыми потоками факела и водяными стенками Fierbox парового котла. Часть I, Геометрическая и физическая модель факела как источник теплового излучения. 9 (2014) 642-648.

DOI: 10.1134 / s004060151406007x

[7] А.Макаров Н. Закономерности теплообмена между слоями газа факела и водяной стенкой Fierbox парового котла. Часть II. Законы излучения газового слоя и методика расчета теплопередачи в печах, топках и камерах сгорания, разработанная на основе этих законов. 10 (2014).

DOI: 10.1134 / s0040601514100073

[8] Ю.А. Гудим, И.Ю. Зинуров, А.Д. Киселев, Есть ли реальная альтернатива лому в электропечном сталеплавильном производстве, Электрометаллургия. 5 (2008) 27-30.

DOI: 10.1134 / s0036029508080156

[9] Ю.А. Гудим, И.Ю. Зинуров, А.Д. Киселев, А.М. Шумаков, Рациональные методы интенсификации плавки в современных дуговых сталеплавильных печах, Электрометаллургия. 9 (2005) 2-6.

DOI: 10.1134 / s0036029508080016

[10] К.Борн, Р. Грандерат, Потенциал и проблемы рекуперации тепла на сталелитейных заводах, Металлургическая промышленность и технологии. 2 (2013) 8-19.

Бесподобный прогнозист: Вашингтон Кэпиталз 2021-2022 Анонсы – Нападающие: Евгений Кузнецов

Евгений Кузнецов

«Не позволяйте вчера использовать слишком много сегодняшнего.»
– Уилл Роджерс

В английском языке может не быть слова больше с центровым “Вашингтон Кэпиталз” Евгением Кузнецовым, чем “время”. Прошло почти четыре года между тем временем Кузнецов был призван в армию (июнь 2010 г.), и его выход на лед за кепки. впервые (март 2014 г.). Два лет, за которые он познакомился с НХЛ и дал представление о высшем он опытный игрок. Четыре сезона за которые он прошел 87-204-291, плюс -55, в 319 играх (ничья: 11, ^-е, по результативным передачам и 19 ^{-м по} очкам за этот период) и стал единственным игрок в истории Кэпиталз набрать более 30 очков в постсезонье (32 в Кубок Стэнли 2018 г.).И последнее два сезона, в которых искра, кажется, появлялась лишь с перерывами в Игра Кузнецова (28-53-81, плюс-5, в 104 матчах) была отягощена проблемами вне льда. На его недавнем слайде был горький восклицательный знак без баллов в трех Послесезонные игры прошлой весной, его единственный постсезон в карьере без очка.

Странный факт Кузнецова… Только Алекс Овечкин и Майк Гартнер имели больше сезонов с 70 очками за первые шесть сезонов в НХЛ за сборные (шесть и пять соответственно), чем Евгений Кузнецов (три).

Нечетный Кузнецов Факт II… Евгений Кузнецов в среднем набирал 20,8 смен. за игру в 2020-2021 годах, это самый высокий средний показатель за всю его карьеру.

Взять бесстрашного… Даже не смотря на то, что последний Кузнецов можно было увидеть два сезона, как неутешительные, не то чтобы он был очень жестким в зона нападения. За последние два сезоны он набирал в среднем 0,78 очка за игру, больше, чем Тайлер Сегин (0,72), больше чем Тейлор Холл (0,72), больше, чем Джо Павельски (0,67). И у него было четыре победных гола, больше чем в любом сезоне с тех пор, как он провел восемь матчей в 2017-2018 годах.

Безрадостный взгляд… У Кузнецова произошло значительное падение власти играть на льду и добычу в прошлом сезоне. Его преимущество игроков на льду 2:29 за игру было почти на минуту или более меньше. чем каждый из его предыдущих трех сезонов (3:11 в 2019-2020 годах, 3:40 в предыдущем сезоне). сезон и 3:27 годом ранее). У него был только один гол в большинстве, низкий за весь сезон в карьере и восемь очков в большинстве, что также является минимумом для карьеры за весь сезон. Потом была его стрельба, которая упала по частоте до 6.9 выстрелов за 60 минут, второй по величине в его карьере. Это во многом свело на нет приличную стрельбу. процент (11,5%), что было его четвертым лучшим результатом за восемь сезонов.

Возможные вехи для достижения в 2020-2021 годах…

• 100 карьерных многоточечных игр (в настоящее время 99)
• 600 сыгранных карьерных игр (520)
• 300 карьерных передач (289)
• 500 карьерных очков (418)
• 10000 сыгранных минут карьеры (8 831)

Большой вопрос… Последний бой Евгения Кузнецова с кепками?

Посмотрим правде в глаза.В Кэп не попадет в плей-офф, если постановка Евгения Кузнецова напоминает последние два года. Хорошо, а не отличный, и уж точно не элитный. Это он будет предметом стольких торговых разговоров, – свидетельство того, что оба его разочаровывающая игра и важность его продукции для команды. Если его недавний уровень производства не нужен обязательство, выплачивающее 7,8 миллиона долларов в год в этом году и в последующие три года ибо это есть. Кузнецов способен на большой сезон. Не то чтобы 2017-2018 гг. (27-56-83, плюс-3) был случайностью или исключением. В его резюме три сезона по 70 очков. На его счету 50 результативных передач за три сезона. Трижды за свою карьеру он в среднем набирал минимум 0,90 очка за игру. Он был двузначный производитель очков в большинстве шесть раз за восемь сезонов. Только дважды за восемь сезонов ему не удалось поставить цель, выигравшую игру. Он может забивал сгустками – 23 многоточечных матча в 79 соревнованиях в 2017-2018 годах – но он провел всего семь матчей в 41 игре в прошлом сезоне.

В конце…

Евгений Кузнецов способен на большой сезон, и он в хронологический расцвет его карьеры (в мае ему исполнится 30 лет).Возможно, если он сможет очистить свой кусок льда проблем и отвлекающих факторов, он может приблизиться к лучшим годам производства на своем продолжить. Но есть затяжной независимо от того, горит ли его внутренняя печь достаточно сильно, чтобы быть элитным игрок. В другом месте мы сказали относительно прошлого сезона, что «нет другого форварда. был сезон, который кричит «перебор», как у Кузнецова ».

Это могло быть его последнее ура с шапками, если он не сможет опубликовать больше цифр, чем у него за последние два сезона. Вчерашний день, со всеми его отвлечениями и разочарованиями, должен быть остался позади. Но внимание должно быть заплатил часам, которые громко тикают для Кузнецова.

Проекция: 76 игр, 20-48-68, плюс-5

новых котлов российского производства для «Адмирала Кузнецова» прослужат 25 лет

Тяжелый авианесущий крейсер проекта 11435 Адмирал Кузнецов получил новые котлы с наддувом КВГ-4 российского производства. Новые котлы изготовлены и доставлены на 35-й судоремонтный завод весной 2018 г .; Сейчас они установлены на корабле, сообщили Mil.Пресс сегодня .

По словам хорошо осведомленного инсайдера в отрасли, срок службы восьми новых котлов составит 25 лет. Военные отказались от глубокой модернизации котлов, добавил собеседник.

Котлы КВГ-4 на авианосце «Адмирал Кузнецов»

Анонимный представитель Северного флота поделился с Mil.Press Today , что установка котлов на корабль будет производиться одновременно с стыковкой.

Старые котлы авианосца были произведены на Черноморском судостроительном заводе в Николаеве, сейчас они заменены на аналогичные российские по программе импортозамещения.Аналогичные котлы КВГ-3 для индийского авиалайнера «Викрамадитья » изготовил Балтийский завод.

Вертикальный водотрубный котел высокого давления с естественной циркуляцией и турбонаддувом в топку типа КВГ-4 спроектирован ООО «Специальное конструкторское бюро котельной техники» в Санкт-Петербурге. В 2011 году компания предложила ВМФ модернизированный вариант котлов для авианосца КВГ-6М-1, однако военные не проявили интереса.

Первый командир авианосца вице-адмирал (в отставке.Виктор Ярыгин выразил сомнение в надежности котлов: «Взгляните на статистику, например, аналогичные котлы на эсминцах проекта 956. Эти корабли редко бывали в боевых действиях из-за постоянных поломок. Подобная ситуация была на Кузнецов . и на авианосце проекта 1143.4 (заложен как Харьков , затем переименован в Баку , впоследствии назван в честь адмирала Горшкова, модернизирован и продан Индии ред. примечание ) ».

Один из конструкторов, участвовавших в разработке котлов для авиалайнера Адмирал Кузнецов , рассказал Mil.Press Today следует учитывать не только конструктивные недостатки, но и некомпетентное обращение с котлами экипажами. Например, использование морской воды для обслуживания котлов вместо дистиллированной. Однако корабли ВМФ России не оснащены должным образом, чтобы производить достаточное количество опресненной воды.

Для справки

Адмирал Кузнецов авианосец построен по проекту 11435. Корабль сдан в эксплуатацию в 1990 году, через пять лет после спуска на воду на Черноморском судостроительном заводе.

Длина авианосца 306 метров, максимальная ширина 72 метра, водоизмещение полное 59000 тонн. Кроме авиагруппы (истребители Су-33 и МиГ-29К, вертолеты Ка-52, Ка-29 и Ка-27) на вооружении авианосца находятся противокорабельные ракеты П-700 Гранит , Клинок и Каштан . системы ПВО.

Контракт на ремонт и модернизацию корабля подписан в апреле 2018 года и выполняется 35-м судоремонтным заводом (входит в состав судоремонтного центра «Звездочка»).Стоимость работ оценивается в 60 млрд рублей. Проект планируется завершить до конца 2020 года, а после семимесячных испытаний корабль будет вновь принят на вооружение ВМФ России в 2021 году.

Дмитрий Жаворонков

Русский типичный / Сергей Кузнецов

Русский типичный / Сергей Кузнецов

© Илья Иванов

+ 22

ПоделитьсяПоделиться

• Facebook

• Почта

Или

https: // www.archdaily.com/966249/russian-quintessential-sergey-kuznetsov © Илья Иванов

Текстовое описание предоставлено архитекторами. На фестивале «Архстояние» открылся новый арт-объект «Квинтэссенция русского». Автор проекта – главный архитектор Москвы Сергей Кузнецов. Философские размышления о будущем российской архитектуры воплощаются в жизнь благодаря уникальным инженерным решениям и современным технологиям строительства.

© Илья Иванов © Илья Иванов

Тема фестиваля в Никола-Ленивце в этом году – «Личное».Проект Сергея Кузнецова напрямую связан с его профессиональной деятельностью и затрагивает такие актуальные вопросы, как качество и инновации в архитектуре. В России можно проектировать и строить на очень высоком уровне, и новый объект это наглядно демонстрирует. Команда профессионалов под руководством КРОСТ помогла воплотить идею автора в жизнь.

© Илья Иванов © Илья Иванов

«Никола-Ленивец – это место, где природа, искусство и талант создают настоящее волшебство. И я благодарен кураторам Архстояние за возможность стать частью этого невероятно увлекательного процесса.Мне показалось интересным заявить о том, что сегодня считается совершенством в русской архитектуре, и показать, что качественные вещи можно делать в больших количествах в нашей стране. Так родился проект «Русский квинтэссенция», и надо сказать, что коллеги помогли реализовать его именно в том виде, в каком он был задуман. Надеюсь, что эта история получит какое-то продолжение и будет актуальна для будущих поколений », – прокомментировал Сергей Кузнецов.

© Илья Иванов

Дом выполнен в форме «трубы» диаметром 3 штуки.5 метров и длиной 12 метров. Его ставят на рельеф с перепадом высоты, из-за чего конструкция буквально «висит» в воздухе. Для его создания использовались сложные инженерные приемы, обычно применяемые в судостроении. Например, каркас здания состоит из опорных ребер, как корпус корабля, а внушительный вес около 12 тонн удерживается всего лишь шестью болтами.

Структурная схема Структурная схема

По словам генерального директора КРОСТ, именно методы судостроения позволили воплотить в жизнь первоначальную идею автора.«Основу металлического каркаса составляют поперечные рамы – несущие ребра, установленные с шагом 500 мм друг относительно друга и соединенные стрингерами (горизонтальными направляющими). Благодаря утеплителю из пенополиуретана внутри павильона круглый год будет поддерживаться комфортный температурный режим. Это яркий пример того, когда смелые и оригинальные идеи воплощаются в жизнь возможностей современного производственно-технологического комплекса, – сказал спикер.

© Илья Иванов

Одной из главных особенностей проекта является бесшовная облицовка из листа нержавеющей стали толщиной 4 мм.Под ним находится система отвода барабанного звука дождя. В целом, это полноценный жилой дом со всеми удобствами. Можно жить внутри – переночевать, приготовить ужин и принять душ. Интерьер выполнен в современном стиле с использованием дерева и металла, а номер оборудован всем необходимым для комфортного проживания.

© Илья Иванов

Так должна выглядеть современная архитектура – качественная реализация идей, интересные материалы и технологии, нестандартные решения по форме и дизайну.

© Илья Иванов

Владимир Иванович Кузнецов Изобретения, патенты и заявки на патенты

Номер публикации: 20150300125

Реферат: Изолированный сегмент колонны содержит внутреннюю трубу с арматурой на концах, расположенные на ней центраторы, изоляцию и газопоглотители, внешнюю трубу с наружной резьбой на концах и соединительную муфту.Наружная труба изготавливается с изолированным клапаном, обеспечивающим создание в межтрубном пространстве ртутного вакуума 10? 4-10? 3 мм. Стальные вставки, выполненные в виде катушек и приваренные к внутренней и внешней трубам с вакуумно-герметичными швами, расположены в межтрубном пространстве таким образом, чтобы образовалась канавка на вставке, а на внешней трубе образовалась полость. Центраторы выполнены в виде зажимов с двумя плотно прижатыми друг к другу частями, внутренняя поверхность которых выполнена с фрикционными свойствами. Струна используется при добыче нефти и газа для принудительного проникновения теплоносителя в слой.Предусмотрено снижение тепловых потерь при проходе по колонне и повышение ее эксплуатационной способности.

Тип: заявка

Зарегистрирован: 18 декабря 2012 г.

Дата публикации: 22 октября 2015 г.

Заявитель: ООО ТМК-ПРЕМИУМ СЕРВИС

Изобретателей: Сергей Александрович РЕКИН, Николай Владимирович ТРУТНЕВ, Александр Игоревич ГРЕХОВ, Надежда Тахировна ТИХОНЦЕВА, Михаил Наумович ЛЕФЛЕР, Игорь Уриевич ПЫШМИНЦЕВ, Владимир Иванович КУЗНЕЦОВ, Петр Леонидович Иванович КОПЫЛОВ, Андрей Александрович КОПЫЛОВ, Андрей Александрович КОПЫЛОВ, Андрей Александрович КОПЫЛОВ, Андрей Александрович КОПЫЛОВ МЕНШИКОВ, Игорь Сергеевич МОРОЗОВ, Роман Урьевич ДАШКОВ, Сергей Геннадьевич ВЕРИКОВ, Борис Уриевич ЩЕРБАКОВ, Аркадий Петрович БЫКОВ, Юрий Федорович ЕМЕЛЬЯНОВ, Илья Викторович ЧЕРНЫХ, Андрей Геннадьевич ФИЛИППОВ

.
