Подавляющее большинство гаражей в нашей стране не может похвастаться наличием парового отопления.
Поэтому поддержание сносной температуры в холодное время года полностью ложится на плечи их хозяев.
Содержание
- Печь для гаража на отработанном масле своими руками: принцип действия
- Достоинства и недостатки
- Изготовление
- Розжиг и обслуживание
Заключение - Полезное видео
Из доступных способов обогрева наиболее популярны печи-буржуйки и печки для гаража на отработке.
И если о конструкции первых все и всем давно известно, то принцип действия и устройство печей на отработке более сложны.
Печь для гаража на отработанном масле своими руками: принцип действия
В качестве горючего, как понятно из названия, такие печи используют отработанное моторное масло — смесь тяжелых углеводородов. Отработка дешева, ее запасы регулярно пополняются при обслуживании автомобиля, а у владельцев небольших гаражных сервисов она есть практически всегда.
Вместе с тем воспламеняется она достаточно трудно, а горючих паров практически не образует. Поэтому наиболее распространенные конструкции печей на отработанном масле используют принцип пиролиза, то есть разложения масла на более легкие фракции при нагреве, что делает их прямыми потомками популярных в первую половину XX века газогенераторов.
Основой такой печи является металлическая емкость с маслом, над которой устанавливается камера сгорания — перфорированная труба с отверстиями для притока воздуха в зону горения.
В маслобаке имеется заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом горения (так называемый дроссель). На маломощных печах камера сгорания выходит напрямую в дымоход, в более совершенных конструкциях используется расширительная камера с внутренней перегородкой для полного дожига газов.
Как работает сделанная своими руками масляная печь для гаража? При розжиге внесенный в бак через полностью открытый дроссель факел начинает испарять отработку. Попадая в камеру сгорания, пары масла смешиваются с воздухом и воспламеняются.
Так как стены камеры сгорания прочно связаны с масляным баком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться уже без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается бак, тем активнее испаряется и разлагается отработка, и тем жарче разгорается огонь в камере сгорания.
Чтобы иметь возможность управлять этим процессом нужен дроссель — прикрывая его, можно уменьшить активность горения и тем самым ограничить температуру печи.

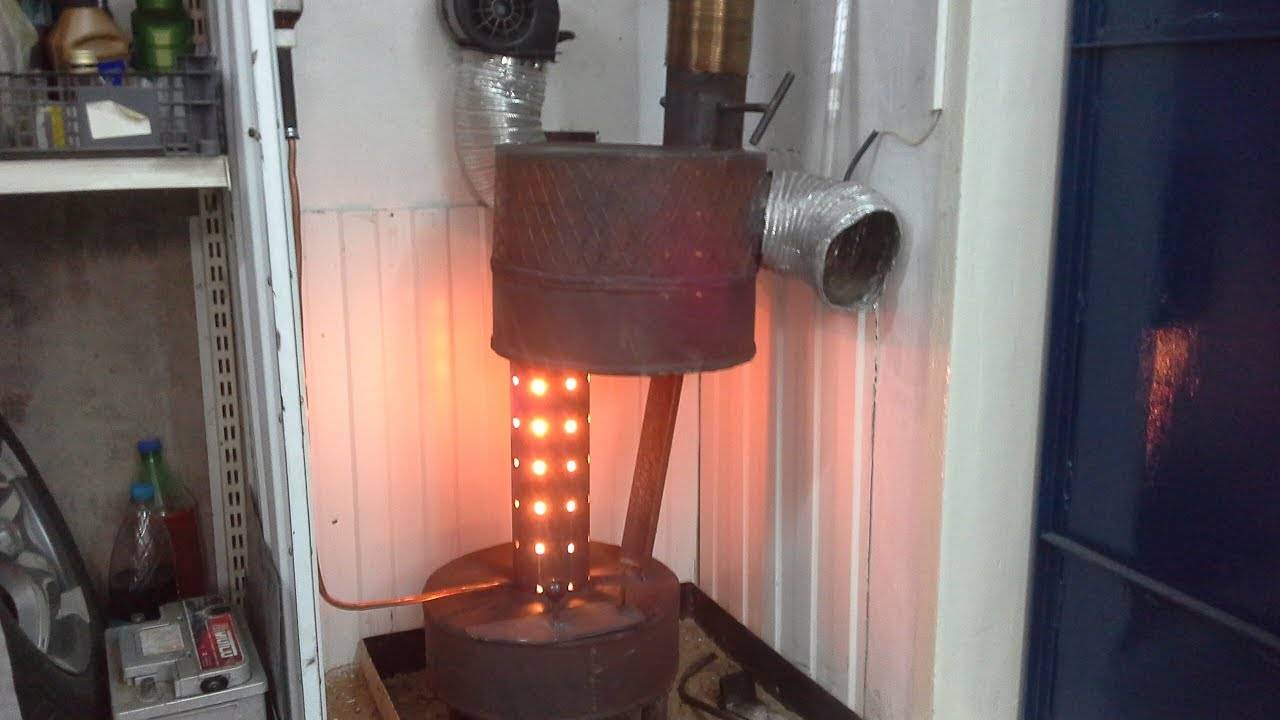

На фото ниже масляная печка в гараж:
Достоинства и недостатки
Правильно собранная пиролизная печка способна нагреваться до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйки.
Средний расход гаражных самоделок находится в районе полулитра масла в час — таким образом, при смене масла в обычной легковушке, объем картера которой составляет 3-4 литра, можно обеспечить свой гараж теплом минимум на 6 часов.
При работе такая печь практически не дымит и быстро прогревается. Так как в обычных условиях моторное масло трудно воспламеняется, этот вид топлива в хранении практически безопасен.
Однако есть у пиролизной печки и несомненный недостаток: если буржуйка практически всеядна и в ней можно сжигать практически любые горючие твердые отходы, то печи на отработке нужно только масло, причем очищенное от воды: закипание в прогретом резервуаре способно привести к резкому разбрызгиванию горящего масла, которое можно сравнить с взрывом.
При частых посещениях гаража зимой возникнет потребность в покупке отработки, но в основном это лишь вопрос о ее транспортировке: с официальной сдачей на переработку большинство автосервисов не связываются и продают отработанное масло желающим по достаточно низким ценам.
СПРАВКА: При эксплуатации печей, работающих на саможоге, есть важный нюанс: погасить их достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно для поддержания температуры, при которой процесс пиролиза прервется.
Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Следовательно, заливать масло в печь нужно с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.
При пиролизе моторного масла образуется много негорючего остатка, сильно загрязняющего масляный бак.
Его приходится регулярно чистить, и этот момент должен быть предусмотрен в конструкции печи — сделав бак неразборным, Вы об этом быстро пожалеете.
Печка в гараж на отработке своими руками — чертежи:
Изготовление
Как сделать печь для гаража на отработке своими руками? Приведенная на чертеже конструкция достаточно популярна, а значит, все нюансы в процессе ее изготовления хорошо изучены.
Для ее постройки нужен листовой металл толщиной 4 и 6 мм, чуть больше 4 метров стальной трубы диаметром 100 миллиметров для камеры сгорания и дымохода, а также уголок или трубка для изготовления ножек печи.
В процессе работы понадобится сварочный аппарат, желательно — полуавтомат, но при достаточном навыке можно обойтись и ручной электросваркой.
- Начнем изготовление с корпуса резервуара. Из четырехмиллиметрового листа нужно вырезать круглое основание масляного бака и его боковую обечайку.
Согнув ее и сварив стык краев, полученное кольцо сплошным швом приваривается к днищу. Здесь важно обеспечить качество сварки, чтобы избежать протечек масла. К днищу приварите нарезанные из уголка или трубы ножки. - Далее изготовьте крышку. Ее обечайка делается с таким расчетом, чтобы она плотно обхватывала стенки бака. Для этого полосу лучше всего вырезать с определенным запасом по длине, обернуть ее вокруг стенок резервуара и в таком положении проварить стык внахлест. После этого она сваривается с вырезаемой из шестимиллиметрового листа крышкой.
- В центре крышки прорезается отверстие под камеру сгорания, а ближе к краю — под дроссель. Так как при помощи болгарки трудно прорезать такие отверстия ровно, их лучше делать не выступающими за края 100-миллиметровой трубы. По размеру заливного отверстия вырезается и через отверстие около края присоединяется болтом или заклепкой поворотный дроссель. Смещая его из стороны в сторону, Вы сможете регулировать поступление воздуха в бак.
- Камера сгорания изготавливается из отрезка стамиллиметровой трубы, после чего в ее стенках сверлятся отверстия согласно чертежу, а она сама приваривается к крышке маслобака. После этого сваривается камера дожига. Главное при ее изготовлении — это соблюсти указанное на чертеже взаимное расположение входного и выходного отверстий, а также перегородки — это обеспечит печи хорошую эффективность.
- Из остатка трубы изготовьте дымоход. Для печи выбранного нами типа его оптимальная длина по вертикали должна находиться в пределах четырех метров. Место, где дымоход проходит сквозь стену или крышу, качественно уплотните асбестом.
Согнув ее и сварив стык краев, полученное кольцо сплошным швом приваривается к днищу. Здесь важно обеспечить качество сварки, чтобы избежать протечек масла. К днищу приварите нарезанные из уголка или трубы ножки.
Розжиг и обслуживание
Залейте в масляный бак литр отработанного моторного масла. Установив, за какое время оно будет израсходовано, в дальнейшем Вы сможете рассчитывать заправку печи по тому, какое время планируете провести в гараже.
Далее сверху налейте некоторое количество бензина, растворителя либо другой воспламеняющейся жидкости и подожгите ее с помощью факела, который проще всего сделать, намотав на конец сварочного электрода тряпку, смоченную в том же бензине.
Пока печь будет разогреваться, оставьте дроссель полностью открытым.
Если она погаснет до того, как сможет поддерживать горение пиролизом, снова воспользуйтесь факелом.
Момент подхода печи к рабочему режиму можно понять как по усилению пламени, так и увеличению тяги через заливное отверстие.
В нем становится видно начало закипания масла. После этого несколько прикройте дроссель в зависимости от требуемой интенсивности горения.
Обслуживание пиролизной печи достаточно просто. В зависимости от качества и степени загрязненности применяемого топлива (минеральные масла обычно дают больше шлама) регулярно снимайте крышку с масляного бака и удаляйте негорючий осадок металлическим совком.
Удобнее всего это делать перед очередной растопкой печи.
Что же касается техники безопасности при использовании печи, работающей на саможоге отработанного масла, нужно соблюдать следующие правила:
- Не располагайте рядом с ней легковоспламеняющиеся предметы — во время работы она разогреется до высокой температуры.
- Отстаивайте масло, чтобы осадить возможные примеси воды: ее попадание в бак недопустимо!
- В экстренном случае тем более нельзя тушить печь водой. Обязательно держите в гараже заправленный углекислотный огнетушитель.
Читайте о том, как сделать в гараже погреб, смотровую яму, кессон и подвал.
Заключение
Как можно видеть, гаражная печь на отработке достаточно проста в изготовлении и обслуживании, но при этом — весьма эффективна в его отоплении.
Разгоревшаяся печь не требует после регулировки поступления воздуха особого внимания и позволяет сосредоточиться на работе, а низкий расход топлива делает отопление гаража достаточно выгодным. При соблюдении несложных правил эксплуатации применение такой печки в гараже будет эффективным и безопасным.
Полезное видео
Как выглядит сделанная своими руками печка для гаража на отработанном масле:
