Технические параметры и габариты печного блока

При самостоятельном сооружении печей важную роль играет качество выбранных кирпичей и соответствие их рабочих характеристик ожидаемым нагрузкам. К последним относят огнеупорность, прочность и точность размеров и форм. Для лицевых и топочных стен целесообразно купить разные типы: в первом случае кладка возводится из хорошо обожженных полнотелых изделий с термостойкостью от 700 до 1000 °C, во втором – из марок с добавками шамота, выдерживающего нагрев от 1350 °C. Использование блоков с неточными габаритами, признаками пережога, недожога или недостаточной прочностью недопустимо, игнорирование этого требования приводит к быстрому разрушению конструкций.

Описание материала, виды и характеристики

Согласно рекомендациям ГОСТ 530-2007 для наружной части дымоходов, фундаментов и промышленных и бытовых печей используется полнотелый блок прямоугольной формы, заявленный номинальный габарит которого составляет 250×120×65 мм. Стандарт не выдвигает жестких требований, но из-за удобства чередования в продольных и поперечных рядах этих значений придерживаются большинство производителей. На практике размер кирпича и другие его параметры зависят от технологии изготовления и основы. Среди используемых огнеупоров выделяют:

• Получаемые путем сплава смесей извести и магнезии, применяемые при футеровке и возведении металлургических агрегатов.
• Кварцевый тип – на основе песчаника, кварца и красных сортов глины с высокой плотностью. Выпускается исключительно в полнотелом формате и укладывается на участках печей с прямым соприкосновением огня.
• Шамотный, имеющий в составе не менее 70% особо огнеупорной глины. Эта разновидность считается универсальной и характеризуется повышенной стойкостью к агрессивным средам и высоким температурам.
• Углеродистый, получаемый путем прессования пережженного кокса и используемый при футеровке доменных печей.

Позиционируемый производителями в качестве печного полнотелый красный кирпич для топок не используется, его оптимальной сферой применения являются дымоходы, камины, лицевые стенки, фундаменты и аналогичные участки, соприкасающиеся с зонами интенсивного нагрева, но не с открытым пламенем.

В зависимости от обжига и сырья он разделяется на 3 сорта, лучшие марки подходят для чистовой кладки несущих конструкций, бракованные можно купить для возведения основания. К главным преимуществам относят способность аккумулирования тепла и стойкость к частым температурным перепадам.

Минимальная допустимая прочность составляет М175, морозостойкость – F35, но фактические показатели у них обычно превосходят рекомендуемые.

Из всех вышеперечисленных огнеупоров в частном строительстве востребован шамотный красный кирпич с размерами 230×114×65 и 250×124×65 мм. Технические условия регламентированы ГОСТ 390-96, согласно этому стандарту их форма помимо прямоугольной может быть клиновидной, трапецеидальной или плитной. Несмотря на наличие особых сортов глин итоговый цвет является желтым, розовым или бежевым, но не чистым красным. Печи из ША выдерживают постоянный нагрев до 1400 °C, ШБ – до 1350, точное значение указывается производителем.

Продукцию с правильными габаритами, прочностью и высокой огнеупорностью реализуют многие отечественные и зарубежные компании.

Наименование, тип	Производитель	Сфера применения	Марка	Размер, мм	Вес, кг	Цена за штуку, рубли
Terca Red Flame, редуцированный красный	Wieneberger Group, Эстония	Облицовки и чистая кладка печей и подкровельных бытовых дымоходов при температуре нагрева в пределах 700 °C	М300	250×120×65	4	70
Terca Red, гладкий						60
Полнотелый ординарный с трехсторонней фаской	ЗАО Боровичский комбинат строительных материалов, Россия	Фундамент и стены печей, каминов, барбекю	М200		3,7	15
Огнеупорный ШБ-5		С температурой нагрева до 1580 °C в печах бытового и производственного назначения		230×114×65	3,5	54
То же, ШБ-8				250×124×64	4,2	59
Красный кирпич	Витебский КЗ, Беларусь	Чистовая кладка	М200	250×120×65	3,5	25
Шамотный огнеупорный	ООО Огнеупор, Магнитогорск	Нагрев до 1650 °C		230×114×65	3,3	42
				250×124×64	4	47
Красный	Гжельский КЗ	Печки и камины	М300	250×120×65	4	40

Признаками качества служат высокая геометрическая точность размеров и форм печного кирпича, отсутствие трещин, сколов, вмятин и аналогичных дефектов, однородность структуры и цвета. Хорошо обожженные изделия издают звонкий и чистый звук при простукивании и заставляют инструмент вибрировать. При сильном ударе они рассыпаются на отдельные крупные части, но ни в коем случае не раскрашиваются. Приобретая товар, следует убедиться в его правильном хранении, проверить наличие полиэтиленовой упаковки и уточнить условия доставки и разгрузки.

Размеры печного кирпича в Старом Осколе: 518-товаров: бесплатная доставка, скидка-6% [перейти]

Партнерская программаПомощь

Старый Оскол

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Все категории

ВходИзбранное

Печной кирпич радиусный полнотелый Lode Brunis F15 (R60) гладкий, 250*120*65 мм Производитель:

ПОДРОБНЕЕ

Кирпич печной ЛСР (РКЗ) облицовочный полнотелый 250х120х65 мм М300/500 красный 1NF Производитель:

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Эрфурт Сиена 1нф Производитель: КС-КЕРАМИК, Назначение: печной,

ПОДРОБНЕЕ

Кирпич печной марки М-200, размер – 250x125x65 мм

ПОДРОБНЕЕ

Кирпич печной облицовочный полнотелый Lode Janka М-500 (250x120x65) Производитель: Lode,

ПОДРОБНЕЕ

Сборные модели • СВ Модель 5178 труба печная кирпичная 1:35 (пластик + МДФ) Производитель: СВ

ПОДРОБНЕЕ

errum Дымоход 1,0м 200 AISI 430 0,5 мм Тип: элемент дымохода, Элемент дымохода: коаксиальный отвод,

ПОДРОБНЕЕ

-6%

104

111

Кирпич ЛСР Кирпич печной ЛСР (РКЗ) облицовочный полнотелый 250х120х65 мм М400 коричневый 1NF

ПОДРОБНЕЕ

Кирпич облицовочный полнотелый ЛСР М400 красный R-60 250х120х65 мм 1НФ Производитель: Победа ЛСР,

ПОДРОБНЕЕ

-7%

Кирпич ЛСР Кирпич печной R-60 ЛСР (РКЗ) облицовочный полнотелый 250х120х65 мм М400 красный 1NF

ПОДРОБНЕЕ

1:72 Труба печная кирпичная. СВ-Модель

ПОДРОБНЕЕ

1:72 Труба печная кирпичная. СВ-Модель

ПОДРОБНЕЕ

1:72 Труба печная кирпичная. СВ-Модель

ПОДРОБНЕЕ

Кирпич М-200 одинарный (риф.) Структура: полнотелый

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Марксбург Кварц ручная формовка 1нф Производитель: КС-КЕРАМИК,

ПОДРОБНЕЕ

Кирпич Донские зори серия Усадьба варварино WDF, 215х102х65 Производитель: ДОНСКИЕ ЗОРИ,

ПОДРОБНЕЕ

Кирпич Донские зори серия Усадьба никулино WDF Производитель: ДОНСКИЕ ЗОРИ, Структура: полнотелый,

ПОДРОБНЕЕ

Печной кирпич полнотелый ретро Lode Skarbais Janka, 250*85*65 мм Производитель: Lode, Назначение:

ПОДРОБНЕЕ

Кирпич Донские зори серия Усадьба золино 0,5 WDF, 215х50х65 Производитель: ДОНСКИЕ ЗОРИ,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Майгейм Шварц ручная формовка 1нф Производитель: КС-КЕРАМИК,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик красный 1нф Производитель: КС-КЕРАМИК, Назначение: печной,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Персик 1нф Производитель: КС-КЕРАМИК, Назначение: печной,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Эльц 1нф Производитель: КС-КЕРАМИК, Назначение: печной,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Рочестер ручная формовка 1нф Производитель: КС-КЕРАМИК,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Аренберг ручная формовка 1нф Производитель: КС-КЕРАМИК,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик красный R60 1нф Производитель: КС-КЕРАМИК, Назначение: печной,

ПОДРОБНЕЕ

Печной кирпич полнотелый КС-Керамик Эрфурт Маренго 1нф Производитель: КС-КЕРАМИК, Назначение:

ПОДРОБНЕЕ

Печной кирпич полнотелый Lode Gemini гладкий, 250*120*65 мм Производитель: Lode, Назначение:

ПОДРОБНЕЕ

2 страница из 18

Размеры печного кирпича

Калькулятор кирпича

и порядок установки 8

9 0019





Подготовительные работы

• Общая информация (схема футеровки, метод футеровки, соотношение смешивания, упаковочный лист, рабочая инструкция . .)
• Техническое совещание с каменщиками/подрядчиками
• Осмотр корпуса печи на ремонтном участке
• Инструкции по технике безопасности

Даже после прохождения самых строгих инструкций по технике безопасности всегда держите глаза открытыми, входя в печь и работая внутри нее!

Способы футеровки

• Установка для кладки кирпича DAT
• Пого-стики
• Домкраты
• Клей
• Болты
• Скорость кладки
90 019

DAT Монтажная установка
Самый безопасный метод футеровки, адаптируемый к печам разного диаметра, без поворота печи

Футеровка с помощью установки DAT Bricking Rig

Pogo Sticks

Недорогой метод, при котором футеровку поддерживают «pogo sticks». Нет сжатого воздуха. Нет токарной обработки печи, деревянная оснастка не адаптируется к разным диаметрам печи.

Винтовые домкраты: Последовательность прокладки

Преимущества метода винтовых домкратов: Быстрая установка, недорогое оборудование с низкими затратами на техническое обслуживание. Рекомендуется для пэчворка, печей малого диаметра (Ø <4 м) и коротких секций (<4 п.м.)

Клеевой метод

Болтовой метод

Как клеевой, так и болтовой метод требуют квалифицированной рабочей силы, чтобы избежать рисков безопасности. Для склейки корпус печи должен быть чистым и сухим; низкие температуры (<5°C) замедляют затвердевание клея – следуйте инструкциям производителя!

При склеивании и креплении внутреннее пространство печи не загромождается кладочными приспособлениями, домкратами и т.п. Для комплектования колец печь необходимо поворачивать.

Скорость футеровки
Безопасность превыше всего. Потом качество. Тогда скорость

Часто упоминаемое практическое правило:

Печи диаметром 4 м >>> 5 метров в смену (10 метров в день)

Печи диаметром 5 м >>> 4 метра в смену (8 метров в день)

следует рассматривать как минимум сегодня: при детальном планировании, достаточном количестве персонала и квалифицированной рабочей силе 16-20 метров в день будет облицовано без потери качества

• Зажим или футеровка раствором
• Прикрепленные металлические листы
• Картоны

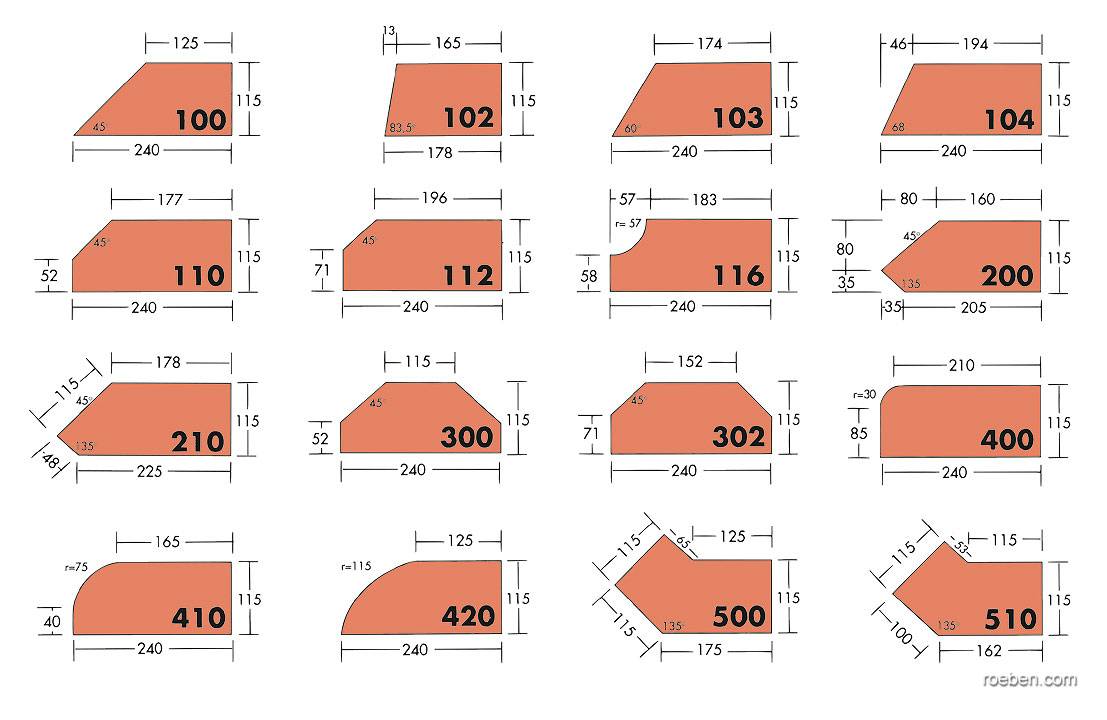

Формы кирпичей: VDZ в сравнении с ISO

диаметр печи (Ø > 5,6 м) Формы ISO рекомендуются также для основного кирпича из-за большей конусности, которая повышает устойчивость футеровки во время запуска печи.

Футеровки VDZ имеют ок. На 30% больше кирпичных швов, что обеспечивает повышенную гибкость и термостойкость колец. К базовым кирпичам прикреплен картон, чтобы компенсировать более высокое тепловое расширение. Глиноземные кирпичи обычно укладывают на раствор, чтобы отрегулировать большие допуски на размеры глиноземистого кирпича.

Картоны (базовые кирпичи)

Крепится на осевой шов (толщина 1,5 мм). Выгорание картона происходит быстрее, чем тепловое расширение кирпича, поэтому необходимо соблюдать большую осторожность при повороте печи во время нагрева.

Металлические листы (кирпичи магнезиально-хромитовые)

Крепятся на радиальном стыке каждого кирпича (толщина 0,7 мм). Начинает размягчаться прибл. 600°C и окисляться при >1000°C, образуя керамическую связку между кирпичами. Не следует путать с прокладками шпонки, которые вбиваются для затягивания колец.

Раствор для облицовки

Раствор на радиальных швах помогает выровнять неровности поверхности кирпича и равномерно распределить нагрузку по всей площади. Поэтому рекомендуется для секций печи с повышенной механической нестабильностью или овальностью (например, шины, привод печи, выпускное отверстие). Толщина растворного шва не должна превышать 1 мм.

Футеровка заклепками
Для простоты и скорости укладки большинство основных кирпичей имеют футеровку заклепками, т.е. без раствора или металлических листов.

Процедура укладки кирпичей

• Маркировка осевых и радиальных линий (например, с помощью Radialign)
• Ступенчатые и прямые кольца
• Закрытие кольца (ключевые кирпичи, положение ключевых кирпичей, давление домкрата…)
• Ключевые прокладки (положение, толщина , процедура забивки…)
• Подходит к старой кирпичной кладке (L-образные формы, положение разреза/кирпича стандартного размера…)
• Повторная регулировка старой кирпичной кладки
• Открытые осевые швы в старой кирпичной кладке – что допустимо?
• Подготовка к прогреву

Разметка осевых и радиальных линий
Фиксация осевых и радиальных линий (а) уровнем и отвесом или (б) лазерным угломером

Кирпичная кладка

90 008

Старт кольца в соответствии с указанным соотношением смешивания

Ударьте кирпичи по месту резиновым молотком

Часто проверяйте, чтобы кольца были параллельны радиальным линиям

Всегда проверяйте, чтобы холодная поверхность кирпича полностью соприкасалась с кожухом печи

Рекомендовано: Ступенчатая футеровка

Допустимо: Прямая футеровка



Двухконусная система

90 003

Сравните теоретическое и фактическое соотношение смешивания в каждом кольце, задокументируйте отклонения!

Проверка соотношения смешивания

Закрытие кольца: Будьте очень внимательны, правильно закройте каждое кольцо!

(1) Затяните кирпичи с помощью гидравлического домкрата. Максимальное давление домкрата не должно превышать 35-40 Н/мм2 (~1/2 кирпича прочности на холодное сдавливание). При поддомкрачивании кирпичи подбивают резиновым молотком 9.0003

(2) Соедините стандартные формы и кирпичи-ключи, чтобы получился прямой шов толщиной 4-6 мм. Никогда не режьте стандартные или ключевые формы параллельно радиальному стыку, чтобы соответствовать зазору!

Избегайте V-образных или Λ-образных швов: Кирпичная кладка всегда будет расшатанной, даже после расшивки

(3) Установка последнего кирпича: Если комбинация кирпичей идеальна без открытого шва, никогда не стучите по кирпичу молотком !

(4) Смещенное расположение ключевых кирпичей и ключевых прокладок. Не используйте более 2-3 прокладок на кольцо. Рекомендуемая толщина 2 мм. Используйте пневматический привод для регулировочных прокладок, если он доступен. Без привода регулировочных шайб допустимы регулировочные шайбы толщиной 3 мм. Ступенчатые (скошенные) прокладки значительно облегчают забивку. Забивайте не более одной прокладки на соединение.

Что не так?

(5) После высвобождения кирпичной установки (или винтовых домкратов) кольца должны оставаться в контакте с корпусом печи должны быть закреплены уголками, приваренными к корпусу печи. Удалите наросты на осевом стыке старой футеровки (стрелка) шлифовальным инструментом, а не молотком

По возможности первое кольцо не прорезайте, между цельными кольцами кладите колотые кирпичи.

Используйте длинные кирпичи (Г-образной формы) для заполнения зазора 200-300 мм. При использовании кирпичей стандартной формы никогда не используйте кирпичи <100 мм. Составная подкладка повышает устойчивость. Задокументируйте положение разрезанных колец.

Магнезиальные кирпичи нельзя резать водой! Влажные магнезиальные кирпичи, вероятно, будут гидратироваться во время нагрева в печи.

Заново проложите открытые радиальные швы в старой кирпичной кладке, чтобы избежать риска скольжения кирпича во время нагрева.

Открытые осевые швы в старой кирпичной кладке: зазоры шириной до 60 мм заполнить керамической плиткой. Если зазор > 60 мм, удалите соседнее кольцо и заполните вырезанные длинные профили.

Подготовка печи к разогреву

После закрытия последнего кольца и удаления обмуровки, винтовых домкратов и т.п., повернуть печь на минимальной скорости на 180° и проверить футеровку на предмет открытых стыков, провисания колец. При необходимости подтянуть кольца дополнительными шпоночными шайбами.

Сравните теоретическое и фактическое количество/формы установленных кирпичей. Документируйте отклонения от теоретического числа.

В случае отливок носового кольца следуйте инструкциям поставщика по сушке.



Особые ситуации с футеровкой

• Деформированный корпус печи
• Корректирующие кольца в радиальном направлении
• Частичный ремонт (латание)
• Стопорные кольца
• Система стопорных колец Veitsch-Magotteaux (VMRRS)
• Носовое кольцо
• Конические секции

Деформированный корпус печи

Всегда сложная задача для каменщиков. Выровняйте деформированную оболочку строительным раствором или бетоном. При необходимости обрежьте кирпичи так, чтобы они лучше подходили к корпусу печи.

Не рекомендуется: Для заполнения V-образных швов раствором или заливкой. Прочность на раздавливание тонких слоев раствора и бетонных смесей значительно ниже прочности кирпича

Кирпич по сварным швам
Никогда не подготавливайте кирпичи откалыванием молотком – при необходимости используйте пилу по кирпичу

Корректирующие кольца в радиальном направлении

Применение раствор или керамическая бумага макс. толщина 2 мм. Стальные прокладки НЕ рекомендуются.

Снимать расширительный щит НЕ рекомендуется.

НЕ рекомендуется: Для удаления картона

Стопорные кольца
Для простоты рекомендуется использовать два стопорных кольца (50 x 50 мм)

Использовать стандартные формы если возможно, избегайте резки. Шаг 50 мм на выпускном участке обычно не препятствует потоку клинкера

Принято: Резка кирпича на выходной стороне. Всегда режьте основные кирпичи насухо!

Принято: Во избежание разрезания кирпича и в случае, если существующее стопорное кольцо не удалено, его можно покрыть заливкой. Вставьте пластик между кирпичом и бетоном! 9№ 0003

Комбинация стопорного кольца и литья (с металлическими анкерами) обеспечивает очень высокую стабильность. Закручивание спирали перед стопорным кольцом усложняется составной футеровкой из стандартных кирпичей и кирпичей длиной 300 мм

Для сильного распора футеровки компания RHI разработала специальную удерживающую систему: систему Veitsch Magotteaux. Он состоит из сотовых чугунных сегментов, поставляемых Magotteaux, Бельгия, и кирпичей специальной формы ANKRAL R2.

Коническая секция

Рекомендуется: специальные формы для максимально плотного прилегания к корпусу печи. Используйте как можно меньше раствора в радиальном шве – кирпичная кладка в конусной части не должна быть сжата

Не рекомендуется: стандартные формы плюс раствор и колотые кирпичи в нижнем и верхнем конце конуса

См. чертеж для определения положения осевых температурных швов

Запуск печи

• Кривая прогрева
• Выгорание картона
• Повторная прокладка в случае перерывов в прогреве
• Процедура отключения

Кривая прогрева

Выгорание картона при температуре 200-800°C происходит быстрее, чем тепловое расширение магнезиальных кирпичей, поэтому включите печь на самой низкой скорости. Контролируйте разницу температур между шиной и кожухом печи (<160°C) и миграцию шины.

В случае, если необходимо прервать нагрев и охладить печь, проверьте устойчивость футеровки перед повторным розжигом печи. При необходимости повторно зашпаклюйте незакрепленные участки подкладки.

Это может произойти при неправильной установке ….

Кривая отключения должна следовать кривой нагрева в обратном направлении. Вход в печь раньше чем через 24 часа после отключения будет затруднен из-за раскаленного покрытия, прочно прикрепленного к футеровке.

Категорически НЕ рекомендуется разбивать и опорожнять покрытие во время охлаждения путем вращения печи на максимальной скорости. Он может перекрутить футеровку, раздавить кирпичи у стопорных колец и деформировать выпускные сегменты.

Хранение

• Общие указания по хранению
• Срок годности (основной кирпич, глиноземистый кирпич, раствор)
• Гидратация магнезиального кирпича
• Мокрый кирпич, участки мокрой футеровки

Проверить материалы по прибытии на предмет транспортных повреждений.

Хранить огнеупорные материалы под крышей в вентилируемых, сухих помещениях, защищенных от дождя, брызг воды, снега и т.п. со всех сторон.

В тропических условиях откройте пластиковую термоусадочную пленку, чтобы избежать конденсации воды внутри поддона.

Максимальная высота полки

Максимальный срок хранения

Шамотный и глиноземистый кирпич не подвержен гидратации и может храниться неограниченное время.

Раствор не должен храниться на складе заказчика более 12 месяцев.

Магнезиальные кирпичи восприимчивы к гидратации, особенно в тропических условиях и когда они изготовлены из синтетической магнезии высокой чистоты.

Гидратация магнезиальных кирпичей
Радиальные трещины (стрелки) являются однозначным признаком гидратации; гидратированные кирпичи больше нельзя использовать.

Гидратация магнезиальных кирпичей

Влажные кирпичи и мокрые футеровочные секции

Намокшие магнезиальные кирпичи должны укладываться открыто и проветриваться при температуре окружающего воздуха до полного высыхания. Не используйте горячий воздух, не подвергайте мокрый кирпич воздействию тепла, излучаемого кожухом печи. После высыхания тщательно проверьте кирпичи на наличие радиальных трещин. Намокшие участки новой футеровки необходимо удалить и заменить сухими кирпичами.

Мокрые кирпичи необходимо удалить!

Отчет об установке – настоятельно рекомендуется!

• Основные данные (начало и окончание работ, установленные кольца и марки кирпича, расположение марок кирпича, метод футеровки и т.
