Помпейская печь из бетона своими руками
Оглавление
- Конструирование формы под купол
- Конструкция печи
- О бетонах для печи
Делимся опытом по изготовлению помпейской печи из огнеупорного бетона.
Все началось с покупки земельного участка под строительство дачного дома. Сразу было решено, что сердцем участка будет беседка с хорошим и красивым агрегатом для приготовления шашлыков и других «летних» блюд. Сначала хотелось делать кирпичный, затем – тандыр, после чего решено было сооружать помпейскую печку.
Профессионально автор занимается огнеупорными бетонами, поэтому и изготовление показалось простым именно из этого материала.
Конструирование формы под купол
Проект печи будет изготавливаться с внутренним диаметром 90 см и толщиной стенки 10-11 см. Форму было решено делать стеклопластиковую. На тот момент ничего не было придумано лучше, чем провести изготовление сегмента печи на 1/3 диаметра.
Потом форма была разобрана и начались работы по ее доделке: подмазка раковин, шлифовка болгаркой, снова подмазка, и другие моменты, чтобы довести деталь до идеального состояния. На фотографии виден получившийся вариант, когда собранная форма готова к заливке. Для оформления входа в печь была отрезана от болванки часть сферы. Пришлось сформировать вкладыши из стеклопластика, придумать их надежную фиксацию в форме.
После всех мучений, в суммарном счете они длились 3 недели, сама печь была залита.
Конструкция печи
В центре было оставлено отверстие, которое заливается бетоном на месте установки. Бетон был замешен на шамоте и высокоглиноземистом цементе. Данная печь уже работает. Но у конструкции, которая видна на фото сразу после готовой формы, есть свои отрицательные стороны.
1. Заливка части окружности привела к тому, что из-за неточности изготовления между элементами остались щели в размере 1,5 см. Но потом формы были подправлены, зазоры должны были уменьшиться.
2. Заливка конструкции производится вверх ногами и внутренняя часть печки получается с воздушными пузырьками, приходится их замазывать.
3. Большая толщина печи приводит к ее большому суммарному весу – около 55 кг, что неудобно при монтаже.
После оценки минусов в печи продумывались меры по ее улучшению:
1. Надо уменьшить внутренний диаметр до 80 см;
2. уменьшить толщину стенки до 6 см;
3. сделать входной портал наподобие арки со встроенным стандартным дымоходом. D=115мм.
Есть и второй вариант. Идею изготовления нашел автор на форуме: из формовочного влажного песка с помощью кружала сделать почти идеальную полусферу, обсыпать ее гипсом и затем смолой покрыть. При такой работе и данном делении на четыре элемента вес одного не превысит 35 кг, что уже вполне подходит.
На данный момент форма в таком состоянии.
Вибрация при работах не использовалась, так как очень тяжелая и громоздкая форма. Бетон был с использованием гиперпластификатора, поэтому он сам отлично заполнял форму, достаточно было хорошо штыковать и легко постукивать по стенкам.
Воздушные пузырьки появляются всегда на гидрофобной поверхности (она не смачивается) и в размере составляют 2- 10 мм в диаметре и несколько миллиметров в глубине. Особого вреда от них нет, возможно, будет периодически забиваться сажей. В новой печке заливка будет правильная, то есть низ формы является внутренней поверхностью печи, поэтому все пузырьки образуются на внешней поверхности.
Бетон состоит из 70% шамота 50 мм 15% ВГЦ и 15% тонкомолотой добавки (в моем случае был белый корунд).
Использовалась импортная добавка для бетона стоимостью около 8 евро/кг. Форма смазывалась солидолом с графитом.
Если же хочется жало перфоратора помещать в бетонную смесь, то надо делать это аккуратнее, чтобы не повредить форму.

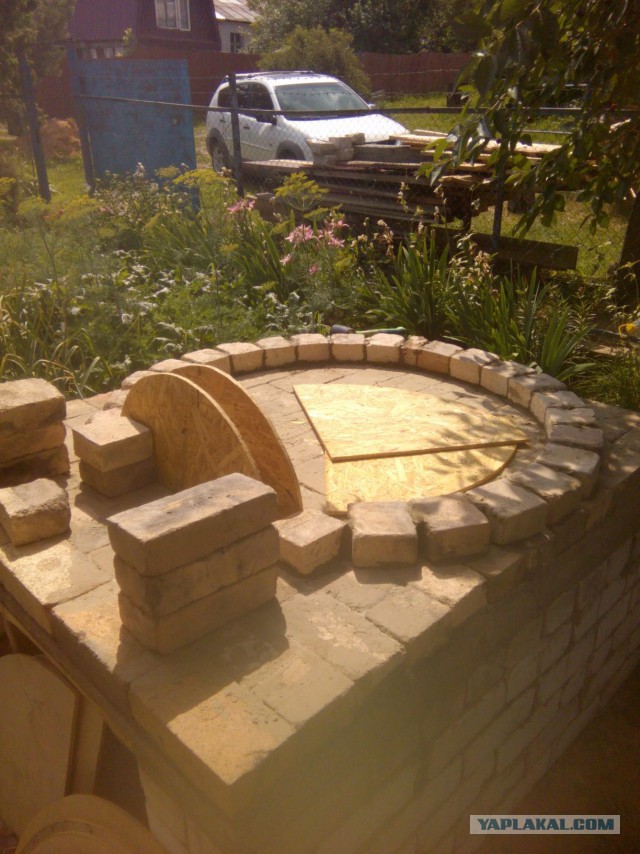

Автор тут не торопится, поэтому делает все в правильной последовательности, сначала беседка – потом печь. Сейчас возводится кирпичная тумба – основание под печь.
О бетонах для печи
Бетон обязательно должен твердеть во влажных условиях (например, в форме и прикрытый полиэтиленом). При температуре 20 градусов достаточно 3-7 суток. Тут все зависит от того, сколько воды зальется при замесе. Первый нагрев нужно постараться сделать как можно более плавным до температур 250С. Толстостенная печь прокаливалась в электрической сушилке, эта печь далее будет сушиться на месте установки дровами.
Жаростойкие бетоны на допускаются до температур 1000 градусов Цельсия. В данной печи, по заверению автора, температур свыше 800С не будет.
Автор посоветовал бы тело печи изготовить из сегментов размером не более 1 метра (чтобы не возникало термических трещин), а дымосборник лучше сформировать из металла (оцинковка, нержавейка или черный металл толщиной 2мм).
Для простоты понимания: насыпной вес цемента и шамотной добавки берем в равной степени 1 кг/л, насыпной вес шамота – 1,6 кг/л. Берем количество килограммо, указанные в таблице, и делим на насыпной вес – получаем литры в итоге.
В качестве заполнителя самый простой вариант это шамот фракции 5-0мм (4 класс по крупности).
По вибрации, все зависит от приготовленного бетона. Расслоение или непроформовка могут быть даже на тротуарной плитке. В данном случае форма не под вибрацию имеется, есть опасения, что она развалится. Здесь же смесь за счет гиперпластификатора очень хорошо укладывается и без нее.
Что касается трубы дымохода, у многих дымовые трубы сделаны из металла и они хороши в эксплуатации, главное соблюдать противопожарные расстояния до самих конструкций.
Продолжение по форме: был снят внутренний шаблон с песчаной болванки, приклеены перегородки. Завтра надо попробовать растворить гипсовую заливку с помощью соляной кислоты.
Помпейская печь своими руками (+ фото строительства) | Своими руками
Мангал, барбекю или казан для плова позволяет приготовить невеликий ассортимент блюд. Моей мечтой была русская лечь. Однажды в Греции я увидел небольшие круглые печи разных форм и размеров – и родилась идея построить у себя во дворе полноценную купольную печь.
Помпейская печь, обладая компактными размерами, имеет все преимущества русской печи в части приготовления блюд. В ней можно печь, жарить, варить, тушить, томить, коптить… список почти бесконечен. Изучив вопрос, я определился с размером и примерно прорисовал конструкцию.
Внутренний диаметр печи – 800 мм. наружный теплоизолирующий слой – минимум 100 мм.
Термоизоляция пода – вермикулитовая плита 30 мм, бетонная плита-основание 1550х 13ООх 120 мм. Размер рабочей поверхности перед порталом 1300×35 мм, а высота рабочей поверхности – 1100 мм.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Читайте также: Отопительная двухколпаковая печь с изразцами своими руками
От постройки купола из шамотного кирпича пришлось отказаться, так как процесс весьма трудоемкий (надо пилить и подгонять каждый кирпич) и требует некоторой сноровки.
Под заливку бетонной плиты была сделана опалубка. Так как задняя часть не несет функциональной нагрузки, я сделал ее полукругом. Чтобы связать плиту и основание, нижнюю часть опалубки сделал из двух частей: внутренняя круглая, внешняя по форме плиты. Получилось, что кольцо на 3 см заглублено в плиту, конструкция связана. Плиту армировал сварной сеткой 50 мм в два слоя, после заливки дал бетону неделю окрепнуть.
Основная задача хорошей печи – долго держать тепло, поэтому к термоизоляции я подошел с особой тщательностью.
Первой задачей было изолировать под печи (он же пол в печи) от бетонной плиты. Иначе четверть кубометра бетона плиты быстро вытянет из печи тепло, особенно зимой.
В сумме под и купол весят больше полутонны, температура может достигать 600°, а значит, «утеплитель- снизу должен быть плотный и термостойкий.
Использовал вермикулитовую плиту толщиной 30 мм, уложив ее между бетонной плитой и подом. Еще один важный показатель – теплоемкость.
Печь, как аккумулятор, должна накопить как можно больше тепла. Чтобы увеличить теплоемкость, я использовал массивные шамотные плиты ША-96 толщиной 90 мм и весом 25 кг. Так как плита получилась относительно ровная, плиты для пода собирал насухую, без мертеля, выступающие края шамотных плит срезал болгаркой.
Дальше собрал купол – он состоит из четырех частей, подровнял и поочередно посадил на мертель. Промазал щели, залил термобетоном отверстие сверху, приладил портал и оставил на 5 дней сохнуть. На субботу была назначена важная процедура – прокалить бетон.
Задача термобетона, судя по названию, – переносить высокие температуры без вреда для конструкции. Однако ввод в эксплуатацию требует определенной осторожности.
Сначала газетами, щепками довел температуру до 200° и подержал 2 ч, на 2 ч оставил остывать. Так повторил еще дважды, каждый раз увеличивая температуру на 100°. На следующий день решил не стесняться -разогрел до 500°, но сразу понял, что поторопился, – по куполу в двух местах поползли трещины и выступила влага, в толще бетона все еще была вода.
Пришлось снизить температуру и сушить еще полдня. В этот день к вечеру довел температуру внутри топки до 650°, бетон вел себя достойно. Попутно выяснилось, что топить «голый- купол требуется постоянно – бетон активно рассеивает тепло и очень быстро теряет температуру. Без термоизоляции не обойтись.
Следующий этап – утепление.
Я обернул купол толстой фольгой: она играет роль рефлектора, возвращай часть теплового излучения обратно. Сам купол был утеплен огнеупорной каменной ватой в 3 слоя: два по 30 мм и последний 50 мм, в общей сложности получилось 110 мм. Такой подход полностью себя оправдал, печь прекрасно держит тепло, а это особенно важно при длительном томлении на низких температурах.
Например, к вечеру, после дневного использования, температура в печи около 200°, значит, утром она будет в районе 100°. При такой температуре я ставлю кастрюлю с мясом, и вечером, когда его достаю, температура на уровне 80°. Мясо за 7-9 ч томления получается мягкое, нежное, ароматное, в прозрачном бульоне. Так как оно не кипит, сохраняет гораздо больше полезного, чем при интенсивной варке на высоких температурах. Так же можно готовить и первые блюда. После мяса на ночь в печь можно поставить горшочек с гречкой и утром позавтракать рассыпчатой кашей. А можно еще заправить ее грибами, обжаренными с луком. И все это на одной растопке! Не экономя на термоизоляции, можно многократно повысить возможности печи.
Поверх каменной ваты печь обтянул тонкой и гибкой металлической сеткой. Печь стоит на улице, крыша не предусмотрена, поэтому для создания верхнего прочного купола был использован влагостойкий плиточный клей для уличных работ. Шпаклевал в четыре слоя, каждый слой армировал стекловолокон-ной сеткой и сушил не меньше суток.
Получился жесткий прочный -кокон», который выровнял неровности и провалы, образовавшиеся при утеплении.
Перед финишной отделкой печь недели две активно поработала – каждый день ее топили, в ней пекли, жарили, тушили, варили, томили и пр., попутно выявляя огрехи: помимо небольших трещин, образовавшихся при сушке, проявила себя более серьезная проблема – портал у меня гладкий, шириной 250 мм, а дымоход всего 150 мм, при растопке дым не успевает уйти в трубу и пе-
рехлестывает через портал наружу. На улице проблема небольшая, но печь сильно коптится и дым лезет в глаза. Пришлось сделать специальную задвижку для растопки с нижней щелью для подачи воздуха (она ограничивает количество подаваемого воздуха, придушив тягу, и не дает дыму вырываться наружу через портал) и удлинить трубу. В классической русской печи дымоуловитель сделан в виде пирамиды или широкой щели, которая, сужаясь, переходит в дымоход.
Ну а дальше шлифовка, финишная шпаклевка, опять шлифовка, грунтовка и покраска.
Основание было обложено искусственным камнем в общем стиле двора.
В заключение могу сказать, что печь стала всеобщей семейной любимицей и центром притяжения. В ней печем хлеб, пиццу, фокаччу, лепешки, блины и хачапури, запекаем, варим и томим мясо, рыбу и овощи, варим каши, жарим шашлыки и прочая, прочая. Трудно найти способ приготовления еды, с которым бы не справилась наша печь.
Читайте также: Русская печь с лежанкой своими руками (кладка и порядовки )
1.2.Бетонное кольцо связано с плитой
3.Теплоизоляция пода
4.Купол установлен, скреплен мертелем
5.После шпаклевки печь приобрела такой облик
© Автор: В. СТАХОВ Московская обл.
