Печь голландка своими руками – порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

   Дверцы печные

7. Решетка колосника.

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Цены на огнеупорный кирпич

Огнеупорный кирпич

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи.

Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

Печь голландка с варочной плитой и без нее, порядовки и фото

Голландская печь (голландка) – это энергоэффективная отопительная печь. Перед конструкторами стояла задача извлечь из топлива максимум тепла и передать его помещению. В современности голландками стали называть самые разные конструкции отопительных печей и даже включать варочные панели и духовки. В этой статье мы рассмотрим классику голландок и углубимся в отопительно-варочные варианты.

Содержание

• История
• Общая информация
• Малая голландка с варочной плитой
  • Принцип работы
  • Правила возведения
  • Материалы и инструмент
  • Последовательность возведения
• 9 проектов-порядовок для скачивания
• Список литературы
• Заключение

История

С незапамятных времен на Руси традиционно использовали русскую печь без трубы. Во времена Петра I (который много путешествовал по Европе) печь подверглись модернизации и располагать уже так, что сама печь находилась в отапливаемом помещении, а труба и топка – в сенях. Дым таким образом не распространялся по основной жилой части дома.

Внешние стены печей для украшения стали обкладывать голландскими изразцами, покрытыми глазурью. Блестящими и художественно оформленными. С тех пор в обиход стала входить фраза “голландская печь”. То есть связи исполнения печи с голландскими печными мастерами нет. Конструкция печи наша русская.

Голландки в классическом исполнении появились в России в начале XVIII века и отличались от русских печей наличием сквозной тяги и появлением первых дымовых каналов с оборотами. Ниже вы можете видеть конфигурации печей тогдашнего времени с подробным описанием:

Печи в первой половине XVIII века: Fig.1 – Печь с коменом. Fig.2 – Первая печь с дымовыми каналами, появившаяся в России в 1736 г. Fig.3 – Усовершенствованная печь с горизонтальными каналами. Fig.4 – Усовершенствованная печь с вертикальными каналами. Fig 5 и 6 – Печи с конвекционными каналами с подачей воздуха с улицы.

Дровосберегающая голландка. Из топки в очаговой части (А) дым сначала проходит по ходам от 1 к 6, затем попадает в напечье (В) с каналами и там последовательно идет от 1 к 7, откуда уже удаляется в дымоход. Общая длина каналов составляет 56 футов.

6-ходовая голландка XIX века: a – шанцы, b – шуровочное отверстие, c – ходы, d – перевалы между ходами, f – внешние стенки, g – топка, h – жаровой душник, i – вьюшка

Благодаря относительной простоте кладки (кроме круглых) и малому занимаемому месту голландки широко распространились в северных и центральных районах страны, в Сибири.

Общая информация

Отличительными особенностями конструкции голландки являются геометрические размеры. При минимальной площади основания, которая может составлять всего 500х500 мм, печи имеют значительную высоту. При этом отопительные мощности часто позволяет одновременно отапливать здание в 2-3 этажа.

В первоначальном исполнении голландки не имели поддувала, колосников, варочных поверхностей. Однако, в процессе двухвековой эксплуатации, печи обзавелись этими необходимыми элементами. Что позволило существенно повысить КПД.

Схема движения газов в классической голландке

Для перемещения горячих газов в печах данного типа могут выкладываться шесть дымовых каналов:

• 3 – для восходящего горячего воздуха (именуются подъёмными),
• 3 – для нисходящего (опускные).

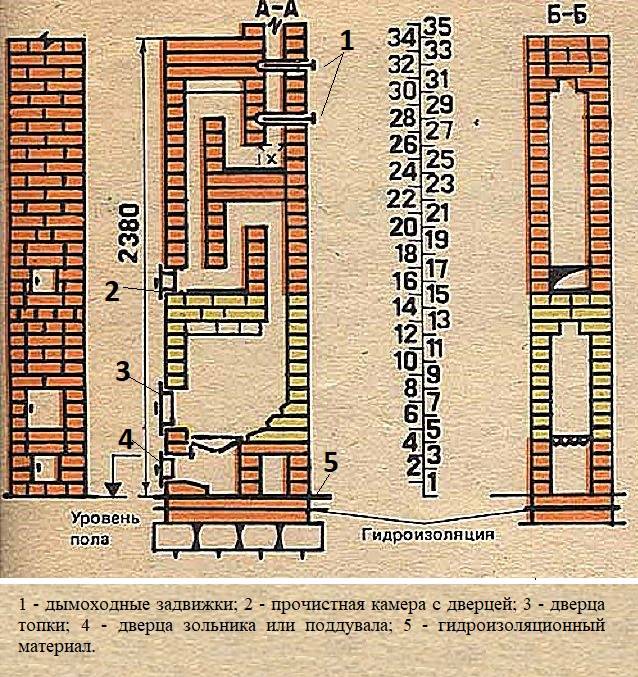

6-канальная голландка: разрез и схема дымооборотов, 1,3,5 – подъемные каналы, 2, 4, 6 – опускные каналы.

В конструкциях данных отопительных приборов часто реализована колпаковая система, что обеспечивает дополнительное аккумулирование горячих газов с повторным отбором тепла. Это положительно влияет на увеличение теплоотдачи.

Голландка с колпаком

Ещё одной конструктивной особенностью голландок является обязательное наличие свода, выполненного в виде арки. В современных решениях, исходя их технологических требований, форма топливника поменялась на прямоугольную.

Различают несколько разновидностей подобных печей:

Малая голландка для дачи

Малая голландка (часто именуется малой дачной печью) – рассчитана на обогрев помещения площадью до 20 м².

В качестве топлива допускает использование не только дров, но и угля.

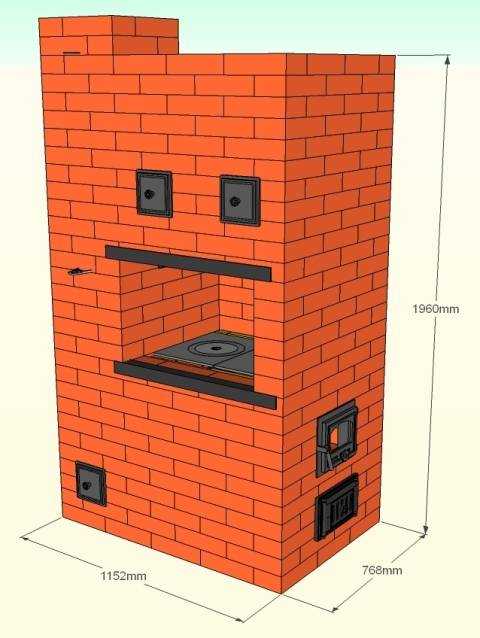

Голландка с плитой

Голландка, имеющая варочную поверхность (с плитой) – более сложная и редкая конструкция, потому что голландка в классическом понимании печь исключительно отопительная.

Позволяет разогреть пищу, выполнить стерилизацию и консервирование (работает, используя тление топлива)

Большая пятистенная голландка

Большая голландка – рассчитана на отопление помещений до 50 м². Визуально похожа на шкаф.

Имеет фронтальную или боковую топку, а также варочную поверхность.

Печь Грум-Гржимайло

К этой же группе относятся печи конструкцию Грум-Гржимайло – печь возводится в кожухе из металла в несколько этапов.

После завершения кладки конструкция обкладывается кирпичом снаружи.

Недостаток конструкции, наличие дымового канала подковообразного типа, который требуется часто чистить.

Голландка круглая

Голландки круглого сечения – кирпичная печь с футляром из облицовочного кирпича.

Печи-голландки весьма популярны в России до настоящего времени. Особенно модели модернизированные, оборудованные одним или несколькими дополнительными устройствами (водогрейный бак, лежанка, блок для выпекания хлеба, иных опций). Наиболее востребованными версиями являются порядовки «Голландки» с варочной плитой. Поэтому настоящая статья посвящена именно им.

Малая голландка с варочной плитой

Рассмотрим данный вопрос с нескольких сторон.

Принцип работы

Выше уже упоминалось шестиканальное решение для обустройства дымоходов, по которым циркулирует горячий газ.

Движение газов по шестиканальному дымоходу

Восходящие потоки из топки понимаются вверх по первому, нагревая боковые стенки печи. Остыв за это время, газ вновь опускается к топке. Затем цикл повторяется по второй паре каналов, третьей. Из шестого канала газ отправляется через дымоход за пределы здания.

Подобное техническое решение обеспечивает долговременный равномерный прогрев, не допуская резких перепадов температур.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана “Grill House”, гриллер

Независимо от общего размера голландки, она имеет значительные топливники, которым придана прямоугольная форма. При этом в сечении печь может быть любой (треугольник, круг, полукруглая, прямоугольная).

Наличие габаритной топки делает работу печи более эффективной, допускает встраивание системы водяного отопления.

Труба дымовая крепится к дымоходу сбоку через металлическую трубу. Чтобы быстро остудить печь достаточно просто открыть нужную заслонку.

Преимущества:

• Нет колосников.
• Не предусмотрено поддувало. Благодаря этому, интенсивного горения топлива не происходит. Дрова прогорают медленно, постепенно отдавая тепло помещению.
• Печь относится к устройствам длительного горения. Однако открытая вьюшка приводит к быстрому её остыванию. Кислород к месту горения поступает сквозь неплотно прикрытую дверцу топки.
• В классическом исполнении печь выполняет только одну функцию – отопительную. Современные конструкции более функциональны.
• Печь имеет тонкие стенки, выложенные в ½ кирпича, что минимизирует время нагрева.

Если выполнять сравнение традиционной русской печи с голландкой, то последняя выиграет. Она быстрее прогревается, отлично вписывается даже в помещения малой площади.

На её возведение потребуется почти вдвое меньше кирпича, чем на русскую печь аналогичной площади. Это одна из причин, которые обуславливают повышенный спрос на подобные печи.

К числу бесспорных плюсов относятся малый срок прогрева голландки, выложенной на даче и применяемой периодически (до получаса в зимний период). Допускает единовременную плотную загрузку (дрова горят с максимальным жаром).

Ещё одним достоинством является стабильный КПД по всей высоте печи.

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

Кладка практически не требует приобретения дорогостоящих материалов (за исключением шамота для топки). Конструкцию можно класть даже из б/у кирпича. Но главное преимущество – их компактность. В больших помещениях с окнами лучше ставить печи иных конструкций.

Недостатки:

• Небольшой, если сравнивать с русской печью, КПД (до 55%).
• Печь необходимо топить минимум дважды в день.
• Конструкция каналов допускает частичный подсос наружного холодного воздуха.
• Значительный расход топлива.
• Потребность в постоянном контроле положения вьюшки (при открытой печь очень быстро выстывает).
• Если подобную печь «перетопить», начинается выделение угарных газов, попадающих в помещение.

В открытых источниках можно найти порядовки голландки, дополнительно имеющей встроенный камин, лежак, бак для нагрева воды, духовку, поверхность для приготовления пищи.

Правила возведения

Независимо от выбранного типа печи и её модели существует ряд правил общего характера, соблюдать которые требуется при возведении любой конструкции.

Класть печь требуется на отдельно стоящем фундаменте (поэтому лучшее решение, запланировать возведение печи уже на этапе проектирования дома). Это существенно упрощает выбор места под будущий дымоход (исключает попадание на опорные конструкции потолка и крыши).

В готовом здании потребуется выполнить ряд дополнительных работ: частично демонтировать полы и ставить фундамент, без его перевязки с основным. Правило распространяется на печи любых размеров, включая голландку.

Если положить печь без собственного фундамента, высока вероятность того, что в процессе усадки здания сместится дымоход, либо деформируется конструкция самой печи. А это влечёт разгерметизацию кладочных швов и поступление в помещение угарных газов.

Читайте также: Как сделать фундамент для печи на грунтах различной надежности

Правила кладки:

• Верхняя поверхность фундамента обязательно гидроизолируется.
• Внутренняя поверхность топки выкладывается из шамотного кирпича. Запрещено перевязывать его с обычным (разный коэффициент расширения).
• Ставить печь лучше всего на жаропрочном растворе из специальной глины (купить готовый, сделать самостоятельно).

• Кладочные швы в топке требуется делать минимальными (до 5 мм).
• Остальные части печи кладутся с толщиной швов до 8 мм. Единую толщину легче получить, пользуясь деревянной рейкой.

В обязательном порядке требуется выполнение всего комплекса противопожарных мероприятий:

• Перед печкой на пол настилается асбестовый (стальной) лист, исключающий вероятность возгорания от выпавших углей, искр.
• Дымоходы регулярно необходимо чистить от накопившейся сажи.
• Между горючими стенами (дерево) и печью требуется проложить огнеупорный листовой материал.
• Пространство вокруг печи на 550 мм минимум должно быть полностью пустым.

• Рекомендуется свести до минимума использование металлических элементов в процессе кладки. Требование не распространяется на висячую кладку поверх проёма, выполненного под варочную зону. Здесь применение металлических уголков обязательно. Металл запрещено опирать на кирпич без прокладки асбестового шнура, утопленного в слой кладочного раствора.
• При укладке металлического листа варочной поверхности на кирпич, выступающий в качестве основы, требуется нанести минимум 5 мм слой глиняного раствора, снижающий его нагревание.

Читайте также: Противопожарные правила безопасности печей

Материалы и инструмент

В первую очередь, следует решить вопрос с качественным кладочным раствором. Для голландки его основными элементами являются:

Специальная глина

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана “Grill House”, гриллер

В зависимости от марки используемой глины пропорции меняются (чем меньше песка входит в состав глины, тем меньше материала потребуется для изготовления кладочного раствора).

Глины подразделяются на:

• жирные – глина/песок = 1:2.5;
• средней жирности – 1:1.5;
• тощие – 1:1

Для того, чтобы выложить голландку с варочной поверхностью (с плитой), вам потребуется приобрести:

Огнеупорный кирпич (шамотный) для футеровки топки (выкладывается изнутри)

Керамический рядовой красный кирпич (для кладки применяется раствор на основании ЦПС)

Гидроизоляционные материалы (рубероид)

Доски для обустройства опалубки

Поддувальная дверка

Решётка колосниковая

Дверка топки

Заслонка

Проволока и металлический пруток для армирования

Мягкая проволока d=0,8 мм для перевязки

Шнур асбестовый

Поверхность металлическая варочная

Всю металлическую фурнитуру лучше приобретать в готовом виде, с предпочтением изделий из чугуна.

Из инструментов вам потребуется стандартный набор печника, который был детально рассмотрен в других статьях на этом сайте. Например, здесь

Последовательность возведения

Работы выполняются в несколько этапов.

Подготовительный

Размечается и обустраивается фундамент, выполняется теплоизоляция стен помещения.

Армированный фундамент для печи

В связи со значительным весом кирпичной печи рекомендуется возводить классический плитный армированный фундамент.

Работы предусматривают:

1. Выполнение разметки. По грунту или по полу, если печь ставится в готовом строении. В последнем случае, обратите внимание на то, чтобы окно и дверь выбранного помещения не располагались на одной линии. Определитесь с вариантом изготовления дымохода (вывод через крышу, либо сквозь стену). При разметке не забываем, что внешние границы фундамента должны превышать проекцию печи на 150-200 мм в каждую сторону.
2. Удаление участка пола с использованием болгарки. При необходимости, рытьё котлована, установка опалубки. Верхняя плоскость залитого фундамента не должна доходить до поверхности чистового напольного покрытия на два ряда кирпичной кладки.
3. Установку арматуры, заливку раствора. После этого приостанавливаем работы до полного химического затвердения бетона (примерно 25 суток).
4. Укрытие поверхности фундамента рубероидом (в два-три слоя, скрепленных строительным степлером).
5. Выполнение кладки двух сплошных рядов из кирпича по всей площади основания будущей печи (с перевязкой). Этот этап достаточно важен именно для голландки. Так как значительную часть тепла печь отдаёт в сторону пола. Качественная гидроизоляция снижает теплопотери.


В тех случаях, когда строение находится на высоких широтах (северные районы), а грунт зимой промерзает до 1500 мм, рекомендуется проложить дополнительно один слой утеплителя (базальтовый картон), что повысит теплоизоляцию конструкции.

Строго соблюдать вертикальность кладки стен печи вам поможет применение стандартных строительных отвесов (на каждом из углов). Если не делать этого, то вертикаль требуется проверять уровнем или угломером, имеющим вертикальный отвес.

Нарушение вертикали кладки снижает эффективность работы печи, приводит к падению тяги.

Подготовка кладочного раствора и кирпича

1. Отбираем кирпич для последующей кладки и, руководствуясь порядовкой, выполняем предварительную кладку без раствора (на сухую). Это позволит понять, на что требуется обратить первоочередное внимание, убедиться, что кирпича достаточно.

2. Заводим глиняный кладочный раствор в объёме, который может быть использован за один приём.
3. В корыто насыпается глина, добавляется вода. Затем двое суток смесь отстаивается (с периодическим её перемешиванием). Требуемую консистенцию выводим добавлением песка. Через два дня тщательно перемешиваем всё миксером.

Кладка печи

При ведении кладки в холодное время года необходимое количество кирпича заблаговременно перемещается в укрытое место. Прежде, чем приступать к кладке очередного ряда, под него полностью подбирается кирпич (при необходимости подрезается и подгоняется по месту).

Вариант возможной порядовки представлен ниже:

Вариант порядовки для печи Голландки

Перед началом кладки рекомендуется вымочить кирпич, чтобы он не тянул воду из кладочного раствора.

Порядковый номер ряда считается от пола. Первым именуется тот, который кладётся на уровне поверхности чистового пола.

Кладка печи

Обращаем ваше внимание на особенности кладки отдельных рядов:

• 1 – сплошной, выкладывается с перевязкой. Очень важно вывести верхнюю поверхность горизонтально в двух плоскостях.
• 2-3 – аналогичны.
• 4 – здесь ставится поддувало. Напоминаем о зазоре по периметру в 5 мм, необходимости применения асбестового шнура, правильности закладки проволоки для фиксации дверки.
• 5 – аналогичен четвёртому, но кладётся справа – налево (не забывайте о перевязке в ½ кирпича).
• 6 – выполняется частичное перекрытие зольника и поддувала (предусматривает продольный распил кирпича, укладку полосы 35х4).

• 7 – формируется топочная камера (шамот). Закрепляется дверка топки. Кладутся колосники с зазором по периметру в 3-5 мм. для задней стенки используем скошенный кирпич (смотрите порядовку). Остающийся зазор заполняется пеплом (песком).
• 8 – завершается формирование зольника. Перекрывается дверка поддувала.
• 10 – топка перекрывается кирпичом. Ставятся кирпичи, подогнанные под укладку на них стальной варочной поверхности (с зазором по периметру для возможности свободного расширения металла при нагреве). Все специфические особенности каждого ряда отражены в порядовке. Поэтому детально рассматривать всю, нецелесообразно.
• С 26 ряда формируется дымоход.

Кладка дымохода

Это самостоятельный этап работ со своими специфическими особенностями (проход сквозь межэтажное, чердачное, кровельное перекрытие). Весьма важно неукоснительное соблюдение всех противопожарных мероприятий. В частности, отступ от внешней части дымохода до ближнего элемента перекрытия должен быть не менее 380 мм.

Требования пожарной безопасности

Верх дымовой трубы должен подниматься над кровлей минимум на 600 мм. Сверху устанавливается флюгарка, предотвращающая затекание осадков в трубу.

Облицовка и первая растопка

Внешнюю отделку можно выполнить с использованием различных материалов: декоративной штукатурки, плитки, изразцовой и клинкерной, иных.

Облицованная голландская печь

Если печь выложена снаружи красным керамическим кирпичом, дополнительную отделку можно не выполнять.

Готовая печь просыхает две недели (технологический перерыв). На этот срок дверка топки открывается.

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

Тестовая топка выполняется на минимальной закладке топлива (20%). Не рекомендуется класть большие и толстые поленья. Наложите побольше щепы и стружки. Подобная закладка повышает качество сушки печи.

Все задвижки и заслонки открываются. В подобном режиме рекомендовано топить печь не меньше недели. При этом следует помнить, что нельзя повышать температуру свыше 600 градусов.

9 проектов-порядовок для скачивания

Список литературы

Заключение

Преимущества подобных печей существенно превосходят их недостатки. Именно этим обусловлено широкое распространение подобных конструкций. Выбрав для дачи печь-голландку с варочной поверхностью, вы никогда не пожалеете о принятом решении.

Удачной вам работы!

Изразцовая печь, проект Дика ван Хоффа для Royal Tichelaar Makkum

Брэд Тернер | 5 июня 2009 г. 7 комментариев

Милан 09:

Голландский дизайнер Дик ван Хофф представил в апреле в Милане дровяные печи из изразцов для голландского производителя керамики Royal Tichelaar Makkum.

Раскрашенная вручную версия печи (вверху и внизу) была выставлена ​​вместе с готовым изделием (верхнее изображение).

Смотрите все наши истории из Милана в нашем специальном выпуске MIlan 2009.

Вот подробности от Королевского Тичелаара Маккума:

—

Royal Tichelaar представляет «Основы Маккума»

Royal Tichelaar Makkum постоянно ищет новые способы применения керамики. Этот подход принес компании прочную репутацию в области творчества в области керамики в проектах, в частности, Hella Jongerius, Studio Job, Alexander van Slobbe и Studio Makkink and Bey.

В прошлом году цветочные пирамиды Тичелаара получили широкое международное признание. Эти пышные торжества керамического мастерства продемонстрировали публике мастерство и внимание к деталям как «новая роскошь».

Чтобы контрастировать с такими эксклюзивными вазами с тюльпанами, выпущенными в очень ограниченном количестве, Royal Tichelaar Makkum выбрала в этом году довольно простые продукты: простой гончарный сервиз, разработанный совместно с Atelier NL в соответствии с традицией, которая продолжалась в Маккуме до глубокой старости. 19 век; и две традиционные изразцовые печи на дровах, переосмысленные Диком ван Хоффом.

Аркадское очарование этих продуктов демонстрирует красоту местных продуктов и традиций. Сервиз и изразцовая печь также будут представлены в версии с ручной росписью. Результаты впервые будут представлены миру на Salone del Mobile 2009.в Милане с 22 по 26 апреля.

Чтобы еще больше расширить область применения керамики, Дика ван Хоффа уже попросили обдумать изменение формы традиционной изразцовой печи.

Как функциональный дизайнер, Ван Хофф был подходящим человеком для этой работы: хорошо известный по предыдущим проектам сотрудничества, он также доказал, что владеет тонкостями художественного и технического проектирования правильно работающей дровяной печи.

Проект «Изразцовые печи» был создан совместно с Weltevree в знак признания их специальных знаний и общего признания качества в использовании.

Royal Tichelaar Makkum, старейшая компания в Нидерландах, серьезно относится к своей долгой истории, не будучи «самодовольной».

Классическое мастерство, современный дизайн и стремление к будущему скрепили прочный союз в Маккуме.

Подробнее о Royal Tichelaar Makkum на Dezeen:

 Пирамиды Маккума

Дик Ван Хофф для Маккума

Подпишитесь на нашу рассылку

Ваш электронный адрес

Dezeen Дебаты

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Новинка! Dezeen In Depth

Рассылаемый в последнюю пятницу каждого месяца, Dezeen in Depth содержит оригинальные тематические статьи, интервью и авторские статьи, которые глубже раскрывают основные истории, формирующие архитектуру и дизайн.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления. Плюс периодические обновления.

Dezeen Events Guide

Новости от Dezeen Events Guide, справочника, посвященного ведущим событиям, связанным с дизайном, происходящим по всему миру. Плюс периодические обновления.

Мы будем использовать ваш адрес электронной почты только для отправки запрошенных вами информационных бюллетеней. Мы никогда не передадим ваши данные кому-либо еще без вашего согласия. Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части каждого письма или написав нам по адресу [email protected].

Для получения более подробной информации см. наше уведомление о конфиденциальности.

Спасибо!

Вскоре вы получите приветственное письмо, поэтому проверьте свой почтовый ящик.

Вы можете отказаться от подписки в любое время, щелкнув ссылку внизу каждого информационного бюллетеня.

Как Нидерланды отказываются от природного газа

Загрузка

На пути к чистому нулю | Энергия

(Изображение предоставлено Getty Images)

Лаура Коул, 27 октября 2021 г.

Природный газ обеспечивал Нидерланды дешевым теплом на протяжении поколений. По мере того, как крупнейшее газовое месторождение страны постепенно закрывается, открывается множество экологически чистых альтернатив для обогрева домов.

G

Ноги Геррита Бирта еще никогда не были такими теплыми. Высовываясь из дверного проема, чтобы указать на новую безгазовую постройку в своей деревне, он держит их внутри. «Это замечательно», — говорит он о своем напольном подогреве с низким содержанием углерода, недавно добавленном в его арендованный дом. «И полностью вне сети».

Жилищная компания снесла, а затем перестроила его дом в прошлом году в рамках более крупного проекта на нескольких улицах в деревне Лопперсум в Гронингене, северной провинции Нидерландов. Бирт особенно гордится тем, что реконструкция позволила ему отключиться от газовой сети. «Я больше не имею ничего общего с газом, — говорит он.

Попытка отключить ископаемое топливо в Лопперсуме заслуживает внимания, учитывая его расположение. Деревня находится на вершине крупнейшего месторождения метана или природного газа в Европе. Гигантское водохранилище простирается почти под всей провинцией Гронинген и с 1960-х годов питает газовые котлы страны, электростанции и тяжелую промышленность. Но в конце концов добыча привела к тому, что земля под провинцией просела. В результате за последние несколько десятилетий на севере усилились и участились землетрясения, повредившие многие дома.

«Иногда у нас бывает три землетрясения в день», — говорит 41-летняя Фанни Фликкема, давняя жительница. «Они могут разбудить вас ночью, и вы должны проверить, нет ли новых трещин в стенах». В Гронингене армирование домов для обеспечения сейсмостойкости обходится дорого, а строить новые устойчивые дома с нуля дешевле. Положительным моментом является то, что это дает им возможность обходиться без природного газа.

Дома прямо на вершине газового месторождения, которые перестают быть газом, кажутся явным признаком перехода тепла в Нидерланды. Страна среди многих начинает радикальный переход к альтернативам ископаемого топлива с низким или нулевым выбросом углерода для отопления домов. В Нидерландах самая низкая доля возобновляемых источников энергии в общем энергопотреблении в Европе: этот переход будет означать полную реконструкцию их системы отопления. Имея одни из самых амбициозных климатических целей для своего сектора отопления жилых помещений, страна теперь надеется стать лидером в области климата в этой области. В основе дебатов о переходе на тепловую энергию лежит вопрос: чем можно заменить газовый котел?

Более одной пятой мировых выбросов CO2 приходится на природный газ (Источник: Our World In Data/Global Carbon Project, Credit: Adam Proctor/BBC)

В 2019 году Гронинген принял решение закрыть газовое месторождение на восемь лет раньше запланированной даты закрытия в 2030 году. Около 350 устьев скважин на кукурузных полях и травяных пастбищах перестанут работать к 2022 году. несколько лет, с минимальной добычей, на случай, если в суровую зиму потребуются запасы.

Сообщества по всей стране теперь должны решить, чем заменить этот природный газ. Деревня Лопперсум является одним из 50 «районов, свободных от природного газа», которые опробуют альтернативные низкоуглеродные технологии при поддержке государственного финансирования в размере 400 млн евро (460 млн долларов США / 340 млн фунтов стерлингов) до 2030 года. В 2028 году правительство надеется, что эти пилотные проекты покажут стране, как к 2050 году перевести каждый дом с ископаемого топлива на ископаемые виды топлива. Все 8 миллионов из них.

Это будет огромный сдвиг, говорит Каспер Тигчелаар, старший научный сотрудник по энергии в искусственной среде Голландской организации прикладных научных исследований (TNO). «Пять лет назад такой сценарий был просто гипотетическим».

Нидерланды почти полностью зависят от газа как источника энергии для производства тепла. По данным Центрального статистического бюро Нидерландов, 92% домохозяйств используют газ для отопления, что делает ее единственной страной в Европе, где пропорционально больше домов подключено к газу, чем в Великобритании. В связи с падением внутреннего производства газа Нидерланды все больше и больше полагаются на импортный газ. По состоянию на 2018 год страна уже была нетто-импортером. На самом деле из-за сокращения использования угля общее потребление газа в стране еще не уменьшилось значительно.

Тем не менее, страна предложила ряд амбициозных политик в области теплоснабжения в соответствии с Законом о климате 2019 года, целью которого является достижение общего сокращения выбросов CO2 в экономике на 49% к 2030 году по сравнению с уровнями 1990 года. На данный момент 38% энергии, потребляемой в Нидерландах, используется для обогрева зданий, причем половина из них приходится на дома. В 2018 году правительство постановило, что с того же года все новые дома нельзя подключать к газовой сети. К 2030 году 1,5 миллиона существующих домов должны заменить источник тепла. А к 2050 году во всех зданиях в Нидерландах должна использоваться низкоуглеродная альтернатива ископаемому топливу9.0005

Масштабы проблемы огромны. С момента принятия Закона о климате менее 10 000 домов были отремонтированы, чтобы стать безуглеродными. «Для достижения этих целей нам пришлось бы увеличить темпы проведения безуглеродных ремонтов до 200 000 в год», — говорит Тигчелаар.

В отличие от других стран, таких как Великобритания, где действует более централизованная политика, каждый из 355 местных муниципалитетов Нидерландов решает, какой тип тепла использовать. Все должны разработать свои планы по переходу на тепловую энергию к концу этого года. «Это новая задача для нас», — говорит Анн Мари ван Ош, руководитель проекта по устойчивой энергетике муниципалитета Алмере. «Мы должны узнать обо всех этих технологиях и найти их для сообществ». В связи с многочисленными спорами о том, какие технологии являются лучшим вариантом, это не всегда простые решения.

Для домохозяйств с хорошей теплоизоляцией, которые сложно подключить к более широкой тепловой сети, решением может стать индивидуальный тепловой насос. Тепловые насосы работают как реверсивный кондиционер, передавая тепло снаружи внутрь помещения с помощью хладагента, протекающего по внутреннему контуру. Тепло может выделяться в доме различными путями, такими как теплая вода в радиаторах, полы с подогревом или теплый воздух в доме. Они используют электрическую энергию, которая может поступать из сети или, что еще лучше, от солнечных батарей, но они в четыре раза эффективнее газового котла. За счет экономии энергии они, как правило, окупают свои затраты в течение нескольких лет.

«Я очень рад, что этой зимой он впервые заработает, — говорит Баудевейн Вирсма, которому принадлежит один из первых тепловых насосов, установленных в Паддепуле, пригороде Гронингена. Насос установлен в саду его дома, который был отремонтирован в рамках проекта Making City, финансируемого ЕС. «Мы хотели продемонстрировать работу тепловых насосов с реальными людьми, живущими внутри», — говорит Элс Струивинг, координатор демонстрационных домов в Паддеполе, который организует вечера открытых дверей для местных жителей, чтобы увидеть технологию в действии.

Однако у тепловых насосов есть и обратная сторона. «Они дорогие, — говорит Вирсма. «Без гранта я не смог бы заплатить за это». В зависимости от типа тепловой насос и его установка стоят от 6 000 до 20 000 евро (7 000–23 200 долларов США/5 000–16 800 фунтов стерлингов). По словам Тигчелаара, стоимость тепловых насосов должна снизиться, чтобы они стали широко распространенным решением в Нидерландах, «или больше субсидий предоставляется домохозяйствам». Более дешевые гибридные решения, сочетающие тепловые насосы и природный газ, в настоящее время обсуждаются как более осуществимый вариант, чем полностью электрические тепловые насосы.

Почему природный газ вреднее для климата, чем вы думаете

Но есть и другие альтернативы тепловым насосам. Теоретически газовые котлы могут быть низкоуглеродистыми, если они используют неископаемый газ, полученный из чистых источников. Это означает, что газ, образующийся в результате анаэробной ферментации биомассы, такой как навоз и сельскохозяйственные отходы, может играть определенную роль. Согласно Закону о климате, к 2030 году биогазовая промышленность страны должна производить два миллиарда кубометров зеленого газа, значительная часть которого может быть использована для отопления зданий. Текущая годовая добыча по-прежнему составляет 0,14 млрд кубометров. Для сравнения, здания в Нидерландах в настоящее время используют около 11 миллиардов кубометров природного газа.

В некоторых кругах водород также является предметом обсуждения как альтернатива ископаемому топливу. В деревне Вальте, на северо-востоке провинции Дренте, группа инженеров демонстрирует «крошечный водородный дом», который приехал сюда на кузове грузовика. Пахнет пиломатериалами и, благодаря фудтраку напротив, горячими чипсами и maatjes — бутербродами со свежей сельдью. Ощущение ярмарочной площади, когда жители стекаются, чтобы увидеть новое изобретение.

Водород обеспечивает дом электричеством и теплом. Главной достопримечательностью является желанный продукт сзади: небольшой электролизер. Благодаря солнечным панелям на крыше электролизер расщепляет воду на водород и кислород с помощью электрического тока. Затем газообразный водород можно сжигать для получения тепла в специальном котле.

«Дом показывает в мини-масштабе, что вы можете сделать для города», — говорит Ремко де Врис, специалист по возобновляемым источникам энергии, который разработал систему. Внутри это уютное бунгало с рабочей кухней и гостиной. — Могу я просто жить здесь? — спрашивает один житель.

Снаружи Ренске Боуден, житель Вальте, объясняет план деревни по покупке водородного электролизера и питанию его полем солнечных батарей. «На самом деле здесь много солнца», — говорит она.

Это необычная схема, учитывая, что правительство предупредило, что водород, скорее всего, станет доступным и широко доступным только после 2030 года. Но Боуден утверждает, что сельские дома недостаточно энергоэффективны для индивидуальных тепловых насосов и слишком далеко друг от друга, чтобы стоило устанавливать тепловая сеть в земле. «Учитывая, что в деревне уже есть вся газовая инфраструктура, было бы эффективнее перевести ее на водород», — говорит она. В двадцати милях (32 км) к западу от деревни муниципалитет Хугевен уже строит полностью водородный район, который должен быть готов к 2023 году9.0005

Но Марьян Миннесма, основатель Urgenda Foundation — голландской экологической группы, которая стала нарицательной после того, как подала в суд на государство из-за своих обязательств в отношении климата, — предупреждает, что водород не является серебряной пулей для жилых домов. Поскольку водород будет необходим для обезуглероживания промышленных процессов, таких как производство стали, из-за высоких температур, которые он может обеспечить, дома должны использовать ограниченное количество газа и только тогда, когда нет другого выбора, говорит Миннесма. «Правительство должно сосредоточить внимание на возобновляемой электрификации с тепловыми насосами», — говорит она. «Централизованное отопление различными способами могло бы обеспечить остальное».

Нидерланды фактически уже нацелились на централизованное теплоснабжение, которое направляет тепло от одного крупного источника ко многим домам по подземной сети труб. Система доказала свою энергоэффективность в таких странах, как Дания, где две трети домов являются частью тепловых сетей. По оценкам Нидерландского агентства по оценке окружающей среды, к 2030 году четверть домов будет подключена к тепловым сетям, по сравнению с примерно 5% в настоящее время. Поскольку тепловые сети требуют раскапывания дорог и прокладки тепловых труб между домами, они будут наиболее эффективны в городских, густонаселенных районах.

Сокращение выбросов метана при добыче ископаемого топлива может стать легкой победой для климата (Фото: Адам Проктор/BBC, источник: Международное энергетическое агентство) В Маасланде, городке на западе страны у берегов реки Ротте, от горизонта до горизонта тянутся плотно набитые теплицы, пропитанные жаром. Такие перспективы лежат в основе позиции Нидерландов как второго по величине экспортера сельскохозяйственной продукции в мире после Соединенных Штатов, и они требуют много тепловой энергии.

Теплицы в Маасланде отапливаются без выбросов углекислого газа. В южном углу комплекса находится геотермальная скважина, из которой из-под земли качает горячую воду температурой 90 градусов. «С каждым километром вниз вы получаете около 30 градусов тепла», — говорит Дэнни ван ден Берг, политический советник Geothermie Nederland. На глубине 3 км у этого достаточно тепла для всех теплиц на 7 км вокруг.

Он использует простой процесс, аналогичный бытовому тепловому насосу. Горячая вода закачивается из колодца на открытом воздухе и направляется через большой элемент в форме матраса — теплопередачу, который заполнен чередующимися пластинами. Передача действует как два взаимосвязанных радиатора: горячие геотермальные плиты нагревают контур более холодных плит с пресной водой. Затем нагретая пресная вода подается в сеть теплиц, а геотермальная вода закачивается обратно под землю.

Геотермальная промышленность считает, что эта технология имеет огромный потенциал для домов по всей стране, которые в настоящее время используют мало геотермальной энергии. «Одна такая скважина может обогреть от 3000 до 4000 домов», — говорит ван ден Берг.

В 2018 году геотермальная промышленность разработала генеральный план, утверждая, что к 2030 году он сможет обеспечить 7% потребностей в тепле для жилых помещений, а к 2050 году — 35%. это должно происходить на местном уровне.

Но есть и другие источники энергии для централизованного теплоснабжения. Амстердам, окруженный конурбацией дата-центров, может быть интересным случаем. Сотни комнат с мигающими серверами объединяют вычислительную мощность, чтобы сделать ее одной из крупнейших интернет-бирж в мире. По словам ван Оша, они также выделяют значительное количество тепла из соседнего муниципалитета Алмере. Но в настоящее время нет инфраструктуры, соединяющей их с близлежащими домами.

Согласно концепции перехода на теплоснабжение Амстердама, по оценкам муниципалитета, центры обработки данных могут производить до 2,2 миллиона киловатт-часов – около 30% потребности города в тепле.

Сжигание растительности на заводах по производству биомассы — еще один изучаемый источник централизованного теплоснабжения, но он имеет свои сложности. Хотя в настоящее время на него приходится 60% возобновляемых источников энергии в стране, дебаты среди политиков об устойчивости сжигания лесной биомассы для получения энергии привели к замораживанию новых субсидий на эту технологию.

Закон Нидерландов о климате стоит особняком от законов других стран о климате, когда речь идет о роли местных муниципалитетов. Соглашение возлагает на районы ответственность за выбор своей системы отопления, что является ключевым принципом окончательного соглашения. «Это новинка для муниципалитетов, — говорит Тигчелаар. «Источник их энергоснабжения не был чем-то, чем они раньше занимались».

Элс Стуйвинг, основатель перспективного местного энергетического кооператива в Паддепуле, считает, что необходимость просить жителей сменить источник тепла является в такой же степени социальной проблемой, как климатической или технологической. «Представьте, что кто-то постучал в вашу дверь и сказал, что ваш район собирается перекопать дорогу и заменить ваше отопление чем-то новым», — говорит Стьювинг. — У вас, вероятно, возникло бы несколько вопросов.

Неспособность достичь местного консенсуса и поддержки привела к тому, что некоторые из пилотных районов без газа отстают от графика строительства 50 000 квартир на несколько тысяч домохозяйств. Это отставание привело к спорам о том, следует ли сделать централизованное отопление обязательным. Но это не единственный вариант, говорит Тигчелаар. «Вы можете начать с большей финансовой поддержки и субсидий. На данный момент ни один из вариантов не является достаточно конкурентоспособным по сравнению с природным газом».

Около 7% домохозяйств в Нидерландах, около 550 000 домов, живут в условиях энергетической бедности. Рост цен на газ увеличивает этот показатель до 9% – еще 150 000 домохозяйств. «Большой вопрос для районного подхода заключается в том, как мы можем помочь людям, которые просто не могут позволить себе инвестировать в свои дома», — говорит Тигчелаар. «Изоляция, в частности, должна быть более дешевой и доступной для людей, которые в ней нуждаются, посредством субсидий. В планах перехода необходимо лучше учитывать домохозяйства с низким доходом». Но он считает, что пилотные проекты были ценными, несмотря на задержки. «Живые лаборатории показывают нам, что работает, а что нет», — говорит он.

Эти пилотные проекты показывают, что ранее абстрактные климатические цели теперь соответствуют реальной реальности домов и образа жизни людей. «Очень важно, чтобы это было сделано таким образом, чтобы улучшить качество жизни жителей», — говорит Струивинг. «Чтобы переход произошел, вам нужно взять с собой всех».

—

Исследование данных и визуализация Кайсы Розенблад

Анимация Адама Проктора

—

На пути к чистому нулю

Как страны выполняют свои климатические обязательства после подписания Парижского соглашения? На пути к Net Zero анализируется прогресс девяти стран, основные климатические проблемы и их уроки для остального мира по сокращению выбросов.
