Ракетная печь своими руками из кирпича или газового баллона

В этой статье предлагаю ознакомиться с печь с очень интересным названием, таким как ракетная.

Это очень простой удобный агрегат, который используют для отопления. В качестве топлива могут выступать не только дрова, но и кора и ветки деревьев. Такую печь легко можно сделать также с варочной поверхностью. Печь имеет оригинальное строение, а соорудить её может каждый, достаточно изучить принцип строение. Ракетная печь с обогреваемой лежанкой может стать незаменимой на вашей даче в зимние вечера.

Содержание статьи

Ракетная печь, простота конструкции и принцип использования

Ракетная печь – простое и удобное отопительно-варочное устройство на древесном топливе с хорошими, но не исключительными параметрами.

Её популярность объясняется не только броским названием, но более тем, что её может сделать своими руками и не печник и даже не каменщик; при необходимости – буквально за 15-20 мин.

Несмотря на такое громкое название, ракетная печь ничего общего с ракетно-космической техникой, конечно же, не имеет. И работает вовсе не на реактивном топливе. Такое название печь получила за струю пламени, вырывающуюся из верхней трубы у походных конструкций и звук, напоминающий рёв двигателя.

Принцип работы ракетной печи основан на формировании свободного потока нагретого в топке воздуха по вертикальному колену трубы, размещенному позади отсека для горения топлива. Такая конструкция не требует наличия сложного дымохода для формирования тяги и внешне напоминает ракетный двигатель за счет вырывающегося из вертикального участка трубы пламени.

Кроме этого, более сложные ракетные печи позволяют повысить эффективность использования топлива за счет пиролиза, то есть вторичного сгорания древесного газа после отвода его от вертикального участка трубы путем установки дополнительных приспособлений.

Прямое горение. Топливные газы свободно перетекают по каналам печи без побуждения тягой, которая создаётся дымовой трубой. Дымовые газы, которые всегда выделяются при горении дров, дожигаются. Называется это пиролизом.

Самая простая реактивная печь будет состоять из двух труб, одна из которых идёт горизонтально, а вторая — вверх. Можно использовать и одну изогнутую трубу, если у вас есть такая возможность, в противном случае применяются сварочные работы.

Топливо в печь-ракету закладывается непосредственно в трубу. При этом раскалённые газы будут стремиться выйти наверх, по вертикальному участку. На срезе трубы можно расположить ёмкость, которая будет применяться для приготовления пищи или кипячения воды.

Обязательно между ёмкостью и трубой должен оставаться просвет, чтобы продукты горения могли свободно выходить наружу.

Типы ракетных печей:

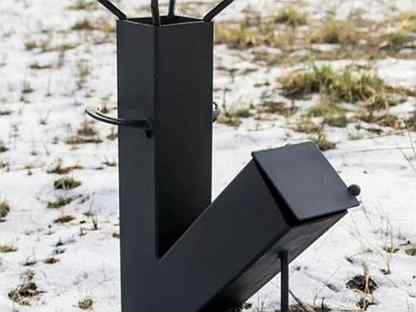

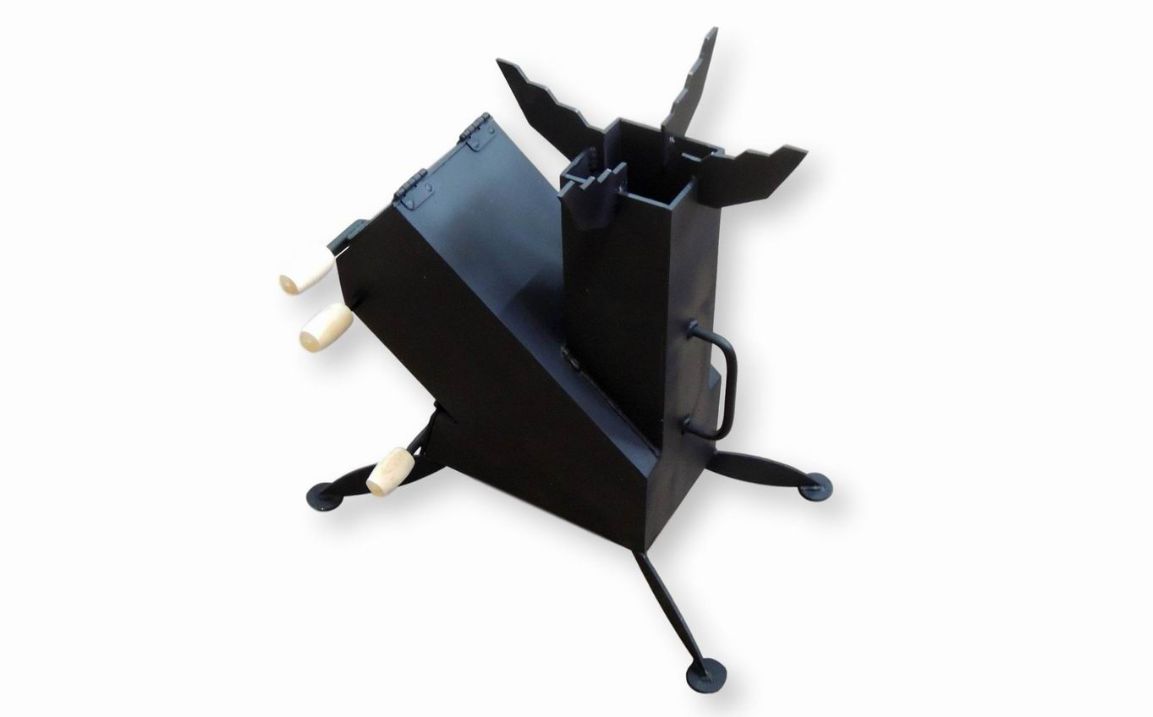

  • Переносные конструкции из жестяных банок, вёдер.

    Удобно использовать в походах, на пикниках.

    Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков.

    В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

    Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

  • Сооружения из бочек или шамотного кирпича, имеющие наружный стояк и дымоход для увеличения тяги.
  • Кирпичные печи из кирпича, оснащённые несколькими отводными трубами. Применяются для воздушного обогрева полов.

Почти все печные устройства ракетного типа отличаются вертикальной загрузкой. Подающее в топку горючее сгорает и оседает вниз.

Дожигание пиролизных газов происходит благодаря кислороду, поступающему через поддувало. Тление топлива позволяет длительное время не производить очередную порцию закладки. Нормальный режим горения дозы составляет 6-7 часов. Это упрощает обслуживание печи.

Независимо от вида печной конструкции выделяются основные элементы, из которых состоит печь:

  • корпус, выполненный из металлической ёмкости или выложенный из кирпича;
  • топочная камера;
  • канал, полученный в результате установки перемычки под топливной камерой;
  • утеплительная прослойка из плотно заполненного теплоизолятора, расположенная между трубой и корпусом.

Ракетные печи имеют высокую производительность и прекрасно работают в домах из глины и соломы.

Владельцы таких печей заявляют о сокращении расхода древесины на 80-90% по сравнению с нагреванием того же пространства с обычной металлической дровяной печью. Обеспечивается это за счет дожига горючих газов и сажи.

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

  1. Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
  2. До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста. При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
  3. Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
  4. Как и обычно, сила тяги регулируется поддувалом. Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

Преимущества и недостатки печи

Преимущества ракетной печи:

  • Способы изготовления печки – сделать печное оборудование можно из подручных средств.

    Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.

  • Внешний вид.

    Зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.

  • Теплоэффективность.

    Температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью.

    При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.

  • Высота дымохода.

    Принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.

    Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.

После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:

  • Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
  • Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.
  • Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух.

Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан» накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил.

В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами.

Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

Особенности конструкции:

  • Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
  • Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
  • Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
  • В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

  • В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
  • В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
  • Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
  • На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
  • Подготавливают опалубку.
  • В месте установки топки в почву углубляют несколько кирпичей.
  • На дно кладут арматуру.
  • По периметру нижней части топки по уровню кладут кирпичи.
  • Фундамен

Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

к содержанию ↑

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

  • высоким коэффициентом полезного действия — не менее 85%;
  • большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
  • отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
  • возможностью функционирования на твёрдом топливе любого вида;
  • малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
  • возможностью устройства теплой лежанки;
  • продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

  • ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
  • высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
  • скорость нагрева не позволяет применять ракетную печь для бань;
  • эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
  • опасность проникновения угарного газа в жилые комнаты.
к содержанию ↑

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

  • поддувало;
  • колосниковые решётки;
  • дверцы топочной;
  • промежуточный колпак;
  • труба для дымохода.
к содержанию ↑

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

  • кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
  • кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
  • болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
  • киянки с резиновым наконечником для выравнивания кирпича в кладке;
  • крученного шнура — причалки;
  • строительного уровня;
  • угольника и рулетки;
  • лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

к содержанию ↑

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

к содержанию ↑

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

к содержанию ↑

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

  • поместить в смесь деревянную палку или рукоятку мастерка;
  • вынуть инструмент и хорошо стряхнуть;
  • проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

к содержанию ↑

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

к содержанию ↑

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда Количество кирпичей, шт. Описание кладки Рисунок
1 62 Формирование основания печи

(нажмите для увеличения)

2 44 Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3 44 Повторение контура второго ряда
4 59 Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5 60



Возведение лежанки

(нажмите для увеличения)

6 17



Продолжение кладки дымового канала
7 18



8 14



9; 10 14 Формирование дымового канала

(нажмите для увеличения)

11 13
12 11 Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13 10 Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.

(нажмите для увеличения)

14; 15 5 Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

к содержанию ↑

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

к содержанию ↑

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

Печь ракета

Печь ракета практически неизвестна в России. Между тем это остоумная конструкция прямоточной печи с высокой температурой горения топлива и практически безсажевым выхлопом может быть полезна во многих случаях. Печь ракета известна в трех вариантах:

1. легкий переносной очаг из консервных банок, жестяных ведер из под химикатов или стальных бочек. Такая печь ракет может быть изготолена за пару часов и выручит на стройке, в походе, в случае необходимости выживания или просто будет прекрасной садовой печью.
2. Стационарная печь ракета построенная из комбинации шамотного кирпича и колпака из переврнутой бочки. Такая печь предназначена для нагрева теплоемких масс - лежанки, скамейки, заваленки, земли в теплице. Интересная особенность такой печи - подземный горизонтальный дымоход, позволяющий нагревать например пол или землю. вне помещение устанавливается стояк дымохода для создания тяги печи ракеты.
3. Полностью кирпичная печь ракета, которая может быть использована для системы воздушного подогрева полов, в виде сети дымоходных труб проложенных в полу и подключенных к стояку дымохода вне дома.

Печь ракета обладает высоким КПД. На выходе из печи из за высоких температур горения в самой печи (900-1200 С) - практически только углекислый газ и вода. Сажа сгорает при температрах от 900 С и выше. Печь ракету можно топить шишками, ветками, кукурузными стеблями - высокая тмпература горения при массивной подаче кислорода позволяет сжигать практически всепотенциально горящее. Расход топлива для печи ракеты по разным отзывам в 2-4 меньше, чем для традиционной печи. Обеспечивается это за счет дожига горючих газов и сажи.

Как работает печь ракета (2 и 3 варианты): горячие газы, прежде чем попасть в трубу поднимаются в верхнюю часть колпака и там догорают, еще повышая температуру и понижая давление. В результате в зон горения печи ракеты подсасывается больше воздуха и горючих газов из топливника, что обеспечивает дальнейшее усиление дожига газов. Затем цикл повторяется. Прогревшись, печь ракета быстро выходит на режим горения с макимальной тягой, сила котрой зависит от конкретной конструкции печи и качества ее сборки.

На таком же принципе работает прямоточная печь ракета 1 типа: большая температура обеспечивает большую тягу, а больший приток воздуха - большую температуру горения.

Как же изготовить простейшую печь ракету своими руками? Начнем с рассмотрения конструкции походно-садовой печи ракеты.


Техника безопасности при использовании печного отопления

Стационарные печи Ракета

Сортировать: По умолчаниюПо имени (A - Я)По имени (Я - A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A - Я)По модели (Я - A)

Показывать: 12255075100

Варочная поверхность для стационарной печи “Ракета” >>> ДЫМОХОД В ПОДАРОК <<<. .

10 300.00 р.

Духовой шкаф (духовка) для стационарной печи “Ракета” >>> ДЫМОХОД В ПОДАРОК <<&l..

17 500.00 р.

Мангал для стационарной печи “Ракета” >>> ДЫМОХОД В ПОДАРОК <<<Мангал сделан . .

5 600.00 р.

Стационарная печь "Ракета" Для базы отдыха, дачи, гриль-зоны, сделанная из высококачествен..

10 200.00 р.

Показано с 1 по 4 из 4 (всего 1 страниц)

Стационарные печи Ракета

  • Стационарные печи "Ракета" для базы отдыха, дачи, гриль-зоны, приусадебного участка.

ракетных печей Forum в перми

Уитон лаборатории

2021 RMH Планирование Джамбори!

4 часа назад 2 6

дровяные печи

Использование старого пруда в качестве печи?

3 дня назад 7 ответов 2

Низкотемпературная печь

6 дней назад 6 ответов

Мой первый ракетный проект - Ракетная печь по этапам

6 дней назад 23 ответа 3 1

Обновление ракетной печи. ..

6 дней назад 2 ответа 3 5

Пол Уитон

Rocket Ovens DVD как HD Мгновенный просмотр

10,00

6 дней назад [ 1, 2 ] 3 11 8

ракетные печи

Введение в ракетные печи и что нужно знать перед сборкой

1 неделю назад 24 ответа 15 5

ракетные печи

Вы бы заменили духовку на ракетную?

1 месяц назад 38 ответов 1 1 5

Лайм в качестве внутреннего покрытия для початков

3 месяца назад 0 ответов

Действительно ли электрическая коптильня лучше, чем ракетная печь, если вы привязаны к сетке?

4 месяца назад 3 ответа

DVD, фильмы, видео и документальные фильмы

DVD

Ракетные печи Пола Уитона

4 месяца назад 2 2 1

приготовление еды

Уличные кухни

4 месяца назад 24 ответа 3 6 9

это правильные кирпичи для печи для пиццы?

4 месяца назад 8 ответов 2 1

Печь для пиццы, изоляция и пропорции смеси

4 месяца назад 5 ответов 1

Изоляция печи для пиццы, есть ли заменитель перлита, вермикулита и стекловолокна?

4 месяца назад 7 ответов

дикая усадьба

Неофициальное сопутствующее руководство по DVD-диску Rocket Oven

5 долларов США. 00

1 ломтик

4 месяца назад 9 ответов 4 1

Ракетная печь-тандыр!

6 месяцев назад 46 ответов [ 1, 2 ] 1 46 17

Не могу найти хороший барабан на 55 галлонов, чтобы сделать ракетную печь

8 месяцев назад 1 ответ

початок

Дооснащение почвенной печи

8 месяцев назад 5 ответов 1

ракетные печи

Мои поиски создания красивой ракетной печи

9 месяцев назад 36 ответов 32 25

ракетные печи

Ракетная печь Sidewinder - Пакетная коробка для тайной выпечки!

10 месяцев назад 2 ответа 10

Пол Уитон

Готовим в духовке - microdoc

$ 2. 50

10 месяцев назад 10 2

печь для пиццы на ракетной печи

10 месяцев назад 11 ответов 1 2

ракетные печи

Ракетная печь со змеевиком водонагревателя

10 месяцев назад 4 ответа

цифровой рынок

Rocket Oven 2018 планы скачать

20 долларов.00

11 месяцев назад 3 5 11

Двухкамерная початковая печь - Основные пропорции?

1 год назад 1 ответ 1

ракетные печи

Ракетная печь - плита.

1 год назад 167 ответов [ 1, 2, 3, 4, 5 ] 16 50 8

усадьба

сборная ракетная печь

1 год назад 0 ответов

наука и исследования

Эксперимент научной ярмарки для ракетной печи

1 год назад 2 ответа 2

Пытаюсь построить ракетную печь! Помогите!

1 год назад 9 ответов 3 3

ракетные печи

Совет для печи для пиццы

1 год назад 12 ответов 3

естественное здание

Печь Вебера Rocket Mass

1 год назад 4 ответа 1

приготовление еды

Ракетная печь, вдохновленная Пермями!

1 год назад 4 ответа 1 3

Демонстрация моей Ракетной печи с Давидом Хорошим.

1 год назад 1 ответ 1 1

приготовление еды

Печь для пиццы на дровах

1 год назад 8 ответов 1 2

ракетные печи

Brick 14 из 72 - Двухкамерные печи с початками от Пола Уитона

1 год назад 2

ракетные печи

Лучший материал для духовки

1 год назад 9 ответов 3

Идеи для духовки с ракетной массой.

1 год назад 1 ответ 1

Добавлен еще один стеллаж в Rocket Oven.

1 год назад 0 ответов 1

Готовка в ракетной духовке .... Учимся ...

1 год назад 0 ответов 4 1

Воздушный крит и керамическое волокно легко режутся.

1 год назад 7 ответов 8

Ракетная печь

против офсетного коптильня - сохранение тонких ароматов древесного дыма

1 год назад 4 ответа

Ракетная печь с тепловой массой.

1 год назад 36 ответов 2 5 3

ракетные печи

Идеи для ракетных печей будущего - ракетная печь и ракетная печь?

2 года назад 3 ответа 4 1

как построить свою собственную сверхэффективную плиту (книжный форум в Перми)

Мы очень рады сообщить, что Тим Баркер и Джоэл Медоуз только что выпустили свою новую книгу, The Rocket Powered Oven . Это практическое руководство шаг за шагом проведет вас через процесс создания собственной печи-ракетницы с двумя различными типами конструкции на выбор.


Возможно, вы помните Тима Баркера на нашем большом мероприятии прошлым летом - он был инструктором курса соответствующих технологий.

Тим прошел долгий путь с тех пор, как работал механиком по монтажу дизельных двигателей, и теперь проводит время между Австралией и Новой Зеландией (а иногда и в США) как полупрофессиональный пироманьяк и сумасшедший ученый, обучая людей сжигать вещи и делать настоящие крутые машины и устройства для низкоуглеродной жизни.

Джоэл имеет богатый опыт (в частности, в качестве энергоаудитора, консультанта по устойчивому транспорту, преподавателя по вопросам окружающей среды), который он сочетает с редким умением объяснять технические вопросы в ясной и увлекательной манере, которая затрагивает самую суть дела. . Джоэл только что закончил строительство собственного поместья, спроектированного пермакультурой, и соломенного дома с впечатляющими стратегиями пассивного охлаждения, обогрева, освещения и водоснабжения, ракетными печами для отопления и приготовления пищи, а также красивой изогнутой линией крыши, которая повторяет путь зимнего солнца.

Вот содержание книги:

Содержание

Об этом томе
Предисловие: будущее огня
Введение
- Огонь
- Печи обычные
Ракетные печи
- Анатомия ракетной печи
- Как работает ракетная печь
- Размеры
- Материалы
Ингредиенты
- Блок питания ракетной печи
- Черная печь
- Белая печь
Строим ракетную печь "блок питания"
- Макет
- Запуск печи
- Окончательное размещение
- Финальная сборка
Строим черную печь
- Перегородка
Строительство белой печи
- Безопасность ствола
- Как работает белая духовка
- Изготовление внутреннего ствола
- Изготовление внешнего ствола
- Полки
- Дверь
- Сборка дверной защелки
- Изоляция и накрытие духовки
- Стенд
- Последние штрихи
- Управление зверем, или как готовить в духовке.
- Забота о своем звере
- Советы и хитрости

Air Command Water Rockets Home

ПРИМЕЧАНИЕ: (26 дек 2020) Сейчас мы идем через накопившиеся обновления веб-сайта для большинства 2019 и 2020 гг. Мы будем стараться ставить по одному или двум каждые неделя, пока нас снова не догонят.

  • 26 декабря 2020 года - День 210 - Нова полеты на водных ракетах.

  • 26 ноября 2019 г. - День 204 Горизонт Тестирование механизма развертывания и День 205 Высокий штатив страницы были обновлены.

  • 11 ноября 2019 г. - День 203 - Тунда 2

  • 6 ноября 2019 - День 202 - Horizon Launcher Тесты

  • 24 января 2019 - Выпущенная часть 9 проекта Horizon.- Пусковая установка Электроника.

  • 19 декабря 2018 - День 201 обновление, которое включает Шок Механизм освобождения шнура.

  • 15 декабря 2018 г. - Страница поиска сейчас снова работает, 10 вызовов и Глоссарий страница страниц обновлена.

  • 1 декабря 2018 г. - День 201 обновление - Объясняем, как работают мучные ракеты.

  • 6 июля 2018- день Обновление 199 - Phoenix 3D от Raketfued d78 nosecone, посещение UNSW, День 198 Обновление - повседневные полеты и Macquarie Uni Астрономия Открытая ночь.

  • 22 июня 2018 - Видео Horizon Part # 4 загружено.

  • 19 июня 2018 г. - Обновление веб-сайта, чтобы сделать его более мобильным. Мы обновим большинство страниц в новый формат в ближайшие месяцы. Сообщите нам, если у вас возникнут проблемы с этим форматом.

  • 14 мая 2018 г. - Новый личный рекорд высоты в 2016 футов был установлен в Mullaley NSW.

  • 5 сентября 2017 г. - Модификации ракеты и дрона Polaron G3. На 190-й день мы прикрепляем GoPro к Phantom 3 для замедленного видео с воздуха,

  • 16 августа 2017 г. - Кегли в условиях микрогравитации. Мы запускаем кучу кеглей на ракете и смотрим, что происходит, когда их оставляют плавают свободно.

  • 20 апреля 2017 г. - Light Shadow Уровень 1 Попытка сертификации HPR. Пару раз летаем на Light Shadow на моторах H для нашего уровня. 1 сертификат HPR.

  • 11 апреля 2017 г. - Жидкости в почти нулевом газе G.Мы смотрим, что происходит с жидкостями во время полета, и что мы можем извлечь из этого.

  • 28 марта 2017 г. - Основные моменты 184-го дня полета на ракете Axion G6. Также мы внимательно рассмотрим ракету, сделанную Франсуа. Герциг.

  • Картонные изоляционные панели из мицелия | Критический бетон

    Изоляция из мицелиевого картона

    НОВЫЙ ОНЛАЙН-КУРС

    После хороших результатов наших экспериментов с мицелием во время Летней школы 2018 мы решили продолжить изучение многообещающих результатов использования картонных кирпичей для улучшения нашего производственного процесса. Этот новый шаг в наших исследованиях был обусловлен целями снижения экономических затрат и времени производства для будущего крупномасштабного производства.


    Окончательные результаты экспериментов с картонным кирпичом, проведенных во время Летней школы 2018.

    Сравнение опыта:
    солома против картона

    Опыт Летней школы 2018 стал хорошей возможностью понять потенциал картона и начать думать о возможностях его использования.Глядя в этом направлении и отмеченных нашим предыдущим исследованием, мы сравнили картон с соломой, другим материалом, который мы уже использовали.

    Основными характеристиками, которые необходимы изоляционному материалу, являются термическая, акустическая, огнестойкость, водостойкость и пар. Чтобы провести правильное сравнение с точки зрения устойчивого производства, также важно подумать о других характеристиках, связанных с двумя материалами, таких как их удельный вес, природа, состав, производственный процесс, а также затраты.


    Примечание: таблица суммирует сравнение характеристик картона (слева) и соломы (справа).
    * Бура - хорошее средство для повышения огнестойкости картона. Точный класс пожара неизвестен.
    Источник: Цены на материалы, добытые на местном рынке.
    ** В зависимости от режима приложения. Источник: Справочник по классу пожара Straw

    После анализа картон стал действительно конкурентоспособным материалом для работы; как по своим техническим характеристикам, так и по характеру, составу и стоимости.Картон - это легкий, не подлежащий вторичной переработке материал, который подходит для экологичного строительства. Что касается изоляционных свойств, картон имеет низкую теплопроводность, что делает его отличным изоляционным материалом. Кроме того, этот материал оказался хорошим субстратом для выращивания мицелия и грибов благодаря своему целлюлозному составу (90%), любимой «еде» грибов.

    Новая методика и рецепт

    Эксперименты с картонными кирпичами и результаты, полученные во время Летней школы 2018, помогли нам выбрать лучший рецепт и технику производства. Из двух протестированных вариантов первый, состоящий из наложения слоев картонных листов, дал худший результат в росте мицелия. Небольшой размер нерестилища мицелия Pleurotus Ostreatus (3-4 микрона) не способен разрушать волокна картона и достаточно быстро расти. Конечный результат - кирпич с очень твердой и плотной обшивкой, которая не покрыта колониями во внутренней части. Таким образом, использование субстрата, состоящего из маленьких кусочков картона, кажется лучшим вариантом, поскольку дает возможность нерестилищам беспрепятственно проникать в субстрат.

    На основе экспериментов с кирпичами мы последовали и улучшили нашу методологию производства соломенных панелей, чтобы сделать картонную. Подложка - пастеризованный картон; кусочки размером 15х15 см кипятят 1,5 часа в горячей воде; и добавки; в нашем случае кукурузная мука (например, майзена).

    Чтобы избежать любого типа загрязнения от внешних бактерий, кукурузная мука предварительно пастеризуется в стеклянных банках, помещенных в сосуд высокого давления, и готовится с двумя циклами по 30 минут каждый.

    Этот процесс лучше смешивает субстрат и добавки, чем добавление добавок непосредственно к субстрату в воде во время пастеризации. В каждую форму мы помещаем влажный субстрат с добавками менее 10% от его веса, такими же, как и при нерестилищах: 11 кг влажного картона, 800 г кукурузной муки и 1,1 кг икры Pleurotus Ostreatus . Картон из-за его целлюлозного состава требует меньшего количества добавок, чем соломка; 10% вместо 20%; давая конкурентное время роста.

    Для изготовления картонной панели мицелия использовались формы из оргстекла размером 100х50х5см. Перфорированная крышка с мелкими отверстиями; размер иглы толщиной в сетку 5 × 5 см; позволяет оксигенации панелей и роста мицелия. Панель толщиной 5 см может быть использована в комбинации разных изоляционных слоев (одинаковых или разных материалов) для получения дополнительных результатов при производстве изоляции.

    Эволюция картонной панели за 3 месяца: от фазы посева до выпечки. Финальная панель после выпечки
    Тесты и результаты

    Технические характеристики этой новой технологии изоляционных панелей скоро будут проверены нашим новейшим местным партнером, ITEcons из Университета Коимбры. Благодаря этой возможности мы сможем сравнить результаты с нашими прототипами по теплопроводности, акустическим характеристикам и огнестойкости. До этого времени мы начали проводить некоторые базовые тесты и эксперименты, чтобы контролировать реакцию этого материала на огонь и воду.

    Раскрой

    Панель действительно прочная и компактная, но ее легко разрезать с помощью резака или пилы. Текстура внутри действительно прекрасная, плотная и полностью заселена икрой мицелия.

    Испытание на огнестойкость

    Испытание на огнестойкость проводилось путем трехкратного прямого контакта прототипа с пламенем свечи: первый раз в течение 1 минуты, второй в течение 2 минут и последний раз в течение 3 минут. Мы смогли отметить, что кожица мицелия не полностью обгорает и защищает картон от контакта с пламенем.

    Вода:

    Последний эксперимент был проведен для проверки водонепроницаемости: как мы обнаружили, текущая вода на поверхности не является фактором повреждения материала. Выше мы можем наблюдать капли, не проникающие через поверхность.

    Затраты

    Использование картона в качестве подложки снижает стоимость производства и дает возможность начать более конкурентоспособное производство.С этой точки зрения и для улучшения всего процесса сокращение времени на изготовление панелей сопровождается эффективностью затрат времени на различных этапах. В этом процессе первый шаг - резка картона - кажется основной проблемой, которую можно легко решить, используя нож для резки коробок.

    По опыту Летней школы 2018, производственные затраты были значительно снижены.

    Для каждой панели 0,5 м 2 , теперь мы используем 11 кг свободного влажного субстрата, 800 г кукурузной муки (1,98 €) и 1,1 кг мицелия Pleurotus Ostreatus икры (5,83 €). ).Общая стоимость материала для производства одной панели составляет 7,81 €; что в итоге составляет 15,62 евро за 1 м 2 . Конечно, эти затраты можно оптимизировать, если вы приобретаете кукурузную муку в больших количествах и можете самостоятельно воспроизводить мицелий - см. Таблицу ниже. Этот результат составляет половину нашей первоначальной стоимости производства во время Летней школы 2018 года и становится более конкурентоспособным продуктом на текущем рынке по сравнению с панелями из соломенного мицелия.

    Резюме цен на вкладки.
    Цена картонных мицелиевых панелей в евро / м² основана на нашем текущем опыте.
    Стоимость панелей из соломенного мицелия в евро / м² получена в результате работы во время Летней школы 2018.
    9067 9067 9067 9067 9067 9067 9067

    Завершите цикл:
    от вытяжки с ламинарным потоком до производственного центра


    Цикл производства мицелиевых панелей.

    На нашем увлекательном пути исследования и роста мицелия мы искали способ автономно завершить весь цикл производства. Для дальнейшего улучшения нашей методологии мы создали серию инструментов и инструментов, необходимых для завершения различных этапов процесса: вытяжной шкаф с ламинарным потоком для размножения и выращивания икры, ракетную печь для запекания и производства, движущийся производственный центр, чтобы иметь возможность производить автономно в большем масштабе.

    Капюшон с ламинарным потоком, пространство для размножения икр

    Чтобы сделать производственный процесс еще более автономным и снизить затраты, мы можем воспроизвести материнское мицелия в стерилизованной среде, вместо того, чтобы покупать инокулированные семена.

    Еще раз спасибо за помощь нашего друга Хорхе Мигеля Роша Родригеса из Congumelos do Migaas, мы решили построить шкаф с ламинарным потоком.

    Шкаф с ламинарным потоком - это тщательно закрытый стол, предназначенный для предотвращения загрязнения биологических образцов или любых материалов, чувствительных к частицам. Воздух проходит через HEPA-фильтр и очень плавным ламинарным потоком направляется к пользователю. Шкафы с ламинарным потоком могут иметь бактерицидную лампу УФ-С для стерилизации внутренней части и ее содержимого в течение 15 минут перед использованием, чтобы предотвратить загрязнение эксперимента.Этот инструмент позволит нам воспроизвести мицелий в разных фазах.

    Шкаф ламинарного потока
    Ламинарный вытяжной шкаф: материалы

    Первым шагом является репликация материнского нерестилища из одной чашки Петри в другую путем разделения содержимого одной чашки на другую. Затем, чтобы воспроизвести икру, вы помещаете икра из чашки Петри в разные банки, ранее заполненные пастеризованным зерном пшеницы, как «средство транспортировки» икры. Зерно предварительно пастеризуют в банках под давлением в течение двух циклов по 30 минут каждый.

    Ламинарный бокс сам по себе имеет деревянную структуру, внутреннюю крышку из нержавеющей стали или дерево, окрашенное моющейся краской (чтобы обеспечить легкую и надежную очистку поверхностей для работы), а также внешний бокс, сделанный из дерево. Передняя часть откосов выполнена из двух частей из оргстекла: открывающейся и неподвижной. Размер нашего ящика 90х60х60 см, он имеет форму трапеции. Такой дизайн дает некоторый комфорт в использовании коробки, но можно экспериментировать с различными вариантами и вариантами. Наиболее важным аспектом, который следует учитывать, является выбор вентилятора и фильтра, которые должны быть тщательно увязаны с размерами коробки, а не с количеством воздуха, находящегося внутри нее.

    Ракетная печь

    При работе с изоляционными панелями необходимо работать с безжизненным и стабильным материалом, чтобы избежать чрезмерного роста и сохранения мицелия, а также потенциальных повреждений, которые они могут вызвать при установке на месте. Обожженная плита, температура которой превышает 80 ° C, не может выдерживать высокие температуры, не будет подвергаться риску дальнейшего роста после контакта с влажной средой.

    Для проведения этого процесса выпечки панелей мы уже построили и испытали уличную ракетную печь во время Летней школы 2018.

    Конструкция ракетной печи действительно проста и легко собирается и разбирается в любое время. Он состоит из двух стен из кирпича и дымохода в форме буквы G. В верхней части пять металлических «L-профилей» позволяют создать опору для решетки и зоны готовки. Правильная температура 80 ° обеспечивается для обеих поверхностей панели благодаря двум металлическим листам из нержавеющей стали, которые создают замкнутую среду с относительно равномерной внутренней температурой.

    Выпекали панели толщиной 5 см при этой температуре в течение 1 часа по 30 минут с каждой стороны.

    Производственный центр кочевников

    Наличие в одном месте всех инструментов и материалов для выращивания грибовидных грибов и панелей определенно могло бы улучшить производственный цикл и позволить нам производить автономно в больших масштабах.

    Спроектировать кочевника, перемещая производственный центр с места на место, задуманный как контейнер инструментов и опыта, кажется, уже является одной из наших следующих задач!

    Следите за нашими следующими публикациями!

    Понравилось? Найдите секунду, чтобы поддержать наши исследования на Patreon!

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Типы теплоизоляции € / м²
    Стекловата 11,16
    Минеральная вата 13. 01 Древесная вата
    17,45
    Овечья шерсть 33.9
    Пенопробковая вставка 49,89
    Пенополистирольная изоляция (EPS) 19,58
    Экструдированная полистирольная изоляция (XPS) 2467,81
