Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Свернуть

Общие правила и выбор места
Схемы вывода дымохода через перекрытие и крышу
1 этаж
2 и более этажей
org/ListItem”>Вывод печной трубы через перекрытие

Круглой металлической
Кирпичного дымохода
Проход через кровлю
Проход кирпичной трубы через кровлю
Проход круглой трубы через кровлю
Разделка печной трубы на крыше
Финальные работы

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии.

Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики.
Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

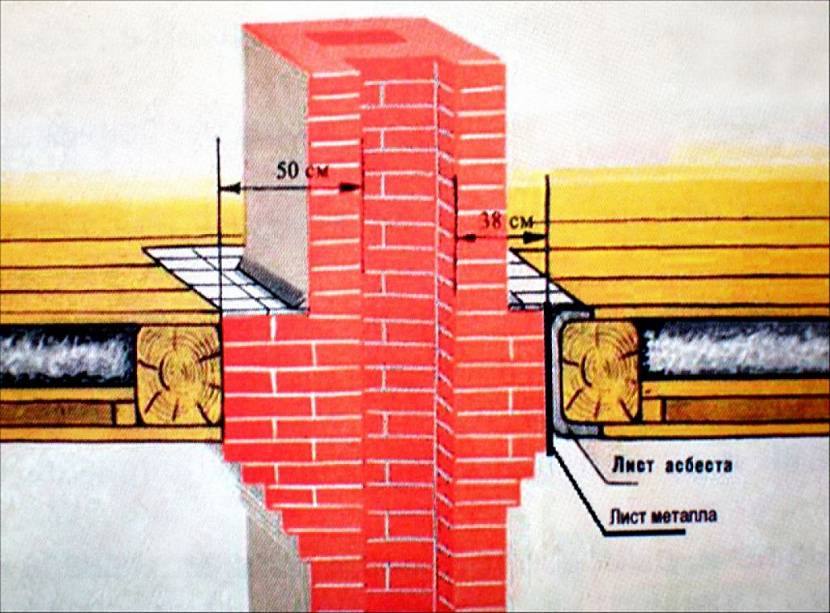

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки.

Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек.

Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

минимальное расстояние от поверхности крыши до стропил 250-300 мм;
если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Проход дымохода через потолок в бане

Проход через перекрытие своими руками

Узел прохода в потолке дымохода в бане также можно создать самостоятельно. Это более бюджетный вариант, но браться за это стоит лишь в том случае, если вы полностью уверены в своих способностях.

Внимание! Труба дымохода должна быть полностью герметична, иначе пары и продукты горения будут попадать в помещение. Помните, что угарный газ способен вызвать серьезное отравление!. Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

Обусловлено это ее зеркальной поверхностью, которая будет выступать прекрасной декоративной составляющей в оборудовании дымохода.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Чтобы это сделать, необходимо изготовить короб, который будет выступать в качестве препятствия между декоративной отделкой и балками перекрытия потолочных конструкций.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

На эту роль прекрасно подойдет гипсокартон, который не только обладает прекрасными огнеупорными качествами, но и сравнительно не дорогой.

Гипс является основой гипсокартона и представляет собой негорючий материал. Также он обладает прекрасными теплоизоляционными качествами. Помимо гипсокартона, для изоляции короба можно использовать негорючие материалы, такие как минерит, или магнезит.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

Жестяной материал;
Негорючее вещество минерит;
Лист нержавеющей стали;
Негорючее вещество базальт или листы базальтового картона;
Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Итак, разберем процесс провода трубы через потолочные конструкции без использования заводских узлов прохода и как изолировать трубу в бане от потолка:

Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Информация! Для обеспечения полной безопасности стены и потолок около дымохода рекомендуется застелить дополнительным слоем теплоизолирующего негорючего материала.

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

Устанавливают печь по месту ее монтажа.
Прикладывают к потолку отвес так, чтобы кончик груза точно совпадал с центром дымоходного патрубка банной печки.
На потолке делают метку в виде крестика.

Для определения места проема в потолке используют обычный отвесИсточник samibm.ru

По метке делают небольшое сквозное отверстие дрелью и сверлом.
Затем перемещаются в чердачное помещение и подвешивают отвес так, чтобы его груз точно совпал с высверленным отверстием в перекрытии. Ставят метку на кровельном материале.
После чего необходимо определиться с размерами и формой проема. И нанести их на перекрытие и кровлю, используя карандаш или маркер.
Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой.

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

Как сделать разделку

Для этого понадобится стальной лист, лучше оцинкованный. Его режут на две одинаковые части. Размер частей должна быть на 5 см больше с каждой стороны по отношению к размерам проема. Форма должна совпадать с формой проема. В каждой части посередине делается отверстие диаметром, равным диаметру дымоходной трубы. Необходимо добавить, что не всегда место установки дымохода совпадает с центром проема в потолке. Поэтому это надо учитывать, вырезая отверстие в металлическом листе

Обратите внимание на фото ниже, где эта ситуация показана. Обычно это случается в том случае, если печь в бане установлена в углу комнаты

Проход дымохода не через центр проема в потолкеИсточник tulaxyq.qogilen.ru.net

Одну часть стального листа надевают на дымоход, который после этого устанавливают на банную печь, чтобы он прошел сквозь проем. Эту часть крепят саморезами к потолку в бане. Основная задача – закрыть свободное пространство проема.

Затем со стороны чердачного помещения в проем закладывают теплоизоляционный материал негорючего типа. Это может быть керамзит, минераловатные плиты, асбест и прочие. Главная задача производителя работ – заполнить все пространство проема и разделки до верхней плоскости перекрытия бани.

После чего на трубу надевают вторую часть, вырезанную из стального листа, и также устанавливают на перекрытие, прикручивая к нему саморезами. Необходимо учитывать тот факт, что отверстие в металлических отрезках под трубу должно быть больше внешнего диаметра дымохода, как минимум, на 5 мм. Это также обозначено в СНиПе. Все дело в том, что в процессе нагрева металлическая труба будет расширяться, а значит, плотное примыкание может привести к деформации всей конструкции.

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы

Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
внутри дымохода скапливается влага, а летом появляется грибок;
растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
участки кровли, соседствующие с трубой, разрушаются от наледи.

Правильное размещение дымохода

Как провести трубу в бане через потолок?

Для начала необходимо определиться с расположением дымохода. Существует только два варианта:

Внутреннее строение. Подразумевает под собой расположение трубы дымохода с внутренней стороны здания. Благодаря такому строению все тепло, исходящее от трубы, направлено на обогрев бани;
Внешнее строение. В этом случае труба располагается с внешней стороны здания. Конечно, это довольно упрощает процесс установки, но требует дополнительной теплоизоляции. Также не избежать перерасхода ресурсов, поскольку дымоход в такой ситуации «обогревает улицу».

Важно! СНиПом установлены нормы, по которым расстояние от бетонных и кирпичных плит до обрешеток должно быть не менее 13 см, а от керамических труб – 25 см и более.

Еще на этапе проектирования бани определяется место для вывода трубы дымохода. В процессе строительства в назначенном месте вырезается отверстие, равное диаметру трубы.

Как сделать дымоход в бане через потолок и как обделать трубу в бане у потолка?Разберемся, как сделать разделку потолка под трубу в бане. Для того, чтобы создать правильную разметку потолка, необходимо определиться с вертикальной осью трубы.

Разметка начинается от части, через которую выходит дым. На него то и направлена ось, которая упирается в перекрытие и именно здесь будет находиться центр будущего отверстия под трубу.

Если труба в бане проводится через потолок и имеется чердак, значит ось проходит далее – до вывода из кровли.

Система «сэндвич» зарекомендовала себя как наиболее безопасное устройство для вывода отходов процесса горения.

Представляет она собой две стальные трубы, одна из которых вложена в другую. Зазор между ними заполняется теплоизоляционными материалами.

Перед началом возведения конструкции необходимо запастись всеми необходимыми материалами:

Трубы;
Отводы;
Переходники.

Затем следует очистить их от всех наклеек, пленок и прочих упаковочных материалов.

Внимание! Диаметр отверстия для вывода дымохода в бане через потолок в обязательном порядке должен быть больше диаметра самой трубы настолько, чтобы можно было проложить изоляционные слои.

Зазор, который образуется между стенками трубы и потолочными конструкциями, необходимо изолировать, чтобы тепло не покидало парную. Изоляционными материалами должны служить исключительно негорючие вещества.

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

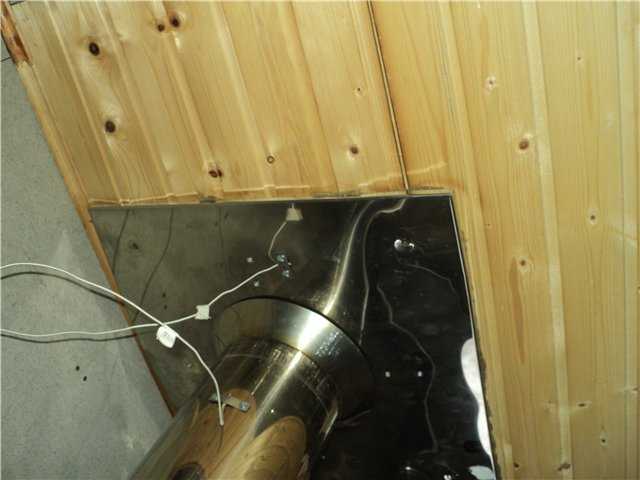

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

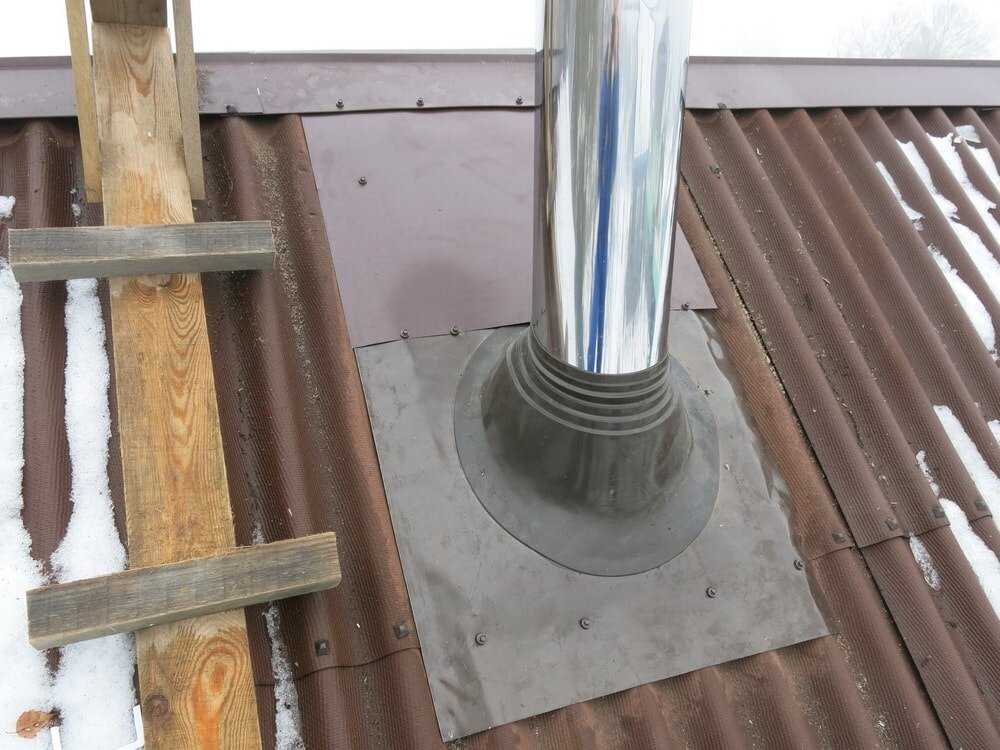

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

жесть для изготовления короба разделки;
минерит;
лист нержавеющей стали;
лист ГКЛО или базальтокартона;
Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация	Описание
	Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
	С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
	Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
	Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
	Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Кирпичное устройство

Классическая модель трубы для отвода продуктов сгорания – это сооружение на основе кирпичной кладки. Устройство данного вида дымохода отличается определенной сложностью, но его конструкцию вполне можно упростить. При этом производимые изменения не должны негативно влиять на надежность канала и мощность тяги.

Участок дымохода от печи до потолка должен возводиться с использованием глиняного раствора. Далее он заменяется цементно-песчаным, который применяется и для кладки над крышей.

Этапы работ по возведению канала

Чтобы правильно вывести трубу в бане через потолок, нужно придерживаться восьми шагов. Ниже мы попытались предоставить максимально понятную инструкцию.

Этап 1. Разметка потолка и крыши под отверстия для дымохода. Проделайте проемы, соблюдая строгую вертикальность. Подготовьте раствор для кладки.

Этап 2. Размещение надсадной части. Необходимо, чтобы диаметр прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги вне зависимости от рабочего режима печи и климатических условий.

Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может послужить причиной того, что потоки воздуха будут закручиваться, приводя к снижению тяги. В связи с этим с заделкой швов тянуть не стоит.

Кладка дымохода должна быть толщиной в полкирпича, что считается нормой для бань. В то же время требуется постоянно проверять каждый ряд на вертикальность, так как в дальнейшем нельзя будет исправить ошибки без снятия кирпичей. Это можно сделать с помощью обыкновенной нити, натягиваемой от угла потолочного отверстия до угла надсадной части, образуемого первым рядом.

Этап 3. Кладка распушки, обеспечивающей дополнительную надежность конструкции дымохода и защищающей его от возгорания. Непосредственно распушка создается путем расширения внешних стенок канала, устойчивость которым придается за счет использования арматуры

При этом необходимо соблюдать следующие условия: дополнительные детали не должны быть заметны на поверхности конструкции, а также важно, чтобы они не выходили внутрь

Каждый из рядов, идущий поверх следующего, необходимо класть таким образом, чтобы он выступал примерно на четверть. В результате максимальная ширина дымохода должна быть достигнута к тому моменту, как кладка упрется в потолочное перекрытие.

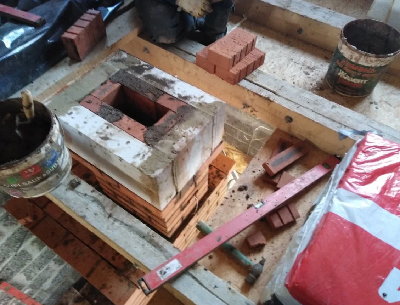

Этап 4. Фиксация вертикального канала посредством обрезных досок, прибиваемых по периметру распушки с максимальной плотностью прилегания. Такое применение пиломатериала позволяет добиться прочного крепления дымохода, что исключает возможность колебания конструкции под воздействием ветра. Оптимальным решением является выполнение расширения в непосредственной близости от потолочных балок.

Этап 5. Уменьшение ширины дымохода по периметру с целью перевода распушки в стояк с продолжением кладки до самой крыши.

Этап 6. Установка выдры – участка вертикального канала, с помощью которого осуществляется отведение дождевых вод. Его размеры превышают габариты стояка и составляют четверть кирпича. Эта часть конструкции укладывается точно так же, как и распушка.

С целью сохранения внутренних размеров дымохода необходимо задействовать тонкие вставки. Угол наклона кровли оказывает влияние на высоту выдры. Низ верхнего элемента покрытия служит началом отсчета кладки участка дымохода, предназначенного для отведения дождевых вод, который должен возвышаться не менее чем на 2 ряда над верхней точкой.

Этап 7. Кладка шейки дымохода с необязательным обустройством оголовка и установкой решетчатого колпака из металла.

Этап 8. Уплотнение стыков кровельного покрытия и выдры с достижением максимальной герметизации этого участка дымохода с помощью того или иного способа. Именно от выбранного метода и ряда факторов зависит то, как будет произведена герметизация.

Дымоход из кирпича – это дорогостоящая конструкция, отличающаяся сложностью возведения, использование которой не является единственно возможным решением. Современные технологии и материалы позволяют устанавливать более простые и эффективные конструкции.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Установка потолочного проходного узла

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

Пристенный профиль или внутренний фартук
Галстук
Внешний фартук

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

Схема разделки прямоугольной трубы

Установка трубы в бане через потолок и крышу: схема правильного дымохода.

Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

Содержание

1 Что нужно знать начинающему печнику?
2 Выбираем надежный материал для теплоизоляции
3 Схема типичного дымохода
4 Как избежать прогорания?
5 Потолочная разделка самостоятельно: как сделать?

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.

Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
Выведение дымохода исключает использование более трех колен (изгибов).
Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

Полезная информация: «Чем и как нужно утеплять потолок в русской бане?«

Выбираем надежный материал для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
Глина и песок. Использовались, пока не появились более современные утеплители.
Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.
Схема устройства дымохода в деталях

Схема типичного дымохода

Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.
Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
Шибер. Регулирует тягу.
Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
Завершающим элементом дымохода является оголовок.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

«Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.
Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Потолочная разделка самостоятельно: как сделать?

Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

Рассмотрим рабочий процесс поэтапно:

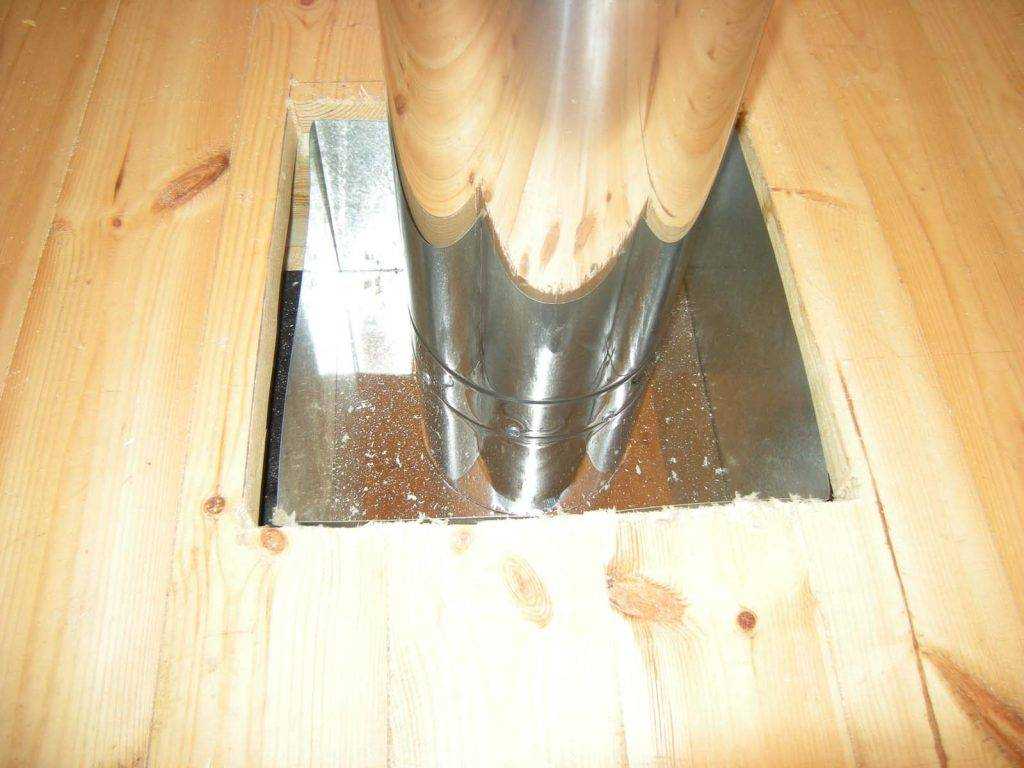

Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
Под трубу в районе потолка вырезается дыра.
По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
Получившийся проход обязательно утепляем – и разделка готова.

Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

Поделиться с друзьями:

Похожие публикации

Разделка потолка бани, как сделать разделку в сауне

Устройство потолка бани 10.11.2014 timas

Разделка потолка бани: монтаж прохода дымохода через потолок бани, изоляция перекрытия, создание стального короба, установка конструкции, фото и видео проводимой разделки потолка бани.

Определяясь с технической оснасткой парного отделения при разделке потолка бани, нельзя пропустить такого существенного вопроса, как выбор отопительного прибора – котла или печи. А определившись с выбором, не остановить своего внимания на принципах отведения дыма, образованного продуктами горения. Очень важен подбор типа трубы, при помощи которой осуществляется данная задача. Это очень важный аспект, поскольку пожарная безопасность лежит в одной плоскости с сохранностью человеческих жизней.

Выбор дымохода для банной печи

Подобрать дымоход печи бани – задача сложная, поскольку от его качества зависит безопасность всего деревянного строения. Различие в системах дымоходов состоят не только в их конструктивном устройстве, но и в качестве материалов, из которых их изготовили. Каждая конструкция зависит от мощности печи, поэтому предпочтительнее остановить свой выбор на стальных изделиях.

Важно знать, что

Покупая дымовую трубу необходимо в первую очередь обратить внимание на ровность форм и отсутствие вмятин. Во-вторых, нужно проверить соответствие всех частей и деталей на стык.

С учетом повышенной тепловой нагрузки в течение длительного периода, поскольку в некоторых случаях баня может быть заложена неоднократно, и топиться на протяжении нескольких суток – все зависит от количества «выпавших» выходных, а также друзей, заглянувших «на огонек», труба для дымохода должна быть выбрана по весьма жестким критериям.

Системы сендвич

Необходимо учесть все нюансы пожарной безопасности, поскольку баня является легковоспламеняющейся деревянной конструкцией. Можно остановить свой выбор на стальных сендвич-системах с двойной 100 мм изоляцией и внутренней частью дымовой трубы с толщиной 0.8 мм. Их практичные конструкции способны обеспечить максимальную защиту от возгорания деревянных перекрытий бани.

Важно знать, что

Выбирая дымоход сэндвич системы, срез утеплителя должен быть ровным и плотным.

Существует ошибочное мнение, что по внешнему контуру сендвич-конструкции не нагревается. Это абсолютно не так. Нагрев внешнего контура достигает температуры 140⁰С, охлаждая таким образом внутреннюю часть и предохраняя ее от перегрева, а также преждевременного выхода из строя.

Разделка потолка под проход трубы

Разделка потолка сауны должна учитывать безопасное расстояние от внешнего контура трубы до деревянного перекрытия с обеспечением пожаробезопасности установленного в бане дымохода.

Важно знать, что

Главное в разделке потолка придерживаться норм и правил пожарной безопасности, соблюдая необходимое расстояние от дымохода до перекрытий.

Разделка потолка бани включает в свой состав три основных компонента:

стальной лист из нержавейки, толщиной 2 мм;
короб оцинкованный;
хомут стяжной.

Основной функцией разделки является пожаробезопасность потолочного перекрытия. Также при помощи разделки подшивного потолка бани происходит основная фиксация и опора элементов дымохода. Благодаря ей придается внешний вид выходного отверстия печной трубы.

Технология разделки потолка бани

Со стороны чердака устанавливается оцинкованный короб, размеры которого составляют 400х400 мм. К нему снизу, со стороны парилки, крепится накладной лист нержавеющей стали, размером 500х500 мм. Труба обтягивается хомутом непосредственно у стальной накладки, не позволяя при этом опираться ей на печь. Таким образом, сберегается жизненный ресурс печи, поскольку опора трубы происходит на верхний контур, предопределенный стальной накладкой.

Перед тем, как установить разделку, рекомендуется позаботиться о дополнительной обрешетке в месте прохода дымовой трубы через потолок бани. Такой прием способен значительно повысить уровень надежности потолочного перекрытия.

По завершению потолочных работ по установке стального листа с коробом, после того, как был затянут хомут, во внутреннюю часть короба необходимо уложить утеплители или засыпать керамзит крупной фракции. Такая операция по утеплению необходима, чтобы через короб не уходило тепло из парного отделения.

Социальные комментарии Cackle

Все для бани и сауны: печи, мебель, аксессуары для бань и саун, а также косметика, веники и многое другое

Adblock
detector

Как сделать трубу в бане через потолок

Содержание

Проход через перекрытие своими руками
Основные сложности в работе
Виды дымоходов
Как сделать кирпичную трубу в бане через деревянный потолок
Выбор
Подробнее об изоляционных материалах
Виды и устройство дымоходных систем
Подробнее об установке готовых узлов
Пошаговое руководство по установке
Как избежать прогорания?
Советы по сборке
Как сделать безопасной
Крышная разделка дымохода
Правила монтажа дымохода

Проход через перекрытие своими руками

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

Жестяной материал;
Негорючее вещество минерит;
Лист нержавеющей стали;
Негорючее вещество базальт или листы базальтового картона;
Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Основные сложности в работе

Перед началом какого-либо процесса нужно определить для себя все сложности, с которыми придется столкнуться во время работы. Делается это для того, чтобы понимать, чего ждать от процесса и не отчаиваться, встретив на пути преграду.

Процесс провода трубы в бане через потолок и крышу сам по себе достаточно кропотливый, сложный и в какой-то степени опасный.

Именно поэтому на этапе проектирования заостряется особое внимание. Проект позволяет заранее просчитать все риски, обозначить замеры и расчёты, а также произвести чертежи, по которым в дальнейшем будет идти работа

Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу.

Внимание! Последствием ошибки в расчетах может стать дырка в потолочной конструкции парилки. Страховкой в подобных ситуациях станет лист из нержавеющей стали, который, в случае чего, не только послужит тепловым экраном, но и выполнит декоративную роль.. Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом

Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом. Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит.

Важно! Помимо теплоизоляции стоит помнить о гидроизоляции. Ею должно быть обеспечено место вывода трубы через кровлю крыши.. Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу

Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок»

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу. Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок».

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход

Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях

Технология установки дымохода на крышу:

Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
Затем нужно вывести изделие через крышу.
Изолируйте патрубок при помощи металлического листа.
Герметизируйте конструкцию путем заведения края листа под кровлю.
Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Выбор

Дымоход устанавливается во избежание попадания продуктов горения в парную, а также в легкие человека. Всем известно, что это существенно может подорвать состояние даже самого здорового человека. Поэтому дымоход является одним из важнейших элементов конструкции бани.

Если говорить о материалах, используемых для его создания, то выбор здесь невелик:

Кирпич;
Металл;
Керамика.

Безусловно, данные материалы можно достаточно удачно комбинировать.

Информация! Определить нарушение герметичности дымохода поможет обычная белая краска! На окрашенном дымоходе она потемнеет в местах проникновения дыма.

Некоторое время назад особой популярностью пользовались кирпичные дымоходы, поскольку это просто, удобно и дешево.

В наше время в популярности им не уступают и металлические дымоходы. Однако разберем подробнее все преимущества и недостатки каждого из типов.

Преимущества кирпичного дымохода:

Прочность и долговечность;
Пожарная безопасность;
Теплоизолирующие свойства;
Экономичность.

Недостатки кирпичного дымохода:

При отсутствии опыта, соорудить кирпичный дымоход будет достаточно сложно, поэтому придется прибегнуть к помощи профессионалов;
Из-за шероховатости внутренней поверхности кирпичного дымохода сажа и прочие продукты горения будут оставаться на стенках. Кирпичный дымоход придется чистить гораздо чаще;
Так как кирпичные конструкции довольно увесистые, без фундамента не обойтись.

Далее разберем подробнее металлические дымоходы. Материалом для их изготовления используется нержавеющая сталь, поскольку она способна выдержать резкие перепады температур, а также высокую влажность, которой в бане не избежать.

Преимущества металлических дымоходов:

Благодаря гладкой внутренней поверхности сажа не накапливается на стенках, что облегчает процесс прочистки труб;
Простота монтажа;
Огромный выбор готовых металлических дымоходов на рынке.

Недостатки металлических дымоходов:

Высокая теплопроводность;
Необходимость теплоизоляции;
Ограничение в выборе материалов.

Информация. Наиболее популярным представителем металлических дымоходов являются сэндвич-трубы. Состоят они из внутренней и внешней трубы, на стыке которых прокладывается слой теплоизоляции. Такую конструкцию можно соорудить и своими руками, это достаточно простой процесс.

Следующие в очереди дымоходы из керамики. Они объединяют в себе достоинства и кирпичных, и металлических труб, а также практически не имеют недостатков:

Простота монтажа;
Низкая теплопроводность;
Пожарная безопасность;
Хорошая тепловая аккумуляция.

Важно! В выборе дымохода лучше отдавать предпочтение прямым конструкциям, без изгибов. Такими характеристиками обладают в основном кирпичные дымоходы.

Подробнее об изоляционных материалах

Дабы обезопасить потолочный «пирог» от возгорания, необходимо использовать негорючие изоляционные материалы.
Чтобы подобрать наиболее качественный из существующих, разберем подробнее самые популярные из них:

Минерит. Является негорючим материалом, в состав которого входит цемент. В составе также имеется целлюлоза, известняк и слюда. Максимальная температура, которую данный материал способен выдержать – 150 градусов по Цельсию;
Минеральная вата. Данный материал представляет собой волокно, состоящее из частиц разных неорганических пород. Способна выдерживать до 300 градусов, в свою очередь, минеральные плиты выдерживают до 1000 градусов;
Асбест. Довольно стойкий к огню материал, который не только не горит, но и не тлеет. Большим недостатком является его вредность, поэтому все асбестовые вкладки со стороны бани прокладываются металлическими вставками;
Базальт. Экологически чистый теплоизолятор. Наиболее приемлемый выбор для бани любого типа. Способен выдержать температуру до 900 градусов.

Важно! Теплоизоляционный слой должен быть толщиной по меньшей мере 5 см. Также, чтобы утеплитель не выпадал из существующего зазора, сверху него накладывается нержавеющий лист металла.

Не стоит использовать для этой цели оцинкованный металл, поскольку при нагреве он выделяет крайне вредные для человеческого организма вещества.

Виды и устройство дымоходных систем

Известно несколько видов дымоходов, которые устанавливаются в банях, частных домах:

Трубы из нержавейки или черного проката, которые имеют толстые стенки. Из них собираются дымовые каналы.
Сэндвич дымоход. Представляет собой двустенную трубу, внутри которой расположен негорючий материал.
Кирпичные каналы.

Дымоход — сложная конструкция, которая состоит из нескольких элементов:

Оголовка — крышки, которая не допускает попадания влаги внутрь трубопровода.
Стартового адаптера — переходника с обычной трубы на сэндвич.
Шибера — детали, с помощью которой можно регулировать тягу.
Панели из минерита — изоляционного материала, который укладывается вокруг печи, в местах прохождения дымохода около стен. Защищают дерево от воспламенения.
Мастер-флеша — элемента, который герметизирует место прохождения трубки через крышу.
Потолочно-проходного узла — специальной коробки, которую закрепляют в потолке.
Трубопроводного конвертера.

Конечный элемент — печное оборудование. Оно должно устанавливаться на основание из шамотного кирпича.

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

По краям отверстия в потолке оббивается теплоизоляционный слой;
Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

Как избежать прогорания?

Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

«Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться

Важно вовремя сливать ее или доливать холодную, не допуская закипания.
Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух

Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как сделать безопасной

Помимо всего прочего, особого внимания всегда требует пожаробезопасность конструкции.

Для ее обеспечения не следует пренебрегать следующими правилами:

В дымоходной конструкции не должно присутствовать стыков с другими трубами;
Ни в коем случае не допускать соприкосновения дымохода с иными коммуникационными системами, в особенности с газо- или электропроводом;
В течение одного отопительного сезона, в который дымоход эксплуатируется, процесс очистки должен производиться минимум три раза;
-Минимальная высота дымоходной трубы после вывода ее через крышу – 150 см.

Только соблюдая все основные правила, вы сможете добиться максимальной безопасности банного помещения.

Крышная разделка дымохода

Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.

Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.

Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:

материал, из которого изготовлен дымоход;
тип кровли;
вид крыши и т. д.

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы

Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.

Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:

в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
далее требуется надеть изделие на трубу;
лист основания легко выгибается по форме кровли.

Разделка подобного типа гарантирует полную герметичность проходки через крышу.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Потолочная разделка для бани

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):
от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.
Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.
Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.
На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.
Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):
для защищенной от возгорания перегородки:
при толщине трубы 120 мм — 200-260 мм;
при толщине трубы 65 мм — 380 мм.
для незащищенной перегородки:
при толщине трубы 120 мм — 260-320 мм;
при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».
Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.
Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.
Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).
При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.
Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:
Сразу после выхода из печи для бани ставить можно только толстостенную металлическую трубу без утеплителя. Ее высота должна быть не менее метра: слишком высокие температуры на выходе, так что даже нержавейка и минеральные ваты не выдерживают. Выше можно использовать сэндвич-трубы.
Через потолочное перекрытие проводят трубу в защитной оболочке. Это может быть фабричный сэндвич, но можно утеплить одностенку самостоятельно.
В местах пересечения перекрытий не должно быть стыков: только до или после. Выбирайте высоту секций так, чтобы все соединения можно было визуально контролировать.
Максимальная длина горизонтального участка — 1 метр.
Колен на всем дымоходе не больше 3-х.
Труба не должна крепиться к перекрытию жестко. При изменении температур она меняет размеры и должна иметь возможность свободно двигаться.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.
В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.
Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.
Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.
Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.
Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Вот отзыв об использовании глины в при проходе банной трубы:
«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»
Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:
Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.
При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Найти или вырезать лист нержавейки, который перекроет дыру необходимого размера.
В его середине вырезаете круг, на один-два миллиметра больше диаметра трубы, которая будет проходить через потолок. Если это сэндвич, то чуть больше наружного диаметра сэндвича.
В потолке прорезаете дыру нужного размера.
Края выреза по периметру заделываете слоем базальтовой ваты.
Сверху на теплоизолятор набиваете полоски металла.
Начинаете собирать дымоход. Ставите первый одностенный кусок тубы от печи, на него надеваете квадрат из нержавейки с вырезанной дыркой, устанавливаете сэндвич.
Трубу выставляете строго вертикально. Со стороны чердака при помощи металлических планок закрепляете в нужном положении. Планки служат только направляющими. Сам дымоход крепить не нужно: он должен свободно двигаться при изменении размеров (происходит при нагревании и остывании).
Со стороны помещения между потолком и пластиной укладываете слой теплоизолятора, пластину прикручиваете на саморезы. Отверстия лучше просверлить заранее: четыре по краям, и как минимум, по одному-два на каждой стороне.
Дальше утепляете получившийся проход.
Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Поделись с друзьями

404 ОШИБКА WOODWEB

Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод.

Шпон ВУДнетВорк

Главная || Новые посетители

Карта сайта

Извините… введенный вами адрес недоступен.

Скорее всего, вы ввели неверный адрес (URL)

Список ссылок для навигации по сайту
можно найти на карте сайта WOODWEB

Все комментарии направляйте по адресу: [email protected]

Тип ошибки: 404

Меня интересует ………. Бизнес Покупать и продавать Изготовление шкафов Компьютеры и производство Трудоустройство Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта

Ресурсы

Главная
Что нового
Новые посетители

Видео Библиотека
Программное обеспечение и мобильные приложения
Аукционы, Распродажи и специальные предложения

–

Знак оповещения о продаже
Промышленность Новости
Деревообработчики Каталог
Пиление и Сушка Справочник
The Wood Doctor

Книжный магазин

Пиломатериалы/древесина/разное Калькуляторы
Медиа-кит

О WOODWEB
Часто задаваемые вопросы

Связаться с WOODWEB
Пользовательское соглашение и условия использования
Политика конфиденциальности

Ссылка на WOODWEB
Стать Член
Логин
Каталог продукции
Каталог продукции
(Основной)
Алфавитный список предприятий
Клеи и крепежные изделия
Ассоциации
Бизнес
Шкафы
Комплектующие
Компьютер Программное обеспечение
Чертеж Дизайнерские услуги
Образование
Электроника
Отделка и Абразивы
Лесное хозяйство
Ручные инструменты
Метизы
-Кабинет Аксессуары
-Декоративный
-Ящик стола Системы
-Петли
-Освещение
-Панель Установка
Работа Возможности и услуги по деревообработке
Ламинирование и наплавка
Пиломатериалы и Фанера
-Розничная торговля Пиломатериал
и Фанера
Машины
-Воздуха Компрессоры
-Аукционы &
Оценки
-Скучный Машины
-Резьба Машины
-Зажимное оборудование

-ЧПУ
Машины
-Комбинация
Механизм
-Копинг
Машины
-Настольное оборудование

-Дверь и оконное оборудование

-Снаряжение
ласточкиного хвоста
-Шпоночное оборудование

-Производство дюбелей
Машины
-Пыль Коллекция
-Нисходящий поток Столы
-Кадр
Оборудование
-Край Бандерс
-Энергия Производство
Оборудование
-Палец Фуганки
-Отделка
Оборудование
-Напольное покрытие Машины
-Склеивание Оборудование
-Петля Вставка
-Столярки
– Ламинирование
Оборудование
– Лазер Обработка
-Токарные станки
-Материал
Обработка
-Измерительное оборудование

-Разное
-Врезное
Оборудование
-Формовщики
-Панель Обработка
Оборудование
-строгальные станки
-Прессы
-Начальный Обработка
-Роутеры
-Шлифовка Машины
-Распиловка Машины
-Обслуживание и ремонт
-шейперы
-Заточка
Оборудование
-Запасной Запчасти
-Лестница
Производство
-Tenoners
– V-образная канавка
Оборудование
-Шпон Оборудование
-Древесина Отходы
Обработка
Оборудование
-Нисходящий поток Таблицы
Молдинги и столярные изделия
-Пол
-Лестница Корпус
Упаковка и транспорт
Электроинструменты
Планы и публикации
Завод Техническое обслуживание и управление
Распиловка и сушка
Поставщики
Инструменты
-Улучшения и
Аксессуары
Шпон
-Кромка
-Inlays и
Маркетри
Токарная обработка дерева
Галереи
Проект Галерея
Лесопилка Галерея
Магазин Галерея
Галерея оборудования
Последние изображения Галерея
Форумы
Последние сообщения со всех форумов
Клеи
Архитектурные
Деревообработка
Бизнес и менеджмент
Монтаж шкафов и столярных изделий
Изготовление шкафов
CAD
Сушка в промышленных печах
ЧПУ
Сбор пыли,
Безопасность и оборудование
Операция
Профессиональная отделка
Лесное хозяйство
Профессиональная мебель
Создание
ламинирования и
Сплошная поверхность
пилы и
сушил
Shop Build
Оборудование
Сплошная древесина
Обработка
Дополнительная обработка дерева
Veener
Woodshore
313 -й Weordnetwork
313131313131313 Недавние
Woodwork
. Сообщения со всех бирж
Вакансии и обмен услугами
–
Job-Gram
Биржа пиломатериалов
–
Lumber-Gram
Обмен оборудования
–
Machinery-Gram
Classieds Exchange
База знаний
База знаний: Поиск или просмотр
Клей, приклеивание и ламинирование
–
Клейки и связы Архитектурный Столярные изделия
–
Пользовательские Столярные изделия
–
Двери и
Окна
–
Полы
–
Общие
–
Столярные работы Установщик
–
Токарный станок Токарная обработка
–
Погонаж
–
Столярные работы
Реставрация
–
Лестницы
–
Запас
Производство
Бизнес
– Сотрудник Отношения
-Оценка –
Бухгалтерский учет –
Рентабельность
-Юридический
-Маркетинг
-Завод Управление
-Проект
Управление
-Продажи
Изготовление шкафов
-Коммерческий
Шкафчик
-Обычай Шкаф
Конструкция
-Кабинет Дизайн
– Шкаф Дверь
Конструкция
-Общий
-Установка
-Жилой
Шкафчик
-Хранить Светильники
Компьютеризация
-Программное обеспечение
-CAD и дизайн
-ЧПУ Машины
и Техники
Пыль Сбор, безопасность, эксплуатация установки
– Общий
-Материал Обработка
-дерево Отходы
Утилизация
-Безопасность Оборудование
– Опасность
Связь
Отделка
– Общий
Дерево Отделка
-Высокая Скорость
Производство
-Покраска
Лесное хозяйство
-Агролесхоз
-Лес Продукт
Лаборатория Артикул
-Дерево Вредители и
Болезни
-древесина Сбор
-Дерево Посадка
-Вудлот
Менеджмент
Мебель
– Пользовательский Мебель
– Мебель Дизайн
– Общий
-Мебель
Производство
-Открытый Мебель
– Мебель Ремонт
-Мебель
Репродукция
-Реставрация
Ламинирование и Solid Surfacing
– Производство
Методы
-Материалы
-Оборудование
Пиломатериалы и Фанера
-Покупка
-Хранилище
-Дерево
Идентификационный номер
-Общая панель
Обработка
-Общий
-Машина Настройка и обслуживание

Основной Обработка
-Воздух Сушка
Пиломатериал
-Печь Строительство
-Печь Операция
-Пиломатериалы Класс
– Лесопильное дело
-Вудлот
Управление
-Урожай Формулы
Твердая древесина Механическая обработка
-Общие
-Настраивать и
Техническое обслуживание
-Инструмент
-Инструмент Шлифовка
Шпон
– Машины
-Обработка и
Производство
-Техника
Дерево Инженерное дело
– Общее
-Древесина Недвижимость
Деревообработка Разное
– Аксессуары
-Изгиб Дерево
– Лодка Строение
-Лодка Ремонт
-Резьба
-Мюзикл
Инструменты
-Картина Рамы
-Инструмент Техническое обслуживание
– Деревообработка

Резка отверстий в потолке | Форумы Hearth.

com Главная

19 ноября 2014 г.

Большинство людей сначала устанавливают мегатяжелую печь на место, а затем измеряют/вырезают отверстие в потолке и т. д…. или наоборот? Кажется, проще сначала установить лестницу и подготовить отверстие для трубы печи над головой, а затем переместить дровяную печь на место, когда она будет готова к подключению.

Все зависит от точности измерения. Мы обклеили периметр печи и центр дымохода на очаге, затем опустили отвес с потолка, чтобы найти отверстие. Ставить там плиту, чтобы использовать ее в качестве точки измерения, еще безопаснее и, возможно, быстрее, если у вас есть помощник. После этого все будет зависеть от расположения потолочных балок, что может потребовать некоторой корректировки.

металспед
19 ноября 2014 г.

Я всегда вырезаю потолок перед тем, как поставить печь. Я владелец и пользователь отвеса. Плюс зазоры обычно пишут так, чтобы дымоход контролировал расположение печки. Вы, безусловно, хотите вертикальную дымоходную трубу, поэтому сначала сделайте отверстие в потолке. Установите потолочную опорную коробку. Затем поднимитесь наверх и разберитесь с дымоходом через крышу. Наконец, установите печку и в последнюю очередь установите соединительную трубу.
Обратите внимание, что при обрамлении потолочной опорной коробки используйте длинные шурупы для настила, чтобы прикрепить 2 шт. к балкам, а не прибивать гвоздями. Это предотвратит выскальзывание головок шурупов или гвоздей из потолка.
~~1979 VC Resolute~~
2 сплиттера 026 Kubota bx2200
аааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааа его 4-х штормов
19 ноября 2014 г.

Мы устанавливаем плиту и используем отвес, чтобы найти отверстие, и если он попадает в раму, мы обычно модифицируем раму, если это целесообразно (что не всегда бывает). Но у нас есть тележка для печи, чтобы помочь с перемещением
металспед
19 ноября 2014 г.

металспед
19 ноября 2014 г.

Я только что установил потолочную коробку на уже готовый потолок. У меня потолки из сосны в шпунт и паз, поэтому точный срез был очень важен. Мне повезло, и я разместил свою печь прямо там, где одна сторона потолочной коробки была напротив балки. Затем я боксировал в другие три стороны с 2x. Я позаботился о том, чтобы хорошо закрепить дополнительные три стороны, так как потолочная коробка поддерживает дымоход над ней. Желаем удачи в установке.
Хорошо, я обрезал балку, чтобы разместить коробку там, где я хотел, и обрамил ее опорами для балок и т. д. в хорошей столярной манере. Резка крыши прошла успешно, и сейчас все готово. Я смог построить опорный кронштейн из углового железа и закрепить штабель. Осталось только расположить монстра и соединить печные трубы.
металспед
можно ли спилить потолочную опорную коробку
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
7 сентября 2020 г.

Впервые на этом веб-сайте и мне интересно, могу ли я вырезать потолочную опорную коробку, которая слишком высока, чтобы она поместилась. Я устанавливаю дровяную печь в своем солярии, и у нее крыша с низким наклоном, общая толщина потолка составляет около 6 дюймов. Смогу ли я обрезать опорную коробку до более короткого размера, чтобы она не торчала так сильно, в надежде сократить ее до 9?дюймов, так что он только торчит около 3 дюймов. Надеюсь, вы можете помочь спасибо
Впервые на этом веб-сайте и мне интересно, могу ли я вырезать потолочную опорную коробку, которая слишком высока, чтобы она подходила. Я устанавливаю дровяную печь в своем солярии, и у нее крыша с низким наклоном, общая толщина потолка составляет около 6 дюймов. Смогу ли я обрезать опорную коробку до более короткого размера, чтобы она не торчала так сильно, в надежде сократить ее до 9?дюймов, так что он только торчит около 3 дюймов. Надеюсь, вы можете помочь спасибо
Как правильно установить квадратную опорную коробку соборного потолка (Excel) размером 10″X10″ между двумя стропилами 2X6, расположенными на расстоянии 24°С? В инструкциях объясняется только, как установить при 16 OC, поэтому мне интересно, должен ли я обрамлять проем 10 “X10” перпендикулярно стропилам двумя 2X6, или есть другой способ сделать это.
У меня была точно такая же установка. Я использовал 2×10, перпендикулярные стропилам, и вырезал в них передний угол сверху и снизу. Затем у меня был блок 2×6 с каждой стороны, чтобы прибить или прикрутить к стропилам (вам нужно сделать отвес для каждого ската крыши). Мне пришлось вырезать гипсокартон, чтобы правильно обрамить стропила. Не знаю, есть ли у вас это. Если вы будете резать осторожно, вы можете сразу же вставить кусок гипсокартона, заклеить его скотчем и запачкать, и вы никогда не узнаете. Я заранее сделал рамную коробку и, вырезав гипсокартон, вставил рамную коробку в отверстие и прикрепил каждую сторону к стропилам. Я использовал обрамляющие бутсы в некоторых местах, чтобы упростить задачу. Вам нужно будет довольно точно рассчитать существующий уклон крыши.
Хотя у меня было 12×12. Но процесс точно такой же. Как только каркасная коробка была закреплена, и я был готов вырезать крышу, я использовал длинное сверло и просверлил настил и черепицу. Сделал вырезание отверстия очень легким и точным.
Ого, не надо резать такую огромную дыру! Вам нужно только вырезать достаточно, чтобы обеспечить 2-дюймовый зазор для горючих материалов. Обычно мы располагаем конусную планку по центру дымохода, заходим внутрь конуса сверху и отмечаем овал на настиле крыши.
АлбергСтив
13 декабря 2018 г.

Вау, не надо резать такую огромную дыру! Вам нужно только вырезать достаточно, чтобы обеспечить 2-дюймовый зазор для горючих материалов. Обычно мы располагаем конусную планку по центру дымохода, заходим внутрь конуса сверху и отмечаем овал на настиле крыши.
Вау, не надо резать такую огромную дыру! Вам нужно только вырезать достаточно, чтобы обеспечить 2-дюймовый зазор для горючих материалов. Обычно мы размещаем конусную планку по центру дымохода, заходим внутрь конуса сверху и отмечаем овал на настиле крыши.
Вешалки использовались только для крепления центрального блока после сборки и установки коробки. Это облегчило привинчивание сторон к стропилам. Большой дыры не было. Для каждой стропила вырезали гипсокартон, потому что они были в центре на 24 дюйма.
Вау, не надо резать такую огромную дыру! Вам нужно только вырезать достаточно, чтобы обеспечить 2-дюймовый зазор для горючих материалов. Обычно мы размещаем конусную планку по центру дымохода, заходим внутрь конуса сверху и отмечаем овал на настиле крыши.
Опять же, на центральной части были только вешалки. Я хотел бы увидеть, как кто-нибудь засунет ноготь на ноге или отвертку обратно в эту полость, не разрезая гипсокартон до стропила. Его вопрос касается 24-дюймовых центров. Это обрамление было необходимо.
Опять же, на центральной части были только вешалки. Я хотел бы увидеть, как кто-нибудь засунет ноготь на ноге или отвертку обратно в эту полость, не разрезая гипсокартон до стропила. Его вопрос касается 24-дюймовых центров. Это обрамление было необходимо.
Я делаю это все время без резки гипсокартона. Комментарий о вешалках для балок был направлен на дальний свет, в котором говорилось, что вам нужно их использовать. В его случае он менял структуру, поэтому они были необходимы. Но в большинстве случаев они совершенно не нужны.
Я пытаюсь понять комментарий большой дыры. Пикап на крыше был плотно прилегает к опорной коробке. Просто выглядит крупнее из-за угла наклона. Когда я говорю плотно, я имею в виду, что он скользнул без люфта и был на уровне гайки в нижней части опорной коробки.
Я пытаюсь понять комментарий большой дыры. Пикап на крыше был плотно прилегает к опорной коробке. Просто выглядит крупнее из-за угла наклона. Когда я говорю плотно, я имею в виду, что он скользнул без люфта и был на уровне гайки в нижней части опорной коробки.
Дальний свет
13 декабря 2018 г.

Я просто не хотел вешать такой большой вес на несколько закрученных вслепую винтов в полости. Если бы это были центры стропил 16 дюймов, возможно, все было бы иначе. ОП спросил о центрах 24 дюйма.
Добавьте к этому сложность забивания полноразмерных пиломатериалов длиной 22 1/2 дюйма в отверстие 12×12, как вы предлагаете. (У OP есть 10×10, еще сложнее с 24-дюймовыми центрами). Опять же, если бы он был связан ножницами, все бы быть более выполнимым. Или, в качестве альтернативы, можно было бы вырезать больше настила сверху, если они хотели избежать небольшой ленты и грязи.
Я просто не хотел вешать такой вес на несколько закрученных вслепую шурупов в полости. Если бы это были центры стропил 16 дюймов, возможно, все было бы иначе. ОП спросил о центрах 24 дюйма.
Добавьте к этому сложность застревания пиломатериала в натуральную величину длиной 22 1/2 дюйма в отверстие 12×12, как вы предлагаете. (У OP есть 10×10, еще сложнее). Опять же, если бы он был скреплен ножницами, все было бы более выполнимо. Или, в качестве альтернативы, можно было бы вырезать больше настила сверху, если они хотели избежать небольшой работы с лентой и грязью.0034
Ладлоу
14 декабря 2018 г.

Спасибо всем за ответы. Любые мысли о погоде с использованием угловых кронштейнов, как на прикрепленной фотографии, были бы подходящим компромиссом между вешалками для балок и гвоздями на ногах? Так что мне нужно было бы только открыть 22,5-дюймовое пространство и закрепить все изнутри этого одного отсека для стоек. У меня соборный потолок 2×6, стальная крыша, а внутри гипсокартон покрыт 6-дюймовым пенопластом, обвязками 1×4, а затем сосновые панели, поэтому пытаюсь сделать все это из одного отсека для стоек, не разрывая все на части.Там не будет много дымохода, который нужно поддерживать, но я хочу убедиться, что он достаточно прочный..
Спасибо всем за ответы. Любые мысли о погоде с использованием угловых кронштейнов, как на прикрепленной фотографии, были бы подходящим компромиссом между вешалками для балок и гвоздями на ногах? Так что мне нужно было бы только открыть 22,5-дюймовое пространство и закрепить все изнутри этого одного отсека для стоек. У меня соборный потолок 2×6, стальная крыша, а внутри гипсокартон покрыт 6-дюймовым пенопластом, обвязками 1×4, а затем сосновые панели, поэтому пытаюсь сделать все это из одного отсека для стоек, не разрывая все на части.Там не будет много дымохода, который нужно поддерживать, но я хочу убедиться, что он достаточно прочный..
Это то, что я использовал (только на центральном), потому что оно было вставлено после установки готовой рамы. Моя дрель слишком велика, чтобы туда попасть. Как я уже сказал, я заранее сделал всю раму, скрепил ее гвоздями, а затем вставил между стропилами. Затем прибил его к боковым сторонам стропил. Затем я протестировал коробку и установил центральный домкрат. Затем просверлил четыре угла и вырезал настил крыши.
Дальний свет
Придется резать балку крыши.
30 ноября 2010 г.

Посмотрите, как мы превращаем дешевый сборный камин в прекрасное дровяное отопление: https://postimg.cc/gallery/36ol8081q/
Hearthstone Mansfield (Усадьба продана и согревает другую семью)
Husqvarna 136, 359xp, 372xp
Dolmar 421.. Думаю, мне это нравится. Блестящие Fiskars Super Splitter и X27.
Не наносите структурным повреждениям свой дом. Не стоит. Двустенная труба имеет какое-либо значение с зазором трубы?. Вы говорите о балке, косоуре или балке пола. Стрингер можно было вырезать и убрать в коробку. Убедитесь, что вы усилили его и закрутили все вместе хорошими винтами.
В прошлом году я жил во втором доме за 1,5 миллиона долларов, полы которого прогибались от 3 до 5 дюймов. Похоже, жене не понравились колонны, которые поставил строитель. Это не соответствовало ее схеме открытой планировки, поэтому она удалила их. Дому было 2 года и то, что я считаю небезопасным.
Надеюсь, вы не планируете срезать стропила, чтобы освободить место для печной трубы. Вам необходимо проконсультироваться с инженером-строителем о ваших намерениях. Один хороший снегопад в Мичигане этой зимой, и вы пожалеете, что никогда не знали о дровяных печах.
Не рискуйте целостностью, но подумайте о световых люках или любой другой «дыре» в крыше. большую часть времени стараются пропустить эти области, возможно, это помогло бы провести тройную проверку заранее. Но, если вы сделаете это в правильном ящике с одинаковым размером, породой и т. д. древесины. (сводчатые потолки … сборная ферма 2×4, очень прочная, если не удалять части) я бы удвоил любой противоположный опорный элемент и коробку, снова двойную, с металлическими соединениями на сдвиг. не просто гвоздь их вместе. ты должен быть в порядке. хотя…два 45-х выходят в сторону комнаты..тепло. плюс довольно аккуратный вид… всегда есть место для творчества.
Мой дымоход между стропилами имеет размеры 12″ X 12″. Стропила 16 дюймов по центру, почти невозможно не задеть одну из них. У меня соборный потолок, и я не хотел никаких смещений в открытой трубе. Кроме того, прямой участок может облегчить очистку. в двойную жатку сверху и снизу коробки.Это не очень сложно.и конструктивно правильно.Если чем-то не хочется заниматься,любой порядочный плотник\рамник сделает это за пару часов.Так что ставьте печь там,где нужно должен быть и поставлен в прямой дымоход.
Надеюсь, ты не собираешься спиливать стропила, чтобы освободить место для печной трубы. Вам необходимо проконсультироваться с инженером-строителем о ваших намерениях. Один хороший снегопад в Мичигане этой зимой, и вы пожалеете, что никогда не знали о дровяных печах.
30-дюймовый вяз Clean Air
24-дюймовый вяз Clean Air
Husqvarna 346 Power Ported (seamer)
Husqvarna 357 Woods Ported (более кричащий)
Husqvarna 395 Great Big Heavy Slow Turd
Solo 681 Smokin Fast Stock Saw Nice Little Limber 4er
John Deer 5400 с грейфером BoDozer Real Handy
Прицеп-самосвал Moritz
24-футовый дековер BetterBuilt
Используйте печную трубу с двойными стенками и отводы. Тогда ваш минимальный зазор до горючих материалов составляет 6 дюймов, а печная труба с двойными стенками прослужит дольше, улучшит тягу и сделает ваш дымоход чище и безопаснее. Готово.
«Приверженность выдержанной древесине, достаточной тяге и бездымному сжиганию».
Ремонт разрушенного 2-этажного фермерского дома площадью 2000 кв. футов у озера Мичиган
Склоняюсь к Blaze King King, заинтересован в грядущем Вудстоке
Больше информации в моем профиле.
Если это действительно балка, вы не сможете разрезать ее без некоторой инженерной реструктуризации и повторной поддержки. Если это палка, построенная из габаритных пиломатериалов, хороший плотник, вероятно, сможет повторно поддержать обрезанное стропило. Если это часть фермы, не разрезайте ее без анализа инженера и рекомендации о том, как ее повторно поддерживать. Безопаснее всего было бы либо получить рекомендацию инженеров, либо не резать ее и не ходить, как говорили другие.
Резка и обрамление потолочной балки совсем не проблема. Если ваш дом построен из ферм, у вас может быть стропило также на одной линии с вашей трубой, и это другое дело, выполнимое, но другое. Но вы можете сделать выход на чердак, если это необходимо, с дымоходом, если у вас есть место.
Двустенная печная труба не выделяет столько тепла, как одностенная, это правда, но количество тепла, фактически получаемого от печной трубы в современной печи EPA, составляет очень небольшой процент по сравнению с теплом от печи . Я сомневаюсь, что вы могли бы заметить разницу в общем отоплении вашего дома в любом случае.
Посмотрите, как мы превращаем дрянной сборный камин в прекрасное дровяное отопление: https://postimg.cc/gallery/36ol8081q/
Hearthstone Mansfield (усадьба продана и согревает еще одну семью)
Husqvarna 136, 359xp, 372xp
Dolmar 421.. I думаю, мне это нравится. Блестящие Fiskars Super Splitter и X27.
Посмотрите, как мы превращаем дешевый сборный камин в прекрасное дровяное отопление: https://postimg.cc/gallery/36ol8081q/
Hearthstone Mansfield (Усадьба продана и согревает другую семью)
Husqvarna 136, 359xp, 372xp
Dolmar 421.. Думаю, мне это нравится. Блестящие Fiskars Super Splitter и X27.
Вырезать и обрамить потолочную балку совсем не проблема. Если ваш дом построен из ферм, у вас может быть стропило также на одной линии с вашей трубой, и это другое дело, выполнимое, но другое. Но вы можете сделать выход на чердак, если это необходимо, с дымоходом, если у вас есть место.
Труба печи с двойными стенками не выделяет столько тепла, сколько с одинарными стенками, это правда, но количество тепла, фактически полученного от трубы печи в современной печи EPA, составляет очень небольшой процент по сравнению с теплом от печи. . Я сомневаюсь, что вы могли бы заметить разницу в общем отоплении вашего дома в любом случае.
Не уверен, какую марку дымохода вы используете, но некоторые марки имеют трубу с углом 15 градусов, чтобы вы могли очистить стропило. Я НЕ стал бы резать стропила после того, как увидел, что дерево сделало с моей крышей, упав на нее. 15-градусный изгиб может быть размещен значительно ниже балки, а затем еще один с некоторым поворотом смещенной секции, чтобы правильно расположить ее.
Не уверен, какую марку дымохода вы используете, но некоторые марки имеют 15-градусную трубу, чтобы вы могли очистить это стропило. Я НЕ стал бы резать стропила после того, как увидел, что дерево сделало с моей крышей, упав на нее. 15-градусный изгиб может быть размещен значительно ниже балки, а затем еще один с некоторым поворотом смещенной секции, чтобы правильно расположить ее.
Сводчатые потолки придают вашему дому эстетическую привлекательность и создают ощущение простора. К сожалению, несмотря на все визуальные преимущества, которые вы получаете от сводчатого потолка, он может затруднить установку приборов, которые должны проходить через потолок.
Однако установка становится проблематичной, если вам нужно установить вытяжку над плитой, которая находится на кухонном острове. В этом случае единственным вариантом является установка воздуховода через наклонный потолок, а затем через крышу.
Приведенные ниже подробные шаги должны дать вам все детали, необходимые для самостоятельной установки вытяжки. Вам нужно будет адаптировать некоторые шаги к вашей ситуации, так как не все потолки и кухни сделаны одинаково.
Убедитесь, что у вас есть доступ к чердачному пространству прямо над потолком, где вы планируете установить вытяжку. Если у вас нет доступа к чердачному пространству над кухней, вам нужно будет установить его через потолок.
Проверьте чердачное пространство и убедитесь, что воздуховоды не задевают трубы, провода, балки или другие воздуховоды. Вам нужен свободный путь от потолка до крыши. Если у вас нет четкого пути, вам придется перенаправить то, что стоит на пути. Труба, идущая от вытяжки, может иметь максимум два колена. Кроме того, у вас может быть не более 30 футов воздуховодов. Это измерение начинается от верхней части вытяжки до вентиляционного отверстия за пределами вашей крыши. Убедитесь, что 30 футов достаточно, чтобы добраться до вершины крыши. Угол крыши может увеличить расстояние, и 30 футов может быть недостаточно. В этом случае вам нужно будет переместить свой диапазон. Кроме того, вы теряете 5 футов этого расстояния для каждого колена вашего воздуховода.
С помощью отвеса определите положение дымохода. Нижняя часть отвеса должна совпадать с вырезанными углами дымохода. Отметьте положение отвеса на потолке там, где он совпадает с углами вырезанного дымохода. Используйте малярную ленту, чтобы отметить эти позиции.
Убедитесь, что линия электропередач проходит с потолка рядом с дырой. Для установки розетки нужна линия электропередач. Для работы вытяжки потребуется блок питания. Если нет доступной линии электропередач, наймите электрика, чтобы установить для вас розетку.
Поднимитесь на чердак, чтобы установить опоры вокруг прорезанного отверстия. Используйте пару досок 2×4 или 2×6, чтобы создать опору для потолочного монтажного кронштейна. Используйте измерения, которые вы сделали ранее, чтобы установить доски нужного размера поверх балок.
Добавьте доски вдоль балок, чтобы усилить их. Вкрутите усиливающие планки в две ближайшие балки вокруг отверстия. Две усиливающие планки и две опорные планки должны образовывать раму, которая выдержит вес вытяжки. Раздвиньте раму, чтобы создать опору для потолочного монтажного кронштейна. Всегда используйте уровень, чтобы убедиться, что доски, которые вы устанавливаете, перпендикулярны земле.
Установите четыре опорных кронштейна на потолочные монтажные кронштейны. Нижняя часть этих кронштейнов должна быть от 24 до 36 дюймов плюс высота вашей вытяжки от верхней части варочной панели. Это идеальное расстояние от варочной панели до нижней части вытяжки. Отрегулируйте это расстояние в зависимости от типа вашей варочной панели.
Установите воздуховод. Имейте в виду, что в некоторых штатах воздуховоды должны быть непластиковыми. Некоторые вытяжки поставляются с пластиковыми регулируемыми воздуховодами. Вам нужно будет установить воздуховоды, которые будут соответствовать строительным нормам в вашем районе.
Наймите специалистов по кровле, чтобы они вырезали в крыше отверстие для дымохода. Они установят обшивку и уплотнения, чтобы убедиться, что отверстие в вашей крыше защищено от непогоды. Попросите их соединить воздуховод, идущий от вашего потолка, к вентиляционному отверстию на крыше.
Если на вашем сводчатом потолке нет достаточно большого чердачного пространства, чтобы вы могли туда попасть, вам потребуется определить расположение балок или стропил с помощью локатора стоек. Установите весовую опору на балку или стропило и отрегулируйте дымоход и воздуховоды в соответствии с расположением опоры.
Когда специалист по кровле прорезает отверстие в крыше, пусть он проделает отверстие насквозь через настил крыши и внутреннюю поверхность потолка. Установите воздуховод на это отверстие от вентиляционного отверстия снаружи до монтажного кронштейна на потолке.
