Строительство кирпичной печи своими руками

Оглавление:

• Русская кирпичная печка
• Голландская кирпичная печь
• Последовательность кладки печи
• Необходимые инструменты и материалы
• Принципы и нюансы кладки печи

В последнее время все старое возвращается, так и с печным отоплением. За какие-то последние 10 лет, стал популярным именно этот вид отопления частных, загородных домов и дач. И это неспроста, так как именно кирпичная печь своими руками внесет некую изюминку в интерьер любого частного дома или коттеджа. Именно этот предмет обихода указывает на отменный вкус и достаток хозяев дома.

Схема кирпичной печи.

Но на сегодняшний день очень тяжело найти хорошего мастера своего дела, и чтобы сложить печь с учетом всех правил, придется немного потрудиться и познать все необходимые нюансы и тонкости, которые необходимы для долговечной и практичной печи.

Для того чтобы иметь представление о самой кирпичной печи, необходимо знать сколько бывает их разновидностей.

Русская кирпичная печка

Такая печь является самой распространенной и многофункциональной. Она оснащена специальным лежаком для отдыха. Непосредственно под лежанкой располагается варочное отделение, которое получило название горнила или топки. Под топкой обязательно должно находиться поддувало, которое необходимо для создания непрерывности горения топочного материала дров или угля. В некоторых конструкциях предусмотрена ниша для хранения горячей пищи или кухонной посуды.

Схема русской печи с плитой и мойкой.

В основном русские печи из кирпича имеют стандартные размеры, высота которых около двух метров, ширина примерно 1,5 метра, а длина 2,5 метра. Благодаря таким габаритам печь способна обогреть помещение более 40 метров квадратных. Всем хороша такая печь, но есть и недостаток для топки требуется слишком большое количество топлива.

Шведская печка. Преимущество этой печи в том, что по сравнению с русской она более миниатюрная, при высоте два метра ее длина и ширина не более одного метра. Такая печь несет две функции: обогрев комнаты и варка пищи. Над топочным отсеком шведки преимущественно располагается двухконфорочная плита из чугуна, а духовой шкаф располагается сбоку. При кладке шведских печек существует один нюанс на кухне монтируют только плиту, а вся конструкция печи устанавливается в соседней комнате.

Такая конструкция содержит огромный минус есть высокий риск возгорания. Чтобы избежать этой опасности, шведки оборудуют заслонками.

Голландская кирпичная печь

Как ни странно, такое название эта печь получила от русских печников и назначение у нее единственное обогрев помещения.

Голландка обладает компактностью и очень высокой теплоотдачей. Применяя голландскую печь, за 10 часов можно протопить любое помещение полностью, а в не очень холодное время она может держать тепло в течение суток и это за счет извилистого дымохода в трубе, что и обеспечивает большую теплоотдачу.

Подобная кирпичная печь оснащается большим топливником.

При строительстве голландской печи важно применять исключительно печной кирпич, так как он способен за короткое время накапливать тепло и постепенно его отдавать.

Схема печки “Голландка”.

Печной кирпич это очень дорогой строительный материал и в связи с этим, если задумано выложить голландку, то придется значительно потратиться на стройматериал.

Можно смонтировать мини печь своими руками, такую как:

• садовая,
• банная дровяная,
• варочная,
• каминная,
• комбинированная отопительно-варочная печи.

Так, изучив разновидности кирпичных печей и зная технические характеристики постройки, можно сделать выбор печи. Но какая бы печь ни была выбрана, при кладке существуют общие требования и принципы строительства, с которыми также важно ознакомиться.

Последовательность кладки печи

Прежде чем начать кладку, необходимо учесть и противопожарные требования, и конструктивную безопасность, в связи с этим необходимо придать особое значение подготовительным работам, которые включают в себя следующие этапы:

• разработка проекта печи,
• определение места кладки печи,
• выбор материала,
• тщательный подбор инструментов,
• рассчитать затраты на строительство.

Схема кладки печи.

Проекту важно уделить особое внимание, так как именно от правильно разработанной инженерной схемы будет зависеть результат готовой конструкции.

При современных разработках не составит труда приобрести уже готовую схему и смету печи. Можно приобрести и готовые видеокурсы с подробным описанием работ.

Определяясь с местом монтажа печи, важно учитывать вид печи и квадратуру помещения, в данном случае, чтобы не натыкаться на подводные камни, неопытным печникам рекомендуется создать уменьшенный макет будущей печи, это поможет подробнее рассчитать все нюансы на стадии подготовительных работ.

Если все-таки предстоит выполнить большой объем работ, то придется обратиться за помощью к специалисту.

Необходимые инструменты и материалы

При монтаже кирпичной печи необходимы все разновидности инструментов как строительные, так и измерительные, и вспомогательные.

• болгарка,
• лопата совковая,
• сито для просева песка и раствора,
• расшивка,
• кельмы,
• кирка,
• дрель с миксерной насадкой,
• рулетка,
• отвес, гибкий и строительный уровни,
• печная линейка, которая представляет собой деревянную рейку с ровными краями,
• шаблоны проемов,
• а также ведра, тряпки и т. д.

Необходимые инструменты для кладки печей из кирпича.

Независимо от разновидности печи используются одинаковые строительные материалы кирпич, глина и песок. При выборе строительного материала особо важно подбирать кирпич. На сегодняшний день производится четыре вида печного кирпича:

• материал ручной формовки,
• силикатный,
• кирпич с огнеупорными свойствами,
• керамический кирпич.

При помощи керамического кирпича производят облицовку печей. Для более качественной конструкции лучше использовать более дорогой кирпич марок М-250 и М-500, так как их структура является однородной в отличие от дешевого материала. К тому же такой кирпич способен выдерживать многократный процесс нагрева и охлаждения. Также еще одним плюсом дорогих сортов кирпича являются отличные формовочные качества, что хорошо влияет на декоративную отделку.

Использованный песок должен быть очищен от постороннего мусора и примесей, для его очистки используют строительное сито.

А вот глина подразделяется на нормальную, тощую и жирную, и от качества глины напрямую зависит технологический процесс и пропорция при изготовлении раствора. Бывалые печники предпочитают нормальную глину.

При заготовке материала важно не экономить, приобретая некачественный материал необходимо учитывать, что печь кладется не на один год, как правило, скупой платит дважды.

Принципы и нюансы кладки печи

После приготовления раствора можно приступать выкладывать уже первый ряд кирпича. Для этого понадобится мастерок ИА шпатель. Но в давние времена профессиональные печники раствор выкладывали руками. Раствор равномерно клался на поверхность и размазывался тонким слоем.

Большинство неопытных мастеров допускают ошибки, когда не жалеют раствора при кладке. Нюансы кладки кирпичной печи заключаются в том, что чем тоньше слой раствора, тем прочнее будет адгезия кирпичей между собой, значит и конструкция будет прочнее и долговечнее, следовательно, больше теплоотдача печи.

Для наметки сколов кирпич необходимо держать на весу одной рукой, а другой небольшими ударами намечается поочередно грань скола. Держа на весу, резким движением кирки можно произвести точное разрубание по намеченным линиям. Первый ряд будущей печи выкладывается филигранно. Для этого первоначально должен быть уложен наружный слой кирпичей, и только потом закладывают середину, а швы с особой аккуратностью необходимо заполнить раствором, чтобы не было пустот.

Первоначальные ряды важно укладывать только из цельного кирпича и важно соблюдать правильную привязку швов швы, расположенные вертикально, не должны совпадать. Но все-таки после первого ряда кирпич придется разрубать.

Для правильной укладки рубленого кирпича колотую сторону нужно направлять вовнутрь конструкции кладки. Особо важно соблюдать эти нюансы при монтаже топливника и дымового канала, в противном случае сколотые места будут служить очагом скопления сажи, что приведет к быстрому засору дымоходной трубы.

При кладке трубы используют силикатный кирпич, так как его структура способна выдерживать перепады температур и воздействие атмосферных осадков.

После того как печь будет выложена, через месяц необходимо провести пробную топку. Важным моментом является возведение и соблюдения всех правил кладки.

Кладка кирпичной печи для бани своими руками: порядовка, чертежи, фото

• Материалы и инструменты для кладки печи
• Чертежи, проекты и схемы кладки кирпичной печи для бани
• Советы по самостоятельной кладке кирпичной печи для бани

Что бы осуществить кладку кирпичной печи своими руками, вы должны знать о том, как правильно осуществить порядовку кирпичной печи, какой кирпич и раствор для этого выбрать, а так же какие ошибки не следует допускать. Далее мы постараемся как можно подробнее рассмотреть технологию кладки кирпичной печи, и если вы не осмелитесь самостоятельно осуществить данное мероприятие, полученные знания позволят вам проследить за тем, насколько правильно это делает нанятый печник!

• Статья
• Видео

Материалы и инструменты для кладки печи

Технология кладки кирпичной печи для бани своими руками

Обращаем ваше внимание на то, что существует множество различных схем кладки кирпичной печи для бани, поэтому если вы впервые решили осуществить кладку кирпича, рекомендуем вам выбрать более простой чертеж. От этого эффективность печи для бани не слишком изменится, но за то вероятность успешного создания печи будет более высокой!

Итак, для кладки кирпичной печи своими руками вам понадобятся следующие материалы:

• Шамотный кирпич (для кладки топки)
• Красный огнеупорный кирпич либо природный камень (для кладки печи-каменки и дымохода)
• Глина и крупнозернистый песок (для создания раствора)
• Печное литье (каминная решетка, дверца поддувала и топки, вьюшки, колодцы для чистки дымохода,  чугунная плита, колосник и т. д.)
• Асбестовый шнур
• Бак для нагрева воды
• Оцинкованная проволока
• Стальной уголок
• Гидроизоляционный материал (рубероид)
• Стальная лента

Из выше перечисленных материалов можно сделать простейшую кирпичную печку для бани, но для того что бы сделать более функциональный агрегат, потребуются дополнительные элементы, указанные на чертеже.

Инструменты для кладки кирпичной печи своими руками:

• Болгарка с кругом по металлу и  алмазным кругом (для того что бы резать кирпич)
• Электрическая дрель с насадкой-миксером
• Емкость для раствора (лучше всего 10-литровое ведро)
• Мастерок
• Строительный уровень
• Отвес
• Деревянная киянка
• Рулетка и маркер

Это наиболее важные инструменты для кладки печи своими руками, но список может быть еще больше в зависимости от сложности проекта.

Чертежи, проекты и схемы кладки кирпичной печи для бани

Предоставляем вашему вниманию наиболее популярные схемы для кладки кирпичной банной печи:

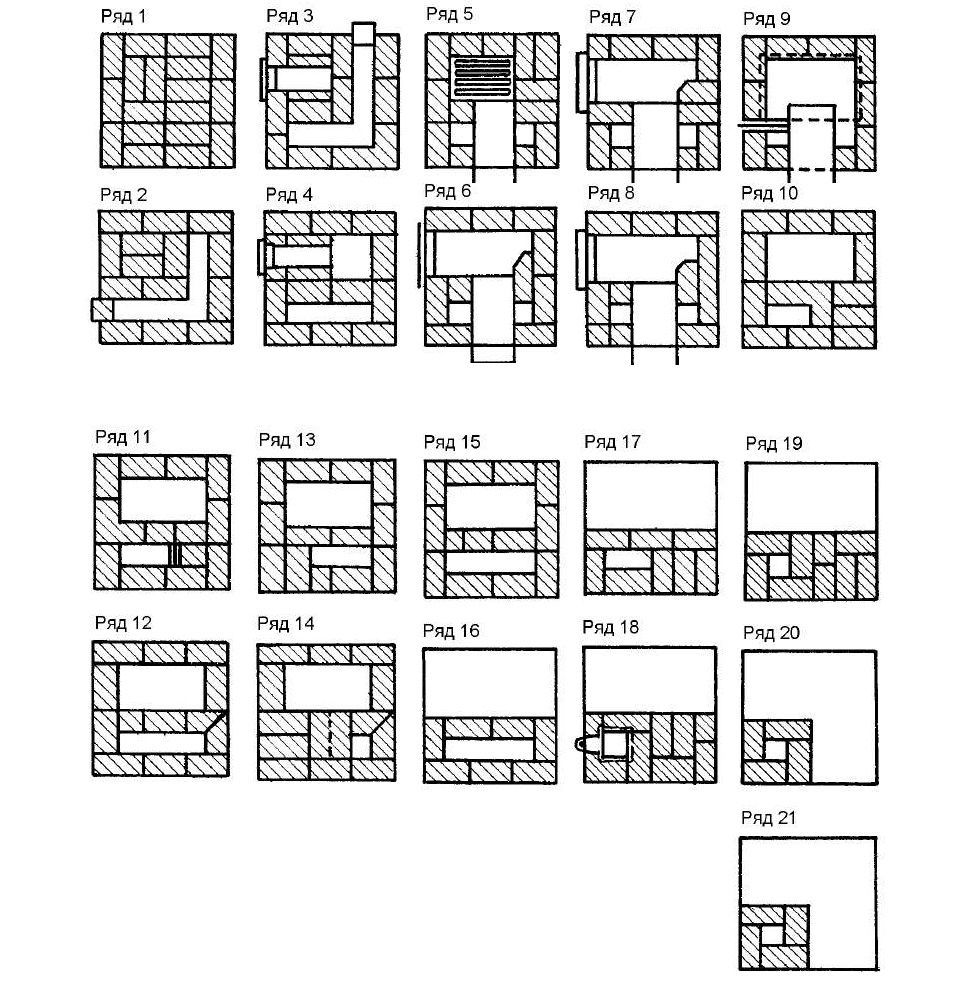

Схема кладки печи в бане

Второй пример схемы кладки банной печи из кирпича

Ознакомившись со схемами кладки кирпичной печи, а так же последовательностью и особенностями порядовки, переходим к основному процессу!

Технологию кладки кирпичной печи очень сложно объяснить словами, поэтому предоставляем вашему вниманию процессу кладки кирпичной банной печи на основе так называемых фото-шагов:

Мастер-класс кладки кирпичной печи для бани

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

Шаг 10

Шаг 11

Шаг 12

Шаг 13

Шаг 14

Шаг 15

Шаг 16

Шаг 17

Шаг 18

Шаг 19

Шаг 20

Шаг 21

Шаг 22

Если вы все же недопоняли, как правильно осуществить кладку кирпичной печи своими руками, мы так же предоставляем вашему вниманию следующие видео-уроки:

Простая технология кладки кирпичной печи своими руками

Поэтапная кладка кирпичной печи для бани

Основные моменты кладки кирпичной печи своими руками

Надеемся, что предоставленная информация наглядно объяснила вам весь процесс кладки кирпичной печи для бани своими руками. Напоследок хотелось бы уделить внимание некоторым моментам, связанным с технологией кладки кирпичной печи для бани!

Советы по самостоятельной кладке кирпичной печи для бани

Множество печников-новичков допускают простые на первый взгляд ошибки относительно кладки кирпичной печи. Результатом данных ошибок является разрушение печи, задымление всего банного помещения и что самое худшее – возникновение пожара!

Итак, при кладке кирпичной печи для бани своими руками, используйте следующие рекомендации:

1. Под кирпичную печь для бани обязательно создайте фундамент и осуществите его гидроизоляцию с помощью рубероида!
2. В процессе возведения фундамента для всей бани глину с траншеи сохраните, она понадобится для создания раствора при кладке печи.
3. Соотношение глины и песка при создании раствора для кладки должно составлять 2:1 либо 3:1. Что бы определить насколько хороший получился раствора, окуните в него деревянную палку, на ней должно остаться слой глины примерно в 2 мм. Если слой больше – в раствор необходимо добавить песок, если меньше – глину.
4. При закладке печного литья в ряды кирпича, оставляйте полу сантиметровый зазор между кирпичом и литьем, т.к. в процессе накаливания металл расширяется и может разрушить кирпичную кладку.
5. В процессе кладке кирпичной печи вы столкнетесь с тем, что кирпичи будут либо не доходить до конца ряда, либо выступать на несколько миллиметров. Это вызвано тем, что кирпич плохого качества. Что бы исправить положение отпиливайте выступающие части болгаркой либо делайте швы немного толще.

   Пилим кирпич при необходимости

6. Часто сталкиваются с тем, что размеров колосников превышает размер подготовленного под них отверстия в топке. В этом случае рекомендуется немного отпилить колосник, используя болгарку с кругом по металлу.
7. Осуществлять кладку кирпичной печи для бани необходимо строго по отвесу и используя строительный уровень.
8. В местах поворотов внутренних каналов дымохода обязательно устанавливайте очистные колодцы, т.к. в этих местах сажа скапливается чаще всего.
9. Следите за тем, что бы при кладке печи кирпичи не соприкасались с печным литьем. Эти места необходимо дополнительно защищать, наматывая на литье асбестовый шнур.
10. Для кладки топки используйте шамотный кирпич, он способен выдержать температуру выше 1600^оС. Для кладки печи-каменки можно использовать красный огнеупорный кирпич, который способен сохранять свои физические свойства при температуре до 850^оС.
11. Не экспериментируйте с диаметром дымохода, размерами топки и габаритами печи-каменки. Все размеры должны быть выбраны согласно общим стандартам.
12. Если рядом с кирпичной печью находятся деревянные элементы (к примеру, отделка интерьера бани с помощью доски вагонки), их необходимо обработать защитными антисептическими средствами, которые не только предотвратят гниение древесины, но и защитят ее от самовозгорания.
13. Ну и главное, о чем следует сказать – не решайтесь на кладку кирпичной печи своими руками, если вы совсем не имеете опыта в этом деле. Помните, «скупой платит дважды», поэтому если ваша печь будет неправильно построена, специалист возьмет в несколько раз больше денег на ее реконструкцию.

Вот и все, что мы хотели рассказать вам о том, как правильно осуществить кладку кирпичной печи для бани своими руками! Надеемся, что из данной статьи вы узнали много нового для себя и самостоятельная кладка печи станет для вас более простым мероприятием!

Простая технология кладки кирпичной печи своими руками

Поэтапная кладка кирпичной печи для бани

Основные моменты кладки кирпичной печи своими руками
