Кирпичная печь в частном доме:ликбез от дилетанта estimata

Печи для частного дома на дровах в некоторых ситуациях являются необходимостью, так как могут быть единственной возможностью отопить жилую постройку в связи с отсутствием газоснабжения и с целью экономии электроэнергии. Однако, очень часто печи устанавливаются дополнительно, так как способны не только уберечь семейный бюджет от лишних трат, но и внести в дом уют, обеспечив его особым целебным теплом.

Зачастую печь в частном доме делают из кирпича. Поставить печь, особенно если не выбирать сложные конфигурации её обустройства, относительно просто. При выборе модели важна не только её форма, но и теплоотдача. Она зависит от площади, на которую рассчитано печное отопление. Среди множества моделей выбирают те, которые проще сложить, можно и внести коррективы, зная нюансы и особенности выполнения работ.

Плюсы кирпичных печей:

• полная энергонезависимость и автономность работы
• у кирпичной печки высокий КПД: она жарко топится, долго сохраняет и длительное время отдаёт тепло
• она проста в эксплуатации  и имеет множество вариантов внешней отделки
• она одновременно обогревает дом и позволяет готовить более вкусную и здоровую пищу, испечь пироги и подогреть обед
• в доме создаётся благоприятная и особенно уютная атмосфера
• воздух в помещении не перегревается и не пересушивается
• печка в доме может стать многофункциональным теплогенерирующим аппаратом,  объединив в себе отопительное, варочное и водонагревательное устройство
• высокая ремонтопригодность. В случае необходимости любой из кирпичей можно быстро заменить.

Минусы кирпичных печей:

• длительный разогрев до начала теплоотдачи. С момента розжига до времени, когда начнётся полноценная отдача тепла, может пройти несколько часов.
• невозможность автоматизировать работу и добиться равномерного обогрева. По мере прогорания, дрова придётся подкладывать вручную
• повышенные требования к качеству материалов (кирпича) и профессионализму исполнителей
• потеря полезной площади в помещении. Чем больше печь, тем большее пространство она может обогреть, соответственно, это приводит к увеличению её габаритов
• большая масса. В зависимости от размеров и количества использованных кирпичей, она может весить от 4.5 тонн (это примерно 1000 шт. кирпича) до 20 тонн (5000 шт. кирпича). Поэтому под устройство требуется возводить отдельный фундамент или прибегать к усилению основного
• неравномерный режим обогрева помещений. Чем дальше находишься от печи, тем холоднее. Именно поэтому в деревенских домах вся жизнь традиционно сосредоточивалась вокруг нее;

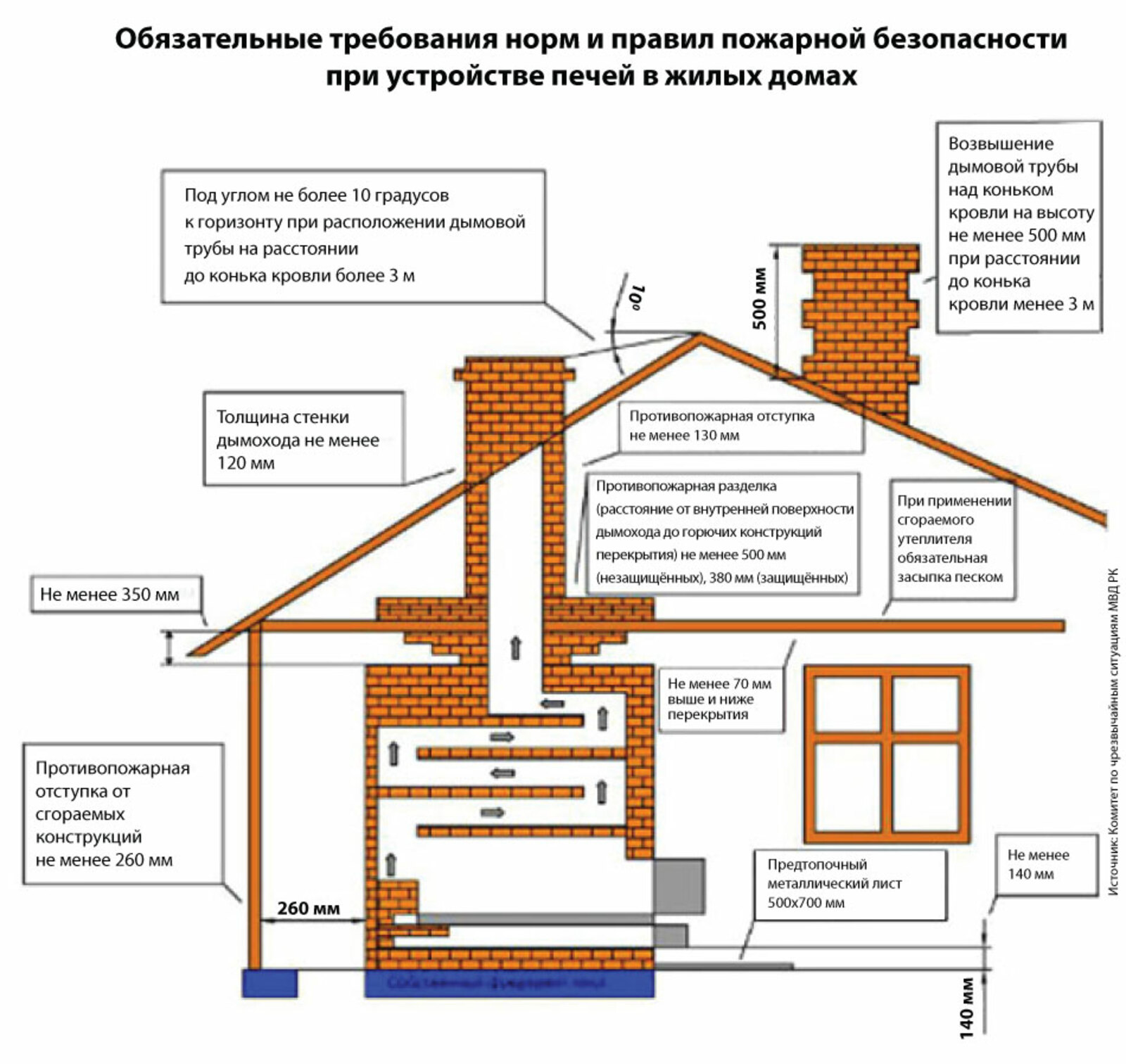

• отопительное устройство, построенное с нарушениями норм и правил –  возможная причина возникновения пожара;
• резкий разогрев может привести к появлению трещин в конструкции.

Виды кирпичных печей по назначению

Кирпичная печь может быть четырех видов – отопительно-варочная, варочная или просто отопительная, специальные. Кроме них существуют и многофункциональные варианты, включающие камин, водогрейную емкость и даже водяной контур – для отопления площади, большей по размеру, чем способно обогреть только само сооружение. Поэтому, если принимается решение установить в доме кирпичную печь, в первую очередь  нужно определиться с выбором модели.

Каждый из вариантов печей может быть массивным или компактным. Все зависит от площади дома и места под обустройство.

Отопительно-варочная кирпичная печь

Такая печка может быть не только с варочной панелью, но и духовкой и баком для нагрева воды. Есть модели с сушилкой. Такая печь может нагреть пару комнат небольшой площади.

Эти печи встраивают в стену, поворачивая плиту и топочную часть в сторону кухни, а заднюю — к жилым помещениям. Таким образом печь ещё и работает в качестве перегородки между комнатами, давая теплый воздух в спальне или гостиной.

Подобная конструкция выручит в любых ситуациях, поэтому ее чаще всего устанавливают в тех случаях, когда другого отопления в доме нет. Однако, зачастую от таких печей не спешат отказаться и при наличии в доме газового котла отопления.

Отопительная кирпичная печь

Печка предназначена только для отопления, и делается, как правило, небольшого размера. В конструкции отсутствует варочная панель и духовой шкаф, но может быть встроен водогрейный резервуар и присутствовать функция камина. Такая печь способна обогреть две или даже три небольших комнаты, при правильном ее встраивании в стены между помещений.
Её монтаж делается для поддержки температуры и влажности в доме в весенний период и ранней осенью.

Отличный вариант для дачи, когда есть на чем готовить пищу отдельно. Если электричество в дачном массиве часто отключают, следует выбрать модель с варочной поверхностью.

Варочная кирпичная печь

Варочная поверхность может служить не только для приготовления пищи, но и для отопления небольшой площади помещения, в котором установлека.

Варочный вариант печи обычно выбирается для установки в дачных условиях, в том случае, если владельцы проживают там только в летний сезон. Иногда такая печь устанавливается и в частном доме дополнительно к газовому или электрическому отоплению – в целях экономии более дорогого по сравнению с дровами топлива. Варочная печь обычно оснащается варочной панелью, духовым шкафом, а иногда и водогрейным резервуаром.

Специальная кирпичная печь

Эти печи предназначены для решения узкоспециализированных задач: выпекания хлеба или пиццы, подготовки бани, сушки белья или отделки в помещении. В эту группу входят печи для гаражей, теплиц, мастерских.

Виды кирпичных печей по устройству дымовых каналов

Кирпичная печь с горизонтальными каналами

В такой системе на каждый горизонтальный канал нужно ставить прочистную дверцу, для удаления пепла и сажи, которые оседает на горизонтальной поверхности каналов. В такой печи горячие газы не задерживаются в самой печи, а отдают тепло только по ходу движения к дымоходу.

Кирпичная печь с горизонтальными каналами и тепловыми карманами

В данной конструкции печи в каналах присутствуют тепловые карманы, в которых аккумулируется тепло. Среднее сечение канала по всей длине стало больше, что привело к снижению скорости движения газов. При более низкой скорости движения газов, увеличивается теплоотдача от горячих газов к телу самой печи. Такая конструкция печи является более теплоемкой, соответственно с более высоким КПД.

Кирпичная печь с вертикальными каналами

Такая система каналов создает большее сопротивление для движения газов, что является, как плюсом, так и минусом этой системы. Минус – нужен более высокий дымоход для протягивания газов по каналам печи. Второй недостаток – это перегрев первого канала, и как следствие возникновение серьезных внутренних напряжений (т.е. может растрескиваться кладка). Плюс – такая печь менее выдувается из-за большего сопротивления в каналах.

Противоточная кирпичная печь

Эта система отличается от системы с вертикальными каналами тем, что опускной канал в ней более широкий. Это приводит к тому, что скорость движения газов в нем падает и возрастает теплообмен между горячими газами и стенками самой печи.

Колпаковая кирпичная печь

Эта система устроена по принципу свободного движения газов. В ней нет тепловых каналов, по которым идет движения газов, а есть колпак. Горячие газы, поднявшись к верху, колпака остывают (отдавая свое тепло печи) опускаются вниз и выходят в дымоход. После того как все дрова в печи сгорают, в колпаке остаются горячие газы, продолжающие отдавать свое тепло. Для такой печи не нужен высокий дымоход. Такая печь практически не выдувается. Колпак или колпаки могут быть разной формы и размера, что позволяет сделать печь любой формы и размера. В колпаковых печах можно использовать любое топливо –даже газ и электротены. В колпаковых печах выше КПД и они экономичнее. Эта система более выигрышная, чем приведенные выше варианты.

Комбинированные кирпичные печи

Часто применяются комбинированные систем дымооборотов в печах. Комбинации бывают разные и их большое множество. При проектировании возможно совмещать вертикальные, горизонтальные обороты и колпаки в разных вариантах.

Виды кирпичных печей по форме

По форме встречаются следующие варианты печей

• прямоугольные. Соорудить такие конструкции проще всего.
• квадратные. Обладают наиболее компактными размерами.
• угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
• круглые. Очень экзотичный и красивый вариант.
• т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также рекомендую ознакомиться с статьей “Кладка кирпичной печи в частном доме”.

Печи из кирпича для деревянного дома: кирпичная печь для дома из дерева

Содержание:

1. Выбор материала для кирпичной печи
2. Составление проекта печи
3. Этапы строительства печи
4. Видео об основных нюансах кирпичной печи

Профессия печника всегда пользовалась в России большим уважением: именно от него зависело, будет ли в доме тепло в суровую зиму. Существовали сотни тонкостей печного дела, которые поколениями передавались от одного мастера к другому.

Сейчас это ремесло отнюдь не ушло в прошлое: современный дом можно снабдить настоящей кирпичной печью, которая станет как уютным дополнением интерьера, так и полезным дополнительным обогревателем. Кирпичные печи в деревянном доме можно построить на любой вкус, но при этом важно соблюдать основные правила.

Выбор материала для кирпичной печи

Основа любой печи – правильно подобранный материал, а выбор сегодня достаточно велик. Классическое решение – красный полнотелый кирпич из обожжённой глины, силикатный кирпич может применяться при строительстве дымоходов, но используют его нечасто.

По прочности рекомендуется выбирать керамический или шамотный кирпич, плотность которого составляет до 250 кг/см². Есть ещё несколько правил выбора:

• Для кладки печи подойдёт только нормально обожжённый красный кирпич: слишком тёмный цвет говорит о том, что глину передержали при обжиге, а слишком светлый материал, напротив, говорит о недостаточной термической обработке.
• Поверхность должна быть ровной: на ней не может быть вздутий и сколов, кроме того, нужно выбирать кирпич с правильными геометрическими размерами. Стандартная величина составляет 250х125х65мм, однако в строительстве может использоваться полуторный или двойной тип кирпича.
• У продавца должны быть документы на партию кирпича, кроме того, желательно убедиться, что они одинаковые по размеру. Даже небольшой процент брака значительно усложнит процесс кладки.

Помимо кирпича и раствора для кладки, потребуется приобрести ещё комплект чугунной фурнитуры. Это колосник для топлива, топочные и поддувальные дверцы, заслонка, духовой шкаф. Когда собран весь комплект, можно приступать к строительству.

Составление проекта печи

Если кирпичная печь для деревянного дома строится в качестве основного обогревателя, нужно учитывать, что 1 кВт энергии, вырабатываемый печью, будет достаточно на обогрев 10 квадратных метров дома. Соответственно рассчитывается мощность отопительного оборудования и размеры топки, хотя при этом нужно учитывать ещё несколько параметров. На эффективность печи влияет наличие и качество утепления, толщина стен, проведённая конопатка и ещё целый ряд параметров.

При проектировке печи из кирпича для деревянного дома желательно воспользоваться советами профессионального печника. Он поможет совместить обычную топочную камеру с варочной панелью или с камином, тогда функционал обогревателя значительно расширится.

Печь в деревянном доме из кирпича должна строиться на отдельном фундаменте, который не будет связан с фундаментом самого здания. Это делается из-за усадки, которая может идти неравномерно и привести к различным перекосам. Бетонный фундамент заливается с расчётом, чтобы он оказался примерно на 5 см шире самой печи, кроме того, нужно рассчитать так, чтобы труба дымохода приходилась между стропилами.

Важнейший шаг проектировки – составление чертежей: это вертикальный разрез печи, показывающей, как и куда будет проходить дым, и порядовка – горизонтальные разрезы с чертежами каждого ряда. Она позволит заранее рассчитать расположение кирпичей в кладке, и этого плана нужно будет строго придерживаться.

Этапы строительства печи

Кладка печи – достаточно сложный процесс, требующий от мастера опыта и терпения. Раствор для печи делается из песка, воды и глины, при этом пропорция определяется опытным путём.

Если глина является слишком жирной, в неё добавляют песок, если тощей – её разбавляют водой. Чтобы проверить раствор, из него можно скатать шарик и бросить его об пол. Правильный раствор должен быть пластичным, и в нём не появятся трещины.

Кирпич перед началом кладки замачивается в воде, чтобы он не вытягивал воду из раствора. Основание укрывают гидроизоляционным слоем: обычно это 2 слоя рубероида, которые прикрепляются битумной мастикой.

Кладка выполняется согласно порядовке, а чтобы она была ровной, её рекомендуется вести по направляющим, которые устанавливаются вертикально между полом и потолком. Есть несколько важных секретов печного дела:

1. Чтобы кладка стала как можно более ровной, её желательно скреплять при помощи перевязки швов. Это убережёт стены от трещин после окончательного высыхания раствора.
2. Особенно тщательно нужно уложить первый ряд, при этом важна точность до одного миллиметра. Кирпичи на гидроизоляционном слое сначала выкладывают без раствора согласно порядовке. Только после тренировочного выкладывания ряда кирпичи прикрепляют к основанию и друг к другу.
3. В процессе кладки устанавливается колосниковая решётка и топочная дверца, а в путях дымоудаления должны присутствовать дверцы для последующей очистки сажи. Кирпич, который используется для внутренней части дымохода, рекомендуется закруглять: чем меньше будет острых углов, тем меньше сажи будет оседать на стенках.

После завершения кладки швы затирают глиняным раствором, которому дают высохнуть. Отделка может быть разной: её штукатурят и белят, иногда печь облицовывают плиткой-изразцами. В результате она станет не только полезным обогревателем, но и отличным украшением, которое будет прекрасно смотреться в деревянном доме.

Мини печь для дачи из кирпича своими руками: заказ, виды конструкций

Кирпичные печи, даже маленькие, имеют ряд преимуществ перед металлическим отопительным оборудованием. Это связано с быстрым нагревом железных устройств и соответствующей скоростью охлаждения. Мини-печь для дачи из кирпича долго отдает тепло и поддерживает комфортный микроклимат. Сооружение можно возвести своими руками, не прибегая к помощи мастера.

Содержание

1. Преимущества установки малогабаритной дровяной печи
2. Схемы кирпичной мини-печи
3. Малая конструкция
4. Малая варочная печь с подогревом
5. Расположение мини-печи
6. Инструменты и материалы для строительства мини-печи
7. Алгоритм кладки
8. Возможные проблемы

Преимущества установки малогабаритной дровяной печи

Для небольшого дома достаточно малогабаритной печи с 1 конфоркой

Маленькая печь для кирпичного дома – акцент в интерьере интерьер гостиной. При строительстве необходимо учитывать ряд аспектов, от практичности до безопасности. Популярны модели «Голландка», «Русская» и «Шведка». Первая компактна, вторая функциональна, а третья часто используется для обогрева.

Плюсы кирпичной печи:

• стабильное теплоснабжение;
• поддержание заданной температуры длительное время;
• на этапе охлаждения поглощает пар, выделяющийся при нагреве;
• экономичная конструкция;
• нельзя обжечься на поверхности.

Использование оборудования на большой площади нерационально, так как помещение будет долго прогреваться. Сама печь занимает мало места. При возведении конструкции необходимо соблюдать технику кладки. В противном случае нарушение целостности приведет к некорректной работе.

Схемы кирпичных мини-печей

Маленькая печь с большой варочной поверхностью

Мини-печи для дачи подразделяются по назначению, виду топлива, мощности и периодическим топкам. Чтобы подобрать подходящую модель, нужно определиться с указанными параметрами. Размер и внешний вид зависит от предпочтений хозяина дома и размера площади.

Малая конструкция

Печное оборудование предназначено для обогрева жилого помещения и редко используется для приготовления пищи. Небольшая конструкция оснащена тепловыделяющей плитой. Некоторые модели требуют установки чугунной варочной панели.

Малая варочная печь с подогревом

Основное назначение печных моделей – обогрев помещения и приготовление пищи. В конструкцию входит духовой шкаф и варочная панель. Оптимальный вариант размещения техники – использовать ее в качестве межкомнатной перегородки. Строение используется как водогрейный котел на один контур, но отапливать его будет дровами.

Расположение мини-печи

Временная мини-буржуйка

В целях соблюдения пожарной безопасности, а также для экономичности печь на даче устанавливается в готовом здании. При строительстве учитывайте следующие правила:

• не устанавливать возле наружной стены;
• в центральной части используется как элемент зонирования;
• допускается установка в виде перегородки;
• учитывается схема расположения балок для вывода дымохода на улицу.

Небольшие печи занимают мало места благодаря своим размерам: ширина – 50-70 см, длина 65-100 см. Отопительная конструкция достигает 2,3 метра в высоту, а нижний предел 1,5 м. Конструкция может быть оборудована с плитой, духовкой и водонагревателем.

Инструменты и материалы для строительства мини печи

Рекомендуется использовать огнеупорный кирпич

Для изготовления мини печи из кирпича своими руками используется силикатный, огнеупорный или керамический тип кирпича. Второй вариант предпочтительнее, т.к. позволяет создать несгораемую конструкцию. Из огнеупорного кирпича выделяют шамотный и огнеупорный типы, которые наиболее подходят для внешней кладки топки.

В качестве инструмента вам понадобится:

9правило 0007;
• плита и молот-кирка;
• забава для втирания раствора;
• строительный уровень и отвес;
• ершик для чистки канала;
• рашпиль, угол, плоскогубцы и долото.

Кладка кирпича осуществляется на раствор, который готовят из глины, подобранной в соответствии с типом материала.

Для приготовления смеси взять песок речной фракцией 1-1,5 мм и глину в соотношении 2,5 к 1. Довести раствор до нужной консистенции водой. Простой вариант – приобрести готовый состав для кладки печи.

Традиционно фундамент дома служит основанием для небольшой кирпичной печи для дачи, но при этом они не должны соприкасаться. На монолит укладываются гидроизоляционные материалы. Если пол деревянный, половые доски убираются с места укладки. Учтите, что фундамент конструкции больше, чем сама печь.

Алгоритм кладки

Печь выкладывается на бетонное основание

Строительство печи происходит на готовом основании, выступающем за его пределы на 10-20 см. Со стороны топки специалисты рекомендуют оставлять 50-70 см для установки площадки предварительного прогрева. Возведение конструкции осуществляется на глиняно-песчаном растворе по подготовленным чертежам.

Прочно положите первые два ряда. На третьем начинайте выкладывать камеру поддувала, устанавливая дверцу на проволоку. Четвертый уровень предполагает дальнейшую кладку кирпича, укрепление поддувала и обустройство выступа под колосник. Саму решетку монтируйте без раствора на пятом ряду, оставляя зазоры 5-7 мм.

Дойдя до шестого ряда, установите в портал противопожарную дверь. Закрепите его стальной проволокой или строительными полосами. С 7 по 11 уровень продолжайте выкладывать топку.

Лента металлическая для крепления кладки

После выполнения 11 р. уложите металлическую полосу или уголок для поддержки варочной панели. Затем установите настил из панелей. С 12 по 15 ряд начинают строить стены вокруг камеры и дымохода, идущего от топки. Используйте лист плоского шифера, чтобы сложить огнеупорную крышу. В 16 р. закройте варочную поверхность сплошной кирпичной кладкой и продолжайте формировать выход дыма. Когда закончите, установите дверцу дымохода, чтобы удалить сажу и мусор — используйте стальную пластину. Закрепите элемент раствором. С 19 рядадо 22 кладут кирпичи по схеме.

Выложить нишу для духовки с 23-го ряда, на следующем сложить стенки и установить тумбу. На дно камеры по периметру ниши положите полоски асбокартона. Оберните печь веревкой из того же материала. Эти работы направлены на усиление контакта с кирпичами и лучшее накопление тепла. Завершите шкаф.

С 25 по 27 ряды уложить вокруг печи. На следующем уровне установите вторую дверь для уличного дымового канала. В 29, продолжить кладку и сделать первый вентиль, второй установить на 32 ряд, который также является основанием для кирпичной или металлической трубы. С 30 до 35 – продолжить строительство печи по проекту.

После завершения работ высушите печь и произведите пробную растопку. Данное мероприятие лучше проводить со специалистом пожарной службы для составления акта о сохранности конструкции.

Возможные проблемы

Отопительный водяной контур

Малогабаритные кирпичные печи для дома рекомендуется возводить в небольшой постройке или временной избе. Например, такие постройки с отопительной конструкцией можно строить рядом с основным коттеджем. Такая конструкция идеальна для подачи тепла на небольшую площадь, на которую нецелесообразно подводить центральное отопление, в том числе и для цеха.

Перед началом строительства следует ознакомиться с распространенными ошибками:

• Кирпичная кладка ведется без перевязки швов.
• Использование металлических пластин или элементов в зонах контакта с огнем.
• Расположение кирпича в трубе на ребре.
• Облицовка без учета степени расширения материалов.
• Неправильная изоляция пиломатериалов.
• Неправильное размещение печи на основании.

Небольшая кирпичная конструкция для отопления актуальна на даче, в доме и в гараже. В зависимости от назначения подбирается размер и место для установки.

Типы

, примеры заказов + руководство по сборке

Очаг является сердцем зданий, не подключенных к централизованным сетям. Он вырабатывает необходимое для жизни тепло и дает энергию для приготовления пищи. От его производительности и экономичности зависит микроклимат в сооружении, да и сам срок его службы, а это очень важные факторы для работы агрегата, согласитесь?

В статье мы подробно представили, как правильно построить кирпичную печь для дома. Приведены схемы строительства дома, тщательно проанализированы технологические нюансы. Предлагаем тщательно отобранную, скрупулезно выверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печей.

Новичкам и владельцам загородной недвижимости, желающим следить за работой наемных мастеров, поможет информация, которую мы предложили, исходя из строительных требований. Большим подспорьем в освоении материала станут фотоизображения и видеоинструкции.

Содержание статьи:

• Выбор конструкции печи из кирпича
  • Классификация по назначению
  • Деление на виды по движению газов
  • Производительность кирпича
  • Частота топки печи
  • Ge метрические параметры агрегата
• Три варианты кладки печи с заказами
  • Вариант №1: русская печь с высокой лежанкой
  • Вариант №2: усовершенствованная печь-теплушка
  • Вариант №3: простая печь со щитком
• Выводы и полезное видео по теме

Выбор конструкции кирпичной печи

В конструктивном изобилии кирпичных печей разобраться непросто. Однако владельцам загородной недвижимости, желающим обустроить дом кирпичной сборкой, следует изучить этот непростой вопрос. Лучше заранее определить оптимальный вариант по назначению и устройству, чем перестраивать и модернизировать.

Печи кирпичные подразделяются на типы по следующим признакам:

• Назначение.
• Тип движения газа.
• Производительность.
• Частота печи.
• Геометрические данные.

В идеале плита, идеально подходящая лично для вас, выбирается по двум-трем наиболее важным критериям. Разберем, что следует отнести к значимым, на ваш взгляд, аспектам, что станет основой для выбора оптимального заполнителя кирпича.

Фотогалерея

Фото

Традиционная русская печь

Вид используемого твердого топлива

Самодельная печь

Отопительная печь большой емкости

Классификация по назначению

По по назначению кирпичные печи для частного домовладения делятся на три группы:

• Отопление. Кирпичные конструкции, выполняющие единственную обязанность – снабжение теплом обслуживаемых помещений. Отапливаемых помещений может быть не более трех. При этом стены печи должны по возможности служить частью межкомнатных перегородок.
• Печи, оборудованные как тепловыделяющей поверхностью, так и варочной панелью. Кирпичные плиты, оснащенные только чугунной варочной поверхностью, также относятся к этой категории.
• Специальное назначение. Это агрегаты, предназначенные для решения узкоспециализированных задач: выпечки хлеба, подготовки ванны к приему процедур, сушки белья или отделки в помещении. В эту группу входят печи для гаражей, теплиц, мастерских.

Типичными представителями первой группы являются голландки, тонкостенные печи, построенные в каркасных, изразцовых и марковских конструкциях. Для второй группы характерны русские печи, печи с водяным контуром и без него, а также кухонные очаги.

Фотогалерея

Фото

По функциональному назначению кирпичные печи для обустройства загородных домов делятся на отопительные и отопительно-варочные

Для приготовления пищи предназначены печи с чугунной плитой, которые могут или могут не иметь съемных горелок

Кирпичные отопительные приборы не оборудованы варочными панелями. У них нет ни печей, ни противней для выпечки хлеба. К ним относятся голландские, ирландские, камины и аналогичные конструкции

В отопительно-варочных печах имеется теплопроводная решетка с дымовыми контурами, варочная поверхность для приготовления пищи. Контур отопительной воды можно подключить к шведским каменкам.

Универсальные русские печи в избах частично заменяют мебель. Кроме топки и конфорки обычно имеют лежаки, устроенные на крыше агрегата

Топчаны, пристроенные к основному топочному массиву, могут обогреваться одновременно с печью или получать тепло только за счет ее отопление

Печи кирпичные относятся к печам специального назначения. Это высокопроизводительные агрегаты, которые быстро повышают температуру в парилке.

Среди отопительных агрегатов есть варианты, подготавливающие теплоноситель к нагреву воды. Оснащаются встроенными/навесными котлами или металлическими контурами

Вариант пароконвектомата

Кирпичные печи

Каминная печь

Шведские универсальные печи

Многофункциональная печь с лежанкой

Кирпичный камин с приставным топчаном

Кирпич печь-каменка для бани

Печи водяные отопительные

В третьей группе обилие вариаций. Однако если принять во внимание конструкции из кирпича, то в основном преобладают печи. Хотя они могут быть и металлическими, но с кирпичной футеровкой – футеровкой топки огнеупорным кирпичом.

Кирпичные печи строятся из материала с высокой теплоемкостью и относительно низкой теплопроводностью. Проще говоря, отопительные, варочные и банные печи из кирпича нагреваются медленнее, чем металлические, но и сохраняют тепло гораздо дольше.

Низкая теплопроводность кирпича хороша еще и тем, что, несмотря на высокую температуру внутри печи, достигающую 500-700º, внешняя поверхность кирпичной конструкции прогревается только до 95-100º. Этот превосходный отель отвечает требованиям гигиены и безопасности.

Фотогалерея

Фото

Для кладки основного массива топки и дымового канала, самостоятельных печей потребуется полнотелый красный кирпич. Покупайте только первоклассные изделия без трещин и сколов.

Для кладки печей сейчас выпускается красный кирпич, на наружную сторону которого наносится рельефный рисунок. При использовании такого материала необходимость в отделке и облицовке здания отпадает сама собой

Для кладки топок, их футеровки (внутренней облицовки) или для сооружения пода русской печи применяется огнеупорный шамотный кирпич

Для выполнения фигурных деталей, ровных углов, красивых печей, фигурных клинкерных элементов можно приобрести

Кирпич красный полнотелый первого сорта

Кирпич с рельефной лицевой стороной

Кирпич огнеупорный огнеупорный

Элементы клинкерные фигурные

900 48 Деление на виды по газовый механизм

Приоритетные качества материала весомо дополняют конструктивные особенности печей. Для повышения теплоемкости в них предусмотрены дымовые каналы и камеры, по которым некоторое время циркулирует дым, прежде чем выйти из печи через дымоход и в атмосферу.

Движение газов по дымовым каналам – дым преувеличенно преувеличенно будет описываться так:

• Дымовые газы высокой температуры, устремляясь из топки вверх, встречают на своем пути печное перекрытие.
• Наткнувшись на препятствие, газы втекают в вертикальные и горизонтальные каналы и курсируют по ним, отдавая тепло стенкам топки.
• Дымовые газы, передавшие тепло кирпичу, остывая, опускаются к выходу в дымовую трубу и через нее выходят в атмосферу.

Обратите внимание, что в печах с горизонтально ориентированными каналами охлаждение газов происходит быстрее, т. к. по ним газы движутся медленнее, чем по вертикальным каналам. В результате тепло распределяется по тепловыделяющему массиву неравномерно, чаще всего оно скапливается на выходе из топки.

Для повышения теплоотдачи внутреннее пространство кирпичных печей оборудуют дымовыми трактами – дымовыми каналами, курсируя по которым дым отдает тепло заполнителю

Поэтому в печном деле преобладают кирпичные конструкции с вертикальными дымовыми трактами. В них движение газа происходит за счет действия законов природы. Они соединяются друг с другом или с каналом, выходящим из топки, короткими горизонтальными перемычками.

К недостаткам конструкций с вертикальными дымовыми трактами относится заметная разница в прогреве части топки, расположенной над каналом, примыкающим к топке, и канала, совмещенного с дымоходом. В агрегатах с горизонтальными оборотами низ печи прогревается лучше, вверху холоднее, что лучше по санитарным нормам.

Если вы решаете, как и какую кирпичную печь построить в доме, нужно учитывать, что дым в идеале движется вертикально в восходящем или нисходящем направлении, в зависимости от конструкции. Только под давлением газов, скопившихся над или под перекрытием, оно перетекает в следующий оборот.

Наличие в конструкции каналов слишком большой длины, даже если по площади преобладают вертикально ориентированные пути, тоже не лучший вариант. В результате слишком долгой циркуляции газ слишком сильно охлаждается, что, как и в случае с горизонтальными оборотами, грозит неравномерным нагревом.

Расположение вертикальных и горизонтальных каналов зависит от того, с какой скоростью должен двигаться газ в определенной части топки. В горизонтальных каналах дым застаивается, в вертикальных каналах движется за счет сил гравитации

Недостатки неравномерного распределения частично устранены в колпаковых печах. В этой группе конструкций печей традиционные раздельные каналы объединены в одну камеру – колпак, расположенный над топкой.

Газ, вытекая из топки в колпак через узкое отверстие, ударяется о верхний потолок печи. Растекаясь от удара в разные стороны, он падает вниз, откуда под действием естественной тяги втягивается в дымоход. Схема с колпаком позволяет равномерно распределять тепло, но и у этой группы есть недостатки – верхняя часть нагревается сильнее, чем нижняя.

По теплоемкости колпаковые конструкции опережают печи с оборотами. Поэтому первые выбирают для обустройства домов большой площади, вторые – для дач и небольших строений, для обогрева которых не нужен излишне производительный агрегат.

В колпаковых печах дымовые газы движутся не по системе каналов, а внутри камер, тем самым выравнивая теплоотдачу по всей площади топочного массива

Кирпич Исполнение

Печь должна покрывать теплопотери обработанных помещений. Поэтому его мощность напрямую связана с тепловыми характеристиками помещений. Их находят сложением потерь через стены и полы с потолками, через дверные и оконные конструкции, через .

Расчет теплопотерь позволит определить производительность печи, которая должна быть несколько больше расчетной, но не более чем на 15 %. Если мощность кирпичного заполнителя больше указанного предела, следует выбрать другую конструкцию.

Для облегчения процесса выбора наиболее подходящей кирпичной печи для кладки в малоэтажном доме разработаны номограммы. График ниже, упрощающий расчеты по выбору печи, создан для помещений с одной наружной стеной.

Для упрощения и облегчения расчета потерь тепла в помещениях малоэтажной застройки разработаны графики. Этот показывает площадь и потери тепла в помещениях с одной наружной стеной.

Пользоваться представленной номограммой предельно просто. На оси абсцисс этого графика необходимо отложить точку №1 – размер площади помещения, с теплопотерями которого мы сейчас имеем дело. Ее следует подтянуть до пересечения с наклонной линией, это точка № 2.

Затем слева от точки №2 провести горизонтальную линию до точки пересечения с осью ординат. Это точка №3, коэффициент внешних ограждений, обозначим ее КФ. Умножаем коэффициент на среднюю температуру, наблюдаемую в регионе в зимние месяцы (находим в Строительной климатологии).

Для помещений с двумя наружными стенами разработана другая номограмма. Для работы с ним помимо площади помещения потребуются сведения о высоте потолков.

При расчетах теплопотерь для помещений с двумя наружными стенами, помимо площади помещения, необходимо учитывать также высоту потолков

Для расчета тепловых характеристик печей с закрытыми поверхностями, обращенными к помещения, используются поправочные коэффициенты. Если одна или две боковые поверхности закрыты, полученные значения умножаются на 0,75.

Частота топки печи

По частоте загрузки топлива и специфике его обработки печи делятся на две группы:

• Периодическое действие . Это печи, в которые требуется загружать дрова и проводить топку несколько раз в день. Из-за того, что температура в их топках иногда достигает 1000º, они отличаются толстыми стенками. Обычно их кладут в ¾ или в 1 кирпич.
• Непрерывное горение. Эти печи не предназначены для накопления тепла, поэтому имеют тонкие стенки, сложенные в полкирпича или в. Топливо, заложенное в типичной шахтной топке, в таких печах тлеет около суток, порционно выделяя небольшое количество тепла.

Поскольку для непрерывного горения требуется регулярная подача большого количества кислорода, на дачном участке подобные конструкции особо не прижились. Правда, они на «отлично» справляются с отоплением больших частных домов, производственных и коммерческих зданий собственными котельными и механическими.

В малоэтажных загородных домах преимущественно устанавливаются печи периодического действия. Топят один-два раза в сутки, сохраняют тепло от 12 часов до полных суток

Подбираются печи периодического сжигания, ориентируясь на приоритетное количество печных процессов в сутки. В средних широтах печь следует топить дважды в сутки.

Столько же в северных регионах, но печь на севере увеличивается по продолжительности. На юге нашей страны отопления хватает один раз.

Русская печь – типичный представитель комбинированного отопительно-варочного агрегата, в котором готовят пищу, выпекают хлеб, сушат вещи и отапливают помещения

Геометрические параметры агрегата

В плане большинство кухонных очагов и отопительных печей напоминает прямоугольник. Причем варочные панели в основном прямоугольные, а комбинированные конструкции – квадратные или прямоугольные.

В русских вариантах конструкции обычно дополняются пристроенными кирпичными лежанками, спальными местами на верхнем потолке печи. К печкам пристраиваются не только буржуйки, но и атаки, и печи для сушки вещей, заготовки грибов впрок и тому подобных целей.

Галерея изображений

Фото

Большинство отопительных печей изготавливают с прямоугольным или квадратным сечением в плане, т. к. их проще всего разместить в малоэтажных домах

Прямоугольные и квадратные печи размещают в центре большого помещение, разделяемое или не разделяемое светлыми межкомнатными перегородками

Независимо от размеров печи в случае разделения пространства между межкомнатными перегородками их устраивают так, чтобы поверхности печи служили продолжением световой стены

Российские печи в основном изготавливаются в форме прямоугольника с разной высотой прямоугольных и квадратных конструктивных элементов

Кухонные печи для частного дома имеют небольшие размеры. Дымовые газы удаляются через дымоход, устроенный в стене.

Круглые в поперечном сечении бывают голландские и ирландские. Внешне их трудно отличить, разница в способах внутренней кладки, кирпичи можно класть прямо с подрезкой излишков или радиально по окружности

Отопительные агрегаты угловой формы позволяют значительно сэкономить место, но начинающим печникам будет сложно справиться с их спецификой кладки

По этажности печи делятся на одно- и двухэтажные. Вторые конструктивно сложные агрегаты, к устройству которых не стоит обращаться, не зная особенностей работы твердотопливных систем, их сжигания и отвода дымовых газов

Кирпичная прямоугольная секция

Большая печь в центре помещения

Интегрированный отопительно-варочный агрегат

Плита высокая прямоугольная

Компактная кухня

Кирпичная голландка в металлическом корпусе

Угловая кирпичная печь с камином

Двухэтажные печи в загородных домах

Отопительные печи бывают прямоугольными, квадратными и даже круглые, так называемые ирландские. Круглые разновидности строятся в металлическом каркасе, благодаря чему появляется возможность кладки в ¼ кирпича. Это обеспечивает долговечность и увеличивает теплопередачу.

К толстостенным моделям относятся русские печи и отопительные агрегаты, сложенные с толщиной стенки от половины до целого кирпича. Все конструкции, возводимые с толщиной стен до ½ кирпича, относятся к классу тонкостенных.

Пример конструкции круглого голландца с установкой кирпича на коротком ребре для устройства стен в металлическом корпусе. Не самый простой, но интересный вариант

Если вы думаете, как построить эффективную кирпичную печь в доме, предназначенном для постоянного проживания, с наименьшими затратами, то лучше отдать предпочтение прямоугольной или квадратной отопительно-варочной конструкции. Строительство очага для приготовления пищи и отопительного голландка вполне допустимо.

Для дачи вполне подойдет миниатюрная квадратная или круглая тонкостенная печь, если не предполагается приготовление пищи. Среди комбинированных вариантов оптимальной будет одна из малых разновидностей русской или шведской печи.

Также рекомендуем прочитать статью о том, как построить мини русскую печь своими руками. Подробнее — см.

Фотогалерея

Фото

Кладка основания циркулярной печи в корпусе

Установка колосника

Топка строительная из шамотного кирпича

Готовые круглые отопительные печи

Три варианта кладки печи по заказам

Строительство кирпичной печи достаточно затратно. Самый скромный вариант небольшого коттеджа в среднем может стоить 150 тысяч рублей. Поэтому желающих построить простую печь в частном доме без печников, то есть своими руками, много. В реализации этой идеи мы рады помочь самостоятельным мастерам.

Сразу оговоримся, что в предложенных к рассмотрению порядках понимается только порядок возведения печного массива, основной части конструкции с функциональными камерами и каналами.

Возведение фундамента мы не рассматриваем, так как его основные постулаты приведены в другой статье на нашем сайте. Мы не разбираем кладку дымохода в пределах мансарды или мансарды и над крышей. Мы не предлагаем проекты и заказы сложных двухэтажных отопительных конструкций, а представляем самые простые схемы.

Вариант №1: Русская печь с высокой лежанкой

Эта универсальная конструкция печи строится в средних и северных широтах нашей страны. Вы можете нагреть его один / два раза в зависимости от погодных условий. Если топливо загружается только один раз в сутки, то теплоотдача агрегата составит 2100 ккал/час. При проведении двух печей КПД увеличится до 3000 ккал/час.

Один из самых простых вариантов кирпичной печи оснащен минимумом приборов. Все, что вам нужно, это заслонка и дымоуловитель.

При выполнении одиночной топки в сутки боковая и задняя поверхности массива выделяются в количестве 1200 ккал/час, перекрытие будет выделять 500 ккал/час, а передняя стенка 400 ккал/час. Две печи увеличат указанные показатели до 1750, 700 и 550 ккал/час соответственно.

Как и в большинстве русских печей под подом, наружный край пода, на который выставляется посуда с едой перед отправкой в ​​устье или перед извлечением, имеет леток. Его называют подпожарным, предназначенным для хранения приспособлений для ухода за конструкцией.

Производительность позволяет идеально обработать площадь до 30 м². Особенностью описываемой конструкции является наличие сводчатых перекрытий над технологическими отверстиями. Если есть сомнения, что они будут выполнены идеально, можно сложить их без арок, просто прямоугольниками.

На фундамент печи, возводимой отдельно от фундамента дома, перед возведением массива укладывается гидроизоляционный слой. В процессе строительства часть массива засыпается песком с гравием, битым стеклом и кирпичом для повышения теплоотдачи

Стартовый первый ряд закладывается сплошным, для его возведения обычно рекомендуется использовать цементный или известковый раствор. Следующие три ряда со 2-го по 4-й строятся в виде колодца, но с отверстием для пятки, расположенным с лицевой стороны. В каждом ряду кирпич кладут с перевязкой, т. е. с выполнением швов.

В 5-м ряду начинается кладка арки, которую укладывают на фигурную опалубку, устроенную из доски или обрезков фанеры. Для поддержки элементов из кирпичей набиваются пятки. Затем укладывают два ряда 6 и 7 с перевязкой, одновременно возводят свод. При строительстве 8-го ряда арка закрывается.

Строительство печи в рядах 8, 9, 10 выполняется в один кирпич. В 11-м ряду холодная печь закрыта. Сверху насыпается песок так, чтобы образовался уклон в сторону задней стенки печи.

В 12-м ряду выполняется очаг – сплошная кирпичная гладь. Положите его прямо на песок. Так как эта часть печи будет соприкасаться с прямым огнем, в строительстве лучше использовать огнеупорный кирпич. Если под не получается идеально ровно, то его выравнивают, добавляя песок сверху и шлифуя поверхность.

С 13 по 16 ряд уложен тигель. Строительство выполнено в ¾ кирпича. Элементы укладываются с перевязкой, но раствор не используется. Кирпич зажимают под углом 45º, чтобы можно было устроить замки.

В 17 ряду укладывается следующий свод, оформляется устье и задняя стенка печи. В результате одновременно обустраивается основа для конструкции варочной камеры. Возводится из кирпича, уложенного на ребро. Каблуки задыхаются.

В 18 ряду начинают возводить стены печи. Пространство между варочной камерой и нагревательной частью заполняется песком с битым кирпичом. В 19-м снова выполнен сводчатый проем, этот находится над шестым, а за ним устроено устье печи.

Процесс кладки представляемой на рассмотрение печи схематически представлен порядовками, которые необходимо соблюдать для получения безупречного результата

В 20-м ряду кладку производят так, чтобы стенки были выровнены, а отверстие над шестым уменьшен. С этого ряда начинается возведение обводной трубы. В 21-м ряду построение выполняется так же, как и в 19-м.й.

Хранилище закрывается в 22-м ряду. Справа от кольцевого пространства основание камеры предназначено для сбора сажи. С этой же стороны обжимают кирпичи для сооружения вида, перекрывающего дымоход для сохранения тепла в морозное время.

С 22-го по 32-й ряд сооружается надтруб, устанавливаются смотровые клапаны, сооружается дымоходный канал сечением 26×26 см.

Затем сооружается дымоход и устанавливается дополнительная заслонка. Каркас для жалюзи изготавливается из металлического уголка или полосы толщиной 3 мм.

Вариант №2: усовершенствованная печь “Теплушка”

Для того, чтобы избавиться от главного недостатка кирпичных печей – неравномерного прогрева, модернизируются типовые конструкции. Примером может служить печь под названием «Теплушка», в которой часть дымовых газов из варочной камеры отводится непосредственно в дымоход, а большая их часть проходит по дымовым трактам с целью выработки тепла для помещений.

При достаточно небольших размерах печь «Теплушка» отличается повышенной производительностью. За счет изменения конструкции теплоотдача увеличена в 2,5 раза

Это здание относится к классу колокольных куполов. Конструктивно это одна крупная вытяжка, которая разделена на две камеры: варочную, расположенную вверху, и отопительную, устроенную внизу. Для закрепления очага внутри практически пустотелой конструкции устанавливают несколько столбиков.

Камеры соединяются друг с другом посредством четырех отверстий, расположенных по бокам пода. По ним дымовые газы из топки направляются в варочное отделение, затем перенаправляются вниз, в зону нагрева, а оттуда выбрасываются в атмосферу. Высота дымохода должна быть не менее 5 м, и считать его со стороны дно топки.

Благодаря нестандартной конструкции производительность печи увеличена примерно в 2,5 раза. Он быстрее прогревается и охотнее отдает тепло помещениям, а значит, требуется меньше дров для получения и поддержания нужной температуры. Но на строительство уйдет столько кирпича, связующего и теплоизоляционного материала, сколько потребуется для возведения русской печи.

За две топки печь производит 3200 ккал/час. Агрегат подходит для обслуживания площади 35 м².

К представленным чертежам конструкции печи прилагается точный расчет расхода материала, необходимого при строительстве агрегата.

Дымоход смещен в сторону топки. Внизу дымового канала имеются два отверстия, через которые остывший дым выводится за пределы дома. Предусмотрен клапан, позволяющий отводить газы из варочной камеры в летнее время, не вовлекая в работу нагревательную часть.

Приготовление пищи в такой печи осуществляется при закрытой заслонке, процесс контролируется через устроенный в ней глазок.

Не будем подробно останавливаться на разборе правил, схемы показывают кладку в деталях. Сразу отметим, что в 21 ряду потолок засыпан песком и треснувшим кирпичом для увеличения теплоотдачи конструкции.

Можно построить печь Теплушка в чисто отопительном варианте или в варочно-отопительной системе. Кладка для этих конструкций варьируется от 19 до 35

Вариант №3: простая печь со щитком

Хотим порадовать приверженцев простых отопительно-варочных агрегатов предельно простой конструкцией. Эта печь предназначена для обогрева небольшой площади 15-20 м².

При использовании угля в работе печи топку не обязательно выкладывать шамотным огнеупорным кирпичом. Полностью красный допустим.

Принцип работы этой печи также предельно прост. Газы из топки поступают в варочную камеру. Оттуда они текут в сторону, затем переходят к дымоходам, встроенным в заднюю стену.

Подробности для ознакомления с устройством кирпичной отопительно-варочной печи ознакомим с разрезами. Для целей отопления в конструкции предусмотрено 3 равновеликих дымоходных канала

Для того, чтобы лучше прогревать дно печи, устраивают горизонтальный канал, внутри которого надолго задерживается дым.

Прогревая низ кирпичной конструкции, дым под напором очередной порции переходит в расположенные выше три вертикальных канала, из которых улетает дальше в атмосферу.
