Принцип работы печи с водяным контуром

Эти печи изготавливаются из котловой стали или чугуна. Они рассчитаны на работу под давлением пара. Их можно использовать как дополнительно отопление и как основной источник обогрева помещения.

Теплообменник в таких печах размещается внутри обогревателя и может иметь различеную конструкции. Обычно в качестве материала для теплообменников используют металлические трубы или листовую сталь толщиной 3−5 мм. Листовая сталь добилась большей популярности за счет простой обработки при изготовления регистра и легкого ухода за ней ( без труда очищаются от оседающих на ней продуктов сгорания при топке ). Задачей хорошего регистра — достичь максимально возможной температуры воды и обеспечить ее равномерную циркуляцию. В случае необходимости, изготовить теплообменник несложно, обладая хорошими навыками по сварке.

Разогретые газы, проходящие через каналы резервуара нагревания, передают тепло воде. В печи может использоваться несколько резервуаров, с помощью которых повышается КПД. Задача первого резервуара — нагреть воду, второго — усилить нагревание до образования пара. Для максимального разогрева пара рекомендуется выделять для котла отдельное помещение.

Преимущества и недостатки печного отопления

Традиционному печному отоплению отдают предпочтение многие жители сельской местности, поскольку оно обладает проверенными временем преимуществами:

Автономность работы – важная особенность дровяной печи Источник Вместе с несомненными плюсами печное отопление обладает и некоторыми минусами:

• Сравнительно низкая эффективность

  . КПД (коэффициент полезного действия) печи будет всегда ниже КПД газового или дизельного котла. Значительные потери тепловой энергии происходят через дымоход.

• Постоянное обслуживание

  . Чтобы система работала бесперебойно, требуется постоянный контроль человека; наладить автоматическую работу невозможно, надо следить за подачей топлива и утилизацией отходов.

• Медленный и неравномерный прогрев помещений

  . Печь хорошо прогреет только ту комнату, где установлена; в дальних уголках просторного дома будет заметно холоднее

• Навыки использования

  . Поддерживать процесс горения в топке сложнее, чем в котле.

• Место

  . Необходимо выделить место для хранения запаса дров.

• Пожароопасность

  . Отдельные части конструкции нуждаются в тщательной изоляции (что особенно важно, если постройка деревянная). Другая сложность – горение невозможно остановить мгновенно.

Для хранения дров придется изыскать место Источник

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа каминов и печей. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

Недостатки у такого рода отопления тоже имеются.

• Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
• С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
• Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

  Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять

Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Разновидности печей-каминов с теплообменником для дачи

Камины с теплообменниками обладают несколькими вариантами исполнения. Но главный критерий, по которым их разделяют, это расположение.

Существует два типа систем:

• Закрытая;
• Открытая.

Работа с открытой системой включает в себя движение воды по змеевику, который находится в открытых топках. Такая конструкция нуждается в использовании специальных расширительных баках, которые чаще всего располагаются на чердаках домов.

Что касается закрытых систем, то их нагрев осуществляется благодаря подогреву жидкости в топочных отсеках. Когда температура жидкости достигает 90 градусов или более, она под давлением начинает передвигаться в систему с отопительным насосом. Когда вода остывает, она под давлением возвращается назад. Такая система чаще всего включает в себя баки мембранного вида.

Печи-камины хорошо подходят для обогрева небольших помещений

Кроме этого, печи данного типа разделяют по конструктивным особенностям на:

• Устройства внутреннего вида;
• Устройства внешнего вида.

Устройства внутреннего вида включают в свой состав емкость с водой, которая располагается в топочных отделах или змеевиках.

Что касается внешнего вида, то здесь емкости с водой располагаются около дымохода.

Исходя из сказанного выше, можно сделать вывод, что печи данного типа нужно выбирать исходя из того какой будет режим отопления вашего помещения. Если оно небольшое, а отопление непостоянное, то лучше отдать предпочтение внешнему типу. Для дач или домов с большой площадью, где вы находитесь часто или постоянно, и при условии длительного горения, лучше всего подойдет внутренний тип, который будет включать в себя принудительную циркуляцию воды.

Выбор теплоносителя

1. антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль. Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
2. теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется). Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
3. солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь

Монтаж

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх. Тогда при монтаже печи важно не нарушить правильный перепад высоты.

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы.

Преимущества:

1. Возможность качественно обогреть несколько помещений с большой площадью.
2. Равномерное распределение тепла.
3. Безопасность использования.
4. Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
5. Использование датчика температур, который позволяет контролировать работу устройства.
6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
7. Относительно невысокая стоимость обслуживания.
8. Печь функционирует на угле, торфе, дровах и коксовом угле.
9. Экономичность и экологичность отопительной системы.
10. Современный дизайн и соответствие любому стилю и интерьеру.

Недостатки:

1. Котёл снижает полезный объём топливника. Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
2. Низкий уровень автоматизации. Возможен только ручной контроль.
3. Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
4. В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Доставит тепло во все уголки дома! Кирпичная печь с водяным контуром: особенности, порядовка

Водяной контур — это подача воды в отопительные приборы после нагревания в печи. Эта система — аналог твердотопливного котла, нередко её используют как альтернативный способ отопления.

В случае с кирпичной печью водяной контур дополняет систему обогрева здания с помощью дров.

Это выгодно в случае внезапного отключения центрального газового отопления на жилых площадях, превышающих 100 кв. м.

Основным элементом, нагревающим воду, является теплообменник — его ещё называют водяной рубашкой, змеевиком, регистром или даже котлом. Через него проходит и нагревается теплоноситель — вода, которая потом поступает в систему труб и батарей, разведённых по дому. Вода двигается по нагревательным элементам самостоятельно либо под действием насоса. В последнем случае тепло распределяется более равномерно.

Варианты конструкций кирпичных печей с отопительным контуром

Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:

• наличие другой ОС;
• площадь помещения;
• сезон проживания.

Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.

В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.

Теплообменник из труб

Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок. Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.

Теплообменник из листов стали

В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.

В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.

Водяная рубашка из батареи

Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему. Плюс такого подхода — отсутствие затрат на изготовление и материалы.

Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать. Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше. Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы.

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

• Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
• Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
• Для того чтобы добиться еще более высокой эффективности, можно совместить такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
• Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Дрова являются самым доступными топливом для отопления

• Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
• КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

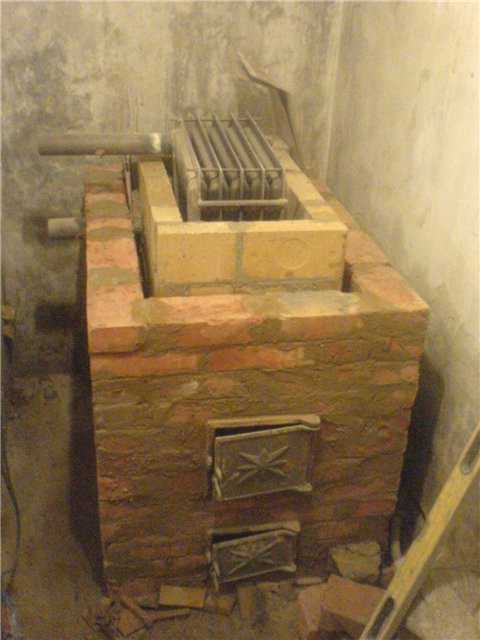

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Как установить оборудование

Схема собственной отопительной системы включает следующие элементы: печь с водяным контуром, трубная разводка, расширительный бак, отопительные радиаторы, запорная аппаратура. При принудительной циркуляции теплоносителя устанавливается насос. Расширительный бак располагается в наивысшей точке системы и поддерживает в ней необходимое давление.

При установке оборудования рекомендуется учитывать некоторые нюансы:

1. Для повышения эффективности печного теплообменника можно отвести вертикальный стояк. Он создает тягу, обеспечивая разгонную функцию.
2. Лучшая циркуляция теплоносителя при однотрубной отопительной системе обеспечивается при условии опускание нижнего подвода ниже уровня пола, для чего опускается в подвальное помещение основание печи.
3. При использовании насоса размещение печи не имеет существенного значения.
4. Трубная развязка выбирается с учетом двух взаимоисключающих факторов — малом объеме при минимальном сопротивлении потоку. Чаще всего используются трубы диаметром 30-32 мм. При удлиненной системе следует увеличить его до 45-50 мм. Для монтажа современной разводки рекомендованы пластиковые или металлопластиковые трубы, которые лучше сохраняют тепло и не подвержены коррозии.

Как правильно сделать печь камин с водяным контуром?

Чтобы правильно выложить каминопечь, надо принимать во внимание все вышеперечисленное в статье. Я бы советовал избегать использования воды при отоплении дома печью, для этого надо детально проанализировать Вашу ситуацию.

Если все же встраивать регистр в кирпичную печь, то делать ее надо по типу котла. Для этого нужно делать полностью двухконтурную печь – футеровать шамотом не только топку камина, но и канал где находится регистр. Это повысит теплоемкость и надежность печи. Печь не будет бояться «перетопов», теплоноситель будет медленнее остывать, потому что снизится показатель отдачи тепла «от стенок»/«внутри» (теплоноситель).

Так же такие печи лучше делать гибридными, т.е. встраивать в систему с электрокотлом и термодатчиком – для поддержания температуры теплоносителя. Это оздоровит печь: уменьшит количество конденсата, упростит растопку холодной печи, да и печь не будет так остывать. В такой системе желательно делать давление и насос. Здесь мы уходим от полной автономности. К тому же если рассматривать электричество как дополнительное отопление, то его можно реализовать лучшим образом – чтобы не делать водяной контур. И при расчетах, получится что это может быть эффективнее и дешевле.

Подготовка к строительным работам

Прежде, чем приступить к кладке печи с водяным контуром, нужно проконсультироваться с опытными специалистами. Оптимальным местом для установки конструкции считается центральный участок дома. Топка должна выходить в кухню или другое нежилое помещение. Корпус, наоборот, важно разместить внутри жилой комнаты. Подобная планировка обеспечит эффективное отопление сразу нескольких комнат.

На размеры печи влияет общая площадь обогреваемого здания. По приблизительным расчетам, 1 м2 печи в состоянии обогреть примерно 35 м2 дома. Исходя из этого соотношения, можно легко рассчитать габариты обогревателя в каждом конкретном случае. Бывают ситуации, когда приобретаются регистры для готовых конструкций. Более практично вначале купить регистр, а потом под него проектировать печь подходящих размеров.

Для изготовления регистров обычно применяется труба или стальной лист толщиной минимум 3-5 мм. При использовании более тонкого материала существует реальная угроза его прогорания. В таком случае поможет только полноценная замена изделия. Его монтируют внутрь топливного отделения, используя обязательное пространство между стенками. Такая мера предосторожности позволяет компенсировать температурные расширение и увеличить теплопередачу. Зазор облегчает чистку топки, которую проводят на регулярной основе.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Технические характеристики

Пластины и прокладки могут изготавливаться из различных материалов, их выбор зависит от назначения агрегата, ведь сфера применения подобных теплообменников весьма широка. Мы же рассматриваем системы отопления и ГВС, где они выступают в качестве теплосилового оборудования. Для этой сферы пластины делаются из нержавеющей стали, а прокладки – из резины NBR или EPDM. В первом случае теплообменник из нержавеющей стали может работать с водой, нагретой до максимальной температуры 110 ºС, во втором – до 170 ºС.

Для справки. Данные теплообменники используются и для разных технологических процессов, когда сквозь них протекают кислоты, щелочи, масла и другие среды. Тогда пластины производятся из титана, никеля и различных сплавов, а прокладки – из фторкаучука, асбеста и других материалов.

Расчет и подбор теплообменника осуществляется с помощью специализированного программного обеспечения по таким параметрам:

• требуемая температура нагрева жидкости;
• исходная температура теплоносителя;
• необходимый расход нагреваемой среды;
• расход теплоносителя.

Примечание. В качестве греющей среды, протекающей сквозь пластинчатый теплообменник для ГВС, может выступать вода температурой 95 или 115 ºС, либо пар, нагретый до 180 ºС. Это зависит от типа котельного оборудования. Количество и размер пластин подбирается таким образом, чтобы на выходе получить воду с максимальной температурой не более 70 ºС.

Надо сказать, что преимущества пластинчатых теплообменников заключаются не только в скромных размерах и способности обеспечить большой расход. Дело в том, что диапазон подбираемых площадей обмена и расходов у рассматриваемых агрегатов чрезвычайно широк. Самые малые из них имеют площадь поверхности менее 1 м2 и рассчитаны на протекание 0.2 м3 жидкости за 1 час, а наибольшие – 2000 м2 при расходе свыше 3600 м3/ч. Ниже в таблице представлены технические характеристики, которые показывает эксплуатация пластинчатых теплообменников известного бренда ALFA LAVAL:

По исполнению теплообменные агрегаты бывают следующих видов:

• разборные: наиболее распространенный вариант, позволяющий быстро и качественно осуществлять ремонт и обслуживание скоростного теплообменника;
• паяные или сварные: такие аппараты не имеют резиновых прокладок, там пластины жестко соединены между собой и помещены в цельный корпус.

Примечание. Именно паяные теплообменники многие мастера-умельцы используют для частного дома, приспосабливая их под нагрев или охлаждение воды.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала

Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая

До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.

Теплообменник для кирпичной печи своими руками

Теплообменником может служить обычный бак, вмещающий до 5 литров жидкости. Конструкцию можно легко сделать своими руками, имея навыков сварки. Внутрь монтируются патрубки. Такое устройство быстро нагревает воду и подает ее в другой бак или радиаторы. Очень удобно для обогрева помещения ил нагрева воды.

Разновидности

Теплообменники имеют разную форму и размеры. Выбор регистра зависит от особенности печи и необходимой тепловой мощи.

Каждая из конструкций, сделанная своими руками по индивидуальным эскизам уже будет уникальной и считаться одной из лучших. Выделяют две разновидности: внешние и внутренние. Их четкие характеристики описаны в следующей таблице:

Материалы

Теплообменник для печи делают из «черной» листовой стали толщиной 3—5 мм. Можно заменить круглыми трубами диаметром 30—50 мм. Также используют медные листы либо трубы из нержавейки. Стоит учитывать, что регистры легче изготавливать и обслуживать из листового металла. 9 из 10-ти приборов сплошные и в теплообмене задействована исключительно внутренняя часть, имеющая контакт с огнем или горячими газами. У регистров из труб теплообменная площадь больше при таких же габаритах. Это обусловлено тем, что такой теплообменника имеет форму, которая позволяет нагревающему фактору охватить почти всю его поверхность.

Из труб делают котел для печи с водяной рубашкой. Лучше брать бесшовные материалы. При использовании других труб, швы нужно укрепить сваркой и при кладке «развернуть» конструкцию в местах соединений к кирпичной кладке. Можно сделать регистр из стальных листов, что поможет увеличить теплообменную площадь.

Конструкции

Змеевик как золотой стандарт

Широко используются регистры этого типа, основу которых составляют профильные трубы средним диаметром 40—50 мм. Своей формой похож на Г-образную решетку. Профильные трубы можно заменить изделиями с небольшой площадью поперечного сечения. Обработка и вывод нагретой воды происходит с любой стороны конструкции. Место выхода выбирают с учетом всех особенностей печи и положением труб в сетке отопления.

Бак для внутреннего монтажа

Это прямоугольные, чаще цилиндрические конструкции со змеевиком или трубой внутри. От объема топливника печи напрямую зависит длина печного котла. Он устанавливается на дымоход. Внутри конструкции установлена труба размером, равным диаметру самого дымохода. Патрубки находятся внизу, к ним крепятся трубы, по которым выходит горячая вода в другой резервуар или радиаторы, а холодная возвращается внутрь.

Водяная рубашка

Одной из наиболее распространенных конструкций считается теплообменник, который создан из 2 резервуаров. Надежная, но сложная модель известна под названием водяная рубашка. Емкости меньшего диаметра помещают внутрь резервуара большего размера. Однако самостоятельное выполнение теплообменника сопряжено с определенными сложностями. Поэтому перед созданием следует получить консультации у профессионалов.

Если владельцу трудно смастерить своими руками теплообменник, можно подобрать конструкцию из старых полотенцесушителей или радиаторов для автомобильных печек. Одним из вариантов следует считать использование газовой колонки, которую часто можно встретить в квартирах. В этом случае домашнему мастеру не стоит ничего переделывать, так как конструкция практически готова к применению.

Установке готовой конструкции на отопительно-варочную печь нужно уделить больше внимания. Горячие газы должны проходить над верхней полкой и выходить сразу в дымоход через переднюю часть топливника.

Принцип работы

Теплообменники, встроенные прямо в топливник, имеют высокий уровень КПД. Они расположены так, чтобы не находиться в зоне прямого контакта с огнем и избегать влияния высокой температуры. Вода нагревается быстро, остывает долго, конструкция за счет минимального воздействия огня служит долго. Такие регистры имеют на выходе патрубки для труб, ведущие к батареям или накопительной емкости для воды.

Как сделать своими руками теплообменник для печи из кирпича?

Для изготовления конструкции подойдет бак и трубки из меди в количестве 2 шт. Емкость нужного объема легко сварить из листовой стали толщиной 2,5 мм. В конструкции следует просверлить отверстия возле дна резервуара справа, и в самой верхней точке с другой стороны. Полученный теплообменник устанавливают в 3 м от печи на высоте 1 м от пола. Отводы подключаются к обогревательному устройству с разными наклонами. Внизу емкости врезают 2 крана — для слива накопительного бака и системы.

После окончательного выбора конструкции теплообменника, материала, можно приступать к монтажу. Главное, чтобы все сварочные работы были выполнены качественно. Потому что конструкция подлежит эксплуатации в тяжелых условиях, а для устранения проблем нужно демонтировать часть печи. После завершения основных работ регистр можно устанавливать в печь. Необходимо заполнить его водой и проверить на отсутствие протечек. Провести опрессовку высоким давлением как минимум в 2 раза большим, чем постоянное рабочее.

Как правильно использовать печь с теплообменником?

Для долгой службы устройства и предупреждения любых поломок нужно придерживаться нескольких правил безопасности. Во-первых, трубы теплообменника нельзя прикреплять на стены только неподвижными крепежами. Во-вторых, укреплять трубопровод нужно материалом, который способен выдерживает высокую температуру. В-третьих, заливать воду в холодную печь. При невысокой производительности печи лучше не устанавливать большой теплообменник.

схема конструкции и изготовление своими руками. Что такое «Бубафаня»

Печь Бубафоня длительного горения – отличный вариант для отопления нежилых помещений. Изготовить ее можно из, что называется, бросовых материалов, а в качестве топлива использовать отходы. Что это за конструкция, ее устройство, плюсы и отрицательные характеристики рассмотрим в этой статье.

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма – длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см. Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение.

Какое топливо подходит

Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:

• опилки;
• щепа;
• паллеты;
• торфяные брикеты;
• мелкие ветки;
• картон.

Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.

С водяной рубашкой

Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.

При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.

Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы – «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу – обратку.

В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.

6 этапов изготовления Бубафони из газового баллона

Всю работу по изготовлению печи Бубафоня из обычного газового баллона можно разбить на 6 последовательных этапов:

1. Заполняют баллон водой, предварительно открутив вентиль. Необходима эта операция для того, чтобы избежать возможного взрыва при дальнейшей работе с ним.
2. Отрезают верхнюю часть с использованием болгарки. Следует учитывать, что в районе шва внутри баллона имеется дополнительный армирующий слой, что затрудняет процесс срезки. Этот бордюр придется убирать, т.к. он будет препятствовать свободному перемещению поршня. Процесс трудоемкий, поэтому лучше делать срез ниже шва.
3. Вырезают в корпусе отверстие для дымоотвода на минимальном расстоянии от верха печи. Из стальной трубы диаметром около 10 см, разделенной на 2 небольших отрезка под углом 45 градусов, варят колено, затем подсоединяют к нему через переходник дымоход из трубы немного большего диаметра (12 см), что улучшит теплоотдачу печи. Переходник герметизируют с использованием стеклоткани или глины.
4. Изготавливают крышку из отрезанной части баллона, или вырезают ее из металла. Плоская крышка более практична – на ней можно даже еду разогревать. В крышке при помощи сварки вырезают отверстие под поршень. Круглое сечение не обязательно, хорошо будет выполнять свою функцию и квадратная труба, а сборка в этом случае упростится.
5. Вырезают диск диаметром 270 мм, используя стальной лист толщиной 3-4 мм. Посредине делают отверстие под шток. Круг должен быть такого диаметра, чтобы между ним и стенками емкости оставался зазор равный 1/20 его диаметра. Снизу к диску приваривают лопасти 6 шт., загнутые таким образом, чтобы между ними происходило завихрение воздуха по часовой стрелке. Это способствует равномерному горению топлива под пластиной и полному сгоранию газов в верхней части печи, выделяющихся в процессе.
6. Вырезают и крепят в центре поверх лопастей еще один небольшой круг с отверстием 30-40 мм. Он нужен для того, чтобы угли, образующиеся в процессе горения, не забивали отверстие в штоке для поступления воздух, а между лопастями и топливом оставался небольшой зазор.

Желательно установить печь на фундамент и позаботиться об экране, обеспечивающем дополнительную пожаробезопасность и способствующем равномерному распределению тепла по комнате.

Внимание: если планируется загружать в печку сырое топливо, то в трубе для отвода дыма делают колено, продлив ее немного вниз и установив кран для слива конденсата.

Недостатки

Конструкция печи проста, при большом объеме камеры она может долго гореть на одной загрузке, не требует сложного ухода, эффективно обогревает помещение в сильные морозы. Здесь нет прямого контакта с открытым пламенем, что говорит о высокой пожаробезопасности объекта. Наряду со многими положительными качествами имеются и недостатки:

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости – 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины (от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками – 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) – величины справочные:

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Vf = πD²:4× Нf = 3,14 х 3 2 х 7: 4 ≈ 50 дм³

Определяют массу загрузки, с учетом использования торфяных брикетов:

М = 50 х 0,34 = 17 кг

От такого количества топлива получится следующая отдача энергии:

Е = 17 х 2,36 ≈ 40 кВт, отсюда сечение патрубка равно:

S = 1,75 х 40 = 70 кв. см (значение приводят к стандартному).

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

70: 12 = 5,83 кВт/ч.

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

Не секрет, что множество удачных технических решений рождается домашними умельцами при реализации своих замыслов. Одним из примеров служат отопительные устройства. В результате переделок своими руками под свои постребности они становятся все эффективнее по соотношению цена – качество даже при отоплении жилища. Это особенно касается пиролизных печей «бубафоня», сжигающих печной газ из низкосортного топлива.

Что такое процесс длительного горения

Чтобы понять, как правильно изготовить металлическую печь, нужно рассмотреть, что собой представляет процесс горения. Сделать это нужно на примере самого распространённого вида топлива – древесины.

Розжиг производится легкогорючими предметами от щепы и бересты до горючих жидкостей. Пока температура поверхности дров не достигнет температуры 100 градусов, от них поднимается белесый дымок, который представляет собой пар уходящей влаги. Она всегда содержится в них независимо от условий хранения.

При достижении температуры 250 градусов поверхность древесины начинает обугливаться, разлагаясь на более простые по составу химические составляющие. Под воздействием кислорода воздуха реакция идёт все более интенсивно. При достижении температуры в 300 градусов вещество древесины начинает разлагаться на газообразные составляющие, активно вступающие в реакцию окисления. Они горючи и дают высокую температуру пламени. К сожалению, закладка топлива быстро прогорает и печь «требует подкормки».

Печки длительного горения «бубафоня»

Есть много конструкций печей длительного горения. Отличием их устройства является дозированная подача воздуха в топку. Уменьшение его подачи приводит к замедлению окисления и более полному использованию топлива. Регулировка поступления производится через топку и зольник специальными заслонками, то есть – снизу.

В печи бубафоня воздух подаётся сверху через полый шток. Таким способом достигается эффект постепенного сжигания топлива без прогрева нижерасположенных слоёв. Когда такой тепловой агрегат прогревается до температуры 300 и более градусов, начинается процесс пиролиза древесины. Горючие печные газы поступают в верхнюю часть топки и сгорают там с выделением большого количества тепла. То есть, клетчатка древесины сгорает в нижней части с выделением горючих газов, которые воспламеняются поверх поршня.

Область применения

В зависимости от ёмкости печи горение одной закладки топлива может продолжаться от 12 до 24 часов. Это удобно при использовании в системах отопления загородного дома, теплиц, гаражей и производственных помещений.

Достоинства и недостатки теплового агрегата

К достоинствам такой печи можно отнести следующие факторы:

Однако имеется и ряд существенных недостатков этой конструкции:

• Бубафоня имеет низкий коэффициент полезного действия. Это можно связывать с неравномерностью нагрева корпуса печи, следствием чего является снижение степени теплоотдачи агрегата. Для пиролизных печей усовершенствованных конструкций КПД может достигать 90%.
• Бубафоня классической конструкции неудобна для очистки от остатков горения топлива. Их приходится извлекать через верх. Но этот недостаток легко устраняется устройством дверки в нижней части топливной ёмкости. Дверка должна достаточно плотно закрываться, чтобы минимизировать поступление воздуха через неё.
• Непривлекательность внешнего вида. Печь выглядит грубо и не украшает интерьер при установке в жилом доме.

Конструкция и принцип работы

Устройство печки довольно простое. Она состоит из четырёх основных узлов:

Принцип действия

Чтобы рассмотреть, как работает пиролизная печь бубафоня, нужно подробно описать полный цикл сжигания топлива:

1. Загрузка топки. Производится мелкими дровами вперемешку со стружками и опилками. Чем плотнее оно уложено, тем дольше будет сгорать закладка. Уровень топлива должен быть ниже дымохода на 15–20 сантиметров. Загрузка производится при снятой крышке и извлечённом штоке.
2. Розжиг печи. Поверх топлива нужно уложить лоскут ветоши, смоченную в горючей жидкости. Можно использовать солярку, керосин или специальную жидкость для розжига.
3. Установка штока. Он накладывается непосредственно на слой топлива, после чего на него надевается крышка.
4. При полностью открытой заслонке в верхней части штока в трубу штока опускается подожжённый комок ветоши. Если просто бросить туда спичку, она потухнет по пути.
5. Возгорание топлива происходит от ЛВЖ, создаётся тяга в трубе штока и печь начинает разогреваться. Полный выход на режим пиролиза происходит в течение 15–25 минут, по истечении которых начинается горение печных газов в верхней камере. В это время нужно прикрыть заслонку на трубе штока, уменьшая подачу воздуха в топку.
6. По мере прогорания дров шток опускается под собственным весом. Наваренные на поршень рёбра не позволяют штоку полностью перекрыть слой топлива, обеспечивая равномерное горение.
7. Печь работает до полного опускания штока, что свидетельствует об окончании цикла. При этом тепловой агрегат затухает. Далее, нужно очистить топку от золы и повторить загрузку.

Следует помнить! Нельзя загружать топливо вертикально . Если какое-то полено упрётся в шток, это может затруднить его продвижение. Режим горения будет нарушен.

Печь «бубафоня» своими руками

Определение основных параметров

Основная пропорция, закладываемая в расчёт размеров печи, это соотношение внутреннего диаметра к высоте корпуса. Оптимально оно должно составлять 3–5:1. Рекомендованный внутренний размер составляет 30–80 сантиметров. Корпус меньшего размера неэффективен, потому, что воздух будет слишком быстро проходить по камере сгорания. Контакт с топливом будет неполноценным, снижая КПД устройства. При размере более 80 сантиметров наружные слои топлива будут сгорать медленнее внутренних, шток провалится внутрь закладки и горение в топке станет невозможным.

Оптимальная толщина стенок корпуса

Оптимальный теплообмен происходит при толщине стенок 4–5 миллиметров. При меньшей толщине корпус может быстро прогореть.

Диаметр прижимного поршня

Величина зазора между стенками корпуса и этой деталью оптимально должен составлять порядка 5% от внутреннего диаметра топки. То есть, диаметр поршня определяется из соотношения:

Д = Дшт * 0,9

Д – внутренний диаметр топи

Д шт – диаметр штока.

Например, при внутреннем диаметре корпуса 40 сантиметров, размер штока составит: 400 * 0,9 = 360 миллиметров.

Толщина прижимного блина

Этот параметр также зависит от размера камеры сгорания, но в обратной пропорции. Функционально эта деталь нужна для создания давления на топливо. При недостаточном воздействии может быть нарушен принцип действия печи – обратное действие. В результате происходит возгорание топки с образованием обратной тяги. При этом продукты горения пойдут во всасывающую трубу. При чрезмерном давлении шток просто провалится в слой топлива и горение бубафони прекратится.

Приводим выборочные данные зависимости толщины блина от диаметра топки в сантиметрах:

• 30 – 6–10.
• 40 – 6–8.
• 60 – 4–6.
• 80 – 2,5–5.

Размер выходного патрубка дымохода

Этот показатель является важнейшим, поскольку от него зависит режим потоков газа в тепловом агрегате. Теплотехнический расчёт очень сложен и производится с учётом большого количества параметров. На практике установлено эмпирическое соотношение:

S = 1,75E где

S – площадь поперечного сечения дымохода:

E – энергетическая мощность печи, кВт/час.

Показатель E может быть определён из соотношения:

E = e * M где

е – табличная величина, представляющая собой удельную тепловую отдачу конкретного топлива:

М – масса одноразовой закладки топлива, определяется как произведение массы удельной загрузки на объем топливного пространства, кг/дм 3 .

Приведём некоторые справочные данные по удельной теплоёмкости твёрдого топлива, кВт/час:

• Дрова стандартного размера из осины – 2,84.
• Опилки или стружки хвойных пород – 3,2.
• Пеллеты из ольхи – 3,5.
• Уголь каменный сорта ДПК – 4,85.
• Уголь каменный марки ССОМ – 5,59.
• Брикеты торфяные – 2,36.

Наиболее часто употребляемым размером дымовой трубы является диаметр 150 мм, если топливная часть печи составляет не менее 2/3 общей высоты корпуса.

Сечение трубы для подачи воздуха

Этот размер составляет 0,5–0,57 от диаметра трубы дымохода. В нашем случае можно рекомендовать размер 76–83 мм.

Материалы и инструменты

Для изготовления печи бубафоня понадобятся:

Перечисленные материалы могут быть заменены на другие подходящие из наличия.

Перечень инструментов:

1. Машинка угловая шлифовальная (болгарка) – для резки металлических деталей.
2. Аппарат сварочный бытовой.
3. Электроды, соответствующие материалу деталей.
4. Аппарат для газопламенной резки металла.
5. Электродрель.
6. Щётка стальная для электродрели.
7. Напильник полукруглый.
8. Средства индивидуальной защиты – щитки, рукавицы и пр.

Фотогалерея: инструменты для изготовления печи

Болгарка Бытовой инвертор Дрель Резак газовый

Кроме перечисленных, могут понадобиться и другие инструменты общего назначения.

Подготовительные работы к монтажу печки из газового баллона

Применение сварки при монтаже потребует помещения с хорошей вытяжной вентиляцией. Если таковой не имеется, допускается выполнение работ на воздухе.

Дальнейшие действия могут выглядеть следующим образом:

Монтаж

Сборка агрегата производится в таком порядке:

1. Аккуратно срезать верхнюю часть баллона.

   Резка баллона болгаркой

2. Выполнить в получившемся колпаке отверстие по его оси. Его размер должен быть на 2–2,5 мм больше, чем соответствующий наружный размер впускной трубы (штока).

   Крышка из оголовка баллона

3. Приварить к колпаку ручки.
4. К нижней части баллона, представляющей собой корпус печи, приварить ножки из металлопрофиля высотой 25–30 см.
5. Выполнить боковое отверстие для дымохода, приварить выпускной патрубок.

   Дымоход под прямым углом

6. Приварить дополнительные рёбра теплообменников по образующей корпуса.
7. Изготовить шток:

8. На месте установки печи разместить на полу асбестовый лист, поверх которого настелить оцинковку и закрепить получившийся защитный слой к полу. Установить печь.
9. Смонтировать дымоход. Для этого:


Важно! Высота дымохода должна быть менее 5 метров от уровня выхода из печи .

Бубафоня с водяной рубашкой

Чтобы организовать водяное отопление загородного дома, такой тепловой агрегат можно использовать в качестве котла. Для этого на него наваривается ёмкость в виде водяной рубашки. Можно использовать металлическую бочку, прорезав в дне отверстие под баллон. По высоте кожух должен достигать выходного патрубка дымовой трубы. Сверху рубашка заваривается кольцевой деталью между корпусом и бочкой.

Выходное отверстие под водопровод устанавливается в верхней части рубашки, обратка – в нижней. Непременной принадлежностью системы отопления является расширительный бачок с мембраной. В зависимости от конструкции теплового контура, он может быть самотёчным с естественной циркуляцией или принудительной с использованием циркуляционного насоса.

По такому же принципу можно устроить рубашку на корпусе печи.

Варианты конструкций

Другой основой печи бубафоня могут быть:

• Бочки металлические разных размеров, например, 100 и 200 литров. Меньшая служит корпусом печи, большая играет роль водогрейного котла.
• Трубы стальные большого диаметра. Для печи можно приобрести такие изделия на вторичном рынке. Металл труб прекрасно сваривается и отличается высокой прочностью. Дополнительные расходы связаны только с необходимостью приварить днище из листового металла.

Особенности эксплуатации

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи. Для этого:

• После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения.
• Дымоход лучше сделать разборным для облегчения его чистки.
• В помещении с печью должен быть огнетушитель и ящик с песком.
• Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Чистка и ремонт печи

Мероприятия по уходу за таки тепловым агрегатом заключаются в следующем:

• В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
• Перед началом отопительного периода следует очистить дымоход от сажи.
• Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Нет сомнения, что и сейчас много домашних мастеров работают над улучшением конструкций металлических печей. Не за горами день, когда мы узнаем новые решения в таком непростом деле, как отопление жилища.

Обновлено:

Печь Бубафоня — это экономичный способ согреть собственный домик или дачу при наступлении холодов. При редком посещении загородного домика оснащать его дорогостоящим отопительным оборудованием не всегда разумно. Решением проблемы становятся самодельные отопительные печи. Яркий пример такого устройства — Бубафоня.

Отличительной особенностью Бубафони является то, что в достаточно простой конструкции разработчику удалось объединить все основные качества печки:

• Простая конструкция печки, позволяющая построить Бубафоню своими руками;
• Небольшое количество потребляемого топлива. Есть множество самодельных печей, которые не отличаются экономичностью и производительностью. Проект Афони преуспел в этом плане;
• Минимум внимания в процессе работы печи.

Конструкция печи включает в себя три основных элемента:

• Крышка;
• Поршень;

При одной загрузке топлива печь может беспрерывно работать в течение 24 часов. Современные модификации Бубафони позволяют отапливать целые частные дома при низкой температуре воздуха за окнами. Такие печки подходят для применения в домашних условиях, гаражах, теплицах. Опасаться на пожарную угрозу от Бубафони не стоит, поскольку в этом компоненте конструкция печки обеспечивает надежную защиту.

Как работает Бубафоня

Схема работы печи бубафоня

• Основная особенность Бубафони на фоне традиционных печек — это расположение топлива в верхней части конструкции, а не в нижней;
• Когда сгорает топливо, нагреваемый воздух опускается;
• Но в тот период, когда воздух еще вверху, он способствует подсыханию дров, которые затем топят печку;
• На очаге конструкцией предусматривает наличие защитного экрана. Он не позволяет распространяться огню по всему баллону;
• По кругу устройства предусмотрены зазоры, что обеспечивает равномерное сгорание топлива;
• За счет установленной сверху заслонки, пользователь может отрегулировать интенсивность сгорания дров;
• Для прекращения процесса отопления необходимо просто закрыть полностью заслонку. Так кислород перестанет попадать в топку, что приведет к затуханию пламени буквально через несколько минут.

Преимущества и недостатки печки

Основные три преимущества печи Бубафони мы уже обозначили. Помимо этого, можно выделить еще несколько сильных качеств самодельной печки.

1. Минимальный набор инструментов и материалов пригодится вам при самостоятельном изготовлении Бубафони. Многие обходятся подручными средствами, поскольку отыскать тот же баллон для корпуса можно на своем участке или поинтересоваться у соседей. Ранее многие дома в селах и пригородах оснащались плитами на баллонном газе. Подвели магистральный газ, а баллоны могут остаться где-то в гараже.
2. Эффективный обогрев. Сама по себе простейшая конструкция печки Бубафони способна обогреть помещение. Если немного усовершенствовать конструкцию, подключив водяную рубашку, печка сможет отапливать весь дом.
3. Компактные размеры. Для Бубафони не потребуется много места, плюс она мобильная. Если потребуется, вы сможете перенести печку в другое помещение. Хотя модели печки с водяной рубашкой в перемещениях ограничены, поскольку подключаются к трубам.

Несмотря на объективные преимущества печки, есть некоторые недостатки, на которые стоит обратить внимание:

• Хотя много места печь Бубафоня не займет, но выбранное помещение обязательно должно иметь эффективную вентиляцию. Хотя это правило распространяется на многие отопительные устройства, потому проблем с обеспечением вентиляции возникнуть не должно;
• После процедуры топки остывание печки происходит достаточно быстро. Учитывая тот факт, что печь Бубафоня способна до 24 работать автономно, подобный недостаток не вызывает особых разочарований в Бубафоне.

Делаем Бубафоню своими руками

Ничего сложного в самостоятельном изготовлении Бубафони нет. Но внимательно подумайте перед тем, как использовать именно такую печку для отопления своего дома.

Рынок отопительного оборудования предлагает множество готовых вариантов печей, которые эффективно справляются с задачами по отоплению помещений. Некоторые из них вполне доступные, другие требуют внушительных капиталовложений.

Если анализ показал, что Бубафоня станет объективно лучшим решением для вашей дачи, тогда есть смысл собрать ее своими руками.

Для изготовления печки Бубафони вам потребуется:

• Болгарка;
• Швеллер;
• Пара стальных жаропрочных труб;
• Бочка или газовый баллон. Желательно выбирать емкость на 200 литров;
• Ножовка для резки металла;
• Молоток;
• Аппарат для сварки.

Как видите, для строительства печки Бубафони не требуется какой-то особый инструмент или материалы, которые невозможно отыскать на заднем дворе или на рынке.

Когда все готово к работе, можно брать за основу пошаговую инструкцию и собирать достаточно уникальную отопительную печь с оригинальным названием Бубафоня.

1. Аккуратно срежьте верхнюю часть бочки будущей печки. Старайтесь сделать срез ровным. При появлении заусениц их лучше зашлифовать.
2. Вырезав верхнюю часть, вы получите круг. В нем прорезается круглое отверстие. Его диаметр составляет примерно 10 сантиметров. Ориентируйтесь на размеры трубы, поскольку они могут отличаться.
3. Приварите трубу к отверстию, стараясь делать герметичные швы. Работа со сварочным аппаратом требует соблюдения определенных правил безопасности. Не игнорируйте их.
4. Приварите 3-5 элементов швеллера крест-накрест на любую из сторон круга. Как вы сделаете крышку более тяжелой, что обеспечит необходимое прилегание к конструкции печки. За счет веса крышки будет придавливаться топливо, а внутрь топочной камеры сможет поступать кислород. Это основа для достижения эффекта длительного горения.
5. Внизу бочки вырезается отверстие для дверки. Через нее будет осуществляться загрузка топлива в Бубафоню. Вырезается прямоугольное топочное отверстие болгаркой, после чего к этому элементу металла приварите завесы. Для них лучше выбирать толстый металл.
6. Немного ниже топочного отверстия сделайте еще один вырез прямоугольной формы. Но его размер будет несколько меньше. Это отверстие в Бубафоне позволит извлекать золу, образующуюся при сгорании топлива.
7. Чтобы отводить дымный газ из Бубафони и создавать необходимую тягу печки, сбоку вырежьте еще одно отверстие. Его размер должен соответствовать диаметру выбранной стальной трубы.
8. Из трубы для дымохода вашей печки Бубафони сделайте колено. Это элемент, выполненный под углом 45 градусов. Можно купить готовую конструкцию, либо разрезать имеющуюся трубу на две части, сделать срез под углом и сварить два элемента по стыку. Угол между частями трубы дымохода Бубафони должен оказаться прямым.
9. Одной из сторон полученного колена трубу приваривают к боковому отверстию печки.
10. Если Бубафоня будет располагаться внутри помещения, к дымоходу приваривается еще труба, которая выводится наружу за пределы дома. Так дым сможет выходить в атмосферу. Соблюдайте герметичность всех соединений, чтобы дым не оказался внутри дома.
11. Внизу печки Бубафоня будет сильно нагреваться. Потому желательно установить печь на фундамент из огнеупорного кирпича.
12. Около печки Бубафони установите отражатель, который улучшит равномерный нагрев помещений и повысит безопасность.

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается.

Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:
-два газовых баллона;
– входящая труба для подачи воздуха;
– исходящая дымовая труба;
– толстая листовая сталь.

Список инструментов:
– сварочный аппарат;
– болгарка;
– дрель с хорошими сверлами по металлу;
– рулетка;
– маркер;
– струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона
Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.

В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка
Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи
Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими

А ведь действительно, все гениальное просто: обод со спицами и осью посередине – вот и колесо, натянутая ткань — навес от дождя, а металлический цилиндр и несколько отрезков уголков и труб завершающий облик печки бубафоня из газового баллона.

Чертеж конструкции будет представлен в статье ниже.

Что такое бубафоня

Переход к новым технологиям, использования современных видов энергии, научно-технический прогресс, все это как показывает практика постепенно входит в повседневную жизнь, но как показывает та же практика, не всегда для решения проблемы отопления гаража или складского помещения рационально устанавливать электрический конвектор или проводить газовое отопление.

Проще, надежнее и дешевле использовать старый проверенный ресурс – дрова, уголь или даже отходы производства, такие как опилки или стружку для того, чтобы как минимум на протяжении 6-12 часов обеспечить равномерное поддержание тепла в помещении.

Сделать печь длительного горения, с довольно неплохими показателями теплоотдачи и при этом не такую прожорливую как традиционные буржуйки и громоздкие как бурельяны, всеядную и дешевую в плане затрат на изготовление можно и самому, взяв за основу проект бубафони из газового баллона.

Области применения такой печи для обогрева просто огромны начиная от гаражей и мастерских, заканчивая бытовками и вахтовками, тем более что размеры бытового газового баллона на 50 литров позволяют гарантированно обеспечивать горение топлива как минимум в течение 8 часов при полной загрузке и максимально открытой заслонке подачи воздуха.

Бубафоня, как один из вариантов печей длительного горения позволяет делать одну закладку топлива на 16-24 часа, она не требует много внимания, поскольку горение протекает в герметично закрытом пространстве, и не имеет традиционного зольника, поэтому риск пожара от выкатившейся искры в таком случае минимальный.

С другой стороны, бубафоня из газового баллона крайне неудобна для извлечения остатков продуктов горения, это придется делать через верхнюю крышку. Еще одним не совсем приятным моментом для этого вида печи выступает относительно низкая по сравнению с другими печами теплоотдача, так что быстро отопить помещение не получится.

Устройство и принцип работы

Основу конструкции бубафони составляет газовый баллон, внутри которого происходит процесс горения древесного топлива. Особенностью этого процесс выступает принцип приролиза – разложения древесины под действием температуры на горючие газы, которые впоследствии и сгорают образуя тепло.

Горение древесины происходит в несколько этапов, на первом этапе, огонь нагревает топливо, выжигая легкогорючие вещества, а после преодоления предел в 300 градусов, древесина начинает разлагаться на простейшие вещества и происходит горение пиролизных газов. Второй этап горения наиболее эффективен, поскольку температура горения газов составляет порядка 700 градусов.

Возможность получения газовых продуктов горения и эффективного их сжигания в печи, получается, посредством разделения внутренней камеры на две части. Нижняя часть, заполненная дровами, производит начальный розжиг и разогрев, а вот верхняя часть, разделенная от нижней прессом с направляющим воздуховодом, постепенно заполняется продуктами разложения древесины и которые и начинают сгорать. Массивный пресс постепенно продавливает топливо вниз, таким образом, способствуя эффективному процессу разложения дров.

Окончательно дым выводится наружу через дымоход, отверстие которого находится в верхней части печи, а подача воздуха в камеру сгорания проводится через воздуховод, который с прессом образует единую конструкцию. Регулирование подачи воздуха в топку проводится посредством установки зазора заслонки в верхней части воздуховода.

История создания пиролизной печи

Трактовать историю создания этого изобретения можно по-разному, с одной стороны это удачная переработка идеи промышленного образца пиролизного котла, с другой стороны, это замечательное использование подручных материалов для создания нового вида дровяных печей.

И хотя многие утверждают что это все-таки идея промышленного литовского котла Strоpuva, но факт остается фактом бубафоня все-таки родом из Среднеколымска.

Делаем сами (пошаговое описание процесса)

Как и все гениальное печь бубафоня из газового баллона является довольно простой конструкцией, для изготовления которой понадобится умение работать сварочным аппаратом и немного свободного времени.

Основной конструкции выступает газовый баллон емкостью 50 литров, это самый малый по объему баллон из которого может выйти нормальная печь, баллоны меньшего объема просто не стоит брать во внимание, поскольку эффективность от их использования крайне низкая.

Обратите внимание: использовать газовый баллон в качестве корпуса печки можно только после того, как из него будут удалены остатки газа, в противном случае при попытке разрезать баллон может произойти воспламенение остатков газа и произойти взрыв.

Подготовка баллона и всех деталей заключается в подборе необходимого размера металлических заготовок и очистке их от ржавчины, масляных пятен и остатков краски.

Для удобства работы баллон разрезается по окружности в верхней части. Рез должен быть максимально ровным и не иметь перекосов. Лучше всего рез делать по линии сварного шва верха баллона. В отрезанной крышке демонтируется вентиль и усиливается направляющее отверстие трубой большего диаметра.

К баллону привариваются ножки, с таким расчетом, чтобы нижняя часть баллона была поднята над уровнем пола на 20-25 см. Ножки делаются из толстого уголка 30*30 или 40*40 мм.

Сбоку на расстоянии 50 мм от верхнего края корпуса проделывается отверстие и под углом 90 градусов вваривается труба длиной 400-450 мм диаметром 120-150 мм. Дымоход желательно сделать из толстостенной трубы.

Учитывая, что диаметр баллона составляет 300 мм, из металла толщиной 8-10 мм вырезается диск диаметром 270-280 мм с отверстием посередине 80-100 мм. К этому отверстию точно под углом 90 градусов приваривается труба диаметром 80-100 мм длиной 1200-1400 мм. Это труба подачи воздуха, в верхней части трубы приваривается пластинчатая заслонка, для регулировки отверстия подачи воздуха.

С нижней части пресса для равномерного распределения воздуха по объему камеры сгорания привариваются полосы металла, уголки или «П»-образный профиль, таким образом, чтобы лучи шли от центра к краям. Чтобы воздух распространялся равномерно, и не происходило выгорания только центральной части закладки топлива, к центру поверх уголков приваривается пластина толщиной 8-10 мм диаметром 200-250 мм.

Установка печи проводится на жесткое прочное основание, если печь планируется использовать как стационарное оборудование, то ручки рекомендуется приваривать только к крышке печи. Если печь планируется передвигать время от времени, то ручки желательно установить и на корпусе.

Несмотря на то что печь особо не предъявляет никаких требований к качеству топлива, все-таки перед закладной дров их необходимо просушить, сухие дрова даже меньшего объема выделяют дольше тепла, чем сырые.

Важно знать, что во время работы котла запас топлива можно периодически пополнять. А вот остановить его работу или заглушить невозможно до полного сгорания всех дров.

Несмотря на все положительные качества, печь имеет существенный недостаток, она слишком медленно нагревает необходимую температуру в помещении. Добиться большого пламени в кратчайшие сроки очень сложно.

Исходя из этого, самым правильным путем увеличения КПД выступает применение дополнительных технических решений, способствующих увеличению процесса нагрева объема воздуха в помещении.

Единственным действенным методом повысить скорость обогрева выступает необходимость установки на корпусе в 2-3 см от него дополнительного кожуха из гофрированного или плоского металла для создания эффекта , когда холодный воздух, нагреваясь между корпусом и кожухом, поднимается, создавая при этом существенный полок воздуха.

Сегодня, среди всех популярных моделей дровяных печей печь бубофоня единственное действенное средство реальной экономии средств и эффективного использования ресурсов. Тем более, что такую печь можно собрать, используя минимальные вложения.

Как сделать печь длительного горения, смотрите инструкцию в следующем видео:

Теплообменник для печи своими руками: разновидности и изготовление

Тепло – достаточно ценный ресурс, расходовать который следует целесообразно. Для этого и было придумано множество устройств и уловок, одним из самых простых и эффективных которых является теплообменник. О том, что такое теплообменник, для чего он нужен и как изготовить теплообменник своими руками, мы с вами и поговорим. Конечно, не забыв затронуть вопрос безопасности, который в данном случае стоит очень остро, ведь с теплом шутки плохи.

Что же такое теплообменник, для чего он нужен?

Если не погружаться в многочисленные тонкости, а говорить простыми словами, то теплообменник – это любое устройство, которое способно осуществлять обмен энергией между разными средами, не имея при этом собственного источника. (См. также: Топка для бани своими руками)

То есть печь или камин – это не теплообменник, а вот холодная вода, охлаждающая нагретую сковороду, – это теплообменник, так как, охлаждая сковороду, она сама при этом нагревается.

Если мы будем говорить об эффективности теплообменника – как о самом важном показателе его работы, тот тут можно выделить следующие зависимости эффективности:

• чем больше разница температур, тем большее количество энергии передастся;
• чем больше площадь соприкосновения среды с теплообменником, тем лучше;
• чем выше теплопроводность материала, из которого изготовлен теплообменник, тем он эффективней

Ну и, подводя итог: абсолютно любая труба, по которой течет жидкость, имеющая температуру, отличную от температуры среды, что ее окружает, будет теплообменником. (См. также: Котлы для отопления дома – особенности теплообменников)

Стоит ли говорить, что чаще всего встречается симбиоз: печь с теплообменником. Подобный дуэт способен отопить большую площадь, и, как вариант, обеспечить вас теплой водой. Чаще всего последнее используются в банях, это позволяет сделать процесс мытья гораздо комфортнее.

Изготавливаем теплообменник

Как вы уже поняли, изготовить простейший теплообменник способен даже ребенок, наиболее простая конструкция «змейка». Она выполняется при помощи трубы, которая свернута в кольца и помещена, к примеру, в бочку, при этом концы трубы выведены наружу. Эффективность этой конструкции в большей степени зависит от показателя теплопроводности материла, из которого сделана труба, так как благодаря кольцам, максимальная площадь соприкосновения уже достигнута. Но это простейший вариант, рассмотрим конструкцию посложнее и поэффективней.

Давайте изучим этапы изготовления теплообменника типа «трубная доска». Нам понадобится две герметичные емкости и трубы. Располагаем две емкости по краям и соединяем их при помощи многочисленных труб, которые должны быть развальцованы в торцах взятых емкостей. Жидкость двигается из одной емкости в другую по трубам, а в середине, там, где располагаются соединительные трубы, происходит теплообмен. Это одна из самых эффективных конструкций, положенная в основу отопления в многоквартирных домах. (См. также: Камин на даче своими руками)

Еще одним популярным типом теплообменника является «водяная рубашка», тут используются две герметичные емкости разных размеров, причем одна помещена в другую. Изготовить такую конструкцию самостоятельно сложно, для этого требуются специальные навыки.

Правила эксплуатации теплообменника

Каковы же правила эксплуатации данного устройства? Как необходимо поступать с теплообменником, чтобы он и прослужил долго, и вреда не нанес?

• Не стоит прикреплять трубы от теплообменника (если таковые имеются) на неподвижные крепления к стенам помещения, нагрев и расширение все испортит.

(См. также: Печи Бавария)

• Если мощность печки невысока, то лучше не использовать слишком габаритные теплообменники, так как те будут забирать слишком много ресурсов.
• При условии, что печь из кирпича с теплообменником уже разогрелась до высокой температуры, не стоит наливать в нее воду.
• Если вы решили уплотнить резьбу в месте соединения теплообменника и труб, используйте только тот уплотнитель, который выдерживает высокие температуры.

(См. также: Отопление теплиц своими руками)

Эти простые правила продлят срок эксплуатации устройств и сделают их работу более безопасной для вас.

Печь камин с теплообменником, особенности конструкции

Перед вами стоит задача обогреть две жилые комнаты, и при этом вы любите живой огонь? Тогда печь-камин с теплообменником – ваш вариант. Изучим его немного подробнее.

Основной элемент такой конструкции – это печь-камин или же котел, от которого в разные стороны идет множество труб, по которым течет жидкость, обычно вода (это экономно). Но нелишним, особенно в холодное время, добавлять и антифриз. Циркуляция теплоносителя, проще говоря, жидкости, может осуществляться естественным способом или же принудительным, путем использования тех же насосов. Проще говоря, печь или котел нагревают воду, а трубы при помощи насоса разносят ее по всей площади, нуждающейся в отоплении. Вода отдает тепло, обогревая помещение, все гениально и просто. В этом случае теплообменник позволяет увеличить эффективность печи во много раз и вместо одной комнаты, вы, к примеру, сможете без лишних затрат на топливо отапливать две.

Виды печей-каминов

Сегодня рынок готов представить на суд потребителя множество моделей печи-камина. Все они совместимы с теплообменниками, если вы, к примеру, захотите обогревать большую площадь. Свой выбор кто-то основывает на размерах, кто-то – на типе потребляемого топлива, кто-то – на мощности. Итак, самые распространенные печи-камины:

1. Печи-камины «Викинг» – суровое название намекает на эффективность. Да, эти печи отличаются тем, что способны быстро прогреть воздух в комнате. Топливом для них служат сухие дрова или бурый уголь, а вот про каменный лучше забыть. Хорошие печи для тех, кто ратует за эффективность. Подойдут для обогрева больших площадей.
2. Печь-камин на пеллетах — особенность этой печи, в используемом топливе, вместо угля иди древесины, эту печь заправляют пеллетом. Пеллет – это экологически чистое, гранулированное топливо, которое получается путем прессовки отходов деревоперерабатывающей промышленности. Прекрасный вариант для тех, кто радеет за экологию и за сохранность своего кошелька. Этот тип топлива имеет достаточно низкую цену, поэтому и популярен. Плюс ко всему сажи и  дыма от такого топлива меньше, а значит, в доме, где стоит такая печь-камин, уютнее. Кто-то считает, что за этим топливом – будущее.
3. Камины-печи «Кедди» – интересный продукт, приведший к нам из Швеции, выпускается в двух экземплярах: угловом и пристенном. Это, а также различные вариации в плане подключения дымохода и открытия дверей топки делает печи «Кедди» достаточно популярными у пользователя. Фундамент для них не нужен, так как их конструкция достаточно легка, поэтому и установка таких печей не отнимет у вас много времени. Плюс в дизайнерском плане эти печи выглядят очень выигрышно.
4. Варочная печь с камином – многофункциональность, вот за что любят эти печи. Они не только греют дом, на них можно готовить еду. Словно вернувшись в средние века, вы сможете готовить пищу прямо над камином – романтично, не правда ли? Именно для практичных людей, не лишенных романтики и созданы эти печи
5. Печи-камины «Байкал» – прекрасный вариант для дачи или коттеджа. Эффективны, имеют большой размерный и модельный ряд, в качестве топлива используются дрова. Использования каменного угля запрещено. Особенно радует то, что эти печи были разработаны специально для нашего непростого климата, который характеризуется большим перепадом температур. Такие печи способны долго сохранять тепло, даже после того как пламя погасло.

Надеемся, что после изучения статьи вы стали понимать, что такое теплообменник, для чего он нужен, как его можно сделать своими руками, и как использование теплообменников в печах и каминах влияет на их работу.

Изготовить теплообменник – не сложно, сложно грамотно подобрать систему отопления в целом, выбрать источник тепла и тип теплообменника учитывая всю специфику стоящих перед пользователем задач.

Чаще всего печи и теплообменники применяются в загородных домах, поэтому прежде чем выбрать тип теплообменника, можно изучить, как делается дачная печь своими руками. После такого мастер-класса, разобраться в конструкции любого теплообменника не составит больших хлопот.

Системы отопления — все для отопления на сервисе OLX.ua Украина

Водяные печи для дома: инструкция по монтажу

Обустройство в доме водяной печи позволяет, прежде всего, сэкономить на затратах по обогреву помещения. Кроме того, для печки подойдет практически любое топливо, а КПД при этом будет на высоком уровне. О том, как сделать печь с водяным контуром рассмотрим далее.

Оглавление:

1. Водяные печи для дома: особенности функционирования и конструкция
2. Характеристика печей с водяным контуром для дома
3. Водяное отопление печью схема: как объединить печку и водяной контур
4. Особенности установки печи с водяным контуром
5. Разновидности водяных печей
6. Кирпичные печи с водяным отоплением своими руками

Водяные печи для дома: особенности функционирования и конструкция

Печи с водяным контуром являются устройствами универсального назначения, которые осуществляют не только его обогрев, но выполняют функцию титана. Они отлично подходят для установки в загородных домах или на даче.

Данные печки характеризуются наличием теплового обменника, находящегося в топке или в дымовом канале. Для изготовления печи чаще всего применяется чугунная сталь, так как внутри их циркулирует пар. Печи с водяным контуром применяются как в качестве основного обгревателя, так и в виде дополнительного отопительного прибора.

Печи с водяным контуром различаются прежде всего по конструкции теплового обменника, который изготавливается из стальных труб или листовой стали. Более высокой популярностью отличается второй вариант, так как сталь отличается более простой обработкой и не требует особых навыков для изготовления теплообменника.

Кроме того, такой теплообменник легче очищается от налета и не накапливает на себе золу. Однако, главной функцией теплового обменника является максимально быстрый и качественный нагрев воды, при минимальных затратах топлива. Для самостоятельного изготовления теплообменника потребуется сварочный аппарат и навыки работы с ним.

Для повышения КПД водяной печки, рекомендуется устанавливать в ней несколько бачков, нагревающих воду и усиливающих парообразование. Для того, чтобы пар нагревался до максимальной температуры, следует устанавливать печку в отдельном помещении.

Характеристика печей с водяным контуром для дома

Среди достоинств данного вида печей выделяют:

1. Легкость обустройства и доступную стоимость.

Обогрев с применением печи с водяным контуром является одним из самых дешевых. Это объясняется низкой стоимостью данного оборудования.

2. Возможность комбинирования с другими отопительными приборами.

Водяная печь отлично сочетается с другими схемами отопления.

3. Широкий диапазон топлива.

Для такого рода печей подойдет практически любой тип топлива: уголь, дрова, торф, брикеты, пеллеты и т.д.

4. Автономность и независимость от электросети.

Для системы характерно использование принципа естественной циркуляции, она не нуждается в наличии электроснабжения.

5. Привлекательность внешнего вида печки.

Такая печка станет отличным дополнением любого интерьера, кроме того, возможен вариант ее отделки с помощью кирпича, камня, плитки и других негорючих материалов.

Несмотря на это, у водяной печи имеются определенные недостатки, а именно:

1. По сравнению с твердотопливными или газовыми котлами, она отличается более низким коэффициентом полезного действия.

2. Подача топлива и регулировка работоспособности системы осуществляется исключительно под контролем людей, проживающих в доме. Для того, чтобы отрегулировать температуру нагрева используется заслонка.

Для обеспечения обогрева всего дома с помощью печки с водяным контуром достаточно ее подключения к системе радиаторов и теплового обменника.

Печка, имеющая водяную рубашку способна обогревать даже системы теплого пола, подавая в них горячую воду.

Водяное отопление печью схема: как объединить печку и водяной контур

Довольно часто обычные стандартные печки подключают к водяному контуру, таким образом, обеспечивая обогрев не только одной комнаты, но всего жилища в целом. Это объясняется прежде всего отличной тепловой отдачей данного прибора и активной циркуляцией воды в системе.

Главным различием между стандартной и водяной печью является наличие во втором варианте системы теплового носителя и радиаторов отопления, к которым она подключается. Именно данное преимущество позволяет избежать быстрого остывания печки и неравномерности в распределении ею тепла. Таким образом, при небольших затратах топлива удается получить высокий уровень тепловой энергии.

Функцию теплового носителя в данной системе чаще всего выполняет дистиллированная вода. Если печь устанавливается в регионе с суровым климатом, то рекомендуется использовать специальную жидкость, не склонную к замерзанию.

Среди основных конструктивных особенностей водяной печки следует выделить такие элементы:

• камеру дожига;
• отсекатели;
• конвектор;
• камеру сгорания;
• зольник;
• инжекторы;
• колосник.

Водяные печи для дома фото:

Главным отличием стандартной печи от печи с водяным контуром выступает регистр, устанавливаемый в ее топку. Именно с помощью данного змеевика удается из обычной печки соорудить обогревательный агрегат, выполняющий функцию котла. Кроме того, снижаются расходы топлива, а КПД значительно повышается.

Регистр для печки бывает двух видов:

• трубчатый;
• листовой.

Для изготовления первого варианта потребуется наличие стальных труб, толщина которых составляет около 4 мм. Трубы должны быть сварены таким образом, чтобы как можно качественнее осуществлять тепловой обмен. Регистр разделяется на несколько участков, каждый из которых отличается своими особенностями.

Особенности установки печи с водяным контуром

Существует несколько разновидностей печей с водяным контуром, которые различаются в соответствии с конструктивными особенностями:

• печка, которая полностью совпадает с размерами теплового обменника, так как построенная под него;
• установка теплового регистра в уже сделанную печь.

Более высокой сложностью и затратами отличается второй вариант, так как монтаж змеевика должен осуществляться в соотношении с уже имеющимися габаритами печи.

В процессе сооружения новой печки с водяным контуром следует придерживаться определенных рекомендаций:

1. Тепловая рубашка внутри должна быть минимум четыре миллиметра, при несоблюдении этого правила произойдет закипание воды в системе, таким образом, не удастся достигнуть хорошего КПД.

2. Минимальная толщина стенок змеевика составляет 3 см. При меньшей толщине они просто-напросто прогорят. Тогда придется менять все систему полностью.

3. Между стенками печки и самым тепловым обменником следует соблюсти определенное расстояние в полтора сантиметра, которое поможет компенсировать увеличение регистра в следствие воздействия на него высокой температуры.

Перед началом работы над печкой следует изготовить чертежи печи с водяным контуром. Схема работы данного устройства такая же как и у твердотопливного котла. Они различаются только по входному отверстию теплового обменника, который у печки располагается немного выше, чем у котла. Учтите, что от данного фактора зависит способ и принцип разводки труб в доме.

Учтите, что перед монтажом отопления в помещении следует в обязательном порядке установить расширительный бачок, а все трубы, должны быть расположены под углом. Для того, чтобы обеспечить нормальную циркуляцию воды в системе следует произвести монтаж циркуляционного насоса.

Разновидности водяных печей

Среди большого разнообразия водяных печей выделяют:

• устройства, работающие на дровах, они не должны эксплуатироваться на максимальной мощности, так как при этом, значительно сокращается срок их эксплуатации;
• печь булерьян – не имеет отдельный регистр, в котором осуществляется тепловой обмен, для нагрева теплового носителя используется непосредственно сама печь, кроме того, она имеет определенный отдел, в котором производится сжигание древесного газа, таким образом, печка достигает высокого КПД;
• тепловые печи на основе чугуна – отличаются наличием чугунного корпуса, который способен накаливать тепло, при этом, срок службы данного устройства достаточно высокий из-за прочности и надежности материала, их которого она изготовлена, для изготовления водогрейной рубашки применяется листовая сталь.

Существует три способа регулировки работы печи с водяным контуром:

• путем уменьшения или увеличения топлива, сжигаемого печкой, таким образом, температура в печке поднимается или опускается до определенного уровня;
• для повышения или понижения интенсивности горения используется специальный механизм в виде заслонки, регулирующей температуру воздуха в доме;
• монтаж циркуляционного насоса – данное устройство позволяет равномерно распределять воду по системе, тем самым обеспечивая равномерность нагрева воздуха в разных помещениях.

Кирпичные печи с водяным отоплением своими руками

При подключении к водяному контуру кирпичной печи обеспечивается повышение ее работоспособности и улучшается КПД. Печь, изготовленная из кирпича способствует разогреву не только стенок, но и дымовых каналов, обеспечивающих обогрев. Тепло передается к радиаторам не только во время сгорания топлива, но и по прошествии определенного времени, до того момента, пока печка не остынет.

Главный компонент кирпичной водяной печи – теплообменник. Именно к нему подключается водяной контур. Главное требование к конструктивным особенностям регистра – обеспечить максимальный нагрев при низкой затрате топлива.

Каждый из теплообменников отличается индивидуальными особенностями и подходит под определенный вариант печи. Простотой и легкостью изготовления отличаются теплообменники, изготовленные из стали. Но, в то же время, они обладают минимальной площадью передачи тепла.

В процессе выбора печки следует исходить из конфигурации и размеров дома, в котором она будет установлена. Кроме того, для каждого жилища подойдет индивидуальный вариант кладки и расположения кирпичей.

Выбирая кирпич, следует остановиться на красном его виде, который поддавался высокому обжигу. Не следует выбирать пережженный кирпич, так как со временем он придет в негодность. При выборе недожженного кирпича, который отличается светло розовым оттенком, печка не будет нормально функционировать. При постукивании по качественному кирпичу, издается хороший звук звонкого металла. Для изготовления дымохода, нужно отдать предпочтение шамонному огнеустойчивому кирпичу.

Обустраивать кирпичную печку своими руками следует с изготовления ее фундамента. Для отделения которого требуется обустроить зазор в 5 см, внутрь которого засыпается песок.

Инструкция по изготовлению кирпичной печи:

1. Для начала потребуется провести обустройство котлована. Далее в него закладывают материалы в виде бута, щебенки, битого кирпича. Толщина слоя зависит от индивидуальных особенностей печки и в среднем составляет около 18 см. Далее материал утрамбовывается и заливается с помощью цементного раствора.

2. После этого, производится укладка двух слоев кирпича. Кирпичи фиксируются между собой цементным раствором. Поверх кирпича настилается пергаминовая или рубероидная гидроизоляция.

3. Следующий этап – обустройство нескольких слоев из кирпича, которые соединены между собой с помощью глиняного раствора.

4. Фундамент должен возвышаться над поверхностью пола на 5-8 см.

Качество изготовленной печки напрямую зависит от типа раствора, используемого в процессе кладки кирпича. Для того, чтобы раствор был прочным и огнестойким, процесс его приготовления следует отложить на несколько дней.

О том как приготовить раствор для изготовления кирпичной печки рассмотрим далее:

1. Процедура работы с глиной.

Выбор глины следует осуществлять с особой серьезностью, так как использование некачественного материала с разного рода вкраплениями негативно скажется на качестве работы печки. Самый оптимальный вариант – синяя кембрийская глина. Глина замачивается на два, три дня в воде, в соотношении один к одному, если она влажная, или один к двум – если сухая. Учтите, что раствор нуждается в периодическом помешивании и добавлении воды, при необходимости. В конечном результате должен получиться однородный раствор, напоминающий по консистенции жидкую сметану. Учтите, что от величины жирности глины зависит длительность ее отстаивания.

2. Следующий этап предполагает работу с песком.

Для приготовления качественного раствора рекомендуется использование горного кристаллического песка. Хотя возможен вариант применения речного или морского типов песка. Учтите, что перед попаданием в раствор, песок должен пройти чистку. Сначала он отстаивается в воде на протяжении двух, трех дней. Следите за жидкостью, которая образовывается в результате отстаивания, если она становиться мутной, то ее нужно слить. Таким образом, песок избавиться от грязи, пыли и разного рода включений. После выполнения этого процесса песок просушивается и просеивается.

3. Приготовление раствора для кладки.

Сначала следует насыпать горку в состав которой входит песок и цемент. Они перемешиваются между собой с помощью лопаты. Данные ингредиенты помещаются в пустой резервуар, в который постепенно заливается глина. Масса должна стать похожей на густую сметану, при наличии слишком жидкого раствора в него добавляется поваренная соль, а при слишком жидкой консистенции – вода.

4. Проверка раствора на пригодность для кладки.

Готовая смесь должна быть достаточно пластичной, она не должна растекаться при броске и не должна разваливаться на части. Для проверки раствора нанесите его на кирпич, при его прилипании к поверхности мастерка, следует добавить в него воду с песком. Если же раствор хорошо ложиться на поверхность, то он готов к полноценному использованию.

Когда раствор приготовлен, необходимо приступать к непосредственному обустройству печи, в соответствии с ранее приготовленным для этого проектом и чертежом.

Печи с водяным контуром своими руками видео:

Печь “Бубафоня” своими руками

Печь. Одно из первейших средств для обогрева в холодное время. Но удовольствие это весьма дорого, по карману оно не всем, поэтому есть смысл не покупать готовую печь в магазине, а создать вручную. Как известно, печей разных весьма много. От буржуйки до традиционной русской печи. Буржуйку мы недавно делать уже учились, русскую печь в условиях выживания строить весьма затратно. Поэтому будем учиться мастерить такую печь, как «бубафоня».

Изначально «бубафоню» придумал мастер Афанасий Бубякин. Оттуда и название, схожее с его фамилией. Изделие мастера отличается тем, что для работы требует малое количество топлива. Оттуда и популярность среди экономящих людей. Кроме того, «бубафоня»  весьма проста в строительстве, и во время работы не требует к себе пристального внимания кочегара. Печка, изготовленная Афанасием, состояла из:

1. бака
2. поршня
3. крышки

Гореть такой агрегат мог более суток. Сегодня эта печка может быть установлена на даче, в доме, в гараже, в теплице, и будет обогревать помещение даже в сильный мороз. Кроме того, риск возгорания минимальный, так как в «бубафоне» нет отверстий для проникновения открытого огня.

Содержание статьи

 Привет! Некоторые ссылки на этой странице являются партнерскими ссылками, что означает, что, если вы решите совершить покупку, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас. Я очень признателен за вашу поддержку и надеюсь, что статья вам понравится!
