Армирование стяжки – все способы с пошаговыми инструкциями

Стяжка пола сама по себе – достаточно прочная, она может выдерживать значительные нагрузки как механического, так и химического характера. Однако в некоторых случаях необходимо производить и дополнительное армирование стяжки. Как это делается и в каких ситуациях данная процедура нужна?

Армирование стяжки

Содержание статьи

Необходимость осуществления армирования

Армирование бетонной стяжки – это процедура ее укрепления, которая позволит повысить показатели прочности при динамических, вибрационных, а также других механических нагрузках на полы. Процедура представляет собой укладку дополнительного слоя при заливке стяжки – армирующей сетки, которая может производиться из различных материалов и иметь разные размеры ячеек.

Для чего армировать стяжку

На заметку! Армирование стяжки защитит ее от появления больших и маленьких  трещин и других разрушений, повысит ее плотность, позволит сэкономить бетонную смесь при заливке.

Армирование стяжки металлической сеткой

Однако армировать стяжку нужно не всегда. Часто необходимость проведения данной процедуры будет зависеть от типа стяжки и условий ее дальнейшей эксплуатации.

Так, в этом плане различают:

• черновую стяжку, которая монтируется на основание или грунт;
• стяжку на перекрытиях;
• выравнивающую стяжку под наливной пол;
• многослойную стяжку со слоем теплоизоляции.

Примеры использования армирующей сетки

Стяжка обязательно армируется:

• если производится создание стяжки чернового пола;
• при укладке теплоизоляционного слоя;
• в случае если полы будут испытывать сильное механическое воздействие;
• если монтаж стяжки осуществляется на ненадежное основание, отличающееся подвижностью;
• там, где полы испытывают повышенную нагрузку;
• при укладке толстой стяжки толщиной более 5 см.

Как делать армирование стяжки пола самостоятельно

Совет! Армирующий слой укладывается при монтаже стяжки в гаражах, а также если подразумевается большой расход бетонной смеси.

Стяжка с армирующим слоем внешне не отличается от стяжки обычной, но гораздо крепче и надежнее, чем стандартный вариант.

Конструкция армированной стяжки

Основные преимущества армирования и отличия от обычной стяжки

И хотя внешне стяжка обычная и укрепленная ничем не отличаются, все же это – два разных типа чернового пола. И разница между ними очень велика. Главное отличие – это наличие дополнительного слоя в виде армирующей стеки. Также существенное отличие наблюдается среди монтажных и эксплуатационных характеристик. Например, уложить бетон ровным слоем на кривом полу гораздо проще, используя армирующую сетку – она позволит легко выровнять основание. В случае затопления помещения стяжка с армирующим слоем гораздо лучше перенесет эту ситуацию.

Самостоятельное армирование стяжки пола

Достоинства укрепленной стяжки:

• увеличение эксплуатационных показателей пола;
• повышение прочности и сопротивляемости воздействию различных факторов;
• снижение риска возникновения трещин;
• уменьшение толщины слоя стяжки;
• экономия строительных растворов;
• возможность легко справиться с большими неровностями пола.

На заметку! Заметим также, что к стяжке предъявляются и определенные требования, которые прописаны в определенных документах. Это СНиПы и ВСН, а также МДС. Например, СНиП 2.03.13-88, ВСН-9-94 ДС и т. д.

Армирование стяжки пола сеткой

Материалы для армирования

Для армирования стяжки используются специальные сетки с определенными параметрами и характеристиками. У каждого вида – свои достоинства и недостатки, а также особенности использования. Это сетка из металла, используемая для обустройства дорог, из полимерных материалов, стекловолокно, а еще применяется и фибра. Ячейки сетки имеют квадратную форму.

Материалы для армирования стяжки

Металлическая сетка

Изготавливается этот вид сетки из стальной прочной проволоки марки ВР-1, имеющей диаметр от 2,5 до 6 мм. Отдельные ее элементы соединяются между собой при помощи сварки. Размер ячеек варьируется от 6 до 20 см. Чаще всего встречается материал с толщиной проволоки 3 мм и ячейками 10, 15 и 20 см.

Металлическая армирующая сетка

На заметку! Прочность сетки будет напрямую зависеть от размеров ячеек – чем они крупнее, тем ненадежнее сетка, тем меньше ее показатели прочности. Это важно учитывать при монтаже стяжки в помещениях, где полы испытывают очень сильное механическое воздействие.

Сетка металлическая с небольшой толщиной проволоки (до 2-3 мм) поставляется в магазины рулонами, что облегчает транспортировку. Ширина одного рулона – около 1-1,5 м, а длина сетки в нем – 25 м. Также сетка может выпускаться в листах различных габаритов.

Металлическая сетка для армирования стяжки

Достоинства металлического армирующего материала:

• надежность и высокий показатель разрывной прочности;
• хорошая связывающая способность;
• устойчивость к перепадам температуры;
• длительный срок эксплуатации.

При использовании такой сетки в качестве армирующего слоя, трещины на стяжке крайне редко появляются. Проволока принимает на себя все виды напряжения, в том числе растяжение стяжки, тем самым обеспечивая ее сохранность. Несущая способность пола в этом случае возрастает в разы.

Этапы устройства армированной стяжки

Сетка металлическая укладывается в нижние слои стяжки таким образом, чтобы оказаться внутри нее. Для этого она немного приподнимается над основанием с помощью специальных подставок. В остальном монтаж стяжки не будет отличаться от заливки обычного цементного пола.

Оцинкованная металлическая сеть для укрепления стяжки

металлическая сетка для стяжки

Сетки пластиковые

Если в армировании нуждается стяжка толщиной до 8 см, которая не будет испытывать чрезмерных нагрузок, то проволочная сетка может быть заменена пластиковой, т. е. полипропиленовой. Это очень эластичный, легкий, мягкий материал, если сравнить с металлом. Благодаря этим свойствам, сетка из пластика отлично растягивается и не деформируется при различных механических воздействиях. Например, во время усадки здания стальная сетка может искривиться и в результате этого повредить непосредственно саму стяжку. Пластиковая же просто изогнется под необходимым углом и со стяжкой ничего не произойдет.

Укладка теплого пола поверх пластиковой армирующей сетки

На заметку! Полимерная сетка на разрыв гораздо слабее, чем стальная, а потому может применяться только там, где полы не испытывают постоянной высокой нагрузки – в квартирах и частных домах.

Как правило, при монтаже стяжки применяется сетка ОСС – общестроительная сетка. Она реализуется в рулонах, имеет небольшой вес, благодаря чему легко транспортируется. Ширина одной упаковки варьируется от 1 до 4 м, а длина сетки в ней может достигать 50 м.

Пластиковая армирующая сетка для стяжки

Еще одно достоинство полимерной сетки – простота работы с ней. Чтобы разделить сетку на куски, необходимо просто разрезать ячейки ножницами – это сделать легко. Также она не гниет и не ржавеет, что положительно сказывается на ее эксплуатационных характеристиках.

Другие плюсы использования полимерной сетки:

• эластичность и гибкость;
• инертность по отношению к химическим веществам;
• не создает помех для работы бытовой и радиотехники;
• устойчивость к растяжениям;
• легкость материала;
• простота монтажа.

В целом, все этапы монтажа пластиковой сетки не отличаются от укладки сетки металлической.

Пластиковая армирующая сетка для стяжки

Сетка из стекловолокна

Этот вид армирующего материала изготавливается из особого стекла – алюмоборосиликатного. Такие сетки имеют ячейки квадратного сечения до 6 мм.

На заметку! Некоторые виды стекловолоконных сеток могут быть пропитаны веществами, повышающими устойчивость материала к щелочному воздействию. Например, такое покрытие имеют ССДор-330 и ССП-95.

Стекловолоконная сетка для армирования стяжки

Такие пропитки оказывают хорошую службу и повышают качество материала. Дело в том, что цементная смесь – это химически активное вещество, имеющее щелочную реакцию. И в таких условиях стекловолоконная сетка постепенно разрушается. Срок службы материала без пропитки – всего около 5 лет. И вот как раз наличие защитной полимерной пропитки и поможет продлить время эксплуатации материала.

Стекловолоконная сетка реализуется в виде рулонов, имеет небольшой вес, благодаря чему, как и пластиковая, легко транспортируется.  В целом, по эксплуатационным характеристикам материал не отличается от пластиковой сетки.

Армирование фиброй

Фибра – это волокна небольшого размера длиной от 6 до 20 мм (реже – 50-60 мм, обычно это волокна из металла), которые замешиваются в саму бетонную смесь. Армирование с применением фибры по технологии монтажа существенно отличается от укрепления стяжки при помощи сетки любого типа. Фибра во время приготовления строительного раствора для заливки стяжки замешивается в него, при этом равномерно распределяясь по всему объему смеси.

Полипропиленовая фибра

Волокна производятся из различных материалов:

• базальтовое волокно;
• металл;
• полимер;
• стекловолокно.

В зависимости от материала изготовления, фибра применяется и для разных типов стяжек.

Таблица. Варианты использования различных видов фибры.

Тип фибры	Назначение
Стеклянная, полипропиленовая	Итоговый результат работы получится легким, но такие полы не смогут выдерживать сильную нагрузку.
Металлическая	Применяется в том случае, если стяжка будет испытывать сильное воздействие на себя.
Базальтовая	Используется, если стяжка подвергается воздействию атмосферных осадков, сильнодействующих химических веществ.

фиброволокно для стяжки

Фиброволокно для армирования стяжки

Фибра для армирования позволит обезопасить стяжку от появления трещин различного типа даже после высыхания бетонной смеси. При этом стяжка даже не сядет. Однако значительному механическому воздействию на себя она сопротивляться не сможет. Это, в частности, касается изгибов и растяжений.

Фибра металлическая

Внимание! Также в случае, если трещина на такой стяжке все же образуется, фибра не спасет ее от дальнейшего увеличения повреждения. Она не в состоянии полноценно заменить армирующую сетку в составе стяжки. Ее рекомендовано применять дополнительно для укрепления материала.

Как правильно армировать стяжку пола?

Чтобы создать армированную сеткой стяжку, необходимо приобрести керамзит, пескобетонную смесь, металлическую сетку сечением 6х6 см.

Шаг 1. Ровным слоем по поверхности пола высыпается керамзит. Основание предварительно хорошо очищается от всего мусора, все щели и трещины заделываются строительным раствором.

Засыпка пола керамзитом

керамзит

Шаг 2. Пескобетонная смесь разводится в любой емкости водой.

Пескобетонная смесь

Шаг 3. Смесью тщательно проливается слой керамзита.

Керамзит заливается готовой смесью

Шаг 4. После того как пескобетонная смесь немного схватится, производится укладка армирующей сетки на подготовленную поверхность. Пол закрывается ею полностью. Листы сетки укладываются друг на друга минимум на один ряд ячеек внахлест.

Укладка армирующей сетки

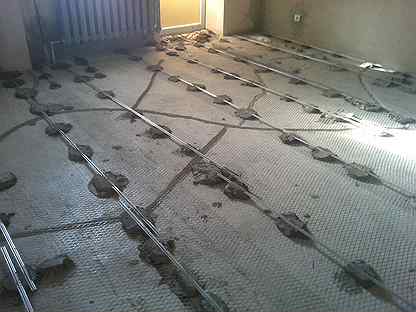

Шаг 5. После производится установка маяков на 1 м друг от друга, по которым будет заливаться смесь. Удобнее работу производить с использованием лазерного уровня.

Установлены маяки

Внимание! Между маяками промежуток не должен превышать длину правила, которым будет выравниваться стяжка.

Шаг 6. Производится заливка пескобетонной стяжки по маякам.

Заливается стяжка

Шаг 7. Смесь тщательно разравнивается по поверхности. После того как стяжка схватится, маяки удаляются, а отверстия, оставшиеся от них, заделываются раствором. Маяки удаляются, когда на стяжке не будут оставаться следы от ног, то есть появится небольшая опорная поверхность.

Выравнивание смеси

Использование правила для выравнивания

Теперь стяжка должна хорошо просохнуть и можно дальше производить ремонтные работы. В течение недели свежую поверхность рекомендовано смачивать водой, чтобы она не пересушивалась и не растрескивалась.

Армирование стяжки фиброй

Здесь работы выполнять несколько проще, так как сетку укладывать не придется. Фиброволокна просто замешиваются в саму сухую смесь, применяемую для изготовления стяжки. Время замешивания в бетономешалке – около 5 минут. После этого в нее добавляется вода, производится еще одно перемешивание длительностью около 10 минут.

Фибробетон

Приготовленным раствором заливается поверхность чернового пола по маякам, как и в предыдущем случае.

Замешивание цементного раствора с фиброволокном

Видео – Армированная стяжка

Несколько советов и рекомендаций

Чтобы монтаж стяжки прошел как можно лучше, а качество работы было на высоте, рекомендуется учитывать несколько правил монтажа.

1. Толщина армированной стяжки не должна быть меньше 6 см.
2. Полный срок высыхания бетонной смеси – около 28 суток. Ранее беспокоить материал и укладывать финишную отделку не нужно.
3. Слой керамзита или цементного раствора перед заливкой стяжки укладывается, чтобы сетка оставалась непосредственно в самом стяжечном слое.
4. Если стоит жаркая погода, то на период просушки стяжку следует закрывать полиэтиленовой пленкой.
5. Все масляные пятна, а также следы краски удаляются и с чернового пола, и из сетки. Это обеспечит максимальный показатель сцепления бетонной смеси с другими материалами.
6. Армирующая сетка должна быть полностью закрыта раствором.

Укладка армирующей сетки для стяжки

Армированная стяжка – отличный способ обустройства прочного и надежного чернового пола, на который впоследствии без опаски укладывается слой финишной отделки. Стоимость такого вида основания не выше, чем обычного, так что вполне можно позволить себе потратить средства на армирующую сетку, которая обеспечит спокойствие за целостность и качество стяжечного слоя.

Видео — Полусухая стяжка с фиброволокном

сеткой, арматурой, фиброволокном по СНиП

Многолетняя практика показывает, что бетонная или цементно-песчаная стяжка – самая надежная конструкция пола. Лучше неё есть только армированная стяжка пола. Бетон считается хрупким материалом и особой прочностью на растяжение и изгиб не отличается. И если в жилых помещениях, по железобетонным перекрытиям бетонная стяжка не нуждается в армировании, то в заводских цехах или в складе, гараже, основания пола испытывают значительные нагрузки. Такие полы нужно укрепить.

Когда необходимо армирование

Стяжка армированная, по существу – это разновидность железобетонного изделия, выдерживающего разного рода нагрузки.  Арматура, заложенная в конструкцию предназначена для:

• предохранения полов от трещин и микротрещин при эксплуатации;
• проседания бетонного основания;
• продления срока эксплуатации пола.

Треснутая стяжка – последствие не соблюдения технологии бетонирования и отказа от армирования.

В жилом помещении стяжка – это 4-х – 8-ми сантиметровый слой песчано-цементного раствора, выравнивающего железобетонные плиты перекрытия. В свою очередь, плиты не допускают нагрузок, деформирующих стяжку, берут их «на себя».

Однако, если на железобетонные перекрытия укладывается теплоизоляционный материал (минеральные плиты, пенопласт, экструдированный пенополистирол), армировать полы становится необходимостью.

Армирование стяжки пола в квартире или доме выполняется под каминами, печами, предполагаемых местах повышенной нагрузки. Также в жилых помещениях нужно армировать стяжку толщиной более 50мм.

Сетки для стяжки – металлические

В строительстве традиционно усиливают конструкции сетчатыми элементами. Это могут быть такие сетки:

• металлические оцинкованные, используемые в дорожном строительстве. В частном домостроении хозяева приспосабливают в качестве арматуры сетку-рабицу или штукатурную, которая хорошо справляется со своей задачей;
• пластмассовые, полимерные;
• сетки из стекловолокна;
• армируют и фиброволокном из полипропилена, базальта, металла, стекла.

Наиболее удачным вариантом укрепления стяжки считается армирование металлической сеткой. Для индивидуального строительства такого рода армирование является гарантией службы цементного пола на долгие годы.

Металлическая сетка ячейкой 100 на 100 мм., для армирования стяжки пола.

Сетки стекловолоконные и полимерные уступают в прочности металлическим. Поэтому они чаще используются в частном домостроении, общественных зданиях, помещениях, где нет больших нагрузок на полы.

Насыпные волокна – фибру, добавляют в состав раствора при замешивании. Такой способ укрепления стяжки гарантирует от образования усадочных трещин и микротрещин. Фибра повышает противоударную стойкость пола, но сопротивления изгибающим и растягивающим нагрузкам оказать не может.

Арматура для укрепления стяжки

Прутки арматуры соединяются точечной сваркой или проволочными скрутками, используя крючок для вязки арматуры. Как правило, используется в качестве прутков стальная арматура класса А400, диаметр которой рассчитывается в зависимости от нагрузки на бетонную или цементно-песчаную армированную стяжку. Наиболее популярна для сварки (скрутки) прутков арматура диаметром от 8 до 12мм. Ячейки, в зависимости от диаметра арматуры и расчетных нагрузок на полы, имеют размер от 50 х 50мм до 250 х 250мм.

Арматурные сетки эффективны для устройства полов по грунту, щебню, керамзиту. В отдельных случаях, когда требуются полы усиленной конструкции, СНиПы рекомендуют выполнить двухслойную укладку сеток. Те же СНиПы требуют размещения сетки в толще бетона для защиты арматуры от коррозии.

Последовательность устройства полов

Чтобы полы в помещениях служили долго и надежно, нужно аккуратно выполнять каждый этап работы:

1. Поверхность любого основания подготовить должным образом – очистить от грязи, мусора.
2. Если основанием служит старая бетонная поверхность, нужно щели, трещины расшить, очистить и залить жидким раствором.
3. Если предусмотрено в проекте, укладывается гидроизоляция, а также теплоизоляция.
4. С помощью водяного уровня делается разметка уровня пола на стенах помещения.
5. Раскладываются пластиковые фиксаторы для арматуры, или из раствора делаются подкладки под сетку, чтобы обеспечить положение ее в толще бетона.
6. На фиксаторы укладывается сетка с нахлестом листов на 1-2 ячейки.
7. Далее устанавливаются маяки – доски, рейки или направляющие для штукатурки заводского изготовления. Расстояние между маяками должно быть на 10-20 см меньше длины правила.
8. Между маяками заливается бетон или раствор.
9. Когда стяжка схватится, маяки, если это были бруски или доски, вынимаются, дыры заделываются бетоном или раствором.

Чтобы армированная свежая стяжка не высыхала местами, неравномерно, ее в течение нескольких дней нужно поливать водой и накрывать полиэтиленовой пленкой.

Неметаллические материалы для армирования полов

Проектировщики, после расчетов нагрузок на полы, охотно закладывают в документацию пластиковые сетки для армирования. Но этот материал используется только для армирования стяжек с небольшой нагрузкой, к примеру, при устройстве теплого пола или наливных полов в жилых помещениях, офисах, ресторанах, других общественных местах.

Имеют пластиковые изделия и некоторые, вполне весомые достоинства:

1. Малый вес, что удобно при транспортировке и хранении. Их легко резать и укладывать.
2. Высокая, по сравнению и металлической сеткой эластичность позволяет лучше растягиваться в случае усадки здания, что предупреждает появление трещин на поверхности пола.
3. Пластиковая арматура не боится агрессивной среды и коррозии.
4. Высокая эластичность и прочность на растяжение делают этот материал популярным в новостройках.
5. Низкая стоимость.

Технология устройства пола в квартире с помощью полипропиленовой сетки принципиально не отличается от устройства стяжки с металлической арматурой. Отличием можно считать то, что для пластиковой сетки не нужны подпорные элементы. По подготовленному основанию заливается минимальная толщина бетона или раствора, и прямо на него ложится пластиковая сетка. Дальше – маяки, заливка, как и у любого вида стяжки.

Стекловолоконная сетка

Армирование стяжки пола возможно только пропитанными стекловолоконными сетками. Пропитка позволяет им противостоять воздействию щелочной среды, образующейся в толще бетона.

Материалом для арматуры служат нити, содержащие алюмоборосиликатное стекло. Эксплуатационные качества, характеристики, область применения те же, что и у сеток полипропиленовых.

Минус, хотя и несущественный, в том, что стекловолокно нежелательно использовать в помещениях с возможным риском возгорания. Критической температурой для стеклопластиковой арматуры является 150°С.

Фиброволокно

Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.

Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.

Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.

Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.

При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю отмеренную «порцию», фибра может сбиться в бесформенный комок.

Теплые полы

При устройстве полов с подогревом армирование цементно-песчаной или бетонной стяжки обязательно. Этого требуют СНиПы, и даже индивидуальный застройщик должен понять необходимость операции.

Дело в том, что для эффективной работы теплого пола нужна надежная теплоизоляция. Чаще это плиты пенополистирольные. На этот слой укладывают нагревательные элементы, которые заливаются раствором. Такие полы подвержены действию перепадов температур, а армирующие элементы препятствует появлению трещин на поверхности.

Стяжка теплого пола без армирования прослужит недолго. Наилучшим вариантом укрепления теплых полов будет армирование комбинированное – сеткой металлической или полипропиленовой и фиброй.

Ровный пол – обязательное условие для качественной укладки всех современных покрытий – ламината, паркетной доски, линолеума, керамической плитки. Отлично служит для выравнивания основания бетонное финишное покрытие. Но бетон и раствор считаются хрупкими строительными материалами, и могут разрушаться под воздействием механических нагрузок и перепадов температур. Последнее – важный вопрос. Современные технологии позволяют устраивать теплые полы, вводя в толщу бетона нагревательные элементы, «прячут» инженерные коммуникации.

Армирование стяжки металлом, пластмассой, фиброй, улучшает эксплуатационные качества бетонного пола, он становится устойчивым к разного рода воздействиям. Армирование препятствует образованию трещин, поверхность получается гладкой и ровной, сопротивляется тепловым нагрузкам.

Армирование стяжки и бетонной плиты

    Перед началом строительного цикла нужно точно определиться с необходимой толщиной стяжки. Ее размер зависит от статических, динамических нагрузок, а также от других конструктивных особенностей. Ее величину нужно подстраивать под уровни полов соседних помещений. Для нормального функционирования минимальная толщина бетона составляет 6 см. Если толщина будет меньше, это приведет к растрескиванию конструкции.

Перед укладыванием сетки на подбетонку нужно подготовить основание:

Готовое основание должно хорошо высохнуть. Чтобы конструкция не пересыхала, на протяжении трех дней иногда смачивается водой или используют защитное средство.

    Для подсчета веса арматуры в погонном метре можно использовать таблицу:

Формулы, по которым можно рассчитать точный вес арматуры.



Сразу вычисляется объем тела за формулой:

V = F x L

Где:

    V – объем тела, м³

    F – площадь сечения арматуры, м²

    L – длина тела, м



Для поиска поперечного сечения используем формулу:

F = π x D²/ 4

Где:

    D – диаметр арматуры (в метрах)

    π = 3.14 (Неизменная единица равна соотношению диаметра к периметру круга)



Последним расчетом будет определение веса:

M = V x Р

Где:

    Р – вес стали который составляет 7850 кг/м3

Пример расчета одного метра арматуры диаметром 8мм

Переводим диаметр арматуры (D) в метры

D= 8/1000= 0.008 м



Находим площадь сечения арматуры

F = π x D²/ 4

F=3.14×0.008×0.008/4=0.00005024 м²



Длинна (L) у нас ровняется 1 метр



Находим объем:

V=0.00005024*1=0.00005024 м3



Определяем вес метра погонного арматуры

M=0.00005024*P=0.00005024*7850=0.394384



Р – вес стали который составляет 7850 кг/м3



Если Вы сравните с таблицей, значений которая находится выше то увидите, что разница не велика. Она идет за счет рифления арматура которое мы в расчет не берем.

Таблица перевода м2 сетки разных диаметров арматуры в кг.



Диаметр арматуры, мм	Объем ячеек, мм	Раскрой, мм	Масса м2, кг.
4	100*100	2тыс.*6 тыс.	1.84
4	150*150	2тыс.*6 тыс.	1.22
4	200*200	2тыс.*6 тыс.	0.92
5	100*100	2тыс.*6 тыс.	2.88
5	150*150	2тыс.*6 тыс.	1.92
5	200*200	2тыс.*6 тыс.	1.44
6	100*100	2тыс.*6 тыс.	4.44
6	150*150	2тыс.*6 тыс.	2.96
6	200*200	2тыс.*6 тыс.	2.22
8	100*100	2тыс.*6 тыс.	7.9
8	150*150	2 тыс.*6 тыс.	5.26
8	200*200	2 тыс.*6 тыс.	3.95
10	100*100	2 тыс.*6 тыс.	12.34
10	150*150	2 тыс.*6 тыс.	12.38
10	200*200	2 тыс.*6 тыс.	6.19
12	100*100	2тыс.*6 тыс.	17.8
12	150*150	2тыс.*6 тыс.	11.84
12	200*200	2тыс.*6 тыс.	8,88



Расчет количества



    Для фундаментной плиты нужно значительное число бетона и металла. При его сооружении применяется ребристая арматура. К примеру, можно рассмотреть расход арматурного материала на фундамент здания величиной 6*6 м. Его каркас формирует сетка, которая имеет шаг 20 см в ширину и длину.



    Чтобы создать конструкцию, нужно положить в линию 31 отрезок ребристой арматуры (продольная арматура). Наверх под углом 90° следует положить еще ряд (поперечная арматура). Итого 62. Но так как в плите идет двойное армирование: число рядов вырастет до 124.



    Имея длину одного из рядов, делаем подсчет арматуры для двух поясов: 6 * 124= 744 м.п. материалов. Верхняя полоса арматуры связывается с нижней. Связные узлы изготовляются в области стыков поперечных и продольных рядов стержня из стали. В результате, выходит такое число узлов: 31 х 8 = 248.



    Если толщина плиты фундамента равняется 20 см, то нижнее поле арматуры проходит в 5 см от низа плиты. Таким образом, подсчет длины отрезка будет считаться так: 20 – 10 = 10 см.



    Конечный объем материалов для строительства примерно будет считаться 248*0.1=24.8 м. и если на создание двойного армирования нужно 744 м, сплошная длина всего металлопроката подсчитывается так: 744 + 24.8 = 768.8 м.

Виды арматурной сетки

Есть 2 основных вида арматурой сетки, которые используют при армировании:

• Связанная.
• Сварная.

    Зачастую используют связанные рамы, которые содержат в себе множество стержневых или закаленных прутьев, связанных проволокой. Такие конструкции дешевле, чем сварные сетки.



    Прутья арматуры ложатся параллельно друг друга на одинаковом расстоянии, сверху по такому же принципу ложится второй слой перпендикулярно первому. В местах пересечения прутья связываются или свариваются. Получается сетка, или, как называют, лист. Он годится для армирования плит перекрытия



    В такой ситуации прутья также классифицируют как продольные и поперечные. Разница в них только в их расположении. При квадратном листе разница не заметная и зависит только от положения листа. Если же лист прямоугольный, то продольные прутья длиннее.

монтаж, советы по выбору сетки

Армирование необходимо, чтобы продлить срок службы стяжки из бетона — основы для любого напольного покрытия. Такой способ укрепления выбирают при обустройстве стяжки на нестабильном основании — например, на засыпке, полотне тепло- или гидроизоляции, а также в местах повышенной нагрузки. Правильно выполненное армирование позволяет защитить свежую стяжку от образования микротрещин, высохшую — от деформации под воздействием давления, вибраций, смещения.

Как армировать стяжку пола

Перечень и последовательность работ примерно одинаковы для армирования полусухой стяжки и мокрой — состоящей исключительно из раствора цемента и песка. Сухая стяжка и наливной пол не нуждаются в армировании.

Процедура выполняется следующим образом:

1. Основание зачищают от пыли и грязи, щели заполняют и шпаклюют.
2. Поверхность грунтуют, при необходимости укладывают звуко-, тепло- или гидроизоляционный материал, выполняют разводку коммуникаций.
3. Уровнем определяют высоту поверхности стяжки. Рисуют разметку на стенах, обозначающую толщину слоя.
4. На пол укладывают сетку с нахлестом минимум в одну ячейку. Укладка производится на предварительно установленные фиксаторы из пластика или раствора.
5. Выполняют устройство маяков из саморезов, раствора или гипсокартона.
6. Стену под полусухую или мокрую стяжку оклеивают демпферной лентой.
7. Готовят раствор из песчаной и цементной смеси в пропорции 3 к 1 или готовой сухой смеси, смешанной с водой.
8. Выполняют заливку.

Технология выполнения работ актуальна для всех видов сеток для стяжки: стальной, полипропиленовой, стекловолоконной.

Виды сеток:

Металлическая

Металлическая сетка для стяжки производится из стальной проволоки диаметром от 2,5 мм до 6 мм, которая образует ячейки от 5 до 20 см. Чем больше ячеек и меньше их размер, тем прочнее будет армирование.

Сетка арматурная для стяжки имеет следующие преимущества:

• высокая прочность на разрыв и надежность;
• низкая цена;
• долговечность.
• устойчивость к перепадам температур;
• отличная связывающая способность, легко выдерживающая даже серьезные нагрузки.

При помощи металлической сетки создается прочное железобетонное основание, материал универсален и подходит для стяжек любого типа и толщины.

Пластиковая

Сетка пластиковая для стяжки отличается от металлической легкостью и эластичностью, она легко растягивается, не рвется, долго сохраняет эксплуатационные характеристики.

Преимущества пластиковых сеток:

• инертность — материал не окисляется и не ржавеет под воздействием влаги;
• эластичность и прочность на растяжение — полипропилен выдержит любые нагрузки;
• отсутствие экранирования — пластик не создает помех для средств связи.

Применение легкого материала снижает затраты на транспортировку, ускоряет и упрощает процесс монтажа: податливая пластиковая сетка легко режется на куски нужного размера.

Стекловолоконная

Стяжка сетка из ажурного плетения амбросиликатных волокон сочетает преимущества материалов для армирования из пластика и металла:

• устойчивость к высоким и низким температурам;
• малый вес, простота и высокая скорость укладки;
• высокая прочность на растяжение.

Как выбрать сетку для армирования

Есть несколько важных моментов, которые нельзя упускать из виду, выполняя устройство армированной стяжки.

В первую очередь нужно определиться с материалом. Использование пластиковых сеток допустимо только для стяжек толщиной менее 80 мм. Для высокой стяжки подойдет только металлическая сетка

Также этот вариант отличается влагостойкостью, противостоит воздействию агрессивных химических соединений.

Перед тем как купить металлическую сетку, необходимо оценить ее качество: проверить прочность сварных соединений, убедиться в отсутствии следов коррозии, трещин и других дефектов.

Также важно верно выбрать размер ячеек. Правильная стяжка пола в производственных помещениях с высокими нагрузками выполняется с армированием сеткой с минимальным размером ячеек 5×5 см. Для цементной стяжки пола в торговых залах и на складах обычно выбирают сетку с ячейками 10×10 см.

Армирование бетонной стяжки материалом с крупными ячейками может выполняться только в помещениях с минимальными нагрузками. Толщина сетки для стяжки также выбирается исходя из планируемой нагрузки на полы.

Закажите арматурную сетку у нас

Завод металлических изделий «Орион» предлагает выгодно купить арматурную сетку с доставкой в любой регион России. Мы реализуем арматурную сетку в листах по выгодной стоимости без посредников и делаем скидку по гарантии лучшей цены, если вы найдете материал дешевле.

Предлагаем широкий ассортимент типоразмеров сетки из арматуры: диаметр прутка — от 2 до 6 мм, величина ячеек — 100×100 мм и 200×200 мм.

Продукция завода соответствует ГОСТ 23279-2012 и поставляется с гарантией качества. По необходимости мы предоставим сопроводительные документы.

Армирование стяжки пола сеткой цена за работы в Москве

Бетонная и цементно-песчаная стяжка является основой пола большинства квартир и домов в Москве. С ее помощью можно не только выровнять поверхность, но и создать идеальное напольное основание под будущее покрытие. Армирование стяжки при помощи специальной арматурной сетки, позволит уменьшить слой чернового основания, не потеряв в прочностных характеристиках. К тому же технология позволяет значительно сэкономить на материалах.

Чтобы армированная стяжка была качественной, ее устройством должны заниматься профессионалы. Только соблюдая технологию выполнения работ можно получить качественное напольное основание и полы, которые прослужат не один десяток лет.

Если вы ищите специалистов по созданию армированной стяжки, обращайтесь в компанию «Метр Ремонта» и наши мастера подготовят черновое основание к укладке напольного покрытия, выполнив его армирование быстро, качественно и с гарантией.

Армирование стяжки: Достоинства

Арматурная сетка позволяет уменьшить слой раствора, обеспечив таким образом, экономию на материалах. Армирование позволяет упрочнить бетон, сделав его устойчивым к разрушающим воздействиям. При помощи металлической сетки можно получить ровную поверхность, что позволит в итоге создать ровное напольное покрытие вне зависимости от его типа.

Способы армирования

Способы укрепления цементной стяжки различаются по типу используемой арматуры, которая представлена:

• Каркасом из металлических прутьев.
• Металлической сеткой, состоящей из отдельных элементов.
• Каркасом из полипропилена или стекловолокна.
• Фиброволокна.

Этапы армирования

Вне зависимости от того, какой материал будет выбран для армирования бетонной или цементной стяжки, процедура будет иметь следующие этапы, представленные:

• Подготовкой основания. Поверхность очищают от мусора, заделывают дефекты и грунтуют.
• Подготовкой основания под сетку. На стяжке размещают трубки, камни и обрезки металла, на которые укладывают сетку. Ее кладут внахлест, соединяя элементы между собой при помощи проволоки.
• Установкой маяков. Маяковые профили монтируются на участки заполненные цементом.
• Проверкой сетки на прочность. Если сетка уложена надежно, то по ней беспрепятственно можно передвигаться. При ее смещении на сетке делают островки, в которые заливают цементную смесь.
• Заливкой раствора. Помещение заливают раствором, после его просыхания вынимают маяки и выравнивают.

Когда стяжка подсохнет, ее подготавливают под настил напольного покрытия.

Стоимость армирования

На цену армирования влияет разновидность используемых материалов, технология укладки, площадь и особенности помещения, толщина, сроки ремонтных работ. Точную стоимость устройства стяжки назовет мастер после выезда на объект и составления расчетной сметы.

Наименование услуги	Цена в рублях за м2
Выравнивание/уплотнение песчаной подсыпки	от 350
Монтаж гидроизоляции из п/э пленки	от 650
Демонтаж опалубки	от 250
Армирование бетонной стяжки сеткой с ячейкой 100х100 мм	от 250
Армирование бетонной стяжки сеткой с ячейкой 100х100 мм, имеющей крепление к готовому основанию	от 370
Армирование бетонной стяжки 8-12 мм арматурой с ячейкой 200х200 мм	от 350
Двухслойное армирование бетонной стяжки 10-14 мм арматурой с ячейкой 200х200 мм	от 800
Армирование бетонной стяжки макро- и микрофиброй	от 430
Демонтаж/монтаж направляющих (маяков)	от 150
Модификация бетона (ускорители твердения, пластификаторы, противоморозные добавки за 100 мм слоя)	от 80
Заливка бетонной стяжки в 10 см толщину с выравниванием виброрейкой	от 800
Заливка плиты в 25 см толщиной с уплотнением глубинным вибратором и выполнение выравнивания виброреек	от 1800
Выравнивание бетона	от 100
Затирка свежей стяжки вертолетом (затирочными машинами)	от 190

Вы хотите, чтобы напольное покрытие было ровным и долговечным? Тогда начните с создания качественной стяжки и армирования. Все эти процедуры на профессиональном уровне могут выполнить наши мастера, подготовив основание под укладку напольного покрытия в кратчайшие сроки и с гарантией. Обращайтесь.

Армирование стяжки, материалы для армирование стяжки

Армирование стяжки пола — важный этап в стяжке. Бетонная или цементно-песчаная стяжка пола – проверенное временем покрытие и отработанная до мелочей технология. При правильном приготовлении бетонной смеси, армировании стяжки пола и укладке, стяжка прослужит десятки лет без ремонта.

Если стяжка уложена на недеформируемое основание и не должна выдерживать динамические или ударные нагрузки, или нагрузки невелики, то армирование стяжки пола необязательно, бетон отлично справится. Выравнивающие стяжки из раствора в жилых домах, выполненные по железобетонному основанию, имеют толщину 25-50 мм и не подвергаются растяжению, поэтому их не армируют.

Но если стяжка выполнена на подвижном основании и возможен изгиб или растяжение, то без армирования стяжки пола не обойтись. Бетон, как известно, на растяжение не работает. Стяжка, залитая на упругом основании, работает как железобетонная плита, то есть выдерживает усилия сжатия, изгиба и растяжения. Поэтому, чтобы стяжка не трескалась, в нее вводят арматурную сетку или каркас, которые воспринимают растягивающие усилия.

Когда нужно армировать стяжку

Армирование стяжки необходимо в следующих случаях:

1. Толщина стяжки более 50 мм
2. Есть значительные локальные нагрузки – тяжелые станки, печи или камин
3. Основание, на которое залита стяжка, ненадежно – «плавает». Это может быть грунт, подушка из песка или гравия, или теплоизоляционный слой из мин ваты, пенополистирола в составе пирога пола. В этих случаях стяжка будет изогнута, а ее нижняя поверхность растянута под собственным весом бетона и нагрузкой.

Материалы для армирования стяжки

Армирование стяжки выполняется с помощью следующих материалов:

1. Сетки и каркасы из арматурной стали и проволоки. Применяют как сварные, так и вязаные сетки
2. Пластмассовые полимерные сетки
3. Сетки из стекловолокна
4. Полипропиленовое, базальтовое и стеклянное фиброволокно, а также стальная фибра, в том числе анкерная при больших нагрузках на стяжку

Армирование металлическими сетками

Сетками армируют толстые стяжки пола цехов, гаражей, зданий с большими скоплениями людей – торговыми центрами, крупными офисами. Стальные сетки сохраняют форму стяжки и воспринимают усилия растяжения, гарантируя работу стяжки на десятки лет без ремонтов.

Арматурные сетки заводского изготовления из проволоки Вр-1 диаметрами от 3 до 6 мм имеют ячейки с размерами от 50 до 200 мм. Ячейки могут быть как квадратными, так и прямоугольными. Чем меньше ячейка и больше диаметр проволоки, тем больше густота армирования и прочность. Наиболее ходовые сетки – диаметром 3,4,5 мм и ячейкой 100*100; 150*150 и 200*200 мм, соединение осуществляется способом контактной сварки.

Форма поставки сеток – карты, или листы, и рулоны. Размеры листов стандартные – 1*2 м, 2*4 м и т. д. Рулонные сетки стандартно имеют ширину один – полтора метра и длину до 25 м. Рулонные сетки изготавливают только из проволоки диаметром до 3 мм.

Плюсы металлических сеток – долговечность, температурная стойкость, высокая прочность. Сетки распределяют нагрузки в толще стяжки, повышают ее прочность и несущую способность. Сетка укладывается в растянутой нижней зоне стяжки. При армировании металлической сеткой необходимо соблюдать защитный слой бетона. Для укладки сеток используют густой раствор, но практичнее недорогие и надежные пластиковые фиксаторы – стульчики. Подручные материалы вроде кусков гипсокартона или дерева использовать не рекомендуется, они ослабляют бетон растянутой зоны. Куски кирпича, особенно силикатного, примененные вместо фиксаторов, работают мочалками и высасывают из бетона воду, необходимую для гидратации, чего допускать нельзя.

Стальная арматурная сетка решает несколько задач – перераспределяет усилия в толще стяжки, упрочняет стяжку и предотвращает деформации, могущие вызвать просадку, трещины, сколы и выбоины в бетоне.

Порядок работ по армированию стяжки металлической сеткой

Работы выполняются в следующей последовательности:

1. Подготовка поверхности под стяжку – очистка от мусора, обеспыливание
2. Заделка щелей и трещин цементно-песчаным раствором или шпаклевками
3. Грунтовка. Проникающий грунт повышает адгезию
4. По проекту – выполняют гидроизоляцию, звуко– и теплоизоляцию
5. Выставляют маяки для определения высоты стяжки. Пользуясь лазерным нивелиром или уровнем отмечают по стенам помещений высоту стяжки и устанавливают горизонт. От горизонтальной линии замеряют расстояния до уровня основания. Высоту стяжки отмеряют от самой верхней точки основания, откладывая от нее минимальное расстояние 30 мм.
6. Укладывают арматурную сетку на фиксаторы. Нахлест должен быть не меньше одной ячейки сетки
7. Выставляют по уровню маяки, материалом может быть деревянная рейка, стальной или пластиковый профиль, важно, чтобы маяк был зафиксирован и не сдвинулся при заливке бетоном. Маяки должны быть выставлены точно по горизонтали, их поверхность будет вровень с заливаемой стяжкой. Расстояния между маяками выбираются так, чтобы правилом для выравнивания стяжки было удобно «вытягивать» бетон между маяками, примерно около одного метра
8. Бетонную или растворную смесь заливают на участки между маяками и вытягивают правилом
9. Маяки вытаскивают из свежего бетона через 3-5 часов, в зависимости от условий твердения и сразу выполняют заделку раствором
10. Уход за стяжкой проводят по обычной технологии – поверхность не должна пересыхать. Механические воздействия на свежий бетон недопустимы, стяжку закрывают пленкой, в жару поливают водой. При нормальных условиях бетон набирает 70% заданной прочности на седьмые сутки.

Армирование стяжки полимерной сеткой

Армирование пластиковыми сетками выполняют так же, как и стальными – в нижней трети слоя стяжки.

Преимущества пластиковой сетки

Пластиковые сетки имеют следующие преимущества:

1. При высокой прочности на растяжение – малый вес и хорошая эластичность, легкие в перевозке и монтаже
2. Химически инертны, не ржавеют, не гниют, не разрушаются
3. Не создают радиопомех
4. Недорогие, экономят деньги и трудозатраты

Сетки из полиэтилена и полипропилена используют для усиления малонагруженных стяжек, с толщиной не более 80 мм. Сетка общестроительная пластиковая (ОСС) применяется не только для стяжек, но и для кладки, отделочных работ, устройства ограждений и пр.

Сетка выпускается в рулонах длиной до 60 м, шириной до 4 м. Легко транспортируется и хранится по причине химической инертности и малого веса. Резка ее не составляет проблем. Особые преимущества ОСС имеют в устройстве теплых полов.

Армирование стекловолоконными сетками

Материал для изготовления стеклосеток – алюмоборосиликатное стекло, волокна связывают ажурным переплетением, сетки имеют мелкую ячейку.

Для армирования стяжек подходят не все стеклосетки, а только покрытые щелочестойкими пропитками, или изготовленные из щелочестойкого стекла. При покупке нужно внимательно изучить техническую характеристику. Сетки марок ССП-95; СССДор-330 используются в дорожном строительстве и для армирования бетонных конструкций. Стекловолокно, покрытое защитным слоем, сохранит структуру и не разрушится в щелочной среде бетона.

Стекловолоконные сетки обладают высокой прочностью на разрыв, но легкие, просты в монтаже, хранении и перевозке, их можно перенести вручную. Наибольшая температура, которую может выдержать стекловолокно сеток – 200⁰С. В бетоне стяжки стекловолоконная сетка работает так же, как полимерная, увеличивает трещиностойкость и несущую способность стяжки.

Армирование стяжек фиброволокном

Фибра добавляется в бетон при замесе, в количестве по технической характеристике производителя. Засыпают фибру мелкими порциями, чтобы не получить вместо однородного раствора неразмешанные «ежики» из комков волокон. Вода при замесе так же добавляется частями, основная часть – в конце замеса. Иногда фибру в начале замеса смешивают с цементом.

Плюсы армирования стяжки фиброй

Армирование фиброй имеет отличия и свои плюсы по сравнению с сетками и каркасами:

1. Облегченная технология армирования и возможность комбинирования фибры со всеми другими способами усиления конструкций
2. Бетон получает равномерное трехмерное армирование, усиление по всему объему и всем направлениям. В одном кг полипропиленовой фибры содержится более 200 млн волокон.
3. Увеличение морозостойкости и устойчивости к температурным перепадам
4. Увеличение водостойкости и стойкости к истиранию
5. Значительное увеличение трещиностойкости под нагрузками, снижение риска появления усадочных микротрещин в бетоне

Видов фибры для бетона очень много, от анкерной стальной до тончайшей стекловолоконной, длины волокон от 4 до 80 мм. Фибру производят способами резки и гнутья стальной проволоки, получая прямую, волновую или анкерную разновидности, получают способом фрезерования слябов, экстрагируют из расплава металлов, получают путем рубки из листовой холоднокатаной стали или нержавейки. Базальтовую, или каменную, фибру делают из расплавов горных пород. Способы изготовления полипропиленовых фибр проще – горячую пластичную массу пропускают через фильеры и режут, иногда обрабатывают специальными составами для упрочнения. Это вид фиброволокна самый дешевый, но вполне эффективный. Историки говорят, что фиброармирование имеет древнюю историю, со времен египтян. Бетон древних пирамид, возможно, усилен трехмерным армированием – путем добавки овечьей шерсти!

Важный момент – фибра как армирующий элемент работает в толще бетона и предотвращает раскрытие трещин. Если нагрузка больше, чем выдержит бетон, то от излома в растянутой зоне фибра конструкцию не спасет. В случае значительных локальных или динамических нагрузок на стяжку пола, устроенную по грунту, например, в гараже, без армирующей стальной сетки не обойтись.

Для тонких слабонагруженных стяжек, используют фибры стеклянные и полипропиленовые. Если стяжка должна выдерживать значительные нагрузки, рационально применение металлических фибр. Каменная фибра (базальтовая) – используется для бетонных конструкций, работающих в агрессивной среде.

Армирование стяжки сетками ЦПВС

Цельнометаллическая просечно-вытяжная сетка (ЦПВС) используется для устройства наливных полов как связующее, и в стяжках.

Сетка ЦПВС изготавливается из цельных металлических листов, минимальные толщины нитей сетки – 1,25 -2 мм, диагонали ячеек от 20*50 мм до 60*120 мм.

Пол с сеткой ЦПВС выдерживает очень высокие нагрузки, практически невозможные ни в жилых помещениях, ни в гаражах. И стоимость этих изделий высока. Но все же применение им есть – для создания теплого пола эти сетки незаменимы. Цельность их структуры позволяет теплу распределяться быстро и равномерно по массиву пола, теплоотдача их повышается. Кроме того, значительно увеличивается звукозащитные свойства, кроме того, в случае появления усадочных трещин в стяжке сетка не дает стяжке расслаиваться. В монтаже эти сетки проще, чем традиционные арматурные.

Армирование стяжки пола сварной сеткой и арматурой

24 марта 2021 г.

Во время проведения ремонтных работ часто приходится делать стяжку пола. Она необходима для придания поверхности идеальной ровности, а также для звуко-, гидро- и теплоизоляции комнаты.

Какие бывают виды стяжек?

Строители выделяют 2 основных вида стяжки пола. Разница состоит в используемых материалах и способе заливки бетона.

• Первый тип – монолитная стяжка. Для изготовления смеси берутся пенобетон, щебенка и песок. Монолитная стяжка укладывается прямо на голый пол без использования гидро- или теплоизоляции.
• Плавающая стяжка. Этот вид стяжки можно с уверенностью назвать наиболее распространенным в современном мире. Ее главной особенностью можно назвать отсутствие соприкосновения со стенами, а также черновым основанием помещения. Перед заливкой раствора на черновое основание часто укладываются теплоизолирующие либо гидроизолирующие материалы.

Как рассчитать толщину стяжки?

В каждом отдельном случае толщина готовой стяжки рассчитывается в индивидуальном порядке. Прежде всего, она зависит от качества самого основания и его типа. Также на толщину влияет необходимость установки теплого пола.
Строители вывели несколько основных правил определения толщины стяжки:

1. 1. Стяжка составляет не меньше 3 см, если основание относительно ровное и прочное.
2. 2. Если в полу будет находиться система теплого пола, то толщина составляет около 5 см (для электрической системы). Для водяного теплого пола толщина стяжки будет уже 7—10 см.
3. 3. Собираясь делать керамзитную либо песчаную подушку, рассчитывайте минимум на 5 см стяжки.

Почему необходимо армировать стяжку?

В целом, бетонная стяжка пола отличается особой прочностью, если были соблюдены технологии заливки. В этом случае пол прослужит не один десяток лет. Но даже у такой стяжки имеются недостатки. Самым весомым является хрупкость, которая может возникнуть при толщине покрытия менее 7 см. Механические и вибрационные воздействия могут со временем вызвать трещины. Для того, чтобы избежать таких неприятностей, строители рекомендуют использовать армирующую сварную сетку.

С помощью этой сетки можно равномерно распределить нагрузки, которые испытывает стяжка, и сделать пол более прочным.

В основном, армирующую сетку используют в этих случаях:

• Когда стяжка заливается на не очень надежное основание, способное деформироваться. Как правило, речь идет о минеральной вате либо пенопласте, которые нужны для звуко- и теплоизоляции комнаты. Также к непрочным основаниям можно отнести керамзит и щебень, так как мелкие камешки могут перемещаться.
• Когда вам нужно дополнительно укрепить вашу стяжку из-за последующих больших нагрузок на нее.
• Если толщина стяжки составляет менее 7 см. Такой пол считается достаточно хрупким и склонным к растрескиванию, поэтому для укрепления прибегают к армированию.

Для укрепления стяжки выбирают специальную сетку из тонкой рифленой арматуры (или рифленой проволоки ВР-1). Ее выбор в основном зависит от толщины пола и максимальных нагрузок. Наиболее популярным вариантом является металлическая сварная сетка с размером ячейки 50х50, 100х100, 150х150 и 200х200 мм и толщиной прута 4 или 5 мм..

Типы сеток используемых для армирования

Сегодня покупателям представлен большой выбор армирующих сеток для пола. В основе выбора лежат требования к сетке, например, эластичность, и бюджет, который вы готовы потратить на арматуру.

Металлические сетки

Это наиболее популярный вид сетки для стяжки пола. Ее изготавливают из рифленых стальных прутков, для связки которых используют проволоку, которая завязывается узлом. Как правило, это достаточно длительный и монотонный процесс, поэтому многие останавливают выбор на готовых сетках. Они отлично подходят для усиления конструкции бетонного пола. Недостатком такого типа арматуры можно назвать подверженность коррозии, ослабляющей стяжку. Но при правильном монтаже арматуры этой неприятности можно избежать.

Равномерное распределение нагрузок на стяжку достигается благодаря качественной сетке внутри нее. Сделав армирование, вы сможете предотвратить появление трещин. Так как пруты арматуры имеют свойство растягиваться, они берут на себя почти все напряжение, которое исходит от механического воздействия на стяжку. Даже испытывая значительные растяжения, бетонный пол не разрушается, а его несущая способность только увеличивается.

Наряду со способностью выдерживать серьезные нагрузки, сетки из металла также ценятся за морозостойкость и устойчивость к температурным перепадам. Арматурные каркасы делают стяжку долговечной, так как сетка может служить очень долго.

Чтобы армирование действовало эффективно, важно строго соблюдать технику укладки арматуры. Строители всегда укладывают сварную сетку непосредственно внутрь самой стяжки, как правило, на треть ее толщины. Очень важно проконтролировать, чтобы сетка не располагалась на самом черновом основании, а располагалась в бетоне. Для этого ее немного приподнимают помощью специальных подставок. Если все сделать правильно, то сетка будет выполнять свои функции в самой стяжке, а не под ней. Сегодня можно купить металлическую сетку в разном формате: листах либо рулонах. Для перемещения более удобен компактный рулонный вариант, но скатать их можно только из сетки с диаметром проволоки не больше 3 мм. Листы же могут иметь самые разные размеры, но наиболее ходовыми являются 0,5х2 м и 2х4 м.

Преимущества металлической сетки:

• Высокая прочность
• Устойчивость к перепадам температур
• Морозостойкость
• Способность выдерживать серьезные нагрузки
• Долгий срок службы

Для соединения прутьев между собой используются сварной аппарат. Чаще всего диаметр арматуры колеблется от 2,5 до 6 мм. Самыми популярными являются прутки в 4 мм. Из прутьев делается сварная сетка с разным размером ячеек (5-20 см). Чем меньше ячейки, тем прочнее будет армирование.

Пластиковые сетки

Если ваша стяжка будет менее 7 см тощиной и не будет испытывать больших нагрузок, то металлическую арматуру можно заменить на пластиковый аналог.

Главным отличием такого вида армирующей сетки от классической металлической можно назвать ее высокую эластичность и низкий вес. Благодаря этому она отлично растягивается без деформаций. Наиболее ходовым вариантом сетки являются рулоны по 1-4 м шириной и 10-50 метров длиной. Рулоны обладают небольшим весом, поэтому их легко перевозить с места на место. Кроме того, это сильно облегчает процесс монтажа сетки на стяжку в отличие от металлической арматуры. Укладка также ускоряется благодаря тому, что пластик режется намного легче, чем металл.

Еще один неоспоримый плюс пластиковой сетки – устойчивость к ржавлению. Она не подвергается воздействию окружающей среды и надолго сохраняет свои первоначальные качества.

Преимущества армирующей сетки из пластика:

• Хорошая эластичность
• Устойчивость к растяжению
• Отсутствие реакции с химическими веществами
• Удобство использования
• Применение в помещениях любых форм
• Отсутствие помех для работы бытовой техники и смартфонов
• Приемлемая цена

Сетка из стекловолокна

Сегодня на рынке также можно встретить армирующую сетку для стяжки пола из стекловолокна. Ее делают из алюмоборосиликатного стекла, а размер ячеек колеблется от 4 до 6 мм.

Покупателю предоставляется выбор из нескольких торговых марок сетки. Чтобы материал был более прочным и надежным, его обрабатывают щелочестойкими составами. Если вы выбираете сетку самостоятельно, обязательно обращайте внимание на этот нюанс. Как известно, состав стяжки имеет щелочную реакцию. Если стекловолокно не будет обработано специальным средством, то через несколько лет оно просто растворится в бетоне. Чтобы избежать таких последствий, сетки пропитываются необходимым составом. Стекловолокно завоевывает все больше популярности благодаря своему маленькому весу и почти полному отсутствию сильной нагрузки на черновое основание.

Плюсы стекловолоконных сеток:

• Маленький вес
• Стойкость к перепадам температуры
• Удобство монтажа
• Стойкость к растяжению
• Нерастворимость в бетоне (при условии обработки пропиткой)
• Стойкость к воздействию воды

Техника укладки стекловолоконной сетки такая же, как и для других типов сетки. Выбирая стекловолокно, помните, что оно не подходит для тех помещений, где существует возможность возникновения пожара. Этот материал может выдерживать температуру только до 200 градусов.

Основные правила армирования стяжки

В целом, процесс армирования бетонного пола не очень сложен. Однако здесь есть ряд важных нюансов, которые необходимо соблюдать для того, чтобы стяжка была качественной.

• Какой бы армирующий материал вы ни выбрали (металл, пластик), нужно следить, чтобы он находился в толщине бетона, а не снаружи. Чтобы проконтролировать это, нужно заранее разложить арматуру и только потом начать заливку.
• Сетка должна лежать таким образом, чтобы не мешать бетонному раствору равномерно распределяться под ней.
• У сетки и бетона должно быть хорошее сцепление. Заранее убедитесь, что на арматуре нет грязи или масляных пятен.
• Сетка должна полностью покрываться раствором, иначе на оголенных участках может образовываться ржавчина.

Технология укладки армирующей сетки

Технологию армирования стяжки опишем на примере укладки сварной сетки.

1. 1. Подготовка чернового покрытия. Для большего удобства проведения работ нужно предварительно хорошо подготовить основание к укладке бетона. Необходимо демонтировать старое покрытие, а затем очистить черновой пол от грязи.
2. 2. Укладка чернового покрытия. Чаще всего для дополнительной звуко- и теплоизоляции используется пенопласт или минвата. Также в ряде случаев в качестве чернового покрытия может выступать керамзит, благодаря чему удается сэкономить раствор и сделать стяжку более легкой.
3. 3. Укладка сетки. После подготовки чернового покрытия наступает черед армирующего материала. Прежде всего, необходимо уложить пароизоляционную пленку. Затем на ней нужно разложить подготовленную сетку. Обратите внимание, что ее нельзя укладывать прямо на черновое покрытие. Чтобы сетка располагалась на высоте 2-3 см, под нее подкладываются либо готовые подставки, либо куски гипсокартона или утеплителя. От стены надо отступать пару сантиметров, а нахлест сеток между собой должен составлять одну ячейку.
4. 4. Расстановка маяков. Если вы хотите получить идеально ровную стяжку, используйте маяки. Чаще всего они производятся из металлопрофиля. Для начала надо определить самую высокую точку вашего чернового покрытия. В этом месте ваша стяжка обязательно должна иметь толщину как минимум 4 сантиметра. Затем необходимо воспользоваться монтажным или профессиональным лазерным уровнем для нанесения отметок, по которым будет проходить верхняя граница готовой стяжки.

Как правило, стандартное расстояние между маячками составляет 1,5 метра. От стен они должны отходить максимум на 30 см. Если не придерживаться этих правил, то покрытие может получиться кривым. Маяки раскладываются параллельно самой длинной стене комнаты. Для соблюдения строгой горизонтальности специалисты советуют натянуть тонкие нити из капрона между стенами точно на уровне разметок. Это поможет рабочим правильно сориентироваться и поднять профиль до правильной высоты. Закрепить маяки на заданной высоте можно при помощи гипсового раствора.

5. 5. Залитие бетона. Когда маяки выставлены, можно приступать к замешиванию цементного раствора. Он не должен быть очень густым. Далее раствор нужно аккуратно вылить на сетку.
6. 6. Распределение состава. Когда весь раствор вылит, его надо аккуратно разровнять при помощи специального правила, ориентируясь при этом на маяки.
7. 7. Снятие маяков (опционально). Мнение профессионалов насчет того, надо ли вынимать маяки, расходится. Некоторые строители убеждают, что их не нужно убирать. Чтобы сделать поверхность стяжки идеальной, ее можно залить самовыравнивающейся смесью (порядка 3-5 мм). Это поможет скрыть металлопрофили.

Если же вам нужно вынуть их, то делать это нужно сразу, как только образуется опорная поверхность. Обычно это происходит через 3-5 часов после заливки. Когда маяки вынуты, пустоты необходимо залить цементным раствором и выровнять правилом.

Когда все закончено, надо дать стяжке хорошо просохнуть. Во избежание образования трещин на ее поверхности первые три дня ее надо проливать водой и поддерживать высокую влажность в помещении. Для этого стоит держать балкон и окна плотно закрытыми. Полностью стяжка будет готова через 3 или 4 недели.

Видеоурок: армирование стяжки поля сварной сеткой



Арматурная бетонная сетка для кладки дорог и армирования полов

Арматурная сетка изготовлена ​​из ортогональных проволок, сваренных точечной сваркой в ​​местах пересечения. В зависимости от диаметра проволока делится на легкую и тяжелую. Проволока с толстой сеткой имеет диаметр от 12 мм и более, а с диаметром от 3 до 12 мм. Самые популярные модели – сетка 50 × 50, 100 × 100 и 150 × 150 мм.

Арматурная сварная сетка обычно применяется для армирования дорожных покрытий, кладки стен, а также для изготовления различных заборов.Такая сетка позволяет значительно повысить сейсмостойкость здания, а также значительно продлить срок эксплуатации.

Сварная арматурная сетка, которая в основном используется для кладочной сетки, полов и дорожных работ.

Сетка кладочная арматурная для армирования бетонных конструкций. Необходимо значительно повысить прочность кирпичной и каменной кладки. Он может выдерживать различные климатические условия, сохраняя при этом свою первоначальную структуру. Он имеет ширину 1.От 5 до 2,3 метра и длиной от 3 до 6 метров. Диаметр каждой холоднотянутой проволоки может составлять от 3 до 5 мм. Прутья решетки большей толщины (4–5 мм) чаще всего используются для строительства крупногабаритных зданий. Что ж, для строительства частного дома из проволочной кладочной сетки 3 мм будет достаточно использовать сетку с диаметром проволоки 3 мм. Форма сетки может быть квадратной или прямоугольной, в основном в зависимости от размера кирпича, который кладется для возведения стен. Стандартным отверстием сетки можно считать 50 × 50 мм, 100 × 100 мм и 50 × 100 мм.

Арматурная сетка для пола. Эта сетка упакована в рулон. Он очень удобен для доставки, так как диаметр используемой проволоки относительно небольшой. Длина такой сетки размером не более двух метров, что облегчает ее транспортировку.

Арматурная сетка для дорожных работ. Арматурная сетка, применяемая при дорожных работах для укрепления дорожного покрытия. Эта сетка изготовлена ​​из нержавеющей стали диаметром 3 мм, 4 мм или 5 мм.Его состав с низким содержанием углерода позволяет качественно укрепить дорожное покрытие. У них долгий срок службы. Армирующая дорожная сетка – самый экономичный вариант при строительстве и ремонте дорог, мостов и крупных промышленных предприятий. Обычно проем дорожной сетки имеет размеры 50 × 50 мм, 100 × 100 мм, 125 × 125 мм, 150 × 150 мм. Размеры его листа могут быть 1,5 × 2 м, 2 × 3 м, 2 × 6 м.

Арматурная сварная сетка

может использоваться не только для дорожных работ, армирования кладки и перекрытия, но и использоваться в ландшафтном дизайне для стабилизации берегов, защиты земель от эрозии, используется при возведении ограждений и каркаса.Бетонная арматура также является важным материалом в строительстве. Например, на следующем рисунке показано, как четыре квалифицированных рабочих связывают U-образный стальной арматурный каркас с помощью стержня арматуры на площадке проекта перекачки воды на север в Китае.

Арматурные стержни прикреплены к U-образной клетке акведука для проекта перекачки северных вод.
Арматурная сетка из бетонных стержней для строительного проекта.

Арматурная сетка и стержень являются ключевыми компонентами железобетона. Сегодня невозможно современное здание без арматурной сетки или бруса.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Вам нужна армирующая сетка в бетонной плите?

Практически в любом современном строительном объекте для выполнения работы необходимо определенное количество бетона. Он прочный, прочный и надежный, если вы знаете, как им пользоваться. Иногда, чем крупнее строительный объект, тем прочнее должен быть бетон.Здесь в игру вступает стальная арматурная сетка.

Что это? Как узнать, нужно ли оно вам? Все ли бетонные строительные объекты нуждаются в армирующей сетке? Вот что вам нужно знать.

Когда дело доходит до армирования бетона, есть два основных варианта. Один из вариантов – арматура или арматурный стержень, который представляет собой стальной стержень разной толщины. Обычно они ребристые для лучшего захвата. Арматурные стержни обычно охватывают края плит.

Проводная сетка часто сочетается с арматурой, но не всегда.Стальная сетка состоит из проволоки, спаянной в плоский лист. Провода образуют квадратную сетку. Как и арматура, сетка бывает разных размеров и толщины. Наиболее распространенный размер – 1/8 дюйма (4 мм) и 6 дюймов в длину и 6 дюймов в ширину (150 мм x 150 мм).

Ни арматура, ни сетка не ржавеют внутри бетона, как можно было бы подозревать. Отверждение бетона изолирует его от кислорода, который вызывает ржавление стали. Вот почему более толстые бетонные плиты лучше подходят для стальной арматуры.

Нет, это не так. Для больших проектов или плит может потребоваться стальная арматура, чтобы обеспечить поддержку или дополнительную прочность. Проволочная сетка также помогает противостоять растрескиванию. Однако не каждый кусок бетона обязательно требует дополнительного усиления.

Когда вы работаете над крупным проектом, важно внимательно изучить планы и требования к зданиям. В некоторых местах требуется армирование независимо от размера и масштаба бетона. Особенно это касается некоторых общественных зданий.

Основными плитами, для которых требуется стальная армирующая сетка, будут те, которые предполагают большую рабочую нагрузку. Все, что связано с пешеходным движением, стенами или другими фундаментальными элементами, потребует этой дополнительной силы.

Если вы работаете над чем-то жилым, например, над дорожкой или полом сарая, вам, скорее всего, не понадобится армирование. Даже на некоторых подъездных дорогах стальная сетка не нужна, но большинство рекомендуют ее, так как автомобили весят довольно много.

Что-то вроде навеса для машины или пола в гараже может не требовать разрешения.Однако они должны иметь подкрепление. Они берут на себя большой вес и трафик, поэтому им нужна поддержка.

Даже если ваш проект небольшой, обратите внимание на землю под ним. Для более мягкого или рыхлого грунта верхние плиты могут получить дополнительное усиление!

Если ваше разрешение или строительные постановления требуют стальной арматуры, проволочная сетка – отличный выбор. Если вы работаете над жилищным строительством или у себя дома, потребность в поддержке может быть разной. Обратите внимание на проект, землю под ним и назначение бетона.Все эти факторы помогут вам решить, нужно ли вам подкрепление и в каком количестве.

Если у вас есть какие-либо вопросы, обращайтесь к нашему дружелюбному персоналу, который будет рад помочь.

Как укрепить бетонную плиту на земле для предотвращения образования трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если случайные трещины все же возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между стыками и низкой усадки бетона, что ограничивает будущую пригодность к эксплуатации или техническому обслуживанию.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование, чтобы ограничить ширину трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут происходить дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы недопустимы и не установлены, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он допускает многочисленные, близко расположенные (от 3 до 6 футов) мелкие трещины по всей плите.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты контроля трещин

В общем, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место нахождения).

В варианте 1 мы указываем плите, где происходит трещина, а ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные, плотно прилегающие друг к другу трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Порезка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут предписывать обрезать все остальные стержни или проволоки.Обрезая все остальные стержни или проволоки, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «тяни и тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности.Проектировщики обычно указывают положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Подкрепите арматуру стульями или опорами из сборных железобетонных стержней. У стульев должны быть песочные или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанное место, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается внизу плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск бетонного покрытия составляет – 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия перекрывает допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 года.

Артикул:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Сооружение плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​плите на одном слое» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Бетонная арматурная сетка для армирования бетонных конструкций

Армирующая сетка для бетона с прямоугольной или квадратной сеткой – это разновидность сварной проволочной сетки, которая может улучшить сцепление с бетоном, минимизировать растрескивание бетона, которое может возникнуть в результате усадки бетона.А стандарт армирующей сетки обычно составляет 6 м в длину × 2,4 м в ширину. Обладая плоской ровной поверхностью и прочной структурой, он широко используется для армирования дорожных покрытий, кирпичных стен и бетонных конструкций в строительстве. Кроме того, его также можно использовать как вольер для крупных животных, карантинную клетку, габион или различные заборы.

CRM-01: Армирующая сетка бетона с резьбой улучшает сцепление с бетоном.

CRM-02: Упаковка из бетонной арматурной сетки.

Технические характеристики бетонной арматурной сетки

• Материал: углеродистая сталь или нержавеющая сталь.
• Обработка поверхности: оцинковка.
• Тип
  • Сетка бетонная тяжелая типа (диаметр стержней более 10 мм).
  • Светильник типа (диаметр стержней от 3 мм до 10 мм).
• Форма сетки: прямоугольная или квадратная.
• Расстояние между стержнями: 100, 200, 300, 400 или 500 мм.
• Ширина сетки: 650–3800 мм.
• Сетчатый лист l Длина: 850–12000 мм.
• Стандартный размер арматурной сетки: 2 × 4 м, 3,6 × 2 м, 4,8 × 2,4 м, 6 × 2,4 м.

Таблица 1: Общие размеры арматурной сетки 3,6 м × 2 м

Арт.	Продольный трос (3,6 м)			Поперечная проволока (2 м)			Вес
	Размер (мм)	Шаг (мм)	Площадь (мм 2 / м)	Размер (мм)	Шаг (мм)	Площадь (мм 2 / м)	кг / м 2	кг / лист
RM01	10	200	393	10	200	393	6.16	44,35
RM02	8	200	252	8	200	252	3,95	28,44
RM03	7	200	193	7	200	193	3,02	21,74
RM04	6	200	142	6	200	142	2.22	15,98

Таблица 2: Общие размеры арматурной сетки 4,8 м × 2,4 м

Арт.	Продольный трос (4,8 м)			Поперечная проволока (2,4 м)			Вес
	Размер (мм)	Шаг (мм)	Площадь (мм 2 / м)	Размер (мм)	Шаг (мм)	Площадь (мм 2 / м)	кг / м 2	кг / лист
RM05	10	200	393	10	200	393	6.16	70,96
RM06	8	200	252	8	200	252	3,59	45,5
RM07	7	200	193	7	200	183	3,02	34,79
RM08	6	200	142	6	200	142	2.22	25,57
RM09	5	200	98	5	200	98	1,54	17,74
RM10	12	100	1131	8	200	252	10,9	125,57
RM11	10	100	785	8	200	252	8.14	93,77
RM12	8	100	503	8	200	252	5,93	68,31
RM13	7	100	385	7	200	193	4,53	52,19
RM14	6	100	283	7	200	193	3.73	42,97
RM15	5	100	196	7	200	193	3,05	35,14
RM16	10	100	785	6	400	70,8	6,72	77,41
RM17	9	100	636	6	400	70.8	5,55	63,94
RM18	8	100	503	6	400	49	4,51	51,96
RM19	7	100	385	6	400	49	3,58	41,24
RM20	6	100	283	6	400	49	2.78	32,03

Таблица 3: Общие размеры арматурной сетки со стандартными ребрами жесткости 6 м × 2,4 м

Арт.	Продольная проволока (мм)	Поперечная проволока (мм)	Вес листа (кг)
RRM01	11.9@100	7.6@200	157
RRM02	10.65@100	7.6@200	131
RRM03	9.5 @ 100	7.6@200	109
RRM04	8,55@100	7.6@200	93
RRM05	7.6@100	7.6@200	79
RRM06	6.75@100	7.6@200	68

Таблица 4: Общие размеры арматурной сетки с квадратным ребром 6 м × 2,4 м

Арт.	Продольная проволока (мм)	Edge Wire (мм)	Поперечная проволока (мм)	Вес листа (кг)
SRM01	7.6 @ 100	7.6@100	7.6@100	105
SRM02	9.5@200	6.75@100	9.5@200	80
SRM03	8,55@200	6 @ 100	8,55@200	65
SRM04	7.6@200	6 @ 100	7.6@200	52
SRM05	6.75@200	4,75@100	6.75 @ 200	40
SRM06	6 @ 200	4,75@100	6 @ 200	33
SRM07	4,75@200	4 @ 100	4,75@200	21

Характеристики бетонной арматурной сетки

• Высокая прочность, нелегко сломать.
• Улучшает сцепление с бетоном, сводит к минимуму растрескивание бетона.
• Плоская ровная поверхность и прочная структура.
• Устойчив к коррозии и ржавчине.
• Долговечный и долгий срок службы.

Применение арматурной сетки для бетона

• Армирование бетонных конструкций в строительстве.
• Армирование дорожных покрытий.
• Армирование стен кладки.
• Производство различных заборов.
• Используется в качестве вольера для крупных животных, карантинной клетки или габиона.

CRM-03: Бетонная арматурная сетка применяется для армирования бетонных конструкций в строительстве.

CRM-04: Бетонная арматурная сетка применяется для армирования дорожного покрытия.

CRM-05: Бетонная арматурная сетка, используемая на строительном объекте.

CRM-06: Бетонная арматурная сетка, применяемая на промышленной площадке.

CRM-07: Бетонная арматурная сетка для строительства фундамента.

CRM-08: Бетонная арматурная сетка, используемая для строительства изогнутого настила моста.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

5 Распространенных типов промышленного армирования бетонных полов

5 Распространенных типов промышленного армирования бетонных полов

Прежде чем подписать контракт на новый промышленный бетонный пол, вы должны быть уверены, что получаете именно тот тип пола, который вам нужен.Понимание некоторых общих терминов строительства бетонных полов может дать вам уверенность в том, что пол будет прочным и долговечным в соответствии с вашими потребностями.

В частности, мы хотим объяснить наиболее распространенные способы армирования бетонных полов для обеспечения прочности и уменьшения растрескивания.

Однобетонные перекрытия

Самый простой бетонный пол состоит только из бетона. В плоском бетонном перекрытии нет арматурной стали.Эти полы, как правило, не подходят для промышленных целей, поскольку имеют низкую прочность на разрыв. Это означает, что когда большая нагрузка сжимает бетон, бетон, находящийся непосредственно под нагрузкой, может выдержать давление, но бетон сбоку сжимается и трескается.

Промышленные объекты с прилегающими офисами или приемными могут сэкономить на стоимости материалов, выбрав простой бетонный пол для таких зон с низким уровнем воздействия. Но даже тогда рекомендуется какое-то армирование.

Арматура для стальной сетки

На ступеньку выше простых бетонных полов – это перекрытия, армированные одним или несколькими слоями стальной сетки, которая создает сеть квадратов по всему бетону. С точки зрения прочности бетонные полы, армированные стальной сеткой, вряд ли будут соответствовать требованиям типичного промышленного объекта.

Важно убедиться, что сам бетон также имеет правильную толщину, независимо от типа используемого армирования.Например, гараж, который вмещает средний личный автомобиль, выиграет от армирования стальной сеткой типичной толщины 4 дюйма, но гараж, который видит более интенсивное движение, например самосвалы или мусоровозы, должен сочетать стальную сетку с бетоном не менее 6 дюймов. толстый.

Арматурные стержни (арматура)

Использование стальных стержней различной толщины – один из самых популярных способов повышения прочности бетона на разрыв. Стержни равномерно распределяются по бетонной форме перед заливкой, а арматуру можно даже комбинировать со стальной сеткой для дополнительной устойчивости.

Основная проблема, связанная с использованием арматуры, заключается в том, что она подвержена коррозии при регулярном контакте с водой. Если арматура ослабевает, то ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов укладки бетона, снижающих риск растрескивания, помогают бороться с этой проблемой.

Фибробетонные полы

Для повышения общей прочности бетона, в том числе устойчивости к истиранию поверхности, волокна могут быть смешаны с бетоном.Волокно часто делают из стали, стекла или полипропилена. Армирование бетонных полов фиброй полезно, когда бетон может подвергаться воздействию высоких температур, поскольку этот метод улучшает устойчивость бетона к тепловому удару.

Что касается прочности на растяжение и сжатие, это не самый надежный вариант в этом списке.

Уловка при укладке промышленных бетонных полов, армированных фиброй, заключается в достижении равномерного распределения фибры. Сверху вниз и из стороны в сторону волокно должно быть ровным и плотным.Свежий бетон также может стать трудно укладывать и маневрировать, если он залит этими прочными волокнами.

Предварительно напряженные бетонные перекрытия

В методе окончательного армирования промышленных бетонных полов используются стальные тросы для временного прижатия пластин к обеим сторонам бетонной плиты. Это внешнее давление помогает связать все материалы в одну прочную единицу. Как только кабели достигнут желаемого натяжения, пластины можно снять, а кабели разрезать.Полы из предварительно напряженного бетона работают так же (если не лучше), как полы, армированные арматурой.

Использование проволочной сетки против волокон с бетоном

Выбор бетона для жилого или коммерческого строительства – отличный способ убедиться, что вы используете прочный и долговечный материал. При всех возможных вариантах использования бетона есть несколько способов убедиться, что ваш бетон имеет правильную прочность для работы. При схватывании бетон меняет плотность, что делает его уязвимым для растрескивания.Бетон также может треснуть из-за изменений температуры или неравномерно распределенного веса или напряжения. При заливке бетона для проездов, фундаментов или полов используются два распространенных способа армирования бетона – использование проволочной сетки или волокон.

Проволочная сетка

Использование проволочной сетки – распространенный метод армирования заливного бетона. Проволочная сетка образует квадратную сетку, которая укладывается перед заливкой бетона. Проволочная сетка обычно представляет собой один слой двумерной сетки, которая проходит по длине и ширине залитого бетона, но не по высоте.В процессе заливки бетона рабочие поднимают уложенную проволочную сетку так, чтобы она проходила по середине высоты бетона. Когда бетон затвердеет вокруг проволочной сетки, внутри бетона останется армирующий материал, который помогает предотвратить растрескивание при изменении температуры и во время схватывания бетона.

Армирование волокном

Добавление волокон для армирования готового бетонного раствора, иногда называемого «волокнистой сеткой», является относительно новой разработкой при заливке бетона.Вместо того, чтобы укладывать проволочную сетку перед заливкой бетона, использование волоконной сетки предполагает смешивание различных волокон, таких как стекло, сталь, синтетические волокна или натуральные волокна. Волокнистая сетка армирует бетон по всей структуре бетона, а не только на одной плоскости. Это комплексное армирование защищает не только от растрескивания из-за колебаний температуры и изменения плотности от схватывания, но также помогает предотвратить вытекание воды из бетона и придает поверхности бетона более высокую ударопрочность.

В дополнение к более надежной защите вашей бетонной заливки, использование волоконной сетки обычно занимает меньше времени, чем использование проволочной сетки. Это связано с тем, что проволочную сетку необходимо тщательно измерить, чтобы она соответствовала месту заливки, и она должна удерживаться на определенном уровне в процессе заливки. И наоборот, волокнистую сетку можно добавлять прямо в смесь, избавляя от необходимости делать дополнительный шаг во время заливки. Волоконная сетка также более рентабельна, поскольку на заливку уходит меньше времени, а материал используется более эффективно.Некоторые подрядчики высказывали опасения, что метод волоконной сетки может создать «волосатую» отделку из-за того, что некоторые волокна выступают из поверхности. Однако это только временно, так как они часто ложатся ровно, когда мастерки выравнивают поверхность бетона, и любые волокна, которые все еще выступают, быстро изнашиваются или выгорают на солнце, если они находятся снаружи.

Если у вас есть конкретные потребности для вашего следующего крупного строительного проекта, обязательно свяжитесь с Knight’s Companies, чтобы все было сделано правильно.

Бетонная сетка

: когда использовать волокнистую или проволочную сетку

Бетонная сетка

идеально подходит для армирования плиты и бывает двух вариантов: волокнистая сетка и проволочная сетка. Каждый из этих типов достаточен для сведения к минимуму структурных повреждений и растрескивания, но между ними есть явные различия. Продолжайте читать, поскольку мы обсудим, когда использовать каждый тип.

Проволочная сетка

Проволочная сетка делает бетон более прочным и увеличивает его прочность. Перед началом заливки участок, на котором будет укладываться бетон, следует засыпать сеткой.По мере заливки бетона проволочную сетку следует приподнять так, чтобы она располагалась в середине бетона, чтобы обеспечить стальную арматуру. Этот конкретный тип армирования напоминает двухмерную сетку, которая играет важную роль в ее опорных возможностях.

Волоконная сетка

Волокнистая сетка состоит из волокнистых материалов, таких как синтетические волокна, стеклянные волокна, натуральные волокна и стальные волокна. Обычно он используется на тротуарах, патио и проездах. Этот тип сетки не укладывается перед заливкой, а равномерно распределяется по мокрому бетону.

Назначение волоконной сетки – уменьшить потерю воды из бетона, а также повысить его структурную целостность. Этот тип также используется для повышения ударопрочности бетона, предотвращения оттаивания и повышения его прочности. В отличие от проволочной сетки, этот конкретный тип армирования обеспечивает больше, чем просто один слой поддержки – он армирует бетон по всей его поверхности.

При выборе используемого типа необходимо учитывать время и цену, которые вам будут стоить.Поскольку при строительстве проезжей части, тротуара или патио жителям может быть довольно сложно передвигаться по улице, вам следует позаботиться о том, чтобы проект был завершен как можно скорее. Использование проволочной сетки, как правило, более длительный процесс, чем использование волоконной сетки, поскольку для ее перекрытия требуется время, и ее необходимо укладывать дважды. Имейте в виду, что чем дольше длится проект, тем дороже он вам будет стоить.

В Port Aggregates наши профессиональные подрядчики готовы помочь вам с любыми вопросами, которые могут у вас возникнуть в отношении вашего конкретного проекта и типа требуемой сетки.
