  Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

  Практика показывает, что хотя в принципе квартиру в доме с центральным отоплением возможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

  Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

  Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

  Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

  А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

  Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

  Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!

характерные особенности монтажа данной системы, правила установки водяных «теплых полов» на деревянном перекрытии

Содержание статьи

1. Основные особенности монтажа водяного пола
2. Монтаж теплого пола на деревянных лагах

Теплый пол с водоциркуляционным прогревом по деревянному перекрытию – это смонтированная отопительная система, предполагающая размещение трубопровода по лагам либо другому деревянному основанию для настила напольного покрытия. В процессе циркуляции горячей воды по трубам тепло передается поверхности пола и прогревает окружающее пространство помещения. В качестве источника тепловой энергии используют автономные тепловые насосы, конденсационные котлы и другие теплоносители.

Система эффективна, экономична, рациональна и эстетична. Трубы спрятаны под половым покрытием. Прогрев помещения происходит от поверхности пола. Поднимаясь ввысь, тепловые потоки охлаждаются. Внутри помещения происходит наиболее комфортное для организма разделение тепла и в комнате создается благоприятный микроклимат.

Грамотно спроектированная и смонтированная с учетом мельчайших нюансов помещения система отопления дома от компании Oventrop позволит сократить расходы на обогрев в стандартных комнатах на 15-30%, а в помещениях с высокими потолками – до 50%. При подобном устройстве отопления исчезает необходимость в профилактическом ежегодном обслуживании, увеличивается срок эксплуатации системы. Например, при правильном монтаже пол с водяным подогревом в частном доме будет бесперебойно служить 50-100 лет (в зависимости от используемых материалов). Срок эксплуатации стандартных радиаторов в среднем 20-25 лет.

Преимущества теплых полов Oventrop

Экологичность. Помещение прогревается от поверхности напольного покрытия. Поднимаясь вверх, тепловой поток создает благоприятный микроклимат;

Экономичность. Корректно установленная система «теплых полов» Oventrop снижает расходы на обогрев стандартных комнат на 20-30%, а на обогрев помещений с высокими потолками – на 50%. При использовании данной системы нет необходимости в ее ежегодном профилактическом обслуживании;

Безопасность. Конструкция «теплых полов» исключает возможность получения ожогов. А потому данное решение отлично подходит для семей с маленькими детьми.

Основные особенности монтажа водяного пола

Обустройство системы теплого водяного пола производится исключительно из цельных трубы диаметром 15-20 мм без любых соединений. Компания Oventrop предлагает для решения этой задачи полимерные трубы Oventrop Copert из термостойкого (PERT)/Oventrop Copex сшитого (РЕХ) полиэтилена.

В конструкциях также используются металлопластиковые трубы Oventrop Copipe HS (в сшитом полиэтилене размещена алюминиевая прослойка) и Copipe HSC (алюминиевый слой расположен в трубах из термостойкого полиэтилена). Полимерные и металлопластиковые трубы различаются свойствами и ценой. Оба вида изделий гибкие, реализуются в бухтах и позволяют произвести цельный контур по всей протяженности.

Для эффективной бесперебойной работы отопительной системы необходимо выполнить грамотный проект и монтаж теплого пола. При расчетах принимаются во внимание:

• теплоизоляцию помещения и предполагаемые теплопотери;
• конструкцию и планировку здания;
• присутствие и расположение отапливаемых и неотапливаемых помещений;
• максимальную температуру системы;
• схему укладки трубопровода;
• ширину шага и тепловую мощность участка пола;
• длину каждого контура и их количество для одного помещения;
• другие важные факторы.

Температура воды в системе отопления не должна превышать 55⁰. Среднее значение температуры для комфортного прогрева пола составляет около 35⁰С. При этом циркуляция воды в системе – обязательно принудительная. Насосно-смесительные узлы Regufloor и насосные группы Regumat компании Oventrop подготовят воду заданной температуры и обеспечат ее циркуляцию под нужным давлением.

На деревянных перекрытиях или лагах водяные теплые полы укладывают по технологии «сухая стяжка», подразумевающей применение гипсокартонных листов. Это значительно облегчает конструкцию. Монтаж гипсокартона осуществляется в три слоя: основной, промежуточный и перекрывающий. При укладывании листов в промежуточном слое зазоры между трубами и гипсокартоном замазывают плиточным клеем.

Следует учитывать, что каждое напольное покрытие обладает своим коэффициентом теплопроводности. Например, у керамической плитки он значительно выше, чем у дерева. Расчеты тепла нужно произвести для каждого вида покрытия и выполнить грамотный проект системы помогут компетентные специалисты.

Монтаж теплого пола на деревянных лагах

Теплые полы можно обустроить в коттеджах и загородных домах на деревянных лагах. Они устанавливаются из деревянной доски, максимальный интервал между которыми не может превышать 60 см. Из любых подходящих материалов (доска, ДСП, ОСП) снизу конструкции настилается фальшпол. Промежутки между балками закладывают рулонными или складными теплоизолирующими матами Oventrop. Для помещений, где пол устраивается над неотапливаемым помещением или на грунте необходимо устроить теплоизолирующий слой толщиной до 85 см. Для комнат, размещенных над отапливаемым помещением, будет достаточно толщины слоя в 35 мм.

Поверх утепляющих материалов размещают специальные панели для укладки трубы с готовыми канавками или с выпуклыми бобышками, которые должны быть вровень с верхней кромкой строения. В местах пересечения трубопроводом лаг делаются пазы. При укладке системы трубу в этих местах для избегания трения при линейном расширении заключают в гофру. Готовую конструкцию накрывают специальными теплопроводными металлическими листами, укладывают финишное покрытие, производят подключение и запуск системы.

Чтобы не допустить повреждения труб при их загибании во время монтажа, следует обязательно закруглить изгибы направляющих. Особенно при укладке теплого пола по схеме «змейка», которая подразумевает два угловых сгиба трубопровода в одном месте.

Применение системы отопления FlowCon HVAC — «Теплые полы» │ flowcon.com

См. полное руководство по применению FlowCon

Что такое «теплые полы»?

Теплый пол на водной основе превращает полы в радиаторы и помогает предотвратить появление холода и сквозняков в зданиях. Следовательно, избегают холодных ног. На самом деле, температура в помещении может быть снижена на 1° или 2°C и при этом обеспечивать приемлемый уровень комфорта. Это и тот факт, что система напольного отопления работает при более низкой температуре (40°C / 104°F), чем стандартная радиаторная система (65°C / 149°F). °F) и более низкое ΔT приведет к более низким расходам, уменьшенному потреблению энергии и меньшей нагрузке на котел.

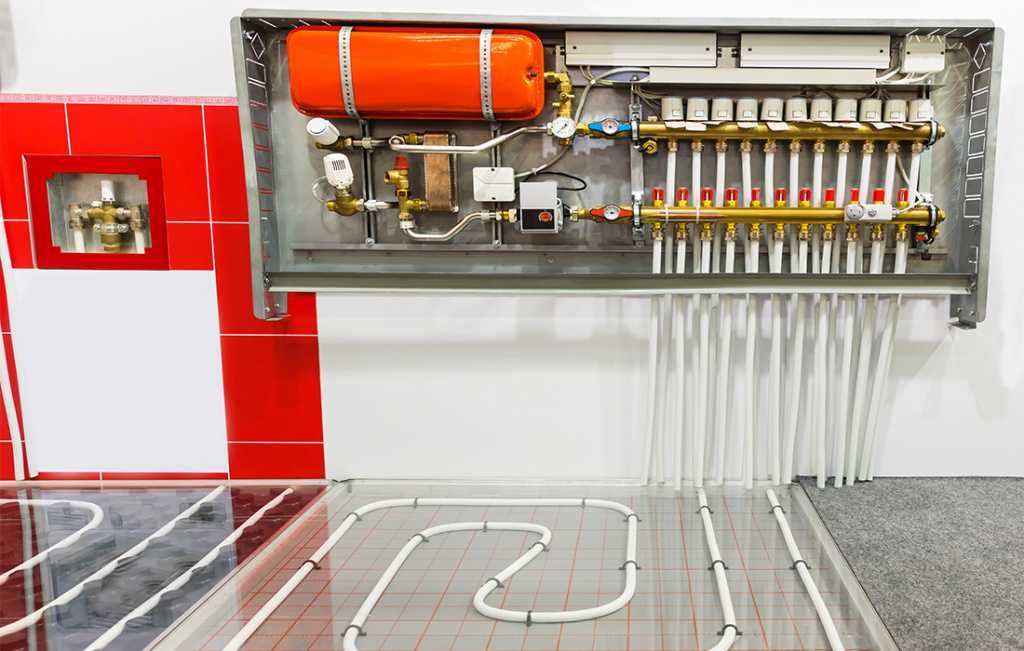

Центральное расположение коллектора часто используется в системах напольного отопления для управления потоком воды через систему, чтобы обеспечить равномерное комфортное тепло в каждой зоне или комнате. Коллектор фактически включает в себя подающий коллектор и обратный коллектор, и для каждой зоны на обратной трубе размещен привод ВКЛ / ВЫКЛ, отвечающий на запрос тепла от комнатного термостата.

Полы с подогревом хорошо сочетаются с возобновляемыми технологиями, такими как тепловые насосы.



Как оптимизировать пол с подогревом?

При надлежащем балансе и контролируемом потоке система напольного отопления будет обеспечивать контролируемую температуру и поддерживать низкую скорость жидкости, чтобы в полной мере использовать тепловую энергию воды. Компания FlowCon рекомендует два различных решения для установки напольного отопления:

1. Регулятор перепада давления (DPCV)
2. Независимая регулировка давления (PICV)

1.

Теплый пол с регулировкой перепада давления (DPCV)

DPCV будет поддерживать постоянный перепад давления ΔpC в контуре, которым он управляет. Это помогает подсистеме поддерживать постоянный перепад давления, поддерживать стабильный поток и обеспечивать гидравлическую стабильность.



→ Загрузить примеры чертежей



FlowCon рекомендует следующие клапаны DPCV и клапаны-партнеры: FlowCon ADPFlowCon EDPFlowCon SDPFlowCon E-JUST
Партнер ValveFlowCon Composite
Партнер ValveFlowCon QuickDisc®
Партнер ValveFlowCon S-JUST
Партнер ValveFlowCon Partner Ball
Партнёрский клапан

2. Теплый пол с независимым регулированием давления (PICV)

PICV будет реагировать на изменения давления в системе и регулировать поток воды до требуемого уровня, регулируя положение привода. Это помогает точно контролировать систему даже при изменении давления и снижении нагрузки.

→ Загрузка приложений Применения приложений.

Примеры

Flowcon Рекомендует следующие PICV: Flowcon Greenflowcon Greqflowcon Uniq®

---

Система нагрева в блоке квартиры

• Система нагрева в блоке квартиры

  • Система нагрева.

  • Какие неудобства испытываете?
  • Какие последствия имеет установка FlowCon EDP?
  Отопление – Охлаждение – Охлаждающие балки – Охлаждающие потолки – Теплые полы – FlowCon Green – FlowCon E-JUST –

  Штаб-квартира Mercedes-Benz в Ньювегейне, Нидерланды

  май 2020 г.

  Круглое здание: переход от старого и пустого к современному и устойчивому

  Подробнее

  Все еще сомневаетесь?


  Пожалуйста, свяжитесь с нами

  Если у вас есть сомнения какое решение выбрать для вашего приложения или как работает конкретный продукт, пожалуйста, не стесняйтесь обращаться в FlowCon.

  Мы ответим как можно скорее, и письменный ответ обычно предоставляется в течение 8 часов, если Ваш вопрос задан на английском языке и в рабочее время. Другие языки и запросы, отправленные во время отпуска или выходных, могут иметь более длительное время ответа. Аналогичным образом, на любые специальные и нестандартные запросы вы можете не увидеть немедленного ответа, но мы реагируем.

  Свяжитесь с нами здесь →



  Почему теплые полы эффективны круглый год

  Традиционные системы центрального отопления на основе радиаторов были обычным явлением в наших домах с середины 1800-х годов, но теперь, когда мы находимся на другой стороне тысячелетия и технологии развиваются, полы с подогревом становятся гораздо более эффективным способом обогрева. твой дом.

  Теплые водяные теплые полы представляют собой экономичный и эффективный способ обогрева вашего дома, а также относительно просты в установке. С установленной системой подогрева пола вы скоро заметите преимущества в более холодные зимние месяцы, но что делать, когда ртутный столбик начинает подниматься и мы переходим от холодных зимних месяцев к весне? Хорошая новость в том, что вам не нужно ни о чем беспокоиться! Системы теплого пола могут быть полностью автономными, обогревая дом только тогда, когда это необходимо.

  Одним из основных преимуществ систем напольного отопления является то, что вы можете эффективно запрограммировать систему так, чтобы она работала так и когда вы хотите. Используя интеллектуальные термостаты и систему управления подогревом пола, которые являются частью вашей системы, вы можете определить, какую температуру вы хотите активировать в системе. Это означает, что как только температура падает, включается система обогрева пола и начинает предлагать вам эффективное лучистое тепло.

  Радиаторы выдержали испытание временем, но будем честными, они далеки от совершенства. Все мы раньше приходили домой в холодный дом, бросались к котлу или термостату, чтобы включить отопление, и терпеливо ждали, пока система начнет работать, нагревая сначала радиаторы, затем воздух вокруг них и постепенно остальную часть комнаты. Системы напольного отопления нагревают поверхность пола напрямую и равномерно, гарантируя, что вы почувствуете пользу, где бы вы ни находились в комнате, и обеспечивают эффективное и равномерное распределение тепла по всей комнате. Тепло по запросу, которое саморегулируется… радиаторы начинают звучать немного старомодно, да?

  Системы центрального отопления могут показаться экономичным вариантом для начала, но на самом деле они дешевле только в установке, и это только верхушка айсберга, когда речь идет о реальной стоимости системы. С системой, которая нагревает несколько комнат одновременно, пол с подогревом использует только часть энергии для «включения» системы и обогрева помещения. Проще говоря, помимо того, что они более эффективны, в долгосрочной перспективе системы напольного отопления дешевле, чем центральное отопление.

  Теплые полы могут показаться сложными, но сегодня вы можете купить полную систему теплых полов онлайн в нашем магазине. Если у вас есть какие-либо вопросы о лучшей системе отопления для вашего дома, у нас есть команда обученных экспертов, которые предоставят информацию и помогут вам выбрать идеальную систему обогрева пола. Мы также можем спроектировать вашу идеальную систему отопления дома и помочь с любыми вопросами проектирования системы, которые могут у вас возникнуть, например, какой коллектор напольного отопления купить.
