Балансировка теплых полов, как настроить коллектор

Настройка теплого пола вызывает вопросы потому, что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых  — с помощью балансировочного вентиля,  руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.

Но обычный подход заключается в другом, — каждый контур теплого пола настраивается по ротаметру в соответствии с расчетным расходом теплоносителя.

Но как настроить сам коллектор теплого пола? Многие коллектора оснащены двухходовыми клапаноми с термоголовкой, а также байпасом между подачей и обраткой, который снабжен настроечным клапаном, его нужно балансировать… Могут встретится коллектора с трехходовым клапаном, или другими вариантами…



Работа трехходового клапана

Трехходовой клапан смешивает два входящих в него потока, друга разновидность – разделяет их.

Соотношение потоков и температура на выходе зависит от положения тарелки. Это регулируется утапливанием штока, на который в свою очередь надавливает термоголовка.

Используются термоголовки с выносным датчиком, устанавливаемым на трубопровод, управляемые по температуре получаемого потока.

Таким образом, установив на входе в коллектор трехходовой клапан, мы может поддерживать в теплых полах нужную температуру теплоносителя, чаще 35 — 45 град. Настройка по температуре чаще заключается лишь в выставлении значений на термоголовке. Балансировать сам коллектор не нужно, только контура.

Почему предпочитают двухходовые клапаны, а не трехходовые

В схеме с трехходовым клапаном температура теплоносителя будет слишком остро зависеть от положения тарелки клапана. Неточности в работе механизмов приводят к значительным ненужным результатам. Схема оказывается не столь надежной, как с двухходовым клапананом и байпасом.



Как работает коллектор с двухходовым клапаном

Двухходовой клапан регулирует расход «больше-меньше» в зависимости от утапливания штока термоголовкой.

  Устанавливается на входе в коллектор со стороны подачи и регулирует долю горячего теплоносителя, поступающего в коллектор, по сравнению с тем, что идет с обратки на подачу через байпас.

Но эта система нуждается в предварительной настройке соотношения потоков через байпас и через открытый двухходовой клапан. Байпас же снабжается настроечным клапаном под шестигранный ключ. Его нужно настроить, но как правильно?

Или же на байпасе устанавливается двигатель, а настройка заложена в обратке коллектора. В общем нужно сделать предустановку количества с обратки теплого пола, по отношению к тому что идет с подачи от котла.

Какие термоголовки использовать, с какой температурой

Используемые термоголовки должны соответствовать температурному режиму теплых полов. Термоголовки имеют довольно узкие пределы регулировки температуры, например «40 – 70 град», или «50 – 80 град», поэтому их нужно правильно выбрать.

Наиболее подходящими остаются «20 – 50 градусов».

Низкая граница в 20 градусов понадобится в спортивных комнатах, а также нередко летом для подогрева «ледяного» плиточного пола, но воздух при этом нагреваться не будет. Возможно также применение механизма с предустановкой «30 – 60 градусов» в системах частных домов.



Как настроить, отбалансировать коллектор с двухходовым клапаном

Сперва делается настройка расхода теплоносителя в каждом контуре с помощью ротаметров в соответствии с расчетом. При этом двухходовой клапан на входе полностью перекрывается, а кран на байпасе (подача с обратки) открывается, – жидкость циркулирует только по контуру теплого пола через байпас.

После настройки контуров, двухходовой клапан полностью открывается, а вентиль на байпасе постепенно прикрывается. Как только тарелки на ротаметрах сдвинутся, — общий расход через контура начнет уменьшаться, – значит «Готово», система первично отбалансирована «по гидравлике» и работоспособна. Значит данная схема стала «чувствительной» к сопротивлению обратки.

Окончательная балансировка коллектора «По температуре» проводится после укладки стяжки и разогрева теплого пола в течении суток в номинальный режим. На вход коллектора от котла подается +50 градусов, а после байпаса на гребенке подачи должно быть +45 градусов. Если там температура больше, то клапан на байпас открывают (добавляется холод), если меньше, то закрывают. Но, чаще первоначальная настройка «по гидравлике» в особых корректировках не нуждается.



Где устанавливаются ротаметры — на подаче или на обратке?

Существуют два вида ротаметров, – или для подачи, или для обратки. Например, ротаметры для обратки отличают тем, что в нормальном положении тарелка утоплена вниз, а подходящая из контура (снизу) жидкость приподнимает тарелку.

У механизмов для подачи наоборот – без нагрузки тарелка находится вверху колбы, а жидкость идущая с коллектора будет ее опускать вниз.

Перепутать установку ротаметров, – значит запереть контуры, так как жидкость будет прижимать тарелки к седлу, система работать не будет.

Последствия установки крана на байпасе, о которых стоит вам знать

Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.

Три вида байпасов

Существует три вида байпасов:

  • Нерегулируемые – простая труба;
  • С ручным управлением – вентиль с делениями;
  • Автоматический – с датчиками;



Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

Схема подключения

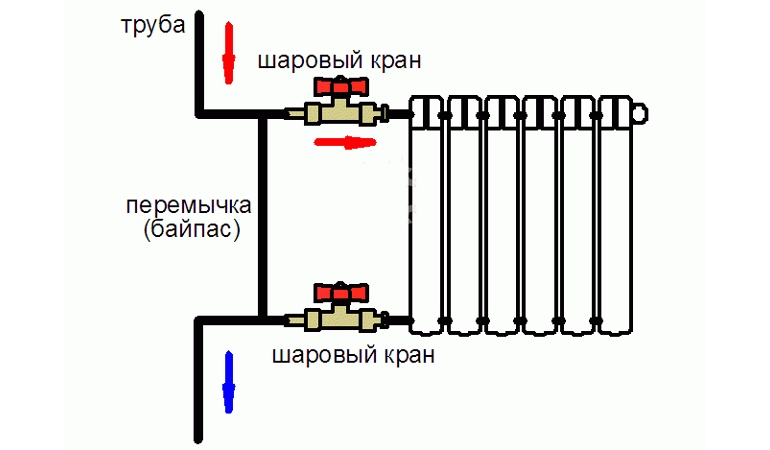

 Стандартная схема подключения байпаса в квартире выглядит следующим образом:

  • Труба с входящим потоком теплоносителя;
  • Байпас;
  • Труба с исходящим потоком теплоносителя;
  • Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Почему устанавливают байпас

Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения.

На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

Какие проблемы решает кран на байпасе

Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор.

Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.

Конструкция вентиля

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Вывод

Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.

 Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Как решить проблему без вентиля на байпасе

Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Что делать, если вентиль на байпас уже установлен

В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.

Можно ли демонтировать байпас?

Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.

Читайте так же:

Что такое байпас в системе водоснабжения – байпасный клапан

Что такое байпас и в каких случаях он необходим

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

  • по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
  • установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
  • если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.
  • Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

    Установка циркуляционного насоса

    В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

    Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

    Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:

  • различных колец
  • уплотнителей
  • манжетов из резины
  • Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

    Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

    Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

    Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

    Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

  • с запорным устройством в виде шара
  • с подвижным штоком
  • Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

    Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.

    Установка запорного устройства

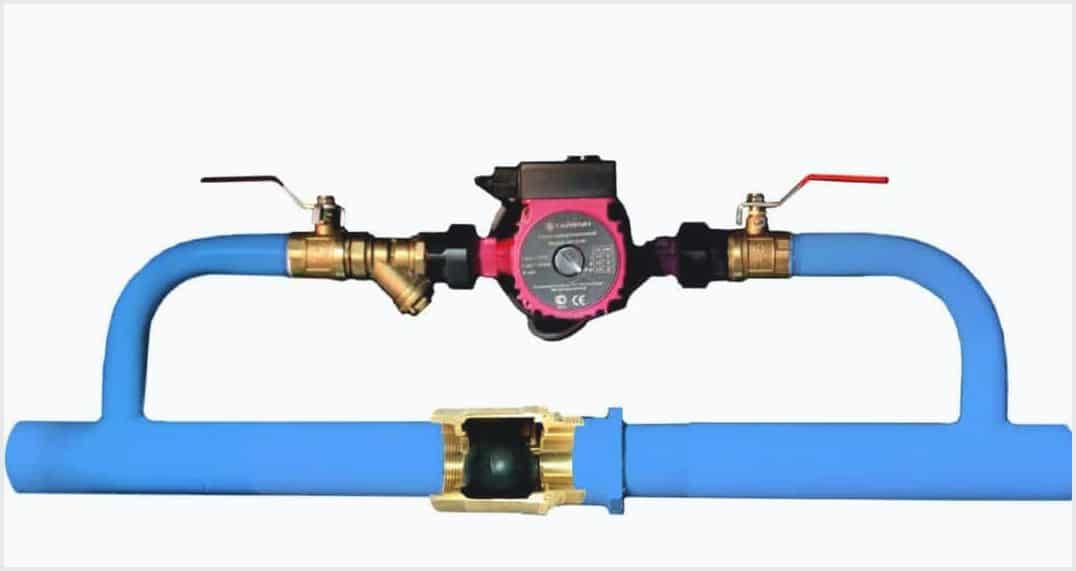

    В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу.

    Что такое байпас и зачем он нужен: изучаем функциональные особенности и правила установки

    Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

    Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

    Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

    Функционирование байпаса в отопительной системе (видео)

    Отоплениеводоснабжениекотельная

    Монтаж отопления

    ООО ДИЗАЙН ПРЕСТИЖ > http://resant.ru/

    Телефон: 8(495)744-67-74

    Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.

    Отопление домов > http://stroitelstvo.domov.resant.ru/otoplenie-domov.html

    Монтаж отопления > http://stroitelstvo.domov.resant.ru

    Наши услуги:

    Отопление: > http://resant.ru/otoplenie-doma.html

    Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.

    Водоснабжение: > http://resant.ru/vodosnabzhenie-doma.html

    > Автономное водоснабжение < от колодца и скважины. Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом. Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.

    Котельная: > http://resant.ru/kotelnaya-doma.html

    Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.

    Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ

    Предлагаем посетить наши проекты: http://rapidly.ru/

  • отопление > http://heating.rapidly.ru/
  • водоснабжение > http://water.rapidly.ru/
  • канализация > http://water.rapidly. ru/
  • котельная > http://boiler-plant.rapidly.ru/
  • ремонт ванной комнаты > http://bathroom-repair.rapidly.ru/
  • ремонт квартир > http://repair-apartments.rapidly.ru/
  • замена батарей > http://battery-replacement.rapidly.ru/
  • В разделе Акции и скидки на нашем сайте http://resant.ru/ на странице http://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.

    МЫ ПРЕДЛАГАЕМ:

    Работаем круглосуточно по всей Московской области, Владимирской, Калужской, Тульской, Тверской

    Домашний уют

    Что такое байпасный клапан и как он работает

    12 октября 2017

    Невозможно ощущать комфорт даже в самой уютной и современной квартире, если в помещении холодно. Поэтому первоочередной задачей должно стать обустройство эффективной отопительной системы. Отопление должно обеспечивать максимально приятный микроклимат, так как чересчур высокие температуры – это еще хуже, чем холод. Чтобы не попасть в такие крайности, инженеры создали простое, однако функциональное и практичное устройство. Это байпасный клапан. Люди, далекие от отопления, могут не знать о существовании такого устройства.

    Байпас в системе отопления что это такое

    Давайте узнаем, что это, зачем и как оно работает.

    Что это такое?

    Данное устройство представляет собой перемычку тубы, которая монтируется между прямой, а также обратной проводкой батареи отопления. Поперечный диаметр меньше, чем размер основной трубы.

    Назначение

    Основная функция байпасного клапана – возврат лишней воды обратно в стояк из радиаторов, когда ручной или автоматический регулятор измеряет объем теплоносителя. Последний при помощи этого клапана движется параллельно регулирующей и запорной арматуре. Если бы на системах отопления не было этого устройства, то ремонт радиаторов был бы невозможен в момент нахождения системы в рабочем состоянии. С помощью клапанов упрощаются процессы заполнения и опустошения.

    Кроме этого, монтаж байпаса на отопление обеспечивает надежную работу оборудования, когда отсутствует электричество в сети. В момент отключения электричества, байпас перекрывает краны, которые подают теплоноситель на насос. А на главной трубе отворачивается центральный кран. Используя байпас, не придется закручивать краны вручную. С этим устройством все произойдет автоматически. Это огромный плюс — отмечают пользователи.

    Видео по теме

    Принцип действия

    Чаще всего в квартирах устанавливаются однотрубные системы отопления. В таких системах теплоотдача первого радиатора влияет на работу следующего. Это верно для вертикальной, а также горизонтальной схемы. Если байпас отсутствует, то батареи будут подключены последовательно. В результате все тепло заберет первая батарея, а остальным достанется в лучшем случае теплый, а то и вовсе холодный теплоноситель. Чтобы этого не произошло, труба подачи и обратки возле каждого радиатора соединена перемычкой, направляющей часть воды в обход батареи. Принцип действия байпасного клапана состоит в том, чтобы отдать одинаковое количество тепла ближним и дальним радиаторам и снизить их зависимость друг от друга.

    Разновидности

    Байпасы используются в самых различных отопительных системах. Можно выделить два основных вида – с обратным клапаном или без него:

    • Первые применяются с циркуляционными насосами. Задействуют их по мере необходимости. Когда насос работает, клапан включается и открывается, а затем под давлением, которое создается насосом, пропускает теплоноситель.
    • Бесклапанные байпасы дают возможность отремонтировать одну часть системы, не отключая отопление целиком.

    Данное устройство может выполнять несколько функций и применяться по-разному. Ниже мы рассмотрим, за что отвечает байпасный клапан в разных схемах отопительных систем.

    Байпас в однотрубном отоплении

    В системах отопления данное устройство помогает сформировать альтернативные потоки теплоносителя в обход магистрали отопления и составляющих. В многоэтажных домах клапан поможет в процессе ремонта батарей зимой. За счет перенаправления потока в обход, можно беспрепятственно выполнить замену или ремонт структурной части системы. Установить устройство можно в любой части отопительной магистрали. Кроме того, в однотрубных системах байпасный клапан регулирует теплоотдачу. Главная функция – удаление лишнего теплоносителя обратно в стояк, когда терморегулятор меняет объем теплоносителя. Еще одна функция – ускорение заполнения и опустошения системы даже тогда, когда ручные регулирующие клапана не установлены.

    При временном отсутствии электричества в системах с циркуляционным насосом монтаж байпаса на отопление обеспечивает бесперебойную работу. За счет регулирующего клапана система будет работать в естественном режиме.

    Нередко с помощью данных приспособлений совершенствуют однотрубное отопление. Применение байпаса актуально в старых домах, построенных при СССР. Эти дома уже морально устарели, а в квартирах зимой бывает очень жарко. Чтобы оптимизировать температурный режим, применяют именно этот клапан. После монтажа можно регулировать объемы подачи теплоносителя. Работает это следующим образом. Вода поступает в систему из котла или из котельной центрального отопления последовательно, но за счет применения байпаса она минует радиаторы. Когда она заканчивает свой круг, то вернется обратно в котел. За счет теплоотдачи температура жидкости существенно снижается, а затем теплоноситель поступает в радиаторы.

    Особенности применения байпасов в двухтрубных системах

    Такие отопительные системы могут работать по разным схемам. Но и здесь полезно устанавливать байпасный клапан. Он позволит гораздо проще контролировать процесс движения теплоносителя. При необходимости можно контролировать заполнение радиаторов. Также возможна регулировка теплоотдачи.

    Монтаж

    После того как мы изучили, что такое байпасный клапан в отоплении, следует узнать особенности монтажа. При установке следует учитывать определенные факторы, от которых зависит эффективность работы системы отопления. Так, диаметр клапана должен быть меньше, чем размер трубы отопления. Температуры в местах монтажа байпаса должны быть самыми низкими. Устройство следует максимально приблизить к батарее, а от стояка, наоборот, убрать подальше. Установка байпасного клапана горизонтально позволяет полностью избежать попадания воздуха в систему. Для оперативного демонтажа необходимо наличие на байпасе запорных элементов.

    Монтаж обводного канала для батарей отопления

    Устанавливая новые батареи в однотрубную отопительную систему, первым делом следует обеспечить возможность слива жидкости. Затем собирают обвес радиатора – болгаркой вырезают старую чугунную, откручивают ненужные участки труб с неработающими кранами. Далее режется резьба и собирается конструкция из тройника, удлинителя, а также шаровых кранов.

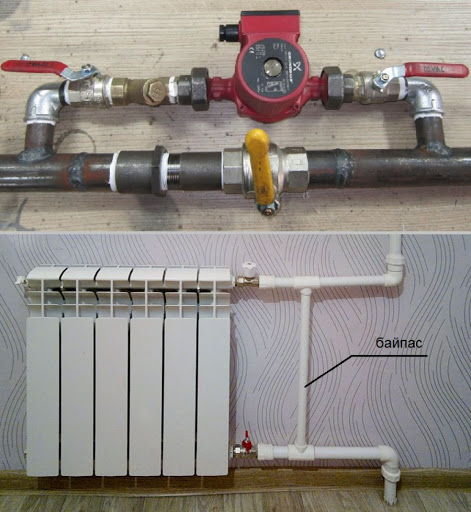

    Монтаж с циркуляционным насосом

    Если необходимо установить циркуляционный насос, то обязательно предусматривают фильтр. В зависимости от типа насоса подбирают подходящий байпас. В случае с насосом, который имеет контакт ротора с теплоносителем, устанавливают байпас на обратной и на подающей магистрали. Когда ротор насоса с водой не контактирует, то байпас ставят лишь на трубе-обратке.

    Экономия с байпасом

    Монтаж байпасного клапана приведет не только к более комфортной работе системы отопления, но и к экономии электричества. Так, в среднем объем теплоносителя в системах, оснащенных клапаном, вырастает на 30-35 процентов. Это увеличивает общую теплоотдачу батарей.

    В заключение

    Теперь понятно, как работает байпасный клапан, где и в каких случаях его применять. Специалисты рекомендуют устанавливать это устройство во все современные системы отопления. Байпасный клапан значительно упрощает эксплуатацию системы отопления и дает возможность производить ремонт отдельных агрегатов без полного ее отключения, что очень удобно.

    Комментарии

    Похожие материалы

    Духовное развитие
    Что такое магические предметы и как они работают

    Не только детей очаровывают всевозможные магические предметы. Даже взрослый состоявшийся человек может в сердцах пожалеть, что не обладает волшебной палочкой или ещё каким-то чудом, способным решить насущные проблемы….

    Красота
    Что такое оттеночный бальзам и как он работает

    Оттеночный бальзам относится к категории косметических средств, предназначенных для придания волосам желаемого оттенка и блеска. С их помощ…

    Новости и общество
    Что такое система «Периметр» и как она работает. Ядерная система «Периметр»

    В связи с последними событиями в мире: кризисом власти и вооруженным конфликтом на Украине, столкновением интересов и активизации боевиков Исламского государства в Сирии и Ливии, проблема государственной безопасности …

    Финансы
    Что такое онлайн-касса и как она работает?

    По закону все те, кто занимается розничной торговлей и что-то продает, должны иметь кассовый аппарат. Однако совсем недавно появилось новое понятие – онлайн-кассы. Изменения с 2017 года в Федеральном законе обяз…

    Автомобили
    Что такое маслосъемные колпачки и как они устроены

    Безусловно, смазка необходима для нормальной работы двигателя и его комплектующих. Что интересно, попадание масла в саму камеру сгорания может привести к капитальному ремонту всего ДВС. А вот его присутствие на стенка…

    Автомобили
    Что такое межосевой дифференциал и как он устроен?

    Межосевой дифференциал – это наиболее эффективный метод повышения проходимости любого автомобиля. На данный момент практически все внедорожники, в том числе и некоторые кроссоверы, оснащаются данным элементом. К…

    Автомобили
    Что такое буст-контроллер и как он устроен

    Турбированные двигатели имеют массу преимуществ перед обычными. Один из плюсов данных агрегатов заключается в их мощности. Чтобы повысить производительность мотора, достаточно просто повысить давление наддува. А делае…

    Автомобили
    Что такое двигатель 1ZZ и как он устроен?

    Впервые двигатель 1ZZ появился на свет в конце 90-х годов. На то время данный агрегат являлся совершенного новым представителем семейства японских моторов. Сначала данный двигатель устанавливался на всемирно известную…

    Дом и семья
    Фумигатор на батарейках: что это за устройство и как оно работает?

    У такой поры года как лето существует множество неоспоримых достоинств. Одним из них является теплый тихий вечер, который так приятно проводить вместе со своими друзьями в беседке или на лавочке. Если бы не комариный …

    Домашний уют
    Что такое антресольный этаж и как он выглядит?

    Высокий потолок является несомненным достоинством помещения, он позволяет сформировать дополнительное пространство, к примеру, антресольный этаж. Для воплощения идеи необходимо создание проекта, для которого, как прав…

    Байпас в системе отопления — схемы эффективного использования, инструкция по монтажу с фото и видео

    Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

    1. Функции байпаса в отопительной системе
    2. Типы насосов и байпасы
    3. Установка байпаса
    4. Байпас в котельной
    5. Особенности байпасов

    Функции байпаса в отопительной системе

    Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

    В отопительной системе его устанавливают в следующих местах:

    1. В водяных теплых полах его устанавливают на распределительном коллекторе.
    2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

    Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

    При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

    Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

    В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

    В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

    При обычной работе горячая вода из системы поступает к полу в небольшом количестве.

    Что такое байпас: для чего он нужен, где применяется и как правильно делается

    А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

    Типы насосов и байпасы

    При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

    Насосы выделяют двух видов:

    1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
    2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

    Установка байпасов

    Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

    Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

    Байпас в котельной

    Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

    • В твердотопливных котлах для организации малого контура циркуляции.
    • Для насоса как байпас.

    На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

    А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

    Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

    До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

    А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

    Особенности байпасов

    У байпасов можно выделить некоторые особенности:

    Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

    Читайте также:

    Как правило, в современных энергозависимых котлах под кожухом прибора уже смонтирован водяной насос, обеспечивающий принудительную циркуляцию теплоносителя по контуру отопления. Однако во многих частных домах эксплуатируются агрегаты устаревших моделей, в которых такой обязательный элемент системы отсутствует. В этом случае его подключают непосредственно к трубопроводу, предусматривая при этом и байпас для циркуляционного насоса.

    Что это такое?

    Это отрезок трубы того же диаметра, что и всей теплотрассы, который включен в «параллель» на определенном участке системы методом врезки.

    Зачем нужен байпас?

    На некоторых сайтах есть информация, что он обеспечивает естественную циркуляцию теплоносителя в случае поломки насоса. Это верно отчасти, если в качестве запасного источника тепла применяется котел энергонезависимый. Например, TLO.

    Как и для любого технического устройства, безаварийная эксплуатация насоса зависит от его своевременного обслуживания. Для этого, так же как и при выходе из строя, его необходимо снять. Но в системе находится теплоноситель, и иногда это не вода, а специальная незамерзающая жидкость. Именно для того, чтобы ее не «сливать», при монтаже циркуляционного насоса обычно устраивают байпас.

    Кроме того, при помощи запорной арматуры, установленной на нем, можно частично регулировать скорость перемещения теплоносителя. Он позволяет намного быстрее слить воду из системы в случае необходимости, также как и заполнить ее. Используется и для блокировки насоса в период опрессовки.

    Правила монтажа

    1. Устанавливается всегда на «обратке», после расширительного бачка (и ближе к нему), чтобы избежать гидравлических ударов. Но это касается именно закрытых сосудов. Если в доме используется бак открытого типа, то его можно ставить в любом месте системы.

    Желательно монтировать на горизонтальном участке трассы, и перед насосом в обязательном порядке устанавливается фильтр очистки воды. Это необходимо, чтобы защитить изделие от попадания внутрь различных фракций, всегда присутствующих в системе.

    2. Насос в байпасе закрепляется на резьбовых соединениях, для удобства. Поэтому при его покупке нужно обратить внимание на соответствие диаметров фланцев и труб системы отопления.

    3. Байпас имеет форму буквы «П», ножки которой «врезаются» в трубу, на которой, между ними, ставится шаровый кран. Во время работы системы отопления он перекрывает магистраль, и теплоноситель перемещается по байпасу.

    4. В центре (на «перекладине» буквы) и устанавливается насос. При этом перед ним и за ним также монтируются шаровые краны. Зачем? Если во время отопительного сезона насос по какой-то причине придется снимать, этими кранами байпас перекрывается, а вот нижний, на трубе, наоборот, открывается.

    Что такое байпас и в каких случаях он необходим

    Поэтому магистраль «разорвана» не будет, и циркуляция теплоносителя не прекратится до аварийной остановки котла. Это предохраняет теплообменник от перегрева.

    Автор: Виталий Марков

    Google

    Статьи по теме:

    Эксцентрик для смесителя

    Ассортимент смесителей разнообразен, и часто изделия отличаются не только внешним видом и конструктивными особенностями, но и расстоянием между соединительными патрубками.

    Сроки службы и эксплуатации металлопластиковых труб

    Эта продукция лишена многих недостатков, которые имеют изделия из металлов или «чистого» пластика. Представляют собой алюминий, покрытый сверху и изнутри …

    Септик ТАНК всплыл

    Это довольно простое в устройстве приспособление для очистки стоков автономной системы канализации нашло широкое распространение у владельцев недвижимости – будь …

    Для чего нужен байпас в отопительных системах

    Байпас  — обводной газопровод с собственными отключающими устройствами, который позволяет производить ремонт основной линии без остановки подачи газа.

    Байпас — термин английского происхождения (англ. bypass — обход).

    При устройстве байпаса газорегуляторного блока ГРП, ГРПБ, ШРП и ГРУ предусматривается установка последовательно двух отключающих устройств с установкой манометра между ними.

    Диаметр байпаса должен быть не менее диаметра седла клапана регулятора давления газа.

    На схеме: 6 — байпас.

    В ШРП вместо байпаса рекомендуется устройство второй нитки редуцирования.

    При отсутствии в ШРП расходомера установка регистрирующих приборов для измерения входною и выходного давления и температуры газа не обязательна.

    Газопроводы ГРП, ГРПБ, ШРП, ГРУ следует окрашивать в цвет согласно ГОСТ 14202.

    В ГРП, ГРПБ и ГРУ предусматривают продувочные газопроводы:

    — на входном газопроводе — после первого отключающего устройства;

    — на байпасе (обводном газопроводе) — между двумя отключающими устройствами;

    — на участках газопровода — с оборудованием, отключаемым для производства профилактического осмотра и ремонта.

    Условный диаметр таких газопроводов должен быть не менее 20 мм.

    Также байпас часто используется для ускорения опорожнения или заполнения трубопровода перед ремонтом.

    Для удобства на байпасе устанавливают кран и задвижку. Информацию по запорной арматуре можно найти на сайтах производителей.

     Счетчики на газопроводе могут быть установлены как с байпасным газопроводом, так и без байпасного газопровода.

    Учитывая то, что ротационные счетчики в случае выхода их из строя практически полностью перекрывают газовый поток в трубопроводе, преимущество следует отдавать схеме монтажа счетчика с байпасным газопроводом.
    В месте монтажа счетчика рекомендуется устанавливать байпасный газопровод и вентили на входе и на выходе счетчика (или только на входе счетчика). Это позволяет правильно ввести в эксплуатацию счетчик, особенно при избыточном давлении измеряемого газа свыше 10 кПа.

    Схема монтажасчетчика (с байпасом) на вертикальном газопроводе

    что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео

    Даже самые незначительные сбои в работе инженерных коммуникаций потенциально могут перерасти в острые проблемы и, как результат, стать причиной серьезного дискомфорта для всех домочадцев. Именно поэтому осмотрительные хозяева стараются всеми силами предупредить подобные неудобства, устанавливая в своих жилищах разного рода вспомогательные устройства. Один из них – байпас, активно эксплуатирующийся в системах отопления и водоснабжения. О нем далее и пойдет речь: разберемся, что это за приспособление, каковы принципы его работы, в чем его плюсы и зачем он нужен. А напоследок расскажем и покажем видео, как выполняется установка байпасного клапана своими руками.

    Конструкция и принцип действия

    Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

    Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

    Размещение байпаса

    Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

    Разновидности байпасов

    Байпасы классифицируют по двум критериям:

    • тип запорной арматуры;
    • назначение.

    По первому признаку различают два вида байпасов:

    1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

      Разновидности байпасов

    2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

    Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

    Исходя из назначения, байпасы делятся на:

    • радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
    • насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

    Особенности применения

    Чаще всего байпасы используются для таких целей:

    • Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.
    Байпас в системе отопления
    • Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

    Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

    • Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

    Установка байпаса

    Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

    • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
    • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
    • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
    • перед началом монтажа нужно слить весь носитель из системы.

    Непосредственно установка может выполняться двумя способами.

    Установка байпаса

    Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

    Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

    Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

    Что такое байпас: видео

    Байпас: фото

    Байпас в системе отопления | Отопление водоснабжение\: монтаж, ремонт, замена, тепло, вода

    На чтение 9 мин. Просмотров 344k.

    • Зачем нужен байпас
    • Установка на насосе
    • Установка на радиаторе
    • Диаметр байпаса

    Байпас для отопления

    Ранее мы уже рассказывали о схемах разводки обогрева. Сегодня мы посветим статью однотрубным контурам, а точнее, важности байпаса для отопления. Будем разбираться, что это такое и для чего он вообще нужен. Мы рассмотрим несколько вариантов установки байпаса в однотрубной системе отопления отдельно, так как в каждом из них предъявляются разные требования. При этом его функции остаются неизменными, что нельзя сказать о расположении в пространстве и относительно другого оборудования, а также его диаметре.

    Зачем нужен байпас

    Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.

    Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:

    • вертикальной;
    • горизонтальной.

    Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:

    • на насосе, который нагнетает поток теплоносителя;
    • на радиаторах.

    В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления. Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.

    Установка на насосе

    Байпас для циркуляционного насоса с шаровым краном

    Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

    Вариантов установки байпаса для циркуляционного насоса два:

    • на новый контур;
    • на уже имеющийся контур.

    Разницы в монтаже нет никакой. На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток.

    Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

    Чтобы понять почему, рассмотрим поэтапно, как это работает:

    • когда работает насос, то он придает теплоносителю ускорение;
    • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
    • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
    • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

    То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

    Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

    Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

    Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

    • патрубки с резьбой, которые ввариваются в магистраль;
    • шаровые краны – устанавливаются с обеих сторон;
    • уголки;
    • фильтр грубой очистки – ставиться перед насосом;
    • две американки, благодаря которым насос можно снять для проверки или ремонта.

    Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

    Установка на радиаторе

    Байпас на радиаторе отопления

    На участке где стоит батарея, байпас в однотрубной системе отопления устанавливается для того, чтобы в случае прекращения циркуляции в радиаторе, вода могла беспрепятственно течь дальше по контуру. В вертикальной схеме радиатор подключен к стояку двумя патрубками. Байпас на радиаторе отопления соединяет эти патрубки между собой и устанавливается перед батареей. Между центральной магистралью и обводом не должно быть запорной арматуры, чтобы исключить человеческий фактор или возможность перекрытия циркуляции в случае поломки крана.

    Функции обвода, установленного перед радиатором:

    • обеспечение беспрерывной циркуляции по основному кольцу контура;
    • регулирование температуры теплоносителя.

    В однотрубных контурах теплоноситель проходит по радиаторам, отдавая часть тепла, и вовлекается в дальнейший поток. Соответственно, в каждый последующий радиатор теплоноситель доходит немного холоднее.

    Установка байпаса на отопление дает возможность смешивать теплоноситель из центральной магистрали с тем, который прошел по батарее, тем самым повышая его температуру.

    Получается, если у нас до первой батареи вода была 80 градусов, то уже после нее она остынет примерно до 70 градусов. Тот теплоноситель, который проходит через обвод, не несет таких теплопотерь, поэтому при смешивании жидкостей температура общего потока повышается примерно до 75 градусов.

    По такому же принципу работает и горизонтальная однотрубная схема обогрева, только обвод в ней находится в горизонтальном положении на участке под батареей. При этом для правильной циркуляции необходимо подобрать нужный диаметр байпаса в системе отопления.

    Диаметр байпаса

    Схема размера труб в системе с байпасом на радиаторе

    Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.

    Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.

    Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.

    А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:

    • вода течет по контуру и доходит до участка, на котором установлены батареи;
    • наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
    • часть теплоносителя продолжает движение по прежнему вектору.

    Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.

    Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.

    Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.

    Отопление частных домов подробно по стоимости

    Услуги по отоплению: Плинтусное отопление, Водяной теплый пол, Радиаторное отопление, Теплая стена

    Монтаж систем отопления частного дома

    Можно ли смешивать теплый пол и радиаторы?

    Короче да. Блог, правда? Ну нет ; Всегда полезно получить ответы для своих клиентов, когда они неизбежно задают этот самый вопрос о доступных конструкциях и возможностях теплых полов; мы уверены, что вы были там. Итак, давайте представим вам факты. В то время как полы с подогревом часто воспринимаются как новая технология, пришедшая на смену радиаторам, что воспринимается как архаичный и традиционный метод отопления, радиаторы и полы с подогревом могут очень хорошо работать вместе.

    Доступны варианты

    Одна из распространенных практик, которую люди, как вы, несомненно, понимают, - это использование теплых полов в новом здании; расширение или иначе. Таким образом, радиаторы часто хранятся во всей остальной части дома, а UFH устанавливаются только в новой секции. Поскольку новая постройка, скорее всего, будет бетонной стяжкой, сейчас самое подходящее время, а также с точки зрения энергоэффективности, для установки системы UFH.

    Еще один вариант, который предпочитают многие люди, - это применение УФН внизу и сохранение радиаторов отопления наверху.Конечно, это не связано с тем, что UFH нельзя применять на первом этаже, потому что он может - особенно потому, что они часто представляют собой деревянную подвесную конструкцию - в первую очередь из-за воспринимаемой практичности и рентабельности только покупки система первого этажа.

    Как они работают вместе?

    Поскольку обе системы требуют разной температуры воды, часто возникает вопрос, как эти две системы могут работать вместе друг с другом. В основном у вас есть два подхода.Самым простым является проектирование радиаторов для нормальной температуры подачи (скажем, 60 ° C), при этом и радиаторы, и полы с подогревом используют одно и то же питание от котла до зонных клапанов, а затем полагаясь на встроенный смесительный клапан. и насос, подключенный к коллектору, чтобы снизить температуру примерно до 40 ° C, прежде чем он попадет в систему UFH.

    Другой вариант - установить котел на низкую температуру (например, 40 ° C), отказаться от подпольного смесительного клапана и использовать радиаторы увеличенного размера, которые будут компенсировать более низкую температуру подачи в них.Конечно, проблема в том, что у вас на стенах огромные куски стали, но…

    Два порта или три порта? S-план или Y-план? А как насчет обхода?

    В идеале вы выберете маршрут S-плана и будете использовать двухходовые клапаны для обеспечения блокировки и управления котлом, один для контура рад и один для контура UFH, но это не отличается от использования S-плана для управления один контур радиаторного отопления и горячее водоснабжение (ГВС) Потребуется некоторое планирование того, как вы будете управлять системой по времени, поэтому, если вы используете простые поворотные термостаты для радиаторов и пола, тогда потребуется двухканальный таймер (или трехканальный для управления ГВС). Другой вариант - использовать программируемые термостаты для пола (по одному на каждую зону входит в стандартную комплектацию) и отдельный программируемый стат для контура радиатора. Еще одно соображение - как добиться открытой или обходной зоны для радиаторов, если вы используете на них TRV так вы избежите ситуации, когда ТРВ закрыты, но котел работает.

    Мы предлагаем просто подойти к нему как обычно и установить полотенцесушитель или аналогичный продукт без TRV или установить автоматический перепускной клапан. Для системы UFH байпас не требуется, поскольку органы управления и коммутационный центр обеспечивают необходимую электрическую блокировку, что означает, что котел не срабатывает, когда нет потребности.

    Технически возможно добавить смешанную систему к существующей Y-Plan с трехходовым клапаном, но мы советуем избегать этого мира боли и переходить к S-Plan.

    Итак ... в итоге!

    Таким образом, легко понять, почему многие клиенты считают, что они не могут рассчитывать на объединение обеих систем, но все это довольно просто. Если вы столкнулись с любопытным клиентом и не можете найти ответы, отправьте их в направлении нашего блога! В качестве альтернативы, если у вас есть дополнительные вопросы, связанные с нашими услугами по уходу за полом, или вы хотите поговорить с одним из наших дружелюбных сотрудников, не стесняйтесь обращаться к нам! Вы можете связаться с нами по телефону 0333 800 1750, где наша команда экспертов будет с нетерпением ждать вашего звонка.

    Мы можем посоветовать вам, как добиться блокировки, и подскажем, как заставить все это работать. Это действительно просто, если вы сделали это один раз (но помните, что Y-plan = «world-of-pain»)

    В качестве альтернативы, если вы присутствуете в социальных сетях, вы можете быть в курсе всех событий Underfloor через наши учетные записи в Facebook и Twitter; так что до встречи!

    Термостат теплого пола - Руководство для термостата поверхностного отопления

    В этой статье мы расскажем о термостатах полов с подогревом или термостатах лучистого тепла или термостатах полов с подогревом, - термостатах, предназначенных для управления системами теплого пола. Прежде чем углубляться в различные модели термостатов, давайте немного подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «напольное отопление» часто называют «лучистым отоплением», обычно в США, и для обогрева полов до оптимальной температуры в течение зимнего сезона устанавливаются системы подогрева полов.

    Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом.Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха внутри помещения. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вам будет холодно!

    Решением здесь является «теплые полы» - система обогрева устанавливается под полом для поддержания надлежащей температуры зимой. Для создания «теплого пола» доступны два типа систем - электрическая или водная (известная как водяное лучистое отопление). Эти системы теплого пола управляются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.

    Термостаты для теплого пола

    Как вы знаете, система подогрева пола устанавливается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола. Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола.Термостат Nest - классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных излучающих систем). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!

    2 типа - Электрические и гидравлические термостаты

    Как мы писали выше, существует два типа систем теплого пола - электрическая и водяная. Термостат, разработанный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.

    Электрические термостаты для теплого пола

    Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения - 110 или 240 вольт.Итак, вам нужен термостат сетевого напряжения, совместимый с системами теплого пола.

    Программируемый термостат для теплого пола

    Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.

    # 1 - Honeywell Th215-AF-GA / U - Термостат для подогрева пола

    Honeywell - Электрический термостат для подогрева пола

    Honeywell (Th215-AF-GA / U) - один из самых продаваемых электрических термостатов для подогрева пола. Эта модель программируется на 7 дней и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем линейного напряжения. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно установить в соответствии с предпочтениями вашей системы.

    Проверить цену и просмотреть подробности

    Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.

    Следует помнить о технических характеристиках:

    • Этот термостат подходит только для систем электрического теплого пола.
    • Только резистивная нагрузка - Убедитесь, что тип нагрузки вашей системы теплого пола резистивная.
    • Максимальный ток составляет 15 А (в любом случае 120 вольт или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
    • Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.

    # 2 NuHeat Термостат излучающего пола (двойное напряжение)

    Nuheat Home - Термостат излучающего теплого пола

    Наш выбор № 2 - это термостат NuHeat для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором использования энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об использовании энергии) для экономии энергии и экономии счетов.

    NuHeat - Проверить цену

    Хотя мы назвали Nuheat Home вторым выбором (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Включена защита GFCI для предотвращения поражения электрическим током из-за утечки тока снизу.

    Основные моменты:

    • Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
    • GFCI - обнаружение и отключение замыкания на землю встроено и настроено на утечку 5 мА.
    • Тип пола - подходит для полов из плитки и камня.Предел отсечки температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
    • Поддержка языков: английский / французский / испанский
    • Настройки - например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других вариантов настройки.
    • Автоматический / ручной режим - Выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить собственную температуру.
    • 3 режима измерения температуры - как и в модели Honeywell, описанной выше, этот термостат может регулировать окружающий воздух, температуру пола или и то, и другое вместе в комбинированном режиме.

    # 3 WiFi термостат для обогрева полов от NuHeat

    Nuheat Signature - Wi-Fi термостат для подогрева пола

    Нашим выбором № 3 является вариант WiFi вышеупомянутой модели - NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию Wi-Fi наряду со всеми функциями вышеупомянутой модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature - это модель goto.

    Проверить цену и подробности

    Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если в вашем доме установлен термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.

    # 4 SunTouch Command - Термостат для подогрева пола

    SunTouch Command - термостат для подогрева пола

    Наш выбор №4 - это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также оснащена датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.

    Проверить цену и подробности

    Регулируемый цветной дисплей и красочное кольцо можно настроить так, чтобы он соответствовал вашему домашнему интерьеру.

    Основные моменты:

    • 3,5-дюймовый сенсорный экран с ярким дисплеем, 7 дней программирования и мониторинг энергопотребления.
    • Совместимость с электрическими системами теплого пола с номинальным током до 15 А.
    • Совместимость с двойным напряжением (120 В / 240 В) и защита GFCI включена.
    • Доступны режимы определения пола и воздуха.
    • Датчик температуры пола - 15 футов 10K провод датчика, входящий в комплект поставки модели.
    • В один термостат можно подключить до 3 электрических ковриков для теплого пола (при условии, что комбинированная нагрузка находится в пределах спецификации)

    Термостаты водяного теплого пола

    Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы - в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Накладные системы - трубы 1,2 см укладываются поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.

    # 1 Aube от Honeywell - Th240-28-01-B / U - Программируемый гидравлический термостат

    Эта модель от Aube (от Honeywell) - наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U - это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых каминных обогревателей, водяных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.

    Давайте посмотрим основные моменты:

    • Совместим с широким спектром систем - 120 В, 240 В, милливольт и 24 В (низкое напряжение).
    • Подходит для систем водяного отопления, газовых каминов, систем сетевого напряжения (например, отопления плинтусов).гидросистемы котлов и многое другое.
    • Номинальный ток - 5А (резистивный)
    • Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
    • Предупреждение о низком заряде батареи в течение 60 дней

    # 2 Nest Smart Thermostat для систем отопления полов

    Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest - лучший вариант. . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления вашей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинное излучение» , которая специально встроена в системы лучистого отопления под полом или радиаторные системы отопления.

    Nest - хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления дома (в том числе системы лучистого отопления в полу). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).

    # 3 Aube by Honeywell Th235-01-B / U - Непрограммируемый термостат водяного отопления

    Наш выбор № 3 - непрограммируемый термостат жидкостного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без возможности программирования), эта модель - лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.

    Давайте посмотрим на основные моменты:

    • Совместимость с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
    • Номинальный ток: 2 А (индуктивная нагрузка)
    • Термостат низкого напряжения - 24 Вольт R, W
    • Функция удаленного ввода - изменение температуры по телефону (если у вас телефонный контроллер)
    • Индикатор разряда батареи - до 60 дней.
    • Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)

    система теплых полов с ракетным обогревателем (форум дровяных печей в перми)

    spacecowboyiv писал: Это не очень хорошая идея, так как охлажденные дымовые газы будут оставлять отложения креозота, и, как любой, кто сжигал дрова, знает, что излишки креозота могут вызвать пожар в дымоходе.В большинстве домов пожар в дымоходе - это плохо, но обычно он не сжигает дом. В случае с обогревателем ракетной массы дымоход проходит через ваш пол или вы сидите на нем ... Ура! Как минимум, я буду разбирать эту систему каждые две недели, чтобы очистить ее.

    Вы не ошиблись в своих опасениях, но и вы не ошиблись.

    Креозот является побочным продуктом неполного сгорания, плохого процесса горения, столкновения или множества других причин неполного сгорания.RMH не сталкивается с множеством тех же проблем из-за конструкции, когда он запускает вторичную камеру сгорания, сгорает достаточное количество не полностью сгоревших продуктов, чтобы в значительной степени устранить проблемы с креозотом.

    Хотя я не сторонник отнимать тепло у дымовых газов, из-за более высокого уровня сгорания некоторые из значительных опасностей этой конструкции значительно уменьшены. Есть еще некоторые проблемы, устранение которых не доказано, но они далеко не на том же уровне, что и традиционный дизайн.

    Из-за используемых любительских методологий эти устройства должны быть спроектированы в обратном порядке, другими словами, они сделали это, кажется, работает, теперь наука, объясняющая, почему должна быть завершена.

    Лучше всего сказать, традиционные конструкции четко определяют это как очень высокий риск, в системе RMH риск значительно ниже и, хотя и не устранен, они действительно достаточно низкие, чтобы их должным образом контролировать и наблюдать, нет причин «тянуть подключи и выключи »на этом этапе, и владельцы - экспериментаторы, на которые обращают внимание.Я считаю, что на определенном уровне они подвержены риску гордости изобретателей и в очень ограниченной степени им не хватает знаний о других опасностях, но они не настолько закрыты, чтобы игнорировать такие проблемы, когда им представляют.

    Если действительно значительная опасность становится очевидной, но на этом этапе большое количество опасностей конструкции больше не существует, и, хотя она может длиться не раньше обычных 10-30 лет, они также осознают это.

    Nest Теплые полы - MyBoiler.com

    Nest теплые полы

    Nest Thermostat может использоваться как в электрических, так и в гидравлических системах водяного теплого пола.Это намного проще, когда это система теплого пола с одной зоной, поскольку требуется только одна пара термостата Nest / Heatlink.

    Nest Underfloor Heating привносит интеллектуальность и простоту в системы теплого пола. Когда есть несколько зон, которые используют систему на основе коллектора. На каждую зону требуется одна пара термостата Nest / Heatlink. Кроме того, по-прежнему требуется распределительная коробка для теплого пола, что является хорошей практикой, поскольку позволяет легко менять системы термостатов в будущем.

    Nest Learning Thermostat с влажным / водяным напольным отоплением Схема

    Термостат Nest Learning с влажным / водяным подогревом пола

    Выше показана упрощенная схема установки нескольких термостатов Nest в системе влажного теплого пола.

    На практике это работает, однако Nest рекомендует размещать тепловые линки на расстоянии не менее 30 см из-за помех от беспроводной сети. Другие хорошо известные системы теряют свою надежность при размещении в непосредственной близости.

    Термостат Nest Learning с электрическим подогревом пола

    Термостат Nest Learning с электрическими полами с подогревом - установка

    Для установки Nest Heatlink в систему электрического теплого пола потребуется контактор или силовое реле, так как Nest Heatlink может выдерживать максимальную нагрузку 3А через коммутационные клеммы.Выше показан упрощенный чертеж, показывающий, как можно установить Nest Heatlink для включения электрического подогрева пола, превышающего 3А.

    В меню настроек Pro есть параметр, в котором вы можете выбрать «Электрический» в качестве источника топлива / тепла. Как только Гнездо узнает время нагрева, начинает действовать интеллект.

    ОБНОВЛЕНИЕ : Обратите внимание, влажные помещения и зоны для купания не подходят для этой установки, так как Nest не подходит для помещений с высокой влажностью. Обычно во влажных помещениях требуется напольный зонд.В термостате Nest нет возможности для подключения внешнего датчика. Кроме того, некоторые производители электрических полов с подогревом требуют дополнительных средств защиты, таких как датчик температуры пола или термостат, предотвращающий перегрев пола. Пока вы в состоянии соблюдать это, нет ничего электрически различающегося в том, что гнездо используется вместо специально созданного управления электрическим подогревом пола. По сути, вы выполняете ту же функцию, что и регулятор электрического теплого пола.

    Расширенная оптимизация гнезда с подогревом пола

    Для того, чтобы получить максимальную отдачу от этой комбинации обучающих термостатов Nest с UFH (теплый пол), вы должны убедиться, что ваш пол с подогревом хорошо сбалансирован. Все контуры должны быть отрегулированы таким образом, чтобы они оптимально распределяли тепло и эффективно прогревали помещения.

    На термостате Nest есть настройка True Radiant. Обычно включается по умолчанию, это пытается включить отопление или, в данном случае, теплый пол на определенное время до заданного значения заданной температуры.Для начала вам нужно узнать, сколько времени нужно вашему УФЧ для разогрева. Например, от того, когда вы включаете его, до того, как быстро нужно нагреть комнату. Если на это уходит 1 час 30 минут, то было бы неплохо установить 2 часа в качестве максимальной продолжительности, в течение которой ваш ufh будет включаться до достижения заданной температуры. Если вы оставите 5 часов по умолчанию, это не проблема, за исключением того, что отопление может включиться намного раньше, чем нужно.

    Еще один важный совет: если вы можете заставить свой дом потратить немного больше времени на постепенный прогрев, тогда у термостата Nest будет больше времени для определения равномерной температуры во всех комнатах.

    Nest Thermostat E с подогревом пола

    Nest Thermostat E, последний в линейке термостатов, представляет собой одноканальный термостат со встроенной подставкой. Этот термостат представляет собой одноканальный термостат без необходимости переключения под напряжением и нейтралью, может использоваться для теплых полов. Единственным недостатком может быть то, что его нельзя разместить на стене и подключить, как стандартный термостат Nest 3-го поколения. Heatlink E должен быть размещен на стене там, где должны были быть установлены существующие напольные термостаты.Для получения дополнительной информации о термостате Nest E см. Nest Thermostat E

    Статьи о продуктах Nest

    Если вы ищете дополнительную информацию о конкретных термостатах Nest и других продуктах Nest, у нас есть страницы со следующими статьями, на которых представлены списки функций и сравнения продуктов Nest.

    Nest Thermostat E

    Дверной звонок Nest Hello

    Инструкции по установке теплого пола - ООО «Системы теплого пола»

    В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

    Если система издает какой-либо шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

    Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции, предоставленные для Heatmiser PRT.

    Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

    Максимальная тепловая мощность для системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Чтобы любая система теплого пола работала эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

    Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, поскольку потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

    Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

    Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее повышение температуры подачи выше 60 ° с.

    Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , т.е. поток и обратка для теплого пола должны идти полностью обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

    Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным резервуаром (обратитесь к поставщику GSHP).

    Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

    Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца на складе будет изоляция Celotex или Kingspan. Предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции .

    Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить поверх утеплителя пластиковую мембрану. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

    Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

    Для камня и керамической плитки рекомендуются эластичные клеи и раствор. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

    Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

    Если в системе есть металлические детали, ее следует промыть Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

    Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллектора. Все клапаны должны быть закрыты, а клапан наполнения потока подсоединен шлангом к водопроводу, а обратный клапан наполнения подсоединен к шлангу, ведущему к точке сточной воды.

    Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку обратной стороны. Подождите, пока пойдет чистая вода, и убедитесь, что ушел весь воздух. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не выйдет весь воздух. Когда закончите, закройте торцевые крышки.

    Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова выпустить воздух через выпускной воздушный клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

    Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

    Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

    Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

    Размер открытого контура в процентах

    10-30 метров 30% открыт

    40-60 метров 50% открыт

    60-90 метров 75% открыто

    90-100 метров 100% открыт

    Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

    Комплект систем электрического теплого пола

    Фантастика! а эксплуатационные расходы дешевле, чем у нашей обычной системы!

    Мистер и миссис Сеймор

    Очень удобно без холодных пятен и очень экономично

    Джон Хилл установил электрические полы с подогревом на своей кухне.

    У Rayotec был не только идеальный продукт для моего проекта, но и технический совет. и знание продукта было отличным.

    Джереми Хикман установил в своем доме электрические полы с подогревом.

    Потрясающе! Отличное обслуживание от квалифицированного персонала

    Тони Вудленд, инженер-электрик

    Наши полы в основном из массива дуба 18 мм, а широкая электрическая лента распределяет обогреваемые площадь пола и дает более быстрый «разогрев».Готовые паркетные полы из паркетного дуба раскладывается и остается плотно прилегающей.

    П. Ли, Линкольншир (инженер-электрик) купил Rayoflex для своего дома и сказал:

    Я посмотрел на спецификацию в Интернете, и она была не хуже, если не лучше, чем у крупных брендов, и по более выгодной цене. Очень разумно оцененный. Мне нравится термостат с сенсорным экраном, который идет в комплекте, отличная цена. Лежала отлично, связи хорошие, и это была абсолютная пустяк.Доставка была вовремя, великолепно! Отлично служба.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
