Чем залить теплый водяной пол

Теплый пол – это возможность обеспечить максимальный комфорт в доме. Благодаря такой системе, можно легко контролировать температуру в помещении и не зависеть от центрального отопления. Но для этого монтаж должен быть проведен с полным соблюдением технологии, а все материалы грамотно подобраны. Одним из важнейших моментов является устройство защитного верхнего слоя над трубами отопления. Изучив, как и чем залить теплый водяной пол, можно приступать к работе.

Чем залить теплый водяной пол

Содержание

1. Чем можно заливать пол
2. Бетонная стяжка
3. Полусухая стяжка
4. Самовыравнивающиеся смеси
5. Как залить бетонную стяжку
6. Изготовление полусухой стяжки
7. Самовыравнивающаяся стяжка
8. Видео – Чем залить теплый водяной пол

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания. Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки.

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающи

еся смесиНаливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. СхемаСхема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото – деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа

яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойства	Полусухая стяжка	Мокрая стяжка	Самовыравнивающаяся стяжка
Минимальная толщина	35 мм	30 мм	20 мм
Усадка	0,2 мм/м2	1 мм/ м2	2 мм/м2
Прочность	от 150 кг/см2	110 кг/см2	350 кг/см2
Набор прочности для хождения	24 часа	48 часов	3 часа
Время высыхания	7 суток	28 суток	от 7 суток

Видео – Чем залить теплый водяной пол

Можно ли теплый пол заливать наливным полом?

Услуги

---

Теплые полы – это отличная альтернатива радиаторам отопления. Они обогревают самую холодную часть помещения, поэтому тепло не будет расходоваться напрасно. Существует несколько видов теплых полов. При их монтаже на поверхность устанавливают нагревательные элементы, которые перекрывают финишным материалом. Важно понять, какой тип наливной смеси можно использовать в том или ином случае.

Виды теплых полов

Существует две базовые технологии укладки теплых полов: электрическая и водяная. Первая подразделяется еще на две группы. Необходимо заранее разобраться, какой тип смеси подходит для той иной конструкции. Рассмотрим все варианты, отметим достоинства и недостатки. Укажем на виды смесей для наливного пола, которые подходят под конкретную технологию.

Электрический теплый пол

Для таких полов необходимо обеспечить подвод электроэнергии.

Их ставят в частных домах, квартирах и офисах. На рынке строительных материалов распространено два вида нагревательных элементов:

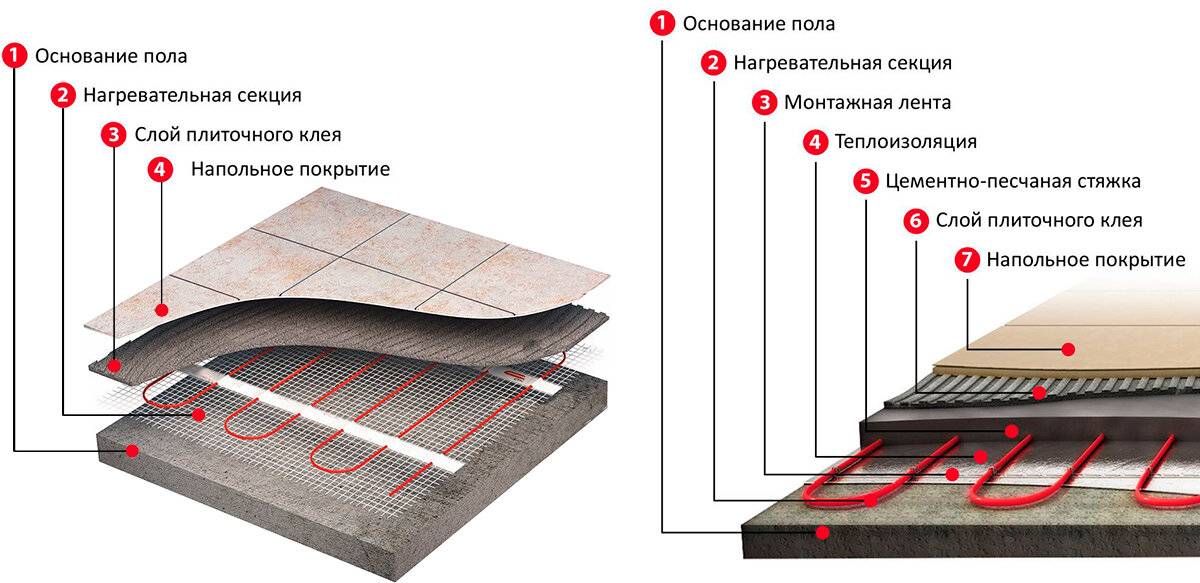

• Греющий кабель. Состоит из 1-2 токоведущих жил. Диаметр кабеля: 5-8 мм. Есть провода с экраном и без него. Кабель монтируют под стяжку от 2 до 5 см. Его поставляют в виде бухты и укладывают на подготовленную поверхность змейкой.
• Нагревательный мат. По сути, это тот же кабель, но меньшего диаметра. Тонкий провод от 1.5 до 4 мм, раскатанный и закрепленный на специальном мате. Нагревательные элементы укладывают лентами по всей площади пола, скрепляя между собой с помощью специальных коннекторов. Высота стяжки над матами может составлять всего 5-10 мм.

Плюсы провода:

• регулирование мощности обогрева за счет размера шага укладки;
• подходит для монтажа во влажных помещениях;
• провод под стяжкой обладает теплоаккумулирующими свойствами.

Плюсы матов:

• поднимают уровень напольного покрытия всего на 3-4 мм;
• можно укладывать под стяжку прямиком на старый кафель;
• при монтаже не используют теплоотражающие материалы.

Главный минус электрического пола – высокая цена обслуживания. Особенно накладно ставить подобную конструкцию в регионах с высокой оплатой за электроэнергию.

Для электрических теплых полов рекомендуется использовать самовыравнивающиеся смеси на цементной или гипсовой основе.

Внимание! Маты нельзя укорачивать. При расчете площади выбирайте материал меньшей длины.

Полы с водяным отоплением

Водяные полы – один из самых распространенных вариантов отопления, применяющийся среди владельцев частных домов. Их можно запитать от главного обогревательного котла. В качестве теплоносителя используют обычную дистиллированную воду или специальные антифризы.

Самые популярные – на основе растворов этилен- и пропиленгликоля.

Водные теплые полы – это система трубок, которую раскладывают на черновой стяжке. Вода проходит по всей площади, отдавая тепло на поверхность, после чего поступает в коллекторный шкаф. Из него теплоноситель уходит в котел или другой нагревательный аппарат.

Плюсы водной системы:

• экономичная система, не требующая расхода электроэнергии;
• водные трубы безопасны и не дают электрических наводок;
• напольное покрытие нагревается равномерно до комфортной температуры.

Основной минус – сложность установки. Простой человек вряд ли разберется в системе коммутации подводов и трубок. Еще один недостато  – это возможность протечки.

Для водяного пола лучше использовать смеси на основе цемента, так как стяжка получается довольно толстой.

Важно! Водный теплый пол нельзя подключать к системе центрального отопления в городской квартире.

Пленочно-электрический пол

В этом случае речь идет об инфракрасных матах, которые раскатывают под стяжку. ИК-пленка передает тепло не только наливному полу, но и окружающим ее предметам. В помещении нагревается мебель, предметы интерьера, а не воздух.

Плюсы пленочных полов:

• низкое потребление электроэнергии;
• простой монтаж под любой тип стяжки;
• небольшая толщина наливного пола.

Самый большой минус подобной конструкции – ее эффективность. Она слабо греет воздух, так как тепло передается только от поверхности пола. Пленка не обладает аккумулирующим эффектом. Это тоже можно отнести к недостаткам.

В качестве основной самовыравнивающейся смеси используют гипсовые растворы.

Важно! При выборе смеси отталкиваются, в том числе, и от типа помещения. Например, в комнатах с повышенной влажностью стоит использовать смеси на основе цемента. В сухих помещениях подойдут гипсовые растворы.

Готовим основание для теплого пола. Что нужно учесть

При установке конструкции теплого пола нужно рассчитать заранее некоторые параметры. Также необходимо проверить геометрию поверхности, выровнять ее, если потребуется. Установить на черновую стяжку специальную ленту и гидроизоляцию.

Подготовка к работе. Размещение мебели, учет температуры и расположения дверных проемов

Первое, что стоит учесть – это место установки. Можно сделать обогрев лишь в одной комнате или провести теплые полы по всему жилищу. Первый вариант мы не будем рассматривать, так как он является частным случаем. Поэтому сразу укажем на все подготовительные работы, которые необходимо провести до начала монтажа.

• Снимите старое напольное покрытие во всех комнатах. Тщательно очистите поверхности от непрочно держащихся частиц, выщербин. Уберите куски бетона, если таковые имеются.
• Загрунтуйте и замажьте раствором щели и прочие ямы.
• Снимите дверные коробки. Конструкция теплых полов будет проходить через дверные проемы. Учтите, что вам потребуется рассчитать высоту открывания двери, порожков. В некоторых случаях придется изменить конструкцию дверного проема, чтобы немного поднять коробку.
• Сделайте схему укладки труб или матов на бумаге. Учитывайте зоны нахождения мебели. В этих местах не нужно монтировать нагревательный элемент.
• Рассчитайте толщину стяжки и температурный режим для каждого помещения. Например, на кухне или в других нежилых помещениях можно сделать отопление на 2-4 °С ниже.

Если все подготовительные работы закончены, приступайте к следующему этапу.

Выявляем и устраняем перепады

Теперь вам нужно проверить геометрию полов по всем помещениям и отдельно по комнатам. Бывают случаи, когда уровень высот прыгает в пределах нескольких сантиметров. Частое явление – заваленные углы.

Выравнивайте полы с помощью строительного уровня. Лучше использовать лазерный инструмент, который строит линии по стенам. Делайте отметки по стене с помощью карандаша. Пройдитесь по всем помещениям.

Если где-то есть выбоина или уклон, залейте это место специальной универсальной смесью. Это грубые ровнители, которые помогают вывести геометрию в уровень. Создайте ровную поверхность, без сильных перепадов.

Монтируем демпферную ленту

Следующий шаг – установка материала, который будет предотвращать растрескивание поверхности при нагреве пола. Ленту клеят на подготовленное и зашпатлеванное основание стены с нижней части строго вертикально. Также из ленты делают «температурные швы». Обычно их укладывают между витками утеплителя.

Информация! Температурные швы делают в помещениях площадью более 40 м/кв. На меньших площадях можно обойтись установкой демпферной лентой по периметру.

Укладываем гидроизоляционный слой

Гидроизоляция выполняет две функции.

Во-первых, она защищает дом от протечек. Актуально при обустройстве водных теплых полов. Во-вторых, слой предохраняет электрические элементы от попадания влаги через нижний слой стяжки.

Существует три вида гидроизоляции:

• пленка из полиэтилена или поливинилхлорида;
• литой слой из силикона;
• цементно-полимерная мембрана.

Чаще всего используют полиэтиленовые пленки. Они просты в монтаже, их стоимость невысока.

Заливка теплого пола финишным слоем

На полу монтируют конструкцию из теплоносителей. Ставят маяки для выравнивания высоты. Заливают черновой слой. Это может быть раствор бетона или сам наливной пол. Выгоднее использовать цементную смесь.

Важно! Черновую заливку покрывают грунтовкой.

Готовую конструкцию заливают наливными полами, пользуясь инструкцией на упаковке. Смесь заливают в несколько слоев.

Финишный слой прокатывают специальным игольчатым валиком. Он помогает выгнать пузырьки воздуха.

Советы

Рассмотрим ряд советов, которыми поделились опытные мастера. Они подскажут пользователю, какие нормы и требования стоит соблюдать при монтаже наливного пола.

Толщина слоя стяжки

В этом случае мы говорим об общей величине. В нее входит как черновая часть, так и финишная заливка. Строители рекомендуют следующие параметры:

• для жилых помещений – от 5 до 7 см;
• на грунт – не менее 10 см;
• для промышленных участков – до 10 см.

При расчете толщины учитывают наличие перепадов, тип теплого пола, а также вид помещения (жилое, нежилое), где будет проходить монтаж. Рекомендации верны для установки водных или электрических систем.

Важно! Минимальная величина черновой стяжки должна составлять не менее 3 см.

Толщина слоя над системой теплого пола

В этом случае мы говорим о параметре, который указывает завод изготовитель. Для электрических систем информация дана выше в статье. Для ИК-матов параметр высоты должен составлять от 3 до 5 мм. Высота финишного слоя для водной системы от верхнего края трубы до верхней точки стяжки: 3-7 см.

Как проверить высохла ли стяжка?

Самый надежный способ – выдержать полы согласно временному промежутку, который указывает завод изготовитель. Обычно финишная стяжка сохнет от 2 до 6 дней. Некоторые смеси сохнут до 21 дня.

Внимание! Не стоит путать схватывание стяжки и ее полное застывание. Наливной пол выглядит полностью готовым уже через 4-5 часов. Он кажется прочным и полностью высохшим. Но не стоит проверять его на деле. Просто дайте материалу столько времени, сколько указывает производитель.

Когда можно включать систему отопления?

Обычно ориентируются на срок от 3 до 4 недель. В этом случае просохнет любая смесь. Полностью схватится финишное покрытие. Мы рекомендуем выдержать максимальные сроки. Сначала нужно подготовить черновую стяжку – это несколько недель. После чего должен высохнуть финишный слой. Добавляйте еще 2-3 дня к временным параметрам наливного пола, и только после этого включайте отопление.

Согласно СНиП, монтаж ламината или кафельной плитки можно осуществлять только спустя 28 дней от конца монтажа теплого пола. В качестве варианта финишной отделки можно использовать полимерную наливную смесь, например LEVL Coat 351.

Бесплатная консультация

Имя

Телефон*

Сообщение

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильный монтаж системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предполагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю (ГВС), радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический профиль.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и петлями трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Проектирование и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкая, свободнотекущая смесь, которая перекачивается в заданное положение и в заданное глубина.

В том числе:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку для самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самонивелирующиеся стяжки при правильном нанесении высыхают/затвердевают быстрее, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основание должно быть ровным, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По стяжке нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Испытания системы UFH и ввод в эксплуатацию

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Необходимо предусмотреть деформационные швы:

• Поперек дверных порогов
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо контролируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Стыки залива должны быть сформированы с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места соединения должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Теплый пол (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки там, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего утвержденного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
.
• Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
• Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. г. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом облицовки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления. Хотя пол может быть не теплым, система может работать в оптимальном режиме. Там, где система UFH встроена в стяжку, всегда будет временная задержка между включением системы UFH и повышением комнатной температуры. Важно сообщить о последствиях этого жителям





Техническое руководство, Инжиниринг

Напольное и плитное отопление | СТРОЙКА

Поиск

Теги:

Энергоэффективность

Полы

Отопление

Климат-контроль

Пол с подогревом может принести дополнительный комфорт в холодные дни, но не забудьте выбрать наиболее подходящий тип для вашего дома.

Как работает пол с подогревом?

Если вас беспокоит температура вашего пола в холодные зимние месяцы, вы можете рассмотреть преимущества напольного отопления. Обычно это достигается путем размещения электрических катушек под полом, но также может быть достигнуто с помощью гидравлики.

Змеевики или водопроводные трубы нагревают пол, который не только отсекает тепло, теряемое через него, но и излучает тепло обратно вверх по всему дому. Это может помочь сократить регулярные счета за отопление, особенно в полах с высокой теплоемкостью, которые дольше сохраняют и излучают тепло.

Как устроен теплый пол?

Обогрев внутри плиты

– Для этих типов систем нагревательные змеевики или трубы укладываются поверх изолированной пароизоляции для предотвращения потери тепла через плиту. Затем система устанавливается на место перед заливкой бетонной стяжки, герметизирующей систему отопления внутри плиты. После того, как бетон высохнет, нагрев можно использовать для обогрева бетонной плиты изнутри. Если изоляция используется правильно, это может быть достаточно эффективным способом обогрева большой площади и поддержания ее в тепле, поскольку тепло не будет теряться через пол, а нагрев над полом можно свести к минимуму. Полы из балок и балок также могут нагреваться снизу, но разница в том, что змеевики проходят под пластиной теплопередачи, которая помогает равномерно распределять тепло по полу.

Обогрев в стяжке — В этой системе слой песка и гравия насыпается на бетонную плиту, образуя плиточное основание, называемое стяжкой, которая представляет собой более гладкую поверхность для укладки плитки. В этот слой, называемый стяжкой, укладываются провода и фиксируются к бетонной плите мелкой сеткой или специальными крепежными скобами, а сверху укладывается напольное покрытие. Тепло передается от проводов в стяжку, которая затем прогревает напольное покрытие.

Подплиточное отопление/ковровое напольное отопление – В этой системе используемые провода, как правило, очень тонкие и располагаются поверх бетонной плиты и стяжки, непосредственно под плиткой. Тепло, выделяемое проводами, передается непосредственно на плитку и поднимается в помещение, что делает эту систему отопления одной из самых быстрых. Ковровые напольные обогреватели работают аналогичным образом, за исключением того, что сверху вместо плитки используется ковер.



Эффективность и стоимость

Большинству систем напольного отопления требуется электричество, которое способствует загрязнению окружающей среды углеродом и может значительно увеличить ваши счета за электроэнергию, если они не используются разумно.
