Длина контура водяного теплого пола 16 трубой

Главная » Разное » Длина контура водяного теплого пола 16 трубой

укладка и расчет оптимального значения

Прокладка труб обогрева под покрытием пола считается одним из лучших вариантов отопления дома или квартиры. Они потребляют меньше ресурсов для поддержания указанной температуры в комнате, превышают стандартные настенные радиаторы по уровню надежности, равномерно распределяют тепло в помещении, а не создают отдельные «холодные» и «горячие» зоны.

Длина контура водяного теплого пола — важнейший параметр, который необходимо определить до начала монтажных работ. От него зависит будущая мощность системы, уровень нагрева, выбор комплектующих и конструктивных узлов.

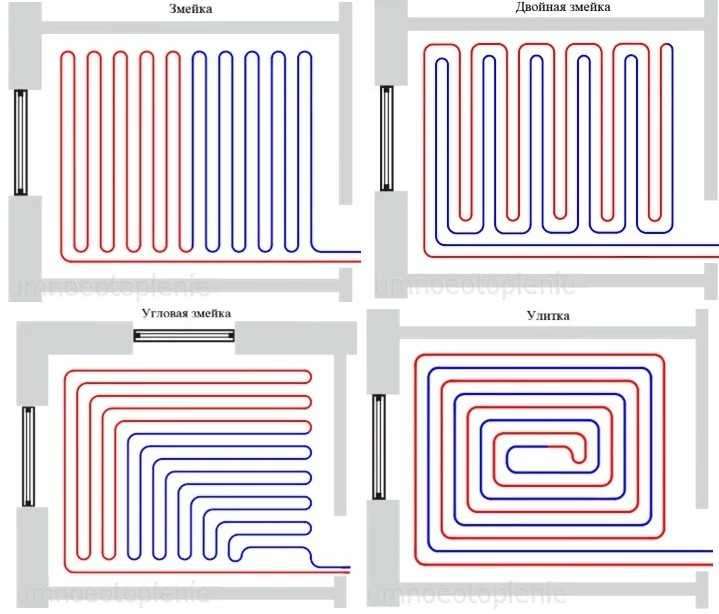

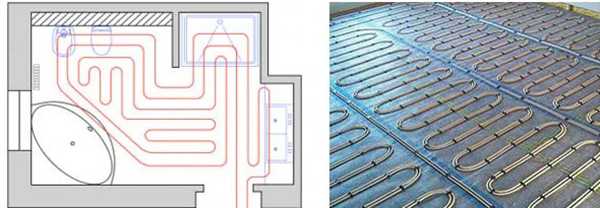

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы. От их «рисунка» в немалой степени зависит максимальная длина контура теплого пола. Это:

«Змейка». Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.
«Двойная змейка». Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.
«Угловая змейка». Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.
«Улитка». Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

Ш — ширина комнаты.
Д — длина помещения.
Шу — «шаг укладки» (расстояние между петлями).
К — расстояние от коллектора до точки соединения с контурами.

Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м2 со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Чтобы выбрать оптимальное решение и учесть все нюансы, лучше обратиться к нашему специалисту за консультацией.

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором. Чтобы обеспечить равномерное распределение теплоносителя по всей системе, специалисты советуют не превышать разницу между отдельными петлями в 15 м, иначе меньший контур прогреется гораздо сильнее, чем больший.

Но что делать, если длина контура теплого пола 16 мм трубы различается на значение, которое превышает 15м? Поможет балансировочная арматура, которая изменяет циркулирующее по каждой петле количество теплоносителя. С ее помощью разница длин может составлять почти два раза.

Температура в комнатах

Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:

27-29 °C для жилых комнат;
34-35 °C в коридорах, прихожих и проходных помещениях;
32-33 °C в комнатах с повышенной влажностью.

В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.

Сопротивление

и эквивалентная длина фитингов в системах горячего водоснабжения

Незначительные потери в компоненте системы могут быть преобразованы в «эквивалентную длину» трубы или трубки, которая дала бы такие же большие потери напора.

Фитинги эквивалентной длины, такие как

колена – обычные 90 ^o, длинный радиус 90 ^o, обычные 45 ^o
тройники – прямые и ответвления
возвратные колена – обычные и длинные
клапаны – проходные, запорные, угловые и поворотные
сетчатые фильтры

в системах трубопроводов горячей воды указаны в таблицах ниже.

Винтовые фитинги – эквивалентная длина в футах

Эквивалентная длина (в футах) прямой трубы для таких фитингов, как отводы, возврат, тройники и клапаны. (Размер трубы в дюймах)

Винтовые фитинги – эквивалентная длина в метрах

Эквивалентная длина (в метрах) прямой трубы для таких фитингов, как отводы, возвратные линии, тройники и клапаны.

Фланцевые фитинги – эквивалентная длина в футах

Эквивалентная длина (в футах) прямой трубы для таких фитингов, как отводы, возвратные линии, тройники и клапаны.

Фланцевые фитинги – эквивалентная длина в метрах

Эквивалентная длина (в метрах) прямой трубы для фитингов, таких как отводы, возвратные линии, тройники и клапаны.

Комплект водяного теплого пола – Скачать PDF

бесплатно

Дрейтон Digistat + 2RF / + 3RF

/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея – Термостат Сеть – Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Клиент

Дополнительная информация

Инструкция пользователя GB / DAS

GB / DAS Руководство пользователя devireg 540/550 Содержание Введение 3 Знакомство с devireg 540/550 4 Как пользоваться системой отопления deviheat 6 Ежедневная работа 7 Установка часов и дня недели 10 Программирование таймера

Дополнительная информация

Laddomat 21-60 Зарядное устройство

Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения. Каждая установка должна быть измерена и выполнена в соответствии с

. Дополнительная информация

Полностью насосные системы

Полностью насосные системы (также см. Галерею изображений и «Основы системы») Термин для любого котла, который использует насос для перекачки всего тепла от котла в каждую часть системы, полностью перекачивается. Как правило

Дополнительная информация

Электрический котел

Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническому опыту мы разработали проточный электрический котел Slim Jim

. Дополнительная информация

Приводы ГЕРЦ-Тепловые

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

НАБОР ТЕПЛОВОЛНОВОДА № 946-568

НАБОР ТЕПЛОВОЛНОВОДА № 946-568 www. regency-fire.com Одобрено для использования с моделями: P36, P36D, P42, P48, P90, P95, L676S, P33S и HZ54 ВНИМАНИЕ: неправильная установка, регулировка, изменение, обслуживание или

Дополнительная информация

Описание функций

Описание функций Laddomat 21 разработан, чтобы … позволить котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел

Дополнительная информация

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Дополнительная информация

УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Котлы COMET – идеальное решение для центрального отопления. ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ РУКОВОДСТВУ Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Электронная почта: [email protected]

Дополнительная информация

Решение для экономии места.

10 KICKSPACE KICKSPACE. Более 70% людей считают, что им было бы полезно дополнительное кухонное пространство (ICM Research, 2012). Кухня любезно предоставлена Second Nature кухнями – www.sncollection.co.uk The

Дополнительная информация

Modulex. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P. Модульные конденсационные модели водогрейных котлов: 303, 454, 606, 757, 909, 1060. Инструкция №

Инструкция No.AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США РУКОВОДСТВО ПО ТРУБОПРОВОДАМ GF-115-P Газовые котельные системы Modulex Модульные, конденсационные, водогрейные котлы Модели: 303, 454, 606, 757, 909,

Дополнительная информация

1.

Гео по вертикали 2. Гео по горизонтали

1 2 1. Geo Vertical 2. Geo Horizontal 1 2 3 1. Geo Vertical 2. Geo Vertical с вешалкой для полотенец 3. Geo Vertical с крышкой Geo Vertical 47 Geo Vertical Размеры Диапазон соединений GEVW_Geo Vertical

Дополнительная информация

Энергосберегающие котлы

Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или для выработки пара для использования в промышленных процессах.К сожалению,

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ BL-8704

ИНСТРУКЦИИ ПО УСТАНОВКЕ BL-8704 ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН С ЧЕРНЫМ РЫЧАГОМ ДЛЯ ОТКРЫТОГО СТОЙКА С НАБОРОМ СТОЙКИ, РУКОЯТКОЙ, РЫЧАГОВЫМ ОТВОДИТЕЛЕМ, 8 РОЗОВОЙ И РЕГУЛИРУЕМОЙ КРОНШТЕЙНОЙ ТРУБЫ Размеры в дюймах (и миллиметрах) 1

Дополнительная информация

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Дополнительная информация

Смеситель для душа с 4 отверстиями для ванны

Инструкции по установке смесителя для душа для ванны с 4 отверстиями и список содержимого Сохраните эти инструкции для использования в будущем и для запроса запасных частей. Содержание Страница 1.Введение 02 2. Указание по безопасности

Дополнительная информация

ПРИЛОЖЕНИЕ ДЛЯ ВЛАДЕЛЬЦА СОЛНЕЧНОГО НАГРЕВАТЕЛЯ Solahart BLACK CHROME XII. и ГАРАНТИЙНАЯ ИНФОРМАЦИЯ ДЛЯ МОДЕЛЕЙ 151, 181, 182, 221, 222, 302, 303, 443.

Solahart BLACK CHROME XII СОЛНЕЧНЫЙ ОБОГРЕВАТЕЛЬ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ И ИНФОРМАЦИЯ О ГАРАНТИИ МОДЕЛИ 151, 181, 182, 221, 222, 302, 303, 443. ДЛЯ ОБСЛУЖИВАНИЯ, ПОЖАЛУЙСТА, ЗВОНИТЕ (08) 93514600 Solahart Industries

Дополнительная информация

VOYAGER 570G.744A Управление распылителем

VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л Содержание ГЛАВА 1 – ВВЕДЕНИЕ … 1 КОНФИГУРАЦИИ СИСТЕМЫ … 1 СОДЕРЖАНИЕ КОМПЛЕКТА … 3 БЛОК УПРАВЛЕНИЯ … 5 Дополнительная информация

Тороидальный датчик проводимости

Инструкции PN 51A- / rev.C Июнь 2012 Тороидальный датчик проводимости Для получения дополнительной информации посетите наш веб-сайт по адресу www. emersonprocess.com/rosemountanalytical.com ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смачиваемые материалы:

Дополнительная информация .

Система теплого пола Пластиковая труба для горячей воды Pert 16 мм

$ 0.25–0,30 доллара США / Метр | 10000 метров / метров (мин. Заказ)

Время выполнения:

Количество (метры)	1–50000	50001–200000	> 200000
Приблиз.Срок (дни)	15	25	Торг

Настройка:

Индивидуальный логотип (Мин.Заказ: 10000 метров)

Индивидуальная упаковка (Мин. Заказ: 30000 метров)

Цилиндры и трубы – кондуктивные потери тепла

Неизолированный цилиндр или труба

Кондуктивные потери тепла через стенку цилиндра или трубы можно выразить как

Q = 2 π L (t _i – t _o) / [ln (r _o / r _i) / k] (1)
, где
Q = теплопередача от цилиндра или трубы (Вт, БТЕ / час)
k = теплопроводность материала трубопровода (Вт / мК или Вт / м ^o C, британских тепловых единиц / (час ^o футов фут ² / фут))
L = длина цилиндра или трубы (м, футы)
π = pi = 3. 14 …
t _o = температура снаружи трубы или цилиндра (K или ^o C, ^o F)
t _i = температура внутри трубы или цилиндра (K или ^o C, ^o F)
ln = натуральный логарифм
r _o = внешний радиус цилиндра или трубы (м, футы)
r _i = цилиндр или труба внутри радиус (м, футы)

Изолированный цилиндр или труба

Кондуктивные потери тепла через изолированный цилиндр или трубу можно выразить как

Q = 2 π L (t _i – t _o) / [(ln (r _o / r _i) / k) + (ln (r _s / r _o) / k _s)] (2)

где

r _s = внешний радиус o f изоляция (м, футы)

k _s = теплопроводность изоляционного материала (Вт / мК или Вт / м ^o C, БТЕ / (час ^o F ft ² / фут))

Уравнение 2 с внутренним конвективным тепловым сопротивлением можно выразить как

Q = 2 π L (t _i – t _o) / [1 / (h _c) r _i) + (ln (r _o / r _i) / k) + (ln (r _s / r _o) / k _s)] (3)

где

ч _c = коэффициент конвективной теплопередачи (Вт / м ² K)

Смотрите также

Что будет с кондиционером если включить его в мороз
Как спрятать трассу от кондиционера без штробления
Толщина черновой стяжки под теплый пол
Теплый пол и двухтрубная система отопления
Теплый пол водяной настильный
Нужен ли в бане теплый пол
Схема устройства водяного теплого пола
Теплый пол чем можно покрывать
Как снять радиатор кондиционера на фольксваген кадди
Как поменять фреон в кондиционере дома
Как правильно запустить кондиционер после зимы

Линии контура дна океана – Анн-Арбор Науки о Земле

Картирование контуров дна океана

Введение

Ученые знают больше о поверхности Луны, чем о дне океана. Большой размер дна океана, его глубина и сочетание экстремальных условий (холод, темнота, сильный напор воды) — все это затрудняет его исследование. Ранние цивилизации считали дно океана гладкой чашей, лишенной особенностей и жизни. Однако дно океана не плоское; он имеет широкий спектр геологических особенностей (например, таблица 7.6).
Навигаторы кораблей и подводных лодок заинтересованы в том, чтобы избежать опасностей или препятствий для их движения. Морские археологи и профессиональные охотники за сокровищами заинтересованы в обнаружении мест кораблекрушений. Геологов и океанографов интересует, что морское дно может рассказать им о недавней и древней истории планеты, образовании островов и хребтов, движении геологических плит. Биологов, защитников природы, экономистов и рыбаков интересуют особенности, которые поддерживают большие популяции морских обитателей. Океанографы, географы, мореплаватели и картографы имеют целый словарь для этих характеристик. В таблице 7.6 перечислены многие общие черты морского дна и береговой линии.
Таблица 7.6
Абиссальная равнина. Плоская область глубоководных бассейнов океана.
Аллювиальный вентилятор. Широкие наклонные отложения наносов в устье реки или у подножия подводного каньона или речного каньона.
Атолл. Кольцевой коралловый риф, окружающий лагуну. Может иметь низкие песчаные острова. Атоллы покоятся на затопленных вулканических островах.
Банк. Судоходная мелководная область океана, образовавшаяся либо в результате подъема морского дна, либо в результате затопления суши.
Залив. Вход в море; углубление в береговой линии, часто между мысами или мысами.
Накидка. Большая точка или участок земли, выступающий в водоем. Мыс может быть полуостровом или крюком земли.
Канал. Более глубокая часть реки или гавани, которая является судоходной. Это слово иногда используется для обозначения широкого пролива.
Клифф. Очень крутой или нависающий надземный элемент.
Побережье. Полоса земли, граничащая с морем.
Континентальный шельф. Земля, образующая мелководное морское дно, простирающееся наружу от края континента; затопленная часть континента, простирающаяся на 15–50 км наружу до континентального склона.
Континентальный склон. Наклонный фронт континентального шельфа; место, где кончается континент. Это длинные склоны, часто шириной от 20 до 40 км и более. Нижняя часть материкового склона представляет собой материковое поднятие.
Континентальный подъем. Район континентального шельфа между континентальным склоном и глубоким морским дном, где скапливаются отложения с континента.
Дельта . Аллювиальные отложения в устье реки.
Устье. Устье реки или русло, или затопленный обращенный к морю конец долины, где пресная вода с суши смешивается с морской водой. Речной сток в некоторых эстуариях продолжается через континентальный шельф, образуя подводный каньон.
Гайот. Подводная гора с плоской вершиной. Вершины гайотов всегда находятся ниже поверхности океана. Также называется настольным.
Мыс. Мыс или другая форма рельефа, выступающая в океан. Обычно он находится высоко над водой и хорошо заметен, если смотреть с моря.
Остров. Масса суши меньше континента и окружена водой.
Цепочка островов. Группа островов, образованных в результате одного и того же геологического процесса (также называемая архипелагом).
Перешеек . Узкая полоса земли, соединяющая два больших массива суши.
Лагуна. Неглубокий водоем со спокойной водой, почти полностью отрезанный от открытого океана коралловыми рифами, барьерными островами или барьерными пляжами.
Морской бассейн . Большая впадина в земной коре, содержащая воду океана.
Океанский хребет. Длинный непрерывный горный массив на морском дне. Океанические хребты часто имеют вулканическое происхождение в точке или линии разделения земной коры.
Океанская впадина. Глубокая выемка или траншея на морском дне, обычно вблизи места слияния континентального шельфа и морского дна.
Полуостров. Участок земли, почти полностью окруженный водой. Обычно он соединяется с более крупным массивом суши узкой полосой суши, называемой перешейком или перешейком.
Точка. Узкая оконечность мыса, мыса, полуострова или другого элемента суши, выступающего в водоем.
Риф. Неглубокая скала или коралловое образование, часто обнажающееся во время отлива. Вдоль берега образуется окаймляющий риф; Барьерный риф – это прибрежная коралловая гряда.
Подводная гора . Изолированный подводный холм или гора. Обычно имеет форму конуса.
Мелководье. Область океана, такая как песчаная отмель, слишком мелкая для плавания.
Звук. Широкий водный путь, соединяющий два больших водоема. Это может быть водоем между материком и прибрежным островом.
Пролив. Длинный узкий водный проход, соединяющий два больших водоема.
Контурное картирование

Ученые используют подробные и точные карты и модели геологических объектов, чтобы объяснить, как формируются объекты Земли и как они меняются со временем. Трехмерные карты рельефа представляют собой масштабную модель рельефа и особенностей океана (рис. 7.29).А). Карты рельефа или модели местности представляют собой скульптурные карты, которые могут быть созданы для отображения эффектов тектонической активности или эрозии, что делает формы рельефа более реалистичными. Контурные карты — это двумерные карты, в которых используются цвета и оттенки для передачи такой информации, как относительная глубина и высота различных геологических объектов (рис. 7.29 B). Контурная карта показывает глубину (ниже уровня моря) или высоту (над уровнем моря) с помощью ряда горизонталей, которые следуют одной репрезентативной глубине или высоте. Например, уровень моря записывается как «0» и представляет собой средний низкий уровень воды. Географические объекты над уровнем моря записываются положительными числами (такими как 10 и 20, представляющие, например, метры над уровнем моря). Горизонтали соединяют точки на карте с одинаковой высотой, чтобы показать изменения высоты. Контурные карты суши называются топографическими картами. Контурные карты океанских глубин называются батиметрическими картами или диаграммами.
Процедура:
Прочтите описания функций, перечисленных в Таблице 7. 6.
Обращайтесь к таблице 7.6 при определении объектов, показанных на контурных картах, рис. (A) – рис. (I)
Изучите каждую карту, чтобы определить, задан ли уровень моря, нулевая (0) изолиния высоты. Если да, то отметьте его цветным карандашом.
Найдите контурные линии элементов сухой формы рельефа, которые возвышаются над уровнем моря. Используя мелки или цветные карандаши, раскрасьте карту, чтобы показать разницу в высоте. Оставьте синий цвет для контуров морского дна.
Найдите контурные линии объектов ниже уровня моря — те, которые показаны отрицательными числами. Раскрасьте карту оттенками синего, чтобы показать разницу в глубине.
Изучите форму контурных линий, затем определите и обозначьте объекты на картах.
Вопросы:
Какие объекты были отображены на каждой из контурных карт?
Имелись ли карты, на которых было трудно идентифицировать объект(ы)? Какая дополнительная информация вам потребуется, чтобы установить их личность?
Сформулируйте гипотезы, чтобы объяснить, как сформировался каждый из объектов на контурных картах. Как эти функции могут измениться со временем?
Придумайте пример места, которое соответствует определению более чем одного признака из Таблицы 7.6. Объясните причину своего выбора.
Чем похожи и чем отличаются следующие пары?
атолл и лагуна
пролив и пролив
перешеек и полуостров
континентальный шельф и континентальный склон
Какое значение имеют особенности морского дна для навигации
?
экономика или общественное строительство?
археология?
рыболовство или другие природные ресурсы?
Рисунок А
Рисунок В
Рисунок С
Рисунок D
Рисунок Е
Рисунок F
Рисунок G
Рисунок H
Рисунок I
батиметрия | Национальное географическое общество
Батиметрия — это измерение глубины воды в океанах, реках или озерах. Батиметрические карты очень похожи на топографические карты, которые используют линии, чтобы показать форму и высоту рельефа местности.
На топографических картах линии соединяют точки с одинаковой высотой. На батиметрических картах они соединяют точки одинаковой глубины. Круглая форма со все более мелкими кругами внутри может указывать на океанскую впадину. Это также может указывать на морскую гору или подводную гору.
В древние времена ученые проводили батиметрические измерения, перебрасывая через борт корабля тяжелую веревку и записывая длину веревки, необходимой для достижения морского дна. Однако эти измерения были неточными и неполными. Веревка часто не спускалась прямо на морское дно, а смещалась течениями. Веревка также могла измерять глубину только в одной точке за раз. Чтобы получить четкое изображение морского дна, ученым пришлось бы провести тысячи измерений веревкой.
Чаще всего ученые и мореплаватели оценивали топографию морского дна. Иногда холмы и долины морского дна было легко предсказать. В других случаях океанская впадина или песчаная отмель могли удивить мореплавателей. Это может привести к опасности для экипажа судна и экономическим потерям, если судно ударится о песчаную отмель и потеряет свой груз.
Эхолоты
Сегодня эхолоты используются для батиметрических измерений. Эхолот посылает звуковой импульс от корпуса или днища корабля на дно океана. Звуковая волна возвращается к кораблю. Время, которое требуется импульсу, чтобы уйти и вернуться на корабль, определяет топографию морского дна. Чем дольше, тем глубже вода.
Эхолот может измерять небольшой участок морского дна. Однако точность этих измерений все еще ограничена. Корабль, с которого производятся измерения, движется, изменяя глубину до морского дна на сантиметры или даже футы. Отражения от подводных организмов, таких как киты, могут нарушить путь звуковой волны. Скорость звука в воде также изменяется в зависимости от температуры, солености (солености) и давления воды. В целом звук распространяется быстрее по мере увеличения температуры, солености и давления. В океане есть разные течения, с разной температурой и соленостью. Постоянное движение океана затрудняет батиметрию.
Для решения этих проблем инженеры разработали многолучевые эхолоты. Многолучевые эхолоты имеют сотни очень узких лучей, которые посылают звуковые импульсы. Этот массив импульсов обеспечивает очень высокое угловое разрешение. Угловое разрешение — это способность измерять разные углы или точки обзора одного объекта. Высокое угловое разрешение означает, что один элемент морского дна, например вершина подводной горы, будет измеряться под разными углами, как с боков, так и с вершины.
Многолучевые эхолоты корректируют движения лодки в море, повышая точность измерений. Они также позволяют ученым картировать больше морского дна за меньшее время, чем однолучевой эхолот.
Многолучевые эхолоты также могут предоставлять информацию о физических характеристиках особенностей морского дна. Например, они могут указать, состоит ли объект из твердых или мягких отложений. Если материал твердый, сигнал от эхолота будет более сильным.

С помощью батиметрической технологии было сделано много интересных открытий. Например, тысячи подводных гор были обнаружены в центральной части Тихого океана, недалеко от американского штата Гавайи. Эти подводные горы, называемые цепью подводных гор Гавайи-Император, возвышаются на 1000 и более метров (3280 футов) над морским дном. Ученые думали, что это древние вулканы, но не могли быть в этом уверены. Используя батиметрические инструменты, образцы горных пород с вершин этих подводных гор подтвердили теорию. Эти подводные горы содержали окаменелости рифообразующих организмов, обитавших на мелководье в меловой период. Эти образцы доказали, что подводные горы стояли над водой во времена динозавров.
Батиметрические данные
Национальный центр геофизических данных США (NGDC) и Международная гидрографическая организация (IHO) измеряют и архивируют батиметрические данные. Их батиметрические измерения поддерживают безопасную навигацию и защищают морскую среду по всему миру.
NGDC, например, создает цифровые модели высот, которые используются для имитации цунами. Наличие подводных траншей или гор может напрямую повлиять на силу и путь цунами или урагана. NGDC также управляет всемирным банком цифровых данных батиметрических измерений от имени стран-членов Международной гидрографической организации.
МГО, базирующаяся в Монако, работает над достижением единообразия морских карт, внедрением надежных методов проведения исследований океана и развитием наук в области гидрографии. Гидрография – это изучение глубины и характеристик воды. Батиметрия является частью гидрографии. Это неотъемлемая часть этой науки о съемке и нанесении на карту водоемов.
Краткий факт
Серфинг!
Серфинг — это гораздо больше, чем просто «плавание по волнам». Он начинается с того, что лежит под водой. Морское дно превращает обычные волны в хорошие волны. . . и хорошие волны в отличный серфинг. Батиметрия, или измерение глубины и подъема морского дна, важна для хороших серферов.
