Двухходовой клапан для тёплого пола, систем кондиционирования и вентиляции

Двухходовой регулирующий клапан: принцип работы, виды

4.3 (86.67%) голосов: 3

Двухходовой регулирующий клапан — это ключевое, неотъемлемое звено отопительной системы, вентиляции, кондиционирования. В настоящее время широкой популярностью пользуется двухходовой клапан с электроприводом, который управляется различными датчиками. Подобные изделия характеризуются надежностью и простой установки. В статье мы рассмотрим, что представляет собой такое устройство и отметим ключевые особенности его работы.

Особенности и принцип работы
Виды и применение двухходового клапана
Разновидности
org/ListItem”> Регулирующий 2х ходовой клапан на автоматике
Клапаны с дистанционным управлением

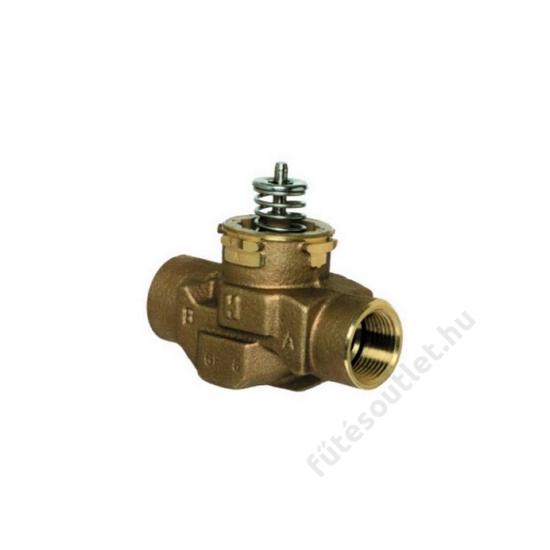

Клапан двухходовой регулирующийDanfoss VM 2 с наружной резьбой

Особенности и принцип работы

Главная отличительная особенность, которой характеризуется двухходовой клапан — это возможность пропускать воду исключительно в одном направлении. При его обратной установке, он может давать сбои или вовсе выйти из строя.

Очень часто перед самим двухходовым клапаном монтируются фильтры, которые не позволяют твердым частицам проникать в него. По большому счету двухходовой клапан по своей конструкции напоминает обычные вентили, однако все-таки есть ряд отличий. Например, у регулирующего двухходового клапана в качестве запорного элемента выступает либо шток, либо шар. Другими словами, процесс прохождения жидкости или пара регулируется либо движением штока в вертикальном направлении, либо поворотом шара с отверстием вокруг оси на 90°. Вся эта последовательность действий выполняется посредством электрических и пневматических приводов, которые подсоединены к датчикам давления и температуры.

Электромагнитный двухходовой клапан снабжен двумя патрубками для возможности осуществлять подключение к трубопроводу. Основным его предназначением является ограничение расхода воды. Исходя из того, какая конструкция у запорного клапан, принцип работы устройства идентичен принципу функционирования седельного клапана (вентиля) или шарового крана.

Двухходовый регулирующий клапан нашел свое активное применение в инженерных системах зданий с централизованным теплоснабжением. Это связано с тем, применяя его, можно снизить потребление теплоносителя и при этом сохранить нужный коэффициент смешения, чего не сделаешь при помощи трехходового клапана.

Двухходовые регулирующие клапана применяются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и обособленных отопительных систем, для управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети.

Виды и применение двухходового клапана

Устанавливать двухходовой клапан следует в тех участках, где трубы не разветвляются. Подобный тип запорной арматуры имеет угловое и прямое исполнение. Если клапан имеет один вход и выход, то вне зависимости от конфигурации он называется двухходовым.

Двухходовой клапан с сервоприводом для водяных тепловентиляторов Volcano VR и Volcano Mini

Крепление подобных устройств может быть: фланцевым, резьбовым и сварным. Изредка резьбовое соединение бывает цапкового крепления (клапан вворачивается в тело какого-нибудь устройства). Сварной вид соединения подразумевает наличие патрубков под сварку.

В качестве материала для запорно-регулирующих деталей зачастую выбирают чугун или сталь. Наибольшую популярность обрели стальные клапаны, поскольку они никак не уступают чугуну по прочности, но стоят намного дешевле.

Клапаны из стали и чугуна обычно устанавливаются в системах с большим расходом воды или пара.

Какая бы конструкция двухходового регулировочного клапана не была, наиболее качественными и эффективными признаны изделия, выполненные из стали. Процесс создания такого устройства получается наиболее технологичным, что позволяет сделать клапан ниже по стоимости, но при этом он будет высококачественным. Также популярностью пользуется и латунная арматура. При выборе роль играют также размер и показатели давления.

Латунный двухходовой регулировочный клапан — обычно небольшой по размеру и используется в узлах обвязки элементов узлов вентиляции, которые установлены в небольших помещениях. При этом двухходовой клапан может быть изготовлен в одно- и двухседельном вариантах.

Во втором случае, благодаря отличительным особенностям конструкции, можно перекрывать и регулировать поток, в котором происходит перепад давления, при котором односедельные клапаны функционировать не смогут. Стоит обратить внимание на то, что двухходовой клапан может быть сконструирован как отдельный обособленный элемент, к которому нужно подключать привод, так и с уже смонтированным приводом, обычно — электрическим. В комплектацию устройства могут входить различные электрические приводы, которые разнятся по принципу работы.

Электрический привод — электромотор, который имеет небольшую мощность. Главная его функция — втягивание соленоидов.

Клапан регулирующий 2х ходовой может выступать как ключевое звено управления калорифером или охладителем. В такой ситуации он может менять поступление теплоносителя к теплообменнику. Такой способ регулировки — очень простой, однако, есть у него и ряд недочетов, поэтому используется он в самых простых случаях.

Двухходовой клапан для тёплого пола позволяет либо ограничить объём горячего теплоносителя, либо непосредственно смешивать теплоноситель до нужной температуры. Используется для сборки смесительного узла.

Разновидности

Как уже отмечалось название «двухходовый» говорит о том, что устройство имеет выход и вход. А вот угловое или прямое у него исполнение существенной роли не играет. Оно выбирается по надобности.

И прямые, и угловые краны могут быть оборудованы системой автоматического управления. Реализуется она обычно на электроприводе, который может работать самостоятельно. Также вы может управлять им посредством дистанционного пульта.

Благодаря наличию сервопривода может осуществляться работа движения двухходового клапана, в результате которой он может или пропускать или не пропускать жидкость или газ, или пропускать в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Регулирующий 2х ходовой клапан на автоматике

Резьбовой двухходовой регулирующий клапан CV216MZ с электроприводом

Выпускается такое устройство с комплектом из обвязки датчиков, электропривода и микроконтроллера. Благодаря микроконтроллерному управлению краном можно получать и обрабатывать сведения, которые подают датчики. Дальнейшее развитие событий зависит от того, как запрограммировано устройство.

Двухходовой клапан может не быть запорным, а только регулировочным. В таком случае он не сможет обеспечить вам качественное перекрытие потока жидкости. Именно поэтому необходимо дополнительно устанавливать отдельные запорные клапаны. Если же устройство является запорно-регулирующим, то во вспомогательных элементах запорной арматуры нет необходимости.

Бывают проходные узлы, которые могут функционировать автономно, при этом для их работы электрическое питание не требуется. Это штоковая арматура с мембраной и противодействующей ей пружиной. Шток управляется и регулируется посредством мембраны и пружины. Обратная связь обеспечивается при помощи обводки, по которой движется вода из трассы. Таким образом она будет направлять мембрану в верную сторону и заодно будет двигать шток, к которому привязан запорный элемент.

Клапаны с дистанционным управлением

Управлять 2х ходовым клапаном дистанционно гораздо легче и удобнее, чем трехходовым. Однако, такой способ управления обязательно предполагает наличие электрических приводов, пульта (одного или нескольких). В подобные пультовые будут приходить все сведения о состоянии разных участков теплотрассы. Из одного из таких помещений вы можете осуществлять руководство процессом функционирования теплосети. Вы можете уменьшать, повышать давление, перекрывать конкретные ветки.

Подводя итог всего вышеописанного стоит упомянуть о достоинствах, которым обладает двухходовой регулировочный клапан:

регулирует расход и распределение ресурсов (среды), тем самым обеспечивая их экономию;
защищает сети и оборудование от перепадов давления;
устройство легко устанавливается и ремонтируется;
благодаря такому устройству приборы будут работать качественно и без сбоев на протяжении длительного
времени, главное найти ему верное применение.

Теги: монтаж системы отопления

трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Идеальная температура в жилом помещении
Назначение термостатического клапана
Разновидности по методу смешивания
– Клапан с функцией термостата
– Термостатический клапан
Виды клапанов по направленности потоков
Для каких целей применяют трехходовой клапан
Альтернативные варианты
Факторы выбора смесительного приспособления для теплого пола

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека.

В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре.

Регулирование показателей теплоносителя производится в автоматическом режиме.

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

с функцией термостата;
термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран.

Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором.

Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

Альтернативные варианты

Если площадь помещения не превышает 10 м², то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

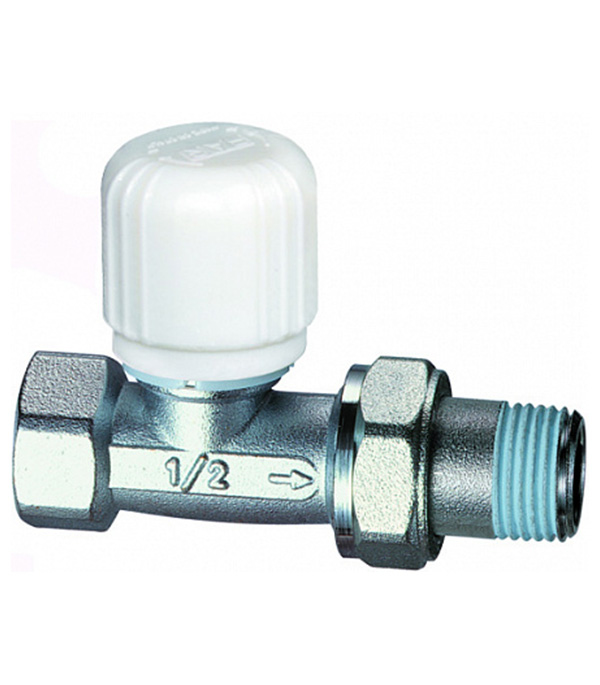

Двухходовой кран с термоголовкой

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Общая информация

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола

Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя

Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?

Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает

Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Наш ассортимент

Интернет-магазин «Сантехкомплект» предлагает широкий ассортимент термостатических смесителей от ведущих европейских производителей. У нас вы можете купить продукцию компаний Danfoss (Дания), Esbe (Швеция) и Giacomini (Италия), известных в мире своим щепетильным отношением к качеству.

Все изделия изготавливаются из коррозиестойких сплавов, хорошо переносящих воду с повышенной кислотностью, характерную для Москвы. Контроль качества регулирующего штока позволяет перечисленным производителям добиться его высокой точности и долговечности, обеспечивающих ему стабильную надежность в течение многих лет.

Трехходовой

Устройство

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы

Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

Непрерывность действия.
Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

В чем отличие трехходового клапана от двухходового?

В отличие от двухходового, работа трехходового клапана имеет совершенно другой принцип. Шток в данном случае не перекрывает постоянный поток гидравлического режима. Он постоянно открыт и настроен на определенный объем. В результате потребители получают определенный объем в количественном и качественном эквиваленте. Другими словами, клапан не способен перекрыть движение на контур регулярного гидравлического потока. При этом он может перекрыть переменное направление, что позволяет контролировать расход и напор.

Трехходовой клапан на системе отопления был получен при совмещении пары двухходовых устройств. Только оба в обязательном порядке должны работать последовательно – когда закрывается один, свою работу начинает второй.

Инструменты и материалы

Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

Набор гаечных ключей.
Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа

Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Разделительный тип

Разделительный тип трехходового клапана предназначен для разделения на две части основного потока. Для этого на устройстве имеется два выходных отверстия и одно входное. Такой вариант требуется для распределения потоков теплоносителя на два течения. Если в систему включить бойлеры, конвекторы, то без такого клапана не обойтись. Клапан разделительного типа функционирует в системе горячего водоснабжения с целью разделения жидкости. Довольно часто его используют в обвязках воздухонагревателей.

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

Рекомендуем: Как устанавливается демпферная лента для тёплого пола?

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Устройство и принцип работы двухходового клапана

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

Пневматические;
Гидравлические;
С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Устройство и область применения

Главная область применения двухходовых клапанов — системы централизованного отопления. С их помощью управляют теплоотдачей теплообменного оборудования в системах горячего водоснабжения. Такой клапан может быть частью тёплого водяного пола. В нём он выполняет функцию регулирования потоков и давления воды и охлаждающей среды.

С помощью двухходового клапана в системе тёплого пола может быть обеспечен постоянный температурный режим воды в трубопроводе. Происходит это благодаря тому, что поступающая из системы отопления вода, имеющая определённый нагрев, регулярно отдаёт тепло трубопроводу.

Основные детали такого клапана — два патрубка, позволяющие соединить его с трубопроводом. Также двухходовой вентиль оснащается шаром либо штоком специальной формы, выполняющим запорную функцию. Поворот шара вокруг оси на 90° или вертикальное вращение штока прекращает движение воды или пара по системе. Шар и шток приходят в движение с помощью пневматического или электрического привода, соединённого с температурным датчиком и датчиком давления, которые располагаются во входном коллекторе.

В этом видео вы узнаете преимущества двухходового клапана:

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Большие площади

Установка теплого пола в качестве основного вида отопления подразумевает монтаж полноценного оборудования для смешения, которое способно развести потоки на два – теплого пола и центрального отопления. Здесь необходимы трехходовые термостатические вентили с полноценным затеканием в систему.

Специалисты рекомендуют устанавливать один общий контур, где рабочая жидкость качается насосом. На входе в теплый пол врезается смесительный вентиль. Он управляется специальным регулятором температурного режима. Смесительный вентиль устанавливается между байпасом и обраткой. Датчик в верхней части клапана регулирует заданную температуру.

В случае повышения температуры, смесительный вентиль перекрывает обратку. Дальнейшая циркуляция рабочей жидкости происходит в теплоносителях теплого пола.

Источники

https://ProUteplenie.com/otoplenie/termostaticheskiy-klapan-dlya-teplogo-pola-vidy-i-kak-vybrat-shemy-montazha
https://bph-saratov.ru/otoplenie/termostaticheskij-ventil.html
https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kak-vybrat-termostaticheskij-klapan-dlya-tyoplogo-pola.html
https://seti.guru/termogolovka-dlya-teplogo-pola-vodyanogo

[свернуть]

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Последовательная схема подключения функционирует следующим образом:

Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Рекомендуем: Какое необходимо оборудование для водяного тёплого пола?

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Использовать ли пеноплекс для тёплого пола?
Как сделать тёплый пол от полотенцесушителя?
Как осуществляется подключение тёплого пола?
Как работает автоматика для тёплого пола?
Как выполнить подключение тёплого водяного пола в доме от газового котла?
Чем характеризуется тёплый пол Кнауф?

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

автоматизированная работа по снижению температуры воды;
простая и недорогая конструкция;
легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

Гидравлические;
Пневматические;
С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.

К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

с термостатическим приводом;
с термостатической головкой;
с электроприводом;
с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
Для смешивания жидкости различной температуры предусмотрена смесительная камера.
На корпусе располагается термостат, с регулятором температуры.
Термодатчик расположен на термостате.
Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Рекомендуем: Как установить тёплый пол под пробку?

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как подключить трехходовой кран на теплые полы?

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Содержание

Особенности трехходового клапана
Критерии подбора
Характеристики двухходового клапана
Схема подключения трехходового клапана
Видео: Тёплый пол своими руками: нужен ли трёхходовой кран
Общая информация
Кран для водяного тёплого пола
Часть смесителя
Зачем нужен?
Двухходовой
Из чего состоит
Как работает
Трехходовой
Устройство
Принцип работы
Термоголовка
Сервопривод
Инструменты и материалы
Процесс монтажа
Полезное видео
Выводы

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Трехходовые клапаны Esbe модели VTA320

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

Кран для водяного тёплого пола

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?

Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Имеется два типа смесительных клапанов:

Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Как работает

Трехходовой

Устройство

Принцип работы

Работа может происходить как в ручном, так и в автоматическом режиме.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Достоинства термоголовки:

Непрерывность действия.
Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

Сервопривод

Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.
Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

Нормально открытый.
Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.

Инструменты и материалы

Для работы понадобятся:

Набор гаечных ключей.
Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
Пассатижи, отвертка.

Процесс монтажа

Полезное видео

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Выводы

Двухходовой термостатический клапан в Украине. Цены на Двухходовой термостатический клапан на Prom.ua

Клапан защиты от перегрева двухходовой термостатический Regulus DBV1 в теплоизоляции

Доставка по Украине

3 180.98 грн

Купить

Интернет магазин «Рикстон»

Клапан защиты от перегрева двухходовой термостатический Regulus DBV1

На складе

Доставка по Украине

2 800 грн

2 660 грн

Купить

Pegas. Опалення та водопостачання

Двухходовой термостатический клапан перегрева Regulus DBV1

Недоступен

2 880 грн

Смотреть

Интернет-магазин «ТеплоReaL»

Двухходовой термостатический клапан перегрева Regulus DBV1

Недоступен

Цену уточняйте

Смотреть

ООО “Укрпромцентр ЛТД”

Клапан защиты от перегрева двухходовой термостатический Regulus DBV1 в теплоизоляции

Недоступен

3 306 грн

Смотреть

ІФРАТЕРМ

Клапан защиты от перегрева Regulus DBV 1 в теплоизоляции (двухходовой, термостатический)

Недоступен

2 870 грн

Смотреть

Клапан защиты от перегрева двухходовой термостатический Regulus DBV1 в теплоизоляции

Недоступен

2 660 грн

Смотреть

Интернет-магазин «ТеплоReaL»

Термостатический клапан 3/4 с выносным датчиком

Недоступен

765 грн

Смотреть

Клондайк

Клапан перегрева Regulus BVTS 95°C 1,3м

Недоступен

1 940 грн

Смотреть

Интернет-магазин «ТеплоReaL»

Клапан защиты от перегрева котла Regulus BVTS 97°C 1,3м

Недоступен

1 940 грн

Смотреть

Интернет-магазин «ТеплоReaL»

Клапан защиты от перегрева двухходовой термостатический Regulus DBV1

Недоступен

3 180. 98 грн

Смотреть

Интернет магазин «Рикстон»

Двухходовой защитный клапан Regulus DBV 1 (DBV 2), 3/4″

Недоступен

3 129 грн

Смотреть

Интернет-магазин “Газзапчасть”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 TS, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Интернет-каталог скидок “1000”

Кран радиаторный термостатический Raftec 3 4TKRP02 OB, КОД: 6633295

Недоступен

840 грн

590.99 грн

Смотреть

Интернет-каталог скидок “OBNOVKA”

Кран радиаторный термостатический Raftec 3 4TKRP02 ML, КОД: 6633295

Недоступен

840 грн

590.99 грн

Смотреть

Интернет-каталог скидок “Модна Лавка”

Смотрите также

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 PM, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Интернет-каталог скидок “PORTMONE”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 HR, КОД: 6632410

Недоступен

740 грн

517. 99 грн

Смотреть

Интернет-каталог скидок “ХО-РО-ШО!”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 TR, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Интернет-каталог скидок “TRIVIA”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 SK, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Аутлет-маркет “Скидкослав”

Кран радиаторный термостатический Raftec 3 4TKRP02 ZZ, КОД: 6633295

Недоступен

840 грн

590.99 грн

Смотреть

Интернет-каталог скидок “ZAKAZ!K”

Кран радиаторный термостатический Raftec 3 4TKRP02 ES, КОД: 6633295

Недоступен

840 грн

590.99 грн

Смотреть

Интернет-каталог скидок “ElenaShop”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 ML, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Интернет-каталог скидок “Модна Лавка”

Кран радиаторный термостатический Raftec 3 4TKRP02 PM, КОД: 6633295

Недоступен

840 грн

590. 99 грн

Смотреть

Интернет-каталог скидок “PORTMONE”

Кран радиаторный термостатический Raftec 3 4TKRP02 TR, КОД: 6633295

Недоступен

840 грн

590.99 грн

Смотреть

Интернет-каталог скидок “TRIVIA”

Кран радиаторный термостатический угловой PPR ASG 20 мм 1 2 1417599575 OB, КОД: 6632410

Недоступен

740 грн

517.99 грн

Смотреть

Интернет-каталог скидок “OBNOVKA”

Двух-ходовой термостатический клапан охлаждения DBV 1

Недоступен

3 160 грн

Смотреть

ТОВ «Інтех 2000»

Двухходовой термостатический клапан перегрева Regulus DBV1

Недоступен

Цену уточняйте

Смотреть

«Дніпро-Терм»

Двухходовой термостатический клапан перегрева Regulus DBV1

Недоступен

Цену уточняйте

Смотреть

«Termo-Flex»

Термостатический клапан Danfoss RA-N 15

Недоступен

735 грн

Смотреть

ТОВ “ВТ ЕКОТЕХНОЛОГІЇ”

Двухходовой термостатический клапан для теплого пола с термоголовкой в Благовещенске: 500-товаров: бесплатная доставка, скидка-40% [перейти]

Партнерская программаПомощь

Благовещенск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Промышленность

Вода, газ и тепло

Торговля и склад

Все категории

ВходИзбранное

Двухходовой термостатический клапан для теплого пола с термоголовкой

regmarkets.ru/listpreview/idata2/ee/93/ee93c027fa685367e57ee5bead506536.jpg”>

5 122

6265

TERMICUS T6102DUB15 RTL Клапан двухходовой для теплого пола прямой,DN15, 1/2″, +20…+50С, Kvs 1,85 м3/час

В МАГАЗИНЕще цены и похожие товары

5 421

8477

HERZ 1920124 RTL Клапан двухходовой для теплого пола угловой, DN15, +25. ..+60С, Kvs 0,60 м3/час

В МАГАЗИНЕще цены и похожие товары

5 421

8477

HERZ 1920123 RTL Клапан двухходовой для теплого пола прямой, DN15, G3/4″, +25…+60С, Kvs 0,60 м3/час

В МАГАЗИНЕще цены и похожие товары

950

1301

Клапан термостатический для теплого пола Назначение: теплый пол
