Котел для отопления частного дома – единственный способ получать тепло независимо от графика работы коммунальных служб. Если на улице проведена газовая ветка или есть возможность отвести на участке место под хранилище, можно и вовсе создать эффективные системы обогрева и ГВС, которые впоследствии не потребуют большого расхода денежных средств.

Оглавление:

1. Характеристики популярных марок
2. Стоимость напольных котлов
3. Особенности двухконтурного оборудования
4. Критерии выбора
5. Отзывы и мнения пользователей

Обзор моделей

Любая автономная отопительная система начинается с нагревательного котла. Они недешевые, но если правильно выбрать характеристики и отыскать надежную марку, проблем с его работой не будет (в этом вам поможет обзор напольных и навесных котлов). Если же вы решите купить двухконтурный напольный газовый котел, то получите в свое распоряжение еще и источник горячей воды.

Для этого даже не потребуется устанавливать дополнительный бойлер, что позволит неплохо сэкономить на электричестве.

1. Ariston Genus Premium.

Напольный газовый котел модификации Solar FS 35 FF отличается предельно высоким КПД благодаря конденсационной камере сгорания. При максимальной мощности 30-31 кВт Ariston Genus может работать в системе отопления частного дома площадью более 300 квадратов. В корпус встроен бойлер объемом 180 л, который нагревает воду до +65 °С и подает ее со скоростью 26,5 л/мин. Это прибор для большой семьи, оснащенный всей возможной защитной автоматикой.

Двухконтурные Ariston как для европейского оборудования вполне доступны по цене. Они приспособлены к работе в наших непростых условиях и, по отзывам, неплохо справляются со своими функциями даже при нестабильном напряжении в энергосети или изменении подачи в газовой магистрали.

2. Protherm 20 KLZ (Bear).

Настоящий «медведь» с чугунным теплообменником и встроенным накопителем горячей воды на 90 л.

Напольный газовый котел имеет открытую камеру сгорания, но электронный процессор позволяет плавно регулировать мощность оборудования, оптимизируя расход топлива.

Protherm Bear предусматривает два основных режима работы: на один контур ГВС летом и на два – зимой. «Кушает» этот медведь 130 Вт/ч и способен нагреть воду для отопления до +85 °С, а в сети водоснабжения – до +40-70 °С с поддержкой разбора на уровне 12,4 л/мин.

Безопасность обеспечивают различные автоматические системы:

• Контролер тяги, отключающий напольный котел при избытке продуктов сгорания в дымоходе.
• Непрерывная автодиагностика с выведением результатов на дисплей.
• Встроенный циркуляционный насос с функцией выбега, продолжающий работу даже после отключения горелок, чтобы не допустить перегрева.

Двухконтурные котлы производства Protherm по отзывам специалистов отличаются надежностью, простотой в обслуживании и ремонтопригодностью. Это оборудование хоть и средней ценовой категории, но очень приличного качества.

Снижение стоимости достигается за счет применения доступных материалов, таких как сталь и чугун.

3. Baxi Slim 2.300-i.

Итальянский напольный котел отопления при своих небольших габаритах буквально нафарширован техническими новинками и полезными функциями. В его корпусе разместились:

• ионизационный контроль пламени;
• встроенный бойлер;
• надежный чугунный теплообменник;
• циркуляционный насос;
• программируемый таймер и манометр;
• датчики тяги и протока;
• самодиагностика.

При мощности 22 кВт Slim 2.300-i гарантирует ГВС около 13 л/мин воды, подогретой на 25 градусов.

По мнению специалистов, напольные газовые двухконтурные Baxi весьма капризны и требуют создания почти тепличных условий для работы. Единственное, с чем эти модели могут мириться – падение давления в системе газоснабжения.

4. АОГВ-25 КСВС.

Самые недорогие в нашем обзоре – напольные котлы российского производства с естественной тягой, то есть требующие подключения к дымоходу. При мощности 25 кВт АОГВ способен отапливать частный дом площадью до 200 квадратов. Плюс обеспечивает владельца 6 литрами подогретой воды в минуту, увеличивая ее первоначальную температуру на 35 градусов. Автоматика в этих моделях стоит итальянская, так что надежность и безопасность у отечественных вариантов не хуже, чем у европейских. А цена – вполне подъемная для среднестатистического жителя России.

5. Fondital Bali BTFSE 32.

Итальянский котел с закрытой камерой сгорания, встроенным 60-литровым бойлером и расширителем на 12 л. Имеет достаточно высокий КПД (93%), невосприимчив к сбоям в основных системах подачи топлива и электроэнергии. Материал теплообменников: чугун на отопительной ветке и нержавеющая сталь для ГВС. Также в описании к модели указана возможность «летнего» отключения основного контура.

Такие приборы применяются на достаточно крупных объектах площадью до 300-320 м². Работают на природном или сжиженном газе без покупки дополнительного оборудования – это базовые опции. В комплекте поставляется циркуляционный насос Wilo.

Стоимость
Цены на популярные напольные двухконтурные приборы:

Производитель	Модель	Цена, рубли
Protherm	20 KLZ R16 «Bear»	106 130
Baxi	Slim 2.300-i	138 030
Аляска	АОГВ-25 КСВС	28 710
Fondital	Bali BTFSE 32	267 660
Ariston	Genus Premium	70 600
Ferroli	Pegasus D 30 K 130	167 420
ACV	HM 70N	468 000

Долговечность во многом зависит от металла, из которого сделан самый главный элемент – теплообменник:

1. Чугун, хоть и весит немало, гарантирует долгий срок службы газового оборудования. Отличается коррозионной стойкостью и прочностью. Такой теплообменник отлично дополнит мощный напольный газовый котел в частном доме большой площади.

2. Сталь – относительно легкий и более дешевый металл, упрощающий транспортировку и монтаж. Но за это, судя по отзывам и характеристикам, придется расплатиться меньшим сроком службы.

Также двухконтурные котлы могут иметь битермические или сдвоенные теплообменники. Первые более компактные, поскольку труба нагрева для ГВС у них расположена внутри другой – отвечающей за отопление.

Такие узлы хоть и позволяют делать котлы меньших размеров, своим владельцам могут доставить немало проблем. Причина – быстрое отложение накипи и зарастание отверстий, в результате чего отдача нагревателя заметно ухудшается. Применять подобные котлы можно только в автономных системах с предварительной подготовкой воды. Сдвоенный теплообменник состоит из отдельных частей, каждая из которых работает строго в своем контуре, и потому реже выходит из строя.

Если для вас важна экономичность газового напольного оборудования, обратите внимание на конденсационные двухконтурные котлы. В них применена новая технология преобразования тепла, увеличивающая КПД нагревателя при меньшем расходе энергоносителей.

Следует учитывать и тип исполнения прибора в плане организации его работы в контуре ГВС. Здесь можно выбрать один из вариантов:

1. Проточный – достаточно компактный напольный газовый котел, в котором нагрев воды для отопления и водоснабжения происходит одновременно только при небольшом разборе.

2. Бойлерный – имеет встроенный накопитель и может обслуживать сразу несколько точек потребления независимо от напора в водопроводе. Отличается большими размерами и высокой стоимостью.

3. Комбинированный – оснащается дополнительными элементами для нагрева воды (ТЭН) или подключается к солнечным коллекторам.

Если двухконтурный газовый напольный котел не оборудован накопительным бойлером, его можно монтировать не дальше 5-8 метров от потребителя нагретой воды.

Рекомендации по выбору

Определившись с конструкцией, будет проще подобрать газовый котел по техническим характеристикам:

• Мощность.

Основной параметр, который нужно привязать к размерам частного дома. Точнее, к водоразбору и потребности владельцев в отоплении. Чем мощнее напольный котел, тем быстрее осуществляется нагрев в контурах, но и потребление газа при этом тоже увеличивается. В среднем на каждые 10 м² площади расходуется 1-1,3 кВт мощности. Но приобрести лучше котел, который обеспечит такой обогрев при 80%-ной загруженности, то есть нужно еще заложить запас около 0,2-0,3 кВт/м². Столько же будет потребляться при активном разборе на ветке ГВС – итого получаем 140-190 Вт/м².

Постарайтесь подобрать оборудование с двумя ступенями мощности – это продлит срок его службы и позволит регулировать расход газа.

• КПД.

Показатель эффективности работы. Напольные модели предыдущего поколения с атмосферными горелками имеют коэффициент около 0,8-0,92. В более продвинутых сериях, где используется закрытая камера сгорания, эта цифра доходит до единицы.

• Давление в контуре отопления.

Лучше выбрать в соответствии с расчетом самой системы. Эта характеристика напольного нагревателя должна быть тем выше, чем длиннее ветка обогрева.

• Подача воды (л/мин).

Зависит от ее потребления в вашем доме. Для семьи из двух человек хватит и 2,5 л/мин, но при значительном водоразборе понадобится более продуктивный агрегат.

При нестабильном напряжении в сети лучше купить энергонезависимый напольный котел. В противном случае без дополнительного подключения к ИБП вы рискуете остаться в разгар сезона со сгоревшим отопительным оборудованием, не выдержавшим перегрузки.

С другой стороны, такой газовый нагреватель будет лишен большинства функций и без поддержки автоматики потребует настройки вручную. А чтобы энергонезависимый котел не превратился в источник опасности, регулировку стоит доверить специалисту.

Мнения покупателей

«Вообще не знаю, как у нас в России работают итальянцы, немцы и прочие европейские котлы. Соседи с таким красавцем уже вторую зиму мучаются. В наших условиях умная электроника и тонкие настройки – скорее минус, чем плюс. А у меня четвертый год стоит напольный Гефест: два контура, закрытая камера сгорания и полный игнор, что к качеству газа, что к скачкам напряжения. А самое замечательное – его скромная цена».

Роман Поляков, Нижний Новгород.

«Решили купить 12-киловаттник Конорд на два контура. Жаль, раньше отзывы про него не прочитали. Перезимовали первый сезон, впечатление осталось двоякое. Вроде частный дом почти в 100 квадратов греет хорошо, но экономии по расходу газа мы не увидели. ГВС и вовсе работает как-то странно – такое ощущение, что просто отправляет в кран воду из отопительной системы (слишком горячая и хватает ненадолго). Искупаться нереально».

Ангелина Беляева, Ростов-на-Дону.

«В нашем поселке постоянно перебои со светом, к вечеру даже лампочки еле светятся, так что пришлось купить энергонезависимый напольный газовый котел Electrolux без автоматики. Зато в нем точно ничего не поломается – просто нечему. А термопаре и горелке с регулятором я и сам могу «скорую аварийную помощь» оказать».

Вячеслав, Москва.

«Очень довольны, что заменили старый АОГВ на Protherm. Раньше постоянно какие-то перебои были – то вода в кране температуру самостоятельно меняет, то батареи остывают. Теперь таких проблем нет. Напольный котел с бойлером успевает и на радиаторы тепло подавать, и в кухню-ванную подогретую воду».

Валентина Павловна, Краснодар.

Дата: 17 мая 2016

настенный. этаж, устройство и принцип работы

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром заключается в возможности одновременно обеспечивать помещение отоплением и горячим вода. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только при полной исправности и слаженности работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждую значимую составляющую такой конструкции в отдельности.

Как работает газовый котел?

Котел газовый двухконтурный способен работать в 2-х режимах:

• отопление – по контуру с модулем первичного теплообменника;
• ГВС – по контуру с модулем пластинчатого теплообменника.

Переключение между режимами происходит специальный трехходовой клапан .

Чаще всего
обогрев помещений происходит по следующей схеме:

• при снижении температуры в доме ниже заданного параметра автоматика дает сигнал циркулярному насосу на срабатывание системы;
• вода начинает свое движение в системе, создавая вакуум в обратке;
• одновременно с началом движения воды включается горелка;
• при прохождении воды через теплообменник она нагревается, а затем начинает переносить тепло;
• “Проходя” через все радиаторы, теплоноситель остывает – это вызывает его возврат на вход в котел с пониженной температурой;
• , то вода, проходящая через теплообменник, повторно нагревается.

Рекомендуем: Источник бесперебойного питания для газового котла отопления. Какой выбрать для котельной частного дома?

При достижении заданной температуры (которая регулируется температурой теплоносителя или воздуха) горелка выключается, а вода, приводимая в действие насосом, продолжает кратковременно циркулировать ( режим постциркуляции ) пока теплообменник не остынет. После этого котел будет отключен до тех пор, пока температура не начнет снижаться. При снижении температуры на 1 °С котел снова начинает работать.

При нагреве воды работа агрегата почти такая же – единственное изменение рассматривается включение горелки в результате расхода воды … В этом режиме работы (открытие крана вызывает зажигание горелки) , трехходовой клапан закрывает воду внутри котла. Горячая вода нагревает модуль вторичного теплообменника, а от него нагревается проточная вода. Система отключается после закрытия крана.

примечание

Большинство двухконтурных моделей работают только в одном режиме – при включении воды обогрев помещения прекращается и продолжается только после закрытия крана.

Чаще всего прекращение отопления дома практически незаметно, так как трубы отопления не успевают сильно остыть за время пользования ГВС. Если такой вариант работы вас не устраивает, вы можете ознакомиться с теплообменником комбинированным .

Способ установки

Монтаж газовых котлов двухконтурного типа бывает:

• настенный;
• открытый.

Настенные модели представляют собой компактный блок, по размеру напоминающий кухонный шкаф. Их не нужно устанавливать в отдельном помещении, поэтому устройство можно смело крепить к стене в любой комнате. Максимальная мощность настенной модели составляет 30-35 кВт, чего достаточно для обогрева площади 250-350 м².

Напольные котлы более мощные, а значит, больше и тяжелее. Одни модели разрешено устанавливать в жилом помещении, другие требуют отдельного помещения – котельная .

Каждый производитель котла прописывает в инструкции требования к установке своего оборудования, при этом обязательно указывается объем требуемого помещения, наличие дымохода и вентиляции и расстояние от верха котла до потолок.

Внимание! При выборе котла необходимо учитывать его мощность. Если достаточно, то берите настенную модель. Если требуется котел повышенной мощности, то оптимальным выбором станет напольный вариант.

Вне зависимости от модели котла и способа установки предварительно необходимо предоставить сертифицированный проект , одним из условий которого является газовый счетчик … Все работы по установке газового котла можно выполнить самостоятельно, с учетом обязательных условий, указанных в инструкции.

После завершения монтажных работ необходимо обратиться в газовую службу, имеющую лицензию на ввод газового котла в эксплуатацию. Работники предприятия должны подключить котел к системе газоснабжения и провести пробный пуск оборудования. Если все работы проводятся с соблюдением правил техники безопасности, то котлом можно пользоваться.

Пригодятся: Автономная газификация частного дома

Тип камеры сгорания

Газовая горелка в агрегате расположена в камере сгорания, которая бывает двух типов:

• атмосферная;
• форсированный (с турбиной).

Важно! Двухконтурный котел с атмосферной камерой можно устанавливать только в помещениях с хорошей вентиляцией.

Кислород, необходимый для горения, берется прямо из помещения, а пригоревшие продукты выйти в дым и т.д.

В котлах с закрытой камерой сгорания выход представляет собой «трубу в трубе», в конструкции которой имеется вентилятор. Этот дымоход должен быть выведен на улицу или в стену, расположенную сзади котла. По одной трубе в котел проникают воздушные массы, а по другой из него удаляются продукты жизнедеятельности.

Рекомендуем: Газовое отопление в частном доме. Какой газ лучше?

Несмотря на то, что котел с закрытой камерой работает лучше всего, поскольку воздух поступает непосредственно в зону горения, он обладает примерно недостатки :

• при боковом ветре воздух может быть такой силы, что легко может задуть горелку – это приведет к отключению котла;
• замерзание и обледенение в холодное время года;
• работа возможна только при подаче питания.

Именно из-за этих отрицательных качеств часто устанавливают котлы с открытой камерой, главное чтобы был исправный вентиляционный канал.

Мощность котла

Основным критерием, который необходимо учитывать при выборе газового котла, является его мощность. Но перед приобретением оборудования стоит заранее рассчитать, какой мощности оно должно обладать . При этом обязательно учитывать следующие факторы:

• площадь помещений, необходимая для обогрева;
• высота стен;
• толщина стенки и материал;
• количество и площадь окон и дверей;
• качество изоляции;
• географическое положение;
• этажность;
• тип крыши;
• отделочный материал здания;
• наличие теплого или холодного чердака.

Требуется прибавить к результатам 20-30%, чтобы у котла был запас мощности.
Благодаря этому двухконтурный газовый котел зимой не будет работать на пределе своих возможностей, что благоприятно скажется на его долговечности.

Если нет возможности точно рассчитать требуемую мощность котла, нужно взять площади всех комнат и полученную цифру умножить на 100-150.

Получится мощность котла (выраженная в ваттах), необходимая для полноценного отопления и горячего водоснабжения.

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство на полную мощность. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Атмосферные котлы отопления оснащены обычной металлической трубой, а турбированные модели – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют никакой опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Дополнительные требования

Итак, принцип работы двухконтурного газового котла отопления и горячего водоснабжения нам ясен. И мы думаем, что на волнующий многих потребителей вопрос, как работает двухконтурный газовый котел, мы ответили полностью. Но есть несколько дополнительных параметров, которые мы не можем игнорировать.

Начнем с одного очень важного узла – дымохода. Поскольку в нашем модельном ряду есть два типа: с открытой и закрытой камерой сгорания, для каждого из них можно использовать разные дымоходы. Для закрытой камеры хорошо подходят коаксиальные трубы, для открытой камеры – обычные. Важным моментом являются размеры дымохода для газового котла. В первую очередь вас должен интересовать его диаметр или сечение. Здесь очень важно точно соотнести мощность агрегата – диаметр и длину выходного патрубка. Обычно производитель указывает это соотношение в паспорте изделия, где указаны габаритные параметры самого газового котла.

Внимание! Диаметр выпускной трубы должен быть меньше внутреннего диаметра дымохода. Это основа правильно подобранного дизайна. Если его придерживаться, то ошибиться с подбором трубы будет сложно.

Характеристики расхода топлива

Расход топлива

Как правильно определить расход газа в газовом котле? Многие могут сказать, что это очень странный вопрос.

• Во-первых, такие показатели обычно указываются производителем в сопроводительной технической документации.
• Во-вторых, это можно определить чисто практическим путем, установив газовый счетчик на котел.

Но нас интересует совсем другой вопрос. Ведь не редкость в настоящее время газовое оборудование приобретают владельцы частных домов, где магистрального газа нет на виду. Они используют баллонный газ. И здесь наш вопрос будет очень актуальным. Скажем так, расход пропана у газового котла обычно меньше, чем у основного котла. Почему?

• Баллонный сжиженный газ всегда подается на горелку с одинаковым давлением. Без прыжков и падений.
• Максимально очищается на заводе, благодаря чему при сжигании количество негорючих частиц минимально. А это высокий КПД самого отопительного оборудования.

Пожалуй, достаточно, чтобы дать высокую оценку этому виду топлива. Кстати, тот, кто решил установить в своем доме газовое оборудование, которое будет работать на сжиженном газе, обязательно должен понимать, как работает газовый отопительный котел именно на этом топливе. Принцип работы тот же, но обслуживание усложняется. Все дело в цилиндрах, которые придется менять вручную. И это самое сложное, все остальное делает автоматика.

Схема соединения труб

Потребляемая мощность

В устройстве энергозависимых газовых котлов отопления двухконтурного типа применяется система автоматики. Об этом уже упоминалось выше. Очень многих интересует вопрос: сколько потребляет электроэнергии газовый котел, сильно ли это отразится на финансовом положении семьи?

Все будет зависеть от того, насколько сложна автоматика, и сколько дополнительных устройств и блоков, работающих от сети переменного тока, будет включено в тепловой узел. Конечно, циркуляционный насос значительно поднимет эту планку. Это самый энергоемкий элемент конструкции котла. Все остальные узлы маломощные, поэтому больших затрат не принесут.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 отвечают за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Отличается сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью из которых обеспечена подача горячей воды.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Устройство двухконтурного газового котла

Устройство двухконтурного настенного газового котла показано на схеме:

1 – основной теплообменник; 2 – газовая горелка; 3 – расширительный бачок; 4 – циркуляционный насос; 5 – теплообменник нагрева воды; 6 – термостатический клапан.

На схеме видно, что двухконтурный котел имеет еще один теплообменник (5) – для нагрева воды. В этом теплообменнике два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся навстречу друг другу, но по разным трубам, разделены стенками труб и не смешиваются друг с другом. Но эти стенки настолько тонкие, что тепло от теплоносителя легко передается водопроводной воде.

Теплообменник выполнен в виде «гармошки» для улучшения теплообмена:

Вода (по трубе 2) и теплоноситель (по трубе 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубе 3.

Назначение отходящих труб следующее:

Как правило, концевые трубы для подключения к отоплению, вторая в конце – для подключения к холодному водоснабжению и горячий выход. Но проверьте и паспорт вашей модели котла.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Принцип работы котла: часть 2

Но на этом все не заканчивается. После включения котел начинает работать по нарастающей. Сначала на минимальной мощности, а со временем она достигает максимума. Когда настенный двухконтурный газовый котел на каком-то этапе нагревает носитель до заданной температуры, агрегат переходит в режим модуляции. Если при первом пуске мощность превышает допустимую, микропроцессор подает сигнал на отключение горелки. Повторная активация осуществляется через три минуты. Камера сгорания металлическая и имеет специальную термостойкую обмотку. Над ним находится теплообменник, под ним горелка. Последний загорается именно в тот момент, когда температура носителя в системе падает и требуется подогрев воды. Вместе с ним в работу включается и циркуляционный насос, предназначенный для прогона воды по замкнутой системе. При достижении заданной температуры двухконтурный газовый настенный котел переходит в режим ожидания. В одних моделях горелка горит, но на минимуме, в других гаснет и загорается при подаче газа.

Специфика работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В обычной эксплуатации такое оборудование работает на на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. К тому же покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Устройство, структура и характеристики оборудования

Котел газовый двухконтурный – устройство, в котором тепловая энергия вырабатывается в результате сжигания газа. Полученная энергия направляется на нагрев воды, используемой для отопления дома, а также подается в систему горячего водоснабжения.

Из чего состоит такой агрегат:

• горелка газовая;
• теплообменник;
• воспламенитель;
• отопительный контур;
• горячее водоснабжение;
• Расширительный бачок;
• циркуляционный насос жидкости;
• дымоход необходим для удаления продуктов сгорания;
• автоматика – позволяет управлять котлом, а также контролировать температуру.

При выборе газового агрегата двухконтурного типа важно точно знать, на что нужно обращать внимание в первую очередь. Именно поэтому стоит более подробно ознакомиться с его устройством.

Типы теплообменников

Основное отличие двухконтурного устройства в том, что он способен нагревать воду для отопления помещения, а также для горячего водоснабжения.
Внимание! Обе функции не могут работать одновременно.

Поэтому устройство содержит специальные теплообменники следующих типов.

Сдвоенный

Включает в себя 2 модуля, каждый из которых представлен отдельно – основной и пластинчатый. В первичке нагревается вода, необходимая для отопления дома, а во вторичной – вода, предназначенная для хозяйственных нужд.

Если посмотреть на конструкцию двойного теплообменника, то первый тип модуля сравним с трубкой с ребрами, а вторичный выглядит как набор пластин. Оба эти модуля соединены друг с другом, поэтому представляют собой единую часть, однако конструкции расположены в двух разных частях котла – сверху основной, и снизу плиты.

Битермальный

Внешне выглядит как 2 металлические трубки, вставленные одна в другую. Во внутренней части 1-й трубы нагревается вода, используемая для хозяйственных нужд, а 2-я труба (наружная) нужна для отопления.

Сдвоенная теплообменная система считается самой качественной и долговечной . .. Дело в том, что при нагреве воды для бытовых нужд забирается проточная вода, что приводит к большому количеству накипи в трубах.

Такая ситуация способствует частому ремонту узла или требует его полной замены, что не всегда просто сделать.

И если в двойном теплообменнике можно заменить только некоторые детали ГВС, то в случае битермической сепарации потребуется установка нового устройства, что обойдется владельцу в два раза дороже.

Также стоит учитывать тот факт, что при выходе из строя системы горячего водоснабжения в двухконтурном газовом котле двойной теплообменник будет продолжать успешно обогревать помещение, тогда как битермический придется ремонтировать, так как он будет быть полностью непригодным.

Материал теплообменника

При выборе газового котла двухконтурного типа стоит обратить особое внимание на материал изготовления теплообменника:

• Cink Steel — самый дешевый и быстрый «вышедший из строя» материал;
• нержавеющая сталь – это более прочный материал, который отличается немалой ценой, однако КПД такого котла достаточно низкий;
• медь – этот прочный материал отличается хорошим КПД, поэтому высокая стоимость устройства с медным теплообменником не пугает многих людей, предпочитающих в будущем меньше платить за газ.

Рекомендуем: Где можно установить газовый котел в частном доме? Правила и требования к снаряжению

Медь считается лучшим вариантом, поэтому большинство современных и качественных котлов имеют теплообменники из этого материала.

Автоматика котла позволяет предотвратить перегрев, а снизить чрезмерную химическую активность можно за счет использования химически нейтральных материалов, таких как полимерные трубы.

Типы горелок

В зависимости от типа контроля пламени горелки можно разделить на следующие типы:

1. Одноступенчатые – нет промежуточных положений, горелка либо работает, либо в выключенном состоянии. Это не лучший режим работы, так как блок включается/выключается.
2. Двухступенчатый – есть 2 режима работы устройства – 50-60% и 100% мощности. Требуемая мощность поддерживается автоматически. За счет уменьшения количества включений/выключений эти типы горелок работают в более экономичном режиме и хорошо поддерживают требуемую температуру.
3. Модулированные – это самые дорогие, но и самые экономичные типы горелок. Они управляются автоматикой, и имеют возможность устанавливать именно ту мощность, которая требуется в определенное время – от 10 до 100%. Поскольку двухконтурный котел, оснащенный модулирующей горелкой, имеет минимальное количество циклов включения/выключения при работе, он обладает повышенной долговечностью. С положительной стороны такие котлы имеют значительно меньший расход топлива, чем другие модели.

Наиболее экономичным вариантом является котел с модулируемой горелкой. Он позволяет установить необходимую температуру в помещении, а также подогреть воду до необходимых значений.

Автоматика

Для обеспечения безопасной эксплуатации котла и облегчения его работы газовые котлы должны быть оснащены автоматикой … Параметры, которые отслеживаются с ее помощью:

• контроль пламени;
• давление газа;
• наличие тяги в дымоходе.

Если один или несколько вышеперечисленных параметров не соответствуют норме, котел не включится.

Но для повышения комфортных условий проживания, а также для упрощения эксплуатации стоит выбирать модели, которые имеют широкие возможности настройки и . К дополнительным функциям газовых котлов относятся:

1. Возможность установка стабильной температуры для отопления помещений и нагрева воды. Эта функция может быть достигнута благодаря двум типам автоматизации. В одном случае контролируется температура воды, а во втором температура воздуха.
2. Возможность греющая жидкость для системы отопления с различным температурным режимом . Это может потребоваться, например, если делаются полы с подогревом. В трубах, проложенных под полом, можно давать более высокую температуру, а в радиаторах – пониженную.
3. Контроль горения – модуляция пламени, электронное зажигание, плавный пуск.
4. По таймеру подача горячей воды в заданное время. Эта функция позволит настроить нагрев воды на определенное время, чтобы утром, перед выходом на работу, можно было принять душ, а не ждать, пока нагреется бойлер.
5. Насос постциркуляции – после достижения жидкостью заданной температуры и отключения горелки насос продолжает работать определенное время, что позволит циркулирующей воде «снимать» энергию с охлаждающих теплообменников.

Также не стоит забывать об автоматических системах безопасности, которые предотвратят возникновение различных аварийных ситуаций и оповестят при выходе из строя оборудования.

Схема двухконтурного котла

Поговорим о том, как правильно подключить устройство. Зачастую этим занимаются профессионалы, но если вы решили заняться этим самостоятельно, то без определенных знаний ничего не выйдет. Во-первых, двухконтурный газовый котел, принцип работы которого мы уже рассмотрели, должен предусматривать механический фильтр на входе. Желательно предварительно установить запорный вентиль на обратке котла. Это сделано для того, чтобы не приходилось проветривать систему в случае поломки агрегата. После этого монтируется непосредственно котел, затем подводятся коммуникации, то есть водопровод, газ и устанавливаются коаксиальные трубы для отвода продуктов сгорания и подачи кислорода. В любом случае запуск системы осуществляется под контролем газовой службы. Не забывайте, что двухконтурный газовый котел, напольный или настенный, необходимо устанавливать строго по уровню.

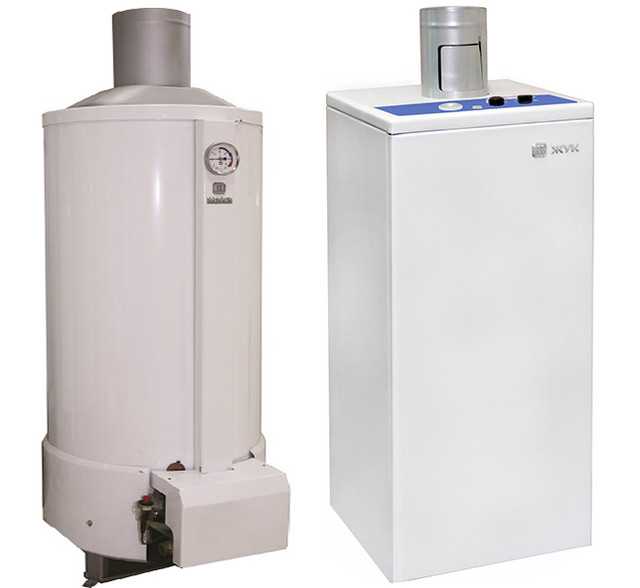

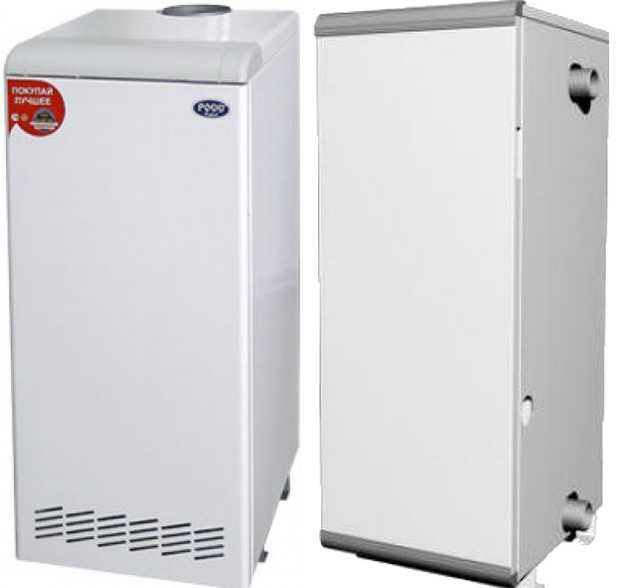

Котел двухконтурный с закрытой камерой сгорания. Обзор напольных газовых котлов на два контура

Изношенность инженерных коммуникаций, высокие тарифы, низкое качество отопления и другие негативные моменты становятся причиной перехода на автономное системное отопление. Самый выгодный вариант – одноконтурные и двухконтурные газовые напольные котлы. Первые вырабатывают тепло, достаточное для больших зданий, экономно расходуют топливо без ущерба для эффективности. Но чтобы получить горячую воду, к ним подключается бойлер, занимающий свободное место. Более компактный – двухконтурный напольный газовый котел. Жидкость для хозяйственных нужд в неограниченном объеме нагревается при прохождении через второй теплообменник, иногда имеется встроенный бойлер.

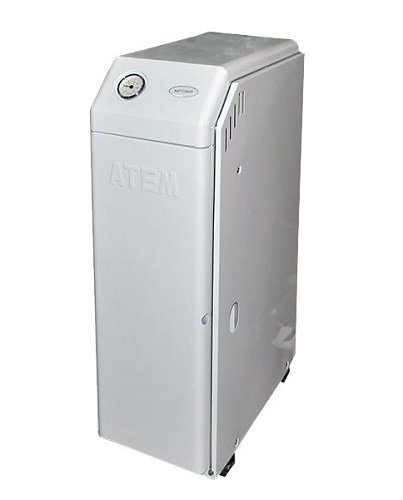

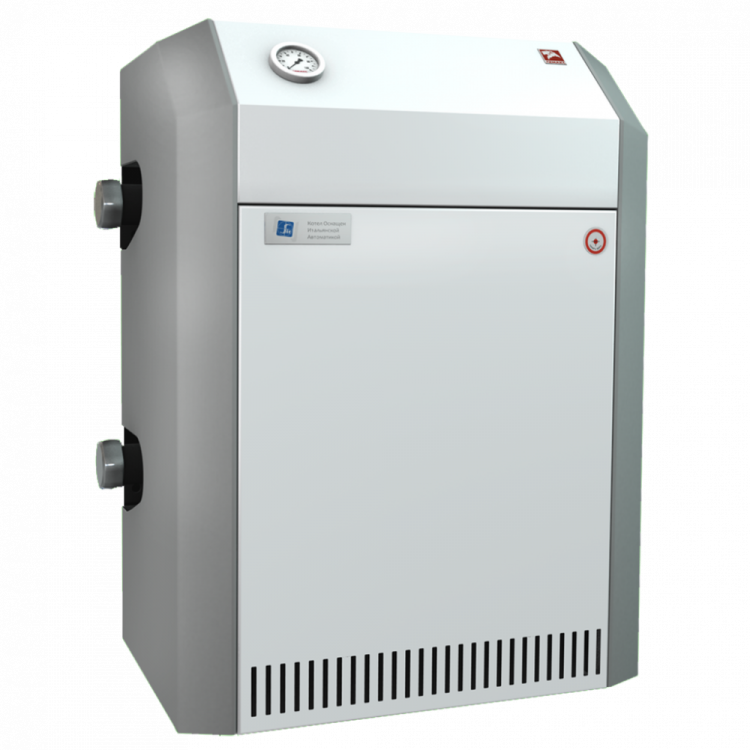

Напольные газовые модели превосходят настенные по мощности, массе и габаритам. Они предназначены для отопления и снабжения горячей водой крупных зданий. Теплообменники изготавливаются из чугуна, стали или меди. Тип металла влияет на вес, теплопроводность и другие свойства. Лидером по прочности, долговечности и устойчивости к коррозии является чугунный двухконтурный котел с напольным креплением. Сталь выделяется своей легкостью, что упрощает монтаж и транспортировку. Медь имеет высокий уровень теплопроводности, но является дорогим материалом.

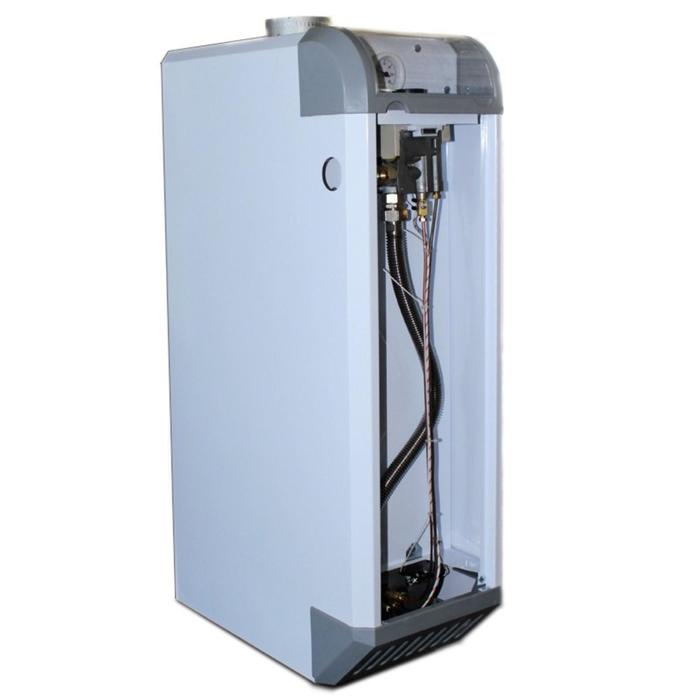

В комплектацию газовых котлов с двумя контурами кроме теплообменников входят устройства для безопасной эксплуатации, горелки, система отвода продуктов сгорания, фильтры грубой очистки. Некоторые виды оборудования оснащены циркуляционным насосом, расширительным баком, вентилятором, элементами автоматики и электронного управления.

Принцип работы

Действие обычного двухконтурного газового напольного котла основано на нагреве теплоносителя за счет тепла, выделяющегося при сгорании голубого топлива. Важный момент – температура воды при возврате должна быть более 60 ºС. В противном случае на теплообменнике будут конденсироваться продукты сгорания, их агрессивные кислоты губительны для металла. Конвекционное устройство имеет простую конструкцию и достаточно высокий КПД.

Котлы конденсационного типа берут остаточное тепло от выхлопных газов, оседающих на стенках экономайзера. Используется высокая энергия сгорания. КПД увеличивается на 9-20%. Для охлаждения воды последовательно подключаются различные низкотемпературные нагревательные элементы.

Тип камеры сгорания

Вентиляция может быть принудительной или естественной. В первом случае используется напольный двухконтурный котел с закрытой камерой сгорания. Прибор не забирает кислород из помещения – он поступает через воздуховоды. Продукты горения удаляются через специальную конструкцию – трубу в трубе: внешняя отвечает за приток воздуха, а внутренняя – за удаление ненужных газов. Такое оборудование не выжигает кислород внутри дома, поэтому может располагаться в любом помещении.
Естественный вариант предполагает вертикальный дымоход и открытую камеру сгорания. Отработанный воздух выводится через трубу за счет тяги. Преимуществом этого метода является независимость от электричества. Недостатком системы является то, что подача кислорода происходит из помещения. Дымоход утеплен для предотвращения образования конденсата.

Основные характеристики

Представлен обзор двухконтурных напольных котлов средней мощности.

Области применения

Оборудование устанавливается как в жилых (включая квартиры), так и в производственных зданиях. Однако, по отзывам, напольные двухконтурные газовые котлы в основном используются в частных домах средней площади при отсутствии центрального подвода горячей воды. Их нецелесообразно использовать в зданиях с несколькими точками водозабора, которые одновременно нуждаются в нагретой жидкости.

Производители и стоимость двухконтурных котлов газового типа

Аристон. Качественные напольные газовые котлы с двумя контурами, среднего класса. Переход с природного газа на сжиженный осуществляется заменой горелки. Мощность – 24-64 кВт. Отличительные особенности: тяжелые чугунные теплообменники, пониженный уровень шума, автоматическая адаптация, поддержание заданной температуры, устойчивость к перепадам напряжения в сети, работа при пониженном давлении подачи газа, экономичный расход топлива. Представители линейки Unblock оцениваются в 48 000 – 150 000 рублей.

Протерм. Европейское качество по доступным ценам. КПД газового напольного двухконтурного котла отопления Protherm находится в пределах 80-93%. Большинство из них изготовлены из чугуна, некоторые из них из стали. Мощность – от 12 до 150 кВт, ремонтопригодность. Оптимальный микроклимат поддерживается системами самодиагностики и регулирования. Стоимость в зависимости от модели варьируется в пределах 65 000 – 300 000 рублей.

Бакси. Газовые напольные котлы с двумя контурами предназначены для эксплуатации в стабильных «мягких» условиях. Длительный простой не влияет на работу автоматики. Производитель гарантирует интенсивную работу даже при пониженном давлении газа. Эффективность – 85-93%. В магазинах купить напольный газовый двухконтурный котел Baxi предлагается по цене 47 000 – 340 000 рублей.

Дэу. Оборудование легкое в управлении. Модулятор подачи газа и электронный таймер снижают расход топлива. Двухконтурные напольные котлы изготавливаются из жаропрочной стали. Возможен переход с природного газа на сжиженный газ и использование дизельного топлива. Бесперебойная подача теплоносителя обеспечивается уникальной технологией «шарик-переключатель». Допустимые падения напряжения в сети до 260 Вт, мощность – 58,1-232,6 кВт. Цена – 110 000 – 212 000 руб.

Buderus специализируется на премиум-юнитах. В среднем срок службы двухконтурного газового котла отопления Buderus Logano составляет 30-50 лет. КПД – 92-103%. Есть отличная адаптация к перепадам давления в газовой магистрали и скачкам напряжения. Модели из легированной стали или чугуна с конденсационным газом экономят топливо, обеспечивая при этом высокую производительность. Стоимость продукции 61 000 – 980 000 руб.

Олимпия производит недорогое, простое и надежное оборудование. Теплообменники рассчитаны на давление 3-5 кг/см2, в них используется закрытая или открытая система отопления. Автоматизированное управление двухконтурными напольными агрегатами регулирует температуру воды и время работы. На обратном трубопроводе установлен циркуляционный насос. Диапазон мощности – 11-580 кВт. Купить котлы Олимпия можно за 50 000 – 628 000 рублей.

Модели Progressive оснащены системой безопасности с датчиками, помогающими обеспечить бесперебойную работу устройства. Зачастую количества тепла, вырабатываемого одноконтурной настенной моделью, хватает на помещение, площадь которого не превышает 350 кв.

Одноконтурные настенные модели изготавливаются как с открытым, так и с закрытым механизмом горения. Вариант 2 имеет наибольший спрос, так как для монтажа не нужен дымоход. В каталоге вы найдете разнообразные модели, представляющие мировых и российских лидеров в производстве климатической техники

Одноконтурные настенные газовые котлы с открытой камерой сгорания

Если вы не любитель турбированных агрегатов, покупка настенного одноконтурного газового котла с открытой камерой сгорания по цене производителя наиболее рациональна вариант. В категории этого оборудования есть модели, мощность которых варьируется от 12 до 24 кВт. Выбор подходящего агрегата в первую очередь зависит от площади отапливаемого помещения.

Цены на одноконтурные настенные газовые котлы для отопления частного дома формируются непосредственным производителем в зависимости от функциональности, параметров и производственных затрат на изготовление той или иной модели. Все представленные агрегаты имеют компактные габариты, а также современный внешний вид, поэтому вы можете установить его на своей кухне, не загораживая гостей деревянными панелями.

Одноконтурные настенные газовые котлы для отопления частного дома

Если вы предпочитаете настенные модели с закрытым механизмом, то наверняка хорошо знакомы с их конструктивными особенностями. первостепенно речь идет о:

• электронной системе зажигания;
• циркуляционный насос;
• без дымохода.

Цена турбированного настенного одноконтурного газового котла в интернет-магазине начинается от 31 000 рублей в зависимости от номинальной мощности, функционала и автоматизированных функций. Также большое значение имеет качество микропроцессорной системы с автоматизированными функциями управления и продуманной защитой от прерываний.

Если у вас возникли трудности в процессе выбора, воспользуйтесь функциями сравнения в каталоге нашего интернет-магазина. Это ускорит процесс подбора подходящей модели с необходимыми техническими характеристиками. Кроме того, вам точно помогут продуманная структура каталогов и удобные функции сортировки.

Для отопления частного дома купить настенный одноконтурный газовый котел в Санкт-Петербурге и Москве можно в фирменных магазинах сети этих городов. Их телефоны и адреса есть в сети.

Настенные газовые котлы отопления

Газ на сегодняшний день является самым доступным видом топлива. Поэтому настенные газовые котлы отопления остаются чрезвычайно популярными и используются повсеместно. Они чрезвычайно эргономичны благодаря своей компактности и удобной конструкции. Газовый настенный котел станет экономичным и перспективным решением для оборудования как квартир, загородных домов, так и других типов помещений.

На сайте в разделе интернет-магазин сайта вы всегда можете подобрать настенный газовый котел любой комплектации и производителя. Все газовые настенные котлы, представленные в нашем интернет-магазине, произведены всемирно известными производителями отопительного оборудования, имеют заводскую гарантию и официально поставляются в нашу страну:

ARISTON (Аристон) : настенные газовые котлы самого известного итальянского производителя выгодно отличаются от аналогов других торговых марок компактными размерами и стильным, тщательно продуманным дизайном. Простота обслуживания, интеллектуальная система самодиагностики гарантируют долгую и безотказную работу настенных газовых котлов Аристон.

BAXI (Бакси) : компания BAXI GROUP (Италия-Испания-Франция-Англия) является одной из крупнейших в области теплового оборудования, занимая по количеству производимых систем отопления третье место в Европе (1.000 .000 котлов или 11% европейского рынка). Газовый настенный котел Baxi – это максимальная эффективность и наилучшие характеристики в сочетании с доступной ценой.

BOSCH (Бош): всемирно известная компания успешно занимается производством отопительного оборудования. Вас удивит оптимальное сочетание качества и стоимости брендовых настенных газовых котлов. Долгосрочная, безопасная, экономичная работа обеспечивается интеллектуальной системой управления, тщательным тестированием образцов продукции перед ее поступлением в серийное производство.

BUDERUS (Будерус): Немецкая торговая марка является символом качества, долговечности и престижа. Создавая газовые отопительные котлы, специалисты решают проблемы экологичности, экономичности и производительности оборудования Buderus. Уют и тепло поселятся в вашем доме навсегда!

DE DIETRICH (Де Дитрих)

ELECTROLUX (Электролюкс): серия настенных газовых котлов с очень приятным дизайном, высокотехнологичными рабочими параметрами и безопасностью использования. Эстетическая оснащенность легко сочетается с дизайнерской концепцией помещения, облегчая жизнь своему владельцу безотказной работой.

FERROLI (Ферроли): Итальянский торговый бренд представляет вниманию покупателей достойные по всем параметрам отопительные настенные газовые котлы. Представленная серия оборудования – удачное решение для помещений любого типа.

Герман: бренд специализируется на производстве настенных газовых котлов с 1970 года! А это значит, что производитель накопил большое количество фирменных секретов и разработок, которые помогают выпускать продукт, отвечающий самым высоким запросам покупателей. Hermann: инновации, комфорт, безопасность. На данный момент данный бренд не представлен на нашем рынке отопительного оборудования.

PROTHERM (Протерм) : известная торговая марка из Словакии представляет свою коллекцию технологичных, удобных по размеру и комплектации настенных газовых котлов. Официальные гарантии качества, строгая диагностика продукции на выходе из производства и последующее тестирование, проверка предохранительных элементов и блока управления каждого котла – газовые настенные котлы Protherm станут шикарным решением для оснащения квартиры или дома.

RINNAI (Риннаи): качественные двухконтурные котлы настенные газовые. Несмотря на то, что котлы изготовлены по японской технологии, они полностью адаптированы к российским условиям эксплуатации благодаря современным технологическим решениям. Компактные размеры позволяют легко разместить газовые настенные котлы Rinnai в любом интерьере.

SIME (Симе): Торговая марка – это превосходное сочетание передовой производственной мощности и непрерывного внедрения самых современных технологий. Газовое котельное оборудование Sime актуально для обустройства загородных коттеджей и хозяйственных построек.

Unitherm: Unitherm Haustechnik GmbH специализируется на производстве и продаже оборудования HVAC. Вся продукция, в том числе и настенные газовые котлы отопления, производится на заводах Германии и ЕС и имеет необходимые сертификаты соответствия и качества. Новейшие технологии, лучшее соотношение цены и качества и современный дизайн максимально точно характеризуют продукцию Unitherm.

VAILLANT (Вайлант) : отопительное оборудование из Германии выделяется из ряда других многолетним сроком исправной работы, интеллектуальной системой управления, эргономичным дизайном, отмечено рядом призов и наград. Настенный газовый котел Vaillant – комфорт и тепло превыше всего!

VIESSMANN (Виссманн): С 1917 года компания производит высококачественные отопительные системы, известные во всем мире. Настенные газовые котлы отопления Viessmann не представляют угрозы для окружающей среды, работая исключительно для вашего комфорта. Обратите внимание на доступные цены в каталоге производителя.

WOLF (Волк)

А так же настенные котлы отечественного производства:

БОРИНСКОЕ , Липецкая область, с. Боринский

ДОМ (СервисГаз), г. Ульяновск

Цены на настенные газовые котлы низкие и приятно Вас удивят и порадуют!

Наш котельный цех находится в Москве. В выставочном зале много разных газовых настенных котлов для отопления вашего будущего или нынешнего уютного дома. Вы можете посмотреть вживую, ознакомиться и сразу купить как дорогие немецкие настенные газовые котлы, так и недорогие настенные газовые котлы производства Франции, Италии, Швеции и т.д. В продаже всегда есть экономичный котел из Германии, который сэкономит стоимость газа и электричества или котла, работающего на сжиженном газе из Словакии или Японии. Наш магазин котлов – это отопление дома для всех и для всех. Котлы в интернет-магазине представлены от официальных представительств. Газовые котлы, и это, в первую очередь, качественные и надежные котлы, ну и конечно, они удобны тем, что они настенные.
