Электрический тёплый пол — это современный, очень комфортный способ обогрева помещений. При правильной эксплуатации он способен прослужить вам долгие годы. Но, к сожалению, срок службы тёплого пола иногда сокращают, не желая того, сами пользователи.

В данной статье, мы приведем наиболее распространенные ошибки при монтаже пленочного теплого пола.

1. Полосы инфракрасной пленки могут быть уложены встык, либо с соблюдением различного расстояния между ними, но НЕ ДОПУСКАЕТСЯ ПЕРЕКРЫТИЕ ИЛИ НАЛОЖЕНИЕ ПЛЕНКИ НА ПЛЕНКУ (внахлест). В данном случае различные полосы пленки начинают перегревать друг друга и нагревательная плёнка необратимо выйдет из строя.
2. Во избежание загибов и заломов необходимо разложить пленку на ровной рабочей поверхности и удалить инородные элементы с поверхности пленки.
3. Максимальная длина одного отреза пленки, не должна превышать восьми метров.
4. Монтаж пленки необходимо проводить в обуви на мягкой основе, дабы избежать повреждения пленки. Постараться минимизировать механическое давление на поверхность пленочного пола.
5. На черновое покрытие укладывается сначала ТЕПЛОИЗОЛЯЦИЯ, только потом греющая пленка, а не наоборот, и следом финишное покрытие (линолеум, ламинат, паркет или ковролин). Если обычный ворсистый линолеум (не для теплого пола), то после инфракрасной пленки нужно положить ФАНЕРУ или ДВП 3-5 мм.
6. При использовании мягкого напольного покрытия (ковролин, линолеум) следует обратить повышенное внимание на расстановку тяжелых предметов мебели (стол, диван, шкаф). В точке соприкосновения поверхности тяжелых предметов с покрытием происходит давление на поверхность пленочного обогревателя, за счет чего в той точке особенно повышается температура. Поэтому при использовании данного типа напольных покрытий, используют в качестве промежуточного перекрытия, фанеру или ДВП- это позволяет снять механическую нагрузку с поверхности пленки.
7. Подключение пленочного обогревателя к электрической сети осуществляется параллельно. Все полосы присоединяются к электрическому устройству (терморегулятору) параллельно.
8. Плохо выполнен контакт зажима и токоведущей шины. От того насколько качественно выполнен контакт, зависит правильная работа теплого пола. При плохом контакте, пленка может «гудеть», в данном месте происходит повышенный нагрев и последующее «отгорание» контакта.

Рис. Правильно выполненные контакты

9. Плохо выполнен контакт силового провода и зажима.
10. Соединение в одну систему полов разных по мощности (на квадратный метр). При подключении в одну систему пленок различной мощности, система работает некорректно. В зависимости от того, под какой пленкой располагается температурный датчик от терморегулятора, общая температура будет различной. Например: если датчик располагается под пленкой большей мощности, то менее мощная пленка просто не будет успевать нагреваться. И наоборот: при расположении датчика, под менее мощной пленкой, на полу большей мощности, будет перегрев.
11. Использование терморегулятора, не подходящего по мощности. Для корректной работы терморегулятора, необходимо точно знать его рассчитанную мощность минус 20%. Мощность пола рассчитывается очень просто: количество м2 теплого полаумножаем на мощность 1м2 теплого пола.
12. Неправильное расположение температурного датчика. Датчик температуры от терморегулятора должен находиться под нагревательным элементом теплого пола, либо под полосой разреза. Расположение датчика под медной шиной, между полос пленки, на напольном покрытии- недопустимо.
13. Терморегулятор не переключен на выносной датчик (датчик пола).

    У большинства программируемых терморегуляторов имеются два температурных датчика: встроенный (датчик воздуха) и выносной (датчик пола). По умолчанию терморегулятор используется именно по датчику воздуха и если не переключить датчик, то теплый пол будет работать на свой максимум до тех пор, пока заданная температура не достигнет уровня терморегулятора. Такой режим работы, может привести к перегреву и выходу пленки из строя.

    Следует запомнить: всегда переключайтесь на выносной датчик (дачник пола). Часто производители по-умолчанию устанавлювают режим – по встроенному датчику.

    На примере, рисунок ниже, на дисплее терморегулятора не должно быть значка дома и подписи room temp. Нужно переключить датчик и должен гореть значок out temp.

14. Углубление для клемм в полу. Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки, как правило, не хватает для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной – сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия.
15. Подбор силового провода неподходящего сечения. Выбор сечения силового провода для подключения электрического теплого пола очень важен. Если установить провода с заниженным сечением (относительно рекомендованного), это грозит перегревом провода, расплавлением изоляционного слоя, что может привести к возгоранию! Выбор сечения электрического кабеля для пленочного теплого пола производится в зависимости от площади используемых материалов и, соответственно, мощности отдельных групп пленочных нагревателей. Данные рекомендации составлены с учетом правил устройства электроустановок (ПУЭ), а также с учетом заниженных данных сечения проводов некоторых производителей. Так, провод с маркировкой 2,5 кв.мм реально оказывается с сечением 2–2,1 кв.мм.
16. Использование отражающей подложки на основе алюминиевой фольги. При монтаже пленочного теплого пола, крайне не рекомендуется использовать отражающую подложку, с алюминиевым отражателем. Объяснение довольно простое: алюминий хороший электропроводник, так же он копит статическое электричество. После монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал. Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя

Технология монтажа плёночного теплого пола не является сложной. Укладку нагревательной пленки можно произвести самостоятельно, если строго следовать инструкции монтажа. В таком случае ваш пленочный теплый пол прослужит Вам долгие годы, радуя Вас и ваших близких, теплом!

Перейти к списку статей

Монтаж пленочного теплого пола

Дополнительным элементом отопления жилища может стать теплый пол. Система теплого пола поддержит установленную температуру воздуха в помещении в автоматическом режиме. Поэтому даже в зимнее время года можно ходить по полу босиком.

Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов. Из статьи вы узнаете как самостоятельно выполнить расчет и монтаж теплых полов

Содержание

• 1 Расчет мощности пола под квадратуру комнаты
• 2 Подготовительные работы
• 3 Технология укладки инфракрасного теплого пола

Расчет мощности пола под квадратуру комнаты

Электрический или инфракрасный теплый пол – это пленка, заполненная карбоновой пастой, через которую проходят медные проводники. При прохождении электричества через проводники активизируются излучатели и генерируется тепловая энергия. Инфракрасная пленка может быть различной тепловой мощности.

Оптимальная мощность рассчитывается для каждого помещения индивидуально, при этом учитывается площадь помещения и его тепловые потери. Но существует упрощенный метод подбора: на каждый 1 м2 площади помещения должно приходиться 200 Вт тепловой нагрузки пленки.

Подготовительные работы

Теплый инфракрасный пол укладывается на выровненную поверхность с максимальным перепадом по высоте не более 3 мм на 1 м2 площади. В качестве выравнивания можно использовать бетонную стяжку или наливной пол. Монтаж пленки производится непосредственно под декоративным покрытием: кафельная плитка, ламинат, ковролин, паркет. Для устройства теплого пола в стяжке лучше использовать кабельный теплый пол.

После завершения выравнивания поверхности необходимо подсчитать количество инфракрасной пленки. При расчете нужно учитывать, что пленка не укладывается под стационарной тяжелой мебелью и вблизи отопительных приборов (минимальный отступ 1 м). Для наглядности создается подробный чертеж.

Если планируется установка пленочного теплого пола под кафельную плитку, то следует заранее узнать о рекомендациях от производителя, касательно эксплуатации отопительного оборудования в подобных условиях.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Зачем переплачивать? Скидки от 50 до 90% в кафе, рестораны, салоны красоты, SPA, боулинг, театр, кино и др. можно получить ЗДЕСЬ >>>.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

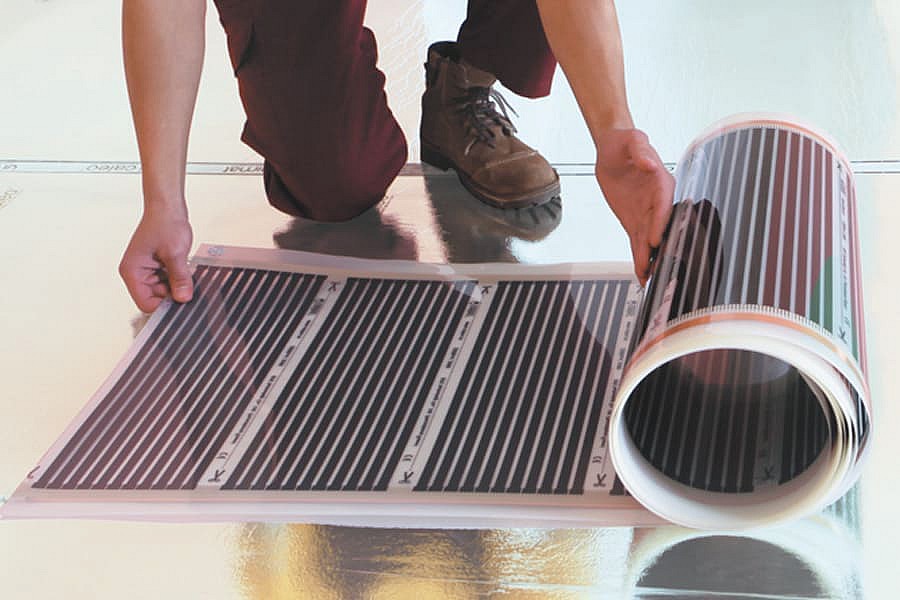

На теплоизоляционный слой укладывается инфракрасная пленка.

Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

• Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.

• Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
• Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.

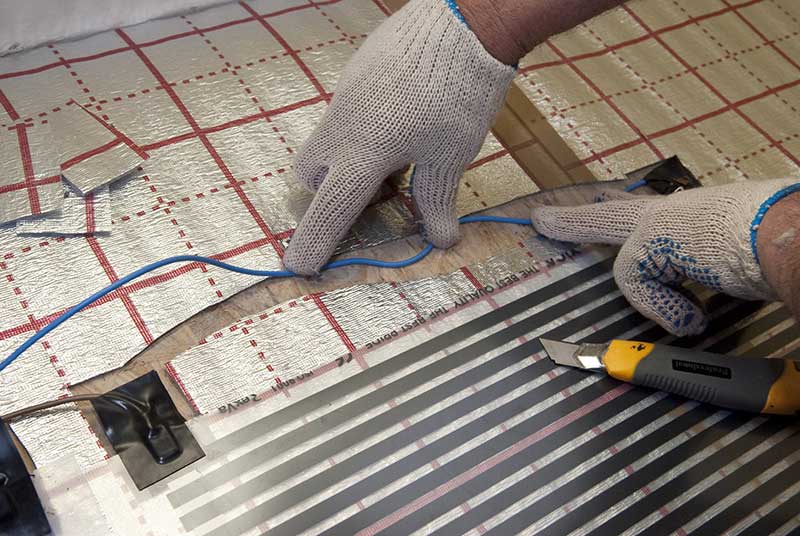

• В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
• Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
• Подключение теплого пола к сети лучше доверить квалифицированным электрикам.

• Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

Монтаж электрического теплого пола своими руками

Для комфортного обогрева помещения достаточно укладки пленки на 50-60% поверхности пола. Чтобы организовать основной обогрев, необходимо уложить пленку на 70-80% площади. При этом необходимо учитывать, что пленка не укладывается под мебелью, стационарными декоративными конструкциями, бытовой техникой.

Материалы и инструменты

Для монтажа пленочного теплого пола понадобится:

• Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

• Битумный скотч для изоляции соединений и изоляции токоведущих полос.

• Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже – хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча – поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

• Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

• Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

• Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

• Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

  Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.

• Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

• Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.5

Комплект пленочного теплого пола Teplotex 1м²

Терморегулятор Intermo M-101 механический

878 р. / шт

Инструменты для монтажа

• Перфоратор с коронкой для розеток – для подготовки места в стене под коробку терморегулятора
• Ножницы – для отреза необходимой длины отрезка теплого пола
• Плоскогубцы или кремпер – для обжима соединительных клемм
• Инструмент для зачистки провода
• Строительный уровень
• Монтажный скотч – для проклеивания стыков пленочного пола
• Мультиметр – для проверки работоспособности электрических цепей

Подготовка к монтажу

План размещения пленочной системы обогрева

На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

Расчет мощности обогрева

Мощность системы обогрева находится:

P = S x Pуд
S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

Расчет тока системы обогрева

I = P / U
I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

Например

Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен – площадь, занятая теплым полом – 8м2.

P = 8 м2 x 220 Вт = 1760 Вт,
где 220Вт/м2 – удельная мощность пленочного пола данной модели.

Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

Выбираем сечение по таблице:

Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

Подбор системы управления (терморегулятора)

Минимальная мощность терморегулятора определяется следующими соответствиями:

Максимальная площадь	Мощность терморегулятора
13 м2	3 кВт
15 м2	3,5 кВт
18 м2	4 кВт
27 м2	6 кВт

В нашем случае (мощность обогрева 1760Вт = 1. 76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

Выбор места под монтажную коробку

Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

Выравнивание поверхности

На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

Монтаж инфракрасного теплого пола

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

1. Зачистить провод.
2. Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
3. В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.

4. Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.

5. Аналогично подключить второй провод к другой токоведущей полосе.
6. Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
7. Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
8. Приклеить соединительные провода к подложке.

1. Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
2. Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

Проверка правильности подключения

После монтажа терморегулятора и подключения к нему системы требуется:

1. Измерить общее сопротивление системы обогрева на основе пленочного теплого пола с помощью мультиметра. (Поключить мультитметр в режиме измерения сопротивления к контактам терморегулятора или проводам, идущим к пленочному полу).

2. Сравнить полученное фактическое значение с расчетным, вычисленным по формуле:

   Rобщ = U * U / (Pуд х S),
   Где U – напряжение питающей сети U = 220-230В
   Pуд – удельная мощность пленочного пола Вт/м2
   S – полезная площадь, на которую фактически уложен пленочный пол
   Для пленки Pуд = 220Вт/м2 при напряжении сети 220В формула примет вид
   Rобщ = 220 * 220 / (220*S) = 220 / S Ом

   Фактическое значение должно быть примерно таким же как и расчетное. В случае значительного отклонения в большую или меньшую сторону необходимо выяснить его причину, проверить правильность и надежность всех соединений, проверить на наличие повреждений пленочного пола и питающих проводов.

   Все данные, полученные при замерах, заносятся в паспорт теплого пола, как и схема укладки. При возникновении гарантийного случая схема предоставляется вместе с гарантийным талоном.

3. Включить теплый пол и проверить его работоспособность. Тепло от пленочного пола начинает ощущаться через 30-60 секунд после включения. При появлении запахов, искрения, задымления и т.д. от теплого пола отключить питание и выяснить причину.
4. После проверки укладывается финишное покрытие пола.

Комментарии для сайта Cackle

Как подключить и смонтировать инфракрасную пленку, в этой статье

Инфракрасный теплый пол представляет особой одну из современных популярных разновидностей теплого пола электрического типа. При использовании этой разновидности теплого электрического пола для обогрева помещения применяются пленочные обогреватели (лента, маты), для изготовления которых применяют специальную карбоновую основу. Устройство инфракрасного пленочного обогревателя подразумевает наличие в его конструкции медных проводников, которые отвечают за общий нагрев. Несмотря на всю кажущуюся сложность, подключение и монтаж пленочного теплого пола возможны своими руками. Необходимо лишь четко следовать инструкции по установке и быть предельно внимательным во всех нюансах.

​

Предварительная подготовка перед началом подключения

Прежде чем рассматривать непосредственно этап подключения электрического теплого пола, необходимо разобраться с теорией. В настоящее время из всех возможных конструкций реализации теплого пола наибольшее распространение получил электрический вариант. В зависимости от исполнения электрические теплые полы бывают следующих видов: пленочный, кабельный и с применением металлической аморфной пленки.

Если рассматривать вариант самостоятельной установки, то с этой точки зрения монтаж инфракрасного электрического пола отличается предельной простотой. Именно поэтому если вы спросите мнения профессионала, то, скорее всего, он посоветует вам пленочный вариант исполнения. Установка своими руками кабельного теплого пола крайне трудоемка и сложна без определенных практических навыков.

Прежде чем приступать к установке теплых полов пленочного типа необходимо определится с площадью, которую будут покрывать обогревательные маты. Следует понимать, что установка мебели и других крупногабаритных предметов на пленочные полы нецелесообразна, а иногда и небезопасна. Сам теплый пол без труда выдержит данное давление, но что он будет обогревать? И в этом случае необходимо будет предусмотреть возможность вентиляции обогреваемой поверхности.

Вторым шагом необходимо определится с требуемой мощностью. Рассмотрим вариант использования инфракрасной пленки STEM STANDARD KXT 305. Например, вам необходимо обогревать помещение площадью 20 м2. Как заявлено в технических характеристиках рассматриваемой пленки, максимальная мощность потребления составляет 220 Вт/м2. Таким образом, максимальная мощность, требуемая для обогрева помещения, будет составлять 220х20=4400 Вт или 4,4 кВт. Но важно понимать, что это максимальная мощность, которой вероятнее всего вы никогда и не воспользуетесь. Среднее энергопотребление данной пленки составляет от 30 Вт/м2. В любом случае, помощь в определении потребляемой мощности окажет продавец-консультант при покупке теплого пола. Итак, для установки инфракрасного теплого пола вам потребуется следующий набор инструментов и материалов:

• непосредственно, сам комплект пленочного пола;
• температурный датчик и терморегулятор;
• теплоизоляционный материал с фольгированным покрытием;
• двусторонний скотч;
• канцелярский нож;
• плоскогубцы;
• паяльник.

Подключение отдельных элементов теплого пола

Перед началом работы следует при помощи скрепок, мебельных гвоздей или скотча зафиксировать инфракрасную пленку к черновому основанию. Делается это для того, чтобы она не «съезжала» в процессе монтажа. Процедура фиксации выполняется обязательно через прозрачный ободок пленки, расположенный по самому краю.

Технологии установки требует максимально ровной поверхности для укладки пленочных матов. Но в местах подключения выходных контактов инфракрасного пола невольно появляются утолщения. Чтобы соблюсти все требования процесса укладки в районе расположения этих утолщений в теплоизоляционном материале следует вырезать небольшие технологические полости.

Монтаж датчика температур выполняется между нагревательной пленкой и теплоизоляционным материалом. Датчик следует устанавливать на максимально близком расстоянии от терморегулятора. При этом, как советует профессионалы, провод соединяющий терморегулятор и датчик, имеет смысл уложить в гофру. Концы гофрированного изолятора во избежание попадания влаги при выполнении цементной стяжки необходимо герметизировать при помощи жидкого пластика или изоляционной ленты.

Монтаж пленочного теплого пола

Перед процедурой монтажа обязательно изучите инструкцию по установке, которая входит в комплект поставки.

В самом начале установки следует подготовить черновое основание. Его поверхность необходимо очистить от пыли и загрязнений и выровнять. Необходимо удалить все выступы и углубления. Особое внимание следует уделить горизонтальной черновой поверхности — отклонение от горизонтальности 3 мм и более на 2 м2 недопустимо. На такую поверхность укладывать пленочный пол нельзя. В этом случае поверхность пола требуется выровнять при помощи наливных полов, цементной стяжки или других материалов.

Для установки терморегулятора следует подготовить технологическое отверстие. Необходимо сделать вертикальную штробу от пола до непосредственного места установки, в ней будет пролегать монтажный провод.

Схема, в соответствии с которой осуществляется подключение теплого пола, представлена в инструкции. Инфракрасная пленка укладывается по направлению к стене, которую вы выбрали для монтажа регулятора. Подобный метод укладки позволяет снизить общую длину проводов. При укладке необходимо соблюдать отступ 10-20 см от стен. Если в комнате, где вы осуществляете монтаж, имеются мощные нагреватели типа котла, печи или камина, то между ними и инфракрасной пленкой необходимо выполнить отступ не менее 1 м. Пленочные маты укладываются медными элементами вниз.

Допускается при необходимости разрезать инфракрасные пленочные маты. Линия реза не должна пересекать карбоновые элементы пленки, она должна проходить только по светлым местам. Укладывать пленку на пол допускается только встык. Никаких нахлестов быть не должно. После укладки все стыки следует проклеить скотчем. На этапе укладки места соединения пленки с проводами не проклеиваются.

Открытые участки и места отреза инфракрасного теплого пола изолируются в обязательном порядке. В качестве изолятора можно использовать битумную пленочную изоляцию. Достаточно отрезать кусок изоляции необходимого размера и заклеить им медные элементы с обеих сторон.

Далее необходимо взять металлические зажимы и подключить их к неизолированным медным отрезкам. Одну из сторон зажима требуется установить между нагревательной пленкой и медной полоской. Не допускается просто устанавливать контакт сверху и снизу, поскольку это может привести к порче инфракрасной пленки.

К зажимам необходимо подключить провода. При установке теплых полов выполняется параллельное подключение. В этом случае правые стороны соединяются с правыми, левые с левыми. Для удобства используйте провода двух разных цветов. Удалите изоляцию с конца провода, конец провода установите в отверстие зажима, после этого с усилием скрепите соединение при помощи плоскогубцев. Полученные соединения заизолируйте при помощи битумной изоляции и зафиксируйте скотчем.

От инфракрасного пленочного теплого пола провода идут к стене по поверхности пола. Лучше прокладывать их вдоль плинтусов. Такой подход обезопасит их от излишнего давления напольного покрытия. В материале теплоизоляции вырежьте углубление под провода. В данное углубление просуньте провод и зафиксируйте его с помощью скотча. Проводите провода от одного пленочного мата к другому, после этого — к месту монтажа регулятора температуры.

Температурный датчик требуется монтировать под инфракрасной пленкой в середине второй секции. Для датчика и проводов требуется вырезать углубление.

Завершительный этап установки

На заключительном этапе вам необходимо подключить пленочный теплый пол к источнику электроэнергии и выполнить тестовый запуск. Чтобы убедится в работоспособности теплого пола, воспользуйтесь переносным ИК-датчиком, чтобы определить температуру.

Монтаж инфракрасного теплого пола – особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео

Содержание:

1. Основные характеристики теплого инфракрасного пола
2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола

Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем.

Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

• мощность потребления колеблется в пределах одного м.кв на 45 – 67 Вт/м.ч;
• термопленочная лента имеет ширину до полуметра;
• наибольшая длина термопленочной ленты достигает 8 м;
• температурный режим, при котором пленка плавится, доходит до 130 градусов;
• характеристики питания составляют 220В на 50 Гц;
• общая доля ИК излучения в спектре достигает 95%;
• инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии. На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой.

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:

Инфракрасный пленочный пол: монтаж

При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: “Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема”.

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: “Как используется инфракрасная пленка для отопления теплым полом”.

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: “Как устроен инфракрасный теплый пол – принцип работы и правила монтажа”.

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Каким образом осуществить монтаж теплого инфракрасного пола

• Принцип работы
• Область применения
• Достоинства
• Модели
• Системы управления
• Подготовка основания
• Схема укладки
• Подключение системы
• Испытание
• Виды напольного покрытия

Все жилые помещения должны иметь определенный уровень тепла для комфортного проживания. Для этого существует несколько основных видов отопления, среди которых практичностью и эффективностью в работе обладает инфракрасный теплый пол. Он имеет целый ряд положительных качеств. Процесс монтажа не занимает много времени и не требует серьезных затрат. Самое главное, что в итоге получается прогретое основание, по которому приятно ходить.

Принцип работы

Новизной инфракрасный теплый пол не обладает. Но немного ранее спросом пользовались такие системы, как электрический и водяной теплый пол. Все в них зависело от теплоносителя и порядка обогрева помещения. В инфракрасном теплом полу применяется для подачи тепла в комнату инфракрасное излучение. Это позволяет передавать тепло предметам в помещении, от которых уже и происходит нагревание воздуха.

Основа системы – карбоновая паста, которая запаяна внутрь пленки, выполненной из полиэстера. Иногда можно встретить такое название как карбоновый теплый пол, что и получилось из компонентов.



Его принцип работы заключается в том, что подается напряжение к излучателям по проводникам из меди. Контакты при этом не могут подгореть за счет наличия серебряного напыления. Для подключения к сети достаточно использования терморегуляторов, входящих в состав системы.

Также следует определиться с теми техническими характеристиками, которыми обладает инфракрасный теплый пол. К тому же именно они могут подсказать необходимое количество материала для устройства отопления.

Ширина может варьироваться от 50 до 100 см. Реализуются полы в рулонах до 50 м и толщина каждого листа от 0.23 до 0.47 мм. Пленка может иметь различную потребляемую мощность от 25 до 35 Вт/ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от настройки системы.

Область применения

Инфракрасный пленочный теплый пол может выступать в качестве основной или дополнительной системы отопления. В первом случае пленка должна покрыть не менее 70 процентов всей площади основания пола в комнате. В северных регионах страны от него лучше отказаться, так как самый оптимальный вариант здесь – дополнительный обогрев или аварийный.

Нельзя произвольно разрезать термопленку. Для этого существуют специальные участки, чтобы создать длину необходимого количества. Чаще всего отмеченные участки для разреза находятся друг от друга на расстоянии около 25 см. Все мелочи и нюансы стоит уточнить до покупки, чтобы не тратить лишние средства.

Кроме жилых помещений, инфракрасный пленочный теплый пол может устраиваться и в хозпостройках, в которых отсутствует возможность провести центральное отопление. В качестве их могут выступать гаражи, сараи или теплицы. Он активно применяется в холодный период для обогрева крыльца или предотвращения замерзания трубопровода.

Достоинства

Целый ряд положительных качеств имеет инфракрасный теплый пол под любой вид напольного покрытия. Здесь следует выделить самые основные из них:

• Полностью безопасен для человека и окружающих.
• Выполнять монтаж можно под любой вид напольного покрытия. Кроме этого есть такая возможность и при наличии натяжного потолка в комнате. Поверхности, где выполняется установка такой системы, может быть не только строго горизонтальной, но и вертикальной, располагаться под наклоном и все любые другие варианты.
• Есть возможность осуществить моментальный демонтаж системы и в последующем произвести установку в другом месте. Это очень важно при частом переезде или создании другой планировки в комнате.
• Карбон имеет отличную теплопроводность. За счет чего сокращается заметно потребление энергии. Любые другие виды отопления в доме обойдутся в обслуживании гораздо дороже.
• Соединение всех элементов параллельное, что предоставляет высокую надежность при использовании инфракрасного теплого пола. Если даже один из участков получит повреждение или выйдет из строя, все остальные будут полноценно функционировать.
• Монтаж может выполняться собственными силами без привлечения специалистов. Не обязательно производить заливку стяжки или настилать плитку под клей.

Модели

Когда выполняется теплый пол под ламинат инструкция от производителя должна соблюдаться без отклонений. Именно в ней прописаны все возможные нюансы, которые приведут к ошибкам монтажа теплого пола. Выделяют две основные системы инфракрасного теплого пола:

1. Пленочная. Пленка позволяет защитить всю системы от попадания влаги, а также от возможного электрического пробоя. Его вес составляет примерно 0.5 кг, что не оказывает воздействия на перекрытие. Следовательно, даже старые строения могут быть обустроены инфракрасным теплым полом. Дополнительно пленка может быть уложена на стены в комнате и даже на потолок.
2. Стержневая. Его состав таков, что позволяет устраивать в стяжку или в клей под плитку. Стержневая модель подойдет для помещений с повышенной влажностью, которыми могут быть ванные или кухни. В процессе его эксплуатации почти не генерируется электромагнитное излучение. Отличие от пленочной модели – нет боязни перегрева, наличие свойства саморегуляции. Поверх стержневой модели может быть установлена громоздкая мебель, что не позволят себе пленки.

Пленочные дополнительно делятся на углеродные (полосы нагрева соединяются между собой параллельно, после чего запаиваются в лавсановую пленку) или биметаллические (основа – полиуретан, нагревательные элементы – сплав меди и алюминия).

При выборе того или иного варианта, высота потолка остается практически неизменной, что не скажешь о других возможных системах, требующих устройства толстой конструкции.

Устройство стержневой модели выглядит следующим образом: композитный материал для элементов нагрева. При увеличении температуры графит, являющийся компонентов данной модели, увеличивается и увеличивается просвет между зернами. Точек соприкосновения становится меньше, начинает расти сопротивление и снижается мощность, которую можно самостоятельно рассчитать.

Системы управления

Для управления инфракрасным теплым полом используются терморегуляторы. Так называется специальный прибор, позволяющий управлять всем возможными функциями отопления системы. Он применяется для включения системы и отключения ее, позволяет следить за температурными показателями не только основания пола и воздуха в помещении.

Можно выполнить программирование конкретного режима работы. Именно такие регуляторы позволяют несколько сократить потребление электроэнергии.

Когда теплый пол под ламинат по инструкции достигает определенной температуры, работы системы прекращается. Но с течением времени датчики подают сигнал о том, что температура опустилась ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Управление инфракрасным теплым полом

Выделяют следующие модели терморегуляторов:

• Электронные. Для них характерна высокая точность показаний. При этом им очень просто и удобно управлять.
• Электромеханические. Относятся к числу надежных и при этом дешевых вариантов. Самый оптимальный вариант для ванных комнат или промышленных помещений.
• Программируемые. Отличаются сложностью и высокой стоимостью. Они необходимы в случае наличия желания создать сложные алгоритмы в работе инфракрасного теплого пола. Именно этот вариант наиболее подходит для жилых помещений (коттеджи, загородные дома).

Терморегуляторы должны быть установлены в тех местах, которые позволяет удобно их использовать в работе. Зачастую – на стенах в комнате. Главное при этом грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, как и под другой вид напольного покрытия, требует очень качественной подготовки. Основание должно быть не только ровным, но и чистым. Есть допустимые пределы перепада высот, но не более 3 мм. Чтобы проверить горизонтальность поверхности, используется строительный уровень. При необходимости производиться ее тщательное выравнивание всеми возможными способами.

Когда это выполнено, можно приступать к настилу слоя гидроизоляции. Материал для этого может отличаться в зависимости от напольного покрытия, которое будет выступать в качестве финишной отделки. Под керамическую плитку лучше всего купить техническую пробку. Все остальные напольные покрытие не такие требовательные. Но лучше применять специальную изоляцию для системы инфракрасного теплого пола. Металлизированную сторону следует укладывать вверх. По стыкам проклеивается скотчем.

Схема укладки

До начала монтажа следует подумать о месте расположения терморегуляторов. От уровня пола обычно его крепят на расстоянии 15 см. после этого можно приступить к продумыванию схемы укладки пленки инфракрасного теплого пола. Учитывается обязательно отсутствие монтажа системы под громоздкой мебелью или бытовыми приборами.

От стен должно выдерживаться расстояние от 10 до 40 см для первого ряда. Что касается занимаемой площади на основании пола, то она должна составлять 70 процентов в случае ее использования в качестве основного отопления и 40% – для дополнительного обогрева в помещении.

Подключение системы

Пленка инфракрасного теплого пола раскладывается исходя из выбранной ранее схемы на теплоизоляцию. В случае необходимости выбора точной длины, ее разрезают в определенных участках, которые отмечены на материале. Укладка инфракрасного пола под ламинат и другое напольное покрытие осуществляется медной стороной контактов вниз по направлению к стене, где расположен терморегулятор.

К краевой части медной полосы подключается контактный зажим, после чего и сами провода. В тех местах, где осуществлялся разрез пленки или подсоединились контакты, следует обработать битумной мастикой, специально предназначенной для инфракрасного теплого пола. Число контактов будет сокращаться пропорционально увеличению длины полотна системы отопления. Но стоит учитывать, что полоса может быть в длину максимум 8 метров. Некоторые контакты будут расположены и внутри пленки. Расстояние между полотнищами должны быть как минимум 5 мм. Все они должны располагаться на основании пола параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда выполнен настил на основание пленки, и соединены все контакты, можно приступать к установке терморегулятора. Часть проводов соединения лучше пустить в плинтус пола, чтобы скрыть из виду. Далее происходит подключение системы к электросети.

Испытание

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к его тестированию на работоспобность. Это выполняется до настила напольного покрытия. К нормальной работе стоит отнести отсутствие искрения, в местах соединения контактов не должна повышаться температура до перегрева, пленка по всей длине прогревается одинаково и на один уровень температуры.

Когда испытание системы прошло успешно, следует выполнить настил пленки из полиэтилена для дополнительной гидроизоляции. Далее можно начинать настилать напольное покрытие.

Виды напольного покрытия

Стоит отметить, что выполнять может инфракрасный теплый пол под любой вид напольного покрытия. За счет этого его можно отнести к универсальным методам отопления в комнате. Кроме классической керамической плитки, можно выбрать ламинат, дерево и мягкие материалы, как ковролин или линолеум.

Наиболее распространенный вариант – инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только самого теплого пола, но и напольного покрытия. Кроме этого такие основные помещения, где используется плитка, как ванная или кухня, требуют дополнительной подачи тепла. Но в таком случае лучше всего выбрать стержневую систему устройства теплого пола. В данном случае можно даже прибегнуть «мокрому» монтажу. Установка может производиться, в том числе и под керамогранит. Самое главное, чтобы была использована теплоотражающая подложка, позволяющая повысить эффективность работы системы в целом.

Во время проведения монтажа системы теплого пола происходит некоторое поднятие уровня пола. Чтобы работы системы была нормальной слой клея, включая толщину используемого мата должна составлять 20 мм. В противном случае качества теплого пола достичь не получится. Плитка будет хорошо прикреплена, но основание пола прогреваться будет неравномерно.

Для остальных видов напольного покрытия подойдет пленочный метод устройства. Да и не особо они требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или другого варианта, а также клея.

Для ковролина или других мягких материалов покрытия пола есть очень важный пункт – по верхней части всей нагревательной системы инфракрасного теплого пола следует настелить фанерный лист или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к местному перегреву. Это приводит к тому, что запрещено на нее ставить громоздкую мебель. Так что предварительно стоит подумать, где будут расставлены предметы интерьера в комнате.

Видео:

Видео:

Видео:

Видео:

Видео:

Инфракрасный теплый пол своими руками – монтаж, установка и подключение

В каждом доме должно быть тепло. Сделать это можно разными способами: с помощью централизованного, печного и других видов отопления. Все чаще домовладельцы выбирают инфракрасную пленку в качестве своей системы отопления. теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама система отопления далеко не нова. До недавнего времени широко применялись две разновидности конструкции: водяные и электрические полы. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая по трубам, проложенным под настилом. Во второй комнате также проложен электрический кабель, проложенный под полом.

Каждый из них недостаточно прост в установке и имеет существенные недостатки, чего нельзя сказать о новой системе инфракрасного теплого пола. Его основное отличие заключается в применении для обогрева инфракрасного излучения, позволяющего обогревать находящиеся в помещении предметы, от которых тепло распространяется в воздух.

Инфракрасный теплый пол – лучшее решение для обогрева дома, но никакая система теплого пола не заменит полное отопление!

Основой для излучения является специальная углеродная паста, запечатанная внутри полиэфирной пленки. Поэтому систему еще называют инфракрасным углеродным подогревом пола. Принцип работы конструкции достаточно прост: на излучатели по медным проводникам подается напряжение, которое активирует их. Серебряное напыление не позволяет пригорать стыкам токоведущих контактов. Подключить систему к электрической сети через терморегулятор. Полы с инфракрасным подогревом имеют множество преимуществ:

• Низкое энергопотребление благодаря очень высокой теплопроводности углеродного волокна. Стоимость электроэнергии существенно ниже, чем при обогреве помещения другими способами.
• Возможность установки практически любого известного финишного покрытия, даже под натяжной потолок. Их можно устанавливать на вертикальные, наклонные под любым углом и горизонтальные поверхности.
• Простота установки. Обязательной укладки на плиточный клей или стяжку не требуется. При необходимости монтаж инфракрасного пленочного теплого пола без проблем можно провести самостоятельно.
• Высокая надежность, которая обеспечивается параллельным соединением элементов. Если область нагревательной полосы повреждена, остальные продолжают нормально функционировать.
• Возможность быстрого демонтажа и повторной установки, что особенно удобно при переезде или любой перепланировке помещения.
• Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках установки теплых полов под линолеум: https://aquatechn.com/ru/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок установки и установки

Монтажные работы достаточно просты. Они проводятся в несколько этапов.

Этап №1 – подготовка основания

Инфракрасный теплый пол достаточно требователен к состоянию поверхности, на которую он уложен. Он должен быть абсолютно чистым и ровным. Допустимая разница высот не более 3 мм. Профессионалы рекомендуют использовать уровень для проверки горизонтальности поверхности. При необходимости поверхность выравнивают, хорошо просушивают и тщательно очищают от пыли. Для этих целей лучше использовать пылесос. Только после этого начинается монтаж теплого инфракрасного пола.

Первым установить гидроизоляционный слой, необходимый для защиты системы от влаги. Следующее – теплоизоляция. Некоторые «умельцы» считают, что в этом нет необходимости. Тем не менее, изолирующий слой предотвращает потерю тепла из-за излучения, и тем самым повышает эффективность системы и снижает энергопотребление. Материалы для теплоизоляции бывают разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любой специальный утеплитель. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем в местах стыков.

Разводка инфракрасного теплого пола под линолеум или ковролин

Этап №2 – раскладка раскладки

Непосредственно перед началом монтажа определите место установки терморегулятора, оптимальным считается 15 см от уровня пола. Затем составить схему укладки пленки. При этом необходимо учитывать, что система не монтируется под стационарную крупную мебель и бытовую технику. Первый ряд укладывают на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что теплый пол будет единственной системой обогрева, он должен занимать не менее 70% площади помещения, если дополнительный обогрев, то 40%.

Этап №3 – монтаж и подключение системы

Полиэфирная инфракрасная пленка укладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости его можно разрезать по намеченным линиям. Пол с подогревом укладывается медными сторонами контактов вниз к стене, на которой расположен термостат. Зажимы соединяются с краем медной полосы, затем подсоединяются провода. Участки срезов пленки и места соединения хомутов и проводов обязательно изолируются специальной битумной мастикой. Следует учитывать, что большая длина панелей ТЭНов предполагает меньшее количество контактов. Однако максимальная длина полосы не должна превышать восьми метров. Часть контактных зажимов размещена на токопроводящей поверхности, а остальные находятся внутри пленки.

Сначала к нижней стороне пленки присоединяется термодатчик, который должен быть хорошо изолирован. После окончания укладки материала и подключения всех проводов и контактов устанавливается терморегулятор. Лучше всего подключить его стационарно, хотя его можно установить как стандартный электроприбор, используя розетку. Практика показывает, что основную часть проводов, соединяющих пленку с термостатом, лучше пропустить под плинтусом. Затем инфракрасный теплый пол подключается к электросети.

В целях безопасности монтаж инфракрасного теплого пола должен производиться на расстоянии не менее полусантиметра от одной панели до другой

Ленты инфракрасного теплого пола подключаются параллельно

Возможно, имеют другую распределительную коробку, но принцип разводки, как правило, тот же

Подробнее можно посмотреть на видео:

Этап №4 – послемонтажная проверка

Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева в местах контактных стыков, пленка должна прогреваться равномерно. При успешном прохождении теста пол с подогревом укрывают дополнительным слоем полиэтиленовой пленки и начинают монтаж финишного настила.

Если вы планируете укладывать ламинат поверх системы теплого пола, то обратите внимание на пошаговую инструкцию в нашей следующей статье: https://aquatechn.com/ru/otoplenie/teplyj-pol/ teplyj-pol-pod-laminat.html.

Можно с уверенностью сказать, что инфракрасный теплый пол своими руками вполне реально. Даже если нет навыка укладки, можно предварительно ознакомиться с прилагаемой к системе инструкцией по установке, найти в Интернете специализированные сайты и изучить всю необходимую информацию. Правильно установленный теплый инфракрасный пол принесет тепло и уют в каждый дом.

Установка нагревательной пленки – “Теплый пол Ваш теплый комфорт www.heatingfloor.eu”®

По этой ссылке вы можете скачать инструкцию Установка нагревательной пленки

M Материалы:

• Инфракрасная нагревательная пленка по ENERPIA ваши потребности
• Изоляционные листы толщиной более 5 мм
• Гидроизоляционная изоляционная лента на битумной основе
• Соединительные зажимы (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой
• Скотч
• Термостат с блоком питания 120-240 В переменного тока
• Клещи

P Подготовка к установке:

• Измерьте площадь помещения и начертите схему укладки инфракрасной пленки на пол.
• Подготовьте все необходимые материалы.
• Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
• Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
• Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы легко сможете установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

• Измерьте площадь помещения и составьте схему, как будет располагаться нагревательная пленка положить на пол
• показать на схеме расстановку мебели
• оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
2. Таким же материалом можно изолировать промежутки между листами.

Укладка инфракрасной нагревательной пленки

1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с помощью многожильных кабелей

1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой входил внутрь между двумя слоями ленты (серебро и медь).
3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
5. Соединения многожильных кабелей с наконечниками изолировать с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
6. Изолируйте все открытые стороны медной полоски.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Подключение термостата

1. Установите термостат в соответствии с инструкциями производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить ток системы отопления.

Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

• Как устроена ИК система?
• Выбор компонентов системы
  • Варианты пленки
  • Расчет необходимого количества
  • Термостат для контроля температуры
• Монтаж инфракрасного теплого пола
  • Приобретение материалов и инструментов 5 Укладка основы
  • Подготовка пленки
  • Схема подключения системы
  • Монтаж устройства управления
  • Пробный запуск ИК системы
• Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – довольно сложная система, которую не сделаешь самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты – высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

• Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
• Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
• Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритное оборудование и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

• твердые – в них пленка полностью покрыта углеродным материалом;
• полосатые – в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых – фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного обогрева;
• 40-50% площади – как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора – отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

1. Механические – оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
2. Электронный – оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Кроме самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

• болгарка, оснащенная каменным диском;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• Миксер строительный;
• зубчатый шпатель;
• широкая кисть;
• Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

• Изолон или Пенофол – Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
• Пробковая основа – спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

• наружный – при котором устройство крепится непосредственно к поверхности стены;
• скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:
