сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

• Особенности применения
• Основные разновидности
• Выбор размера
• Технология монтажа

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки.

Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

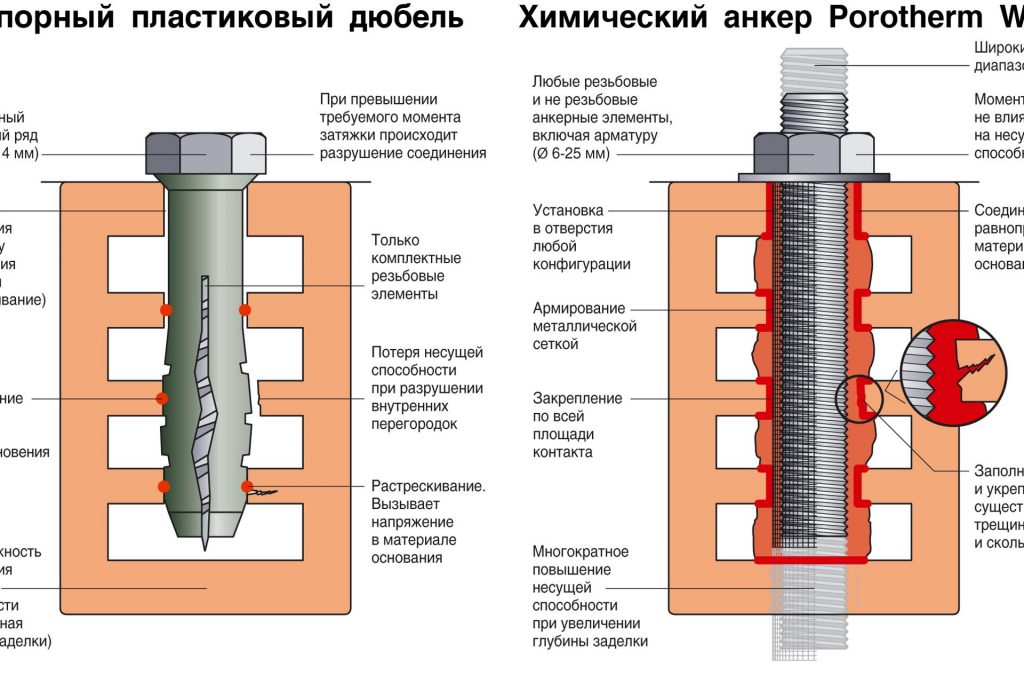

1. Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие.
   Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
2. Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку.

К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

• М10 — диаметр болтовой резьбы 10 миллиметров;
• 14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
• 120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

1. Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
2. Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
3. Разметьте поверхность, соблюдая расстояние между болтами.
4. Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
5. Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
6. Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
7. Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
8. Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
9. Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Анкерный болт с гайкой

Описание: анкерный болт с гайкой состоит из распорной гильзы, которая имеет рассечения для упрощения монтажа, стальной шпильки с расширяющейся частью снизу и резьбой сверху, на которую накручивается гайка. Между гайкой и распорной частью имеется шайба, которая значительно упрощает монтаж.

Область применения: анкера с гайкой применяются для крепления тяжеловесных конструкций, а также конструкций из металла или из дерева. Единственный недостаток при монтаже шпилька подается вперед на 1,5-2 см. что не позволяет использовать анкер там, где требуется эстетичный вид, для этого лучше использовать анкерный болт. Для увеличения площади крепления под гайку анкера, подкладывается усиленная шайба с большим диаметром.

Монтаж: в материале, в который производится монтаж, сверлят отверстие, очищают его от посторонних предметов. Устанавливают анкер в отверстие при помощи молотка, отворачивают гайку, навешивают закрепляемую деталь и закручивают гайку по часовой стрелке до полного закрепления анкера в материале.

Материал использования анкерного болта с кольцом: бетон, полнотелый кирпич, природный камень.

Изготовление: материал – сталь, покрытие – желтый цинк.

Наименование	Размер (мм)	Штук в упаковке	Цена с НДС (тг. /шт.)
АНКЕРНЫЙ БОЛТ С ГАЙКОЙ	8×40 8×65 8×85 8×115 10х60 10х77 10х97 10х115 10х120 10х140 12х60 12х75 12х99 12х115 12х129 12х140 12х180 12х200 16х110 16х147 16х200 16х250 16х300 20×105 20×151 20×200 20×250 20×300	8*150 8*120 8*100 8*50 8*100 8*60 8*60 8*50 8*50 8*40 8*50 8*40 8*40 8*30 8*30 8*25 8*15 8*15 8*20 6*20 8*15 6*15 6*15 6*20 6*15 6*10	34,01 0,00 64,43 77,95 68,05 72,50 82,24 107,24 109,39 135,21 84,43 109,09 122,55 170,07 170,23 209,17 262,48 268,37 261,07 309,10 451,69 574,14 746,45 351,49 636,97 780,75 0,00 0,00





Крепежные системы очень распространенный вид фурнитуры для строительных работ. Анкерный союз считается самым надежным. Это целый механизм для соединения деталей. Конструкции, которые сцепляются с помощью этого девайса, не распадаются, а надежно и качественно служат долгие годы.

Конструкция анкерный крепеж



Изделие состоит из движущихся и статичных частей. Стержень, шляпка, наконечник и манжета – детали, составляющие это творение класса металлических типов. Конструкции бывают малые, средние и большие. Также, нужно учитывать нагрузку на анкер. Это значит, что вес детали соединения не должен нагружать фабрикат до предела.

Крепеж производят из стали для прочности и надежности. Покрытие цинком или хромом предотвращает коррозию деталей соединения и этого продукта для соединения частей конструкции.

Типы анкеров



Анкерный болт – это устройство для крепежа нескольких деталей, которое отличается от иных элементов такого рода надежностью данной сцепки. Такой механизм состоит не только из стержня с наружной резьбой и шляпки, но и из, так называемой, муфты. Вышеупомянутое устройство – это истинно удобное и прочное изделие для ремонтных работ на современном строевом рынке.

При роботе с крепежными системами используют цанги – приставные элементы для более прочной фиксации. Они продаются с набором гаек и самых цанг. Сделаны детали из стали, имеется антикоррозийное покрытие. Они распространенный и востребованный товар при любом ремонте.

Анкерный болт для бетона – очень крепкий. Он может выдержать большие нагрузки. Но помните, что нужно выбирать приспособление по его характеристикам. Чтобы исключить любые риски, проконсультируйтесь с продавцом или уточните у менеджера, какие именно девайсы нужны Вам.

Болт анкерный с гайкой может понадобиться при работе, как с деревом, так и с металлом и бетоном. Это универсальный девайс во время ремонта. Строение объединителя позволяет скрепить детали надежным образом. Гальваническое покрытие предупредит механические и химические повреждения готовой конструкции.

Анкерное крепление можно не только скручивать, но и забивать. Для этого предназначен забивной анкер. Процесс сцепления происходит по принципу дюбеля. Такой элемент производства применяется для особо тяжелых случаев – обработки бетона, кирпича и прочих прочных материалов.

Анкер-клин используется в том случае, если нет возможности сверлить поверхность. Тогда клин забивают в деталь для крепления. Сформирован он из стали с хромированием. Это качественный и надежный продукт.

Металлическое изделие рамный анкер используется для оконных и дверных рам. Эстетические характеристики металлического создания не повреждают внешний вид готового продукта. Конусная втулка, шлиц и винт с резьбой – состав конструкции анкера.

Помните, что самые надежные анкерные болты исполнены из нержавеющей стали. В таком случае, Вы избежите коррозии и повреждений конечного фабриката соединительных работ.

Купить анкера можно в любом удобно для Вас месте. Строевые точки – хороший выбор. Но стоит прислушиваться к советам и делать взвешенный выбор. Помните, что дешево – не значит качественно.

Как купить анкерные болты с гайкой



Лучше всего покупать надежный крепеж в регионе Алматы. Здесь масса производителей предлагают качественные изделия для ремонта. Цена на анкер может быть и высокой и низкой. Но отечественный производитель предлагает наилучший шедевр сообщающей сферы металлического производства.

Купить крепеж нужно внимательно и тщательно выбирать. Цена на анкерные болты приятно Вас удивит, если покупать их оптом. Оптовые закупки анкеров намного упростит процесс Ваших строительных работ. Металлические изделия для крепежа пользуются огромным спросом среди массовых заказчиков Европы и Азии. Наш отечественный производитель снабжает многие фирмы ведущих строительных компаний.

У Вас могут быть самые разнообразные требования к соединяющим изделиям, но не забывайте, что изначальное качество строительной фурнитуры – залог успеха конечного результата ремонта тех или иных конструкций. Правильный подход к покупке соединяющих предметов предупредит поломки в дальнейшей работе.

Полное руководство по каменным анкерам

В нашем руководстве рассматриваются каменные анкеры, для чего они используются и какие существуют типы.

Что такое масонство?

Прежде чем мы объясним, что такое анкеры для каменной кладки, мы должны сначала дать определение самой каменной кладке. В простейшей форме каменная кладка может быть описана как все, что кладет каменщик. Другими словами, если кладет каменщик или каменщик, то это каменная кладка. Это могут быть такие строительные материалы, как камень и кирпич, а также блочные стены.

Блочные стены изготавливаются из блоков, широко известных как шлакоблоки, термалитовые блоки, бетонные блоки или шлакоблоки. Блоки обычно гораздо быстрее кладут, чем кирпич, поэтому их часто используют для внутренних стен современных домов. Затем стены покрываются штукатуркой или гипсокартоном, чтобы обеспечить гладкую поверхность.

Что такое каменные анкеры?

Итак, учитывая это, анкеры для кладки — это просто крепления, используемые для крепления или прикрепления предмета к кладке. Прочные и долговечные, они рассчитаны на надежность и обеспечивают надежную фиксацию.

Традиционно для крепления элементов к кладке используются шурупы , но этот метод имеет свои ограничения для некоторых материалов. Невозможно вкрутить винты непосредственно в кирпичные, каменные или блочные стены, поэтому необходимы специальные анкеры для кладки. №

Пластиковые дюбели и дюбели для каменной кладки помогут обеспечить надежную фиксацию предметов к стенам. Они работают, расширяя отверстие, которое вы просверлили в каменной кладке, когда шуруп ввинчивается в стену. Это обеспечивает надежную и плотную фиксацию шурупа, при условии, что стена выполнена из массивной каменной кладки или бетона.

Просмотреть все анкеры для кладки

Для чего используются анкеры для кладки?

Крепления для каменной кладки представляют собой анкеры, используемые для крепления или прикрепления изделия к каменной кладке. Их можно использовать с различными видами кладки, включая кирпич и блоки, а также бетон.

Использование дюбелей для каменной кладки на различных строительных материалах более подробно рассматривается ниже:

Кирпич и каменная кладка

Анкеры для каменной кладки, предназначенные для использования с кирпичом и подобными материалами, являются одними из наиболее широко используемых типов. Эти крепежные детали предназначены для крепления элементов к кирпичным или растворным швам в стенах, обеспечивая надежное анкерное решение. Поскольку в кирпиче есть пустоты, анкеры для кирпичной кладки специально разработаны для обеспечения надежной фиксации как сплошных, так и полых частей кирпичной стены.

Бетон

Хотя бетон не является разновидностью кирпичной кладки, аналогичные крепления обычно используются для бетона, кирпича, камня и каменной кладки. Поскольку бетон является твердым материалом для сверления, рекомендуется использовать специальные крепления и винты для бетона, чтобы добиться хорошего результата с относительной легкостью. Бетонные крепления могут использоваться для легких и средних нагрузок — некоторые типы анкеров для бетона для тяжелых условий доступны, но менее распространены — и для различных целей, начиная от соединения элементов конструкции и заканчивая креплением настенных покрытий.

Популярные бренды

RS Pro

RS Pro, наша собственная торговая марка, предлагает широкий ассортимент высококачественных анкеров для кладки, подходящих для различных областей применения.

Просмотр ассортимента

RawlPlug

Имея широкий выбор типов и размеров, просмотрите онлайн анкеры RawlPlug для каменной кладки с помощью RS Components.

Просмотр ассортимента

DeWALT

Ведущий бренд DeWALT предлагает широкий ассортимент анкеров для каменной кладки, шурупов для бетона, дюбелей и многого другого. Исследуйте весь ассортимент сегодня.

View Range

Fischer Fixings

Ознакомьтесь с полным ассортиментом анкеров для каменной кладки и сопутствующих товаров Fischer Fixings и сделайте покупку в Интернете с помощью RS Components.

Диапазон просмотра

Как работают каменные анкеры?

Анкеры для кладки работают довольно просто. Их назначение – обеспечить надежную, надежную фиксацию между кладкой и прикрепляемым элементом. По сути, они работают аналогично многим другим распространенным типам настенного крепления.

Приведенные ниже шаги описывают основы работы анкера для кладки:

• Необходимо просверлить отверстие размера, рекомендованного производителем анкера для кладки
• Затем анкер вбивается в отверстие с помощью молотка
• Винт или болт затянут
• Это расширит анкер, захватит и заклинит сбоку от отверстия, чтобы обеспечить прочную фиксацию

Как работают анкерные болты для бетона?

Хотя основные принципы аналогичны, работа с бетонными анкерами требует несколько иного процесса, как подробно описано ниже:

• Просверлить отверстие в бетоне
• Вставить анкер в отверстие
• Расширьте анкер с помощью шурупа, гвоздя или установочного инструмента

Точный метод, необходимый для расширения, будет зависеть от типа используемого бетонного крепежа:

• Клиновые анкеры: После того, как резьба вставлена ​​в отверстие и находится ниже поверхности, на них должны быть установлены гайка и шайба. и затянул. С помощью гаечного ключа поверните гайку, потянув анкер вверх и заклинив его для надежной фиксации
• Анкеры-втулки : Вставьте анкер-гильзу в бетон, затем поверните гайку, чтобы вытащить шпильку вверх и через распорную втулку, закрепив анкер на месте

Конечно, доступно множество дополнительных типов анкеров для бетона, поэтому перед использованием обязательно ознакомьтесь с конкретными рекомендациями для типа крепежа , который у вас есть.

Типы анкеров для кладки

Доступны различные типы анкеров для кладки, каждый из которых имеет свои сильные и слабые стороны, а также наиболее подходящие области применения и материалы.

Некоторые из наиболее распространенных типов анкеров для каменной кладки включают:

Анкерные болты

Это универсальные анкеры, предназначенные для использования в материалах средней тяжести, включая кирпич, блоки и твердую кладку. Некоторые варианты также могут быть использованы с бетоном. Анкерные болты обычно изготавливаются из оцинкованной стали для прочности и долговечности.

Анкерные болты могут использоваться для крепления как несущих, так и ненесущих компонентов, что делает их легко адаптируемыми и универсальными крепежными элементами. Эти крепления также бывают разных размеров для простоты использования в различных приложениях.

Анкерные болты

Стенные дюбели

Обычно используемые для крепления легких и средних предметов к сплошным и пустотелым стенам, полам и потолкам, дюбели являются популярным выбором. Стенные дюбели обычно используются для таких применений, как крепление полок и шкафов к стенам. Их универсальность означает, что они подходят для использования с широким спектром материалов, таких как фанера, кирпич, гипсокартон, блоки, камень и бетон.

Стенные дюбели предназначены для немедленного расширения в стене, обеспечивая надежный захват различных материалов. Их также нельзя затягивать слишком сильно, и они имеют ребра, препятствующие вращению, чтобы пробка не прокручивалась в отверстии. Однако, пожалуй, самым большим преимуществом настенных дюбелей является их универсальность. Это универсальное применение очень выгодно, поскольку позволяет избежать необходимости вкладывать средства в отдельные дюбели для разных материалов и типов стен.

Дюбели для стен

Шурупы по бетону

Шурупы по бетону специально разработаны для работы с бетоном. Эти шурупы изготавливаются таким образом, чтобы резьба шурупа врезалась в более твердые материалы, что делает их идеально подходящими для более прочной каменной кладки. Резьба бетонного шурупа закаляется в процессе производства, но, что особенно важно, корпус шурупа не становится слишком хрупким. В противном случае это может привести к поломке или срезанию винта.

Эти винты обычно имеют антикоррозионное покрытие для защиты бетонного винта. Резьба была разработана и оптимизирована для более низкого крутящего момента при установке, что значительно упрощает установку. Шурупы по бетону идеально подходят для использования в легких и средних условиях. Помимо бетона, они также могут использоваться с такими материалами, как ДСП, гипсоблок, дерево и гипсокартон.

Шурупы для бетона в магазине

Размеры стеновых дюбелей для кладки

Стенные дюбели представлены в широком диапазоне размеров: от небольших дюбелей для точных и легких работ до гораздо более крупных и тяжелых моделей. Также важно подобрать дюбель, размер шурупа и сверло по каменной кладке, чтобы убедиться, что каждый компонент имеет правильный размер и процесс установки проходит гладко.

Дюбель 8 мм

Просмотреть сейчас

Дюбель 10 мм

Просмотреть сейчас

Дюбель 12 мм

Просмотреть сейчас

Также доступны комплекты для крепления к кладке

9000. Это отличная инвестиция, если вы не уверены в том, какой тип или размер вам нужен для конкретного проекта. Они также идеально подходят для каменщиков и профессионалов, которые регулярно используют анкеры для кладки в повседневной работе в ходе своей работы.

Эти наборы обычно содержат широкий спектр предметов первой необходимости, таких как дюбели, дюбели, сверла и шурупы. В них также представлены продукты разных размеров, что позволяет легко выбрать лучший продукт для поставленной задачи.

Приобретите наборы для крепления к кладке

Как использовать анкеры для кладки

Анкеры для кладки относительно просты в использовании, но по-прежнему важно проявлять осторожность и соблюдать правила, чтобы оставаться в безопасности и гарантировать, что работа будет выполнена в соответствии с самыми высокими возможными стандартами.

Следующие шаги должны оказаться полезным руководством по использованию и установке клиновых или гильзовых анкеров для кладки:

• Во-первых, расположите материал, который вы хотите закрепить
• Просверлите отверстие в кирпичной кладке за отверстиями под болты
• Убедитесь, что отверстие имеет указанный диаметр — по крайней мере, на четверть дюйма глубже, чем длина анкера
• Вставить анкер в отверстие

После успешной установки анкера в отверстие процесс установки завершен!

Related Guides

Contact us

03457 201201

Follow us on

We accept

Our Services

• BOMs
• Calibration
• Delivery option
• Order History
• Quotes
• Returns
• Schedule orders

Правовая информация

• Политика в отношении файлов cookie
• Безопасность электронной почты
• Политика конфиденциальности
• Условия веб-сайта
• Условия продажи

About RS

• About Us
• Careers
• Corporate Group
• Events Centre
• ESG
• Our Certifications
• Press Centre
• Worldwide

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Frontline COB345K Многоразовый анкерный болт для бетона 5K

Сейчас: 119 долларов0,99

(пока отзывов нет) Написать обзор

Frontline

Frontline COB345K Многоразовый анкерный болт для бетона 5K

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

КОБ345К

• Описание

Многоразовый анкерный болт Frontline — наш самый популярный анкер для бетонных работ!

Многоразовые анкерные болты портативны, легко устанавливаются и могут использоваться в различных целях защиты от падения. После правильного отверстия в бетоне многоразовый анкерный болт устанавливается за считанные секунды и может быть удобно использован в вертикальном или горизонтальном применении.

Его простота использования и функциональность помогают пользователям быстро устанавливать и перемещать на следующее место крепления, поддерживая хороший уровень производительности, сохраняя при этом высочайшее соответствие требованиям безопасности и уверенность пользователя.

Характеристики:

• С гордостью сделано в США!
• Легко устанавливается за считанные минуты и с минимальным использованием инструментов
• После установки анкер легко снимается, потянув за пружину
• Один из самых легких, прочных и универсальных анкеров в отрасли
• Прочный, прочный и устойчивый к коррозии анкер прослужит дольше анкеров конкурентов во всех средах
• Анкер компактный, легкий и многоразовый

Спецификации и стандарты:

• Диаметр отверстия в бетоне Установочный размер: 0,75″
• Вес: 0,4 фунта
• Прочность на разрыв: 5000 фунтов силы / 22 кН
• Максимальная вместимость пользователя: 310 фунтов
• Соответствует или превосходит стандарты OSHA 1910, OSHA 1926.
