Монтаж электрического теплого пола под плитку своими руками

Здесь вы узнаете:

Системы теплых полов продолжают набирать армию своих поклонников. Они создают комфортные условия для проживания, позволяя избавиться от идущего с напольного покрытия холода. Особенной популярностью пользуется сочетание теплых полов и керамической плитки, ведь керамика никогда не нагревается и доставляет дискомфорт, наиболее полно проявляющийся зимой. Поэтому его принято греть, прокладывая под ним трубы или греющий кабель. Давайте посмотрим, как оборудовать электрический теплый пол под плитку и как это делается.

В этой статье мы рассмотрим:

  • Основные типы электрических теплых полов, подходящих для укладки под кафельную плитку;
  • Принципы расчета оборудования под электрические теплые полы;
  • Как правильно уложить электрический теплый под кафель или керамогранит.

Воспользовавшись нашим материалом как пошаговой инструкцией, вы сможете уложить теплые полы своими руками и сэкономить деньги в кошельке, ведь услуги профильных специалистов стоят довольно дорого.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки.

Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Инструкции по монтажу электрических теплых полов

Укладка плитки на теплый пол представляет собой довольно сложную процедуру. Не нужно думать, что вы справитесь с ней за 5 минут, так как любая инструкция предусматривает наличие опыта по укладке кафеля или керамогранита. Также нужны знания в области электротехники, так как электро полы нуждаются в подключении к электросети. В этом обзоре мы рассмотрим две процедуры – как уложить кабельный электрический теплый пол под плитку и как смонтировать греющие маты.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное - четко следовать приведенным ниже инструкциям.

  • 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
  • 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
  • 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Некоторые рекомендации

В завершение инструкции дадим небольшие рекомендации по монтажу электрических теплых полов под плитку:

  • Всегда используйте термостаты – они позволят избежать перегрева и сэкономят электроэнергию;
  • Проверяйте работоспособность матов после каждого этапа – например, после первого этапа работы с клеем;
  • Используйте клей, способный выдерживать многократные циклы нагрева/охлаждения.

Также рекомендуется не начинать эксплуатацию электрических теплых полов до полного застывания клея для плитки – на это уходит до 20-30 дней.

Монтаж греющего кабеля

Нам осталось рассмотреть, как производится установка кабеля под керамическую плитку. Греть он будет ничто не хуже, чем вышеупомянутые маты, даря домочадцам комфорт.

Давайте посмотрим, как класть теплый пол на плитку, как провести расчеты и что нужно для проведения монтажных работ.

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

  • Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
  • Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
  • Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
  • Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

  • Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
  • Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
  • Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
  • На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
  • Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.

Ничего сложного в монтаже электрических теплых полов под кафельную плитку или керамогранит нет. Сложности может вызвать лишь сама укладка плитки – для того чтобы готовая поверхность получилась идеально ровной, потребуются опыт и соответствующие инструменты. Если не хватает опыта на каком-либо этапе, рекомендуем воспользоваться помощью специалистов.

Инфракрасный теплый пол под плитку: правильный монаж

Для создания комфортных условий в помещениях, где пол выполнен из кафеля, часто применяют систему теплых полов. Традиционно в тандеме с плиткой используют водяной или электрический подогрев, осуществляемый при помощи кабеля или греющих матов. Однако многих интересует, есть ли возможность положить инфракрасный теплый пол под плитку. Давайте выясним, как это сделать и насколько целесообразно такое сочетание.

Виды теплых полов

Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.

Водяные теплые полы

Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:

  • Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
  • Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
  • В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы.
  • Монтаж водяных теплых полов довольно сложен, поэтому не каждому под силу выполнить его своими руками.

Электрические теплые полы

В основной своей массе они делятся на три группы:

  • Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
  • Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
  • Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

  • Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
  • Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
  • Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
  • Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

  • Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
  • Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
  • Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

  • Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
  • Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
  • Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.

  • Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
  • Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

  • Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
  • Нельзя допускать наложения полос одна на другую.
  • Для фиксации элементов на термоизоляции применяют скотч.
  • Разрезать пленку необходимо по специальным линиям отреза.
  • Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

  • Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
  • Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
  • Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
  • Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
  • После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

Укладка плитки

Укладку плитки можно выполнить двумя способами:

  1. Поверх пленки кладется малярная сетка, на которую и заливается стяжка толщиной 8–10 мм.
  2. Заменить стяжку могут гипсоволокнистые плиты. Их фиксацию надо осуществлять очень аккуратно в тех местах, где располагаются промежутки между отдельными полосами инфракрасной пленки.

Сам процесс укладки плитки будет отличаться от стандартного только тем, что клей и затирочный раствор обязательно должны быть предназначены для теплых полов.

Теплые кабельные электрические полы под плитку

Укладка кабельного теплого пола под плитку

Большинство владельцев домов и квартир устраивают в определенных комнатах теплый пол. Обычно их устанавливают под плиточное покрытие или кафель. Это решение является правильным, потому что теплые полы электрического вида прекрасно сочетаются с большим числом напольных покрытий. Применение плиточки в роли финишной отделки является достаточно популярным вариантом.

Есть много видов финишного покрытия, а именно, керамогранит, плитка из керамики и остальные схожие по параметрам материалы. При укладке кабельного теплого пола под плитку требуется соблюдать рекомендации.

Общие сведения

Достоинства теплых полов

Перед тем, как прокладывать электрический кабель для теплых полов под плиточку, требуется разобраться с достоинствами этого решения. Это помогает проводить работы качественно, и достоинства теплого пола, на который укладывают плитку:

  • Возможность прогревать комнаты в любое время, и даже когда не начался отопительный сезон, можно с удобством использовать теплый пол.
  • При монтаже нет риска появления протечек.
  • Такой пол не промерзает при сильных морозах.
  • Температуры поверхности может быть удобно отрегулирована.
  • Высота комнаты уменьшается по минимуму, потому что нагревательный кабель обладает малым диаметром, а стяжка имеет минимальную толщину.
  • Мощность обогревания не меняется по общей площади комнаты.
  • Обслуживать этот пол куда проще, нежели водяную систему.

Но до покупки теплого пола требуется определиться с тем, какая конкретно система подойдет для этой задачи лучше всего.

Разновидности

Современные модели представлены посредством кабельной системы или матами. В отдельную категорию будут входить инфракрасные полы. Они имеют несколько разновидностей – эти системы могут быть стержневыми или пленочными. Каждый из таких типов пола имеют следующие признаки:

  • Для укладки требуется сухое основание.
  • Обязательно нужно заземление.
  • Оснащение температурными регуляторами.
  • Используется в роли дополнительного обогревания.

К отличиям относят особенности монтажа, качество получаемого тепла, а еще требования до финального покрытия.

Теплый кабельный пол

Подробности технологии

За счет надежности и безопасности системы кабеля приобрели большую популярность. Они обладают простым устройством:

  1. Кабель, который распределен по секциям, устанавливают бетонную стяжку, под финальное покрытие.
  2. Тут помещают датчик, который контролирует температуру.
  3. Окончания датчика температур и обогревательного элемента скрепляют с контроллером.

Эта система включается лишь в случае необходимости – когда температура уменьшается до заданного минимума. Полы кабельного типа представлены такими видами:

  • Системы действия непосредственного типа – кабель находится в стяжке, размещаясь очень близко до финального покрытия.
  • Теплый пол для деревянных покрытий.
  • Система, которая накапливает тепло – используется в комнатах, в которых не запрещено применять электричество в низкие периоды тарифов.

Для каждой комнаты по отдельности кабельные системы монтируют отдельно.

Термоматы

Теплые кабельные электрические полы под плитку в виде матов сделаны из тонкого греющего кабеля, который закреплен на стекловолокне. Жилу нагревательного типа окружает экран, а еще слой изоляции. маты делают с одножильным и двухжильным кабелем. Для детской комнаты и спальни больше подойдет последний вариант. Это можно объяснять тем, что маты двухжильного типа имеют низкий уровень излучения (электромагнитного). Тонкие кабели монтируют поверх просохшей стяжки, а термические маты довольно часто укладывают под плиточку.

Попадая через сетку, клеевой состав надежно закрепляет финальное покрытие. Термические маты не воздействуют на уровень пола, так как они словно «утопают» в слое клея для плитки. Сетка становится как армирующий каркас, и еще одно достоинства термомических матов – простота установки. Их требуется укладывать при нежелании поднимать полы. Маты отличаются от кабельного пола тем, что обычно их не применяют для главного отопления. более того, если при создании цементной стяжки будет довольно большая нагрузка на перекрытие, кабельные системы лучше не применять. В таком случае используют термические маты.

Инфракрасные полы

Пленочные и стержневые изделия являются подвидами инфракрасных нагревателей. Когда по элементу идет ток, начинают появляются электромагнитные волны. Их диапазон бывает от 5 до 25 мкм. Они нагревают все предметы, которые расположены в зоне волнового распространения. Токопроводящие элементы выделяют тепло напольному покрытию, стенам и предметами мебели, которые и будут нагревать воздух. Инфракрасные полы энергоэффективные, так как могут преобразовывать примерно 95% отдаваемой энергии в тепло. Нагревание всех поверхностей происходит за пару-тройку минут. А при повреждении механического типа единого сегмента остальные продолжат работать.

Сравнительные характеристики

При монтаже теплого пола некоторых видов следует соблюдать требования к покрытию пола, методам монтажа и режиму температур. В соответствии с такими требованиями до покупки определенной модели выполняется сравнительный анализ главных систем теплого пола.

Покрытие. При выборе теплого электрического пола, следует ориентироваться на финальное покрытие. Для кабельных систем и термотатов больше подойдет керамическая плитка и ламинат. Карбоновые стержни, а еще инфракрасную пленку требуется укладывать под ковролин, линолеум и ламинат – эти материалы служат отличными тепловыми проводниками. Достоинства инфракрасных пленок:

  • Легко монтируют – их можно использовать сразу после укладки.
  • Простота в замене – если из строя вышло несколько элементов, их можно с легкостью заменить на новые.

К минусам пленок инфракрасного типа относят ненадежность участок соединительного типа. Главное достоинство пола кабельного вида – они являются цельным проводником с единственным слабым местом, то есть муфтой. Ее расположение заносят в паспорт, чтобы при поломке можно быть быстро все заменить. Более того, стяжка послужит предохранительным слоем, который защищает пол от повреждений механического типа. Если применять пленки с питанием в 12 В, то в систему требуется добавлять блок питания – далеко не самый надежный элемент.

Полезный совет! Чтобы защитить себя от токового поражения, требуется применять выключатели дифференциального тока (то есть УЗО), которые соответствуют требованиям ГОСТ Р 51326.1-99.

Методы монтажа

Монтируют теплые полы всевозможными способами:

  • Между плиткой и стяжкой.
  • В стяжку.
  • Непосредственно под финальное покрытие (пленочные виды пола).

Первый вариант часто применяют для обогревания жилых помещений, ванной и кухни. В таких комнатах устанавливают кабельный теплый пол под плитку. Под систему кладут гидроизоляцию и утеплительный материал. Если снизу есть отапливаемое помещение, тепловая изоляция не требуется, а элементы для нагревания монтируют под плиточку в клеевой слой. До покупки модели важно уточнять возможность этой укладки. При установке системы теплых полов под ламинат следует выбирать пленки инфракрасного типа, и на стяжку укладывают полиэтиленовый слой, а после укладывают электрические элементы. После укладывают ламинат и гидроизоляция.

Подготовка

Проектирование системы теплого пола является важным этапом, который дает возможность сокращать расходы на траты и не допускать локального перегревания кабеля. При разработке проекта требуется опираться на расстановку бытовой техники и тяжелых предметов мебели. Эти предметы могут делать повышенную степень нагрузку на системы кабеля теплого пола. Именно по этой причине стоит выбирать кровати с ножками, а кабели и маты располагают в 2 см от стеновых поверхностей. Между витками смежного типа теплого пола должно быть не менее 10 см. в проект следует заносить место установки термического регулятора, и часто его монтируют на стену в 1 метре от пола.

Тепловая изоляция

На таком этапе требуется определяться с выбором утеплительного материала на пол. От этого будет зависеть, когда начать тепловую изоляцию – до подготовки базы или после нее. Толщину утеплителя выбирают в соответствии состояния межэтажных перекрытий. Толстая тепловая изоляция выполняется над подвальным помещением, и ее требуется устанавливать, если под полом есть грунт. Для такой тепловой изоляции следует выбирать пенополистирол или же пенопласт. Толстый слой тепловой изоляции лучше устанавливать до выравнивания пола. Тонкий теплоизоляционный слой устанавливают на подготовленные поверхности, и пенофол монтируют так, чтобы отражающая поверхность смотрела вверх. Применение этой подложки дает возможность направлять тепло в комнату. Материал утеплителя следует монтировать на расстоянии от стены, например, в случае с пеноплистиролом такой показатель составляет 0.1 метра. При применении пенофола он будет иметь толщину 5 см. В месте стыкования стен с утеплителем важно приклеивать демпферную ленту.

Подготовка основания

Кабель требуется укладывать на идеально ровное покрытие, которое важно обеспылить. Как видно, в работу по подготовку пола будет входить зачистку поверхности при наличии выступов, а еще тщательное обеспыливание. Лучше, если на полу будет грунтовка. При наличии больших высотных перепадов, требуется обустраивать стяжку. Если времени для строительства мало, важно сделать наливные полы. При установке кабеля дощатый пол часть тепла будет израсходована впустую. В то же время производят штробление стен для кабелей, которые идут до терморегулятора.

Полезный совет! При монтаже системы теплого электрического пола в отремонтированной комнате важно прокладывать провода в кабель-каналах.

Укладка теплого пола

Для того, чтобы обеспечивать надежное функционирование системы теплых полов, важно правильно укладывать кабель. Под плиточку может быть уложен мат – он является кабелем, который прикреплен в полотне сетки полимерного типа. Методы монтажа отличаются.

Прокладывание кабеля

До процесса монтажа кабеля требуется проверять, каким сопротивлением он будет обладать. После этого на полу закрепите ленту с креплением. За счет частого расположения крепления монтажник может без труда помещать кабельные витки на определенной дистанции. Есть и иной метод создания кабельного теплого пола под плитку. На поверхность пола устанавливают металлическую сетку, к которой прикрепляют кабель. Его крепление проводят посредством пластиковых хомутов, и эта система имеет достаточно высокую степень жесткости. Электрокабель обычно помещают в 0.2 метрах от стены. Также проводят укладку в виде змей.

Укладка матов

Установка нагревательных матов выполняется куда проще, чем укладка кабелей. Для подготовки системы до запуска следует укладывать маты на пол, а после определить их сопротивление. Скрепляют уложенные маты посредством строительного скотча. Заземление и УЗО требуются при установке системы теплых полов. При монтаже системы пола в бане требуется соблюдать осторожность, и в моечном отделении лучше не устанавливать электрический кабель. Перед заливкой стяжки требуется проверять кабельное сопротивление, и это требуется делать с применением мультиметра. Если данные не соответствуют показателями из техпаспорта, важно исправлять монтажные ошибки.

Укладка плиточки

Методы монтажа плитки такие же, как в случае с простым основанием. Но тут следует учесть одну технологическую особенность – для плиточки требуется покупать клеевой состав. Обычно такие смеси обладают определенной маркировкой. Они характеризуются температурным диапазоном применения. При нанесении раствора важно смотреть, чтобы тот не был пустым. При грамотном выборе напольных элементов, а еще при соблюдении укладочной технологии он будет служить долги годы, сохраняя первичную функциональность.

Тёплый электрический пол своими руками под плитку

Керамическая плитка является почти идеальным напольным покрытием, в особенности, для участков с высокой влажностью или проходимостью. Она привлекательная, гладкая, легко чистится. Но при всех своих сильных сторонах керамика всегда остается холодной. Идеальным решением проблемы является установка системы электропола.

И если водяной пол можно устанавливать в частных домах, то использование электрических теплых напольных систем намного шире. Более того, метод укладки электрического теплого пола под плитку доступен любому строителю, даже новичку. Необходимо лишь знать особенности этого процесса, чтобы не допустить распространенных ошибок.

Читайте в статье:

Типы электропола

В строительном магазине можно приобрести несколько видов электрического пола:

  • нагревательный кабель, для установки которого придется отдельно купить нужные крепежные материалы, терморегулятор;
  • тепломаты, которые представляют собой сетку, на которой уже зафиксирован нагревательный провод;
  • инфракрасные системы, которые функционируют на другом принципе, но устанавливаются почти так же, что и кабель.

Для маленького участка есть уместна покупка готового комплекта под ключ. Обычно такие комплекты оснащаются всем нужным для грамотной установки, иногда даже такими мелочами, как гофрированная труба для температурного датчик и двусторонний скотч.

Не стоит опираться только на низкую стоимость набора, так как внутри могут быть материалы худшего качества.

Лучше купить комплект подороже, но надежного производителя. Например, Деви, Термо, Электролюкс, Теплолюкс. Дополнительно к комплекту нужно купить утеплитель: фольгированный пенофол.

Его кладут под теплый пол, чтобы уменьшить теплопотери и поднять эффективность нагрева. При выборе готового комплекта для установки теплого пола нужно опираться на размеры участка установки.

Разновидности электрических теплых полов

Минимальный размер равняется одному квадратному метру. Если теплый пол будет устанавливается на большой местности, то лучше приобрести комплектующие по отдельности. Для такой установки разрабатывается индивидуальный проект, и комплектующие приобретаются в зависимости от необходимости.

Таким образом, можно исключить ненужные расходы и выбрать детали, которые будут максимально продуктивно функционировать в системе. Существует нагревательный провод одножилковый и двужилковый. Последний стоит дороже, но является более безопасным.

Установка электропола своими руками

ИК-теплый пол, а также греющий провод и тепломаты устанавливаются примерно по одной технологии. Чтобы грамотно положить теплый пол своими руками электрический под плитку, нужно проделать следующие действия:

  1. грамотно подготовить основу;
  2. выбрать место для укладки терморегулятора;
  3. положить теплоизолирующий слой;
  4. положить плитку.

Знание некоторых особенностей каждого этапа позволит сделать все действия правильно.

Шаг 1. Подготовка основы

Сначала нужно устранить старое половое покрытие, если оно есть, переместить мебель в другое помещение и выбросить строительный мусор. Чтобы выполнить подготовку основы, нужно выровнять и очистить от любой грязи уже имеющую поверхность. Если на ней есть маленькие ямки или сколы, их можно просто заделать. Если основа сильно деформирована, то можно выровнять ее при помощи стяжки из цемента и песка. Чтобы уменьшить сроки ремонта, нужно использовать быстросохнущую смесь.

Нельзя устанавливать греющий провод на неровную плоскость. Постоянное отрицательное влиянием в будущем приведет к деформации системы. Чтобы починить такую поломку, потребуется довольно дорогой ремонт, так как придется снять половое покрытие и заменить провод, то есть, почти сделать все мероприятия заново.

Шаг 2. Слой теплоизоляции

На подготовленное основание нужно сначала положить слой теплоизоляции. Подходящим вариантом может быть недорогой, нетяжелый и удобный пенофол. Это тонкий материал с покрытием из фольги. Его нижняя сторона оснащена самоклеящимся слоем, поэтому для установки такого теплоизолятора можно приклеить его к полу. При этом нужно отступить от стен 5 см.

Соединения между полосами пенофола клеят особым отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он имеет высокие теплоотражающие способности – его показатель проводимости тепла равняется 0,05 Вт на мК.

Пенофол подходит для случаев, когда теплый пол считается дополнением к главной системе обогрева дома. Для более основательной теплоизоляции нужно использовать листовой пенополистирол.

При установке поверхность, на которую впоследствии будет уложена система теплого пола, должна быть ровной, чтобы не деформировать провод. Для теплоизоляции пола в многоэтажном доме, когда внизу размещено другое обогреваемое помещение, то подойдет утеплитель толщиной 20-50 мм.

Если теплый пол кладется на балконе или в другом месте, то потребуется более прочная защита от теплопотерь. Здесь уместен теплоизолятор толщиной 100 мм. Разрешено применение в качестве теплоизолирующего слоя недорогой минеральной ваты. На листовой утолитель нужно установить особую упрочняющую сетку, по которой и наносится впоследствии стяжка.

Альтернативой сетке являются пластификаторы и микрофибра, добавленные прямо в стяжку. Это метод упрочнения полусухой стяжки искусственными волокнами.

Шаг 3. Установка тепломатов или провода

Перед началом установки матов, на которые уложен нагревательный провод, нужно открыть комплект и подробно изучить инструкцию от производителя. Потом нужно взять нужные инструменты и нехватающие материалы. И только потом можно начинать выполнять работы.

Более того, необходимо выбрать комфортное место, в котором будет находиться терморегулятор – устройство, при помощи которого можно настраивать температуру обогрева пола.

Место выбирается с учетом оперативной и комфортной доступности к температурному регулятору. Это главная деталь системы управления греющих деталей, и выбирать ее нужно крайне внимательно.

Еще одним важным моментом является система подсоединения теплого пола к электричеству. Нельзя просто так включить греющие детали в розетку, нужно подвести отдельный провод от щита электропитания.

Греющий провод, уже установленный на особую сетку, очень комфортен для установки. Между его петлями сохраняется нужное расстояние. Если на момент установки нужно развернуть сетку под конкретным углом, ее осторожно разрезают.

В качестве фиксирующей детали при установке матов применяют специальный установочный скотч, созданный именно для систем теплого пола. Еще одно достоинство применения готовой сетки с нагревательным проводом – наличие уже установленного температурного датчика.

Если по каким-то причинам нагревательный кабель и сетка покупаются по отдельности, то кабель нужно грамотно уложить на сетку. Для больших площадей имеет смысл разработать план-разметку с отображением схемы установки провода.

Есть несколько видов таких схем: спираль, улитка, зигзаг. При этом не нужно устанавливать провод плотно к стене. Между витками провода выдерживают расстояние 24 см. Чем ровнее и аккуратнее проложен провод, тем лучше и продуктивнее будет обогрев поверхности пола.

При разработке схемы расположения нагревательного провода нужно помнить, что располагать его под мебелью нельзя.

В местах, где мебель будет находиться постоянно, прочно примыкая к полу, то нет смысла устанавливать тепломаты. Для остального пространства нужно выбирать мебель на маленьких ножках. Если над полом будет свободное пространство, то теплый воздух будет свободно передвигаться, что исключит перегрев провода.

Шаг 4. Термодатчик и температурный регулятор

Ключевой момент при установке теплого пола – грамотный монтаж термодатчика. Этот элемент нельзя ставить в бетонную стяжку. Термодатчик погружают в отрезок гофрированной трубы для защиты его от травмирующего влияния окружающей среды.

Гофрированная труба размещается между витками провода рядом со стеной таким образом, чтобы при поломке термодатчик было легко заменить новым элементом. Рядом на стене монтируют терморегулятор и фиксируют его с термодатчиком.

Для электрического соединительного провода нужно проштробить особую канавку. После этого терморегулятор нужно подключить к электропитанию.

Подключениє теплого пола к терморегулятору

Нужно выбрать провод подсоединения подходящего сечения, опираясь на единую мощность системы теплого пола. Обычно для отопления каждого метра квадратного площади нужно примерно 150 Вт.

Медный провод, сечение которого составляет 1,5 кв. мм, предназначен для мощности 4 кВт при силе тока в 19 А, а провод с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 26 А.

Таким образом, для комнаты площадью до 20 кв. м. потребуется медный провод в 1,5 мм. После того как система теплого пола и термодатчик установлены, система прикреплена с терморегулятором и подсоединена к электросети, нужно в обязательном порядке проверить работу системы перед укладкой стяжки или плиточного клея.

Для этого на провод подается напряжение и при помощи тестера измеряется сопротивление. Полученная информация должна соответствовать показателям, указанным производителем в техническом паспорте.

Укладка стяжки и плитки

Нужно помнить, что после того, как цементная стяжка будет уложена, систему теплого пола нельзя подключать до полного ее высыхания. Иначе вся работа будет коту под хвост. При нагреве важной цементной стяжки в нем могут возникнуть трещины, щели и пустоты, которые с самого начала уменьшают прочность стяжки и могут вызвать искривление поверхности.

Более того, в итоге могут появиться физические неисправности нагревательного кабеля, и теплый пол перестанет работать. Для установки напольного покрытия из керамической плитки делают стяжку из цемента и песка толщиной 50 мм.

Еще до начала мероприятий по установке нужно купить нужное число особой плитки для пола. Метод укладки на систему теплого пола почти не отличается от установки на простую бетонную основу.

Для создания ровных швов нужно использовать пластиковые крестики и особые клинья. По завершении швы заделываются особым составом. Покрытие из плитки можно уложить на нагревательный кабель при помощи клеевого раствора, созданного именно для теплого пола.

Также нужно использовать зубчатый шпатель для нанесения плиточного клея. Перед началом укладки плитки нужно продумать грамотное размещение отдельных керамических деталей, чтобы покрытие было красивым, а отрезанные детали находились в менее видимых зонах.

Для создания плиточного клея смесь соединяется с некоторым количеством воды и хорошенько размешивается. При этом важно учесть, в течение какого срока созданный клей сохраняет свои качества.

При помощи зубчатого клея клеящий состав наносится на нагревательный кабель, хорошенько заполняя все пространства. Толщина состава над проводом должна быть не менее 5 мм. Потом на клей кладутся плитки, расстояние между которыми контролируется при помощи крестообразных пластиковых деталей.

При заполнении пространства плитками нужно постоянно следить за уклоном напольного покрытия при помощи строительного уровня и корректировать состояние деталей. Чтобы поменять положение плитки на поверхность клея, применяют пластиковые колышки. Чтобы подрезать плитку, нужно использовать плиткорез.

Плитку можно успешно резать при помощи болгарки или стеклореза. Пластиковые крестики-фиксаторы устраняют только через пару дней, когда клей полностью высохнет. Потом выполняется заделка швов.

Если все подсчеты, схемы и действия сделаны правильно, то теплый пол будет эффективно функционировать. Возможно, некоторые время потребуется для того, чтобы при помощи терморегулятора подобрать оптимальную температуру пола.

Укладка теплого пола под плитку своими руками

Ошибочно полагать, что напольные системы обогрева — излишняя роскошь. Скорее, это комфорт и экономия, особенно в тех комнатах, где планируется устройство покрытия из кафеля. Объясняется это просто: керамические изделия хорошо проводят тепло, поэтому греющие элементы в полу будут функционировать весьма эффективно. Надо сказать, что укладка теплого пола под плитку очень уместна при новом строительстве или замене старого напольного покрытия. В данной статье мы и расскажем о том, как выбрать и установить напольное отопление под кафельную плитку.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

  • электрические;
  • водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в  частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Общие рекомендации по монтажу

Невзирая на то, что технология укладки электрического теплого пола под плитку отличается от монтажа водяной напольной системы, у них есть общие моменты и они весьма важны. Речь идет о качественной подготовке основания. Вне зависимости от типа применяемых нагревательных элементов процедуру надо выполнить очень тщательно, поскольку от этого зависит долговечность и эффективность работы напольного обогрева.

Поверхность бетонного основания должна быть максимально ровной. Выступы и наплывы бетона придется удалить, а выбоины и углубления – заделать цементно-песчаным раствором. Бывает, что количество дефектов слишком велико, в этом случае можно выполнить поверх некачественного покрытия тонкий слой бетонной подготовки с наполнителем из гравия или шлака. Чтобы впоследствии установить терморегулятор, в стене делается углубление, а под ним – строб под провода для присоединения контура и датчика температуры.

Следующий важный момент заключается в том, что установка теплого пола под плитку требует устройства гидроизоляционного и теплоизоляционного слоя. Гидроизоляция необходима на полах первого этажа, особенно когда они расположены на грунте. Для этой цели берут толстую полиэтиленовую пленку и раскладывают ее по всей площади комнаты с напуском на стены в 10 см. Стыки пленки делают внахлест и тщательно проклеивают скотчем. Далее, по всему периметру комнаты к стене закрепляют демпферную ленту.

При устройстве напольного отопления на плитах перекрытия над теплыми помещениями гидроизоляционный слой не требуется. Если же нижние этажи не обогреваются, прокладывание слоя пленки обязательно.

Многие инструкции монтажа теплых полов, составляемые менеджерами продающих компаний, гласят о том, что утеплять перекрытия над теплыми этажами не нужно. На самом деле слой теплоизоляции нужен всегда, но его толщина бывает различной и зависит от вида основания. На перекрытия над отапливаемыми этажами следует класть пенопласт толщиной 30—50 мм и плотностью не менее 35 кг/м3 или экструдированный пенополистирол 20 мм.

Благодаря этому все тепло, отдаваемое греющим контуром, будет поступать в наше помещение, а не в соседнее, находящееся снизу. Перекрытия над подвалами утепляются пенопластом толщиной 80 мм, а для полов на грунте нужен слой не менее 100 мм той же плотности. Прежде чем монтировать нагревательные элементы, по утеплителю надо расстелить фольгированную теплоотражающую пленку.

Чтобы хорошо и надолго уложить теплый пол под плитку, нужно приобретать качественные материалы. Не стоит гнаться за дешевизной, особенно при покупке труб, кабелей и других комплектующих напольных систем обогрева. Помните, что любая неисправность греющего контура приведет к демонтажу всего или части покрытия из плитки, а это недешево. Не пытайтесь с целью экономии приспособить для пола плитку, предназначенную для стен или некондиционные керамические изделия, они могут потрескаться.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

  • кабельные нагревательные маты;
  • сетки из отдельных угольных стержней;
  • кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

  • на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
  • устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
  • при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Водяной теплый пол

Технология, по которой производится укладка водяного теплого пола под плитку, предусматривает заливку стяжки, после того как трубы греющего контура разложены на готовом основании с утеплителем. Крепление труб выполняется пластмассовыми фиксаторами различных типов. Другой распространенный способ – это взять арматурную сетку с размером ячейки, равным шагу укладки контура, и поместить ее поверх теплоизоляции. После этого труба прикрепляется к прутьям сетки с помощью пластиковых хомутиков.

Подводки от контура подключаются к распределителю, система заполняется водой и проверяется на герметичность. После этого ставятся маяки, размешивается раствор и выполняется заливка стяжки по всем правилам проведения подобных работ. При этом следует помнить, что толщина стяжки над верхом трубы должна быть не менее 30 мм.

Последний этап – укладка керамической плитки, к нему приступают, когда стяжка окончательно застынет. В этом случае надо соблюдать минимальную толщину клея, указанную в инструкции. Включение системы в работу возможно после того, как клеящая смесь высохнет.

Заключение

Проще всего устанавливать под плитку электрические термоматы. Процесс займет не так много времени, как укладка кабелей или труб в стяжку, поскольку последней нужно время на застывание. Но не всегда целесообразно организовывать электрический обогрев пола, если есть более дешевый источник тепловой энергии, так что все труды по устройству стяжки впоследствии окупятся.

Как правильно уложить плитка для теплого пола своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить плитка для теплого пола своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить плитка для теплого пола своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.Как правильно уложить плитку для теплого пола

Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится.

Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.

Как уложить теплый пол под плитку: работа с водяными системами

Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол.

В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Представить эту технологию можно в виде следующей последовательности работ.

  • Гидроизоляция.

Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.Утепление пенопластом.

В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия.

Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.

Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.

  • Укладка трубопроводов.

Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра.

Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.

  • Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.
  • Заливка стяжки.

Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.

После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию.

И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.

Укладка теплого пола под плитку: электрические системы подогрева пола

В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.

  • Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором.

В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.

  • Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора– для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка.

Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводомсечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента.

Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.

  • Кладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки.

Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.

  • Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене.

Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).

  • Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы. Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.Электрический теплый пол своими руками под плитку фото

После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).

В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно. Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.

Как правильно положить плитку на пол своими руками

Часто среди всего ассортимента материалов для пола ванной комнаты, кухни или прихожей мы останавливаем выбор на керамической плитке.

Такой материал не только очень красиво смотрится, но очень практичен и долговечен. Так вот, после непосредственной покупки понравившегося материала для будущего напольного покрытия, возникает закономерный вопрос: как правильно выполнить его укладку. Если вы решили обратиться в строительную компанию или сами являетесь профессиональным строителем, то такой вопрос для вас несущественный.

Кроме того, вы можете посоветоваться с друзьями, обладающими навыками по пола керамической плиткой. Главное следовать рекомендациям по укладке плитки на пол и все у вас получится, даже если с такой задачей вы столкнулись впервые. Далее будет рассмотрен алгоритм монтирования напольного покрытия из керамической плитки.

В первую очередь не стоит забывать, что керамическая плитка укладывается на предварительно подготовленную поверхность.

Проще говоря, полы должны быть ровными, без выбоин и перепадов уровня. Это очень важный момент, так как на неровном полу плитка попросту не будет смотреться, да и сам процесс укладки станет гораздо сложнее. Описывать процесс и методы выравнивания пола в этой статье не будем и вернемся к укладке плитки.

На следующем этапе стоит позаботиться о наличии всех необходимых для укладки инструментов и материалов. К ним относятся:

Выбираем способ укладки плитки на пол (ровно, в шахматном порядке, по диагонали, с бордюрами, выкладывая узор или рисунок и т.д.). На основе этого переходим к разметке пола и отмечаем основные ориентиры.

Одним из самых ответственных моментов является выбор места укладки первой плитки.

От того где она уложена, будет зависеть конечный результат укладки. Важно четко представлять конечный результат у себя в голове (или еще лучше сделать чертеж), чтобы не пришлось переделывать всю кладку. Начинайте укладывать плитку с ряда, который в итоге будет хорошо виден при входе в комнату, тогда малопривлекательные обрезанные плитки будет легче спрятать.

При укладке плитки по диагонали, обрезанные части будут хорошо видны, поэтому важно обрезать плитку аккуратно.

Хорошо смотрится плитка на полу, когда кладка выполнена параллельно оконной линии. Именно эти отклонения от параллели более всего бросаются в глаза. Важно не только ровно укладывать ряды плитки, но и проверить ровность самых стен помещения.

Для этого выложите несколько тестовых рядов вдоль стены. Тогда все отклонения от ровной линии можно просто отследить. После таких подготовительных работ можно переходить к самой процедуре укладки.

В подготовленном ведре разводим клеящую смесь из соотношения 2,5 кг на 10 литров воды. Не стоит забывать, что такой раствор сохнет достаточно быстро.

При помощи зубчатого штапеля равномерно распределяем по плитке клей и укладываем ее в намеченное место, плотно прижимая к полу. Берем следующую плитку и повторяем операцию. При этом вначале необходимо плотно прижать новую плитку к уже уложенной, вытереть выступивший клей, раздвинуть плитки на ширину шва, установив между ними пластиковый крестик.

Укладывайте плитку по рядам, при этом не забывайте контролировать ровность кладки с помощью строительного уровня (как в местах межплиточного зазора, так и непосредственно всего ряда).

Если, укладывая плитку, вы заблокируете выход в другое помещение, оставьте проход в один или два ряда плитки. Через сутки кладка полностью высохнет, и можно будет уложить оставшиеся ряды, наступая на новый пол.

Несколько дополнительных советов по укладке:

  • Для укладки плитки на теплые полы стоит использовать специальный клей для теплого пола, например «Люкс».
  • Если кладка производится на деревянное основание пола, в клей добавляют ПВА (без добавления воды), на плитку лучше сразу наносить двойной слой клеящей смеси.
  • Рекомендуется также наносить клей не только на плитку, но и на деревянный пол (при этом угол наклона шпателя при нанесении клея на пол и на плитку должен быть разным), тогда керамическое покрытие будет хорошо держаться, благодаря максимальному сцеплению с полом.
  • Для резки плитки используйте специальный плиточный нож. В некоторых случаях (при небольшой толщине плитки) его можно заменить стеклорезом.
  •  Если необходимо вырезать фрагмент из плитки, то лучше использовать болгарку.
  • После того как плитка полностью уложена ждем сутки для полного высыхания клея и приступаем к затирке швов. Для этого удаляются пластиковые крестики и в швы резиновым шпателем втирается специальная смесь.
  • Затирочные смеси можно приобрести в строительных магазинах уже в готовом виде или сухую.
  • После выполнения процедуры затирки, швы протирают влажной губкой, проходятся по всем швам пластмассовым кабелем (чтобы вдавить шов) и оставляют еще на сутки высыхать. Важно аккуратно затереть швы, чтобы не повредить внешнему виду всей кладки керамической плитки.
  • Когда затирка высохла, остается провести влажную уборку мягкой тряпкой и наслаждаться полученным результатом.

Электрический теплый пол под плиткой своими руками

Система отопления «теплый пол» давно доказала, что является оптимальным вариантом обогрева собственного дома.

Не будем говорить о том, какими преимуществами она обладает. Наша цель — изучить, как правильно уложить электрический теплый пол под керамическую плитку своими руками. Почему нас заинтересовал процесс, который можно провести самостоятельно, не обращаясь за помощью к специалистам?

Начнем с того, что электрический теплый пол — это самая простая система, которую своими руками провести не очень сложно.

Специалисты считают, что это, по сути, большой электрический конструктор, с которым справится даже ребенок. Так ли это на самом деле? Будем разбираться.

Общая схема

Итак, нас интересуют именно электрические теплые полы. Чтобы правильно их класть, необходимо знать послойное расположение всех используемых в этом процессе материалов.

Пойдем снизу от полового основания:

Бетонное или деревянное основание — так называемый черновой пол.

Требования к нему стандартны — максимальная ровность, высокая прочность и минимальное количество дефектов в виде трещин, выемок и сколов.Утеплитель из неплавкого материала. Лучше всего здесь подойдет вспененный полиэтилен или полистирол, отделанный фольгированным слоем. Последний должен быть направлен вверх к потолку.

Система крепежей.

Чаще всего для электрического теплого пола она идет в комплекте. Это или армирующая сетка, или специальная клеящаяся пленка.Сам теплый пол с термодатчиком и терморегулятором.

Стяжка из цементно-песчаного раствора или специальная смесь для теплых полов. Обратите внимание, что этот слой должен быть толщиной 30–50 мм.И последний слой — кафель для пола.

Как видите, пирог должен получиться многослойным, но именно так и надо проводить электрический теплый пол под керамическую плитку.

Другого выхода нет. Такая многослойность — это гарантия качества, долгосрочной эксплуатации и эффективной теплоотдачи. А значит, вы получите тот температурный режим, который задаете сами.

Разновидности электрического теплого пола

Вопрос, какой электрический теплый пол под плитку лучше, звучит сегодня не так уж редко. Производители подобного оборудования предлагают несколько вариантов:

  • Теплый пол с нагревательным кабелем.
  • Электрические маты, в основе которых лежит токопроводящий элемент, уложенный на стеклополотно. Это уже готовые к использованию секции, которые просто соединяются между собой.
  • Инфракрасный нагревательный элемент. Это более сложная конструкция, хотя и ее своими руками можно уложить без особых трудностей. Подобные системы специалисты называют пленочным теплым полом.

Чем отличаются все три варианта друг от друга? Сравнивать два первых и третий вариант будет просто. В них тепло вырабатывается за счет преобразования электроэнергии, но технология отдачи тепла совершенно разная.

А вот два первых между собой практически не отличаются. И в первом, и во втором случае используется нагревательный кабель. Просто уложен он по-особому во втором варианте и уже готов к применению.

Специальный мат

Изолированный нагревательный кабель дает свободу в плане его укладки — частоты уложенных ветвей и контуров, конфигурации и так далее. С матами этого сделать невозможно. Конфигурация предопределена на заводе, так что много с ними не пофантазируешь.

Зато маты легко укладывать. Они изготавливаются в виде рулонов, которые раскатываются на определенной площади. Их можно подрезать или увеличивать в длину, так что проблем здесь обычно не возникает.

Есть, правда, в отличиях один немаловажный нюанс.

Отдельный нагревательный кабель можно использовать и в качестве основного источника тепловой энергии, и в качестве дополнительного. А вот маты электрического теплого пола применяются только как дополнительная система отопления. К примеру, ими чаще всего утепляют пол под плитку в ванных и туалетных комнатах, а также в кухнях.

Сами нагревательные кабели делятся на две группы:

  • Резистивные. Это одножильный или двухжильный кабель, обладающий большим сопротивлением — самый простой элемент, когда дело касается монтажа и укладки электрического теплого пола.
  • Саморегулирующиеся.

Это многожильный элемент, конструкция которого регулирует силу тока по всей длине контура. А это говорит о том, что такой токопроводящий материал будет служить долго. Ведь тепло будет действовать на всем протяжении длины без колебаний и перепадов.

Этапы монтажного процесса

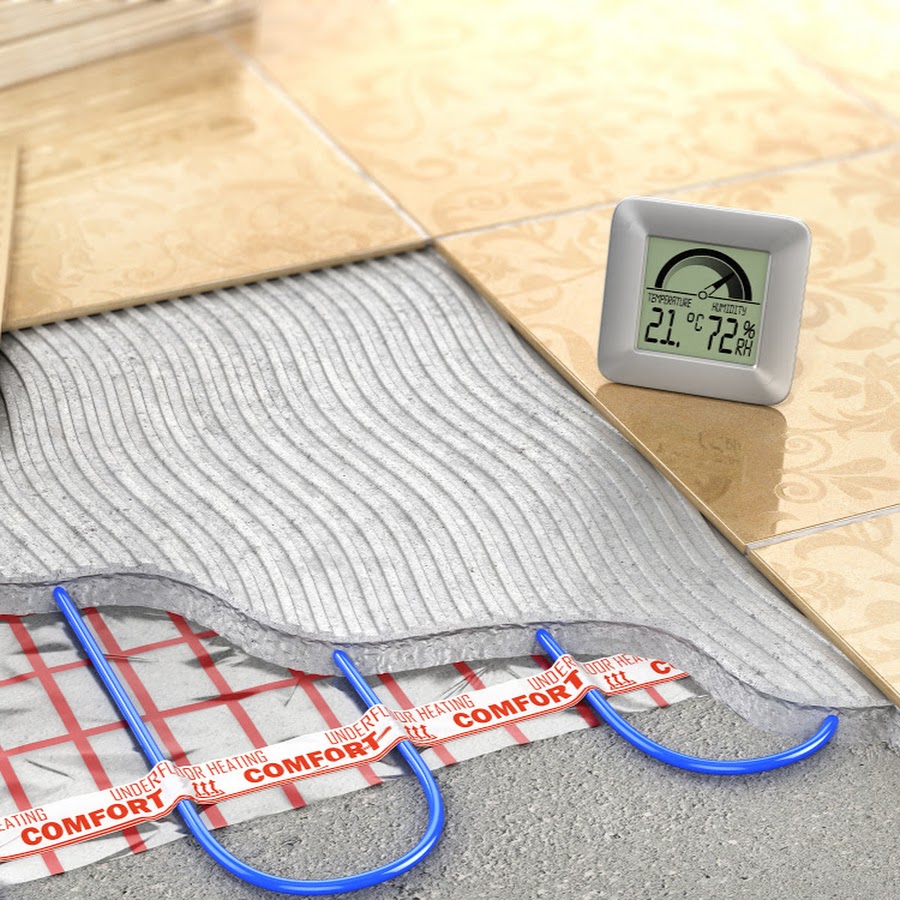

Послойная схема

Итак, мы разобрались с типами и видами электрического теплого пола. Теперь можно переходить к вопросу монтажа. Начнем с того, что существуют определенные нормы, определяющие мощность выделения тепловой энергии в зависимости от места установки этой отопительной системы:

Определить мощность теплого пола самостоятельно не так-то просто, поэтому советуем воспользоваться услугами специалиста, который точно подсчитает необходимую мощность. С его помощью можно определиться с конфигурацией прокладки кабеля, если используется отдельный нагревательный элемент. А вот монтаж уже допустимо проводить своими руками.

Схема монтажного процесса

Пошаговая инструкция

В первую очередь выравнивается половое основание, например, обычной стяжкой. Обращаем ваше внимание на то, что небольшой перепад плоскости допустим, но не больше 2 мм на 1 квадратный метр площади пола.

Устанавливается терморегулятор. Он может быть вмонтирован прямо в стену в открытом виде или располагаться в специальном шкафу.Теперь по периметру комнаты у пола прямо по стене проклеивается специальная демпферная лента. Она, во-первых, создаст небольшой буфер между стеной и укладываемыми слоями, что позволит последним расширяться при нагреве.

Во-вторых, с ее помощью закрывается стык между полом и стеной.Далее монтируется теплоизоляционный материал. Затем на определенном расстоянии друг от друга раскладывается двусторонняя самоклеющаяся лента. Вместо нее сегодня все чаще используется металлическая сетка, обладающая двойной функцией.

Во-первых, это крепежная деталь для кабеля, а, во-вторых — армирующий каркас для заливаемого поверх кабельной системы бетонного раствора.Если в качестве электрического теплого пола используется пленочный вариант, тогда ни сетка, ни лента не нужны. Ведь пленочный теплый пол состоит из уже готовых матов, куда вмонтирован кабель. Устанавливается отдельный нагревательный кабель.Монтируется термодатчик.

Обратите внимание на то, что этот прибор надо класть между ветвями кабеля прямо на пол. Он должен точно определять температуру, которая отводится от пола. Укладка термодатчика производится в гофрированную трубку из пластика.

С терморегулятором, установленным на стене, он соединяется проводами для передачи сигнала.Вся система подключается и тестируется прямым подключением. Необходимо проверить, чтобы все контуры или маты грелись равномерно. Самое важное — перед пробным включением надо проверить систему на сопротивление.

Показатели сопротивления указаны в инструкции, которая прилагается к системе «теплый пол».Цементно-песчаным раствором заливается пол под керамическую плитку. Обязательное условие — чтобы стяжка приняла высокую прочность. И последний этап — укладка керамической плитки.

На этом можно считать, что кабельный отопительный пол полностью смонтирован.

Полезные советы

Укладка плитки

Укладывать электрический теплый пол нужно так, чтобы его кабель не попадал под тяжелые предметы. Особенно это касается ножек громоздкой мебели.

Постоянное давление создаст разрыв контура, что приведет к выходу из строя целого участка.Залитая поверх пленочного пола стяжка должна обязательно хорошо просохнуть. Если этого не сделать, то велика вероятность, что под действием высоких температур она начнет лопаться и растрескиваться. А это приведет к образованию внутри полостей, которые часто становятся причинами перегрева кабеля или неравномерного распределения тепла.

Оптимальный срок высыхания стяжки — 28 дней. Именно после этого периода стяжка приобретает марочную прочность.Класть электрический теплый пол своими руками не так уж сложно, в чем вы смогли убедиться сами. Но строго следуйте инструкции, которая идет в комплекте с приобретаемым оборудованием.Если вы в чем-то сомневаетесь, то не стоит браться за дело.

Небольшое отклонение от нормы или небольшая ошибка приведут к неприятностям, связанным с выходом из строя всей отопительной системы. А это ее ремонт или демонтаж, требующий снятия всего напольного покрытия или его части. Вам это нужно?

Провести монтаж электрического теплого пола — пленочного или кабельного — сможет каждый домашний мастер.

Уложить теплый пол под керамическую плитку тоже большого труда не составит. Важно лишь правильно подобрать мощность системы, равномерно распределить кабель по площади основания и точно соблюсти все нормы и требования, не исключая ни одного слоя. Если вы все учтете, то получите теплый пол, работающий эффективно и долго.

Укладка теплого пола под плиткой

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

  • Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

  • Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м2потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме.

Вы должны осуществить расчет сечения кабеля по токуи определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в домена новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку.

Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление.

Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке.

Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т. к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется.

После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель.

Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Чтобы читатели «Сам электрика» могли самостоятельно осуществить монтаж греющего кабеля (либо термомата), далее мы рассмотрим подробную инструкцию со схемой подключения и видеороликом!
Как класть плитку на пол своими руками

Чаще всего укладку плитки на пол доверяют профессиональным мастерам-плиточникам и делают это не зря. Ведь от качества укладки сильно зависит долговечность и красота покрытия, а сам процесс работ весьма сложен. Впрочем, положить своими руками ровную плитку на достаточно ровное основание и по стандартному рисунку «шов в шов» сможет даже новичок.

Главное – правильно выбрать монтажные растворы и неукоснительно следовать технологии. В этом вам поможет наша пошаговая инструкция с фото и подборкой полезного видео. Данная теория по укладке плитки будет полезна и тем, кому нужно проконтролировать и принять работу плиточников.

Шаг 1. Подготовка основания

Сначала необходимо подготовить основание, чтобы оно было ровным, чистым и сухим. Класть плитку предпочтительнее на бетонную стяжку, но при желании можно положить и на старую плитку или дерево, ДСП (либо другой подобный материал). Однако имейте в виду, что при монтаже плитки на старую облицовку высота окончательного пола увеличится.

Чтобы положить плитку на бетонную стяжку нужно:убрать возможные шероховатости скребком, пропылесосить пол, помыть щелочным чистящим средством, затем покрыть слоем грунтовки (желательно) и подождать 2-4 часа пока пол полностью не высохнет. Далее, если бетонное основание неровное (отклонения более 5 мм на 2 погонных метра), то его нужно залить каким-либо нивелирующим составом и дождаться высыхания.

Укладывая плитку на систему теплых полов, выключите подогрев за 1-2 дня до начала работ.

Включить подогрев или напольное отопление можно лишь через 2-3 дня после затирки швов. Для укладки керамической плитки на «теплый пол» нужно использовать клей с высоким содержанием эластичных полимеров, который предотвратит температурную деформацию основания.

Шаг 2. Рисование разметки

Как только пол станет сухим, можно приступать к рисованию разметки. Способов рисования разметки существует много, но цель у всех одна:

Так, например, разметку можно построить таким образом, чтобы целые плитки размещались у входа, по осям оконного проема или, скажем, у порожка балконной двери. В нашей статье мы рассмотрим один из самых популярных способов укладки плитки на пол – по двум перпендикулярным осям от центра дверного проема.

Итак, проведите линию от центра порога до центра противоположной стены при помощи шнура или лазерного уровня.

Далее вдоль этой линии начните укладывать ряд плиток с крестиками «на сухую». Положив последнюю целую плитку, проведите линию вдоль ее внешнего края, чтобы у вас получились две строго перпендикулярные вертикальные линии как на схеме ниже. Желательно с помощью угольника убедиться, что углы прямые под 90 градусов.

В углу перпендикуляра мы и приклеим первую плитку, а от нее проложим первый ряд (вдоль горизонтальной линии).

Шаг 3. Укладка первой плитки и первого ряда

Разведите в ведре клей согласно инструкции производителя, шпателем нанесите его в один из углов перекрестка и заодно на площадь нескольких плиток будущего первого ряда, чуть заходя за его пределы. Затем разровняйте клей зубчатым шпателем, держа его под углом 60 градусов. Старайтесь всегда держать «гребенку» под одинаковым углом, чтобы клей получался одинаковой толщины.

Если плитка имеет размер более чем 30×30 см или 20×30 см, то клей необходимо нанести и на саму плитку тонким слоем (нанесите клей на плитку и сразу уберите его почти полностью тем же шпателем).

Для очень больших форматов, слой клея на плитке можно положить толще и проредить его зубчатым шпателем как показано на фото ниже.

Далее положите плитку на клей, придерживаясь линий разметки и осторожно постучите по ней киянкой для выравнивания.

Затем таким же образом следует приклеить вторую плитку и сравнять ее с первой с помощью киянки и правила. Убедитесь, что плитки положены ровно, приложив строительный уровень прямо на две плитки сразу как показано на фото ниже.

Проверяйте высоту каждой уложенной плитки с предыдущей. При необходимости уберите излишки или, наоборот, добавьте клея

Только когда обе плитки будут выровнены, вставьте крестики по уголкам плиток и в шов.

Теперь продолжайте приклеивать плитки таким же образом, пока весь первый ряд не будет готов. Пройдитесь по нему еще раз правилом и проверьте ровность уровнем.

Далее соберите излишки клея по краям ряда, между плиток, на плитках и приступайте к следующему ряду.

Несколько правил и полезных советов по укладке

  • Основание пола и плитки всегда должны быть сухими.
  • Старайтесь наносить клей не более чем на 1 погонный метр облицовочной площади за раз.
  • Клей, простоявший более 30-40 минут, становится не пригоден для работы (за исключением клеев некоторых производителей).
  • Чтобы клей не присыхал к гребёнке, постоянно замачивайте ее в воде.
  • Крестики нужно успеть убирать до высыхания клея.
  • Опираться коленями на положенную плитку не желательно, так как это может нарушить ее плоскостность.
  • Плитку стоит брать из разных коробок, так небольшой разнотон будет незаметен.

Перед началом работ обязательно проверьте, что тон, указанный на всех коробках, совпадает.На обороте плитки всегда стоит логотип производителя, по которому можно понять, где у плитки верх, а где низ. Иногда плитки имеют специальный обозначитель ориентации кладки, который для удобства можно дополнительно обозначить на торце плитки карандашом.Успевайте удалять излишки клея до его высыхания. С поверхности плитки его лучше всего удалять тряпкой, смоченной растворителем.

Альтернативный способ разметки и укладки первого ряда

Не хотите заморачиваться с разметкой? Тогда действуете по старинке – начинайте класть плитку от самого видимого угла. Если вы кладёте плитку на пол в кухне, то начать укладку можно с угла противоположной гарнитуру стены, тогда ряд подрезанных плиток попадает именно под него.

Шаг 4. Укладка остальных рядов, резка плитки

Ура, первый ряд готов и теперь, ориентируясь по нему, мы можем проложить второй ряд из обрезанных плиток (см. рисунок ниже), а затем и все остальные.

Как резать последнюю напольную плитку, примыкающую к стене?Первым делом нужно определить линию ее резки: положите ее на уже приклеенную предпоследнюю плитку, на нее положите еще одну плитку и сместите ее к стене, но не доходя до стены на расстояние одного шва. Вдоль внешнего края этой плитки прочертите линию на подложенной плитке. Эта линия и есть линия реза.

Разрезать плитку можно разными способами и приборами.

В идеале стоит использовать ручной плиткорез или электрический плиткорез (см. фото выше), если такого инструмента нет, то используйте болгарку. Впрочем, если напольная плитка керамическая и не сильно толстая (до 9 мм), то можно применить старый строительный трюк и разрезать ее… обычным стеклорезом как показано в этом видео.

Как резать плитку криволинейно?Наклейте на разрезаемую плитку малярную ленту, чтобы предотвратить зазубривание декоративного слоя. Затем карандашом наметьте округлую линию реза, скажем под трубу.

Далее просверлите несколько отверстий вдоль намеченной закругленной линии с помощью твердосплавного сверла (подойдет и для керамогранитной плитки). И наконец, с помощью кусачек, пассатиж и специальных щипцов для плитки аккуратно отломите ненужную часть. Отшлифуйте место среза напильником.

Когда вы застелите весь пол, убедитесь, что все крестики удалены и оставьте покрытие сохнуть на 24 часа.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить плитка для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео:

Источники:

Теплый пол под плитку: самостоятельная технология укладки

Укладка плитки на пол. Как правильно положить плитку на пол своими руками

http://gidotopleniya.ru/teplyj-pol/jelektricheskij-teplyj-pol-pod-plitku-svoimi-rukami-7700

https://samelectrik.ru/texnologiya-ukladki-teplogo-pola-pod-plitku-10-shagov-k-uspexu.html

https://kitchendecorium.ru/remont/floor/kak-klast-plitku-na-pol-svoimi-rukami.html

Руководство по электрическим коврикам для теплого пола | Разминка

Электрические системы теплых полов становятся все более популярными как при строительстве новых, так и при модернизации существующих черновых полов. Если вы решили, что пол с подогревом является предпочтительным решением для вашего проекта и что нужно использовать электрическую систему, читайте дальше. В этой статье представлен обзор различных доступных типов и различий между ними, а затем представлена ​​более подробная информация об электрических матах для подогрева пола.

Различные типы систем электрического теплого пола

Электрические системы теплого пола бывают разных форм, и тип, который вы выберете, будет зависеть от характеристик вашего проекта. Помещение неправильной формы с множеством устройств для работы выиграет от гибкости нагревателя со свободным проводом. Система подогрева пола Loose Wire является наиболее универсальной для установки вокруг предметов или в областях неправильной формы. Кабель можно просто протянуть вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях.Свободную проволоку можно наносить на существующие бетонные или плиточные основания, а также непосредственно на прочные изоляционные плиты.

С другой стороны, электрические маты с подогревом пола

быстрее и проще установить в больших и обычных комнатах, чем коврики Loose Wire. Накройте большую площадь ковриком для подогрева пола, который можно просто раскатать по полу.

Матирующие системы выпускаются в версиях от 120 до 240 В. Системы ультратонких электрических ковриков для теплого пола, такие как система StickyMat, идеально подходят для установки на существующий бетонный черновой пол, так как они не изменяют уровень пола заметно.

Полностью заземленные системы, такие как подогреватель из фольги, позволяют сократить время установки во влажных помещениях, поскольку встроенный механизм безопасности исключает необходимость в дополнительных заземляющих сетях.

Если электрические коврики для теплого пола кажутся сейчас более подходящей системой для вашего проекта, продолжайте читать. В этой статье рассматриваются особенности электрических матов для теплого пола, процессы их установки и совместимость с разными типами полов.

Электрические коврики для теплого пола

Как упоминалось ранее, маты для теплого пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей.Когда вы измеряете и создаете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы убедиться, что вы получите коврик правильного размера для площади пола.

Системы электрического теплого пола с большей мощностью предназначены для помещений, где потери тепла могут быть выше, например, в ванной комнате над гаражом. Если требуется изоляция, сначала следует уложить изоляционные плиты, используя гибкий плиточный клей. В зависимости от системы, утеплитель мата затем наносится либо с помощью встроенной самоклеящейся ленты, либо, если утеплитель представляет собой развязывающий мат, с самоклеящейся основой прямо на изоляционные плиты.Затем система может быть встроена в плиту перед укладкой плитки или даже непосредственно выложена плиткой. Обе системы могут использоваться в качестве первичных источников тепла и лучше всего подходят для постоянной отделки полов, включая натуральный камень или керамику.

Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы используете систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Коврик для электрического обогрева полов Размеры

StickyMat избавляет установщика от необходимости вставлять кабель в коврик.Предварительно проложенный и приклеенный кабель позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии.

Кроме того, сетку StickyMat можно разрезать, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан. Подробнее о разделке электросистемы вы можете прочитать далее в статье.

Можно ли отрезать электрические теплые полы?

Нет. Важно установить нагреватель правильного размера в зависимости от доступного пространства, так как нагревательный кабель нельзя разрезать. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Установка электрического коврика для теплого пола

Для каждой отопительной системы есть особые инструкции по установке, и для правильного выполнения этого крайне важно следовать пошаговым инструкциям производителя по установке.Если у вас возникнут сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю. Вы также можете посетить warmupedia.warmup.com, платформу онлайн-технической помощи Warmup Inc.

.

Система Warmup StickyMat поставляется с напряжением 120 В и 240 В и состоит из тонкого свободного провода для разогрева, прикрепленного к прочной сетке. Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз, пока площадь пола не будет полностью покрыта.

Нагревательный мат имеет предварительно разнесенный провод 1,8 мм (1/8 ″) с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная стекловолоконная сетка отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель

StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где невозможно сильно изменить высоту пола. StickyMat - самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Электрические коврики для теплого пола с разными типами пола

Часто задаваемый вопрос - какой тип пола можно использовать с системой теплого пола. Хотя выбор напольного покрытия является неотъемлемой частью вашего проекта, он сам по себе не определяет, какую систему вам следует выбрать. Выбор правильного напольного отопления зависит от множества факторов, таких как размер вашего проекта, работа над новым зданием или ремонтом и т. Д.Далее мы обсудим совместимость электрических матов UFH с различными напольными покрытиями.

Систему StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами. Как упоминалось выше, основными преимуществами StickyMat являются простота и скорость установки, а также высота системы 1,8 мм (1/8 дюйма), которая не позволяет поднимать уровень пола. Это означает, что StickyMat - идеальная ситуация для тех, кому нужно быстро завершить работу или кто беспокоится об изменении высоты пола после установки системы.

Система «теплый пол» найдется для любой ситуации, будь то укладка каменного или керамического пола, ковров, дерева или винила. Warmup также имеет полный набор средств управления обогревом, которые можно использовать во всех системах, что упрощает программирование - даже в многозонных проектах. Ниже приведены более подробные статьи о конкретных типах полов с подогревом:

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, свяжитесь с нашей службой поддержки клиентов или запросите расценки.

Руководство по использованию теплых полов с деревянными полами

Качества древесины при использовании с теплыми полами

Как природный материал, древесина подвержена влиянию окружающей среды, поэтому при установке системы теплого пола с деревянным полом необходимо учитывать некоторые ключевые моменты. деревянные полы.

Идеальная толщина

Толщина и плотность деревянных полов могут повлиять на производительность системы, и мы рекомендуем, чтобы толщина древесины была не более 18 мм .Кроме того, поскольку более широкие деревянные доски часто демонстрируют большее движение, чем более узкие, мы рекомендуем, чтобы отношение толщины к ширине было в диапазоне от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст это соотношение. 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола , равная 27 ° C, не превышалась для деревянных полов, но это не совсем точно. Эта инструкция по умеренному климату основана на исторических исследованиях, посвященных изучению темпов роста и усадки деревянных полов, и именно при 27 ° C расширение древесины, прошедшей испытания, было сочтено «невидимым» невооруженным глазом.Эта температура сейчас является общепринятой отраслевой рекомендацией, но при необходимости деревянные полы можно нагреть до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27 ° C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата подогрева, который точно контролирует систему теплого пола, чтобы обеспечить оптимально отапливаемое помещение. В рамках вашего проекта вы также должны всегда выполнять расчет теплопотерь, чтобы обеспечить соответствие полов с подогревом требованиям к обогреву помещения.

Расширение и сжатие

Вся древесина гигроскопична, что означает, что она впитывает влагу вокруг себя, и эта влага заставляет древесину и конструкционную древесину естественным образом расширяться и сжиматься с течением времени. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от среды, в которой находится ваш проект теплого пола. Со сменой времен года деревянный пол будет расти и уменьшаться на в минуту по мере изменения влажности в помещении. При неправильной установке это набухание и сжатие деревянного пола может повлиять на быстродействие напольного обогревателя.

Модернизация полов с подогревом на подвесные деревянные полы

Подвесные деревянные полы являются обычным структурным элементом во многих старинных зданиях, и мы предлагаем ряд систем подогрева полов, специально разработанных для подвесных деревянных полов.

Водяные системы

Модернизация напольного обогревателя с использованием оригинальных деревянных половиц вместо новой отделки деревянного пола может стать сложным проектом. Вы можете модернизировать систему одним из двух способов: сверху или снизу.

Установка водяной системы с половицами сверху требует удаления всех деревянных полов перед укладкой на место после установки системы отопления; это типично для установки на первом этаже. Модернизация снизу рекомендуется для установки полов с подогревом на деревянный пол первого или верхнего уровня и подразумевает вырыв потолка в комнате ниже и установку системы отопления таким образом, в направлении вперед-назад.

Влажные полы с подогревом часто рекомендуются для подвесных деревянных полов, и система деревянных реек Tectora является идеальным решением.Эта система использует пространство между балками пола как пространство для трубопроводов водяного теплого пола и изоляционных панелей. Вам также следует позаботиться о том, чтобы система теплого пола была как можно более герметичной, чтобы теплый воздух не выходил, а холодный наружный воздух не выходил.

Электрические системы

Вы также можете использовать электрические полы с подогревом с подвесными деревянными полами, но в этих случаях вы должны использовать оригинальные деревянные половые доски в качестве чернового пола и установить электрическую систему поверх них перед укладкой нового покрытия пола. .

Руководство по элементам управления и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в вашем доме, не тратя впустую энергию, целые состояния или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления вашим полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать терморегуляторы для теплого пола

Термостат - это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты обычно принимают за дроссельную заслонку, которая слишком высока, ошибочно полагая, что это ускорит нагрев вашего дома. Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола - что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C является идеальной температурой для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C. Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса.По данным Energy Savings Trust, включение комнатного термостата с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни. Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который гарантирует, что отопление будет включено, когда вам это нужно.

Балансировка теплых полов - пошаговое руководство

Не знаете, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему теплого пола, вы рассчитываете, сколько времени потребуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы решить, как спланировать напольное отопление.Попробуйте эти советы по балансировке теплого пола.

  1. При настройке таймера используйте холодный вечер и определите, сколько времени потребуется, чтобы теплый пол нагрелся до комфортной температуры - это время прогрева.
  2. Выключите систему и определите, сколько времени потребуется системе, чтобы остыть.
  3. С помощью этих двух цифр теперь вы можете составить точный график работы системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как настроить теплый пол в соответствии с вашей системой UFH

Как наиболее эффективно контролировать пол с подогревом? Теплый водяной пол с подогревом очень эффективен, но его можно сделать еще больше, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка заделана под слоем стяжки.

Он будет иметь высокую тепловую массу, поэтому вы можете ожидать, что он нагреется некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему.Система теплого пола с бесшовным полом хорошо удерживает тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, поскольку системе отопления требуется меньше энергии.

Как управлять низкопрофильным подогревом и модифицировать теплый пол

Модернизированные системы теплого пола, такие как LoPro ® , или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять напольным отоплением так же, как радиаторной системой, с помощью панели управления напольным отоплением.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки теплого пола.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом - чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

В дальнейшем в этом руководстве мы рассмотрим другие типы термостатов, в том числе простые модели термостатов с круговой шкалой.

Описание типов термостатов и регуляторов теплого пола

Контролируемость является важным фактором при установке теплого пола - одна из самых больших областей потерь от системы теплого пола связана с плохим контролем теплого пола.

Стиль жизни, как правило, диктует требуемую степень управляемости, и вы должны учитывать:

  • Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать или выключать обогрев по дороге с работы домой или в доме отдыха?
  • Вы проводите большую часть времени дома со стандартным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы облегчить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объяснив, что они предлагают и для каких проектов они наиболее подходят.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

  • Энергосберегающая функция Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, и автоматически регулирует это значение в течение года
  • Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций.Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных участков дома в разное время дня, например, обогрев спален на более короткие периоды и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, что приводит к меньшим нарушениям работы. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат - простой контроль теплого пола

  • Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
  • Аналогичен стандартным регуляторам отопления, поэтому большинство знакомо с их работой
  • Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола стандартный циферблат

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого помещения. Серия smart neoStat может предлагать дистанционное управление системой отопления через загружаемое приложение.

Обновившись до neoHub и синхронизируя систему neo со смартфоном или планшетом, он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать теплый пол в зависимости от близости пользователя к собственности.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим образом жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой комнатный термостат с проводным подогревом полов и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит пол с подогревом, когда дом пуст - идеально подходит для выходных, когда отопление может быть запрограммировано на работу в течение всего дня.

Оптимальный старт

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени необходимо отоплению, чтобы повысить температуру в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбирать между температурой воздуха, температурой пола или обоими. Когда оба датчика включены, датчик пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла.Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Плитка для пола с подогревом для всех

  • Связаться с нами
  • Локации
  • Корзина
  • Мой счет
    Новый посетитель?
    Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы в Интернете.Адрес электронной почты пароль

    Запомни меня

    Забыли пароль?

    Разместить

  • ProExchange
английский
  • ПРОДУКТЫ
    • Выглядит
      • Дерево
      • Мрамор
      • Камень
      • Природный камень
      • Бетон
      • Ткань
      • Металлический
      • Мозаика
      • Декоративные
      • Стены
        • Текстура
        • Шаблон
        • Подземка
        • Большой прямоугольный
      • Крыша
        • Фарфор
    • Популярные стили
      • Гостиная на открытом воздухе / Xteriors ™
      • Что в тренде
      • Душ на полу
      • Бесшовная плита XL
      • Избранные фигуры
      • Избранные стили
      • Плитка для бассейна
      • Отчет о тенденции плитки
    • Столешницы / плита
      • Американский резерв ™
      • ONE Quartz Surfaces®
      • Panoramic Porcelain Surfaces ™
      • Природный кварцит
      • Натуральная каменная плита
    • Особенности и преимущества
      • Сопротивление скольжению / StepWise ™
      • Индивидуальный крой по размеру / FlexFit ™
    • Просмотр

      • новые продукты
      • Все серии
      • Все продукты
      • Таблицы продаж
    • RevoTile
    • Цвета

      • Мульти
      • Коричневый
      • Красный
      • Черный
      • Серо-коричневый
      • апельсин
      • Серый
      • Бежевый
      • Зеленый
      • Серебряный
      • Кремовый цвет
      • Синий
      • Золото
      • Белый
      • Пурпурный
    • Популярные размеры

      • 3 х 6
      • 4 х 12
      • 4 х 16
      • 6 х 24
      • 6 х 36
      • 6 х 48
      • 8 х 48
      • 9 х 36
      • 12 х 12
      • 12 х 24
      • 24 х 48
  • СТИЛЬ СТУДИЯ
    • СТАЛЬ 101
      • Как
        • Как выбрать плитку
        • Как установить плитку
        • FAQs
      • Технологии
        • Щелкните плитку
        • Сопротивление скольжению
        • Индивидуальный размер
    • Коробка Дизайна
      • Галерея Вдохновения
      • Избранные статьи
        • Кухня Тенденции
        • Прогноз инсайдерской тенденции
        • Каминная плитка
        • Полы с подогревом
        • Мраморный камин
      • Сотрудничество
        • Генслер
      • Руководства по выкройкам
      • Литература / Ресурсы
    • Trend Hub
      • Стиль В центре внимания
      • Образы, которые мы любим
      • Стиль Squad
        • Чип Уэйд
        • Стрелы и лук
        • Сверла и сверла
        • Создание красивых пространств
        • Наш искусственный дом
      • В центре внимания проекта
      • Как видно на.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
