правила использования прибора при измерении электрических характеристик

В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.

• Виды и конструктивные особенности
• Измерение электрических характеристик
  • Постоянное и переменное напряжение
  • Сила тока и сопротивление
  • Проверка полупроводниковых радиодеталей

Виды и конструктивные особенности

Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

Мультиметры укомплектованы щупами

, с помощью которых выполняется подсоединение прибора к объекту измерения. Эти элементы конструкции подключаются к оборудованию с помощью проводов разного цвета, чаще всего черного и красного, обозначающих отрицательные и положительные полюса соответственно. Аналогичная цветовая маркировка нанесена на гнезда, расположенные на передней панели.

В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.

Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.

Дешевые китайские мультиметры обладают небольшими функциональными возможностями.

С их помощью можно измерить лишь несколько показателей:

• постоянное, а также переменное напряжение до 1000 В;
• силу тока в электроцепях;
• активное сопротивление.

Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.

Измерение электрических характеристик

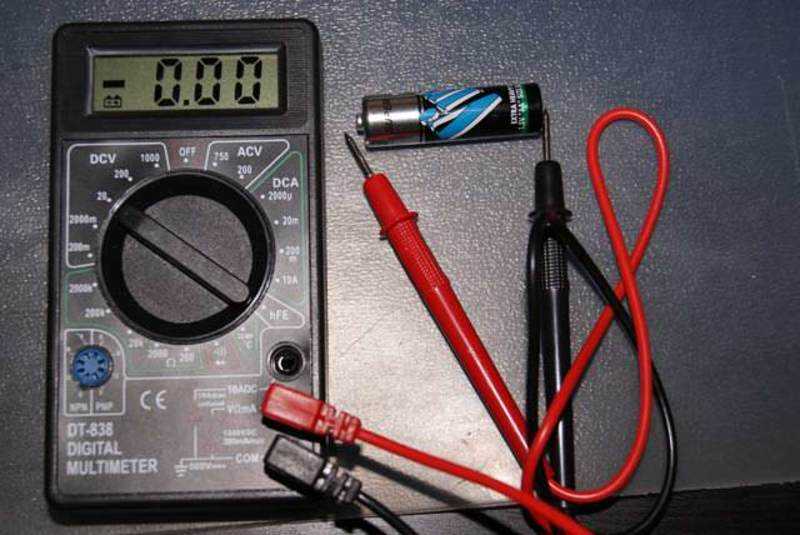

Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.

Постоянное и переменное напряжение

Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно.

Также следует выбрать и максимальный предел измерений.

Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.

Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:

• 200 m — можно измерить напряжение до 0,2 В;
• 2000 m — до 2 В, например, на батарейках;
• 20 — до 20 В, соответствует напряжению автомобильной электросети;
• 200 — максимум 200 В;
• 750 — до 750 В;
• 1000 — максимальное напряжение равно 1000 В.

Сила тока и сопротивление

Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра.

Для выбора предела измерений следует изучить маркировку резистора. Например, если на радиодетали указано 1К5, то на тестере нужно выставить значение 2000 Ом. Когда маркировка сопротивления не может быть расшифрована, то регулятор выставляется на меньшее значение. Если после измерения на дисплее отображается цифра 1, то следует увеличивать предел до того момента, пока не появится реальное значение сопротивления.

Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.

Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.

Проверка полупроводниковых радиодеталей

Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов. Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.

После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.

Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно.

Алгоритм действий при измерении следующий:

1. Устанавливается режим работы омметра.
2. К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
3. Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
4. Показания на дисплее должны быть аналогичны проверке диодов.

Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.

Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.

Как пользоваться мультиметром

При применении стрелочного мультиметра, его необходимо класть на горизонтальную поверхность, поскольку в других положения точность показаний заметно ухудшается. Мультиметр не следует оставлять включенным, даже в том случае, если на приборе отсутствует положение «выкл.». Прибор не следует оставлять в режиме омметра, поскольку в этом режиме заряд батареи постоянно теряется. Переключатель лучше поставить в режим измерения напряжения.

Проверка напряжения, сопротивления, тока.

Напряжение (режим вольтметра) измеряется следующим образом: если требуется измерить постоянное напряжение ставится dcv (или V=), если переменное – acv (или V~), подключаются щупы и результат выводится на дисплей, если на экране ничего нет, то нет и напряжения. Если величина измеряемого напряжения не известна (например, батарейка типа «Крона» имеет  постоянное напряжение 9В, а в бытовая розетка 220В переменного напряжения), то измерение следует начинать с самого большого предела измерения, уменьшая предел измерения до тех пор, пока измеряемая величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. К примеру, для измерения постоянного напряжения устанавливается предел 200В и при измерении напряжения получается значение равное 12,0 В.

Полученное значение напряжение 12В меньше следующего после 200В предела измерения мультиметра от 0 до 20В, а значит необходимо выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В можно получить наиболее точное значение напряжения 11,98В.

При измерении сопротивления (Ω) (режим омметра), щупы прикасаются к двум концам того объекта, сопротивление которого необходимо узнать. Тем же способом в режиме омметра пользуются при «прозвоне» провода или дорожки на обрыв.

Измерение силы постоянного тока (dca или А)(режим амперметра) отличается тем, что щупы мультиметра должны быть «врезаны» в цепь, как будто это один из компонентов этой самой цепи. Измерения следует начинать с наибольшего предела измерения.

Проверка резисторов.

Чтобы быть уверенным в том, что никакие другие элементы схемы цепи не окажут влияния на результат, необходимо выпаять резистор из электрической цепи хотя бы одним концом. Щупы подключаются к двум концам резистора и затем показания омметра сравниваются со значением сопротивления, которое указано на самом резисторе.

При проверке стоит учитывать величину допуска (возможные отклонения от нормы), т.е. если по маркировке, номинально, резистор на 200кОм и допуском ± 15%, его действительное сопротивление может быть в пределах 170-230 кОм. Однако, при более серьезных отклонениях резистор считается неисправным.

При проверке переменных резисторов, сначала измеряется сопротивление между крайними выводами (при этом сопротивление должно соответствовать номиналу резистора), а затем подключив щуп мультиметра к среднему выводу, поочередно замеряется сопротивление с каждым из крайних выводов. При вращении оси переменного резистора, сопротивление должно изменяться плавно, от нуля до его максимального значения. Для таких случаев удобнее пользоваться аналоговым мультиметром, наблюдая за движением стрелки, нежели за быстро меняющимися цифрами на жидкокристалическом экране цифрового мультиметра.

Проверка диодов.

При наличии функции проверки диодов, то щупы просто подключаются к диоду. При этом в одну сторону диод «звонится», а в другую нет. Если такой функции нет, то переключатель устанавливается на 1кОм в режиме измерения сопротивления и после этого проверяется диод. Подключая красный вывод мультиметра к аноду диода, а черный – к катоду, можно увидеть его прямое сопротивление. При обратном подключении – сопротивление будет настолько высоко, что на данном пределе измерения прибор ничего не покажет. Если диод «пробит», то в любую сторону его сопротивление будет равно нулю, если оборван, то сопротивление в любую сторону будет бесконечно большим.

Проверка конденсаторов.

Для проверки конденсаторов рекомендуется использовать специальные приборы, однако обычный аналоговый мультиметр тоже может быть полезен. Пробой конденсатора можно обнаружить при помощи проверки сопротивления между его выводами, в таком случае сопротивление будет равно нулю. Повышенную утечку конденсатора обнаружить сложнее.

При подключении мультиметра в режиме омметра к выводам электролитического конденсатора, при соблюдении полярности (плюс к плюсу, минус к минусу), внутренние цепи прибора заряжают конденсатор, при этом стрелка медленно ползет вверх, отображая увеличение сопротивления. Чем выше номинал конденсатора, тем медленнее движется стрелка. Когда она практически остановится, необходимо изменить полярность, после чего стрелка должна начать возвращаться в нулевое положение. Если что-то не так, то вероятнее всего конденсатор имеет утечку и к дальнейшему использованию он не пригоден.

Проверка транзисторов.

Обычный биполярный транзистор это, по сути, два диода, подключенных навстречу друг к другу. Зная, как проверяются диоды, несложно проверить и такой транзистор. Однако, стоит учитывать, что транзисторы бывают разных типов, (p-n-p) – когда их условные диоды соединены катодами, и (n-p-n) – когда они соединены анодами. Для измерения прямого сопротивления транзисторных (p-n-p) переходов, минус мультиметра подключается к базе, а плюс поочередно к коллектору и эмиттеру. Измеряя обратное сопротивление необходимо изменить полярность. Для проверки транзисторов (n-p-n) типа все проделывается наоборот. Таким образом, переходы база-коллектор и база-эмиттер в одну сторону должны прозваниваться, в другую – нет.

8 различных типов электрических тестеров и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение. Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

8 лучших диммерных выключателей 2022 года

• 01 из 08

  Бесконтактный тестер напряжения (тестер индуктивности)

  Ель / Кевин Норрис

  • Подходит для: Обнаружение и измерение напряжения

  Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

  Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели. Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

  Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.


  Совет

  Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

• 02 из 08

  Неоновый тестер напряжения

  Ель / Кевин Норрис

  • Подходит для: Определение напряжения, тестирование розеток с заземлением

  Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи. Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

  Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

  Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и нейтральному проводу на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.


  Наконечник

  Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током. Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

• 03 из 08

  Подключаемый анализатор цепей

  Ель / Марго Кавин

  • Подходит для: Проверка розеток с заземлением

  Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

  Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.

  Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

  Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

• 04 из 08

  Тестер непрерывности

  Амазонка
  • Подходит для: Проверка целостности цепи

  Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

  В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи. Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

  Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.


• 05 из 08

  Мультиметр

  Ель / Кевин Норрис

  • Подходит для: Измерения нескольких электрических величин

  Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты. Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

  Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для настройки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

• 06 из 08

  Тестер напряжения соленоида

  Амазонка
  • Подходит для: Измерения нескольких электрических величин

  Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля. Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

  Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

• 07 из 08

  Цифровые клещи

  :ХотенкоВладимир / Getty Images

  • Подходит для: Измерения нескольких электрических величин

  Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра. Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

  Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.


• 08 из 08

  Измеритель напряжения с трубкой

  Ель / Ларри Кэмпбелл

  • Подходит для: Обнаружение и измерение напряжения

  Измеритель напряжения с палочкой – еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками. Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.

6 различных типов электрических проводов и их выбор

Как использовать тестер напряжения [Полное руководство] — PowerToolGenius

Электрические компоненты окружают нас повсюду, и независимо от того, являетесь ли вы профессионалом или любителем, вы должны знать, что они неизбежно будут сталкиваться с проблемами время от времени, поэтому проверьте, нет ли они нормально работают? Ну, вот где в игру вступает тестер напряжения.

Тестер напряжения используется для обнаружения электрического тока в различных электрических компонентах, включая выключатели света, электрические розетки и осветительные приборы. Существуют различные тестеры напряжения, и каждый из них используется по-разному. Наиболее распространенные из них включают мультиметр, тестер электрических розеток и бесконтактный тестер напряжения.

В этом руководстве ниже мы подробно описали все, что вам нужно знать об использовании трех вышеупомянутых тестеров напряжения.

Итак, без лишних слов, приступим!

Метод 1: с помощью мультиметра

Мультиметр представляет собой двухпроводной тестер напряжения, который показывает точное измеряемое им напряжение.

Шаг 1. Включите мультиметр

Итак, первый и самый важный шаг прост; вам просто нужно подключить вольтметр и включить его.

Шаг 2. Размещение щупов

Поскольку мультиметр представляет собой щуп с двумя выводами, он имеет два щупа или провода.

Черный провод используется для измерения заземляющего или нейтрального провода, тогда как красный провод соединяется с горячим проводом, т. е. проводом, по которому течет ток.

Для подключения к электрической розетке подсоедините черный провод к порту со знаком минус или меткой «COM» (это также больший из двух портов на электрической розетке). Напротив, подключите красный провод к порту с заглавной буквой «V» рядом с ним.

Для аккумулятора черный щуп соединяется с отрицательной клеммой, а красный щуп с положительной, тогда как для электропроводки черный щуп подключается к оголенному зеленому или белому проводу, а красный щуп — к оголенному черному проводу.

Обратите внимание, что на рынке также доступны аксессуары для ваших датчиков, такие как заглушки типа «банан» и зажимы типа «крокодил».

Шаг 3: Выберите режим напряжения

Очень многие мультиметры поставляются с переключателем на передней панели, который позволяет вам выбрать режим и ожидаемый диапазон измерений.

Поверните циферблат, чтобы установить режим постоянного тока (DC) или переменного тока (AC). DC обычно имеет V с прямой линией рядом с ним, тогда как AC обычно имеет V с волнистой линией рядом с ним.

Оказавшись в диапазоне постоянного или переменного тока, поворачивайте ручку, пока не приблизитесь к ожидаемому показателю напряжения. Например, для 12-вольтовой батареи вы бы хотели, чтобы циферблат был установлен на 20 вольт, а не на 2000 вольт.

Шаг 4. Считайте показания мультиметра

Теперь все, что вам нужно сделать, это считать показания мультиметра.

Метод 2: через тестер электрической розетки

Тестер электрической розетки — это самый простой тестер напряжения. Он состоит из трех индикаторов и диаграммы, показывающей, есть ли проблемы с розеткой. Вы должны подключить его непосредственно к электрической розетке.

После подключения тестер электрических розеток покажет полученные результаты, и вам просто нужно уметь читать эти результаты.

По сути, на боковой стороне тестера электрической розетки есть ключ, показывающий, что означает каждый из трех индикаторов. Обычно красный свет представляет собой напряжение на заземлении/зеленом проводе, первый желтый свет представляет собой напряжение на нейтральном/белом проводе, а второй желтый свет представляет собой напряжение на горячем/черном проводе.

Вот некоторые из распространенных показаний, которые вы можете ожидать, используя тестер электрических розеток:

• Правильно: Когда красный индикатор не горит, а оба желтых индикатора горят, розетка работает нормально. Если желтые огни тусклые, то это указывает на то, что провод находится в плохом состоянии.
• Разомкнут Нейтральный: Когда первый желтый свет не горит, а второй желтый и красный свет горят, это означает, что на белый провод не подается электричество; он будет либо отключен, либо его необходимо заменить.
• Открыт Горячий: Если все индикаторы не горят, это означает, что на черный провод не поступает электричество. Это может быть связано с отсоединением провода или отключением электричества.
• Открытая земля: Когда первый желтый индикатор горит, а второй желтый и красный индикаторы не горят, это означает, что на зеленый провод не подается электричество; он будет либо отключен, либо его необходимо заменить.

Бесконтактный тестер напряжения позволяет определить наличие электрического тока без физического контакта с электрическими компонентами или проводами. Таким образом, они являются самыми безопасными из всех тестеров напряжения.

Шаг 1. Включите бесконтактный тестер напряжения

Прежде всего, как и в случае с мультиметром, вам необходимо включить бесконтактный тестер напряжения, нажав кнопку питания. В некоторых случаях вам может потребоваться нажать и удерживать кнопку питания, чтобы включить устройство.

В любом случае, однако, устройство подаст вам какую-либо индикацию, например, свет или чириканье, чтобы показать, что оно включено.

Шаг 2. Проверка устройства

Чтобы убедиться, что ваш тестер напряжения работает правильно, вам необходимо выполнить его проверку.

Соответственно, поместите наконечник устройства в более короткую прорезь электрической розетки или коснитесь лампочки зажженной лампы.

Шаг 3. Проверка требуемого электрического компонента

Убедившись, что ваш бесконтактный тестер напряжения работает нормально, вы можете использовать его для проверки напряжения любого электрического компонента по вашему выбору. Для вашего удобства ниже мы описали некоторые из наиболее распространенных компонентов, которые вы можете проверить с помощью бесконтактного тестера напряжения:

Электрическая розетка

Чтобы проверить электрическую розетку с помощью бесконтактного тестера напряжения, прикоснитесь кончиком устройства к меньшей прорези на розетке электрической розетки. Вы также можете проверить больший слот на розетке, чтобы убедиться, что розетка подключена правильно.

Выключатель-выключатель

Для выключателя-выключателя вам просто нужно прикоснуться кончиком бесконтактного тестера напряжения к выключателю на панели коробки выключателя.

Выключатель освещения

Для проверки переключателя освещения сначала убедитесь, что он включен. Теперь снимите лицевую панель со стены, а затем прикоснитесь наконечником бесконтактного детектора напряжения к винтовым клеммам, расположенным сбоку выключателя света.

Обратите внимание, что для трехпозиционного переключателя перед продолжением необходимо проверить все винтовые клеммы на обоих переключателях.

Если выключатель света не показывает никаких признаков электрического тока, вы можете считать, что его можно безопасно снять.

Светильник

Во-первых, включи свет. Вывинтите лампочку и поместите наконечник бесконтактного индикатора напряжения внутрь патрона.

Обратите внимание, что если у фонаря есть трехпозиционный переключатель, вам нужно запустить тест, когда переключатель находится в верхнем и нижнем положениях.

Убедившись в отсутствии электрического тока, проходящего через светильник, можно безопасно снять его с потолка.

Часто задаваемые вопросы

Получу ли я удар током, если коснусь нейтрального положения?

Нет, так как нейтральный провод прямо или косвенно соединен с землей. Если нейтральный провод не заземлен, вас может ударить током.

Как использовать тестер напряжения для проверки входного напряжения в распределительной коробке?

Это может показаться немного пугающим, но это то же самое, что и любой другой тест напряжения. Чтобы добраться до провода ввода питания, выключите выключатель из коробки и разомкните провод, чтобы добраться до металла внутри. Теперь используйте тест напряжения на проводке, чтобы получить результаты.

Как домовладельцу проще и безопаснее всего проверить, полностью ли отключен гаджет от сети?

Самый простой и безопасный способ — использовать тестер напряжения.

Заключение

На этом наше исчерпывающее руководство по использованию тестера напряжения подходит к концу.
