Установка насоса в систему теплый пол

– –

Обогрев помещения с помощью водяного теплого пла – это пожалуй наиболее популярный вариант после радиаторов. Установка насоса на теплый пол непосредственно влияет на итоговый результат.

От расположения циркуляционного оборудования в выбранной Вами схеме будет зависеть теплоотбача, а значит и комфорт в помещении.

В этой статье мы подготовили для Вас различные схема подключения с описанием монтажа и особенностей. Выбирайте ту, что подойдет именно под Ваши требования.

Содержание статьи

• Особенности монтажа
• Схема установки с клапаном
• Насосно-смесительный узел
• Схема монтажа от радиатора
• Правила установки насоса на теплый пол

Перед тем как перейти непосредственно к схемам определимся где же с системе теплый пол буде насос: на обратке или на подаче.

В интернете множество статей на эту тему и некоторые из ним представляют уж очень устаревшие данные.

Практика устанавливать насос для отопления, в том числе на теплый пол насос на обратке появилась когда в конструкции циркуляционных агрегатов использовались металлы, которые не переносят слишком высокие температуры. Ведь после котла теплоноситель нагревается до 100 °С.

Современные модели насоса выдерживают температуру до 110 °С и более, поэтому их можно ставить как на обратке, таки на подаче.

Исключением являются системы с твердотопливными котлами. В таких системах невозможно моментально прекратить горение. В редких случаях, при закипании теплоносителя в системе, образовавшийся при этом пар попадает дальше в трубопровод и следовательно в насос.

Насос не способен работать с паром и циркуляция останавливается. Продолжительная работа насоса на паре может привести к поломкам это узла, поэтому в случае использования твердотопливных котлов насос необходимо устанавливать на обратке.

Определившись с местом установки, убедитесь, что схема монтажа насоса в теплый пол учитывает:

1. температура в системе теплый пол не должна быть больше 30-40 °С. Таким образом, на входе теплоносителя в систему необходимо предусмотреть механизмы для регулирования температуры.
2. Рекомендуемая разница температуры теплоносителя на входе и выходе из контура не должна превышать 10 °С.
3. В системе теплых полов необходимо постоянно поддерживать циркуляцию воды.
4. Системы теплых полов должны быть независимы и не должны влиять на другие системы дома.

Схема насоса на теплый пол с клапаном

Такая схема предусматривает прямое подключение от котла. Она является самой простой и часто используемой, но имеет важное ограничение.

Схему с прямым подключением можно использовать только в низкотемпературных котлах с возможностью регулировки теплоносителя. Котел в этом случае должен быть напрямую подключен к теплому полу и в такой системе не должно быть радиаторного отопления.

Само подключение обеспечивается с помощью 3-х ходовых клапанов.

Назначение такого клапана состоит в смешении горячего (красного) и холодного (синего) потоков теплоносителя. При отсутствии клапана в системе на обратном контуре после теплых полов, где вода уже холодная, может образовываться конденсат.

Смешивание горячей воды с холодной уравновешивает температуру. В верхней части клапана располагается термочувствительная головка. Когда температура воды в обратной линии достигает заданного значения, клапан перекрывает смешивание.

При всей простоте и удобстве данной схемы, она имеет несколько недостатков:
1 – такая схема не подходит для контуров длина которых более 40 метров.
2 – в такой схеме нет возможности регулировать температуру каждого контура по отдельности.

Выходом из данных ограничений служат:
1 – монтаж циркуляционного насоса в контур.
2 – установка температурных датчиков и термостатических клапанов на каждый контур в отдельности.

Схема: теплый пол с насосно-смесительным узлом

Насосно-смесительный узел используют когда в схеме предусмотрено одновременное подключение к котлу и основного (с помощью радиаторов) и дополнительного отопления (водяных теплых полов).

В системе радиаторного отопления перепад температур составляет порядка 20 °С, в системе теплых полов перепад температур около 5-10 °С. Таким образом, для переноса одного и того же количества тепла для теплых полов потребуется расход в 2-4 раза больше.

Для регулирования таких перепадов в систему отопления устанавливают насосно-смесительный узел, который выполняет следующие функции:
1 – поддерживает в дополнительном контуре отопления (теплых полах) температуру ниже чем в основном контуре.
2 – обеспечивает необходимый расход теплоносителя как в основном, так и в дополнительном контурах отопления.
3 – обеспечивает необходимый гидравлический перепад между различными контурами в системе отопления.

Схема насоса на теплый пол от радиатора отопления

Схема установки насоса в теплый пол от радиатора отопления подходит для помещения площадью до 10 м².

По большому счету такая схема – это фактически ещё один радиатор отопления, только уложенный в пол. Дополнительно потребуется установить тройник, термостатический клапан или регулирующий вентиль, воздухоотводчик и фильтр.

Недостатком в таком подключении является то, что разница температур воды на входе и выходе из контура может доходить до 45 °С, вместо требуемых 5-10 °С.

Правильная установка насоса на теплый пол

После того, как Вы выберете схему подключения останется самый важный шаг – установка насоса на теплый пол. Монтируя оборудования необходимо соблюдать рекомендации изготовителей:

1 – установка насоса выполняется только после выполнения всех сварочных работ и промывки трубопроводов от стружки и других загрязнений (чтобы ничего лишнего не попало в рабочую камеру оборудования).

2 – выполнять монтаж насоса необходимо без напряжения в горизонтальном положении. Варианты монтажа.

3 – для установки необходимо предусмотреть легкодоступное место (для обслуживания).

4 – на участке трубопровода на входе в насос необходимо установить отсечную арматуру (шаровой кран) для замены оборудования в случае поломки.

5 – если Вы будете выполнять теплоизоляцию контура, то следите за тем, чтобы электродвигатель и модуль не были заизолированы. К тому же необходимо предусмотреть, чтобы отверстия выпускных соединений для слива конденсата поз 2 остались открытыми.

6 – на корпусе насоса для теплого пола есть стрелки, которые указывают правильное движение теплоносителя поз 1.

Подготовка к первому пуску

Перед пуском убедитесь, что Ваш насос для теплого пола полностью заполнен водой. Если это не так, что необходимо удалить лишний воздух через вентиль (винт) воздухоотвода на корпусе агрегата.

После удаления воздуха необходимо выполнить пробный пуск. Нормальной считается работа оборудования без заедания, вибрации и повышенного шума.

Как и любое оборудование насос для теплого пола не застрахован от поломок, которые могут появиться после работы в тяжелом режиме или при ошибке в монтаже. Описание поломок и варианты устранения неисправностей размещены в статье о ремонте.

Вместе со статьей “Установка насоса в систему теплый пол” читают:

Насос для теплого водяного пола

Эффективность работы теплого водяного пола зависит от нескольких составляющих, насос среди них занимает важное место. Теплые полы – сложные с инженерной точки зрения конструкции, все их элементы должны работать согласованно и полностью выполнять поставленные задачи. Общая длина трубопроводов в зависимости от параметров помещения может превышать 120 метров, диаметр труб в пределах 20 мм, есть большое количество резких поворотов. Такие условия создают для жидкости значительное сопротивление потока, преодолеть его могут только мощные высокопроизводительные агрегаты.

Как подобрать насос для теплого пола

Кроме того, скорость движения по трубам теплоносителя меняется с учетом температуры, изменения показателей давления должны происходить плавно без гидравлических ударов, насос должен быстро реагировать на изменение условий работы системы подогрева пола. Для поддержания микроклимата в комфортных значениях используется автоматика, насос должен подключаться к ней и иметь возможность функционировать на нескольких скоростях.

Устройство насоса

Содержание

1. Как подбираются технические характеристики насоса
2. Виды циркуляционных насосов
3. С «мокрым» ротором
4. С «сухим» ротором
5. Какие данные наносятся на корпусе насосов
6. Способы монтажа электронасосов
7. По каким критериям выбирать насосы для водяного пола
8. Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов
9. Видео – Циркуляционный насос для водяного пола

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

• Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
• Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
• Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насосаТаблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

• Н – требуемый напор насоса;
• П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
• L – общая длина контура, включающая и надземные системы управления;
• К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габаритыНасос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

Насосы с сухим роторомНасос с сухим ротором – строение

Профессиональный совет. Рекомендуется приобретать водяные насосы в комплекте с водяными отопительными системами. Они в лучшей степени отвечают их техническим показателям. Попытки самостоятельного подбора могут стать причиной резкого снижения эффективности функционирования теплого водяного пола или преждевременного выхода из строя оборудования. Ремонт теплого пола – очень дорогое занятие, требует много времени.

Классификация насосов для теплого пола



Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

Циркуляционный насос для теплого пола

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Способы монтажа электронасосов

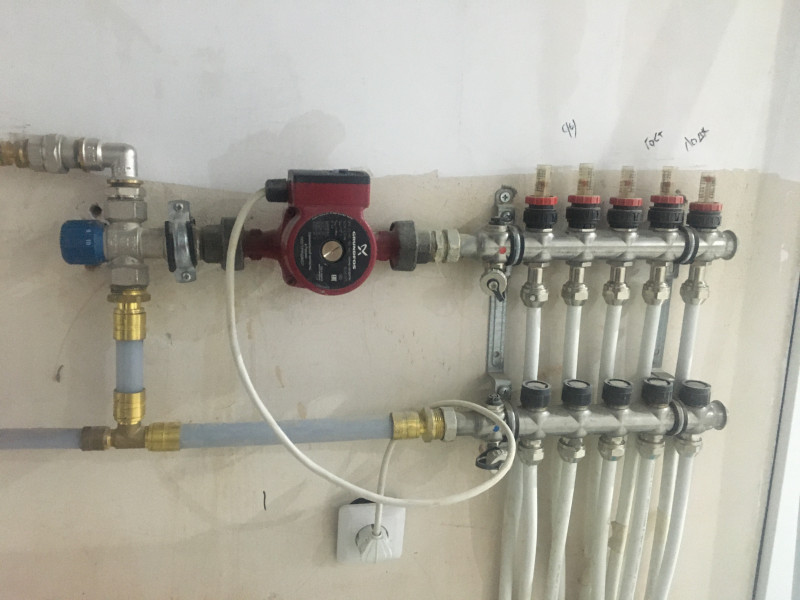

Коллектор с установленным насосомПример подключения насоса для теплого пола

Циркуляционный насос может монтироваться как на входе, так и на выходе теплоносителя. Конкретное место установки подбирается с учетом особенностей контура. На выходе температура теплоносителя несколько ниже, это предпочтительнее для агрегата, но не имеет критического значения. Все насосы изготавливаются с большим запасом по предельным рабочим температурам.

Установка циркуляционного насоса

По каким критериям выбирать насосы для водяного пола

Как выбрать насос для теплого водяного пола

Как уже упоминалось в статье ранее, оптимальным вариантом считается приобретение насоса в комплекте с конкретной отопительной системой. Если такой возможности нет, то перед покупкой нужно ознакомиться со следующими показателями.

Критерий	Описание
Производительность	Определяется в кубических метрах или литрах перекачиваемой жидкости за час работы. Для обеспечения нормального обогрева помещения насос должен в час перекачивать не менее трехкратного объема жидкости, находящейся в контуре отопления пола. Опытные монтажники настоятельно рекомендуют для этого параметра делать запас минимум 25%. Дело в том, что длительная работа насоса на предельных показателях приводит к его преждевременному выходу из строя. Изоляция обмоток статора и ротора перегревается и в ускоренном темпе теряет свои первоначальные характеристики, а это становится причиной короткого замыкания.
Максимальный напор	Подбирается с учетом длины, диаметра и материала изготовления трубопроводов отопительного контура. Недостаточные показатели напора также становятся причиной перегрева со всеми вытекающими негативными последствиями.
Габаритные размеры	Зависят от расположения насоса, чем меньше насос, тем легче найти место для его установки. Но нужно помнить, что небольшие по размерам устройства не могут иметь высокие показатели производительности.
Фазность тока	Большинству жилых помещений достаточно насосов с однофазным двигателем. Для очень больших зданий нужно покупать насосы с приводом от трехфазного двигателя.

Правильно подобранный по всем показателям насос для обогрева пола будет обеспечивать требуемую эффективность, надежность и долговечность работы системы.

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Видео – Циркуляционный насос для водяного пола

Руководство по установке воздушных тепловых насосов для напольного отопления и комфорт. Это оборудование, которое выберут многие семьи. Воздушный тепловой насос может обеспечивать отопление/охлаждение дома, а также горячее водоснабжение. Говоря о преимуществах напольного отопления с воздушным водяным тепловым насосом, многие друзья, которые хотят установить систему теплого пола, сначала захотят узнать о процессе предварительной установки. Теперь мы познакомим вас с этапами установки и процессом теплого пола с воздушным тепловым насосом.



Во-первых, мы просто объясним вам, что подготовительные работы перед установкой воздушного теплого пола включают измерение всего дома и проектную схему отопления/охлаждения, которую необходимо определить. После этого строительная бригада установит систему теплового насоса на основе соответствующих проектных чертежей.

17,5 кВт-27 кВт тепловой насос воздух-вода для обогрева пола



Установка Шаг 1: Мощение грунта

Мощение грунта является первым и ключевым этапом установки источника воздуха под системой обогрева пола. Перед мощением пола необходимо убрать мусор, чтобы основание было чистым и ровным. Кроме того, горизонтальный уровень земли можно измерить профессиональным оборудованием. С вогнуто-выпуклыми или острыми чехлами необходимо вовремя бороться и удалять.



Установка Этап 2: Укладка теплоизоляционного слоя

Обычно перед укладкой теплоизоляционного слоя необходимо установить влагозащитный слой. При укладке утепляющего слоя следует обратить внимание на аккуратность обрезаемой кромки, которую в дальнейшем необходимо зашить. Кроме того, перепад высоты изоляционной плиты не должен превышать 5 мм, а зазор не должен превышать 5 мм.



Установка Этап 3: Укладка светоотражающего покрытия

Далее идет укладка световозвращающего покрытия. Следует обратить внимание на плоское и плотное покрытие. Не должно быть проблем с утечкой на изоляционную плиту или на пол.



Этап установки 4: Укладка труб теплого пола

Система отопления дома с воздушным тепловым насосом обеспечивает отопление путем подачи горячей воды в каждую комнату по трубам отопления. Поэтому большое значение имеет качество труб отопления. Как правило, в системе теплого пола применяются трубы из PP-R или алюминиево-пластиковых труб. Трубы укладываются строго по проектным чертежам, чтобы обеспечить правильность монтажа. Кроме того, после завершения монтажа труб отопления необходимо провести испытание давлением воды, чтобы проверить, есть ли утечка или значение давления.



Установка Шаг 5: Установка провода контроля температуры

Вырежьте канавку в месте установки водосборника и закопайте провод контроля температуры вокруг водосборника для соединения.



Установка Этап 6: Обратная засыпка и выравнивание грунта

После выполнения вышеуказанных шагов можно приступить к засыпке бетоном. Также обратите внимание на поддержание уровня и высоты всего дома. В засыпку следует добавить мелкие камни, и все они должны быть утрамбованы ручным оштукатуриванием. Дверной проем, проход, слив в полу и другие места должны быть хорошо обозначены, чтобы в будущем не повредить трубопроводы отопления.



Монтаж системы теплого пола с воздушным тепловым насосом – сложная работа. Есть много деталей, на которые следует обратить внимание в процессе укладки, поэтому пользователи должны найти стандартную монтажную бригаду для выполнения этой работы. После возведения теплого пола он пойдет на приемо-сдаточные процедуры.

Можно ли комбинировать напольное отопление с воздушным тепловым насосом?

Воздушные тепловые насосы обеспечивают обогрев домов в сочетании с радиаторами или через вентиляционные каналы. Но можно ли комбинировать воздушный тепловой насос с теплым полом?

Системы напольного отопления являются лучшим выходным механизмом для воздушных тепловых насосов. Более низкая температура воды на выходе воздушного теплового насоса очень хорошо соответствует предполагаемой температуре потока воды для напольного отопления, что обеспечивает высокий уровень эффективности.

В этой статье подробно объясняется, как воздушные тепловые насосы работают с системами напольного отопления, рабочие температуры и эффективность их работы.

1 Как работают воздушные тепловые насосы и как они подключаются к системам теплого пола?

1.1 Как они работают

1,2 Воздушные тепловые насосы работают только с водяным теплым полом?

2 Сколько тепла может генерировать воздушный тепловой насос, сколько тепла он будет обеспечивать через полы?

3 Вам нужны определенные типы воздушных тепловых насосов для систем теплого пола?

3. 1 Вам нужно дополнительное оборудование?

3.2 Требования к дизайну

3.3 Как внешние погодные условия влияют на эффективность вашей системы теплого пола при использовании ASHP?

4 Можете ли вы модернизировать дом тепловым насосом Air Source, поставляемым компанией «Теплые полы»?

4.1 Можно ли подключить воздушный тепловой насос к существующей системе водяного теплого пола?

5 Насколько энергоэффективно объединение этих двух систем?

5.1 Сколько будет стоить такая установка?

6 Существуют ли какие-либо опасности при сочетании систем теплого пола с воздушным тепловым насосом?

7 Заключение. Основные соображения при комбинировании воздушного теплового насоса с теплым полом.

7.1 Еще больше информации о теплых полах здесь

Как работают воздушные тепловые насосы и как они подключаются к системам напольного отопления?
Как они работают

Используя компрессор, воздушный тепловой насос забирает тепло из воздуха и нагревает его до более высокой температуры. Затем тепло передается в систему отопления вашего дома. Работает как холодильник наоборот. Даже при -15°С он может извлекать тепло из воздуха, хотя его эффективность при этом снижается. Получение тепла от земли, воздуха или воды снижает выбросы CO ₂ Выбросы и затраты на топливо.

Ниже приведены четыре основных этапа производства тепла воздушными тепловыми насосами:

1. Тепло поглощается из окружающего воздуха в атмосфере жидким хладагентом при низкой температуре, который преобразует его в пар.
2. Насос сжимает хладагент в виде пара для повышения его температуры с помощью электричества. Затем тепло высвобождается, когда оно снова конденсируется в жидкость.
3. Тепло направляется на радиаторы или теплые полы. Любое оставшееся тепло хранится в вашем бойлере с горячей водой.
4. После потери тепла хладагент конденсируется, и весь процесс начинается снова.

Тепло, вырабатываемое этой системой, также можно использовать для нагрева воды в ванных комнатах.

Воздушные тепловые насосы работают только с водяным подогревом пола ?

Воздушные тепловые насосы обычно работают в паре с водяными теплыми полами. Не было никаких выводов или исследований о том, можно ли их использовать с электрическим теплым полом. По сути, при установке этих систем наиболее распространенными способами передачи тепла в собственность обычно являются водяные теплые полы или прямая подача теплого воздуха в атмосферу дома.

Они обычно классифицируются как системы «воздух-вода» и «воздух-воздух» в зависимости от способа их вывода.

Сколько тепла может генерировать воздушный тепловой насос, сколько тепла он будет передавать через полы?

Система теплых полов обеспечивает циркуляцию воды температурой 40-45°C по площади пола для обогрева всего дома. Для сравнения, традиционная радиаторная система требует гораздо более горячей воды, около 70-80°C, для обогрева помещений с гораздо меньшей площадью поверхности. Таким образом, сочетание воздушного теплового насоса с теплым полом — лучший способ получить максимальную выгоду от вашей системы теплового насоса.

Воздушные тепловые насосы обычно работают с максимальной эффективностью, когда температура наружного воздуха составляет около 7°C. При такой температуре воздуха они могут подавать температуру подачи 35°C в системы отопления вашего дома. Температура подачи — это температура воды, подаваемой в вашу систему теплого пола и другие решения по отоплению дома от АСВД.

Вам нужны определенные типы воздушных тепловых насосов для систем напольного отопления?
Вам нужно дополнительное оборудование?

Системы напольного отопления в сочетании с тепловыми насосами состоят из одних и тех же компонентов. Однако, поскольку вода подается непосредственно в коллектор при относительно низкой температуре, дополнительное смешивание воды в коллекторе не требуется, что устраняет необходимость в локальном смесительном клапане.

Тепловые насосы с достаточной мощностью насоса могут обеспечить циркуляцию воды по всей системе напольного отопления. Это необходимо проверить на этапе проектирования, чтобы определить, требуется ли локальный циркуляционный насос коллектора.

Установка ASHP займет около двух дней, начиная с укладки бетонных оснований, прокладки линий электропередач и подключения системы к вашей электрической цепи и заканчивая вводом в эксплуатацию, если ваш дом готов к HP с точки зрения основных сантехнических решений. Для более крупных установок может потребоваться буферный резервуар для предотвращения неэффективного «циклирования», и его местонахождение будет определено заранее, если он находится внутри дома.

Требования к конструкции

Обычно, при использовании теплового насоса для обогрева полов, трубы теплого пола должны прокладываться на расстоянии 100 мм по всей квартире. Установка труб на расстоянии 100 мм максимизирует эффективность теплового насоса. Использование расстояния между трубами 200 мм значительно снизит КПД. В домах с установленными трубами на расстоянии 200 мм АСВД может не обеспечить достаточный уровень обогрева.

Как внешние погодные условия влияют на эффективность вашей системы подогрева пола при использовании ASHP?

Данные производителей об эффективности воздушных тепловых насосов основаны на температуре воздуха 7°C и температуре подачи 35°C. Чтобы обеспечить максимальное преимущество, конструкция системы теплого пола должна быть оптимизирована. Хитрость заключается в том, чтобы спроектировать систему теплого пола так, чтобы температура подачи системы теплого пола была как можно ближе к температуре подачи теплового насоса.

В зависимости от качества установленной системы теплового насоса тепловой насос может эффективно работать при более низкой температуре. Обычно температура, при которой устройство уже не может эффективно отводить тепло, находится в диапазоне от –15 до –22 градусов Цельсия.

Можете ли вы модернизировать дом тепловым насосом Air Source, поставляемым компанией «Теплые полы»?

Воздушные тепловые насосы наиболее эффективны, когда они производят тепло при более низкой температуре, чем традиционные котлы, поэтому ваш дом должен быть хорошо изолирован и защищен от сквозняков, чтобы система отопления работала должным образом. Если он заменит электрическую или угольную систему отопления, система окупится быстрее.

Вы собираетесь установить его в новом здании? Установка системы в сочетании с другими строительными работами может снизить ее стоимость.

Уровни изоляции в новостройках и вообще в тех, которые были построены в течение последних 10 лет, скорее всего, подходят для теплового насоса с воздушным источником. Необходимо улучшить изоляцию в старых объектах, таких как чердак, полая стена и остекление.

Можно ли подключить воздушный тепловой насос к существующей системе водяного теплого пола?

Воздушные тепловые насосы можно подключать к существующим системам обогрева пола. Перед установкой лучше всего проверить расстояние между трубами. Если она больше 100 мм, система может работать неэффективно. Изоляция системы также должна быть должным образом проверена, чтобы свести к минимуму потери тепла в системе.

Насколько энергоэффективно сочетание этих двух систем?

Основным преимуществом использования воздушного теплового насоса является его высокая эффективность нагрева по сравнению с типичными системами, такими как печи, котлы и электрические плинтуса. Коэффициент полезного действия (COP) воздушных тепловых насосов варьируется от 2,0 до 5,4 при 8°C.

При КПД 5 пять киловатт-часов (кВтч) тепла передаются на каждый киловатт-час (кВтч) электричества, подаваемого тепловому насосу. COP уменьшаются по мере того, как температура снаружи падает, потому что тепловой насос должен работать при большей разнице температур между внутренним и наружным пространством. COP может варьироваться от 1,1 до 3,7 при –8°C.

В сочетании с воздушными тепловыми насосами половое отопление на 20 % эффективнее, чем при использовании радиаторов. С тепловым насосом вам все равно придется оплачивать счета за топливо, потому что он питается от электричества, но вы сэкономите на заменяемом топливе.

Сколько будет стоить такая установка?

Сколько будет стоить установка воздушного теплового насоса, зависит от нескольких факторов, в том числе от выбранной модели и ее размера. Сложность установки также может повлиять на цену. В среднем стоимость установки типичной системы составляет около 10000 долларов. Если совместить монтаж с другими строительными работами, стоимость будет ниже.

При выборе воздушного теплового насоса следует учитывать экономию, которую вы можете получить за счет снижения счетов за электроэнергию. Чтобы максимизировать свою экономию, убедитесь, что ваша собственность хорошо изолирована и имеет подходящую систему распределения тепла.

Существуют ли какие-либо опасности при комбинировании систем напольного отопления с воздушным тепловым насосом?

Установка теплового насоса и связанных с ним труб играет большую роль в его эффективности и долговечности. Вы не сможете достичь своих целей, если в вашем устройстве используются неправильные или некачественные детали или некачественная работа.

Система также перестанет работать при отключении электричества, впрочем, это справедливо для любой системы отопления, так как циркуляционные насосы питаются от электричества. Теплый пол может выйти из строя, как и любая другая система отопления. Компонент системы теплого пола может быть виноват, если источник тепла не работает должным образом.

Заключение. Основные соображения при комбинировании воздушного теплового насоса с теплым полом

Воздушные тепловые насосы извлекают тепло из наружного воздуха так же, как это делает холодильник. Данные эффективности для воздушных тепловых насосов: температура воздуха 7°C и температура подающей линии 35°C. Таким образом, он соответствует требованиям по отоплению полов с подогревом. Воздушные тепловые насосы могут лучше работать с системами водяного пола, поскольку они требуют низких температур потока.
