Как класть ондулин: советы опытных кровельщиков

Ондулин – это относительно новый кровельный материал, который, тем не менее, успел прочно войти в нашу жизнь. Оптимальное соотношение эксплуатационных качеств и цены делает его очень популярным среди частных застройщиков. Однако чтобы ондулиновая кровля действительно радовала хозяев дома своей долговечностью и прочностью, необходимо правильно уложить материал на крышу. Итак, кладем ондулин, соблюдая все тонкости технологии монтажа.

При строительстве частных домов многие застройщики останавливают свой выбор именно на ондулиновой кровле. Этот материал отличается достаточной прочностью и способен достойно выполнять возложенные на него защитные функции, но, при этом, ондулин имеет небольшой вес и доступную цену.

Кроме того, процесс укладки несложен, его может освоить каждый домашний мастер, умеющий обращаться с молотком и ножовкой. Рассмотрим, как класть ондулин, чтобы кровля могла прослужить максимально долго, не требуя ремонта.

Содержание

1. О кровле и материалах частного дома
2. Монтаж кровли
3. Основные правила укладки
4. Техника монтажа

О кровле и материалах частного дома

Ондулин – материал достаточно универсальный, им можно покрыть кровлю жилого дома, гаража, беседки или любого другого строения. Причем использовать ондулин можно не только для создания кровли новой постройки, но и для ремонта крыши.

Совет! Большим плюсом материала является то, что его можно укладывать по старому покрытию, не тратя время и силы на демонтаж прежней кровли.

Листы ондулина легкие, вес одного – около 6 килограмм. Поэтому теоретически с кровельными работами может справиться и один человек. Однако практика показывает, что удобнее работать вдвоем, помощник будет подавать листы, поэтому мастеру не придется постоянно прерывать процесс настила, для того чтобы взять новую порцию материала.

Ондулин – это материал, который выпускается единственным производителем, поэтому все стандарты на него едины. Помимо собственно листов ондулина, производитель предлагает другие, необходимые для монтажа кровли детали – специальные гвозди, изолирующую ленту, коньковые элементы, детали для обустройства ендов и пр.

Кроме того, в комплект материалов для укладки кровли обязательно входит инструкция по монтажу, в которой подробно описаны нюансы технологии. Производитель дает гарантию на свою продукцию на 15 лет, но воспользоваться правом замены некачественного материала можно будет только в том случае, если в процессе монтажа не было допущено ошибок и отступлений от инструкции.

Совет! Приобретать материалы и комплектующие для ондулиновой кровли необходимо у компаний, которые являются официальными представителями производителя, так как в противном случае, право на гарантийную замену материала покупатель утратит.

Монтаж кровли

Таким образом, планируя самостоятельную укладку ондулина или нанимая бригаду рабочих-кровельщиков, необходимо ознакомиться с требованиями инструкции по установке данного материала. Это поможет владельцу дома или застройщику контролировать процесс.

Основные правила укладки

Вот основные правила, которых нужно придерживаться, выполняя укладку ондулина:

• Выполнять работы необходимо при определенных погодных условиях. Рекомендуемый температурный интервал для выполнения монтажа – +1 – +30 градусов.

Совет! Если возникает необходимость срочно выполнить кровельные работы, то допускается выполнять укладку ондулина при температуре до -5 градусов, но действовать в этом случае, придется предельно осторожно, так как материал становится более хрупким. При более низких температурах укладка запрещена.

• Поскольку в процессе выполнения работ может возникнуть необходимость перемещаться по крыше с уже уложенными на ней листами ондулина, то нужно заранее освоить «технику» передвижения по этому материалу. Важно наступать только на выпуклые части листа – «волны», и избегать попадания ноги в углубления между волнами.

• Крепится ондулин специальными гвоздями, которые часто идут в комплекте с кровельным материалом. Для крепления каждого листа необходимо использовать 20 гвоздей. Это требование записано в инструкции и является обязательным для получения гарантии.
• Перед укладкой ондулина нужно будет провести ряд подготовительных работ. По стропилам необходимо расстелить специальную подложку – пароизоляционную пленку Ондутис. Затем нужно будет правильно построить обрешетку из досок или бруса. Вид обрешетки зависит от крутизны скатов крыши. Так, если угол наклона более 15 градусов, необходимо строить обрешетку с расстоянием между брусьями 60 см. Если угол наклона меньше (10-15 градусов), делают более частую обрешетку с расстоянием между отдельными элементами 45 см. Для плоских крыш (с углом наклона менее 10 градусов) делают сплошную обрешетку, укладывая доски с зазором 1 мм или используя листы влагостойкой фанеры.
• Листы ондулина укладываются с нахлестом. При этом нужно следить, чтобы в одном углу не было выполнено нахлеста одновременно четырех листов.
  Чтобы избежать этого, необходимо правильно укладывать листы в рядах в шахматном порядке.

• Несмотря на то, что ондулин является достаточно эластичным материалом, растягивать его в процессе укладки нельзя. В противном случае, покрытие со временем пойдет волнами, а растянутые листы начнут растрескиваться.
• Перед тем, как начать прибивать лист ондулина к обрешетке нужно убедиться в том, что он лежит ровно, то есть линейность вертикальных и горизонтальных соединений нужно будет постоянно контролировать.
• Очень важно правильно оформить свес кровли. Согласно инструкции он должен быть равен 5-7 см. Если сделать его слишком длинным, ондулин со временем провиснет, а чрезмерно короткий срез не сможет выполнять свою защитную функцию должным образом.

Техника монтажа

• Начинают монтаж с нижней части ската со стороны, противоположной направлению преобладающих в данной местности ветров.
• Листы укладываются с нахлестом. Ширина нахлеста по боковой стороне должна составлять 1 волну (на плоских крышах – 2 волны). По длине листа материал укладывают с нахлестом 20 см (на плоских крышах – 30 см).

• Перед началом монтажа нужно будет разметить листы для резки. Для выполнения разметки рекомендуется использовать цветной карандаш, а вместо линейки удобнее применять ровно отрезанную полосу ондулина.
• Чтобы срезы листов правильно располагались в шахматном порядке, нужно каждый второй ряд начинать с половины листа.
• Для устройства ендов необходимо использовать специальные элементы, для их установки делают дополнительную сплошную обрешетку.
• Дополнительные элементы, выпускаемые компанией Ондулин, потребуются и для установки труб, оформления примыканий со стенами, оформления конька и фронтальных поверхностей крыш. Важно использовать фирменные детали и специальную изоляционную ленту Ондуфлеш-супер.

Итак, ондулин – это прочный, достаточно долговечный и надежный материал для устройства кровли. Благодаря несложной технологии монтажа ондулина, произвести строительство или ремонт кровли можно и своими силами. Однако перед тем, как приступить к работе, необходимо внимательно изучить инструкцию по укладке ондулина, так как только при соблюдении всех правил можно рассчитывать на хороший результат.

Как укладывать ондулин на крышу: подробная инструкция

Крыша – это очень ответственный элемент дома, так как именно на крышу приходится основной удар стихии – дождь, снег, ветер. Среди разнообразных кровельных материалов, многие застройщики выбирают ондулин. Это достаточно прочный, красивый и надежный материал. Кроме того, монтаж ондулина можно осуществить своими руками, технология монтажа несложная, главное, внимательно изучить правила работы. Если не знаете, как укладывать ондулин – инструкция поможет сделать работу без ошибок.

При строительстве частного дома застройщики стараются сделать крышу не только надежной, но и привлекательной внешне. Ведь если в многоэтажках крыша практически не видна, то в коттедже – это один из важнейших элементов дизайна.

Ондулин – это материал, который способен удовлетворить большинство запросов потребителя. Ондулиновая кровля получается прочной, надежной, а благодаря тому, что материал выпускается в разном цветовом исполнении, можно подобрать вариант, который идеально дополнит общее оформление дома. Рекомендуемая производителем технология укладки ондулина несложна, но необходимо точно соблюдать правила, которые указаны в инструкции.

Содержание

1. Немного о свойствах материала
2. Плюсы ондулина
3. Минусы ондулина
4. Монтаж кровли
5. Строим обрешетку
6. Подготовка материалов
7. Укладка листов

Немного о свойствах материала

Ондулином называют материал для кровли, выпускаемые компанией Onduline SA. Именно эта компания разработала технологию изготовления этого вида кровли.

Совет! Иногда можно услышать, что ондулином называют целую группу мягких кровельных материалов, изготовленных на основе битума и целлюлозы, но такое название является неправильным, так как французская компания запатентовала свое изобретение и только ее продукция может называться ондулином.

В состав настоящего ондулина входит:

• основание из целлюлозного волокна;
• битум;
• смолы;
• минеральные наполнители.

В результате использования уникальной технологии получается прочный, водонепроницаемый материал, внешне напоминающий цветной шифер.

Плюсы ондулина

Основные достоинства ондулина обусловлены эксплуатационными качествами материала:

• ондулин – это великолепный гидроизолятор. Кровля отличается абсолютной непромокаемостью и даже очень сильный дождь не нарушит ее защитных свойств;
• ондулиновая кровля хорошо переносит перепады температур, и в мороз, и в жару она служит одинаково хорошо;
• ондулин – материал химически инертный, он не разлагается при контакте с растворителями, кислотами, маслами и щелочами, не поражается грибками и бактериями;
• небольшой вес материала является существенным преимуществом, так как переносить этот материал, поднимать его на крышу и устанавливать по месту будет несложно.

Минусы ондулина

Разумеется, ондулин неидеален и у него, как и любого другого материала есть свои недостатки:

• Со временем ондулин выцветает на солнце. Изменение цвета некритично, однако, по сравнению с новым материалом послужившая кровля будет иметь менее насыщенный оттенок.

Совет! Если яркий цвет кровли очень важен для хозяев, то выцветшую крышу можно обновить своими руками, используя самый простой способ – окраску. Нужно будет только подобрать специальную краску, подходящую для кровельных материалов, изготовленных на основе битума.

• Показатели механической прочности ондулина при экстремальных температурах снижаются. Поэтому правила запрещают в мороз или в сильную жару выполнять работы, связанные с хождением по крыше. При низких температурах ондулин может треснуть, а на жаре он несколько размягчается, поэтому при нагрузке может прогнуться.

Монтаж кровли

Рассмотрим, как правильно уложить ондулин при условии, что работы будут проводиться своими руками.

Строим обрешетку

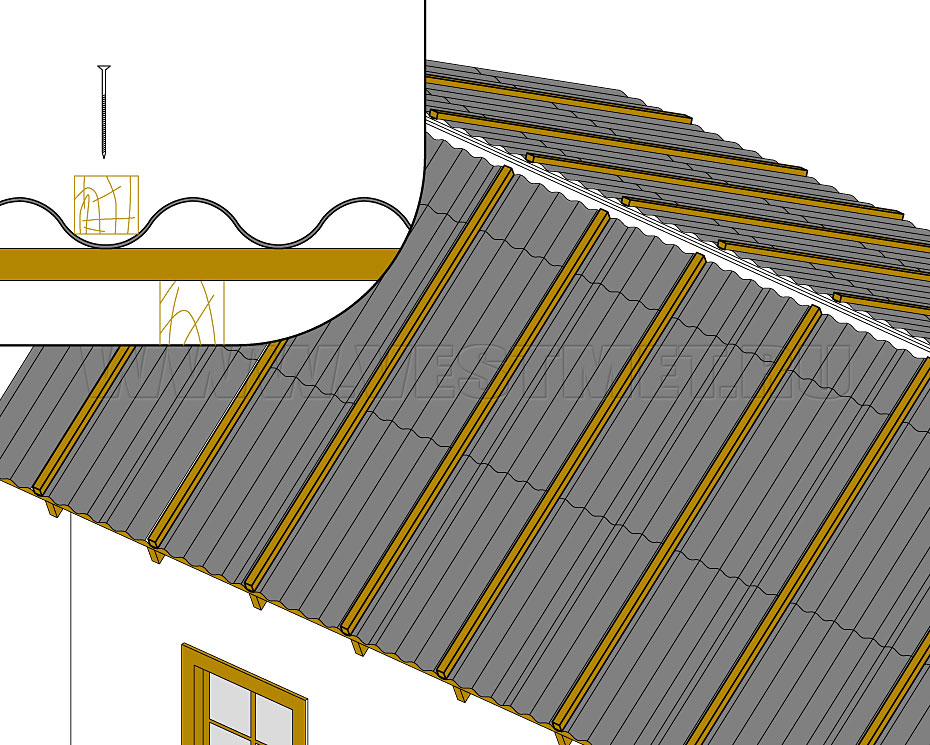

Листы ондулина укладываются на обрешетку, причем тип обрешетки зависит от вида крыши:

Совет! Перед строительством обрешетки нужно будет утеплить кровлю и уложить пароизоляционный материал.

• Если скаты крыши имеет наклон, превышающий 15 градусов, то строят обрешетку с расстоянием между элементами 60 см.

• При угле наклона 10-15 градусов, расстояние между деталями обрешетки должно быть уменьшено до 45 см.
• На крышах с малым углом уклона (5-10 градусов) требуется строительство сплошной обрешетки из листов фанеры или досок.

Совет! В качестве материала для строительства обрешетки рекомендуется выбирать лесоматериал из пород хвойных деревьев. Как правило, используется доска толщиной 25 мм или брус с сечением 50 на 50 мм. Перед началом работы материал должен быть обработан противопожарными или антисептическими пропитками.

Подготовка материалов

Для покрытия кровли потребуются следующий набор материалов:

• Листы ондулина. Их количество зависит от площади кровли и ее формы. При расчете площади нужно помнить, что листы материала нужно будет укладывать с нахлестом.
• Гвозди для крепления ондулина. Важно использовать только специальные кровельные гвозди, выполненные из оцинкованной стали. Отличительная особенность этих гвоздей – наличие большой шляпки из полимерного материала, обеспечивающей герметичность в месте соединения.

• Комплектующие для кровли – щипцовые и коньковые элементы, покрывающие фартуки, заполнители карнизов, ендовные элементы и пр. Количество и ассортимент комплектующих зависят от конструкции кровли и ее размеров.

Кроме того, потребуются следующие инструменты:

• для разметки листов – рулетка, цветной карандаш, ровно обрезанный кусок ондулина, который удобно использовать в качестве линейки;
• молоток.

Поскольку при укладке листов на крышу невозможно использовать только целые листы, несомненно, возникнет вопрос, чем резать ондулин? Нужно сказать, что способ резки весьма прост: кроить ондулин нужно при помощи обычного инструмента, материал не трескается и не скалывается на срезах, поэтому от листа можно отрезать полосы любой необходимой ширины.

Итак, возникла необходимость раскроить ондулин – чем резать этот материал? Можно использовать обычную ножовку, имеющую средний размер зуба. А чтобы процесс резки проходит легче, опытные монтажники рекомендуют использовать такой способ: лезвие пилы смазывать маслом. Если есть возможность, можно применять циркулярную или сабельную пилу с электроприводом. Этот способ резки менее трудоемкий.

Укладка листов

Технология укладки листов ондулина несложна, однако, при выполнении работы нужно придерживаться определенных правил. Используемая схема укладки должна обеспечивать полную водонепроницаемость кровли.

Рассмотрим, как выполнять работу своими руками:

• Ремонтировать крышу следует при определенных температурных условиях. Температура должна быть выше нуля, но не превышать 30 градусов тепла. Несоблюдение этого условия может привести к деформации листов в процессе укладки.
• Заранее нужно будет определиться и с преобладающим направлением ветра в месте расположения стройплощадки. Начинается укладка ондулина с нижней части ската, расположенного с подветренной стороны. Этот способ монтажа снизит риск срыва крови даже при сильном ветре.
• Уложив лист, нужно убедиться, что тот лег ровно и по горизонтали, и по вертикали. Первый ряд листов укладывают так, чтобы формировался свес шириной 5-7 см.

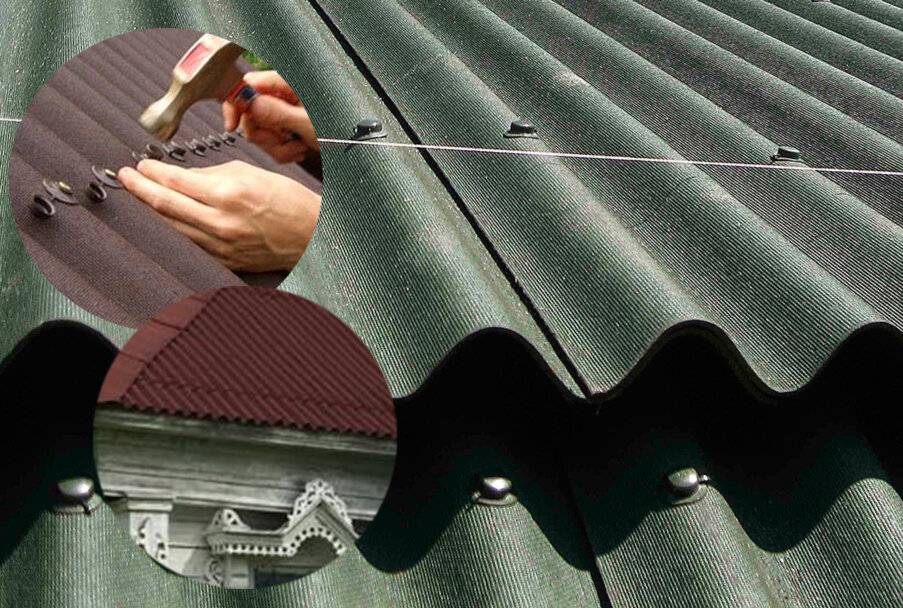

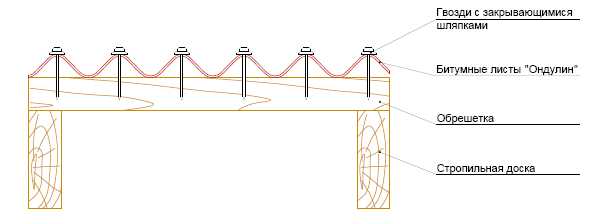

• Крепятся листы кровельными гвоздями, забиваемыми в обрешетку. На один лист уходит 20 штук. Половина забивается в нижний ряд в каждую волну. И по 5 штук забивается в средней и верхней частях. Эти гвозди располагают в шахматном порядке через одну волну. Очень важно, чтобы технология крепления не была нарушена. Если при выполнении работы своими руками листы не будут закреплены правильно, то производитель аннулирует гарантии.

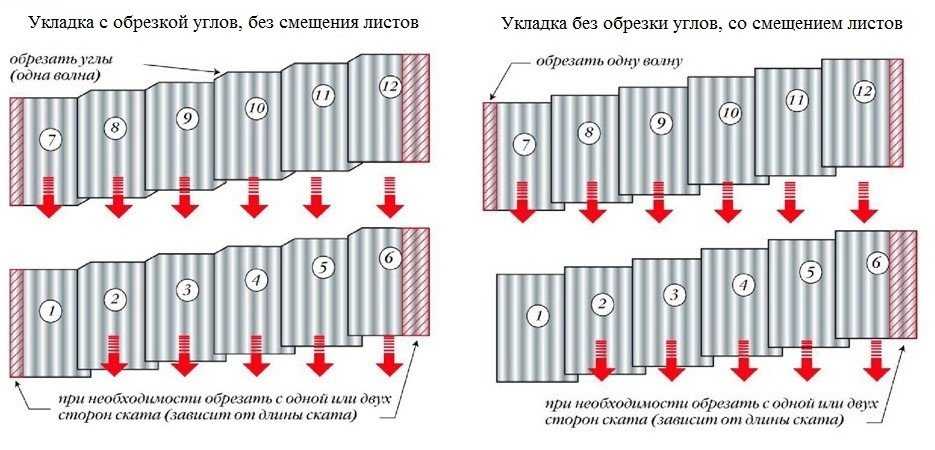

• Второй и все оставшиеся четные ряды следует начинать с установки половины листа ондулина. Эта схема укладки применяется для того, чтобы стыки листов в рядах не совпадали.

• Если на крыше имеет внутренний угол (ендова), то производится установка специального элемента (приобретается в комплекте с ондулином). Под установку ендовного элемента строят дополнительно сплошную обрешетку на ширину по 25 см от центра угла. Элементы устанавливают от карниза вверх с нахлестом шириной 15 см. Листы ондулина, между которыми располагается ендова, обрезают на расстоянии 5 см от ее центра.

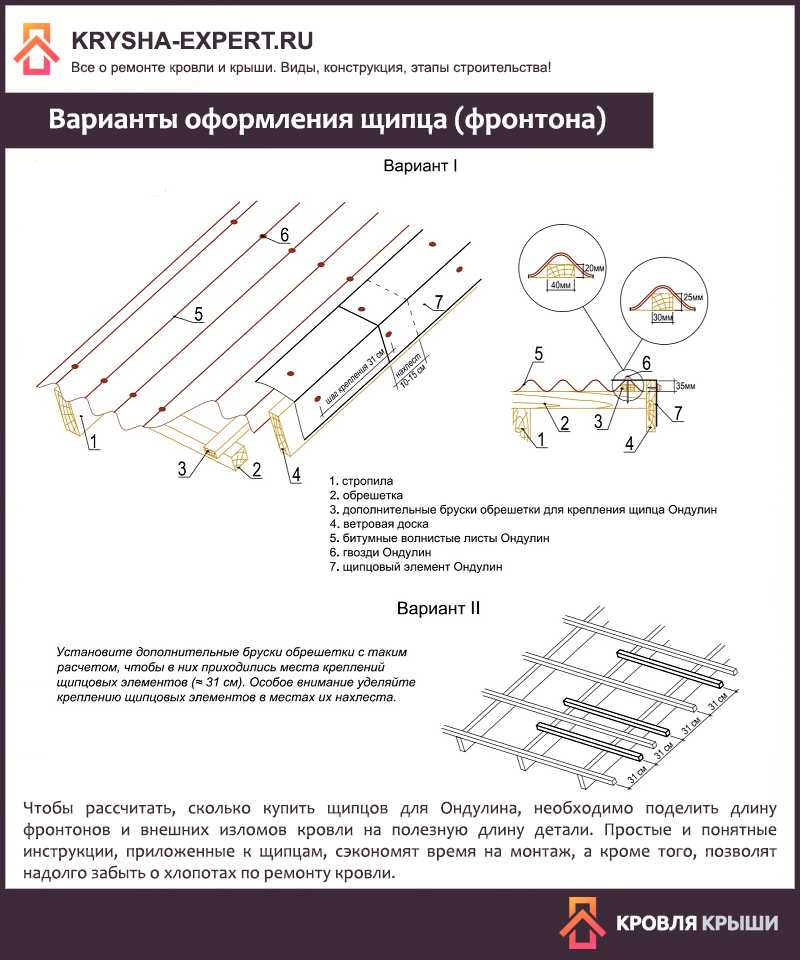

• Щипцы и конец оформляются покупными элементами из ондулина. Устанавливаются они с нахлестом, крепятся гвоздями.
• Для оформления мест примыканий к вертикальным поверхностям (например, к трубе) используется специальная деталь – покрывающий фартук.
• Для гидроизоляции мест примыканий используется специальная лента – Ондуфлеш.
• При необходимости крепить ондулин к металлу вместо кровельных гвоздей следует использовать саморезы.

Новичкам в кровельном деле, планирующим своими руками отремонтировать крышу, рекомендуется не только внимательно изучить инструкцию по выполнению монтажа кровельного материала, но и наглядно посмотреть, как производится укладка ондулина – видео материалы помогут лучше понять наиболее сложные моменты и помогут избежать ошибок при выполнении работы.

Как правильно крыть крышу ондулином своими руками, смотрите на фото и видео

Содержание статьи:

1. Нормы укладки ондулина на крышу
2. Инструкция по монтажу ондулина на крышу
3. Дополнительные элементы покрытия
4. Главные достоинства ондулина
5. Стоимость укладки ондулина

Такой кровельный материал, как ондулин сегодня набирает популярность все быстрее и быстрее. К сожалению, далеко не все застройщики достаточно осведомлены обо всех его достоинствах и некоторых недостатках, мало из них могут похвастаться и знаниями о его правильной укладке.

В настоящее время в Интернете можно найти массу материалов с фото и видео о том, как перекрыть крышу ондулином, но все же следует подробнее рассмотреть эту тему, представленную в стиле «кроем крышу ондулином своими руками» (дополнительная статья: “Монтаж ондулина своими руками – особенности техники”).

Современный рынок материалов для кровли предлагает довольно широкий ассортимент товаров, среди которых известностью пользуются как известные всем шифер и оцинковка, так и относительно новые покрытия, которые лишь недавно стали входить в широкое производство, но отличающиеся намного более привлекательным соотношением цены, качества и внешнего вида.

Ведь в функции материала для кровли должно входить не только обеспечение защиты сооружения от ветра или осадков, но придание всей конструкции неповторимого, оригинального внешнего вида, позволяющего выделить тот или иной дом среди остальных.

Производится материал из пропитанных битумом целлюлозы или стекловолокна, которые окрашены в разные цвета (подробнее: “Какой цвет ондулина выбрать”). Далее речь пойдет о том, как правильно крыть крышу ондулином, а также о необходимых для этого процесса навыках работы и инструментах.

Материал ондулин, именуемый еще и еврошифером, весьма надежен, несмотря на его легкость и экономичность. В отличие от, например, финской металлочерепицы, при дожде ондулин не воспроизводит никаких звуков (полезная статья: “Ондулин или металлочерепица – что лучше”). Производится он уже около 50 лет как в России, так и в странах дальнего зарубежья, и стоимость его варьируется в зависимости от того или иного производителя.

Нормы укладки ондулина на крышу

Кроем крышу ондулином – это процесс, не требующий особых умений и специально предназначенных для этого инструментов. При наличии у хозяина дома некоторых знаний, выполнить эту работу можно и самостоятельно.

Задаваясь вопросом о том, ондулин как крыть, следует помнить, что укладку можно выполнить таким же образом, как и укладку стандартного шифера. Разница лишь в том, что благодаря свойству ондулина значительно прогибаться его укладку можно выполнять не только на обычные плоские поверхности, но и на поверхности, имеющие более сложную конфигурацию.

В тот момент, когда кроем крышу ондулином, который укладывается поверх старого кровельного покрытия (рубероид, шифер, металл и т.д.), оценка стропильной системы может быть выполнена как собственноручно, так и специально приглашенной кровельной бригадой.

Если результаты оценки показывают, что система стропил сможет выдержать дополнительное вес нового кровельного покрытия, то из древесины на старое покрытие набивается обрешетка, на которую и крепятся ондулиновые листы. Это позволит обеспечить дополнительную термо- и гидроизоляцию.

Так как ондулин обладает сравнительно малой жесткостью, то шаг обрешетки должен быть частым для того, чтобы листы не ломались и не провисали под влиянием внешних нагрузок в виде дождя или снега. Распиливать ондулин можно с помощью электрического лобзика или обычной ножовки по дереву, которую заранее нужно смазать во избежание застревания полотна ножовки и для упрощения всего процесса распиливания.

Инструкция по монтажу ондулина на крышу

Как уже было упомянуто выше, процесс монтажа ондулина на крышу схож с укладкой обычного асбестоцементного шифера.

Важно помнить, что всегда необходимо четко следовать всем пунктам в инструкции, которая прилагается к уже готовому материалу. Это поможет лучше понять то, как накрыть крышу ондулином, не допуская значительных или незначительных ошибок. Обычно эти инструкции написаны довольно понятно, и разобраться в них не доставит особого труда, даже если знания о предстоящем процессе монтажа не так уж и обширны.

Основные правила укладки ондулина на крышу:

1. Изначально нужно выполнить устройство сплошной обрешетки из дерева. В этом случае нужно принимать во внимание такие факторы, как кровельный уклон и направление ветра в конкретном районе. Начинать работу лучше всего оттуда, где влияние ветра наименьшее.
2. Расстояние, на котором должны располагаться друг от друга применяемые в создании обрешетки брусья, должно быть одинаковым и равняться примерно 60 – 80 сантиметрам.
3. Если расстояния являются большими, то необходимо выполнить дополнительное устройство реек, которые должны располагаться между брусьями. Это обеспечит конструкции дополнительную прочность. Угол кровельного ската при этом должен быть не меньше 20 градусов.
4. Начинать укладку материала лучше с нижнего кровельного угла, а первый лист во втором ряду рекомендуется продольным образом распилить на две половины.

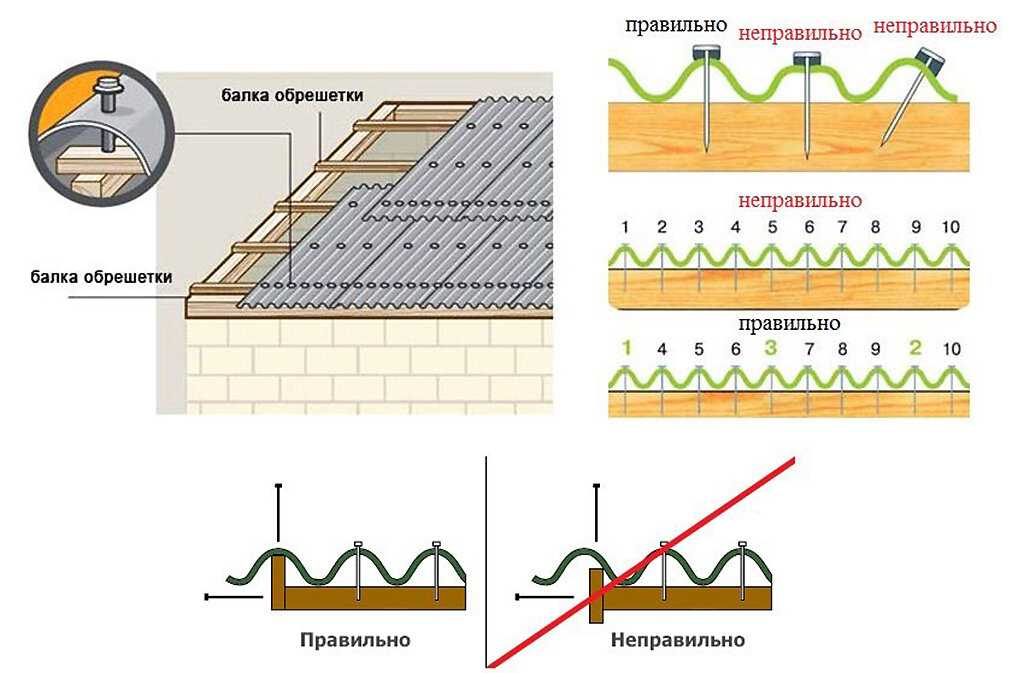

5. Крепятся листы ондулина в горизонтальном порядке с помощью особых прилагающихся к материалу гвоздей. На один лист должно быть затрачено 20 таких гвоздей.

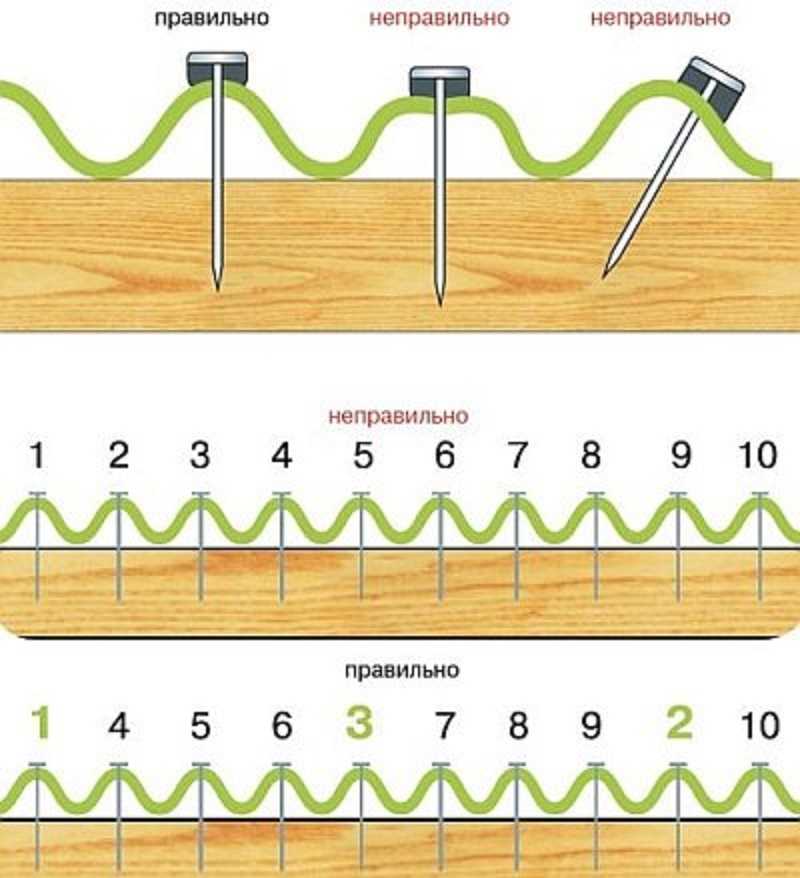

6. В первом из рядов покрытия гвоздями прибивается каждый волновой гребень, в остальных рядах – каждый второй.
7. Важно помнить о нахлесте, выполняя укладку второго ряда покрытия крыши ондулином. Для этого захватывается уложенный в первом ряду лист, далее – по этой же схеме. Гвозди для ондулина оснащены специальными резиновыми шляпками, цвет которых идентичен цвету покрытия. Для того чтобы поверхность покрытия выглядела более привлекательно, эти гвозди с цветными шляпками рекомендуется прибивать на уровне одной линии. Добиться этого можно, натянув веревку, вдоль которой и будут забиваться гвозди.
8. Вертикально листы ондулина должны прибиваться к обрешеточным брусьям. Поперечный нахлест должен равняться при этом 15 сантиметрам, а продольный должен быть не меньше длины первой из волн.

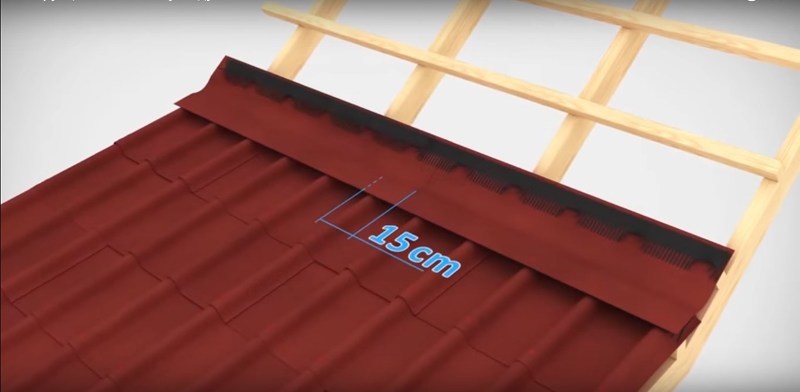

9. В конце монтажа покрытия внахлест устанавливаются коньковые элементы, которые нужно прибивать вдоль волны ондулинового листа.
10. Если крыша, на которой производится монтаж двускатная, то для установки конька следует применять особые угловые детали. Ендову для покрытия выполняют с помощью дополнительной обрешетки.

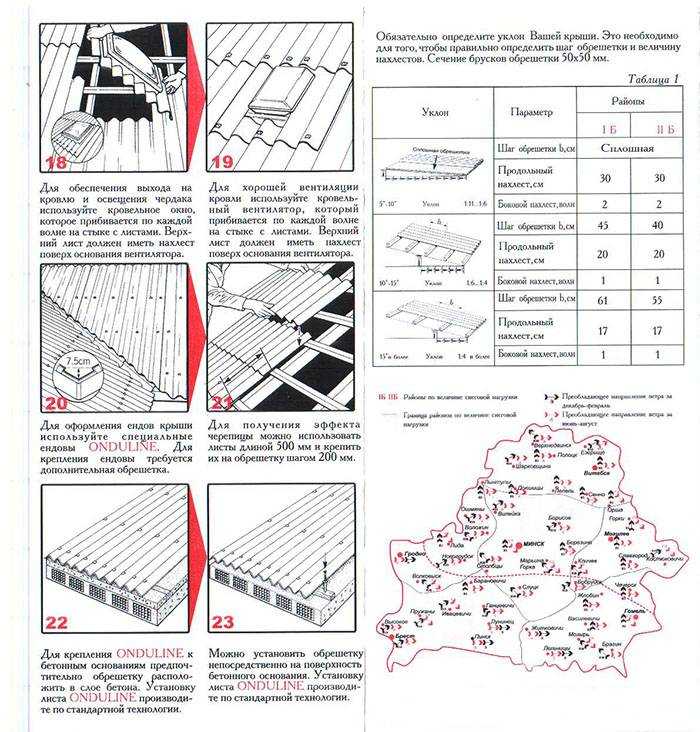

Обычно инструкция, прилагаемая к готовому материалу, включает в себя не только нормы и правила по укладке покрытия, но и подробные рисунки, дающие возможность любому понять весь ход процесса в деталях вне зависимости от его профессиональных умений и знаний.

Если говорить о параметрах листа ондулина, то его размер равен 200×95 сантиметров, вес – 5,8 килограммов. Один лист включает в себя 10 волн, каждая из которых равна 36 миллиметрам в высоту.

Если четко следовать всем описанным выше требованиям по устройству ондулина на крышу, то это кровельное покрытие гарантированно сможет прослужить и больше 50 лет (первые 15 лет – гарантия поставщика-производителя). Гарантия включает в себя также сертификат о гигиене и пожарной безопасности.

Дополнительные элементы покрытия

Кроме непосредственно самого ондулина как покрытия на крышу, производителями предлагается и масса предусмотренных для него дополнительных элементов, которые выполнены из этого же материала.

К ним относятся следующие:

• коньковый элемент;
• ендова для ондулина;
• щипцовые детали;
• гвозди;
• самоклеящаяся лента-герметик;
• заполнитель для карниза;
• вентиляционная труба;
• фартук покрытия.

Для того чтобы кровельное покрытие выглядела привлекательно и гармонично, а также для достижения наибольшей его эффективности, все аксессуары, используемые во время укладки, должны быть оригинальными, то есть должны поставляться вместе материалом покрытия. Читайте также: “Как класть ондулин на крышу”.

Главные достоинства ондулина

Как говорят сегодня многие эксперты, ондулин – это инновационное кровельное покрытие, которое характеризуется довольно малой стоимостью, легкостью укладки, а также надежными эксплуатационными показателями.

Основные достоинства ондулина:

• высокий уровень надежности, который достигается благодаря тому, что материал пропитывается битумом. Это не дает ондулину поглощать влагу, следовательно, положительно сказывается на гидроизоляции кровли;
• температурный диапазон, который может выдерживать материал, довольно широкий. Так, при возможности его эксплуатации при температуре от -50 до +50 градусов, материал может использоваться практически в любой стране мира;
• ондулин является очень стойким материалом к нагрузкам из снега и ураганов, максимальная скорость ветра при которых – 192 м/с;
• отлично поглощает шум и защищает крышу из ондулина от ударов молний;
• имеет привлекательный и эстетичный внешний вид, кроме того, благодаря своей гибкости укладывать материал можно на кровли даже с самой сложной конфигурацией.

Как правильно сделать примыкание ондулина к стене, инструкция на видео:

Стоимость укладки ондулина

Цена на укладку ондулина должна рассчитываться исходя из цены на материал, которая зависит от общего метража крыши.

Выполнить оценку стоимости монтажа ондулина можно и собственноручно, для этого выполняются нехитрые математические вычисления: цену материала необходимо умножить на площадь конкретной кровли из ондулина.

Кроме того, следует также принять во внимание и тот факт, стоимость ондулина может быть снижена в зависимости от того объема материала, который планируется приобрести. Безусловно, благодаря своим большим габаритам этот материал приобретать вполне выгодно, особенно крупными оптовыми партиями. При самостоятельном монтаже стоимость будет зависеть только от площади обустраиваемой крыши.

Укладка ондулина на крышу своими руками

1. Что представляет собой ондулин?
2. Каковы преимущества и недостатки ондулина?
3. Укладка ондулина: инструкция
4. Закрепление ондулина на крыше

В современном мире существует огромное количество способов укладки покрытия кровли, и укладка ондулина – один из них. Интернет изобилует фото- и видеоинструкциями о том, как укладывать ондулин, что позволит Вам не ошибиться при выполнении этой работы. В каждой инструкции процесс укладки ондулина показан по-разному, поэтому мы создали общий план создания кровли из этого прекрасного кровельного материала и хотим поделиться им с вами.

Но сначала давайте подробно рассмотрим важную информацию об ондулине, его недостатках и преимуществах, а затем будем обсуждать его укладку на крыше, применяя полученные знания.

Интересно, что слово «ондулин» по праву относится к продукции компании Onduline SA. Именно она была разработчиком данного материала. Но сейчас мы привыкли называть ондулином любой кровельный материал из битумно-целлюлозных листов. Некоторые даже стали использовать это название для обозначения всех видов кровельного материала, особенно гибких. Например, часто можно услышать разговоры строителей о прозрачном ондулине.

После прохождения вышеуказанных этапов ондулину придаётся форма в формовочном станке. На современном рынке можно найти большое разнообразие профилей ондулина.

Каковы преимущества и недостатки ондулина?

В наше время укладка ондулина на крышу приобрела колоссальную популярность, особенно в частных домах и на дачах. Но к вопросу выбора кровельного материала всегда нужно подходить ответственно, поэтому обратим внимание на положительные стороны использования ондулина, а после обсудим и негативные моменты.

Преимущества. Главные достоинства заключаются большей частью в технических характеристиках:

1. Отличная гидроизоляция. Как мы уже упоминали, особое расположение волокон целлюлозы препятствует проникновению воды. Вдобавок, ондулин не станет разбухать после длительных дождей и ливней, его гидроизоляционные свойства будут неизменными в любом случае. А низкая гигроскопичность – способность поглощать влагу из воздуха – делает данный кровельный материал незаменимым в районах с высоким количеством осадков.
2. Устойчивость к перепадам температуры. И в жару, и в мороз ондулин прекрасно сохраняет свои способности и не деформируется.
3. Биологическая и химическая инертность. Кровля из ондулина не подвержена влиянию грибков и других бактерий, которые уменьшают срок службы ондулина. А химическая инертность позволяет сохранять стабильность при воздействии щёлочей, кислот, масел или чего-то ещё.
4. Небольшой вес конечного продукта. Пожалуй, вес – это один из ключевых моментов в покрытии, как и размер листа ондулина, который позволяет облегчить весь процесс монтажа кровли. Также меньший вес создаёт меньшую нагрузку на каркас здания, благодаря чему балки медленнее изнашиваются и портятся (подробнее о технических характеристиках ондулина).

Недостатки. Да, не бывает идеальных материалов, и ондулин – не исключение. Поэтому рассмотрим некоторые из основных недостатков.

Несмотря на все утверждения компании Onduline SA, её продукт в конечном счёте всё равно выцветает на солнце, становясь бледнее. Поэтому, если цвет кровли для вас имеет первостепенное значение, то обязательно учтите этот момент. Хотя есть и возможность в некоторой степени сохранить первоначальный цвет кровли: используйте краску. Наиболее подходящими оказались краски ВД-АК-101 или «VAKSA», большинство из которых были разработаны специально для покраски кровельных материалов.

Другим недостатком оказалась низкая прочность при экстремальных температурах. Несмотря на то, что практически все свойства материала остаются неизменными, не советуется ходить по крыше из ондулина. Покрытие может деформироваться или вовсе треснуть, в результате чего можно упасть. Поэтому лучше воздержаться от кровельных работ во время экстремальных температур. Однако во всех остальных случаях ондулин выдержит ваш вес, так что можете смело передвигаться, опираясь на него (прочитайте: “Как правильно покрыть крышу ондулином”).

Оба недостатка не столь критичны, чтобы моментально отказываться от перспективы использования ондулина в своём доме, поэтому многие делают свой выбор в его пользу. Теперь настало время узнать, как проходит укладка ондулина своими руками (схожая статья: “Монтаж ондулина своими руками – особенности техники”).

Укладка ондулина: инструкция

Если вы всё же выбрали в качестве покрытия ондулин, то перед кровельными работами нужна некоторая подготовка.

Несмотря на то, что технология укладки ондулина относительно проста, важно учитывать следующие особенности:

• Укладка ондулина должна производиться в определённом температурном диапазоне. Оптимальной температурой будет 0-30°С. Если работы будут производиться на морозе, то ондулин может стать хрупким и легко сломается. А в случае монтажа при очень высокой температуре возможна деформация листов и потеря начальной формы.
• В теплое время года нужно следить за тем, чтобы ондулин не был в какой-то мере растянут. Если не соблюдать это правило, то зимой, во время низких температур, ондулин будет естественным образом сужаться, уменьшаться в размерах. А это приведёт к образованию трещин и к деформации.
• Иногда технология укладки ондулина на крышу вынуждает обрезать листы. Для этого необходимо знать, чем режут ондулин. Лучше всего это делать при помощи пилы-ножовки, предварительно смазанной маслом. Также можно использовать дисковую пилу, но в этом случае вам потребуется проявить особую осторожность во время работы.

• Перед укладочными работами необходимо запастись специальными гвоздями. Для укладки ондулина не подходят стандартные гвозди, поэтому вместе с ним покупайте и специальные гвозди для ондулина. Выполняя работы, расходуйте на каждый лист около 20 крепежных элементов, половину из которых используйте на нижнюю часть листа, одну четверть на среднюю и ещё четверть на верхнюю.
• Обрешётка зависит от наклона ската, к которому будет прикреплён ондулин. Скаты до 10° оснащайте сплошной обрешёткой из фанеры или шпунтованной доски, скаты в 10-15° оснащайте прореженной обрешёткой с шагом 45 см. Для скатов в более 15° разрешается применять максимальный шаг обрешётки – 60 см. Однако не забывайте, что некоторые проблемные с точки зрения гидроизоляции места, такие как: ендовы, коньки и рёбра кровли – в любом случае должны быть оснащёны сплошной обрешёткой под ондулин.

Закрепление ондулина на крыше

Итак, мы подготовили обрешётку и готовы к дальнейшим работам. Настало время узнать, как правильно укладывать ондулин.

Для начала мы просто укладываем его на обрешётку при помощи специального крепежа. После этого необходимо тщательно выровнять листы по вертикали и по горизонтали.

Дальнейший монтаж производится по такому алгоритму:

• Желоба водосточной системы крепим на карнизную доску. Листы уложенного ондулина должны немного выступать за карнизную доску, но при этом максимальный выступ составляет 70 мм. Под карниз желательно установить специальную карнизную решётку для защиты от насекомых и птиц.
• Крепим коньковый элемент в каждую волну и непосредственно в обрешётку. Коньковые элементы наращиваем, укладывая их с нахлёстом минимум 120 мм.
• Используем для защиты ондулина специальные ветровые планки на крышу. Крепить их на фронтоны нужно таким образом, чтобы место примыкания ондулина к крыше полностью перекрывалось этими элементами.

Как видим, не должно возникнуть особых затруднений по данной технике. Чтобы ещё лучше её освоить, советуем посмотреть фото- и видеоматериалы монтажа ондулиновой кровли. И если вы сможете в совершенстве освоить технологию укладки ондулина, то сделанная крыша будет радовать вашу семью не один год, а то и не одно десятилетие!

Как правильно положить ондулин на крышу своими руками

Главная » Разное » Как правильно положить ондулин на крышу своими руками

Ондулин инструкция по монтажу – Всё о кровле

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

• угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

• угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

• угол свыше 15° – шаг 610 мм.

Установка дополнительных обрешеточных реек Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовы Монтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулина Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

• растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

• угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

• угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

• угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 см Схема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

• Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

• Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулин Люк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Монтаж ондулина своими руками — особенности техники

Рекомендации по монтажу кровли из ондулина

Перечень правил для монтажа ондулиновой кровли

1. Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
2. Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
3. Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

   Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши:
-если угол менее 10 градусов, то нужна сплошная обрешетка;
-при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см;
-на крутые крыши кладется обрешетка, шаг которой равен 61 см.

По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.

Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.

Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие.

При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты.

Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Особенности техники монтажа ондулинового настила

При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.

Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.

Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.

От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.

Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.

Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.

Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.

В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.

Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске (прочитайте: «Щипец крыши это. «).

Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.

Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам (подробнее: «Что такое покрывающий фартук ондулина – описание, применение»).

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

Сплошная обрешетка

Угол наклона крыши (уклон): 5-15° (от 1/11 до 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т. д.

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥15° (от 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Интервал обрешетки (от центра до центра доски или бруска): 36,6 см; мин. толщина доски 25 мм; мин. толщина бруска 50 мм.

Внимание! Расстояние между первыми двумя элементами обрешетки составляет 391 мм от Низа первой доски до Центра второй.

В инструкции указан максимально возможный шаг обрешетки. Для удобства монтажа и более длительного срока службы кровли рекомендуется делать более частую обрешетку, например «через доску».

Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

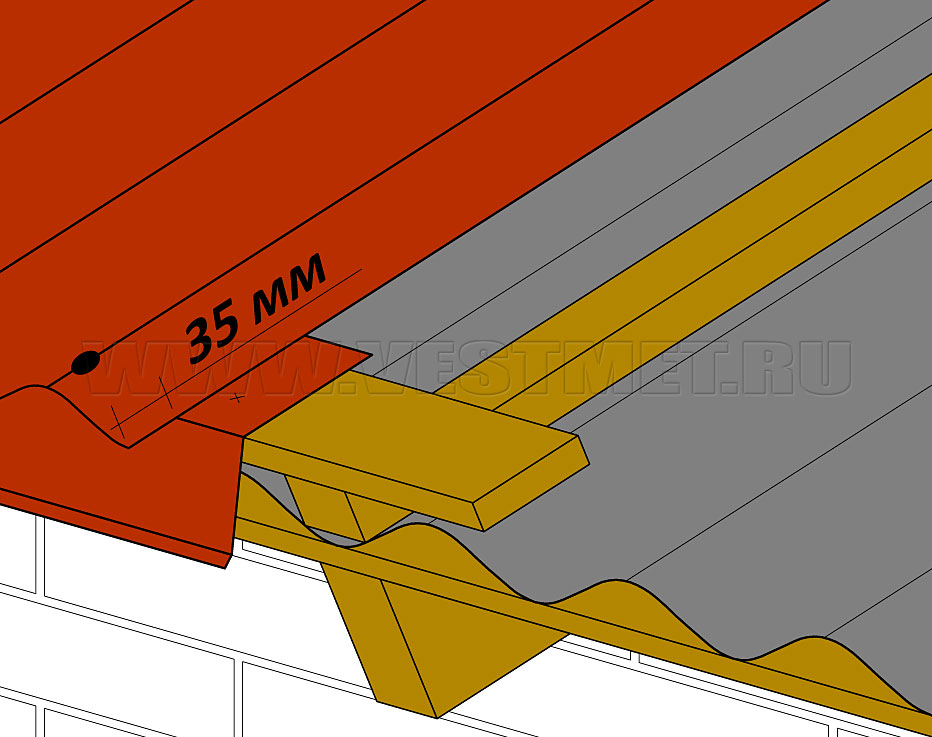

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Порядок забивания гвоздей

Важно: Монтажная разметка нанесена на каждую волну. Прибивать лист в центральной части необходимо в шахматном порядке согласно схеме крепления. При несоблюдении рекомендаций возможна деформация битумных волнистых листов и образование протечек.

• Гвозди всегда забиваются в верхнюю часть волны под углом 90°.

Лист Черепица Ондулин

Кровельная система Ондулин

Утепленная кровля

Монтаж кровельной системы

Конек

Для оформления коньков используются коньковые элементы. Они крепятся к дополнительному брусу обрешетки с противоположной превалирующим ветрам стороны. Минимальным нахлест одного конька на другой 12,5 см. Коньки прибиваются по каждой волне нижележащего листа.

Для закрытия просветов и обеспечения вентиляция используется заполнитель коньков и карнизов.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

Щипец

Для оформления щипца используйте специальный щипцовый элемент. Монтаж начинается с нижней части щипца. Нахлест составляет 12 см.

Необходимо использовать дополнительную обрешетку в местах нахлеста щипцов друг на друга.

Ендова

Для оформления ендов используйте специальные ендовы. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Ребро

На ребрах кровли прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза

Заполнитель карниза используется для закрытия просветов листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и ребрах.

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Внешний излом

Внешний излом кровли можно оформить при помощи щипцовых либо коньковых элементов. Нахлест элементов составляет 10-15 см.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом

Внутренний излом кровли можно оформить при помощи ендовы. Нахлест элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Вентиляционная труба

Вентиляционная труба позволяет оформить выпуск вентиляционного канала/вытяжки через кровлю. Основание трубы следует прибивать по каждой волне. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.

Для крепления необходимо использовать дополнительную обрешетку.

Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве.

Примыкание

Торцевой стык кровли со стеной/ трубой оформляется при помощи покрывающего фартука. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой. Примыкание сбоку оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Раскатывать ленту следует начинать снизу вверх, в случае необходимости стыковать ленту, нахлест должен составлять не менее 10 см.

Также при оформлении бокового и торцевого стыка кровли со стеной возможно использование ендовы ОНДУЛИН.

Примыкание к трубе

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой.

Примыкание к трубе сзади и с боков оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Сзади трубы рекомендуется дополнительно прижать низ ленты фрагментом листа.

Источники: http://moydomik.net/krovlya/ustroy-krovli/292-montazh-ondulina-instrukciya-kryt-kryshu-ondulinom.html, http://kryshadoma.com/ondulin-evroshifer/montazh-ondulina-svoimi-rukami-osobennosti-tekhniki.html, http://www.vestmet.ru/evroshifer/cherepica-onduline/montaj/

Работаете на крыше? Вот как это сделать безопасно

Соберите все необходимое

Лестница, подходящая для высоты стены; ремни безопасности; Трос разрывной деформации 700 кг; теннисные туфли на мягкой подошве.

Вот как …

Шаг 1

Для доступа на крышу вам понадобится приставная лестница. Держитесь подальше от линий электропередач и не кладите лестницу через дверные проемы. Если вы спускаетесь с лестницы наверху, убедитесь, что она поднята на 1 м выше желоба или крыши.Угол лестницы должен быть 4 в 1, то есть на каждые 4 метра вы поднимаетесь на 1 м от линии водостока. Всегда лицом к лестнице и удерживайте 3 точки соприкосновения с ней (обе ноги и рука на перекладине) и не выходите за пределы лестницы.

Шаг 2

Когда вы находитесь на крыше, вам необходимо надеть привязь, прикрепленную к надежно закрепленной страховочной веревке. Бросьте веревку с разрывной нагрузкой не менее 700 кг прямо через крышу.

Шаг 3

Привяжите веревку к конструктивной части дома или к дереву.(Не поддавайтесь соблазну привязать его к буксирному шару на случай, если кто-то уедет с вами!) Используйте бугельный узел, который крепок, но легко развязывается.

Шаг 4

Попросите продавца объяснить, как надеть привязь и как правильно отрегулировать ее. Вы надеваете привязь, пройдя через ножные петли, затем накидываете ее на плечи с D-образным кольцом сзади. Сделайте пряжку на груди.Ремешок, который соединяет ремни безопасности с страховочным тросом, прикреплен к D-образному кольцу и должен располагаться вверху по центру между вашими плечами.

Шаг 5

Поднимитесь по лестнице, протяните руку и потяните за веревку, чтобы она была натянутой. Завяжите петлю сверху или простой узел петли.

Шаг 6

Фиксатор ремня безопасности в петлю.Теперь вы готовы ступить на крышу. Насколько это возможно, ходите только по линии шурупов на металлических крышах и на передней части кровельной черепицы, если она имеет двойную толщину и поддерживается деревянной обрешеткой под ней. Всегда двигайтесь медленно и осторожно, чтобы сохранить равновесие. Не позволяйте ремням безопасности вызывать у вас ложное чувство безопасности – это только последнее средство.

Шаг 7

Попав на крышу, поднимитесь вверх по веревке и свяжите вторую петлю.Придерживайтесь равновесия, отсоедините ремень от первой петли и закрепите на второй петле. Продолжайте поднимать крышу таким образом, убедившись, что вы стоите в устойчивом положении, прежде чем отсоединять и снова зажимать. Не подтягивайтесь на веревке – она ​​просто спасет вас, если вы поскользнетесь.

Ваш контрольный список безопасности …

✓ Выберите день. На крыше негде быть, когда она мокрая или может идти дождь.

✓ Нанять профессионала для работы, если крыша крутая (более 35 градусов).

✓ Не работайте в одиночку. Вам нужен кто-то, чтобы удерживать лестницу и, если вы поскользнуться, помочь вам спуститься или позвать на помощь.

✓Убедитесь, что лестница в хорошем состоянии. Если он не может стоять на твердой ровной поверхности, поддерживайте ноги на прочных широких опорах.

✓ Носите нескользящую закрытую обувь – босые ноги или стринги не подходят. Хороший выбор – теннисные туфли с мягкой подошвой.

✓Не наступайте на старую, очень хрупкую терракотовую плитку, так как это может привести к большему ущербу.

✓Если вы чувствуете себя небезопасно или неудобно, спуститесь вниз.Лучше нанять профессионала, привыкшего работать на высоте.

.

Как положить второй слой черепицы

Вам нужна новая черепица. Вам нужно удалить старые, или вы можете положить новую черепицу сверху в качестве второго слоя? Это во многом зависит от текущего состояния крыши и ваших навыков в проектах DIY. Если вы живете в простом доме в стиле ранчо, проект по замене кровли будет относительно простым, если существующая крыша находится в хорошем состоянии.

Как поставить второй слой черепицы

Кредит изображения: Huntstock / Brand X Pictures / GettyImages

Оцените работу

Перед тем, как приступить к возведению черепицы на крышу, подумайте, стоит ли делать этот проект самому и есть ли у вас навыки, чтобы с ним справиться. Типичный домовладелец может сэкономить 50-55 процентов стоимости профессиональных кровельных работ, выполняя их сам. Тем не менее, если вы наняли профессиональную кровельную компанию, проект, скорее всего, займет гораздо больше времени, чем дерево. Прежде чем приступить к выполнению любого проекта по ремонту кровли или внешнего вида, примите во внимание угол наклона крыши, температуру и уровень вашей физической подготовки. Крутые крыши особенно опасны, когда речь идет о добавлении слоев кровли или проведении любого ремонта кровли.

Осмотрите существующую крышу

Перед тем, как укладывать черепицу поверх черепицы, вам нужно осмотреть существующую крышу, чтобы убедиться, что она в хорошем состоянии.Осмотрите край крыши, чтобы убедиться, что в данный момент установлен только один слой черепицы. В большинстве областей строительные нормы и правила позволяют устанавливать на крышу до двух слоев черепицы. Кровля может не выдержать более двух слоев черепицы, даже если местные строительные нормы и правила не запрещают это. Если два слоя уже существуют, вам нужно удалить старые перед установкой нового слоя черепицы.

Осмотрите всю крышу физически, чтобы определить прочность деревянного настила крыши, который находится под черепицей.Определите любые области, в которых настил крыши поврежден или изношен. Любые провисающие или излишне губчатые участки могут свидетельствовать о гниении древесины под черепицей. Это повреждение нужно отремонтировать, а не просто покрывать дополнительной черепицей.

Сделайте ремонт перед заменой кровли

Удалите черепицу в любом месте, где вы заметили ухудшение или повреждение настила крыши. Замените поврежденный настил крыши на 3/4-дюймовую плиту OSB. Добавьте слой черепицы на недавно отремонтированный участок, прежде чем устанавливать второй слой черепицы.Этот шаг важен, поскольку он возвращает подстилающую поверхность на ровную высоту, соответствующую остальной плоскости крыши. Это поможет вашему последнему слою черепицы выглядеть ровным при правильной установке.

Установите второй слой

Закончив ремонт кровли, можно приступать к укладке черепицы поверх черепицы. Накройте ландшафт, цветы и кустарники под рабочей зоной синим полиэтиленовым брезентом, чтобы защитить эти участки от падения черепицы.

Отрежьте выступы на нескольких черепицах. Полученная черепица будет 1/2 высоты и такой же длины, как необрезанная черепица. Это черепица стартового ряда. Отрежьте достаточно черепицы, чтобы покрыть длину нижнего края всех плоскостей крыши. Уложите стартовую черепицу так, чтобы верхний край упирался в нижний край 2-го ряда черепицы, а нижний край – на одном уровне с краем крыши. Уложите эту стартовую черепицу по всей длине нижнего края всех плоскостей крыши.Цель состоит в том, чтобы создать ровную поверхность для первого ряда новой черепицы.

Теперь вы готовы покрыть остальную часть крыши черепицей. Следуйте инструкциям по установке, предоставленным производителем. Начните с самого нижнего края плоскости крыши и установите черепицу с помощью оцинкованных или оцинкованных гвоздей. Выберите длину кровельных гвоздей, которая полностью проникает сквозь новый слой черепицы, существующий слой и деревянную кровлю. Прикрепите черепицу ко всем плоскостям крыши, заканчивая ряд черепицы в верхней части плоскости, которая является гребнем или козырьком, и отрежьте, чтобы следовать профилю любых внешних углов.

Когда черепица, лежащая на двух плоскостях крыши, приближается друг к другу в долине, переплетите слои черепицы через долину, чтобы создать единый, непрерывный водный барьер через долину. Обильно нанесите пластиковый кровельный цемент на основание любых приспособлений, водопроводных труб или вентиляционных отверстий в крыше, которые нарушают плоскость поверхности крыши.

Нанесите черепицу на крышу

Заключительный этап работ по замене кровли – установка крышечной черепицы. Разрежьте несколько черепиц на три части, разделив каждый выступ черепицы на отдельную черепицу.Обрежьте верхнюю часть черепицы примерно под углом 15 градусов. Эти крышечки будут лежать друг на друге, и скошенная часть будет полностью покрыта готовой частью черепицы.

Прикрепите крышечку к любому внешнему углу конька, начиная с нижней части конька и перекрывая их по направлению к верхнему краю конька. Накладываем финальную заглушку так, чтобы она полностью перекрывала верхний угол плоскостей крыши. Уложите кровельную черепицу вдоль козырька крыши, перекрывая черепицу с каждой стороны козырька.Вставьте по одному гвоздю с каждой стороны каждой черепицы кровельного покрытия.

Обрежьте последнюю кровельную черепицу пополам, обрезав незаконченную сторону черепицы.
Закрепите черепицу двумя гвоздями на готовую поверхность. Нанесите небольшое количество пластикового кровельного цемента на шляпку гвоздя, чтобы герметизировать поверхность.

Ваша новая установка черепицы защищает вашу крышу и экономит ваше время, устраняя этап удаления черепицы. Если вы сначала проводите ремонт и укладываете не более двух общих слоев черепицы, восстановление кровли поверх старой черепицы – эффективный способ украсить ваш дом.

.

Как прикрепить лопаточную доску к машине | ОСТРОВ

Один из наиболее часто задаваемых вопросов нашей службе поддержки клиентов: « Как мне привязать доску с веслом к ​​крыше моего автомобиля? ”Поначалу может показаться сложным прикрепление SUP к крыше вашего автомобиля, но как только у вас будет все необходимое снаряжение, эта задача станет легкой.

Чтобы облегчить вам жизнь, мы создали простое пошаговое руководство по всему, что вам нужно знать о транспортировке доской с веслом на воду и обратно.

Важно : Это руководство предназначено в основном для тех, кто владеет жесткими лопастными досками (эпоксидная смола), а не надувными SUP . Однако вы можете привязать надувную доску к крыше автомобиля (в надутом состоянии), выполнив указанные ниже действия.

Есть два способа прикрепить лопаточную доску к машине и / или внедорожнику:

• Как прикрепить SUP к автомобилю с система багажников на крышу
• Как прикрепить SUP к машине без стеллажная система

Когда мы говорим «система багажника на крыше», мы имеем в виду металлические багажники, разработанные такими компаниями, как Thule и Yakima , которые обычно не входят в стандартную комплектацию вашего автомобиля. Новый набор багажников на крышу стоит от 150 до 300 долларов. Вам понадобятся жесткие стойки, если вы планируете брать с собой доску во все приключения – в дальние поездки или огромные путешествия по шоссе.

Примечание: транспортировка SUP без системы багажников не будет работать / не будет безопасным, если вы планируете путешествовать на большие расстояния по шоссе со своей доской.

Для перевозки лопастной доски вам понадобится:

• Багажник на крышу вашего автомобиля
• Мягкие подушки для серфинга и два крепежных ремня (рекомендуется использовать более длинные подушечки, потому что SUP шире, чем доски для серфинга)
• Одно или два полотенца для предотвращения повреждений, если вы планируете штабелировать два SUP на крыше

Выполните следующие действия.

1.Откройте липучку на мягких подушечках и плотно закрепите на обеих планках.

2. Положите лопаточную доску лицевой стороной вниз (ребрами вверх) ребром к лобовому стеклу.

3. Оберните ремешок петлей под перекладиной и проденьте оба конца (пряжка и конец) через верх доски к другой стороне (будьте осторожны с концом с пряжкой, так как это может повредить доску).

4. С другой стороны автомобиля оберните хвостовой конец петлей под поперечиной и вокруг нее.

5. Вставьте задний конец в пряжку (всегда вставляйте ремешок через нижнюю часть пряжки) и затяните. После полного затягивания пряжка должна находиться между доской для серфинга и крышей вашего автомобиля.

* ПРЕДУПРЕЖДЕНИЕ * При креплении верха SUP с мягким верхом к крыше, вы могли бы увидеть вмятины на направляющих вашей доски от ремней. Для облегчения возьмите картонный мешок / носок или вставьте картон или пенопласт EVA между доской и ремнями.

6. Скрутите натянутый ремешок, чтобы он не прилегал к верхней части доски, чтобы избежать утомительного жужжания во время вождения.

7. Наконец, откройте дверь машины, оставьте провисающую часть ремня внутрь и закройте обе двери, чтобы они не разлетались по всему месту во время вождения.

8. Повторите шаги 3–6 для второго ремня.

Для тех, у кого нет жестких стоек, есть способ прикрепить SUP к крыше без жестких стоек.В местных магазинах для серфинга можно приобрести мягкие стойки, которые отлично подойдут для вашей доски для серфинга. Тем не менее, этот метод подходит только для , если вы планируете перевозить SUP на месте – это означает, что вам нужно проехать 10 минут через город / город до местного места для гребли. Небольшое движение по шоссе – это нормально (5-10 минут), но не выходите за рамки дальних расстояний на высоких скоростях с помощью только мягких стоек. Вы не хотите подвергать свои доски и другие автомобили риску повреждения / травмы.

Мягкие стойки подойдут для чего угодно: от маленького судана до большого внедорожника.Однако мягкие стойки не подойдут для 2-дверных автомобилей или минивэнов.

Это специальные мягкие стойки, которые вам понадобятся

Выполните следующие действия

1. Откройте все двери вашего автомобиля.
2. Положите мягкие стойки на верх автомобиля так, чтобы нижние ремни свисали с обеих сторон автомобиля.
3. Расположите обе накладки поперек крыши вашего автомобиля (в нескольких дюймах от заднего лобового стекла и в нескольких дюймах от переднего стекла).

Примечание – Если мягкие стойки расположены слишком далеко друг от друга, доски могут легко выскользнуть. Если они расположены слишком близко друг к другу, ваши доски не будут устойчивыми при движении.

4. Выбрав расстояние между стойками, снимите два нижних ремня с мягких стоек, проденьте их через открытые двери и закрепите вместе внутри автомобиля.
5. Положите лопаточную доску лицевой стороной вниз (ребрами вверх) так, чтобы ребро лопаточной доски было направлено к лобовому стеклу.
6. Затяните верхние ремни.
7. Возьмитесь за два подвесных верхних ремня на передней и задней подушках, натяните их через доски и затяните.

.

Как покрыть крышу архитектурной черепицей

Кровля – трудная, горячая и действительно опасная работа, но как домовладелец вы можете сэкономить тысячи долларов, если знаете, как покрыть крышу архитектурной черепицей.

Этот процесс поможет вам полностью улучшить внешний вид вашего дома. Архитектурная черепица – это качественный кровельный материал, который сейчас очень популярен. Этот материал также известен как мерная или многослойная черепица.

Сегодня эта архитектурная черепица используется для замены черепицы многих домов. Он бывает разных стилей, текстур и цветов.

Некоторые из этих материалов сделаны таким образом, что придают им трехмерный вид. Обычно установка этой архитектурной черепицы включает в себя прибивание гвоздей, хотя некоторые из них имеют фиксирующие выступы в дополнение к предыдущей возможности.

Кроме того, этот тип черепицы призван сделать ваш дом более привлекательным. Но вопрос в том, как покрыть крышу из такой черепицы? Итак, эта статья призвана помочь вам узнать, как покрыть дом архитектурной черепицей.

Он не только проведет вас по процессу установки, но и предоставит дополнительную информацию об этом кровельном материале.

Для устройства черепицы архитектурной необходимы следующие материалы:

• Мел
• Метла
• Большие ножницы или острый нож
• Молоток или гвоздодер
• Кровельная черепица коньковая
• Гвоздь кровельный
• Черепица архитектурная

Эти материалы являются важными элементами при замене кровли архитектурной черепицей. Наличие таких материалов не только облегчит и ускорит вашу работу, но и поможет без проблем установить черепицу примерно идеально.

Правильная установка архитектурной черепицы в вашем доме

Установка архитектурной черепицы требует времени, но выполнение ее самостоятельно может помочь вам сэкономить деньги на найме кровельщика, который сделает установку. Для этого вот ряд шагов, которые вы можете предпринять, чтобы установить архитектурную черепицу в своем доме.

• Чтобы начать процесс, вам необходимо сначала получить копию или разрешение местного строительного кодекса для кровли в вашем районе. Этот экземпляр очень важен, особенно для кровли. Копию строительного кодекса можно найти на веб-сайте вашего округа или в вашем городе. В копии рассказывается об уклоне крыши, снеговых нагрузках и ветровых нагрузках в вашем районе. Эти записи очень важны, поскольку они могут помочь вам определить количество кровельных гвоздей, которые требуются для каждой архитектурной черепицы, необходимой для установки. Кроме того, знание рейтингов ветра подскажет вам, где перекрывается ваша черепица. Из-за этого убедитесь, что у вас хорошая кровля. Это стало возможным благодаря получению копии вашего местного кода, который очень необходим.
• Подготовьте все материалы, необходимые для установки кровельной черепицы. После того как вы это сделаете и прочитаете копию местного строительного кодекса, вам пора подготовить и подготовить все необходимые материалы. Убедитесь, что вы сначала проверили материалы, прежде чем решите начать процесс, чтобы избежать каких-либо проблем.Вы можете попросить кого-нибудь из членов вашей семьи помочь вам подготовить эти материалы.
• Если вы планируете укладывать новую архитектурную черепицу поверх старой или существующей крыши, убедитесь, что это не более одного покрытия архитектурной черепицы на вашей крыше. Прежде чем укладывать новую черепицу на крышу, необходимо сначала осмотреть старую существующую черепицу на предмет кровельных гвоздей. Осмотр гвоздей в каждой из старых черепиц поможет вам найти ногти, которые необходимо удалить, и вы узнаете, ослаблены ли они уже. Кроме того, вам необходимо подмести эту имеющуюся черепицу, чтобы очистить и удалить ослабленные кровельные гвозди и другие материалы мусора, которые могут стать причиной несчастного случая и могут прервать вашу работу.
• Если вы заметили, что имеющаяся у вас черепица сильно изношена или полностью устарела, или имеется более одного покрытия черепицы, вам необходимо удалить существующие. Наличие более одного слоя черепицы может повлиять на общий вид вашей крыши. По этой причине лучше использовать только один слой черепицы.Подкладочная черепица, вероятно, будет непригодной для использования, если имеется более одного покрытия архитектурной кровли или если на вашей крыше есть протечки. Чтобы замена была более совершенной, снимите подкладку.

• Проверьте настил вашей крыши на прочность. При установке архитектурной черепицы необходимо проверить ее террасную доску. Поэтому убедитесь, что он прочный и не имеет повреждений от воды или гниения. Любые участки, на которых есть повреждения, также следует удалить и заменить новыми. Уложить новую подкладку в обшивочные ряды, начиная снизу вверх. Этот процесс также важен для того, чтобы покрыть долину архитектурной черепицей, и это поможет вам предотвратить протекание воды на крыше.

• Начните установку с внешнего и нижнего края крыши. Нанесите покрытие из стартовой архитектурной черепицы. Вы можете отрезать многослойный край архитектурной черепицы и использовать отрезанный плоский кусок в качестве начальной крыши.После этого правильно расположите первую черепицу и правильно сделайте линию мела поперек крыши, чтобы отметить верхний слой черепицы. Отметьте мелом последующие слои крыши снизу вверх. Позвольте черепице выступать над крышей примерно на 1/8 дюйма. Меловая линия – это ваш ориентир, где вы установите черепицу на крыше. Наличие линии по установке новой архитектурной черепицы сделает вашу работу проще и быстрее.
• Архитектурная черепица и черепица с выступами являются кровельной черепицей, но когда дело доходит до гвоздей, они разные. В архитектурной черепице вам нужно использовать более длинные гвозди, чтобы пройти через более толстую часть черепицы. Кроме того, вам нужно убедиться, что вы прибиваете гвоздями к более толстой части черепицы, а не к верхней части. Итак, прежде чем устанавливать черепицу, убедитесь, что вы знаете, что вам нужно делать. Но нет необходимости беспокоиться об этом, потому что производитель архитектурной черепицы предоставит вам четкие инструкции на каждой упаковке черепицы относительно того, какой рисунок ногтей вам следует использовать. Итак, перед тем, как вы решите использовать этот тип кровельного материала, лучше сначала прочитать инструкцию.Это убережет вас от ошибок в дальнейшем.
• Планировки внахлест также включены в черепицу. Если нет, вы можете начать со второго слоя черепицы, отрезав шесть дюймов от первой черепицы. В то время как на черепице 3 ^rd снаружи вам нужно будет отрезать двенадцать дюймов. Это приведет к смещению места соединения архитектурной черепицы, так что у вас не будет совпадений в перекрывающихся рядах. Тем не менее, убедитесь, что черепица должна быть правильно обрезана, чтобы избежать каких-либо проблем и потери времени.
• Работайте по диагонали. Чтобы сделать диагональный узор, можно использовать пистолет для ногтей. Этот способ укладки кровли быстрее ручного прибивания. Но при использовании пистолета для ногтей не давите на него слишком сильно, потому что это может вызвать трещину на черепице. Изогнутая шляпка гвоздя и слишком небольшое давление также могут повредить архитектурную черепицу, перекрывающую ее. Так что при использовании таких средств нужно быть осторожным.

• Наконец, установите стандартную архитектурную черепицу.Установите черепицу конькового конька вдоль козырька крыши. Они проходят напротив черепицы и перекрывают верхний слой черепицы с каждой стороны крыши. На наклонной вершине работайте снизу вверх. После этого прибейте все новые черепицы к вашей крыше. Перед тем как спуститься, проверьте результаты того, что вы сделали. Теперь вы можете наслаждаться новым внешним видом вашей кровли с архитектурной черепицей.

Теперь, когда у вас есть представление о том, как покрыть шатровую крышу архитектурной черепицей, вы можете заменить и установить новую черепицу на крыше, применив описанные выше процессы.Эта информация не только ускорит вашу работу, но и даст вам хороший результат.

В дополнение к приведенной выше информации вы также должны знать, что архитектурная черепица и асфальт подходят для того, чтобы сделать вашу крышу более привлекательной. Кроме того, они оба правильно сконструированы.

Кроме того, оба типа кровельных обшивок бывают самых разных цветов, которые, несомненно, подходят к вашей отделке и сайдингу крыши.

Но сегодня большинство людей предпочитают использовать архитектурную крышу из-за ее характеристик.Она намного прочнее, чем битумная черепица, и бывает разных стилей, цветов и текстур.

Но перед установкой черепицы вам также необходимо тщательно выбрать цвет черепицы для архитектурной конструкции в соответствии с вашими потребностями и личными предпочтениями. Кроме того, для вашей же безопасности покупайте черепицу у надежного оптовика в вашем районе.

Сделав грамотный выбор черепицы для своего дома, вы можете быть уверены в максимальной безопасности. Обратите внимание на приведенную выше информацию, чтобы сделать вашу работу проще и удобнее для жизни.

.

---

Смотрите также

• Как правильно утеплить крышу чтобы не образовывался конденсат
• Как избавиться от мышей на крыше
• Как покрыть крышу гаража рубемастом своими руками
• Как самому и из чего сделать односкатную крышу
• Как отвести дождевую воду от дома с крыши
• Как правильно построить двухскатную ломаную крышу своими руками
• Как правильно укладывать утеплитель на крыше
• Как крепить односкатную крышу
• Как устанавливать стропила на двухскатную крышу
• Как сделать деревянную лестницу для крыши
• Как поставить антенну на крышу дома

Монтаж ондулина.

Как покрыть крышу ондулином своими руками?

В предыдущей публикации мы с вами узнали, что такое ондулин, из чего он сделан, познакомились с характеристиками этого кровельного материла, а также поговорили о его плюсах и минусах.

Теперь вы знаете, что этот недорогой кровельный материал, называемый также еврошифером, состоит из экологически чистого целлюлозного волокна с добавлением минеральных красителей и наполнителей, выпускается в виде легких волнистых листов широкой цветовой палитры.

В этой статье давайте поговорим о монтаже еврошифера. Узнаем, как рассчитать количество листов на крышу, как правильно укладывать ондулин, а также какие комплектующие и гвозди понадобятся для монтажа.

В конце статьи вы найдете видео монтажа этого современного кровельного материала, где сможете посмотреть все нюансы, которые следует знать, приступая к устройству кровли из гофрированных листов битумного картона.

Расчет ондулина на крышу

При подсчете необходимого количества кровельного материала, требуемого для покрытия постройки, нередко допускается ошибка, когда в расчетах забывают о том, что с учетом нахлестов, площадь листа составит не 1,9 м (исходя из размеров 2,0х0,95 м ), а 1,6 кв. м.

Если нужно быстро прикинуть, сколько еврошифера понадобится, чтобы покрыть двускатную крышу площадью 100 кв. м, можно просто разделить площадь крыши на полезную площадь 1 листа. То есть, 100 кв. м. разделить на 1,6 кв. м. В результате получится 100/1,6 = 62,5 шт. Таким образом, нужно будет купить 63 листа.

Но это в идеальном случае, когда нет никаких архитектурных излишеств и длина и ширина скатов крыши кратна количеству листов.

В любом другом случае придется взять карандаш, бумагу и заняться определением требуемого количества листов с учетом геометрии крыши и других факторов.

Для более точного подсчета нужно нарисовать скат крыши и схематично изобразить раскладку кровельного материала с учетом угла наклона крыши.

Полезный совет: Если угол наклона менее 10 градусов, то следует учесть напуск в 30 см, чтобы стекая, вода не затекала под листы, расположенные ниже по скату.

Если угол наклона крыши составляет более 15 градусов, то напуск делается от 15 до 20 см.

Это же касается и бокового нахлеста. При уклоне менее 10 градусов боковой нахлест принимают в 2 волны. При уклоне скатов крыши более 15 градусов достаточно нахлеста в 1 волну.

Также при подсчете материала, нужно учитывать карнизные свесы, увеличивающие необходимое количество ондулина.

Чтобы не ошибиться, лучше приобрести материал с небольшим запасом. Как правило, при простой геометрии крыши достаточно учесть полезную площадь листа в 1,6 кв.м, как в приведенном выше примере, и дополнительно предусмотреть запас материала в 10-15%. При более сложной геометрии – 15-20%.

Гвозди для ондулина

Для монтажа еврошифера используются специальные гвозди, имеющие эластичную прокладку с пластиковой крышкой. Это необходимо для того, чтобы надежно прижать его к обрешетке, но при этом не повредить. Также эластичные прокладки предохранят кровельный материал от повреждения во время сильных порывов ветра.

Как выглядят такие гвозди показано на фото ниже:

Для крепления можно использовать и саморезы с прокладкой, но для уменьшения трудоемкости (1 лист крепится в 20 местах) лучше все-таки воспользоваться гвоздями. Тем более что крепежные гвозди идут в комплекте с кровельными листами.

Размер гвоздя составляет 70-75 х 3,5 мм.

Инструкция по монтажу ондулина

Укладка ондулина на кровлю мало чем отличается от монтажа листов шифера. Они монтируются на обрешетку, имеющую шаг 600-800 мм.

Полезный совет: Крепление ондулина начинают с левого или правого нижнего угла ската крыши. Сначала крепят нижние углы листа, потом верхний левый угол, потом нижний край приколачивается в каждую волну, остальные ряды – в каждый второй гребень.

В зависимости от уклона крыши выполняется боковой нахлест в 1-2 волны. При уклоне до 10 градусов выполняется сплошная обрешетка на которую укладывается ондулин с продольным напуском в 300 мм и боковым нахлестом в 2 волны. Такой уклон может встретиться при устройстве односкатной крыши.

При уклоне от 10 до 15 градусов обрешетка выполняется обрешетка из досок с шагом 450 мм. Продольный напуск – 200 мм, боковой нахлест – 1 волна.

При уклонах более 15 градусов достаточно выполнить обрешетку с шагом 600-800 мм. Листы укладываются с напуском 170 мм и боковым нахлестом в 1 волну.

Схематично величины нахлеста и шага обрешетки в зависимости от уклона скатов крыши показаны на рисунке ниже:

Карнизный свес составляет 70 мм. Пройдя весь первый ряд до конца, переходят к монтажу следующего ряда. При этом листы монтируются так, чтобы каждый из листов второго ряда перекрывал по половине листа предыдущего ряда. Для этого первый лист во втором ряду разрезают вдоль пополам.

Схема раскладки показана на рисунке ниже:

Очередность вколачивания гвоздей в лист ондулина показана на схеме ниже:

Покрытие простой двускатной крыши завершается установкой коньковых элементов, монтируемых внахлест.

Схема установки конькового элемента показана на рисунке ниже:

Цифрами на рисунке обозначены: 1 – орбрешетка, 2 – стропило, 3 – лист ондулина, 4 – гвозди для крепления, 5 – коньковый элемент.

Там где имеются изломы крыши, дымовые трубы, потребуются дополнительные элементы – ендовы, щипцовые элементы и фартуки.

Ендовы выпускаются из того же материала, что и ондулин и монтируются с помощью саморезов по дополнительной обрешетке.

Для оформления фартука вокруг дымовых труб можно также использовать специальную самоклеющуюся ленту Ондуфлеш, обеспечивающую надежную гидроизоляцию.

Видео монтажа ондулина вы можете посмотреть ниже (для воспроизведения нажмите треугольник):

При монтаже листов ондулина следует соблюдать осторожность, чтобы не повредить их целостность. Ходить по этому мягкому кровельному материалу крайне не желательно. Но если возникает такая необходимость, то следует воспользоваться специальными трапиками, укладываемыми в прогиб волны.

Смотрите также:

Последние публикации:

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Как приготовить раствор для кладки печи?

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Металлические каменки “Русь” от компании Теплодар

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Сланцевая кровля
• Фальцевая кровля из оцинкованной стали >

Патентов, переуступленных Onduline – Justia Patents Search

Патентов, переуступленных Onduline

• Способ изготовления элемента покрытия из пропитанных битумом волокон с улучшенными огнезащитными свойствами и состав

  Номер патента: 10487509

  Резюме: Способ изготовления элемента покрытия из натуральных волокон, в частности целлюлозы, пропитанной битумом, включает стадию покрытия по меньшей мере одной из двух сторон волокнистого мата (4) с последующей стадией пропитки битумом, покрытие осуществляют с жидкой композицией (5), включающей по меньшей мере одну смолу и/или по меньшей мере один пигмент. Жидкая композиция представляет собой красящую композицию, включающую по меньшей мере один пигмент и по меньшей мере одну смолу, и способ включает добавление к жидкой композиции (5) добавки, обладающей огнезащитными свойствами и включающей по меньшей мере графит и охлаждающий агент. Предпочтительно мат (4) покрывают жидким составом, включающим огнезащитную добавку, с помощью валика.

  Тип: Грант

  Подано: 22 января 2015 г.

  Дата патента: 26 ноября 2019 г.

  Правопреемник: ONDULINE

  Изобретатели: Эюп Токдемир, Этхем Сакиоглу, Андак Гузель

• Способ проектирования профнастила и полученный профнастил

  Номер патента: 10167636

  Реферат: Способ проектирования волнистого кровельного листа из натуральных волокон, пропитанного битумом, включающий равномерный рисунок взаимно параллельных чередующихся гофров, опирающихся на срединную плоскость, причем гофры образуют закругленные гребни каждый отделен от следующего закругленным желобом, гребни и впадины соединены попеременно наклонными участками, поперечное смещение между двумя последовательными гребнями равно поперечному смещению между двумя последовательными впадинами и определяет шаг P гофров, лист имеет Толщина E материала практически постоянна по всей его протяженности, а высота H равна удвоенному расстоянию между средней плоскостью и внешней поверхностью гребня или удвоенному расстоянию между средней плоскостью и внешней поверхностью впадины, причем эти два расстояния быть идентичным. Значения высоты, толщины и шага определяются соотношением Fi

  Тип: Грант

  Подано: 23 июня 2015 г.

  Дата патента: 1 января 2019 г.

  Правопреемник: ONDULINE

  Изобретатель: Кристоф Роар

• Машина для напыления профилированной черепицы с выпуклыми узорами твердыми частицами

  Номер патента: 9993780

  Реферат: Машина для напыления формы твердыми частицами, форма которой представляет собой профилированную черепицу, имеющую выпуклые узоры, простирающиеся в ее продольном направлении, и включающую выступающие части, отделенные в поперечном направлении от полых частей наклонные участки, причем плитка имеет заданную ширину и предпочтительно является гофрированной, при этом машина включает пылеулавливающий элемент, образующий однородную линейную завесу из твердых частиц, падающих по ширине плитки, при этом плитка перемещается в продольном направлении под линейной завесой. Дефлекторы завесы расположены над плиткой для захвата твердых частиц над областями в нижней части наклонных участков и перераспределения задержанных твердых частиц к промежуточному уровню каждого соответствующего наклонного участка, чтобы количество твердых частиц на поверхности пластины в конечном счете становится по существу однородной после того, как часть перехваченных твердых частиц соскользнет к нижней части наклонной части.

  Тип: Грант

  Подано: 6 ноября 2014 г.

  Дата патента: 12 июня 2018 г.

  Правопреемник: ONDULINE

  Изобретатели: Мартин Футель, Фабьен Барре

• Способ изготовления мата из целлюлозных волокон с контролируемым содержанием минерального материала для пропитанных битумом кровельных элементов и подходящее устройство

  Номер патента: 9963830

  Реферат: Способ непрерывного производства мата из целлюлозных волокон, предназначенного для изготовления кровельных элементов из пропитанных битумом целлюлозных волокон, из разбавленной суспензии целлюлозных волокон, распределяемой напорным ящиком на обезвоживающей ткань формовочного стола заданной ширины, обезвоживающая ткань перемещается между входом формовочного стола со стороны напорного ящика и выходом формовочного стола, перемещая разбавленную суспензию к выходу, постепенно удаляя жидкости разбавленной смеси через обезвоживание ткани во время движения для получения на выходе мата толщиной не менее 2 мм, разбавленной суспензии, имеющей определенный уровень ранее существовавших минеральных материалов. Способ включает добавление минерального материала к целлюлозным волокнам путем распыления контролируемого количества водного раствора или дисперсии минеральных наполнителей по ширине формовочного стола на поверхность разбавленной суспензии.

  Тип: Грант

  Подано: 11 декабря 2014 г.

  Дата выдачи патента: 8 мая 2018 г.

  Правопреемник: ONDULINE

  Изобретатели: Вальдемар Викторски, Анджей Галица

• Способ изготовления коньковой черепицы, пропитанной битумом, и машины для его изготовления.



  Номер патента: 9677278

  Реферат: Предложен способ изготовления коньковой черепицы, пропитанной битумом, причем каждая коньковая черепица имеет общую форму профилированной пластины коньковой черепицы с поперечным сечением, симметричным относительно вертикальной продольной средней плоскости, и включает вогнутый вниз центральный гребень, продолжающийся в боковом направлении с обеих сторон плоскостью, которая заканчивается вогнутым вниз гофром, при этом гребневая плитка дополнительно включает в себя ряд ребер на каждом продольном конце, причем панель имеет форму профиля с поперечным сечением образованный путем наложения друг на друга не менее двух поперечных сечений, каждое из которых идентично поперечному сечению пластины коньковой черепицы, с поперечными ребрами вблизи продольных концов панели и по обе стороны от, по крайней мере, одного виртуального поперечного разделения линия, проходящая между продольными краями панели. Панель разрезается по продольной линии между соседними секциями коньковой плитки.

  Тип: Грант

  Подано: 27 ноября 2013 г.

  Дата патента: 13 июня 2017 г.

  Правопреемник: ONDULINE

  Изобретатели: Жан-Клод Леметр, Этем Сакиоглу

• СПОСОБ ПРОЕКТИРОВАНИЯ ПРОФИЛИРОВАННОГО ЛИСТА И ПОЛУЧЕННЫЙ ПРОФИЛИРОВАННЫЙ ЛИСТ

  Номер публикации: 20170130458

  Реферат: Способ расчета волнистого кровельного листа из натуральных волокон, пропитанного битумом, включающий равномерный рисунок взаимно параллельных чередующихся гофров, опирающихся на срединную плоскость, причем гофры образуют закругленные гребни каждый отделен от следующего закругленным желобом, гребни и впадины соединены попеременно наклонными участками, поперечное смещение между двумя последовательными гребнями равно поперечному смещению между двумя последовательными впадинами и определяет шаг P гофров, лист имеет Толщина E материала практически постоянна по всей его протяженности, а высота H равна удвоенному расстоянию между средней плоскостью и внешней поверхностью гребня или удвоенному расстоянию между средней плоскостью и внешней поверхностью впадины, причем эти два расстояния быть идентичным. Значения высоты, толщины и шага определяются соотношением Fi

  Тип: Заявка

  Подано: 23 июня 2015 г.

  Дата публикации: 11 мая 2017 г.

  Заявитель: ONDULINE

  Изобретатель: Кристоф РОАРТ

• Способ изготовления элемента кровли из прессованных растительных волокон, пропитанных битумом, и элемента кровли, в частности конькового элемента, галтеля, бордюра или вальмы

  Номер патента:

  41

  Резюме: Способ изготовления элемента кровельного покрытия из формованной целлюлозы, пропитанной битумом для кровли. На первом этапе элемент, предпочтительно из целлюлозы, изготавливают путем горячего прессования в форме, на втором этапе, как только элемент имеет содержание сухого вещества не менее 60% при извлечении из формы, элемент покрывают в пигментированном лаке и высушивают, а на третьем этапе, когда содержание сухого вещества в элементе составляет не менее 98%, элемент пропитывают горячим битумом. Приведены конкретные условия эксплуатации. Покрывающие элементы включают, в частности, боковую часть гребня, заглушку гребня, комплект для покрытия гребня, скругление или бордюр и бедро.

  Тип: Грант

  Подано: 21 декабря 2011 г.

  Дата патента: 2 февраля 2016 г.

  Правопреемник: ONDULINE

  Изобретатели: Мишель Тома, Мелих Камиль, Франсуа Руффенах, Мартин Футель

• Конец конька здания

  Номер патента: D718885

  Тип: Грант

  Подано: 15 апреля 2013 г.

  Дата патента: 2 декабря 2014 г.

  Правопреемник: Onduline SA

  Изобретатели: Шарль Дермо, Мелих Камиль

• Грань здания

  Номер патента: D718887

  Тип: Грант

  Подано: 15 апреля 2013 г.

  Дата патента: 2 декабря 2014 г.

  Правопреемник: Onduline SA

  Изобретатели: Шарль Дермо, Мелих Камиль

• Строительный фартук

  Номер патента: D719281

  Тип: Грант

  Файл: 15 апреля 2013 г.

  Дата патента: 9 декабря 2014 г.

  Правопреемник: Onduline SA

  Изобретатели: Шарль Дермо, Мелих Камиль

• Черепица

  Номер патента: D746489

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 29 декабря, 2015

  Правопреемник: Onduline SA

  Изобретатель: Леонид Хайченко

• Черепица

  Номер патента: D748287

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 26 января 2016 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D748288

  Тип: Грант

  Файл: 11 июля 2014 г.

  Дата патента: 26 января 2016 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D748289

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 26 января 2016 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D748290

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 26 января 2016 г.

  Правопреемник: Onduline SA

  Изобретатель: Леонид Хайченко

• Черепица

  Номер патента: D748291

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 26 января 2016 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D795468

  Тип: Грант

  Подано: 11 июля 2014 г.

  Дата патента: 22 августа 2017 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D795469

  Тип: Грант

  Файл: 11 июля 2014 г.

  Дата патента: 22 августа 2017 г.

  Правопреемник: Onduline SA

  Изобретатель: Мелих Камиль

• Черепица

  Номер патента: D809677

  Тип: Грант

  Подано: 7 сентября 2016 г.

  Дата патента: 6 февраля 2018 г.

  Правопреемник: Ондулин

  Изобретатель: Леонид Хайченко

• Черепица

  Номер патента: D7

  Тип: Грант

  Подано: 18 июня 2019 г.

  Дата патента: 26 января 2021 г.

  Правопреемник: ONDULINE

  Изобретатели: Александр Вайан, Вахью Перьянто Сиахаан

onduline – английский перевод – Linguee



649 l ami er a , ondulina i n f ibrocemento, lamiere aggraffate e cemento a ghiaia

renusol.com

renusol.com

Il programma è progettato per calcolare i materiali […] singolo tetto a falda: la quantità di […] Материальный отдел по телефону o ( Ондулин , N ул в, последний […] ардезия или металл), все основные материалы [. ..] (асфальт, тетти), numero di assi e tornitura travi. житов.ру житов.ру	Программа предназначена для расчета […] односкатные кровельные материалы: количество […] et мат риа л (Ондулин, Н ули н, сл е 9 или металл […] плитка), подкладочный материал (асфальт, […] кровля), количество досок обрешетки и стропил. житов.ру житов.ру
1. Sistema di ancoraggio al supporto (tetto o superficiie piana), la cui scelta […] dipende in sostanza dalle caratteristiche del tetto (piano o inclinato, con copertura a ) […] коппи, тегол е, а ондулин , е cc cc). itacatalogo.ivar.eu itacatalogo.ivar.eu	1. Системы крепления к опорной поверхности (кровля или ровная поверхность, на выбор […] существенно зависит от особенностей крыши (плоская или наклонная, с гнутой черепицей, […] плоский r oo f ti лес, гофрированный, и т. д. ) . engcatalogo.ivar.eu engcatalogo.ivar.eu
Quasi un anticipo dello sviluppo […] edilizio in quota, antitetico alla […] культура традиционная : l e ондулин c h e le […] Военная военная австрия […] via le scandole di larice, i fili spinati le staccionate di abete. quiappuntidalpresente.it quiappuntidalpresente.it	Почти предварительный просмотр того, что должно было произойти с развитием недвижимости в горах, в […] отличие от этики […] традиционный культ ur e: t он гофрированная кровля o f Aus tr ian военный […] лачуги постепенно заменили лиственницу […] гонт, а вместо еловых заборов – колючая проволока. quiappuntidalpresente.it quiappuntidalpresente.it
Барра и филе доппио для профилирования в […] alluminio su tetto inclina – a onduline , i n . itacatalogo.ivar.eu itacatalogo.ivar.eu	Стержень с двойной резьбой для крепления алюминиевых профилей к [. ..] шаг д, гофр ро из, построенный с утеплителем д или гофр ш ее т металл. engcatalogo.ivar.eu engcatalogo.ivar.eu
Индикато […] per qua tutte le coperture piane, da guaina bituminosa, lamiera grec at a , ondulina i
Подходит почти для всех плоских кровель, от листового до битумного , трапециевидного a n d волнистого s металлического, фиброцемента, фальцевого, бетонного или гравийного. renusol.com renusol.com
Компоненты, специфичные для мышц, для нескольких типов и для почти всех типологий [. ..] Настройки по умолчанию: Совместная работа с кодом […] castoro, ardesia, copertur e i n ondulina o la miera la grecata la. renusol.com renusol.com	Крепления, совместимые с кровлей, практически для всех видов кровли, например, из простой черепицы и […] шиферный ру фс или гофрированный этэ рн ит а й трапециевидный ш итц. renusol.com renusol.com
Полная гамма компонентов […] per il fissaggio su vari tipi di tetto, come per esempio: coperture con tegole a coda di castoro, ardesia, lamiera greca та или ондулина и н ф иброцемент. renusol. com renusol.com	Полный ассортимент монтажных компонентов для таких типов кровель, как гладкая черепица, шифер , гофрированный f картон o r трапециевидный s he sol.com ets 30003 renusol.com

Пожалуйста, нажмите на причину вашего голосования:

• Это не лучший пример для перевода выше.
• Подсвечиваются неправильные слова.
• Не соответствует моему запросу.
• Не суммировать с оранжевыми записями
• Перевод неправильный или плохого качества.

Большое спасибо за ваш голос!
Вы помогли повысить качество нашего сервиса.

Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве . Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при строительстве здания, установки в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если позволяет конструкция агрегата, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

1. Отличная экологичность.
2. Долгий срок службы.
3. Внешняя эстетика.
4. Насыщенные цвета.
5. Простая и быстрая установка.
6. Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным достоинством материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через кровлю

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

• На обратной стороне настоящего ондулина всегда есть черная сетка.
• Количество волн исходного листа всегда фиксировано – 10 штук.
• Волны имеют стабильную высоту 36 мм.
• Внешняя поверхность материала имеет характерную шероховатость наподобие марли.
• Качественные листы отличаются насыщенными матовыми оттенками.
• Крайняя волна всегда снабжена пломбой с клеймом производителя.
• Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

• твердотопливного котла;
• камин;
• печи;
• плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Рекомендации по монтажу – схема крепления

Чтобы минимизировать время укладки материала и величину потерь на его подрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температуры места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

При устройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

Укладка на готовую крышу

Инструкция следующая:

1. В выбранном месте делается отверстие для трубы.

2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Примечание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и кровельная конструкция соединяются, то используется стандартный профиль того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна быть рядом с самой высокой точкой крыши

При организации прохода для дымохода важно выбрать правильное расположение выходного канала на крыше . Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

• размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
• необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
• швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повредить стропильную систему, выход размещают между ее составляющими;
• если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
• конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается антипиреновыми пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич – данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым – металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0003

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

1. Планировка – даже при “стихийном” ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
3. Герметизация и изоляция дымохода на крыше – однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог с соблюдением всех норм пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительная изоляция негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, отрезанные на выходе из трубы, необходимо аккуратно разрезать и закатать. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте необходимо обмотать специальной уплотнительной лентой.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в проеме кровельного покрытия.

Выход из трубы через крышу

ONDULINE Zambia



ONDULINE Информация

Кровельные решения ONDULINE являются наиболее эффективной и экономичной альтернативой кровельным покрытиям для самостоятельной и профессиональной кровли.

Мы предлагаем 3 серии кровельных решений, 9Кровельные листы и аксессуары 0649 ONDULINE CLASSIC , черепица ONDUVILLA и аксессуары, а также черепица BARDOLINE в качестве альтернативы шиферу.

ONDULINE Information

FAQ

Technical Support

Retail Outlets

Training

Gallery

ONDULINE Documents

Certification

Fixing Guides

ONDULINE Catalogue and Leaflets

Videos

FAQ

1. PRODUCT CHARACTERISTICS

   Что такое ОНДУЛИН? Говорят, что ОНДУЛИН сделан из бумаги?



2. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какова классификация огнестойкости ONDULINE?



3. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Изолирует ли моя крыша ONDULINE тепло/холод?



4. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Изолирует ли моя крыша ONDULINE от шума? Особенно в случае сильных дождей.



5. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какова долговечность кровли ONDULINE?



6. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Ондулин устойчив к коррозии? К химическим продуктам?



7. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Может ли ONDULINE выдерживать низкие температуры?



8. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Может ли ONDULINE выдерживать высокие температуры?



9. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какое максимальное давление ветра может выдержать ONDULINE?



10. ХАРАКТЕРИСТИКИ ПРОДУКТА

    Содержит ли ONDULINE какой-либо токсичный продукт? Безопасно ли это для людей и окружающей среды?



11. УСТАНОВКА И ГАРАНТИЯ

    Нужно ли фиксировать каждый лист с помощью 22 креплений Safe Top?



12. УСТАНОВКА И ГАРАНТИЯ

    Обязательно ли использовать верхние крепления ONDULINE Safe Top?



13. УСТАНОВКА И ГАРАНТИЯ

    Какова предельная температура при установке кровли ONDULINE?



14. УСТАНОВКА И ГАРАНТИЯ

    Выцветает ли цвет ONDULINE?



15. УСТАНОВКА И ГАРАНТИЯ

    Предоставляет ли ONDULINE другие аксессуары?



16. УСТАНОВКА И ГАРАНТИЯ

    Каков максимальный уклон крыши? А минимум?



17. УСТАНОВКА И ГАРАНТИЯ

    Какую снеговую нагрузку может выдержать ONDULINE?



18. УСТАНОВКА И ГАРАНТИЯ

    Нужно ли убирать снег с крыши ONDULINE?



19. УСТАНОВКА И ГАРАНТИЯ

    Нужно ли использовать ONDULINE под кровлей?



20. УСТАНОВКА И ГАРАНТИЯ

    Какая гарантия на мою крышу ONDULINE?



21. УСТАНОВКА И ГАРАНТИЯ

    Можно ли ходить по крыше ONDULINE?



22. УСТАНОВКА И ГАРАНТИЯ

    Что такое техническое обслуживание кровли ONDULINE?



23. УСТАНОВКА И ГАРАНТИЯ

    Стальные крыши имеют проблемы с расширением/сжатием. Это то же самое с ONDULINE?



24. УСТАНОВКА И ГАРАНТИЯ

    Можно ли установить ONDULINE на металлический каркас? На бетонном или деревянном настиле?



25. УСТАНОВКА И ГАРАНТИЯ

    Можно ли покрасить крышу ONDULINE?



26. УСТАНОВКА И ГАРАНТИЯ

    На листах пятна. Как их удалить?



27. КОМПАНИЯ И ДРУГИЕ

    Где я могу использовать крышу ONDULINE?



28. КОМПАНИЯ И ДРУГИЕ

    Где производится ONDULINE?



29. КОМПАНИЯ И ДРУГИЕ

    Что отличает продукцию ONDULINE от продукции конкурентов?



30. КОМПАНИЯ И ДРУГИЕ

    Что отличает компанию ОНДУЛАЙН от конкурентов?

1. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Что такое ОНДУЛИН? Говорят, что ОНДУЛИН сделан из бумаги?
   Одним из компонентов ONDULINE является целлюлозное волокно. Целлюлозное волокно можно извлекать из различных источников, включая древесную массу или переработанную бумагу. Помимо целлюлозного волокна, ONDULINE также состоит из битума, смолы, минеральных добавок. Целлюлозное волокно само по себе является очень прочным материалом (также используется в цементе и бетоне для повышения сопротивления). Битум делает волокно водостойким, пигменты придают окраску, смола и другие добавки улучшают атмосферостойкость.




2. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какова классификация огнестойкости ONDULINE?
   В европейских стандартах его классификация – E, что означает «нормальное воспламенение». Допускается к применению на разных типах зданий. А вот случаи, когда очаг возгорания находится на крыше, очень редки. А если горит дом, значит, горит и плавится практически любой вид кровельного покрытия..




3. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Изолирует ли моя крыша ONDULINE тепло/холод?
   Измерения показывают теплопроводность 0,098 Вт/м. С. Это значение близко к пробковому. для сравнения, значение для нержавеющей стали составляет 52 Вт/м°C, что в 525 раз выше. ONDULINE изолирует от жары и холода в пределах этих значений.




4. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Изолирует ли моя крыша ONDULINE от шума? Особенно в случае сильных дождей.
   Испытания, проведенные в Sound Research Laboratories LTD (Великобритания), показали хорошее звукопоглощение листов ONDULINE со значением Rw= 28 дБ. Шум дождя поглощается ONDULINE гораздо лучше, чем стальными листами.




5. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какова долговечность кровли ONDULINE?
   Долговечность зависит от внешних условий, таких как погода и климат. Крыши ONDULINE гарантированно водонепроницаемы в течение 10 лет. Однако некоторые крыши ONDULINE устанавливаются более 50 лет в Европе и 30 лет в тропических странах.




6. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Ондулин устойчив к коррозии? К химическим продуктам?
   Поскольку он изготовлен из листов, пропитанных битумом и целлюлозой, ONDULINE устойчив к коррозии и большинству химических продуктов. (лабораторные испытания, проведенные в CSTB – Франция)




7. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Выдерживает ли ONDULINE низкие температуры?
   Лабораторные испытания в США и Германии и многолетний опыт ONDULINE в Сибири (Россия) при очень низких температурах прекрасно показывают, что ONDULINE абсолютно морозостойкий, без механических повреждений.




8. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Может ли ONDULINE выдерживать высокие температуры?
   В ходе испытаний на выносливость в тропиках ONDULINE доказал свою пригодность при сильной влажности и температуре до 70 C (Испытательный центр Ярсли, Великобритания)




9. ХАРАКТЕРИСТИКИ ПРОДУКТА

   Какое максимальное давление ветра может выдержать ONDULINE?
   Испытания, проведенные в Исследовательском центре Ярсли (Великобритания), а также в Майами и округе Метрополитен-Дейд (США), показали, что ONDULINE может работать в условиях ураганов и землетрясений (до 19 баллов). 2 км/ч или 53,3 м/с).




10. ХАРАКТЕРИСТИКИ ПРОДУКТА

    Содержит ли ONDULINE какой-либо токсичный продукт? Безопасно ли это для людей и окружающей среды?
    Крыши ONDULINE изготавливаются из битума + смолы + минеральных пигментов + целлюлозных волокон. Ни один из этих продуктов не токсичен для людей или окружающей среды. Испытания, проведенные в Техническом центре Ярсли (Великобритания), не показали токсичности листов или ингредиентов ONDULINE.




11. ГАРАНТИЯ НА УСТАНОВКУ

    Необходимо ли фиксировать каждый лист с помощью 22 креплений Safe Top?
    Да, это необходимо. тогда укладка кровельного материала может быть защищена от атмосферных воздействий в течение очень длительного периода времени. Кроме того, он также выдерживает экстремальные погодные условия, например, бури. Летний ураган 1998 года в Москве сорвал листы ONDULINE, скрепленные 4-6 гвоздями. Листы, скрепленные 22 гвоздями, остались неповрежденными.




12. ГАРАНТИЯ НА УСТАНОВКУ

    Обязательно ли использовать крепления ONDULINE Safe Top?

    Крепления Safe Top были специально разработаны для крыш ONDULINE. Приклеенная шайба Safe Top Fixing устойчива к УФ-излучению, а ее водонепроницаемое уплотнение обеспечивает превосходную устойчивость к поднятию ветром. Safe Top Fixings особенно подходят для использования на прогонах из твердой древесины, а их цвета соответствуют цветам листов ONDULINE.

    Можно использовать другие крепления, но без гарантии ONDULINE.




13. ГАРАНТИЯ НА УСТАНОВКУ

    Каков температурный предел при установке кровли ONDULINE?
    Поскольку одним из компонентов является битум, листы ONDULINE имеют тенденцию становиться мягкими на жарком полуденном солнце. Поэтому для жарких стран мы рекомендуем производить установку утром. Мы рекомендуем устанавливать кровли ONDULINE при температуре ниже 35/40°C (в зависимости от воздействия солнца)




14. ГАРАНТИЯ НА УСТАНОВКУ

    Блекнет ли цвет ONDULINE?
    Как и все остальное на солнце, цвет ONDULINE постепенно становится бледнее. это происходит из-за действия ультрафиолета. ONDULINE выцветает постепенно и равномерно, в то время как металлические листы имеют тенденцию спорадически терять цвет.




15. ГАРАНТИЯ НА УСТАНОВКУ

    Предоставляет ли ONDULINE другие аксессуары?
    ONDULINE предлагает коньковые элементы, изготовленные из того же материала и с теми же высокими характеристиками, что и листы ONDULINE. Гибкое двойное крыло приспосабливает широкий диапазон углов крыши. Гребни доступны в тех же цветах и ​​отделке, что и листы.




16. ГАРАНТИЯ НА УСТАНОВКУ

    Каков максимальный уклон крыши? А минимум?
    Крыши ONDULINE могут быть установлены с шагом от 5 до 90. Наш технический отдел может предоставить всю необходимую информацию для конкретных установок.




17. ГАРАНТИЯ НА УСТАНОВКУ

    Какую снеговую нагрузку может выдержать ONDULINE?
    При правильном изготовлении обрешетки и перекрытия ОНДУЛАЙН выдерживает распределенную нагрузку до 960 кг/м2. Практически выдерживает один слой снега толщиной 50 см. Тем не менее, мы настоятельно рекомендуем обращаться в наш технический отдел для установки в экстремальных климатических условиях.




18. ГАРАНТИЯ НА УСТАНОВКУ

    Нужно ли убирать снег с крыши ONDULINE?
    Если конструкция крыши сделана правильно, проблем со скоплением снега на ней не будет. Если его постоянно чистить, можно повредить крышу. Поэтому лучше этого не делать.




19. ГАРАНТИЯ НА УСТАНОВКУ

    Нужно ли использовать ONDULINE под кровлей?
    В этом нет необходимости, если вы хотите просто улучшить водонепроницаемость. Кровельная система ONDULINE абсолютно водонепроницаема. В зависимости от конструкции здания и его использования может возникнуть необходимость в использовании пароизоляции в конструкции крыши.




20. ГАРАНТИЯ НА УСТАНОВКУ

    Какая гарантия на мою крышу ONDULINE?
    ONDULINE гарантирует водонепроницаемость своего продукта в течение 15 лет. Продукт должен быть установлен в соответствии со спецификациями. Гарантия ограничивается только обменом товара.




21. ГАРАНТИЯ НА УСТАНОВКУ

    Можно ли ходить по крыше ONDULINE?
    Как и любая другая крыша, ONDULINE не предназначена для того, чтобы по ней ходили. Таким образом, вы должны следовать обычным процедурам безопасности при подъеме на крышу ONDULINE.




22. ГАРАНТИЯ НА УСТАНОВКУ

    Что такое техническое обслуживание крыши ONDULINE?
    Обслуживание минимальное. Вы должны просто убедиться, что листья не остаются на крыше и не задерживают влагу. в любом случае это нужно сделать для водосточных желобов.




23. ГАРАНТИЯ НА УСТАНОВКУ

    Стальные крыши имеют проблемы с расширением/сжатием. Это то же самое с ONDULINE?
    В то время как сталь расширяется и сжимается под действием тепла и холода, на стабильность размеров ONDULINE это не влияет. Испытания проводились во Французской национальной испытательной лаборатории.




24. ГАРАНТИЯ НА УСТАНОВКУ

    Можно ли установить ONDULINE на металлический каркас? На бетонном или деревянном настиле?
    Да, ONDULINE можно установить на металлический каркас или на террасную доску. Крепление затем должно быть адаптировано, и наш технический отдел имеет готовые процедуры для этого.




25. ГАРАНТИЯ НА УСТАНОВКУ

    Можно ли покрасить крышу ONDULINE?
    Крыши ONDULINE поставляются предварительно окрашенными, а иногда и предварительно окрашенными на заводе. Листы ONDULINE можно красить и перекрашивать с обеих сторон. Всегда следует избегать использования красок на масляной основе с растворителями. Пожалуйста, свяжитесь с нашим техническим отделом для получения процедуры.




26. ГАРАНТИЯ НА УСТАНОВКУ

    На простынях пятна. Как их удалить?
    Пятна сделаны из капель битума и являются нормальными. Через некоторое время их смоет дождь. Если вы хотите сразу их уменьшить, просто потрите об него другим куском материала ONDULINE.




27. КОМПАНИЯ И ДРУГИЕ

    Где можно использовать крышу ONDULINE?
    Практически везде! Крыши ONDULINE покрывают дома, сельскохозяйственные и промышленные здания по всему миру цветами, соответствующими окружающей среде.




28. КОМПАНИЯ И ДРУГИЕ

    Где производится ONDULINE?
    В настоящее время ONDULINE имеет 10 заводов по всему миру. Все фабрики сертифицированы по стандарту ISO9001, что гарантирует одинаковый уровень качества, где бы ни производилась продукция.




29. КОМПАНИЯ И ДРУГИЕ

    Что отличает компанию ОНДУЛАЙН от конкурентов?
    ONDULINE стала первой компанией, начавшей производить целлюлозно-битумные листы в промышленных масштабах. компания была создана в 1944 и постоянно совершенствует свою продукцию и увеличивает продажи. На сегодняшний день ONDULINE Group является производителем целлюлозно-битумных листов №1 в мире, постоянно работая над развитием и улучшением своей продукции.




Вернуться на главную

Свяжитесь с нами | Группа ОНДУЛАЙН | Правовая оговорка | О нас | Ссылки



Copyright © Ондулин 2010 – Все права защищены.

Монтаж ондулина на двускатную крышу. Как покрыть крышу ондулином своими руками

Укладка ондулина – один из самых распространенных способов оформления кровли.

Это связано с тем, что ондулин сочетает в себе самые привлекательные качества кровли – дешевизну, простоту монтажа и благородный внешний вид.

Применение ондулина – универсальный вариант как для загородных частных домов, так и для малоэтажных жилых и нежилых зданий.

Чтобы правильно подойти к выбору материала и его монтажу, предлагается изучить полезную информацию в статье.

Что такое ондулин?

Ондулин (еврошифер) — легкий и прочный кровельный материал, изготовленный из целлюлозной массы, битума, твердеющих смол и различных наполнителей.

Целлюлоза и битум перед производством проходят глубокую очистку. Еврошифер был изобретен во Франции всего полвека назад.

Ондулин предлагается в виде профнастила с высокой степенью защиты от воздействия неблагоприятных природных факторов.

Материал легче обычного шифера, поэтому укладывать его намного проще и быстрее. Способ производства и состав ондулина напрямую влияют на свойства кровельного материала.

Преимущества использования ондулина:

• низкая стоимость за счет способа производства и доступности материалов изготовления;
легкость
• , благодаря которой не требуется проектировать армированную стропильную систему перед укладкой ондулина;
• легкий уход и чистка – можно поливать из шланга или ждать сильного дождя;
материал
• не вступает в химическую реакцию с большим количеством кислот, щелочей и нефтехимических раздражителей;
• исключено образование плесени и грибка;
• экологически чистый и безопасный материал благодаря своему составу;
• устойчив к атмосферным осадкам;
срок службы
• составит 15 – 20 лет;
Монтаж ондулина
• можно проводить на старое кровельное покрытие, сэкономив при этом на демонтаже.

Стоит упомянуть о недостатках материала, чтобы обеспечить объективность выбора кровельного покрытия:

• со временем ондулин выцветает под солнцем, что негативно скажется на общем виде Дома;
• гарантия на гидрофобность распространяется только в течение срока, указанного производителем;
• при покупке большого количества материала возможно несоответствие цвета, на листах могут появиться битумные пятна;
• нельзя ходить по крыше с ондулиновым покрытием, так как обязательно останутся вмятины и повреждения. Потребуется осторожность при транспортировке, подъеме и установке;
• существует только в 4 цветовых вариантах: зеленый, коричневый, черный и красный;
• при намокании материал плохо держит форму, поэтому обрешетка должна быть ровной и в одной плоскости.

Все плюсы и минусы материала говорят о том, что его выбор в качестве кровельного покрытия должен быть тщательно продуман.

Особенности устройства крыши

Перед креплением ондулина необходимо ознакомиться с рекомендуемым составом кровельного пирога, который подходит для данного вида покрытия.

Благодаря легкости материала, использованного при возведении стропильной конструкции, можно обойтись без усиливающих элементов.

Покрытие будет состоять из следующих частей:

• стропильная система любой сложности;
изоляция
• ;
пароизоляция
• ;
гидроизоляция
• ;
• контррешетка;
ящик
• .

Обрешетка крепится к стропильным ногам из натурального бруса, сечение которых и шаг установки рассчитываются в соответствии с регионом проживания.

Перед монтажом ондулинового покрытия укладывается теплоизоляционный слой, рассчитанный в соответствии с нормами региона проживания.

В качестве утеплителя обычно используют стекловату, базальтовую вату или пенополистирол. Теплоизолятор укладывается в блоки между стропильными ногами.

Пошаговая инструкция укладки кровельного пирога предполагает использование пароизоляционного слоя, который защитит теплоизоляционный слой снизу от проникновения влаги и пара.

Для защиты стропильной системы, обрешетки и теплоизоляционного слоя от возникновения конденсата наносится гидроизоляционный слой.

Гидроизоляционный материал крепится к стропильным ногам сверху строительным степлером.

Перед монтажом кровельного покрытия на гидроизоляционный слой вдоль стропильных ног укладывают деревянные планки для создания небольшого пространства, в котором будет циркулировать воздух.

Ондулин укладывается на обрешетку из ровных досок, уложенных в одной плоскости с шагом 45 – 60 сантиметров. Продольная обрешетка крепится к контробрешетке.

Короткое расстояние между рейками связано с тенденцией материала деформироваться при намокании, что требует хорошей поддержки.

Сам рубероид крепится к обрешетке специальными гвоздями, цвет шляпок которых подбирается под цвет листов. Технология укладки ондулина предполагает наличие нахлеста листов 15 – 20 сантиметров.

Перед укладкой кровельного пирога деревянный каркас в обязательном порядке обрабатывается антисептическими и огнеупорными растворами.

Монтаж ондулинового покрытия

Монтаж кровельного покрытия включает в себя подготовку к монтажу и сам монтаж.

Укладка ондулина своими руками выполняется при определенной температуре.

Лучшим температурным режимом считается диапазон от 0 до 30 градусов Цельсия: если материал монтировать на морозе, ондулин станет хрупким и крошится от механического воздействия, а если монтаж производить при очень высоких температурах, то вполне вероятно, что листы деформировались от нагрева.

При укладке материала при температурах, близких к максимально допустимым, необходимо соблюдать первоначальную форму еврошифера.

Если при монтаже ондулин растянется, то при наступлении морозов он уменьшится в размерах за счет физических свойств. Такой процесс приведет к повреждению кровли.

При монтаже покрытия потребуется раскрой материала. Делается это ручной пилой, заранее смазанной маслом, или болгаркой, что потребует дополнительных усилий и осторожности.

Перед монтажными работами необходимо заранее подготовить специальные крепежные гвозди. На каждый лист уходит около 20 гвоздей: половина из них крепится к нижней части листа, ¼ идет к средней части, оставшаяся четверть к верхней части.

Шаг обрешетки зависит от уклона ската, на который нужно положить ондулин. Откосы до 10 градусов оборудуют сплошной обрешеткой из фанеры или досок.

При уклоне 10 – 15 градусов обрешетку укладывают с шагом 45 сантиметров. Если угол наклона выше 15 градусов, то шаг увеличивается до 60 сантиметров.

Процесс монтажа

Работа начинается на земле, разрезая листы материала до необходимых размеров. После этого, соблюдая правила укладки ондулина и меры предосторожности, листы накладываются на обрешетку по направлению снизу вверх с подветренной стороны крыши.

Исходный лист выравнивается строго по линиям карниза и конца откоса. Ондулин не должен выступать за карниз более чем на пять сантиметров.

Расположение листов в шахматном порядке предполагает горизонтальные и вертикальные нахлесты между листами. При этом обязательно постоянно проверяйте уровень укладки листов.

При выполнении перекрытий необходимо соблюдать следующие требования:

• при угле наклона ската, величина которого не выше 10 градусов, нахлест по вертикали не более двух «волн» листа, по горизонтали не менее 20 сантиметров;
• при угле ската 10 – 15 градусов уровень нахлеста уменьшается до одной «волны» по вертикали и 17 сантиметров в горизонтальной плоскости;
• сохраняется одна «волна» перекрытия в вертикальной плоскости при уклоне более 15 градусов. Горизонтальный нахлест уменьшен до 15 сантиметров.

Крепеж должен быть установлен строго по инструкции к материалу. В нижний гребень «волны» по разметке забиваются специальные гвозди с защитными шляпками.

Соблюдая определенную последовательность, как правильно класть ондулин, на завершающем этапе не обойтись без установки дополнительных декоративно-защитных элементов.

Для установки ондулиновой ендовы потребуется дополнительная обрешетка. Долина устанавливается под листы рубероида.

Крепление коньковой отделки начинается с подветренной стороны, нахлест листов не менее 13 сантиметров.

Гвозди крепятся к каждой нижней «волне» листа в заранее установленных дополнительных рейках обрешетки.

Оформление торцевого стыка кровли со стеной выполняется ендовой, которая тщательно герметизируется силиконом.

Для грамотного оформления сторон свесов используются фронтонные или коньковые детали для ондулина.

Выбирая ондулин в качестве кровельного покрытия, можно сделать вывод, что это дешевый и надежный материал, но на определенный период времени.

Кладку можно выполнить как самостоятельно, на свой вкус, так и доверив эту задачу специалистам.

При правильном монтаже вы можете быть уверены в комфорте и тепле, которые обеспечит новая кровля.

Сегодня существует множество видов кровельных материалов. Однако не все материалы соответствуют поставленным требованиям и имеют высокие показатели качества. Еврошифер завоевал популярность на строительном рынке за считанные годы не просто так, но, так или иначе, его популярность несколько ухудшилась из-за появления серьезной конкуренции. Тем не менее укладку ондулина можно производить поверх старого покрытия без его демонтажа, а это дорогого стоит.

Положительные и отрицательные стороны ондулина

Прежде чем говорить о том, как класть ондулин, нужно разобраться в свойствах этого материала.

Еврошифер

используется исключительно в частном строительстве. Этот материал представляет собой волнистый лист, по внешнему виду напоминающий обычный асбошифер. В состав листа входит натуральная целлюлоза, модифицированный битум и другие компоненты, повышающие гидроизоляционные качества изделия.

Преимущества ондулина.

• Хорошая гидроизоляция. Это свойство достигается сочетанием правильных компонентов, входящих в состав продукта. Натуральные целлюлозные волокна уложены таким образом, что через них не может пройти вода, не говоря уже об основном изоляционном компоненте в лице битума. Ондулин выдерживает большое количество влаги и при этом не меняет своих геометрических параметров, хотя подделок на строительном рынке хватает.
• Хорошая устойчивость к перепадам температур. Уложенные листы еврошифера не боятся жары и холода. При создании качественного основания они никак не деформируются.
• Устойчивость к химической и биологической активности. Специальные добавки защищают материал почти на 100%. На кровле из еврошифера вы никогда не заметите ни плесени, ни грибков. Что касается щелочей, масел и кислот, то поверхность просто не вступает с ними ни в какие реакции.
• Самым большим преимуществом этого продукта можно считать легкий вес . Благодаря этому монтажные работы можно проводить самостоятельно, без напарников. Кроме того, допускается класть ондулин на крышу поверх старого покрытия, без его демонтажа. Эта особенность позволит значительно сократить расходы на обновление кровельного покрытия. Стоит отметить, что перед такой процедурой стоит пересчитать максимальную нагрузку на крышу, так как для крепления листов необходимо будет сбить основание.

Минусы еврошифера.

• Работы по укладке битумных материалов на кровельное покрытие строго ограничены по погоде . Как известно, материал содержит большое количество битума. Взаимодействуя с низкой температурой, лист становится очень хрупким и может легко сломаться при малейшей деформации. Что касается тепла, то битум начинает проявлять излишнюю эластичность и может даже растекаться по обрешетке.

• Вторым существенным недостатком является быстрая потеря цветового контраста . Поверхность листа не имеет какого-либо защитного слоя, который мог бы уменьшить действие солнечных лучей, поэтому через небольшой промежуток времени начнется потеря цвета. Для одних жильцов это может стать серьезной проблемой, а другие просто не обращают на это внимания.
• Шероховатая поверхность не позволит осадкам в зимнее время года отводиться естественным путем, поэтому необходимо создавать кровельные системы с максимально возможным уклоном.
• Высокая степень возгорания. Согласно этому пункту такое покрытие нельзя укладывать на кровли общественных зданий, из-за чего материал можно встретить только в частном строительстве.

Стоит отметить, что ондулиновая кровля относится к мягкой кровле и для укладки подходит сплошная обрешетка. Но за счет того, что лист имеет хорошую жесткость, его все же можно прикрепить к разряженному основанию, но с минимальным шагом.

Нюансы установки

При любых кровельных работах Есть определенные нюансы. Одни материалы лучше не складывать вместе с другими, либо для создания ящика можно использовать только доски. Сейчас мы обсудим все эти моменты подробнее, и вы поймете, как правильно класть ондулин на крышу.

Укладка ондулина на крышу должна осуществляться по некоторой технологии, но при этом есть нюансы, которые нельзя игнорировать, особенно вопрос «как монтировать ондулин на крышу?»

Для проведения монтажных работ необходимо выбрать подходящие погодные условия. Вы уже знаете, что при низких температурах листы еврошифера начинают крошиться, а при сильной жаре просто плавятся. Оптимальное значение термометра должно быть в пределах от плюс 10 до плюс 25, только тогда можно укладывать покрытие без деформаций конструкции.

Кроме того, этот материал нельзя укладывать под дождем. Если строительство ведется с нуля, то закрывать мокрый кровельный пирог, это все равно, что использовать кирпичи в качестве фундамента для тяжелого дома. При дожде все пиломатериалы промокнут и с них уйдет часть защитных пропиток, кроме того, влага надолго останется на чердаке, так как покрытие не позволит ей выйти наружу.

При монтаже листов не пытайтесь их растягивать. Подобные действия часто совершают недобросовестные наемные кровельщики. Полотно листа стараются максимально растянуть, чтобы увеличить его рабочую площадь, конечно, делать это при малых объемах нет смысла, но когда площадь выходит за пределы 200 квадратов, то есть чем поживиться из.

Растягивая листы, работники могут быстрее выполнить работу и при этом сэкономить пару листов, которые благополучно уйдут с ними в конце рабочего дня. Одураченный таким образом хозяин ждет дорогостоящий ремонт по замене кровельного листа следующей весной, так как все уложенные листы при минусовой температуре трескаются.

Если в процессе укладки возникла необходимость разделить материал на какие-то части, то лучше всего это сделать обычной ножовкой. Для скорости работы и легкости резки его лезвие смазывается маслом. При обращении с электроинструментом будьте осторожны, материал легко воспламеняется и поддерживает горение в течение длительного времени.

Перед укладкой ондулина на крышу придется обзавестись специальными креплениями. Они могут идти в комплекте с листами еврошифера или их придется приобретать отдельно. Крепление ондулина на крышу осуществляется с помощью специальных шурупов или гвоздей. Расход крепежа на лист около 20 штук. Лучше всего расположить их следующим образом: половина идет на низ листа, часть на середину, а остальные располагаются сверху. К слову, ондулиновое крепление выпускается разных цветов, поэтому для улучшения эстетических свойств поверхности лучше правильно подобрать тон.

Основание будет зависеть от уклона крыши. Если уклон меньше 10 градусов, то нужно сбить сплошную обрешетку. Он состоит из двух слоев. В качестве основных элементов первого слоя используется брус или доска. Поверх них укладывают плиты OSB или влагостойкую фанеру. Некоторые разработчики заполняют доски, но я не советую этого делать. Получившаяся плоскость будет не ровной, а кривизна основания существенно повлияет на продолжительность эксплуатации такой крыши. Исключением может быть калиброванная плата, где все размеры приведены к одному значению.

В случае когда уклон будет в пределах от 10 до 15 градусов, то можно немного разрядить ящик. Придерживайтесь максимального шага в 30 сантиметров. При таком уклоне этого вполне достаточно для передачи всех временных нагрузок. Если уклон ската более 15 градусов, то шаг можно взять еще больше: до 45 сантиметров.

ВАЖНО: При укладке разгруженного основания под листы еврошифера все ответственные места по-прежнему обустраивают сплошной обрешеткой. К ним относятся ендова, конек и карнизный узел.

Теперь перейдем к следующему пункту, и рассмотрим, как укладывается ондулин своими руками.

Укладка ондулина: инструкция

Если вы хотите установить покрытие самостоятельно, но не знаете, как класть ондулин на поверхность, то этот пункт для вас.

Приобретая кровельный материал, внимательно изучите его качества. Спросите у продавца о компании и доставке этого товара на свой склад, условиях хранения и тому подобное. Из-за потери популярности может оказаться, что еврошифер давно лежит на складе, следовательно, может потерять часть важных для вас качеств.

Если вы работаете с этим материалом впервые и не знаете, как крепить ондулин, то вспомните укладку обычного шифера. При нулевом строительстве здесь не будет абсолютно никакой разницы.

Инструкция: как правильно класть ондулин на крышу.

• Начинать укладку ондулина можно с любой стороны. Первый лист кладут по краю с учетом фронтонного и карнизного свеса. Вы уже знаете, как правильно крепить ондулин, поэтому не вижу смысла заострять на этом внимание. Единственное, стоит сказать, что все листы идут внахлест, величина которого берется исходя из уклона. Оптимальное значение вертикального нахлеста лежит в пределах от 15 до 30 сантиметров. Что касается горизонтали, то это 1-2 волны.
• После укладки первого листа приступайте к монтажу второго. Заполните ряд таким же образом.
• В начале второго ряда укладывается половина листа, разрезанная вдоль. Это делается для того, чтобы развести швы и повысить герметичность всей плоскости. Обрезной край прячется под нахлест и никогда не укладывается в сторону фронтона.
• Таким образом, чередуя цельный и нарезанный материал, заливаются откосы.
• После этого устанавливаются доборные элементы и здание сдается в эксплуатацию.

Если вам что-то не понятно, то посмотрите видео как укладывается ондулин на крышу:

Перед укладкой покрытия необходимо позаботиться о создании качественного кровельного пирога. В него должны входить следующие материалы:

• Гидроизоляционный материал. Казалось бы, кровельное покрытие идеально защитит все нижележащие элементы, но не все так просто. Влажный воздух поступает на чердак не только снаружи, но и изнутри. Во время деятельности человека выбрасывается жидкость, которая поднимается и концентрируется на чердаке.
• Теплоизоляция. Несмотря на солидную толщину листа, он обладает высокой теплопроводностью, поэтому через него будет улетать все тепло.
• Помет. Некоторые застройщики используют подложку при укладке мягких кровельных изделий. Он выравнивает поверхность и создает еще один слой изоляции.

Как видите, создать крышу из еврошифера под силу каждому, главное подобрать качественные материалы.

Предупреждение : Использование неопределенной константы WPLANG — предполагается «WPLANG» (это вызовет ошибку в будущей версии PHP) в /var/www/krysha-expert.php онлайн 2580

Предупреждение : count(): Параметр должен быть массивом или объектом, который реализует Countable в /var/www/krysha-expert.php в строке 1802

Строительство или капитальный ремонт зданий требует значительных материальных вложений, большинство отечественных застройщиков ищут различные способы экономии средств. Современные строительные материалы и технологии позволяют значительно снизить сметную стоимость работ и при этом получить качественные дома с длительным сроком службы.

Застройщикам предлагается огромный ассортимент материалов для возведения стен, отделки их внешних и внутренних поверхностей, обустройства полов и потолков. Есть бюджетные материалы для кровли, среди них особое место занимает ондулин. Технические характеристики этого материала оказывают существенное влияние на алгоритм монтажа, знание характеристик поможет избежать досадных ошибок.

Невозможно описать все возможные ситуации, возникающие при монтаже кровли. Выход один – внимательно изучить технические и эксплуатационные характеристики ондулина и на основе этих знаний самостоятельно принимать решение при проведении кровельных работ.

Ондулин параметр	Значение и краткое описание
Плотность	Материал изготовлен из макулатуры или вторичного сырья. Целлюлоза спрессована, за счет чего достигается плотность 0,9–1,2 г/см3, параметры соответствуют положениям действующего ГОСТ 8747. Это самые низкие показатели среди всех кровельных материалов. Низкая плотность свидетельствует о низком сопротивлении изгибу, что негативно сказывается на сроке службы. В то же время низкая плотность снижает вес крыши, стропильная система может быть изготовлена ​​из дешевого пиломатериала, это положительное отличие.
Термостойкость	Основным вяжущим ондулина является обычный или модифицированный битум, и этот материал очень негативно реагирует на перепады температуры. При ее повышении выше предельных значений битум становится критически мягким, кровля практически теряет устойчивость к механическим воздействиям. При минусовой температуре битум становится хрупким и трескается без особых усилий. Запрещается укладка ондулина при превышении значений +30°С и -10°С. Но даже в зоне допустимой температуры монтаж кровли нужно производить очень аккуратно.
Морозостойкость	Очень важный параметр для северных регионов нашей страны. Характеризуется количеством циклов заморозки/заморозки без ухудшения исходных характеристик материала. У ондулина морозостойкость всего 25 циклов. Но это не значит, что он может эксплуатироваться 25 лет и легко выдерживает 25 зим. Ночные температуры весной и осенью опускаются до минусовых значений, крыша может промерзать несколько раз в течение месяца. Такие явления значительно сокращают гарантийный срок эксплуатации, в среднем для различных видов ондулина он составляет 15 лет. Морозостойкость зависит от водопоглощения, у ондулина оно самое высокое и составляет 1,5%. Чем больше влаги, тем больше льда, соответственно, тем значительнее ущерб материалу при его образовании.

Ондулин

считается дешевым вариантом для обшивки крыш, качество такое же. Его не используют для покрытия престижных зданий, чаще используют в качестве временной кровли.

Из-за низкой прочности ондулина при длительном хранении или транспортировке нарушается геометрия листов, что значительно усложняет процесс монтажа: листы сложно выравнивать, волны неодинаковые, гребни могут смешиваться и т. д.

В последнее время самые ответственные производители выпускают новые модели DIY и SMART, в них есть умные замки, повышающие герметичность покрытий.

Для постоянного контроля положения листов и облегчения выбора точек фиксации на поверхности имеется заводская маркировка. Замки представляют собой две выпуклые полосы шириной примерно 15 мм каждая, что позволяет точно выравнивать листы, контролировать их положение и полностью исключать попадание воды или снега в места нахлеста. Свес карниза ровный, все листы лежат на скатах ровно по параллельным линиям. Еще один плюс пазов в том, что уменьшается рекомендуемая величина нахлеста, за счет чего увеличивается полезная площадь листов.

Цены на различные виды ондулина

Технология укладки не относится к категории особо сложных, материал легко режется, фиксируется гвоздями, благодаря наличию специальных элементов листы легко выравниваются по всей площади откоса. Но у опытных мастеров есть свои секреты.

Что нужно знать перед тем, как приступить к укладке?

При покупке ондулина обязательно спрашивайте инструкцию по установке и тщательно следуйте всем рекомендациям производителя . Помните, что данное руководство также является гарантийным талоном. Правда, на практике до сих пор нет случаев положительного разрешения жалоб потребителей на ненадлежащее качество кровли. В документе есть определения всех доборных элементов, рекомендации по правильному устройству обходов дымоходных труб, заделке ендов, креплению листов в местах карнизов и боковых примыканий.

Приступать к работе можно только после того, как закуплены материалы и доборные элементы, подготовлены крепления, есть инструменты, составлена ​​схема водосточной системы. Покрывать крышу нужно как можно быстрее, любые технические проволочки увеличивают риски ухудшения погодных условий. А это всегда имеет крайне негативные последствия.

Еще один важный момент – проверить прогноз погоды для кровельных работ . При этом имейте в виду, что для ондулина проблема не только в дожде, как и для кровли из других материалов. Запрещается работать с ним при температуре воздуха более +30°С. Избегайте длительного нагревания листов прямыми солнечными лучами. Ондулин чаще всего темных оттенков, солнце быстро нагревает поверхность до высоких температур, материал не только теряет свою физическую прочность, но и меняет свои линейные размеры и геометрическую форму. Нельзя укладывать ондулин и при температуре ниже -5°С.

Для разметки используйте цветной карандаш или маркер, а обычную плоскую линейку замените отрезным листом с одним ровным заводским краем. С его помощью можно провести сплошную линию на волнах ондулина и постоянно контролировать качество резки. Но не стоит тратить много времени, следуя этой рекомендации, неточности при разметке или резке в пределах 1-2 см не считаются критическими. Дело в том, что обрезанные края по технологии монтажа всегда перекрываются дополнительными элементами, их размеры перекрывают все неровности.

Ондулин рекомендуется резать обычной пилой по дереву с мелкими зубьями; для лучшего скольжения полотно необходимо периодически смачивать водой. Как показывает практика, использование различных электроинструментов не дает положительных результатов. Скорость и точность резки остаются такими же, как и при работе ручной пилой, но возникают дополнительные проблемы. Необходимо иметь удлинители, следить за положением электрических кабелей и т. д., а на крыше это сделать затруднительно. По волнам материал отлично режется простым строительным ножом.

Каждый лист должен быть прибит не менее чем двадцатью гвоздями. Это правило необходимо строго соблюдать. Ондулин мягкий материал, недостаточное количество точек фиксации вызывает его деформацию, нарушение линейности, загибание краев. Еще одна проблема заключается в том, что возрастают риски подрыва покрытия сильными порывами ветра. Большинство компаний обозначают точки фиксации на лицевой поверхности, следуйте рекомендациям производителя.

Сначала прибиваются крайние гвозди, за счет этого предотвращается растяжение мягкого листа. Затем по очереди в шахматном порядке фиксируются все остальные. Забивать нужно аккуратно, шляпки не должны продавливать листы. Но и зазоры оставлять тоже нельзя, ондулин немного сместится и увеличит диаметр входных отверстий, в этих местах могут появиться протечки. Гвоздь входит в обрешетку под прямым углом. Если острие не бьет по дереву, то допускается небольшой наклон корпуса метизов, не бойтесь, что через небольшой зазор попадет вода. Во-первых, вероятность попадания капли именно в этот слот мала. Во-вторых, на гребне волны никогда не бывает значительных потоков воды. В-третьих, если несколько капель попадут под крышу, они быстро высохнут и не навредят стропильной системе дома.

Листы на откосы необходимо укладывать со смещением рядов , благодаря этой технологии четыре угла не концентрируются в одном месте.

Большое количество углов приподнимает места перекрытия, крыша становится неровной, увеличивается вероятность попадания воды или снега в щели. Для смещения каждый четный ряд необходимо укладывать из половины листа. Монтаж начинают с нижних рядов. Если есть необходимость передвигаться по уложенным листам, то делать это нужно очень осторожно. Наступать следует сразу на несколько гребней, если ондулин сильно нагревается, то рекомендуется использовать специальные приспособления. Как они делаются, мы расскажем ниже.

При выборе материала для кровли рынок стройматериалов предлагает достаточно вариантов, среди которых можно выбрать классические покрытия, доказавшие свою прочность веками эксплуатации, а можно обратиться к современным покрытиям, также имеющим хорошие эксплуатационные характеристики и успевшим себя зарекомендовать. целесообразность их использования. Особым спросом пользуется такой современный кровельный материал, как ондулин, инструкция по монтажу которого прилагается при покупке комплекта. Точно следуя инструкции, с монтажом кровли из ондулина вполне можно справиться самостоятельно, даже обладая минимальными навыками выполнения строительных работ.

Для полного представления об ондулине следует прежде всего знать, что это экологически чистый кровельный материал, изготовленный по современным технологиям. Основой для создания ондулина являются целлюлозное волокно и минеральные наполнители. В процессе его производства для пропитки выпускаемых листов используются термореактивные смолы и дистиллированный битум. После пропитки битумом готовые листы материала окрашиваются.

Ондулин выпускается двух видов – шифер и черепица. По качеству оба материала не отличаются, ондулин отличается размером листа – 2000 х 950 мм, называемые шифером и черепицей, выпускаемые меньших размеров, применяются в том случае, когда монтируется ондулиновая кровля сложной конфигурации. Использование плитки в этом случае снижает количество отходов. Ондулиновый шифер используется для покрытия крыш простой конструкции.

Ондулин имеет множество преимуществ – экологичность, устойчивость к внешним воздействиям, в том числе атмосферным, малый вес и дешевизна монтажа изделия, а также возможность монтажа ондулина своими руками. Основным недостатком материала является его горючесть, но это свойство значительно снижается за счет обработки ондулина специальным составом при изготовлении.

При проведении монтажа кровли из ондулина необходимо строгое соблюдение инструкции по монтажу, в которой тщательно учитываются особенности материала. Чтобы получить качественную кровлю для построенного здания, воспользуйтесь всеми приведенными ниже рекомендациями. должны быть выполнены в обязательном порядке.

	1. Для выполнения монтажа кровли из ондулина, в случае угла ската кровли от 5 до 10°, необходимо изготовить сплошную обрешетку из досок или фанеры. Торцевой нахлест должен составлять 300 мм, а боковой нахлест должен составлять две волны шиферного листа.
	2. При монтаже ондулинового шифера на кровли, с углом наклона от 10 до 15°, обрешетка выполняется из досок, при ее изготовлении доски крепятся к стропилам с шагом 450 мм. Шаг рассчитывается по осям досок. Торцевое перекрытие предусмотрено размером 200 мм. Размер бокового перекрытия составляет одну волну.
	3. Если кровля, на которую устанавливается ондулиновый шифер, имеет угол наклона выше 15 градусов, то интервал между досками, из которых изготовлена ​​обрешетка, составляет 600 мм между их осями. При укладке листов ондулина должен быть предусмотрен торцевой нахлест 170 мм, а размер бокового нахлеста – одна волна.
	4. Для правильного расположения брусков обрешетки их закрепляют на стропилах с учетом расстояния между осями. Чтобы расположить элементы обрешетки строго параллельно карнизу, используйте деревянный шаблон точного размера.
	5. По своей форме ондулиновый шифер (который в быту называют «еврошифер») имеет абсолютную идентичность с обычным шифером. Для удобства разметки его волнистой поверхности используется цветной карандаш. Если вы хотите получить более точную разметку поверхности, можно использовать листовой срез.
	6. Если вам нужно распилить лист ондулина, очень удобно использовать обычную ножовку по дереву. Чтобы ткань не застревала в материале во время работы, ее слегка смазывают маслом. Еще удобнее пользоваться электропилой, которая может быть как ручной, так и циркулярной.
	7. Монтаж ондулина своими руками совсем не сложен, благодаря небольшому весу. Один лист ондулина стандартного размера весит не более шести килограммов.
	8. В начале крепления листов ондулина учитывается направление ветра, преобладающее в районе, где ведется строительство. Читают произведение со склона, расположенного в противоположном от его направления направлении. Во втором ряду началом служит ондулин, размер листа которого составляет половину от целого. При таком способе укладывать шифер удобнее, а нахлест на боковом стыке будет состоять не из четырех, а из трех листов.
	9. Для крепления кровельного еврошифера используются гвозди, которых на каждый кровельный лист приходится по двадцать штук. Их забивают на торец листа, в глубину каждой волны, а также на нахлесты с каждой стороны. Их крепят к промежуточным брускам, пропуская одну волну шифера.
	10. Для точного направления листов шифера вдоль балки обрешетки используется натянутая веревка, ее использование позволит выполнить эту работу более быстро и аккуратно.
	11. Элементы конька крыши, как и шифер, начинают монтировать на скате крыши, расположенном против основного направления ветра. Коньковый элемент крепится гвоздями к дополнительным брускам обрешетки по внутренним частям волн листа еврошифера, которые стыкуются с ними.
	12. Для оформления ендов используются ендовы из материала ондулин. Для фиксации ендов следует предварительно установить дополнительную обрешетку.
	13. Ключ изготавливается с использованием ребер или элементов ключа, доступных в ассортименте продукции из материала ондулин.
	14. Для декорирования щипцов можно использовать еще один способ, который можно использовать только при положительных температурах воздуха. Крайнюю часть листа ондулина следует загнуть и зафиксировать гвоздями на общипанной доске.
	15. При изготовлении ребер кровли используются также коньковые или фронтонные элементы, изготовленные фирмой-производителем ондулина.
	16. Конструкция бокового стыка кровли, если он примыкает к стене, расположенной вертикально по отношению к стыку, выполняется с использованием ендовы из ондулина. На стык укладывается надежный утеплитель.
	17. В тех местах, где кровля и вертикальная стена, нанести покрытие с фартуком из ондулина. Место стыка прокладывается гидроизоляцией для предотвращения проникновения влаги в стык. Фартук крепится к листу гвоздями, как показано на рисунке.
	18. Для оптимальной вентиляции крыши используется крышный вентилятор. Установите веер для каждой волны на стыке с листами. Верхний должен иметь нахлест над основанием крышного вентилятора.
	19. Для выхода на поверхность крыши делается мансардное окно, которое также используется для входа дневного света на чердак. Такое окно крепится гвоздями в местах стыка с волнами листов ондулина. На него внахлест укладывается лист еврошифера, расположенный вверху окна.
	20. При необходимости устранения зазоров между листами еврошифера и коньком, или карнизом используется специальный наполнитель. Если на чердаке не предусмотрено устройство его вентиляции, то можно обойтись и без наполнителя карниза.
	21. Универсальный карниз предназначен для лучшей гидроизоляции свеса крыши. Максимальный выступ листа на карнизе 70 мм.
	22. При обустройстве каналов для вентиляции используются вентиляционные трубы производства компании, производящей изделия из ондулина. Труба крепится вдоль каждой волны основания гвоздями, а ее верхняя часть укладывается поверх основания внахлест.
	23. Вентиляционная гребенка прибивается на карнизе непосредственно под листом и необходима для того, чтобы в щели между листами не попадали птицы и насекомые.
	24. Для крепления листов ондулина, в случае использования обрешетки из металла, применяют саморезы. В этом случае для более удобной работы используется дрель, точно рассчитывающая усилие, с которым будут закручиваться шурупы во избежание повреждения материала.
	25. Гидроизоляция швов при монтаже кровли из рубероида ондулин осуществляется самоклеящейся лентой Ондуфлэш, разработанной производителями специально для этой цели.
	26. Изоляция примыканий мансардных окон к кровле осуществляется с помощью ленты Ондуфлаш.
	27. Для придания ендове законченного вида при изоляции стыков с кровлей используйте ленту Ондуфлаш.
	28. Карнизы кровли выглядят лучше всего и полностью защищены от проникновения влаги на деревянные части обрешетки с помощью изоляционных лент Ондуфлаш.
	29. Для гидроизоляции любых мест, где конфигурация кровли предусматривает появление стыков с ее надстройками, отлично подойдет гидроизоляционная самоклеящаяся лента Ондуфлэш.
	30. Наиболее частым выбором является устройство кровли из ондулина, в конструкции которой используется подкладочный материал типа Ондутис Р70, который используется в качестве надежного пароизоляционного слоя.

Применение ондулина при ремонте крыш

Когда кровля здания придет в негодность, то с помощью Ондулина можно быстро отремонтировать отдельные ее участки, которые будут отлично выполнять свои функции. Однако лучшим вариантом будет полная замена всего кровельного материала на новый. Использование ондулинового шифера предусматривает и менее радикальное решение – устройство нового покрытия без снятия старого, укладка поверх нового слоя кровельного покрытия.
Это возможно благодаря легкому весу листов еврошифера, что позволяет использовать данную технологию ремонта кровли.

Преимущества ондулина как материала для устройства и ремонта крыш

Использование Ондулина позволит построить качественную кровлю в кратчайшие сроки. Выбрав монтаж кровли из ондулина, у владельца дома появится возможность долгие годы не беспокоиться о состоянии покрытия

Использование Ондулина обеспечит владельцу дома:

1. очевидная экономия на ремонте кровли, использование Ондулина не требует демонтажа старой кровли;
2. Наличие подробной инструкции дает возможность осуществить монтаж Ондулина своими руками;
3. нет риска проникновения влаги при ремонте, так как старое покрытие не вскрывается;
4. использование старого покрытия, при монтаже нового слоя ондулина, улучшает теплоизоляцию кровли;
5. получение материала отличного внешнего вида, выбор цвета кровельного покрытия.

Основные этапы ремонта кровли с применением ондулина

Ремонт кровель с применением качественной кровли, известной как «Еврошифер», или Ондулина, делится на этап подготовки к монтажу и этап монтажа.

В первую очередь проверяется состояние старого покрытия – система вентиляции, изоляционный материал. Если есть неисправности, они устраняются.

При повышенной хрупкости старого материала обрешетку устанавливают путем сверления и крепления на саморезы. Планируя монтаж дополнительного утеплителя, для него предусматривают зазор под обрешеткой. Для защиты от конденсата утеплитель накрывают мембраной Ondutis SA 130, а поверх обрешетки закрепляют пароизоляционную пленку Ondutis R 70.

При выполнении обрешетки для монтажа кровли из ондулина используется брус, сечение которого соответствует размеру волны еврошифера. Для установки и крепления конька и ендовы требуется дополнительная обрешетка.

При возведении кровли или проведении ее ремонта с использованием материала ондулин необходимо точно следовать инструкции по монтажу кровельного покрытия, только тогда оно прослужит долгие годы, не требуя ремонта.

Одним из самых популярных способов устройства кровли в частном домостроении является укладка листов кровельного ондулина. Учитывая специфику этого современного французского кровельного материала, технология его укладки имеет ряд особенностей, учет которых позволяет получить качественную и долговечную кровлю.

Варианты и способы монтажа

На современном рынке строительных материалов кровля из относится к наиболее совершенным кровельным системам, которые широко используются во всем мире. На сегодняшний день существует несколько вариантов и способов монтажа этого недорогого, но качественного кровельного материала.

На старой крыше

Существенным преимуществом ондулина является отсутствие необходимости демонтажа старого кровельного покрытия. Достаточно просто смонтировать слой утеплителя, на который укладываются кровельные листы по той же технологии, что и в процессе монтажа нового кровельного покрытия.

Этапы укладки на старую крышу:

• протягивание каната по нижнему отрезку брусьев и выравнивание по нему остальных вертикальных брусков, установленных на расстоянии каждой пятой волны волны рубероида или через 60 сантиметров;

• крепление пароизоляции поперек откосов с помощью монтажных скоб с шагом 15 сантиметров с последующей проклейкой стыков монтажной лентой;

• установка турника заподлицо с концами вертикальной обрешетки и крепление в местах пересечения с вертикальными брусками саморезами 70 мм;

• предусмотреть места наслоения двух листов старого покрытия с разрезом на уровне горизонтальной обрешетки;

• укладка теплоизоляции и воздухопроницаемой мембраны;

• укладка ондулина с участка кровли, противоположного господствующему ветру.

Для кровельного материала

Допускается монтировать листы ондулина на поверхность старого рубероида, при этом должны быть устранены все разрывы старого покрытия. Для качественного монтажа необходимо установить новую контробрешетку по длине стропил и обрешетку поперек стропильной системы. Такая работа позволит конденсату или попавшей влаге не застаиваться на кровельном материале. Используется брус сечением 5х5 сантиметров.

Контробрешетка ставится с интервалом стропил, а обрешетка устанавливается с шагом 60 сантиметров. Далее все работы по укладке листов ондулина выполняются в соответствии с прилагаемой инструкцией.

новая крыша

При создании из листового ондулина новой кровли необходимо предварительно уложить качественную обрешетку с интервалами согласно углу наклона скатов. После выполнения обрешетки следует тщательно разметить листы ондулина. Для резки маркированного рубероида чаще всего используют пилу по дереву, предварительно обработанную для качественного скольжения маслом.

При установке необходимо соблюдать следующие основные требования:

• стартовый ряд листов следует закреплять с противоположной от обдува ветра стороны;
• следующий ряд листов крепится из половины предыдущего;
На каждую волну нужно закрепить
• листов.

Правила и технология укладки своими руками

• Для сплошной обрешетки, применяемой с небольшим уклоном, применяют влагостойкие листовые пиломатериалы или тонкие шпунтованные доски. Максимальный зазор между такими материалами не должен превышать пяти сантиметров.

• Для скатов со средними уклонами необходима утонченная обрешетка с расстоянием между элементами 45 сантиметров.

• Для кровли со значительным скатом необходимо установить утонченный тип обрешетки с шагом 60 сантиметров.

Схема и инструкция по монтажу ондулина на крышу

По правильности выполнения монтажных работ ондулин наносится производителем на каждое выпускаемое изделие. Основные этапы самостоятельного монтажа кровли из листового ондулина следующие:

• для облегчения монтажных работ стартовые листы ондулина следует крепить к краю кровли, противоположному с подветренной стороны. Второй ряд начинается с половины листа первого ряда, образующего в угловом стыке три листа;
Крепеж

• вбивается в каждую волну на концевом отрезке и внахлест листа, а также с обеих сторон бокового нахлеста. Крепление к брускам промежуточной обрешетки производится через волну. На один лист приходится двадцать кровельных гвоздей;

• Монтаж коньковых элементов начинают с края кровли, противоположного подветренной стороне, с нахлестом 12,5 сантиметров. Место крепления коньковых элементов – волна кровельного листа, соединяющая конек и дополнительные брусья обрешетки;

• необходимо смонтировать ендовы, фронтонные элементы, а также правильно оформить боковые стыки кровли в местах примыкания к вертикальным поверхностям с помощью накрывного фартука;

• монтаж вентиляционной системы предполагает использование крышного вентилятора, вентиляционной трубы и специальной гребенки;

• для устройства выхода на кровельную поверхность и организации освещения чердачного помещения требуется монтаж мансардного окна, которое крепится к каждой волне листа в месте стыка. С помощью верхнего листа делается нахлест на основание мансардного окна;

• для выполнения качественной гидроизоляции стыков кровельной поверхности с вертикальными поверхностями рекомендуется использовать изоляционную ленту Ондуфлаш.

Подробнее об укладке своими руками смотрите в видео.

стоимость кровли

Несмотря на то, что кровлю из листового ондулина легко установить своими силами, многие домовладельцы предпочитают пользоваться услугами профессиональных мастеров, которые не только быстро и качественно выполняют данный вид кровельных работ, но и предоставляют гарантию на все выполненные работы.

Средняя цена кровельных работ “ПОД КЛЮЧ”, без учета стоимости ондулина, зависит от объема и вида выполняемых работ:

• без демонтажа старой кровли, включая очистку кровли, установку контробрешетки и ступенчатой ​​обрешетки, а также укладку кровельного ондулина, конька, ветровых и карнизных планок и дымохода – 400 рублей за метр квадратный;

• взамен старой кровли с усилением и ремонтом стропильной системы, включая демонтаж кровельного ковра старого покрытия, усиление и ремонт стропильной системы, монтаж ондулина с гидроизоляцией, а также все аксессуары – 800 рублей за квадратный метр;

• Полный кровельный пирог из мауэрлата, включая утеплитель, ветрозащиту, гидроизоляцию, пароизоляцию и внутреннюю подшивку с монтажом ондулина – 1200 за метр квадратный.

Подведение итогов

• Основное правило самостоятельного монтажа ондулина – выполнение всех работ в строгом соответствии с прилагаемой инструкцией;

• нельзя экономить на качестве пиломатериала для обрешетки, а все используемые в кровельной системе пиломатериалы необходимо обрабатывать специальными антисептическими составами;

• строго соблюдать тип и шаг обрешетки в зависимости от уклона скатов кровли.

7 советов по выбору ондулина на крышу

Наталья | 17.02.2017 | Кровельные материалы, Кровля | 14 070 просмотров | 1 комментарий

Содержание статьи

Привычные кровельные материалы заменены более современными аналогами. Не так давно на отечественном строительном рынке появился ондулин, который часто называют еврошифером. Он сразу подкупил невысокой ценой, презентабельным внешним видом, рекордной влагостойкостью и другими положительными качествами. Популярность материала выросла настолько, что его даже начал подделывать . Остановимся на , как выбрать ондулин для кровли , чтобы он был надлежащего качества и полностью соответствовал будущим условиям эксплуатации.

№1. Как производится ондулин?

Волнистые битумные листы, называемые сегодня Ондулин, были произведены и запатентованы. французской фирмы Onduline , имя которой впоследствии и дало название материалу. Первые производственные мощности по его изготовлению начали действовать под Парижем еще в 1944 году. В 60-е годы у компании уже было несколько заводов, а новый кровельный материал стал широко применяться в странах Европы. В Россию ондулин попал только в 1994, и с тех пор материал пользуется все возрастающим спросом.

Для производства ондулина используют целлюлозное волокно , которое измельчают вместе с минеральными компонентами и раскатывают в листы заданной формы. Далее в несколько этапов производится пропитка очищенным битумом , что обеспечивает высокие гидроизоляционные свойства материала. На этом этапе материал также пропитывают минеральными добавками и отвердителями . Покраску можно проводить как с одной, так и с обеих сторон. Цветовая палитра самая широкая, поверхности может быть матовая или глянцевая в зависимости от используемого состава: для получения матовой поверхности используется акриловая краска, глянцевая поверхность получается за счет добавления силикона.

После завершения всех процессов обработки материал разрезается на листы необходимого размера. Как правило, лист ондулина имеет 10 волн, высота которых составляет 36 мм. Размер листа 2000*950 мм, шаг волны 95 мм, толщина листа 3 мм.

№2. Достоинства и недостатки ондулина

Метод производства и используемые материалы позволили добиться отличных характеристик. Среди основных преимуществ ондулина стоит выделить:

• водонепроницаемость . По этому параметру ондулин превосходит все остальные кровельные материалы. Гидроизоляционные свойства обеспечиваются пропиткой специальными составами. Более того, волокна целлюлозы при нагревании солнечными лучами более плотно соединяются друг с другом, еще больше повышая влагостойкость материала;
• экологичность и гигиеничность;
• легкий вес . Лист ондулина стандартных размеров весит всего 6,5 кг, что почти в 4 раза меньше шифера аналогичной площади, а это означает более легкую транспортировку и монтаж материала;
• простота обработки . Для раскроя листов можно использовать ножовку по дереву;
• гибкость . Материалу легко придать самую причудливую форму, поэтому его можно использовать для обустройства кровли сложных форм;
• низкая стоимость . Ондулин, конечно, несколько дороже обычного шифера, но гораздо дешевле других кровельных материалов, в т.ч. и металлочерепицы;
• шумоизоляционные качества . Материал позволяет обойтись без дополнительной звукоизоляции, так как в помещении не будет слышно падающих капель дождя и порывов ветра;
• ондулин не подвержен коррозии подвержен воздействию агрессивных сред, не гниет и не плесневеет.

Несмотря на огромное количество достоинств, сфера применения ондулина ограничена из-за некоторых его недостатков :

• низкая прочность . Именно этот минус часто отмечают те, кто выполнял монтаж ондулина с нарушением правил. Материал гибкий и легкий, поэтому ошибки в устройстве стропильной системы и фиксации материала могут привести к тому, что крыша не выдержит сильного снегопада. Решение простое – полностью соблюдайте правила монтажа, и прочность кровли будет на высоте. К одному листу ондулина необходимо прикрепить не менее 20 гвоздей, шаг обрешетки не менее 0,6 м. Тем не менее, в летнюю жару ондулин с кровли лучше не снимать, так как битум сильно размягчается. Кроме того, неприятный запах может выделяться в жару ;
• воспламеняемость . Ондулин подвержен горению, воспламеняется при температуре выше 250 ⁰ С;
• выцветание . Под воздействием солнечных лучей цвет покрытия постепенно тускнеет, что характерно даже для качественного материала.

Что касается стойкости , то она средняя. При соблюдении всех нюансов монтажа и эксплуатации ондулин прослужит 15-20 лет.

№3. Шифер ондулин и черепица ондулин

Ондулин появился как аналог шифера, но позже стали выпускаться листы уменьшенного размера, которые стали называть ондулиновыми. черепица. Ондулин Сланец имеет размеры, описанные выше: 200*95 см, толщину 3 мм и вес 6,5 кг. Используется для обустройства крыш простой формы. Обратите внимание, если количество волн на листе не 10, а 9, а сам материал тоньше, чем необходимо, то речь идет о неоригинальной и некачественной продукции.

Ондулиновая плитка Имеет параметры 1*0,35м. Это гибкая черепица, которую можно использовать для обустройства сложных крыш, да и отходов при использовании такого материала будет меньше. Основное отличие заключается в использовании в производстве стекловолокна.

№ 4. Основные виды ондулина

Спрос на материал привел к появлению новых его разновидностей. В настоящее время ондулин таких видов:

• классический . Используется на плоских и сводчатых крышах, имеет размеры 200*95 см, толщина 3 мм;
• ондулин смарт . Более современное и совершенное покрытие, отличающееся от классического меньшими параметрами и весом, обусловленным наличием узлов крепления и гидробарьерным замком. Варианты листов 195*95 см , толщина 3 мм, количество волн – 10, вес 6,3 кг. Благодаря наличию Smart Lock талая вода и косой дождь не будут попадать в места нахлеста листов. Монтаж такого материала упрощается на маркировка . Такой ондулин можно использовать для кровли. общественные и жилые здания ;
• Ондулин DiY Обладает всеми свойствами и преимуществами обычного ондулина, но при этом имеет меньшие размеры, что значительно упрощает его монтаж. Размеры листа 200*75 см , толщина 3 мм, вес 5,2 кг, количество волн – 8 . За счет уменьшенной ширины листов увеличивается количество нахлестов, что делает кровлю более прочной. Такие листы нашли распространение в районах со сложными климатическими условиями;
• Ондулин компактный Используется для обустройства малых или сложных крыш , удобство транспортировки и монтажа обусловлено уменьшенными размерами. Параметр Лист 100*75 см. имеет толщину 2,6 мм, вес 2,5 кг, количество волн – 8 . За счет большого количества нахлестов обеспечивается высокая прочность кровли даже при меньшей толщине материала. В основном используется материал для устройства крыш небольших зданий, в том числе гаражей, сараев.

Хотя количество волн на разных видах ондулина разное, размер их одинаков, поэтому можно комбинировать разных видов материала . Это дополнительное преимущество ондулина, которое касается крыш сложной формы.

№5. Аналоги ондулина

В продаже можно найти материалы, очень похожие на ондулин, с аналогичными свойствами, но произведенные по немного другим технологиям. Основные аналоги ондулина следующие:

• Ondura и Ondalux – продукция французской компании Onduline. Материал имеет толщину 2,6 мм, высоту волны 34 мм и вес 6 кг;
• nullin – Материал, разработанный американской компанией Nuline Corporation, которая, кстати, с 2010 года перешла во владение Onduline. По характеристикам и качеству нулин напоминает ондулин, но имеет немного другие размеры. Вес одного 10-волнового листа размерами 200*122 см составляет 10 кг, а 8-волнового листа размерами 200*102 см весит 6,8 кг. Материал более прочный и долговечный, поэтому и гарантия на него выше – 25 лет;
• Ондувиль отличается от ондулина профилем и размерами. Его размеры 106*40 см, толщина листа 3 мм, вес 1,2 кг. Специальный профиль и способ покраски создают эффект 3D. По ряду параметров Ондювилль относится к мягкой черепице.

№6. На что обратить внимание при покупке ондулина?

Когда принято решение, что ондулин идеально подходит для кровли конкретного здания, важно выбрать качественный материал, который будет полностью соответствовать всем возложенным на него ожиданиям. При покупке обратите внимание на следующие моменты:

• размеры листа должны соответствовать заявленному виду ондулина, все листы должны быть одинаковыми между собой;
• количество волн на стандартных листах всегда 10, на компактных листах – 8, а на фальшлистах может быть 9;
• Не помешает выборочно сравнить несколько листов, чтобы они были точно одного оттенка;
• на листах нежелательно наличие битумных пятен;
• Смело смотрите сертификаты качества и изучайте условия гарантии;
• Покупку лучше совершать у надежных продавцов и официальных дилеров крупных производителей.
