Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

1. Подготовьте все необходимые для монтажа материалы.
2. Заранее определите место расположения терморегулятора на стене.
3. Определите поверхность пола, на которую впоследствии будет уложена термопленка.
4. Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.
5. Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.
   Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.

   Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.
6. Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.
7. Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

   Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.
   Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.
   Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.
8. Разложите листы термопленки на теплоотражающий материал медной полосой вниз.
   Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.

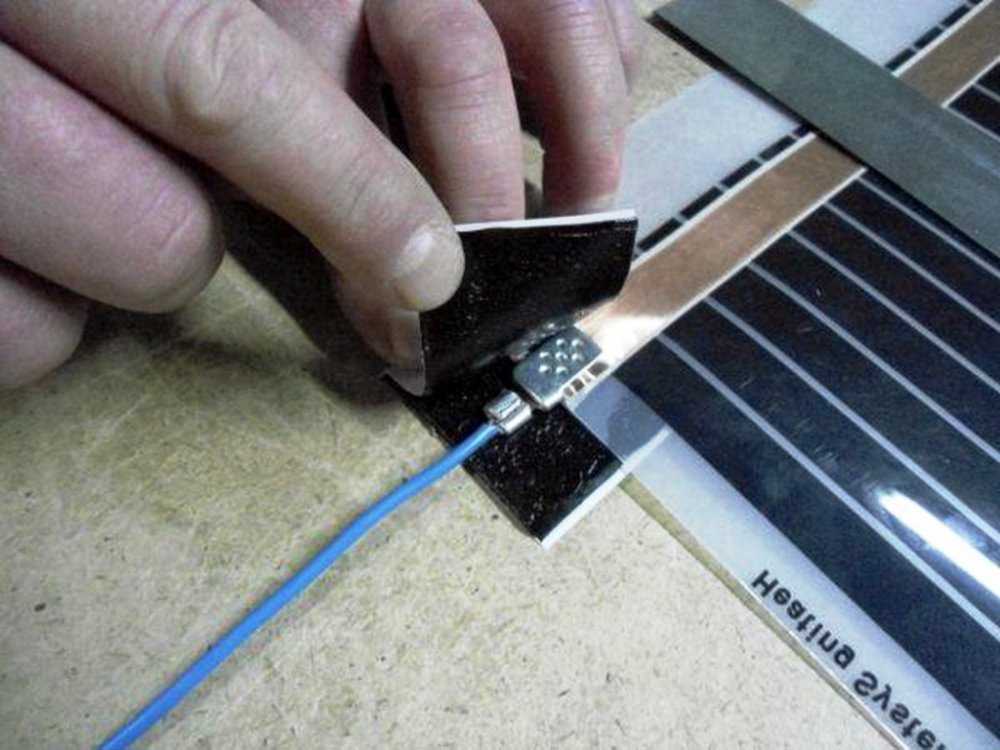

9. Установите на медную токонесущую полосу термопленки контактный зажим.
   При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.
   Плотно зажмите контактный зажим пассатижами или специальным инструментом.
   Запрещается применение контактных зажимов других изготовителей.
10. Изолируйте линии отреза медной шины.   Эти места отмечены значком.
    При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.

    Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.

    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.



11. Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.
12. Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.
    Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.
13. Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.
    В комплект входят провода двух цветов для удобства монтажа.
    Все монтажные провода должны располагаться по одной стороне помещения.
    Располагайте провода так, чтобы основной их массив проходил под плинтусом.

    Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.
    При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной.
    К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
14. Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.
15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.


16. Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.

    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью  заизолированы по всему срезу.

17. Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.

18. Подключите соединительные провода к терморегулятору Caleo.
    Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

    ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.

    ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.


19. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

    При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.


20. Подключите терморегулятор к электрической сети.
    Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.
    Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.


21. Протестируйте систему обогрева.
    Включите систему и установите температуру пола не более 30 °С.
    Проверьте нагрев каждой полосы термопленки.
    Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.
    Не должно быть искрения и нагревания мест соединений.
22. Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем.  В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.


    Укладка финишного напольного покрытия
23. Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.
24. Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.
25. При монтаже строго придерживайтесь одной из приведенных схем монтажа:

    При монтаже под ламинат или паркетную доску

    Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.
    При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

    При монтаже под линолеум, ковролин или ковровое покрытие

    Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.
    На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
    Сверху уложите напольное покрытие.

    Запрещается во время монтажа!
    Выполнять работы по установке терморегуляторов, не отключив напряжение питания.
    Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.
    Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео

Перейти в каталог

Авторизация на сайте

Регистрация

Каждый зарегистрированный пользователь получает ряд преимуществ:
• Отслеживание состояния заказа
• Информация об акциях и скидках
• Индивидуальные предложения

Зарегистрироваться

Монтаж инфракрасного пленочного теплого пола своими руками

Содержание

• Теплый пленочный пол
  • Структура пола
  • Полезные характеристики инфракрасного пола
• Монтаж теплого пола – Общие инструкции
  • Подготовительный этап
  • Выбор места расположения датчика температуры
  • Выбор места расположения регулятора температуры
  • Установка отражающей тепло подложки
  • Установка теплой инфракрасной пленки
  • Подключение инфракрасной пленки
  • Подключение проводки
  • Как спрятать проводку
  • Как подключить регулятор температуры
• Монтаж инфракрасного теплого пола Caleo

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

• поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
• инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
• придаёт свежесть и чистоту;
• практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
• несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
• инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

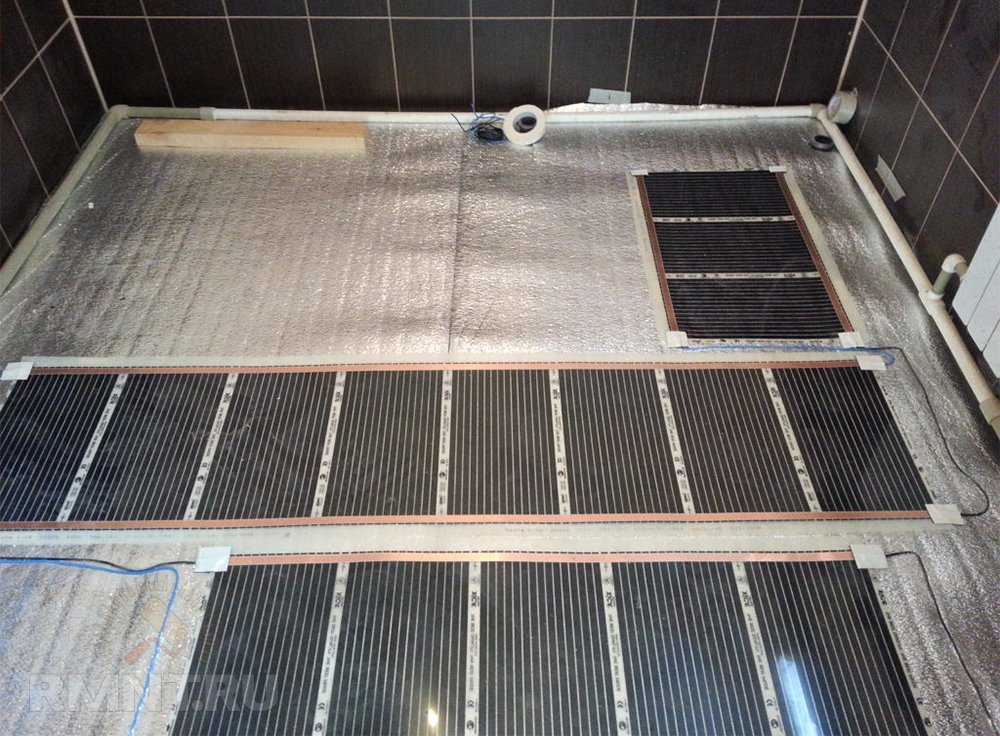

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

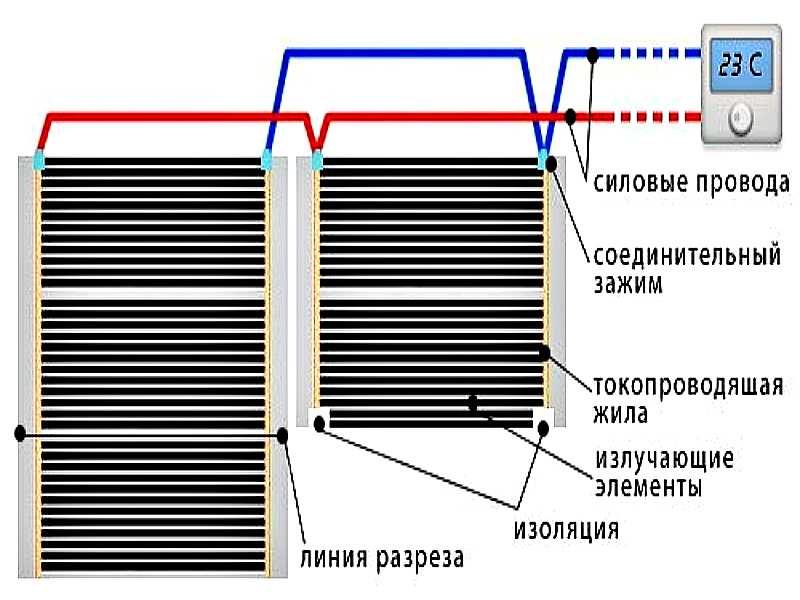

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

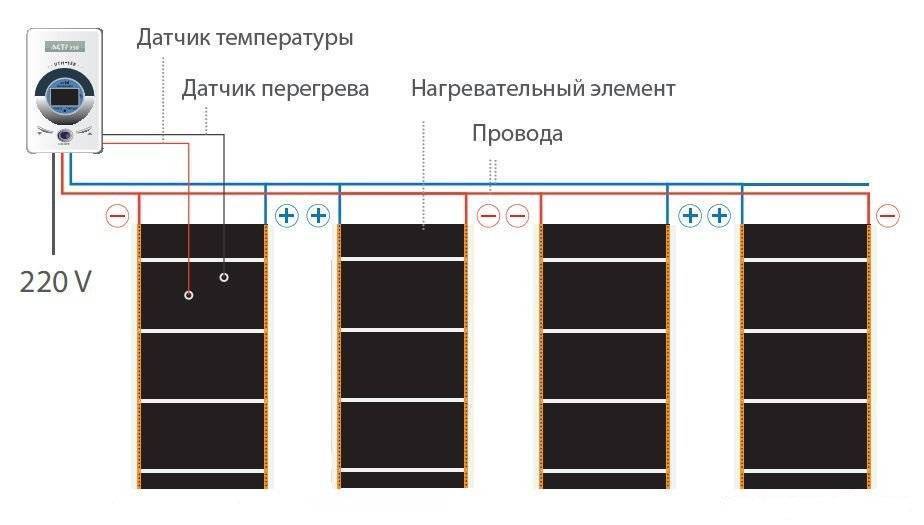

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как укладывать напольную плитку своими руками
• Фанера для пола

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) теплый пол.

В случае реализации отличных от фальцевых напольных покрытий, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общие реакции на изменение требуемой температуры и запуск системы отопления будут несколько медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

• Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
• Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
• Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
• Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
• Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
• Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
• Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты теплопотерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка разъемов, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы обогрева. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления является самым простым и в то же время самым быстрым способом проверки правильности подключения и функционирования угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

• электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т. е. они либо нагревают, либо не нагревают . Следовательно, ими можно управлять с помощью контакторов, а регулирование изменением напряжения излишне сложно. Важной частью любой системы теплого пола является термостат с датчиком температуры пола. По стандарту температура пола не должна превышать 29°С в жилых помещениях (33°С в ванных комнатах), поэтому важно использовать термостат с внутренним (по которому мы регулируем температуру в помещении) и внешним (по которому мы контролируем температуру пола) датчик температуры. Более подробную информацию о регулировании нагревательных пленок можно найти в этой статье.

Вы находитесь в процессе выбора системы отопления для своего дома? Мы будем рады подготовить для вас необязывающее ценовое предложение. Не стесняйтесь и отправьте нам свой проект через контактная форма и вместе мы найдем подходящее решение.

1,5 x 26 футов (39 футов²), 120 В нагревательные маты ThermoFilm

• Выходная мощность 11 Вт/фут² для ламината, винила или ковра
• Совместимы с ламинированным полом со встроенной подложкой
• Разработаны комбинируется со многими вариантами подстилающего слоя
• Укорачивается на месте и доступен с шагом в 1 фут
• Просто укладывается под плавающие полы

1098 отзывов

Термопленка идеально сочетается с плавающим виниловым, ламинированным или ковровым покрытием. Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm — единственная система обогрева, которую можно укоротить в полевых условиях.

Как установить нагревательные маты ThermoFilm

Этот обзор не заменяет полного прочтения Руководства по установке.

Приведенные ниже шаги проведут вас от начала до конца, но, пожалуйста, обратитесь к полному Руководству по установке или позвоните нам, чтобы обсудить более подробный план установки. 9№ 0005

Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу, и они могут работать практически с любым другим типом напольного покрытия, если его залить цементом!

Перед началом укладки:

• Убедитесь, что у вас прочный черный пол

1 Убедитесь, что у вас есть необходимое количество материала

• Коврики должны покрывать всю площадь пола.
• Расстояние между нагревательными матами и стенами соблюдайте в соответствии с инструкцией.
• Нагревательные элементы должны находиться в местах, где вы можете ходить, стоять или хотеть согреться. См. в руководстве области, которые следует избегать нагрева.
• Обратитесь в службу поддержки, если у вас есть какие-либо вопросы до установки.

2 Подготовьте кабелепроводы и электрические коробки для последующей установки термостата.

• Полная черновая электропроводка
• Этот шаг можно выполнить после прокладки кабеля, но сделать это позже будет сложнее, так как расположение термостата может изменить расположение системы отопления.

3 Установите гидроизоляцию и подложку на черновой пол.

• Влагозащитный слой должен быть уложен первым, затем подложка.
• Влагозащитный слой должен перекрывать следующий лист на 4-6 дюймов.
• Прокладки подложки приклейте клейкой лентой друг к другу вдоль швов, чтобы они оставались на месте.

4 Раскатайте пленку для теплого пола и расположите ее по размеру отапливаемой площади. Проклейте швы пленочных рядов.

• Обязательно раскатайте нагревательный мат наклейками к потолку.
• Соедините швы коврика скотчем, не закрывая нагревательный элемент.

5 Установите датчик температуры пола и протяните провода от конца каждой пленки к электрической распределительной коробке.

• Настоятельно рекомендуется установить резервный датчик.
• Равномерно расположите датчик между двумя нагревательными матами.
• Не перекрещивайте нагревательные маты.

6 Покрывающая пленка с пароизоляцией.

• Влагозащитный слой должен перекрывать следующий лист на 4-6 дюймов.
• Используйте клейкие ленты, чтобы скрепить листы друг с другом.

7 Уложите напольное покрытие в соответствии с инструкциями производителя пола.

• Для ковровых покрытий, ковровой плитки и винила уложите ДВП поверх термопленки.

Коврики ThermoFilm Документы

Руководство по установке

Гарантия

Спецификация

Коврики ThermoFilm Часто задаваемые вопросы

Что такое ThermoFilm?

ThermoFilm представляет собой мощную тонкую систему излучающих нагревательных матов, которая обеспечивает равномерный нагрев любого плавающего пола. ThermoFilm сочетается с большинством вариантов подложек и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство!Купить сейчас

Безопасно ли использовать этот продукт дома или в офисе?

Да. Все наши решения для обогрева пола проходят тщательную разработку и контроль качества, чтобы убедиться, что ваша система обогрева пола надежна и безопасна. Купить сейчас

Могу ли я использовать термопленку с материалом для пола? Что делать, если в моем проекте используется подложка?

ThermoFilm совместима с широким спектром напольных материалов, таких как винил, ламинат и ковер. Дайте нам знать, если у вас есть какие-либо вопросы, потому что мы здесь, чтобы помочь. Одно примечание, которое вы должны иметь в виду, заключается в том, что термопленка не предназначена для влажных помещений, таких как ванные комнаты. У нас есть другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для кафельного или инженерного деревянного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, которая есть на некоторых виниловых полах. Купить сейчас

Как установить ThermoFilm? Как это все связано?

ThermoFilm укладывается непосредственно под плавающий пол и совместим с различными вариантами подстилающего слоя. Просто разложите подложку, а затем поместите термопленку поверх подложки. Вы также можете установить термопленку под слой МДФ. Затем маты ThermoFilm подключаются параллельно термостату напольного отопления. Количество матов и планировка комнаты будут влиять на точный процесс соединения нагревательных матов вместе. Подробные указания см. в руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас

Увеличит ли это высоту моего пола?

ThermoFilm увеличит высоту пола примерно на 1/32 дюйма. В зависимости от типа напольного покрытия или потенциального наличия подкладочного слоя, эта высота может оказаться незначительной в соответствии с отраслевыми стандартами, допускающими отклонение высоты пола. Купить сейчас

Могу ли я комбинировать более одного мата или кабеля, чтобы поместиться в пространстве?

В большинстве проектов используется более одного мата, но это означает, что несколько матов подключаются параллельно к термостату. Следует помнить, что вы не последовательно соединяете проводку или удлиняете маты, а комбинируете их, чтобы покрыть соответствующие квадратные метры. Купить сейчас

Могу ли я разрезать, укоротить или изменить форму термопленки?

ThermoFilm можно укоротить, разрезав маты в указанных местах. Участки, утвержденные для рубки, будут четко описаны в прилагаемой документации. В то время как вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и вам будет необходимо спланировать вашу компоновку соответствующим образом. Купить сейчас

Могу ли я укоротить провода?

Отводящие провода, также известные как холодные отводы, поскольку они не выделяют тепло, можно обрезать, укоротить или соединить с дополнительными холодными отводами, чтобы удлинить их. Купить сейчас

Что делать с участками, не охваченными системой отопления?

ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять области, которые не нагреваются, каким-либо пустым материалом. Купить сейчас

Сколько ватт на квадратный фут выдает ThermoFilm?

ThermoFilm производит 11 Вт тепла на квадратный фут.Купить сейчас

Сколько будет стоить эксплуатация этой системы?

Стоимость эксплуатации — сложный вопрос, поскольку тарифы на электроэнергию зависят от района, изоляции дома и даже от времени суток. Кроме того, затраты на эксплуатацию еще больше усложняются, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии на общих затратах на коммунальные услуги из-за сокращения использования вашего традиционного ОВК, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло. Итак, учитывая нюансы описания эксплуатационных расходов на электрическую систему лучистого отопления, мы рекомендуем обсудить эксплуатационные расходы по вашему индивидуальному проекту с одним из наших специалистов. Купить сейчас

Насколько сильно нагревается термопленка?

Иногда нам нравится отвечать на вопрос дополнительным вопросом. Обычно нас спрашивают о том, «насколько сильно нагревается» система, по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточное количество тепла, чтобы адекватно обогреть ваше пространство? Если это так, то правильно установленная термопленка может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в помещении. На практике этого более чем достаточно даже в экстремально холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы обеспокоены тем, что выбранный вами материал для пола нагревается слишком сильно? Если да, то не бойтесь! ThermoFilm предназначена для щадящей, надежной и постоянной подачи тепла к материалу пола. Если вы нагреваете более чувствительный к температуре материал пола, вы можете обеспечить здоровый пол с помощью соответствующего использования вашего термостата. Просто позвоните нам, если вам нужно руководство. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это вас беспокоит! Купить сейчас

Как долго прослужит термопленка? Как долго гарантия?

ThermoFilm не требует регулярного обслуживания после правильной установки и при условии, что ее не трогают (помните, что ваша излучающая система находится внизу, когда вы планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но за 17 лет существования на рынке мы еще не видели, чтобы мат ThermoFilm вышел из строя из-за старости. Гарантия на термостаты, которые мы предлагаем, составляет 3 года, поскольку мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электротехническими нормами рекомендуется заменять каждые 3 года. Замена термостата проста, легка и недорога. Купить сейчас

Я все еще в замешательстве.

Тогда позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики ковриков ThermoFilm:

• Сделано в США
• Разработаны для минимизации времени и труда
• Совместимы с большинство плавающих напольных покрытий
• Низкий профиль устраняет необходимость в переходах
• ETL Перечислено в США и Канаде
• Напольный отопление добавляет комфорт и значения свойств
• Smart в сочетании с Wi -Fi Thermostat
• , разработанный для Life
• Smart в сочетании с Wi -Fi Thermostat
• Back with wifi
• Back with warty -warty -warty -warty -warty -warty -warty -watery wiredy
9007 .

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим означает не только превосходные продукты, но и подкреплять их превосходным обслуживанием.
