Теплый пол под плитку: как сделать своими руками

Оглавление:
Как уложить теплый пол под плитку: работа с водяными системами
Укладка теплого пола под плитку: электрические системы подогрева пола

Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится. Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.

Монтаж теплого пола под плитку своими руками фото

Как уложить теплый пол под плитку: работа с водяными системами

Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол. В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Как уложить теплый пол под плитку фото

Представить эту технологию можно в виде следующей последовательности работ.

1. Гидроизоляция. Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.
2. Утепление пенопластом. В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия. Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.
3. Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.
4. Армирование. Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.
5. Укладка трубопроводов. Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра. Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.
6. Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.
7. Заливка стяжки. Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.
   Водяной теплый пол под плитку фото

После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию. И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.

Укладка теплого пола под плитку: электрические системы подогрева пола

В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.

1. Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором. В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.
2. Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора – для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка. Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводом сечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента. Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.

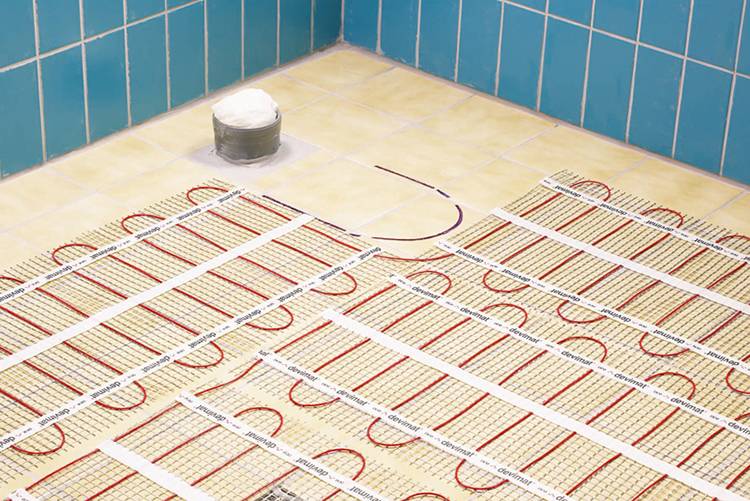

3. Укладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки. Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.

   Теплый пол под плитку фото

4. Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене. Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).
5. Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы.
   Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.

   Электрический теплый пол своими руками под плитку фото

После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).

В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно.

Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.

Автор статьи Александр Куликов

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом – равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она – прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять – таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) – это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф – где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» – коллекторный ящик.

Коллектор (разветвитель) – это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена – не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий – его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель – выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

• Поверх расстилают для гидроизоляции полиэтиленовую пленку.
• Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 – 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких – то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше – обычным расчетным шагом.

Способ укладки может зависит и от “геометрии” помещения: в вытянутой, узкой комнате лучше применить “змейку”, а в маленькой квадратной подойдет – “спираль”.

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький – 50 мм, самый большой допускается – 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

• Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
• Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых – керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

инфракрасный, пленочный, водяной, как класть

Теплый пол является популярным и эффективным решением при выборе способа отопления такого помещения, как ванная комната. Чаще всего пол в ванной покрывается керамической плиткой и надо знать, как это правильно сделать, чтобы система обогрева работала эффективно и не вышла из строя.

Технология укладки плитки на теплый пол

Для того чтобы правильно уложить плитку на теплый пол в ванной или любом другом помещении, необходимо качественно подготовить основание. Лучшим вариантом для такого типа обогрева считается наливной пол, так как он получается ровный, прочный и надежный. После выравнивания основания и его застывания, проводится укладка выбранного типа обогревательных элементов, они могут быть электрическими или водяными.

Уложенная система водяного или электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают выравнивающей смесью, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке керамической плитки.

Для того чтобы защитить систему теплого пола от повреждений и обеспечить ее эффективную работу, специалисты рекомендуют покрывать ее слоем выравнивающего состава порядка 30 мм.

Плитка укладывается, как и при монтаже ее на другие основания, начинать работу можно как от центра комнаты, так и с дальнего угла и постепенно двигаться к выходу. После нанесения клея при помощи зубчатого шпателя, он разравнивается, прикладывают плитку и хорошо ее прижимают к полу.

Швы можно затирать через сутки после укладки последней плитки, а ходить по такому покрытию можно будет через 2-3 дня. Если вы будете соблюдать технологию монтажа выбранного типа отопления и плитки, то справиться с этой работой сможете самостоятельно.

Особенности монтажа на электрический и водяной теплый пол

Укладывать в ванной комнате можно как электрический, так и водяной пол, после чего их покрывают керамической плиткой. Если говорить о подключении эклектического пола, то обычно проблем не возникает, тогда как организовать водяной теплый пол в квартире, получается не всегда.

Электрический пол

В этом случае, в качестве нагревательных элементов используется одно или двужильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевым, зато двужильный провод более надежный.

Обязательно учитывайте то, что покрытие теплого пола цементной стяжкой уменьшает высоту помещения, а монтаж сверху кафельной плитки, делает высоту комнаты еще меньше.

Чтобы забрать минимум высоты ванной комнаты, можно использовать готовые маты, которые укладываются на старую стяжку, но она должна быть ровной, после чего наносится клей и монтируется плитка. Этот способ больше подойдет для квартир с невысокими потолками, так как в них уменьшение высоты на несколько сантиметров является критическим фактором.

Инфракрасный пол

Одной из популярных современных разновидностей электрического теплого пола является инфракрасный обогрев. Такие элементы состоят из тонкой пленки, внутри нее запаяны пластины, при помощи которых и обеспечивается инфракрасный нагрев.

Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то остальные элементы продолжают работать. Толщина такого материала всего несколько миллиметров, поэтому его монтаж не отбирает высоту помещения.

При монтаже такого пола, обязательно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перегреваться, от чего нагревательные элементы могут преждевременно выйти из строя.

Общим недостатком установки эклектических обогревательных элементов в ванной является то, что это влажное помещение, поэтому если неправильно выполнить монтаж, то есть большая вероятность выхода из строя таких систем отопления.

Водяной теплый пол

При выборе водяного теплого пола, обогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.

Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Обязательно надо установить насос, а в случае поломки, надо будет демонтировать не только напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.

Перед укладкой теплого пола, основание надо не только выровнять, но и провести его тепло и гидроизоляцию. Необходимо найти удобное место для насоса и терморегулятора. Соединение труб должно проводиться качественно и надежно.

Основными преимуществами водяного теплого пола являются простота монтажа, надежность и экономия электроэнергии.

Материалы и инструменты

Для выполнения монтажа керамической плитки на систему теплого водяного пола в ванной, вам понадобятся такие инструменты и материалы:

• зубчатый и обычный шпатель;
• пластиковые крестики;
• строительный уровень;
• правило;
• измерительный инструмент;
• карандаш;
• резиновый молоток;
• плиткорез или болгарка с алмазным кругом.

Из материалов, необходимо приобрести саму плитку, при этом ее покупать надо на 10-15% больше, чем площадь ванной, клей, затирку и материал для стяжки пола.

Пошаговая инструкция укладки керамической плитки на водяной теплый пол

Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.

Пошаговое выполнение работ выглядит следующим образом:

• после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;

Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.

• если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
• после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
• если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
• затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.

Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.

Советы эксперта

Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.

Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.

Подведение итогов

Для того чтобы можно было сделать теплый водяной пол в ванной, необходимо наличие в доме автономного отопления. Если квартира подключена к централизованной отопительной системе, то лучше выбрать электрический теплый пол. Независимо от типа выбранной системы обогрева в ванной комнате, лучшим типом напольного покрытия будет керамическая плитка. Выбирать надо не ту, что имеет глянцевую поверхность, а матовую или структурированную, так как при попадании на нее воды, она не становится скользкой.

Полезное видео

Технология укладки теплого пола электрического, под плитку видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как уложить теплый пленочный пол под плитку

Хочу самостоятельно уложить теплый пленочный пол под плитку. Как правильно это сделать?

Теплый пол – это не просто инфракрасная пленка, проводка и терморегулятор. Для обеспечения энергетической эффективности системы, ее безопасности и безупречного внешнего вида готового пола потребуется обустройство многослойной конструкции.

Чтобы обеспечить долговечность и надежность полов с подогревом, уложенных под плитку, понадобится смонтировать следующие слои:

1. Основание. Это может быть старый пол, при условии, что он достаточно прочный и ровный.
2. Теплоудерживающий. Необходим для уменьшения теплопотерь от излучения, уходящего вниз. Для его обустройства используются специальные ламинированные подложки.
3. Нагреватель. Собственно инфракрасная пленка, уложенная по инструкции, которую можно прочитать на упаковке с материалом.
4. Гидроизоляция. Обеспечивает защиту нагревательных элементов от случайного попадания влаги. В качестве изоляционного материала чаще всего используется полиэтиленовая пленка.
5. Защита от химических воздействий и механических повреждений. Выполняется из гипсоволокнистого (ГКЛ) или стекломагнезитового (СМЛ) листа, обязательно обработанного бетоноконтактом.
6. Стяжка. Применяется для выравнивания поверхности и создания твердой основы для укладки плитки. В некоторых случаях можно не монтировать стяжку, а укладывать покрытие прямо на СМЛ или ГКЛ.
7. Плиточный клей. Обеспечивает прочное соединение основы и покрытия. Выбирается в зависимости от типа плитки.
8. Керамогранит или керамическая плитка.

Еще один нюанс: выбирая теплоудерживающий слой, лучше всего остановиться на технической пробке шириной 2 мм или аналогичном ей по свойствам материале. Категорически запрещено использовать для этих целей алюминиевую фольгу, которая может спровоцировать замыкание.

Схема укладки теплого пола под плитку

Изначально пленочный пол предназначался для «сухого» монтажа под напольное покрытие, такое, как ковролин, линолеум или ламинат. Поэтому специалисты рекомендуют укладывать под плитку особую разновидность нагревателя: стержневой саморегулирующийся пленочный пол на основе карбонового мата. Он специально предназначен для монтажа под плиточный клей или стяжку.

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

какой лучше, выбор клея, как уложить теплый пол, от devi, как выбрать пол и его толщину, отзывы

В наше время теплый пол – далеко не редкость. Но если вы сталкиваетесь с обустройством теплого пола впервые, вам будет интересно узнать о его видах и методах установки.

Виды

Многие специалисты утверждают, что для пола без подогрева не подходит керамическая плитка, мотивируя это тем, что она будет всегда холодной. Возможно они правы, и, если вы не планируете делать пол с подогревом, вам стоит обратить внимание на другое напольное покрытие. Если же вы делаете ставку на пол с утеплителем, давайте рассмотрим его разновидности.

Кабельный

Зачастую, электрическая система обогрева используется в качестве дополнения к основной системе отопления. Вполне логично, что в данном случае греющим элементом является кабель, который нагревается и отдает тепловую энергию.

Укладка производится под бетонную стяжку, поверх которой укладывается плитка. Главное преимущество кабельной системы заключается в быстром монтаже и быстром нагреве плиточного покрытия.

Инфракрасный

Роль нагревательного элемента в данном случае играет тонкая изоляционная полимерная пленка. Она включает в себя нескольких модулей, каждый из них состоит из множества полосок, которые непосредственно осуществляют подогрев пола, благодаря подаче электроэнергии.

Преимущество инфракрасного пола в том, что он достаточно тонкий и потребляет мало электроэнергии. К тому же, укладывать его можно практически под любое напольное покрытие. Например, можно класть такой теплый пол под плитку на деревянный пол.

Водяной

Принцип работы такого утеплителя довольно прост: под плитку укладываются металлопластиковые трубы, в которых протекает горячая вода. Трубы могут быть подключены к центральной или автономной системе отопления.

Стоимость укладки и эксплуатации такого теплого пола является одной из самых дешевых, в чем заключается его огромное преимущество. К сожалению, такую систему нельзя устанавливать во многих многоэтажных старых домах, поскольку они могут не выдержать такой нагрузки.

Стержневой

Стержневой пол похож на инфракрасный, но в данном случае нагревательным элементом служит не специальная пленка, а стержневые маты. Такая система появилась относительно недавно, но уже успела доказать свою эффективность, экономичность и надежность.

Сами стержни изготовлены из композитного материала, в составе которого графит и серебро. Они соединены между собой с помощью специальных шин, которые проводят ток. Стержневой теплый пол не боится агрессивных воздействий окружающей среды и может служить не только вспомогательной, но и основной системой отопления.

Комплект с терморегулятором

Терморегулятор играет очень важную роль при эксплуатации теплого пола. Он отвечает за его нормальную работу и дает возможность экономить на оплате электроэнергии. То есть, вы сможете включать и выключать подогрев пола, только когда это необходимо.

Выбирая терморегулятор, необходимо обратить внимание на его максимальную мощность. Если у вас большая площадь обогрева, то предел мощности должен быть не меньше 3000Вт, а лучше даже больше. В противном случае, терморегулятор может просто перегореть.

Сегодня очень популярны программируемые терморегуляторы, которые можно настроить на автоматическое понижение или повышение температуры. Такое «умное» устройство, по сравнению с обычным, позволит сэкономить на 50% больше.

Фирмы и производители

Devi

Эта датская компания была основана в 40-х годах прошлого века. Изначально она специализировалась на изготовлении нагревательных приборов, но со временем ассортимент компании начал расширяться. Сегодня же это единственная компания, которая занимается созданием исключительно кабельных нагревательных систем.

Ассортимент бренда достаточно широк, поэтому вы можете подобрать систему подогрева практически для любого помещения, в том числе, с защитой от влаги и осадков. Постоянно появляются новые виды кабельной продукции и терморегуляторов, поэтому проблем с покупкой у вас точно не возникнет.

Теплолюкс

Данная компания занимается реализацией различных систем электрообогрева. Одной из самых популярных является уникальная мобильная система «теплый пол», которая не требует монтажа, специальных инструментов для установки и особых навыков. После приобретения она полностью готова к эксплуатации.

Она представляет собой цельное полотно из искусственного войлока, по которому равномерно распределен нагревательный кабель. Достаточно разместить систему на полу и воткнуть вилку в розетку.

Данная система может функционировать с любыми видами напольного покрытия, включая дерево, линолеум и ламинат. Поскольку она компактна и мобильна, ее можно забрать с собой после переезда.

Thermo

Шведская компания специализируется на производстве отопительной продукции. Теплые полы Thermo Industri представляют собой эклектическую систему отопления, которая бывает двух видов. Она может быть представлена в виде кабеля или в виде специально оборудованного мата.

Чтобы выбрать между этими двумя системами, необходимо понимать, чего вы хотите от данной системы обогрева. Это зависит от многих факторов, поэтому перед покупкой нужно обязательно проконсультироваться со специалистом.

Как выбрать?

Под плитку ПВХ

Под плитку ПВХ можно использовать любую из вышеперечисленных систем «теплый пол».

Каждая имеет свои преимущества и недостатки.

• Водяной пол – это не самое лучшее решение в данном случае. Единственное его преимущество в том, что у вас снизятся расходы на электроэнергию. По при этом система имеет низкий КПД, она сложна в установке, есть риск протечки воды и ее не рекомендуется устанавливать в многоэтажном доме.
• Если вы хотите использовать инфракрасный пол, перед его укладкой необходимо будет не только залить бетонную стяжку, но и положить сверху листы фанеры. Эта система не терпит каких-либо неровностей. Однако именно она считается одной из самых лучших. Инфракрасному полу требуется самый низкий уровень бетонной стяжки, у него высочайший уровень КПД, хорошая теплопроводность и практически отсутствует риск поломки.
• Кабельный пол тоже имеет свои преимущества. Главное заключается в том, что его можно резать, а значит, можно будет укладывать в помещениях со сложной планировкой. Однако кабельный пол нельзя укладывать под мебелью и электроприборами и у него не очень высокий уровень КПД. Самое главное – прежде чем вы сможете начать пользоваться системой, должно пройти не менее 30 дней после укладки.
• Стержневой пол лучше всего сочетается с плиткой ПВХ. Для его монтажа не обязательно делать бетонную стяжку, достаточно слоя плиточного клея. К тому же, это саморегулирующаяся система, которая отключается при достижении максимальной температуры. Размещать ее можно по всему периметру, не беспокоясь о расположении мебели и бытовой техники. Единственный недостаток, как и в предыдущем случае, вам придется ждать целый месяц, пока системой можно будет начать пользоваться.

Кварцвиниловую

Производители утверждают, что использование теплых полов под кварц-виниловую плитку не требуется, поскольку теплопроводность этого материала соизмерима с теплопроводностью деревянного покрытия. Но есть помещения, где система «теплый пол» необходима, например, в детской, ванной или на кухне.

При этом использовать можно практически любую систему теплых полов. Однако рекомендуется водяной, кабельный или инфракрасный. Какую бы систему вы не выбрали, в процессе эксплуатации ее температура не должна превышать 28°C.

Керамическую

Под керамическую плитку можно использовать все виды теплого пола, наиболее популярен водяной, электрический и инфракрасный. Преимущества и недостатки каждого из них были описаны выше.

Делая свой выбор, нужно учитывать множество нюансов. Например, планируете ли вы использовать теплый пол как основную систему отопления, или вспомогательную. Достаточная ли в вашей квартире электромощность, если нет, возможно вам стоит обратить внимание на водяной пол. В то же время, его не удастся установить в старом многоквартирном доме. В целом при укладке самой керамической плитки нет никаких ограничений, она совместима с любыми отопительными системами.

Клей для плитки

Поскольку на слоеную конструкцию теплых полов будет осуществляться постоянное тепловое воздействие, важно использовать специальный клей при укладке плитки. Он предотвратит растрескивание и отслоение напольного покрытия в процессе эксплуатации.

Любая напольная плитка укладывается на ровную цементную или полимерную стяжку. Подбирая клей для плитки, важно обратите внимание, на какие основания его можно наносить, и нет ли в составе стяжки неподходящих для данного клея компонентов.

Чаще всего используют клей, который обогащен пластификаторами. На нем должна стоять маркировка М500. Также возможно использование клея на основе эпоксидной смолы. Оба варианта хороши, поскольку стойко переносят тепловое воздействие.

Толщина пола

Толщина пола, а точнее, толщина бетонной стяжки – это очень важный нюанс, который следует учесть при укладке. Зачастую толщина бетонной стяжки рассчитывается индивидуально, поскольку она зависит от перепада высоты пола, наличия углублений и других нюансов.

Существует ошибочное мнение, что чем толще – тем лучше, но это не совсем верно. Ее определяют, ориентируясь на наивысшую точку основания, при этом стяжка над электрически полом должна быть не меньше 30-50 мм, а над водяным – 50-70мм.

Что касается гостиной, то тут минимальная толщина должна быть 70 мм. Если вы хотите, чтобы толщина была меньше, необходимо повысить прочность стяжки, используя армирующую сетку.

Устройство теплого пола под плитку

Независимо от того, какую систему теплого пола вы выбрали, подготовительный этап будет весьма похожим.

Подготовительные работы

Для начала вам будет необходимо выполнить демонтаж старого покрытия и убрать весь мусор. Если на полу нет дефектов, можно не делать черновую стяжку, но, если они есть, нужно будет сделать выравнивание пола с помощью бетонного раствора.

Если вы отдали предпочтение электрической системе, нужно будет убедиться в достаточной мощности старой проводки. В случае необходимости, проводку придется заменить.

Процесс теплоизоляции

Перед монтажом теплого пола поверхность, на которую он будет укладываться, необходимо будет постелить утеплить. Данная процедура только поспособствует эффективности работы системы и поможет вам существенно сэкономить.

Чаще всего для этих целей используется пенофол – это материал с самоклеящимся слоем, который имеет фольгированное покрытие. Она наклеивается на бетонную поверхность, после чего стыки проклеиваются специальным скотчем. Повысить уровень изоляции можно, укладывая пенофол так, чтобы он слегка заходил на стены. Сверху обычно укладывается металлическая сетка, которая помогает ускорить процесс установки нагревательной системы.

Как правильно уложить?

Кабельный

Сначала нужно установить терморегулятор, который обычно размещают рядом с розетками. Сам датчик температуры должен размещаться в полу, размещенный в специальном гофре.

Теперь можно начать укладывать кабель, закрепляя его с помощью монтажного скотча. Вам могут прийти на помощь удобные гибкие хомуты из пластика, которые сделают этот процесс быстрее и проще. Чтобы комната в последствии обогревалась максимально равномерно, расстояние между витками должно быть примерно одинаковым.

Когда завершите укладку, не забудьте проверить, правильно ли было выполнено подключение. Для этого можно использовать специальное устройство – мультиметр.

Монтаж системы с нагревательными матами осуществляется таким же образом. Правда, процесс укладки немного облегчает тот факт, что кабель на матах уже равномерно размещен, вам останется только разложить их по периметру.

После всех проделанных манипуляций можно будет делать бетонную стяжку, и, дождавшись ее полного высыхания, начать укладывать напольное покрытие.

Водяной

Когда высохнет бетонная стяжка, можно будет начинать укладывать трубы, которые в последствии будут подключены к коллектору отопительной системы. Подключать теплый пол к центральному отоплению не рекомендуется, поскольку вода, которая пройдет по вашей отопительной системе, отправится на нижние этажи в охлажденном виде. В этом случае проблем с соседями вам не избежать.

После того, как вы уложите теплоизоляционный материал, сверху на нем нужно будет разместить арматурную сетку, к которой можно будет крепить трубы. Укладывать их можно в любом направлении, например, это может быть спиральная или двойная змейка. Как и в случае с электрическим теплым полом, трубы запрещено прокладывать под мебелью и сантехникой.

Фиксация у труб должна быть «скользящей», иначе возможна деформация в процессе эксплуатации. Обычно для этих целей используются специальные хомуты. После укладки их нужно будет подключить к коллектору-распределителю и выполнить проверку под высоким напором, который превышает стандартную норму. Если все будет в порядке, можно будет делать бетонную заливку и приступать к укладке плиточного покрытия.

Укладка плитки

Бетонный раствор будет застывать 2-3 дня, по истечении этого времени можно будет приступать к облицовке пола с помощью, выбранной вами плитки. Необходимо следить, чтобы поверхность была строго горизонтальной, поэтому на данном этапе лучше обратиться за помощью к профессионалам.

В самой укладке плитки нет ничего сложного, ее нужно будет посадить на специальный клей, о котором мы писали выше. После нужно будет дождаться, когда клей высохнет, а саму систему можно будет привести в рабочее состояние. В случае с электрическим теплым полом, нужно будет подождать около месяца.

Таким образом укладку теплого пола можно будет считать оконченной!

Отзывы

От владельцев системы «теплый пол» можно услышать разные отзывы. Они отмечают, что при наличии газа в доме, можно ставить водяной пол, а если центральная система газового отопления отсутствует, то лучше подходит электрический.

В то же время, на электрический пол уходит меньше затрат, но вот в эксплуатации водяной обходится дешевле. Правда, как уже неоднократно было сказано, нельзя устанавливать водяной пол в многоквартирном доме.

Соседи владельцев водяного пола жалуются на затопления и холодные радиаторы в своих квартирах. Расход в виде оплаты соседского ремонта и возможных штрафов вряд ли доставит вам много удовольствия.

Если вы живете в своем доме, проблема с соседями отпадает сама собой. В данном случае можно отталкиваться от своих предпочтений. Например, на электрический пол нельзя ставить мебель, а на водяной – можно. Это особенно актуально в жилых комнатах – спальне или детской, где вполне может произойти перестановка мебели.

В целом владельцы теплого пола довольны этой системой. Если сделать правильный выбор, вы будете получать от нее сплошное удовольствие. Обладатели теплого пола отмечают, что очень приятно сидеть за обеденным столом, наслаждаясь теплом, которое исходит от теплого пола. В ванной он тоже не будет лишним – даже если отключат горячую воду, вам будет тепло и пол тоже всегда будет сухой.

Теплый пол под кафельную плитку обеспечит вам комфорт и уют в доме в холодное время года. В такой дом вам захочется спешить после работы, чтобы поскорее насладиться теплом домашнего очага. А точнее, теплого пола!

Подробнее про монтаж теплого пола под плитку смотрите в следующем видео.

Как правильно уложить теплый пол от отопления под плитку: монтаж и заливка

Водяной теплый пол отличается простотой монтажа, но подходит далеко не для всех помещений. Это оптимальный вариант для частных домов и коттеджей, где конструкция играет роль как основной, так и дополнительной системы.

Содержание статьи:

Водяной пол под плитку

Плитка, которая укладывается в ванной или на кухне довольно долго сохраняет красивый внешний вид. Однако, плитка всегда прохладнее ламината и линолеума, что доставляет дискомфорт, особенно в холодное время года. Водяной теплый настил, залитый по правильной технологии, выглядит оптимальным решением, так как уменьшает затраты на отопление и обеспечивает равномерность прогрева помещения. Керамическая плитка, которая используется в ванной, является отличным проводником тепла. Материал долговечный, стойкий к температурным перепадам, не истирается со временем эксплуатации.

Важно! Исключением для водяного теплого настила может быть центральное отопление городской квартиры. Подключение к системе обычно вызывает ряд сложностей.

Устройство конструкции

Устройство водной системы под плиткой отличается своими особенностями. Строительная основа должна быть идеально ровной. Залить основание необходимо достаточно прочно, поскольку плиточный пол обладает достаточным весом. Плитка должна укладываться на очень качественный клей.

Какие трубы используются

Для греющего контура подходят только цельные отрезки трубы. Использование различных соединителей нежелательно. Трубопровод по инструкции нельзя прокладывать в местах установки мебели или бытовых приборов.

Длина одного контура не должна превышать 100 метров. Большая длина влияет на гидравлическое сопротивление, если так делать, уменьшится эффективность конструкции.

Важно! Допустимое расстояние между трубами 10-25 см. Трубопровод не укладывается вблизи стены или батареи, обязателен отступ в 20-30 см.

Способы укладки

Теплый водяной пол имеет свои правила монтажа под плитку, но может быть уложен несколькими способами:

Со стяжкой

Использование бетонной стяжки — самый распространенный вариант. Бетонная стяжка применяется в домах с надежным и прочным основанием. Оно должно выдерживать значительные нагрузки веса.

С лагами

Этот метод предполагает использование деревянного черного основания. Способ, называемый укладкой на лаги, применим для частных строений, выполненных из древесины.

Настильный метод

Этот способ предполагает укладку на ГВЛ или иной материал, который подходит под поставленную задачу. Настильная конструкция применима для помещений с хлипким основанием или потолками небольшой высоты. В таком случае укладка получится минимальной высоты, что позволит сэкономить пространство.

Принципиальная разница в методах зависит от материала, который играет роль основы. Плитка фактически является верхом пирога. Началом для конструкции служит гидроизоляционный слой. Далее укладывается теплоизоляция, а затем греющий контур.

Принципы монтажа

Установка трубопроводной системы для пола невозможна без учета некоторых моментов.

Инструменты и материалы

Об инструментах и материалах необходимо позаботиться до начала работ. Обязательными являются:

• трубы ПВХ и фиксирующие детали;
• насосы и вентили;
• армированная сетка;
• гидро и теплоизоляция;
• строительный скотч;
• крепежи;
• ключи, отвертки, рулетка;
• перфоратор;
• нивелир.

Калькулятор длины контура труб

Чтобы смонтировать водяной теплый пол под плитку своими руками, необходимо произвести расчет с применением специального калькулятора. В расчете учитывается площадь, на которой будет уложен контур. Вторым важным значением является шаг укладки.

Измерение первого значения производится в метрах кв, а второго в мм. Например, при установке 10 кв. м. в качестве первого показателя, 150 мм второго показателя, длина контура получится — 74 м. В величину не входят участки подключения к коллектору.

Монтаж системы

Непосредственная укладка труб возможна двумя способами:

• спиральная укладка;
• параллельная укладка.

Укладка водяного теплого пола под плитку, схема первая предполагает, что подающая и возвратная труба располагаются параллельно. Теплый трубопровод компенсирует охлаждение второй магистрали.

При втором способе трубопровод располагается змейкой. Метод подходит для небольших помещений, например, для ванной.

Подключение системы

Этот этап организуется после завершения укладки. Один контур крепится к подающему коллектору, а второй к возвратному. Систему необходимо подключить до укладки плитки, таким способом проверив работоспособность. Вода по трубам при проверке пускается под самым возможным высоким давлением.

Если утечек при проверке не обнаружено, допускается завершающий этап, при котором организуется заливка стяжки.

Заливка и укладка плитки

Облицовка пола кафелем организуется с разметки. Норма связана с выбранным видом кладки. Наиболее распространенными считаются диагональный и прямой варианты. Выбор часто связан с дизайном или геометрическими особенностями комнаты. Плитка кладется на клеевой раствор и периодически выравнивается.

Основные ошибки

Основной ошибкой является без теплоизоляционного материала. Специальные компоненты пирога повышают эффективность концепции, так как обладают высокой теплопроводностью.

Особенно качественной укладкой считается цементная стяжка. Такое основание прочное, защищает систему труб от возможных повреждений.

Важно! Монтаж любой отопительный системы без расчетов — самая грубая ошибка.

В расчет длины греющих элементов необходимо включать не всю площадь, а только полезную. Под этой величиной подразумевается пространство, не заставленное мебелью, техникой и прочим.

Резать греющие элементы не рекомендуется. Лучше укладывать трубы ближе, но не стоит нарушать требований производителя.

Теплый пол нельзя укладывать на строительный мусор. Поверхность при монтаже должна быть чистой, иначе возникнут механические нагрузки и система быстро выйдет из строя.

Дальнейшие работы можно проводить только после полного высыхания стяжки.

Важно! Перед укладкой плитки можно сфотографировать схему расположения элементов. Это поможет во время ремонта, так как будет известно точное расположение системы.

Кафель — практичный и удобный в эксплуатации, устойчив при контакте с водой. Кафельное покрытие отличается крайне невысокой теплопроводностью. Теплый пол под плитку водяной помогает решить проблему с отоплением и обеспечивает комфортное пребывание в комнатах с кафельным покрытием.

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева – это тип лучистого теплого пола, который называется гидроникой. Трубы из сшитого полиэтилена – PEX – переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка – один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX.Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в виде S-образных петель поверх фанеры. Петли фиксируются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для использования в трубах PEX. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором.Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязывая к арматуре, а затем заливают обеими слоями строительного раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты.Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома. Поверх раствора уложить керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубки от одного пролета до другого.После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к основному полу и помогают удерживать трубы на месте. Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черновой пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол.Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе.Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Теплый пол, теплый пол, теплый пол, теплая плитка

Комплекты кабелей Warm Tiles® Комплекты кабелей – для неограниченных конфигураций конструкции Независимо от того, вы хотите установить Easy Heat’s Warm Tiles® в своем подвале, ванная комната или любая другая комната в вашем доме, наша кабельная система обеспечивает неограниченное количество вариантов дизайна даже для помещения самой сложной формы. Кабель Warm Tiles® позволяет установить полное покрытие пола. закрепив кабель на полу там, где вам требуется отапливаемая зона. Наша система теплых полов предлагает два разных варианта интервала, которые позволяют гибкие кабели для установки практически в любом месте. Просто защелкните кабель в обвязку, которая входит в вашу кабельную прокладку комплект и следуйте инструкциям по установке кабеля. Теплый Tiles® идеально подходит для керамической плитки, керамогранита, бетона, натурального полы из камня, ламината и готовые полы. Наш кабель для обогрева полов комплекты работают на приложениях с напряжением 120 или 240 вольт на севере Америка. Выберите необходимое напряжение для просмотра различных моделей. в каждой категории или просмотрите подробную таблицу ниже. Для дополнительных помощь, не стесняйтесь звонить нам! Полы с подогревом нет практично только в зимние месяцы; вы можете пользоваться преимуществами весь год. Например, даже если вы предпочитаете, чтобы в спальне было прохладно в ночное время всегда комфортно ходить в теплый ванная в первую очередь утром.Warm Tiles® также можно укладывать в облицованных плиткой душевых! Испытайте роскошь полов с подогревом Warm Tiles® по доступной цене. Нужна помощь в выборе правильной системы обогрева пола? Нажмите кнопку информации, чтобы узнать больше о наборах кабелей для полов с подогревом.

Установка плитки? Многозадачность с мембраной DITRA-HEAT для обогрева и защиты полов

Камень и керамическая плитка – популярные варианты напольных покрытий во всем доме.А с правильными инструментами их легко установить, они долговечны и добавят ценности и красоты дому на долгие годы. Но даже эти прочные полы могут привести к разочарованию и расходам, если со временем потрескаются и расслаиваются. Во влажных помещениях, таких как кухни и ванные комнаты, где, скорее всего, будет укладываться плитка, очень важно защищать черный пол от плесени и влаги.

К счастью, этих проблем легко избежать, если правильно подобрать подложку и правильно установить. Прежде чем приступить к проекту плитки, давайте поговорим о проблемах, с которыми вы можете столкнуться с плиткой, и узнаем, как их решить с помощью подходящего продукта до того, как возникнут проблемы.

Зачем использовать подкладку с плиткой?

Переключение

Со временем даже в самых прочных домах могут возникать сдвиги, когда поверхность пола расширяется и сжимается из-за ряда факторов. Например, недавно уложенный бетонный пол может сдвигаться во время застывания. Вибрация и отклонение также могут вызывать смещение полов в течение длительного времени.

При укладке твердой поверхности, такой как плитка или камень, на жесткий черновой пол, вы можете подумать о разделительной мембране.Этот слой позволяет поверхностям реагировать на эти факторы и сдвигаться независимо друг от друга, с достаточной «отдачей», чтобы предотвратить растрескивание и расслоение кафельного пола.

Влага и пар

Влажные, влажные или влажные помещения на кухнях и в ванных комнатах могут со временем вызвать проблемы с плиткой, так как вода и влага могут просачиваться через основание на нижний пол. Если вы укладываете плитку или камень на чувствительный к влаге черновой пол во влажной зоне, водонепроницаемое основание является важным барьером для защиты чернового пола от плесени и грибка.

Недавно установленная плитка также восприимчива к повреждению от влаги, когда пар от затвердевшего бетона или тонкого раствора не выходит наружу и остается в ловушке под поверхностью. Используйте подкладку с отводом пара, чтобы черный пол оставался сухим и под поверхностью.

Поддержка

В зонах с интенсивным движением вам понадобится дополнительный слой поддержки, чтобы избежать трещин или расслоения плитки, а также для защиты от внезапного удара сверху. Используйте гибкую, прочную подкладку, которая реагирует на давление и равномерно распределяет нагрузку, чтобы защитить кафельный и каменный пол от ударов и пешеходного движения.

Холодные полы

Это не проблема укладки, но одна из основных жалоб наших клиентов заключается в том, что плитка может казаться холодной и неудобной для ног, особенно в ванных комнатах холодным утром. Сам обогрев пола добавляет комфорта и роскоши любому плиточному или каменному полу. Температуру можно регулировать даже с помощью программируемого термостата, чтобы полы были теплыми и готовы к работе в любое время.

---

Какая подложка подходит для вашего проекта?

У вас есть возможности для укладки плиточных полов, но не все подкладки подходят для всех приложений.Выбор правильной основы может означать разницу между прочными, долговечными полами сегодня и разочарованием и дорогостоящей переустановкой в ​​будущем.

Фанера

Фанера – жесткий и относительно недорогой вариант подложки. Он обеспечивает гладкую поверхность для укладки плитки, но набухает во влажных и влажных местах. Используйте его в качестве основы только в сухих помещениях, а не на кухне или в ванных комнатах.

Опорная доска

Фиброцементные подкладочные плиты являются популярным выбором для подложек с различными напольными покрытиями.Гладкие и жесткие, их можно использовать на полах и стенах, на плите, ковре, виниле и деревянных поверхностях. Но имейте в виду, что некоторые изделия из подкладочного картона являются водостойкими, но не обязательно водонепроницаемыми, поэтому они могут набухать в особенно влажных местах и ​​со временем представлять проблему при использовании под жесткими поверхностями, такими как плитка. Цементная плита, как правило, водонепроницаема, но может быть очень тяжелой и зачастую дорогостоящей.

Мембрана

Гибкие и легкие, мембраны просты в установке и обеспечивают целостный слой разъединения, поддержки и гидроизоляции полов из камня и керамической плитки, уложенных поверх бетона, фанеры и других оснований пола.Они не подходят под твердую древесину, конструкционную древесину, ковер или винил. А некоторые мембраны, такие как DITRA-HEAT от Schluter Systems, специально разработаны для быстрой и простой установки электрического лучистого тепла на плиточный пол.

---

Можно ли использовать подложку с лучистым теплом?

Да, можно! Мембрана DITRA-HEAT от Schluter Systems – отличный выбор в качестве основы для облицовки плиткой и камнем. Это комплексное решение для устранения проблем с плиткой еще до их начала, благодаря свойствам пароотделения, гидроизоляции, распределения нагрузки и разъединения.Это также единственная подложка со специально разработанными каналами для простой установки кабеля электрического лучистого обогрева. Термокабели защелкиваются в каналах, где они защищены от возможных повреждений при нанесении тонкого раствора перед укладкой плитки.

Для вашего проекта плитки или камня защитите эти красивые полы и добавьте комфорта и роскоши с помощью DITRA-HEAT. Вы будете наслаждаться ими долгие годы. Свяжитесь с нами сегодня чтобы начать!

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

WarmWire – это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Данное руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку электрической коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий.
, особенно если это необходимо для прокладки от панели автоматического выключателя.
Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

.

Ожидаемая температура пола:

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита. Если кабели проложены на изолированной бетонной плите, а сверху – тонко затвердевающий раствор и плитка, большинство полов можно нагреть до температуры, возможно, на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.Его нельзя использовать для наружных работ, таяния снега или утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть на
(измерения должны проводиться до края стен, шкафов, ванны
и т. Д., пока что). Имейте в виду следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не размещайте WarmWire в душевых

• Вы не можете размещать WarmWire под шкафами или приборами или внутри стены

• Не проводите WarmWire в маленьких туалете или других замкнутых пространствах, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного плавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.

НИКОГДА не используйте интервал меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта. Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от типа
изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели на расстоянии менее 2 дюймов друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Типичное использование:

• Расстояние 2 дюйма: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этой области.
Характеристики никогда не гарантируются из-за конструкции и различий в климате в этих областях применения.)

Интервал 2,5 дюйма достигается за счет чередования интервалов 2 дюйма и 3 дюйма.

Типичное использование

• Интервал 2,5 дюйма: Ванные комнаты, кухни, жилые помещения и подвалы.

• Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
НЕ ИСПОЛЬЗУЙТЕ смешивать напряжения в одной и той же системе, если более одного кабеля должны покрывать зону.

• Нагрузка более 12 А (1140 Вт) на автоматический выключатель на 15 А или 16 А (1920 Вт) на автоматический выключатель на 20 А.

Если у вас есть зона, где требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный расчетный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, что кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу. Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ленты WarmWire (номер для заказа 840213080518), чтобы закрепить кабель
на полу. Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 квадратных футов пола
на высоте 4 фута. интервал. Ремни обычно расположены на расстоянии 3–4 фута в год.

– Оцените, сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.
Устанавливайте кабель до пят перед кухонной или ванной, чтобы пальцы ног оставались в тепле.

Область данных и крышки 120 В

Арт. №	кв. Фут @ 2 дюйма, н. Э.	кв.Футы при 2,5 “O.C.	кв. Фут @ 3 дюйма, н. Э.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004574	8	10	12	47	1.0	108-132
81004575	12	15	18	71	1,5	72-88
81004576	16	20	24	94	2.0	52-64
81004577	20	25	30	118	2,5	41-51
81004578	24	30	36	141	3.0	33-40
81004579	28	35	42	165	3,5	28-34
81004580	32	40	48	188	4.0	24-30
81004581	36	45	54	212	4,5	22-27
81004582	40	50	60	235	5.0	19-24
81004583	48	60	72	282	6.0	16-20
81004584	56	70	84	329	7.0	14-17
81004585	64	80	96	376	8,0	12-15
81004686	72	90	108	423	9.0	11-13
81004687	80	100	120	470	10,0	9-12

• 2 “o.c. обеспечивает 15 Вт на квадратный фут – бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 дюйма o.c. обеспечивает мощность 12 Вт на квадратный фут – Ванные комнаты, кухни, столовая / гостиная и т. Д.
• 3 “o.c. обеспечивает 10 Вт на квадратный фут – коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №	кв. Фут @ 2 дюйма, н. Э.	кв.фут @ 2,5 “O.C.	кв.Ft @ 3 “O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004588	16	20	24	94	1,0	217-265
81004589	24	30	36	142	1.5	144-176
81004590	32	40	48	188	2,0	105-128
81004591	40	50	60	236	2.5	83-102
81004592	48	60	72	282	3,0	66-81
81004593	56	70	84	330	3.5	57-69
81004594	64	80	96	376	4,0	49-61
81004595	72	90	108	424	4.5	44-54
81004596	80	100	120	470	5,0	39-48
81004597	96	120	144	564	6.0	33-40
81004598	112	140	168	658	7,0	28-34
81004599	128	160	192	752	8.0	24-30
81004601	144	180	216	846	9,0	22-27
81004602	160	200	240	940	10.0	19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы предотвратить потенциальные
риски возгорания, поражения электрическим током и травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА не обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать и не защемить кабель, чтобы не повредить его.

НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами будет накапливаться излишнее тепло, что приведет к их повреждению.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА не пытайтесь отремонтировать поврежденный кабель .Обратитесь на завод за помощью.

НИКОГДА не перекрывают нагревательные кабели. Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы провод питания или провод датчика проходил через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не объединяет системы с различным напряжением. Это может привести к повреждению.

НИКОГДА не используйте зазор в 1 дюйм.

ВСЕГДА соблюдайте расстояние между кабелями не менее 2 дюймов.

ВСЕГДА использует медь только в качестве питающих проводов к системе управления и WarmWire. Не используйте алюминий . ВСЕГДА проверяет сопротивление кабеля и записывает его в журнал в данном руководстве. ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока. ВСЕГДА убедитесь, что все электромонтажные работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит
обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это вообще возможно.

Органы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для повышения комфорта. Другие элементы управления могут не обеспечивать желаемый уровень контроля. Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева. SunStat Pro Control – Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален. 1/5/1 Дневное программирование позволяет управлять энергосбережением. Четыре предустановленных расписания программ для легкой настройки. Расписание одной пользовательской программы для индивидуального программирования. Технология SmartStart также обеспечивает комфортное энергосбережение. Usage Monitor показывает часы работы системы. SunStat Control Непрограммируемая модель 500675. Непрограммируемый SunrStat рекомендуется для небольших матов для точечного обогрева. В этом устройстве используется датчик температуры пола для поддержания точной температуры, выбранной вами для плитки. SunStat Модель ведомого реле с реле 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
Не используйте клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если мат поврежден во время установки. LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. “ Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых предметов:

Материалы: • Система SunTouch WarmWire • Ремень SunTouch WarmWire • Управление термостатом с датчиком температуры пола (SunStat) • Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В) • Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо» • Распределительная коробка 4 дюйма с крышкой, при необходимости • Кабельные зажимы для распределительной коробки (для новой конструкции) • Гибкий или жесткий кабелепровод (для новой конструкции) • Кабель для электропроводки 12 или 14 (см. Местные нормативы) • Проволочные гайки при использовании распределительной коробки • Гвоздь

инструментов: • Цифровой мультиметр (для измерения сопротивления; необходимо показывать до 20 кОм для измерения датчика) • Сверло с битом 1/2 “ • Молоток и долото • Инструмент для зачистки проводов • Крестовая отвертка • Рыболовная лента (для существующих строительство) • Кольцевая пила (для существующей конструкции) Инструменты для укладки напольных покрытий: • Книга или видео по технике электропроводки • Книга или видео по напольным покрытиям • Методы установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Выньте кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания
» (это просто кабели питания, которые не нагреваются).
Провода питания имеют длину примерно 10 футов и служат для подключения «нагревательного» кабеля к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не удаляйте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы устанавливаете
более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения Ограниченной гарантии необходимо записать следующие измерения и выполнить все
шагов данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Используйте качественный цифровой омметр или мультиметр для выполнения этих измерений.
Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закапывать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или обрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие обрыва).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами
(синий и зеленый провода для кабелей 240 В) и запишите его в таблице ниже.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

	Кабель 1	Кабель 2	Кабель 3
Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура	Типичные значения
13 ° C (55 ° F)	17000 Ом
65 ° F (18 ° C)	13000 Ом
75 ° F (24 ° C)	10 000 Ом
85 ° F (29 ° C)	8000 Ом

Этап 4: Предварительная электрическая установка

Обратитесь к разделу «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и областей применения.

Новое строительство
(Существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2 Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой. Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте. Тем не менее, лучшее место – в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля. При установке более трех кабелей WarmWire необходимо сначала подключить их провода питания в распределительной коробке (см. Шаг 4.4) во избежание переполнения распределительной коробки. Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3 Следуя правилам, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления. Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, в которой можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения от распределительной коробки к блоку управления.

ШАГ 4.5 Дрель два 1/2″ отверстия в опорной плите непосредственно под электрическим блоком управления. Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6 Если канал требуется ваш местный электрическим код, сократить длину 1/2″ до 3/4″ электрического канала для запуска от блока управления до опорной плиты. На опорной плите вы можете быть необходимо расточить больше древесины, чтобы сделать его легче кормить провода через трубопровод. ШАГ 4.7 Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
В существующей конструкции, однако, это может быть сложно сделать в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи возможно, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9 Вырежьте в стене отверстие для распределительной коробки. При установке от одного до двух кабелей WarmWire используйте одинарную коробку увеличенной глубины, чтобы оставалось достаточно места для проводки. Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Во избежание переполнения блока управления, сначала подключите провода питания в распределительную коробку (см. шаг 4.11).

ШАГ 4.10 Следуя коду, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию распределительной коробки. Оставьте примерно 6-8 дюймов дополнительного провода, выходящего из отверстия

ШАГ 4.11 Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться. Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием). Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12 На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены . Используйте древесины долото, чтобы вырезать из канала в базовой плите, чтобы сделать его проще маршрут провода вверх по стене. ШАГ 4.13 Отметьте автоматический выключатель на вашей панели, которая питает систему, с помощью «SunTouch для подогрева пола / ванны» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не устанавливайте кабели ближе, чем примерно на 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. ЗАПРЕЩАЕТСЯ размещать на расстоянии 1 дюйм друг от друга, поскольку это вызовет очень высокую температуру и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемой площади в квадратных футах.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели друг над другом и не обрезайте их короче. Это может привести к повреждению и вызвать опасные проблемы.
Дополнительная продуманная работа на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5 Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6 Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Закрепите ремешок на полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного аэрозольного клея (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу.При использовании аэрозольного клея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или другого препятствия (а).

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12 Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire. Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель. Зигзагом проложите кабель только под выступами, как показано на рисунке. Нажмите на выступы, чтобы зафиксировать кабель. ШАГ 5.13 Протяните кабель вперед и назад через зону на желаемом расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки. Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимые отрезки ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить много разных форм помещений и перекрытий пола, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки в местах неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15 Для угловой зоны, такой как угловой душ, сначала отрежьте несколько кусков ленты WarmWire Strap немного длиннее используемого промежутка..

ШАГ 5.16 Мелом или ручкой отметьте пол на расстоянии 3 дюйма от края душа. ШАГ 5.17 Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов. Убедитесь, что кабели расположены равномерно и параллельны друг другу. ШАГ 5.18 Заполните раздел WarmWire.

ДВЕРЬ ПОДХОДА

ШАГ 5.19 Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20 Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не соединяйте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешок клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он установлен, и приклейте к полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, не повреждая кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Снова снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1 Вырежьте в полу канал, в который будет проложен стык кабеля питания. Это гарантирует, что стык не образует выступов на полу. Соединитель кабеля питания ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2 Поток провода питания от WarmWire вверх через отверстие, просверленное в плите, или вверх в трубопровод к электрическому блоку управления (или распределительной коробке, если один был ШАГ 6.3 Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4 Под регулятором или там, где должен располагаться датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями. Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден. Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5 Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник горячим клеем на место ШАГ 6.6 Дрель другого отверстия в опорную плиту, если это необходимо, чтобы подать провод датчика до блока управления.Закончите, закрепив стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте в полу канал, в который будет проложен стык кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыбную ленту, чтобы подтянуть датчик вверх по стене к распределительной коробке управления, и закончите, закрепив стальную пластину с гвоздями на проводах питания и проводах датчика, чтобы в дальнейшем защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод
калибра 14 или 12 от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием того, в какой области подается питание. Используйте скотч и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7. Установка элемента управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

См. Схемы управления в конце этого руководства для различных напряжений
и приложений.

.

ШАГ 7.3 Установите электрическую коробку управления, если это еще не было сделано. Подключите провода питания от кабеля WarmWire (или электропроводки от распределительных коробок ) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание к «ЛИНИИ» регулятора термостата. Подключите провода датчика к клеммам датчика на блоке управления. Подключите заземляющие провода от системы к заземляющему проводу от входящей мощности. ШАГ 7,4 Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Проверить систему и управление в течение нескольких циклов. Он должен позволить нагревательным кабелям правильно нагреваться. Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаемые к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Обратитесь за помощью к специалистам в области строительства и / или персоналу flooringsupplyshop.com.

ШАГ 8.3 Снимите еще одно значение сопротивления!

После укладки напольных покрытий. Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется мембрана для изоляции трещин или пробковая подкладка, установите WarmWire над мембраной, если производитель пробки или мембраны не рекомендует иное. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под несущей плитой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева пола.

Мозаичная плитка: При установке мозаичной плитки мы рекомендуем двухэтапный процесс. Сначала вставьте WarmWire в слой тонкого раствора (1/4 “–3/8”), а затем нанесите мозаичную плитку тонким слоем в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Укладка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время установки.
Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого строительного раствора

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

.

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.
Регулятор обычно показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

– Выберите «коэффициент зазора» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по зазору.

*** Чаще всего используется интервал 2,5 дюйма.

Для расчета площади нагрева и длины провода (ов) выполните следующие простые шаги:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии примерно 3–4 дюйма от воскового кольца.
_____________ общая площадь
– _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire на 120 В переменного тока – это, по сути, та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма oc расстояние между проводами (см. рекомендации выше)

5. Посмотрите на таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.	WarmWire тонко закреплен поверх плиты.	WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах отображают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция и применение перекрытий

Изоляция. При строительстве новых плит настоятельно рекомендуется устанавливать пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Cork , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи незначительных напряжений и трещин в плите вверх на плитку

.

Арматура. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой планкой, непосредственно на дополнительной мембране, предотвращающей разрушение. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по перекрытию на уровне

.

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола двумя основными проблемами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство балок.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в плиточном полу.

Изоляция. Использование теплоизоляции в пространствах между балками значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом будет достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Арматура. Есть несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной 1/4 – 1/2 дюйма поверх существующего чернового пола, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную основу на черный пол.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую растрескивание, чтобы уменьшить вероятность передачи незначительного напряжения и трещин в черновом полу вверх на плитку. Если используется мембрана, предотвращающая разрушение, прокладывайте кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, может быть установлена ​​система разъединения для предотвращения воздействия прогиба чернового пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои строительного раствора Если кабель будет укладываться непосредственно на плиту, или если подкладочная плита или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои раствора. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до нанесения тонкого связующего слоя. Толстые слои раствора этого типа требуют использования армирующей сетки или рейки

.

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(цементный раствор сухого схватывания или латексный; TCA # Rh230-03)

6. Раствор цементный густой с рейкой

(Металлическая обрешетка из цементного раствора; TCA № 145-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОГО ПОЛА

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке используется металлическая планка, не допускайте прямого контакта WarmWire с планкой, так как это может повредить проволоку.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода укладки цементных самовыравнивающихся слоев раствора поверх WarmWire – один для конструкции каркасного пола, а другой – для строительства плит.
Это подходящее применение при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий. При установке WarmWire на плиту просто прикрепите WarmWire к плите, а затем залейте самовыравнивающийся раствор толщиной от 1/4 “до 1/2” в соответствии со спецификациями производителя.

При укладке WarmWire в наливной раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывайте напольное покрытие после того, как раствор затвердел.

В этом случае WarmWire обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 “–1”) над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 “–1/2”) над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не укладывайте WarmWire
во влажном растворе. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучше всего покрыть WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы из винила, ламината или ковра в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких или толстых растворов: Существует несколько типов тонких и толстых растворов, которые показаны ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойное связующее покрытие поверх этих материалов.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.

Рекомендации по проектированию и размеру WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как туалетная комната, или в таких больших, как весь дом.
На самом деле нет предела. Один кабель может обогреть площади до 240 квадратных футов. Даже большие помещения можно обогреть с помощью нескольких параллельно соединенных кабелей
.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В перем. Тока подается на 120 В перем. Тока, а 240 В перем. Тока подается на маты 24 В перем. Тока.В противном случае возможен опасный перегрев и возможная опасность пожара.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема подключения с контроллером и реле SunStat

Выделенное 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В перем. Тока подается на 120 В перем. Тока, а 240 В перем. Тока подается на маты 24 В перем. Тока. В противном случае возможен опасный перегрев и возможная опасность пожара.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / Зона 1a = 1 катушка, Зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых лент. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 вольт: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. 39 футов ремня или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, расстояние 2 дюйма. 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока
• Доступны размеры до 240 кв.футов
• Зарегистрировано UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

Пробковая плитка для пола I Инструкции по укладке I Подложка

Следующие инструкции по установке являются рекомендациями, но не являются окончательной спецификацией проекта. Они представлены в попытке использовать с рекомендованными процедурами установки, опубликованными Советом Америки по плитке и указанными Американским национальным институтом стандартов (ANSI).

ПОДПОЛ

1. Все черновые работы должны выполняться в соответствии с рекомендованными процедурами, опубликованными Советом по плитке Северной Америки (TCNA) и Американским национальным институтом стандартов (ANSI).
2. Бетонный пол должен быть ровным, иметь правильный уклон и иметь прочную конструкцию.
3. Осмотрите бетонный пол на предмет открытых трещин и залейте высококачественным эпоксидным наполнителем.
4. Удалите излишки бетонных комков или остатков, которые могут помешать установке пробковой подкладки Manton.

ИСПЫТАНИЕ НА ВЛАЖНОСТЬ

1. Перед установкой подкладки MantonCork проверьте любое основание пола из бетонной плиты, непосредственно контактирующее с землей, выше или ниже уровня грунта, на чрезмерное проникновение паров влаги.
2. Если на черновом полу присутствует чрезмерная влажность, обычно> 5 фунтов. на 1000 сек / фут за 24 часа в соответствии с испытанием ASTM № F1869-04 (испытание на хлорид кальция), для устранения проблемы необходимо установить некоторую форму восстановления, задерживающую пары влаги.За подробностями обращайтесь к архитектору проекта или производителю клея для полов.

ПРОКЛАДКА MANTON CORK

1. Начиная с одного угла покрываемого пространства, измерьте длину пространства и отрежьте кусок или несколько частей прокладки MantonCork по длине покрываемого пространства .
2. Проведите меловую линию на полу по краю материала, наиболее удаленному от стены. Отодвиньте материал MantonCork в сторону, чтобы начать нанесение клея.
3. Используя шпатель с V-образным вырезом подходящего размера (минимум 1/8 дюйма), нанесите модифицированный латексом тонкослойный раствор, соответствующий стандарту ANSI 118.4, в области между меловой линией и стеной по всей длине участка, который будет покрытый.
4. Положите материал MantonCork на слой нанесенного клеевого раствора, плотно прижав куски друг к другу. Обрежьте последнюю часть по длине, чтобы она соответствовала покрываемому пространству.
5. Сделайте еще одну линию мелом по ширине листов MantonCork от края ранее уложенных листов и повторите процесс нанесения клея и установки листов, начиная с ½ листа на чередующихся рядах, чтобы швы были расположены в шахматном порядке.
6. Покройте всю комнату, убедившись, что листы плотно прилегают друг к другу, без зазоров. Раскатайте пол в обоих направлениях с помощью ролика для пола от 50 до 100 #.
7. После завершения, материал MantonCork должен покрывать всю площадь пола без зазоров и быть надежно соединен с любыми стыками, плотно стыкованными. Перед тем, как продолжить, рекомендуется подождать 24 часа, пока раствор не схватится.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ОТОПЛЕНИЯ

1. Важно прочитать и ПОЛНОСТЬЮ следовать Инструкциям производителей электрических систем отопления в отношении установки и подключения системы к электрической системе здания.
2. При закреплении каких-либо зажимов или удерживающих устройств для системы обогрева проволоки может потребоваться механический крепеж, который полностью войдет в продукт Manton Cork и войдет в черновой пол. Пожалуйста, следуйте инструкциям производителя отопительной системы в отношении требований к их креплению.
3. Обязательно выполните все проверки подключения перед установкой готового пола.

УСТАНОВКА КЕРАМИЧЕСКОЙ ПЛИТКИ

1. Следуйте инструкциям производителей плитки и материалов для укладки, рекомендованным для укладки готовой напольной плитки в соответствии с ANSI A108.1 A, B, C и A108.5, в зависимости от способа установки.
2. Нанесение плитки прямым склеиванием должно выполняться с помощью модифицированного латексного тонкослойного раствора, соответствующего стандарту ANSI Standard 118.4. Примечание. Некоторые производители рекомендуют использовать пластиковые шпатели, чтобы не повредить провода во время укладки плитки.
3. Выполните еще один тест подключения перед установкой раствора.

Часто задаваемые вопросы | WE Пробка

Пробка поблекнет?
Нужно ли мне акклиматизировать этот пол перед укладкой?
Можно ли укладывать пробковый пол на лучистое тепло?
Можно ли укладывать пробковые полы на кухне?
Можно ли укладывать пробковый пол в ванной?
Может ли тяжелая мебель повредить пол?
Могут ли когти моих питомцев повредить пол?
Что такое пробка?
Почему я должен использовать пробку?
Могу ли я положить пробку в свой подвал?
Каковы преимущества пробкового пола?
Что такое пробковая подкладка WECU и зачем ее использовать?
Как ухаживать за пробковым полом?

Пробка поблекнет?

Да , воздействие света может привести к осветлению пробки.Это можно свести к минимуму, если использовать окна, обработанные УФ-защитой. Следует избегать воздействия прямых солнечных лучей.

Нужно ли мне акклиматизировать этот пол перед укладкой?

Клееные плитки и доски Classic Collection должны акклиматизироваться в комнате, где они будут установлены, как минимум за три дня до укладки (с соблюдением требований к температуре и влажности, как указано в инструкциях по укладке). Из коробки следует извлечь пробковый пол и пластик, в который он упакован, чтобы обеспечить надлежащую акклиматизацию.

Плавающие полы Avant-Garde Collection НЕ ДОЛЖНЫ проходить акклиматизацию перед укладкой . Плавающие полы следует устанавливать прямо из коробки.

Можно ли укладывать пробковый пол на лучистое тепло?

WE Пробковые полы подходят для полов с подогревом. Следует отметить, что пол, уложенный в теплый пол, может быстрее стать влажным или высохнуть. Рекомендуется использовать увлажнитель воздуха. Температура поверхности пола не должна превышать 85 градусов по Фаренгейту.В теплый пол необходимо дать поработать 5-6 дней до укладки вне зависимости от времени года. Плитки и доски Classic Collection с покрытием Greenshield необходимо укладывать с помощью клея, совместимого с пробкой и лучистым теплом.

Можно ли укладывать пробковые полы на кухне?

Да , мы рекомендуем устанавливать плавающие полы ПОСЛЕ установки шкафов, поскольку это может «заблокировать» эту часть пола и не позволить ей равномерно расширяться и сжиматься.Наклеенные плитки и доски можно укладывать до или после шкафов.

Можно ли укладывать пробковое покрытие в ванной?

Мы не рекомендуем использовать плавающие полы в ванной комнате, но клееные плитки и доски вполне подойдут. Мы рекомендуем уплотнить края душа / ванны и унитаза. Дополнительный слой уретана (или воска, если вы установили пол, покрытый воском) после укладки будет полезным для герметизации швов в ванных комнатах.

Может ли тяжелая мебель повредить пол?

Тяжелая мебель может выступить на любом полу. У пробки есть память, поэтому, как только давление со стороны мебели будет снято, пол со временем вернется в норму. Рекомендуется использовать войлок на ножках всей мебели для защиты отделки пола, а также использовать подставки для мебели, чтобы перенести вес с небольших участков.

Могут ли когти моих питомцев повредить пол?

Хорошо воспитанные домашние животные не должны представлять угрозы для вашего пробкового пола.Однако чрезмерное копание и царапание могут повредить любой пол. Уретановое или восковое покрытие может поцарапать когти вашего питомца. Важно, чтобы их когти были подстрижены, чтобы уменьшить количество царапин до самого конца.

Что такое пробка?

Пробка – это кора дуба, известного в ботанике как Quercus Suber. Это вечнозеленое растение, которое растет в районах, граничащих со Средиземным морем.

Почему я должен использовать пробку?

Пробка – уникальный натуральный продукт с замечательными свойствами, не имеющими себе равных среди других натуральных материалов.Один кубический дюйм пробки состоит не менее чем из 200 миллионов полностью закрытых ячеек с воздухом. Эти ячейки придают пробке свойства упругости, прочности, влагостойкости, теплоизоляции и звукоизоляции.

Можно ли положить пробку в подвал?

WE Cork рекомендует устанавливать только плавающий пол в подвале или других помещениях, расположенных ниже уровня земли.

В чем преимущества пробкового пола?

Преимущества пробковых полов: упругость, долговечность, влагостойкость, термическая и звукоизоляция. Пробка по своей природе гипоаллергенна, противомикробна и устойчива к насекомым.

Что такое пробковая подкладка WECU и зачем ее использовать?

WECU (пробковая подкладка – произносится «мы видим тебя») – WECU Soundless и Soundless + соответствуют стандартным строительным нормам и обеспечивают превосходный контроль звука. WECU Crackless + / Silently предлагает изоляцию от трещин под напряжением под керамической плиткой и мрамором, а также звукоизоляцию под ламинатом.

WECU также действует как теплоизолятор при установке под лучистым теплом, помогая предотвратить потерю тепла на нижний пол.Ваша система лучистого отопления будет экономически более эффективной.

Как ухаживать за пробковым полом?

Уход за вощеным пробковым покрытием WE:
Регулярная чистка: обработайте вощеный пробковый пол WE с вощеным покрытием с помощью пасты хорошего качества (например, мясного воска) и полировки.

Тяжелая очистка: Удалите старый воск и грязь с помощью механической полировальной машины, используя диск из стальной ваты 00, диск для наждачной бумаги с зернистостью 150-180 или нейлоновую сетку. Нанесите несколько слоев воска и полируйте между каждым слоем подушечкой из овечьей шерсти.

Уход за лаком и полиуретановым матом WE Пробковое покрытие:
Регулярная чистка: Пропылесосьте и / или смочите шваброй мягким очистителем для деревянных полов или раствором, состоящим из одной части белого уксуса и четырех частей воды.

Если требуется более блестящий вид: нанесите жидкий полироль и / или полируйте пол.
НЕ ИСПОЛЬЗУЙТЕ ПРОДУКТЫ, СОДЕРЖАЩИЕ ВОСК.

Как подготовить бетон для укладки плитки Учебный центр

Создайте городской шик с нашей коллекцией Салерно.Городской бетон из керамогранита Салерно в пыли. Артикул: 151

Считаете, что перед укладкой плитки вам нужно укладывать слой фанеры или цементную плиту на бетонный пол? Прежде чем выполнять всю дополнительную работу, узнайте, насколько легко укладывать плитку на бетон. Узнайте, какие меры предосторожности следует предпринять перед укладкой плитки, и узнайте, как подготовить бетонный пол к укладке плитки. Помните, что разные типы напольной плитки имеют разные требования к обращению и укладке.

Заказать образцы бесплатно

Получите 5 бесплатных образцов. Кредитная карта не требуется.

Образцы отправляются прямо к вашей двери.

Что нужно знать перед укладкой плитки на бетон

Хотя вам не нужно укладывать подстилку между бетоном и плиткой, вам необходимо подготовить поверхность перед укладкой плитки. В конце концов, трещины и неровности в бетоне могут вызвать повреждение плитки выше, а неконтролируемая влажность в бетоне может разрушить раствор и расшатать плитку.Когда вы потратите время на подготовку бетонного пола, у вас будет больше шансов создать ровную плитку, которая будет отлично выглядеть и долговечна. Взгляните на два самых распространенных варианта подготовки бетонного пола.

Укладка плитки непосредственно на бетонный пол

Во многих случаях плитку можно укладывать прямо на бетонную поверхность, которая от природы твердая и долговечная. Этот вариант лучше всего работает, когда бетонный пол находится в хорошем состоянии, поэтому соблюдайте все приведенные ниже шаги, чтобы устранить трещины, заполнить углубления и убедиться, что пол выровнен.Большая керамическая плитка для пола потрескается под большой нагрузкой, если ее положить на неровный пол.

Установите разделительную мембрану между бетоном и плиткой

Даже если ваш бетонный пол сейчас в отличном состоянии, он не всегда будет так выглядеть. Бетонные полы могут легко образовывать трещины при смещении основного фундамента, и почти каждый фундамент со временем испытает хотя бы незначительные смещения. Вы можете ожидать, что ваш бетонный пол в конечном итоге потрескается.

Чтобы предотвратить передачу этих движений на плиточный пол, рассмотрите возможность установки разделительной мембраны между бетонной и плиточной поверхностями. Этот гибкий полиэтиленовый слой прост в установке и может защитить плитку как от растрескивания, так и от влаги.

Как подготовить бетонный пол под плитку

Ознакомившись с мерами предосторожности, которые следует соблюдать перед укладкой плитки, и выбрав вариант укладки, который лучше всего подходит для вашего пола, вы готовы приступить к работе.Выполните семь шагов ниже, чтобы придать бетонному полу отличную форму.

Эта серия также сочетает в себе четыре уникальных цветовых варианта с красиво оформленными декоративными элементами с замысловатыми геометрическими узорами. С изображением керамогранита Salerno Urban Concrete в сером цвете. Артикул: 151

1. Соберите все необходимое

Прежде чем приступить к работе, найдите время, чтобы собрать все необходимые материалы и инструменты. Вам понадобится:

• Коробчатый вентилятор (опция)
• Щетка
• Состав для ремонта бетона
• Герметик для бетона
• Очиститель для обезжиривания
• Поддон
• Ведро на пять галлонов
• Ролик с выдвинутой ручкой
• Тряпка
Щетка
• Разъединяющая мембрана (опция)

2.Подмести пол

Независимо от того, насколько грязным или чистым выглядит бетонный пол, начните процесс с подметания пола. Используйте веник и совок, чтобы тщательно очистить всю поверхность, и убедитесь, что вы удалили всю скопившуюся грязь, пыль и мусор.

3. Очистите пол

После подметания тщательно протрите пол, чтобы удалить стойкую грязь и стойкие пятна. Налейте в ведро несколько столовых ложек обезжиривающего очистителя и добавьте около галлона теплой воды, чтобы создать чистящий раствор.Используйте раствор и щетку для чистки, чтобы тщательно очистить пол. Хотя вы не захотите пропустить ни одного пятна, вам следует потратить дополнительное время на очистку жирных или жирных участков.

Не уверены, какие обезжиривающие средства работают лучше всего? Выбирайте стандартное мыло для мытья посуды или смесь с тринатрийфосфатом.

4. Промойте пол

После того, как вы натрите пол, ополосните его теплой водой. Сосредоточьтесь на одной изолированной секции за раз и используйте полотенца или тряпку, чтобы сушить каждую секцию по ходу дела.

Поскольку перед переходом к следующему шагу вам нужно, чтобы пол полностью высох, дайте ему высохнуть в течение суток. Если уровень влажности относительно высок или если в помещении не так много естественной циркуляции, используйте коробочный вентилятор, чтобы увеличить циркуляцию и быстрее высушить пол.

5. Заплатить любые трещины

После тщательной очистки пола необходимо заделать трещины в бетонном полу, так как они могут расшириться и привести к смещению или поломке плитки наверху.Используйте мастерок, чтобы нанести состав для ремонта бетона на место каждой трещины.

Несмотря на то, что трещины следует заполнить, необходимо следить за тем, чтобы на поверхности пола не оставалось лишнего состава. Используйте плоский край шпателя, чтобы разгладить каждый участок и убедиться, что пол остается ровным. Имейте в виду, что неровности и неровности бетонного пола могут стать причиной поломки или раскачивания плитки после укладки.

6. Заполните все углубления

Если бетонный пол имеет вмятины или изъяны из-за первоначальной укладки или последующего повреждения, их тоже необходимо отремонтировать.Используйте состав для ремонта бетона, чтобы заполнить любые углубления, следя за тем, чтобы поверхность пола оставалась ровной. Дайте поверхности пола высохнуть не менее 12 часов и убедитесь, что пол полностью высох, прежде чем переходить к следующему шагу.

7. Нанесите герметик

После очистки, ремонта и ремонта бетонного пола вы будете готовы его заделать. Этот процесс создает защитный слой, который предотвращает проникновение влаги через бетон в плиточный пол.

Используйте валик с удлиненной ручкой, чтобы нанести герметик для бетона. Обязательно покрывайте весь пол, чтобы создать эффективный защитный слой. Следите за тем, чтобы поверхность оставалась ровной, и избегайте образования неровных слоев герметика. Дайте герметику полностью высохнуть.

8. Положите мембрану (дополнительно)

Если вы решили использовать разделительную мембрану между бетонным полом и плиточным полом, вы можете установить ее после нанесения герметика.Следуйте инструкциям производителя, чтобы равномерно уложить мембрану на бетонный пол.

Ямочный ремонт и герметизация бетонного пола требует дополнительных усилий и времени, но эти важные шаги гарантируют, что поверхность будет поддерживать плитку на долгие годы. После того, как вы подготовите бетонный пол, вы будете готовы выложить плитку и создать свой идеальный дизайн.

Коллекция Urban Concrete – идеальный выбор для создания современного пространства с нуля. Показывая светлый городской бетон из керамогранита Салерно.Артикул: 151

Заказать образцы бесплатно

Получите 5 бесплатных образцов. Кредитная карта не требуется.

Образцы отправляются прямо к вашей двери.

.
