Труба РЕХ для тёплого пола

Система водяного напольного обогрева предполагает наличие котла с теплообменником, в котором происходит нагревание теплоносителя. Горячая вода из котла поступает в магистраль, которая находится на полу. Проходя по водяному контуру, теплоноситель остывает и возвращается вновь в теплообменник.

Содержание статьи

  • Характеристики трубы РЕХ
  • Как соединить трубы?
  • Как проводят монтаж магистрали?

Для магистрали используют оцинкованные, медные и пластиковые трубы, которые могут выдерживать высокие температуры. Вода, выходящая из котла, имеет температуру 80 0С.

Для напольного обогрева рекомендуют использовать магистрали РЕХ из сшитого полиэтилена.

Они обладают уникальными характеристиками. Их легко укладывать на основании пола. Какие особенности имеют трубы РЕХ? Как осуществлять монтаж водяной магистрали?

Характеристики трубы РЕХ

Контур из сшитого полиэтилена применяют для холодного и горячего водоснабжения. Материалом для изделий является полиэтилен определённой плотности. Для сшивания используют различные методики. В зависимости от способа производства трубы подразделяют на классы:

  • РЕХ-а – изготавливается из полиэтилена высокой плотности; для производства используют пероксидную методику; полиэтилен расплавляют при высокой температуре, достигая аморфного состояния вещества; изделия формируют методом экструзии: продавливают аморфную смесь через формующее отверстие;
  • РЕХ-b – для производства используют полиэтилен средней плотности; материал размягчают, достигая твёрдообразного состояния; сшивку выполняют после экструзии;
  • РЕХ-с – сырьём для данного вида изделий служит полиэтилен средней плотности; сшивку производят при нормальной температуре окружающей среды; сырьё находится в твёрдом состоянии.

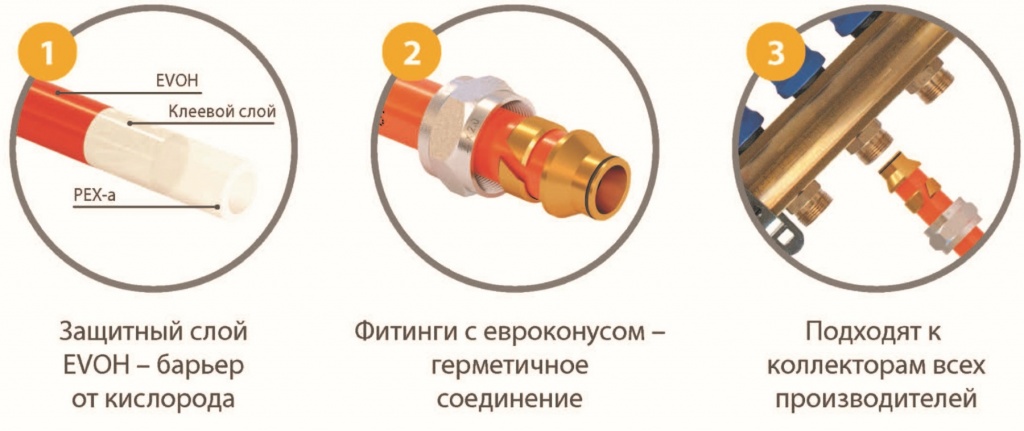

РЕХ-а представляет собой многослойную трубу. Внутренний и внешний слой образован сшитым полиэтиленом. Между ними находится алюминиевая вставка, которая поддерживает постоянную форму изделия. Все слои соединены клеевым раствором. Он не изменяет свои свойства при повышении или понижении температуры. Изделия из полиэтилена имеют отличные характеристики, но через защитные слои к теплоносителю могут проходить молекулы кислорода, которые насыщают воду.

Чтобы устранить проникновение кислорода внутрь трубы, стали использовать изделия с внешним защитным слоем EVOH. Он представляет собой тонкий слой пластика, выполненного из поливинилэтилена. Защитный слой является кислородным барьером для теплоносителя, который циркулирует в водяном контуре.

Для напольного обогрева используют трубу РЕХ-а. В жидкостной магистрали циркулирует горячая вода, но отдавая тепло, она остывает. Магистраль из сшитого полиэтилена РЕХ-а хорошо выдерживает изменение теплового режима. Они могут функционировать при температуре 160 0С. Изделия не деформируются, сохраняя целостность покрытия при заниженных температурах. РЕХ-а выдерживает мороз -10 0С. Для тёплого пола рекомендуют использовать трубу 16*2 мм.

  • Пластиковые изделия выдерживают не только высокий и низкий тепловой режим, но и высокое давление теплоносителя. Магистраль функционирует нормально при давлении более 10 бар. Материал устойчив к гидроудару.
  • РЕХ-а обладает высокой эластичностью. РЕХ-b – легко ломаются, трубы твёрдые. РЕХ-с отличаются нормальной эластичностью, но к высоким температурам изделия не приспособлены. Их рекомендуют использовать для холодного водоснабжения.
  • Пластичность РЕХ-а позволяет укладывать водопровод с изгибами до 5 диаметров. Данная характеристика является привлекательной для монтажа магистрали для системы тёплый пол.
  • Отмечается высокая прочность материала.
  • Пластик долговечный. Он не подвергается коррозии, инертен к химическим средам строительных растворов.
  • Труба для тёплого пола диаметром 16 мм обладает малым весом, что облегчает монтаж водопровода.

Важным свойством труб РЕХ-а является наличие «памяти» формы материала. Данную характеристику используется при монтаже водяной магистрали. Можно увеличивать диаметр трубы с помощью специальных инструментов, но материал всегда стремится вернуться в исходное состояние.

Изделие РЕХ-b данной характеристикой не обладают. У РЕХ-с свойство «памяти формы» сильно снижено. Какие способы используют для соединения водопровода?

Как соединить трубы?

Для соединения участков магистрали из сшитого полиэтилена используют фитинговое соединение. Фитинги используют латунные, бронзовые или из пластика, который выдерживает высокие температуры. Выбирают втулки и обжимные кольца определённого диаметра. Для магистрали водяного отопления выбирают трубы для тёплого пола РЕХ 16*2 мм, 20, 35 мм. Толщина стенки 2 мм. Производятся они в бухтах. Длина изделия в бухте 40-50 м.

Приобрести их можно в Москве и в других крупных городах. Для водяной магистрали участки соединяют напрессованным способом. Для монтажа необходимо использовать расширитель с насадками определённого диаметра и прессовочные клещи. Как соединяют трубы?

  1. Необходимо выровнять край трубы. Для этого её располагают горизонтально и отрезают конец под углом 900.
  2. Надевают обжимное кольцо.
  3. На расширитель устанавливают насадку, которая будет соответствовать диаметру изделия.
  4. Размещают насадку внутри трубы, поворачивают её на 1200. Выжидают минуту.
  5. Изымают инструмент и вставляют фитинг. Через минуту материал восстановит свою форму. Полиэтилен плотно прилегает к фитингу.
  6. Далее работают с прессовочными клещами. С помощью инструмента надвигают обжимное кольцо на фитинг.

Соединение между трубами для тёплого пола РЕХ прочное. Швов практически не образуется. Полиэтилен соединяется с фитингами на молекулярном уровне. Герметики не используют. Изъять фитинг невозможно. Если возникает такая необходимость, то участок соединения вырезают.

Как проводят монтаж магистрали?

Для водяного напольного обогрева потребуется ровная поверхность чернового основания. Рекомендуют выполнить стяжку, наливной пол или использовать самовыравнивающую смесь. Укладку водопровода производят на сухой поверхности. Рекомендуют использовать изоляционные материалы, чтобы всё тепло от водяного контура направлялось к полу.

  1. Основание закрывают тонкой полиэтиленовой плёнкой.
  2. Укладываю теплоизоляцию. Рекомендуют использовать контурное покрытие из пенополистирола «Rehau». Труба для тёплого пола РЕХ хорошо подходит к контуру покрытия. Магистраль укладывают «змейкой» или «улиткой», обводя выступающие контуры-бобышки. Они обжимают трубу с боковых сторон, надёжно фиксируя её на определённом месте.
  3. Магистраль подводят к коллектору, который имеет выход для горячей и охлаждённой воды. Подключают всю систему к нагревательному котлу. Проводят тестирование системы обогрева.
  4. Заливают тёплый пол с трубами РЕХ бетонной стяжкой глубиной до 8 см.

В качестве утеплителя для основания пола используют плиты из пенопласта. На плиты располагают фольгированный материал. Это отражающий экран, который направит тепло вверх. Для укрепления магистрали используют армированную сетку и монтажные скобы.

Скобы устанавливают на сетку с определённым шагом. Они выполнены из пластика, имеют зубцы, направленные вниз. Зубцы не позволят водяному контуру изменить положение, выйти из паза.

Трубы РЕХ используют не только для напольного обогрева, но и для холодного и горячего водоснабжения. На внутренней поверхности изделия не образуется коррозии и соляного осадка, что продлевает срок службы водяного контура.

При нагревании сшитый полиэтилен РЕХ-а не выделяет токсичных веществ. Изделия используют на фармакологических предприятиях. Сшитый полиэтилен для РЕХ-а и РЕХ-с относят в группу экологически чистых изделий.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Загрузка…

Как подключить теплый пол к отоплению в частном доме

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Содержание

  1. Нормативы и ограничения
  2. Как подключить к центральному отоплению
  3. Подключение от радиатора
  4. Как подключить к котлу
  5. Схема с трехходовым клапаном
  6. Двухходовой клапан
  7. Схема подключения через насосно-смесительный узел
  8. Схема с терморегулирующим комплектом для одной петли
  9. Как подключить к однотрубной разводке
  10. Схема с узлом подмеса
  11. Гидравлический разделитель

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана.

Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности.

Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Вас может заинтересовать — теплый пол в каркасном доме.

Проектирование идеальной компоновки труб для теплого пола

Содержание

Введение в систему теплого пола и разводку трубопроводов

Планирование имеет решающее значение. На самом деле, это самая важная вещь, когда дело доходит до установки тепловых трубок.

Потратив необходимое время на максимально возможное и разумное количество непредвиденных обстоятельств, вы впоследствии сэкономите время. Вам нужно все измерить, чтобы знать, сколько изоляции, трубопроводов и других материалов вам нужно.

Если у вас нет чернового пола, вам необходимо его установить, а это значит, что вам также необходимо приобрести все необходимые материалы. Если у вас есть черновой пол, то его необходимо тщательно очистить, чтобы обеспечить долговечность труб после того, как вы завершили раскладку трубок для обогрева пола .

Преимущества напольного отопления

Системы, в которых горячая вода течет по трубам, называются системами мокрого пола. Влажные системы намного дешевле в эксплуатации, чем обычные радиаторы, печи или электрические системы под полом, которые называются сухими системами.

Также можно установить разные термостаты в каждой комнате, чтобы люди, живущие в доме, могли сами выбирать температуру. Поскольку в них используются непрерывные трубы без фитингов, мокрые системы протекают очень редко. Нередко правильно установленная мокрая система прослужит в течение всего срока службы дома.

Они также намного чище, чем газовые или масляные печи. Если у вас также есть тепловой насос, то летом вы можете переключиться на холодную воду и использовать систему как своего рода «внутренний кондиционер».

Понимание различных типов систем полов

Внутрипольные тепловые трубки используют воду из системы центрального отопления. Он перекачивает воду в расположенный в центре коллектор, который затем распределяет нагретую воду по остальной части дома.

Гибкие полимерные трубки легко скручиваются и скручиваются вокруг углов.

То же самое относится и к змеевикам, используемым для электрического нагрева. Электрические системы дешевле в установке, чем системы на водной основе, но их текущие расходы намного выше. Электрические системы также нагреваются и остывают быстрее, чем системы на водной основе.

При создании схемы трубопроводов для лучистого теплого пола вам придется учитывать небольшое пространство при укладке пола поверх водяной системы. Вам не придется делать это с электрической системой.

Факторы, которые следует учитывать

При проектировании схемы трубопроводов для лучистого теплого пола, кроме необходимости слегка приподнять пол при повторной установке, первое, что вам нужно сделать, это выбрать центральное место для коллектора. Вы также должны знать, как устроен и поддерживается пол.

Например, вы можете использовать один тип системы обогрева пола в помещении с балками пола и другой тип системы в помещении со стяжкой пола. В некоторых случаях система на водной основе должна быть установлена ​​в слое бетона для защиты труб.

Если это так, то вам необходимо учитывать дополнительный вес бетона, если вы устанавливаете систему тепловых трубок в полу в квартире, которая не находится на первом этаже, или на одном из верхних этажей отдельно стоящего дома. дом.

Инструменты и материалы

Для завершения проекта по установке вам понадобится всего несколько инструментов, связанных с трубами. Необходима высококачественная рулетка, физическая или лазерная. Вы должны быть в состоянии точно измерить все размеры, чтобы то, что вы устанавливаете, подходило без проблем.

Вам нужно уметь резать трубу, поэтому подойдет прочный труборез. Также нужно уметь крепить отрезанные трубы к коллектору и к центральному водонагревателю или тепловому насосу. Об этом позаботится правильный размер фиксирующих зажимов.

Инструмент для округления позволит вам свести все к минимуму или вообще без проблем. Что касается материалов, то вам потребуются сами трубы, коллектор отопления, а если вам нужно использовать бетон для своей установки, то вам понадобится и он, и стяжка.

Вам также понадобится инструмент для стяжки. Выбор трубы для теплого пола LESSO для вашей системы отопления будет мудрым решением. Перед началом установки важно убедиться, что у вас есть все необходимые инструменты и материалы, чтобы избежать задержек и осложнений.

Пошаговое руководство

Если вы планируете установить систему отопления, важно знать, что выполнить эту задачу самостоятельно может быть довольно сложно. Мы настоятельно рекомендуем обратиться за профессиональной помощью для установки. Однако, если вы решили взяться за эту задачу самостоятельно, у нас есть несколько советов, которые вам помогут.

Сначала нужно снять старый пол. После того, как вы это сделаете, полностью очистите пол. Если вам нужно использовать стяжку, бетон или и то, и другое, подготовьте то, что вам нужно. Пока он смешивается, обязательно соберите все, что вам нужно, чтобы установить правильный вид изоляции. Помните, что по закону изоляция в новостройках должна быть толщиной 10 см, а при ремонте – всего 5 см.

Найдите хорошее место для коллектора в центре жилища. Есть старый анекдот: «Если ничего не помогает, прочитайте инструкции». В случае установки такой системы отопления лучше всего перед началом укладки труб или заливки бетона ознакомиться с инструкцией.

Когда вы маркируете трубы, чтобы убедиться в правильности расхода, начните с котла. В то время как подключение труб к неправильной части коллектора не разрушит систему, это сделает систему крайне неэффективной.

Как и в случае с любой подобной работой, проверяйте все дважды. «Семь раз измерь, один раз установи» — хорошее правило. Чтобы предотвратить образование воздушных карманов внутри системы, заполняйте ее водой медленно. Проверьте наличие таких воздушных карманов и создайте давление в системе перед повторной укладкой пола.

Если вы что-то упустили, то справиться с любой возможной протечкой гораздо проще, если не нужно снова поднимать пол. Если вы устанавливаете эту систему зимой, не забудьте добавить в систему антифриз.

Советы по устранению неполадок

Возможно, одна комната не нагревается после установки системы. Это может быть термостат. В системе может быть воздух. Также может быть оторванный провод.

Проверьте батарейки в термостате. Если вся система не нагревается, возможно, проблема в запорных клапанах коллектора. Или помпа вышла из строя. Смесительный клапан мог засориться грязью.

При устранении неполадок всегда проверяйте только одну вещь за раз. Проверяйте последовательно каждый элемент и записывайте, что вы найдете. Например, если вы проверили батареи в термостате, и они в порядке, то проблема должна быть в проводке или внутри труб, если все остальное работает.

Аналогично, если провода исправны, воздуха нет, а в термостате исправные батарейки, то смесительный клапан может застрять в неправильном положении. Помните, что вам, возможно, придется вызвать профессионального мастера по ремонту, чтобы решить некоторые из этих проблем.

Распространенные ошибки, которых следует избегать

Ошибка № 1, которую вы можете совершить при установке системы напольного покрытия, — это отсутствие планирования. Просто “погуглить” не получится. Не устанавливайте изоляцию под бетон.

Это противоречит цели. Не забудьте выполнить тест на давление. Вы же не хотите, чтобы ваша только что установленная система напольного покрытия лопнула. Не делайте тест давления воздуха. Вместо этого сделайте тест воды.

Заключение

Установить систему «теплый пол» несложно. Вам просто нужно правильно играть, иметь нужные материалы и инструменты, а также четкий набор инструкций по установке, которым вы должны следовать по порядку. Не забудьте подписаться на LESSO , где вы можете найти больше полезных руководств и советов!

Часто задаваемые вопросы о трубах для теплого пола

На каком расстоянии должны быть трубы теплого пола?

Идеальное расстояние между трубами зависит от типа системы напольного отопления, размера помещения и желаемой тепловой мощности. Тем не менее, общее эмпирическое правило заключается в том, чтобы размещать трубы на расстоянии 12-18 дюймов друг от друга.

Какой самый эффективный способ запустить теплый пол?

  • Утеплите дом, чтобы предотвратить потерю тепла.
  • Установите термостат на комфортную температуру.
  • Используйте программируемый термостат.
  • Выключайте пол с подогревом, когда вы им не пользуетесь.
  • Регулярно проводите техническое обслуживание системы подогрева пола.

Какой пол лучше сохраняет тепло?

  • Плитка: Плитка — хороший выбор для напольного покрытия, сохраняющего тепло. Он изготовлен из плотного материала, способного хорошо поглощать и сохранять тепло. Плитка также долговечна и легко моется.
  • Камень. Камень — еще один хороший выбор для напольного покрытия, сохраняющего тепло. Он также долговечен и может добавить нотку роскоши в ваш дом.
  • Искусственная древесина: Искусственная древесина представляет собой хороший компромисс между стоимостью и эксплуатационными характеристиками. Он не такой плотный, как плитка или камень, но все же более плотный, чем ковер или ламинат. Инженерная древесина также долговечна и легко чистится.
  • Винил. Винил — хороший вариант для людей с ограниченным бюджетом. Он не такой плотный, как плитка или камень, но все же более плотный, чем ковер или ламинат. Винил также долговечен и легко моется.

Рекомендуем прочитать

Труба

Как выбрать трубы для центрального отопления?

Если вы задаетесь вопросом, как выбрать трубу для центрального отопления, вы попали по адресу. Здесь мы описываем различные трубы и их функции

Подробнее »

Труба

Полное руководство по трубам для напольного отопления

В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть дом. Напольное отопление может излучать

Подробнее »

Как установить систему подогрева пола

Uponor

Перед установкой системы подогрева пола Uponor, почему бы не потратить несколько минут на прочтение некоторых полезных советов

Узнайте больше о системах напольного отопления Uponor

Сложно ли установить систему теплого пола?

Несмотря на то, что установить систему подогрева пола несложно, существует несколько принципов проектирования, которым необходимо следовать, чтобы обеспечить долгий срок службы вашей системы. По сути, источник тепла часто такой же, как и в стандартной традиционной радиаторной системе, но материалы и способ распределения отличаются.

Принципы проектирования

  •  Имеется центральная распределительная точка, коллектор, который обслуживается основным источником тепла и распределяет теплую воду по трубам системы УФГ
  •  UFH работает с низкой температурой воды на подаче и обратке, поэтому требуются собственные регуляторы температуры воды и собственный насос
  • UFH использует всю площадь пола в качестве теплоносителя, заменяя радиаторы или конвекторы
 Обратите внимание. Рекомендуется, чтобы монтаж системы напольного отопления Uponor выполнял сертифицированный инженер.

Какие советы есть у Uponor по подготовке к установке напольного отопления

  •  Для прокладки трубы в первый раз требуется два человека; один человек держит бухту трубы и разворачивает ее, а второй человек, находящийся в паре метров позади, закрепляет трубу на месте. Для облегчения врезания трубы в изоляцию мы советуем инвестировать в комбинированный степлер.
  • При использовании разматывателя труб требуется только один человек. Поместите разматыватель в другую комнату и вытащите трубу по мере необходимости. (только PEX)
  • Проверьте, какие регуляторы температуры воды будут использоваться и где они должны быть расположены, чтобы обеспечить достаточно места для коллектора
  • Проверьте положение коллектора и установите коллектор перед прокладкой трубопровода.
  • Убедитесь, что труба не перекручивается при обращении, так как ее установка может стать неудобной. Труба будет слегка искривляться на изгибах, но линия печати является хорошим ориентиром при укладке трубы.
  • В холодных условиях монтаж и обращение с ним будут проще, если перед установкой
  • трубы оставят на ночь в отапливаемом помещении.
  • Во избежание перегибов всегда вытягивайте трубу, чтобы придать ей форму, а не сгибайте ее и не пытайтесь с усилием установить ее на место.
  • Если труба перегибается, перегиб можно устранить одним из этих двух способов, в зависимости от устанавливаемой системы:
    1. При использовании трубы MLC осторожно сожмите изгиб/складку с помощью мягких плоскогубцев и восстановите изгиб в сторону от изгиба.
    2. При использовании трубы PEX аккуратно нагрейте изгиб/складку с помощью теплового воздушного пистолета (НИКОГДА не используйте открытое пламя), пока труба не станет теплой рукой, не более 130°C
  • Всегда отрезайте трубу под прямым углом и используйте резак для пластиковых труб, чтобы на концах трубы не было заусенцев. Важно добиться чистого реза под прямым углом к ​​трубе.

Совместимы ли системы напольного отопления Uponor с бетонными полами?

Если коротко, то да. Тем не менее, мы рекомендуем, если изоляция уже установлена ​​под бетонной плитой, над плитой должна быть установлена ​​изоляция с минимальным тепловым сопротивлением 1,25 м2 К/Вт (эквивалентно изоляционным плитам Uponor 50 мм Rolltec), чтобы улучшить время отклика системы UFH.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
