Монтаж кабельного теплого пола под плитку
Электрический теплый пол.
Нагревательный кабель на сетке в рулоне
Публикую первую статью летнего (2017) Конкурса статей, которая посвящена электрическому теплому полу. Автор – Евгений из Новокузнецка.
Кабельный электрический пол
Расскажу про то, как, на даче укладывал и подключал теплый пол. Пол кабельный, состоит из одного кабеля, который через терморегулятор с датчиком подключается к 220В. Такой пол еще называют термоматом или нагревательным матом, так как он закреплен на тонкой сетке и напоминает мат с закрепленным нагревательным кабелем.
Кабельный электрический теплый пол на мате
Нагревательный кабель имеет определенное сопротивление и когда по нему протекает ток он работает как нагревательный элемент.
Кабель имеет сопротивление не на всей своей длине. Концы, которые выходят из пола для подключения, сделаны из обычного медного гибкого провода и не нагреваются. Место соединения холодной и горячей части обозначено, и сделано через надежную муфту. На фото все показано.
Нагревательный кабель – холодная и горячая части
Резать такой кабель нельзя. Он покупается исходя из площади, которую нужно обогревать.
Ситуация с отоплением
У меня на даче слабый отопительный котел, изначально неправильно спроектирован, поэтому вопрос отопления стоял остро, и мог решиться только при помощи электричества. Нужно было дополнительно отапливать прихожую, сан-узел и коридор, поскольку там радиаторов отопления вообще не было. Поскольку планировал там укладывать плитку, то решил сразу уложить под плитку теплый пол.
Укладка электрического теплого пола
Укладывать электрический теплый пол под плитку не сложно. Нагревательный мат раскладывается и крепится к черновому полу, и заливается стяжкой. Резать кабель нельзя, но можно резать сетку, к которой прикреплен нагревательный кабель.
Самостоятельная укладка электрического теплого пола под плитку
Сетка нужна для удобства монтажа кабеля под плитку.
Самостоятельная укладка электрического теплого пола под плитку.
Расстояние от стены – 10 см.
В инструкции пишут, что под низ теплого пола нужно подкладывать утеплитель. Но я этого делать не стал, поскольку под полом у меня подвал, и тепло пойдет туда, это не помешает зимой. Еще сомневаюсь в качестве сцепки плитки с полом, если стяжка с теплым полом будет лежать на утеплителе.
Кабельный электрический теплый пол – монтаж под плитку
Потом пригласил плиточника, который поверх стяжки с полом уложил плитку.
Подключение теплого пола к терморегулятору
Теперь нужно подключить теплый пол. У меня используется терморегулятор для теплого пола, схема его подключения указана на корпусе. Также схема подключения есть в инструкции к регулятору.
Этот кабель можно просто подключить в розетку, и он будет работать. Но тогда не будет обратной связи и периодически его нужно выключать самостоятельно.
Подключение кабеля к электропитанию
В комплект к терморегулятору входит датчик температуры, которой нужно обязательно подключать.
Если его не подключить (у меня был обрыв), то пол будет постоянно включен, и может перегреться.
Датчик теплого пола – терморезистор для измерения температуры
Комплект регулятора теплого пола – термоконтроллер и датчик температуры
Подключение датчика теплого пола – согласно схеме, тоже ничего сложного, два провода датчика на две клеммы терморегулятора.
Датчик нужно установить так, чтобы случайно не повредить его провод. Я для этого использовал гофру:
Монтаж датчика теплого пола
Датчик крепится между двумя участками “горячего” кабеля.
Питание 220В и нагрузка (нагревательный кабель) тоже подключаются в свои клеммы:
Подключение теплого пола к терморегулятору
Подключение в установочной коробке показано ниже:
Подключение теплого пола и датчика к терморегулятору
Монтаж регуляторов температуры
У меня теплым полом обогревается 3 помещения, поэтому в коридоре я установил 3 регулятора:
Монтаж регуляторов температуры электрического теплого пола
Монтаж регуляторов температуры электрического теплого пола
Была идея установить все три регулятора под одну тройную рамку, вместе.
Но оказалось корпус регулятора больше, чем у обычной розетки, и рамок таких нет. Поэтому, поставил их раздельно, получился целый пульт управления в коридоре, вот что получилось:
Монтаж регуляторов температуры электрического теплого пола
Настройка регулятора
Настройка сводится к установке пределов регулирования. Для этого нужно ослабить винт-фиксатор, и сдвинуть флажки ограничителей так, чтобы они ограничивали пределы вращения ручки установки температуры.
Настройка регулятора температуры теплого пола
Подробнее в инструкции к регулятору:
Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола
Инструкция по подключению, монтажу и настройке регулятора электрического теплого пола
Инструкции
Инструкции к кабельному теплому полу и к терморегулятору можно скачать тут:
• Hem-DH-Z — Инструкция / Инструкция к кабельному электрическому теплому полу — 14 стр, на русском, pdf, 4.
08 MB, скачан: 1899 раз./
От Администратора блога СамЭлектрик.ру: Прошу голосовать за Евгения, кому понравилась статья. Голосование начнется, когда будут опубликованы все статьи Конкурса (конец апреля-начало мая). Чтобы не пропустить начало и проголосовать, подписывайтесь на получение новых статей и вступайте в нашу группу ВК!
Видео
Монтаж теплого пола под плитку можно увидеть на видео:
Источник
Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола
Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.
Выбор оптимального варианта
Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.
Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.
Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.
Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.
Монтаж теплого электрического пола
Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.
Подготовка поверхности
Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.
- Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
- При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

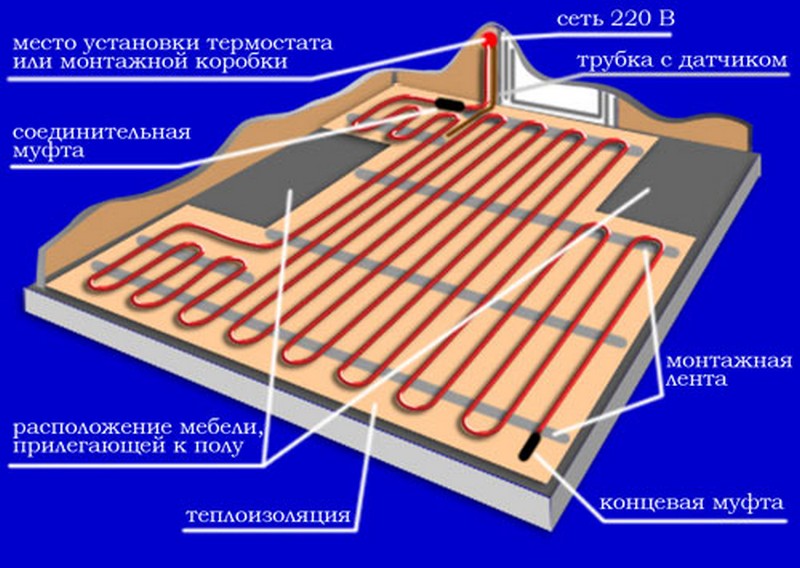

Составление схемы укладки — как лучше уложить теплый пол
Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.
При составлении схемы необходимо придерживаться следующих рекомендаций:
- Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
- Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
- Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.
Правила выполнения расчетов
Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:
- Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
- Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.
В обоих случаях во внимание принимается качество теплоизоляции помещения.
При выполнении расчетов необходимо вычислить полезную площадь помещения.
Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.
Проверка электропроводки
Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.
При необходимости электропроводку в помещении следует заменить на более мощный вариант.
Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.
Как правильно класть утеплитель на пол под плитку
Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.
После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.
Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.
Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.
Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь.
Чтобы избежать этого конец гофры заливают герметиком.Контрольные измерения
Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.
Фиксация нагревательных кабелей или матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.
Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.
В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее.
Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
Стяжка
Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:
- Песок — 4 части.
- Цемент — 1 часть.
- Щебень — 5 часть.
- Вода – 0,6 части.
Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.
Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца.
Не допускается преждевременное включение системы.
Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.
Отделка пола плиткой
Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.
На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.
Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола
Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области.
Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.
Выбор оптимального варианта
Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.
Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.
Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.
Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения.
По этому параметру в специализированном магазине приобретают рулон нужного размера.Монтаж теплого электрического пола
Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.
Подготовка поверхности
Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.
- Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
- При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.
Составление схемы укладки — как лучше уложить теплый пол
Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.
При составлении схемы необходимо придерживаться следующих рекомендаций:
- Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
- Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
- Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.
Правила выполнения расчетов
Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:
- Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
- Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.
В обоих случаях во внимание принимается качество теплоизоляции помещения.
При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.
Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.
Проверка электропроводки
Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку.
Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.
При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.
Как правильно класть утеплитель на пол под плитку
Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.
После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту.
Она компенсирует расширение напольного покрытия при нагревании.
Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.
Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.
Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
Использование гофры позволяет избежать непредвиденных повреждений датчика.
Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.Контрольные измерения
Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.
Фиксация нагревательных кабелей или матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.
Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.
В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
Стяжка
Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:
- Песок — 4 части.
- Цемент — 1 часть.
- Щебень — 5 часть.
- Вода – 0,6 части.
Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.
Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см.
Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.
Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.
Отделка пола плиткой
Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.
На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.
Источник
Монтаж теплого пола в Уфе – цена за м2
- Главная
- /Виды работ
- /Полы
- /Теплый пол
Цены
Примеры
Компания «Умелые руки» производит монтаж теплых полов в Уфе по цене ниже средней.
Эту относительно новую технологию все чаще применяют для обогрева квартир или загородного жилья. Укладка электрического и водяного теплого пола — надежный и экономичный способ обогрева. Обращайтесь в нашу компанию!
Керамическая плитка — самый распространенный вариант отделки в ванной, на кухне и в прихожей. Но у нее есть один недостаток: слишком холодная поверхность. Наши специалисту монтируют водяной и электрический теплый пол под плитку, который устраняет эту проблему. Вы сможете наступать на пол в ванной босыми ногами и чувствовать приятное тепло. Средний срок работы подобных систем составляет 20-30 лет, причем обслуживание не требуется. | В нашей компании можно заказать монтаж теплого пола под ламинат. Установка проходит очень быстро. Достаточно выровнять основание, постелить теплоизоляцию, разместить кабель, водяную систему или пленку и подключить терморегулятор. |
После этого можно укладывать ламинат. Работу лучше поручить специалистам, чтобы быть уверенным в безопасности и долговечности системы.Бесплатный вызов специалиста
Работа по договору
Гарантийные обязательства
Контроль качества
Профессионализм
Ремонт под ключ
Электрический теплый пол в стяжку под плитку или ламинат стоит недорого и быстро монтируется. Чаще всего его укладывают в тонкую стяжку 3-5 см. Некоторые системы можно стелить поверх старой стяжки. Укладка кабеля производится по всей площади помещения, за исключением участков вдоль стен или под крупной мебелью и техникой.
Пример работ 1
Пример работ 2
Водяной теплый пол — это система гибких и надежных труб в стяжке, по которым циркулирует горячая вода. Он может включаться в общую систему отопления или работать автономно, эффективно обогревая большие площади. Монтаж водяной системы сложнее электрической, на вам не стоит об этом беспокоиться.
Наши специалисты выполнят работу под ключ, а вам останется только наслаждаться результатом.
Цена на укладку теплого пола в Уфе специалистами компании “Умелые руки”. Возможны нестандартные индивидуальные решения!
| Укладка электрического теплого пола (с подключением) | ед. | |
| Монтаж водяного теплого пола | ед | договорная |
| Инфракрасный пол | м² | от 470 |
| Пленочный пол | м² | от 470 |
| Укладка нагревательных матов | м² | от 490 |
| Монтаж терморегулятора в кирпичной стене | м² | от 450 |
| Монтаж терморегулятора в бетонной стене | м² | от 640 |
| Подключение терморегулятора | шт | от 850 |
| Монтаж распределительного шкафа для водяного теплого пола | шт | от 950 |
Смотрите также наши цены на стяжку пола
+7 347 200-13-78
Мы принимаем звонки 7 дней неделю с 9:00 до 20:00!
Михаил
Андрей
-
Есть вопросы?
Звоните прямо сейчас и получите исчерпывающую консультацию по всем вопросам!
-
Планируете ремонт?
Выезд на замер и составление сметы Бесплатно!
-
Ищете мастера?
Любые виды ремонтно-отделочных работ.
Звоните!
Звоните!Получи консультацию
ПРЯМО СЕЙЧАС
Бесплатно
Оставить заявку
Как установить теплый пол под плитку
Дата публикации: . By Roma Отопление
Установка электрических теплых полов под плитку
Электрические теплые полы пользуются популярностью у многих домовладельцев благодаря своей эффективности, комфорту и универсальности. Это идеальное решение для обогрева плитки, так как она обеспечивает теплую и удобную поверхность пола, которую легко укладывать и обслуживать. Установка электрического теплого пола под плитку — простой процесс, но есть несколько ключевых шагов, которые необходимо выполнить, чтобы убедиться, что все сделано правильно. В этой статье мы предоставим подробное руководство о том, как установить электрический теплый пол под плитку.
Инструменты и материалы
Прежде чем приступить к установке электрического теплого пола под плитку, вам необходимо собрать все необходимые инструменты и материалы.
The following is a list of the tools and materials that you will need:
- Electric underfloor heating mat
- Thermostat
- Floor tile adhesive
- Tile cutter
- Trowel
- Spirit level
- Measuring tape
- Insulation board
- Инструменты электрика (например, инструмент для зачистки проводов, мультиметр и отвертка)
- Плитка
Подготовка
Прежде чем приступить к установке электрического теплого пола, необходимо убедиться, что пол чистый, ровный и сухой. Это связано с тем, что нагревательный мат должен находиться в тесном контакте с полом, чтобы обеспечить его равномерный нагрев. Если в полу есть какие-либо трещины или отверстия, вы должны заполнить их клеем для напольной плитки, чтобы создать гладкую поверхность. Затем вам нужно измерить площадь, где вы будете устанавливать нагревательный мат, и отрезать изоляционную плиту, чтобы она соответствовала площади. Теплоизоляционная плита должна быть размещена поверх пола, чтобы обеспечить ровную поверхность для укладки нагревательного мата.
Установка нагревательного мата
Первым шагом при установке нагревательного мата является его раскатывание по изоляционной плите. Вы должны убедиться, что нагревательный мат расположен так, чтобы нагревательный элемент был направлен вверх. Нагревательные маты Roma являются самоклеящимися и могут быть закреплены на месте, плотно прижав их к изоляции. После того, как нагревательный мат установлен, вам необходимо подключить его к термостату. Обычно это делается с помощью черного стержня, находящегося на коврике.
Провод должен быть подключен к термостату, а термостат должен быть подключен к электросети. Кроме того, термостат поставляется с напольным датчиком. Зонд должен быть размещен равномерно между двумя нагревательными кабелями, чтобы получить наиболее точные показания температуры. И подключается к термостату в остальные разъемы. Прежде чем все подключить, мы бы посоветовали провести тест на непрерывность, просто чтобы убедиться, что в процессе установки не было нанесено никаких повреждений.
Укладка плитки
Как только нагревательный мат и напольный датчик установлены и подключены к термостату, можно приступать к укладке плитки. Вы должны начать с распределения плиточного клея по полу с помощью мастерка, стараясь не повредить нагревательный элемент. Сначала можно уложить слой самовыравнивающегося слоя толщиной 10 мм, чтобы защитить нагревательные элементы и создать ровную гладкую поверхность для обработки почвы. После этого плитку следует уложить на клей и плотно прижать. Вы должны использовать спиртовой уровень, чтобы убедиться, что плитки выровнены и между ними нет зазоров. Если вам нужно обрезать плитку по краям комнаты, вы можете использовать для этого плиткорез. Вы должны убедиться, что разрезанные плитки расположены так, чтобы они были на одном уровне с другими плитками.
Проверка системы
После того, как плитка уложена, необходимо проверить электрическую систему подогрева пола, чтобы убедиться, что она работает правильно. Включать термостат и нагревать нагревательный мат следует только после высыхания наливного и плиточного клея.
Если все работает правильно, нагревательный мат должен нагреваться равномерно, а плитка должна быть теплой на ощупь. №
Заключение
Установка электрического теплого пола под плитку — это простой процесс, который может выполнить большинство энтузиастов-любителей. Однако, если вы не уверены в своей способности установить систему, вам следует подумать о найме профессионального электрика.
Свяжитесь с нами!
В «Рома Отопление» мы предлагаем личный опыт. Это специально для того, чтобы вы получили правильный продукт по правильной цене.
Для получения дополнительной информации о любом из наших продуктов, пожалуйста, свяжитесь с нами, мы здесь, чтобы помочь.
Позвоните нам
+44 (0)1803 316131
Напишите нам по электронной почте
Получить предложение
… Мы в компании «Рома Отопление» знаем, что найти то, что вам нужно, может быть непростой задачей, поэтому давайте снизим нагрузку.
Установка теплых полов под плитку -Живое тепло
Выбор лучшей системы UFH для вас?
Тепловые маты мощностью 150 Вт или 200 Вт
При укладке UFH под плитку мы предлагаем два типа систем подогрева пола. В больших помещениях лучше всего подходят тепловые маты мощностью 150 Вт или 200 Вт. Коврики раскатываются, разрезаются и поворачиваются, чтобы поместиться в нужной области. Чтобы отопление действовало как вторичный или первичный источник тепла, мы рекомендуем отапливать 80-90% доступной площади пола. Отопление в идеале должно быть подведено непосредственно к 9Изоляция 0079 XPS
Если вы не уверены, что лучше всего подходит для вашего проекта, позвоните в нашу техническую команду Living Heat.Варианты кабеля со свободным проводом
В неудобных помещениях или небольших помещениях, таких как гардеробные или туалеты, большинство монтажников выбирают свободный кабель. В отличие от нагревательных матов, свободный кабель не крепится к сетчатой основе. Это означает, что провод очень универсален и может быть проложен от стены до стены. Как и в случае с нагревательными матами, для повышения эффективности и чувствительности нагрева свободный кабель следует укладывать непосредственно на Самый первый шаг — измерить сопротивление ваших матов или кабелей с помощью мультиметра и записать это значение в гарантийный талон в конце инструкций. Это говорит нам о том, что система отопления работала, когда она была получена. И может дать вам уверенность в установке нагревательного мата.Укладка напольного отопления под плитку
1: Перед укладкой обогрева черный пол должен быть чистым, прочным и подходящим для выбранного напольного покрытия.
Мы настоятельно рекомендуем использовать подходящий изоляционный слой поверх бетонного основания.
Любая изоляция подходит под пахотный пол. Мы рекомендуем 10 мм, однако, если высота является проблемой, 6 мм будет достаточно.
Подложку для плитки можно привинтить. И обе доски можно приклеить гибким клеем.
2: Точно измерьте пол с учетом необогреваемой границы более 100 мм по периметру площади. После измерения убедитесь, что размер нагревательного мата подходит для помещения.
Размер мата и мощность указаны на внешней коробке и на этикетке нагревательного мата. Коврик должен
также быть проверены на непрерывность и сопротивление на этом этапе.
Показания должны быть записаны на оборотной стороне гарантийной страницы руководства по установке.
НБ; Если коврик имеет неправильный размер или показания сопротивления не соответствуют результатам испытаний, указанным на этикетке коробки, остановите и верните коврик нужного размера.
После того, как коврик развернут, ответственность за это ложится на установщика, и коврик не может быть возвращен для другого размера.
3: Включите обогрев рядом с термостатом, если это возможно. Если это нецелесообразно, холодный хвост можно легко удлинить с помощью подходящего электрического провода. Медленно разверните коврик, отклеивая клейкую защитную ленту на коврике.
Коврик должен быть плотно прижат к полу, следя за тем, чтобы нагревательный элемент не перекручивался и не подвергался напряжению в какой-либо точке.
4: Чтобы повернуть мат в любом направлении или вернуть его обратно на себя, установщик может прорезать сетчатую основу (НЕ РЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ), чтобы можно было перенаправить мат в любом направлении.
4a: В качестве альтернативы, если покрываемая площадь имеет неправильную форму или необходимо избежать препятствий, нагревательный кабель можно отсоединить от сетчатой основы и уложить свободно.
Это позволит прокладывать кабель в любом направлении, а затем можно использовать подходящую фиксирующую ленту, чтобы удерживать кабель в положении, готовом к последующей установке напольного покрытия.
Эта цифра является ориентиром, необходимым для окончательного расстояний для достижения наилучшего покрытия. Кабель ЗАПРЕЩАЕТСЯ обрезать или уменьшать длину.
Промежутки между кабелями либо увеличивают, чтобы увеличить площадь обогрева, либо уменьшают, чтобы уменьшить площадь обогрева. При необходимости можно уменьшить или удлинить только черные холодные/соединительные концы. 6: После того, как обогрев установлен, необходимо повторить проверку электрического сопротивления и непрерывности и записать это на гарантийной странице. Убедитесь, что эти показания совпадают с показаниями, записанными на этапе 2.
Отопление также следует проверить после укладки напольного покрытия. Нет предела тому, сколько кабелей можно тестировать, но для полной гарантии отопление должно быть протестировано до его укладки, после укладки и после установки напольного покрытия. Все цифры должны быть точно записаны.
7: Теперь необходимо установить напольный датчик, поставляемый с термостатом. Зонд должен быть установлен между двумя нагревательными проводами, но не дальше 30 мм от одного кабеля.
