Пленочный теплый пол под ламинат инструкция по монтажу. Комплектация и структура пола

Содержание

Пленочный теплый пол под ламинат инструкция по монтажу. Комплектация и структура пола
Теплый пол рулонный. Пленочный инфракрасный пол
Ламинат на инфракрасный теплый пол. Инфракрасный теплый пол
Комплект теплого пола. Коллекторы
Монтаж пленочного теплого пола под ламинат. Особенности монтажа инфракрасного теплого пола под ламинат, плитку, линолеум
- Принцип работы
- Преимущества
Видео теплый пол под ламинат. Инструкция по монтажу укладки Теплого Пола под ламинат

Пленочный теплый пол под ламинат инструкция по монтажу. Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
Клемм для соединений схемы.
Термодатчика — он отвечает за уровень нагрева.

Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
Часто в наборе присутствует кабель необходимого размера.
Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх. Важно, чтобы она не проводила ток. Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат).

У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

Ламинат — половое покрытие.
Подложка — подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а воду задерживает, что немаловажно.

Теплый пол рулонный. Пленочный инфракрасный пол

Что такое пленочный теплый пол? Инфракрасный карбоновый теплый пол получил свое название от ключевого элемента — карбоновой пасты, которая запаяна в пленку из полиэстера. Данный излучатель из нетканого полотна имеет 100-процентную теплоотдачу. Нагревательный кабель, в отличие от инфракрасной пленки, потребляет больше электричества, что делает пленку гораздо более выгодным решением. Чаще всего она используется в жилых помещениях и монтируется под ламинат, линолеум, паркет и ковролин.

Инфракрасный пленочный теплый пол

К плюсам относят следующие характеристики:

можно укладывать напольное покрытие, не заливая обогревательную систему цементом;
незначительная толщина не поднимет уровень пола;
низкий уровень расхода электроэнергии;
возможность демонтажа и повторного монтажа;
невысокая цена, в отличие от стержневого инфракрасного теплого пола.

Как и практически у любого изделия, у пленочного пола есть своим недостатки:

для правильной работы системы необходимо создать идеально ровную поверхность;
отсутствие гарантии на абсолютную пожаробезопасность;
сильный нагрев мебели и техники;
более сложный монтаж, по сравнению с другими видами.

Чтобы рассчитать мощность отопительной системы, необходимо знать скорость и температуру нагрева пленки. За 15-20 минут она нагревается до 50-55°С. Максимальное энергопотребление 1 м² пленки за час равно 240 Вт. С помощью программируемых автоматов можно сократить потребляемую мощность, разделив помещения на зоны с последовательным нагревом.

Инфракрасный теплый пол в комплекте включает в себя нагревательную пленку, изолированные провода в двух цветах, зажимы, изоляционный скотч и инструкцию. Как укладывать покрытие инфракрасного теплого пола? Рулонный теплый пол такого вида очень требователен к ровности поверхности, на которую он укладывается. Перепады в высотах, которые допустимы при монтаже, должны быть менее 3 мм.

Чтобы точно определить состояние пола, следует воспользоваться уровнем. Если необходимо, основу следует выровнять, а затем обязательно удалить с нее пыль. Для этой цели можно использовать пылесос.

Монтировать инфракрасный пленочный теплый пол рекомендуется только после выполнения всех вышеперечисленных процедур.

Комплект пленочного теплого пола

Монтаж пленочного пола

В первую очередь устанавливается слой гидроизоляции, который защитит систему отопления от влаги. Далее кладется теплоизоляционный слой. Нередко в целях экономии финансов и времени этот пункт игнорируется, что в корне неправильно. Чтобы система работала максимально эффективно, необходимо минимизировать потери тепла. Существует 3 типа используемого материала: органические, неорганические и смешанные. Какой бы вы ни выбрали, он крепится металлизированной стороной наверх и соединяется на стыках скотчем.

Перед непосредственным началом монтажа требуется выбрать место для терморегулятора. Оптимальный уровень крепления — 15 см от пола. Затем необходимо составить схему для размещения пленки. Следует избегать мест, где планируется поставить мебель и бытовую технику. Первый слой укладывается на расстоянии 10-40 см от стен. Если пленочный карбоновый теплый пол будет единственным отопительным элементом, его площадь должна покрывать свыше 70% помещения. Для дополнительного обогрева достаточно 40%.

Инфракрасная полиэстеровая пленка может быть разрезана по указанным линиям и должна укладываться стороной с медными контактами вниз по направлению к стене. Контактные зажимы присоединяются к краю медной полосы, затем можно подключать провода. Места разрезов и соединений необходимо изолировать битумной мастикой. Термодатчик подключается к нижней стороне ИК-пленки. Его также требуется изолировать. Прежде чем приступать к чистовой отделке пола, следует протестировать получившуюся систему обогрева. Искрение, перегрев проводки и неравномерное нагревание пленки говорят о том, что при монтаже были допущены ошибки. При отсутствии подобных проблем можно смело заявить, что пленочные теплые полы с инфракрасным излучением готовы.

Ламинат на инфракрасный теплый пол. Инфракрасный теплый пол

Особенностью ИК системы обогрева пола является то, что тепло создается за счет излучения длинных инфракрасных волн. Создается ощущение, словно тепло идет от солнечного света. Такое излучение благотворно влияет на организм человека, уравновешивает нервную систему, ионизирует воздух в комнате, вследствие чего в этих условиях вредные микроорганизмы и бактерии не могут развиваться, а значит, исчезнут все неприятные запахи.

Таким образом, при установке пленочной инфракрасной системы достигается двойной эффект – вы имеете комфортный теплый пол, который способствует расслаблению, а также улучшаете свое состояние здоровья.

Конечно, такая замечательная система будет иметь и высокую стоимость: от 20 до 25 $ за квадратный метр. И при этом нужно учитывать то, что еще необходимо покупать другие стройматериалы, к примеру жесткое основание под мягкие напольные покрытия и теплоизоляцию, а также терморегулятор, который не входит в комплект.

Специалисты отмечают такой недостаток системы, как «боязнь запирания», которая выражается в перегреве элементов конструкции, если сверху на обогреваемый участок была установлена мебель или какой-нибудь другой крупный предмет. Постоянный перегрев приводит к поломке обогревающего фрагмента. Поэтому, прежде чем монтировать пленочный теплый пол под ламинат, нужно решить, где будут стоять предметы мебели, и в тех местах его не прокладывать.

Ширина рулона может быть от 50 см до 1 м, а толщина материала составляет от нескольких микрон до нескольких миллиметров. Вам нужно определить, какой ширины требуется пленка, только не забывайте, что нагревательный элемент не должен перекрываться мебелью.

Если с шириной определились, то для подбора толщины нужно знать некоторые нюансы. Одни специалисты рекомендуют приобретать самую тонкую пленку, другие подвергают сомнению доводы первых. Сторонники более толстых пленок объясняют свое решение тем, что чем тоньше карбоновое покрытие, тем скорее система поломается. К тому же условия использования пленочного обогревателя далеки от щадящих, так как происходит, хоть и незначительное, но постоянное трение о напольное покрытие. Тонкая защитная оболочка может быстро повредиться в отличие от более толстых оболочек, хотя, несомненно, все зависит от материала.

Главным козырем тех, кто производит тонкие пленочные системы, выступает утверждение, что такие типы обогревателей не заберут полезную высоту помещения. Но даже самые толстые пленки не смогут заметно уменьшить высоту потолка, так как пара миллиметров не заметна глазу. Можно сделать логичный вывод о том, что не важна толщина, важна плотность пленки.

Полосатые карбоновые пленки преобладают на рынке обогревателей для пола. Такие системы представляют собой полотна с полосами из карбоновой пасты разной ширины, которые составляют блоки. В каждом блоке сгруппировано до 20 карбоновых полос. Между блоками есть линии, по которым можно разрезать полотно. Это очень удобно при укладке, когда требуется отрезать пленку определенной длины.

Благодаря тому, что полосы между собой соединены параллельно, в случае повреждения одной или нескольких элементов другие полосы продолжают работать. Но все-таки если значительная часть полос повреждена, перестает работать большой участок системы.

Этот недостаток учтен при производстве пленки со сплошным карбоновым покрытием. В такой системе по-прежнему полотно разделено на блоки определенного размера, карбоново-графитное напыление распределено по всей поверхности блока. Повредив такую конструкцию, разрезав или сделав дырку, вы в целом не навредите ее функциональности – полотно в этом месте будет иметь чуть более низкую температуру, чем на остальной поверхности обогревателя. Таким образом, температура в зоне повреждения незначительно понижается.

Сравнивая тепловые снимки разных типов обогревающих систем, можно сразу увидеть преимущество пленки со сплошным карбоновым покрытием. Излучение от кабельных теплых полов не слишком интенсивное. Разная степень интенсивности и у полосатой пленочной системы. Блок со сплошным карбоновым напылением показывает естественное и ровное излучение по всей поверхности. Стоит отметить, что последний вариант быстро и равномерно прогревает напольное покрытие, такое как ламинат или деревянные доски, что очень важно.

Украинское предприятие «Монокристалл» (г. Черкассы) выпускает еще один тип пленочного обогревателя с графитовым элементом под плитку. У этой системы оболочка имеет фабричную перфорацию, что способствует лучшему сцеплению всех слоев конструкции. Сквозные отверстия, которые располагаются по всей поверхности пленки, позволяют плиточному клею хорошо соединиться с бетонной стяжкой или подложкой.

Комплект теплого пола.

Коллекторы

Предназначение данного оборудования:

Описание устройства коллектора для теплого пола

распределение теплоносителя в водяном контуре;
регулировка температуры отопительной системы;
гидравлическая балансировка петель;
удаление воздуха из системы;
перекрытие потоков;
слив теплоносителя.

Готовый комплект оборудования коллекторной группы для устройства теплого пола под плитку или другое декоративное покрытие устанавливается в специальный шкаф. Он может быть навесным или встраиваемым в стену. В зависимости от комплектации устанавливаемого оборудования, шкафы оснащаются разным количеством входных и выходных отверстий. Данный блок чаще всего изготовляется из оцинкованной стали, которая для дополнительной защиты покрывается слоем грунтовки и порошковой краски.

В стандартный комплект оборудования для устройства коллекторного узла входит:

Строение коллектора

Монтаж пленочного теплого пола под ламинат.

Особенности монтажа инфракрасного теплого пола под ламинат, плитку, линолеум

Теплый пол — это практичная, современная и эффективная система обогрева, которая набирает популярность и активно применяется в новых квартирах. Она не очень дорогая и доступна даже гражданам со средним доходом. К тому же, в отличие от водяной системы, инфракрасный теплый пол под ламинат реализуется гораздо проще, что еще один плюс.

Принцип работы

Обычные системы отопления работают по схеме прямого обмена тепла. Например, батареи получают энергию от горячей воды, которая нагревается на ближайшей котельной. Затем эта энергия передается воздуху в помещении, и таким образом тепло распространяется по комнате. То же самое происходит в случае применения электрических обогревателей, только там нагревается ТЭН.

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы. Недостаток таких систем — инертность. Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

Пленочный теплый пол под линолеумом или плиткой работает по-другому. Здесь под поверхностью (плитка, линолеум или ламинат) находятся прозрачные полиэстеры с полосами с карбоновым напылением (или пастой). Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем давно известен и успешно применяется в настенных, потолочных или навесных обогревателях. Она успешно доказала свою эффективность в течение лет. С развитием технологий научились производить укладку инфракрасного теплого пола под ламинат или другое покрытие. Это стало возможно за счет разработки пленочных обогревателей с карбоновым напылением.

Преимущества

Есть ряд плюсов, свойственных данным системам:

Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

Видео теплый пол под ламинат. Инструкция по монтажу укладки Теплого Пола под ламинат

Монтаж пленочного теплого пола своими руками под ламинат

Сегодня, с применением самых современных технологий, существует множество способов, как утеплить полы в доме.

И пленочный пол не является исключением, ведь его использование позволит достаточно быстро и качественно выполнить обогрев полов в квартире или доме.

Благодаря использованию современных высокотехнологичных разработок, можно использовать нагревательные элементы, которые могут генерировать инфракрасное излучение, а все потому, что именно данное излучение наиболее комфортное для организма человека.

При этом, по сравнению с другими способами утепления полов именно использование данного пленочного пола дает уникальную возможность более простого, а главное быстрого его обустройства. Ведь в отличие от других теплых полов укладка этой разновидности теплого пола не требует выполнения новой цементной стяжки. Кроме этого пленочный пол позволяет в качестве покрытия использовать самые разнообразные настилы, например, паркет, ковролин, ламинат, линолеум и многие другие. Монтаж такого теплого пола на сегодня может выполнить даже самостоятельно, главное иметь необходимые навыки в электромонтажных работах.

Подготовка к монтажу пленочного пола

И хотя не требуется выполнение новой стяжки на полу, но все же некоторые подготовительные работы все же потребуются. В частности, при необходимости необходимо выполнить демонтаж старого пола и это только в том случае, если старое покрытие имеет даже мельчайшие дефекты. В противном случае, пол просто необходимо очистить от всей грязи и пылевых частиц.

Кроме этого монтаж пленочного пола требует использования утеплителя, монтаж которого также необходимо выполнить перед укладкой самого пола. Так для таких типов покрытия используют вспененный теплоизоляционный материал толщиной около 3 мм. Отметим, что данный материал необходимо укладывать так, что бы металлизированная сторона утеплителя была внизу. Прикрепить такой материал можно с помощью двухстороннего скотча. Кроме этого в утеплителе необходимо выполнить отверстия для установки нагревателя из пленочного пола.

Как правильно подобрать термостат?

Так как это теплый пол, для его регулирования, в частности, включение и выключение подогрева, используется специальное устройство называемое термостат. Сегодня таких устройство достаточно много и, какой необходимо брать именно для вашего пола, вы сейчас узнаете. Итак, чтобы правильно подобрать термостат, в первую очередь, необходимо правильно рассчитать мощность данного устройства. Для этого необходимо иметь такие данные, мощность 1 м2 используемой пленки, которая составляет 200 Вт и размеры пола на который будет укладываться данный теплый пол. Эти данные необходимо перемножить и в результате мы получим общее количество потребляемой энергии и то, какая мощность должна быть у термостата.

К особенностям монтажа необходимо отметить, то, что данное устройство крепиться недалеко от розеток, так что бы Вам было удобно его использование. Провода проводятся в зависимости от того, как будет выполняться их монтирование: будет это скрытая или наружная.

Расчет площади под пленку и схема ее расположения

Как многим, наверное, известно, теплый пол всегда монтируется только на так называемую полезную площадь помещения. То есть на ту часть пола, которая не используется под мебель или технику. Кроме этого теплый пол может укладываться, как дополнительный обогрев, а это около 40-50% всей площади или, как основной обогрев, а это 60-80% всей площади.

Что касается схемы расположения пленки, то ее также необходимо подготовить заранее. Расположение пленки должно быть таким, чтобы использовать минимум материала, а это можно сделать, если расположить ее вдоль комнаты. Это также поможет при подключении проводов, так как точек подключения должно быть минимальное количество.

Монтаж пленочного теплого пола

Перед началом монтажа пленку при необходимости нужно разрезать, для этого производитель специально произвел разметку. Разделение производиться либо острым ножом, либо специальными ножницами. Если разрез пришелся на так называемый промежуточный отрезок, то его необходимо будет изолировать битумной изоляцией, которая имеется в комплекте с пленочным полом.

Монтаж осуществляется на двухсторонний скотч, нарезанный на квадраты. Отметим, что нельзя никоим образом накладывать одну полоску пленки на другую. Если пленка односторонняя, то она должна укладываться усиленной стороной вниз, обычно производитель делает обозначения, какая из сторон усилена. После того, как пленка уложена на пол необходимо выполнить монтаж термодатчик, который необходимо прикрепить к пленке с помощью пленки. Кроме этого его размещают недалеко от самого прибора. Во избежание появления бугра в теплоизоляции можно сделать углубление.

Подключение проводов к пленке и терморегулятору желательно должен выполнять специалист, но все же некоторые нюансы подключения проводов Вам также необходимо знать. В частности, провода от теплого пола необходимо укладываются по произведенной вами схеме. Отметим, что провода необходимо подключать только с одной стороны, при этом желательно использовать провода двух цветов. Провода одного цвета подключаются к одному из наконечников полосы. Подвод проводов к терморегулятору желательно осуществлять под плинтусом. После подключения всех проводов всю систему необходимо проверить в тестовом режиме с помощью специального прибора. Если все подключено правильно и нагревательные элементы нагреваются, тогда можно приступать и к укладке декоративного покрытия. Чаще всего в этом случае использовать ламинат.

Теплый пол под ламинат

Теплый пол — практичное решение для отопления дома. Он представлен в нескольких видах конструкций. Мы расскажем, какую систему стоит выбрать для ламината.

Ламинат – это покрытие, которое в сравнении с паркетом или паркетной доской обеспечивает куда более низкую температуру пола. Поэтому все люди, использующие данное покрытие для отделки помещения, должны сделать пол более теплым. Монтаж теплого пола под ламинат задача вполне осуществимая, но при этом требующая определенного подхода в своей реализации.

При проведении работ следует использовать только специальные виды ламината, которые предназначены как раз для таких систем. Данные виды ламината могут хорошо переносить постоянное воздействие высокой температуры, благодаря чему установка теплого пола не окажет никакого отрицательного воздействия на внешний вид покрытия. Подходит ли выбранный Вами ламинат, для теплого пола, можно посмотреть в характеристиках ламината, там должен находиться специальный значок, как на фото снизу.

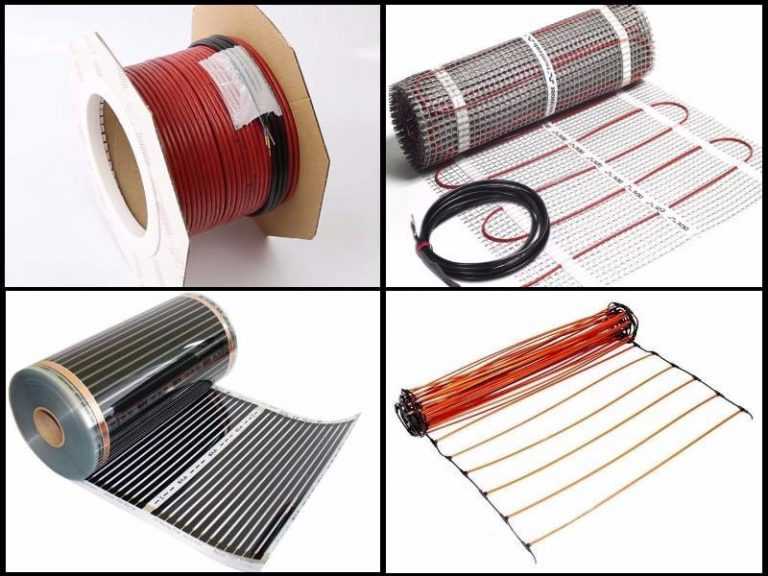

Чтобы прогреть напольное покрытие, можно использовать один из трех возможных способов: водяной контур, электрический кабель, или инфракрасный излучатель. Все они могут быть уложены под ламинированный материал. Однако в каждом случае существуют некоторые особенности, которые мы сейчас рассмотрим.

– Водяное отопление.

Контур, по которому движется жидкий теплоноситель, монтируется в стяжку. Она аккумулирует тепло, которое получает от нагретой воды. Это устройство без ограничений применяется в частных домах, а вот в многоэтажках может быть установлено только на первом этаже. Можно ли вообще ее использовать, решат специалисты. При этом потребуется собрать пакет документов, разрешающих подключение к централизованной системе.Самым сложным в организации такого отопления считается правильный монтаж с точным соблюдением всех строительных норм. Надо помнить, что если случится поломка, добраться до проблемного участка будет весьма сложно. Если предполагается, что пол будет монтироваться в большом помещении, лучше всего разбить его на несколько участков. Так будет проще ее обустроить.Кроме того, в этом случае обязательно понадобится насос, который будет обеспечивать циркуляцию жидкости. Если помещение небольшое без него можно обойтись, но тогда придется позаботиться о грамотном проектировании конструкции, чтобы теплоноситель двигался самостоятельно.Для нормальной работы греющего пола необходима бесперебойная и равномерная подача жидкости. Это возможно только при наличии коллектора, оснащенного смесительным узлом. Оптимально, если под узел будет выделен специальный шкаф. Здесь размещают все системы регулировки.

Предполагается, что температура воды на входе не должна превышать 45-50С. Поэтому ответ на вопрос, можно ли под ламинат класть теплый пол водяного типа, будет однозначно положительным. С осторожностью нужно выбирать только материал для стяжки. Лучше всего подойдет цементно-песчаная смесь. Магнезитовый и ангидридный состав лучше не использовать. Их отличает чувствительность к влаге, и при малейшей протечке такая заливка начнет портиться.К недостаткам нужно отнести дорогостоящий и трудоемкий монтаж, большой вес. Правда, иногда делают систему настильного типа. В этом случае трубы укладываются в специальные пазы под деревянные перекрытия. Использование этого метода дает меньшую эффективность, поскольку отсутствует аккумулирующая тепло заливка. Вместо нее применяются металлические пластины-теплообменники, но это только частичное решение проблемы. Так же: невозможность установки, в городских квартирах; вероятность протечек; вероятность перемерзания и разрыва, в случаях, когда помещение используется не для постоянного проживания.

– Кабельный электрический теплый пол.

В стяжку, становящуюся своеобразным аккумулятором тепла, укладывается кабель, который его излучает. Существует два вида такого кабеля: одножильный и двужильный.

Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу.

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом.

Схема подключения одножильного и двужильного кабелей

Монтаж всех разновидностей электрических теплых полов примерно одинаков. Он предполагает предварительное выравнивание основания, укладку теплоизоляции и заливку черновой стяжки. На нее закрепляется кабель или маты, и проводится тестирование оборудования. Если всё работоспособно, заливается финишное покрытие. Оно может быть магнезитовым или ангидридным, а не только цементным. Ламинат укладывается через месяц, после полного его высыхания.

В сравнении с водяным теплым полом, электрический кабельный – более безопасный, но также имеющий свои нюансы. Дело в том, что кабель, выполняющий функцию нагревательного элемента, монтируется в стяжку и не имеет непосредственного соприкосновения с ламинатом. Тепло сначала распространяется на бетонную заливку, а только потом часть его переходит к верхнему слою.Панели ламината, в свою очередь, отличаются низкой теплопроводностью, поэтому нагреваются достаточно медленно. В результате большая часть тепла остается в бетонном слое, обогрев пола и воздуха в комнате сложно назвать эффективным. К тому же в процессе нагрева тратится большое количество электроэнергии.Электрический теплый пол – прекрасный вариант для кухни, санузла или прихожей, где в качестве декоративного напольного покрытия выбран керамогранит или керамическая плитка.

– Инфракрасный пленочный нагреватель.

Разновидность электрического отопления, где источником нагрева становится ик-излучатель. Он очень компактный и представляет собой карбоновую ленту, которая закрепляется на пленке толщиной порядка 3-4 мм. Благодаря этому оборудование очень удобно монтировать. Стяжка для него не нужна, что значительно сокращает сроки установки и запуска системы.Одно из главных достоинств инфракрасного обогрева — использование лучистой энергии. Испускаемые устройством ик-волны достигают ближайшего к ним крупного предмета, в данном случае напольного покрытия, где и аккумулируются, разогревая основание. Оно передает тепло в воздух, и температура в помещении быстро поднимается.

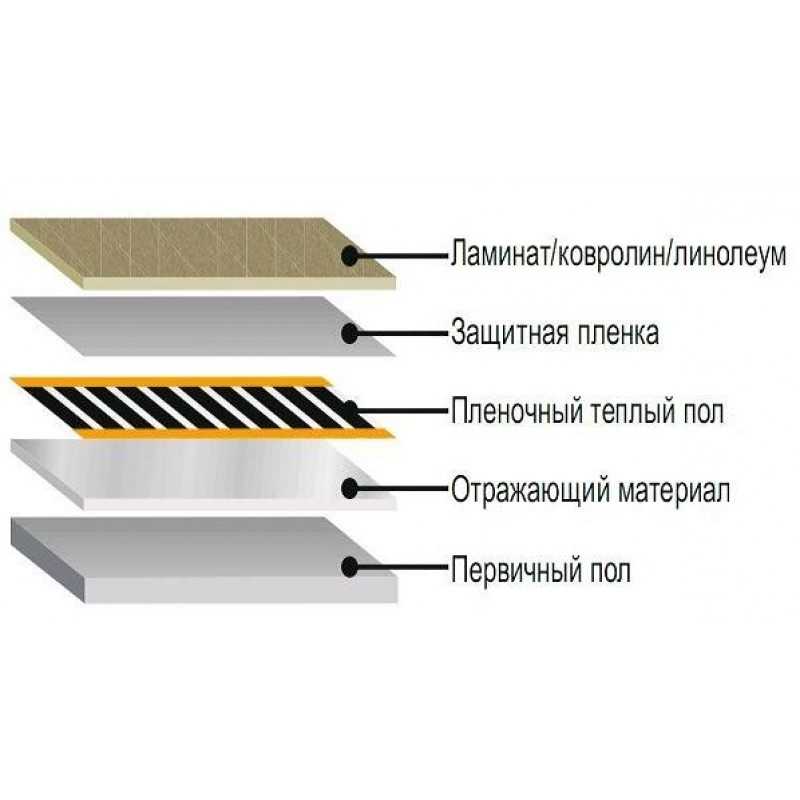

Строение инфракрасного пленочного теплого пола

Так как пленочный пол монтируется непосредственно под покрытие, не требует наличия стяжки или клея, то при отсутствии лишних изолирующих слоев процесс нагревания происходит гораздо быстрее.

Исходя из всего вышесказанного, можно подвести итог, что инфракрасный пленочный пол прекрасно подходит для подогрева ламинированного пола. Он экономичен и эффективен. Монтаж его не требует особых навыков и сложного оборудования, что снижает стоимость выполнения работ и сроки укладки.

Монтаж инфракрасного теплого пола

– Основание под ИК пол не требует специальной подготовки, оно должно быть просто ровным.

– На стяжку необходимо положить нефольгированный термоизолирующий слой типа «Изодом» или «Пенотерм». Термоизолятор выполняет функцию отражателя тепла. Подчеркиваем, что термоизолятор не должен в своей конструкции иметь алюминиевую фольгу.

– Далее на термоизолятор укладывается нагревательная пленка с термоэлементами.

– Поверх нагревательной пленки укладывается полиэтиленовая пленка.

– Монтируется ламинат.

Достоинства ИК пола:

– Обладает высокой скоростью нагрева благодаря конструкции системы.

– Отличается высокой эффективностью теплоотдачи при небольшой температуре.

– Экономичность подготовки основания и монтажа.

– Излучающая пленка обладает высокой прочностью, позволяющей воспринимать большие нагрузки на пол.

– Отсутствие эмиссии вредных веществ в атмосферу. – Система при работе выделяет отрицательные ионы, способные нейтрализовать запахи.

– Высокая экономичность по потреблению электроэнергии по сравнению с другими аналогами.

Какой именно вид теплого пола установить вы сможете решить сами. Покрытие совместимо со всеми типами греющего основания. Выбор следует делать с учетом конкретных условий эксплуатации. Однако наиболее приемлемой для городских квартир и частных домов является инфракрасная пленочная система, которую также можно монтировать на стены и даже на потолок.

Монтаж теплого пола под ламинат: укладка и подключение инфракрасного пленочного пола

Принцип работы

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы.
Недостаток таких систем — инертность.
Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол.

Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения.

Его лучи нагревают поверхности, встречающиеся на их пути.

Преимущества

Есть ряд плюсов, свойственных данным системам:

Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

Ну и последний плюс — это цена. Монтаж пленочного теплого пола под линолеум обойдется гораздо дешевле, чем реализация сложного водяного охлаждения пола. Речь идет о стоимости монтажа, а не самой пленки. Впрочем, в зависимости от производителя, сама пленка может оказаться дешевле «устаревших» систем устройства теплого пола.

Установка

Разные строительные бригады предлагают установку инфракрасного теплого пола — данная услуга распространена.
Но справиться с монтажом можно и самостоятельно, обладая хотя бы минимальными знаниями в области ремонта и краткой инструкцией о том, как установить инфракрасный теплый пол.
Если все выполнять правильно, то проработает такая установка дольше гарантированного производителем срока.

Выравнивание

Самый первый этап — выравнивание пола. Естественно, старое покрытие необходимо полностью убрать, поверхность вымыть и удалить пыль. Если остаются мелкие ямки в самой плите перекрытия (они могут образовываться еще на этапе строительства дома), то их можно просто засыпать песком.

Если пол ровный, то прямо на него необходимо постелить специальный материал для отражения теплового излучения. Подложка под пленочный теплый пол недорогая и ее стелят по всей площади — вплотную к стенам.

Во избежание сдвига данный материал к полу можно прикрепить двусторонним скотчем — достаточно приклеить его по периметру. Наличие теплоотражающей поверхности повышает эффективность работы теплого пола и существенно снижает теплопотери через дно.

Если пол имел ямки, то данный материал их полностью перекроет.

Размещение термопленки

Перед размещением самой пленки, нужно распланировать ее положение в помещении и составить приблизительную схему подключения пленочного теплого пола. Для этого нужно заранее знать будущее расположение мебели в помещении, так как инфракрасные элементы не должны находиться под шкафом или диваном. Если четкого плана нет, то пленку желательно расположить на расстоянии 60–70 см от стен.

В жилых помещениях часто используется стандартная схема расположения термопленки: несколько полос по центру комнаты вдоль длинной стороны.
Когда с расположением определились, полосы пленки необходимо разрезать на части нужного размера и уложить их на пол медной пленкой вниз или вверх (зависит от того, как указано в инструкции).
Причем, расположить их следует так, чтобы подводка находилась с одной стороны.

Расстояние полос друг от друга индивидуально. Один производитель допускает размещать их встык (чаще всего), другой рекомендует оставлять пространство в 3–4 см между полосами. Но никогда и никто не допускает размещение полос внахлест — это чревато их перегревом и выходом из строя.

Если расстояние между двумя-тремя полосами будет выше допустимого, то это приведет к неравномерному прогреву пола — на нем будут менее и более теплые участки с разницей в 2–3 градуса, хотя заметить их непросто.

Изоляция

В комплекте к термопленке обычно идет специальная изоляционная лента со специальными зажимами, с помощью которых осуществляется подключение пола к сети. Также входят и кабели, термодатчик и терморегулятор (не всегда). Кабели обычно имеют сечение, рассчитанное на пропуск тока заданной мощности.

С помощью битумной пленки закрывают места разреза шины. В первую очередь они наклеиваются на участки стороны, к которой не подводятся провода. Проще говоря, ею закрывают «открытые» контакты. Наклеить пленку нужно качественно, то есть без воздушного пузыря. При первой подаче напряжения пленка нагревается, слегка плавится и принимает форму защищаемого соединения.

На обратной стороне полосы находятся незакрытый контакт. На каждый из них крепится клипса — она идет в комплекте. Установить ее нужно с помощью пассатижей таким образом, чтобы специальные шипы пробили пленку и достигли самой шины.

К клипсам крепятся зачищенные концы кабеля в соответствии с инструкцией (там четко обозначено, куда подключается фаза, ноль, земля), открытый контакт закрывается битумными пленками. Полосы теплого пола подключают друг к другу последовательно, чтобы при подаче напряжении они работали одновременно.

Также их желательно скрепить между собой с помощью скотча, чтобы исключить их перемещение под линолеумом или ламинатом, плиткой.

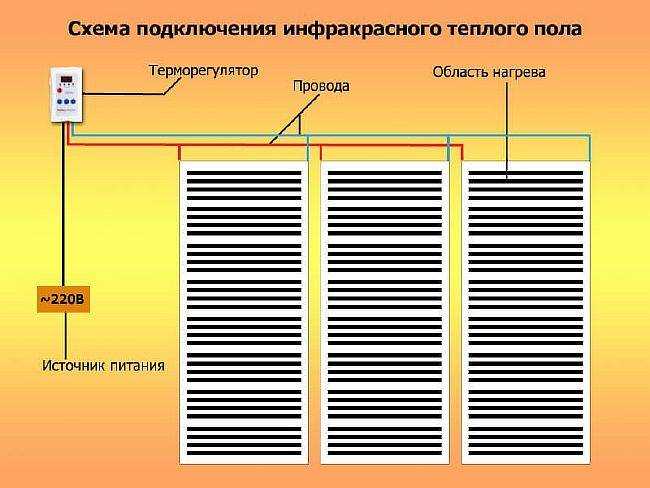

Подключение

Концы кабелей подводятся к терморегулятору, который стоит закрепить на стене. В комплекте его может и не быть, иногда регулятор нужно покупать отдельно. Кроме «фазы» и «нуля» также к терморегулятору нужно подвести кабель датчика контроля температуры.

Сам датчик укладывается под черные полосы пленки — он замеряет на них температуру, что позволяет системе точно контролировать нагрев. Так как датчик имеет какой-то объем, то он может создать выпуклость на полу.

Чтобы пол был ровным, в теплоизоляционном материале под него вырезают небольшое отверстие.

Терморегулятор устанавливается на стене — в месте, к которому жильцы имеют свободный доступ. К нему подводятся кабели: фаза, ноль, заземление, от датчика контроля температуры.

Подключение осуществляется согласно инструкции выбранного терморегулятора или самого теплого пола, но там интуитивно все понятно человеку, у которого хотя бы есть опыт установки и подключения обычных розеток.

Если пленочный теплый пол под ковролин, ламинат или плитку устроен из нескольких элементов, то скручивать провода от них нельзя — для этого существуют сертифицированные клеммные соединения.

Перед тем, как подключить инфракрасный теплый пол к домашней проводке, необходимо знать, на какую нагрузку она рассчитана. Чаще всего, если мощность пола превышает 2.

5 кВт, то провод от регулятора ведут в щиток — к отдельному автомату. Было бы глупо «вешать» на домашнюю проводку столь мощную систему. Когда все подключено, систему тестируют.

Если все работает нормально, то можно приступать к следующему шагу.

Укладка гидроизоляции и ламината

Для защиты элементов пола от попадания воды, на него кладут гидроизоляционную пленку. Она без рельефа и очень тонкая, поэтому не влияет на эффективность работы установки и свободно пропускает инфракрасное излучение.

Слой гидроизоляции накладывается не по всей площади пола, а на сами пленки с выступами по краям. Ну, а далее следует укладка ламината, плитки, линолеума или паркетной доски. Именно так осуществляется монтаж пленочного теплого пола своими руками.

То есть, здесь все интуитивно понятно даже самому неопытному мастеру.

Что касается укладки напольного покрытия, то здесь используются стандартные схемы.

Эксплуатация

После того, как пленочный инфракрасный теплый пол под ламинат установлен, необходимо сохранить план его размещения в помещении с указанием отступов от стен.
Это позволит произвести перестановку в комнате правильно, баз «заездов» элементов мебели на участки с инфракрасными полосами.
Если потребуется установить какие-либо элементы на пол с креплением к перекрытию, то схема расположения греющих элементов также придется кстати.

Когда подключение инфракрасного теплого пола завершено, а поверх него уложено напольное покрытие, включать установку сразу на полную мощность не рекомендуется.

Линолеум или ламинат должны «адаптироваться», поэтому для начала желательно задавать температуру 15–20 градусов, ежедневно прибавляя по 3–4 градуса. Если на полу уложена плитка, то клей (или раствор), на который она фиксируется, должен сначала высохнуть при естественной температуре.

Да и медленная прибавка температуры позволит понять всю эффективность работы пленочного теплого пола под плиткой или ламинатом и определить оптимальное значение.

Производители

Говоря о том, какой пленочный теплый пол лучше, можно привести в пример разных производителей, предлагающих эффективные решения. Сегодня самыми популярными производителями являются Daewoo, Caleo, Heat Plus

Лучшим брендом считается Caleo — это южнокорейская компания, предлагающая классные современные решения в виде инфракрасного теплого пола под ламинат, паркетную доску, плитку.

Пленки «Калео» надежные и долговечные, очень тонкие, при правильной установке прослужат десяток лет, единственный недостаток — хрупкость изделия. Толщина пленки всего 0.

42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум необходимо производить очень аккуратно, иначе можно просто повредить пленку.

Heat Plus — популярный бренд, выпускающий пленки премиум-класса. Если потребуется монтаж инфракрасного теплого пола своими руками под плитку, то с высокой вероятностью придется выбирать пленки данного производителя, а именно — модель «Сильвер». Она отличается высоким температурным порогом плавления, что делает ее безопасной и эффективной при использовании совместно с керамической плиткой.

Заключение

Монтаж инфракрасного теплого пола под плитку, линолеум или ламинат — популярная услуга ремонтных бригад. В современных квартирах данная система обогрева используется очень часто, что говорит о ее эффективности и надежности. К тому же, разные производители дают гарантии на свои системы — от 10 лет и выше.

Видео по теме

Источник:

Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

Бесшумная работа.
Простота установки (монтажа) монтажа.
Не снижает кислород в помещении.
Не издаёт запахов и вибрации.
Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации.

В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева.

Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве.

То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения.

Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

Приобрести термоплёнку в рулоне.
Теплоотражающий материал и защитную полиэтиленовую плёнку.
Скотч и ножницы.
Битумная изоляция (комплект) и контактные зажимы.
Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера.

Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем.

Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Стелим инфракрасный теплый пол под ламинат

Всем хороши ламинированные полы – красиво, доступно, да и монтировать их совсем несложно. Инфракрасная пленка может сделать пол еще и теплым, что добавит комфорта и уюта помещению в холодное время года. Этот способ отопления лучше всего подходит для покрытия из ламината, поскольку не требует больших трудозатрат.

К тому же инфракрасный теплый пол под ламинат не действует пагубно на материал покрытия. За помещением можно ухаживать так же, как и раньше, до установки системы подогрева. Монтаж теплого пола под ламинат легко сделать своими руками, используя пошаговую инструкцию и видео. Это проще, чем монтаж электрического пола.

Устройство инфракрасного пола

Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.

Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.

Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.

По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.

В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.

Плюсы пленочного отопления:

Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
Система надежна и долговечна, срок службы – несколько десятилетий.

Из минусов выделяют:

Высокая цена.
Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
Попадание воды может вывести систему из строя.

Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.

У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.

Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

Подробнее о выборе ламината для теплого пола читайте в статье на сайте http://laminatika.ru.

Пошаговая укладка отопительной системы

Начинать работы по монтажу системы следует с разработки подробной схемы расположения элементов и путей коммуникации проводов.

Составление

схемы

Измерить размеры пола помещения и начертить его план с учетом мебели, батарей и каминов.
Обозначить на плане помещения место управления всеми коммуникациями. Кабели впоследствии обустройства можно убрать в гофротрубу или пластиковые короба, чтобы избежать штробирования стен.
Обозначить на плане помещения места, где будут находиться полосы пленок с указанием размеров и линий отрезов пленочных элементов. Экономичнее располагать рулон вдоль помещения, учитывая, что нужно отступать от стены и батарей, а также каминов, не менее 25-30 см. Норма общего покрытия обогревателя относительно площади помещения – 50-60%.
На плане помещения обозначаются места, где расположена крупная мебель или тяжелая бытовая техника. На этих участках нельзя настилать обогревательные элементы.
Между пленками предусматривают промежуток не менее 5 см. Укладывать полосы внахлест запрещается.
Расстояние от стены до пленки должно быть не менее 10 см.
По длине размер укладываемого участка не должен превышать 8 метров.
В зависимости от способов подключения коммуникаций, на схеме обозначаются пути пролегания кабелей. Следует предусмотреть отсутствие пересечений «фазы» и «нуля».
Предусмотреть место расположения каждого термодатчика, с учетом длины штатного кабеля. Датчик лучше крепить посередине пленочного элемента в одном из прохладных мест помещения.

После составления подробной схемы можно переходить к монтажу отопительной системы.

Необходимые инструменты

Инструменты и материалы, которые будут нужны для работы, необходимо подготовить заранее, чтобы не отвлекаться на их поиск во время работы:

расчетное количество метров ИК пленки;
теплоизолирующий материал по размеру площади пола;
термодатчик;
терморегулятор;
провода для выполнения коммуникаций;
скотч двухсторонний;
клейкая лента;
битумная лента;
гидроизоляционный материал;
инструменты для раскроя;
уровень для проверки ровности пола.

Подготовка основания пола

Перед установкой отопительной системы требуется выполнить следующие подготовительные работы: отремонтировать, выровнять и загрунтовать основание пола. При необходимости можно сделать дополнительное выравнивание:

На деревянную основу пола укладывают листы фанеры.
На бетонную основу заливают цементно-песчаную стяжку или наливной пол.

Ровность поверхности проверяют с помощью строительного уровня.

Подготовка поверхности

Пошаговые действия по выполнению подготовительных работ поверхности пола:

Для предотвращения повреждений пленочного пола следует тщательно очистить основу пола от мусора и пыли.
Вся поверхность пола укрывается подложкой вне зависимости от местоположения пленочных элементов. Укладка выполняется встык фольгой кверху, толщина слоя около 3 мм. Фиксацию к основе пола производят двухсторонним скотчем, а между собой листы подложки скрепляют специальной лентой с верхней фольгированной поверхностью.
Рекомендуется постелить на основание пола слой гидроизоляционного материала.

Укладка ИК-пленок

Все работы производятся точно в соответствии с составленной ранее графической схеме. Нужно следить за тем, чтобы все токопроводящие части и верхнее покрытие пленки не были нарушены в процессе работы.

Если такое все-таки произошло, то испорченные элементы следует заменить. Разрезать листы можно только по маркерам, обычно обозначены пунктиром.

Обрезание части пленочного листа в других местах может повлечь за собой поломку всей системы.

Все работы по обустройству ИК отопления можно проводить при температуре выше 0 градусов и влажности не выше 60%. Для проверки работоспособности пленку сначала разворачивают, а потом уже подключают к сети.

Ход работы:

Пленку укладывают фольгированной стороной книзу. К подложке их крепят на обычный скотч.
Битумной лентой изолируют токопроводящие части разреза пленки, которые не будут использоваться в коммуникации. Изоляцию проводят с обеих сторон пленки.
В подложке вырезается отверстие для термодатчика и паз для укладки проводов. Корпус датчика фиксируется битумной лентой посередине полотна. Далее пленочный элемент фиксируется к подложке. Термодатчик следует устанавливать так, чтобы в случае его поломки была возможность его быстро заменить.
Для подключения пленок к электрической сети в комплекте есть клеммы клипсового типа. Их крепят так, чтобы верхняя пластина входила в контактный разрез, а нижняя оставалась снизу пленки. Клеммы обжимаются с помощью плоскогубцев.
В соответствии со схемой укладываются кабели коммуникации. Перед подключением к контактам концы проводов зачищают от изоляции примерно на 10 мм.
Производят изоляцию всех контактов. Металлические части заклеиваются битумной лентой так, чтобы полностью исключить попадание мусора или воды.
В подложке намечают разрезы для фиксации клемм и путей проведения проводов. Все элементы фиксируются в подложке и закрепляются скотчем.

После всех работ по подготовке ИК пленки можно подключать к электрической сети.

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

Например, 4,1кВт/230В/10 = 1,7мм, требуется округлить это значение до большего размера, который есть в продаже, чтобы был запас. Получаем необходимое сечение провода 2 мм.

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Первый пуск системы обогрева

Не следует сразу включать обогрев на полную мощность. Сначала температуру устанавливают на 15-20 С и увеличивают каждый день на несколько градусов, постепенно доводя до расчетного уровня.

ИК-пленка – комфортный современный способ обогрева. При правильном монтаже и эксплуатации способны долгое время сохранить уют и тепло в доме и даже заменить центральное отопление.

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны.

Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием.

Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см.

Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см.

Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.

Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях.

Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора.

Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены.

Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым.

Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое.

Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы.

В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной.

Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие.Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Теплый пол под ламинат своими руками

Содержание

1 Ламинат на теплый пол
2 Водяной тёплый пол под ламинат
- 2.1 Особенности монтажа тёплого пола под ламинат
- 2.2 Особенности использования теплых водяных полов под ламинатом
3 Электрический теплый пол под ламинат
4 Больше информации
5 Задать вопрос
6 ↑ Когда теплый пол под ламинат является необходимостью?
7 ↑ Типы теплых полов под ламинат
8 ↑ Монтаж теплого пола
- 8. 1 ↑ Особенности монтажа водяного теплого пола
- 8.2 ↑ Особенности монтажа электрического теплого пола
9 ↑ Полезные советы по монтажу для новичков

Ламинат на теплый пол

Не все виды ламината можно использовать в сочетании с теплым полом. Сам по себе ламинат обладает высокой теплоизоляцией, поэтому плохо будет нагреваться.

Производители разработали новый вид ламината, который можно укладывать на теплые полы. Такой ламинат имеет специальную маркировку, примеры которой показаны на картинке.

Важно! Ламинат, предназначенный для водяного теплого пола, нельзя использовать для электрического теплого пола и наоборот.

Водяной тёплый пол под ламинат

Особенности монтажа тёплого пола под ламинат

О том, как установить систему водяного теплого пола читайте статью Водяной теплый пол своими руками. Между ламинатом и стяжкой должна быть подложка, чтобы обезопасить ламинат от влияния влаги. В качестве стяжки можно использовать такие материалы:

Пенополиэтилен
Пенополистирол
Рулонную пробку

Особенности использования теплых водяных полов под ламинатом

При включении системы повышайте температуру постепенно, приблизительно на 5° каждый день. Ламинат чутко реагирует на изменения температуры и влажности, поэтому постепенное нагревание убережет напольное покрытие от деформации.

Электрический теплый пол под ламинат

Электрический теплый пол, как мы уже упоминали в статье Как выбрать теплый пол, бывает двух видов: кабельный и пленочный. Электрический теплый пол быстро нагревается, поэтому использовать такой пол под ламинат нужно очень осторожно, контролируя температуру нагревания. Еще раз обращаем ваше внимание на то, что нагревать теплые полы под ламинатом нужно постепенно!

Учитывая особенности эксплуатации ламината, некоторые производители начали выпускать специальный маломощный кабель для данного напольного покрытия.

Наиболее предпочтительным для подогрева ламината является пленочный теплый пол. Его главное преимущество — это плавный нагрев поверхности. Данный вид теплого пола проще всего установить, он более экономичен в использовании. Ламинат укладывать можно непосредственно на пленочный пол, что также является дополнительным преимуществом. Более детально о том, как устанавливать электрические полы, читайте статью Электрический теплый пол своими руками.

Больше информации

Задать вопрос

Ламинат — одно из самых популярных напольных покрытий. Преимущества его бесспорны, а характеристики таковы, что использовать его можно практически во всех комнатах квартиры или частного дома. Правда, в некоторых помещения, таких как ванная, прихожая, балкон, лоджия, веранда, не оборудованных отопительными приборами, можно столкнуться с проблемой холодных полов. Теплый пол под ламинат способен уничтожить данную проблему на корню.

↑ Когда теплый пол под ламинат является необходимостью?

Совсем не обязательно «утеплять» ламинат при помощи системы теплых полов в тех квартирах, в которых и без того тепло, однако, даже в самом жарком жилище может возникнуть потребность в расширении пространства. Старые радиаторные батареи, хоть и не занимают много места, но все же довольно сильно мешают в создании оригинального интерьера без лишних деталей. Эти чугунные монстры нелепы в современном убранстве квартир, они убивают эксклюзив и портят картину. Теплый пол избавит дизайнера от мучительных раздумий над тем, как же скрыть батарею и какой материал для этого использовать.

Подобная система может полностью заменить собой основное отопление в доме, квартире, на даче или же усилить его эффект, ведь не всегда можно избавиться от надоевших «чугунков». Сочетание «теплый пол» и центральное отопление дает отличный результат — помещение прогревается равномерно и быстро, да и атмосфера в нем становится куда приятнее.

А для ванных комнат, прихожих, коридоров, веранд, лоджий и балконов система теплых полов вообще не заменима, ведь эти помещения, как правило, не имеют даже банальных батарей отопления. Вспомните свою ванную или балкон зимой — стоять босиком на ледяном полу не очень-то приятно, а если под ламинатом будет смонтирована система теплых полов, то ваши ножки смогут наслаждаться теплом и комфортом даже в самые лютые морозы.

↑ Типы теплых полов под ламинат

«Утеплять» ламинат можно всеми ныне существующими видами теплых полов. Электрические и водяные системы одинаково хорошо зарекомендовали себя в содружестве с ламинированным полом. Однако, каждый тип имеет свои конструктивные особенности, преимущества и недостатки.

Так, водяной теплый пол под ламинат хорош тем, что для обогрева используется та же вода, что циркулирует по отопительной системе дома. Монтируется конструкция в виде тонкого трубопровода непосредственно под самим ламинатом. Не смотря на кажущуюся простоту и экономичность, данный вид теплых полов довольно дорогой, причем это касается не только покупки самой системы, но и ее монтажа, эксплуатации и ремонта.

Электрический теплый пол с применением кабелей не очень подходит для утепления полов. Все дело в особенностях его монтажа, которые заключаются в том, что кабели укладывают в стяжку, а для окончательного их закрепления используют дополнительный слой смеси песка и бетона. Кабель прогревает сначала стяжку и только после этого тепло передается к ламинату. В итоге, ваши расходы на оплату электроэнергии вырастут в несколько раз. Целесообразнее электрический теплый пол использовать в помещениях с керамической плиткой в качестве напольного покрытия. Этот материал обладает высокими теплопроводными характеристиками, поэтому быстро нагревается, затрачивая при этом минимум энергии.

Пленочный теплый пол под ламинат, пожалуй, можно назвать самым экономичным вариантом из всех вышеназванных. Он довольно прост в монтаже и эксплуатации, эффективен, экологичен и подходит абсолютно для всех видов ламината. Значит ли это, что пленочный пол — единственно верный способ обогреть холодный балкон, лоджию или ванную? Нет, конечно. Ведь вы можете остановить свой выбор и на водяной системе, и на электрических кабелях, однако, инфракрасный пол в плане экономии — самый подходящий вариант.

↑ Монтаж теплого пола

Прежде чем приступать к укладке теплого пола (любого типа) необходимо подготовить помещение и материалы. К последним относится ламинат, подложка под него, теплоизоляционный материал и сама конструкция теплого пола. В комнате нужно будет демонтировать трубы и старые радиаторы (если предполагается отапливать помещение только при помощи системы теплых полов), а также подготовить рабочий узел для монтажа конструкции и ее регулирования.

↑ Особенности монтажа водяного теплого пола

Теплые водяные полы под ламинат предполагают применение металлопластиковых или полиэтиленовых трубок небольшого диаметра, которые позволят облегчить монтаж за счет своей гибкости и сделают систему отопления более надежной и долговечной.

Под трубки необходимо настелить теплоизоляционный материал, а поверх него установить арматурную сетку, к которой и будут крепиться трубки водяного теплого пола. Кроме этого, металлические прутья будут играть роль каркаса для бетонной стяжки.

Заливать стяжку нужно после того, как трубы с теплоносителем будут равномерно уложены по поверхности основания пола. А перед монтажом ламината нужно будет убедиться в том, что система работает исправно.

↑ Особенности монтажа электрического теплого пола

Перед тем, как смонтировать пленочный теплый пол под ламинат — видео сюжет на эту тему вы можете посмотреть ниже — необходимо выровнять основание. В качестве теплоизоляции можно выбрать отражающие, фольгированные и другие материалы, подходящие для укладки под инфракрасный пол.

Уложив подложку по всей площади помещения и закрепив стыки между собой скотчем, можно приступать к монтажу пленочного теплого пола. Укладывать его можно не на всей поверхности основания, а частично с учетом расстановки мебели.

Важно: укладывать пленку внахлест категорически запрещается.

Проводку закрепляют параллельно пленке при помощи все того же скотча, а на места соединения двух проводов накладывают изоляцию.

Терморегулятор, при помощи которого будет задаваться температурный режим, может быть наружным или же внутренним. Первый вариант более экономичный, он предполагает установку пластикового короба на стене. Второй отнимет немного больше времени и сил, так как придется долбить в стене углубление для размещения в нем терморегулятора, а также нужно будет проштробить отверстия для проводки.

После того, как монтаж теплого пола под ламинат завершен, необходимо проверить его работоспособность. Включив теромрегулятор, нужно убедиться, что все сегменты конструкции нагреваются равномерно, а для пущей уверенности в правильности всех действий, можно проверить тестером места соединений проводов и срезов.

↑ Полезные советы по монтажу для новичков

Укладка теплого пола под ламинат может осуществляться и без помощи профессионального мастера, однако, если есть такая возможность, то лучше доверить эту работу ему, ну или хотя бы уточнить у него нюансы и тонкости данного процесса. Именно о них и пойдет речь далее:

В квартирах с низкими потолками лучше всего использовать пленочные системы теплого пола, так как их толщина самая минимальная.
Обязательно применяйте теплоизолирующие материалы, которые не дадут теплу уходить вниз.
Защищайте теплый пол от влаги при помощи гидроизоляции (в случае, если пол граничит с грунтом или подвалом).
Располагайте термодатчик ближе к середине конструкции. Это позволит сэкономить провода. желательно, чтобы место для его размещения было прохладным.

Самостоятельно создавать уют легко, конечно, если вы знаете, как правильно это сделать. Система теплых полов — это как раз таки самый простой способ превратить свой дом в островок комфорта и гармонии.

Пленочный инфракрасный теплый пол под ламинат: укладка и монтаж

Принцип работы

Недостаток таких систем — инертность.

Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

Его лучи нагревают поверхности, встречающиеся на их пути.

Преимущества

Есть ряд плюсов, свойственных данным системам:

Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

Установка

Разные строительные бригады предлагают установку инфракрасного теплого пола — данная услуга распространена.

Но справиться с монтажом можно и самостоятельно, обладая хотя бы минимальными знаниями в области ремонта и краткой инструкцией о том, как установить инфракрасный теплый пол.

Если все выполнять правильно, то проработает такая установка дольше гарантированного производителем срока.

Выравнивание

Если пол имел ямки, то данный материал их полностью перекроет.

Размещение термопленки

В жилых помещениях часто используется стандартная схема расположения термопленки: несколько полос по центру комнаты вдоль длинной стороны.

Когда с расположением определились, полосы пленки необходимо разрезать на части нужного размера и уложить их на пол медной пленкой вниз или вверх (зависит от того, как указано в инструкции).

Причем, расположить их следует так, чтобы подводка находилась с одной стороны.

Изоляция

Подключение

Чтобы пол был ровным, в теплоизоляционном материале под него вырезают небольшое отверстие.

Терморегулятор устанавливается на стене — в месте, к которому жильцы имеют свободный доступ. К нему подводятся кабели: фаза, ноль, заземление, от датчика контроля температуры.

Если все работает нормально, то можно приступать к следующему шагу.

Укладка гидроизоляции и ламината

То есть, здесь все интуитивно понятно даже самому неопытному мастеру.

Что касается укладки напольного покрытия, то здесь используются стандартные схемы.

Эксплуатация

После того, как пленочный инфракрасный теплый пол под ламинат установлен, необходимо сохранить план его размещения в помещении с указанием отступов от стен.

Это позволит произвести перестановку в комнате правильно, баз «заездов» элементов мебели на участки с инфракрасными полосами.

Если потребуется установить какие-либо элементы на пол с креплением к перекрытию, то схема расположения греющих элементов также придется кстати.

Производители

42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум необходимо производить очень аккуратно, иначе можно просто повредить пленку.

Заключение

Видео по теме

Источник: https://ProFazu.ru/elektrooborudovanie/obogrev/infrakrasnyj-teplyj-pol-pod-laminat.html

Инфракрасные полы под ламинат

Ламинат, несмотря на внешнюю схожесть с натуральным деревом, теплоемкостью отличается в худшую сторону. Но если положить инфракрасный пол под ламинат, то дополнительного обогрева не понадобится. Можно ли укладывать ламинат на ИК пол? Безопасно ли это, как предотвратить перегрев, ведь перегрев может закончиться пожаром.

ИК пленка

Можно ли укладывать ИК пол под ламинат?

По показателю теплоемкости ламинат значительно превосходит плиточное покрытие, кроме того, обладает низкой теплопроводностью. Но на ламинированные покрытия слишком высокие температуры оказывают негативное воздействие, поэтому пол не допускается перегревать.

Если под ламелями монтировать водяную или электронагревательную систему, это приведет к увеличению температуры греющих элементов и может привести к деформации покрытия. Ламинату не желательны температурные колебания. В этих системах этого невозможно избежать, и поэтому лучше отказаться от этой идеи. Плюс ко всему будет значительное увеличение платежей за воду и электричество.

При монтаже ИК пола под ламинат обеспечивается равномерное распределение тепло-излучения по объему покрытия и помещение прогревается очень быстро. При правильной укладке тепловое излучение не передается на черновую основу, на которой размещается пленка, следовательно, тепло будет использоваться рационально.

Пленочный пол под ламинат – лучшее решение для организации теплых покрытий.

Технология укладки под ламинат

Перед тем как приступить к монтажу, следует заранее подобрать тип покрытия, рассчитать его требуемый объем, спланировать расположение нагревающих элементов и разработать общую схему системы.

Возможные схемы укладки

Следует определить точки размещения управляющего блока и терморегулятора – именно там соединяются все провода. Для укладки и сокрытия кабелей делается канавка, в которой укладывается гофротруба, либо предусматривается поверхностное расположение в закрытом ПВХ коробе.

Правильное расположение терморегулятора

Чтобы не упустить ничего важного, рекомендуется сделать эскизный рисунок, на котором отразить расположение пленочных нагревателей.

Примерная схема

Эскиз составляется с обязательным учетом следующих требований:

Инфракрасную пленку под ламинат надлежит нарезать на элементы меньшей площади только по указанным изготовителем отрезным контурам.
Для максимального сокращения числа соединений, укладывать пленку следует вдоль помещения.
От стационарных обогревателей и стен необходимо делать отступ в 25-30 см.
Нельзя располагать греющие части под массивной мебелью – это вызывает перегревание пленки, приводящее к перерасходу электроэнергии либо к ее перегоранию.
Между рядом расположенными элементами покрытия следует выдерживать расстояние не менее 5 см. Укладывание элементов пленки друг на друга или пересечения не допускаются.
Достаточным для обогрева комнаты считается покрытие площади пола до 40-60%.

Теплые полы на балконе — меры предосторожности

На рисунке необходим также указать схему подключения кабелей, исполнить которую можно одним из двух способов:

подключение элементов с одной стороны;
подсоединение нуля и фазы с разных сторон.

Схема подключения с одной стороны

Во втором случае исключается пересечение фазы и нуля. Работа требует внимания в процессе монтажа, в результате ошибки может возникнуть короткое замыкание.

Схема для подключения проводов с разных сторон

Не менее важно заранее определиться с местом установки температурного датчика – желательно, чтобы он находился в самом холодном месте комнаты или посреди коврового пленочного покрытия. При этом следует учесть длину «родного» кабеля, чтобы ее хватило для соединения с соответствующим блоком терморегулятора.

Когда схема составлена и выверена, можно приступить к монтажу пленочного пола под ламинат.

Подготовка основы

Рассмотрим процесс монтажа пленочного пола из условия, что черновое покрытие уже заранее подготовлено к работе. Оно предварительно выровнено, горизонтальность проверена, устранены все неровности, выполнена обработка специальными пропитками – обеспыливающими и упрочняющими.

Подготовка основания включает в себя несколько видов работ:

Тщательная уборка, при которой удаляется весь имеющийся мусор, поверхность пылесосится для устранения даже мелких частиц пыли.
Для исключения обогрева бетонной стяжки, что крайне нерационально, на черновое покрытие настилается теплотражающй материал с фольгированной стороной толщиной от 2 мм. Укладка этого материала выполняется фольгой вверх. Крепление к полу осуществляется посредством двухстороннего скотча, полоски ложатся стык к стыку, соединяются с помощью самоклеющейся ленты.
Толщина теплоотражателя подбирается с таким расчетом, чтобы в нем можно было проделать отверстия для клемм, кабелей и термодатчика. В месте установки устройства линия теплого пола не должна располагаться выше пленочного материала чтобы не препятствовать последующей укладке финишного покрытия.

Укладка теплоотражающей подложки

Правила укладки пленки

Нарезку и укладку пленки следует выполнять в строгом соответствии с имеющейся схемой. При нарезке пленки, ее укладке и перемещению по ней необходимо соблюдать особые меры предосторожности. Не допускаются случайные порезы или повреждения излучающих и токопроводящих частей. Если же такое произошло, участок выбраковывается и применению не подлежит.

Теплые полы под линолеумПравила нарезки

Места соединений по линии раскроя в коммутации задействованы не будут, их следует сразу же изолировать битумной лентой-герметиком.

Инфракрасные пленочные обогреватели следует класть так, чтобы медная полоска оказалась внизу. Приклеить пленку к термо-отражателю можно обычным скотчем.

Приклейка обычным скотчем

При установке клипсы для контактов погружаются в разрез так, чтобы одна часть клеммы находилась внутри, а другая – ниже поверхности пленки. Затем пассатижами клипса обжимается для обеспечения надежности контакта.

Установка клипс

Разводка кабелей также осуществляется по имеющейся схеме. Концы проводков зачищаются и погружаются в заранее поставленную клемму, обжимаемую пассатижами.

Подключение кабеля

Затем устанавливается термо-датчик, располагающийся под пленкой приблизительно по центру листа с таким расчетом, чтобы рабочая его поверхность размещалась на черной изополоске.

Прикрепляется прибор с помощью битумной ленты, которой также изолируются все точки подключения клемм. Ленту необходимо клеить сверху и снизу, именно так можно полностью обеспечить герметичность узла.

Клеммы с проводами ложатся в специальные углубления в подложке и прикрепляются на скотч.

Установка датчика

Подключение терморегулятора и проверка работы

Каждый из кабелей подводится к месту установки терморегулирующего блока.

Предосторожности:

Если в разработанной схеме предусмотрено для каждого из участков пола свой подключающий кабель, то нельзя допускать скруток проводов, так как это может привести к снижению надежности контактов, перегреванию жил и искрению.
В таком случае рекомендуется воспользоваться типовыми соединительными устройствами, надежность эксплуатации которых не вызывает сомнений, например, клеммниками «Wagо».

Схема подключения

Для подключения электрического подогрева рекомендуется пригласить профессионального электрика, который сможет подобрать подходящий по мощности автомат, выполнит подключение силового кабеля к управляющему блоку.

Подсоединение ИК теплового пола к обычной домашней розетке 220 В не допускается. Из соображений безопасности разрешается выполнять подключение системы только через специальное устройство, обеспечивающее надежную защиту – УЗО.

Расход энергии электрического полаСхема подключение УЗО

По окончании выполнения соединений всех проводов и проверки качества коммутации производится опробывание системы. Если нареканий по поводу работы нет, можно начинать работы по к настилу ламината – финишного покрытия.

Укладка ламината

Между уложенной обогревающей пленкой и ламинатом укладывается гидроизолирующий слой. В качестве такого материала можно воспользоваться плотной ПЭТ-пленкой либо поставляющуюся вместе с системой фирменную подложку.

ПЭТ

Участки изолирующего материала укладываются внахлест с перекрытием в 15-20 см, линии соединения проклеиваются скотчем. Гидроизоляция предназначена для обеспечения безопасного функционирования пола при возникновении непредвиденных обстоятельств, к примеру, разливу ведра воды на покрытие.

Технология укладки ламелей не имеет никаких специфических особенностей, производится в зависимости от вида замкового соединения и инструкции производителя покрытия.

По завершении укладки ламелей можно включать систему, поставив на регуляторе температуру от 25 до 28 градусов.

Как выбрать ламинат для ИК пола?

Толщина ламината, относящегося к хорошим теплоизоляторам, различна. Потому с системой ИК-отопления совместимы не все разновидности ламелей.

При выборе ламината подходящей марки следует обратить внимание на такие факторы:

Маркировка. Материал, подходящий для ИК-обогрева, производителями обозначается специальным значком. Также в инструкции по обращению с ламелями указывается допустимая температура нагрева, рекомендуемый вид теплых полов.
Прочность и износоустойчивость ламината. Для пленочных греющих систем подходящими являются классы 32 и 33.
Параметр теплового сопротивления. Чем выше этот показатель, тем большим сопротивлением обладает материал. Для ИК-полов следует выбирать ламинат с низкими параметрами, небольшой плотностью и толщиной. При укладке слишком плотных ламелей на прогрев покрытия будет затрачиваться слишком много энергии, нагрев комнаты будет проходить медленно.
Способ соединения. Ламели соединяются двумя способами – замковым и клеевым. В нашем случае следует предпочесть замковый, который может иметь забивные замки либо замки-защелки.
Допустимая температура нагревания, для ИК-полов составляющая 27°С.

Требования предъявляются также и к подложке, нивелирующей все неровности и шероховатости пола. Она должна подбираться толщиной 1-3 мм, обладать высокими теплоизоляционными свойствами.

Источник: https://delaypol.com/teplyj-pol/infrakrasnyj-pol-pod-laminat.html

Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу

Содержание:

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает.

Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

равномерное распределение тепла по всему помещению;
эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям;
плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
быстрое начало нагревания помещения;
удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения. «Установка теплого пола своими руками – правила монтажа».

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним.

Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Источник: https://polspec.com/teplyy-pol/kak-ukladyvat-infrakrasnyy-teplyy-pol-pod-laminat-instruktsiya-po-montazhu.html

Монтируем инфракрасный теплый пол под ламинат – пошаговая инструкция

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
Нагрев поверхности происходит очень быстро и равномерно;
Большой срок службы;
Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

Электропроводка;
ИК пленка;
Теплоотражающий материал;
Датчики и регулятор температуры;
Изоляция для пленки или гидроизоляция;
Крепежные зажимы;
Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Источник: http://PolProfy.ru/teplyj-pol/elektricheskij/infrakrasnyj-pol-pod-laminat.html

Теплый пол для виниловых полов

09. ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADAD ARDAL.

Позвольте нам помочь вам выбрать!	WarmStep ^® Mats Ultra-thin heating mats	ThermoFloor ^® Mats Heated underlayment pads	ThermoTile ^® Mats Heating cable on mesh
Залитый цементом	Нет	Нет	Да
Затраты и затраты	Низкий	Средний	Высокий
Мин. Виниловая толщина	5 мм (жесткая) + 1,5 мм накладка	3 мм (жесткий)	Любое
требует MDF	NO	Да
Да
Высокий
	КУПИТЬ	КУПИТЬ	КУПИТЬ СЕЙЧАС

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально сочетаются друг с другом. Надежные системы подогрева пола от ThermoSoft выдержат испытание временем и обеспечат тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, разработанным для простой установки и надежной репутации, вы можете обновить свой пол, не беспокоя себя.

Тип вашего винилового напольного покрытия будет определять тип необходимой вам системы подогрева пола. У ThermoSoft есть варианты, совместимые со всеми типами винила, независимо от того, нужна ли вам мягкая подложка, минимальное добавление профиля или укладка нового бетонного основания.

AS SEEN ON

Shop Heating Systems by Floor Type

Tile & Stone

Engineered & Solid Wood

Laminate

Vinyl

Carpet

Concrete Slab

Benefits of ThermoSoft’s Floor Heating Solutions

Эффективно передает тепло
Виниловые напольные покрытия эффективно сохраняют и излучают тепло. Вы будете чувствовать тепло дольше и быстрее.
Носки не нужны
Избавьтесь от холода на холодных полах и почувствуйте приятное тепло от кончиков пальцев ног.
Преображает обычные помещения
Полы с подогревом превратят ваши повседневные помещения в роскошное убежище в собственном доме.
Минимизация времени и трудозатрат
Системы разработаны с учетом наиболее эффективного процесса установки.
Обогревает помещения всех форм и размеров
Профессиональная помощь в проектировании, поэтому любой проект становится проще простого.
Разработано с определенной целью
Мы не просто стремимся нагреть пол; мы стремимся поставлять продукт, который обеспечивает высокое качество конечного опыта.
Быстрое и простое подключение
Провода, установленные на заводе, упрощают электрические соединения для систем ThermoSoft.
Практически универсальная совместимость
Выберите свое любимое напольное покрытие. Наши системы отопления подходят для всего, что вы можете им предложить.
Технически дружественный
Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом еще умнее.
Разработано для совместимости
Проверено и одобрено многими производителями напольных покрытий.
Без увеличения высоты пола
У нас есть решения, позволяющие добавить тепла без увеличения высоты.
Сертифицировано по безопасности
Внесено в списки UL или ETL для США и Канады.
10-летняя или пожизненная гарантия
Отопительные системы ThermoSoft рассчитаны на долгий срок службы.
Премиальная поддержка производителя
Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке настоящих людей

Мы знаем, что быть лучшим означает не только превосходную продукцию, но и подкреплять ее превосходным обслуживанием.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Американское качество, простая установка и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать совет.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

укладка и подключение инфракрасного пленочного пола

Укладывая теплый пол под ламинат как единственный или дополнительный способ обогрева помещения, можно значительно повысить степень комфорта по сравнению с другими вариантами. Для составления схемы расположения элементов и выполнения монтажа всей системы необходимо ознакомиться со спецификой работ. Вы согласны?

Мы расскажем, как выбрать напольное покрытие, способное работать в паре с пленочной системой обогрева. Здесь вы узнаете, как правильно расположить составляющие теплого пола и правильно их соединить. Опираясь на наши советы, вы сможете самостоятельно провести все этапы непростой, но вполне доступной работы.

Содержание статьи:

Руководства по материалам
- Параметры инфракрасной пленки
- Требования к ламинате в виде покрытия
- Правила для размещения полос лежащего нагрева
- . Дополнительная Структура
- . Дополнительная Структура
- Фото-руководство по созданию ИК-системы
- Размещение фрагментов термопленки
- Утепление и подключение к электричеству
- Подключение терморегулятора и проверка системы
- Гидроизоляция и ламинат
Нюансы эксплуатации инфракрасного пола
Выводы и полезное видео по теме

^{Руководство по качеству ^{Материал31 работа и срок службы теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вместе с пониманием особенностей их сочетания.
При самостоятельной разработке схемы размещения инфракрасных диапазонов необходимо учитывать физические особенности такого нагрева.
Параметры инфракрасного пленочного пола
Пленочный обогреватель представляет собой гибкое узкое полотно, укладываемое под напольное покрытие и содержащее нагревательный элемент. Он преобразует электрическую энергию в инфракрасные тепловые волны.
Ламинат или другой материал нагревается снизу за счет падающего на него излучения. После прогрева поверхности пола по толщине тепло передается воздуху отапливаемого помещения.
Галерея изображений
Фото
Устройство обогрева пола из ламината IR
Укладка инфракрасных панелей внутри помещений
Ламинированные полы и система обогрева
Система, легко поддающаяся резке и укладке применяется напыление, закрытое с двух сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.
Толщина данной конструкции варьируется от 0,2 до 2 мм, чаще всего в продаже встречаются панели толщиной от 0,3 до 0,5 мм. Стандартная ширина одной полосы 50, 60, 80 и 100 см.
Возможность приобретения инфракрасных теплых полов различной ширины на метр позволяет реализовать практически любое расположение нагревательных полос
Любую пленку можно разрезать вдоль в специально предназначенных для этого и размеченных местах. Размер шага распила примерно равен 20 см, поэтому без труда можно получить панели нужной длины.
Максимальная мощность под ламинат от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют из-за ограничения температуры нагрева ламината. Иногда производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив его на пропускную способность, можно вычислить искомое значение.
Требования к ламинату в качестве покрытия
Обычный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:
Искажение геометрии пластин под действием высокой температуры;
пробивные пластины при воздействии тяжелых предметов;
высокие теплоизоляционные свойства материала.
Поэтому для совместного использования ламината и пленочного теплого пола под ним разработаны усовершенствованные модели. Они маркируются специальными символами, размещенными на упаковке материала или в инструкции к нему.
Единого стандарта маркировки нет, поэтому при покупке нужно уточнять этот вопрос у продавца, так как есть решения только для водяного или электрического кабельного теплого пола.
На схематичном изображении теплого пола показана возможность совместного с ним использования ламинированных панелей данной партии. Также рекомендуется использовать материал класса безопасности Е1 или Е0 с минимальным содержанием свободных формальдегидов.
Суммарное значение коэффициента термического сопротивления ламината и подложки, на которую он уложен, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться, что данная техническая характеристика соответствует нормативным требованиям, иначе есть риск перегрева и повреждения системы теплого пола.
Ламели могут быть соединены клеем или замками, расположенными на концах пластин. Вместе с теплым полом допускается только плавающая схема устройства ламинированного пола из панелей замкового типа.
Тех. покрытие, собранное из панелей, не должно иметь жесткого сцепления с основанием, а по периметру помещения, вокруг архитектурных деталей и проходок труб необходимо оставлять зазор в качестве запаса на линейное расширение материала.
Ламинат получают прессованием опилок с включением смол, содержащих формальдегид. Изготовитель указывает максимально допустимую температуру нагрева, выше которой начинается испарение токсичного вещества. Обычно это происходит, когда вы достигаете 28-30 градусов по Цельсию. При расчете выработки тепла необходимо учитывать этот фактор.
Подробно рассмотрены аргументы в пользу установки инфракрасной системы обогрева ламината и сравнение преимуществ ИК-пленки с водяными вариантами, с которыми рекомендуем ознакомиться.
Правила размещения полос теплого пола
Площадь отдельного помещения, которое должно быть оборудовано теплым полом, рассчитывается исходя из потребности в отоплении этого помещения.
При отсутствии других систем отопления достаточно покрытия в среднем 70% от общей площади. При наличии радиаторов, каминов снижается потребность в тепле от пола, что приводит к уменьшению количества укладываемых планок или меньшему расходу энергии на обогрев.
В связи с наличием ограничений по максимальной мощности подводимой к жилому дому электроэнергии необходим расчет нагрузки на сеть
Отсутствие необходимости размещения инфракрасного теплого пола под ламинатом по всей площади площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:
Не размещайте теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и чрезмерному давлению на пленку.
Не накрывайте нагретый ламинат теплоизоляционным материалом, например, коврами или мебелью без ножек. Это приводит к нарушению теплоотдачи воздуху и перегреву системы.
Необходимо избегать одновременного нагрева ламината со стороны инфракрасной пленки и другого источника тепла. Размер площади пола, под которую нельзя укладывать пленку, для каждого типа примыкающего отопительного прибора определяется индивидуально.
От стен и стационарных объектов необходимо отступать не менее 3 – 10 см в зависимости от рекомендаций производителя, так как зона обогрева в плане незначительно выходит за границы пленки. Повышенные температуры могут плохо сказаться на плинтусах и обоях.
При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это связано с возможной перепланировкой или перестановкой мебели в будущем.
Значительный отступ от стен оставляет более широкий спектр решений для изменения дизайна помещения. Кроме того, жители дома гораздо реже используют пространство у стены, чем посреди комнаты.
Гостиные часто имеют инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен
Если площадь теплого пола прямоугольная, то расположение фрагментов пленки лучше планировать по длинной стороне. При этом сокращается количество полос и, как следствие, операции их укладки, утепления и соединения.
Дополнительная информация о конструкции
В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляются определенные требования. Основание пола должно быть прочным и максимально ровным. Для бетонного основания рекомендуется выровнять его путем заливки выравнивающей смеси, а для деревянного – путем укладки фанеры.
Изоляция между основанием и нагревательными элементами предназначена для предотвращения потери тепла. Учитывая, что теплый пол питается от электричества, подложка не должна проводить ток.
Поэтому не используйте изоляцию с отражающей поверхностью на основе алюминиевой фольги. Чаще всего используется рулонный утеплитель из вспененного полиэтилена или пробковая подложка в комплекте со светоотражающим слоем.
Устройство инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно простое. Укладка любого слоя не предполагает наличия специфических знаний или тяжелого физического труда
Перед укладкой полос теплого пола с электропроводкой и датчиком температуры необходимо ознакомиться с инструкцией, идущей в комплекте. Общие принципы монтажа те же, но есть нюансы по расстоянию между размещаемыми элементами, а также по способу подключения к электросети.
В качестве подложки, расположенной между нагревательными элементами и ламинатом, нужно использовать пластиковую или виниловую пленку. Он хорошо пропускает тепло, но служит преградой для воды и пыли, которые нельзя допускать попадания на нагревательные ленты.
Одним из характерных представителей систем пленочного отопления является , особенности монтажа и эксплуатации которого подробно описаны в нашей рекомендуемой статье.
Этапы монтажа системы
Одним из основных преимуществ инфракрасных лент перед водопроводом является возможность самостоятельной установки теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.
При правильном выполнении всех этапов работы отопление будет качественно функционировать заявленный производителем срок.
Выравнивание основания и укладка теплоизоляции
Гидроизоляция и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняется по стандартным правилам. Покрытие должно быть ровным, твердым, с уклоном не более 2 мм на 1 метр.
Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и для укладки без обогрева
Перед монтажом теплоизоляции из помещения необходимо удалить пыль. Если работы по организации теплого пола проводятся в период строительства или капитального ремонта, то целесообразно выполнять процедуры монтажа теплоизоляции, нагревательных полос и верхней гидроизоляции в один прием. В этом случае загрязнение нагревательных элементов пылью будет сведено к минимуму.
Теплоотражающий материал стоит недорого, поэтому его укладывают по всей площади помещения вплотную к стенам, даже если инфракрасные полосы расположены не под всей поверхностью пола. Толщина теплоизоляционной подложки под теплый пол составляет 3-4 мм и такое расположение исключает небольшой перепад высоты, нежелательный при укладке ламината.
Во избежание сдвига материала при дальнейшей работе его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя закрепляют скотчем.
Фото-руководство по устройству ИК-системы
При укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фотографий:
Галерея изображений полосы необходимой длины. Выполняем раскрой по заранее составленной схеме с учетом расположения мебели без ножек и архитектурных особенностей помещения
Подключаем хомуты к шине, отсоединив ламинированное покрытие с одной стороны пленочной системы. Одна из «лап» хомута должна соприкасаться с медной планкой, вторая должна быть прижата снаружи
С усилием зажимаем клипсу на пленке. Этот узел должен быть надежным, не вызывающим подозрений на возможное разъединение.
Изоляционная лента, входящая в комплект пола ИК, разрезается пополам для изоляции свободного среза шины
Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажима
Пальцами на скотч или раскатывающий валик стараемся выгнать из-под скотча весь воздух. Это нужно для того, чтобы вода случайно не попала в автобус
Раскладываем ИК-полоски на полу так, чтобы зажимы были со стороны установки термостата. В зажим-держатель наматываем провода по схеме ИК-пола
Плотно зажимаем зажим-держатель пассатижами предотвратить возможность отсоединения во время работы
Шаг 1: Разрезать ИК-панель на полосы по размеру
Шаг 2: Установка зажима на шину
Шаг 3: Закрепить зажим на пленке
Шаг 4: Подготовить клей лента для склеивания
Шаг 5: Обмотайте шину изоляционной лентой
Шаг 6: Заклеивание липкой ленты Клей
Шаг 7: Подсоедините провода к зажиму
Шаг 8: Закрепите проводку в зажиме
Завершив подготовку инфракрасные планки для сборки теплого пола, приступаем к основной работе:
Фотогалерея
Фото
Клипсы с подсоединенными проводами также проклеены изолентой.
Удалите пузырьки воздуха из-под клейкой ленты, отжав или прокатав
Готовим к подключению датчик регистрирующий температуру пола. Это устройство входит в комплект
Для того, чтобы датчик не был выше уровня пола, прорезаем отверстие в теплоизоляционной подложке, уложенной на основание
Закрепляем датчик на инфракрасной пленке скотчем: он будет крепиться устройство и защитить устройство от влаги
Плотно прижимаем клейкую ленту к пленке и сенсору, стараемся минимизировать наличие пустот под ней
Собираем пленочный пол, подключаем последовательно инфракрасные полосы, выводим проводку к месту установки термостата
В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков
Шаг 9: Вклейка зажимов с подсоединенными проводами
Шаг 10: Удаление пузырьков воздуха с ленты
Шаг 11: Подготовка датчика к подключению к системе
Шаг 12: Вырезание места для датчика в изоляции
Этап 13: битумная лента для изоляции датчика
Этап 14: Герметизация стыка лента-пленка
Этап 15: Сборка системы инфракрасного обогрева
Этап 16: Установка терморегулятора и подключение к нему системы
Размещение фрагментов термопленки
Полосы термопленки нарезаются на фрагменты нужного размера и укладываются медной полосой вверх или вниз в зависимости от инструкции производителя. Расположить их необходимо таким образом, чтобы проводка электрокабеля проводилась только с одной стороны.
При простой геометрии схемы укладки инфракрасной пленки она подключается к электрической сети с одной стороны для уменьшения общей длины проводов
Как правило, укладка под ламинат нагревательных лент теплого пола выполняется впритык. Однако для некоторых моделей между ними есть минимально допустимое расстояние, которое указано в инструкции. Это необходимо соблюдать, чтобы избежать перегрева системы. Ни в коем случае не должно быть противоправным наложение полос токоведущих шин друг на друга.
Увеличение расстояния между планками выше минимально допустимого не приведет к неисправности теплого пола. В этом случае прогрев ламината будет неравномерным, что приведет к созданию на полу теплых и холодных зон. Однако такие зоны практически не заметны из-за небольшого перепада температур и наличия эффекта отвода тепла.
Изоляция и подключение к электричеству
Обычно помимо термопленки в комплектацию входит самоклеящаяся изолирующая битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда в комплект входят и провода с сечением, необходимым для пропуска тока заданной мощности.
Самоклеящаяся битумная изоляция закрывает те участки среза медно-серебряной шины и с противоположной стороны полосы ее «разомкнутых» контактов, которые не будут использоваться при подключении к электросети. Важно не допустить образования пузырьков воздуха между изоляцией и шиной.
Преимущество битумной изоляции в том, что при первом включении в электрическую сеть она нагревается и, приобретая вид защищенного соединения, максимально герметизирует ее
В каждом месте соединения проводов с медной шиной устанавливается контактная скоба так, чтобы одна ее сторона уходила внутрь термопленки, а вторая оставалась снаружи, поверх медной полосы. Затем с помощью плоскогубцев затяните зажимы.
После этой процедуры полосы термопленки фиксируются скотчем между собой, а также соединяются теплоотражающим материалом во избежание сдвига при последующей работе.
Зачищенные концы проводов соединяются с зажимами опрессовкой. Каждое такое место нужно покрыть битумной изоляцией, укладывая ее сверху и снизу соединения.
Подключение термостата и тестирование системы
Устройство управления поставляется редко, поэтому его необходимо приобретать отдельно. Поскольку для регулировки температуры нагрева ламината требуется высокая точность, необходимо использовать устройство электронного, а не механического типа.
Датчик температуры пола крепится снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить, используя битумную изоляцию.
В теплоотражающем материале выполнены специальные вырезы для датчика температуры, а также места установки фиксаторов и . Это необходимо для сохранения гладкости поверхности для укладки ламината. Поместив датчик в углубление, его необходимо заклеить битумной изоляционной лентой.
Толщина теплоотражающего материала не менее 3 мм, поэтому расположенные в вырезах провода, зажимы и термодатчик не создают бугров, что важно при укладке ламината
Терморегулятор монтируется на стена в месте, наиболее удобном для жителей квартиры. Провода подключаются согласно инструкции к устройству.
Если максимальная мощность теплого пола превышает 2 кВт, то подключение к сети производится через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления в электрическую цепь необходимо включить устройство защитного отключения.
Перед укладкой гидроизоляционного слоя и ламината необходимо провести испытания системы. Температура испытаний может быть небольшой, так как основная цель – проверка соединений проводов с элементами инфракрасного пола на искрение, а также факт нагрева каждого фрагмента.
Гидроизоляция и ламинат
Поверх теплого пола укладывается защитное гидроизоляционное покрытие в виде пленки. Учитывая его незначительную толщину, не влияющую на рельеф поверхности, достаточно закрыть только ТЭНы с небольшим выступом по краям, равным 10-20 см.
Полосы пленки соединяются между собой с помощью обычного скотча во избежание их смещения при последующей укладке ламината.
Поскольку теплопроводность клейкой ленты неизвестна, желательно, чтобы стыки рулонов пленки и стыки нагревательных полос, где нет инфракрасного излучения, совпадали
Ламинированные напольные панели укладываются сразу сверху полиэтиленовой пленки без дополнительной подложки. Эти процедуры желательно проводить в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.
Нюансы эксплуатации инфракрасного пола
Необходимо набросать план устройства теплого пола под ламинат, включая раскладку планок и проводки. Это поможет предотвратить в будущем неправильную перестановку мебели и создание сильного давления на поверхность в местах монтажа теплых полов.
Также потребуется исключить возможность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.
Наличие подробной схемы нагревательных полос позволит определить безопасное место для сквозного сверления без снятия ламината. Выполняя такие работы наугад, можно испортить систему отопления и получить удар током
Электронные терморегуляторы часто комплектуются двумя приборами для измерения температуры пола и воздуха. При использовании системного программирования нельзя использовать только датчик воздуха из-за ограничений по нагреву ламината.
Корректно задать алгоритм режима обогрева пола можно двумя способами:
Использовать только показания датчика пола. Например, настроить включение обогрева при температуре ниже 25 градусов, а выключение при достижении 29 градусов.
Используйте показания обоих приборов. Например, настроить включение обогрева при комнатной температуре 23 градуса и выключение, когда либо датчик воздуха показывает 26 градусов, либо датчик пола показывает 30 градусов.
Повреждение датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденной панели обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола как запасной, а провод от него вывести на терморегулятор.
Тогда при выходе из строя основного устройства достаточно просто открутить два провода от неработающего датчика в термостате и подключить контакты от резервного варианта.
С правилами и особенностями организации познакомит рекомендованная нами статья.
Выводы и полезное видео по теме
Пошаговый монтаж инфракрасного пола под ламинат. Припайка проводов к медным жилам вместо зажимов:
Установка инфракрасного пола под ламинат в помещении сложной геометрии. Показаны все этапы работы. Учитывая расклад по ценам на конец осени 2016 года:
Установка инфракрасной пленки под ламинат позволяет реализовать максимально комфортный для человека способ обогрева помещения снизу вверх.
Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору места и мощности нагревательных элементов, а также долговременной и качественной работе теплого пола .
Хотите рассказать о том, как вы сами укладывали и связывали инфракрасный пленочный пол? Возникли вопросы при ознакомлении с представленной информацией, есть ли полезная информация для нас и посетителей сайта? Пожалуйста, пишите комментарии в блоке ниже.
Электрический теплый пол под ламинат: монтаж своими руками
Мы уже рассматривали с вами монтаж теплых полов под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется использовать более современный и экономичный утеплитель – ИК-пленку. Технология укладки пленочного покрытия достаточно проста, и сейчас для читателей «ЭлекроЭксперт» будет предоставлена подробная инструкция по монтажу электрического теплого пола под ламинат своими руками.
В зависимости от типа отопителя
Подготавливаем все необходимые материалы
Выполняем монтажные работы
Подготовка поверхности
Производим теплоизоляцию
Уложить пленку
Полезные советы от мастеров
Определились с типом утеплителя
Недавно мы рассмотрели виды электрических теплых полов, где немного о вопросе использования разных утеплителей для кафельного и деревянного пола.
В случае деревянного пола не рекомендуется использовать нагревательные маты и кабель по следующим причинам:
Электрические проводники могут неравномерно излучать тепло, что неблагоприятно влияет на деревянный пол.
Обогрев с помощью электрокабеля (или мата) потребляют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять же, выигрывает.
Для инфракрасного покрытия не обязательно наличие бетонной стяжки, чего не скажешь об альтернативных вариантах.
Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажа. В случае электропроводки за счет стяжки высота потолка может быть уменьшена до 10 см.
Поскольку ламинат имеет низкую теплопроводность, не рекомендуется использовать кабельный обогрев. Это связано с тем, что кондуктор сначала нагревает стяжку, которая передает тепло самому полу. В результате такой теплоотдачи КПД на порядок ниже, чем при инфракрасном излучении, которое сразу прогревает все предметы в помещении.
Именно по этим причинам применяется монтаж пленочного теплого пола под ламинат и паркетную доску.
Подготавливаем все необходимые материалы
На данном этапе необходимо произвести расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть достаточно проста, нужно всего лишь рассчитать полезную площадь помещения и с учетом выбранной мощности обогревателя рассчитать его площадь.
Итак, для облегчения восприятия информации приводим все пункты:
Определяем полезную площадь помещения. Укладывать материал необходимо на расстоянии не менее 15 см от стены, нельзя подкладывать пленку под тяжелую мебель и бытовую технику. Исходя из этих требований, составляем схему и определяем полезную площадь.
Выберите мощность системы. Как правило, для обогрева теплого пола используется покрытие мощностью 150 Вт/м9.0011 2 (если нет центрального отопления) и 90 Вт/м ², если в доме есть система отопления. Вы также можете выбрать промежуточные значения, исходя из собственных условий использования.
Рассчитываем количество пленки. Для этого умножьте полезную площадь на мощность, которую вы выбрали. Например, для помещения 15 м ² без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.
Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированную ленту и пенополивиниловую пленку (защищает поверхность утеплителя от механических повреждений).
Когда все материалы подсчитаны и куплены, можно переходить к процессу установки.
Выполняем монтажные работы
Технология укладки пленочного теплого пола под ламинат состоит из нескольких этапов:
подготовка поверхности;
базовая изоляция;
материал для пола;
Ламинированное покрытие.
Обращаем ваше внимание, что данная технология применяется и в случае с паркетной доской, при этом монтаж осуществляется по аналогичной схеме!
Подготовка поверхности
На этом этапе необходимо снять старую отделку пола, убрать весь мусор и посмотреть состояние бетонной стяжки. Необходимо, чтобы поверхность была ровной, без сколов и трещин. В противном случае придется заливать черновую стяжку, которая уберет все дефекты.
Сразу следует отметить, что в помещениях с повышенной влажностью (на неотапливаемой лоджии или в бане) категорически запрещается укладывать инфракрасное покрытие. Если влажность небольшая, нужно также позаботиться о качественной гидроизоляции пола!
Делаем теплоизоляцию
Чтобы тепло шло вверх (в помещение), а не вниз (в нижние этажи или в фундамент), необходимо позаботиться о качественном утеплении основания под пленочный теплый пол. Для этого лучше всего использовать пенофол. Материал тонкий, поэтому высота потолка после укладки заметно не меняется.
Поскольку одна из сторон пенофола самоклеящаяся, сложностей при утеплении возникнуть не должно. Стыки между листами необходимо заклеить фольгированным скотчем.
Укладка пленки
Теперь, когда фундамент уже полностью готов, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.
Согласно схеме необходимо распределить материал по поверхности. Если вам нужно вырезать конкретный кусок, делайте это в соответствующих местах.
Отметим несколько требований по укладке электрического теплого пола под ламинат:
запрещается укладывать листы внахлест, только встык;
листы должны располагаться так, чтобы контакты были направлены к стене, на которой установлен терморегулятор;
медная сторона должна быть внизу (рядом с основанием).
Далее установите термостат в подходящее место. Лучше это сделать в штробе на стене, рядом с розетками (для удобного подключения к сети).
После этого пленка соединяется с термостатом при помощи контактных проводов, которые зажимаются специальными зажимами.
Также следует отметить, что все места хомутов и самостоятельных срезов материала необходимо заизолировать битумной изоляцией!
Из термостата нужно вывести датчик температуры, который будет подсоединен к нижней стороне пленочного покрытия. Для этого в основании создается специальный штроб, длиной не более 30 см. Датчик размещен в защитном гофре и установлен под листом утеплителя. Обязательно подложите под датчик температуры слой теплоизоляции, иначе может возникнуть заметная погрешность в точности измерений, что повлияет на работоспособность системы. Можно подключить пленочный теплый пол под ламинат без терморегулятора, но в этом случае возрастет энергопотребление, а контроль температуры будет полностью отсутствовать.
Когда все контакты подключены и изолированы, можно переходить к проверочному тесту. Для этого включите термостат в сеть и проверьте, чтобы вся поверхность равномерно нагревалась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления реальному (значение не должно превышать разницу в 10%).
Если все правильно, то можно укладывать поверх теплого пола защитную пенополивиниловую пленку и приступать к декоративной отделке поверхности паркетной доской или ламинатом.
Также Вашему вниманию представлены наглядные видеоуроки, в которых можно ознакомиться с особенностями каждого из этапов монтажа:
Как сделать теплый пол пленочный
Инструкция по монтажу пленочного теплого пола под ламинат
Полезные советы мастеров
Чтобы упростить процесс электрического теплого пола и сделать ламинат более долговечным, предлагаем вам несколько полезных советов:
Установите датчик температуры рядом с холодной стеной, чтобы настроить и точно контролировать самую холодную точку помещения.
Ни в коем случае не крепите листы утеплителя гвоздями или саморезами, так как это может привести к выходу системы из строя. Используйте только ленту из фольги.
Инфракрасная пленка легко повреждается при механическом воздействии (если на нее давить тяжелой мебелью). Убедитесь, что под всеми тяжелыми предметами нет обогревателя.
Подойдите к выбору ламината для пленочного теплого пола серьезно. Не все могут нормально функционировать с системой теплого пола. Те модели, которые предназначены для обогрева, имеют соответствующий логотип:
Убедитесь, что на полу не установлены другие обогреватели (например, масляный обогреватель) В противном случае возможен перегрев пленки и ее выход из строя.
Одна часть покрытия не должна быть длиннее 15 метров.
Обязательно выполните заземление обогревателя. Для этого по периметру и диагонали наклейте фольгированный скотч, который соединяет другой конец с заземляющим контактом.
Не укладывать пленочный теплый пол при минусовой температуре.
Проверьте домашнюю электропроводку, чтобы она выдерживала нагрузки от этой системы отопления. Если окажется, что УЗО, автоматический выключатель и диаметр проводов не подходят, замените все элементы на более мощные.
Вот и вся технология укладки пленочного покрытия! Как видите, монтаж электрического теплого пола под ламинат под силу даже человеку, не имеющему соответствующего опыта. Надеемся, что наша пошаговая инструкция с фото и видео примерами помогла вам выполнить монтажные работы самостоятельно!
Аналогичные материалы:
Самая дешевая и экономичная система отопления дома
Монтаж нагревательного кабеля для водоснабжения
Что лучше: тепловентилятор или электрический конвектор
Как сделать пленочный теплый пол из ламината
Инструкция по монтажу пленочного теплого пола под ламинат
Опубликовано: 13.10.2014 Обновлено: 06.11. 2017 Пока без коментариев
双面说明说制作文件
%PDF-1.5
%
1 0 объект
>/OCGs[5 0 R 292 0 R]>>/Страницы 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
application/pdf
双面说明说制作文件
2018-11-13T10:53:50+08:002018-11-13T10:53:50+08:002014-12-04T17:38:56+08:00Adobe Illustrator CS5 140256JPEG/9j/4AAQSkZJRgABAgEBVQFGAAD/7AAQSkZJRgABAgEBVQFGAAD/7заG9wIDMuMAA4QklNA+0AAAAAAABABVQAAAAEA
AQFVAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f
Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAACMAwER
AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE
1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ
qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo
+DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9HeUv+ObJ/xmb/iK4qlv
nv8AM7yz5JexTWfXZtQfHEEIEVuABALvyZKKK12qaA+GAmmQjaDi/O/8AK2VeSa6lOKOAYLlSyysF
TiDECxYtsBv18Dg4gvAW4vzt/K6SFZRrsaoy8wZIbiM8K05EPGpC179Nj4GjxBeAp/5Z84eXPNFv
Pc6DefXbe2k9GWZY5UTnTlRWkVA+xB+Gvbxwg2gilPzF/vdpf/GU/wDEkwoT3FXYqkersw1vTgCQ
CwqP9liqhH+ZHkKQEp5g09gACxFzFtUAjl8W2zA74q6T8x/IcZVX1+wVm+ypuIgTXpQcu/bxxVz/
AJjeRI4zJJr1jHGP23uIlWlK1qWAp74qkHnH8wNOuNJ5eV/N2l2F9ayCW4acxTq8KoS0bAt8GxD1
60HgcBSPNJvKPm7zjqGvQ2ereY9Gks3ikcW1m8MtzO4jJWJQpBQD7RbiTRad+WAWyNdHonlZmbTC
SST6jdfkMkwTfFXYq7FUj8pso02SpA/fN1/1VxVvzB5T8r+YXtn1i1S6e09QQN6jxkLMAJEb02Tk
jhRyRqqe4wEJBpgf/Kt/OcUUEdvf6CjwJCFuTpdsH5xCAiiLEqqI3Wcx06cx9EeEs+IKR/Lbz79S
ht/0noDemsySKdLtgrLK3MKB6RVRUnl8PxdceErxB6XomiaFoVkbLSLeKztWkeZ44/2pZW5O7MSW
Zie5OTAYE2g/MJBvdLINR6p6f6yYoT3FXYqkesf8dzTf9Yf8SxV5S/m/VIZHt5NWuKo4DS/o6Uo2
/CisWG1R41+7FVN/NmqHk51a4hCkrRdOnoOSkqCpb4D+9FOvT7lU10/zdHBELa9ur++uA5jjkjt2
t1bbiB8aT8u7ci22Ksis9Qe2CXVw0kixMTIkuoaeyENU/EQsYovHbcYqymLUtHuLcBZLZLto6/V1
kieRXaMtxHamp416dsVW+Vf+OYf+MjfqGKpxirsVdirCGbSm8tS22qIZbO6meGWFUaT1FaNQycE+
JqjqB2xViep6T5PuBDLpfq2IWpl/3F3c3qrIoVSqsEoffviqVt5W0yPhD+lZ2tzJy9EaLdPFVkIV
W+I/ZX7I7dB1piqfx/lVpqVa31ewjtpIzGlvJaxunpyRcWRlaXiyt8TUI6E/PFU6m/L78vmtvSkS
zWAfuxSZk41XhxVg4K/DtQHFU51NEWbS+EiyqZmIdDUfaQdsVZLirsVSLWf+O3pv+sP+JYq8q1GM
ya/cWyyScXu2BmOrosaCQmQSFFq0YROJAA+zv23VTAeW2eOVJtdsmLhIx/uXkNSBVqj0BuxUH/ax
ВЭ23lW91CdI7fVre7uUjkY28eryPQmlHAW2P2X2+zTvTemKoz/lWvmLjJH9ZrHKo511G4+3QKWAW
2Wm1RsQN/sgbYqmGkeSdc0++huZ7gtbW6uWh26aUsDGw4tG0CBqEinxD9dVWS+Vf+OYf+MjfqGKp
xirsVdirz3VrWe58nusUMkpS7Dn0UlkkHFBTisLxv13608cVSCPypq1yJWtbFlSJViVplubaQcUC
MQZrpKhuNaivzOKo+byPr7JQ2qFVosfxSchXiSSTfgbGoHv7bYqmFp5O4xxtd6NcSXLVWYJeCONh
ueYQzSmvxU3atd8VV5vK1kIP+UcncrwUR/Xk2C1PLk0vUeJ338MVRj2cdmmlwR272yC4ciGSX1iO
TIftVbb2rirL8VdiqRax/wAdzTf9Yf8AEsVeQ+X7vULOOC5WKd56soFxdwSVqBy5JLGdwPbvUdcV
TvTtY846hC0dlYG4lUq8rxNpp9MOuy09Ch5e++KvQvKthrVrBTV7azW4APG7t3BlcMa8XRbe2VeP
TavTFU+xVTuf955f9Rv1YqlflX/jmH/jI36hiqcYq7FXYq871iziuvKLRyQ+qPrZ3EEdxSsQFOMj
xgVr1rirEYraNbWMwW7sVULHTS7cElAQy8jd715F2PLepPXFU5tbTyzJCti2m3rXlyQZJLe3sIB6
k2w482biQNvib+GKpz/hKwDFB5bvVRm5kp+iacg3IVJflRj26Yqsh8mafGEZfL1+CqemFb9EHipV
gQPjP82+Ko6DTYtPi02GO0ms+dy8jx3h2cyFmMdWJtiyHw61+imKs1xV2KpFrP8Ax29N+Y/4liry
JrnUpYy/C9CFAADqZCjlHRUYBR+8+ztTrvXpiqwPqYiFP0gWkpxQ6qTK7SSGKgFOKnj1C7H54qme
j+aPMOnR8Y0mVVUyoLjUIJy5JrQmSGR1qnxUG1PffFUfP5881hOaz+iF4jk01qVcszhCP9GrQ8Pi
8AK+OKorQ/PHmS/1+20y5QrbukpnYzW8jH92WXaOFaAFaMOQNT4Yqznyr/xzD/xkb9QxVOMVdirs
Veba+sy8oCRhDzS8Ija4jtZEUmGpNLpkSvEEChrv9IVYjHDaQzyyzG2KAAL6ltoLcG5EEmjkrXlT
7/bFVR/SiqvC3NUDBPq2gKoLE/CaPuNgR28fZVfDMlu1vPG8CSWbtPHKYdDUxs4+II6yKwY1qSOw
xVNT5w18T1fWplXjULXR6/ExA29UVIKEeGKsh03Ubu/sNInu5jcXAuJFeU+hvR0IP+jvKgFCKb1p
1xVnWKuxVI9Y/wCO5pv+sP8AiWKvGfUcW3o2bWsQaRwFfTW48vTYVFWAFVJR6/ZB3xVOra60GWO0
FxpjCZFROUCW4U3AZa8V+qsUAZvhblTwJxVRtb/yu6x3KaTOeISRJQIjKZUpQU+phuw36delDRVa
8vlWSeOc6VIJSP3Uyi3SQxqBQA/U1P2Rstd9h4GKp7ot75dHmCOOGwkjuLlpJEnZIx8TIzA1S3Qm
qk78+5FcVZ35V/45h/4yN+oYqnGKuxV2KvOtYkjj8p+pJKsSLeE8nkt405CL4d7hXBYdVA+nbFUL
pXmvRLSzt7NNfuLcsxDCGbRTEskoNVTktaB2+Gortv7qoqPz7osiokXmG9kZ2MSusuiklgR8Wwp3
p/DFW2886T+7P+IL4B3ZwfU0WnEbcCePRSf9b3xVYfP+hxhGl8x3Y5kgK8uiDrxRe383T/KPyGKp
nDq1pqcOmT2t82oLHcNG88j2zvyHpGjG0pENmB8d8VZpirsVSPWP+O5pv+sP+JYq8gt11U2RmEV2
5ZZFl46ohZvs8aGtVqCaDbw74qqD9NkuqrPHHJHGVH6URUjZVL8tl2FVIbrsNxvirUX6Yms45Ivr
BVWdnWXVImqWpxoaMV4A1IA270JGKqkSapKqWyJMH5MvqjVFVkjHV3VSnxIAGAXYnwNRiqZeXGv4
/NEIm9UpzliKvqP1ilIWIBhANRTxPvir0ryr/wAcw/8AGRv1DFU4xV2KuxV5/fSqnloA3Jtibsnl
ydAQIxvVIbgkr1AoPGu2KobycsVy7zR67Mt7EoVo4ucyBegJNxBDXkamnDwoaYqyoRX/AMQGvTks
/JCbe3+Eb0XaMbbj32xVFNpesU+HWphUqSTDbnYdQP3Y64q5dK1lSxOtzPyaqhobaiipNPhjXsaY
qgNVt7i3m0uO4unvJPWY+tIsaNQsm1I1RdvlirJMVdiqRaz/AMdvTfmP+JYq8hgsRBHNC8cKyRkK
sqafp0XAbs6Ko1GoUvVWB2LD2riq91tksiklnEHSTiWbTtNrz5qA1Pr/AMRQBqCteJpTkKYqukjg
gdU+qxFViJeQ6fp7JIv7xfhC6gvxAfaNCDt8gqybRfIlrq9lFf2V7p0kZdWeKXTI3WN1KSBQI51U
OKKCQTttirK7fyLoFhN9dghUTwI3pH0oF4nhxJBSNW+LvviqN8q/8cw/8ZG/UMVTjFXYq7FXmur2
ssujW00VvFO8NzJxaVbIlC6xCqG9BAJWv2fpxVLdNgms7MxDQNMvSWMyib9Fhgr0BSMQyRR9V5b9
+pOKsktdHW8iguYtI8vCOdObho1dwXB+GqKyH7W9GPfFUSnlO4VUH6F0AFJOVRbnpQgMPg2bZcVb
Xyi5Kq2iaAIwQxAtq/EG+0PgG/Fm+nFWpLCayOmxTW1naO1wz+lYIUiNTGKkEL8W2+KsvxV2KpHr
H/Hc03/WH/EsVeWzWgvdc1FYLnToTHJKsDz2qQxlTJIGIklK+o6sa/Ad+UKr/wDCcnOSUXugBCAF
4x23prtVh5mQ0YihBr137YqmVuvnG0gtIrfXtMtrQJSOJZYwHdCDwWkwUBq/s16+O+Kqr3HnBI1j
XzVYsqmkknrQ8quCq0Yyjozj4SN6DffZVHaJP5lXVo477X7O+t5BM8ltFOvqEFP3fBfUYld+lPux
Vl3lX/jmH/jI36hiqcYq7FXYq801yyN15ciX0/UQXMnIeg9WADEtSVSWGNw17+w3xVj0OgLeyR26
6bSR3jjVGs2jWoUFj8N2FFVHXYfPFWW6T5E1uOwSFLyPS4oyOFtHBKlCN2b9xelAGJ6Yqnln5X1V
Zg19rEs0XplTHAbmAmQuG5cnuJtgBTjT6abYqi38shuysdQ1AFOnG7lAPw8dwDQ/13xVA6lYLYza
ZAs006+uzB7iRpXFWTbk1TQYqybFXYqkesf8dzTf9Yf8SxV5bqEOpm/vpZmvGcSVVRfxRhWaR0X4
VYUHIb7fR0GKpj+n/MIWFlVVhkdqmRtNUqGPFDQRUJDeGKquma/qEoX6+1zb1ZTbvFHo78xINgwb
iVYU7D78VZD/AI38vlGWTRZvgX1By/R3xkDan+k9T70xVNtO1a31KH2rfRpoLdkkCXri04LwBFKR
zPJ12FFxVE+Vf+OYf+MjfqGKpxirsVdirzDzDHFJ5egWSFZR9Zl4lo7eXixiQBh9YlhAIrtxriqV
aTo+ifpSNZLCyiiR3ZnnsrD0RUikbLBI0ldyAeNPl3VZuvmi8fZNV0stxrtFcEmgrUD1PcbYqvh8
y3crIiapprPK/pRAQz7uSAB/ee/04qmZi828mIubDjyHEehNXjyFan1uoWvbriqB1RdQWfTBfvFJ
P6zfFAjInHklBR2c1964qyXFXYqkesf8dzTf9Yf8SxV5BewWj3d0UayZZbiQKPqUw3MpAh3TyDO3
2a/ScVU5phIjoVsiz1PI2c1ArVRVVVQ7Gvc7HFUbY6ppunQBDZaXcO3GZPrGmzu6sKgoKKvA7Nxq
fbFWS6MmhanYPdTL5csi8rrLHcaWUL9DypNPAx5L34/qxVOtP0ry9BeJJbSexzPEJBEtlZRRXABU
grG4nkKnlWtF9vfFU78q/wDHMP8Axkb9QxVOMVdirsVea61HH+gbWZ3EZS9ZectZoKyRr8PK8BXo
OXw77YqxmS7tTH8MkUr89o1uNHqVp9sOwp1PHjXbfxGKo6TVdLEccF1oulXkcdImne6sucgAryos
saAu3YKAa9O2Kqy69pMoEf6G0koygTK13aABSWY8v9IP2vtffXfbFU2Ov/l88cIfSI5Flj+Aiawd
ePEg8T9ZrsE7frxVMoH0V7bSW0e3jtbU3EgaCNon4yK6KwYwvKlduzbfhirNMVdiqRaz/wAdvTfm
P+JYq8s1TUZVu75J7i1d1kMcoA1RisyPUk8ZacepAVQd6KablVN7X8ztMhtYImtbUKkcYLyCdRsv
xGr271pT+dq+OKp9D5qu5CJR5fee2YB/VS2uiGBBKlf9F+LptTFV6ebJZSg/wrPQCtHtrpeLdABy
tAOnfFUw0jVLnUfWmfQxZFQQ88izRPxKsQVE9vbs3xChA6dfCqqYeVf+OYf+MjfqGKpxirsVdirz
LzBffVvLtuPUded3IQkU6W7sViXoXguC32qUFNz1xVfaeerB+KzeYL5Zl3ljibS5YxvsFkMKMVNa
AkV/XiqPsPM1rqEipY67qd5I8PrLFAmlytwLKC3GOJm+Hmte24xVXS+1ViT9Y8xAM1Aps9PBGw3q
YPs799+uKqiXupSqALjzBGXaoY2lgCAd6GsB2Hyriq6SaaYaW8rXjP67b38cUU1Kx/swrGtPoxVl
2KuxVI9Y/wCO5pv+sP8AiWKvLNZe9NxqMaS3zyiacgQX0MYWkjkUAbx2FTXbfFUJZPfzW0Bb9IOs
yKRKt7bcORqrclZuVVbwTpShNMVTa01zUrXT0t0sLma5twImaTVnLONgrfBdRIGKqa8R9HbFVdNc
mVOUemXLSSERKq6tcBQ0dBUVu6BSF2+49a4qyTRrXXxdwy32j3lpGEk5yzajJcBGEbKC0f1udW5b
fsmlfbFWQ+Vf+OYf+MjfqGKpxirsVdirzPWp2h0W0ZZJI5Prcvpsk9xb/F6K/tW8U7E0rQEdfemK
sdg1q5a1aQX1ywqvJDe6kTycfFsLQE8VJ3p1HbriqY6bfacI0m1LWtVtLliTHGsl/OgSnIcmkSJu
R7qRuPHsqrCfy2J1hXzDqilCGVUiuVIMdC68/tVcKRSta9N8VVGl0DhJJ/iTV3hRDC0IF0yhqcA9
CTyasZI69fliqeWup2WoQaZJZ3kl7DFctD6kyGORCnpfAwIDEgHq2/jvirN8VdiqRaz/AMdvTf8A
WH/EsVeX3Gn2D6zczRaj5fUySGT1fXjEzCQ89lE3wjjuD7+HVVRfR9M4JCNR8vLJUZE+sRCQOwdC
wpIBQ0puDWlD02VcdI0tkVo7zy2lspFKTRUNDyAqJQtOI6eBxVkWkeVdWGn27afpegahZu/MXDwp
PzVvtOsgen7I2Fd8VTrSNI8y2WpNNLpOj21rIkgurqzhENwV4UUAhmr8S1Ne2Kp/5V/45h/4yN+o
YqnGKuxV2KvNdZgupNBgNtBPO63MpZbc3ykD00INbEFvtAfa98VQОмятьZM31fT5+c1DM13Zapcj
j8MYK+rG/En7TKNz36YqyG2Hny5ia5NhY8JI1a3SRDHICzAnmsihl+HqGFR0xVV+oed1dWFrp0ho
STwVfiINCep2O22KrItP88hSr2um1blVliVegqKirVqzH/M4qvEGrwrpq6qkEd0bl2C24AQKWjp0
A3xVmWKuxVItY/47mm/6w/4liry2a3ZNaka5XUIbc3c8hSOazDqik8EVS3RuGwYh4IxVHCx8tGaK
p153DDgDPpu6ycgKkyfZoK/zd+uKtS2XlgCRg2vRxihKrNpoBCAK1CW5fZoevy3riqtbHQ4lEcE/
MERIAyQ/WdOCnqdgZOwqafhiqe+Uri3S8ntI73V29SJ5wmoSWESU3wlaL6HOVeHXbitfuxVk/lX/
AI5h/wCMjfqGKpxirsVdiry3zMIX8vWsM06QB7x2XlKIizJGhoKxTV2rirFkGkIoFtcRcfUIt0F5
QgqRJKdrZupILjt44qtVdI9e3lM8QDu6hzddFYANJtZEKBxLfPvtiqbw+XtPEYgj1zSpY2Xhx/Sk
PatVAFeoNTiqfWmp6hbW0dtY+ZdKSGGMpbW41C1ZVjA+h5jZs54KCR+OKppDd3F1Hpz3F9BqEi3
UifWLaaOdKAxkKWjigUMK7jj9OKs0xV2KpHrH/Hc03/WH/EsVeP6xcaUt3PA89jX6xckB4Lt3NZG
ADAnj6nxfGf9vFUXHpP5exRF5dYtriaQCKS5l068LGtaNyMw/u6Hl4Drirc9l5Cm4ynW7FooSfUr
pV0QI2QLwNJtgRQHv0riq5tP8iLD/wAdi0KMrAKdLvJDzAMlaCY7U3piqc+UX8sW+ucNK1mCS4kj
MctvHZXcDTBYTxHJ5inFQpI5KQD74qz3yr/xzD/xkb9QxVOMVdirsVecalPLHpFqguDbQyXMvquj
3iO3GNCFAtEeoPfnt9+yqEsvMeq2Fq4S/UipZ3mTUJyzLEoPxTWsjDcgcB7Hq2KqjeeNdjlV3vbd
IEC0C2l8wqh5N8Qs6UB296bYq4efdeQOkl9bVijDPJ9WviORIArSzApRgQe/SncqrU86+YQkS3F7
al6pc8Rb3nxEEUG9mNtj8RA8d6Yqmun6vdapDYT3M0VxLHdvF6kKyIpA9IjaWOFv2v5ae5xVneKu
xVItZ/47em/6w/4liry7WLkzXN4BqQZp5ZACmo6WgAduYZQ78wjIyt8VW6bYq6zEVxqAN7r0Nito
Af8ASdVsiXPDisRAsm5PXlTb8FUfHY6Qt0lPNtg7W/ACFtTiI4kCRlZVhVhz8Qa03FMVTg3vlaB/
SGpaIr/DwD6rNzKUDitWJpvUL0piqP0abRWvx6F7pks8n1gBLbUJriRmjTiQkbsQSo/vPDFWQeVf
+OYf+MjfqGKpxirsVdirzbWIlfQrdjdw2YS6lrLcXEtsnEwgh5opYK7eJ/rirHTqNvd+qLbV9JME
7SAqdSuiRWT4/wC6vIxX4gOQA7Hp0VTjSvLuq30cDfWbI2U7Vaa3ub6WNOLMzcFW94ycpAARX51A
44qn7/l5IzKfrkVFVVG2oVIHUN/p/wAQ9v6DFWm/LqV5o5mvYi8de2oAb1FOIv8Aj0O1QfHriqs+
jnSRplrzWT9+zBkEoFKxgCkss7dF7NT2xVl+KuxVjHm26e0uIbpAC9vFJKob7JKAsK7rtt44q8k8
vald6zElxPbaHbWLP/pLy3F5FMGCg8khubu39QfvPtB+PgTTI2y4WfRXlw4MkV1pLB+rpbwkH6Rq
uG1pjPm7zvquh4CLFBpN4ZFQsxtZmI5+oOlpdXzf7r/aAwWoinmlavqGo2FvezS6Qs0ih3RYFbgS
OQU+rqMEitxIqrxqR0IxtaRyanfwSwsZtPkDSRwlYoI0fjM6xtxZdRnI+1X+7b5YbRTKPKv/ABzD
/wAZG/UMKE4xV2KuxV5jrsjxaLayp9qO5lJPrGh5SsSsKrDOxFG3pTFWNSakWWReSKkqu1tK17Mr
HnUBQgs25FB7n7hiqOtbXzBcwG5tbM3UEkokjngup5Y3UMBVWGn8eH7unw4qntlolxJbKl9Lq0Mt
QjQxRyTRoSxeqzPHE7rsD8S0HTFURB5fhub5Imn1iP1eQiaSF1hQlubcz9k13+3tvtviqaXGlNpj
6bA11Lds1w8hlmNW+Ix7D2FMVZZirsVYn56BMZAqD9Wm3HX7J6UBxUPDvLHkHX2uLKbUtF1a402R
lkkjCKisHqVZma4uKxivxD0at4DtCmy3r9lorWFuLax+vWtupLLDBJdxoCxqxCrYgbk1OFjbCfzK
8n+ZdWltns4tSvo6KHT9/cFTH6nUTHTQAwlpsX96dwQkFkXk3yxe6LoEFryvoLiQtPciM3cBMkhr
+8Vba4BkVOKM3qsDx2NKDCAglNLy2vVSFnnv2QXNtVZZbpkP79PtB7SNfvYYqybyr/xzD/xkb9Qy
TFOMVdirsVeZ6z9a/Q9l9XYqTeOCa3Kj7CHf6ur+H7fw4qkF1+kVZESORoSqpCZJdVBLlunFUNPh
PWux2riq5b3VvRkSN5hDRaRx3OrbNU8viRCvX2HsMVXpf6ysYSW6unENGllMuscnUU6Lw5dWNQP7
MVTC0liaFW1HV79L+QuWito9YlQBjQfHzT9lSaUH07YqntilusVj6F1Pdo17KxkuRcBgS0fwj6y8
j077Gm/StcVZzirsVYp52ANARUG3mBB/1Tioec2X5A6tdWVrdJ5ogi9WKORI/wBEWzBKgMoB9QVp
yPXY9aZHhZcTIdP8iebB5hWzv/M7zWkcJmmMGgafbxvyqqol1IlwgcNQleB2/BpbZRfeSfKWqavP
Hf6TbTJFb27IPTC0LPOD9jjhpFpTq+n/AJQ+UJYrq+gsbW9tU5w25cPcNFKxjLiBmLyLu1TxNKE9
sdk2Sj7y+8jXkHp6TcaZcXkctvIETHt3lULcRgtSMlgBXrijdN/Kv/HMP/GRv1DChOMVdirsVeZ6
3A02hWyrbSXP+lOHVI7pgEZIwxL2skJQ06FiRXtXFWPQadeOUih02WJYuIDNaavQMwl3PO6h3fhN
KeHgKKuisbtIpZINHnkqWb00tNYXq6jiCLjZh2JG9anxGKr30i8eRY/0NMgULy/0bVFqC9ГУУуКД
86dO1BiqaW/lzSJRDO8s55IsnH9Ga4oq3J6r/pH8pow33+dMVTywsI7G306KNzIpunbk0N3bn/dQ
oUvJJ5TsOvKmKs6xV2KpBrsUcur2EUqLJFJ8MkbAFWUmhBB2IIxVI083/lnEjx/VbeAW4CmI28S0
Ah3VWn7PTb6O2NLaYafrHki/eEQWMQjnBZJ5LZEi4itCXIp8VPh8caW03g0ryvO7vb2djK9AHaOO
FjQV4gkD3NMaW0JqaeVLKGVjp9nczrxQ2iLaLK1TSn75ok2FT8TDvTfAWcBxGieHzN/osqNnJ5au
3uYBYWsd7ZhCXSNGiMjqXX6vMUT1OJTqo2IwBlkhQBBsH5/EdEb5V/45h/4yN+oZJqTjFXYq7FXm
PmC2WfQLb1LY3UKXUrPETv8AWCT6SgAD1YeJNdjv9GKsbtdMigZWlsTKRvMw04gK9Crk1v5h5sOg
qevffFV5060CRJNpv75FBp+ju9XqOP1w1qRvvuanviqr+jkSVom03nCZAIE/R4ZVoxAG978Yqu9F
HT3GKq1nDDAZJItFiuo3joy3GlrNWgVhQyXoAYcmDb/EcVZNpUivbWJWzhsgL2Uelb2os0JHpVb0
xJNWp/aqPlirPsVdiqR6x/x3NN/1h/xLFV3+MvL/AK3omaYSDcg21zQbE7n06fsnFVFtc8oyuWaM
O7vxLNaSkl6E7kx+x3xVu18y+VYwWtqxB/tFLSdK8Ry3pGOgxVKtZtvJ17JNK8lzDfXH91O/6SWI
SMCiFkjeFSoPVQy/MdcSyiRe/JMra80CS4ke2Dc5UMdvF9TeJY+HLm3MxKQXPUlqUAoOpZUkUBSK
8q/8cw/8ZG/UMWKcYq7FXYq8v8xQJLoNsGRGBupE5Olq9C6RgKPrLKPiO23XvtirHlt7Z1gE9vGs
dBJVoNKViZBJ6nqAy9Pho3Hx77nFVsdlbekaWlsaV9Xna6ZwU81MgZlmO3FhWn66DFU5srDyrdz2
0D6bcT3c3FJjGmicGkKmvVufx/F08cVTpPKNikoUEX7/AIFwxb0tDCChr0DA03PbuaYqirbTo9Пи
06CO0nsl+tO3pXK2iuamL4v9DJjoad/i8e2Ks2xV2KpFrNf03p1Otdv+CxVik+mac0sz295oMMdV
9BWsrRzHUCAzeqvKobbYdcVSOS01xLg808tPbxkJIxhs6mJm4cyCUoexXp2FcVWtF5gSQJLY+W2N
HDlxZAtShDEU3Cqr16YqjtLsJPRE91f+W7fUTR0MdlaOY2id9w4mTlxoOOw4mvXsqyvRdT1B+cd9
rtlqQmVlgW3SKI1RTyA4yyljtvTFU18q/wDHMP8Axkb9QxVOMVdirsVeYeYJETQbdnnjgrczLzdr
VCvKJF5KbtXX4a9B1+WKseiuLF2kpPCYCQjoJdLIRaIyJtD0+KRVr9PsqtmeJlE3qrJPbVJUS6Tz
5PJwMrH0aLRf5gPvxVW+tWq8o3uolMhLj97pRHxLyqA0PxKfUY/Qe3VVCx3Vusf1qW5jQyR8zWXS
AQzgInFvRAPwJRvltQYqzDy2VOn2PF0kh2+Ylo3gdeRaItvbpGu7EmhHLxxV6NirsVY55luo7TUL
S7kDNHbo0rqgqxVPiIUdztiry+08xflxPCJ4/MupKrhlUS3CxMODct0llD7cep34/wCTg4k8KJGs
/l/PJHbxeY78yEpCsSXULM7GqqpHqkszM3fevTHiXhRGoeafy98r3iaf5jfWzdMn1u2+sC6DCMs6
n4oZKstQa88bWla384/k48YmimnVZErxa+kSiykmjRtdAqSx6EAg48S8KYaR5w/LSW9hg0qaaa8d
/Rt4xeNcBXdeO0ZuJAPhNWovSpxteFmnlX/jmH/jI36hhQnGKuxV2KvNdYnjh0a0dpSjpdyPGizi
AuyxoOI/dTsxo3QU+eKpBZXvl9beE3Gt3kUpRqRwSQTqIipNecqxsaKgYnjTpiqcac/lK89Th5qu
LURKIxNPLbwqxKgVQt13Qtt4+GKsjbU9PE3pt55jWRhURB9NDUB5VAMZP2T/ABxVa+p2Jpw89RLx
NW+LTjVdm/k/lYb+4xVxuIZ/0dJDrC63Gbl+N2pgYL8Uf7utuqJ8PyrirMMVdirEvPVPTNWCD6tN
VzsB8J3NCP14qHmlha+cVuE+vfmFp0kLShpHi1ziUTlQqsZtviou+7ip798iz+DJBp2mhq/8rSkO
1KG9gputK/3n0/Ph5o+Dyv8ANsJF5hshZazH5i9KwjEt4WS5c/v5W4M3G6VW6cQvEeI74CyCVaBp
nmgNa6tpt1aWMsRcQ3DXml2t0hdmikZVkEMq1Wta8eQO1Qa4FegeXNa83za1Zw6neCWzllgR0fXL
O9+ISKwZYIGV3PJAvcfFXjthQXsvlX/jmH/jI36hk2CcYq7FXYq801u5uYNAi9C6a0d55V5rJcx/
sRn/AI9kck02HLpXriqRG6u0upYxqzCWQMEUXmphNixKl44GUjdyvXbp0BxVVsn1S6uQ1tqM0pSQ
ORFcaqZGUFFb939XJI+Kuw/AGiqJGn+aPUKRy3pMVFj5za0AXckklvqo+h5expXr1xVHQ6LObKNW
1bWYGSOhjS21R1DqVJIJKs4p8K1A7mmKppZWa2kGnRLPc3AN07B7uOeKQA+lRQtwWfiB9GKs4xV2
KpHrH/Hc03/WH/EsVYLcecPnyTvH9YnRwZCil9OpWIVowMfPgR1p8VT2G+Kqc/nDzjHIVSe5ZoyF
c+rpnFjQfZX0AxNG5GjdvemKpnonmXV7q5kTUtVudPt0XiHb6hK7OZOI4+lA426EkAfrxVOP0zpz
RiQebLnhICUPo2viB0+reOKomC9tnnRR5hnuzKrMlqY7cI4aMsF5JArAAAKfFXFUd5V/45h/4yN+
oYqnGKuxV2KvONWupbfy6jxzm3ZbiSQMslrGSVSMAVu0lSnxdhirFodduiFCa8CIxykrPo7EhwzF
aiDqOLcadvwVTPTPOk+niaaS4trhi7+irXVioRFr9h50hJHVWLV3xVkek/mdb3WoQQ3f1K3tJjT6
yt5E/GtVWtDx3dePXeo2xVmlpeWd7brc2c8dzbvXhNC6yI3ElTRlJBoQRiqUeYv97tL/AOMP/wCJ
Jiqe4q7FUj1j/juab/rD/iWKvK9RhjbUb23mtrgq00w4nRYJgrcwQS/r1kDMo+Kg38NsVV9h2ZNK
lRbSLUre2lkWS6S00uK2eQ/Eu7pOa0JrRlP8MVT+HznAjkGPzI7E+oAYrdjtQBKKP2x8QGKubznb
hmbj5lXkqkKIbYgCtBxBG9e+KonSvNMNzq6QBNeLSB42+tR25tQeDbyelVhTxXatMVZT5V/45h/4
yN+oYqnGKuxV2KvONWmhj8uxh4uEMlywAtCiyEKqOwrIUX9j+bFUri1OOI+rcJqgjEh/cvPZnmoB
LRgxzVPMLX9R74qm9pq/lWUCC70y9sogilWuLtpAQACqn0biZjWvyNOvTFU4dvIkcbM106KAoLm4
ugafCRRude46d/pxVYs35fpFzW7f06lOQuLs0IXkR9vbZP4YqunbSm/RZ0yQy23rt8bPJIeVY/2p
SzdKYqy3FXYqkesf8dzTf9Yf8SxV5Nqt3pg1W/8AVXT3mSaaNpWuNQj29Qkk8JQASAGK+G9SOiqH
nutPdYrWZdMk9Qh2Mk+pFpGJKfDGs7HlutQK0O3hirIrW+meCLhL5Rj5BCguWrcCKgKM5chuQUft
LXbriqu99elEMs/k4FZTzAdSOLQpLH7Vev8AnVVN9AukkvFe+uvLi3LIy2sWmhXuJW9JufB2dSu1
DQKfh+/FWS+Vf+OYf+MjfqGKpxirsVdirzXWopm8vwvFbLdNHdOfTb6jWjRopob74RUEg8CGxVCW
/l2S+R/VvLGJjVUiuBpZkoasrj0LaVdzyp8X82Ko2Dyg86KkF3pUqI/qsiRWLR82BHLgLTrv/NX3
xVXg/L7XEjWN7i0Kxq0cai3sgOBBUCi2S02bcDb8aqt/8q91dYfSjkshxdqP9XtByjY78l+pFa7D
YfSTiqLt9El0ePT7WT0gWupJFWBio0CsYgBSKKBduPurX3xVmuKuxVItZ/47em/Mf8SxV5rN5r81
Wt5eWthq9ikkknGQTcmAZXMTuvNSpFaM3HYV+QxVk2k+b/ME+mxvcXGlXEzhjU3iW9eNSQY2icrQ
U++uKptF5wvGPBotK5BuElNVQ0NaHb0f5Sp8d8VWp5yvnQMINJ5cmCKNWQ1K7tQ+h241OKoiy8zz
3rpBKmnqs8chBt9QS4eqhvsII059Ox2+jFUb5V/45h/4yN+oYqnGKuxV2KvONWtXuPLqILYXSNcS
JIjQNcKA8aCvFZYah4NcVYj+hrZw6jSljSc/BN+j5UKE0fihN4SgqzU6U7YqjdNSWylkms7KS1nn
KPSGxljDcC3wfu7zjxBJ2b+OKp3YyatdLM1zrNzZclEKpJbX9aLx/eK0d26g1bie58cVT21vNIgh
iF3quozXBqXdY71FZlUg0jKyFR1+Hl196Yqq3UlpI+mvazTzRG4f47j1OVQYwQPVCtTFWV4q7FUj
1j/juab/AKw/4lirynUHln1u6Y6jMkqXE4Ki+gCK7lwFADOw6dD/AA2VQckUrpEh2WZGavJRfxuE
JLfE1WWlW2Ff2cVVI/WidTqszKzEMDqEdKcwtQQeVK8eR60NeuKo7T4dKuo7eG81u/NzK/7mK2u7
VyCQeIDF43qSw7dh5nFWZ+XtAt7OblNb6s8sYc2897IBFFSMgjhFMykNv1U4qyHyr/xzD/xkb9Qx
VOMVdirsVeda1Ej+UavH6tLwhY2WF15GL4SVnkhWtRRd6gmtP2gqxe1mmtrsTafbvaTh/gkWHSkc
iQDiyMtyrcirstT+yCKYqnul6n5x1NpJLCa8mhiYPJGGsS60Wixn/Sv2qe29d+mKor6v+YjqBImp
I6njzjNhvQfaobwCjFR7/wAFV0Ft+Ykcw5jUZU41LMbDcqAacfrQ+In/AGPsBiqPt/00INMXWFlW
7W5cAz+jzZKxkH9xJMtKk03r7YqzXFXYqkesf8dzTf8AWH/EsVeeXPkTzJJdSySaa0iiZnRY7fSg
jKWG1JJeZFPE1Ap3xVMrf8rL6Wty01vatIh/cSWdm7hmUVLlY5F5VqPhYih9sVVIfyq1KNG5ahbS
OSApaytgFQA1ApF3Lfd33OKoqD8utZgnW4i1K3SaP03jkS0tlYSpsX5eieopsKfwxVlEcXmSOPjd
3FrPAqMJHWJ0lYBSAahuHInrRQPAYq15V/45h/4yN+oYqnGKuxV2KpJ5S/45sn/GZv8AiK4qneKu
xV2KuxVIvMX+92l/8ZT/AMSTFU9xV2KpHrH/AB3NN/1h/wASxVPMVdirsVdiqnc/7zy/6jfqxVK/
Kv8AxzD/AMZG/UMVTjFXYq7FX//Z
UUID: 7cbafc54-d25b-4441-b3ec-ee1a2bcab1e9xmp. did: A7DCA146967BE4119172A9F53FEC710Buuid: 5D20892493BFDB11914A8590D31508C8proof:pdfuuid:eeaef169-1669-4f5e-be56-2f074cdcbd8cxmp.did:05137DA48E7AE411B13C84F3CFADD971uuid:5D20892493BFDB11914A8590D31508C8proof:pdf savedxmp.iid:05137DA48E7AE411B13C84F3CFADD9712014-12-03T09:49:39+08:00Adobe Illustrator CS5/
сохраненныйxmp.iid:A7DCA146967BE4119172A9F53FEC710B2014-12-04T17:38:47+08:00Adobe Illustrator CS5/
PrintFalseFalse1124.9997.000414Миллиметры Голубой
Пурпурный
желтый
Черный
白色板组0
白色CMYKPROCESS0.0000000.0000000.0000000.000000
黑色CMYKPROCESS0.0000000.0000000.000000100.000000
CMYK 红CMYKPROCESS0.000000100.000000100. 0000000.000000
CMYK 黄CMYKPROCESS0.0000000.000000100.0000000.000000
CMYK 绿CMYKPROCESS100.0000000.000000100.0000000.000000
CMYK 青CMYKPROCESS100.0000000.0000000.0000000.000000
CMYK 蓝CMYKPROCESS100.000000100.0000000.0000000.000000
CMYK 洋红CMYKPROCESS0.000000100.0000000.0000000.000000
C=15 M=100 Y=90 K=10CMYKPROCESS15.000000100.00000090.00000010.000000
C=0 M=90 Y=85 K=0CMYKPROCESS0.00000090.00000085.0000000.000000
C=0 M=80 Y=95 K=0CMYKPROCESS0.00000080.00000095.0000000.000000
C=0 M=50 Y=100 K=0CMYKPROCESS0. 00000050.000000100.0000000.000000
C=0 M=35 Y=85 K=0CMYKPROCESS0.00000035.00000085.0000000.000000
C=5 M=0 Y=90 K=0CMYKPROCESS5.0000000.00000090.0000000.000000
C=20 M=0 Y=100 K=0CMYKPROCESS20.0000000.000000100.0000000.000000
C=50 M=0 Y=100 K=0CMYKPROCESS50.0000000.000000100.0000000.000000
C=75 M=0 Y=100 K=0CMYKPROCESS75.0000000.000000100.0000000.000000
C=85 M=10 Y=100 K=10CMYKPROCESS85.00000010.000000100.00000010.000000
C=90 M=30 Y=95 K=30CMYKPROCESS90.00000030.00000095.00000030.000000
C=75 M=0 Y=75 K=0CMYKPROCESS75. 0000000.00000075.0000000.000000
C=80 M=10 Y=45 K=0CMYKPROCESS80.00000010.00000045.0000000.000000
C=70 M=15 Y=0 K=0CMYKPROCESS70.00000015.0000000.0000000.000000
C=85 M=50 Y=0 K=0CMYKPROCESS85.00000050.0000000.0000000.000000
C=100 M=95 Y=5 K=0CMYKPROCESS100.00000095.0000005.0000000.000000
C=100 M=100 Y=25 K=25CMYKPROCESS100.000000100.00000025.00000025.000000
C=75 M=100 Y=0 K=0CMYKPROCESS75.000000100.0000000.0000000.000000
C=50 M=100 Y=0 K=0CMYKPROCESS50.000000100.0000000.0000000.000000
C=35 M=100 Y=35 K=10CMYKPROCESS35. 000000100.00000035.00000010.000000
C=10 M=100 Y=50 K=0CMYKPROCESS10.000000100.00000050.0000000.000000
C=0 M=95 Y=20 K=0CMYKPROCESS0.00000095.00000020.0000000.000000
C=25 M=25 Y=40 K=0CMYKPROCESS25.00000025.00000040.0000000.000000
C=40 M=45 Y=50 K=5CMYKPROCESS40.00000045.00000050.0000005.000000
C=50 M=50 Y=60 K=25CMYKPROCESS50.00000050.00000060.00000025.000000
C=55 M=60 Y=65 K=40CMYKPROCESS55.00000060.00000065.00000040.000000
C=25 M=40 Y=65 K=0CMYKPROCESS25.00000040.00000065.0000000.000000
C=30 M=50 Y=75 K=10CMYKPROCESS30. 00000050.00000075.00000010.000000
C=35 M=60 Y=80 K=25CMYKPROCESS35.00000060.00000080.00000025.000000
C=40 M=65 Y=90 K=35CMYKPROCESS40.00000065.00000090.00000035.000000
C=40 M=70 Y=100 K=50CMYKPROCESS40.00000070.000000100.00000050.000000
C=50 M=70 Y=80 K=70CMYKPROCESS50.00000070.00000080.00000070.000000
灰度1
C=0 M=0 Y=0 K=100CMYKPROCESS0.0000000.0000000.000000100.000000
C=0 M=0 Y=0 K=90CMYKPROCESS0.0000000.0000000.00000089.999400
C=0 M=0 Y=0 K=80CMYKPROCESS0.0000000.0000000.00000079.998800
C=0 M=0 Y=0 K=70CMYKPROCESS0. 0000000.0000000.00000069.999700
C=0 M=0 Y=0 K=60CMYKPROCESS0.0000000.0000000.00000059.999100
C=0 M=0 Y=0 K=50CMYKPROCESS0.0000000.0000000.00000050.000000
C=0 M=0 Y=0 K=40CMYKPROCESS0.0000000.0000000.00000039.999400
C=0 M=0 Y=0 K=30CMYKPROCESS0.0000000.0000000.00000029.998800
C=0 M=0 Y=0 K=20CMYKPROCESS0.0000000.0000000.00000019.999700
C=0 M=0 Y=0 K=10CMYKPROCESS0.0000000.0000000.0000009.999100
C=0 M=0 Y=0 K=5CMYKPROCESS0.0000000.0000000.0000004.998800
鲜艳1
C=0 M=100 Y=100 K=0CMYKPROCESS0. 000000100.000000100.0000000.000000
C=0 M=75 Y=100 K=0CMYKPROCESS0.00000075.000000100.0000000.000000
C=0 M=10 Y=95 K=0CMYKPROCESS0.00000010.00000095.0000000.000000
C=85 M=10 Y=100 K=0CMYKPROCESS85.00000010.000000100.0000000.000000
C=100 M=90 Y=0 K=0CMYKPROCESS100.00000090.0000000.0000000.000000
C=60 M=90 Y=0 K=0CMYKPROCESS60.00000090.0000000.0031000.003100 Библиотека Adobe PDF 9.90 конечный поток
эндообъект
3 0 объект
>
эндообъект
7 0 объект
>/Ресурсы>/Свойства>>>/Thumb 291 {+մ K = ؼ 5 A0Z \ V? {}; ~~
Caleo BVF Руководство по инструкции по нагреванию пленки
BVF Нагревательная пленка
Системы отопления – это профессиональные услуги по проектированию и монтажу. В целях обеспечения долговременной и надежной работы системы монтаж нагревательных пленок может производиться только профессиональным электриком, имеющим квалификацию BFV Heating Solutions Ltd.
В качестве первого шага у клиента должна быть получена подробная информация о горизонтальных и вертикальных строительных конструкциях, проемах, отделочных материалах пола и желаемом использовании помещения. Имея все необходимые данные для расчета теплопотерь и геометрических особенностей здания, наши коллеги направляют Клиентам подробные расценки с указанием необходимых задач, которые необходимо выполнить перед монтажом Клиентом, а также детали планируемой системы (покрываемые площади, установленные отопительные и необходимые электрические мощности, контроль и т.д.)
Как проектировать
При проектировании наших систем отопления мы настоятельно рекомендуем учитывать следующие факторы:
технические параметры строительных конструкций
требования заказчика
Определить, требуется основное или комфортное отопление
Тип
Свободная высота при потолочном отоплении
Соответствующая теплопроизводительность определяется – при планировании основного отопления – на основе энергетической и тепловой изоляции. свойства здания. Значения теплоизоляции горизонтальных и вертикальных конструкций, проемов, климатического положения и желаемой функции для определения фактических значений тепловых потерь и требуемой теплопроизводительности блоков.
Следующая таблица иллюстрирует пригодность пленочных обогревателей CALEO определенной мощности для зданий с разным классом потерь энергии.
. E Первичное отопление Комфортное отопление
Caleo A+-B
Category B-D A+-B
Satchory B-D A+-B
WHEED B-D B – A+
категория хуже, чем
кат. B
80 Вт/м2
130 W/m2
160 W/m2
9008. Никогда не используйте пленочные обогреватели мощностью 160 Вт/м2 и 210 Вт/м2 в конструкции пола. Напольное отопление Потолочное отопление
CALEO REG DIRECT80 Вт/M2
130 Вт/М2
160 Вт/М2
Модель Номинальная потребляемая мощность Ширина (мм) Номинальное напряжение 0040 Rated input frequency
Caleo_EU080030KR 80 W/m2 300 230 V 50 Hz
Caleo_EU080040KR 80 W/m2 400 230 V 50 Hz
Caleo_EU080050KR 80 W/m2 500 230 V 50 Hz
Caleo_EU080060KR 80 W/m2 600 230 V 50 Hz
Caleo_EU080080KR 80 W/m2 800 230 V 50 Hz
Caleo_EU080100KR 80 W/m2 1000 230 V 50 Hz
Caleo_EU130030KR 130 W/m2 300 230 V 50 Hz
Caleo_EU130040KR 130 W/m2 400 230 V 50 Hz
Caleo_EU130050KR 130 W/m2 500 230 V 50 Hz
Caleo_EU130060KR 130 W/m2 600 230 V 50 Hz
Caleo_EU130080KR 130 W/m2 800 230 V 50 Hz
Caleo_EU130100KR 130 W/m2 1000 230 V 50 Hz
Caleo_EU160030KR 160 W/m2 300 230 V 50 Hz
Caleo_EU160040KR 160 W/m2 400 230 V 50 Hz
Caleo_EU160050KR 160 W/m2 500 230 V 50 Hz
Caleo_EU160060KR 160 W/m2 600 230 V 50 Hz
Caleo_EU160080KR 160 W/m2 800 230 V 50 Hz
Caleo_EU160100KR 160 W/m2 1000 230 V 50 Hz
CHOOSING SYSTEM TYPE
CALEO системы отопления устанавливаются в соответствии с требованиями пользователей и соответствуют техническим параметрам каждого здания. Определенные отделочные слои определяют тип системы.
Следующие типы систем используются следующим образом:
CALEO REG
Пленочный утеплитель для ламинированных полов
Существующее выровненное основание (поскольку основной обогрев должен быть на промежуточной плите или утепленной плите основания)
Пенопластовые плиты XPS толщиной 4-6 мм, закрепленные силовой лентой по всей поверхности
Пленочный нагреватель CALEO, закрепленный силовой лентой
Соединительные кабели, электрическая изоляция, датчик ограничения температуры, встроенный в плиту из пенопласта XPS
Влагозащитный слой из полиэтилена, покрывающий всю поверхность, толщиной 0,15-0,2 мм
Ламинированный пол Click-type толщиной 4–14 мм, подходящий для полов с подогревом
CALEO DIRECT
Любой потолок с минимальной свободной высотой 100 мм 15 мм
Изоляция из негорючей минеральной ваты толщиной 2-5 см, вмонтированная в гипсокартонные профили
Пленочный нагреватель CALEO, закрепленный силовой лентой параллельно гипсокартонным профилям
Соединительные кабели, электрическая изоляция, датчик ограничения температуры на поверхности пленочного нагревателя, закрепленный с питанием лента для структуры
Негорючее гипсокартонное покрытие с обработкой поверхности пластиковой сеткой для армирования
Система 1 CALEO REG сверхтонкая система теплого пола
2 Собрать информацию о конструкциях и сообщить Заказчику необходимые подготовительные работы перед установкой. Система теплого пола CALEO REG требует минимальной толщины.
Установка проста и быстра.
ОСНОВА
CALEO Reg может быть установлен в качестве системы основного отопления на фундаментной плите с достаточной первичной теплоизоляцией внизу или на промежуточной плите с отапливаемой площадью ниже устанавливается
Основание должно быть сухим, обеспыленным, выровненным
ОТДЕЛКА ПОЛА
Покрытием может быть ламинированный пол или штучный паркет толщиной не более 14 мм.
Никогда не используйте CALEO FILM HEATER под керамической напольной плиткой или ковром.
ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ
В зависимости от требуемой теплопроизводительности для системы CALEO Reg подходят типы пленок: мощностью 80 Вт/м2 или 130 Вт/м2 при ширине 50 см или 80 см.
Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности.
В случае системы первичного отопления минимальное покрытие пленочного нагревателя должно превышать 80 %, в идеале 90%.
Старайтесь не использовать разные мощности в одной комнате. По возможности не смешивайте пленку разной ширины в помещении.
Пленочные обогреватели укладываются с зазором не более 5 см в случае напольного отопления Caleo REG (рекомендуется соблюдать расстояние 1-3 см), от стен допускается расстояние 10-15 см.
Из отапливаемой площади вычитается площадь, занимаемая стационарной мебелью. Любую другую мебель рекомендуется держать на ножках. Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.
Система 2 CALEO DIRECT
система потолочного отопления
Система CALEO DIRECT рекомендуется для зданий, в которых установка напольного отопления невозможна (отсутствие изоляции пола или несменные напольные покрытия) Также предлагаем оборудовать помещения с системой CALEO DIRECT, когда поверхность пола мала для передачи достаточной теплопроизводительности (например, спальня).
В зависимости от мощности система CALEO DIRECT идеально подходит как для основного, так и для комфортного отопления.
ПОТОЛОЧНАЯ КОНСТРУКЦИЯ
Стеновая или потолочная конструкция должна быть сухой и способной выдержать нагрузку подвесной гипсокартонной системы
Системе требуется не менее 100 мм свободной внутренней высоты. При определении располагаемой свободной высоты помещений также проверяйте проемы.
ГИПИСОКАРТОН
Профили подвесного потолка должны быть установлены параллельно на расстоянии 40 см. Для изоляции используйте негорючую минеральную вату между профилями толщиной мин. 20 мм, идеально от 50 мм
или выше
ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ
Для системы CALEO DIRECT мы рекомендуем только элементы пленочного нагревателя мощностью 160 Вт/м2 при ширине 30 см
Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности.
Минимальное покрытие пленочного нагревателя должно всегда соответствовать фактически рассчитанным мощностям.
Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
В случае комфортного отопления сосредоточить мощность на зонах комфорта пребывания
ПЛЕНОЧНЫЙ ОБОГРЕВАТЕЛЬ
Для системы CALEO DIRECT рекомендуем только элементы пленочного обогрева мощностью 160 Вт/м2 при ширине 30 см
Всегда использовать дизайн программа, предоставляемая BFV, для определения минимальной поверхности нагрева и мощности
Минимальная площадь покрытия пленочного нагревателя должна всегда соответствовать фактически рассчитанной мощности.
Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
В случае комфортного отопления концентрировать мощности в зонах комфорта пребывания
В случае комфортного отопления систему Caleo DIRECT можно устанавливать независимо от расстановки мебели, однако рекомендуется размещать отопление элементы над зоной комфорта (например, кровать, стол или кушетка) и концентрируются на зонах с повышенными потерями тепла (капитальные стены, внешние проемы). Пожалуйста, обратите внимание на положение освещения во время установки.
Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.
Предлагаемый порядок слоев
Caleo Reg
Система нагрева с тонкослойным полом
Предлагаемые порядок слоев. и настенное отопление
Подогрев полов под ламинат и другие плавающие полы
Плававший пол (ламинат пол)
PE FOIL
CALEO отопление
Изоляция.
Изоляция ROCKWOOL
Нагревательная пленка CALEO
Подвесной потолок (гипсокартон)
ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ
СЛЕДУЙТЕ ЭТАПАМ ДЛЯ БЕЗОПАСНОЙ УСТАНОВКИ
Подготовка перед установкой

A. Подтвердите электрическую мощность места установки.
Этого должно хватить для размещения всего выхода пленки.
B. Убедитесь, что основание чистое, жесткое, ровное, ровное, без трещин и предметов, которые могут повредить пленку.
C. Определите необходимое количество термостатов и местонахождение каждого термостата.
D. Просверлите или вырежьте отверстие для электрической распределительной коробки.
E. Сделайте канавку для прохождения проводов (питание и датчик)
ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: Опасность поражения электрическим током и возгорания!
Если система CALEO повреждена или неправильно установлена, может возникнуть опасность возгорания или поражения электрическим током, что может привести к серьезным травмам и повреждению имущества.
Вы должны внимательно следовать предупреждениям и инструкциям, содержащимся в данном руководстве.
Используйте только контроллеры, предназначенные для электрических систем обогрева пола.
Важно, чтобы это оборудование устанавливалось только квалифицированными электриками, знакомыми с правильными размерами, установкой, конструкцией и эксплуатацией систем подогрева пола и связанными с этим опасностями. Установка должна соответствовать всем национальным и местным электротехническим нормам и правилам. Если вы не знакомы с этими требованиями, обратитесь к электрику.
Система CALEO предназначена только для обогрева пола и потолка. Убедитесь, что в пол не забиты гвозди, шурупы или подобные приспособления, которые могут нанести ущерб при первой установке или при последующем ремонте пола в будущем.
Если система CALEO повреждена, ее необходимо заменить. Не пытайтесь сращивать или ремонтировать какие-либо части системы.
CALEO – это нагревательный элемент, а не полностью готовое подключаемое нагревательное устройство.
Установщик должен решить, будет ли он использовать «заземление» или нет.
При использовании системы CALEO следуйте официальному местному электрическому протоколу «заземления».
Прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под присмотром или не проинструктированы.
Дети находятся под присмотром, чтобы они не играли с бытовой техникой.
Правила техники безопасности
Безопасность и надежность любой системы напольного отопления зависят от правильного проектирования, установки и испытаний. Неправильная установка или неправильное обращение с изделием может привести к повреждению нагревательного кабеля, компонентов системы и имущества, а также создать риск возгорания или поражения электрическим током. Рекомендации и инструкции, содержащиеся в этом руководстве, очень важны. Внимательно следуйте им, чтобы свести к минимуму эти риски и обеспечить надежную работу системы CALEO.
Обратите особое внимание на следующие примечания:
Инструкции, отмеченные как важные
Предупреждения по технике безопасности, обозначенные как ПРЕДУПРЕЖДЕНИЕ
Не забывайте измерять сопротивление
Сопротивление следует измерять между двумя проводниками. Сравните это показание сопротивления с указанным сопротивлением. Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором. Также измерьте сопротивление между кабелями проводки. Оба должны читать бесконечность. Если вы получили другое значение, свяжитесь с дистрибьютором.
Важно: измерьте сопротивление четыре раза во время установки
Не забывайте всегда измерять, проверять и записывать фактическое сопротивление в течение всего процесса установки.
Установка
Следуйте этапам для безопасной установки
. Вам потребуется следующие элементы для установки и проверки системы нагрева пола:
• Спутники • Прекрутка
• Прекрутка
9. 0040 • Мультиметр
• Инструмент для зачистки проводов • Разъемы CALEO
• Рулетка • Бит CALEO. Лента
План-план
Сделать эскиз-план или план помещения; включая всю постоянную мебель, такую как туалеты, ванны, приборы, шкафы и т. д. Укажите все размеры, необходимые для определения доступной площади пола и положения термостата.
ЭТАП 1
Уложите изоляционную плиту XPS на 100 % всей площади. Убедитесь, что поверхность ровная, сухая и правильно закреплена скотчем.
ШАГ 2
Отрежьте по размеру и уложите нагревательную пленку в соответствии с заранее разработанным макетом. Убедитесь, что нагревательная пленка не будет установлена под стационарной мебелью. Линию разреза можно увидеть только на обратной стороне пленки. Никогда не разрезайте и не повреждайте карбоновую часть. Никогда не оставляйте и не кладите никакие инструменты на пленочный нагреватель.
ЭТАП 3
Электропроводка. Делайте проводку по схеме ниже. Всегда проверяйте правильность фиксации соединителя и сглаживание битумной ленты.
Не забудьте вырезать туннель в изоляционной плите, чтобы скрыть соединения и кабели.
Установка датчика температуры пола
Если используется термостат с датчиком температуры пола, установите датчик сейчас, предпочтительно в трубу кабелепровода или непосредственно на черный пол. Датчик рекомендуется устанавливать в кабелепровод. Это позволит легко заменить датчик в маловероятном случае отказа. Датчик и/или трубку необходимо установить между стенной коробкой термостата и местом расположения датчика. Трубка кабелепровода должна быть частично утоплена в черновой пол.
ЭТАП 4
Испытание сопротивления изоляции
Это испытание гарантирует, что изоляционные материалы пленочного нагревателя не будут повреждены.
Убедитесь, что счетчик показывает «открыто» или «бесконечность».
Если вы получили другое значение, обратитесь к дистрибьютору.
Запишите эти показания в гарантийный талон.
Тест сопротивления нагревательной пленки
Этот тест измеряет сопротивление нагревательной пленки CALEO и используется для определения целостности цепи.
Настройте мультиметр на диапазон 200 или 2000 Ом.
Подсоедините холодные выводы мультиметра.
Сравните это показание сопротивления с сопротивлением, указанным в разделе «Выбор продукта». Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором.
Запишите эти показания в гарантийный талон.
ШАГ 5
Водонепроницаемая пленка
Убедитесь, что все кабели и точки подключения размещены в туннеле и под уровнем изоляционного материала. Затем по всей площади помещения уложите полиэтиленовую пленку для защиты от воды. После этого система отопления готова к сдаче.
ШАГ 6
Настройки термостата
Выполните все необходимые параметры и настройки программы в соответствии с руководством пользователя термостата.
Предельная температура пола. Никогда не превышайте 29-31°C
Режим потолочного отопления предельная температура. Должна быть в пределах 40-50°C
bvfheating.com
Документы/ресурсы
0033 Нагревательная пленка caleo BVF [pdf] Руководство по эксплуатации
BVF, Нагревательная пленка, Нагревательная пленка BVF
13 мая 2022 г. 14 мая 2022 г. Опубликовано incaleoTags: BVF, BVF Нагревательная пленка, caleo, Нагревательная пленка Заказать образцы продукции для дизайна и архитектуры
Заказать образцы продукции для дизайна и архитектуры | Банк материалов Текстиль
Покрытие для стен
Краски и покрытия
Мебель
Керамика
Древесина
Кожа
Ковер
Камень
Ламинат
Линолеум
Смола
Кирпич
Пленка
Металл
Стекло
Бетон
Винил
Резина
Пробка
Жемчуг и ракушка
Бумага
Войлок
Листва
Продукты и аксессуары
Перейти к основному
Банк материалов
Банк материалов
Банк материалов
выход
100% углеродно-нейтральная транспортировка
Требования к заказу:
Home Depot ограничивает все заказы в магазине от 5 до 30 единиц на SKU каждые 2 недели. Все заказы должны содержать не менее 30 единиц в общей сложности, чтобы иметь право на обработку.
Варианты доставки:
FedEx Priority Overnight
FedEx Ground
100% углеродно-нейтральная транспортировка
Ваш лоток пуст
Дизайн / Профессиональная промышленность
Студент / Преподаватель
Другое
Имя *
Фамилия *
Эл. адрес *
(Ваш профессиональный / рабочий адрес электронной почты)
Тип компании *
Пожалуйста, выберите…Архитектурная фирма: КоммерческаяАрхитектурная фирма: Коммерческая и жилаяАрхитектурная фирма: Жилойстроительный консультантКорпорация: Команда внутреннего дизайнаФирма по дизайну интерьера: Фирма по дизайну коммерческого интерьера: Фирма по дизайну коммерческого и жилого интерьера: ResidentialEducatorFurniture ДилерПроизводитель/ДистрибьюторЗакупкиДевелопментСтудентДругое
Тип работы *
Пожалуйста, выберите. ..
Должность*
Местонахождение компании *
США
Канада
Другое
Должность*
Пожалуйста, выберите…Студент бакалавриатаАспирантфакультет
Шаг 2 из 2
Название компании *
Веб-сайт компании *
Если у вас нет веб-сайта компании, предоставьте любую ссылку, демонстрирующую вашу связь с отраслью.
Основная область специализации *
Пожалуйста, выберите…
Дополнительная область специализации
Пожалуйста, выберите. ..
Название университета/школы*
Веб-сайт университета/школы*
Адрес университета/школы*
University/School Program/Degree *
Please Select…ArchitectureInterior ArchitectureInterior DesignOther
Your anticipated graduation date *
Please Select…Fall 2022Spring 2023Fall 2023Spring 2024Fall 2024Spring 2025Fall 2025Spring 2026
Пароль *
Подтвердить пароль *
Размер компании *
Пожалуйста, выберите… 10 – 99> 100
Как часто вы отбираете пробы?
Пожалуйста, выберите…Каждый деньОдин раз в неделюНесколько раз в неделюОдин раз в месяцДва раза в месяцНесколько раз в год
Для более быстрого утверждения (Добавить торговлю / опыт работы)
Material Bank — это бесплатная услуга, предназначенная исключительно для профессионалов в области дизайна.}}

Промышленная вентиляция в Москве строительство монтаж в Подольске

Пленочный теплый пол под ламинат инструкция по монтажу. Комплектация и структура пола

Пленочный теплый пол под ламинат инструкция по монтажу. Комплектация и структура пола

Теплый пол рулонный. Пленочный инфракрасный пол

Монтаж пленочного пола

Ламинат на инфракрасный теплый пол. Инфракрасный теплый пол

Комплект теплого пола.

Монтаж пленочного теплого пола под ламинат.

Принцип работы

Преимущества

Видео теплый пол под ламинат. Инструкция по монтажу укладки Теплого Пола под ламинат

Монтаж пленочного теплого пола своими руками под ламинат

Подготовка к монтажу пленочного пола

Как правильно подобрать термостат?

Расчет площади под пленку и схема ее расположения

Рекомендации по выбору

Монтаж пленочного теплого пола

Теплый пол под ламинат

– Водяное отопление.

– Кабельный электрический теплый пол.

– Инфракрасный пленочный нагреватель.

Монтаж инфракрасного теплого пола

Монтаж теплого пола под ламинат: укладка и подключение инфракрасного пленочного пола

Принцип работы

Преимущества

Установка

Выравнивание

Размещение термопленки

Изоляция

Подключение

Укладка гидроизоляции и ламината

Эксплуатация

Производители

Заключение

Видео по теме

Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Выгодный вариант подогрева

Виды плёночных полов

Установка под ламинат

Плюсы и минусы

Особенности монтажа

Подготовительные работы

Подключение и изоляция

Стелим инфракрасный теплый пол под ламинат

Устройство инфракрасного пола

Выбор ламината для ИК теплых полов

Пошаговая укладка отопительной системы

Составление

Необходимые инструменты

Подготовка основания пола

Подготовка поверхности

Укладка ИК-пленок

Подключение ИК пленок к регулятору

Первый пуск системы обогрева

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Шаг 1. Обустраиваем основание

Шаг 9. Укладываем покрытие

Теплый пол под ламинат своими руками

Ламинат на теплый пол

Водяной тёплый пол под ламинат

Особенности монтажа тёплого пола под ламинат

Особенности использования теплых водяных полов под ламинатом

Электрический теплый пол под ламинат

Больше информации

Задать вопрос

↑ Когда теплый пол под ламинат является необходимостью?

↑ Типы теплых полов под ламинат

↑ Монтаж теплого пола

↑ Особенности монтажа водяного теплого пола

↑ Особенности монтажа электрического теплого пола

↑ Полезные советы по монтажу для новичков

Пленочный инфракрасный теплый пол под ламинат: укладка и монтаж

Принцип работы

Преимущества

Установка

Выравнивание

Размещение термопленки

Изоляция
