Клапан трехходовой для подогрева пола: разновидности, варианты подключения и особенности монтажа



Любая система отопления характеризуется нелинейностью подогрева пространства. Это связано с разным качеством используемого топлива в горелке и большой разницей температур.



Чтобы сделать температуру теплоносителя стабильной в заданном контуре, тем самым, поддерживая оптимальный климатический режим, необходимо использовать трехходовой клапан для теплого пола.

Это специальный вид автоматической регулирующей арматуры, которая предназначена для поддержания температуры воды в системе на заданном режиме с незначительными отклонениями.

Назначение термостатического клапана и область его применения

При проектировании системы напольного подогрева очень важно учесть термостатический смесительный клапан для теплого пола. Он выполняет одновременно две функции: защищает достаточно хрупкий трубопровод от разрушения при возможном увеличении давления и обеспечивает постоянство температуры теплоносителя в контуре, исключая его перегрев и прочие негативные процессы.



Необходимость его установки заключается в том, что насос для водяного варианта теплого пола регулируется ступенчато. Как правило, он имеет всего три ступени мощности, поэтому добиться гибкости регулирования с его помощи не получиться. К тому же он качает только в одном направлении. Также очень важно не перегревать воду, которая может привести к серьезным последствиям не только в контуре подогрева пола, но и в самом насосе.

Виды и их устройство, маркировка

Трехходовой клапан теплого пола, являясь предохранительно-регулировочным устройством, производится двух типов:

Ручной. Он оснащен пластиковой рукояткой, вращая за которую, можно изменить площадь проходного сечения, тем самым, изменяя интенсивность потока. Одновременно меняется сечение канала обратной линии, что приводит к смешиванию потоков.

Автоматический. Подобные устройства оснащаются регулирующими головками, которые могут быть электронными или термостатными. В первом типе используется блок управления, выносной термодатчик и шаговый двигатель, который управляет затвором. Во втором типе имеется биметаллическая пружина или камера с газом, при расширении которого происходит вращение затвора.

Общий принцип работы выглядит следующим образом:

• Водяной насос на теплый пол качает теплоноситель в распределительный коллектор. Агрегат расположен после термостатического смесительного клапана, потому что является чувствительным к высоким температурам.
• Если температура первички выше заданного уровня, открывается клапан, который смешивает обратный холодный поток с первичным горячим, тем самым разбавляя воду до заданного уровня температуры.
• Ручной клапан не оснащен внешней регулировкой, поэтому открытием клапана управляет человек. Автоматический изменяет положение затвора пропорционально значению температуры теплоносителя.

В зависимости от исполнения и принципа регулирования выходной температуры (смешения потоков или ограничения давления) различают также двухходовые и трехходовые. Второй вариант понятен, при увеличении температуры потока трехходовой кран смешивает среду с обраткой. Первый тип просто изменяет площадь поперечного сечения прохода, тем самым ограничивая или высвобождая поток теплоносителя.

На выходе регулируется давление, как основная величина.

Двухходовой

Рассмотрим более подробно двухходовой термостатический регулятор, который обычно используется перед одним отопительным оборудованием. Его обычно устанавливают на вход радиатора, чтобы регулировать поток горячей воды.



Примером такого устройства является радиаторный вентиль типа ГЕРЦ-TS с одним входом и выходом. Имеется ручной с барашком и импровизированной шкалой и автоматический, на который можно надеть термостатическую головку, которая будет автоматически изменять поток в зависимости от температуры окружающей среды.







Трехходовой

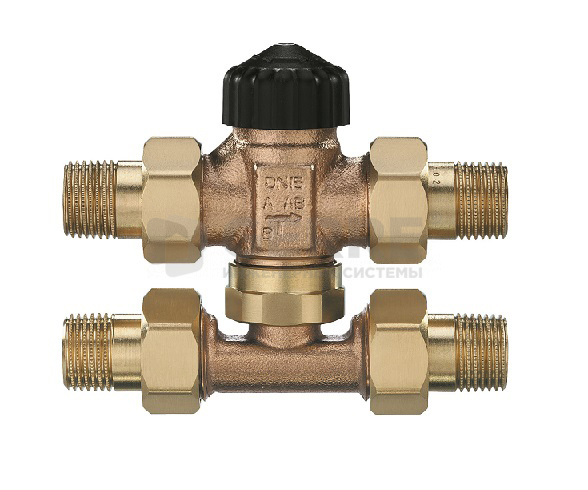

В смесительных узлах используются именно трехходовые термостатические клапана. Их также называют смесительными, потому что выполняют смешивание горячего и холодного потоков. Их задачей является поддержание постоянства температуры теплоносителя на заданном уровне. Внешне выглядят как арматура с тремя отводами под резьбу и пластмассовым колпачком. Примером надежных трехходовых термосмесительных клапанов является устройства марки STOUT, HERZ и других производителей. Они производятся из латуни и бронзы. Для теплых полов предлагаются с низким температурным пределом до 45 градусов.

По методу смешивания

Проектируя смесительный узел для теплого пола своими руками, важно сделать правильный выбор на методе смешивания термостатического клапана.

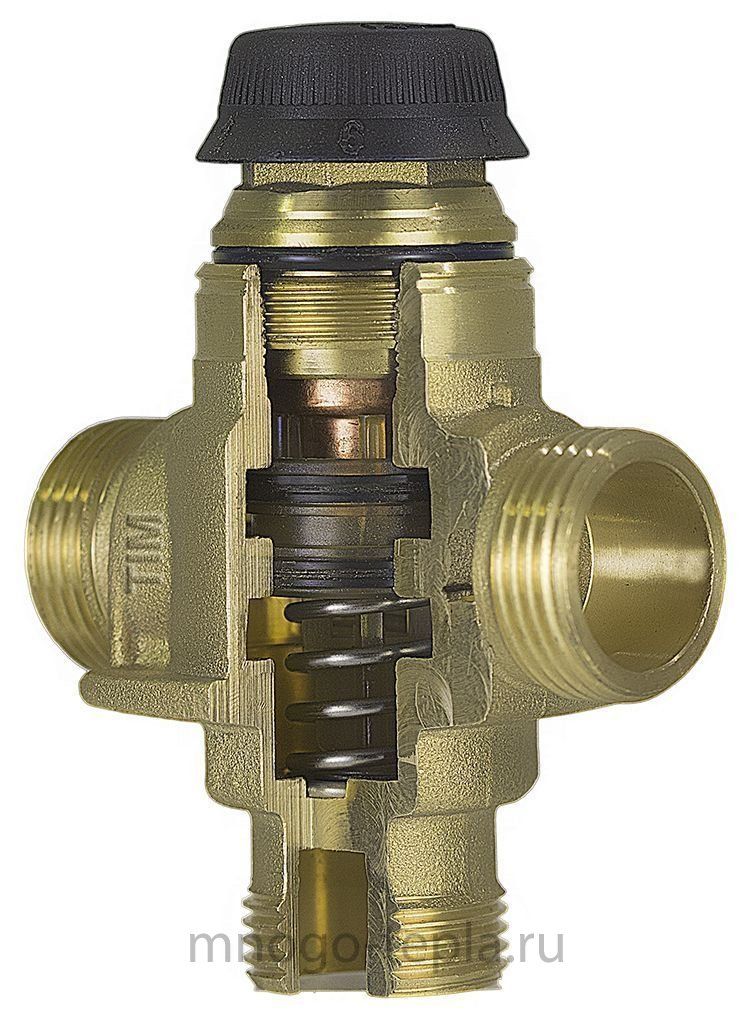

Практически во всех модификациях имеется двойной затвор, который в закрытом состоянии перекрывает поток воды с основного и обратного направлений. Соответственно, изменение величины открытия канала первички и потока из обратки зависит от положения рукоятки. Смешивание происходит в момент, когда температура вырастет и откроется проход из обратной трубы.



Особенности автоматических устройств

Для достижения должной гибкости регулировки температуры водяного теплого пола с подогревом от котла, рекомендуется устанавливать автоматические клапана. Они бывают нескольких разновидностей в зависимости от способа регулирования: с шаговым двигателем или с термостатом, который надевается на ручку регулятора.



Если требуется контролировать температуру в помещении, где установлена головка регулятора, то она не имеет выносных чувствительных элементов. Если требуется точная регулировка температуры на выходе после клапана, то лучше использовать термостатическую головку с выносным элементом. Он погружается в контролируемую среду, содержащийся газ внутри сужается или расширяется, что приводит к перемещению регулирующего устройства.

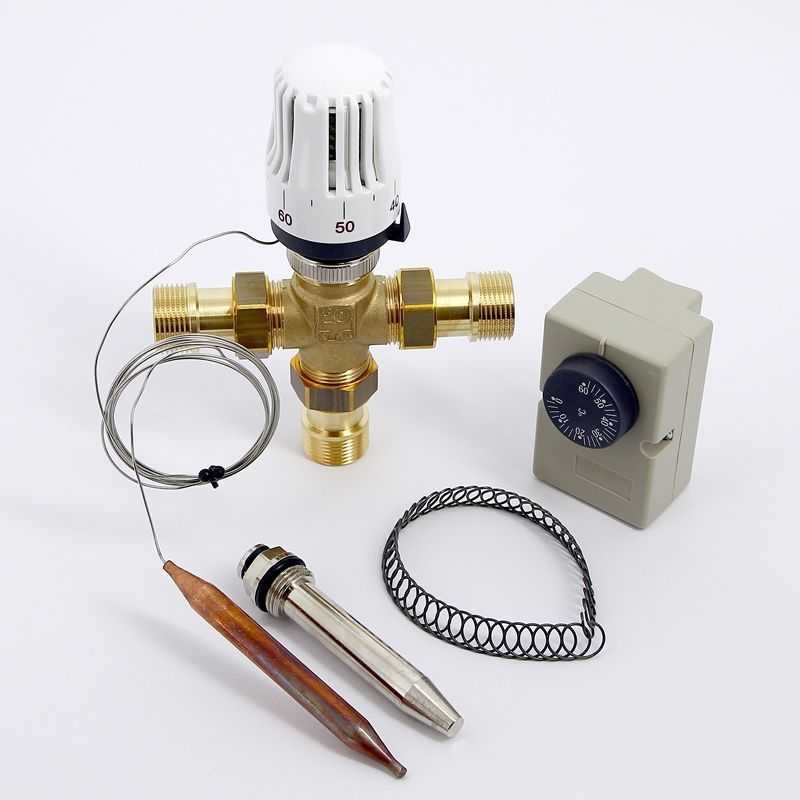

электрический с шаговым двигателемс термостатической головкой и выносным элементом

Как выбрать

Проектируя насосную группу для системы теплого пола, необходимо предусмотреть много вспомогательных элементов. К ним относится, в том числе и терморегулятор, который будет самостоятельно изменять путем смешивания горячего с холодным потоков. Учитывая узкую направленность, у данного изделия не так уж и много переменных, используемых при выборе устройства для системы напольного подогрева:

Температурный диапазон. Как правило, для теплого пола устанавливаются термостатические регуляторы с температурой регулирования потока в пределах от 20 до 43 градусов. Для систем центрального отопления и ГВС применяются с верхней планкой в 65 градусов.

Способ регулирования. Группа для теплого пола должна содержать регулируемое устройство, которое может быть ручным или автоматическим. Разница в стоимости в несколько раз, но зато комфорт автоматики очевиден. Достаточно просто включить электрический котел, а регулировка температуры воды в полу будет происходить автоматически.

Пропускная способность. Немаловажным критерием выбора является также производительность, которая напрямую зависит от диаметра трубы.

Схема монтажа, распространенные ошибки

Применяется несколько вариантов схем подключения смесительного узла вместе с насосом для теплого пола. В каждой из них имеются свои нюансы, которые не всегда учитываются. Соответственно, имеют место различные ошибки. Рассмотрим 4 распространенных способа установки клапана в насосной группе:

Защита котла. В таких схемах регулятор устанавливается в первичной или обратной трубе после насоса. Он нагнетает поток в клапан, обеспечивая как можно меньшую разницу температур на его входе и выходе. Как известно, именно в таких условиях образуется наименьшее количество конденсата на внутренних стенках топки.

Режим регулировки температуры. В такой схеме регулятор устанавливается до насоса, потому что последний создает достаточно большое давление, нагнетая его в систему. В таком случае забор воды ведется не из котла напрямую, а через буферную емкость, которая также выполняет роль балансировки температуры.

Альтернативные способы подключения теплых полов

Двум основным способам установки насоса на теплый пол и регулятора температуры существуют альтернативные. Если он монтируется в качестве защиты котла от разрушающей разницы температур при работе, то устанавливается после насоса. На случай, если система будет сильно нагружена, то поток будет продавливаться через обратный клапан, тем самым, исключая вероятность резкого роста давления на входе. Аналогичным образом происходит и в режиме регулирования температуры теплоносителя. В основной схеме клапан стоит в первичной трубе перед насосом, а в альтернативной – в обратке. В этом случае насос забирает больше холодной воды, чем горячей, соответственно, температура пола будет ниже.

Схема с отдельно установленным клапаном

Существуют варианты подключения теплых полов без смесительного узла и даже без дополнительного насоса. Как правило, они применяются в тех случаях, когда подключение пола выполняется непосредственно от радиатора на стене. В такой схеме вместо трехходового можно использовать двухходовой термоклапан. Нагрев пола будет осуществляться вместе со стеновыми отопительными приборами. Регулировать температуру можно будет в узких пределах, ограниченных верхней планкой на радиаторе.

Часто практикуют схему с отдельно установленным клапаном. Схема с отдельно установленным клапаном применяется в помещениях до 25 кв. м. Она заключается в установке двухходового или трехходового регулятора, а термодатчик выносится отдельно. При изменении температуры передается воздействие на затвор, которым изменяется площадь проходного сечения канала. В большинстве случаев необходимо обращать внимание на конструкцию термостатического клапана. Они бывают двух видов, L и T-образные. На устройстве применяется обозначение, как право латинскими буквами «A», «B» и «AB». Соответственно, A – это вход горячей воды, B – связь с обраткой, AB – общий выход, уже смешанная вода.

Схемы монтажа насоса для теплого пола

Проектируя насосный узел для теплого пола, необходимо разобрать, как правильно подключить его, чтобы регулировка температуры была эффективной. Существует 2 варианта монтажа насоса в смесительном узле:

• Установка насоса после трехходового клапана в первичной трубе. Это основная и типовая схема, обеспечивающая наибольшую эффективность подогрева и регулирования. Монтаж насоса выполняется в соответствии со стрелкой на корпусе, указывающей направление движения потока.
• Подключение насоса в обратной трубе перед регулятором. Такой вариант может быть даже лучше первого тем, что насос будет работать в условиях пониженной температуры, что для него будет намного лучше. Меньше рисков его перегрева и разрушения. Перед коллектором первичкой и обраткой устанавливаются запорные вентили.

Подбор по характеристикам (мокрый, сухой ротор)

Перед тем, как будет выполнена установка насоса на теплый пол, необходимо определиться, какой он должен быть, с мокрым или сухим ротором. Как правило, в продаже имеется два типа агрегатов, но чаще, все-таки встречается именно с мокрым ротором. Такой аппарат при работе само охлаждается потоком воды, но при длительном простое в пустой системе на лопастях ротора скапливается налет, который в большом количестве может привести к разрушениям. Для исключения этого необходимо периодически промывать систему.

Циркуляционный насос для теплого пола обладает следующими характеристиками:

• Мощность. Данные устройства производятся на диапазон от 40 до 150 Вт. Чем больше мощность, тем сильнее поток.
• Диаметр резьбового присоединения. Применяются стандартные параметры – 25 мм, присоединение выполняется через фитинг типа американка с резиновой прокладкой.
• Напор. В продаже можно встретить в основном два типа: на 0,4 и на 0,6 атм. или 4 или 6 м столба воды.
  Насосы имеют маркировку, состоящую из двух цифр: 25/40 или 25/60.

Напор, мощность и расход расчет показателей

Эффективность обогрева помещений зависит от характеристик используемого насоса в теплом полу. Соответственно, чем агрегат мощнее, тем он способен создавать и больший поток. Невзирая на это каждый циркуляционный насос на своей клеммной коробке имеет переключатель на 3 позиции, которым можно изменять скорость вращения и, естественно, производительность. Что касается расчета характеристик, то особо в этом нет нужды, потому что насосов всего два варианта. Насос 25/40 предназначен для обогрева помещений общей площадью до 160 кв. м, 25/60 – до 250 м. кВ.

Эксплуатация и уход

В процессе работы насос и трехходовой регулятор практически не нуждаются в обслуживании, потому что имеют надежное исполнение, исключающее вероятность возникновения непредвиденной поломки. Достаточно время от времени проверять, работают ли они, методом регулирования температуры и потока от минимума до максимума. Раз в несколько лет рекомендуется промывать систему от налета и ржавчины.







Клапаны термостатические для теплого пола

КАТАЛОГ » Автоматика термостатирования » Клапаны термостатические для теплого пола

В каталоге представлены термостатические смесительные клапаны и комплекты поддержания температуры Herz, произведено в Германии и Австрии.

Термостатические клапаны предназначены для регулирования и поддержания температуры в контурах отопления, горячего водоснабжения, обратной воды котлов. В клапан встроен термостатический элемент, который при нагреве или охлаждении среды двигает шток клапана, что приводит к закрытию или открытию каналов клапана. Термостатические клапаны отличаются:
– Температурными диапазонами регулирования среды;
– Расположением смесительно-разделительных каналов;
– Пропускной способностью;
– Скоростью регулирования;
Для присоединения к трубам на клапанах предусмотрены внутренние или наружные резьбы. Клапаны с наружными резьбами совместно с разборными соединителями удобны для быстрой разборки сложных инженерных узлов для обслуживания и замены деталей оборудования.
