Коллектор для теплого пола: виды, схемы подключения
При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.
Содержание статьи
- 1 Назначение и виды
- 1.1 Материалы
- 1.2 Комплектация
- 2 Строение смесительного узла
- 2.1 Схема на трехходовом клапане
- 2.2 Схема на двухходовом клапане
- 2.3 Выбор параметров клапанов
Назначение и виды
Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно.
Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета).
Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапанаВнутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.
Схема смесительной группы для теплого водяного пола на трехходовом клапанеРаботает все так:
- От котла поступает горячая вода.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла.
На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Выбор параметров клапанов
И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени.
Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).
Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:
- клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
- если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
- для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.
Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь.
При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.
| Название | Подсоединительный размер | Материал корпуса/штока | Производительность (KVS) | Максимальная температура воды | Цена |
|---|---|---|---|---|---|
| Danfoss трехходовой VMV 15 | 1/2″ дюйм | латунь/нержавеющая сталь | 2,5 м3/ч | 120°C | 146€ 10690 руб |
| Danfoss трехходовой VMV-20 | 3/4″ дюйм | латунь/нержавеющая сталь | 4 м3/ч | 120°C | 152€ 11127 руб |
| Danfoss трехходовой VMV-25 | 1″ дюйм | латунь/нержавеющая сталь | 6,5 м3/ч | 120°C | 166€ 12152 руб |
| Esbe трехходовой VRG 131-15 | 1/2″ дюйм | латунь/композит | 2.5 м3/ч | 110°C | 52€ 3806 руб |
| Esbe трехходовой VRG 131-20 | 3/4″ дюйм | латунь/композит | 4 м3/ч | 110°C | 48€ 3514 руб |
| Barberi V07M20NAA | 3/4″ дюйм | латунь | 1. | предел регулировки – 20-43°C | 48€ 3514 руб |
| Barberi V07M25NAA | 1″ дюйм | латунь | 1.6 м3/ч | предел регулировки – 20-43°C | 48€ 3514 руб |
| Barberi 46002000MB | 3/4″ дюйм | латунь | 4 м3/ч | 110°C | 31€ 2307руб |
| Barberi 46002500MD | 1″ дюйм | латунь | 8 м3/ч | 110°C | 40€ 2984руб |
Теплый водяной пол — сборка и монтаж коллекторной группы
Коллекторная группа – это часть водяной системы отопления, которая занимается распределением и контролем тепловых потоков внутри дома. Рассмотрим особенности монтажа и сборки этой части инженерной сети для теплого пола.
Особенности работы водяных теплых полов
Водяной теплый пол используется в качестве основного или дополнительного источника тепла в частных домах.
Идея этой системы основана на прокладке в стяжке тепловых контуров, трубопроводов с циркулирующим по ним теплоносителем. Жидкость нагревается в котле, а затем распределяется по петлям пола в разных помещениях. Основная особенность работы такой системы состоит в необходимости поддерживать низкую равномерную температуру на большом количестве потребителей. Из котла теплоноситель поступает нагретый до 60 – 70 градусов, такой жар от полов будет некомфортным для жильцов. Для снижения температуры в систему включают смесительный узел или ставят краны RTL (регулятор обратного потока).
Вторая особенность теплого пола связана с неравномерным распределением теплоносителя по системе. Комнаты имеют разную площадь, а значит и контуры будут разной длины. Перераспределение происходит на коллекторе.
Из чего состоит коллекторная группа
Коллектор имеет вид металлической или пластиковой трубки, в которой происходит сбор и перераспределение по контурам теплоносителя. Коллекторная группа обычно состоит из двух гребенок: подающей и обратной, насосно-смесительного узла и дополнительного оборудования.

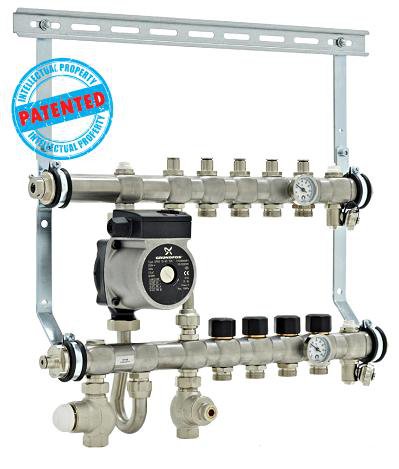

Слева – насосно-смесительный узел с термоголовкой, справа – коллекторная гребенка с ротаметрами и сливным краном.
Коллекторные гребенки
Основные различия между подающей и обратной гребенками только в запорной арматуре. На подачу приходит нагретый теплоноситель от котла, затем жидкость перераспределяется между отопительными приборами. Вещество (вода, этиленгликоль или пропиленгликоль) проходит по контуру, отдает тепло и возвращается на обратную гребенку, откуда снова идет к котлу.
Про выбор теплоносителя для системы отопления подробнее читайте в отдельной статье.
Как это работает?
Гребенки коллектора по сравнению с трубами имеют больший диаметр, из-за этого теплоноситель в распределительном блоке замедляет свое движение. Распределение происходит через патрубки с меньшим протоком. На одной гребенке может быть до 14 патрубков в зависимости от количества отопительных приборов. Обычно подачу оснащают регулировочными устройствами для изменения протока контуров теплого пола.
В патрубок с большей пропускной способностью будет попадать больше теплоносителя, соответственно отопительные приборы нагреются сильнее.
Варианты запорной арматуры
Для регулирования количества теплоносителя на коллекторе используют шаровые краны, вентили, расходомеры (ротаметры), термостатические клапаны нажимного действия или сервоприводы.
- Шаровые краны – запорная арматура с двумя положениями: (открыто и закрыто), позволяет останавливать движение теплоносителя по отдельному патрубку гребенки. Шаровые краны не позволяют регулировать расход, поэтому применять их имеет смысл в теплых полах, где петли имеют приблизительно равную длину. Также их ставят перед коллекторами.
Пример коллектора с шаровыми кранами.
- Вентили позволяют выполнять ступенчатое изменение диаметра протока, предполагают ручное управление системой.
На гребенке подачи сверху – расходомеры, снизу на обратке – термостатические клапаны.
- Расходомер (ротаметр) – устройство, которое измеряет расход жидкости на единицу времени. Представляет собой прозрачную колбу со штоком внутри, по механизму работы клапаны похожи на обычный вентиль.
Теплоноситель течет по более короткой магистрали с меньшим гидравлическим сопротивлением – расходомер на таких петлях заужает проход, а на более длинных – расширяет, за счет этого пол в разных помещениях нагревается одинаково.
- Термостатические клапаны нажимного действия устанавливают на обратной гребенке коллектора теплого пола. Они могут закрываться или открываться в зависимости от температуры обратного потока. Клапан ТСГ оснащен евроконусом, который позволяет измерять температуру жидкости в трубе.
- Термоэлектрический сервопривод – термостатическая головка, которая может дистанционно управлять работой клапанов гребенки. Сервоприводы подразделяются на нормально закрытые и нормально открытые. В первом случае в обычном положении клапан закрыт и открывается при подаче напряжения. Сервопривод связывают с термостатом, который располагается в помещении и реагирует на изменения температуры воздуха.
В первом случае в обычном положении клапан закрыт и открывается при подаче напряжения. Сервопривод связывают с термостатом, который располагается в помещении и реагирует на изменения температуры воздуха.Не стоит путать термоэлектрический сервопривод с кранами RTL. Первый реагирует на изменение температуры в помещениях, второй настраивается на температуру теплоносителя.
Термоэлектрическая головка с сервоприводом.
Собирать коллектор или купить готовый?
Коллекторы могут быть сборные, готовые сварные или самодельные. Рассмотрим их преимущества и недостатки.
Готовые сварные
Обычно выпускаются в виде сваренных друг с другом гребенок подачи и обратки с заданным количеством патрубков.
Преимущества
- Скорость установки – не нужно собирать крепежные элементы.
- Минимальные требования к квалификации монтажника
Недостатки
- Cложно настроить под конкретную систему.
- Количество патрубков может не соответствовать потребностям, в этом случае их придется перекрыть заглушками и не использовать.
- Коллектор может быть оснащен ненужными для конкретной системы отопления элементами. Например, на нем может стоять гидравлический распределитель (гидрострелка), который полезен только в сетях с большим количеством насосов.
- Обратная и подающая гребенки могут быть сварены, из-за чего к ним бывает сложно подсоединить отдельные петли. Патрубки у заводских смесителях обычно располагаются на одинаковом расстоянии друг от друга, но это не всегда удобно.
Самодельные
Коллектор можно сделать и своими руками из подручных средств: стальных труб с круглым или квадратным сечением. Для этого в них прорезаются отверстия и привариваются патрубки. Муфты делают из отрезков круглого сечения меньшего диаметра.
Преимущества
- Изготовление коллектора своими руками выгодно с финансовой точки зрения.
- Можно сделать чертеж и изготовить индивидуальный коллектор под конкретную систему.
Недостатки
- Для выполнения этой работы потребуются навыки работы со сварочным аппаратом.
- Потребуется больше времени.
- Неразборная конструкция затрудняет ремонт и замену отдельных элементов.
Сборные
Такие распределительные узлы собирают из заводских деталей, которые приобретаются отдельно или в виде комплекта. О них и пойдет речь дальше.
Преимущества
- Есть вариативность при проектировании коллекторного узла под конкретную систему отопления.
- Не требует специальных навыков и оборудования при монтаже.
- Возможность отдельного демонтажа гребенок подачи и обратки.
- Высокая скорость монтажа.
Недостатки
- Комплектующие от разных производителей могут не подходить друг к другу.
- Обычно этот вариант обходится дороже.
Как установить ротаметр на гребенку коллектор
Ротаметры часто используют на коллекторах теплого пола, они необходимы для управления расходом.
В зависимости от модели устройство может настраиваться на разный расход от 0 до 5 л/мин. Настройка производится только при включенном насосе. Необходимо удалить декоративный защитный колпачок и поджать фиксирующую гайку в нужное положение. После настройки расходомера заглушка устанавливается на место.
Ротаметры различаются для обратной гребенки и для подающей. Внутри стеклянной колбы прибора находится шток с тарелкой. В нерабочем состоянии тарелка штока пружиной прижата к нулевому значению. Подача теплоносителя всегда осуществляется под седло клапана, так как поток открывает затвор. На обратных ротаметрах шток находится внизу, а на подающем – вверху (цифры будут увеличиваться сверху).
Отличия ротаметра на подающей и обратной гребенке.
Если перепутать подающий ротаметр и обратный, то поток теплоносителя прижмет шток к седлу, и система не будет работать. Некоторые приборы не позволяют зафиксировать нужный расход, а только измеряют его величину, для распределения потоков по контурам теплых полов желательно использовать первый вариант.
Смесительный узел
Смесительный узел может использоваться и без коллектора.
К коллекторной группе часто относят и узел смешения. Его принцип работы строится на объединении подающего и обратного потоков. После прохода по петле теплого пола носитель обычно имеет температуру около 30 градусов, на смесительном узле он вливается в подающий поток, что позволяет получить комфортную температуру в 40 градусов.
Вариантов реализации этого узла много: с использованием трех- или двухходового клапана, на термостатических клапанах и др. Смесители тоже бывают сборные и заводские.
На смесителе обычно присутствует термостатический клапан, который измеряет температуру носителя. Он снабжен накладной или накидной гильзой. Первая просто приклеивается к трубе, вторая вставляется в саму магистраль.
Трехходовой клапан с термоголовкой установлен перед насосом. До него на подаче полезно ставить еще и фильтр грубой очистки.
- Трехходовой клапан устанавливается на подачу, при помощи термостатической головки элемент позволяет управлять двумя протоками. Клапаны бывают смесительными, а бывают распределительными. Первый принимает два потока с разных источников, объединяет их в один и направляет по нужной магистрали. В распределительный клапан поступает один поток, который разводят по нескольким контурам. Эти элементы используются не только для регулирования температуры теплоносителя, но и для защиты котла, чтобы не допускать «холостого» хода и перегрева. При этом установка клапана и схема будут не такими, как при использовании в сочетании с коллектором.
Клапаны бывают смесительными, а бывают распределительными. Первый принимает два потока с разных источников, объединяет их в один и направляет по нужной магистрали. В распределительный клапан поступает один поток, который разводят по нескольким контурам. Эти элементы используются не только для регулирования температуры теплоносителя, но и для защиты котла, чтобы не допускать «холостого» хода и перегрева. При этом установка клапана и схема будут не такими, как при использовании в сочетании с коллектором.Смеситель с двухходовым клапаном, на байпасе полезно ставить скрытый вентиль под шестигранник вместо элемента с рукояткой.
Байпас – канал между обратной и подающей гребенкой, он создает малый круг и не дает насосу работать в тупик при закрытии одной из магистралей.
- Двухходовой клапан оснащается термостатической головкой, управляет подачей только по одному направлению. При использовании этого элемента в смесительном узле потребуется дополнительная установка байпасного вентиля. В большинстве случаев ставят запорную арматуру под шестигранник. Шаровые краны на этом узле использовать нельзя из-за невозможности точной регулировки, также не рекомендуется ставить вентиль с рукояткой, так как кто-то может случайно сбить всю настройку системы.
В большинстве случаев ставят запорную арматуру под шестигранник. Шаровые краны на этом узле использовать нельзя из-за невозможности точной регулировки, также не рекомендуется ставить вентиль с рукояткой, так как кто-то может случайно сбить всю настройку системы.Смесительный узел устанавливают после коллектора. Между коллектором и котлом размещают насос, который обеспечивает движение по малому кругу. Смесительный трехходовой клапан устанавливают на подающую магистраль, распределительный – на обратную.
Расположение двухходовых и трехходовых клапанов в системе отопления
| Задача | Двухходовой клапан | Трехходовой клапан (распределительный) | Трехходовой клапан (смесительный) |
Защита котла | – | Подача | Обратка |
Регулирование температуры | Подача | Обратка | Подача |
Смесительный узел на двухходовом клапане от трехходового всегда можно отличить по наличию на байпасе вентиля.
Регулировка работы смесителя на примере двухходового клапана
В трехходовом клапане всегда открыт проток: если одна заглушка закрывается, то другая открывается. В смесителе с двухходовым запорным устройством закрывается только одна заглушка, это работает следующим образом: термоголовка определила, что температура носителя меньше, чем нужно, нажала на шток, кран открылся, и порция прошла в коллектор, смешавшись с жидкостью с обратки. Когда температура достигла нужных значений, термоголовка начинает закрываться: проток с подачи – снижается, проток с байпаса – увеличивается.
- Чем длиннее контур теплого пола, тем больше закрывают вентиль на байпасе.
Байпасный клапан имеет скрытый вентиль под шестигранный ключ. При настройке системы надо закрыть термостатический кран и открыть балансировочный. Настраивается ротаметры, затем вентиль на байпасе постепенно перекрывается, пока шток ротаметра не начнет показывать, что теплоносителя становится меньше.
Полностью открываем термостатический кран и опять закручиваем балансировочный кран. Как только тарелки ротаметров опускаются или поднимаются при повороте ключа на вентиле байпаса балансировка прекращается.
Нужна ли гидрострелка?
Гидравлический разделитель (гидрострелка) – устройство, которое обычно ставят между котлом и коллектором, оно обеспечивает нулевое сопротивление на этом участке. Визуально элемент представляет собой полую трубу с 4 патрубками: с одной стороны – два предназначены для котла, с другой – для коллектора. Вопрос об установке гидравлического разделителя встает, когда появляется потребность в установке более 4 насосов и более 1 котла.
Гидрострелку можно закрепить вертикально или горизонтально, это не имеет принципиального значения. Чаще выбирают первый вариант, так как это упрощает монтаж воздухоотводчика в верхней части. Снизу можно закрепить кран для удаления шлама.
Часто в статьях этому устройству приписывают свойства, которыми он не обладает.
Перечислим задачи, для которых не стоит покупать гидрострелку.
- Не повышает кпд котла
- Не понижает затрат на топливо
- Не защищает от теплового удара
- Все равно надо подбирать насосы под каждый контур отдельно.
- Не предназначена для стравливания воздуха и защиты от шлама.
Гидрастрелка может ухудшить работу системы в том случае, если неправильно подобраны насосы. Например, котловой агрегат сильно уступает суммарной мощности приборов на других контурах. В результате этого теплоноситель на гребенку попадает уже холодным из-за смешения с обратным потоком.
Обязателен ли коллектор и смесительный узел?
В небольшом доме теплый пол может занимать не так много, в этом случае затраты на коллектор и смеситель себя не оправдают. Наиболее простым решение будет укладка теплого пола одним – двумя контурами, управлять которым будет термоголовка ТСГ или кран RTL. Регулировка в этой схеме происходит за счет ограничения температуры на обратном потоке.
Кран RTL не предназначен для установки на коллектор, он обладает высоким гидравлическим сопротивлением. Из-за большого размера головки элемент неудобно прикручивать на распределительный узел с большим количеством соседних контуров. Также из-за этого невозможно использовать встраиваемые сантехнические шкафы. Краны RTL не рекомендуется ставить на контур длиной более 70 метров. Термоголовку обычно убирают в пластиковый бокс, который вешают на стене.
Головка ТСГ также ограничивает обратный поток, но имеет евроконус, поэтому может устанавливаться на обратку коллектора. Исполнительное устройство воздействует на шток, а не на сам кран. При этом головка занимается рабочий кран коллектора, из-за этого установка сервопривода становится невозможной. Отсутствие сопротивление дает возможность установки более длинного контура.
Инструменты для монтажа
Разводной ключ большого и малого диаметра
Шуруповерт – для крепления сантехнического шкафа.
Дрель или перфоратор
Ход работ
- На обратную гребенку устанавливаем смеситель, если используется собранный заводской элемент, и ключом закручиваем накидную гайку (американку).
- На подающую ребенку по такому же принципу устанавливается смеситель.
- Устанавливаем воздухоотводчики на обратку и подачу.
- На противоположных от смесителя концах устанавливаются заглушки их следует затянуть ключом.
- На гребенку устанавливается сливной кран, обычно он располагается под воздухоотводчиком, они предназначены для стравливания газов из коллектора.
- Для удобства можно закрутить штуцер в гребенку отдельно, а затем установить на него кран.
- Между смесителем обратной и подающей гребенке закрепляется насос.
- Собирается крепежный элемент, у всех производителей он свой в виде полозьев или планок. Если используется самодельный коллектор, то крепеж изготавливается из подручных средств. Держатели сначала монтируют на гребенки и только потом на стену.
- Гребенки друг от друга должны находиться на одинаковом расстоянии, чтобы на стене они были параллельны. Это не техническое требование, а больше соображение с точки зрения эстетики. Чтобы выровнять гребенки, сначала их фиксируют на крепеже с одной стороны, затем такое же расстояние отмеряют с другого конца. В коротких коллекторах этого добиться просто. Обычно у многих производителей стандартное расстояние между гребенками должно составлять 21,5 см.
- На практике с точки зрения работы системы не имеет значения, какая из гребенок находится сверху. В большинстве случаев туда ставят подающий распределитель, но ничего не изменится, если поставить его снизу. Главное не перепутать подающие и обратные ротаметры.
- С заводского смесительного узла обратки снимается заглушка, к ней прикручивается термостатическая головка, измерительную гильзу вставляют в смеситель подающей гребенки.
- Две крепежные рейки закрепляются на стене. Крепеж и метизы подбираются в зависимости от материала основания. Желательно фиксировать коллектор в 4 точках.
- Подключение выполняется с помощью евроконуса. На трубу надевается гайка, затем кольцо, в отверстие ставится упорная втулка. Фиксацию производят с помощью двух ключей. Одним фиксируется шестигранник, другим – затягивают гайку. Нужно делать это аккуратно, чтобы не сорвать штуцер.
- Подводка контуров осуществляется с шагом 100 мм.
- Монтаж контура завершается подведением магистрали к обратной гребенке. Трубы надо помещать в изоляционный кожух. Заполнение системы производится через краны спуска и наполнения. Шаровые краны на коллекторе при этом перекрываются.
Держатели сначала монтируют на гребенки и только потом на стену.
Крепеж и метизы подбираются в зависимости от материала основания. Желательно фиксировать коллектор в 4 точках.виды коллекторов и принципы их монтажа
В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение.
Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.
После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.
Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»
Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.
В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки.
Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.
Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.
Назначение смесительного узла и принцип его действия
После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.
Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола.
Оно имеют две основные составляющие:
- циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
- регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.
Существует два типа коллекторов: с трех и двух ходовыми клапанами.
Теплый пол можно монтировать непосредственно в бетонной стяжке. О том, как это делается, читайте в статье на нашем сайте: https://pol-master.com/tepliy-pol/teplyj-pol-pod-styazhku.html.
Коллектор на трех-ходовых клапанах
Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.
Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:
- Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
- Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.
Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.
Подробно об устройстве водяного теплого пола можно прочитать в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.
Коллектор на двух-ходовых клапанах
Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются.
Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².
Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

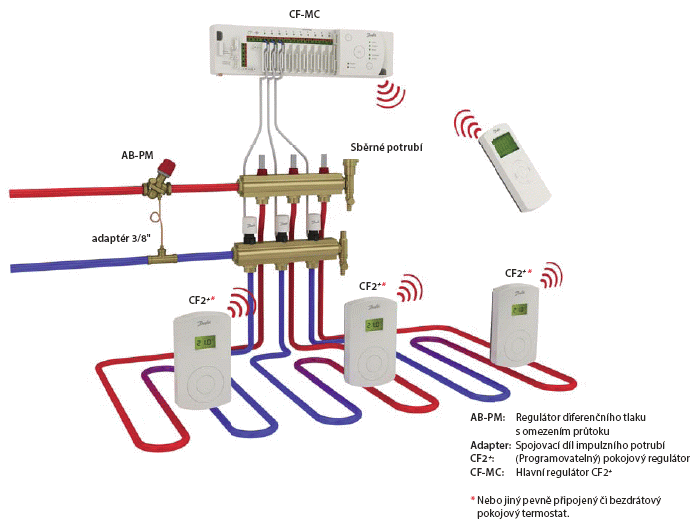

Так выглядит коллекторная система в сборе
О том, как самостоятельно произвести ремонт системы водяного или электрического теплого пола своими руками, расскажем тут: https://pol-master.
com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.Преимущества коллекторной схемы устройства
Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:
- Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
- Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
- Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
- Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
- Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.
Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.
- Автор: Алексей
- Распечатать
Оцените статью:
(2 голоса, среднее: 2.5 из 5)
Поделитесь с друзьями!
Коллекторная группа и смесительный узел для теплого пола
Главная » Разное » Коллекторная группа и смесительный узел для теплого пола
Коллектор для теплого пола: виды, схемы подключения
Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола
При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами.
Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.
Назначение и виды
Содержание статьи
Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов.
Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили.
Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами.
В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды.
Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Выбор параметров клапанов
И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).
Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.
п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:
- клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
- если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
- для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.
Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.
| Название | Подсоединительный размер | Материал корпуса/штока | Производительность (KVS) | Максимальная температура воды | Цена |
|---|---|---|---|---|---|
| Danfoss трехходовой VMV 15 | 1/2″ дюйм | латунь/нержавеющая сталь | 2,5 м3/ч | 120°C | 146€ 10690 руб |
| Danfoss трехходовой VMV-20 | 3/4″ дюйм | латунь/нержавеющая сталь | 4 м3/ч | 120°C | 152€ 11127 руб |
| Danfoss трехходовой VMV-25 | 1″ дюйм | латунь/нержавеющая сталь | 6,5 м3/ч | 120°C | 166€ 12152 руб |
| Esbe трехходовой VRG 131-15 | 1/2″ дюйм | латунь/композит | 2. 5 м3/ч | 110°C | 52€ 3806 руб |
| Esbe трехходовой VRG 131-20 | 3/4″ дюйм | латунь/композит | 4 м3/ч | 110°C | 48€ 3514 руб |
| Barberi V07M20NAA | 3/4″ дюйм | латунь | 1.6 м3/ч | предел регулировки – 20-43°C | 48€ 3514 руб |
| Barberi V07M25NAA | 1″ дюйм | латунь | 1.6 м3/ч | предел регулировки – 20-43°C | 48€ 3514 руб |
| Barberi 46002000MB | 3/4″ дюйм | латунь | 4 м3/ч | 110°C | 31€ 2307руб |
| Barberi 46002500MD | 1″ дюйм | латунь | 8 м3/ч | 110°C | 40€ 2984руб |
Коллекторные группы для теплого пола: установка и настройка
Эффективная работа систем теплого пола обеспечивается сбалансированной и надежной группой сбора.
Это распределительный узел, разграничивающий поток теплоносителя по ответвлениям отопительного трубопровода. Такие узлы могут иметь разную конфигурацию и технические характеристики, а в некоторых модификациях также выполнять вспомогательные функции. Качественно установленные коллекторные группы для теплого пола позволяют добиться не только оптимального водоснабжения, но и значительной экономии энергии.
Что такое коллекторская группа?
В состав распределительной группы входят два водопроводных гребня, на которых размещаются обратные клапаны. В простейших моделях такие блоки образуют подающий и обратный коллекторы с отверстиями для управления теплоносителями. В механизированных конструкциях предусмотрены маховики с ручками для регулировки. Более совершенные современные версии также допускают возможность автоматического управления подачей и сливом воды. Расширенная конфигурация предполагает, что группа коллектора для теплого пола в сборе может быть оснащена запорными клапанами с термометром, конечными узлами и металлическими скобками.
Дополнительная функциональность обычно представлена расходомерами, которые интегрируются в контуры.
Технические характеристики
Верхний предел рабочей температуры является отличительным показателем коллекторов, предназначенных для работы в системе теплого пола. Так, по сравнению с радиаторными клапанами такие конструкции работают с теплоносителями при 40-50 ° С. В этом случае регулировка расхода может варьироваться в среднем от 0,5 до 6 л / мин. Важной характеристикой является давление, при котором работают коллекторные группы теплого пола.Насос может регулировать это значение в пределах 6-10 бар. Что касается материалов изготовления, то металлическая основа – из нержавеющей стали, а фурнитура – чаще всего из латуни. Также в конструкциях могут быть предусмотрены пластиковые детали из полипропилена. Кстати, из этого же материала выполняются и обогрев контуров теплого пола.
Монтажные конфигурации
Практика использования вертикальных и горизонтальных схем, которые организуют снабжение контуров теплоносителем.
Самая простая конфигурация предполагает использование однотрубной системы вертикальной разводки – соответственно, и коллектор потребуется в минимальной конфигурации. Но у таких конструкций много недостатков, среди которых возможные нарушения распределения тепла и низкая точность настройки начального температурного режима. Двухтрубная система включает полноформатные коллекторные группы для теплого пола, которые организуются отдельно от центрального отопления. Среди минусов таких конструкций – большой расход воды и сложность монтажных операций.
Монтажные работы
Монтаж системы теплого пола начинается именно с установки коллекторного шкафа, в который затем помещается все распределительное оборудование. Размещение модуля осуществляется уже в собранном виде, после чего контуры соединяются с его узлами. Подключение отдельных компонентов осуществляется по-разному, в зависимости от типа самого резервуара. Например, патрубки могут быть снабжены резьбой или специальными выходами под приварку.
На выходных патрубках уже могут быть предустановлены элементы регулировки и управления, в том числе клапаны, клапаны, регулирующие клапаны и т.д.
Контурное производство также влияет на технологию, в которой будет установлена коллекторная группа для теплого пола. Своими руками при необходимости также можно реализовать точки перехода с полипропиленовых выводов на металлические. Резьбовое соединение в этом случае осуществляется комбинированной арматурой с прикрепленной арматурой. В качестве альтернативы также предусмотрен полипропиленовый тройник, который также обеспечивает разводку воздуховодов.После завершения технических операций система должна быть в рабочем состоянии. Пробный пуск проводится при повышенном индексе давления. Что касается нормативного уровня, давление нужно увеличить на 20-25%. Это даст возможность проверить герметичность соединения, выявить дефекты и дефекты конструкции.
Управление коллектором
Коллекторные блоки изначально поставляются с замкнутой системой регулирования.
Клапаны можно открыть, сняв защитную втулку, при этом расходомер необходимо повернуть регулировочной гайкой до упора.Не рекомендуется использовать гаечные ключи, так как есть риск порезания и фиксации резьбы устройства. Чтобы установить желаемую скорость потока, необходимо уменьшить объем потока. При выполнении этого действия расходомер также должен вращаться. Когда будет достигнуто оптимальное значение, вы можете снова надеть гильзу клапана. Балансировку и регулировку каждой цепи следует проводить периодически в соответствии с рекомендациями производителя. Регулярность профилактических мероприятий зависит от комплектации, в которой поставлен водяной теплый пол.После определенного периода эксплуатации коллекторная группа также забивается на стыках и стыках. Поэтому следует проводить уборку и мытье таких участков.
Рекомендации по применению расходомеров
Правильная работа расходомера возможна только при условии оптимальной настройки контуров подачи теплоносителя в соответствии с потребностями пользователя.
Неиспользуемые клапаны должны быть плотно закрыты. Пробку расходомера желательно держать на 5-7 мм ниже нормального закрытого положения.Также следует отметить, что коллекторные группы для теплого пола могут быть дополнены другими измерительными приборами. Их интеграция позволяет вносить свои собственные коррективы в расход, поэтому вам также следует вносить поправки на нецелевой поток охлаждающей жидкости.
Производители коллекторов
К лидерам рынка сантехнического оборудования для систем отопления можно отнести компании Valtec и Comisa. Эти производители выпускают качественные коллекторы в коллекции, дополненные всей необходимой фурнитурой.В частности, коллекторная группа для теплого пола Valtec в новейших версиях предусматривает наличие EPDM-колец, исключающих необходимость в герметиках в стыках. Бюджетные решения предлагают IPS и TIM. Это функциональные и надежные агрегаты, которые также подходят для большинства систем теплого пола.
Вывод
На фоне
.
Насос коллектора
и блок смесительного клапана
Управление смесительным клапаном насоса теплого пола Комплект не с насосом
Корпус из горячекованной латуни, никелированный
Смесительный клапан
Комплект адаптера
Версия 230 В
Максимальное рабочее давление: 10 бар
Межосевое расстояние 210 мм
Блок управления поддерживает температуру воды в полу система отопления от 35 ° C до 60 ° C.
Fenghua ZOZ Metal Products Co., Ltd. расположен в красивом пейзаже города Нинбо. в основном занимается исследованиями и разработками продуктов систем теплого пола, проектированием и производством, механической обработкой, сборкой. компания в настоящее время участвует в ряде отечественных и международных компаний, занимающихся оборудованием HVAC, и дистрибьюторы осуществляют обширное и всестороннее техническое и деловое сотрудничество, а также налаживают длительное сотрудничество. срок стратегического кооперативного партнерства.
.
Комплект для подогрева пола Смесительный клапан Ufh
Технические параметры
Система смешивания, подающая смешанную воду с регулируемой температурой в коллектор системы теплого пола. Он предназначен для работы с коллекторами всех типов.
· Компактный болт на блоке, обеспечивающий быструю и простую установку
· Простота настройки с регулируемым диапазоном температур
· Регулирование температуры подачи до +/- 2 ℃ даже при колебаниях температуры и расхода из котла
Никелированное покрытие для соответствия системам коллектора
Максимальное статическое давление: 10 бар
Максимальная температура: 90 ℃
Регулируемый диапазон регулирования: от 35 ℃ до 65 ℃
Заводская установка: 35 ℃ (минимум)
FAQ
ГЛАВНОЕ ОБСЛУЖИВАНИЕ
Предпродажное обслуживание
1.У нас есть полный склад и доставка в короткие сроки.
2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.
3. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание – это то, что мы стараемся вам предложить.
4. Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная команда по внешней торговле, вы можете полностью поверить в наши услуги.
После выбора
1.Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.
2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.
3. Отправьте вам номер отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.
Послепродажное обслуживание
1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.
2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.
FAQ
Q1. Могу ли я заказать образец коллектора или клапана?
A: Да, мы приветствуем заказ образцов для тестирования и проверки качества.
Допускаются смешанные образцы.
2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?
A: Низкое MOQ, 1 шт. Для проверки образцов.
3 кв. Как вы отправляете товар и сколько времени занимает доставка?
A: Обычно мы отправляем по морю.Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.
4 кв. Как оформить заказ на коллектор и клапан?
A: Сначала сообщите нам о ваших требованиях или применении. Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.
.Водосмесительный центр для теплых полов
с циркуляционным насосом и контроллером Udf1001
Описание продукта
Коллектор поставляется с смесительным узлом и циркуляционным насосом, чтобы температура воды, поступающей в пол, не превышала расчетную температуру.
Такая конфигурация коллектора необходима, если источник тепла может подавать воду с высокой температурой.
– Автоматические вентиляционные отверстия
– Точка слива и наполнения
– Расходомеры
– Запорные клапаны
– Манометр 6 бар
.
Смесительный узел Icma M054 для коллекторов теплого пола
В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р.
У Вас есть перечень необходимых материалов? – присылайте на
почту [email protected] (расчет актуальных цен выполняем бесплатно).
Смесительный узел для теплого пола Icma M054 без насоса
- Описание
- Документация
- Отзывы
- Доставка
Характеристики
| Товар | Смесительный узел |
| Страна | Италия |
| Высота, мм | 368 |
| Ширина, мм | 295 |
| Бренд | icma |
| Серия | m054 |
| Модель | m054 |
| Материал | Латунь |
| Тип | Без насоса |
| Монтаж | универсальный |
| Межосевое расстояние, мм | 210 |
| Мощность, кВт | 12,5 |
| Назначение | для теплого пола |
| Гарантия | 2 года |
Бренд (рус. )
|
икма |
| Макс. рабочее давление, бар | 10 |
| Резьба | Наружная |
| Монтажная длина, мм | 180 |
| Диаметр подключения к контуру | 1″ (ø 25) |
| Присоединительный диаметр насоса | 1 1/2″ (ø 40) |
Макс. перепад давления, бар
|
1 |
| Насос в комплекте | Нет |
| Пропускная способность (kvs), м³/ч | 4,84 |
| Наличие | Есть |
| Комплектующие | фиксированная точка термостатического регулирования, предохранительный термостат, клапан максимального давления, термоголовка с выносным датчиком, вентиль фиксированной настройки с регулируемым расходом, запорный клапан на обратной линии, автоматический воздухоотводчик |
|
макс. рабочая температура, °c
|
110 |
| диапазон регулирования, °c | 20-50 |
| диаметр подключения к магистралям | 1″ (ø 25) |
Брошюра
Технический паспорт
Каталог продукции 2019
Краткий каталог продукции
Декларация о соответствии
+ Добавить комментарий
//”ProductVideo”
Бренд:
икма
Серия:
m054
Модель:
m054
Страна:
Италия
Артикул:
М054
Коллектор (смесительный узел) для водяного теплого пола
Коллектор (смесительный узел) для водяного теплого пола
При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.
Назначение и виды
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Выбор параметров клапанов
И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м 3 /час).
Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:
- клапана с расходом до 2 м 3 /час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
- если производительность (обозначается иногда как KVS) от 2 м 3 /час до 4 м 3 /час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
- для площадей более 200 м2 требуется производительность более 4 м 3 /час, но чаще делают два узла подмеса — это получается проще.
Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.
Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.
При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.
Источник: http://stroychik.ru/pol/kollektor-dlya-teplogo-pola
Насосно-смесительные узлы для водяного теплого пола
Насосно-смесительные узлы
Требуемый расход теплоносителя в любой системе водяного отопления подсчитывается по следующей формуле:
G = Q /c⋅ ∆T, (1)
где Q — тепловая мощность системы, Вт; с — удельная теплоёмкость теплоносителя, Дж/кг °С; ∆Т — разность температур между прямым и обратным теплоносителем, °С.
В системах радиаторного отопления перепад температур ∆Т обычно составляет порядка 20 °С, а в системах напольного отопления ∆Т = 5–10 °С.
Это значит, что для переноса одного и того же количества теплоты тёплые полы требуют расхода теплоносителя в 2–4 раза больше.
Максимальная температура теплоносителя в системах тёплого пола, как правило, не превышает 55 °С, рабочее значение этого параметра обычно лежит в пределах 35–45 °С.
В радиаторном же отоплении теплоноситель обычно подаётся с температурой 80–90 °С.
В связи с этими двумя факторами неизменным атрибутом системы напольного отопления является узел смешения.
Принцип работы простейшего насосно-смесительного узла можно объяснить по тепломеханической схеме на рис. 1.
Рис. 1. Тепломеханическая схема простейшего насосно-смесительного узла
Таким образом, в первичном (котловом) контуре температура теплоносителя снижается с Т1 до Т21 (∆Ткк = Т1 – Т21). Температуру Т21 задаёт пользователь. Перепад температур в петлях тёплого пола ∆Ттп = Т11 – Т21 также задаётся на стадии расчётов. Зная эти данные, и требуемую тепловую мощность тёплого пола, можно определить соотношение расходов в узле:
Таким образом, расход в контуре тёплого пола в данном примере должен быть в 12 раз выше, чем в котловом контуре.
Как правило, циркуляционный насос при проектировании выбирается с некоторым запасом, поэтому он может перекачивать через байпас большее количество теплоносителя, чем требуется по проекту. К тому же, и температура теплоносителя в первичном контуре может по факту оказаться меньше расчётной. Именно для корректировки этих расхождений с расчётными данными служит балансировочный клапан 4, которым можно ограничить расход через байпас.
Насосно-смесительные узлы VT.COMBI и VT.COMBI.S
В линии подмеса узла установлен балансировочный клапан, который задаёт соотношение между количествами теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного контура, а также уравнивает давление теплоносителя на выходе из контура тёплых полов с давлением после термостатического регулировочного клапана.
От настроечного значения Kvb этого клапана и установленного скоростного режима насоса зависит тепловая мощность смесительного узла.
Узел адаптирован для присоединения к нему коллекторных блоков с межосевым расстоянием 200 мм и горизонтальным смещением между осями коллекторов 32 мм. При этом коллекторные блоки могут присоединяться как на входе, так и на выходе насосно-смесительного узла. Это позволяет использовать этот узел в комбинированных системах отопления (рис. 4), где отопление тёплым полом совмещается с радиаторным отоплением.
Рис. 4. Узел VT.COMBI.S в комбинированной системе отопления
Насосно-смесительный узел VT.DUAL
Насосно-смесительный узел VT.DUAL (рис. 5 и 6) состоит из двух модулей (насосного и термостатического), между которыми монтируется коллекторный блок контура тёплого пола. Для смешения используется трехходовой термостатический клапан, управляемый термоголовкой с капиллярным термочувствительным элементом, установленным на обратный коллектор вторичного контура.
Рис. 5. Насосно-смесительный узел VT.DUAL
Предохранительный термостат подающего коллектора останавливает насос в случае превышения настроечного значения температуры, прекращая циркуляцию в петлях тёплого пола.
Рис. 6. Узел VT.DUAL с коллекторным блоком (подключение справа)
Конструкция узла предусматривает перепускной контур с балансировочным клапаном, сохраняющим неизменным расход теплоносителя в первичном контуре при перекрытии петель тёплого пола.
Элементы узла устанавливаются не вертикально, а под углом 9°, что вызвано горизонтальным смещением осей коллекторного блока. Это позволяет подключать узел к подводящим трубопроводам как справа, так и слева.
Насосно-смесительный узел VT.VALMIX
Насосно-смесительный узел VT.VALMIX (рис. 7) отличается от узла VT.COMBI меньшей монтажной длиной и отсутствием перепускного клапана. Узел рассчитан на установку циркуляционного насоса монтажной длиной 130 мм. Ручной воздухоотводчик узла расположен на регулировочной втулке балансировочного клапана вторичного контура.
Узел поставляется с термоголовкой VT.3011, имеющей диапазон настройки температур от 20 до 62 °С. Вместо термоголовки может быть установлен аналоговый термоэлектрический сервопривод VT.TE3061, работающий под управлением контроллера VT.K200.М. Узел поставляется без циркуляционного насоса.
Рис. 7. Насосно-смесительный узел VT.VALMIX
Насосно-смесительный узел VT.TECHNOMIX
Так же как узел VT.VALMIX, узел VT.TECHNOMIX (рис. 8) рассчитан на установку циркуляционного насоса длиной 130 мм, но имеет несколько большую монтажную длину.
Кроме того, входные и выходные патрубки узла находятся в одной плоскости, поэтому узел монтируется к коллекторному блоку под углом 9°, и может устанавливаться как справа от обслуживаемого коллекторного блока, так и слева от него.
Узел поставляется с термоголовкой VT.5011, имеющей диапазон настройки температур от 20 до 60 °С.
Вместо термоголовки может быть установлен аналоговый термоэлектрический сервопривод VT. TE3061, работающий под управлением контроллера VT.K200.М. Узел поставляется без циркуляционного насоса.
Сравнение насосно-смесительных узлов VALTEC
Таблица 1. Сравнительная таблица насосно-смесительных узлов VALTEC
Источник: http://valtec.ru/document/article/nasosno_smesitelnye_uzly_dlya_vodyanogo_teplogo_pola.html
Что надо знать при выборе коллектора для водяного тёплого пола
Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.
Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.
Обязательно ли нужен смесительный узел
Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?
Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.
В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.
Принцип работы коллектора теплого пола
Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:
- Циркуляционный насос – устанавливается на подаче теплоносителя.
Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем – термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.Как правильно собрать и подключить коллектор
Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:
- Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
Как регулировать температуру пола коллектором
Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?
В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.
Регулировка коллекторной группой, выполняется следующим образом:
- Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
Как выбрать коллектор для водяного пола
Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.
- Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений.
После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.
Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.
Частые ошибки при сборке и установке коллектора
Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:
- Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.
Источник: http://avtonomnoeteplo.ru/teplye-poly/598-kollektor-dlya-vodyanogo-teplogo-pola. html
+ схема подключения
Удачной альтернативой радиаторному отоплению дома является система теплого пола, рассчитанная как на одну комнату (ванная, детская), так и на все здание. Он, являясь составной частью общей системы теплоснабжения, тем не менее автономен, так как перед поступлением в отопительный контур требуется особая подготовка теплоносителя — комплекта труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем – смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам подробнее ознакомиться с тем, что это такое, как работает и как правильно подключить коллектор.
Содержание
1 Назначение смесителя для теплого пола
2 Выбор и подключение коллектора
2.1 На что обращаем внимание при покупке?
2.2 Место сборки коллектора
2.3 Особенности монтажа оборудования
3 Образец инструкции по эксплуатации
Назначение смесителя для теплого пола
Визуально смесительный узел выглядит как группа или цепочка трубопроводов, собранных в определенном порядке и имеющих единое назначение – объединить два разных потока теплоносителя в один общий.
Различают три типа смешивания:
- параллельное;
- последовательный;
- вместе взятых.
Наиболее приемлемым является последовательное смешение, в основном из-за повышенной производительности: практически весь поток идет к потребителю.
При последовательном типе смешения теплоноситель перекачивается насосом от источника теплоты к потребителю, при этом параллельно разводятся линии теплопередачи, за счет чего теряется часть энергии
Иногда они используйте параллельный тип. Поток к потребителю переменный, но можно установить двухходовой клапан с возможностью регулировки.
При комбинированном типе возможно использование одновременного и параллельного перемешивания или переключение процесса отдельно на одно из них
Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:
- тройник трубопроводов; клапаны
- (смесительные, трехходовые, регулирующие) на обе ветки – подача и обратка;
- насос круглого типа;
- Средства настройки и автоматизации.
Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Далее срабатывает автоматика, клапаны перекрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельном монтаже, что коллектор для водяного теплого пола должен быть оснащен системой дренажа и отвода воздуха.
В сложных системах отопления помимо коллекторного оборудования используется смесительный узел, соединяющий систему теплого пола с радиаторным отоплением
Выбор и подключение коллектора
Модель коллектора полностью зависит от того, где и как он расположен. теплый пол. Это в конечном итоге сказывается на его стоимости, а также на степени безопасности оборудования. Смесительный узел коллектора является основной и достаточно уязвимой его частью, так как в нем концентрируется теплоноситель разной температуры. В процессе смешивания вода достигает определенной температуры, которую необходимо поддерживать в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор следует отнестись с особым вниманием.
Шкаф коллектора – очень условное обозначение. Может иметь вид специального металлического ящика или просто подставки для удобной установки оборудования
На что мы обращаем внимание при покупке?На стоимость распределительных коллекторов для теплого пола влияет материал изготовления: одни модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования – среди различных типов коллекторов есть самые простые с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (краны Маевского), сливные краны, датчики регулирования и контроль потока охлаждающей жидкости.
Популярностью пользуется оборудование, оснащенное узлом терморегуляции, включающим в себя набор датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, и в нужный момент включает клапаны выпуска воздуха или перекрывает подачу теплоносителя. Стандартная модель имеет пару термометров, что позволяет экономить теплопотери.
Образцом коллектора из нержавеющей стали является изделие Fonterra, имеющее возможность подключения трубопроводов с обеих сторон и установки сервопривода
Оптимальное расположение термометров для учета температуры воды – на обеих трубах, подаче и обратке; такая компоновка позволяет регулировать нагрев воды до определенного показателя
При наличии нескольких контуров отопления рекомендуется каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков протока. В комплект такого коллектора входит воздухоотводчик, смесительный клапан, крышка для термометра и прямая термоголовка с зондом для погружения в теплоноситель. С помощью клапана в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает сбои в работе.
Иногда один распределительный коллектор обслуживает несколько контуров напольного отопления. При этом длина каждого шлейфа не должна превышать 120 м
Для некоторых первостепенное значение имеет стоимость – не прыгайте выше выделенного бюджета, однако не забывайте о таком немаловажном нюансе, как площадь помещения и цели его использования. Например, для небольшого помещения (ванная, ванна) подойдет простой пластиковый коллектор без сложной системы контроля температуры. Если расходомеры все же необходимы, их можно приобрести дополнительно за небольшую плату. В объемном помещении лучше использовать более надежную группу смесителей с точной регулировкой температуры, за счет чего достигается оптимальная балансировка контура.
Планировка двух коллекторов в большом помещении. Конструкция здания такова, что требует установки нескольких контуров теплого пола, соответственно увеличивается количество распределительных узлов
Место сборки коллектора
Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф – открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым — доступ к нему упрощается, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если ответвлений несколько, то шкаф устанавливают посередине, на одинаковом расстоянии от рабочих контуров и в непосредственной близости от магистральных труб . Это среднее положение обеспечивает максимальную производительность гидравлики.
Расположение узла коллектора рассчитывается на этапе проектирования. При создании специальной ниши в стене оборудование можно разместить в коридоре, на кухне или в любой жилой комнате
Идеальным вариантом для размещения оборудования является защищенная с двух сторон настенная ниша, позволяющая аккуратно расположить коллектор части и ведущего трубопровода. Если полы с подогревом устанавливаются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.
Особенности монтажа оборудования
В интернете можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Он позволяет полностью собрать систему своими руками, последовательно соединив наиболее важные части – трубопровод, распределительный узел и котел.
При установке коллектора следует обратить внимание на такие «мелочи», как место крепления датчиков температуры и дополнительный источник электроэнергии для блока питания
Начать лучше с установки термометра и запорной арматуры, которые устанавливаются на все выходы контура. Как правило, эти детали, регулирующие работу подачи и обратки, входят в комплект комплекта коллектора. С помощью схемы можно быстро и грамотно установить сам распределительный узел, подключить трубы подачи и отвода теплоносителя, а также создать возможность отключения одного или нескольких контуров отопления при необходимости.
Детали соединяются с помощью фитингов компрессора. Для фиксации некоторых соединений используйте стандартный набор гаек, втулок и кольцевых хомутов. Если диаметр деталей не совпадает, используйте переходники.
Образец инструкции по эксплуатации
Элементарным схематическим примером является простой коллектор с набором запорной арматуры.
Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха непостоянен, например, для ванных комнат
Процесс установки выглядит следующим образом. Изначально к распределительному узлу подключаются две трубы – на подачу и обратку, затем подключаются элементы отопительного контура – теплообменные ветки для теплого пола. Эта система полностью зависит от работы котла отопления: любое снижение температуры в котле или ограничение потока теплоносителя влияет на снижение температуры пола в помещении.
Чтобы простейший контур стал более функциональным, следует добавить циркулярный насос, воздухоотводчик, сливной клапан и трехходовой смеситель. Такой подбор позволит полностью контролировать процесс нагрева.
Для соединения сборной группы с полом
- обозначение
- Концепция коллектора
- Устройство
- процесс редактирования
- компоненты коллекторов
- осмотр
Каждый стремится создать в своем доме отличные условия для проживания. Особое внимание уделяется теплу и комфорту. Для этого создают теплый пол, который может быть представлен в разных вариантах. Но стоит отметить, что перед этой процедурой очень важно провести все подготовительные мероприятия. Все начинается со стен, ведь здесь установлен коллектор теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представлен в виде шкафа, который крепится к стене в подготовленную нишу. Крепление к черновому полу.
Обозначение
При возникновении каких-либо затруднений устроить теплый пол-смеситель дома. Нужны лишь минимальные знания и понимание технологии. Навесной шкаф предназначен для того, чтобы скрыть перемычку. Но помимо этого происходит сокрытие всех труб отопления со всеми остальными составляющими теплоснабжения дома. Устройство также может быть установлено для управления системой теплого пола. Коллекторный шкаф имеет размеры, равные 60*40*12 см. Места он занимает немного, а играет существенную роль.
После монтажа шкафа для теплого пола, коллектора, в него помещаются подающая и обратная трубы. Каждый из них имеет свое предназначение. Обратка служит для сбора воды, отдает свое тепло в систему, возвращает ее в тепло и повышает температуру где. Подача играет и обратную роль – горячая вода от котла ко всей системе. Также у нее есть еще одна основная функция – подача теплоносителя.
Коллекторный шкаф над концами труб должен быть закрыт запорной арматурой. Это позволяет убрать из системы отопления какую-то конкретную комнату в доме или квартире. Так же идет закрытие обоих вентилей теплого пола. Эти действия обычно проводятся в целях экономии электроэнергии, а также ремонтных работ в одном из помещений.
Пластиковая труба должна быть надежно закреплена на металлическом затворе. Вот тут-то и идет компрессионный элемент (штуцер). Этими всеми компонентами следует запастись до установки всей системы, чтобы в дальнейшем не отвлекаться.
В системе теплого пола должна быть согласованность. За это отвечает циркуляционный насос.
Концепция коллектора
Когда есть все компоненты системы, можно приступать к изучению коллектора, как основной составляющей. Говоря простым языком – отрезок трубы, имеющий множество выходов, расположенных с одной стороны. Идет подключение к клапану. Для этого используется специальная фурнитура, через которую проходят контуры из металла.
Коллектор в виде отрезка трубы с разветвлением. Противоположный конец будет иметь выход, который заглушен обычной заглушкой. Не лишним будет вообще расположить там разветвитель.
Что касается разветвителя, то с его одной стороны можно установить сливной клапан, а со второй – автоматический пароотделитель воздуха. Последний компонент коллекторной системы теплого пола помогает удалить непреднамеренное образование воздуха.
Описанное расположение всех элементов коллекторной системы относится к линиям извлечения и подачи. При покупке гребенки для теплого пола ее необходимо приобретать парами. Есть и другие тонкости работы с коллектором. Некоторые из них может подсказать магазин при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность выбрана для установки теплого пола в помещении.
Устройство
При проведении монтажа водяного теплого пола, Работы могут занять короткое время. Все будет зависеть от длины теплого пола, наличия соответствующего оборудования и материалов, а также навыков.
Коллектор с насосом для теплого пола относится к составной части всей системы для обеспечения подачи тепла в помещение. Однако у него своеобразный характер исполнения со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это несмотря на то, что теплоноситель циркулирует по трубам одновременно.
Коллектор должен иметь возможность изолировать трубы подачи и возврата отопительной установки. В составе обязательно есть следующие комплектующие:
- насосная группа.
- Распределитель теплоносителя.
- обратный коллектор с водяным охлаждением.
Никто не задумывается, сколько стоит укладка теплых полов. Приобретайте лучшие компоненты вместе и из одного источника. Только так вы можете получить более высокое качество. Кроме того, в таком случае будет меньше и стоимость, вне зависимости от того, какой будет длина поверхности нагрева.
монтаж процесс
коллектор теплый пол Их можно установить самостоятельно или с помощью специалистов. Правда, в последнем случае вам придется оплатить полную сумму услуг, которая будет увеличиваться в зависимости от того, какой будет установлен смесительный узел для теплого пола, и сколько метров теплого пола придется уложить на черновой пол. При этом необходимо подумать о качестве поверхности, которую следует тщательно подготовить.
Неважно, работы выполняются самостоятельно или специалистами. В конкретном случае уделить внимание самому процессу, помня о тонкостях монтажа. Это позволит получить наилучший результат. Первоначальные работы будут зависеть от расположения котла трубопроводного инструмента, а также отдельных помещений трубопровода в квартире или доме. Именно с этой области и будет начинаться весь процесс. Точки отсчета для поверхности нагрева берут обычно в стене. При этом выделяется часть, которая была удалена на одинаковом расстоянии до точек длинных труб от концевых ответвлений. Это решение решит проблему с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные компоненты.
Вы можете столкнуться со многими комнатами, которые будут обогреваться системой. В этом случае необходимо подумать о том, сколько расходуется теплый пол. Оптимальный вариант — устроить не один, а несколько узлов, позволяющих обмениваться теплоносителем. Такое решение обеспечит лучший отвод тепла, быстрый нагрев, экономию.
компоненты коллекторов
система теплого пола с использованием коллекторного аппарата включает следующие основные компоненты, без которых невозможно обойтись:
- Подача к напольному коллектору. Иначе его можно назвать клапаном регулирования расхода на отдельную ветвь.
- смесительный узел и вентиль на три оборота.
- Клапан регулировки сервопривода. Это так называемая коллекторная обратка, стоимость которой практически не отличается от подачи.
- Циркуляционный насос, имеющий дренажное устройство.
- Групповая работа системы автоматизации.
- Гребенки, но при необходимости. Они больше подходят для подачи тепла в помещение посредством радиаторов.
позволяет прервать подачу тепла для обогрева пола после достижения определенной температуры. В общих чертах он больше не падает остывать. Здесь не имеет значения, сколько расходуется теплый пол, так как все показатели будут снижаться при постоянном контроле. Используйте также поток, позволяет вам установить параметры, которые вы хотите дать для обогрева помещения. Настройка проста и не вызывает никаких затруднений. У них есть задняя часть гребня.
Две гребенки соединены между собой циркуляционным насосом. Это позволяет воде постоянно циркулировать через систему теплого пола. Стоит отметить, что каждый из элементов коллекторной ленты приобретается как по отдельности, так и в совокупности. В последнем случае не беспокойтесь о том, что чего-то не хватит и не получится. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, следует знать о том, что придется приобрести дренажный сливной клапан насосной группы. Дополнительно требуется перед началом всех работ установить на корпус сам коллектор, в котором дополнительно предусмотрена точка выхода воздуха из системы.
Грабли системы оснащены различными измерительными приборами и индикаторами. К ним относятся манометры, термометры, датчики нагрева и другие датчики. недавно, кстати, уложили в стяжку пола. Какой вариант заливки пола выбрать, следует руководствоваться требованием системы теплого пола, ее особенностями.
Качество устройства коллекторной группы для теплого пола повлияет в дальнейшем на эффективность системы отопления. Кроме того, надежность водяного теплого пола во всех его составляющих. Внимание при монтаже обеспечит желаемый результат, способный прослужить долгое время.
осмотр
Когда вся система установлена, и компоненты соединены друг с другом, расположены на нужных местах, следует приступить к выполнению пробного запуска системы. После прогрева можно обнаружить дефекты при эксплуатации и дефекты. При этом давление в системе должно быть большим, чем рабочее около четверти. Все стыки должны быть герметизированы и не пропущены.
Когда все улажено, можно запустить обычный режим циркуляционного теплого пола.
Видео:
Видео:
Видео:
Видео:
Видео:
9
1 Производство0
Теплые полы “ТЕПЛОЛЮКС”
ТЕПЛЫЕ ПОЛЫ
Теплые полы “ТЕПЛОЛЮКС” – это безопасная комфортная кабельная система обогрева. Может использоваться как основная система отопления в отдельно стоящих зданиях, где нет возможности подключения к системе центрального отопления или как дополнительная система отопления (с другой) для обеспечения теплового комфорта в помещениях с холодными полами (мрамор, плитка). Система «ТЕПЛОЛЮКС» используется, в том числе, и в сельском хозяйстве для обогрева животноводческих ферм.
Основными преимуществами нашей системы являются:
- Экономичное и наиболее эффективное использование электроэнергии
- Максимально простая установка
- Свободная от утеплителей поверхность стен и полов, неограниченные дизайнерские решения
- Равномерное распределение тепла по полу и высоте помещения
- Современное термооборудование
- Долгий срок службы
Термостат в каждой комнате значительно снижает энергопотребление и поддерживает заданный вами +10 0 … +30 a C. Полы с подогревом – создают в помещении температурный комфорт и равномерное распределение тепла. Стоимость установки систем теплого пола при строительстве или ремонте – Минимальная. Для установки системы необходимо уложить нагревательный кабель на бетонную стяжку, подключить терморегулятор и настроить его на нужную температуру. Отделка напольного покрытия может быть любой на ваш выбор: плитка, мрамор, ковролин. Для обогрева деревянного пола (паркет или половая доска) нагревательные кабели прокладываются непосредственно под полом, бетонной стяжкой.
ОСОБЕННОСТИ УСТАНОВКА: «Подпольный» укладывается, как правило, на «чистую» площадь пола, не занятую мебелью или сантехникой. В первую очередь это связано с энергосбережением. . Надежность «теплого пола» на 99% определяется качеством монтажных работ. ГАРАНТИЯ: Гарантийный срок на теплые полы «Теплолюкс» — 25 (фактический срок службы — в несколько раз больше).
В состав системы
входит Система «Теплолюкс» состоит из:
- нагревательная секция
- Термостат
- монтажная лента
- Защитная гофрированная трубка для датчика температуры
В системе используются одножильные нагревательные секции (тип TLOE) или двухжильные нагревательные секции (тип TLBE). Обе секции подходят для обогрева любых помещений, в том числе жилых, офисных, производственных. Секции имеют разную длину и мощность. Тип сечения, удельная и общая мощность указаны на оболочке кабеля. для дополнительной маркировки используются скины разного цвета.
Описание
Основным элементом кабельной системы теплого пола является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель применяют в виде отрезков определенной длины – нагревательных секций. Помимо нагревательной секции, в теплый пол терморегулятор состоит из датчика, контролирующего работу системы теплого пола и дополнительных материалов: утеплителя, монтажной ленты и гофрированной трубы в сборе. Лента монтажная используется при укладке теплого пола для крепления секции обогрева на полу. Трубка в сборе служит защитой напольного датчика, обеспечивая доступ к нему для осмотра или замены. Теплоизоляция снижает теплопотери, тем самым повышая эффективность обогрева пола и снижая потребление электроэнергии. В зависимости от величины теплопотерь и вариантов применения теплоизоляция пола применяется с различными техническими параметрами и определенной толщиной. Нагревательная часть системы (греющий участок специального нагревательного кабеля) скрыта в конструкции пола в цементно-песчаной стяжке. Покрытие пола может быть любым: плитка, мрамор, ламинат, ковролин
Смесительный узел теплого пола как основной элемент системы теплого пола
На сегодняшний день системы теплого пола – одни из самых популярных. Это связано с рядом преимуществ таких систем – их КПД (от 30 до 50%), долговечность, безопасность (можно не переживать, что дети обожгутся, как это бывает при радиаторном отоплении). По сравнению с радиаторным теплым полом процедура более комфортна благодаря использованию различных режимов (управление по температуре наружного воздуха, ручной режим и режим ограничения температуры).
Если вы хотите обустроить себе теплый пол, в первую очередь стоит разобраться с его основным элементом, без которого система просто не будет работать, – это смесительный узел теплого пола. Отдельные умельцы продвигают идею водяного теплого пола, оснащенного только трехходовым краном и без использования помпы – но это пилотный вариант, который может представлять интерес разве что с точки зрения искусства, как пример оригинального решения.
Теплый пол Site: принцип работы и конфигурация
Температура воды в системе радиаторного отопления может достигать 80-90 градусов Цельсия. Температура пола по правилам не должна превышать 26 градусов. Основная задача, которую решает установка теплого пола – это понижение температуры до нужного уровня путем подмешивания обработки воды (чтобы ее можно было подключить к радиатору и системе отопления) и обеспечение заданной температуры циркулирующей воды. в напольной петле.
Основные элементы коллекторного узла – это циркуляционный насос, коллекторы подающей и обратки, регулирующая арматура, регуляторы термостатические и расходные.
При выборе циркуляционного насоса для системы обратите внимание на показатель давления – чем он выше, тем быстрее расход. Кроме того, скорость потока может влиять на пропускную способность системы или узла.
Клапан регулирующий может быть двух- или трехходовым. Первый изменяет пропускную способность среды (ее расход), перемещая затвор клапана или золотник. Трехходовой – смешивает или разделяет поток. Помимо регулирующей, на арматуру возложены такие функции, как запорная, смешивающая и разделительная (распределительная). Многие специалисты считают коллекторную сборку теплого пола с двухходовым вентилем более приемлемой, так как она не допускает перегрева пола и за счет небольшой мощности может обеспечить стабильное и плавное регулирование температуры. Тем не менее – их не рекомендуется использовать на участках площадью более 200 квадратных метров.
Благодаря расходомерам обеспечивается равномерная циркуляция теплоносителя; Задача терморегуляторов – реагировать на внешнюю среду и поддерживать требуемую температуру за счет изменения температуры одного контура.
Теплый пол Сайт: смешанные стили
Сегодня на рынке представлены агрегаты с последовательным и параллельным типами смешивания. Последовательный тип более логичен с теплотехнической точки зрения, так как температура потока, выходящего из узла смешения в сторону котла, равна температуре пола. Еще одно преимущество последовательной схемы – возможность размещения большего количества цепей. Плюс использования параллельного типа – возможность использования одного двухходового клапана; но это преимущество оборачивается непостоянством потребительских расходов.
Смесительные узлы и прочая отопительная арматура » Топка
Помимо котлов отопления, владельцы частных домов или объектов сталкиваются с проблемой качественного монтажа систем отопления, которые должны быть разработаны в соответствии с существующим ассортиментом. Следует отметить, что в Украине производится качественная арматура для отопления и водоснабжения, которая более выгодна по сравнению с насосными группами, приведенными в качестве примера монтажа. Об этом и пойдет речь на примере ассортимента компании «Гольфстрим» из Днепра.
Буферные баки – часть отопительной арматуры
Одной из рекомендуемых схем теплового подключения твердотопливных котлов FOCUS является решение с буферным баком. Внешне этот блок представляет собой бак с патрубками по количеству патрубков. Буферная емкость может быть выполнена в виде теплового и гидроаккумулятора, а также быть оснащена теплообменниками и нагревателями.
Буферные баки Особенностью буферного бака без теплообменника является экономия тепла горячей воды в контуре отопления. Такие контейнеры имеют в полости дополнительные элементы. Устройство работает как послойное запоминающее устройство. Во-первых, он проявляет свои функции как тепловой аккумулятор, разделяющий процессы генерации и поглощения тепловой энергии. Этот принцип функционально дополняет работу гелиоустановок и котельных-генераторов, тепловую энергию которых необходимо сохранять. Отопительная арматура помогает добиться желаемой функциональности системы отопления.
Котлы малой мощности
Компания производит недорогие и качественные гидровыключатели для котлов мощностью до 30 кВт. Коллектор с низкими потерями используется для установки с несколькими коллекторами.
Коллекторы распределительные и радиаторные
Коллекторы с функцией распределения предназначены для распределения теплоносителя по потребителям – высокотемпературным и низкотемпературным контурам. Модели отличаются способом крепления. Некоторые коллекторы функционально сочетают в себе функции коллектора с коллектором с низкими потерями. Коллекторы с функцией гидравлической стрелы часто устанавливают специалисты по контурам отопления, что снижает стоимость монтажа.
Следует различать распределительные и радиаторные коллекторы, используемые для разводки тепловых цепей. С помощью такой отопительной арматуры обеспечивается компактная лучевая разводка радиаторов.
Радиаторная отопительная группа с радиальным распределением Насосные группы
Предлагаемые компанией насосные группы предназначены для устройства отопительных контуров с принудительной циркуляцией. В ассортименте есть группы с контурной терморегуляцией и без датчика температуры.
Отопительная арматура в сборе: распределительный коллектор с функцией гидравлической стрелки с термосмесительными насосными группами с регулированием температуры контура и без него. Коллекторы для теплого пола
Этот тип коллектора отличается от традиционных радиаторных коллекторов. В первую очередь они помогают подключить низкотемпературный контур с автономной циркуляцией к высокотемпературным системам отопления. Коллекторы этого типа комплектуются насосом, термостатом и датчиком температуры.
Латунные коллекторы с расходомерами и термостатами считаются альтернативой смесителям. Для монтажа контуров теплого пола можно использовать смесительные коллекторы с насосом, которые также обеспечивают автономную циркуляцию в контуре.
Коллекторы напольного отопления с насосной группой и регулировкой Альтернативные решения
Производители постоянно работают над тем, чтобы предложить клиентам сложные технологические решения. Например, что касается перехода теплоносителя между высокотемпературным и низкотемпературным контурами при понижении температуры. Некоторые компании предлагают специальную насосную группу, в которой «обратка» от радиаторов подается в контуры отопления «теплых» полов. Это решение полностью соответствует температурным требованиям, поэтому перед покупкой рекомендуем заказать проект.
Отопительная арматура: коллектор теплого пола на обратке системы отопления Что еще влияет на конструкцию системы отопления?
На организацию системы отопления существенное влияние оказывает не только имеющаяся арматура и группы арматуры, примеры которых мы приводили в наших публикациях. Если твердотопливные котлы FOCUS с горелками поставляются в комплекте, готовые к подключению, то владельцу дома или объекта придется приложить усилия, чтобы правильно произвести обвязку котельной. Вам необходимо определиться с имеющейся отопительной арматурой, ее ценовой категорией и типом.
Автоматизация существенно повлияет на проектное решение. Для всех устройств линейки Plum EcoMAX необходимо внести изменения в контур отопления. По этим причинам мы настоятельно рекомендуем заказывать проект отопления и реализовывать его под руководством опытного мастера.
С этой целью можно дать несколько советов:
- решение по установке котельной выполнено специалистами в духе современных требований с учетом многоконтурной разводки;
- даже если в системе всего один котел, его целесообразно подключать через буферный бак или гидрострелку. Это не только безопаснее, но и позволяет перейти на полипропиленовые и пластиковые трубы в жилых помещениях;
- правильная гидравлическая разводка позволит максимально расширить функции котельной. При покупке коллекторных групп не забывайте учитывать перспективу развития вашей котельной. Это можно сделать с минимальными дополнительными затратами;
- перед установкой необходимо хорошо разбираться в используемых технологиях и выбирать продукцию, соответствующую техническим требованиям.
При соблюдении данных рекомендаций, приобретая качественную отопительную арматуру, при развертывании котельной гарантируется ее бесперебойная работа с требуемым уровнем автоматизации.
Заказать проект котельной для частного дома
Комбинация тепловых насосов и солнечного отопления (2022)
Интеграция тепловых насосов и солнечной панели
Сегодня, в связи с возросшей популярностью и доступностью возобновляемых источников энергии, вопрос обеспечения надлежащего бытового отопления, являющегося энергетическим и в то же время экономичным, не так озадачивает, как это было несколько десятилетий назад. Все больше и больше людей придерживаются позиции экологической устойчивости и обращаются к тепловым насосам и солнечным батареям как к средствам обеспечения тепла для своих домов.
Коэффициенты энергоэффективности тепловых насосов и солнечных панелей в сочетании с их экологичностью делают их идеальным выбором для тех, кто беспокоится о влиянии, которое они оказывают на окружающую среду, и при этом хочет получить максимальную отдачу от своих первоначальных инвестиций. Тепловые насосы — отличное решение для отопления с низким уровнем выбросов углерода, но для их работы требуется электричество, поэтому в сочетании с солнечными панелями ваш дом достигнет нуля. Чтобы максимально использовать источники энергии, которые в определенной степени доступны в бесконечном количестве, предпочтение отдается сочетанию приборов, генерирующих солнечную энергию, и тепловых столбов наземных источников.
Преимущества комбинации солнечной панели и теплового насоса
Объединив два различных источника энергии для целей отопления, вы получите отличное соотношение цены и качества денег, которые он/она тратит на отопление дома, в то время как это обеспечит превосходное, по сравнению с традиционными системами центрального отопления, соотношение цены и качества. Такая комбинированная система позволит:
- Обеспечить полноценное отопление зимой.
- Обеспечьте кондиционирование воздуха в летнее время с меньшим потреблением энергии.
- Обеспечьте определенную степень гибкости с точки зрения того, как вырабатывается тепло, при этом на производительность геотермального теплового насоса не будут влиять внешние погодные условия.
- Летом геотермальный тепловой насос будет отбрасывать избыток тепла, производимого солнечными коллекторами, и сохранять часть его на зиму.
Коэффициент полезного действия комбинированной системы отопления
В дополнение к тому, что было сказано до сих пор, следует отметить, что насос максимальный выход эффективности приходится на период с октября по декабрь, а самый низкий показатель эффективности регистрируется на период с февраля по апрель.
В то время как для солнечных тепловых нагревателей самый высокий коэффициент полезного действия (в холодное время года) ограничен периодом февраля-марта, а самый низкий – между ноябрем и декабрем. Таким образом, эти две разные системы отопления весьма продуктивно дополняют друг друга. Использование солнечных панелей повышает тепловую эффективность геотермального теплового насоса и наоборот, гарантируя, что потребители получат наибольшую выгоду от этих симбиотических отношений.
Единственным существенным недостатком такой комбинированной системы являются ее высокие затраты на установку, что может существенно ограничить ваш бюджет. Причина высоких первоначальных затрат связана с тем, что геотермальный тепловой насос требует бурения скважин в почве на глубине 50-115 метров и прокладки тепловых коллекторов трубчатого типа под землей, чтобы функционировать. Таким образом, затраты на установку геотермального теплового насоса более или менее равны стоимости оборудования теплового насоса, что является важным фактором при принятии решения при поиске системы отопления дома.
Тем не менее, первоначальные высокие затраты компенсируются выплатами, которые можно получить при эксплуатации и обслуживании геотермального теплового насоса. Стоит также отметить, что общие затраты на комбинированную систему отопления будут аналогичны затратам, связанным с установкой и эксплуатацией полноразмерной системы отопления с солнечными панелями, при этом не требуется слишком много места для размещения солнечных элементов. Для более эффективного распределения тепла рекомендуется использовать теплые полы или фанкойлы, которые летом можно использовать для кондиционирования воздуха.
Способы комбинирования геотермальных тепловых насосов и системы солнечных панелей
Мы сочли достаточным представить список возможных комбинаций систем, цель которых — снизить затраты на отопление на 50-70% по сравнению с обычными вариантами отопления, поэтому у вас может быть представление о том, что искать, если вы решите купить его в ближайшем будущем.
1. Комбинированная система из солнечных батарей и геотермального теплового насоса для тепловой мощности 6 кВт и 10 кВт.
- Система предназначена для обогрева помещений площадью 100-200 кв.м.
- Количество солнечных коллекторов – 4 шт.
- Суммарный объем двухбуферной батареи аккумуляторов – 500 литров.
- Объем распределительного бака горячей воды – 200 литров.
- Номинальная тепловая мощность солнечных панелей – 6,7 кВт.
- Мощность теплового насоса – 10 кВт.
- Стоимость оборудования – ок. 6000 фунтов стерлингов.
2. Комбинированная система из солнечных батарей и геотермального теплового насоса для тепловой мощности 13 кВт и 10 кВт.
- Система предназначена для обогрева помещений площадью 150-300 кв.м.
- Количество солнечных коллекторов – 8 шт.
- Суммарный объем двухбуферных аккумуляторных батарей – 1000 литров.
- Объем распределительного бака горячей воды – 200 литров.
- Номинальная тепловая мощность солнечных панелей – 13 кВт.
- Мощность теплового насоса – 10 кВт.
- Стоимость оборудования – ок. 8000 фунтов стерлингов.
3. Комбинированная система из солнечных батарей и геотермального теплового насоса для тепловой мощности 20 кВт и 16 кВт.
- Система предназначена для обогрева помещений площадью 300-400 кв.м.
- Количество солнечных коллекторов – 12 шт.
- Суммарный объем/емкость двухбуферной батареи аккумуляторов – 1500 литров
- Объем распределительного бака горячей воды – 200 литров.
- Номинальная тепловая мощность солнечных батарей – 20 кВт Мощность теплового насоса – 16 кВт.
- Стоимость оборудования – ок. 10 000 фунтов стерлингов.
4. Комбинированная система из солнечных батарей и геотермального теплового насоса для тепловой мощности 26 кВт и 25 кВт.
- Система предназначена для обогрева помещений площадью 400-600 кв.м.
- Количество солнечных коллекторов – 16 шт.
- Суммарный объем двухбуферных аккумуляторных батарей – 2000 литров.
- Объем распределительного бака горячей воды – 200 литров.
- Номинальная тепловая мощность солнечных батарей – 20 кВт.
- Мощность теплового насоса – 25 кВт.
- Стоимость оборудования – ок. 14 000–15 000 фунтов стерлингов.
Получить расценки на тепловые насосы
Если вы решили приобрести тепловой насос, но не знаете, какой тип вам нужен, мы готовы вам помочь.
Заполните форму на этой странице с вашими личными предпочтениями и информацией, и мы предоставим вам до четырех различных котировок от поставщиков тепловых насосов. Вы можете выбрать предложение, которое наилучшим образом соответствует вашим потребностям. Услуга бесплатна, без обязательств и занимает всего несколько минут.
Получить котировки сейчас
Заполните форму всего за 1 минуту
Что такое система теплого пола
Хотя системы теплого пола используются уже много лет, в последнее время они приобрели значительный импульс. Во многих частях мира, включая Турцию, системы напольного отопления развиваются в гармонии с технологиями. Тот факт, что системы напольного отопления являются эффективным методом, что они предлагают низкие затраты и могут применяться во многих помещениях, делает их еще более привлекательными.
Наиболее важным аспектом системы напольного отопления является то, что она обеспечивает равномерное распределение тепла. Поскольку тепло аккумулируется в элементах конструкции здания, резкие перепады температуры не сильно влияют на тепловой комфорт. Эта система позволяет использовать пространство более габаритно и функционально. Кроме того, он работает с высокой производительностью, так как это система, которая значительно предотвращает потери тепла. Системы напольного отопления экономят энергию, используя воду более низкой температуры, чем обычные системы отопления. Компания KAS, оптовый продавец систем теплого пола.
Kayalar Group – фирма, которая уже много лет занимается производством почти всех компонентов систем теплого пола. Это будет значительным преимуществом для наших клиентов, поскольку мы являемся и производителем, и разработчиком этой системы.
Для комфорта и здоровья в каждом жилом помещении в соответствии с TS 2164 рекомендуются различные значения температуры. повысить КПД систем отопления. Бренд KAS Therm был создан для систем напольного отопления в результате профессиональных исследований и разработок компании KAS.
Команда KAS Therm работает над качественными материалами, качественной инфраструктурой и высокоэффективным кондиционированием воздуха, внимательно следя за постоянно развивающимися методами и технологиями систем отопления.
Что такое система подогрева пола?
Подпольное отопление представляет собой систему центрального отопления, которая обеспечивает контроль климата в помещении посредством использования теплопроводности и конвекции. Это очень выгодно с точки зрения теплового комфорта, эргономики, энергоэффективности и безопасности.
Может применяться в любом месте и климате при правильном инженерном планировании. В системе теплого пола KAS отопление обеспечивается теплой водой с температурой от 30°C до 50°C. Распределение тепла является однородным и, в отличие от других систем отопления, на потолке не происходит аккумулирования тепла.
После укладки труб пол покрывается стяжкой. Впоследствии полы могут быть выполнены из таких материалов, как плитка, керамика и паркет. Все напольные покрытия можно использовать в течение теплый пол . Теплопроводность таких материалов, как мрамор и керамика, выше, чем у паркета.
Преимущества системы подогрева пола
Настоящий комфорт: Пол с подогревом создает приятное ощущение тепла во всем помещении.
Экономичный: Обеспечивает экономию топлива, поскольку работает при низких температурах.
Невидимый : Обеспечивает свободу дизайна. Это обеспечивает экономию места, поскольку нет радиатора.
Здоровье и гигиена: Системы подогрева пола уменьшают циркуляцию загрязняющих веществ в воздухе. Они не вызывают пылеобразования. Они не высушивают влажность окружающей среды и благодаря этому уменьшают проблемы со здоровьем, вызванные чрезмерной сухостью воздуха.
Безопасность: Одна из самых безопасных систем отопления. Так как пол в доме теплый, он защищает людей от болезней.
Эффективное отопление: Поскольку окружающая среда начинает нагреваться от земли, сначала согреваются ноги, и температура становится однородной во всех точках окружающей среды.
Совместимость: Совместим со всеми альтернативными источниками энергии. Он обеспечивает очень экономичное отопление с помощью солнечной энергии и теплового насоса.
Long Life: Это система с более длительным сроком службы, чем обычные методы нагрева.
Недостатки системы напольного отопления
Поскольку система напольного отопления работает за счет обогрева большой площади пола, это система, в которой целесообразно постоянно работать при определенной температуре, а не часто включать и выключать ее.
Области применения теплых полов
Может использоваться во всех местах, таких как дома, школы, больницы, мечети, жилые дома, турецкие бани, бассейны, теплицы, аэропорты, дороги и т. д.
Надежность теплых полов Система
Никаких дополнений к трубам нагревателя, которые мы используем для обогрева пола, делать не нужно, безопаснее использовать одну трубу. В таких помещениях, как коридоры или кухни, становится холодно, так как пол покрыт керамической плиткой. Эта проблема устраняется теплыми полами.
Компоненты напольного отопления, дерево продуктов
Компактный смесительный контур, проточный коллектор, термостатический коллектор, набор коллекторов из нержавеющей стали, термостатическая головка, регулирующий клапан, двухсторонний соединительный клапан, 2-ходовой и 3-ходовой клапан, шаровой кран с манометром, термометр шаровой кран, кран с ручным и автоматическим сбросом воздуха, муфта коллектора с термометром и манометром, встроенный обратный клапан, зажим, цифровой и аналоговый комнатный термостат, привод, распределитель, полиэтиленовая труба, шкаф коллектора, добавка в стяжку, пенополистирол и краевая изоляция лента.
Компактный смесительный контур
Это контур, который используется для регулировки температуры воды, поступающей от источника тепла, до желаемого значения с помощью клапана датчика температуры на нем.
Компактный смесительный контур состоит из циркуляционного насоса, механического вентиля с регулируемым углом наклона на входе и выходе, датчика обнаружения входа, муфты входа и возврата, регулирующего клапана обратной линии, соединения входа и возврата, встроенного обратного клапана. , головка термостата входной линии, коллекторы впускной и обратки, два хомута.
Коллектор потока
Коллекторы с регулируемым потоком – это компоненты системы, в которых поток воды происходит с регулированием потока. Он настраивается так, чтобы поток воды был виден, и чтобы вода переключалась на нужный нам поток. Он дает возможность работать только на той линии, к которой он подключен, без остановки всей системы в условиях обслуживания и ремонта.
Расходомеры KAS имеют возможность настройки максимального расхода до 5 л/мин.
Термостатический коллектор
Это компонент системы, в котором поток воды управляется приводом.
Комплект коллектора из нержавеющей стали
Комплект коллектора KAS из нержавеющей стали состоит из 1 коллектора с регулировкой расхода, 1 коллектора с термостатом, 2 автоматических воздухоотводчиков, 2 муфтовых соединений, 2 хомутов, расходомера в количестве, равном количеству соединений, и крышки ручного управления. .
Термостатическая головка с дистанционным управлением подводящей линии
Клапан термостатический с дистанционным управлением монтируется на входной линии горячей воды, поступающей от источника тепла. Это обеспечивает вам комфортные условия и в то же время экономию на ваших счетах за счет поддержания температуры воды, поступающей от источника тепла, на желаемом уровне. Он определяет температуру воды с помощью датчика, расположенного внутри коллектора.
Регулирующий клапан
Это оборудование, используемое для регулировки выходного потока воды в системе.
Двусторонний соединительный клапан
Это компонент, обеспечивающий соединение между смесительным контуром и коллектором.
2-ходовой клапан
Двухходовые клапаны, используемые с приводным соединением, представляют собой компоненты, используемые для подачи воды одинаковой температуры путем управления всеми коллекторами в системе из одной точки.
3-ходовой клапан
Трехходовой клапан для теплого пола имеет вход для горячей воды, средний вход для обратки и выход для раздачи готовой смеси при определенной температуре.
Шаровой кран с манометром
Этот компонент используется для контроля давления в системе.
Шаровой кран с термометром
Шаровой кран с термометром используется для контроля температуры в системе.
Сливной кран с ручным продувочным клапаном
Это оборудование, которое устраняет проблемы с нагревом системы, удаляя из нее воздух.
Дренажный кран с ручным продувочным клапаном
Это устройства, обладающие свойствами высокоскоростной и быстрой автоматической эвакуации воздуха, чувствительным обнаружением воздуха и возможностью реагирования, а также ремонтопригодностью.
Соединение коллектора термометра
Этот компонент обеспечивает соединение коллектора и клапана. Он используется для просмотра температуры воды в системе.
Соединение коллектора манометра
Этот компонент обеспечивает соединение коллектора и клапана. Он используется для просмотра давления воды в системе.
Встроенный обратный клапан
Это оборудование, которое предотвращает попадание горячей воды, поступающей от источника тепла, в обратную линию.
Хомут
Два хомута используются для набора коллектора потока и термостата.
Цифровой комнатный термостат
Цифровые комнатные термостаты марки KAS отличаются удобством и эргономичностью. Операции по измерению и настройке температуры в помещении легко выполняются благодаря понятному интерфейсу.
- Поворотный и простой в использовании.
- Имеет цифровой экран.
- Защищен предохранителем.
- Мощность источника питания 230 В.
- Имеет чувствительность управления 0,5°C.
- Диапазон регулируемой температуры 5-30°C.
Аналоговый комнатный термостат
Аналоговые комнатные термостаты KAS отличаются простотой использования и компактным дизайном.
- Поворотный и простой в использовании.
- Защищен предохранителем.
- Мощность источника питания 230 В.
- Имеет чувствительность управления 0,5°C.
- Диапазон регулируемой температуры 5-30°C.
Привод
Это компонент, который обеспечивает открытие или закрытие циркуляции отопительной воды в зонах теплого пола. Обратите внимание на то, чтобы перепад давления в вашей заслонке не превышал 2,5 бар (при необходимости рекомендуется использовать в вашей установке регулятор давления).
Распределитель
- Компонент, обеспечивающий связь между комнатными термостатами и приводами.
- Максимум 15 приводов с 6 зонами
- Максимум 18 приводов с 10 зонами
- Символическое изображение
- Прозрачная крышка
Труба из ПЭ-РТ
Представляет собой полиэтиленовый материал с плоскими связями. Имеет кислородный барьер. Он устойчив к нагреву и высокому давлению, чья термостойкость увеличилась. Он имеет 70 °C – 6 бар. Его нельзя использовать в обычных системах, где существует вероятность того, что его температура превысит 70°C. Его размер Ø16×2. Этот материал, который был разработан без сшивания, обладает такими преимуществами, как устойчивость к высоким и низким температурам, высокая прочность на сжатие, очень хорошая гибкость и длительный срок службы. Он производится из перерабатываемого сырья. KAS Plastic производится в нашем цеху белого, оранжевого и красного цветов.
Шкаф коллектора
Эти шкафы используются для того, чтобы коллекторная система, устанавливаемая в помещении, выглядела аккуратно. Длина коллекторных шкафов КАС составляет 40, 60 и 80 см, 60 см, а их глубина 11 см.
Добавка для стяжки
Труба для обогрева пола – это компонент, используемый для ускорения теплопередачи и обеспечения красивой и гладкой поверхности стяжки, залитой на пенополистирол.
Для обогрева деревянного пола (паркет или половая доска) нагревательные кабели прокладываются непосредственно под полом, бетонной стяжкой. Секции имеют разную длину и мощность. Тип сечения, удельная и общая мощность указаны на оболочке кабеля. для дополнительной маркировки используются скины разного цвета. Нагревательная часть системы (греющий участок специального нагревательного кабеля) скрыта в конструкции пола в цементно-песчаной стяжке. Покрытие пола может быть любым: плитка, мрамор, ламинат, ковролин Трехходовой – смешивает или разделяет поток. Помимо регулирующей, на арматуру возложены такие функции, как запорная, смешивающая и разделительная (распределительная). Многие специалисты считают коллекторную сборку теплого пола с двухходовым вентилем более приемлемой, так как она не допускает перегрева пола и за счет небольшой мощности может обеспечить стабильное и плавное регулирование температуры. Тем не менее – их не рекомендуется использовать на участках площадью более 200 квадратных метров. Еще одно преимущество последовательной схемы – возможность размещения большего количества цепей. Плюс использования параллельного типа – возможность использования одного двухходового клапана; но это преимущество оборачивается непостоянством потребительских расходов. Внешне этот блок представляет собой бак с патрубками по количеству патрубков. Буферная емкость может быть выполнена в виде теплового и гидроаккумулятора, а также быть оснащена теплообменниками и нагревателями. Некоторые компании предлагают специальную насосную группу, в которой «обратка» от радиаторов подается в контуры отопления «теплых» полов. Это решение полностью соответствует температурным требованиям, поэтому перед покупкой рекомендуем заказать проект. По этим причинам мы настоятельно рекомендуем заказывать проект отопления и реализовывать его под руководством опытного мастера. Чтобы максимально использовать источники энергии, которые в определенной степени доступны в бесконечном количестве, предпочтение отдается сочетанию приборов, генерирующих солнечную энергию, и тепловых столбов наземных источников. Для более эффективного распределения тепла рекомендуется использовать теплые полы или фанкойлы, которые летом можно использовать для кондиционирования воздуха. Вы можете выбрать предложение, которое наилучшим образом соответствует вашим потребностям. Услуга бесплатна, без обязательств и занимает всего несколько минут. Эта система позволяет использовать пространство более габаритно и функционально. Кроме того, он работает с высокой производительностью, так как это система, которая значительно предотвращает потери тепла. Системы напольного отопления экономят энергию, используя воду более низкой температуры, чем обычные системы отопления. Компания KAS, оптовый продавец систем теплого пола. Экономичный: Обеспечивает экономию топлива, поскольку работает при низких температурах.
Невидимый : Обеспечивает свободу дизайна. Это обеспечивает экономию места, поскольку нет радиатора.
Здоровье и гигиена: Системы подогрева пола уменьшают циркуляцию загрязняющих веществ в воздухе. Они не вызывают пылеобразования. Они не высушивают влажность окружающей среды и благодаря этому уменьшают проблемы со здоровьем, вызванные чрезмерной сухостью воздуха.
Безопасность: Одна из самых безопасных систем отопления. Так как пол в доме теплый, он защищает людей от болезней.
Эффективное отопление: Поскольку окружающая среда начинает нагреваться от земли, сначала согреваются ноги, и температура становится однородной во всех точках окружающей среды.
Совместимость: Совместим со всеми альтернативными источниками энергии. Он обеспечивает очень экономичное отопление с помощью солнечной энергии и теплового насоса.
Long Life: Это система с более длительным сроком службы, чем обычные методы нагрева.
Имеет кислородный барьер. Он устойчив к нагреву и высокому давлению, чья термостойкость увеличилась. Он имеет 70 °C – 6 бар. Его нельзя использовать в обычных системах, где существует вероятность того, что его температура превысит 70°C. Его размер Ø16×2. Этот материал, который был разработан без сшивания, обладает такими преимуществами, как устойчивость к высоким и низким температурам, высокая прочность на сжатие, очень хорошая гибкость и длительный срок службы. Он производится из перерабатываемого сырья. KAS Plastic производится в нашем цеху белого, оранжевого и красного цветов.
