Фитинги для труб отопления из сшитого полиэтилена

Фитинги для сшитого полиэтилена: компрессионные и пресс-фитинги

4.7 (93.33%) голосов: 3

Важной частью создания благоприятного микроклимата в жилом помещении является система отопления и водопровод. И в квартирах, и в домах за городом подачу воды осуществляет водопровод, что, понятное дело, представляет собой трубы, по которым циркулирует жидкость разных температур. Водяные трубы на рынке сантехнического оборудования можно увидеть различные. Все они отличаются по материалам изготовления, сроку службы, а также цене.

• Теххарактеристики фитингов из сшитого полиэтилена
• Монтаж
• Установка компрессионных фитингов
• org/ListItem”> Установка пресс-фитингов

Новинкой в наше время являются трубы из сшитого полиэтилена – это практичное решение для оборудования обогревательной системы. Для данных труб также применяются фитинги для сшитого полиэтилена (СП), о которых пойдёт речь ниже.

Фитинги для труб из сшитого полиэтилена Rehau

Теххарактеристики фитингов из сшитого полиэтилена

Фитинги для труб из сшитого полиэтилена очень удобны в эксплуатации, для их установки не нужно иметь специальных навыков. Кроме того, сам материал обладает рядом преимуществ и особенностей.

Характеристики сшитого полиэтилена следующие:

1. Эластичность. Если даже труба погнётся из-за повышенного давления, то деформации с течением времени не станет видно, так как материал станет по-прежнему ровным. Поэтому трубы и фитинги из данного материала часто приобретают для систем отопления с перебоями подачи воды, давления и температур.

Сшитый полиэтилен можно даже гнуть при строительных работах. Труба не сломается, так как материал обладает повышенной эластичностью.

2. Материал хорошо переносит высокие и низкие температуры. С изделиями ничего не произойдёт при +90 °C (даже при +200 °C!) и -40 °C.
3. Материал очень устойчив к механическим повреждениям. Ему не страшно повышенное давление. Сшитый полиэтилен никак не реагирует на химвещества: бензин, растворители и пр.
4. Изделия из такого материала очень лёгкие и отличаются небольшими размерами, из-за чего их можно монтировать в небольших по размерам помещениях.

Достоинства труб и фитингов из СП такие:

1. Быстрота работ по установке. Изделия из сшитого полиэтилена выполнены таким образом, чтобы временные затраты на монтаж трубопровода были как можно меньше. Установив трубы и фитинги PEX – сразу же можно подавать воду в систему. Проверка на протечки не требуется, если всё выполнено по правилам, то проблем появиться не должно.
2. Стойкость к перепадам температур, к воздействию химвеществ.

Фитинги Uponor для сшитого полиэтилена

Недостатки у изделий из сшитого полиэтилена незначительны:

1. Такие фитинги не могут контактировать со штукатуркой, так как выполнены они из сплава латуни, который может окисляться.
2. Прямые солнечные лучи могут посодействовать размножению вредоносных бактерий в трубе.
3. Фитинги и трубы PEX являются более дорогими по сравнению с аналогичными изделиями из меди или пластика. Но в то же время они имеют долгий срок службы.

Более подробно про трубы из сшитого полиэтилена можно прочитать на этой странице.

Монтаж

Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.

По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.

Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.

Установка компрессионных фитингов

Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.

Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:

1. Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
2. Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.

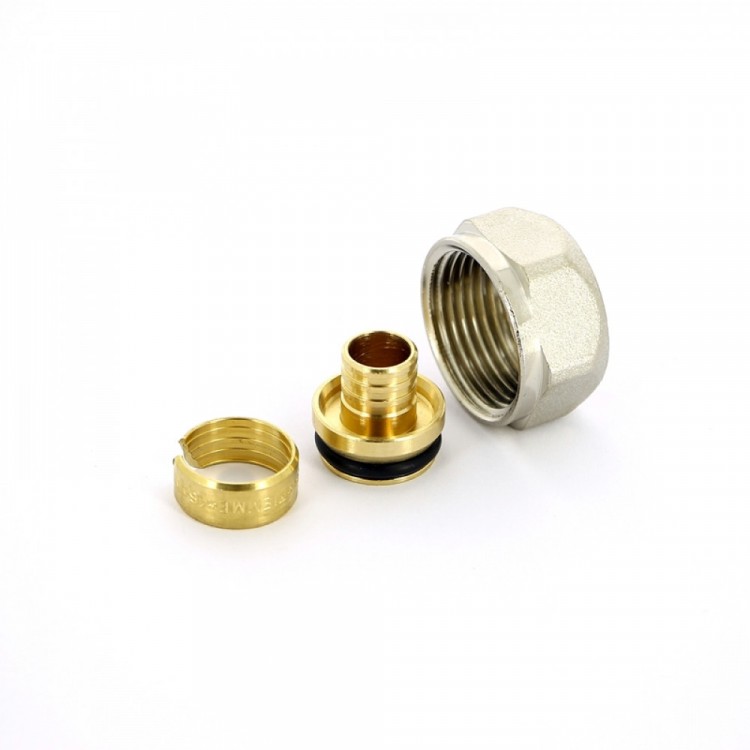

3. На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
4. Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.

Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT

Установка пресс-фитингов

Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.

Расширительный инструмент для труб из сшитого полиэтилена PEX

Монтаж проводится поэтапно:

1. Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
2. На трубу крепится неразрезанная гильза.
3. Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
4. Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
5. Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
6. Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
7. На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.

Пресс-фитинг тройник Valtec

Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.

Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.

Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.

Теги: монтаж системы отопления

Фитинги для сшитого полиэтилена 2023

Системы коммуникаций, выполненные из сшитого полиэтилена PEX, имеют легкий вес, экономичны в установке, прочны и надежны. Этот современный материал не боится ни высоких температур, ни механических нагрузок. Однако надежность трубопроводов из него не в последнюю очередь зависит от качества соединений труб, которое обеспечивается специальными муфтами и фитингами для сшитого полиэтилена.

Виды фитингов

Для монтажа деталей трубопроводных систем из сшитого полиэтилена могут использоваться различные соединительные элементы. Они выполняются из разных материалов, по-разному крепятся на трубы и дают разную надежность соединения.

Материалы

Выбирая фитинги для трубных соединений, нужно помнить, что стыки образуют «слабое звено» любой системы. Поэтому они должны выполняться из таких материалов и конструкций, которые могут выдержать как температуру системы, так и рабочее давление в ней без возникновения аварийных ситуаций.

Монтажные элементы для сшитого полиэтилена выпускаются из следующих материалов:

• Из полиэтилена (выдерживают температуры от -50 до 80 ⁰C, давление до 16 атм),
• Полипропилена (температурный диапазон от -15 до 150 ⁰C, давление до 20 атм),
• Поливинилхлорида (ПВХ) (температуры от -15 до 130 ⁰C, давление до 16 атм),
• Латуни (как металл выдерживают большой диапазон температур и давления, но не рекомендуются к установке в цементно-бетонную стяжку и др. из-за коррозийных процессов),
• Комбинированные.

ВАЖНО! Трубы и фитинги одних размерных линеек, изготовленные разными фирмами, могут не совпадать по размерности и давать некачественные монтажные стыки. Во избежание проблем рекомендуется приобретать все оборудование у одного изготовителя.

Какие потребуются

Соединительные детали, необходимые в устройстве коммуникативных систем для соединения PEX-труб, будут различной формы и назначения. Это всевозможные составляющие любого трубопровода:

• Муфты – детали для стыкования двух прямых отрезков,
• Уголки (иначе отвод или колено) потребуются для образования поворота трубы на заданный угол,
• Тройники дают возможность разветвления трубопровода,
• Крестовые фитинги также применяются для образования веток системы,
• Седловые отводы позволяют произвести ветвление без нарушения целостности основной трубы (магистрали),
• Заглушки необходимы в конечных точках для герметизации конструкции.

Также для соединения труб применяются переходники, дающие возможность монтажа труб разных диаметров и фитинги, имеющие на одном из концов резьбу для перехода с полиэтиленовой трубы на изготовленную из металла.

ИНТЕРЕСНО! В принципе, повороты одиночной трубы из сшитого полиэтилена могут выполняться без угловых фитингов, так как PEX-изделия и сами очень хорошо гнутся благодаря высокой эластичности материала.

Конструкция

Конструкционные особенности фитингов зависят не только от их назначения, но также от способа крепления их на трубах. Для PEX применяются:

• Компрессионные (обжимные) фитинги, которые закрепляются при помощи затягивания обжимных гаек и используются в монтаже систем подачи холодной и горячей воды, теплого пола, радиаторного отопления и др. Процесс соединения труб с их помощью будет самым простым, а сами стыки будут разъемными, имеющими возможность демонтажа. Компрессионный фитинг может выдержать давление до 2,5 атм, при большем напоре стыки могут дать течь.
• Напрессовочные, или пресс-фитинги используются для получения неразъемных соединений, способных выдерживать до 5-ти – 6-ти атм рабочего напора содержимого. В соединении труб с их помощью используется свойство сшитого полиэтилена возвращать форму после небольших деформаций растяжения, максимально плотно обхватывая монтажный элемент и создавая полную герметичность стыков.
• Электросварные муфты дают наиболее крепкую и надежную сборку, но требуют специального сварного оборудования и опыта работы с ним, поэтому ими по возможности не пользуются. Их действие основано на термопластичности полимеров – способности плавиться при повышении температур до определенного барьера.

Особенности монтажа

Для наиболее распространенных методов соединения PEX-труб последовательность действий при монтаже будет такой:

1. Компрессионный метод требует наличия в качестве инструментов двух гаечных ключей и ножа-секатора:
   • Сначала на трубу надевают обжимную гайку с направлением резьбы к срезу,
   • Устанавливаем разрезное кольцо на 1 мм от края среза трубы,
   • Натягиваем трубу на штуцер фитинга плотно до упора,
   • Аккуратно ключами закручиваем гайку – плотно, но без перетягивания во избежание повреждений самой трубы и соединителя.
2. Для напрессовочного метода потребуются расширители с насадками на нужный диаметр и пресс ручного либо гидравлического управления:
   • Надеваем на конец трубы зажимную гильзу,
   • С помощью расширителя растягиваем диаметр трубы до возможности ее натяжения на фитинг и несколько секунд удерживаем так для временного сохранения полученной деформации,
   • Быстро натягиваем трубу на штуцер фитинга плотно до упора,
   • Ждем несколько секунд до возвращения изначальной формы трубы и полной герметизации стыка,
   • Запрессовываем гильзу на фитинг посредством прессовочного инструмента.

Химический шланг из сшитого полиэтилена | Шланги и фитинги Источник

Области применения:

• Используется для всасывания и перекачки различных химикатов и растворителей
• Будет обрабатывать 90% химикатов, находящихся на химических заводах, химических грузовиках и цистернах.

Трубка:

• Прозрачный сшитый полиэтилен (XLPE), превосходно взаимодействующий с большинством химикатов
• Не путайте XLPE с химическими свойствами стандартных свойств полиэтилена. Они не одинаковые
• Чтобы помочь определить, подходит ли этот шланг для вашего применения, найдите свое применение в Таблице химической стойкости по адресу Посмотрите рейтинг для сшитого полиэтилена.

Крышка:

• Зеленый EPDM, устойчивый к озону и химическим веществам
• Армированный высокопрочной спиральной проволокой между несколькими стопками текстильных шнуров

Температура:

• Температура окружающей среды: от -40°F до +212°F с прерывистым режимом 250°F



Артикул	Внутренний диаметр (дюйм)	Наружный диаметр (дюйм)	Рабочий psi	Оплетки	Радиус изгиба (дюймы)	Вес (фунты на фут)
СПЭ-075	3/4	1,21	250	4	5	0,32
СПЭ-100	1	1,51	250	4	6	0,38
СПЭ-125	1-1/4	1,72	250	4	7	0,45
СПЭ-150	1-1/2	1,99	250	4	9	0,61
СПЭ-200	2	2,52	250	4	11	0,75



It is Advisable to Test the Tube Material Under Actual Service Conditions Prior to Use
