Конвектор отопления водяной встраиваемый в пол

1. Встраиваемые в пол конвекторы отопления: общая информация и виды конвекторов
   1. Что это такое
   2. Какими они бывают
   3. Особенности решения
   4. Полезные мелочи
2. Конвекторы водяные встраиваемые в пол
3. Конвектор, встраиваемый в пол – инновационное решение для обогрева дома
   1. Принцип действия
   2. Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы
4. Внутрипольные (встраиваемые в пол) конвекторы водяного отопления
   1. Конструкция внутрипольных конвекторов отопления
   2. Типы внутрипольных конвекторов отопления
   3. Преимущества внутрипольных конвекторов отопления
5. Отопительные конвекторы встраиваемые в пол — рекомендации по выбору оборудования
   1. Разновидности приборов
   2. Достоинства и недостатки конвекторов, сфера их применения
   3. Как подойти к выбору внутрипольного конвектора
   4. Ведущие производители отопительных напольных конвекторов
   5. Уровень цен на внутрипольные конвекторы отопления

Встраиваемые в пол конвекторы отопления: общая информация и виды конвекторов

Какими бывают встраиваемые в пол конвекторы отопления ? В чем их преимущества перед другими отопительными приборами? Есть ли существенные недостатки? Давайте попробуем выяснить.

На фото — внутрипольный конвектор отопления в спортзале.

Что это такое

Перед нами обычный отопительный прибор, использующий при своей работе принцип конвективного обогрева воздуха. Нагретый при контакте с радиатором воздух поднимается к потолку; его место занимает остывший и начинает нагреваться — и так по кругу.

Обратите внимание: для ускорения нагрева в некоторых моделях используются вентиляторы, обдувающие теплообменник. Строго говоря, это уже другой отопительный прибор — фанкойл; однако чаще всего производители и продавцы не выделяют такие устройства в отдельную категорию.

Единственная особенность конвектора, о котором мы ведем речь — его расположение в объеме комнаты. Он монтируется ниже уровня пола и сверху закрыт решеткой, через которую свободно проходит нагретый воздух.

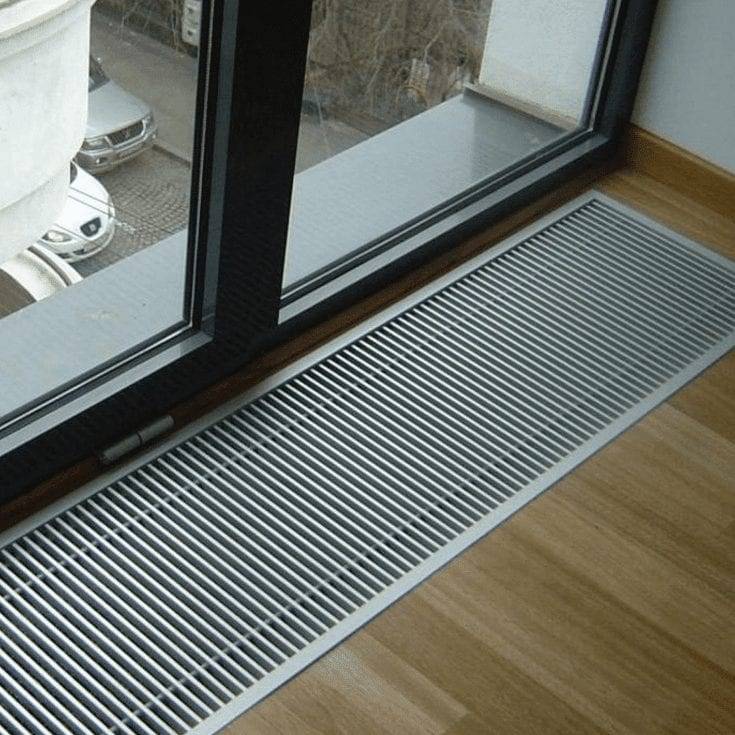

Типичное расположение такого нагревательного прибора — около входа. Он создает эффективную тепловую завесу, вместе с тем оставаясь довольно экономичным источником тепла.

Впрочем, такое расположение — скорее тенденция, чем правило. Смонтировать внутрипольный конвектор можно где угодно — были бы в пределах досягаемости соответствующие коммуникации (см. так же статью Внутрипольные конвекторы отопления – удобство и комфорт всей системы)

Так в этом случае движутся конвекционные потоки.

Какими они бывают

Электрические

Конструктивно такой конвектор отличается лишь тем, что по очевидной причине у его коробки снизу нет отверстий для забора холодного воздуха. В остальном — тот же низкотемпературный нагревательный элемент и радиатор -теплообменник.

Поскольку на виду в этом случае остается лишь закрывающая конвектор решетка, дизайну теплообменника обычно не уделяется пристальное внимание.

Само понятие электрического внутрипольного конвектора связана путаница. В каталогах под таким же названием можно встретить водяной фанкойл, названный электрическим только потому, что использует вентилятор с питанием от сети.

Диапазон мощностей тех устройств, которые можно часто встретить в продаже — от 750 до 3000 КВт.

Разница с обычным напольным конвектором — только в форме корпуса и расположении воздухозабора.

Конвекторы отопления водяные встраиваемые в пол могут производиться как в корпусах, так и без них, представляя собой просто теплообменник с резьбами.

В первом случае, разумеется, монтаж несколько проще — ящик фиксированной формы просто укладывается при заливке стяжки или в фальшпол.

Во втором варианте нужно продумывать варианты крепления конвектора; кроме того, придется озаботиться теплоизоляцией углубления под него — в противном случае существенная часть расходуемого им тепла уйдет на нагрев пола, а не воздуха.

Какие варианты исполнения корпуса можно встретить?

• Из нержавеющей стали.
• Из обычной стали, окрашенной стойкой краской.

При этом часто встречаются корпуса с дренажными отверстиями — для отвода конденсата.

Материал теплообменников зависит от класса конвектора и его стоимости:

• Бюджетный вариант — сталь. Он выбирается, когда основной критерий — цена.

Простое и недорогое решение: корпус и теплообменник из оцинкованной стали.

• Более эффективные теплообменники (но и куда более дорогие) — биметалл, медная трубка с алюминиевым оребрением.

Эти металлы выигрывают у стали по теплопроводности: медь в 8 раз, алюминий в 4,5.

Особенности решения

Достоинства

Какие преимущества имеют конвекторы отопления встраиваемые в пол перед другими отопительными приборами?

Это обычные водяные или электрические конвекторы отопления . Ждать от них какой-то особой эффективности или экономичности не приходится.

Достоинства лежат в другой плоскости:

• Скрытое размещение вписывается в любой дизайн. Вам больше не придется думать о том, как замаскировать неуклюжий радиатор: источника тепла просто не будет видно.
• В комнате освобождается максимум жизненного пространства. Кресла, столы теперь можно ставить вплотную к стенам — ничто не упирается ни в отопительные приборы, ни в подводки к ним.

Недостатки

Они есть, хоть и недостаточно весомы, чтобы поставить на этих отопительных приборах крест.

• Эффективность конвектора в полу при прочих равных будет ниже, чем у настенного или напольного. Часть тепла неизбежно будет поглощаться полом; кроме того, конвекция при таком расположении теплообмена затруднена.

Обратите внимание: принудительный обдув теплообменника снимает вторую проблему полностью. Однако вентилятор лишит конвектор одного из достоинств — бесшумности.

• Монтаж своими руками будет куда сложнее по сравнению водяным настенным конвектором отопления того же типа. В многоквартирных домах он зачастую просто невозможен — в плитах перекрытия конвектор не утопить, а поднять чистовой пол над уровнем перекрытия не даст высота потолков.

Схема монтажа понятна из рисунка.

• В случае водяного внутрипольного конвектора в стяжку придется укладывать и подводку к нему, что идеологически неправильно. Коммуникации все-таки лучше оставлять доступными. Рано или поздно выходит из строя все. Трубы — не исключение.
• Как рассчитать необходимую тепловую мощность внутрипольного конвектора в том случае, если он является единственным источником тепла в помещении? Инструкция стандартна для всех конвекторов: для эффективного отопления нужен 1 КВт на 10 м2 площади.

Полезные мелочи

С тепловой мощностью связана одна тонкость. Часто производители указывают эффективную мощность конвектора при температуре теплообменника в 90С. Реально же зимой вы можете рассчитывать максимум на 70.

Встраиваемые в пол конвекторы отопления, водяные и электрические, цена на них, фото, видео а также инструкция по монтажу своими руками

10) Встраиваемые в пол конвекторы отопления, водяные и электрические, цена на них, фото, видео а также инструкция по монтажу своими руками

Источник: otoplenie-gid. ru

Конвекторы водяные встраиваемые в пол

• Для сухих и влажных помещений
• Широкий выбор моделей
• Корпус из нержавеющей стали
• Наличие на складе
• Производство: Чехия

• Для сухих и влажных помещений
• Широкий выбор моделей
• Наличие на складе
• Производство: Чехия

• Для сухих и влажных помещений
• Широкий выбор моделей
• Корпус из алюминия
• Наличие на складе
• Производство: Германия

• Для сухих и влажных помещений
• Широкий выбор моделей
• Наличие на складе
• Производство: Россия

Водяные конвекторы отопления встраиваемые в пол – это высокоэффективные приборы, которые используют принцип конвективного обогрева воздуха, обеспечивая хороший уровень нагрева помещения любого размера.

Принцип работы оборудования прост и понятен. Теплый воздух, нагретый радиатором, подымается к потолку, в то время, как холодный занимает его место и, соответственно, нагревается. Благодаря такой естественной циркуляции все пространство дома равномерно прогревается. Некоторые модели для достижения максимальной эффективности снабжаются вентилятором обдува теплообменника с регулятором режима.

Преимуществами рассматриваемых воздухонагревателей являются:

• высокая эффективность при доступной цене;
• скрытая установка и размещение ниже уровня пола;
• отсутствие необходимости в специальном обслуживании;
• совместимость с трубами различного диаметра и материала.

Устройства подходят для помещений с любым интерьером, поскольку располагаются под полом и закрыты решетками. Это позволяет конвектору экономить пространство комнаты, оставаясь незаметным, эффективным и экономичным источником тепла.

В каталоге компании Гростал представлены модели из нержавейки, биметалла и стали, окрашенной особой краской. Каждая из них обладает достойными эксплуатационными характеристиками и отличительными особенностями, которые следует принимать во внимание в каждом конкретном случае.

У нас вы сможете купить водяные конвекторы отопления встраиваемые в пол на выгодных условиях, предварительно получив профессиональную консультацию. Кроме того, нашим клиентам предлагается несколько вариантов оплаты покупки, а также бесплатная доставка по Москве (в

Конвекторы отопления водяные встраиваемые в пол – купить в Москве и Санкт-Петербурге

Конвекторы водяные встраиваемые в пол Для сухих и влажных помещений Широкий выбор моделей Корпус из нержавеющей стали Наличие на складе Производство: Чехия

Источник: grostal.ru

Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

• электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
• питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.

Конструктивные особенности

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

• Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
• Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
• Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
• Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

• Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
• Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
• Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

• черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
• медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
• комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения, в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Дополнительные функции

Более дорогостоящие устройства имеют некоторые дополнительные функции, за счет которых встроенные конвекторы отопления работают более эффективно.

• Термостатические головки позволяют автоматически поддерживать внутреннюю температуру помещения на одном уровне. Установку проводят с учетом того, что холодный воздух должен поступать через них. Закрытая термоголовка вынуждает теплоноситель двигаться через байпас. Из-за того, что он фактически не успевает достаточно остыть, тепловая мощность снижается. То есть термостатические головки дают возможность дополнительной экономии.

• Система слива. Устройства с таким дополнением можно использовать также в помещениях повышенной влажности, скажем, бассейнах или душевых. Возможность слива дает возможность пустить по устройству холодную воду. Иначе говоря, с помощью такого конвектора можно охлаждать воздух.
• Дистанционное управление. Конвекторы электрические могут иметь выносную панель термостата. Она выглядит как простой телевизионный пульт. Ее можно закреплять на стену.

Подобное оборудование можно расположить по-разному:

• в качестве конвектора, встраиваемого в подоконник, что позволит создать превосходную тепловую завесу. Она эффективно защитит окна от замерзания и от запотевания;
• будучи установленным у внешней стены, он не даст ей особо промерзать;
• вариант установки у входной двери создаст преграду на пути холодного воздуха, проникающего снаружи.

Для крепления короба к основанию используют угловые регулирующиеся кронштейны. К уголкам его фиксируют, используя винты. Короб, таким образом, можно установить в любом нужном положении. В горизонтальной плоскости верх лотка с решеткой располагают заподлицо с финишным покрытием.

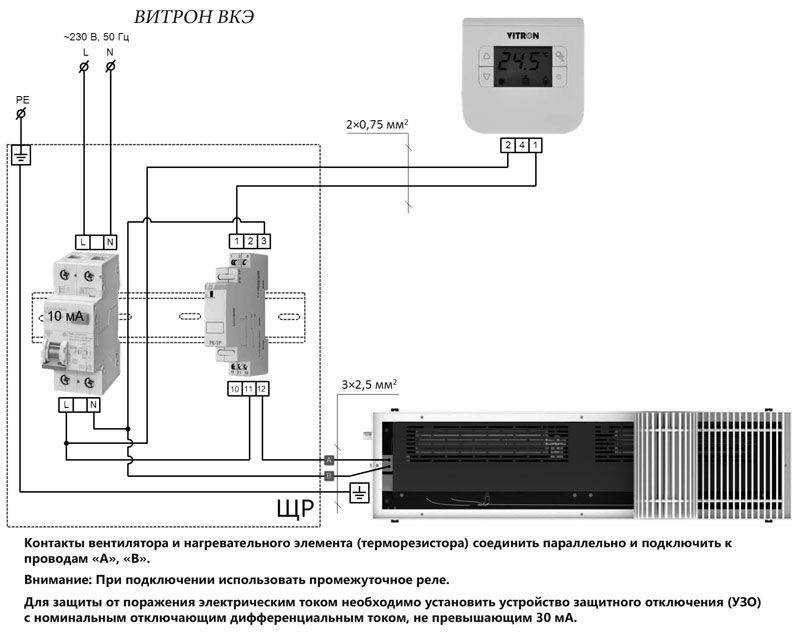

Подключение имеет минимум специфических особенностей.

Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Конвектор, встраиваемый в пол, инновационная система отопления. Конвектор напольный размещен в специальном коробе и закрыт решеткой заподлицо с покрытием пола.

Источник: prestigpol.ru

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные конвекторы водяного отопления – это современное и эффективное решение в случаях, когда требуется обеспечить помещение теплом и при этом сохранить эстетику интерьера, так как стены при этом освобождаются от лишних элементов, а все радиаторы отопления находятся в полу.

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления – бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей – оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

Конструкция внутрипольных конвекторов отопления

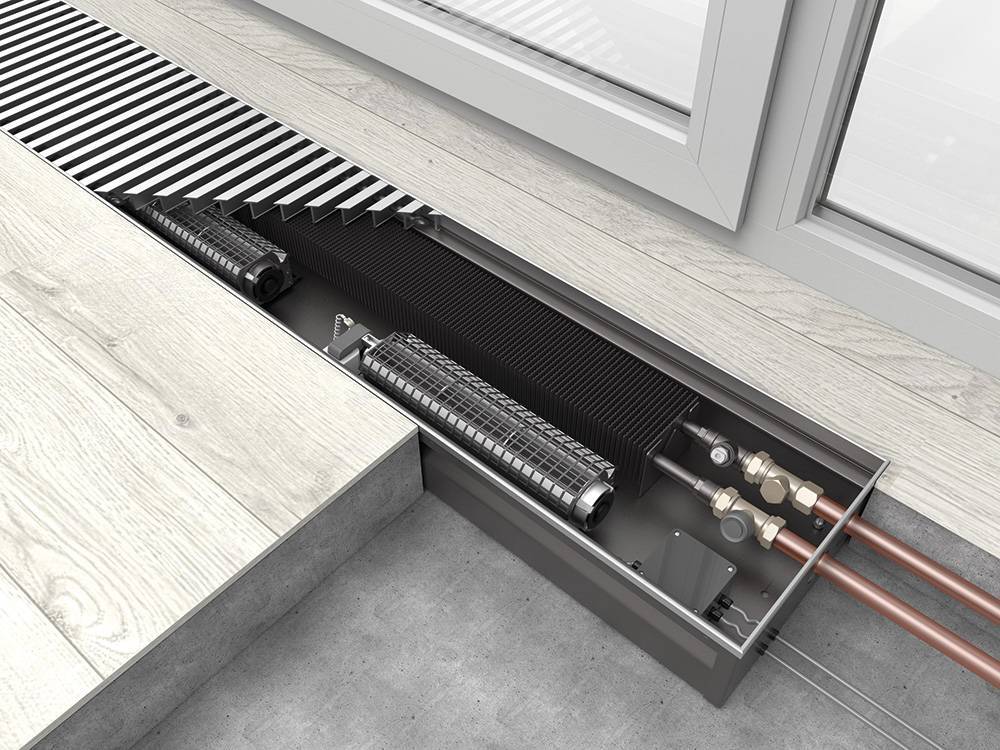

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник – это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора – это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

Типы внутрипольных конвекторов отопления

• конвекторы с естественной конвекцией;
• конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества внутрипольных конвекторов отопления

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления Внутрипольные конвекторы водяного отопления – это современное и эффективное решение в случаях, когда требуется обеспечить

Источник: www. stelmarket.ru

Отопительные конвекторы встраиваемые в пол — рекомендации по выбору оборудования

При обустройстве системы отопления в общественных и жилых помещениях все большую востребованность получают напольные отопительные конвекторы.

Объясняется такая популярность тем, что этот сравнительно «молодой» вид отопительных приборов позволяет эффективно решить проблемы обогрева помещений в тех случаях, когда применение обычных радиаторов нецелесообразно по эстетическим или технологическими причинам, или же попросту невозможно.

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

• Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

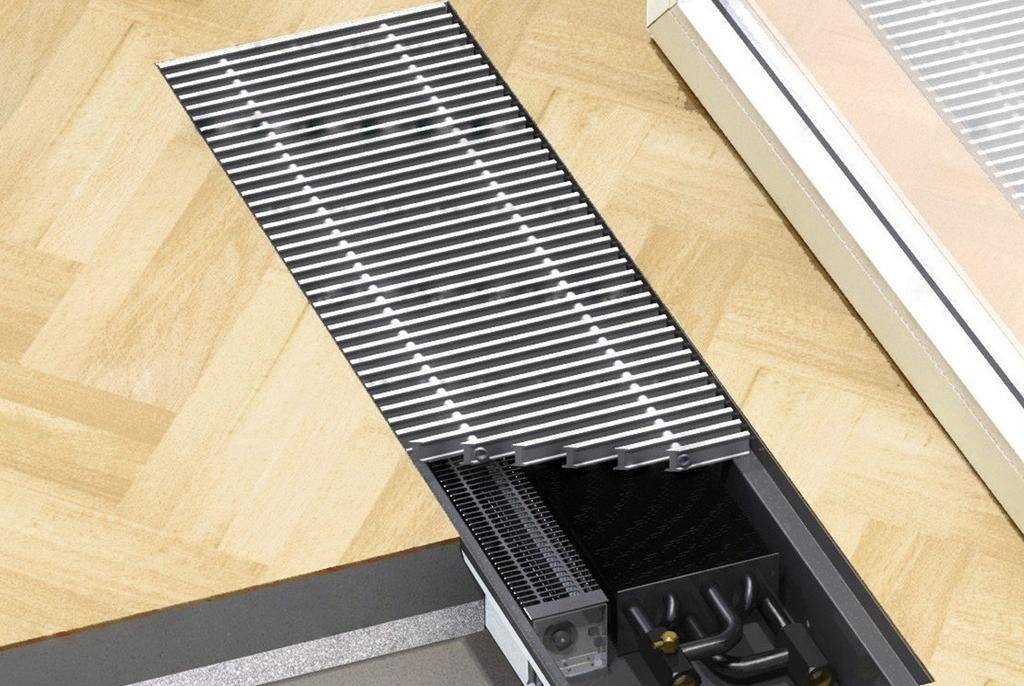

• Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны — здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

• Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью — фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

• У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же — медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов — металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

• Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.

• И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости — чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Достоинства и недостатки конвекторов, сфера их применения

Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

• Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.

В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.

• Представляют они большое удобство и для детских учреждений.

Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.

• Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.

Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.

• При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.

Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:

• Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.

• Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.

Этих ограничений практически нет при использовании конвекторов.

• Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.

• Ремонт и обслуживание конвекторной системы – гораздо проще.

• Некоторые виды полов, например, устроенные по технологии сухой стяжки, просто несовместимы с водяными теплыми полами. С конвекторами таких проблем нет.

• Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.

С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.

Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:

• Мощные конвекционные потоки увлекают за собой большое количество пыли.

• При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.

• Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.

Как подойти к выбору внутрипольного конвектора

• Прежде всего нужно правильно рассчитать потребное количество конвекторов для обогрева конкретной комнаты.

В паспортных данных изделия обязательно указывается тепловая мощность прибора при определенной температуре теплоносителя. Подробный расчёт требуемого количества – достаточно сложная процедура, учитывающая множество факторов.

• Учитывается место планируемой установки -обычно это делается линейно вдоль окон или внешних стен.

Принимаются в расчет габариты конвектора – его длина и обязательно — высота, чтобы была возможность углубить его в толщу пола.

• Важная величина – рабочее и опрессовочное давление конвектора. Она должна соответствовать параметрам сети отопления и, безусловно, создавать определенный запас.

• Материал изготовления.

Для встраиваемых в пол конвекторов должна обеспечиваться требуемая жесткость, а если планируется их замуровка в стяжку – то и устойчивость к агрессивной среде. Лучше всего отдать предпочтение нержавеющему корпусу.

Обязательно проверяется материал гибких шлангов – они также не должны поддаваться коррозии.

• Наличие вентилятора резко повышает производительность конвектора.

Правда, будет определенный расход электроэнергии, но на фоне достигнутой экономии от работы принудительной вентиляции он будет практически незаметен. Не забываем, что в этом случае необходимы будут подводка кабелей, места для размещения трансформаторов.

• Несложность устройства напольных конвекторов и устойчивый спрос повлекли их массовый выпуск как промышленными предприятиями, так и практически полукустарными частными мастерскими.

Чтобы не нарваться на недоброкачественную подделку, приобретать стоит проверенный, сертифицированный товар известных производителей.

Ведущие производители отопительных напольных конвекторов

Российская компания, создававшаяся когда-то лишь для реализации импортной климатической техники, но руководство которой быстро осознало важность собственного производства.

Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии.

Фирма выпускает несколько линеек встраиваемых в пол конвекторов.

• Серия Ntherm – модели с естественной конвекцией средней и повышенной мощности, с водяными или электрическими (Ntherm Electro) теплообменниками.
• Серия Qtherm – конвекторы встраиваемые в пол компании Varmann. Это модели с принудительной вентиляцией, также с различными типами теплообменников, с интеллектуальной системой регулирования микроклимата.
• Модели «Qtherm HK» — двухконтурные, рассчитанные как на отопление, так и на кондиционирование воздуха.

Совместное российско-шведское предприятие EVA выпускает конвектора, максимально адаптированные для наших условий.

В ассортименте фирмы «ЕВА» – конвектора всего диапазона мощностей – от небольших приборов без вентилятора до сверхмощных, способных обогреть большие помещения, оснащенных бесшумными вентиляторами германского производства..

На всю свою продукцию производитель дает гарантию 10 лет безаварийной работы.

Популярная бельгийская компания — признанный лидер в производстве конвекторных систем.

Фирма не скупится на гарантийные обязательства: на все изделия – 30 лет!

Словенская фирма, успешно работающая в этом направлении уже 60 лет.

Ассортиментный ряд компании Klima– это более 130 моделей водяных конвекторов серии TKV — с принудительной циркуляцией, и TK — с естественной. Если после индекса добавлена буква S, например, TKV- S, то конвектор предназначен для помещений с повышенной влажностью

Конвекторы БРИЗ

Стараются не уступать западным аналогам и изделия Кимрского завода КЗТО (Тверская обл).

Линейка моделей – очень широка, от конвекторов для обогрева промышленных цехов до миниатюрных приборов, предназначенных для небольших жилых комнат.

Удобно, что производитель принимает заказы и на изготовление решеток по желанию потребителя – из алюминия, нержавейки или дерева с лакировочным покрытием.

Уровень цен на внутрипольные конвекторы отопления

Многообразие конвекторов – без преувеличения, огромно. Для примера приведены цены на несколько моделей конвекторов отопления встраиваемых в пол:

Что важно знать о внутрипольных конвекторах отопления

Внутрипольные конвекторы отопления – уникальная возможность совместить комфортный микроклимат в помещении с практически полной незаметностью и безопасностью нагревательных приборов. если прибавить их высокую эффективность и экономичность, то выгода подобной системы отопления – очевидна.

Источник: nastilaem.com

Выбор внутрипольного конвектора, как выбрать внутрипольный конвектор

Выбор встроенного в пол радиатора сложен еще и тем, что эти приборы появились на рынке не так давно, и потому потребитель имеет массу вопросов о строении, эффективности и других важных нюансах таких систем обогрева

Именно по этой причине перед покупкой встраиваемого в пол радиатора нужно разобраться с его строением и обязательно подумать о его применении в будущем.

1. Заказать подбор, расчет нашему специалисту
2. Подбор теплоотдачи
3. С вентилятором или без
4. Высота конвектора
5. Длина конвектора
6. Ширина конвектора
7. Россия или Европа
8. Решетка
9. Декоративная рамка
10. Дешевые конвекторы

Заказать бесплатный просчет

Если у вас есть планировка квартиры, дома или помещения где вам нужны внутрипольные конвекторы, отправьте ее нам и наш сотрудник вам сделает подбор оборудования.

Отправить планировку (Telegram, Email, Whatsapp)

Подбор по теплоотдаче

При подборе внутрипольного конвектора необходимо рассчитывать 100 Вт на один квадратный метр.

Если есть дополнительное отопление (теплый пол, батарея), тогда суммируется теплоотдача всех приборов отопления.

Правило: квадратуру помещения множим на 100 и получаем необходиму тепловую мощность.

Пример:

• 17 м.кв.*100=1 700 Вт
• 29 м.кв.*100=2 900 Вт
• 35 м.кв.*100=3 500 Вт… и так далее.

Обязательно смотреть теплоотдачу не более чем при 75 С градусах подачи!

Так как не порядочные производители на сайтах демонстрирует показатели теплоотдачи при подаче воды в системе отопления 90 С градусов, такой подачи нет нигде, это не реально!

На этом сайте вы можете воспользоваться фильтром по теплоотдаче.

И с легкостью подобрать конвектор нужной мощностью.

Подбор по площади помещения

Если вы не хотите вычислять необходимую теплоотдачу, а знаете только площадь ваших помещений, то:

Тип конвекции

Тут все просто, без вентилятора можно брать внутрипольный конвектор только в том случае, если его теплоотдачи достаточно под необходимую квадратуру. Если конвектор с естественной конвекцией отдает 800 Вт, то его не будет достаточно в помещение 15 м.кв., как бы вам не рассказывал менеджер по продажам что это этот конвектор идельный.

Без вентилятора: помещение до 15 м.кв.

С вентилятором: помещение от 10 м.кв.

Если ваша комната более 15 м.кв. – это как правило только конвектор с вентилятором, менее 15 кв.м. тут еще есть варианты подобрать внутрипольный радиатор без вентилятора.

Высота конвектора в пол

Самая оптимальная высота (глубин) внутрипольного конвектора – 90-120 мм. Но часто в новостройках глубина стяжки не позволяет достичь таких размеров, и клиентам приходится подбирать не высокие, глубиной 70 ,80 мм. Такие модели есть, но они менее эффективны, так как там затруднен правильные теплообмен. Но в таких случаях у клиента нет выбора.

Оптимальная высота конвектора: 90 мм

В частном строительстве, в коттеджах стяжка позволяет и более 120 мм., здесь используем наше правило, чем глубже, тем лучше теплоотдача.

В случае с конвекторами без вентилятора, конвектор желательно размещать на всю ширину окна. С принудительной конвекцией не менее 70%, так как тут больше вариаций, в свзи с тем что конвекторы отопления с вентиляторами дают в три раза больше теплоотдачи и искуственно обдувают окно. Поэтому в этом случае нет жесткого размера под всю длину оконного пространства.

Это самый простой габарит который необходимо выбрать. Ориентируйтесь на указанные размеры и теплоотдачу которую дают конвекторы. Если не хватает теплоотдачи, попробуйте выбрать более широкий конвектор, так как в нем увеличенные размеры теплообменников.

Производитель: Россия или Европа

Один из основных вопросов наших клиентов, какому производителю отдать предпочтение. Здесь нет однозначного ответа, так как по нашему мнению для конвекторов с естественной конвекцией лучше приобретать отечественных производителей. По той причине что тепловая эффективность одинакова с европейскими аналогами, а по цене европейские стоят дороже.

Для конвекторов с принудительной конвекцией, опять же по нашему мнению и опыту, лучше приобрести европейского происхождения. Да, цена почти в два раза дороже, но за эту цену вы получаете в два раза выше эффективность, качество вентиляторов, который работает эффективнее, мощнее и при всем этом тише. Возможность плавной настройки конвектора, управление которое приносит удовольствие. И самое главное эффективное управление, позволит вам экономить на ежемесячных платежах до 50%. Дорогую цену европейского конвектора вы вернете в течении первых двух лет эксплуатации, но данные приборы отопления мы покупаем минимум на 10 лет эксплуатации. Поэтому ответ да, если есть возможность доплатить за европейского производителя, то это надо сделать обязательно. Можете ознакомиться на примере Verano VKN5, почему этот европейский конвектор в два раза эффективнее наших.

Решетка

Для каждого конвектора необходимо выбрать решетку, которая накрывает встроенный в пол конвектор и прячет все что внутри. Решетки делятся на:

• Алюминиевые
• Деревянные

А они уже в свою очередь могут отличаться цветом, структурой и другими фишками, которые у каждого производителя разные.

Декоративная рамка

Каждый производитель предлагает декоративную решетку с рамкой или без нее, еще ее называют обрамление и декоративный уголок. Они делятся на F образные и U образные.

F образные – это когда необходимо скрыть стык напольного покрытия и конвектора, косяки монтажников и другое. Также рекомендуют их при деревянном напольном покрытии, потому что ламинат, паркет и другие материалы имеют свойство расширятся, разъезжаться и наоборот. Недостаток данной системы есть то, что конвектор будет не на одном уровне с полом, а немного возвышаться за счет это рамки.

U образные – это просто рамки, которые цепляются на стенки короба, по мнению производителей конвектора с этой рамкой смотрятся более красиво. По нашему мнению данные рамки, которые не скрывают стыки являются бесполезными.

Как выбрать конвектор на нашем сайте

1. К этому моменту вы уже знаете какую теплоотдачу вам необходимо получить, какие габаритные размеры для вас оптимальные. Теперь осталось все самое простое, подставить нужные значения в наши фильтры на сайте по подбору продукции.
2. Нажимаем “Каталог Товаров” в красном меню сверху.
3. Смотрим пункт меню “Подобрать”, у него есть подменю “Без вентилятора” и “С вентилятором”, выбираете то что вам надо, на основании ваших знаний из блока “С вентилятором или без вентилятора”
4. Если вы уже знаете какая допустимая глубина, то сразу выбираете нужную подкатегорию, например “Подобрать=с внетилятором=глубина 60-80мм”. Вы попадаете в список продукции соответствующим вашим первых параметрам, а дальше пользуемся фильтрами расположенными слева.
5. Выбираем в фильтрах “Площадь комнаты, теплоотдачу, длину, ширину, и вам будут сортироваться только те товары, которые соответствуют вашим парметрам.

Покупка дешевых внутрипольных конвекторов

Если вы рассматриваете вариант покупки дешевых конвекторов и думаете что они ничем не хуже более дорогих аналогов, то хочу вас расстроить. Чуда не бывает, и вся дешевая продукция имеет свои недостатки, такие как:

Тонкая сталь корпуса – сложнее монтировать, продавливается при монтаже, потом не влазит решетка.

Тонкий слой медной трубы –

Конвекторы водяного теплого пола: их виды и характеристики

Панорамное остекление жилья – популярный модный тренд современного ремонта и строительства. Для обогрева помещения с такими окнами стандартные отопительные приборы не подходят, поэтому специалисты разработали встраиваемые приборы скрытой установки.

Универсальные конвекторы водяного теплого пола, выгодно отличающиеся компактностью и привлекательным внешним видом. Прежде чем решиться на использование инновационного оборудования, нужно разобраться в его особенностях, согласны?

В статье подробно описаны различные виды внутрипольных конвекторов, выявлены сильные и слабые стороны таких радиаторов, а также даны советы по их выбору и установке.

Содержание статьи:

• Внутрипольные конвекторы
• Где применяются встроенные системы отопления?
• Типы и особенности оборудования
• Основные требования к корпусу устройства
• Какой тип гриля предпочесть?
• Характеристики устройств для подвода воды под полом
• Отличия радиаторных и электрических типов
• Правила выбора прибора
  • Основные характеристики конвектора
  • Давление в системе отопления
  • Выбор теплоносителя
• Особенности монтажа внутрипольного конвектора 90 Преимущества и недостатки
• 2 оборудование
• Минусы встраиваемой техники
• Плюсы напольных систем

Внутрипольные конвекторы

Современный рынок предлагает различное отопительное оборудование, которое предназначено для создания комфортной и уютной атмосферы в помещениях различного назначения.

Напольные модели – универсальные устройства, выполняющие отопительную и декоративную функцию. Они обеспечивают нужную температуру в квартире или офисе на короткий промежуток времени.

Водяные внутрипольные конвекторы представляют собой эффективные устройства, устанавливаемые в полу. Они предназначены для быстрого обогрева помещения.

Подключенный к системе водяного отопления или к электросети, конвектор представляет собой многофункциональное устройство, прекрасно выполняющее свои прямые функции и служащее украшением интерьера. Он не только выполняет роль компактного, практически незаметного отопительного прибора, но и является стильным дополнением к дизайну комнаты.

Если владелец квартиры решил обогревать приборы, размещенные в конструкции пола, в процессе ремонта необходимо подготовить специальные ниши.

Водяные внутрипольные конвекторы – это устройства, которые устанавливаются под напольное покрытие. Они эффективно обогреют и украсят жилое помещение.

Встраиваемые модели более привлекательны и эффективны, чем обычные радиаторы. Последние обогревают помещение тепловым излучением, а электрические конвекторы и водяные модели помимо излучения нагревают еще и циркулирующий через них воздушный поток.

Особенности работы, а также рекомендации по выбору электрических и водяных конвекторов напольного типа приведены в статьях:

Устройства теплого пола закрыты с 3-х сторон, поэтому независимо от места расположения отдают большую часть тепла. За счет использования специальных изоляционных материалов расходуется незначительная часть тепловой энергии.

Где используются встроенные системы отопления?

Встраиваемые в пол конвекторы – инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом.

Рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами для исключения возможности сквозняка в помещении.
2. В небольших помещениях при недостатке свободного места или в тех, в которых в конструкции не должно быть лишних элементов. Устройства встраиваются в стяжку пола, оставляя максимально свободное пространство.
3. В помещениях с повышенной влажностью независимо от их назначения. Здесь их роль заключается в получении своеобразной шторы, не допускающей запотевания окон.

Чтобы не разочароваться и не потерять деньги, перед покупкой рекомендуется изучить информацию о понравившихся моделях.

Правильно подобранный отопительный прибор обязательно оправдает ожидания и значительно сэкономит электроэнергию.

Типы и особенности оборудования

Конструкция электрического блока достаточно проста. Он состоит из металлического корпуса-коробки, в середине которого расположен нагревательный элемент. Для максимальной теплопередачи он оснащен конвективными ребрами. Сверху каменку закрывает эстетичная решетка, расположенная на уровне пола.

Встраиваемые конвекторы в некоторых случаях устанавливаются в подоконник. Этот прием практикуется, если устройств теплого пола недостаточно для оптимального обогрева помещения.

Для увеличения тепловой мощности в некоторые модели ставят вентиляторы. Они увеличивают скорость движения и нагрева воздуха на 75-90%. Для снижения шума, возникающего при работе вентиляторов, используются специальные вставки из пористой резины.

Если не требуется большая тепловая мощность, напольный прибор может работать с выключенным вентилятором за счет естественной конвекции.

Для достижения оптимальной комнатной температуры регуляторы и которые расположены в середине металлического корпуса. Регуляторы бывают электромеханические или электронные.

Этот блок регулирует температуру и скорость вращения вентилятора. Удобное «ручное» управление позволяет при необходимости задать нужные параметры.

Встраиваемые в пол конвекторы могут комплектоваться термостатом, который отображает температуру, регулирует расход теплоносителя в теплообменнике и скорость вращения вентилятора

Нагревательный прибор, подключенный к отопительному контуру, отличается от электрического нагревательного прибора только тем, что вместо нагревательного элемента внутри него проходит труба. По аналогии он снабжен оребрением, цель которого — увеличить теплоотдачу.

Встраиваемые в пол водяные конвекторы также могут быть оснащены вентиляторами для ускорения процесса нагрева.

Каждый элемент внутрипольного конвектора изготавливается из различных материалов, имеет определенные характеристики и выполняет свои функции. Поэтому качество и функциональность обогревателя следует оценивать исходя из комплектующих.

Для регулирования температуры встроен термостат, а для повышения эффективности устройства используется вентилятор.

Основные требования к корпусу устройства

Внешний вид металлического корпуса не играет большой роли, так как он находится в полу помещения. Особое внимание следует уделить качеству этого элемента, так как от показателя зависит надежность и долговечность отопительного агрегата и определяется его класс.

Важную роль играет металл, из которого изготовлен корпус:

1. Для установки во влажных помещениях подходит конвектор с корпусом из нержавеющего материала повышенной влагостойкости.
2. В сухих помещениях выбирают устройство с корпусом из оцинкованной или черной стали, которая покрывается, стойкой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса применяют специальные порошковые составы. Они эффективно защищают металл от ржавчины и внешних воздействий.

Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Их практически не видно, поэтому они выглядят более эстетично.

Какой гриль предпочесть?

При выборе напольного обогревателя обратите особое внимание на решетку. Этот элемент выполняет декоративную роль, так как остается над полом.

Решетка может быть изготовлена ​​из таких материалов:

• сталь оцинкованная, нержавеющая или обычная;
• анодированный алюминий;
• натуральный мрамор;
• дерево – бук, ясень, мербау, дуб и др.

При выборе материала необходимо учитывать, что система должна гармонично вписываться в интерьер и соответствовать дизайну помещения.

По конструкции различают 2 вида решеток для внутрипольных конвекторов:

• рулонные – решетки более дорогие и простые в эксплуатации, так как их можно свернуть в рулон;
• линейный – должен быть полностью поднят.

Планки в рулонных решетках располагаются исключительно поперек. В линейном варианте они располагаются поперек и вдоль нагревателя.

Декоративные решетки – это стильное завершение системы теплого пола. Они помогут скрыть вентиляцию и обогреватель.

Конструкция гриля особенно важна, если сверху он имеет ступеньки на ножках. При этом нужно обращать внимание на внешний вид и материалы, использованные при изготовлении. Следует проверить, чтобы решетка не содержала пластиковых деталей, которые производители иногда используют на стыке рамы и планок.

Для равномерного распределения нагрузки на устройство, снижения шума и повышения комфорта отдельные производители устанавливают пружины на стыке рамы и ламели.

В условиях повышенной нагрузки лучше выбирать решетку, имеющую одинаковый дизайн с обеих сторон. Если он стерся, его можно перевернуть для дальнейшего использования.

Особенности внутрипольных водонагревателей

Нагревательный элемент водонагревателей, встроенных в пол, представляет собой полую трубу с прессованными или сварными пластинами. Идет передача тепла. Внутрипольные конвекторы подключаются к общей системе водяного отопления при помощи труб с резьбой.

Во встраиваемых водных изделиях важную роль играет теплообменник. Максимальную мощность обеспечивают более дорогие медные и медно-алюминиевые теплообменники. Последние оснащены медной трубой и алюминиевым оребрением.

Производители также предлагают бюджетные модели из нержавеющей стали и эконом-вариант – оцинкованные.

Теплообменники и внутренние стенки корпуса большинства моделей внутрипольных конвекторов окрашены в темный цвет. Благодаря этому их практически не видно через декоративную решетку

Дорогостоящие конвекторы, оснащенные медными теплообменниками, кроме функции увеличения мощности прибора, имеют ряд недостатков.

Минусы использования аналогичных моделей:

1. Медь требует особых условий эксплуатации. Он не совместим с некоторыми металлами, из которых изготовлены теплоноситель и заземляющие устройства.
2. Использование моделей с теплообменниками из этого металла в системе центрального отопления может вызвать проблемы.

Но подходят для индивидуальных систем отопления, где разводка полимерная, металлополимерная или . Лучше, если теплообменник котла тоже будет из меди.

Фитинги и фитинги должны использоваться с хромированным и никелированным покрытием, латунью или бронзой.

Помимо водяных, производители предлагают электрические встраиваемые конвекторы. В них главная роль. На нем есть пластины, призванные увеличить площадь контакта устройства с воздухом.

Данные устройства служат дополнительным источником теплового излучения в помещениях, где нет возможности подключить водяное отопление.

Отличия радиаторных и электрических типов

В электрических и водяных устройствах теплого пола для увеличения мощности устанавливаются вентиляторы. Это позволяет получать гораздо больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока 12, 24 В и переменного тока 220 В. Для снижения уровня шума их размещают на виброизоляционных опорах. №

Несмотря на шум, который обычно исходит от принудительных конвекторов, они имеют важные преимущества. Приборы выделяют больше тепла и осаждают холодные потоки, исходящие от поверхности стекла.

Если хозяин помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, предотвращая оседание конденсата на стекле.

Отдельные модели, напр. Продукция компании Kermi , может использоваться не только для обогрева помещения, но и для его охлаждения. Это связано с использованием 2-х отдельных теплообменных элементов, подключенных к различным системам – нагрева и охлаждения.

Встраиваемые системы бывают 2-х типов – двухтрубные и четырехтрубные. В двухтрубном 1 теплообменник работает с 2 системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающие в помещение чистый и теплый воздух. Сначала он попадает в специальное отверстие, затем очищается встроенными фильтрами. Затем воздух нагревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы со встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно низкая влажность и недостаток кислорода.

Производители также выпускают напольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с повышенным уровнем влажности. При их изготовлении используется влагостойкое и современное электрооборудование. Эти модели оснащены сливом для отвода скопившегося конденсата.

Перед началом ремонта вы можете заказать нестандартный конвектор, соответствующий характеристикам помещения.

Некоторые производители изготавливают вращающиеся нагревательные элементы, облегчающие уход за внутренней частью корпуса. Теплообменник можно установить на гибкие шланги, благодаря чему его легко снимать для очистки.

По заказу потребителя встраиваемые в пол конвекторы изготавливаются с необходимым радиусом закругления или угловыми. Такой часто используют для оформления витрин или помещений с нестандартной геометрией.

Электронные или электромеханические термостаты отвечают за регулирование температуры и мощности конвектора. Они расположены в корпусе устройства, управляются с помощью пульта или пульта дистанционного управления. Электронные термостаты позволяют программировать температуру по времени суток, дням недели.

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты прибора. Также желательно определить тип конвекции, которая может быть естественной и принудительной.

Выбор водонагревателей, встраиваемых в пол, требует учета многих параметров функциональных особенностей устройства.

Основные характеристики конвектора

Изначально необходимо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, патрубков. Кроме того, особое внимание необходимо уделить другим характеристикам.

Рассматривая встраиваемый конвектор водяного типа как устройство для отопления дома, следует определиться с производителем.

Отечественные и зарубежные производители предлагают отопительные приборы широкого диапазона мощностей. Правильно подобрав этот вариант, вы обеспечите комфортную температуру в помещении

Одной из важнейших характеристик конвектора считается тип системы отопления – однотрубный или двухтрубный. Диаметры соединений не относятся к первостепенным критериям выбора, так как есть переходники.

Давление в системе отопления

Это один из важнейших показателей водяного устройства. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подойдет любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуется устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажных домов необходимо учитывать давление и рабочее давление. В эксплуатирующей организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учитывать тип и параметры устройства. Для индивидуального отопления подойдет любая модель, так как хозяин помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется приспосабливаться к условиям и показателям воды, которая течет по канализационным трубам. При этом следует учитывать следующие факторы: температуру, количество взвесей, рН, содержание кислорода, оптимальный тип подключения аппарата.

Особенности монтажа внутрипольного конвектора

Встраиваемые модели конвекторов для отопления водяного типа можно устанавливать несколькими способами: с прибором в помещение или на стекло.

Если оборудование развернуто к окну, холодный воздух, поступающий из оконного проема, будет перекрыт, что сделает невозможным образование конденсата. Однако температура в помещении будет крайне медленно достигать значений, комфортных для пребывания, так как большая часть тепла будет расходоваться на нагрев стекла.

При установке комнатного устройства на стекло в помещении будет стабильная температура. Это результат равномерного смешения теплых и холодных воздушных масс.

Повернув устройство в сторону помещения, можно получить быстрый нагрев. При таком расположении на стекле может образовываться конденсат. Одним из основных недостатков этого метода является то, что в помещении наблюдаются зоны с разной температурой, что создает дискомфорт.

Встраиваемые приборы устанавливаются в желобах, подготовленных в ходе ремонтных работ. Если пол в помещении бетонный, то расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусков того же цвета.

Преимущества и недостатки оборудования

На современном рынке представлено огромное количество напольных и настенных отопительных приборов. Особой популярностью пользуются универсальные напольные устройства, так как они обладают уникальными характеристиками и преимуществами.

Минусы встраиваемой техники

Основным недостатком напольных конструкций является высокая стоимость. Их цена в разы выше, чем у аналогичных отопительных приборов наружного блока той же мощности.

Это связано с тем, что установка прибора намного сложнее, чем обычных конвекторов.

Схема установки теплого пола описывает установку водяной конструкции. Он достаточно сложный, так как включает в себя несколько важных процессов (+)

При установке оборудования встраиваемого типа подводящие трубы должны находиться в полу. Это популярное решение, сложное с технической точки зрения. Для скрытой установки изделия необходимо поднять пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество внутрипольных конвекторов – монтаж заподлицо, что дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложность монтажа и высокую цену, внутрипольные конвекторы являются популярной и стильной моделью отопительного прибора

Для открытых стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и домов, оборудованных модными панорамными окнами, громоздкий радиатор не вписывается в общий стиль помещения.

Оптимальное решение в таких ситуациях – встроенный конвектор. При этом вы можете выбрать модель с естественной или принудительной конвекцией.

Выводы и полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео №3. Уход для изделий с подогревом пола:

Основная функция встроенного в пол водяного конвектора – эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата – с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, постоянно поступающие из оконных и дверных проемов.

В зависимости от особенностей помещения и требований к изделию можно подобрать устройство оптимальной модели.

Тем, кого интересует вопрос выбора и установки внутрипольных водяных конвекторов, предлагаем оставлять комментарии и задавать вопросы. Форма обсуждения находится в нижнем блоке.

Конвекторы Beacon Morris | NorthStock, Inc.

Конвекторы особенно хорошо выполняют две функции: они производят много тепла и прекрасно вписываются в небольшие помещения. Однако конвекторы Beacon Morris не останавливаются на достигнутом: эти устройства легкие и более эффективные, чем многие традиционные железные радиаторы, не говоря уже о том, что они более безопасны. Поскольку они не такие горячие на ощупь, их лучше использовать в школах, квартирах и везде, где есть дети.

13 моделей и больше размеров, чем мы можем сосчитать, конвекторы Beacon Morris производятся в Соединенных Штатах из переработанных материалов и могут быть действительно настроены в соответствии с вашими потребностями как для комфорта, так и для визуальной привлекательности. Вы можете выбрать свой цвет, толщину металла корпуса, расположение люка и многое другое. Доступны отдельно стоящие, полностью или полуутопленные, с наклонным верхом и настенные варианты.

У нас тысячи — да, тысячи — конвекторов Beacon Morris. Взгляните и просто свяжитесь с нами, если вы хотите помочь сузить свой выбор. Мы поможем подобрать модель и размер, который подойдет именно вам.

• Бикон Моррис

  Конвектор Beacon Morris, модель SRA85224, частично утопленный — напольный — с открытым входом, глубина 8 дюймов, длина 52 дюйма, высота 24 дюйма, грунтовка «яичная скорлупа»

  В настоящее время: $921. 38

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA83618, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 36 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $694,58

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA83218, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 32 дюйма, высота 18 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $662,18

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA82818, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 28 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $634,84

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA82418, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 24 дюйма, высота 18 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $598,39

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA82018, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 20 дюймов, высота 18 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $567,00

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA86414, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 64 дюйма, высота 14 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $880,88

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris Model WA86014, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 60 дюймов, высота 14 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $837,34

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA85614, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 56 дюймов, высота 14 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $821,14

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель WA85214, плоский верх — стена — открытый вход, глубина 8 дюймов, длина 52 дюйма, высота 14 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: $807,98

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель PWGA86428, частично утопленный, настенный, с жалюзийным входом, глубина 8 дюймов, длина 64 дюйма, высота 28 дюймов, грунтовка «яичная скорлупа»

  В настоящее время: 1353,71 доллара США

  Сравнивать Посмотреть детали

• Бикон Моррис

  Конвектор Beacon Morris, модель PWGA86028, частично утопленный – настенный – вход с жалюзи, глубина 8 дюймов x длина 60 дюймов x высота 28 дюймов, грунтовка “яичная скорлупа”

  В настоящее время: 1312,20 долларов США

  Сравнивать Посмотреть детали

Смешивание пассивных и активных нагревателей может привести к проблемам

Опубликовано: 17 июня 2014 г. – Дэн Холохан

Категории: Горячая вода

Иногда нужно думать как воздух.

Дом стоял на этой старой улице Коннектикута более 100 лет. Дети, взрослые и давно ушедшие, когда-то прыгали по его широкой лужайке и с удивлением наблюдали, как мимо проезжают новые машины. Взрослые сидели в тени решетчатого крыльца и отмахивались от летнего зноя бумажными веерами. Если вы закроете глаза, вы все еще можете видеть их там.

Зимой они сидели в доме у богато украшенных чугунных радиаторов, окружавших комнату теплом. Внизу, в подвале, гигантский угольный котел нагревал воду. Нагретая вода становилась плавучей и поднималась вверх к радиаторам. Он вытеснял более плотную холодную воду из радиаторов и направлял ее вниз по большим трубам к котлу, где она тоже должна была нагреваться.

Подобные системы зависят от естественной конвекции. Горячая вода поднимается; падает холодная вода. Это простой принцип, но чтобы система работала хорошо и равномерно нагревалась без циркуляционных насосов или элементов управления, Мертвецы должны были быть очень конкретными в том, как они планировали работу. Они должны были размер и угол трубы именно так. Если бы они ошиблись, конвективных токов не было бы и в доме было бы холодно.

В течение более чем 100 зим самотечная система отопления в этом старом доме согревала семьи, которые там жили, потому что Мертвецы проделали превосходную работу. Но теперь новый владелец дома все менял. Он оставлял старые радиаторы с приподнятыми металлическими конструкциями; они были слишком красивы, чтобы их удалять. Большая часть старых трубопроводов также останется.

Конечно, будет новый котел. Также будут циркуляционный насос, зональные клапаны и средства управления. Новый котел будет иметь байпасную линию для защиты от сконденсированных дымовых газов. Также должен быть воздухоотделитель.

Новый котел также будет иметь дополнительную зону, потому что владельцы решили расширить старый дом, чтобы у них была большая кухня. Их архитектор проделал хорошую работу по согласованию пристройки с первоначальным домом. Теперь инженер-теплотехник должен был придумать лучший способ обогреть это новое помещение.

После долгих размышлений инженер решил использовать два встраиваемых внутрипольных конвектора перед широкими кухонными окнами. Он также использовал обогреватель под раковиной на другой стороне кухни. Он очень тщательно рассчитал теплопотери новой кухни и очень точно рассчитал размеры конвекторов и тепловентилятора.

Архитектору понравился выбор инженера в области обогревателей, потому что встроенные внутрипольные конвекторы имели привлекательные латунные решетки, которые хорошо вписывались в викторианский характер дома. Обогреватель, ну его практически не видно под шкафом.

Подрядчик установил новый котел, внес изменения в систему и провел трубы в новую зону. Генподрядчик закончил работу над домом, и все ждали прихода зимы.

Так и случилось. В ту первую зиму было намного холоднее, чем обычно, и погода почти сразу подвергла испытанию новую кухонную зону.

Не сработало.

Домовладельцы обратились с жалобой в подрядчика по отоплению. Температура колебалась около 62 градусов, хотя термостат был установлен на 72 градуса. Подрядчик выехал на работу и все проверил. Все, казалось, работало нормально, за исключением того, что на кухне было слишком холодно. Он позвонил инженеру.

Инженер пришел на работу и рассмотрел механические аспекты системы. Он не мог найти вину. Он проверил свои расчеты тепловых потерь, и они оказались в порядке. Он повернулся к подрядчику и сказал: «Ну, что ты собираешься делать?» Это сбило с толку подрядчика, потому что он думал, что за дело отвечает инженер.

“Что ты имеешь в виду, что я собираюсь делать?” — спросил подрядчик.

“Что ты имеешь в виду, что я имею в виду?” — сказал инженер. «Очевидно, вы сделали что-то не так. Мои расчеты верны. Нагреватели имеют правильный размер. Должно быть, что-то не так с вашей установкой».

“Но вы спроектировали установку!” — возмутился подрядчик.

— Я знаю, — парировал инженер. «И это хороший дизайн. Вы, должно быть, ошиблись при установке».

“Где? Вы видите здесь что-нибудь, что отклоняется от ваших планов и спецификаций?” — раздраженно спросил подрядчик.

“Должно быть что-то застряло в трубах”, сказал инженер. «Вы промыли систему? Вы проверили скорость потока? Система работает так, как будто ей не хватает потока. Вы должны проверить свою работу. Моя конструкция верна». И с этим инженер ушел.

Домовладелец хотел знать, почему в его новой кухне до сих пор холодно, и когда инженер ушел, подрядчик остался с сумкой. Он решил, что инженер может быть прав насчет того, что что-то застряло в трубах. Такие вещи случаются. Поэтому он промыл систему и установил расходомеры. Расходомеры показывали расход таким, каким он должен быть. Подрядчик вызвал инженера, и после еще одного разочаровывающего разговора они оба начали думать о движении воздуха, а не о движении воды. Трубы могли подавать горячую воду к утопленным конвекторам и напольному обогревателю, но если воздух не удалял БТЕ с этих горячих поверхностей, кухня оставалась бы холодной. В конце концов они собрались вместе и использовали свое воображение, чтобы увидеть, как будет двигаться воздух в комнате, обслуживаемой такими обогревателями.

Они рассуждали так:

Встраиваемые внутрипольные конвекторы работают за счет конвекции. Эти агрегаты нагревают воздух над своими элементами и заставляют его подниматься. Более холодный воздух с пола попадает в углубление конвектора и нагревается. Он, в свою очередь, поднимется и создаст конвективное движение воздуха внутри помещения. Движение воздуха будет очень похоже на движение воды в древней самотечной системе горячего водоснабжения, которая столько лет служила старому дому. Принцип был тот же.

Теперь тепловентилятор тоже работал на конвекции, но с вентилятором. Он использовал этот вентилятор, чтобы втягивать воздух у пола. Он нагревал воздух, а затем отбрасывал его обратно в комнату — прямо на уровне пола. Нагретый воздух поднимался к потолку и сотрясал остальной воздух в комнате вторым конвективным потоком.

И тогда подрядчик и инженер начали думать, что происходит с встраиваемыми внутрипольными конвекторами, когда обогреватель пускает горячий воздух по полу? Как теплый воздух может подняться из встраиваемого конвектора, если нет более прохладного воздуха, который мог бы заменить его?

Подрядчику и инженеру пришло в голову, что эти два типа нагревателей никогда не уживутся в одной зоне.
